Телевизор 48" SONY KDL-48WD653 | Подсветка, моргает индикатор 6 раз

Всех приветствую!

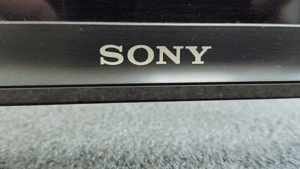

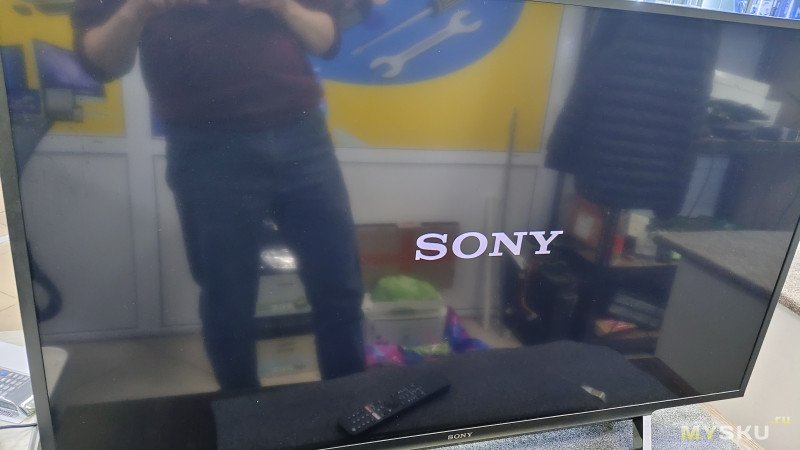

Данный телевизор попал ко мне с проблемой — телевизор при включении отображает логотип и после отключается. Делает так 3 раза и после индикатор снизу начинает моргать красным 6 раз, что говорит о проблеме в подсветке.

В данном топике расскажу и покажу, как меняется подсветка в телевизоре  48" SONY KDL-48WD653

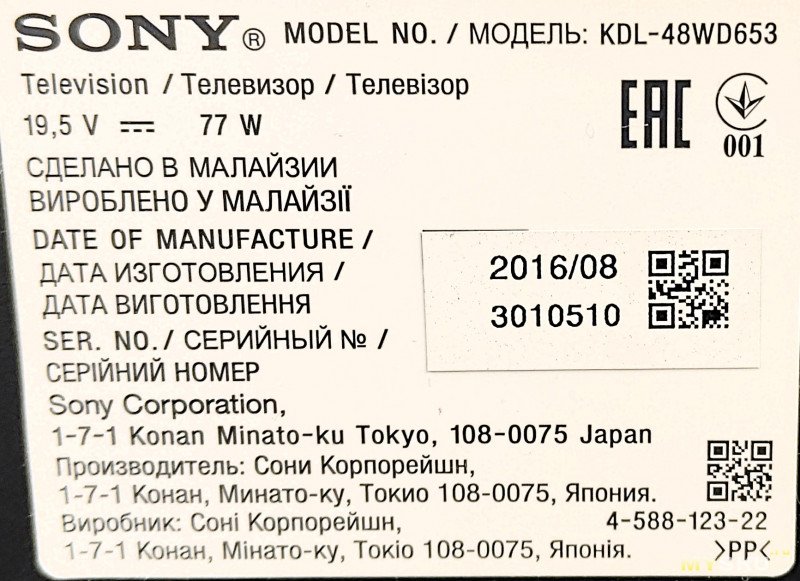

Давненько телеки этой фирмы не приносили) Эта модель выпуска август 2016 года

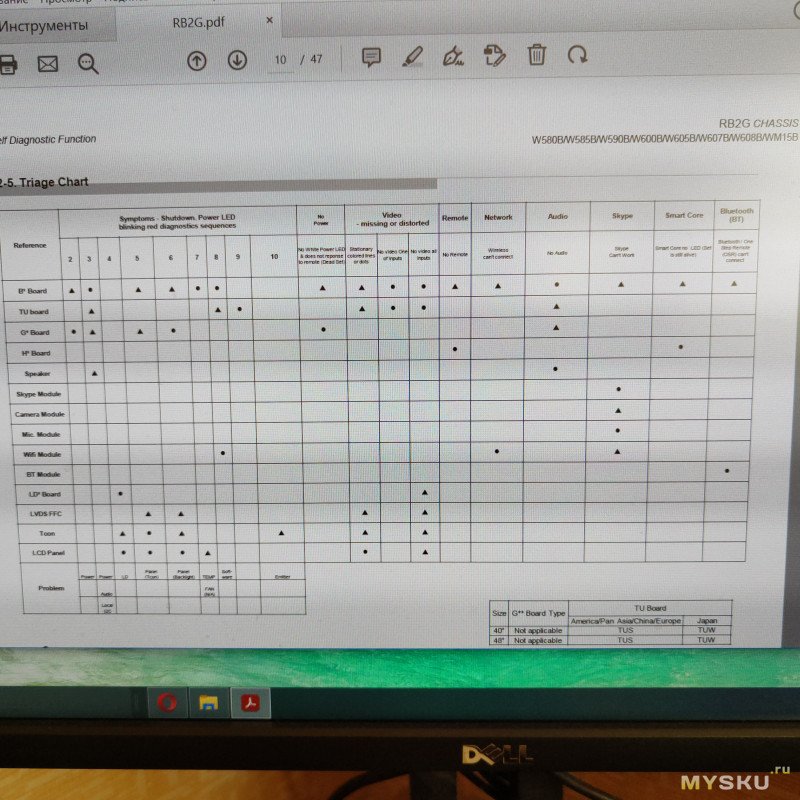

Как в начале писал — моргает индикатором 6 раз, что указывает на проблемы со светодиодами и полная замена планок подсветки внутри нам поможет.

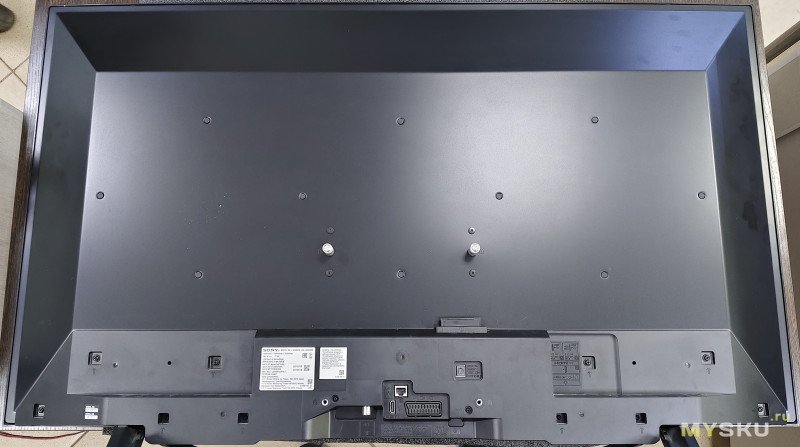

Поэтому приступим к разборке. Располагаем телевизор экраном вниз на ровной поверхности и откручиваем винты крепления задней крышки.

Снизу есть защелки, но они не сильно держат. Сверху 2 защелки и крышку нужно сдвигать вверх, что бы их не сломать.

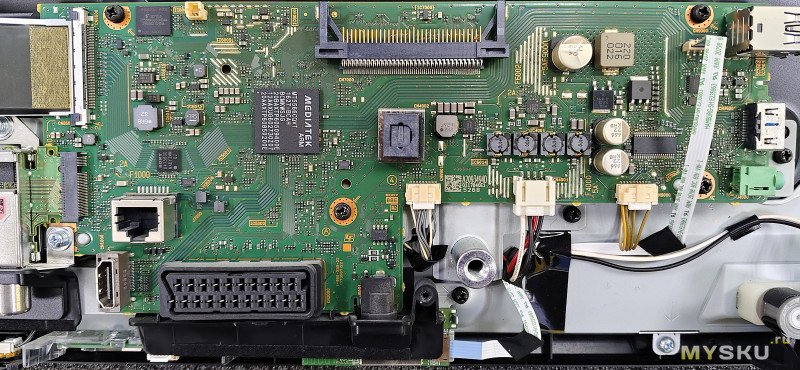

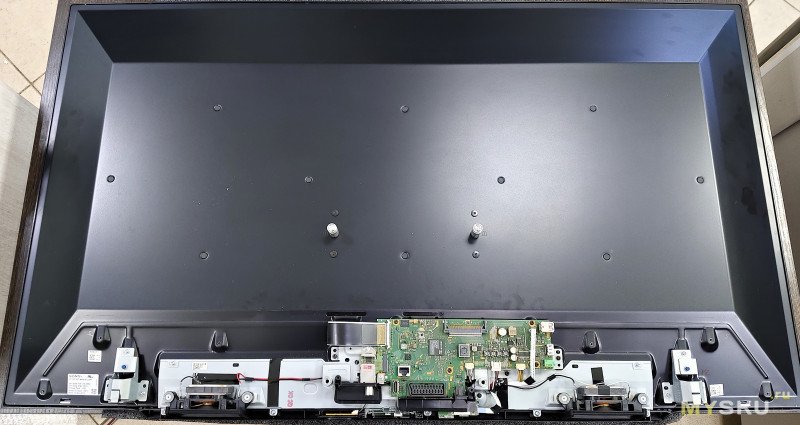

Системная плата  1-980-335-22 (173587122) A2093494D

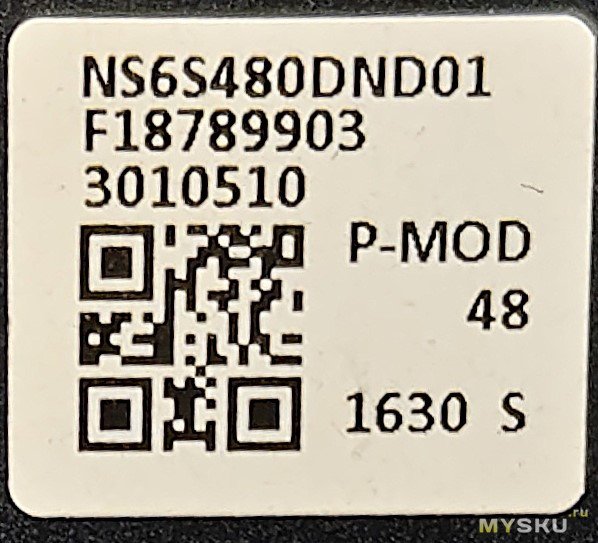

Матрица NS6S480DND01. По этой маркировке можно найти модель установленных внутри планок. Но конечно надежнее разобрать и посмотреть маркировку на самих планках.

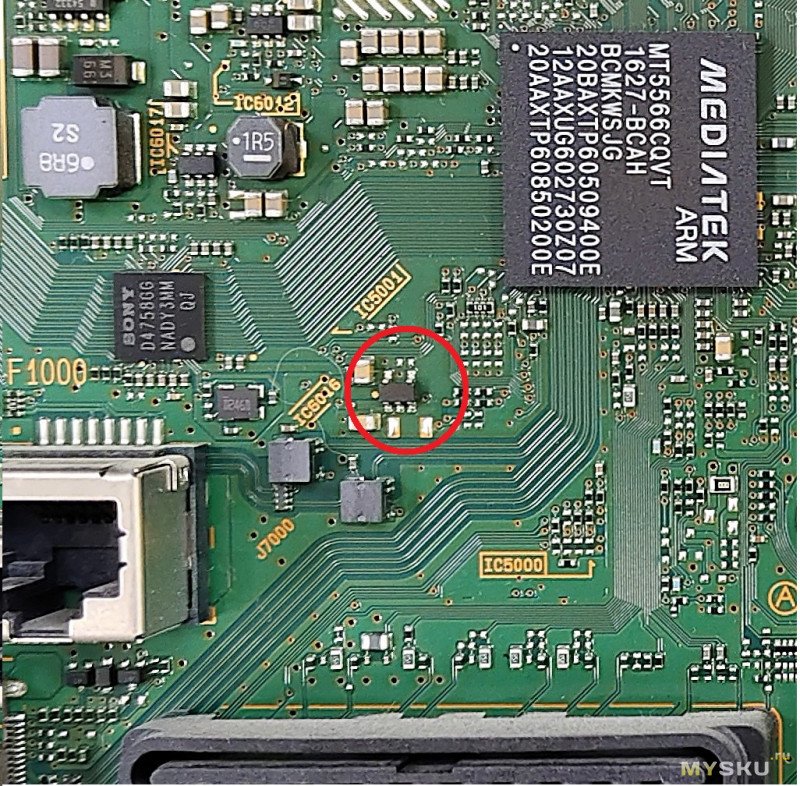

Кстати — если у вас индикатор мигает 5 раз, то это неисправен стабилизатор на 1,2 вольта, меняем его и тв будет работать. Я этот момент проверил и заодно замерил напряжение на первой ножке — 1.1 вольт, всё в норме

Отключаем шлейфы/провода, откручиваем винты, снимаем плату и динамики

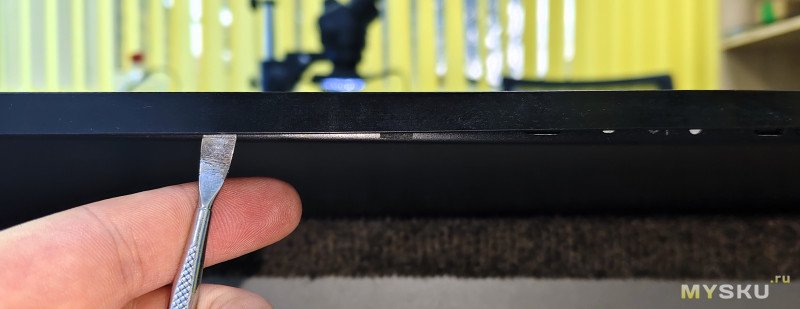

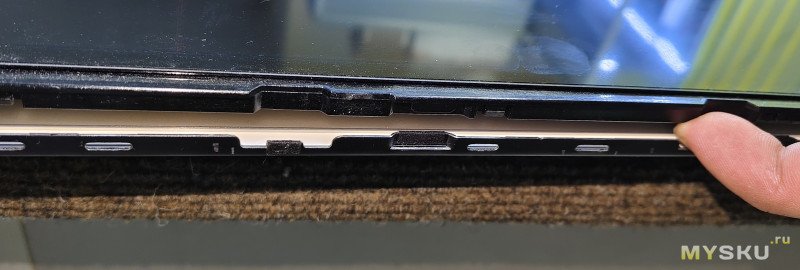

Переворачиваем телевизор и лопаткой аккуратно отщелкиваем переднюю рамку от корпуса и снимаем её.

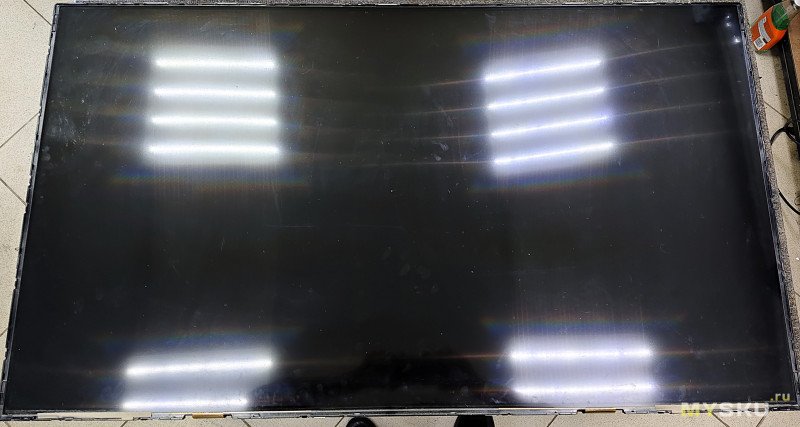

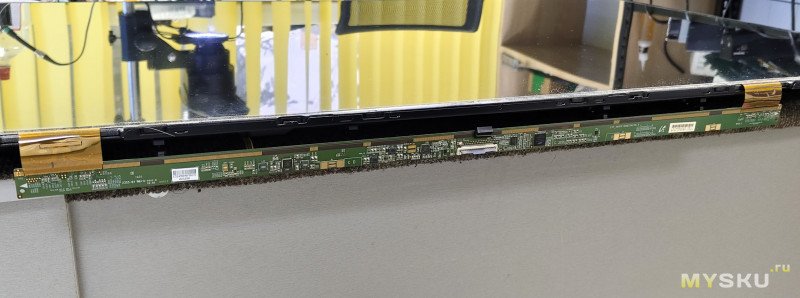

Демонтируем матрицу. Перед этим снизу извлекаем платы матрицы из пластиковых креплений корпуса.

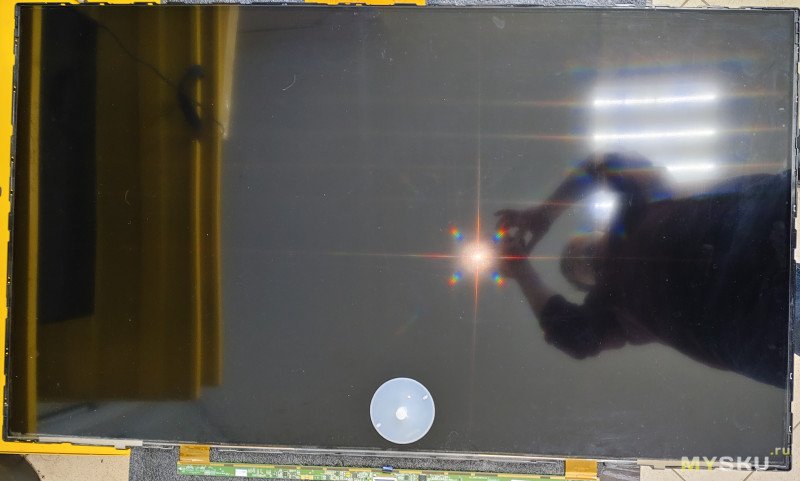

Стекло подклеено к рамке (сама рамка не цельная и состоит из 4 частей), поэтому снимаем вместе с ней. Так удобнее, ну и матрица гнуться не будет.

Отщелкиваем рамку из корпуса по периметру, после берем сверху и снизу посередине, поднимаем и переносим на свободное место.

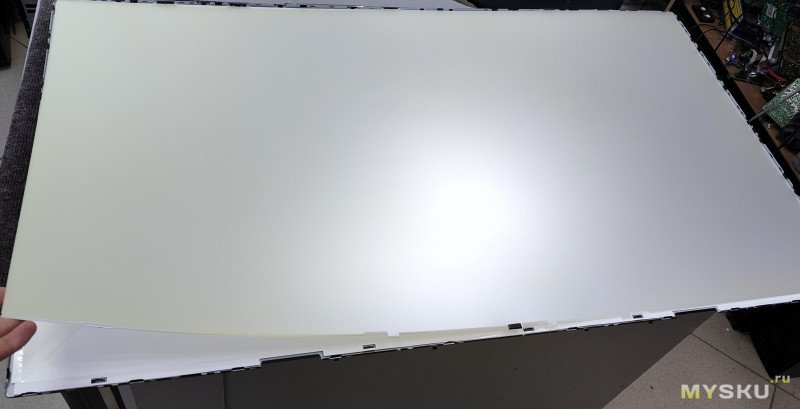

Снимаем рассеивающие свет элементы, плёнки не разделяем

Подсветка состоит из 28 светодиодов (3V)

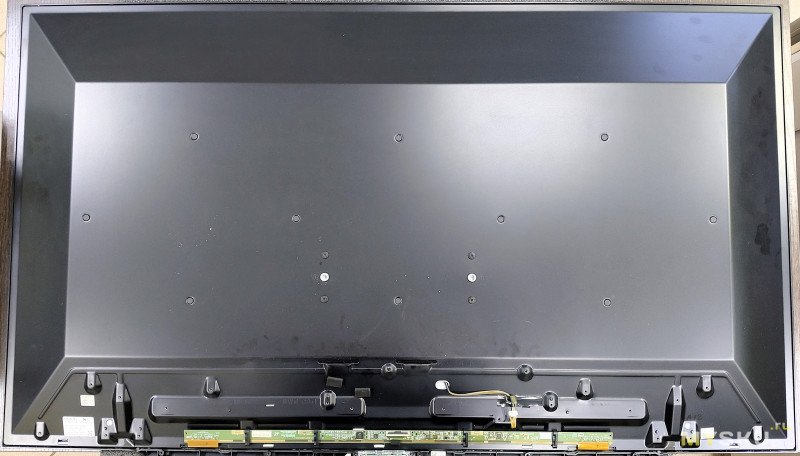

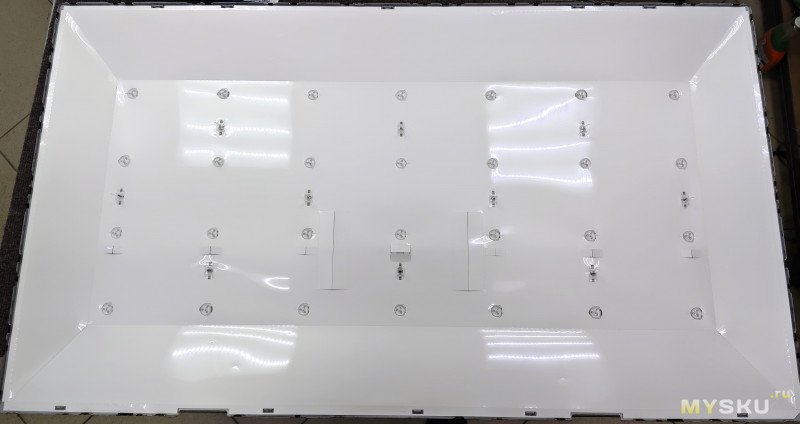

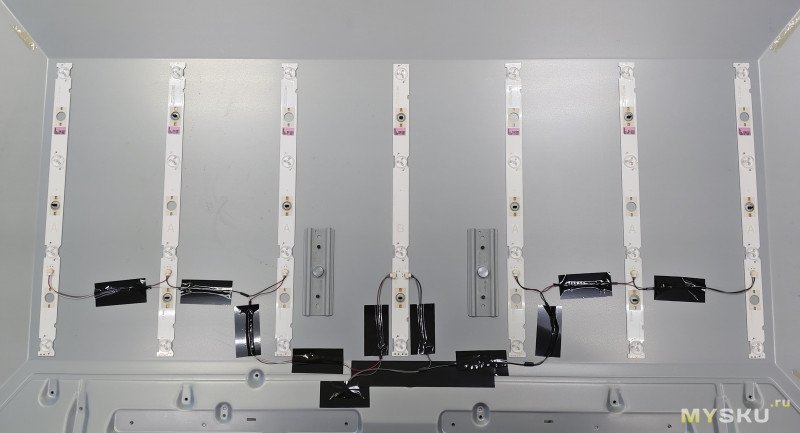

Снимаем отражатель и видим 7 планок, маркировка LB48009 V0-03 (6 штук) / LB48009 V0-04 (1 штука). Продаются на онлайн площадках, по поиску находятся без проблем

Отклеиваем старые планки (к слову — приклеены мощно и снять получилось не без повреждений, но я и не старался их сохранить), клеим новые. Не лишним будет отметить на корпусе как были расположены старые планки, чтобы новые ровно приклеить, т.к нет никаких «напрявляющих».

Собираем в обратной последовательности. После установки матрицы проверьте её стороны и углы — должны находится в углублении рамки. Съехать не должно, подклеено же, но проверить лишним не будет.

Включаю, а проблема не решилась! Оказалось в новой подсветке был неисправен один светодиод, заменил его и все заработало.

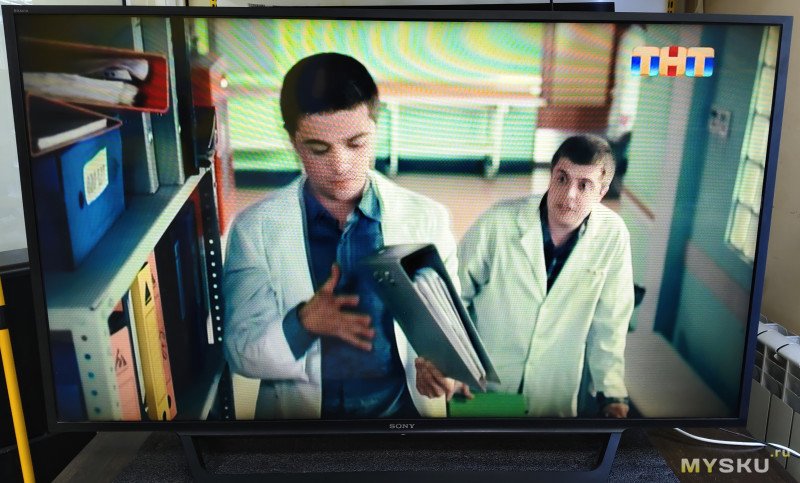

Картинка без засветов и пятен.

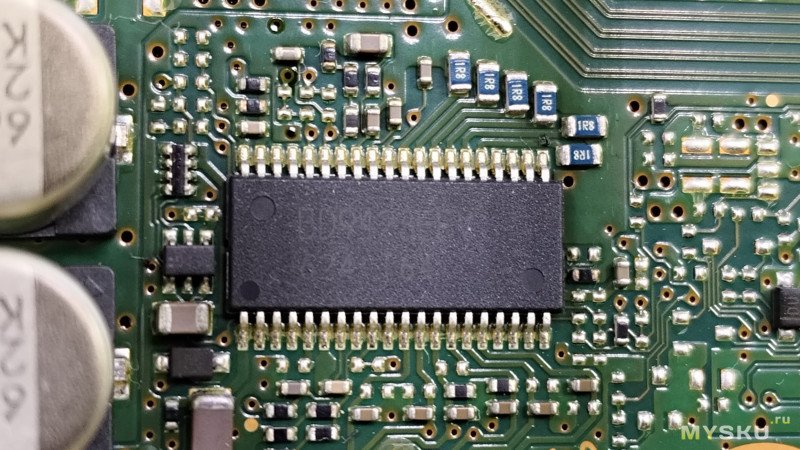

Не лишним будет снизить ток на подсветку. Для этого нужно заменить 6 резисторов 1.8 ом на больший номинал. На 2.2-2.4 ома будет нормально.

Но таких мелких у меня нет, колхозить не хочу, поэтому оставил как есть и просто в настройках снизил подсветку.

На этом закрываем заднюю крышку и телевизор снова радует своих владельцев)

На этом у меня все, спасибо за внимание! Удачных ремонтов!
