FNIRSI TMP-610S: мультиметр + осциллограф + генератор сигналов

Вообще TMP-610 изначально был просто продвинутым мультиметром, но фнирси были бы не фнирси, не выпустив расширенную версию 3-в-1: мультиметр (60 000 отсчётов, True RMS), осциллограф (10 МГц) и DDS-генератор(50 кГц). Компактный корпус, 3.5" сенсорный экран, Bluetooth и USB-C для зарядки и передачи данных — звучит заманчиво, но насколько удачно всё это собрали в кучу?

Распаковка и внешний вид

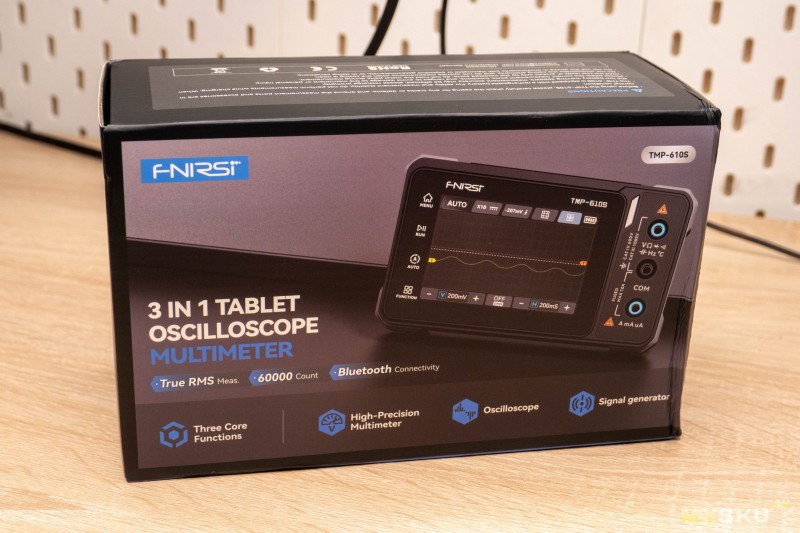

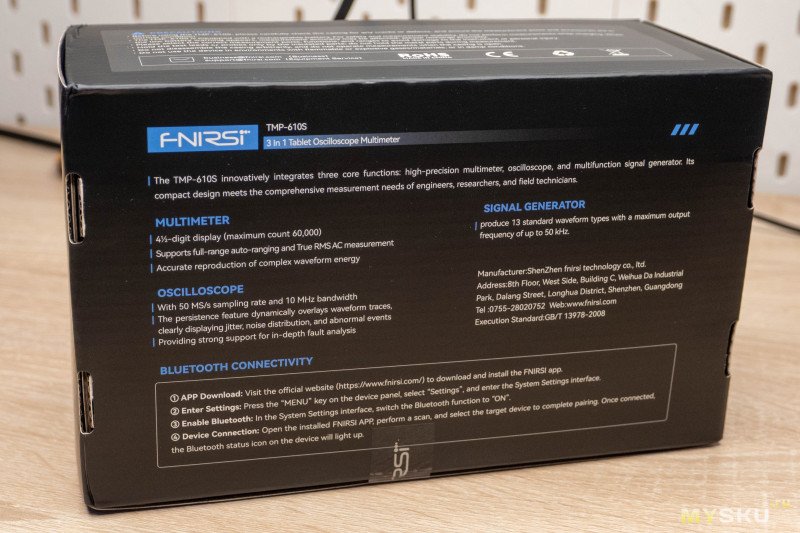

Поставляется в красочной коробке. На лицевой стороне изображено устройство, сзади краткие характеристики.

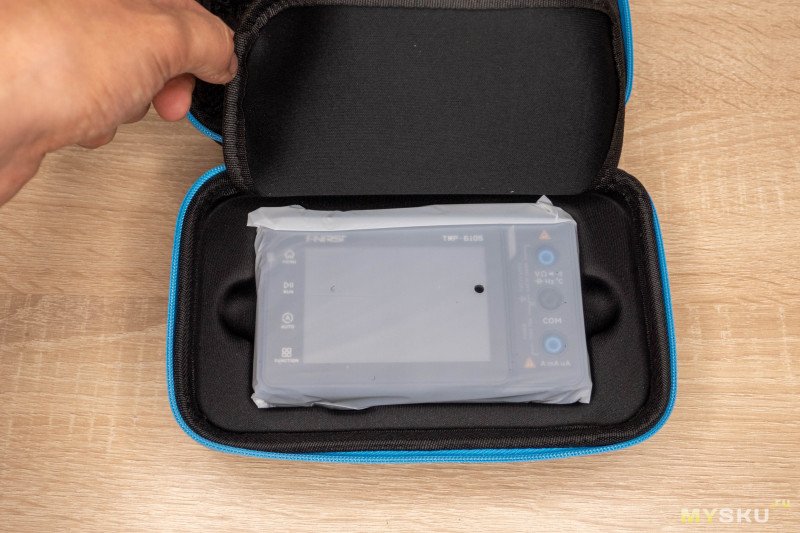

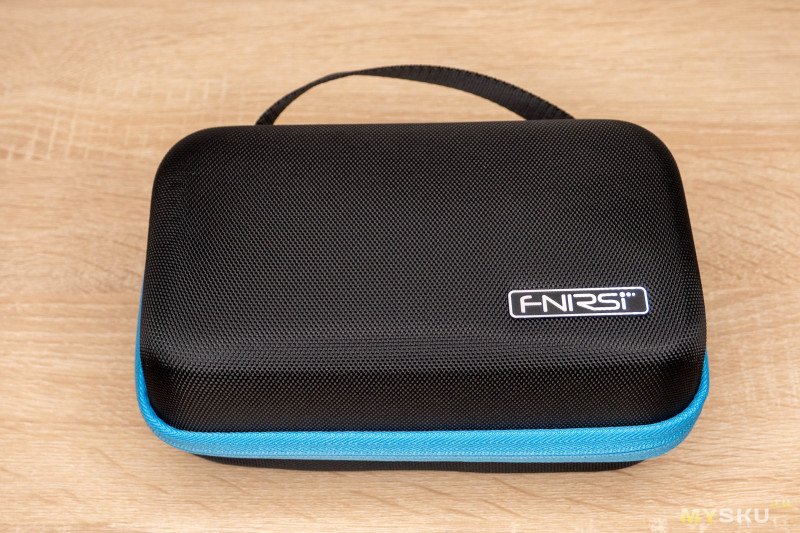

Внутри находится кейс с жесткими стенками, покрытыми тканью.

Пространство в нем разделено на две секции и имеется перегородка, чтобы оснастка не царапала корпус/экран.

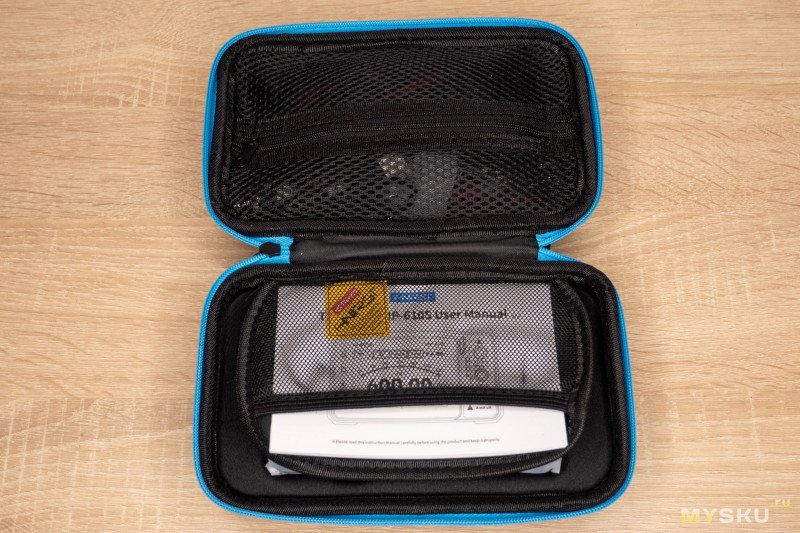

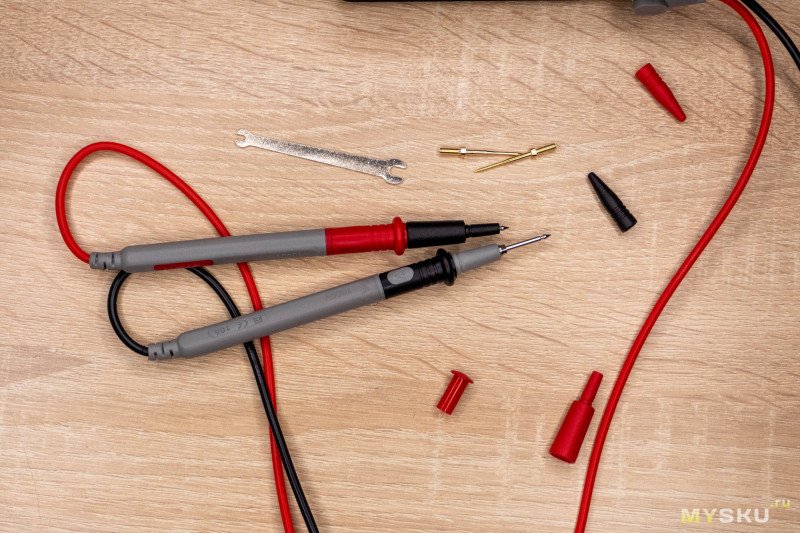

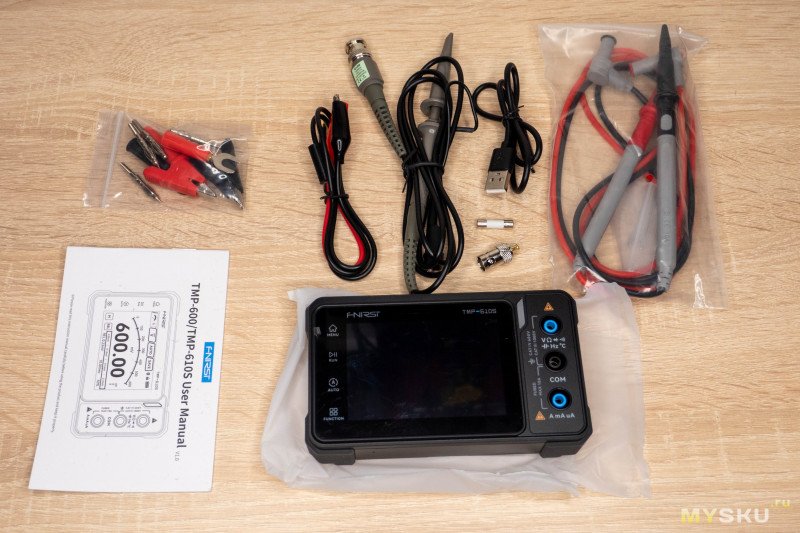

В комплекте мультиметр, измерительные провода, горсть насадок для них, щуп осциллографа, кабель с крокодилами, переходник, предохранитель и инструкция. Большая часть насадок вкручиваются вместо стоковых игл и даже есть ключик для надежной фиксации.

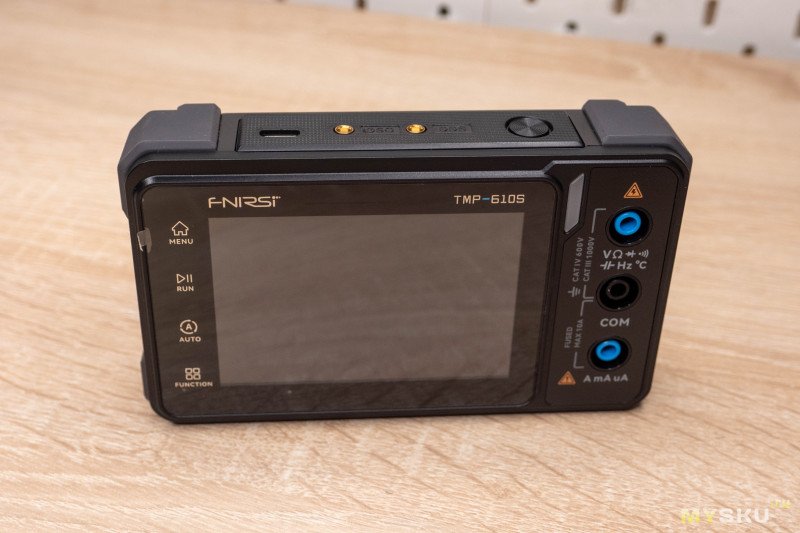

На лицевой стороне корпуса расположен сенсорный дисплей, на левой панели разместили четыре кнопки, справа разъемы для кабелей мультиметра.

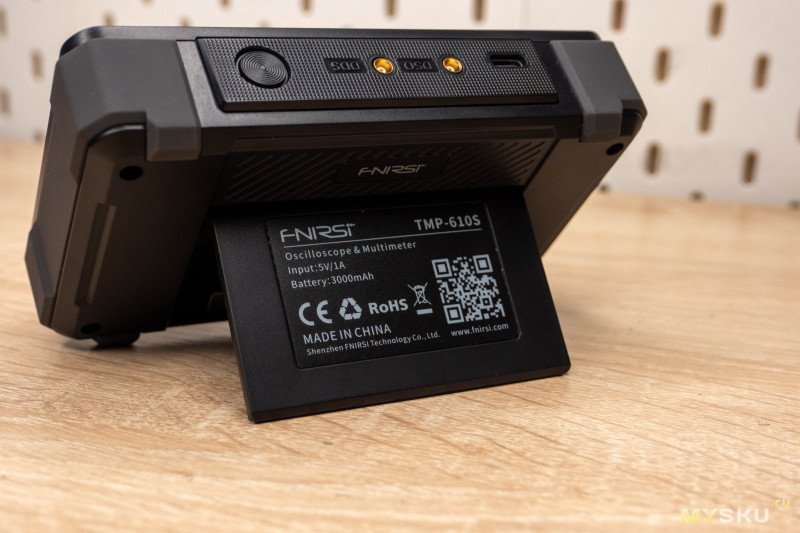

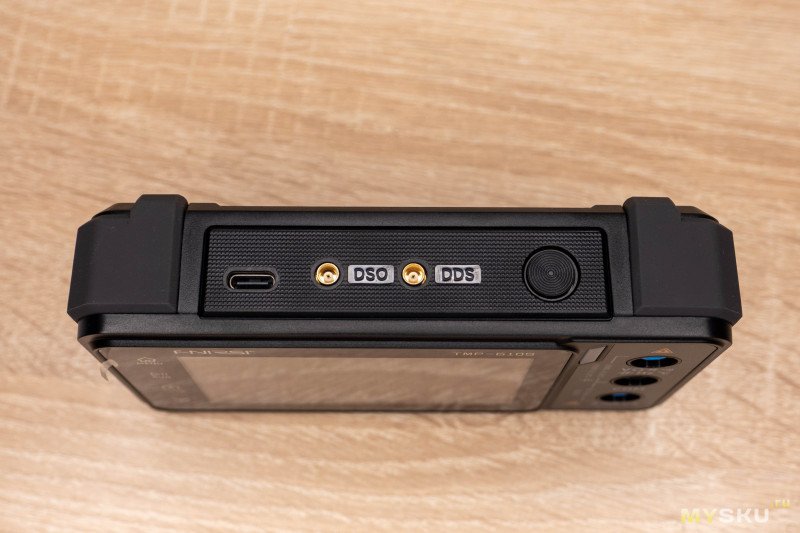

На верхней грани находятся два MCX разъема осциллографа(DSO) и генератора сигналов(DDS), кнопка включения и Type-C гнездо. Сзади имеется откидная панель, играющая роль подставки.

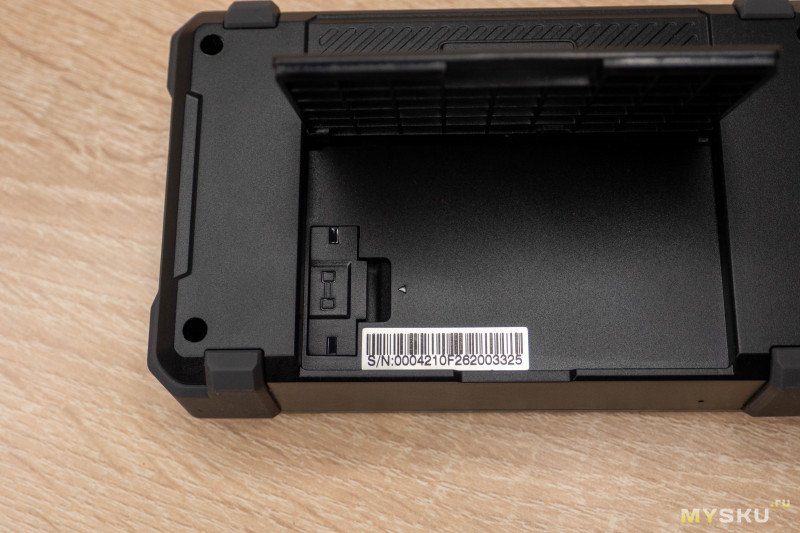

Под ней расположен предохранитель, который можно быстро заменить если он выйдет из строя.

Тестирование

После включения и выбора языка, появляется меню из четырех пунктов, которые смещаются движением пальца по экрану. Не знаю передаст ли гифка, но анимации интерфейса плавные, имеется «примагничивание» опции при небольшом смещении, чтобы избежать ошибочных сдвигов по «инерции».

Мультиметр

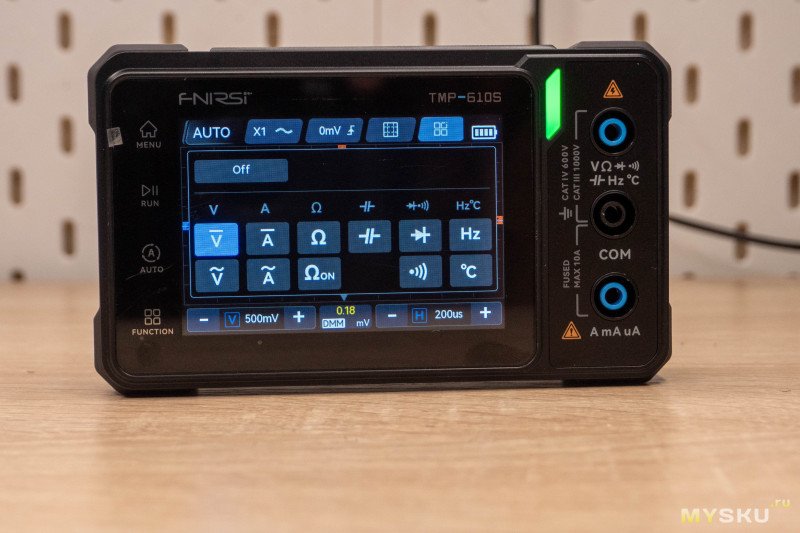

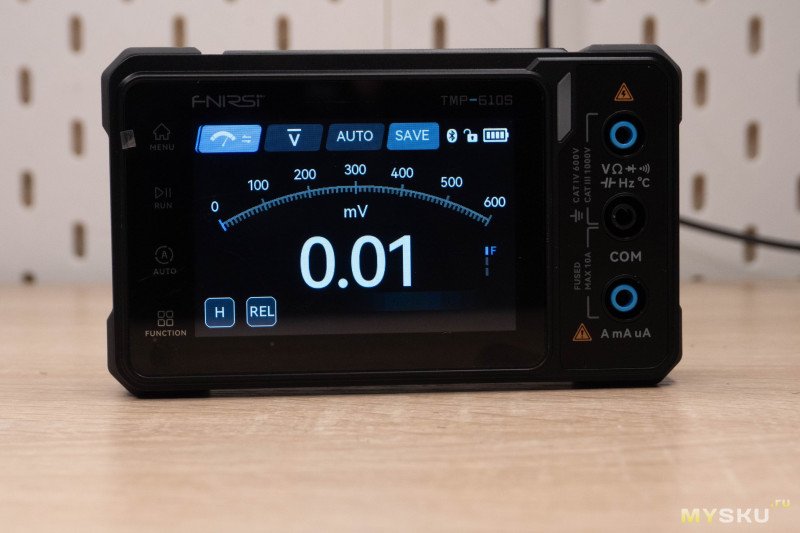

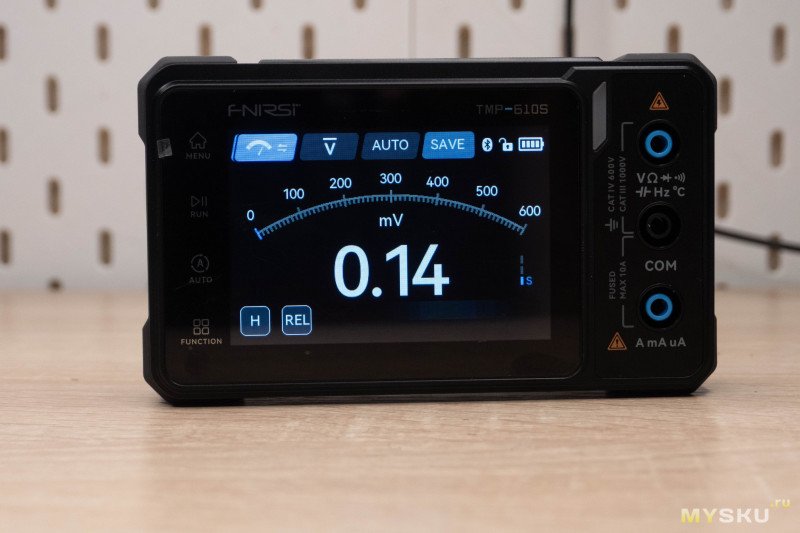

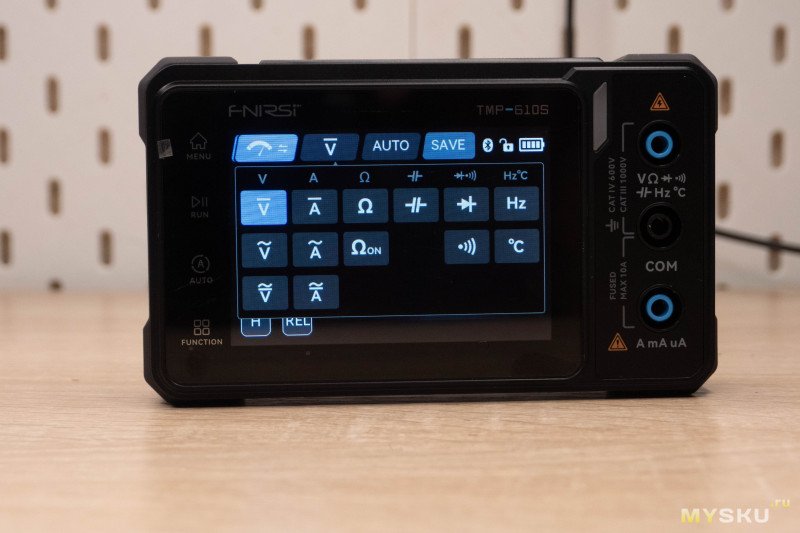

Начнем с основы, ведь изначально 610 модель проектировалась как продвинутый мультиметр. Нажатием на левую верхнюю иконку можно менять режимы работы, которые мы рассмотрим чуть подробнее позже.

Клик на текущий инструмент открывает окно выбора, а кнопка правее отвечает за выбор диапазона.

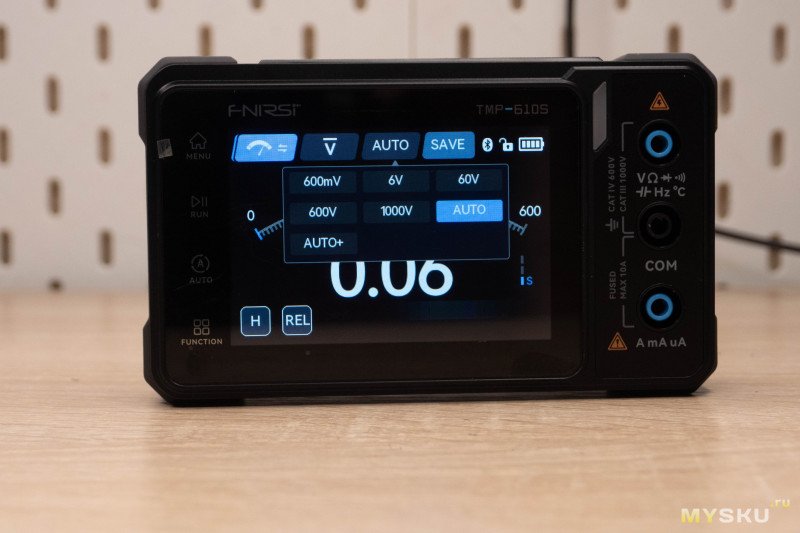

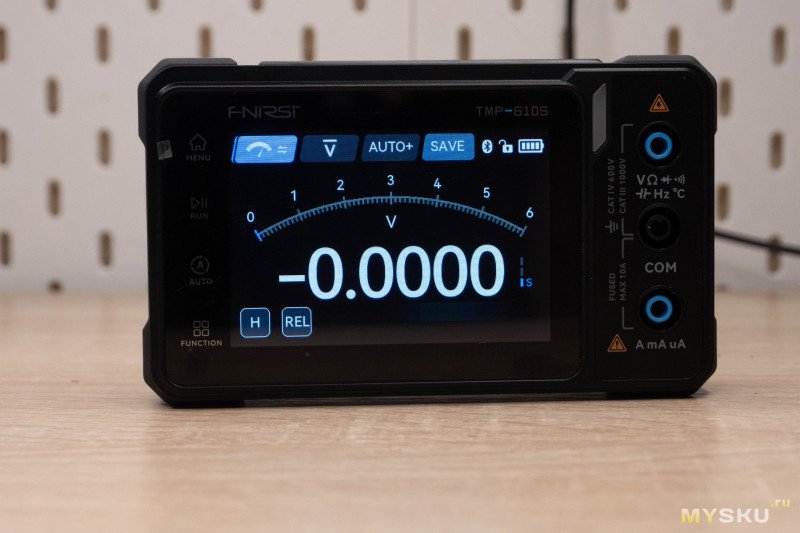

Мое внимание привлекло AUTO+, при котором выставляется диапазон с максимальным отсчетом для тех, кому важна повышенная точность.

Нажатие на показатели переключает скорость выборки. При S(Slow) обновление происходит два раза в секунду, при M(Medium) три раза, а при F(Fast) пять раз в секунду.

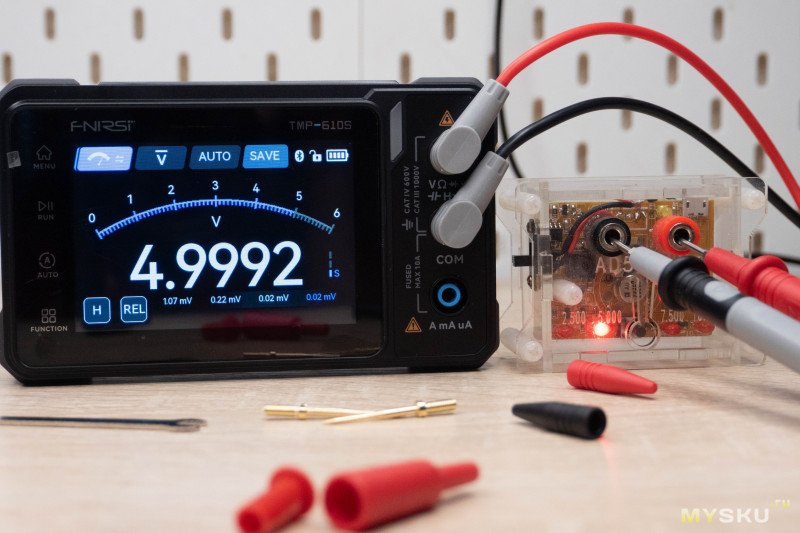

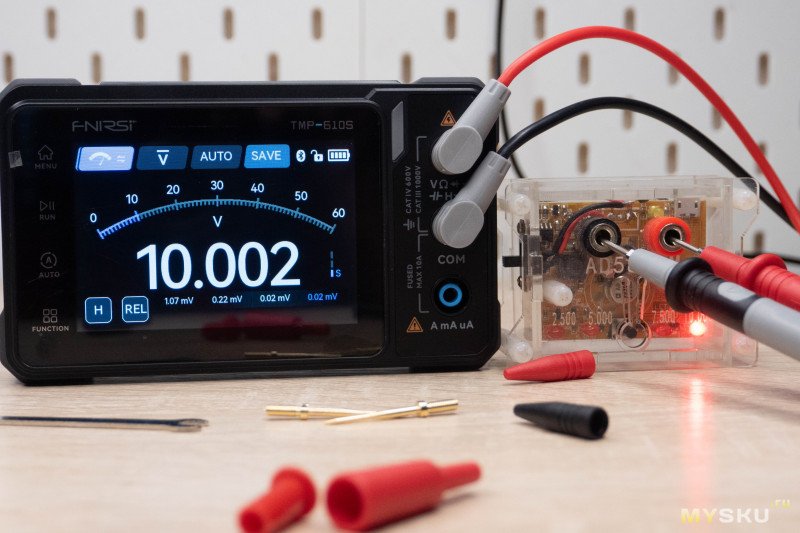

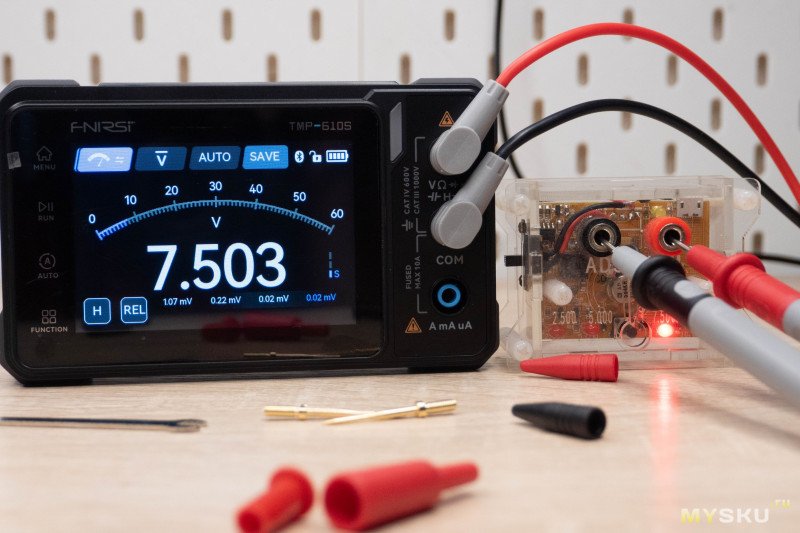

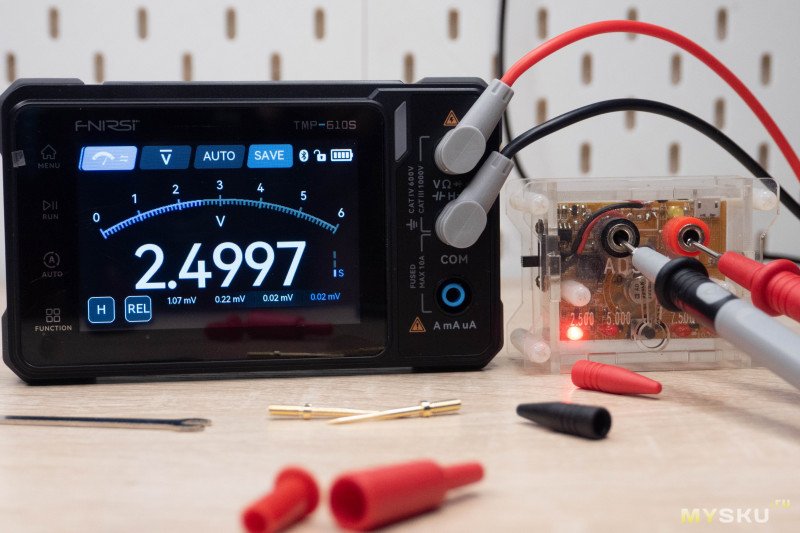

Кнопка Save сохраняет на экране последнее значение, всего их может храниться до 4 штук (нижний ряд мелким шрифтом), H(Hold) это «заморозка», а REL относительные измерения(обнуление). Ну и по традиции сначала смотрим точность измерения напряжения. Идеально, отклонения меньше пределов допуска ИОН.

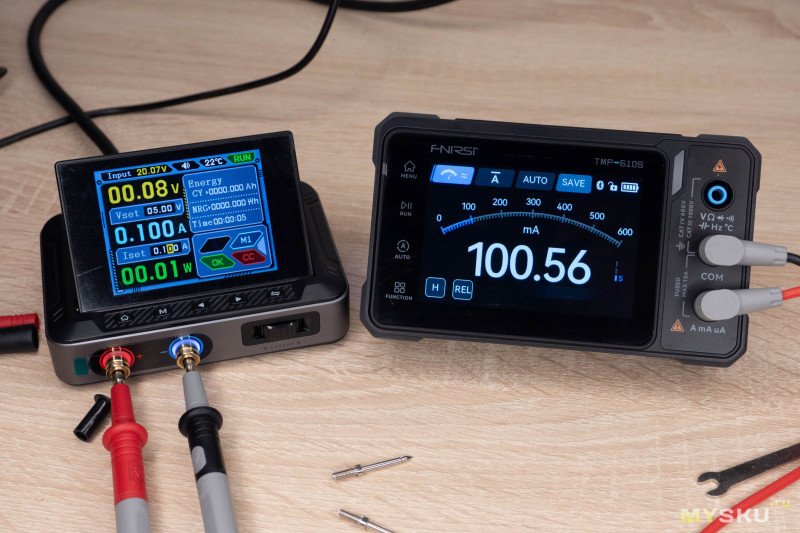

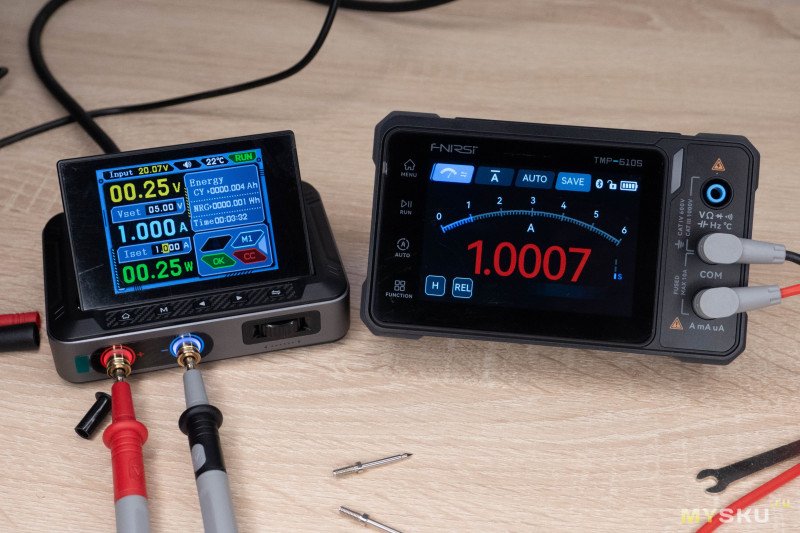

Вот с током чуть сложнее, т.к. из всех имеющихся блоков питания самая высокая точность у Fnirsi DPS-150, но мне нечем поверить его. Начал с 50мА и закончил на 5А(предел БП). До 1А погрешность составляла десятые доли(не понятно у кого из них), но далее показатели стали очень неплохие.

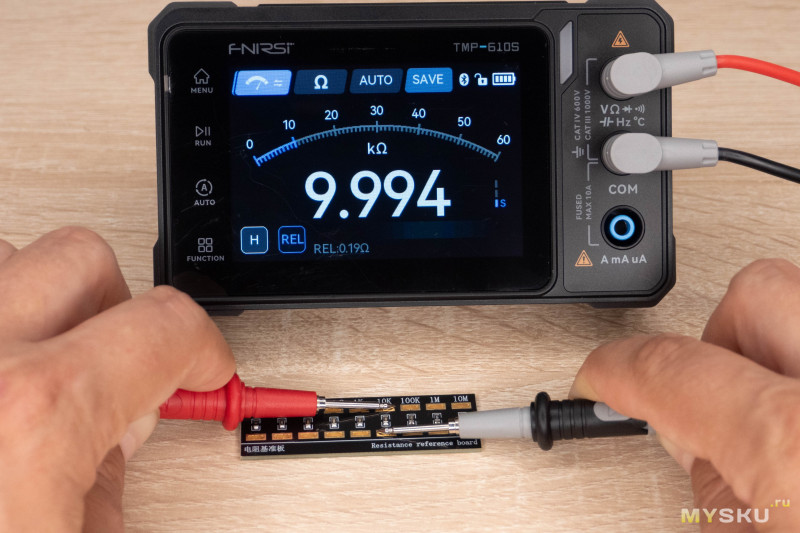

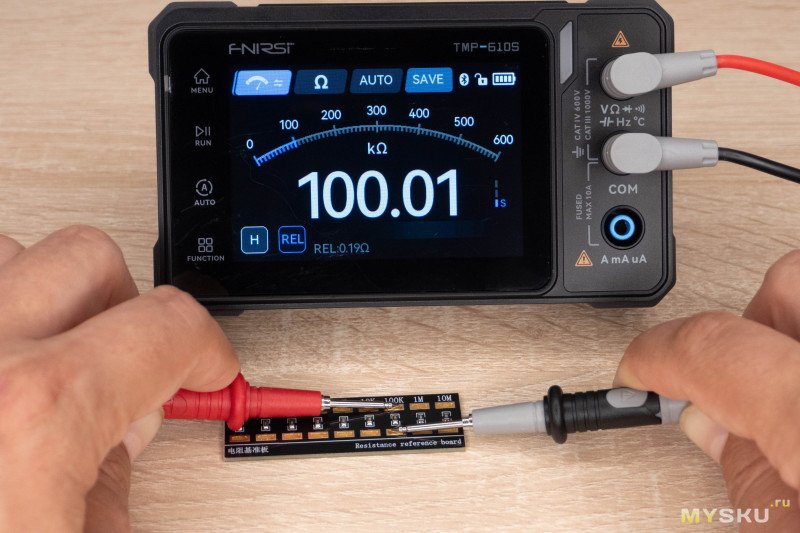

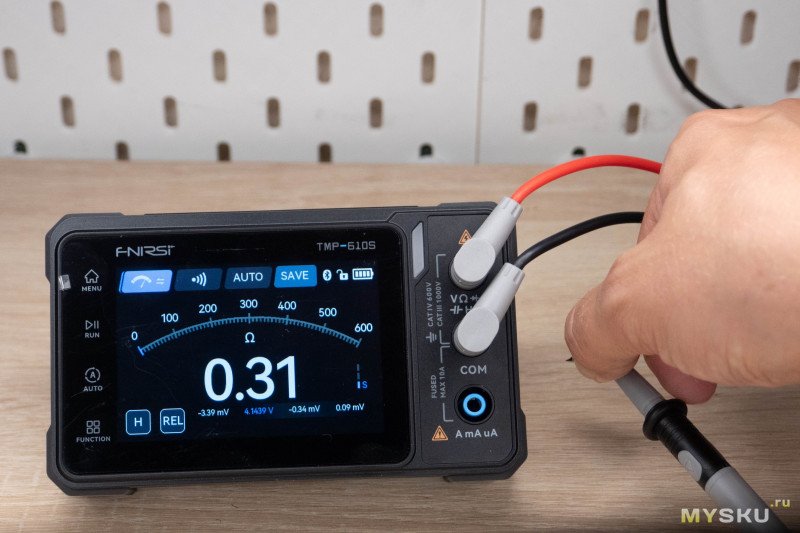

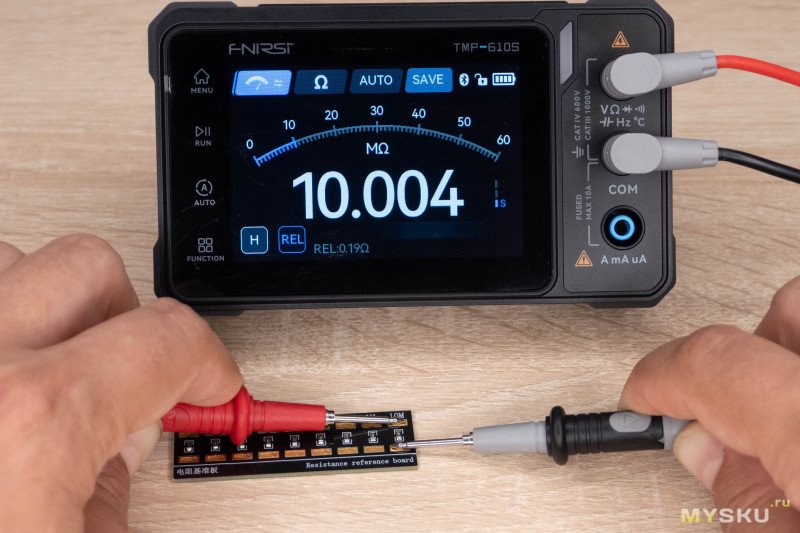

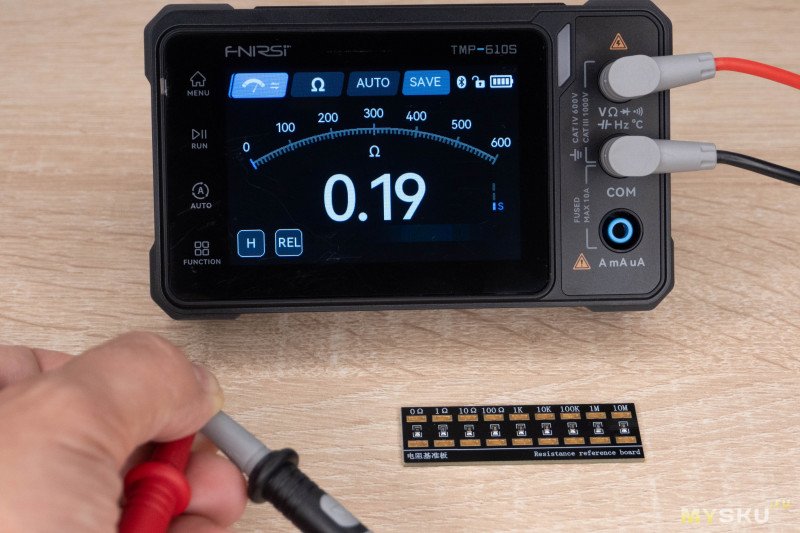

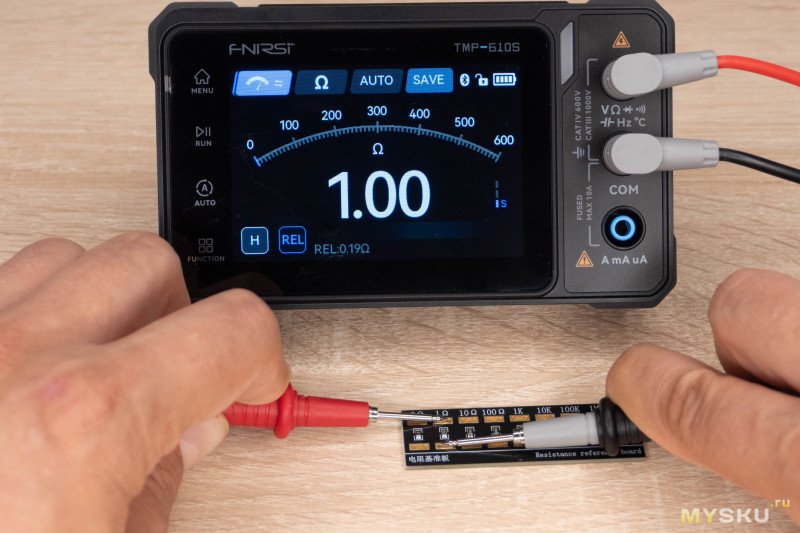

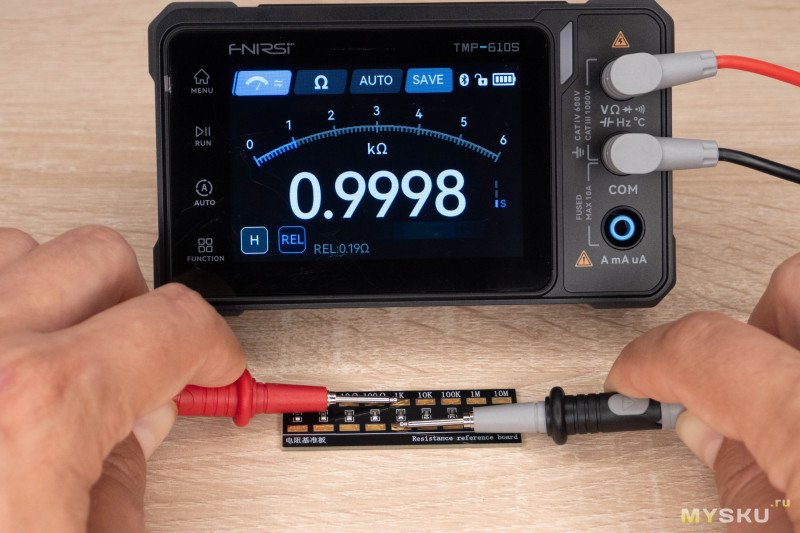

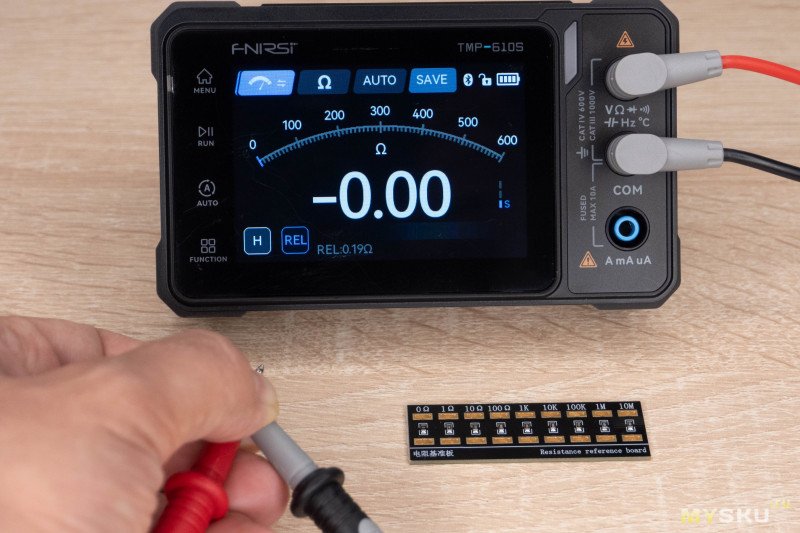

В режиме измерения сопротивления не учтены щупы и это хорошо, ведь есть REL. При нажатии на кнопку значение обнуляется и рядом отображается значение коррекции, что довольно удобно.

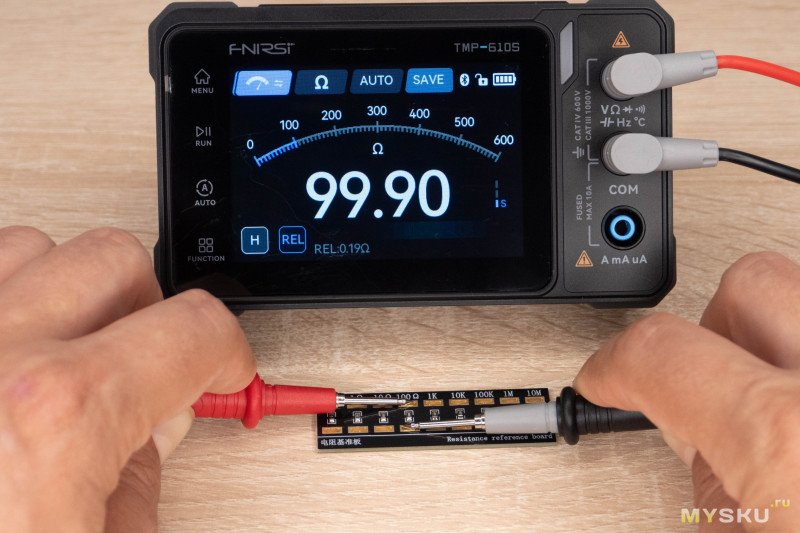

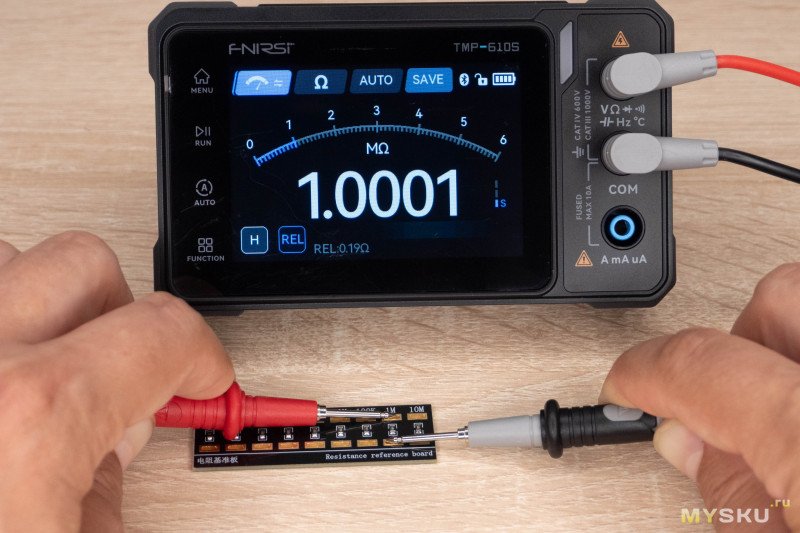

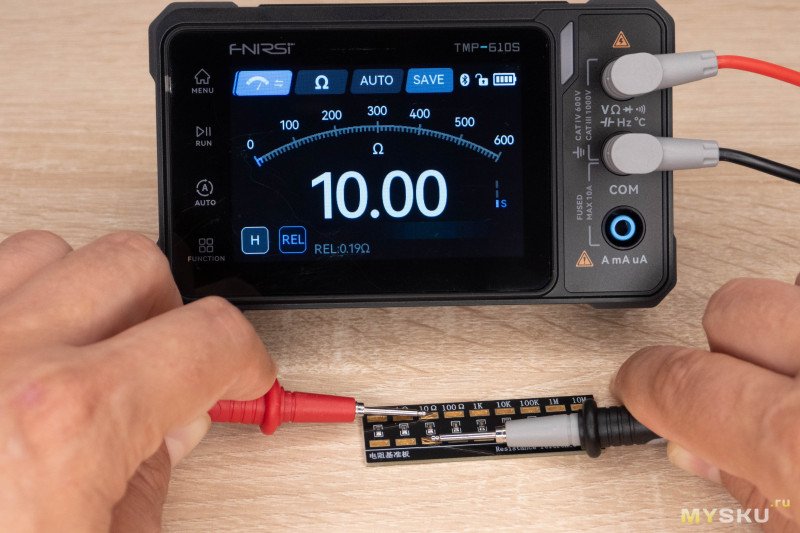

В качестве эталона используется калибровочная пластинка из комплекта Fnirsi LCR-ST2. Снова отклонение минимально, самый большой разбег оказался на номинале 100Ом(0.1%), в остальных случаях точность на порядок выше. Насколько я понял, режим Ωon позволяет измерять сопротивление компонентов без обесточивания платы и не переживать за сохранность инструмента.

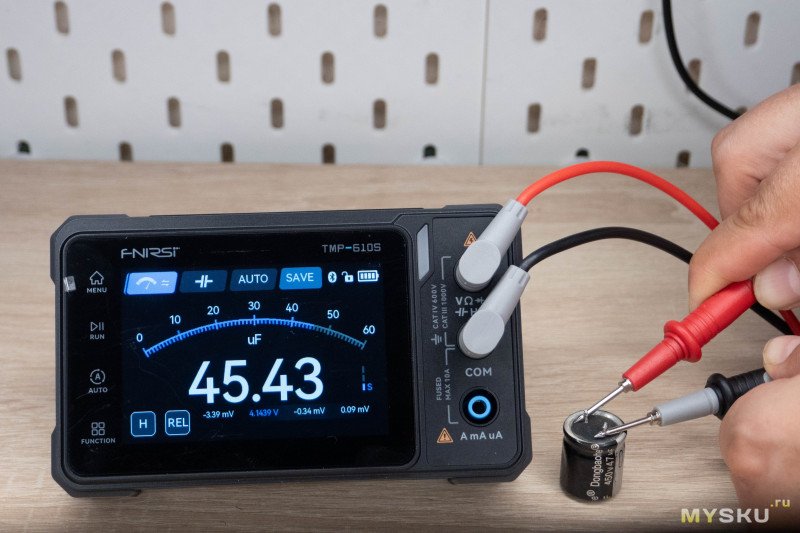

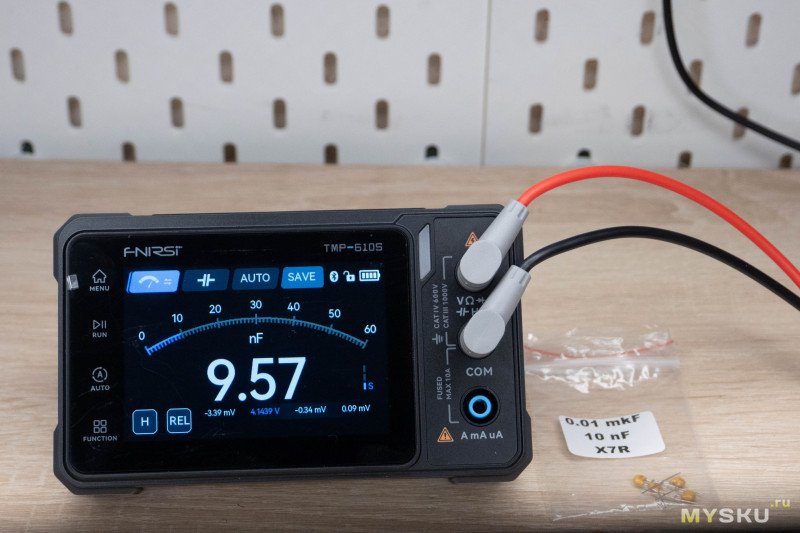

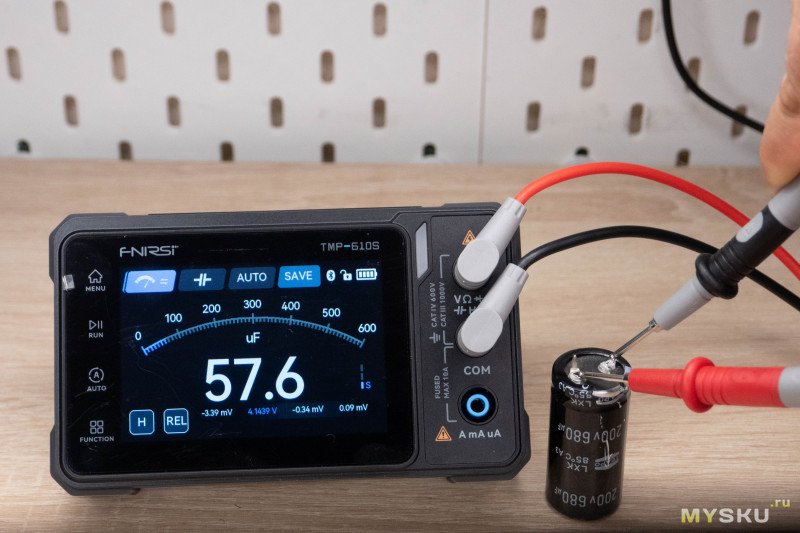

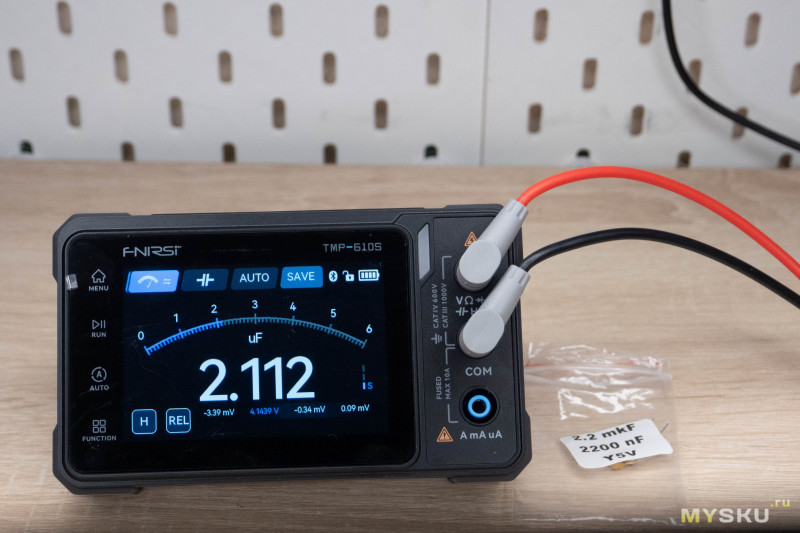

А вот с конденсаторами засада, керамические не особо точные, а электролиты старые. При измерении 680+мкФ прибор долго перебирает диапазоны, потом сдается и сильно занижает значение. Посмотрел в характеристики, предел действительно 600мкФ.

Прозвонка отрабатывает моментально, я бы даже добавил задержку на прерывание писка, т.к. если проводить одним щупом по поверхности другого со слабым нажимом, звук становится похож на треск дозиметра. В режиме проверки диодов при КЗ так же имеется звуковая индикация и прерывистый писк при касании ножек транзисторов.

Частоту при 10мГц определяет корректно независимо от формы сигнала.

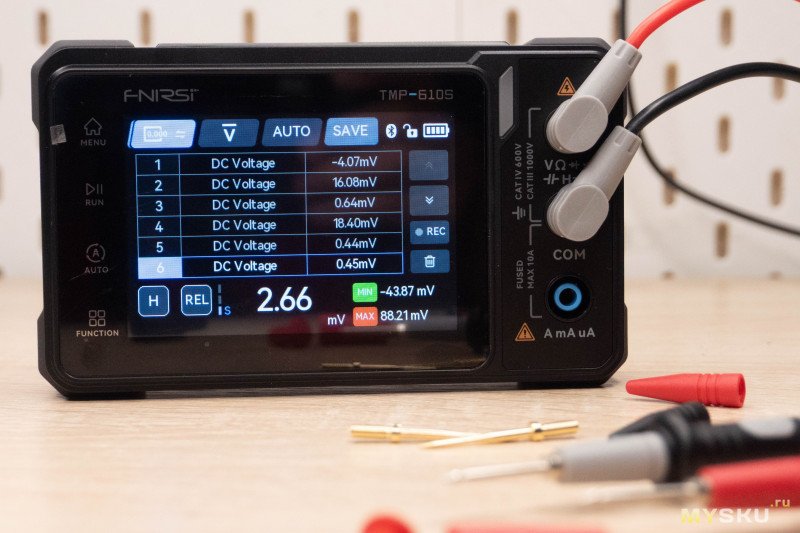

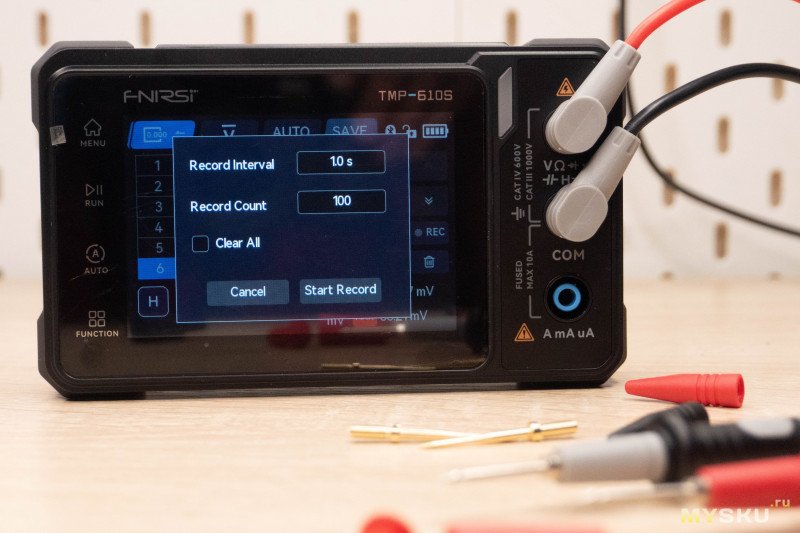

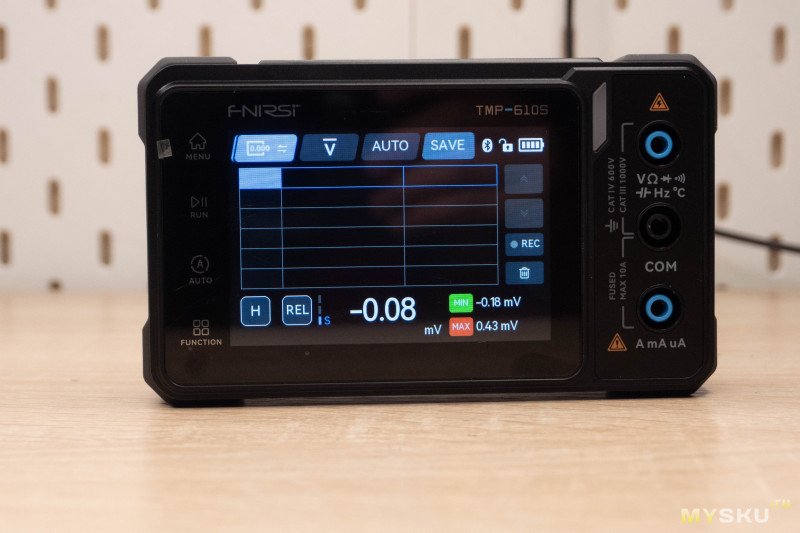

Вернемся немного назад и рассмотрим дополнительные режимы отображения. Во втором задается интервал и количество записей, после чего формируется таблица с измеренными значениями, при этом можно свободно переключать режимы работы.

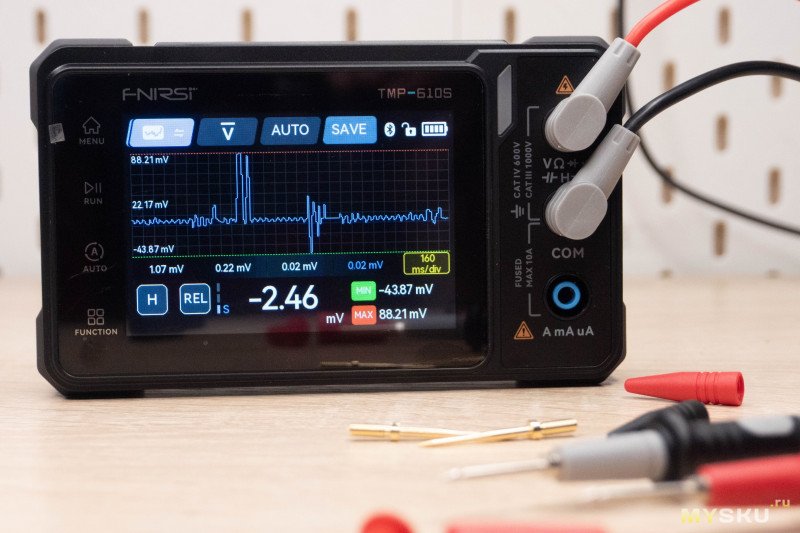

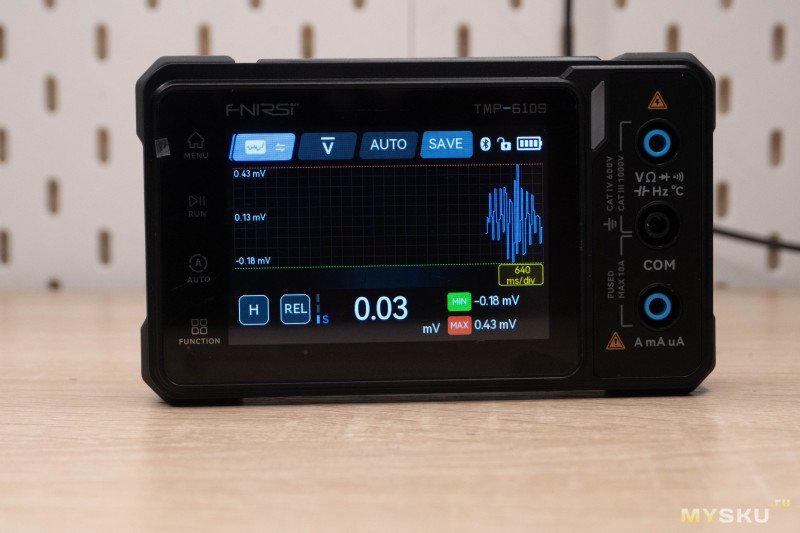

С графиком всё понятно, в нижней части отображается текущее значение, минимум и максимум. Есть возможность выбрать частоту обновления, на выбор есть 160, 320 и 640 мс/дел.

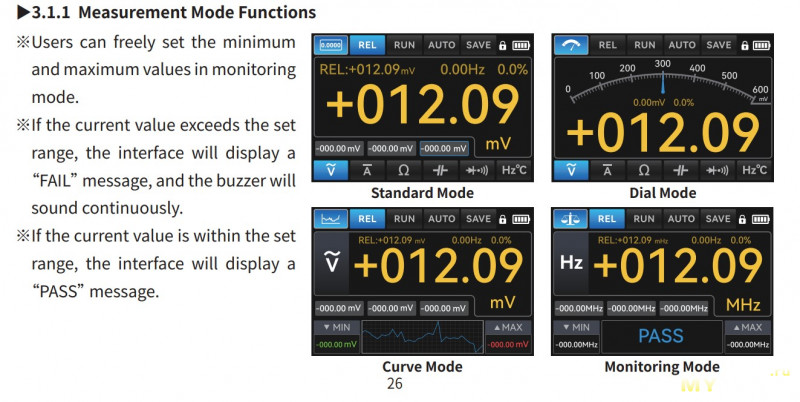

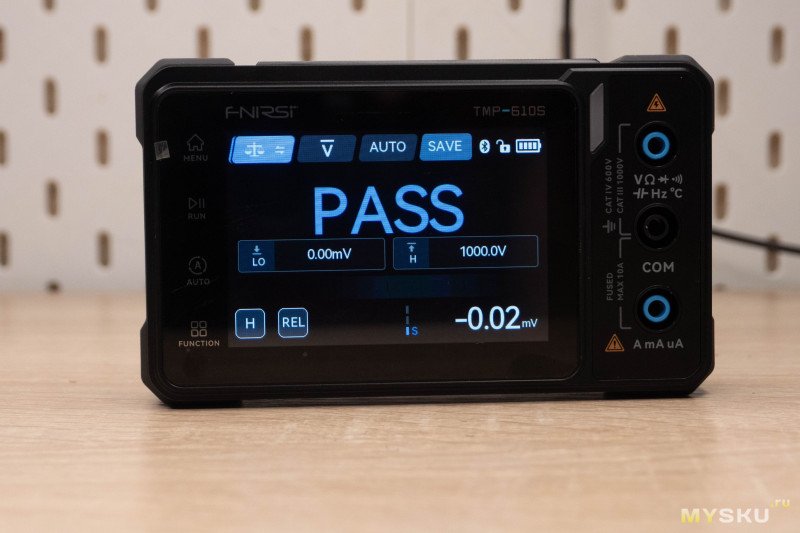

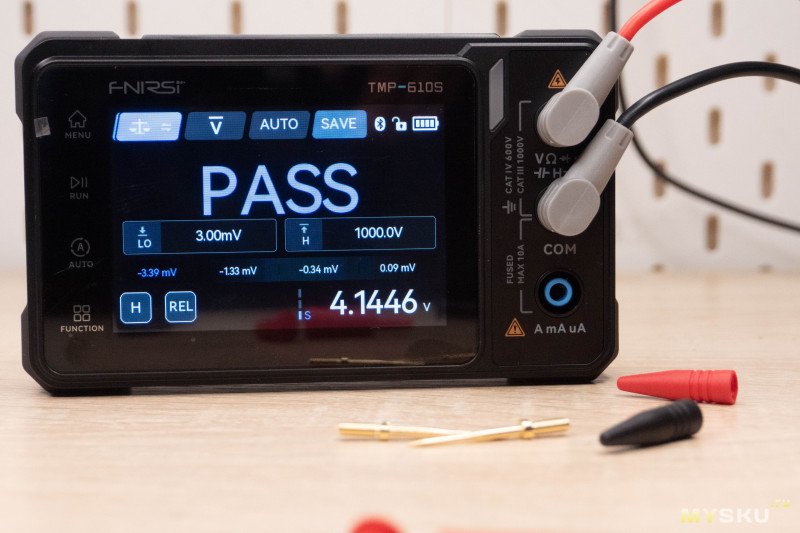

Ну и режим сортировки. Тут задается рабочий диапазон, при выходе из которого будет подаваться звуковой сизнал и выводиться красная надпись FAIL. Статистика не ведется и не сохраняется, но быстро отсеять горсть аккумуляторов/резисторов/диодов вполне можно.

Осциллограф

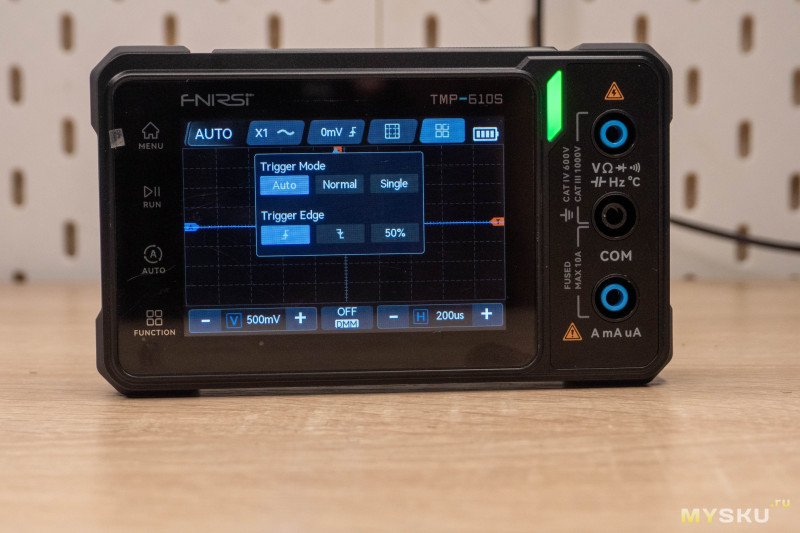

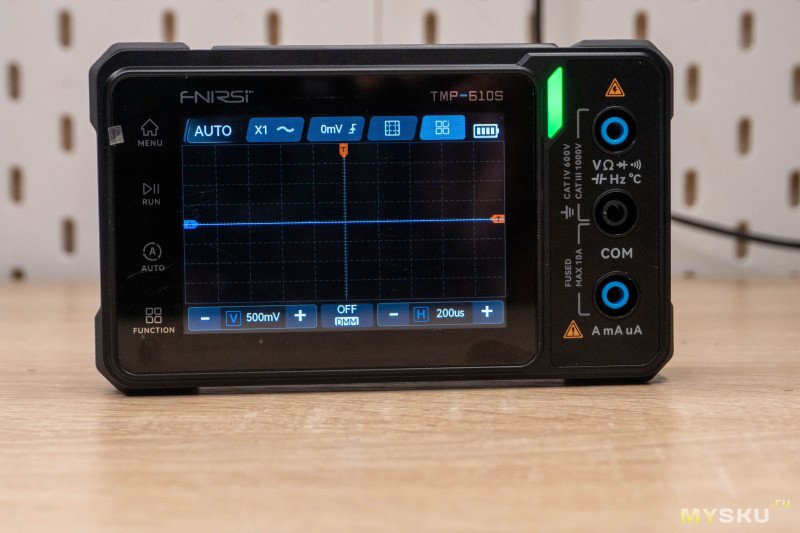

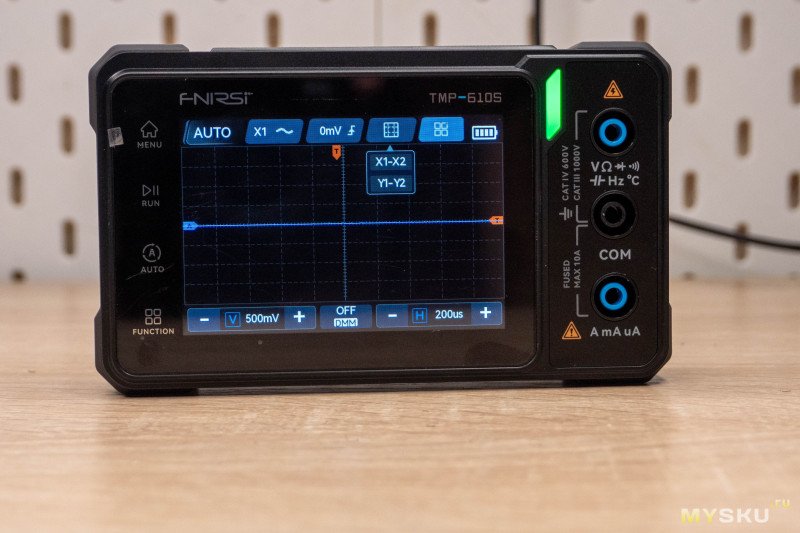

Интерфейс на первый взгяд упростили, но добавили возможность вывода информации от мультиметра.

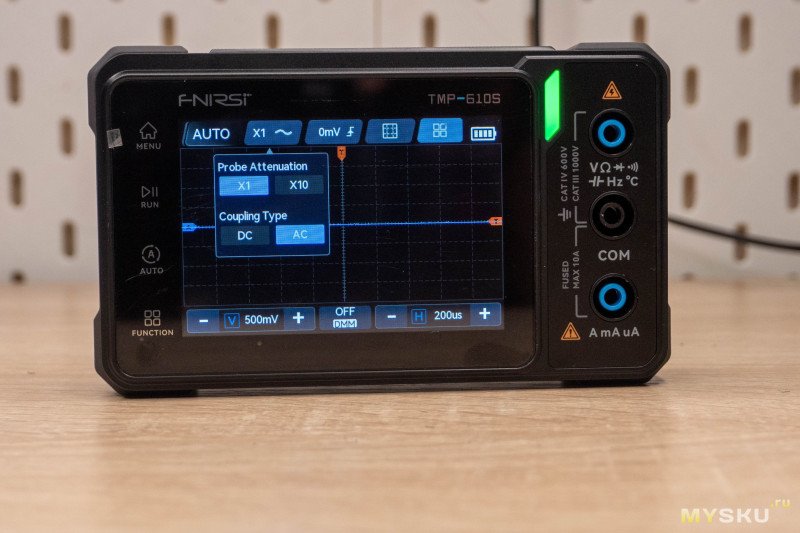

Да и по настройкам не так уж сильно урезали, просто раскидали всё как-то по-своему.

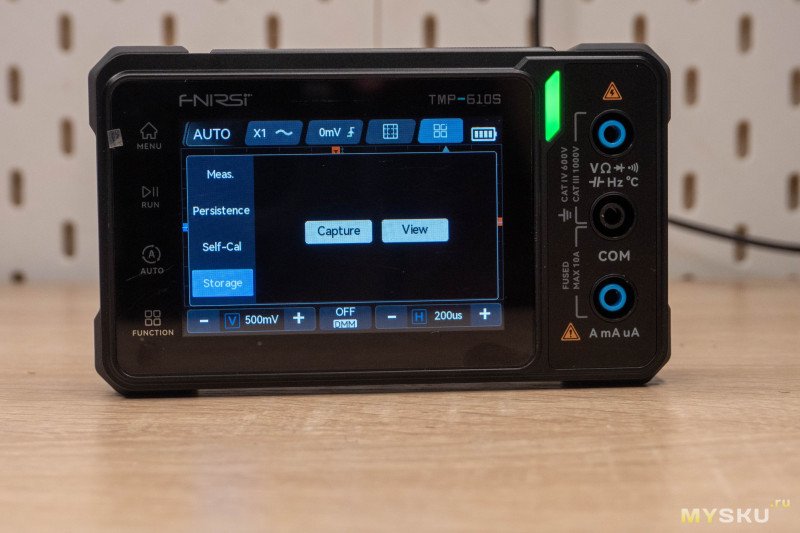

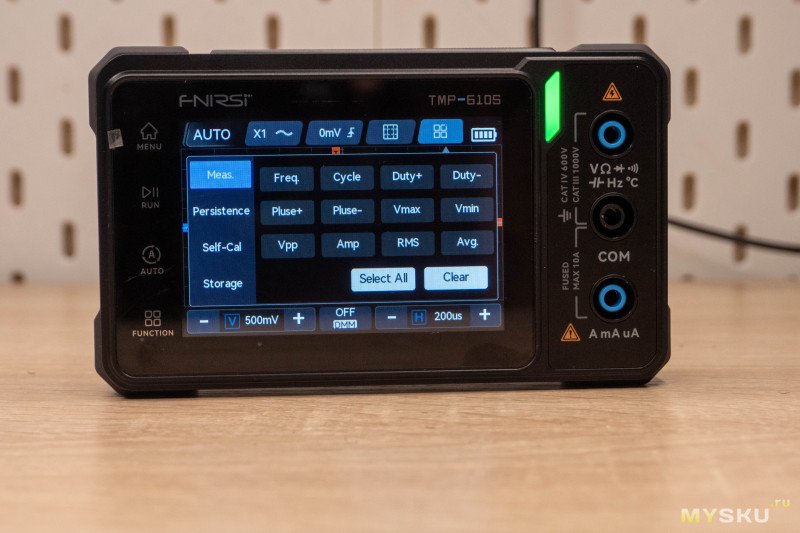

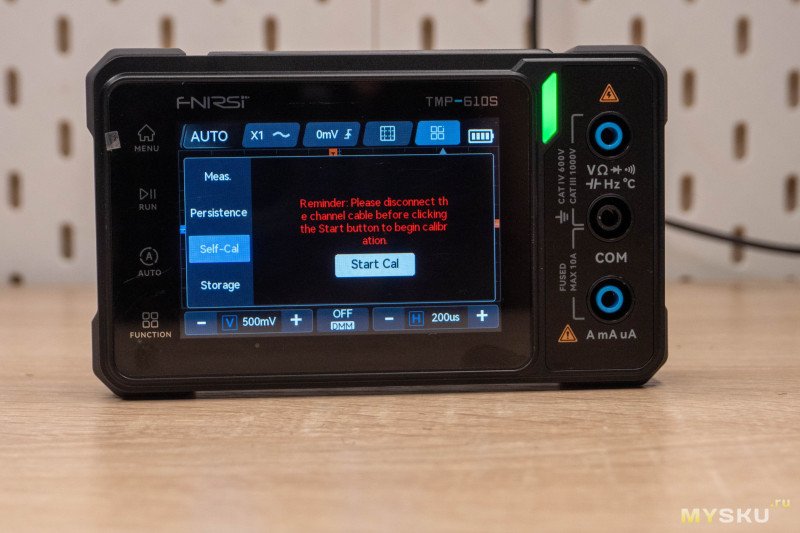

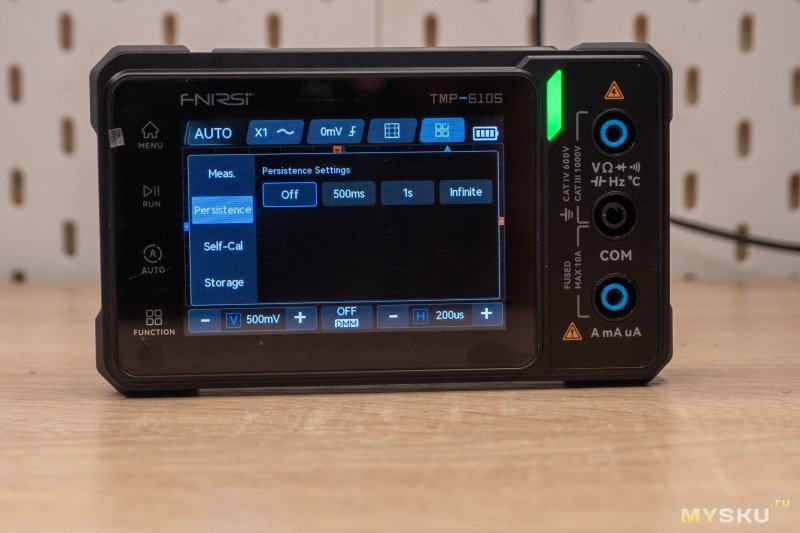

В последней вкладке выбираются типы измерений, настраивается послесвечение, проводится самокалибровка и сохраняются/просматриваются снимки экрана.

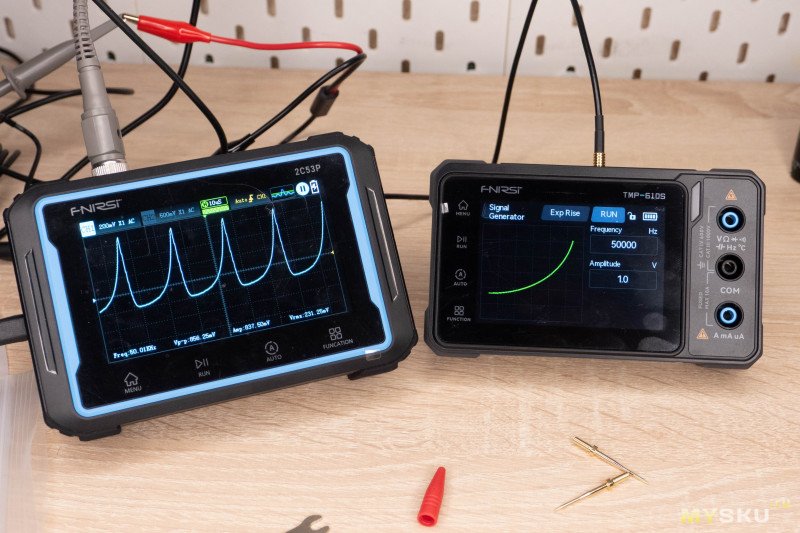

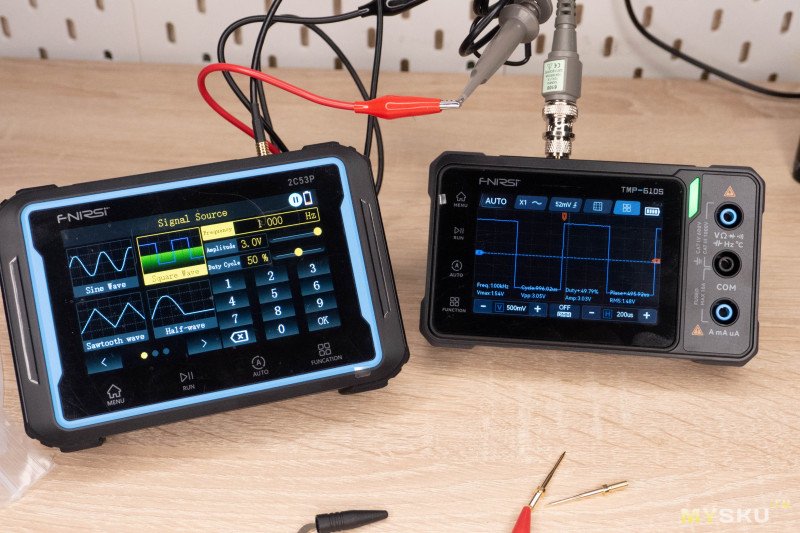

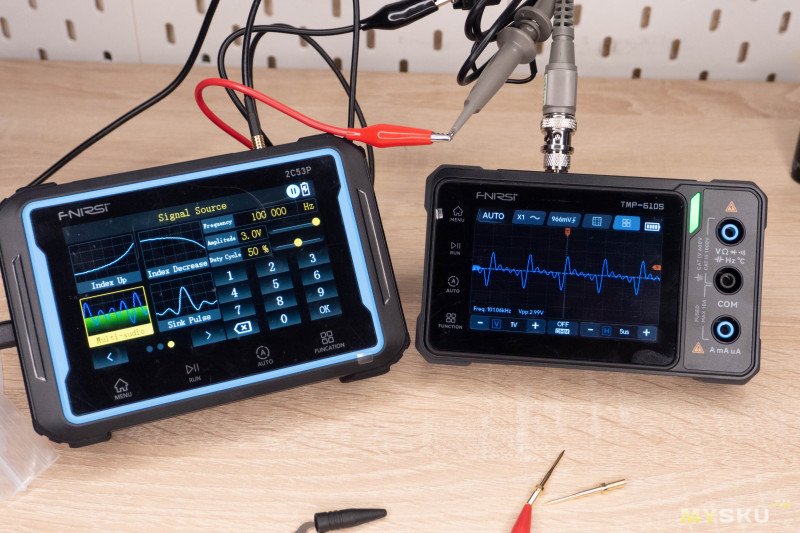

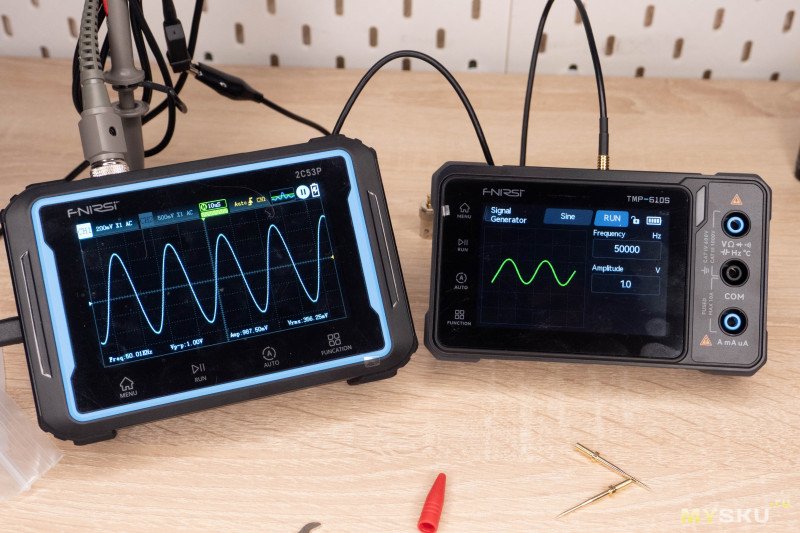

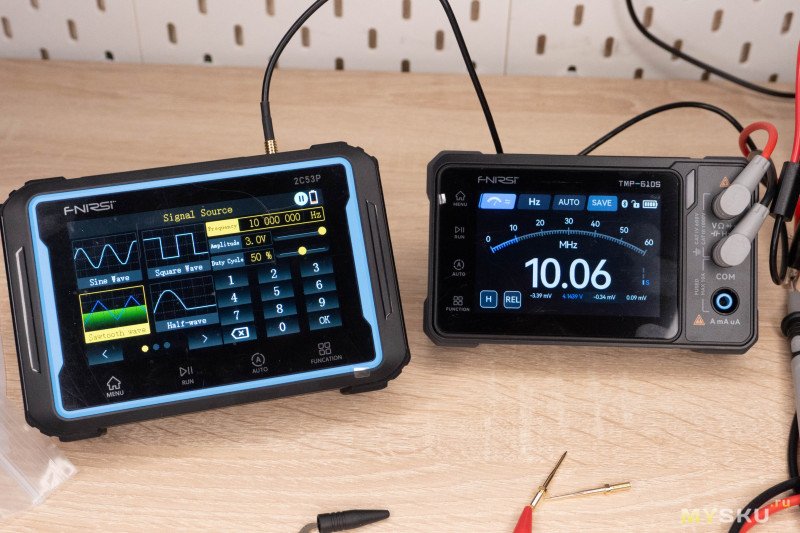

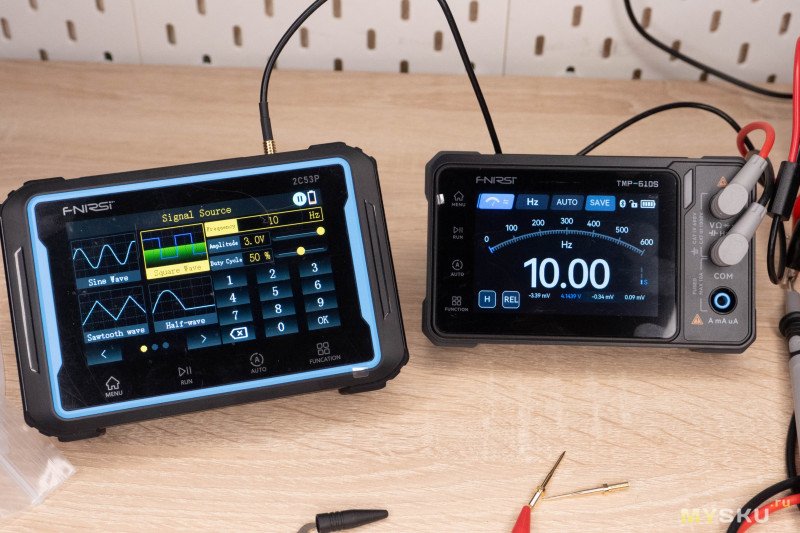

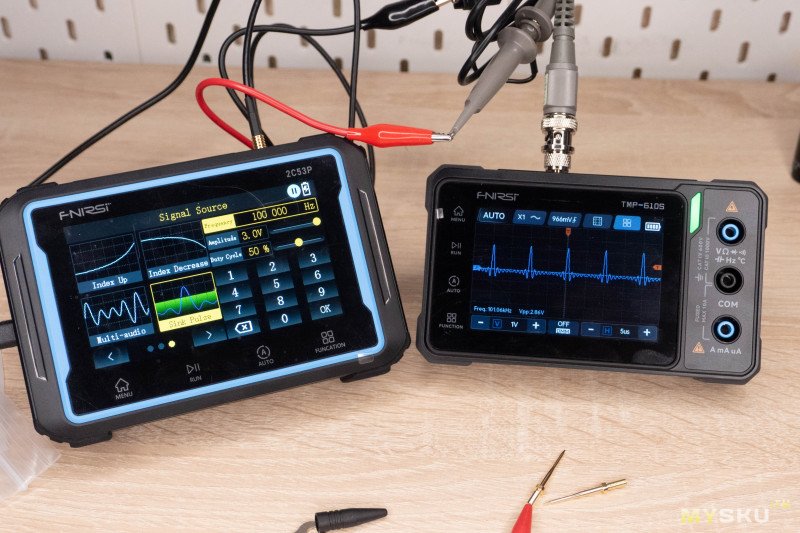

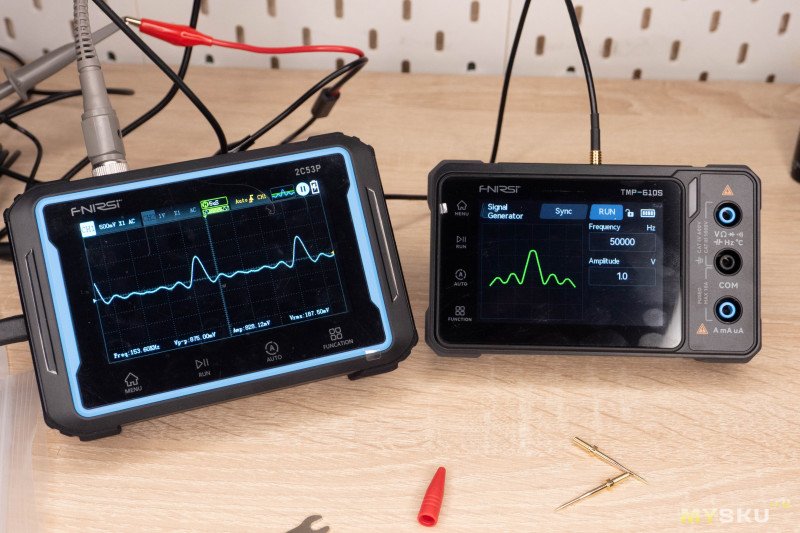

И снова в качестве источника будет старший брат — FNIRSI 2C53P, он как раз умеет выдавать до 10мГц, правда меандр держит до 5мГц. До 1Мгц всё красиво.

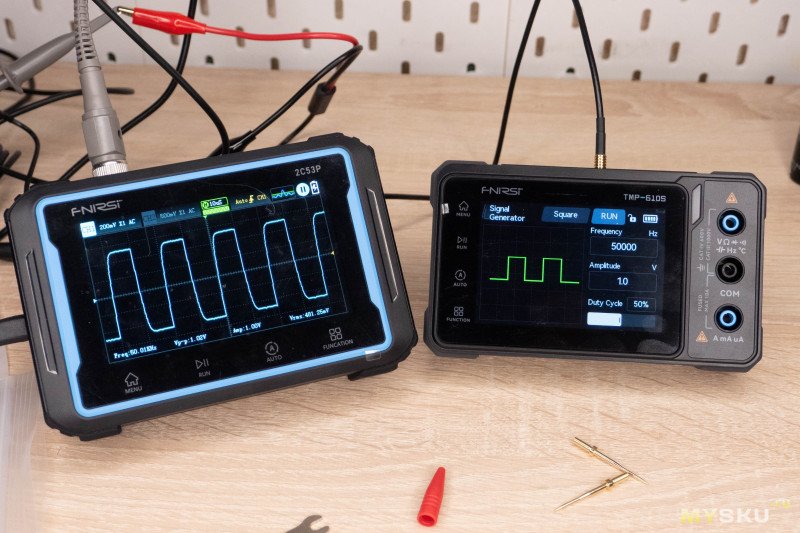

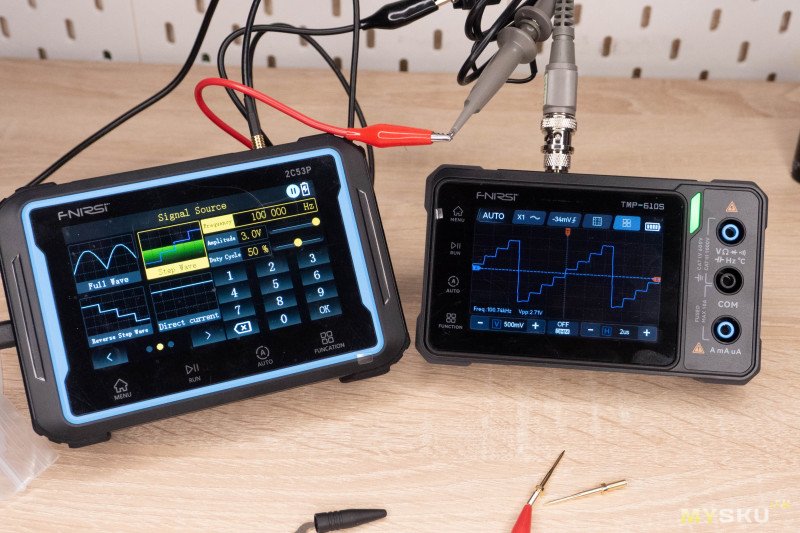

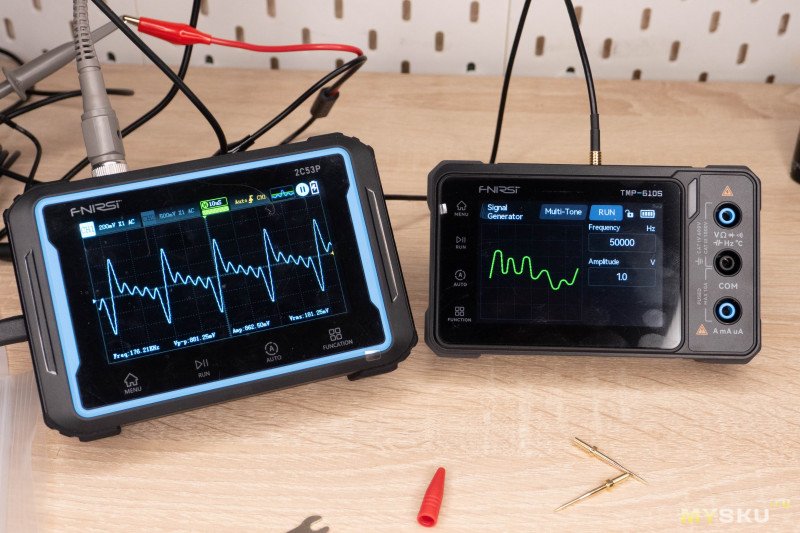

После трех углы сглаживаются, а на 10 уже получается синус. Думаю с нормальным генератором сигналов картина была бы немного лучше, т.к. тут и 2C53P не вытянул.

В остальном различные формы читаются нормально.

Генератор сигналов

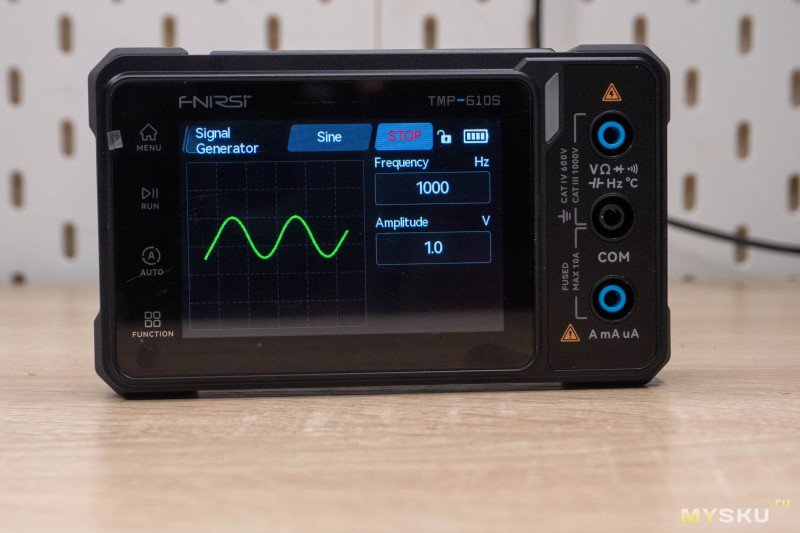

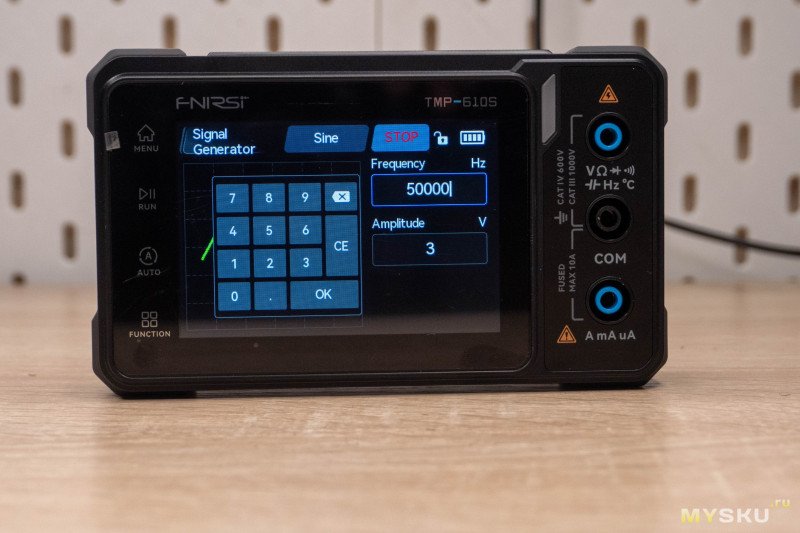

В данной модели он звезд с неба не хватает — всего 50кГц, но хотя бы интерфейс удобный.

Кнопка в верхней части открывает меню форм.

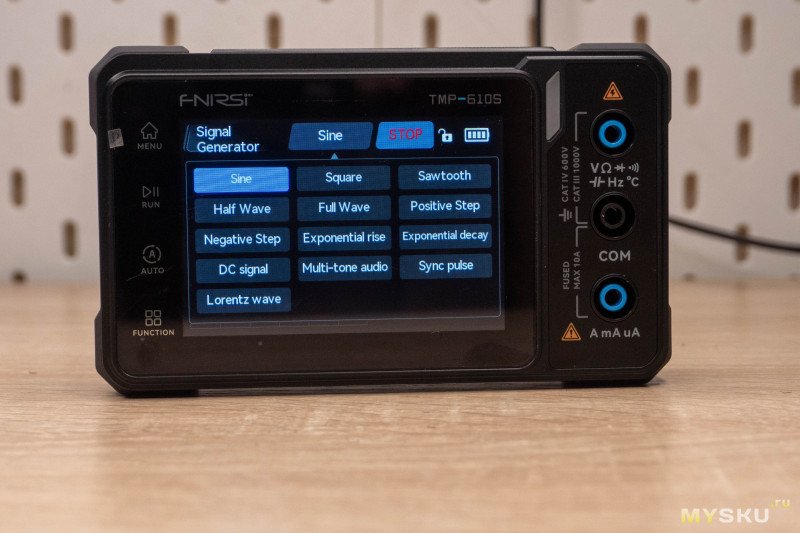

Всего их 13 штук, включая постоянное напряжение.

Настройки

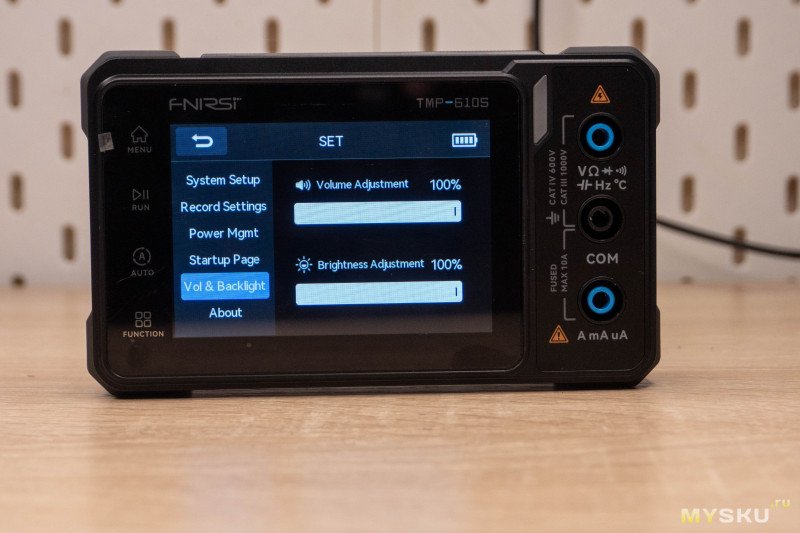

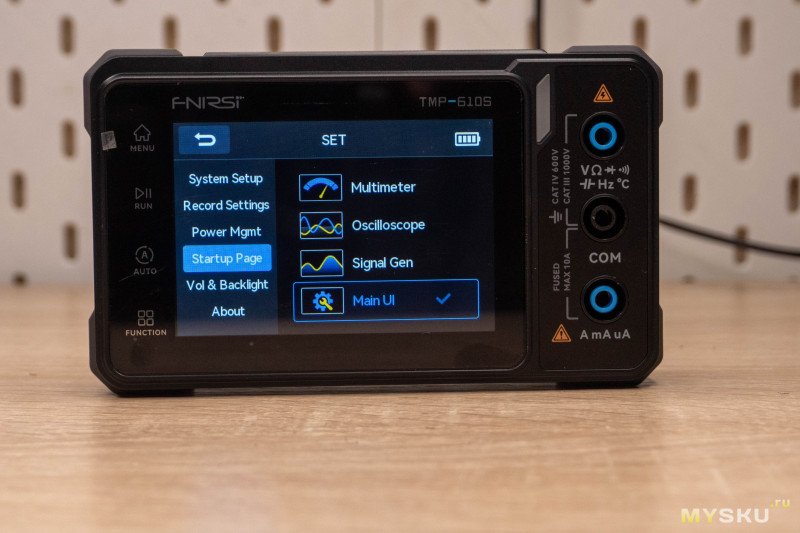

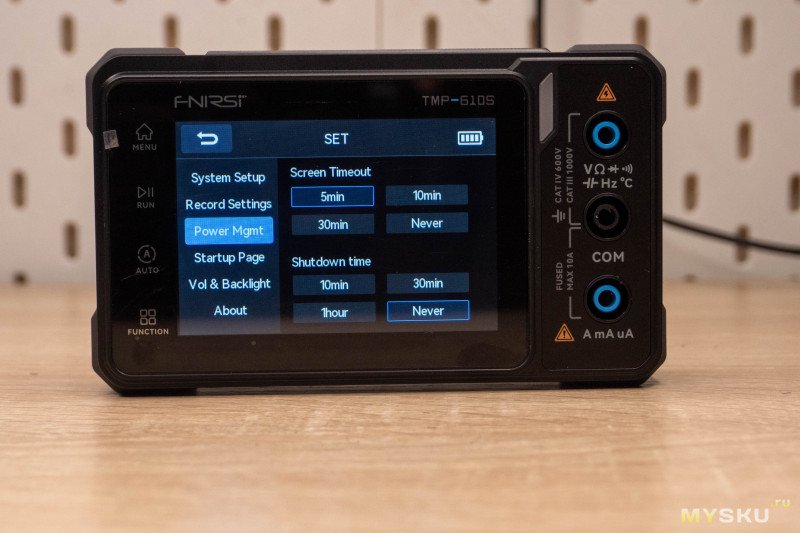

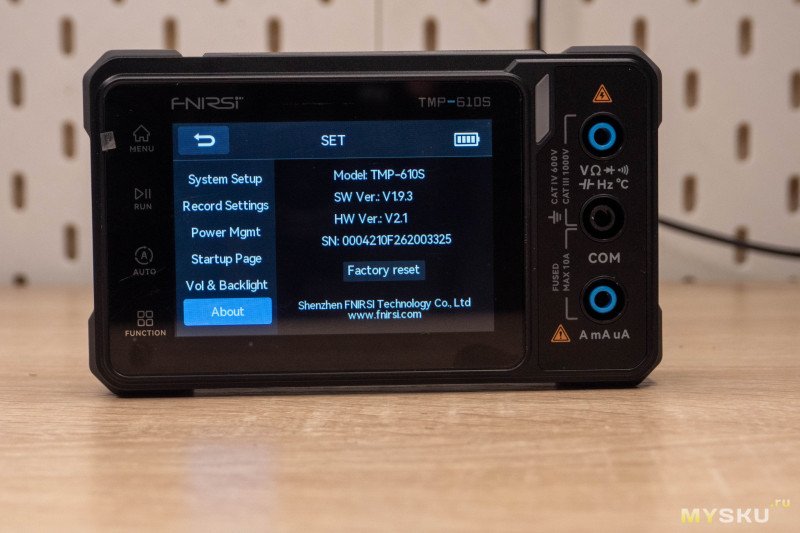

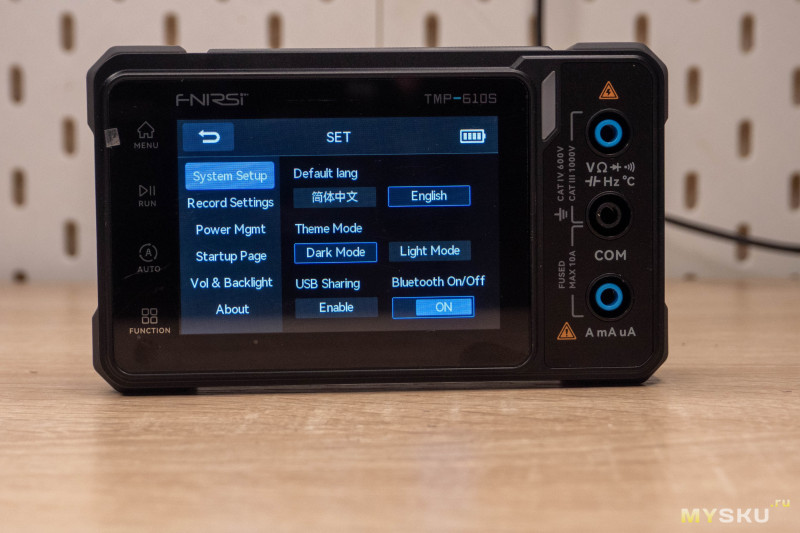

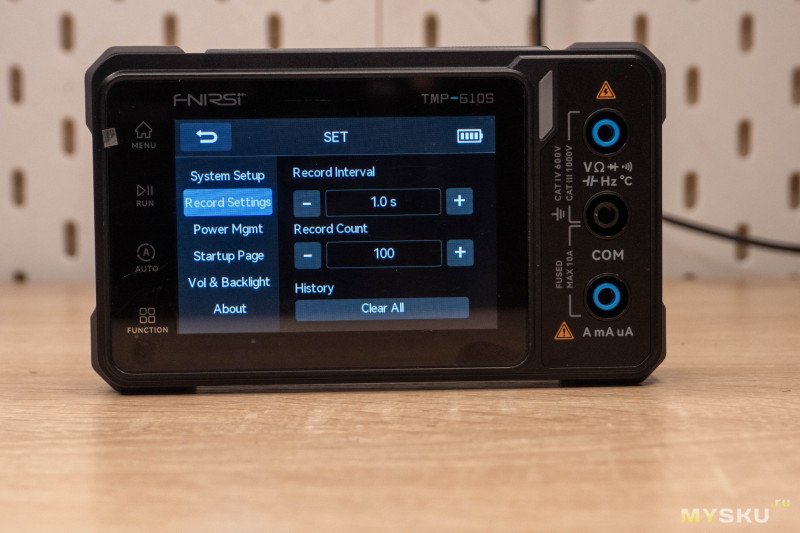

Инженеры решили не создавать список с прокруткой, вместо этого наделав вкладок. В первой меняется язык интерфейса, тема оформления, активируется монтирование накопителя и Bluetooth модуль. Во второй продублированы настройки формирования списка. Третья посвящена энергосбережению: время затухания экрана и вход в режим ожидания. В четвертой можно выбрать инструмент по умолчанию, либо выводить список как это делается при первом включении. В пятой регулируется яркость подсветки и громкость звуков, ну и в шестой отображается информация об устройстве и есть кнопка общего сброса.

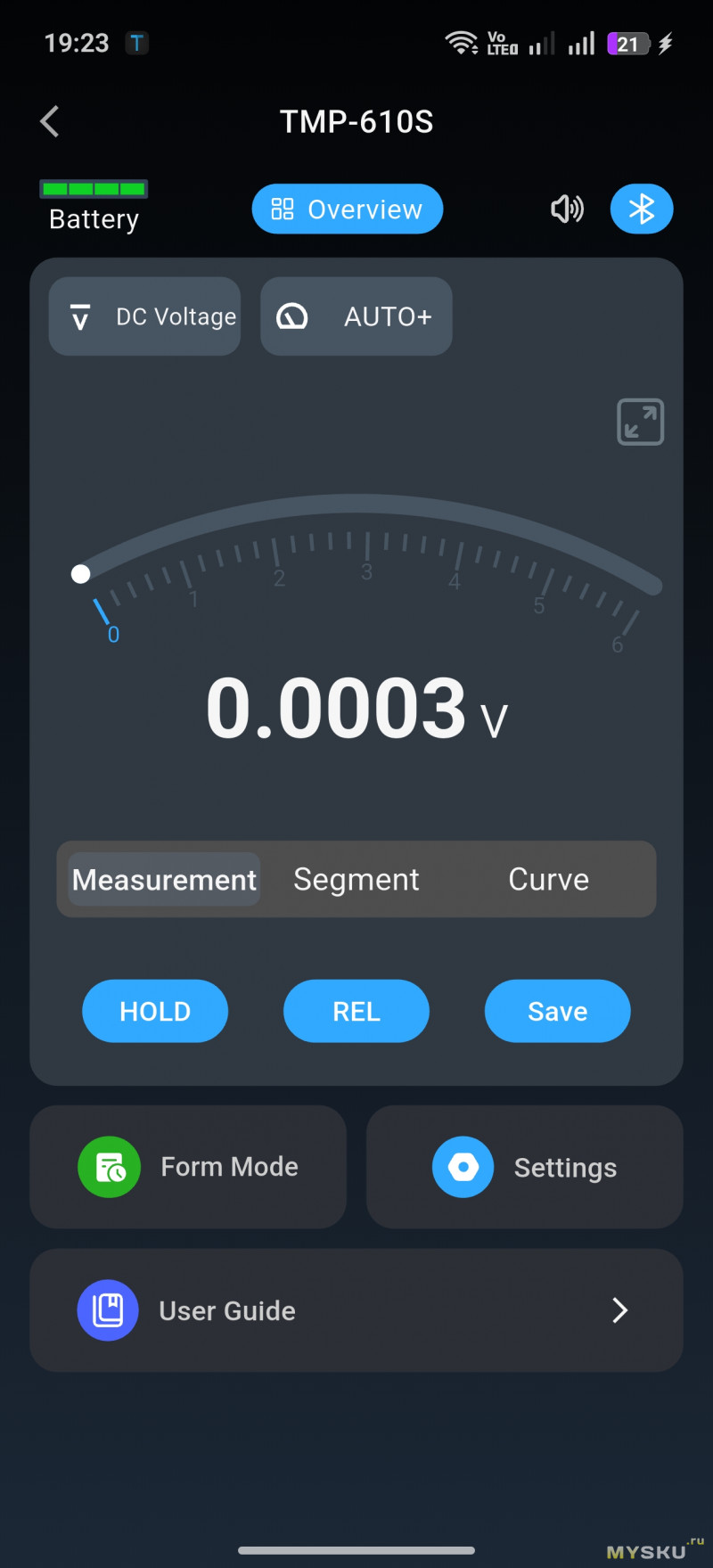

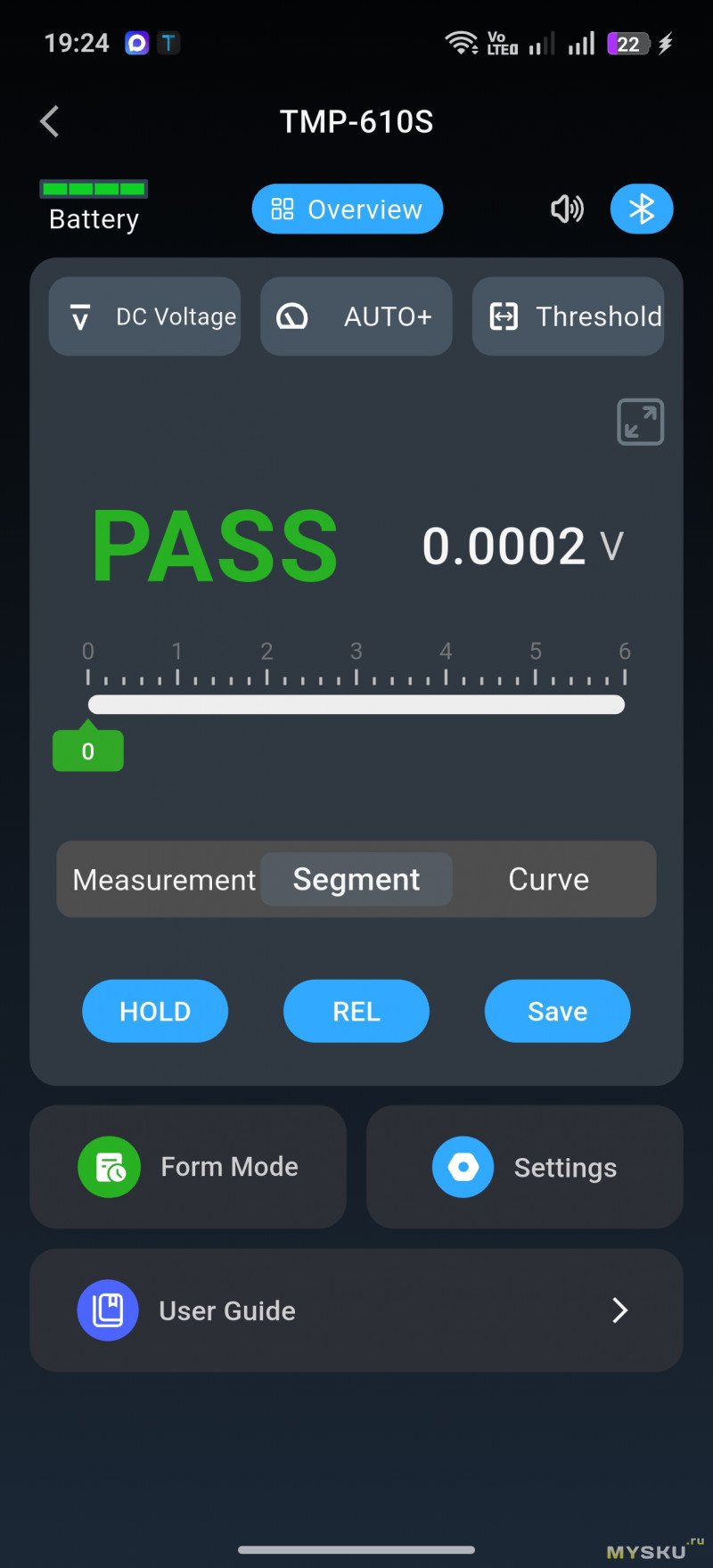

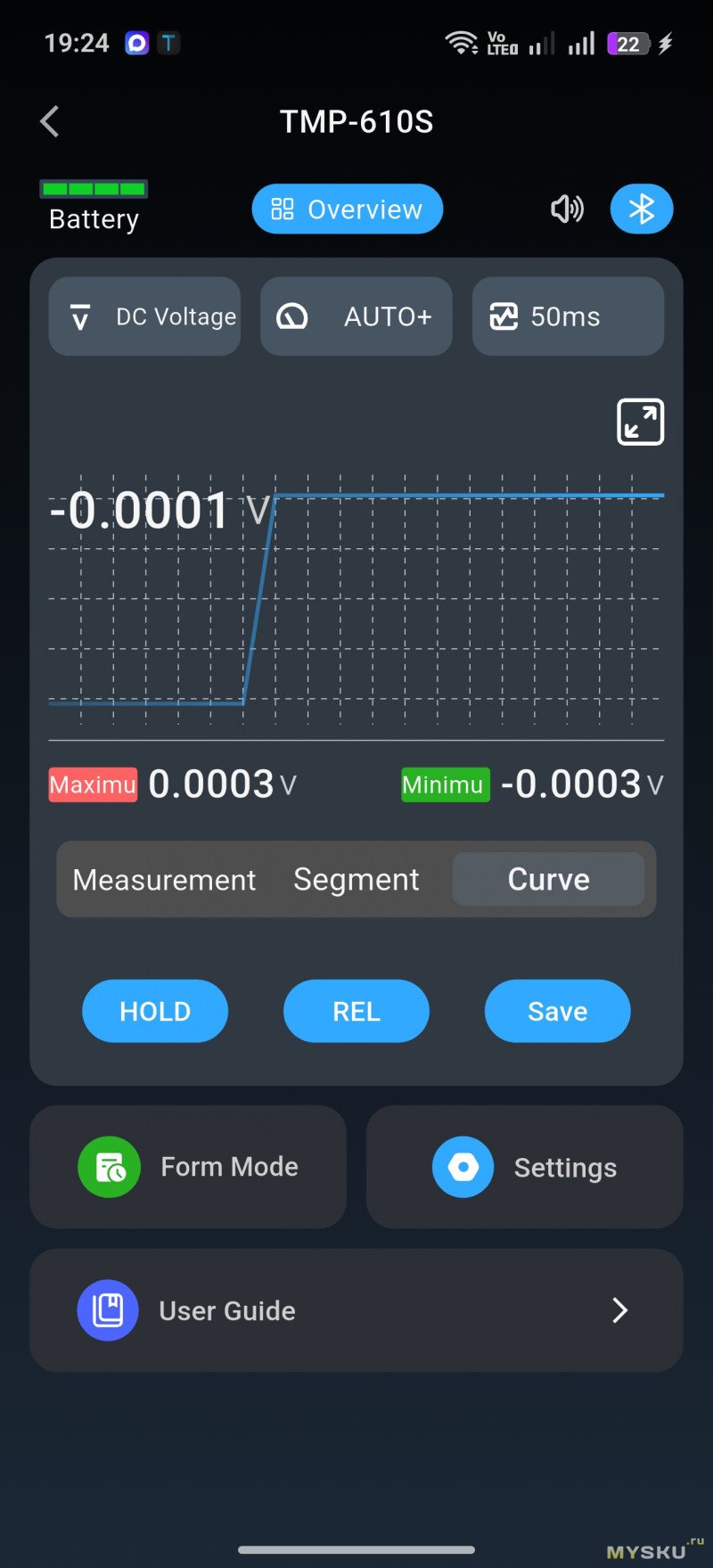

Мобильное приложение работает только в режиме мультиметра, но немного расширяет его возможности.

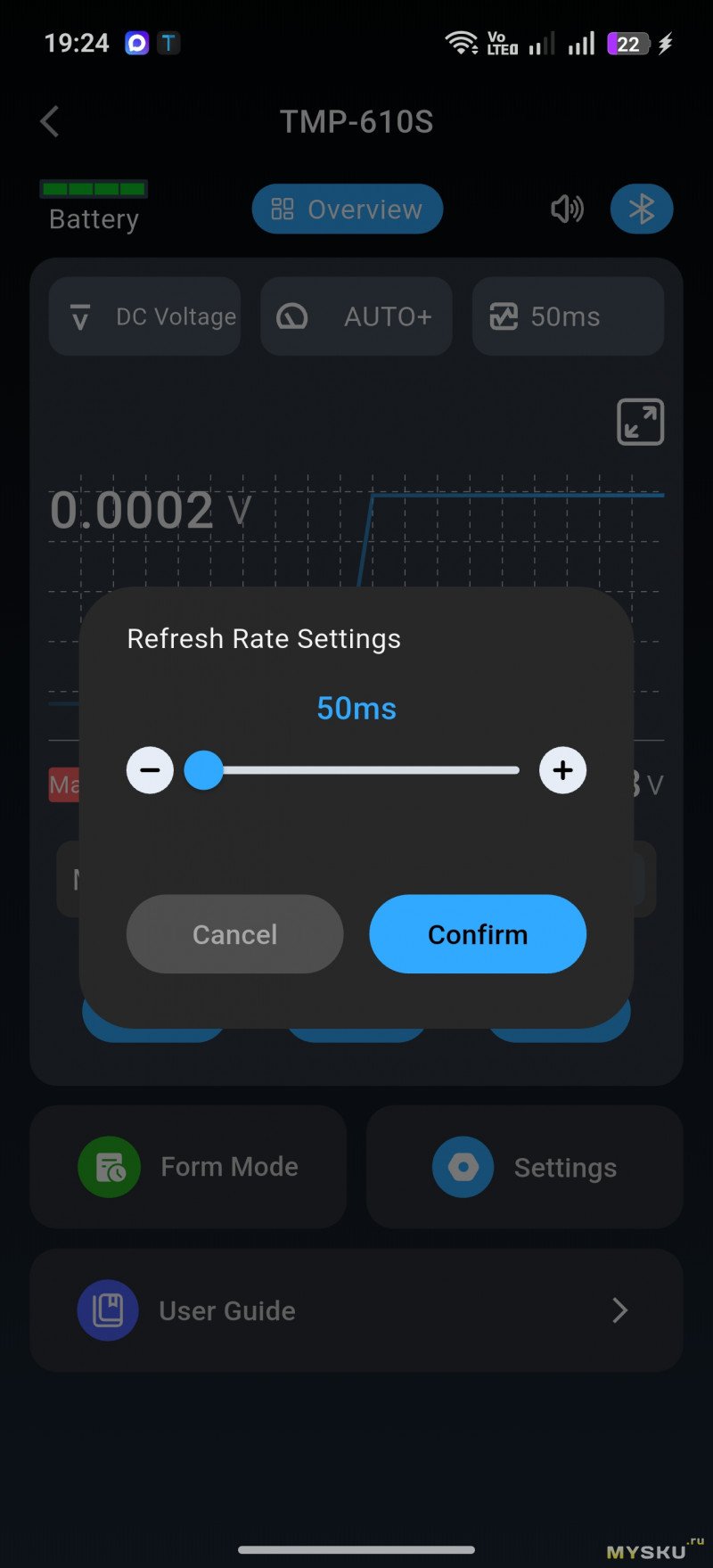

В режиме графика скорость обновления регулируется от 50 до 3000мс, что удобно для длительного мониторинга.

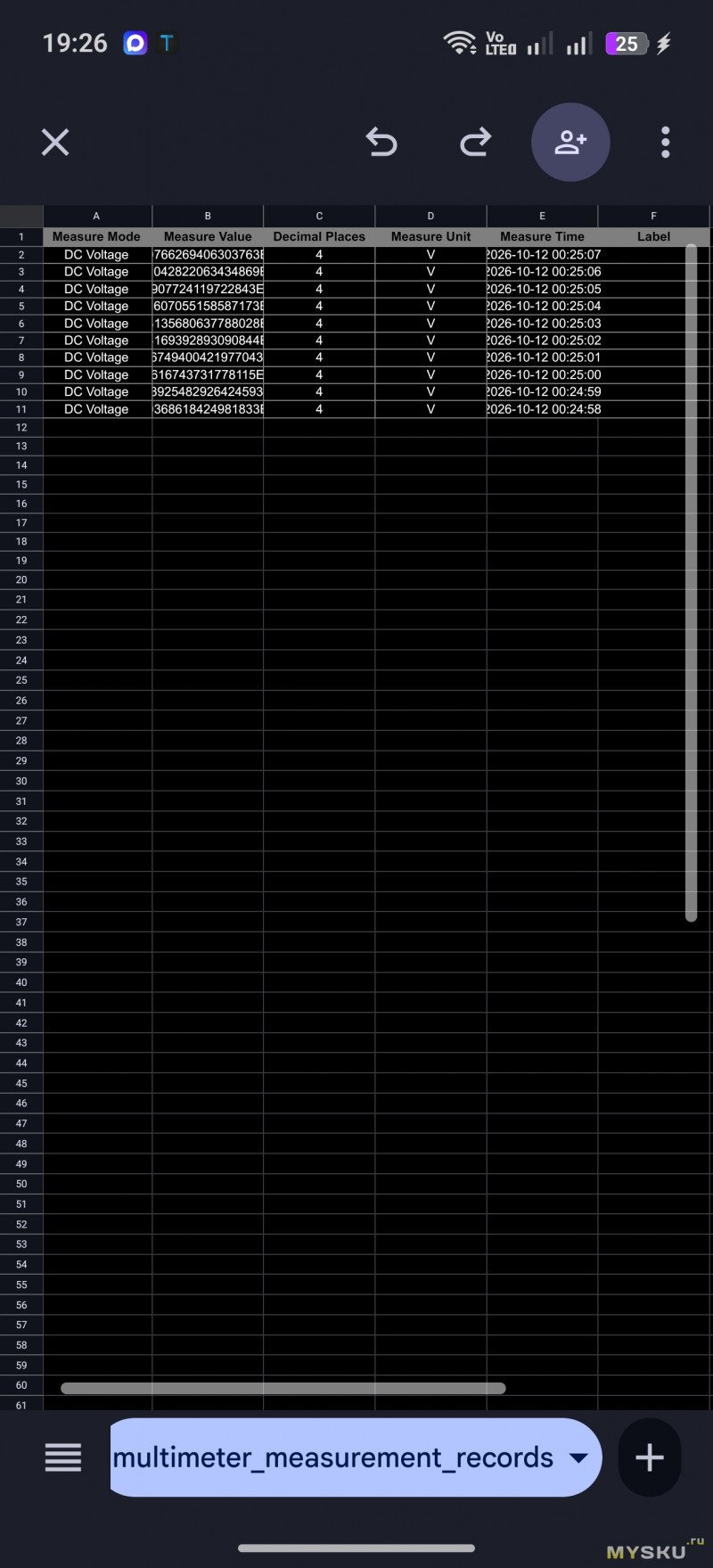

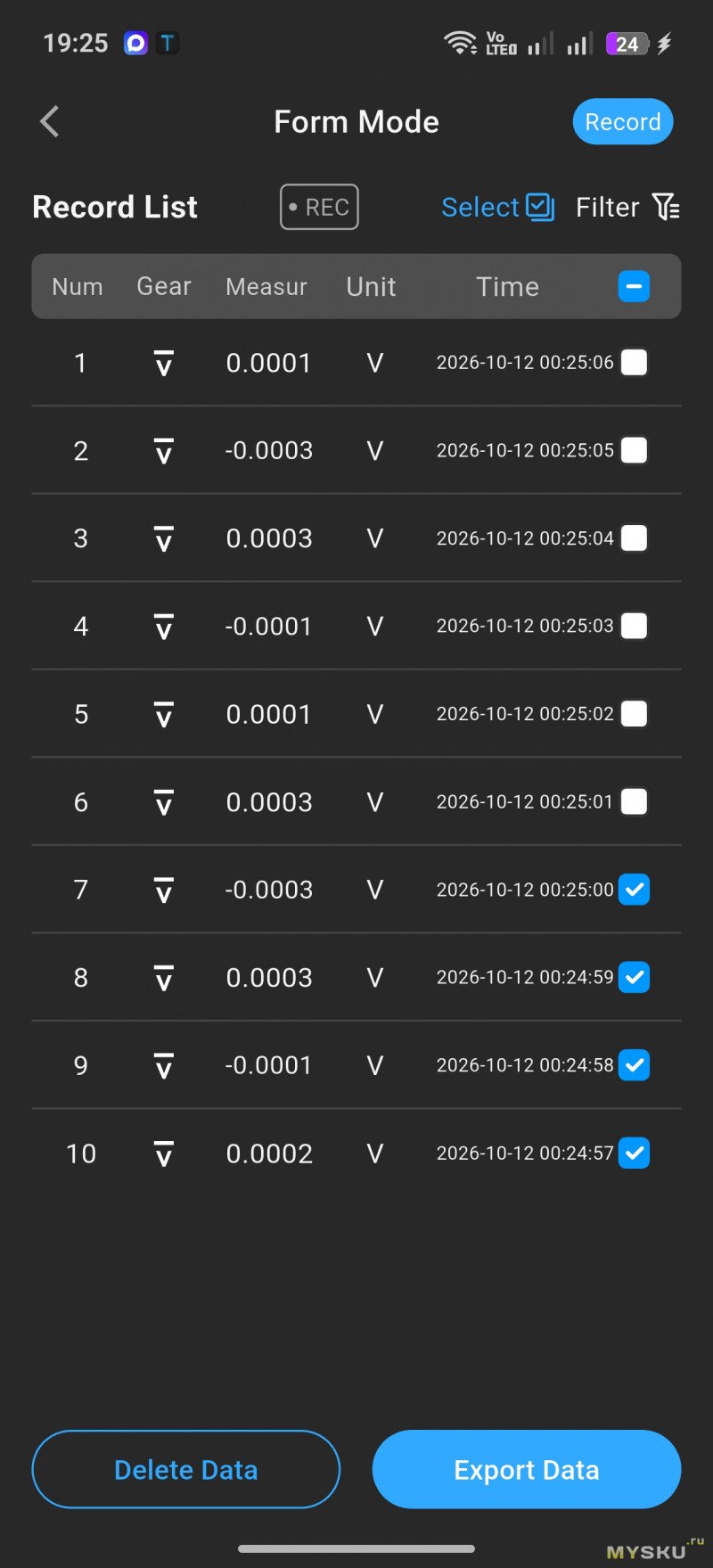

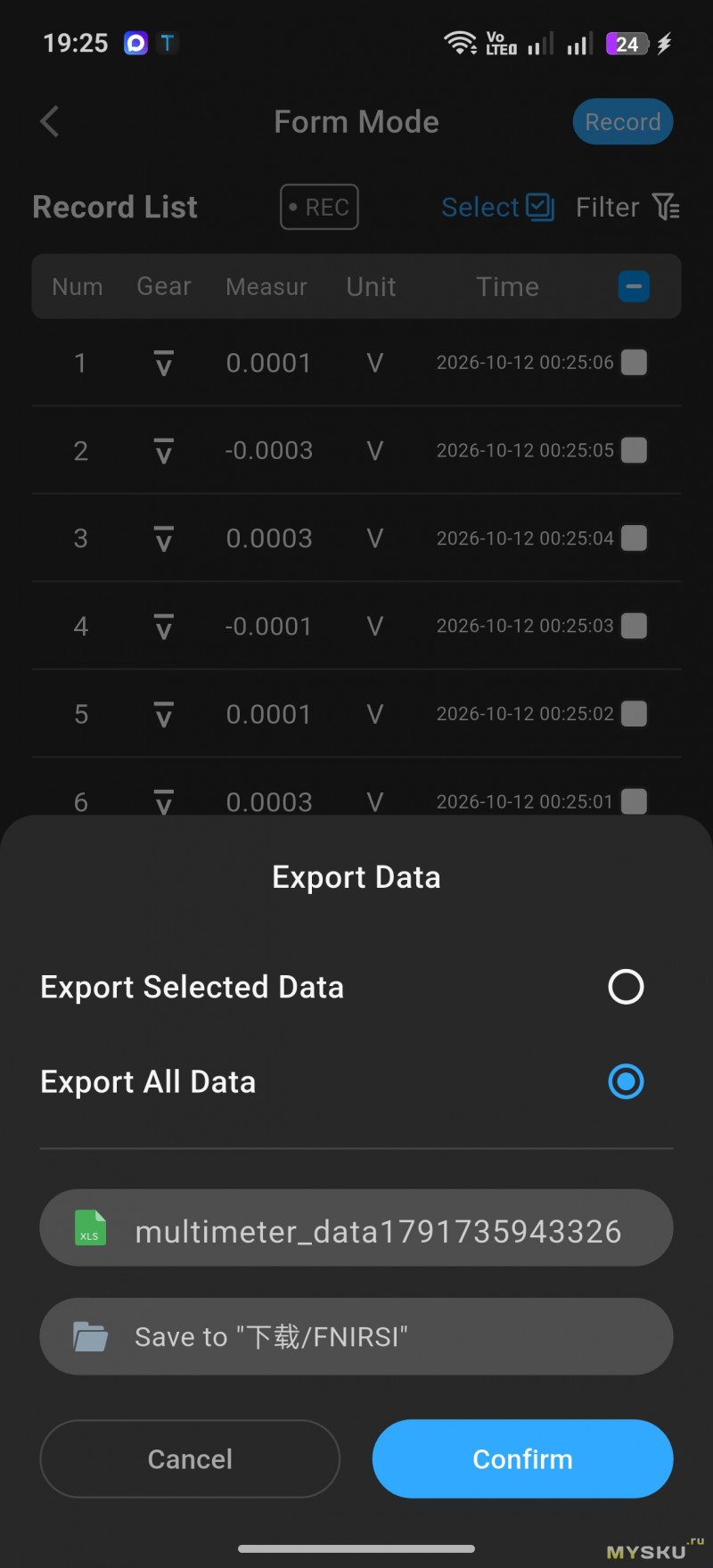

А данные из режима записи можно сразу экспортировать в табличный документ.

Итоги

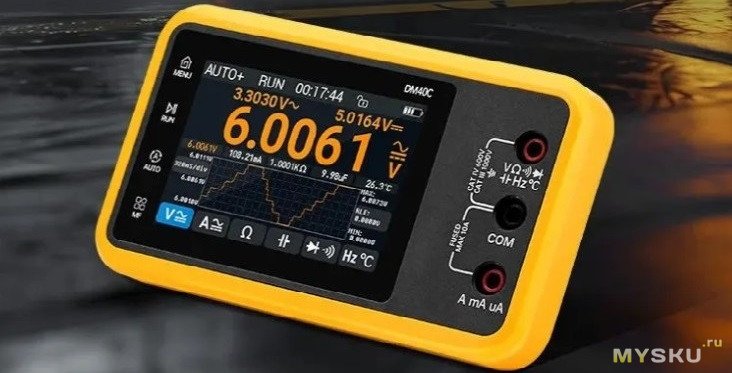

Как по мне, мультиметр получился вполне годный. Скорость выборки хорошая, точность во всех режимах отличная. Кстати, в инструкции интерфейс несколько отличается и смахивает на другую модель. Но мне кажется, что финальный вариант выглядит менее нагруженно и не потерял информативности.

Лично мне проще подключить отдельный генератор с осциллографом, чем обвешивать проводами универсальный «комбайн», снижая его мобильность. В каких-то сценариях лишняя функциональность конечно может выручить, когда неожиданно требуется проверить форму сигнала, а с собой только один мультиметр, но стоит ли переплачивать за это почти вдвое?

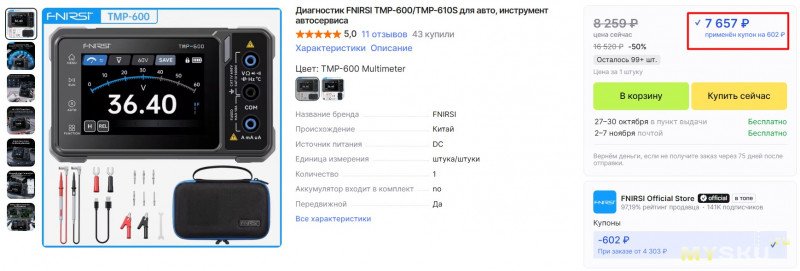

Купон FNSCD415 снижает цену на 600+ рублей
