Оживление псевдо-"Apple A2347" зарядного
Обычно мелкие зарядные устройства при выходе из строя ремонтировать даже не пытаются.
Но иногда под руками оказывается горсть радиодеталей и соответствующий инструмент.
Легкое чтиво.
Итак, подопытный экземпляр — закос под зарядку для айфона:
Как давно заведено в Китае — с металлической пластиной внутри, для более благородных тактильных ощущений:
Стрельнули электролитические конденсаторы по выходу, оба:
То ли в последнее время технологии их производства круто шагнули вперед в плане удельной емкости. то ли они тут просто стояли перемаркированные:
Потому что 470 мкФ/16 В для конденсатора диаметром 6 и высотой 11 мм как-то сильно круто. Надерганные из чекового принтера конденсаторы диаметром 8 и высотой 10 мм, оказавшиеся под руками, при таком же заявленном рабочем напряжении имеют емкость 220 мкФ, и это выглядит правдоподобнее.
Меняем оба:
Припаяны они были явно бессвинцовым припоем, потому что без добавки температуры нагрева паяльника вылезать они не хотели.
Подкидываем нагрузку, убеждаемся что зарядное устройство работает, и можем переходить к окончательной сборке.
Из корпуса удаляем груз-утяжелитель, по краю наносим силиконовый герметик:
Собираем корпус обратно, дожидаемся полимеризации герметика — за ночь как раз успеет — и устройство успешно восстановлено.
Но иногда под руками оказывается горсть радиодеталей и соответствующий инструмент.
Легкое чтиво.
Итак, подопытный экземпляр — закос под зарядку для айфона:
Как давно заведено в Китае — с металлической пластиной внутри, для более благородных тактильных ощущений:Стрельнули электролитические конденсаторы по выходу, оба:То ли в последнее время технологии их производства круто шагнули вперед в плане удельной емкости. то ли они тут просто стояли перемаркированные:Потому что 470 мкФ/16 В для конденсатора диаметром 6 и высотой 11 мм как-то сильно круто. Надерганные из чекового принтера конденсаторы диаметром 8 и высотой 10 мм, оказавшиеся под руками, при таком же заявленном рабочем напряжении имеют емкость 220 мкФ, и это выглядит правдоподобнее.Меняем оба:
Припаяны они были явно бессвинцовым припоем, потому что без добавки температуры нагрева паяльника вылезать они не хотели.Подкидываем нагрузку, убеждаемся что зарядное устройство работает, и можем переходить к окончательной сборке.
Из корпуса удаляем груз-утяжелитель, по краю наносим силиконовый герметик:
Собираем корпус обратно, дожидаемся полимеризации герметика — за ночь как раз успеет — и устройство успешно восстановлено.
Самые обсуждаемые обзоры
| +99 |
6718
329
|
| +79 |
5060
69
|
| +95 |
5214
52
|
| +38 |
1272
10
|
часто меняю кондеры в компутерных БП. кондеры сохнут и сигнал PG не включается. заменил и дальше работает.
Судя по всему, там была высокая температура в корпусе.
хотя конечно странно — ни маркировки не показать, ни платы с обратной стороны пока не пристали…
хотя… вижу плевок электролита.
А в остальном мысли верные.
Те, что с алика — поставил в разные устройства за последние полгода уже пару десятков разных номиналов, полет нормальный. Но… с учетом того, что китайцы могли наврать с напряжением(см. два последних электролита — из одной покупки, хе-хе))
А тот Capxon, что на фотке — покупался otron.ru/ps820x25.html
Вы что, всерьёз думаете, что там железная проволока, покрытая медью? А в панасонике прям выводы из чистой-пречистой меди? ))))
Достанте из кошелька монетки в 50коп, 1руб, 2руб, 5руб, 10руб — они все магнитятся. Но изготовлены не из железа. А вот монетки в 10коп. некоторые магнитятся, а некоторые нет, хотя выглядят одинаково ))
1-2-5 руб с 1997 по 2009 г: "Материал монеты не обладает ферромагнитными свойствами".
cbr.ru/cash_circulation/coins/1rub/
«Leads Copper wire with tin electroplate»
content.kemet.com/datasheets/KEM_A4132_APL9V.pdf
Из чистой меди(с покрытием) вроде что-то когда-то встречалось, но не вспомню уже.
Всё, что прошло через мои руки — электролиты с выводами из сплава меди с разным содержанием др. металлов, в том числе и никеля.
Все монеты, которые у меня есть в наличии дома — магнитятся (кроме нескольких по 10коп)
«Материал монеты не обладает ферромагнитными свойствами.»
cbr.ru/cash_circulation/coins/50k/
И 1-5 руб до 2009 г. были медно-никелевыми, немагнитными.

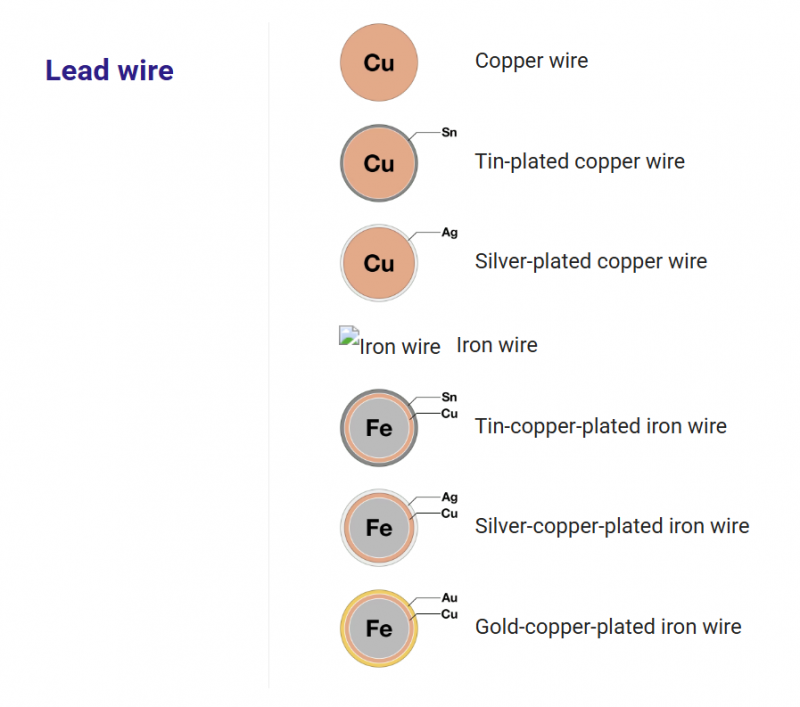

«Iron wire»
www.kohokukogyo.co.jp/en/product/lead-terminal/material/
По поводу выводов кондёров. Возможно был неправ. Т.е. внутри стальной сплав и слой меди, или медного сплава достаточно толстый? Тогда всё равно, для высоких частот будет работать скин-эффект.
работать, конечно, оно будет
но — как-то неблагородно, что ли, без пиететов, по-простому… ))
