Зарядное устройство "2-в-1" BK372 и его ремонт
На первый взгляд это обычное китайское многопортовое ЗУ.
Только у него почему-то работает только канал быстрой зарядки, а 5 вольт на выходе нет.
Штош, вскрытие покажет.
Добро пожаловать под кат!
Тут нам обещают поддержку QC3.0:
В наличии три выходных порта, из них один быстрый:
Тут не совсем понятно, что имели в виду:
5В/5А эта коробочка сможет выдать разве что по обоим каналам сразу.
Хррусть — и пополам!
Плата крупным планом, вид сверху:
и снизу:
Она текстолитовая и сделана довольно-таки по уму — горячие и холодные части разнесены.
В данном зарядном имеются два почти независимых импульсных источника питания(всё же входной выпрямитель с фильтром у них общий). Поэтому быстрый канал работает нормально, а вот пятивольтовый при включении выдает скачок напряжения до 10-12 В и уходит в защиту.
ШИМ-контроллер быстрого канала«8115E» — ME8115BD7G:
FT4rAA — контроллер QC
ШИМ-контроллер пятивольтового канала — HA8121C
Да, вот такой у него антишпионский даташит.
Конденсатор входного фильтра — 15 мкФ, 400 В:
В поиске причин неисправности сначала нашелся отвалившийся вывод электролитического конденсатора:
Пропаиваем, включаем, обламываемся.
Потом достаём мультиметр, прозваниваем конденсатор и узнаем, что он пробит.
Меняем конденсатор на другой:
Попутно прозваниваем диод Шоттки и узнаем, что ему тоже досталось. Выковыриваем аналогичный из обломков платы от плазменной панели, припаиваем. Заодно пропаиваем все выходные разъёмы, потому что местами они шатаются в текстолите.
Включаем в розетку ещё раз, видим на выходе нормальное напряжение питания. После этого корпус можно заклеивать обратно.
Только у него почему-то работает только канал быстрой зарядки, а 5 вольт на выходе нет.
Штош, вскрытие покажет.
Добро пожаловать под кат!
Тут нам обещают поддержку QC3.0:
В наличии три выходных порта, из них один быстрый:Тут не совсем понятно, что имели в виду:5В/5А эта коробочка сможет выдать разве что по обоим каналам сразу.Хррусть — и пополам!
Плата крупным планом, вид сверху:и снизу:Она текстолитовая и сделана довольно-таки по уму — горячие и холодные части разнесены.В данном зарядном имеются два почти независимых импульсных источника питания(всё же входной выпрямитель с фильтром у них общий). Поэтому быстрый канал работает нормально, а вот пятивольтовый при включении выдает скачок напряжения до 10-12 В и уходит в защиту.
ШИМ-контроллер быстрого канала«8115E» — ME8115BD7G:
FT4rAA — контроллер QCШИМ-контроллер пятивольтового канала — HA8121CДа, вот такой у него антишпионский даташит.Конденсатор входного фильтра — 15 мкФ, 400 В:
В поиске причин неисправности сначала нашелся отвалившийся вывод электролитического конденсатора:Пропаиваем, включаем, обламываемся. Потом достаём мультиметр, прозваниваем конденсатор и узнаем, что он пробит.
Меняем конденсатор на другой:
Попутно прозваниваем диод Шоттки и узнаем, что ему тоже досталось. Выковыриваем аналогичный из обломков платы от плазменной панели, припаиваем. Заодно пропаиваем все выходные разъёмы, потому что местами они шатаются в текстолите.Включаем в розетку ещё раз, видим на выходе нормальное напряжение питания. После этого корпус можно заклеивать обратно.
Самые обсуждаемые обзоры
| +40 |
1037
44
|
| +123 |
5866
128
|
| +54 |
4078
130
|
| +37 |
2575
45
|
Не электроника, до такого снижения характеристик не доводим.
Озон, похожая зарядка, заказываем. Получаем новую зарядку. И старую на запчасти в большую коробку.
И ещё в плюсе.
И так почти со всем массовым.
Вроде и паяльников с овцелографами полквартиры, а ремонтировать нечего, эх. Тупо невыгодно.
1- много времени которое занять нечем.
2- не требуются лишние траты и движения. Те же детали берутся бу.
3 — дофига свободного места.
вот обозреваемый случай с этой точки зрения — просто идеальный вариант, потому что тут и трещины в пайке, и дохлый конденсатор. оно с одной стороны просто, с другой развивает внимательность, ну и конденсатор — типовая неисправность.
Пришел человек покупать ЗУ, в магазине берут новое ЗУ и проверяют тут же на прилавке, телефон гаснет, тут же вынимается из кармана еще один телефон товарища, который после подключения ЗУ тоже гаснет… как потом выяснилось, оно всегда работало на 9В. Было это давно, примерно когда подобные режимы только появились, год не помню. Всем до сих пор даю рекомендацию — с устройствами, поддерживающими только 5-вольтовые зарядки, только такие и использовать. На всякий случай — кто его знает, как там этот триггер переключится
а 5-вольтовых с критично завышенным напряжением не видел
Начинающий тут может близко познакомиться с 220 вольтами, если будет достаточно любопытным и полезет тыкать мультиметром во включённом состоянии.
Я вот в школьном возрасте блок питания пытался переделать. С тех пор стараюсь общаться с низковольтовой электроникой…
в бп можно познакомится уже с ~300В постоянного тока.
например мы уверены в качестве этого зарядного и в его схемотехнике. и оно устраивает. и издох в нём конденсатор. или разъем отвалился. чего б не поменять конденсатор и разъем не пропаять? потому что зарядное точно такое же по виду и у того же продавца может быть уже совсем другим.
а если например издохло оно, разбираем — а там не схемотехника а шляпа. или шимка выгорела и половину деталей унесла. шимки-то недорогие, но заказывать, ждать…

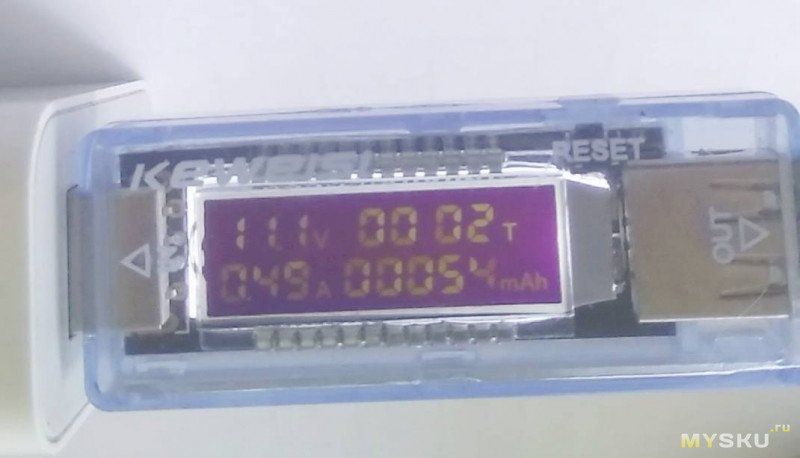

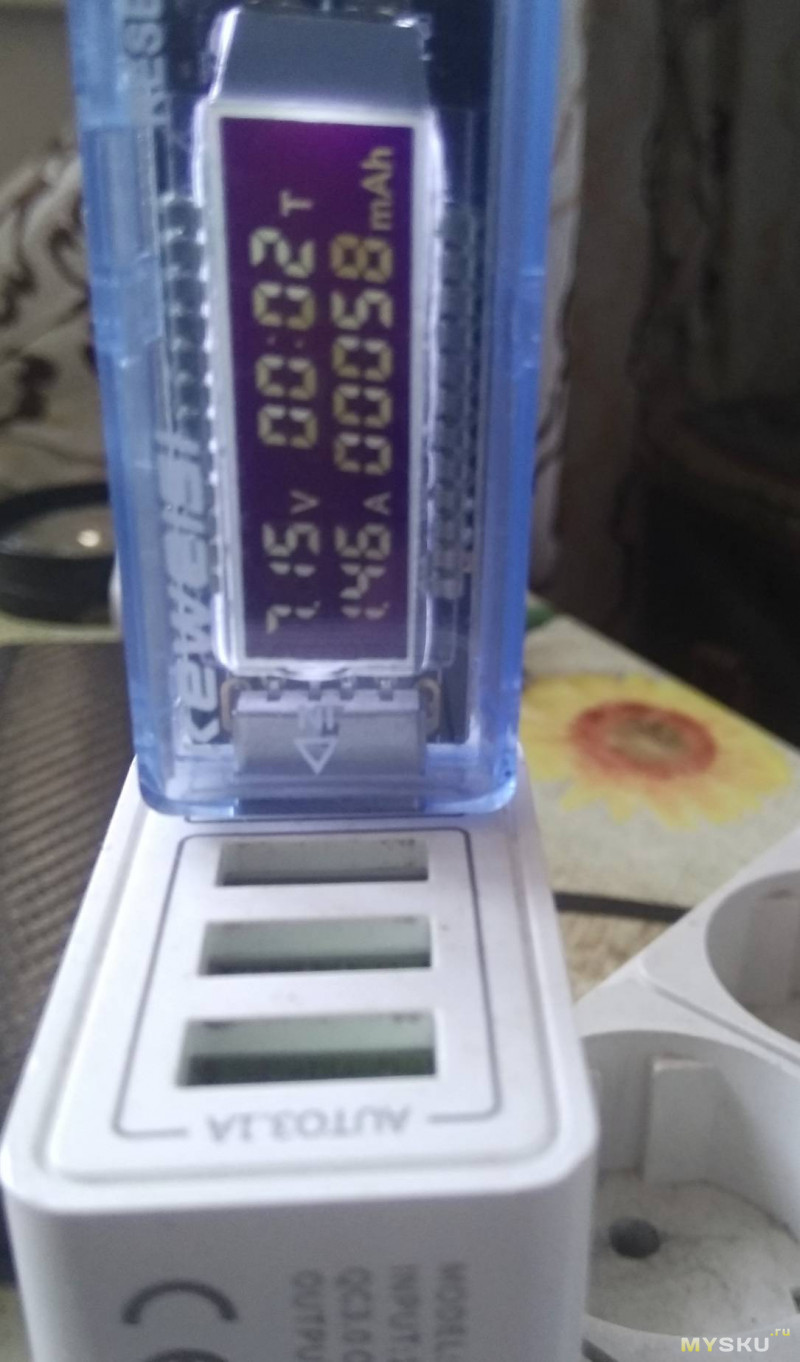

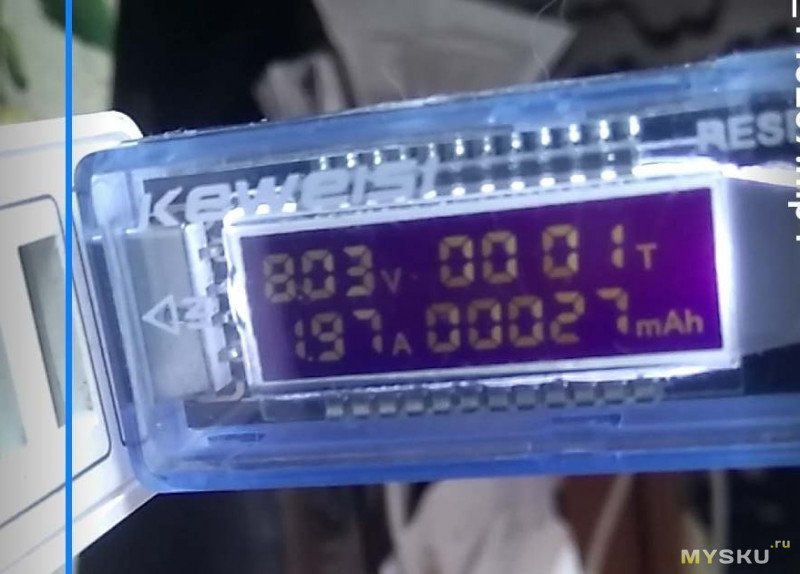

Поглядел, модель KWS-V20, типа до 20 вольт и 3,1 ампера
mysku.club/blog/aliexpress/38440.html

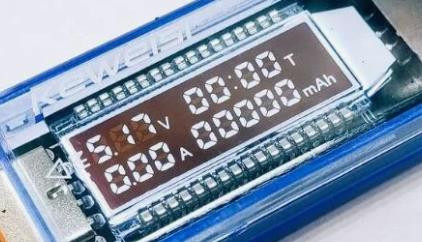

Если кто имеет такой показометер может фотку сделат где есть больше ??
