Телевизор SONY KDL-32WE613 | Моргает красный индикатор 6 раз, замена подсветки

Приветствую!

В ремонт принесли телевизор Sony с дефектом — иногда не включается или при работе выключается, при этом начинает моргать красный индикатор внизу телевизора (6 раз и так по кругу).  Разберем телевизор для ремонта и вернем его к жизни.

Внимание! Автор статьи не несет ответственности за ваши действия. Все работы вы выполняете на свой страх и риск.

Основные характеристики

• Экран: Разрешение HD Ready (1366x768). Используется матрица TFT IPS, обеспечивающая широкие углы обзора до 178°.
• Подсветка: Edge LED с технологией локального затемнения (Frame Dimming).
• HDR: Поддержка стандартов HDR10 и HLG, что улучшает детализацию в темных и светлых сценах.
• Smart TV: Работает на базе ОС Linux (Opera TV / Vewd). Встроены приложения YouTube и Netflix, есть поддержка Wi-Fi и Miracast для трансляции контента со смартфона.
• Обработка изображения: Технология X-Reality PRO для повышения четкости и Motionflow XR 400 Гц для плавности динамических сцен

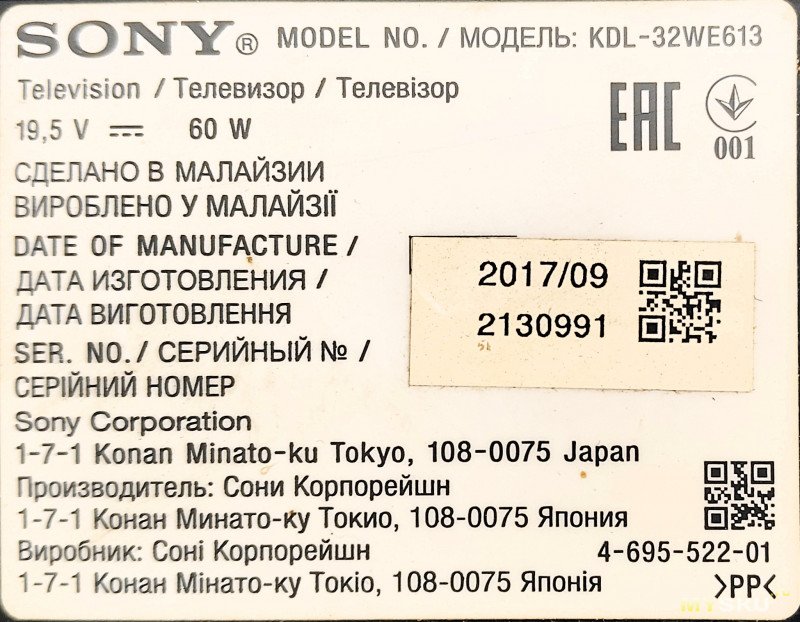

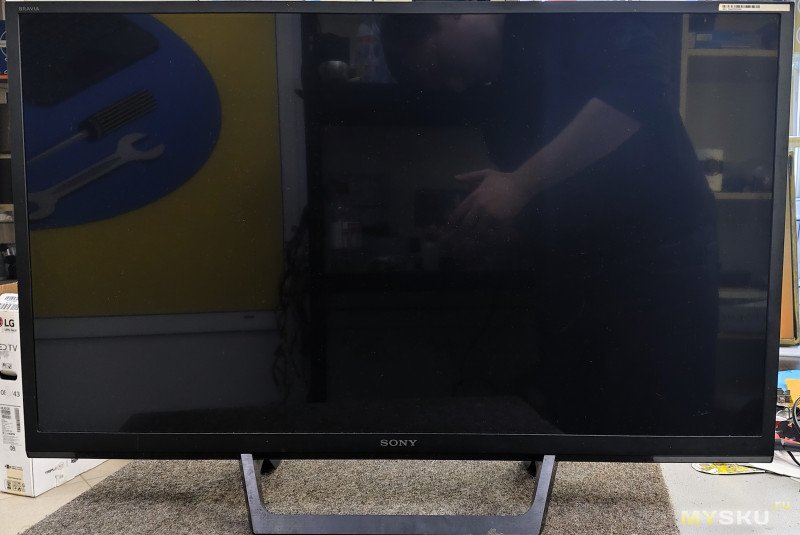

Принесли телевизор с проблемой: во время работы в непроизвольный момент он может отключиться и начинает моргать красный индикатор снизу. Владелец попробовал заменить блок питания (он внешний), но это не помогло.

К слову — телевизор отработал примерно 8 лет

Сколько раз отмаргивает индикатор никто не считал, значит нужно проверить это самостоятельно. По началу телевизор включался и работал, но через некоторое время отключился и индикатор отморгал 6 раз — эта индикация указывает на проблему в подсветке. Но внешне никаких затемнений снизу не видно (подсветка расположена снизу) — все светодиоды работают. Такое же поведение было и у других тв этого производителя и всё же замена подсветки решала проблему.

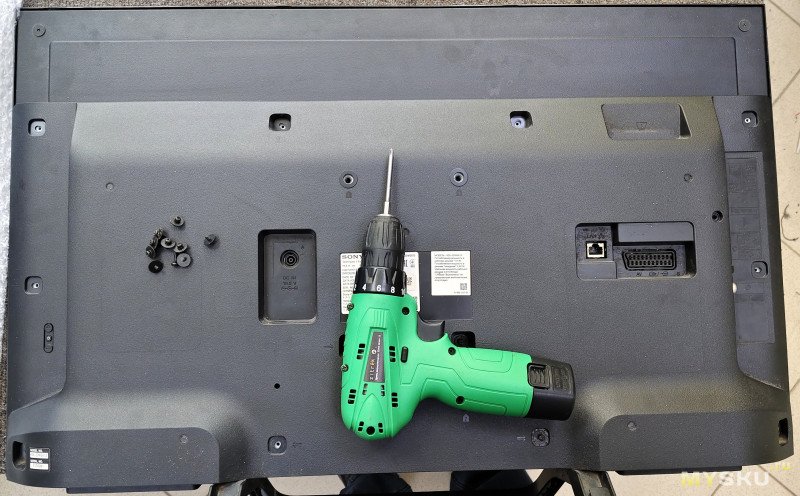

Разберем телевизор. Переворачиваем тв и кладем экраном вниз на ровную мягкую поверхность. Откручиваем винты задней крышки и снимаем её

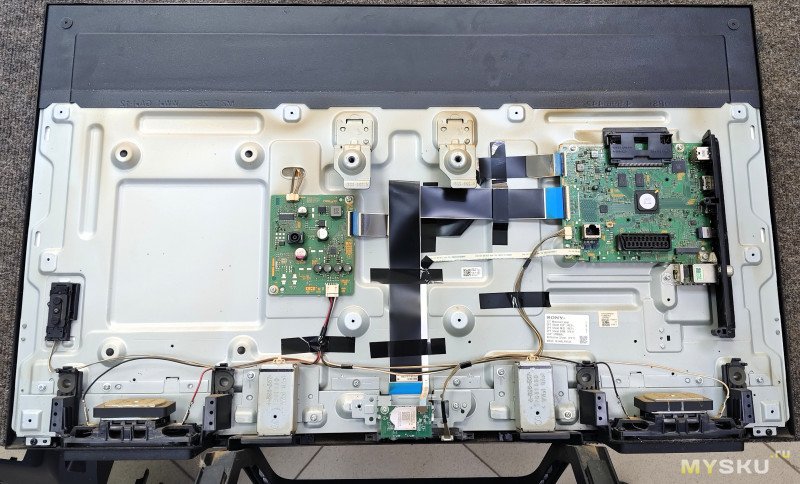

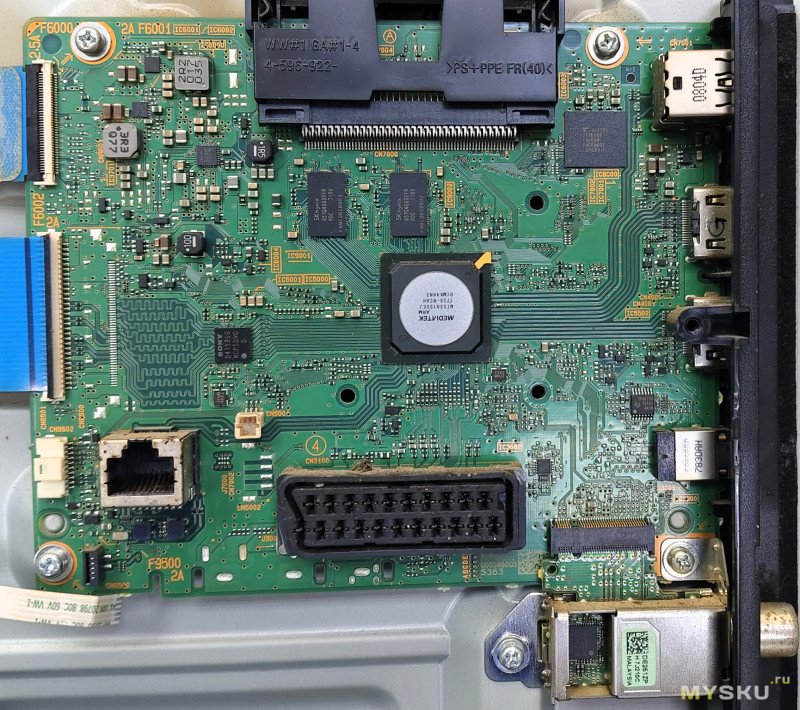

Состав тв — системная плата 1-981-541-23 (173641423)

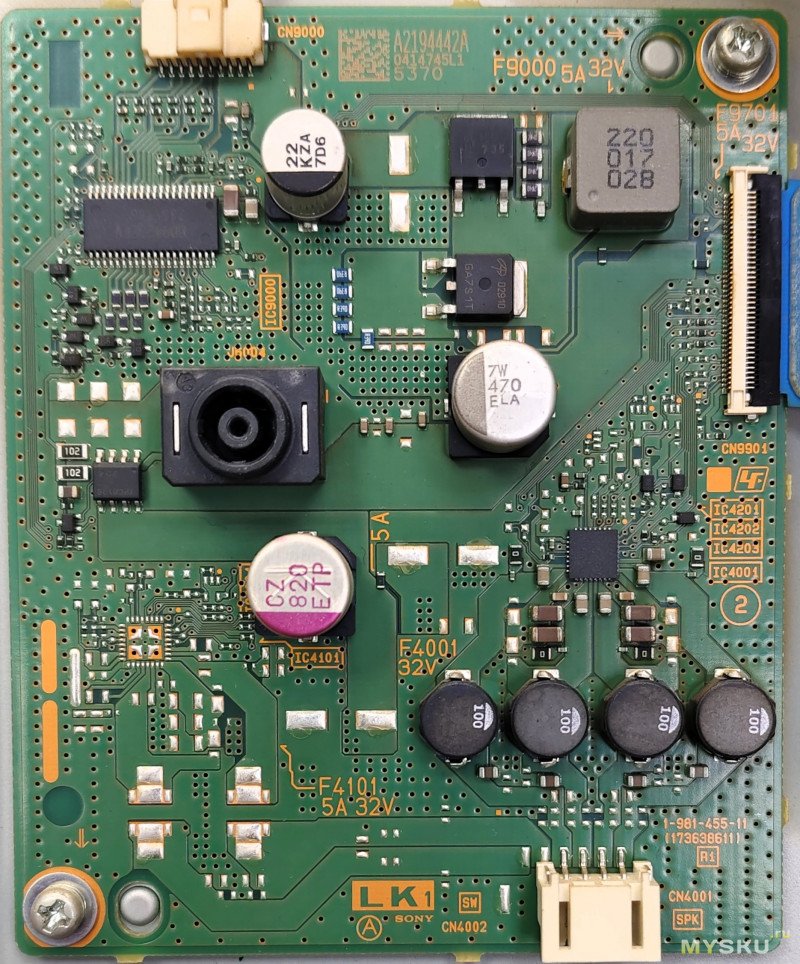

Драйвер светодиодов (подсветка): 1-981-455-11 (173638611)

Отключаем все шлейфы и провода снизу, снимаем ножку и динамики, плату ir приемника. Системную плату и плату драйвера подсветки можно не снимать, не мешают. Откручиваем болты защиты платы матрицы от корпуса. Она закреплена на корпус и на внешнюю рамку — аккуратно отщелкиваем. У меня правда не все защелки хотели поддаваться — не стал прилагать усилий, снимем вместе с рамкой.

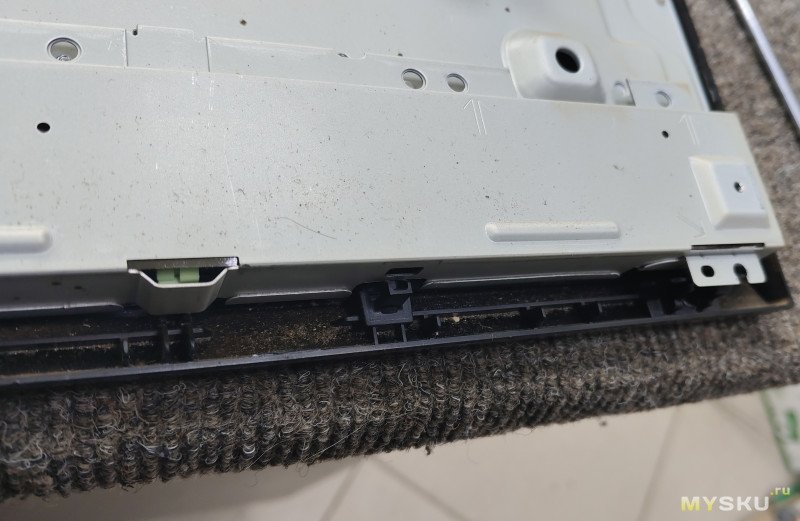

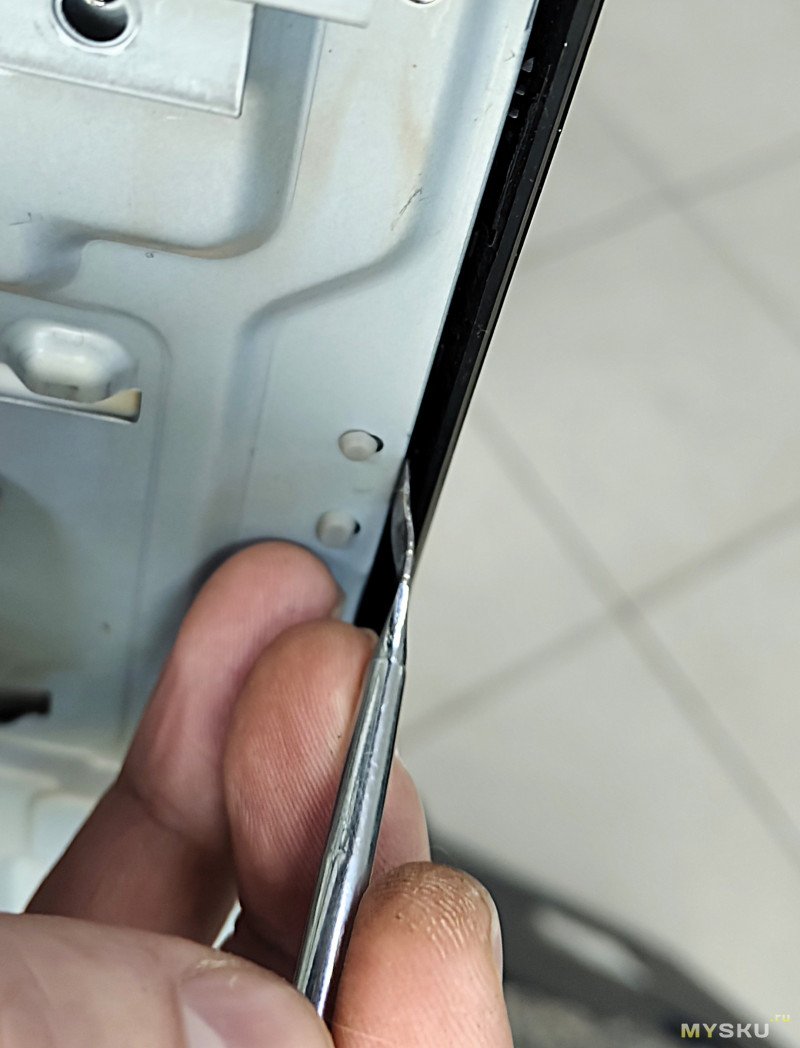

Рамка зацеплена за корпус — металлической лопаткой один за одним отгибаем их. В этот момент корпус тв лучше перевернуть экраном вверх что бы матрица не вывалилась и случайно её не повредить.

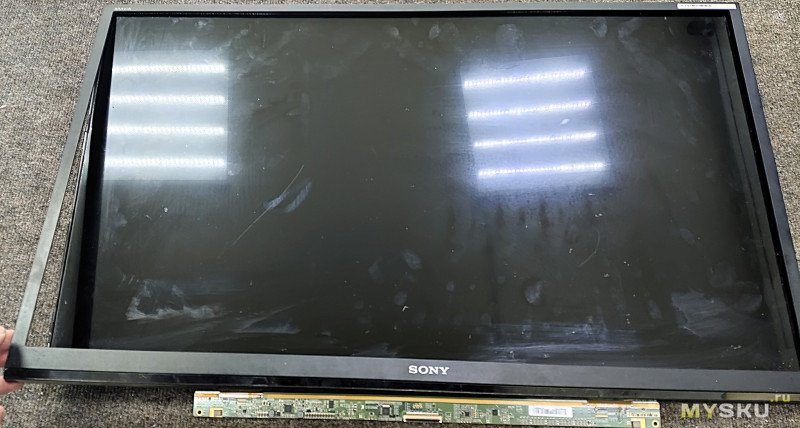

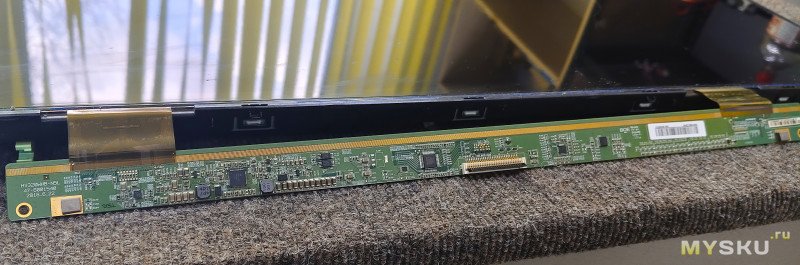

Сначала отщелкиваем сверху и с боков, а потом уже снизу. На фото ниже защита платы и шлейфа уже снята (она сама отпадает когда сдвигаем рамку немного вниз)

Снимаем матрицу. Перед этим вытаскиваем из пазов корпуса платы матрицы

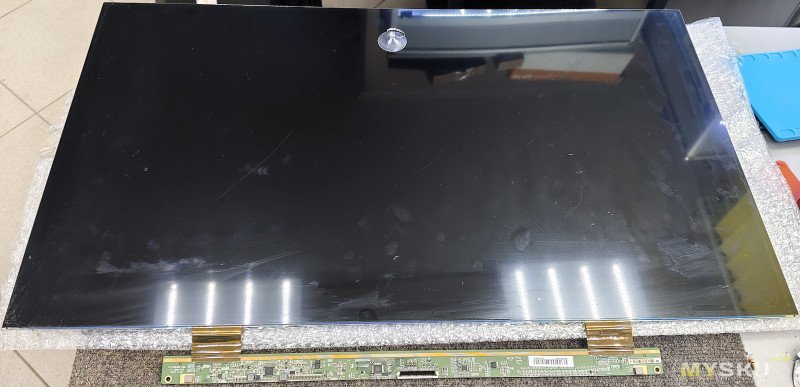

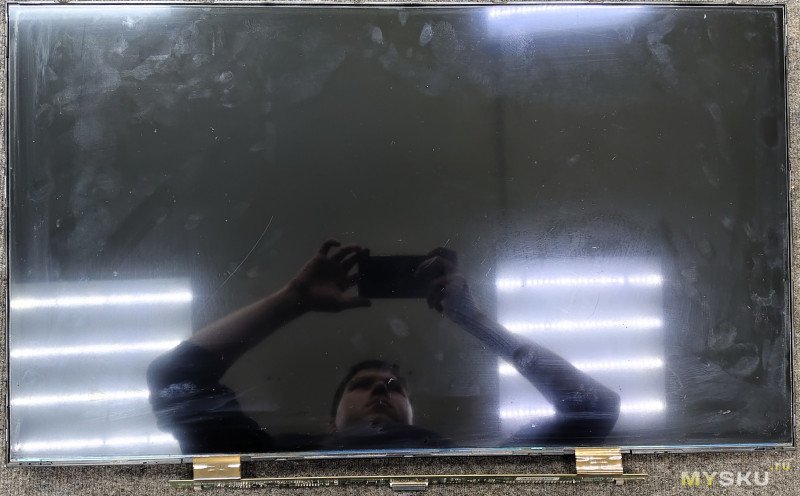

Аккуратно подцепляю пальцами стекло по середине сверху и снизу (предварительно приподняв присоской или подложив плотный пластик и чуть приподняв за неё) переношу матрицу на свободное место.

После отщелкиваем и снимаем рамку, на которой располагалась матрица. Она составная из четырёх частей. Была бы цельная — снял бы вместе со стеклом. Далее снимаем снизу черную плёнку, закрывающая светодиоды, плёнки и сам рассеиватель. Фото сделать забыл, но внешне похоже как у SONY KD-49XH8005

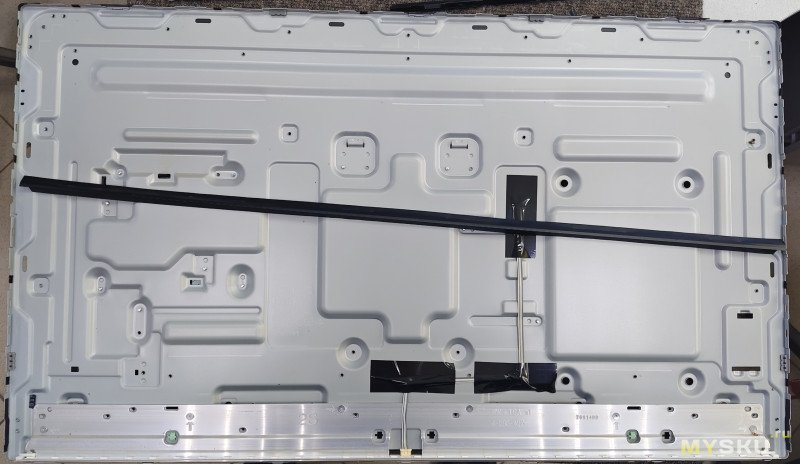

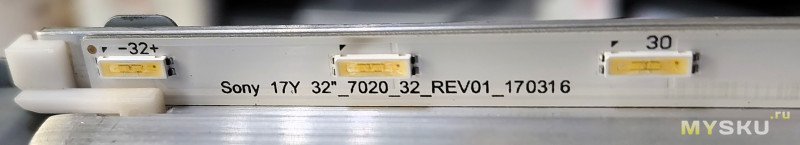

Снизу на радиатор приклеена планка со светодиодами, её маркировка 32_7020_32_REV01_170316. Новую заказал на озон. Отклеиваем старую планку, убираем скотч, оставшийся на радиаторе и приклеиваем новую планку. Не забываем назад установить по краям пластик, на который опирается рассеиватель.

Собираем всё назад. При установке рассеивателя проверьте, что бы она полностью села в корпус (по краям есть резиновые элементы и они могут деформироваться и стекло ляжет не полностью). При установке матрицы проверяйте края и углы — должны располагаться в углублении рамки.

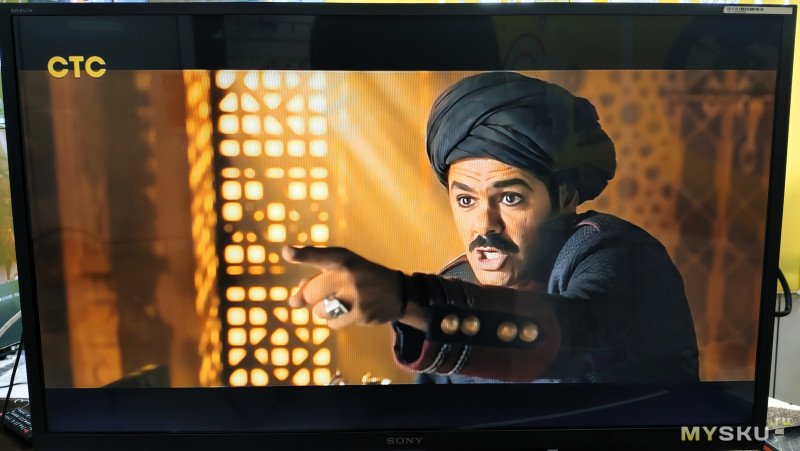

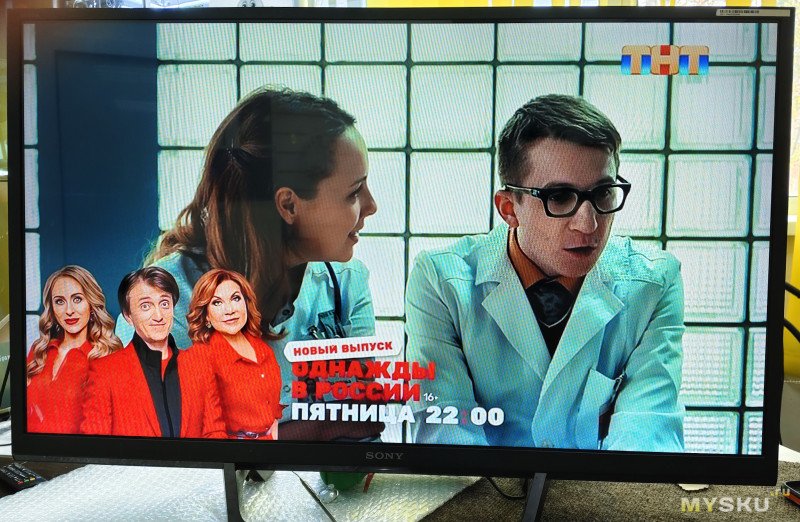

Итог — картинка есть, но снизу есть засветы из-за рассеивателя и на остальной части экрана светит не так ярко. Похоже от нагрева произошла деградация оргстекла и ничего, кроме замены, не поможет. Тот же дефект, только сильнее, наблюдал на тв LG 32LA644V

Были ли засветы ранее? Да, в моменты работы с прошлой подсветкой снизу на темном фоне была видна более светлая область. Владельца всё устроило, а значит собираем окончательно.

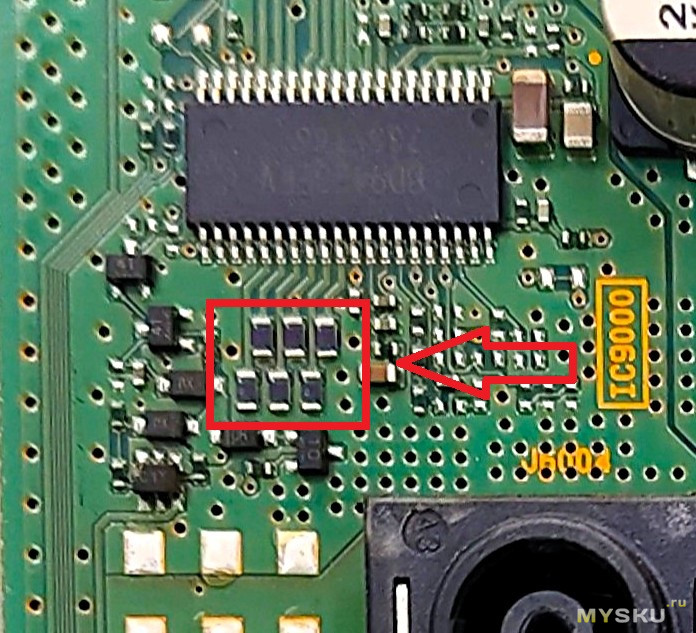

Для продления срока службы новой подсветки необходимо уменьшить ток подсветки. Для этого на плате LED драйвера меняем 6 резисторов 1,8 ома на 3 ома. Если нет паяльника — в настройках программно можно уменьшить уровень подсветки.

На этом у меня всё, удачных ремонтов!
