Добыча ништяков из электронного хлама.

Жизнь — интересная штука. Давно ли мы собирали Микро-80, Радио-86РК и, позднее, разные клоны Синклера? Мой первый самоспроектированый супер-пупер компьютер имел 2 Кбайт ROM, 4 Кбайт RAM, 8-битный КР580ИК80А с тактовой частотой 2 МГц. А сейчас в гараже валяется рабочий, но уже несколько лет неиспользуемый компьютер с 64-битным процессором, тактовой частотой больше гигагерца и всего двумя ядрами. Абсолютный хлам, с которым сделать, казалось бы, ничего невозможно.
Тем не менее, давайте посмотрим, какую пользу можно извлечь из скопившегося за годы хлама.
Кстати, на сайте явно не хватает категории «Сломано руками» :)

Поэзия —
та же добыча радия.
В грамм добыча,
в год труды.
Изводишь
единого слова ради
тысячи тонн
словесной руды.
© В. Маяковский

Речь, понятно, пойдет не о поэзии и фининспекторах — мы ищем ништяки в мусоре. И пытаемся их использовать повторно, следуя современным зеленым тенденциям, а так же в целях уменьшения энтропии и увеличения поголовья сферических коней в вакууме.


Сразу предупреждаю — картинки частично не мои, а цельнотянутые откуда-то из интернета.
Но фотографий моего хлама тоже хватает. Подробного описания поделок не будет — если взяться все добросовестно описывать, то читать такое произведение быстро наскучит.
В чем-то могу добросовестно заблуждаться или чего-то не знать — уточнения и подсказки приветствуются, ошибки с удовольствием исправлю.
В коллекции собраны самые распространенные идеи повторного использования блоков или вещей. Как правило, все эти идеи легко находятся в интернете, я просто собрал наиболее интересные для меня, никаких революционных открытий в статье не найдете. Если вам покажется, что я открыл Америку — лучше ее сразу же и закрыть (Америку, а не статью, конечно) во избежание.
Если у вас есть идеи нестандартного использования чего-нибудь — пожалуйста, комментируйте.

Экскурс в каменный век.

— Бабушка, ты, наверное, даже Ленина видела?
— Да, конечно. А еще я очень плакала, когда вымерли динозавры.

Магнитные барабаны — юные техники 70...80-х использовали их для обкатки мопедов. Тяжелая вещь, должен вам сказать.
Колесики от дисковых накопителей прекрасно использовались, как мебельные — у меня диван на таких катался. В отличие от мебельных колес, использовавшихся в то время, они не ломались.
Вентиляторы от процессорных блоков и блоков памяти ЕС ЭВМ прекрасно подходили для изготовления точильного станочка — грешен, у меня такой когда-то был.

Струйные принтеры и МФУ.
В самых первых струйных принтерах использовались неплохие шаговые двигатели, которые могут быть использованы для маленьких станков с ЧПУ или других поделок.

Со временем шаговики испортились — стали использоваться более дешевые версии с бОльшим шагом.
Следующим шагом было использование обычных коллекторных двигателей с датчиками положения. Использование коллекторного двигателя более-менее очевидно (всякие сверлилки и т.п.), а вот датчики — это отдельная история, и, пожалуй, даже более интересная.

Мой первый 3D принтер, все шаговики заимствованы из струйников:


В современном струйном принтере с коллекторными двигателями есть два энкодера — линейный и угловой. При внешней простоте энкодер не так прост внутри, как может показаться.

Энкодер рассчитан на работу с определенной плотностью штрихов — так что если хотите использовать в самоделках энкодер — сохраните ленту или круг со штрихами из этого же принтера.

Сканерная часть МФУ, как правило, сделана с использованием CIS. Тут та же история с неумолимым прогрессом — первые датчики вполне можно придумать, как использовать для самоделок ссылка.

У меня даже появилась идея сделать автоматическую калибровку экспозера (о нем чуть ниже) — но, к сожалению, более поздние версии опять оказались усовершенствованы — и как их использовать — я не придумал, разве что подсветку можно использовать, причем очень бледненькую. Для подсветки используется единственный RGB светодиод, с током 10 мА он работает, при попытке подать 20 мА — дохнет, необратимо теряя яркость.

На плате установлена какая-то микросхема обработки сигнала с LVDS входом и выходом, даже до светодиодов просто так с разъема не достучаться.


Лазерные принтеры.
Тут общеполезных вещей намного меньше
Так, LSU с его вращающимся зеркалом, я использовал в экспозере для изготовления печатных плат.

Экспозер в работе:


Из кучи валяющихся двигателей от лазерников применения не нашел ни один.

Можно куда-нибудь приспособить нагреватель и соленоиды. Вентилятор тоже может сгодиться в кулацком хозяйстве.
Из платы Лексмарка 232 можно вырезать блок питания 24 вольта 100...150 ватт — но такое использование касается практически любого электронного устройства.

Сканеры.
Использование линзы от CCD сканера для макросъемки нам здесь уже демонстрировали со страшным и заслуженным успехом https://pluspda.ru/blog/diy/84095.html.

Я не знаю, видел автор или нет, но такое использование уже было описано здесь.
Такая же линза, с напечатанным на 3D принтере переходником.


Сам CCD сенсор можно использовать, например, для изготовления самодельного оптического спектроскопа.

В качестве дифракционной решетки вполне подойдет чистая болванка DVD диска.

DVD и Blueray приводы.
Кинематика от приводов используется для изготовления миниатюрных лазерных граверов — как самодельных, так и «фабричных» китайских.

Лет 15-20 тому назад в CD приводах использовались более мощные бесколлекторные моторы для привода вращения болванки, авиамоделисты использовали их для своих самолетиков и первых мультикоптеров. Правда, такие моторчики приходилось перематывать. Но те времена уже прошли, приводов с мощными моторами не найти, а готовые модельные бесколлекторные моторы стали стоить настолько дешево, что такое использование тянет на абсолютную глупость.

Из пишущих приводов можно извлечь приличной мощности лазеры, красные с мощность до 100 мВт или (в Blueray или некоторых DVD из Xbox) 405nm до 200 мВт — если память не изменяет.
Старые CD приводы в этом отношении бесполезны — там инфракрасный лазер.

HDD
Самое простое и полезное, что можно сделать из старого диска — вытащить из него мощный магнит и прибить его к палке — очень полезная вещь для поиска потерянных в траве гвоздей (подсмотрено у соседа во время совместного ремонта забора).
Самое популярное, что можно найти в интернете — часы из HDD. Следующее по популярности — точилка. На этом сайте, помнится, кто-то такую описывал.

Если немного напрячься, взять voice coil из двух HDD, приклеить к ним зеркальца, то можно лазерной указкой рисовать картинки на стене.

Ноутбуки.
Добыча из ноутбуков не такая уж богатая. Я когда-то использовал LCD матрицу, встраивал ее в чемодан для FPV полетов — но это уже тоже не актуально.

Остаются только блоки питания — куда-нибудь, да сгодятся.


Настольные компьютеры.
По использованию корпусов, пожалуй, можно объявлять конкурс — что народ только не придумает!

Следующая по популярности используемая часть десктопа — наверное, блок питания. Использование блока питания, как лабораторного — довольно-таки общая практика.

Переделка для использования только одного выходного напряжения требует некоторых доработок схемы. Обычно переделывают на 12 Вольт, встречаются доработки на 24 Вольта. Я переделывал блок питания на 5 Вольт — защиты на все остальные напряжения и кое-какие цепи пришлось убрать — в итоге получил 5 Вольт при токе около 60 Ампер — очень полезный источник питания для дисплеев на базе WS2812/3.
Когда этих светодиодов много, аппетит у них немерянный.

Тостер.
Тостер примитивен по своей сути (и не имеет особого отношения к электронике), тем не менее из него можно использовать нихромовый нагревательный элемент, смонтированный на слюде. Неплохая нагрузка получается.

В моей «жертве» сопротивление боковых нагревателей 18.8 Ом, центрального — 25.7 Ом.

Мини-духовка.
В духовке можно даже ничего не ломать — хотя чаще всего народ ее все-таки разбирает и встраивает туда свою электронику — получается печь для пайки SMD компонентов.

Я свою разбирать не стал — все равно система управления не входила из-за большого дисплея. Система управления размещена снаружи в специально обученной коробочке, к ней подключено питание печки и термопара для контроля температуры. Печку лучше брать с вентилятором внутри, но и без него работает.

Микроволновка.

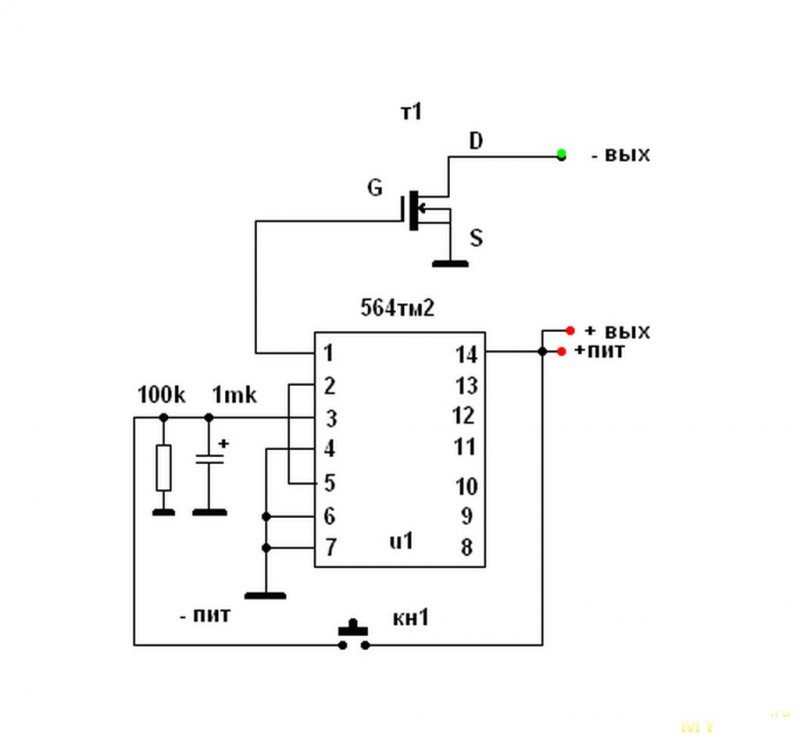

Использование трансформатора от микроволновки для точечной сварки — банальнейшая из банальностей, классика жанра. Благо китайские товарищи взялись производить платы управления для такой сварки — в итоге с изготовлением справится даже ребенок.


Пожалуй, на этом и остановлюсь, хотя тема далеко не исчерпана. Но статья уже становится слишком длинной.
