Всем привет. Сегодня я расскажу о покупке полевых транзисторов IRF3205PBF с Авито. В обзоре проверю параметры и сравню их с значениями из даташита, и проверю транзистор при реальной эксплуатации.
Предыстория покупки такова, что мне понадобилось купить несколько N-канальных полевых транзисторов, в корпусе TO-220 (для установки на радиатор), рассчитанных на достаточно приличный ток (для такого корпуса), и с относительно небольшим сопротивлением канала.
Первым делом я пошёл смотреть каталог в Чип и Дип, и расстроился, когда увидел что в наличии особо то и нет ничего, причём смотрел я по наличию в Москве.
На глаза мне попался IRFZ44N (UMW), хотя он не особо устраивал меня по параметрам (12мОм, 50А), но оставался в качестве варианта на всякий случай. Начал искать ещё, хотя выбирать особо и не из чего было, и нашёл в итоге STP80NF70, который немного интереснее IRFZ44N, но продаётся по конской цене 170р штука. Решил ещё поискать на Авито, по б/у вариантам, благо авитодоставка последнее время очень дешёвая. В итоге, нашёл несколько б/у вариантов, так же не особо дёшево, затратив некоторое время на поиски. Дальше решил искать по популярным вариантам, выбрав таким IRF3205. Что из этого вышло, я расскажу в обзоре.
Почему именно IRF3205?
Конечно есть и более интересные варианты, нежели IRF3205, но это один из наиболее популярных у радиолюбителей полевых транзисторов (параметры у него достаточно хорошие), т.е.в продаже их много, и теперь встала задача уже найти оригинал, среди массы не понятных вариантов, попавших на Авито в основном с Али, где они наверное в 99% случаев поддельные.
Причём часть продавцов на Авито даже продавали IRF3205, честно указывая что это 100% подделка, но я недоумевал кому они вообще нужны, если не понятно что там внутри, и 100% они в разы хуже по параметрам чем настоящие IRF3205. Только разве что побаловаться, или под какие то очень не существенные нагрузки, или лучше вообще выбросить их…
Интересные б/у и не только варианты у меня припасены на таобао, но пока жду с чем заказать их вместе, что бы немного сэкономить на доставке, плюс в любом случае придётся ждать в разы дольше чем заказывая с Авито, а мне хотелось получить транзисторы побыстрее...
В общем начал искать, и уже хотел бросить это дело, ведь ранее потратил уже наверное минут 40 разглядывая разные варианты, и смотря даташиты на них, а теперь ещё предстояло смотреть объявления по IRF3205, и в ряде случаев уточнять информацию у продавцов.
В итоге, попался мне на Авито магазин «Радиодар», где было указано что в продаже у них оригинальные транзисторы IRF3205, и что закупают они их большими партиями в Китае. При этом цена всего 45р за штуку. Решил что закажу пару штук на пробу, сумма ведь очень смешная, да и нашёл отзывы на эту фирму, хотя на Авито у них было не много отзывов, что вызывало вопросы. Возможно, магазин на Авито запустился недавно.
В итоге, я написал менеджеру магазина, насчёт того, вышлют ли они авитодоставкой всего 2 шт, и мне достаточно быстро ответили что вышлют хоть от 1 шт, что достаточно удивительно, учитывая стоимость транзистора в 45р.
С другой стороны, возможно они так нарабатывают клиентскую базу, да и отправка через авитодоставку процедура очень простая и весьма быстрая (сам отправлял не раз, за этот год), по крайней мере для частного лица.
За то что отправляют такое небольшое количество, с очень маленькой стоимостью, это жирный плюс, особенно когда авитодоставка из Краснодара в Нижний Новгород обошлась в 50р (через Почту России).
Кстати, недавно заказывал их Челябинска в Нижний Новгород так же через авитодоставку (Почтой России) мощный реостат, весом 5кг, что мелькал недавно у меня в обзоре, доставка так же обошлась всего в 50р, это считай даром, и самое время закупится всякими штуками))
Распаковка
С момента моего заказа прошло чуть больше недели (получил я его пару дней назад), и сейчас ссылка на лот уже не доступна, а магазин на Авито сейчас не отображает товары (мне сказали что там возникли какие то проблемы), поэтому привёл ссылку на их сайт, где так же можно заказать рад электронных компонентов, доставка как я понимаю от 98р.
Транзисторы приехали в небольшой коробке, внутри которой находился пакетик, дополнительно обёрнутый местной газетой.
Визуально, транзисторы выглядят нормально.
Единственное, лично мне кажется что шрифт у маркировки достаточно крупный, но ничего утверждать не буду, не зная как выглядит маркировка у оригинала сейчас.
К толщине подложки так же нет вопросов.
Вес транзистора около 2 грамм.
Первым делом, измерю ёмкость затвора мультиметром.
Попутно смотрю
даташит, на транзистор (здесь уже выручают Чип и Дип, они в этом плане молодцы, что у них есть много чего на сайте по даташитам).
Мультиметр показал ёмкость 4385пФ, что несколько выше чем должна быть по даташиту.
Теперь с помощью преобразователя DP100 буду подавать на затвор транзистора разное напряжение, измеряя сопротивление Сток-Исток с помощью миллиометра HRM-10.
Подаю на затвор 12В:
Теперь подам на затвор 10В (в даташите приводится значение сопротивления канала именно под такое напряжение на затворе):
Получилось 6.39мОм, что укладывается в максимальное значение 8мОм приведённое в даташите ( при токе 62А).
На затворе 8В:
На затворе 4.5В:
Кроме этого, я нашёл у себя IRF3205, уже использовавшийся мною ранее, купленный судя по всему лет 5 назад в Чип и Дип.
Судя по маркировке, для него актуальна такая информация из даташита:
Вот как выглядят результаты измерений ёмкости затвора для этого транзистора:
На затворе 12В:
На затворе 10В:
На затворе 8В:
На затворе 4.5В:
Результаты по обоим транзисторам получились весьма схожие, но небольшие отличия есть (вероятно из-за того что транзистор из Чип и Дип с маркировкой Z).
Единственное, меня смущает ощутимая разница в ёмкости затвора у данных экземпляров.
Теперь проверю транзистор в «боевом режиме», подключая через него мощную нагрузку к компьютерному блоку питания, по шине 12В. Транзистор я установил на небольшом радиаторе, нанеся термопасту, и припаял резистор на 4.7КОм для стекания заряда (затвор-исток).
Ток в районе 34.5А транзистор держит без проблем. При этом, я с помощью преобразователя DP100 периодически отключал и снова подавал питание на затвор (12В), соответственно подключая/отключая достаточно мощную нагрузку. Непрерывно, транзистор отработал около 3-х минут, после чего я решил что работает он корректно, и прекратил тесты. За эти несколько минут радиатор успел разогреться.
Подведя итоги, могу констатировать тот факт, что полевые транзисторы IRF3205 купленные на Авито, работает нормально, по крайней мере ток 34.5А проверенный экземпляр выдержал, а его параметры (которые я измерял) очень близки к тем значениям что заявлены в даташите, а так же близки к тем значениям что наблюдались у транзистора IRF3205 купленного в Чип и Дип достаточно давно, если принимать его за оригинал.
То что перед нами 100% оригинальная версия, я утверждать не возьмусь, но очень похоже на то, так как транзисторы имеют хорошие параметры, и получается что пригодны для использования при решении различных задач.
Цена на транзисторы так же очень интересная, и на мой взгляд покупка таких транзисторов намного интереснее чем с Али (где вообще не понятно чем торгуют), ну и по срокам доставки выходит быстрее.
И попробуйте сейчас купить у них.
Так что это не оригинал.
www.infineon.com/cms/en/product/power/mosfet/n-channel/irf3205/
примерното же самое в ДШ".Китаец слева.
один из примеров (есть в том же ЧиДе по 44 р.): ссылка
выбирайте :) ссылка
Цена ниже чем с завода, оригинал…
Имя, сестра, имя!
В китае, ага
Есть производитель отпускающий оптом свои транзисторы по 41 центу за штуку, на сайте, есть официальные дистрибьютеры, которым эти транзисторы отпускаются по 38 центов за штуку, чтобы последние могли себе заработать на дополнительную миску риса. Это картина мира которую видите и себе представляете вы.
А теперь реальная картина мира которую вы себе не можете вообразить:
Есть завод, ну скажем, «Хлаоми» который жрет эти транзисторы миллионами каждый месяц. И берет он их у этого производителя по «особой договоренности и персональной цене» в 5 центов за штуку.
И на этом заводе есть снабженец, который хочет себе кошка-жена и, нет, не дополнительную миску риса, а утку по пекински, домик в евро стайл, машину в спорт стайл и т.д…
Дальнейшая схема уже понятна любому русскому (и не только) «бизнесмену»… А также можно догадаться почему централизованное место случки снабженцев с клиентами нехило так защищено (круче чем подпольное казино) и официальной вывески на нем не висит…
При серых схемах нет никакой возможности проверить подлинность компонентов, и никто в здравом уме ставить в серию такое не будет — ибо китайцы давно уже подделывают всё, даже такую сложную штуку, как max31856. Лет 10 назад, когда у китая не было таких возможностей — да, и с али приходил оригинал, если что-то сложное, и трава была зеленее
казинозлачное место (кстати не смотря на территориальное расположение организованное нашими братьями славянами, с пшекающим диалектом великого и могучего) берет свою мзду. Покупатель защищен escrow от казино и ему дается определенное время на проверку партии. Вопрос только хватит ли у него знаний и умений воспользоваться этим временем. А в идеале грамотный брокер покупателя фильтрует все стремные варианты еще на моменте выбора продавца.А возможности у китайцев поставить перемаркированный хлам в похожем корпусе или просто чистый пластик, были и 10 и 20 лет назад. Функционирующими подделками в таких местах никто незаморачивался, смысла нет, если делается расчет на «прокатило/не прокатило» и «живем один раз», то чистого пластика более чем достаточно.
Насчет же здравого ума, по крайней мере в нашей стране, немножко решает отпускная цена (в основном как аргумент генеральному), сильно решают личные гарантии поставщика снабженцу, а самое главное — размер отката. :) А где и как поставщик достал компоненты — никого не волнует. И не дай то бог, поставщик запорет серию, это равносильно потере для него не только клиента а всего бизнеса, причем навсегда. Т.ч. в серых схемах где крутятся большие деньги, со здравым умом все хорошо, у всех участников.
Я покупал такие транзисторы по 30 центов — по Rdson соотвтествовали ДШ.
Но немного удивляет другое — почти уверен, что в Нижнем Новгороде найти транзисторы не проблема. Вот попробовали бы Вы найти нормальные транзисторы в небольших городах в Сибири.
Сейчас, все правильные китайцы, убрали транзисторы для российских аккаунтов на Али.
Речь про нормальных продавцах.
а уж УГРОЗЫ покупателю «встретимся на Пикабу и ВК» это просто за гранью.
ОЗОН спросил у вас видео упаковки товара — вы ответили — ждите завтра «статью в контакте и пикабу», клиент — предоставил фото распаковки.
может вам на пуканбу?
А те позиции что не оригинал — сразу об этом помечают и со скидкой распродают.
Ну и с их родного сайта чутка дешевле, больше возможностей доставки + работают с юр.лицами
Автор, вы можете провести еще один тест — проверку работы в линейном режиме? Зачастую подделки нормально держат большой ток в открытом состоянии, и сопротивление канала у них в норме, но, как только на них начинает рассеиваться большая мощность (даже при условии размещения на радиаторе), они превращаются в тыкву. Я уже несколько лотов с ТаоБао таким способом проверил — сплошные подделки. При заявленных 100 Вт в линейном режиме они дохнут уже при 20-30 Ваттах.
В конце лета заходил в городской радиомагазин — многие поставщики убрали большую часть товара из открытого доступа. Там только ширпотреб для вида.
А весь перечень товаров находится в закрытом списке — спец. ссылка по отдельному паролю.
На тао я нашёл продавца с мощными бу полевиками, думаю закуплюсь у него и проверю.
Для постоянных (проверенных) покупателей часто делают закрытый прайс с товарами. Там будет полный перечень товаров и цены.
Они видимо раньше и на озоне были, и тоже столкнулись с возвратами (с их слов).
Собственно все и измеряют входную ёмкость, чтобы слабеньким управляющим сигналом не ввести «мощноамперник» в линейный режим и не дать ему выгореть
И линейный режим при переключении к DC SOA не имеет никакого отношения…
На фото мультиметр измеряет падение напряжения на транзисторе, который включен последовательно с нагрузкой ~2.5Ом.Ток цепи виден по DP100. Радиатор оставил тот же мелкий что был на тестах где переключал ток 35А, единственное, направил на него мощный серверный вентилятор, чтобы транзистор не спекся раньше времени.
Ну а так, вообще такие транзисторы с массивом более мелких внутри, не подходят для линейных тестов особо.
NCE-шные транзисторы б/у любят ставить в относительно мощные и при этом несильно дорогие модули dc-dc, что можно купить на али.
Думаю, что Ваши транзисторы скорее очень качественный китайский «аналог», и они будут работать у Вас не хуже оригинала.
Китайцы научились делать весьма неплохие мосфеты:
www.lcsc.com/product-detail/MOSFETs_ANHI-AUP026N085_C18722991.html
Есть два способа нормальной проверки транзистора. Первый — деструктивный, сломать транзистор и посмотреть размер кристалла.

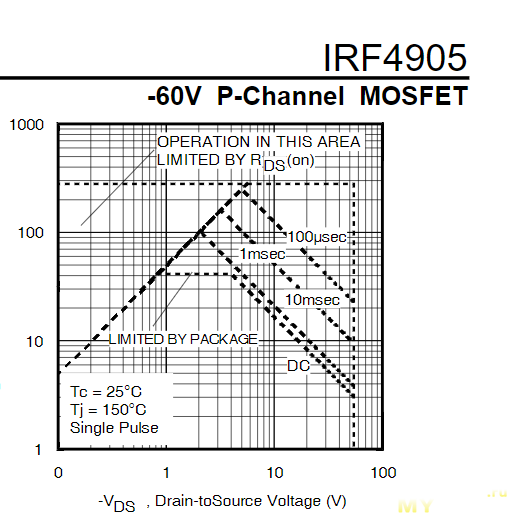

Второй — не деструктивный для оригинала, но убивает подделку — вывести транзистор в линейный режим и заставить рассеивать приличную мощность (в пределах SOA). Подделка сгорает от локального перегрева.
Для задач, не требующих большой рассеиваемой мощности. Как я понимаю, подделки используют более новую технологию, с помощью которой удается получить аналогичные оригиналам параметры на кристаллах значительно меньшей площади. Значит, эти транзисторы вполне имеют право на жизнь, но для тех схем, где тепловое рассеивание пропорционально (в 10 раз, например) меньше.
Что касается выбора транзисторов — я прикупил еще несколько лет назад на Али пакетик б/у 75N75. По характеристикам они сравнимы с 3205 (где-то чуть хуже, где-то чуть лучше), а б\у-шность (и поверхностные тесты) позволяют предположить оригинальность. Этой покупкой закрыл для себя нишу n-канальных полевиков в ТО220.
Но за магазин с положительными отзывами спасибо, прикуплю у них чуть транзюков, даже если подделки, могут оказаться полезными.
ключевые транзисторы на напряжение менее ≈400В вот уже лет 20 как не имеют ОБР для постоянного тока, аналогично бред.
Даже сами ориг. производители делают последующие поколения с меньшим кристаллом и меньшей допустимой мощностью — но в ключевом режиме реальные показатели лучше или не хуже старых.
Во-первых, некоторые имеют. Во-вторых, для любого транзистора такая SOA существует. И гораздо проще сделать проверку на, например, 1/5 от паспортной мощности, чем соорудить полноценный тестовый стенд. И это позволит отсеять лютые подделки.
Но если, конечно, у вас есть способ лучше — озвучьте.
Ну, конечно же, а что иначе продавалось бы на али? )
Специзделия? Можно пример?
Если она удалена изДШ и нет методики её нахождения — то нет, не существует.
Они сами это официально продают. А предыдущие ревизии — нет, и даже не говорят, что те вообще были, как правило.
Вопрос в том, зачем вам линейный режим? Если подделка работает в импульсном режиме норм, то и окей же?
Но я заказал на Али FQP50N06, поменял, включил — ура работает, однако через две недели так пыхнул, что я засел за чтение обзоров кидайских силовых элементов с Али. Вот было откровение!!!
А Imperial разобрал на детали, корпус выбросил (кстати чрезвычайно слабый, склонный к трещинам и сколам). Фото до и после.
— Со временем начинают ругаться на исправный аккумулятор.
— Высыхающие электролиты — норма.
— Поставить LiFePo4 4S2P в домашний безперебойник проблема — нет места.
На шлифованный экземпляр не похож. Овальное отверстие во фланце, характерно.
Я покупал неплохие транзисторы в roboparts ru
А на особопопулярных компонентах для удобства посетителей даже выносят в показ в отдельную вкладку:
Но, к сожалению, не успеваем прям во все позиции подгружать справочники, описания, характеристики и datasheet'ы — стараемся в меру наших возможностей, либо по праздникам, когда по заказам и заявкам значительный спад.
но цена теперь 50р штука, доставка так же 50р до моего города осталась.
