Подбирал себе различные ёмкости для хранения катушек с филаментом для 3d принтера, с требованиями:
чтобы относительно герметично закрывались (есть крышка и защелки)
не занимали слишком много места (катушки должны помещаться «впритык»)
не дорогие
Остановился на контейнерах фирмы ElfPlast, которые богато представлены на всех отечественных маркетплейсах, имеют свой интернет-магазин и цену подходящих мне вариантов до 500 рублей (понятно что отдельным продавцам никто не запрещает продавать их и за тысячу....).
Со временем я их доработал и теперь пластиком, хранящимся внутри, можно печатать «из коробки».

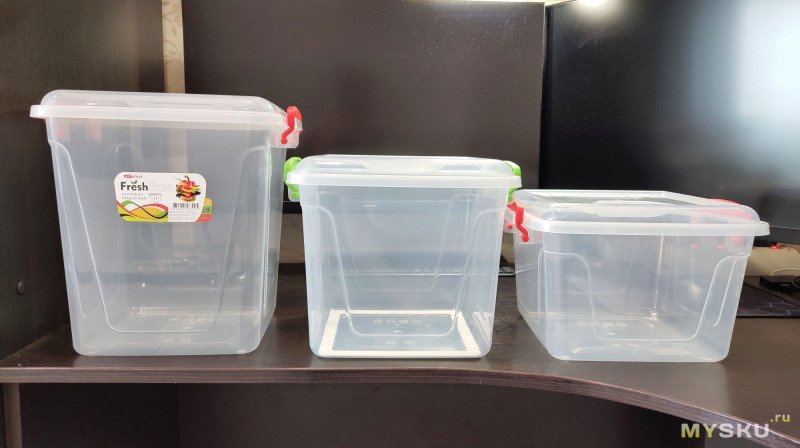

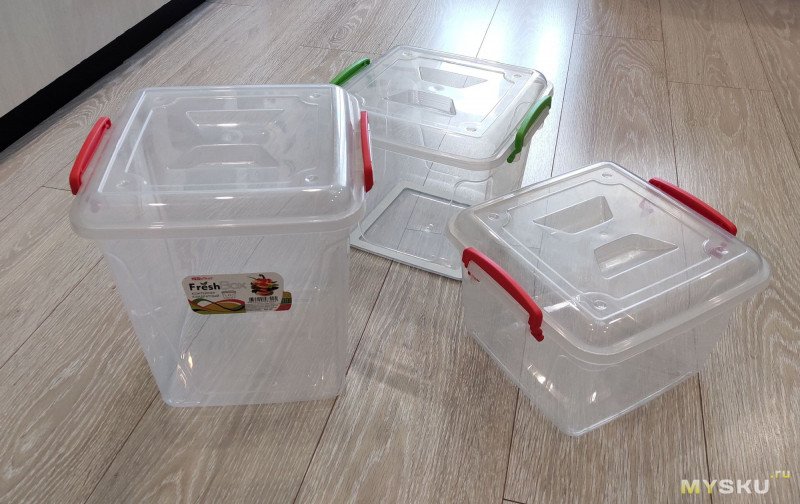

Итак, у производителя есть как минимум три варианта контейнеров, подходящие для стандартных катушек филамента диаметром 200 мм:
Следует иметь ввиду что крышка имеет сложную поверхность\форму и в некоторых случаях это может доставить неудобства.

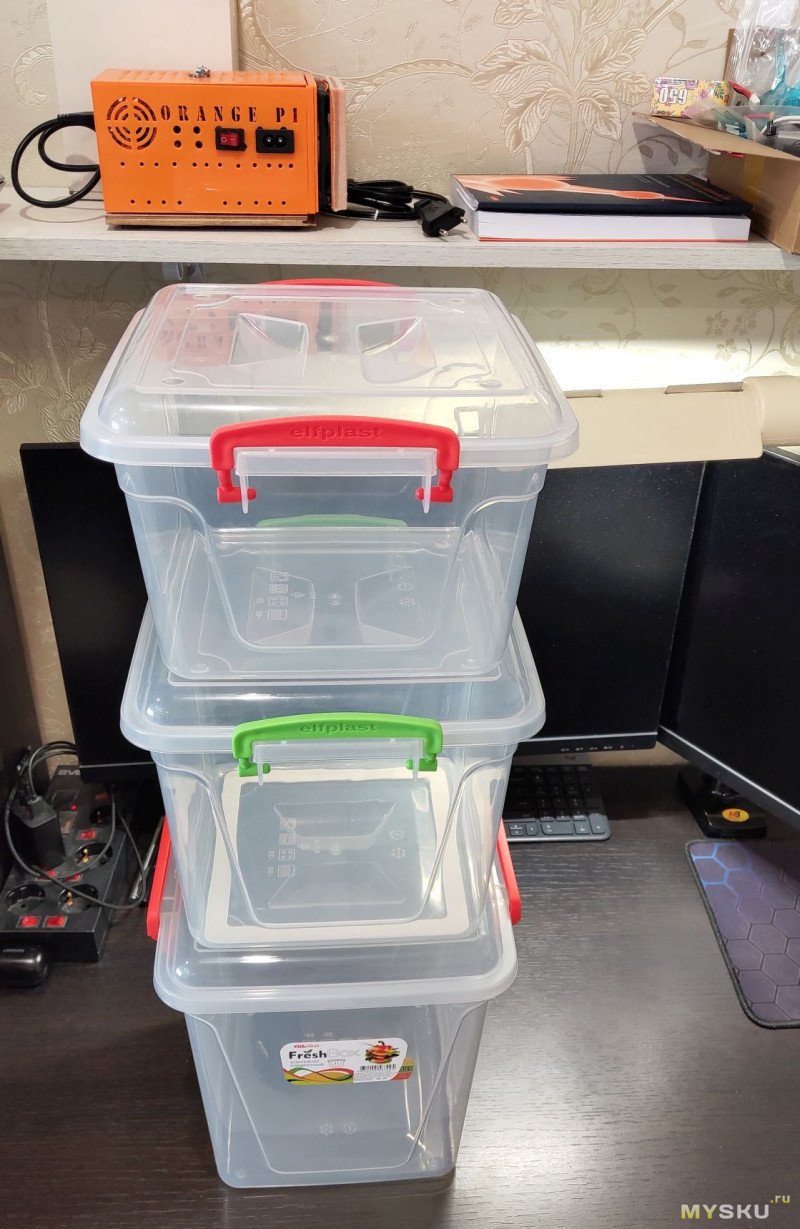

Дно и верх у всех контейнеров одинакового размера, есть выступы — «ножки». На крышках под эти «ножки» есть впадины и контейнеры относительно устойчиво располагаются столбиком — один на другом. Крышки тоже одинаковые размером и взаимозаменяемые.
Внутри с катушками пластика — настойчиво рекомендуется поместить мешочки с силикагелем.

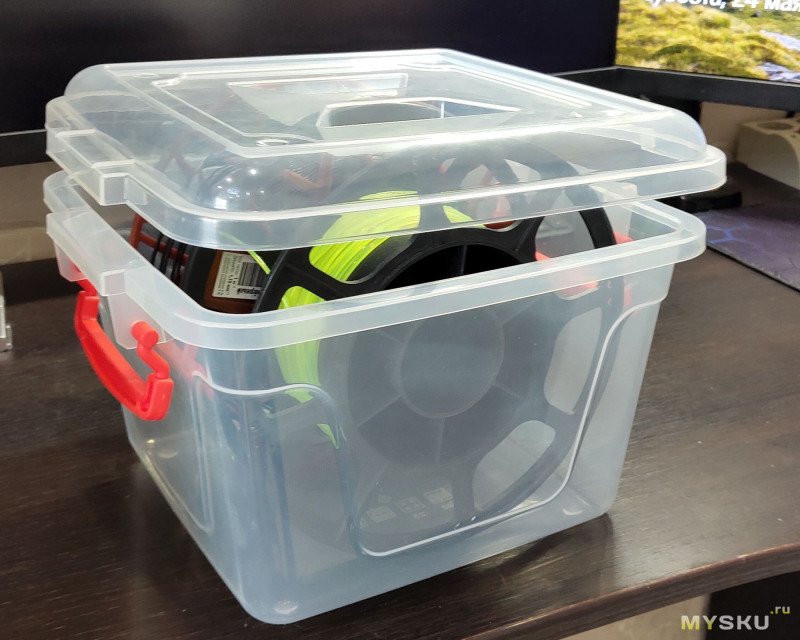

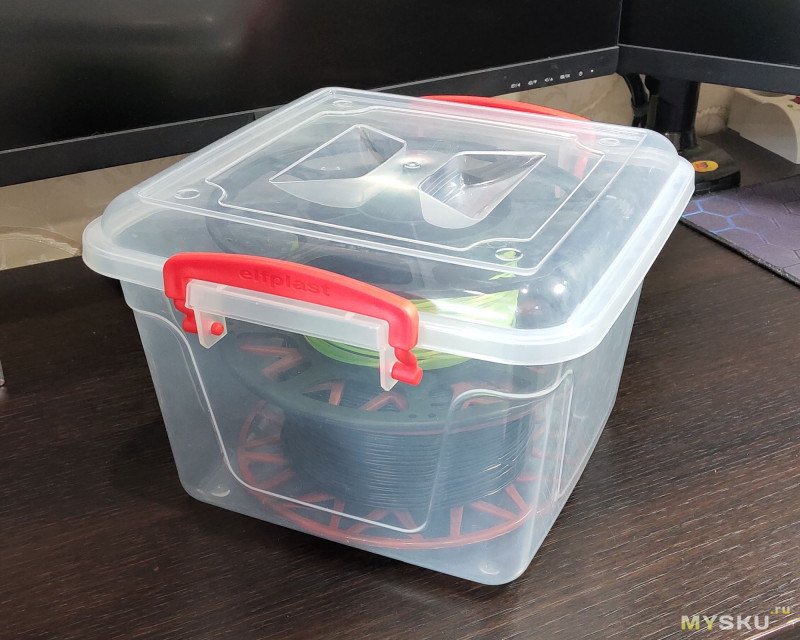

Контейнер 6л.
Размеры внешние ШxВxГ (максимальные, с учетом ручек): 245x172x265 (мм)
Размеры внутренние ШxГ (низ): 192x192 (мм)
Размеры внутренние ШxГ (верх): 221x221 (мм)
Размеры внутренние Высота: короб 150 (мм), крышка ~15 (мм)

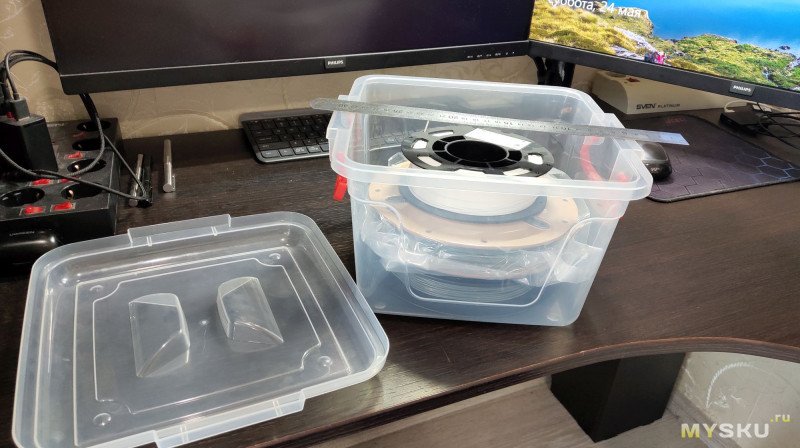

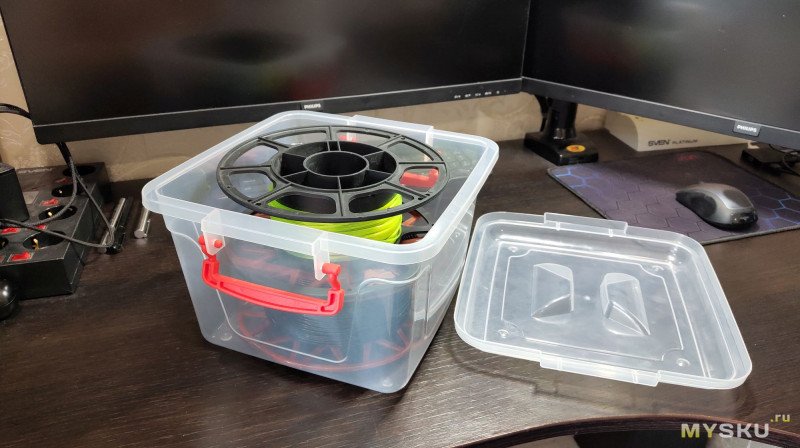

Размещаются в контейнере горизонтально 2 катушки толщиной 72 мм (ABSMaker), но помещаются «внатяг», так что крышка немного выгибается при защелкивании фиксаторов. Вертикально катушки не помещаются совсем.
Катушек толщиной 40 мм — можно разместить 3 штуки с запасом.

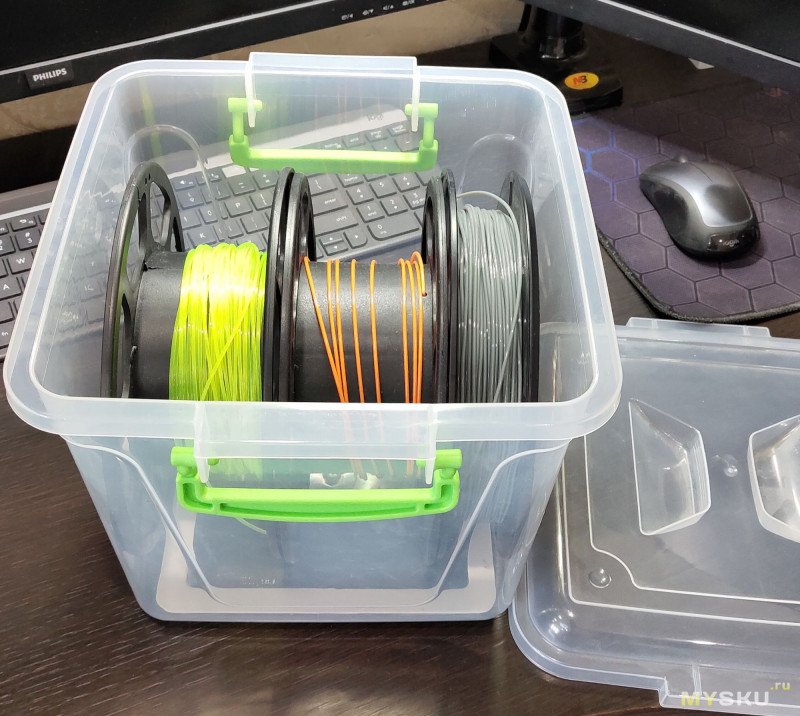

Контейнер 8.5л.
Размеры внешние ШxВxГ (максимальные, с учетом ручек): 245x200x265 (мм)
Размеры внутренние ШxГ (низ): 192x192 (мм)
Размеры внутренние ШxГ (верх): 221x221 (мм)
Размеры внутренние Высота: короб 195 (мм), крышка ~15 (мм)

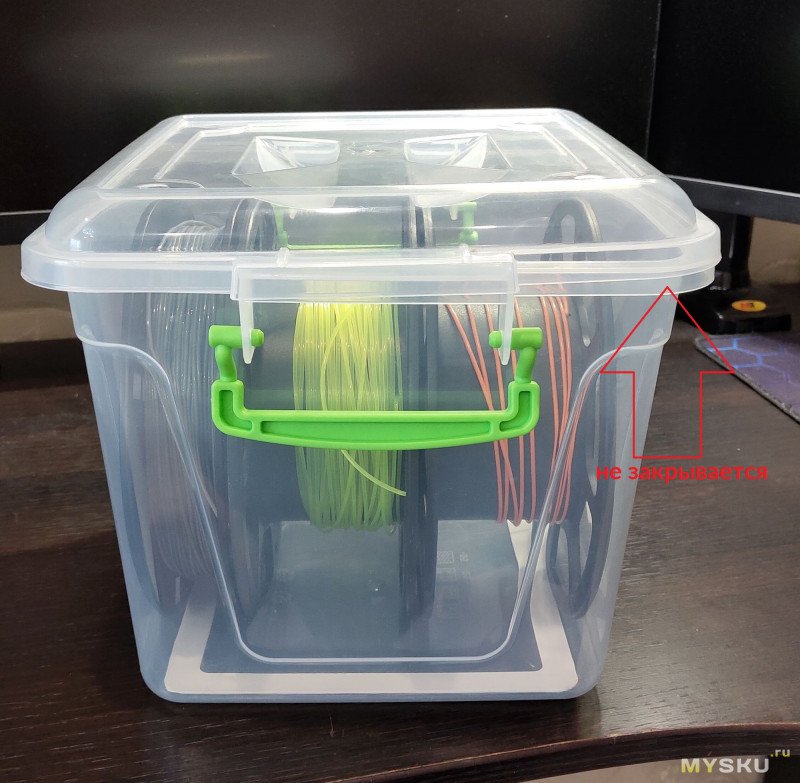

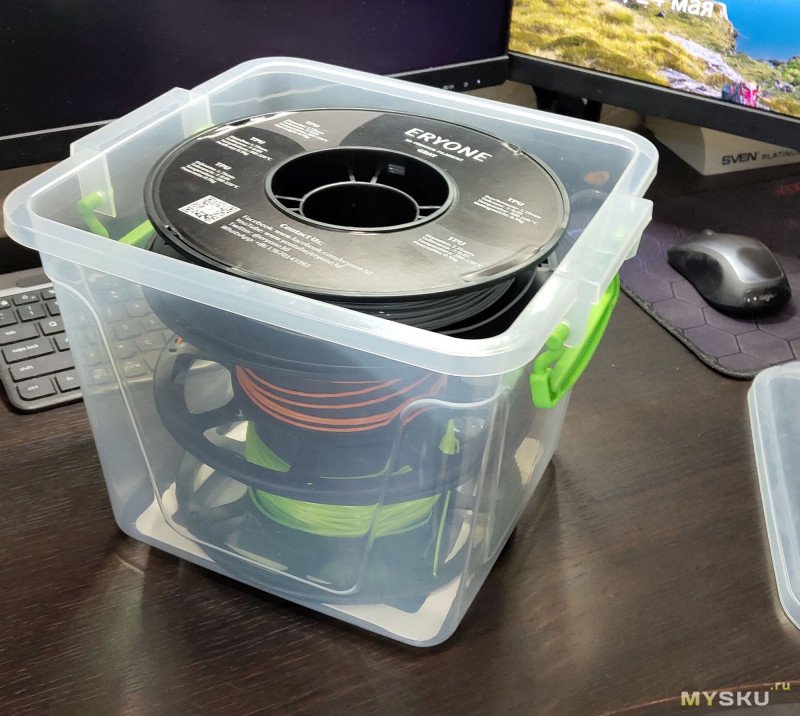

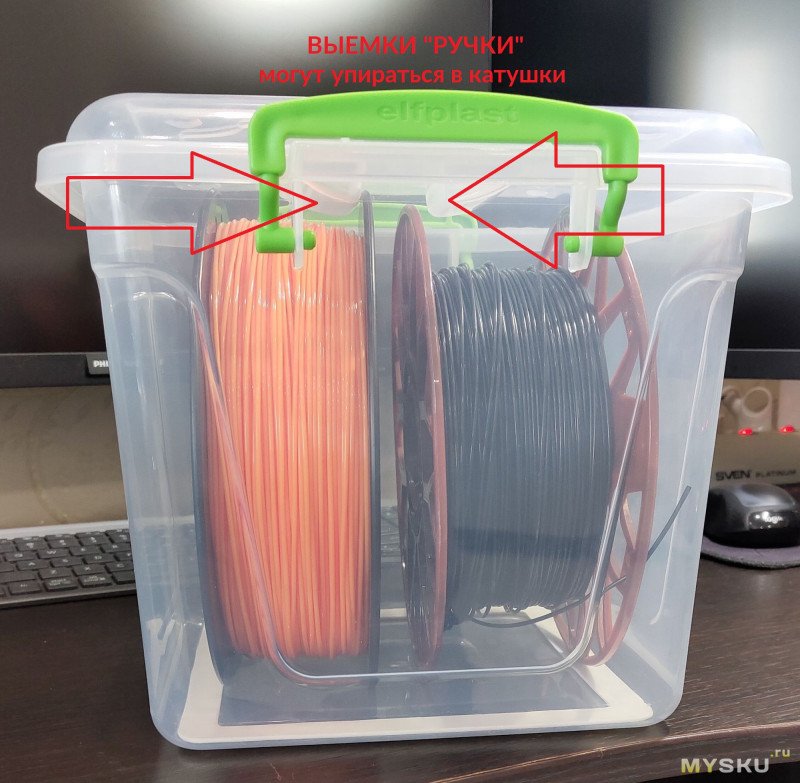

Четко размещаются в контейнере горизонтально 2 катушки толщиной 72 мм (ABSMaker) и плюс одна катушка толщиной 40 мм. Вертикально катушки в той-же конфигурации помещаются, но крышку закрыть уже будет довольно сложно — виной тому выступающие внутрь полости импровизированной «ручки» у этой крышки. 2 катушки вертикально разместить можно, если филамент на катушках намотан не «с горкой».
Катушек толщиной 40 мм — можно разместить 4-5 шт., у меня нет такого количества — чтобы проверить точное значение экспериментально.

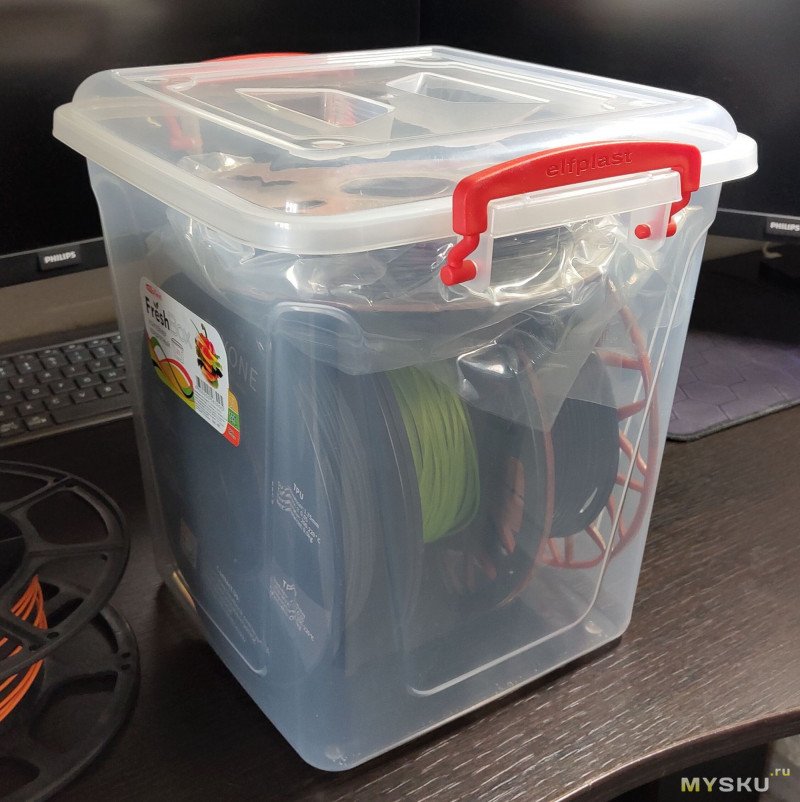

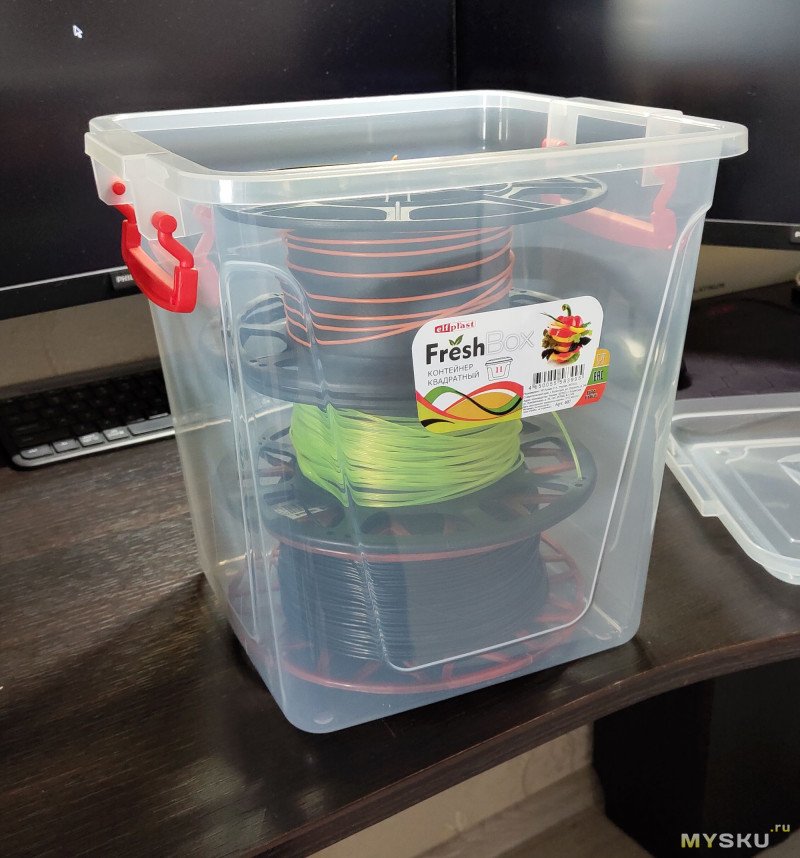

Контейнер 11л.
Размеры внешние ШxВxГ (максимальные, с учетом ручек): 245x260x265 (мм)
Размеры внутренние ШxГ (низ): 192x192 (мм)
Размеры внутренние ШxГ (верх): 221x221 (мм)
Размеры внутренние Высота: короб 255 (мм), крышка ~15 (мм)

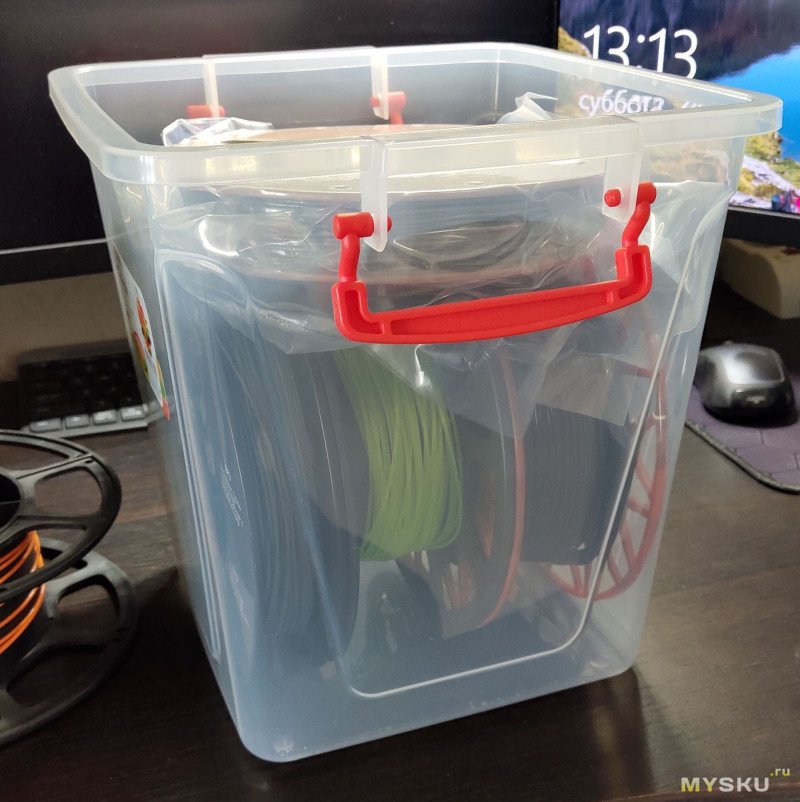

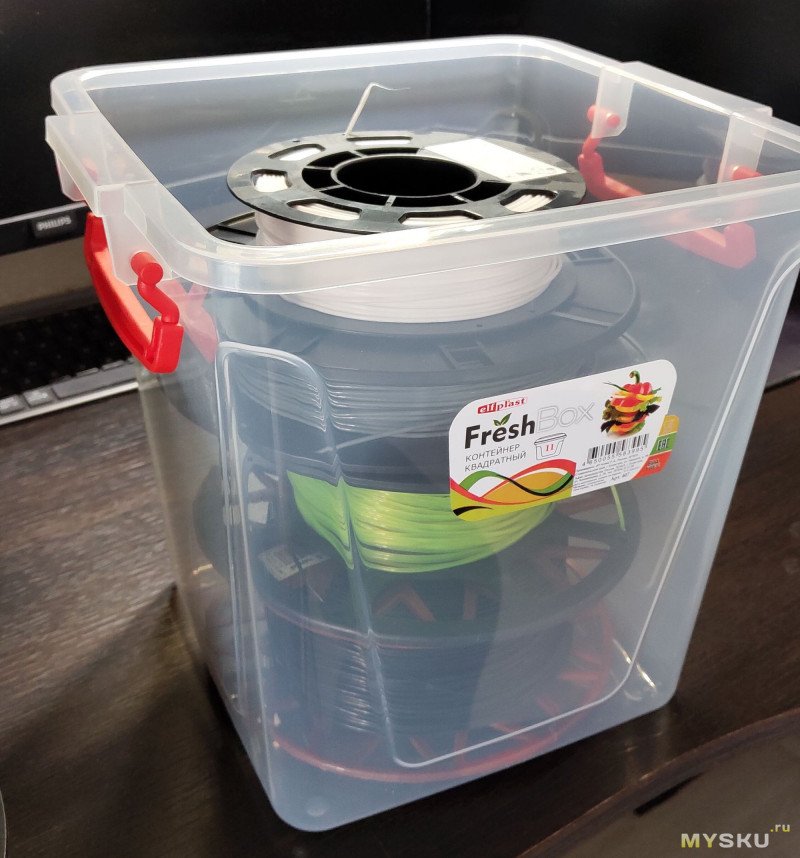

Свободно размещаются в контейнере горизонтально 3 катушки толщиной 72 мм (ABSMaker) или 2 шт. 72 мм плюс две 40 мм. Вертикально катушки в той-же конфигурации не помещаются — можно расположить 2 катушки 72 мм плюс одна 40 мм вертикально и плюс одна 40 мм горизонтально сверху.
Катушек толщиной 40 мм — можно разместить 6-7 шт., у меня нет такого количества — чтобы проверить точное значение экспериментально.
Доработки.

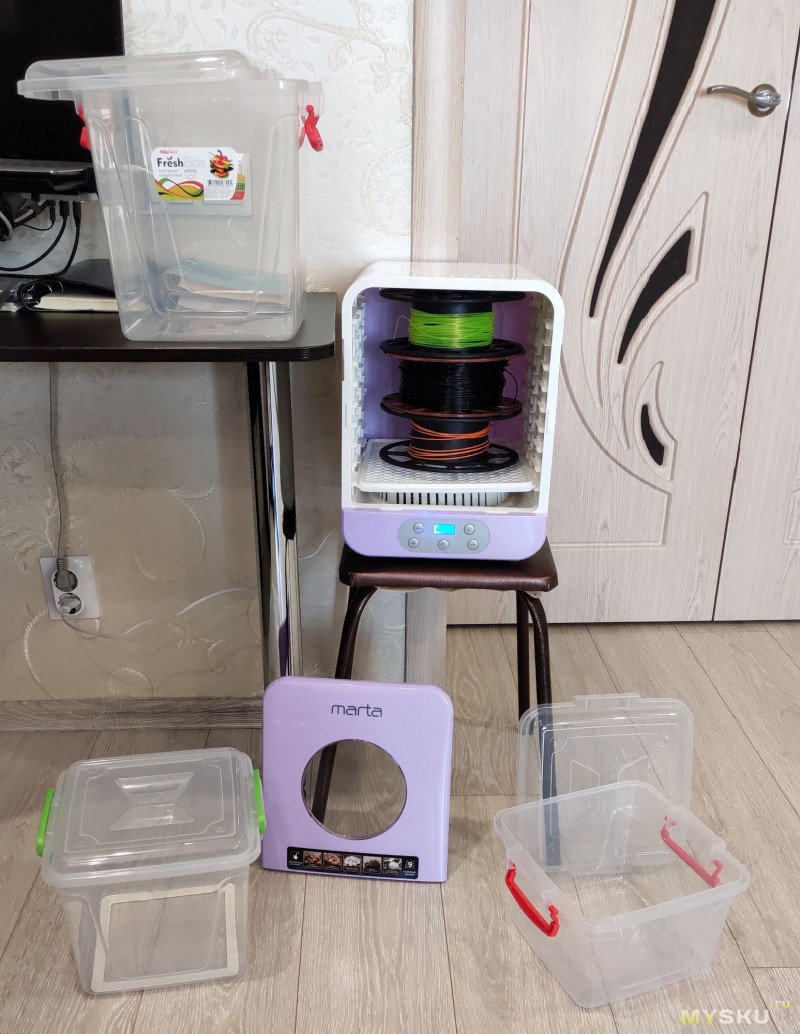

В целом всё хорошо и удобно — достал катушки из сушилки, поклал в контейнер и они там лежат себе… При необходимости доставай и печатай!
Однако для еще более удобного удобства — смоделировал кронштейны внутрь контейнеров, для печати пластиком прямо так — «не вынимая».

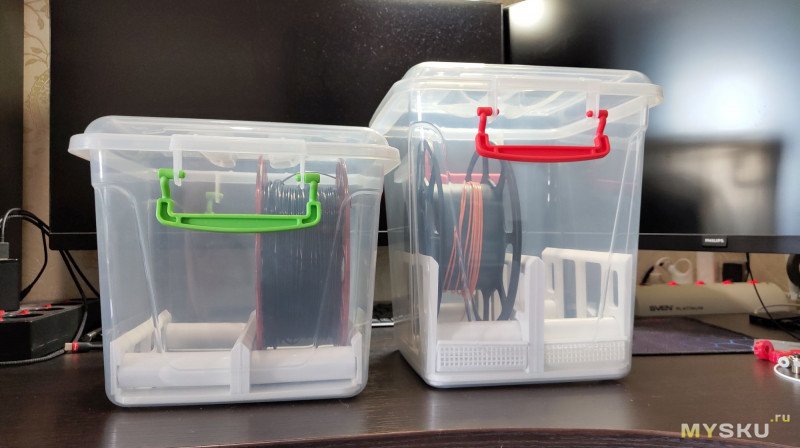

Это оказалось возможным для емкостей 8.5 и 11 литров. Модели для них отличаются только боковыми стойками и наличием емкостей с силикагелем (в контейнере 8.5 литров катушки размещаются «впритык» и ничего лишнего там быть не может).
Важно: размещать внутри можно будет только по 2 катушки одновременно!
Доработки

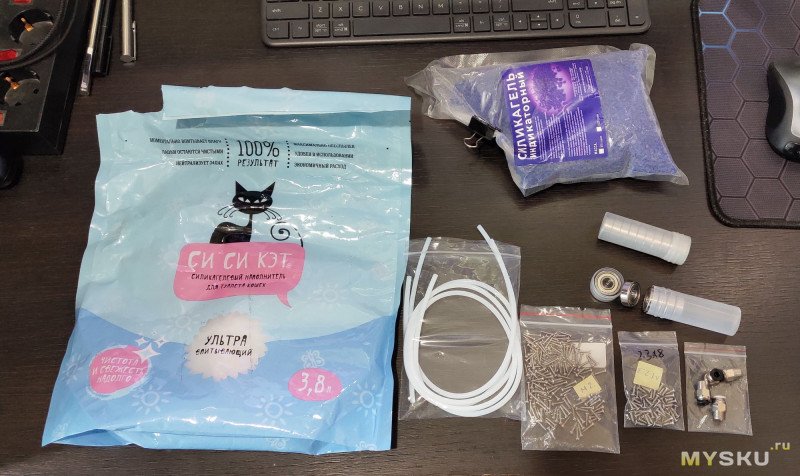

Для сборки «кронштейнов» в контейнерах дополнительно понадобятся:
Подшипники типа 608: 1, 2 (любого качества и цены — нагрузки на них практически отсутствуют)
По указанным ссылкам выложены stl и исходники (можно доработать по своему усмотрению).

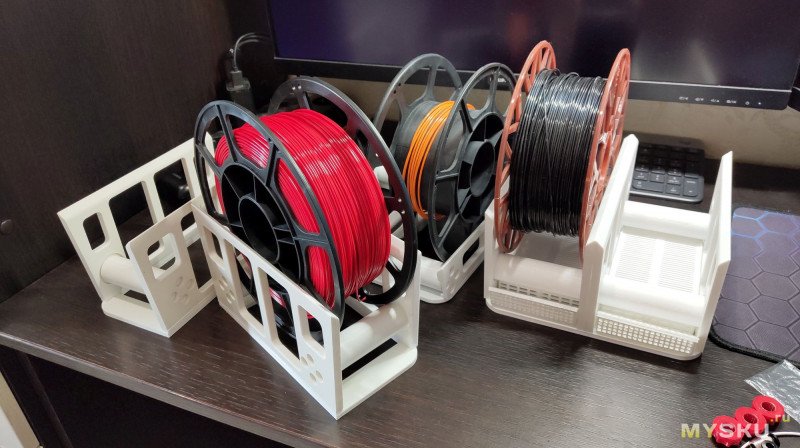

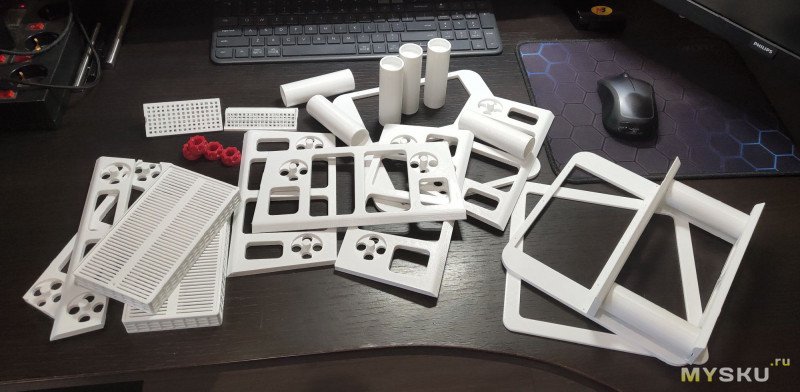

На выбор можно печатать основание целиком (base_full) или из 2 частей, в этом случае стоит распечатать проставку на дно контейнера, чтобы выровнять поверхность дна, иначе части основания могут заметно отклоняться от вертикали.

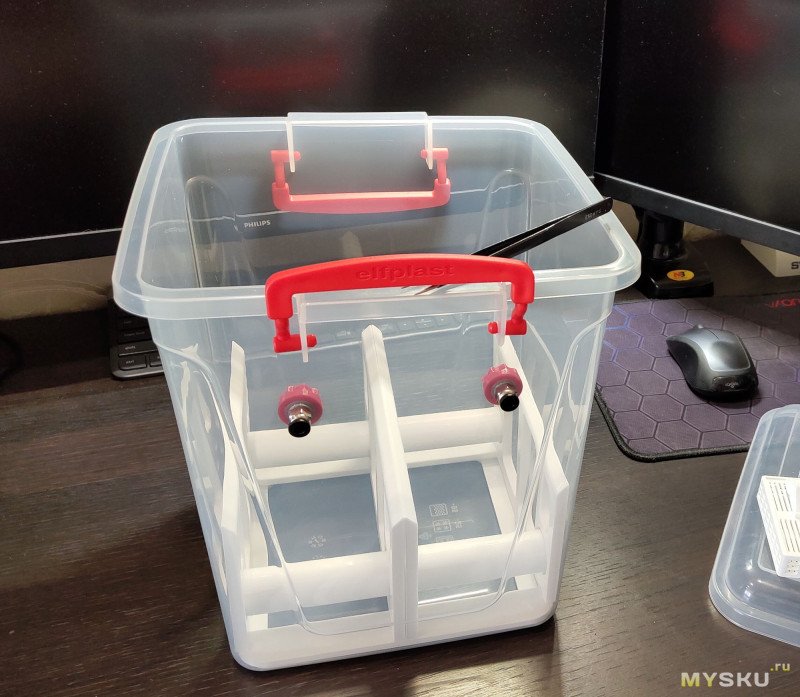

Боковые части (стойки — держатели втулок) прикручиваются к основанию саморезами, располагаются — Side_A в середине контейнера, Side_B у стенки контейнера (потому что из-за закруглений расстояние тут меньше).
На следующем этапе нужно безвозвратно нанести повреждения контейнеру…

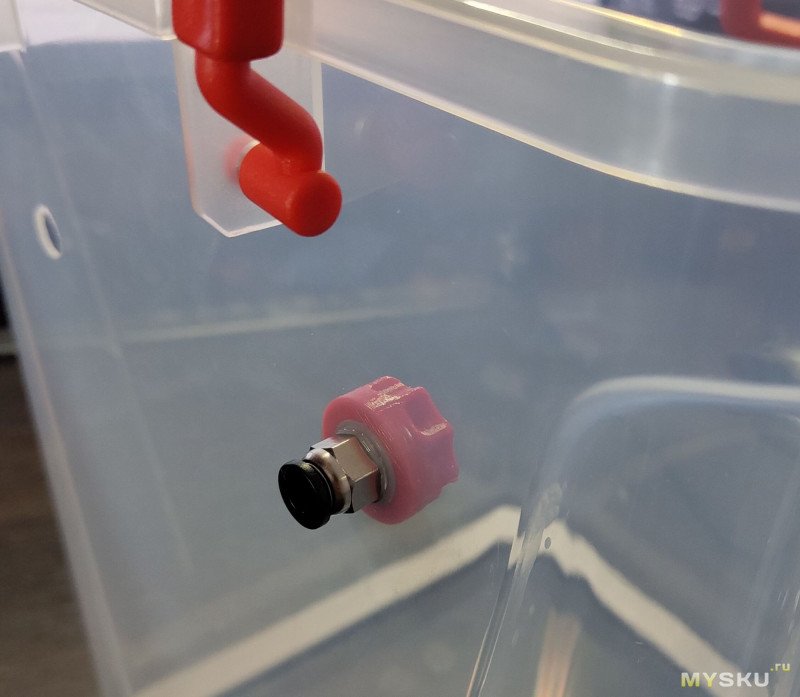

Тут следует быть внимательным и правильно разметить место отверстий для фитингов:
Во первых отверстия в контейнере 8.5л нужно делать со стороны защелок крышки — так, чтобы «выемки» ручек крышки располагались вдоль линий окружностей катушек, потому что они опускаются «как-бы внутрь» (как не один раз упоминал ранее).
Во вторых отверстия не нужно делать низко, лучше на уровне верхней кромки установленной катушки, чтобы нитка филамента слишком сильно не изгибалась на входе в фитинг.
Для улучшения герметичности:
Загерметить вводы фитингов и ввод PTFE трубки в фитинг (герметиком, фум-лентой или чем-то еще).
Прокладки из TPU под фитинг и под прижимной «барашек» изнутри банки. (stl в комплекте)
Колпачек на PTFE трубку с протянутым филаментом из TPU. (stl в комплекте)

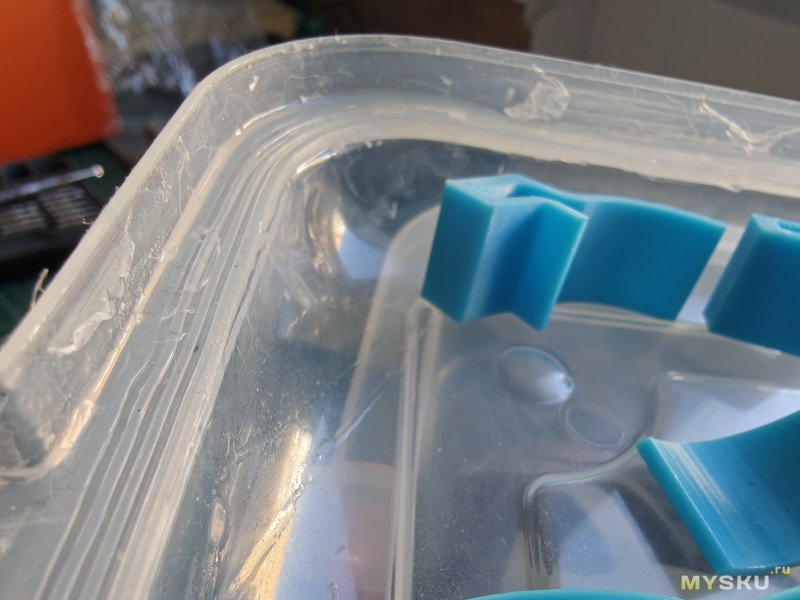

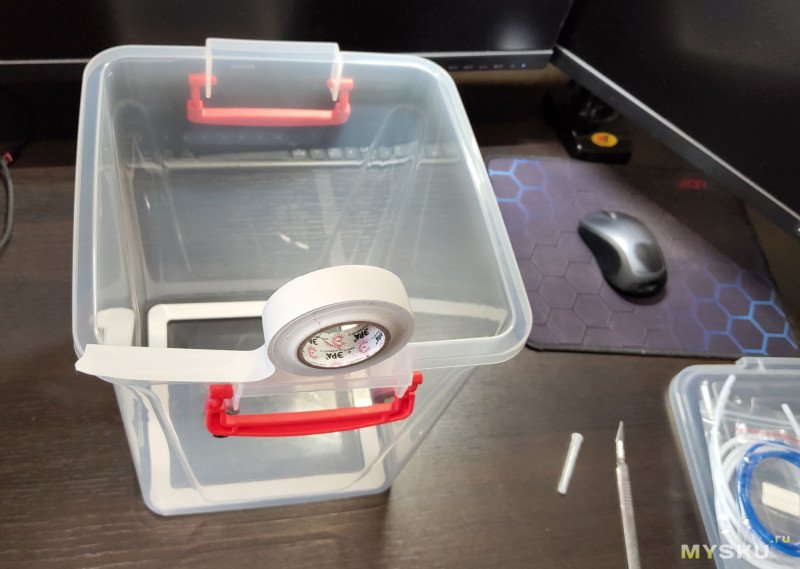

Наклеить по периметру контейнера изоленту в пару слоев, чтобы крышка плотнее прилегала (или другую герметизирующую подходящую ленту).

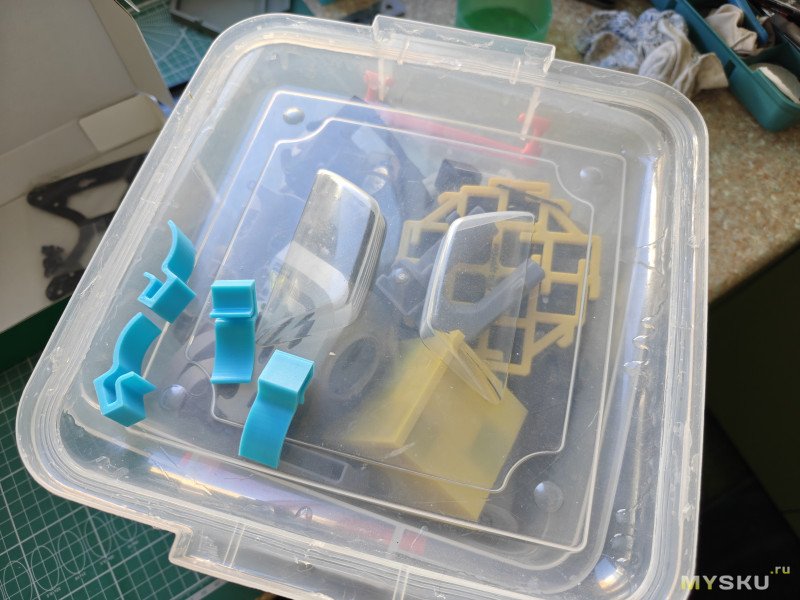

Сделать дополнительные защелки крышки по периметру. (stl в комплекте)

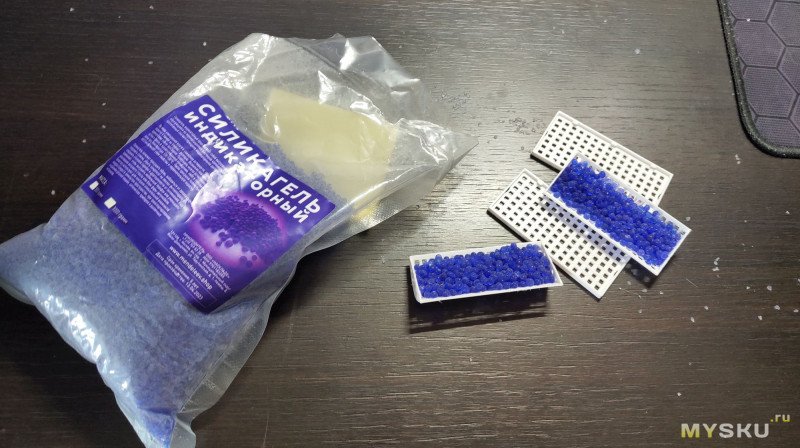

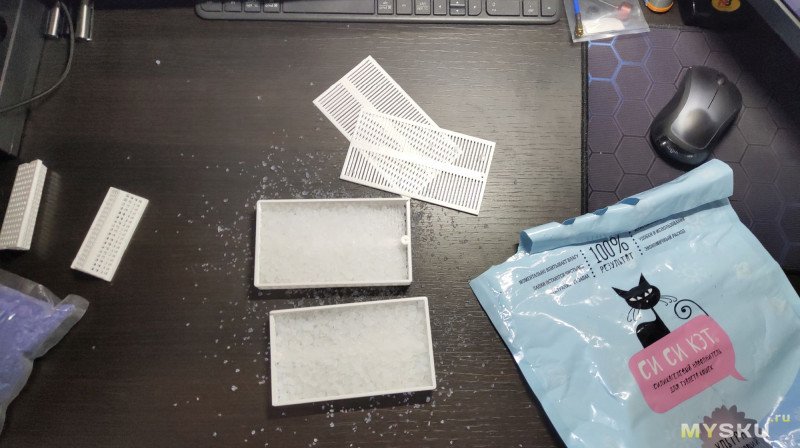

Когда всё готово — можно доставать сухой силикагель и рассыпать его по емкостям — прозрачный в большой ящичек и индикаторный в угловой. Угловой располагается с «передней» части контейнера, у него достаточно большие отверстия в стенках и через эту «сетку» хорошо видно его состояние (он не сдвигается и не мешает крутится втулке и катушке — остается зазор, потому-что нижней частью упирается в плоский контейнер с силикагелем).
В контейнер 8.5л силикагель не помещаем, ввиду отсутствия свободного места. Здесь можно помещать какой-нибудь частоиспользуемый PETG, который не сильно гигроскопичен.
Важно: если неаккуратно обращаться с силикагелем и просыпать его, то после будет очень увлекательно собирать эти круглые гранулы по всей квартире...

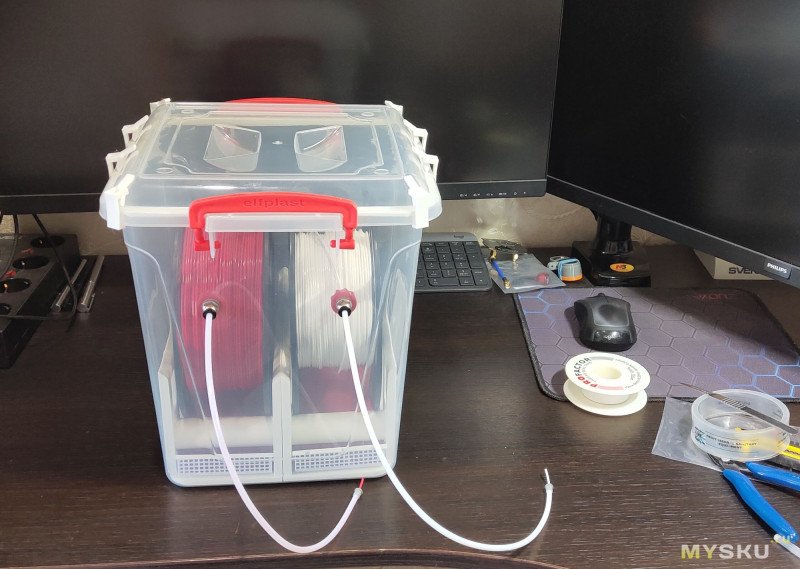

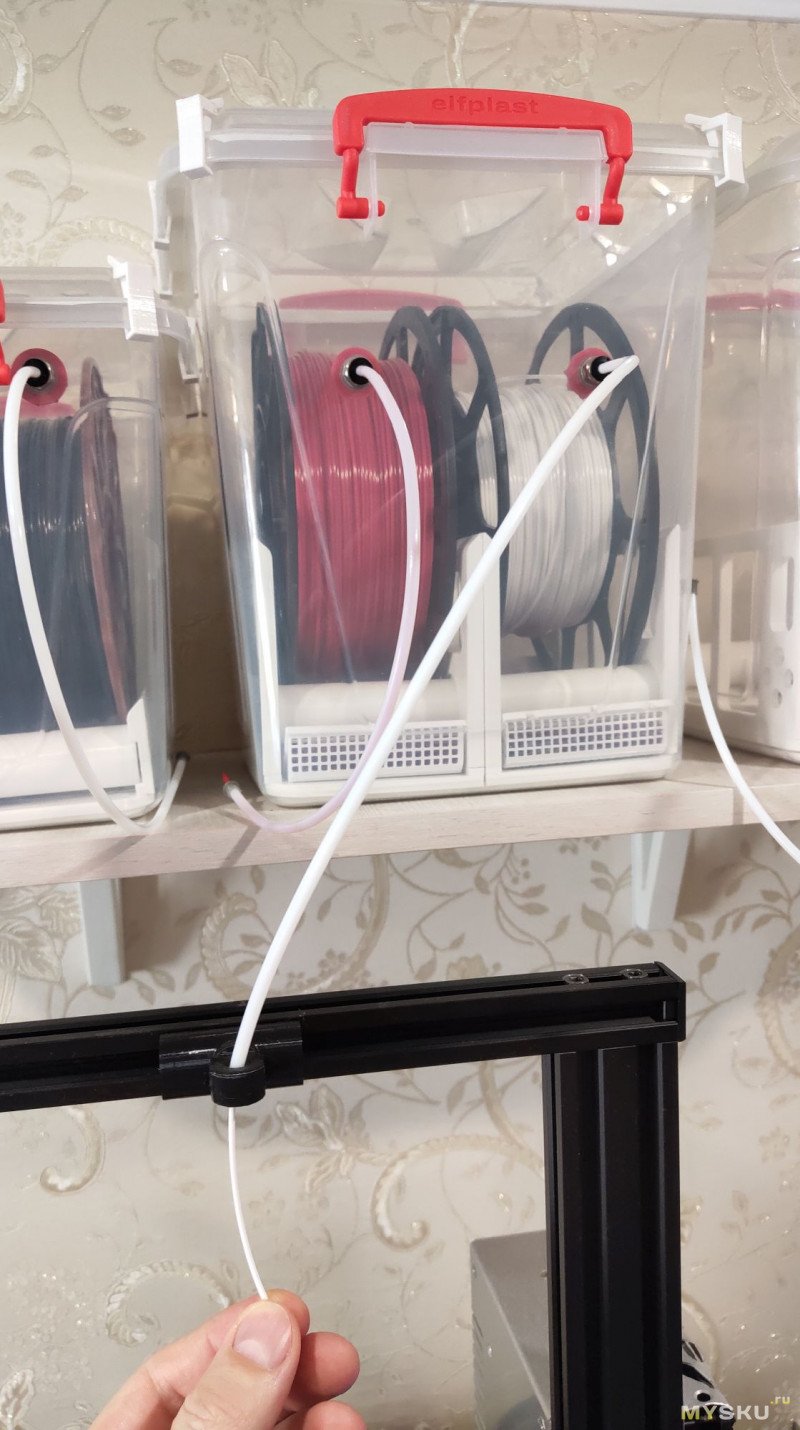

Устанавливаем катушки с высушенным филаментом, протягиваем нить через трубку, ставим контейнер на свое место.
Еще один момент, который стоит иметь ввиду — PTFE трубку следует надежно зафиксировать где нибудь на столе или раме принтера, чтобы экструдер вытягивал нить из неё, а не тянул весь контейнер на себя. Потому что иначе, при запутывании филамента на катушке (или застревании его другим образом) — экструдер потянет на себя весь контейнер. Для принтеров типа Ender3 (с «портальной» рамой) в наборе файлов есть «упор» для трубки, который вставляется в профиль рамы принтера и через который проводится нить филамента.

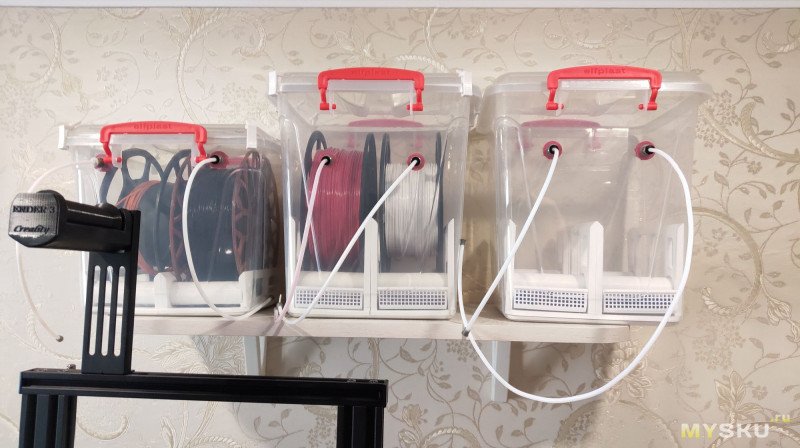

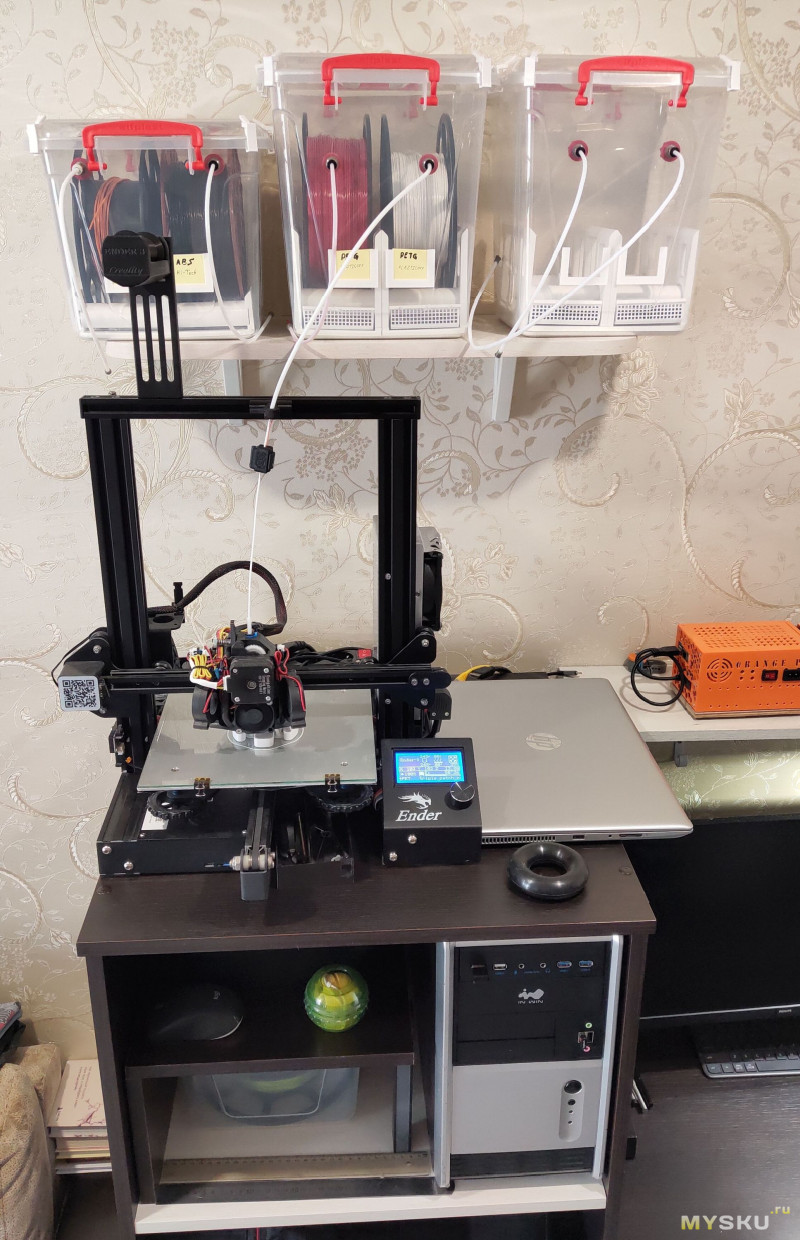

В итоге имеем удобный массив контейнеров, с сухим, готовым к печати в любой момент филаментом внутри.
Речь идет об «относительной» герметичности, которую можно увеличить по описанным рекомендациям.
Конечно вопрос правильный, но достаточно большой контейнер с «заводской» прокладкой и защелками с 4 сторон мне найти не удалось — в основном всё маленькое, рассчитанное на чашку супа (ну максимум литр).
Поэтому использовано — «что есть»…
Гигрометра нет, тем более двух — ведь подразумевается сравнение влажности внутри-снаружи?
Я решил вопрос проще, купив ZIP-пакетов больших и потолще на маркетплейсе. Упаковал с силикагелем и в любой ящик… Герметичность все же получше, чем у таких больших с защелками. Но и туда влага проникает, судя по индикаторному силикагелю.
Самый быстрый способ — это взять носок и после насыпания силикагеля завязать его раструб узлом — в середину катушек идеально входит и выходит.
Да, в обзоре не упоминал конкретно этот метод.

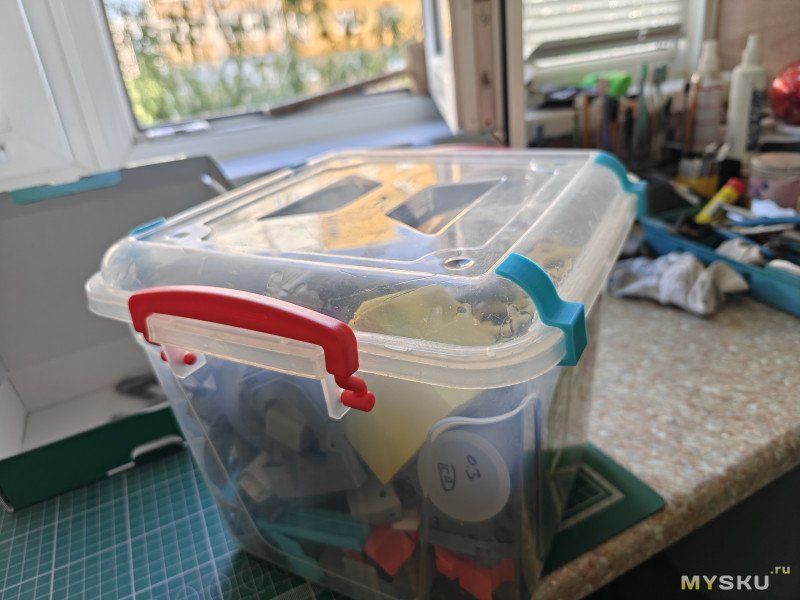

Ага, я брал такой для филамента. Не герметичен! Делал силиконовую прокладку (литьевую форму на 3д принтере, затем помещаешь ее на крышку и приклеиваешь еще дополнительным силиконом). Прокладку качественно применить не удалось — у контейнера нет нужной выемки. Делал дополнительные защелки по краям на 3д принтере. Защелки работают отлично, но контейнер все равно остается не герметичен. Так же при доставке есть высокий риск повреждения. Я заказывал два, один пришел сломанный.
