Инструмент для разборки объективов

Периодически попадаются вещи (мануальные объективы, часы, фонарики), которые необходимо разобрать, почистить или просто посмотреть маркировку микросхем в тех фонариках. На пути к разборке попадается какое-нибудь кольцо или диск с пазами в диаметрально противоположных местах — ножницы и пинцеты портить не хочется, решил купить специализированный для таких дел инструмент, благо недорого.

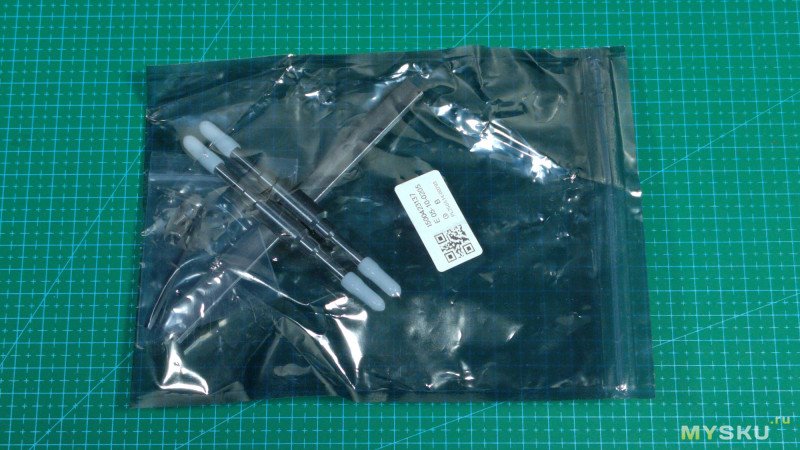

Набор упакован в простой полупрозрачный пакет.

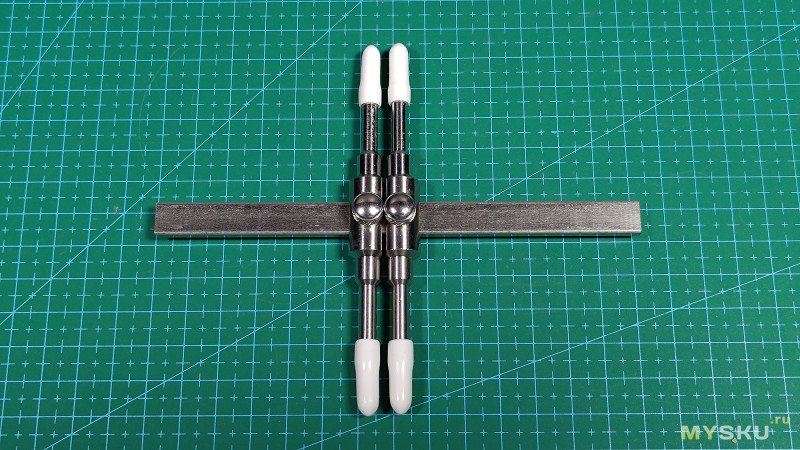

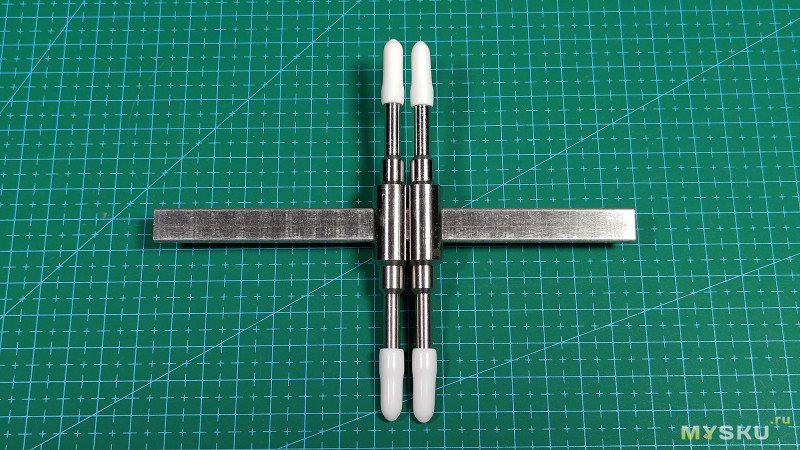

Наконечники оснащены силиконовыми заглушками.

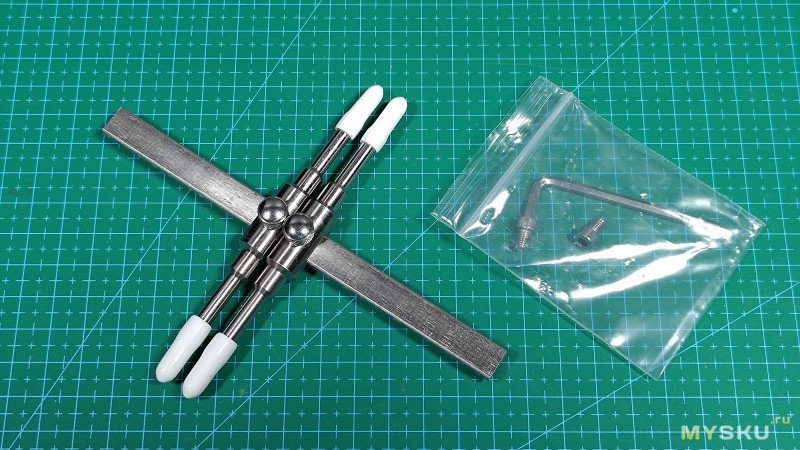

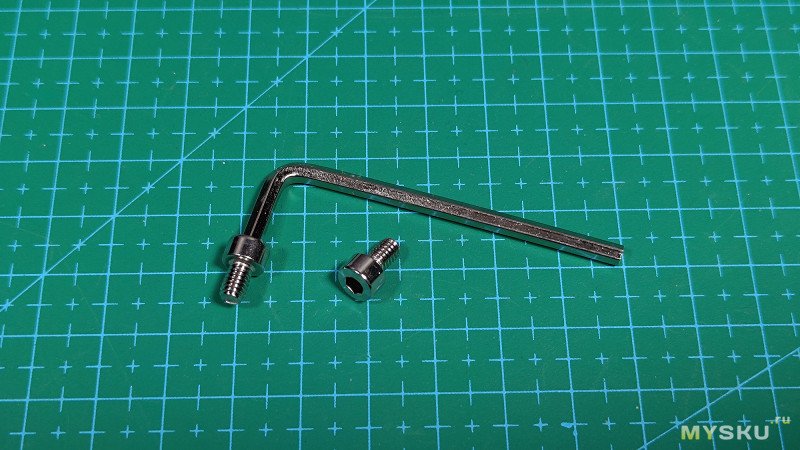

В комплекте также можно найти шестигранный ключ и пару винтов, которые можно поставить вместо уже установленных винтов с большими шляпками.

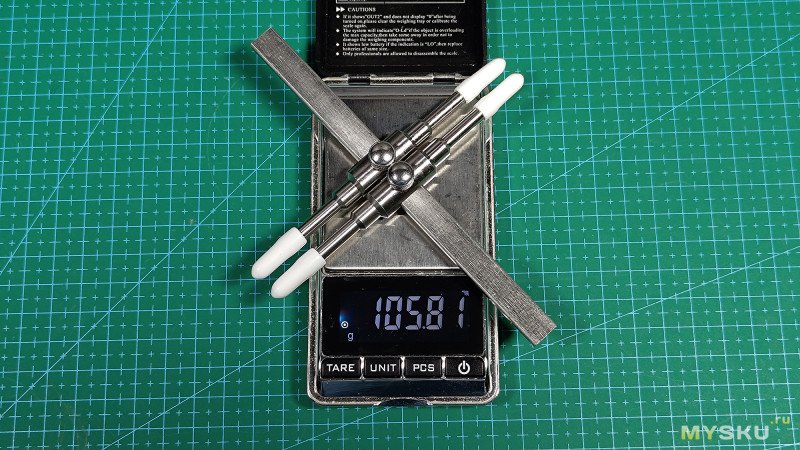

Вес около 106гр.

Инструмент полностью металлический, по описанию, нержавейка, пластиковых частей здесь нет. Конструкция представляет собой направляющую, по которой перемещаются двусторонние наконечники с плоским отвёрточным и острым концами.


Фиксация наконечников заданном положении — с помощью винтов с накаткой.

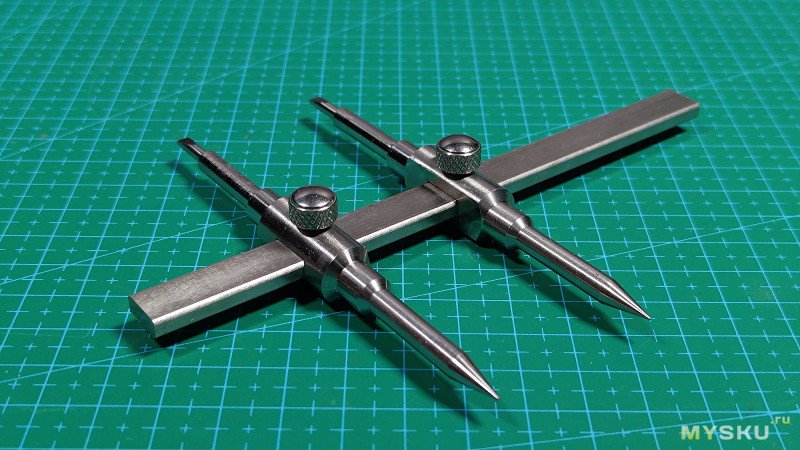

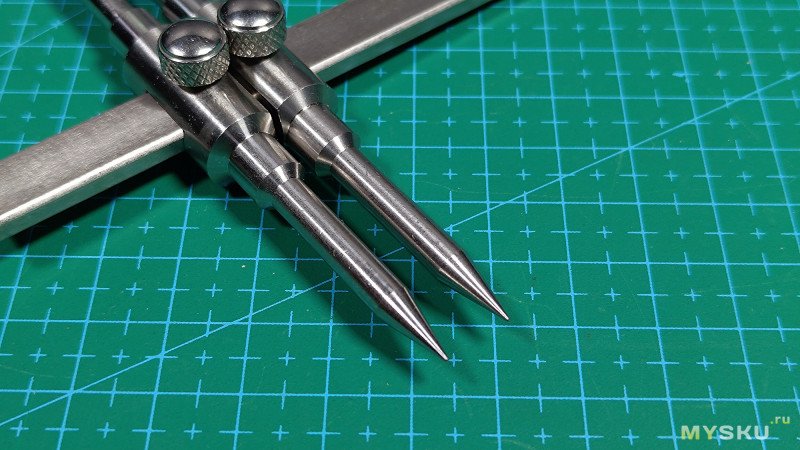

Острые конические наконечники:

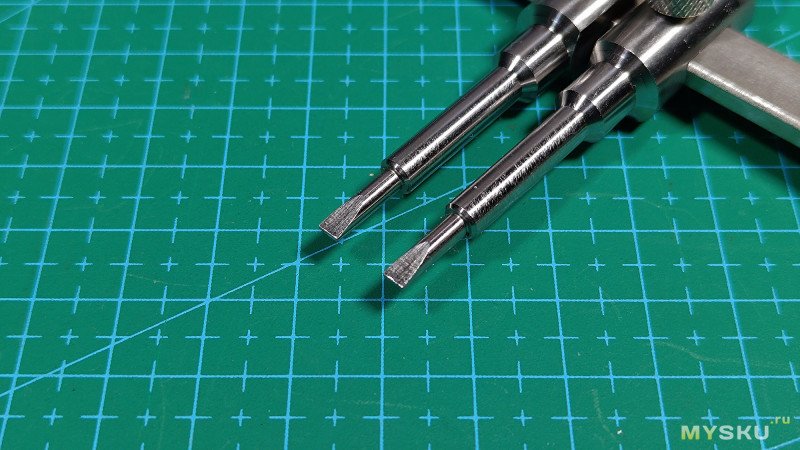

Плоские шлицевые наконечники:

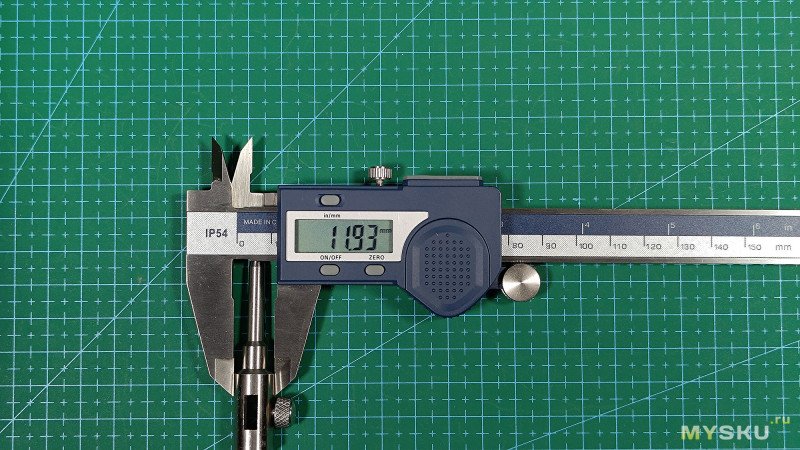

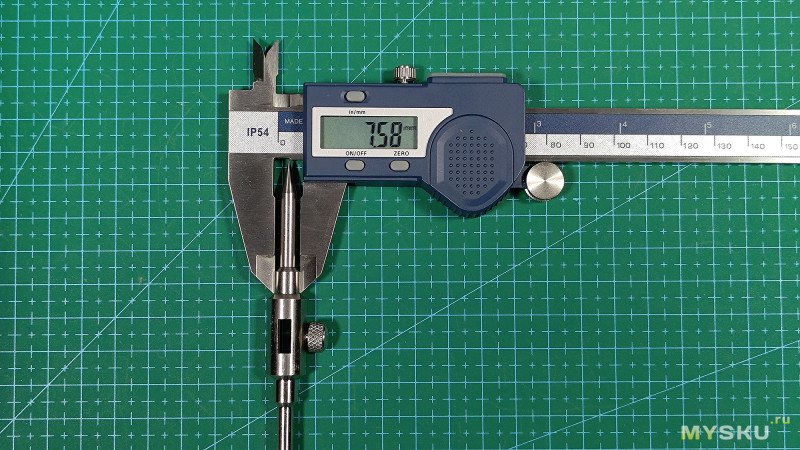

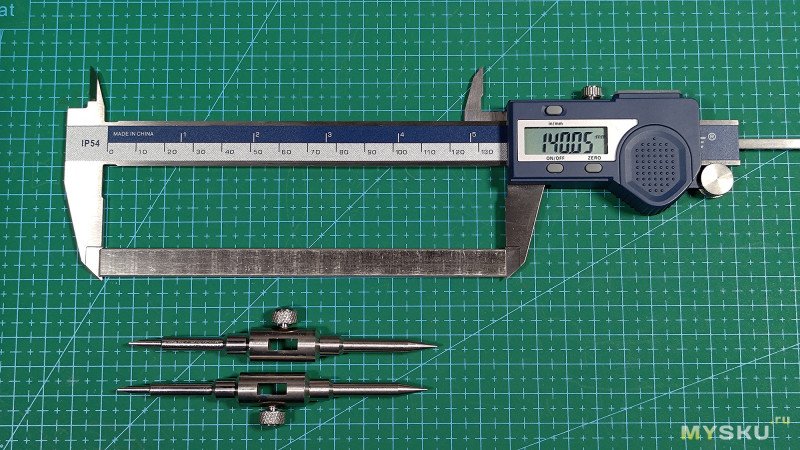

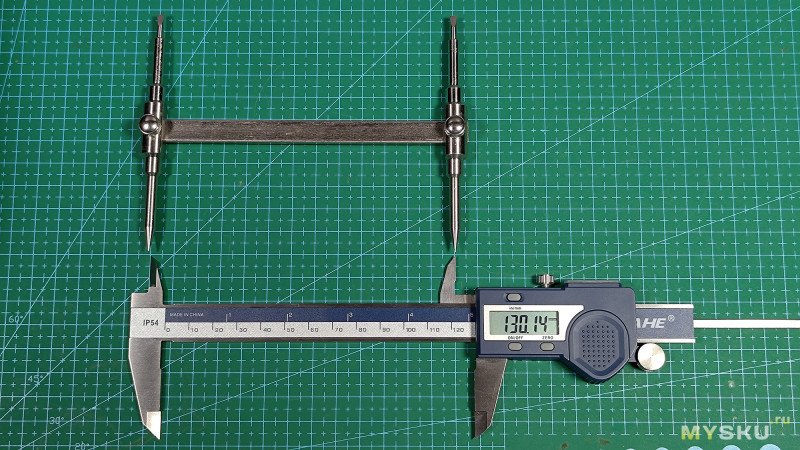

Максимальное расстояние между острыми наконечниками — 130мм.

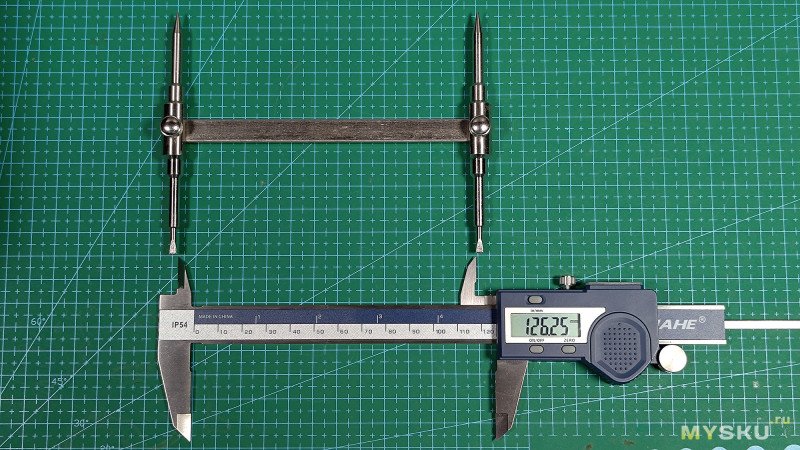

Между внутренними краями плоских наконечников — 126мм.

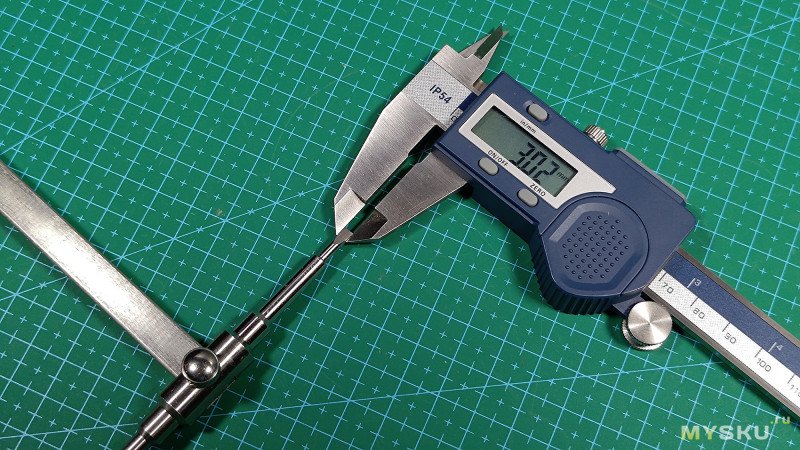

Ширина плоских наконечников — 3мм.

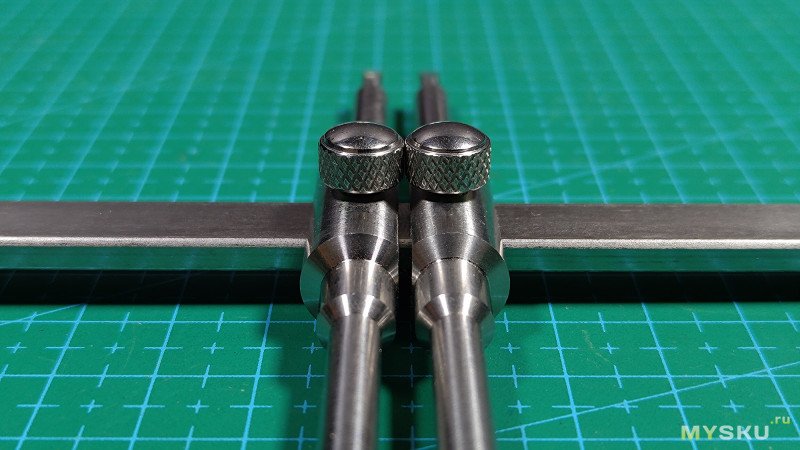

Средняя часть наконечников с внешней стороны имеет круглый профиль, а в месте смыкания обточены до плоского состояния. Ручки винтов с накаткой при минимальном смыкании трутся друг о друга и присутствует некоторый зазор между средними частями наконечников.

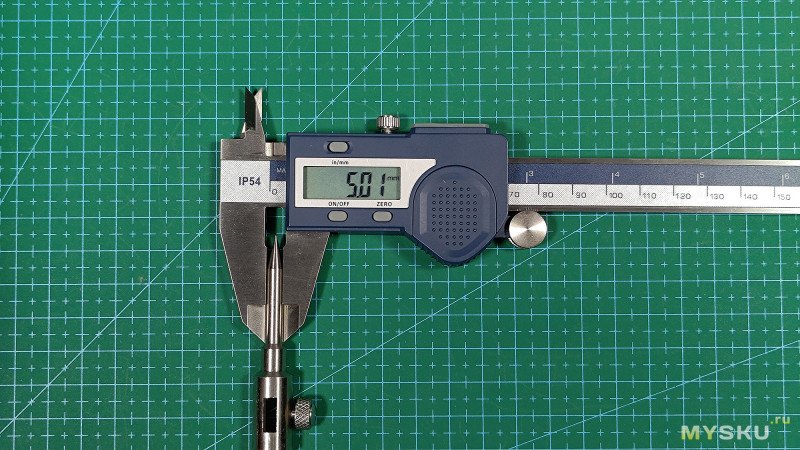

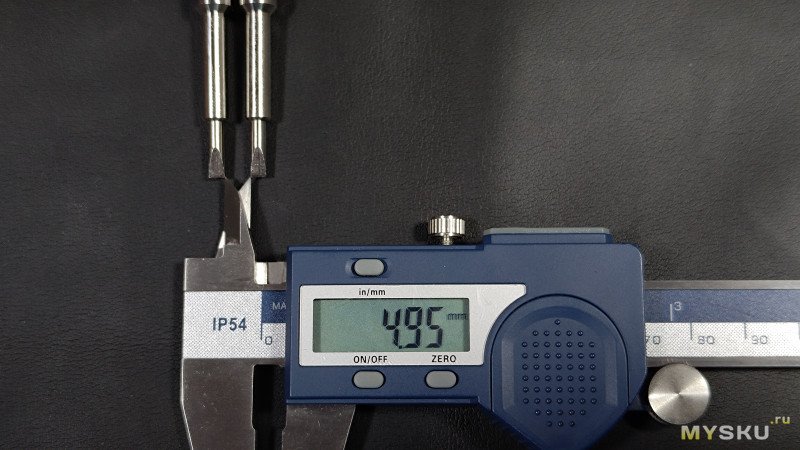

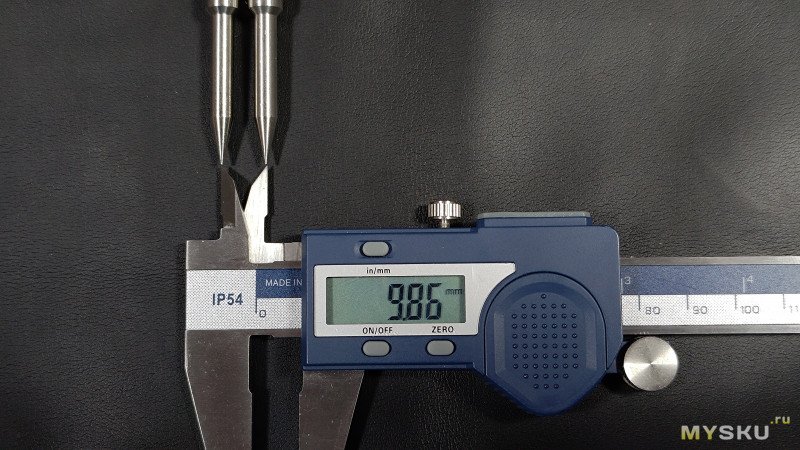

В этом случае минимальное расстояние между острыми наконечниками — 10мм, а между плоскими — 5мм

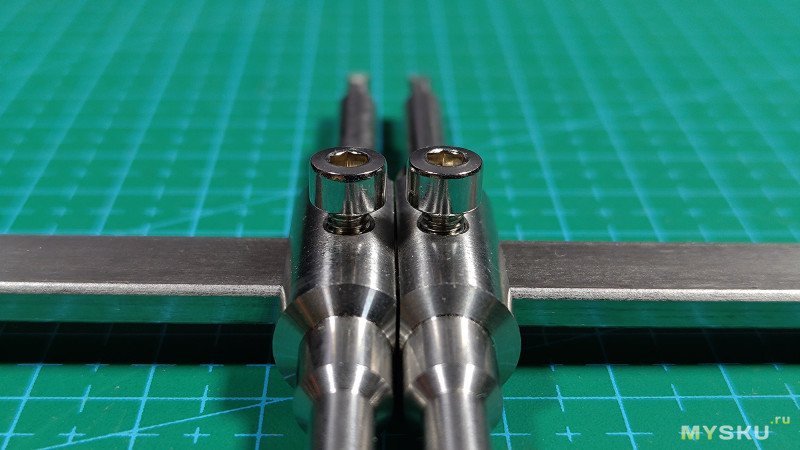

Поставим винты с уменьшенной шляпкой под шестигранник. Зазор между средними частями уменьшается почти до минимума.

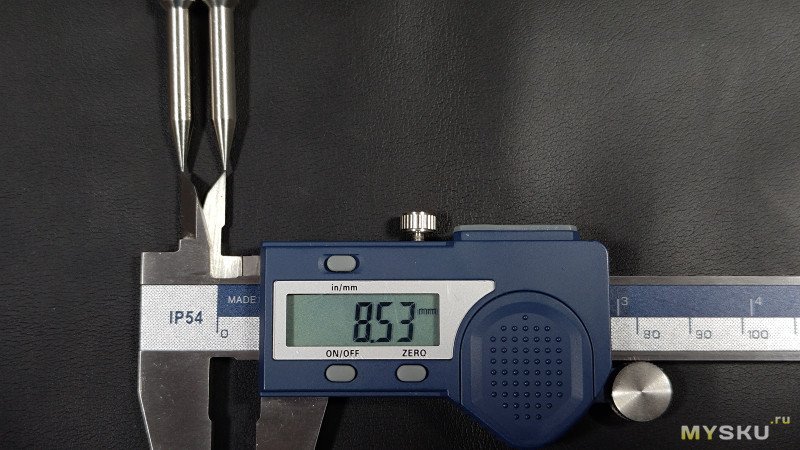

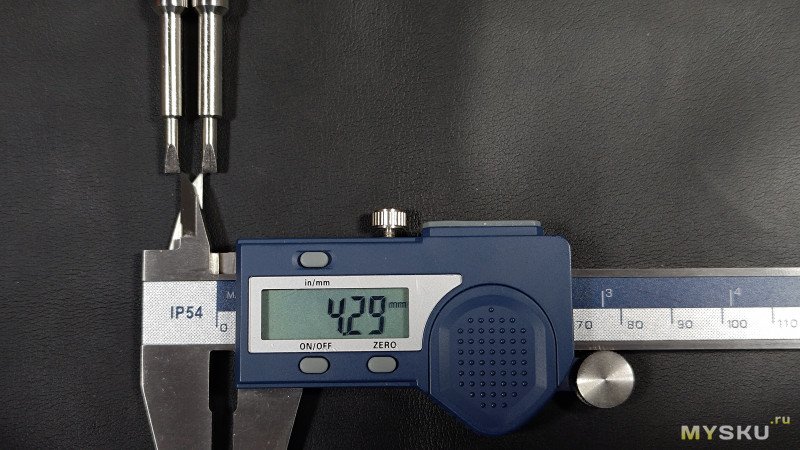

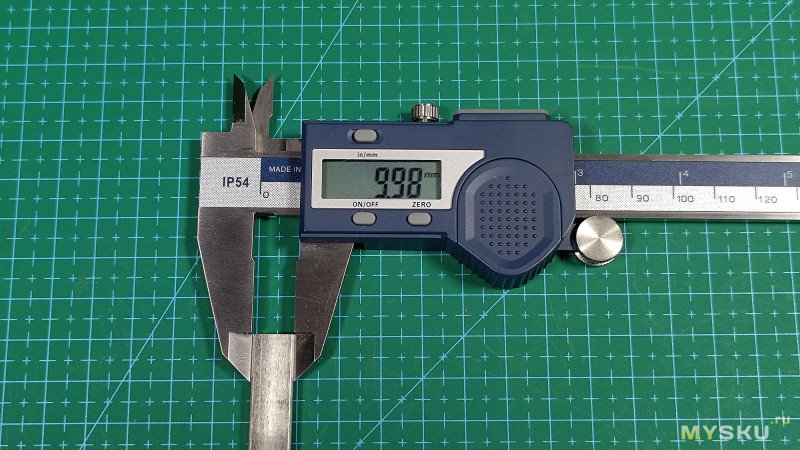

С уменьшенными винтами зазор между острыми наконечниками становится меньше — 8.5мм, и 4.3мм между плоскими наконечниками.


Направляющая по всей длине обработана, фаски сняты везде кроме торцов.

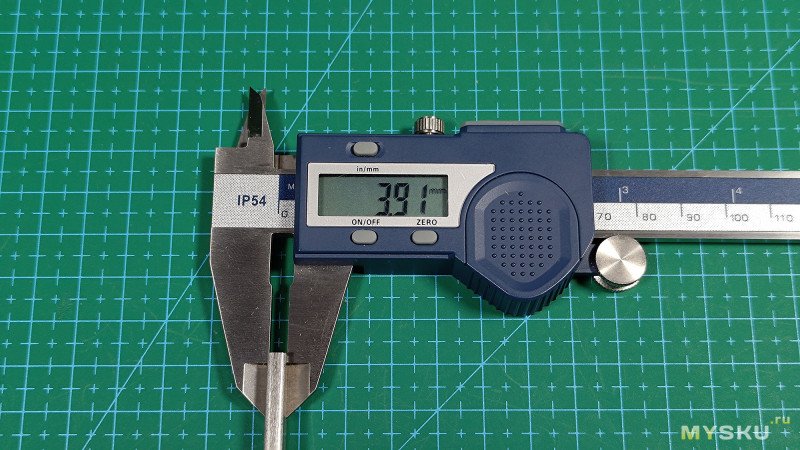

Размеры направляющей 140 х 10 х 3.9мм


Толщина наконечников на всех ступенях

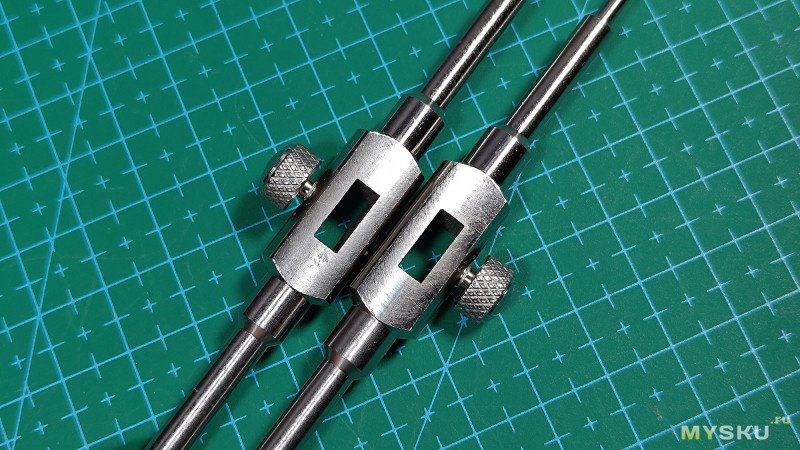

Сквозные пазы в средней части строго прямоугольные.

Применение
Фонарик. С кнопкой пока всё порядке, но разберём её ради теста.

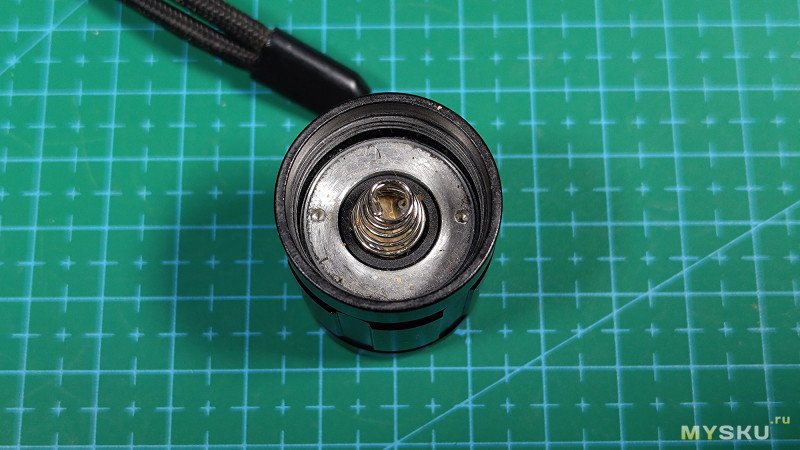

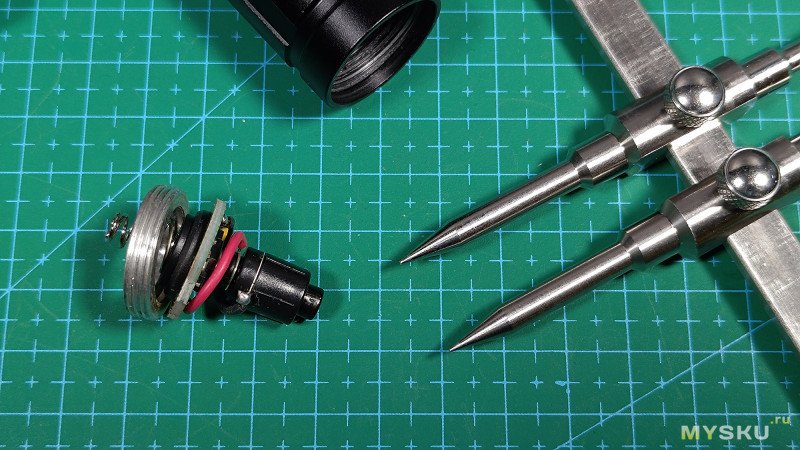

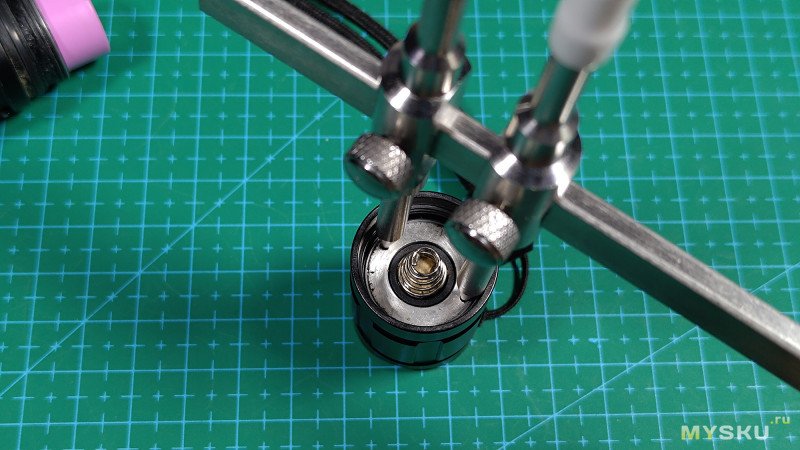

Здесь потребуется выкрутить диск, где предусмотрены два специальных паза под конические наконечники.

Совмещаем, фиксируем и крутим.

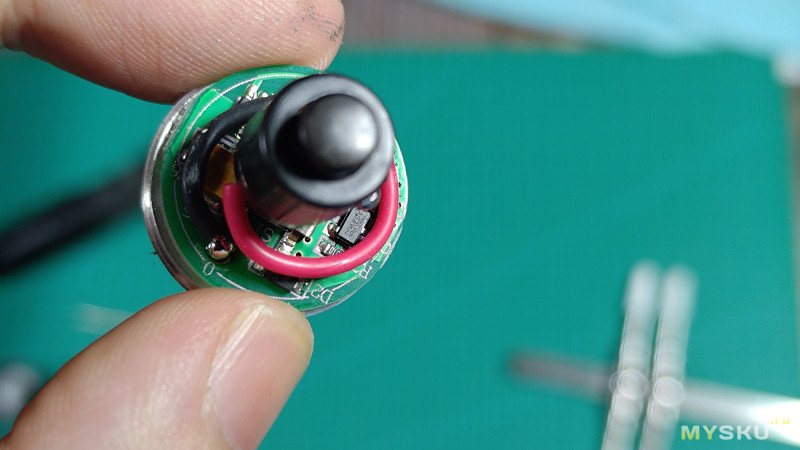

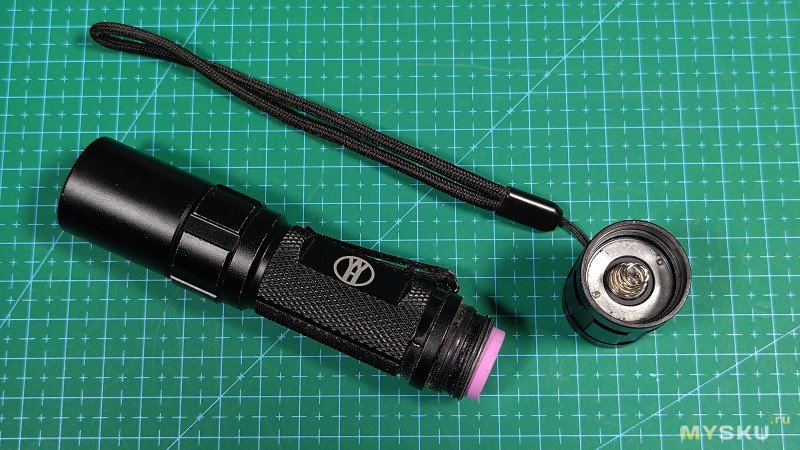

Разобрано

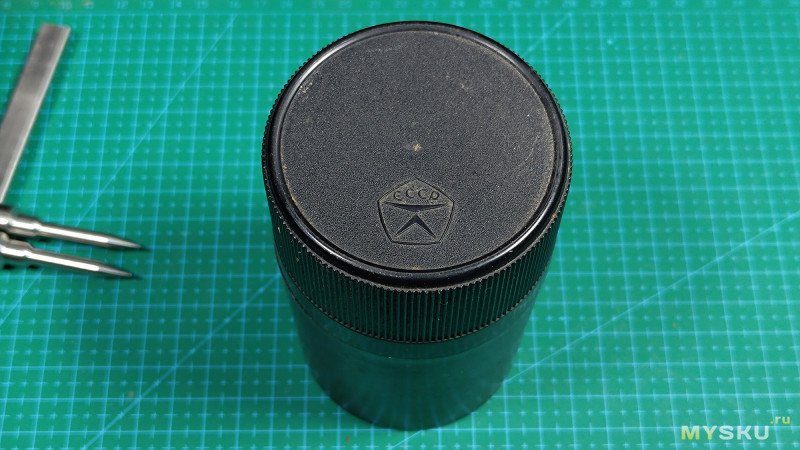

Тубус с советским знаком качества

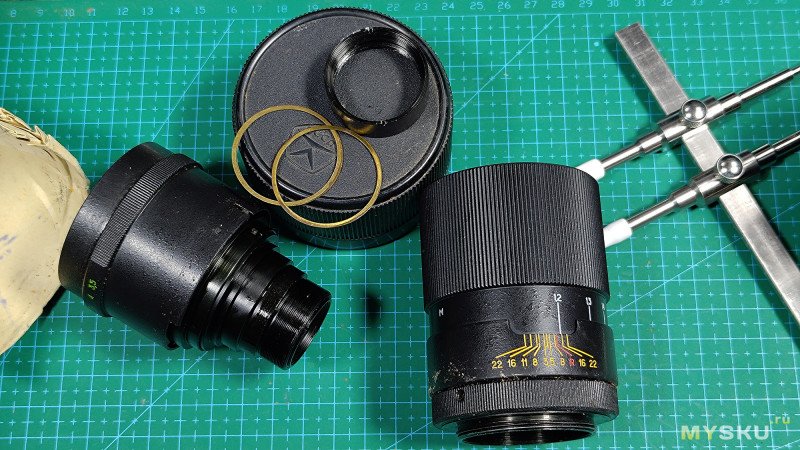

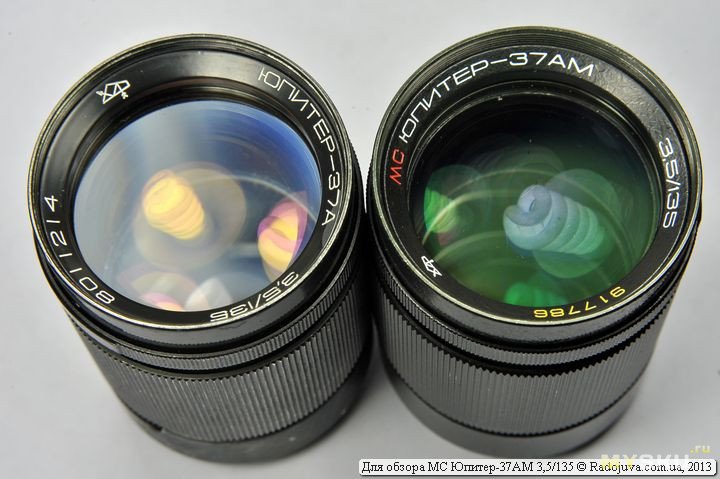

Внутри портретник Юпитер 37А, увы без мультипросветления, но какой достался.

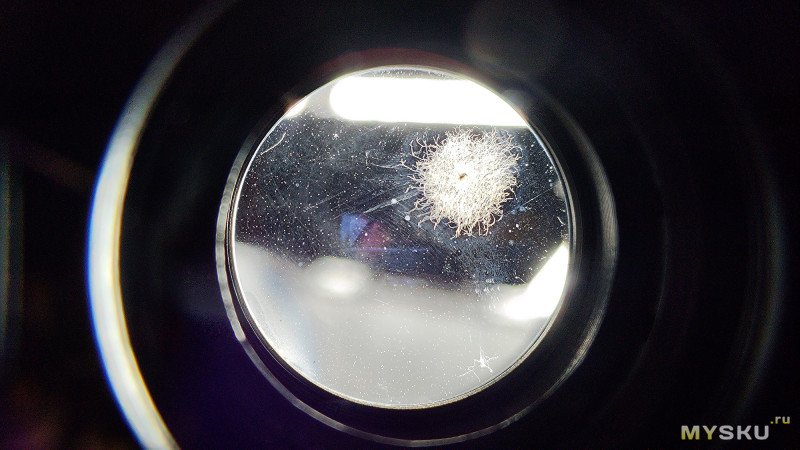

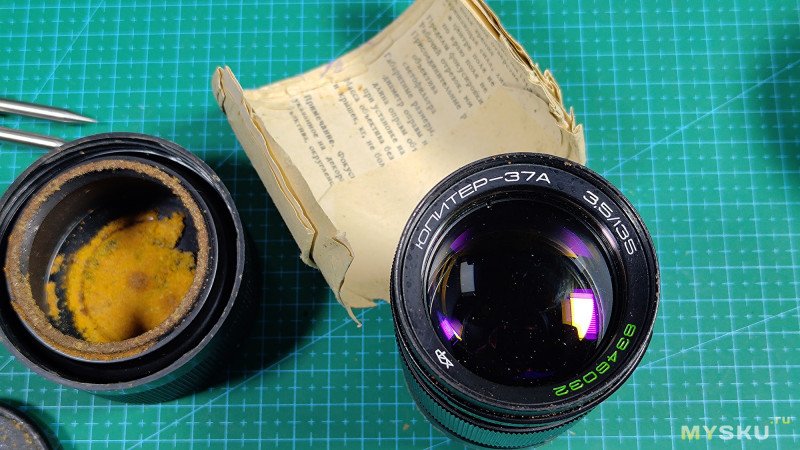

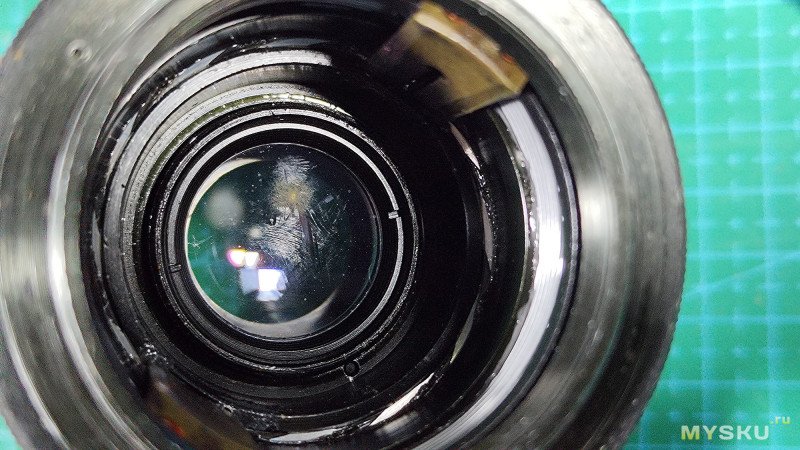

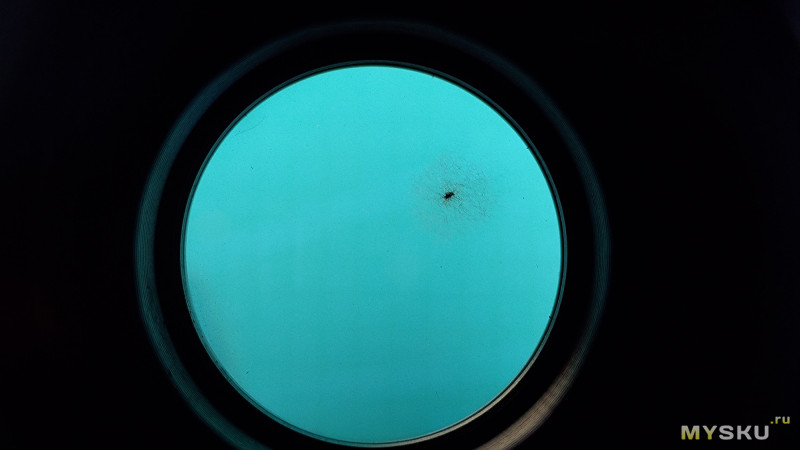

Внутри видимо из-за сырости поселилась такая гадость и чтобы её убрать, придётся всё разбирать

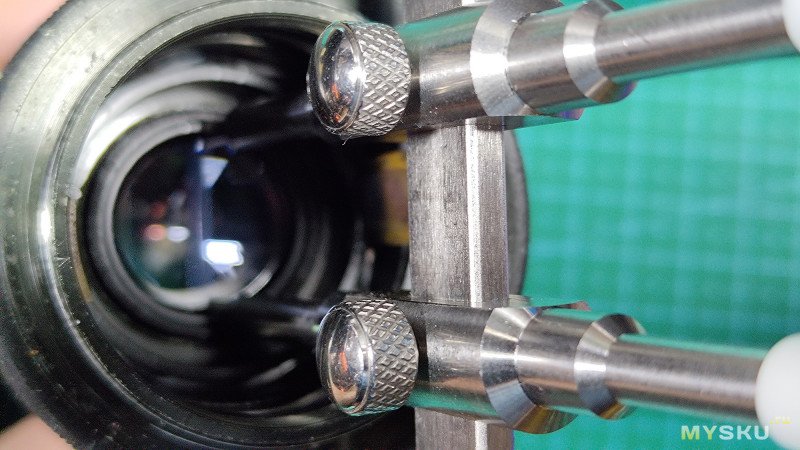

Разумеется, без откручивания этой внутренней втулки не обойтись.

Полный процесс разборки и обслуживания Юпитера 37А можно посмотреть в данном видео руководстве. Местами сложно, и есть нюансы, особенно по сборке геликоида. Кому интересно, прикрепляю:


Выводы
Такой ключ хоть нужен и нечасто, но иметь такой полезно. Цена достаточно подъёмная, чтобы не использовать кустарные подручные средства. Вероятно можно найти ещё дешевле на том же озоне, ищите. Для себя выделю один минус — винты с накаткой даже если сильно затянуть пальцами, то при сдавливании наконечники могут всё равно сместиться, поэтому лучше прибегнуть к винтам под шестигранник. Вроде всё.
