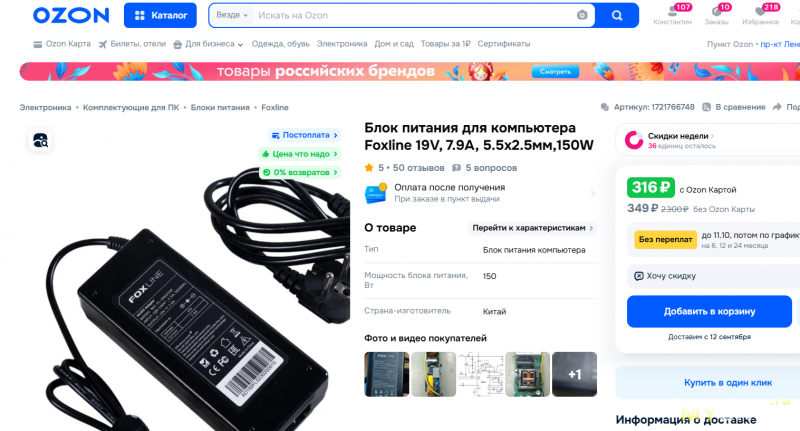

Продолжаем тему с народными БП от Foxline. На этот раз "Блок питания для компьютера Foxline 19V, 7.9A, 5.5x2.5мм,150W". Сохранил название от продавца

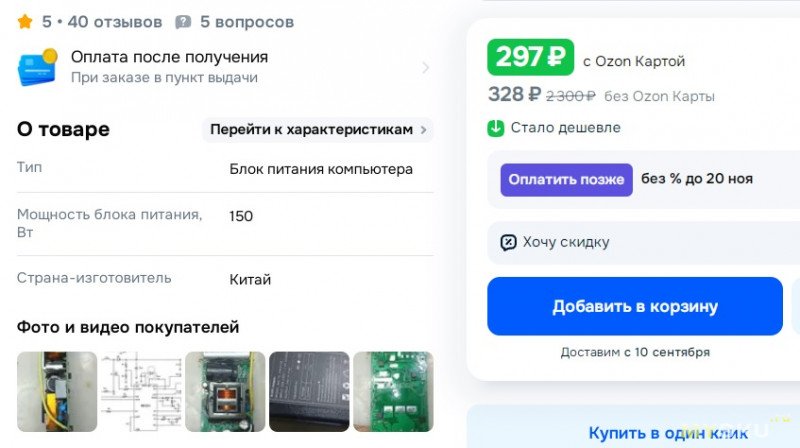

- Цена: 296руб с доставкой (около $3.7)
- Перейти в магазин
Так получается, что это продолжение ПЕРВОЙ ЧАСТИ и продолжение линейки БП Foxline. Просматривал Озон на наличие очередных нормальных БП по доступной цене. И отдельно вбивал Foxline. Сначала даже не понял, что это другой БП.
Сразу заказал пару БП, цена даром. С кем общаюсь на Муське, то скидывал в личку. Есть доставка в Беларусь. Приехали относительно быстро.

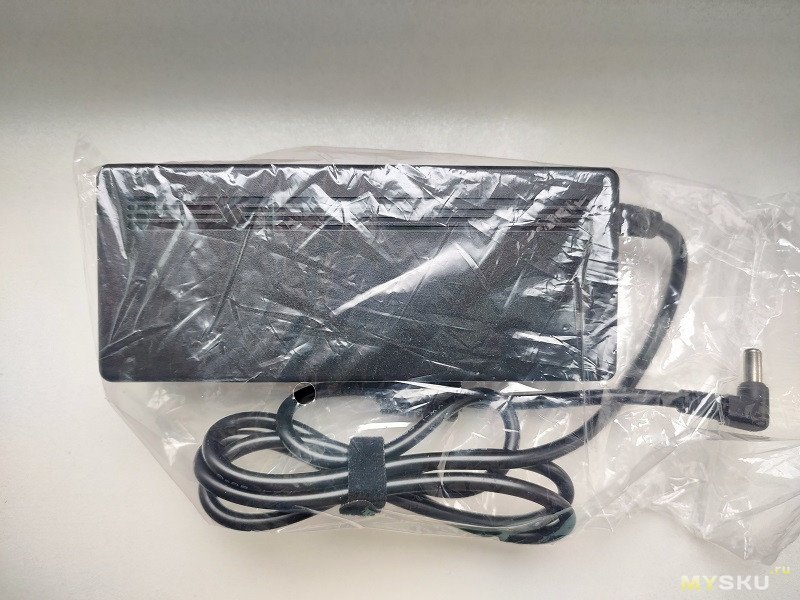

Комплектация и сам набор не поменялся — картонная/заводская коробка. Внутри сам БП в пакетике, кабель 230V. Скажу другими словами — этот комплект полностью повторяет предыдущий БП. И даже больше, сам БП визуально (корпус) тоже не поменялся. Поменялась только этикетка. Выходной кабель с реальным ферритовым фильтром, остался от предыдущего БП.

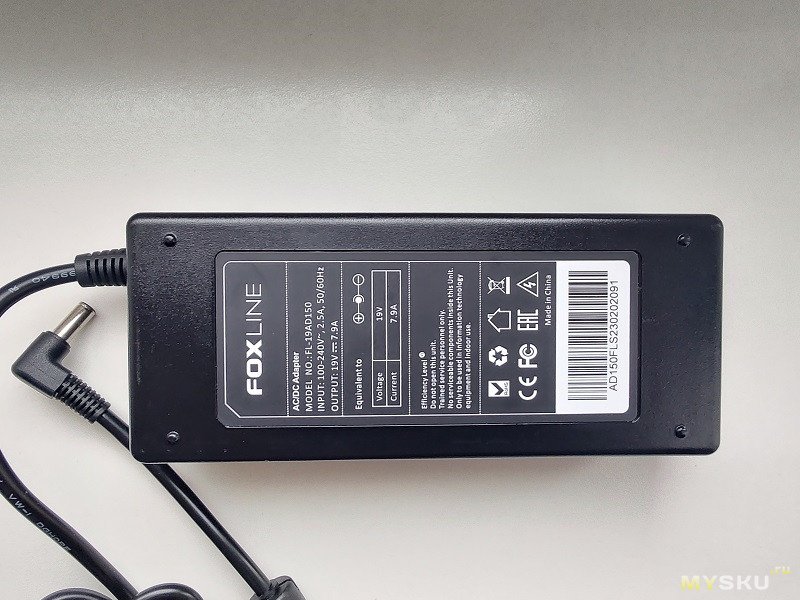

Нас должна интересовать именно этикетка на этом БП, она многое меняет.
Модель с этикетки FL-19AD150.
Так как сам корпус не поменялся, то вскрытие корпуса, тоже не вызвало проблем. Очень легко разбирается, достаточно нескольких несильных ударов «нож+молоток».
Сразу видим огромное визуальное отличие — плата находится под изолирующей и экранирующей прокладкой (вкруговую). На экранирующую прокладку выведен и запаян проводок-перемычка с минуса выходной части.
Отпаиваем перемычку и разбираем/убираем обе прокладки. Видим следующую картину.
Как говорится, эта модель для любителей PFC и заземления.

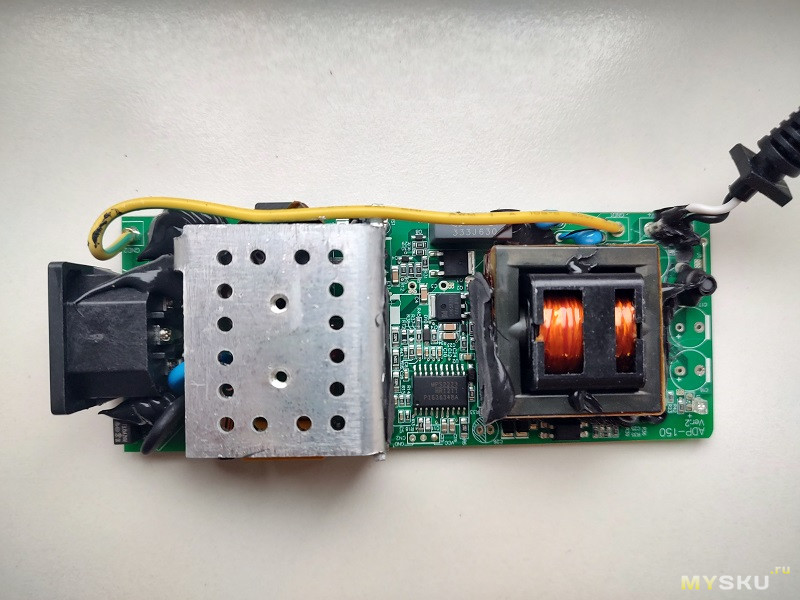

Итого имеем — распаян провод заземления и особое внимание сразу вызывает трансформатор. Такой делают при резонансной схеме. Все элементы распаяны только на лицевой стороне плате, отверстия с металлизацией. На выходе два полимерных конденсатора 25V-1000uF, потом небольшой фильтрующий дроссель и обычный электролит 35V/1000uF (10/20мм). Высоковольтный 450V-100uF(18/30мм). Все обычные электролиты, как и в предыдущем БП, от конторы Chengx. Забыл сфотать вид платы с конденсаторами, сразу все выпал, так как под высоковольтным конденсатором была микросхема и транзисторы. На плате было много чёрного клея-герметика.
Проблематично было смотреть элементы фильтра и PFC. Всё под радиатором, сам радиатор неплохой/толстый.
Всё тот же пластиковый предохранитель 250V-3.15A. Любимый некоторыми азиатскими компаниями варистор 14D561K (JNC), тот же большой термистор 2.5D-15 (2.5 Ом, диаметр 15мм). Теперь взрослый жёлтый Х2-конденсатор, на 275V/0,68uF (15мм по выводам). Два синфазных дросселя — один небольшой и другой основной, на хорошем зелёном кольце. Старый диодный мост GBU1508 (800V/15A) и так же прикручен на основной радиатор.
По PFC — удалось подлезть с фонариком и вычитать только ДИОД G3S06506H с бусинами (650V/6A, 220 пластик). Рядом транзистор тоже 220 пластик.
Под высоковольтным конденсатором была микросхема и один из транзисторов.

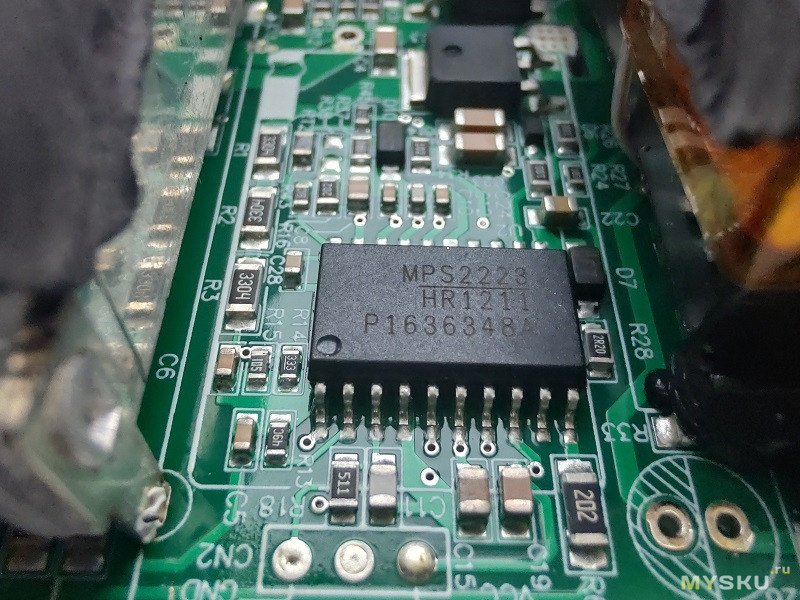

Микросхема (сдвоенная маркировка, LLC и PFC контроллер) — верхняя маркировка MPS2223. Нижняя маркировка HR1211. Только эта микросхема будет стоить дороже БП с доставкой. Мелкий конденсатор по микросхеме — 35V/100uF.
Два китайских транзистора LH65R360 (корпус 252). По аналогии они МОГУТ БЫТЬ 650V/12A. Ток 12А только при 25 градусах.
Два Y-конденсатора сделаны как в правильных дорогих БП — они соединены последовательно, номинал каждого 102. Оптрон 817С (в smd-исполнении).
Выходная часть.
Про конденсаторы говорил — два полимерных конденсатора 25V-1000uF, потом небольшой фильтрующий дроссель и обычный электролит 35V/1000uF (10/20мм). Страшно там ковырять клей-герметик, полно мелких деталей, можно легко сковырнуть.
Выход — два транзистора G095N01K (100V-60A). Корпус TO-252. Один удалось отколупать (маркировка). Рядом контроллер весь в чёрном клее-герметике (не стал колупать).
В пятницу/субботу настраивал паяльник и сделал по своему плану работы. Не нужно там ничего делать, просто моя прихоть.
После испытания намазал ЛАКОМ и ГЕРМЕТИКОМ.
Итоги — за 296руб изумительный БП с резонансной схемой и синхронным выпрямителем. Не бывает такой цены за такой БП, в обычной ситуации. Цена аномальная, причины нужно выяснять у продавца. Наши продавцы только пустой корпус с разъёмом 230V (3-PIN) + кабель 230V, будут продавать дороже.
Надо указать условный минус БП — защита сделана с огромным запасом по мощности. При выходном токе 10А она так и не сработала. У конкретно моих БП немного разное выходное напряжение — у одного 19,7V и у другого 19,4V. У меня рука не поднимется ругать этот БП за китайские конденсаторы и его минусы, учитывая цену и схемотехнику БП. При такой мощности (токе) уже желательно ставить кабель бОльшего сечения. У меня вопросы по штекерам 5.5x2.5мм в таких БП. На сколько их хватит? По мне, уже нужно делать другие штекера и в них делать несколько контактов параллельно. А так, с этим БП, просто какой-то аттракцион невиданной щедрости.
По сути, эти БП просто дарят, а мы оплачиваем только доставку подарка
У меня всё. Всем здоровья и удачи.
Сразу заказал пару БП, цена даром. С кем общаюсь на Муське, то скидывал в личку. Есть доставка в Беларусь. Приехали относительно быстро.

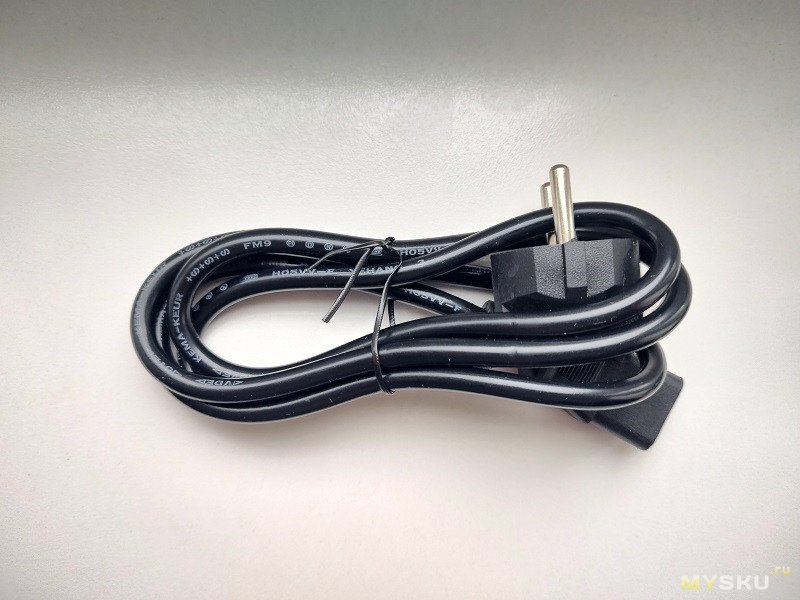

Комплектация и сам набор не поменялся — картонная/заводская коробка. Внутри сам БП в пакетике, кабель 230V. Скажу другими словами — этот комплект полностью повторяет предыдущий БП. И даже больше, сам БП визуально (корпус) тоже не поменялся. Поменялась только этикетка. Выходной кабель с реальным ферритовым фильтром, остался от предыдущего БП.
ФОТО ДЛЯ ПОРЯДКА

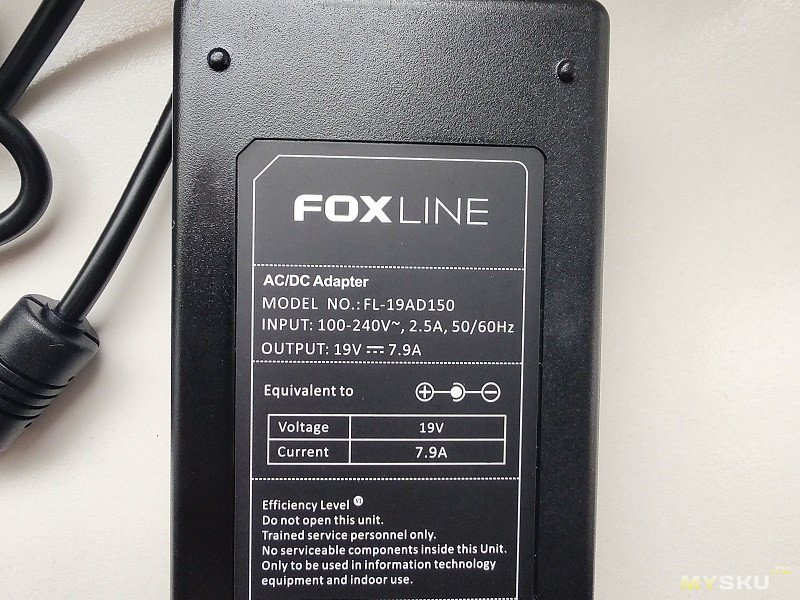

Нас должна интересовать именно этикетка на этом БП, она многое меняет.
Модель с этикетки FL-19AD150.
Так как сам корпус не поменялся, то вскрытие корпуса, тоже не вызвало проблем. Очень легко разбирается, достаточно нескольких несильных ударов «нож+молоток».

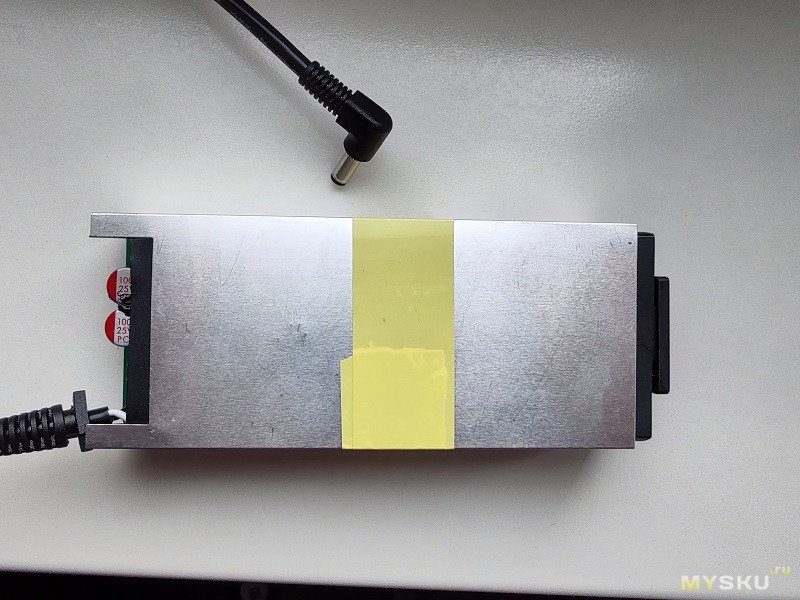

Сразу видим огромное визуальное отличие — плата находится под изолирующей и экранирующей прокладкой (вкруговую). На экранирующую прокладку выведен и запаян проводок-перемычка с минуса выходной части.
Отпаиваем перемычку и разбираем/убираем обе прокладки. Видим следующую картину.
Как говорится, эта модель для любителей PFC и заземления.
Итого имеем — распаян провод заземления и особое внимание сразу вызывает трансформатор. Такой делают при резонансной схеме. Все элементы распаяны только на лицевой стороне плате, отверстия с металлизацией. На выходе два полимерных конденсатора 25V-1000uF, потом небольшой фильтрующий дроссель и обычный электролит 35V/1000uF (10/20мм). Высоковольтный 450V-100uF(18/30мм). Все обычные электролиты, как и в предыдущем БП, от конторы Chengx. Забыл сфотать вид платы с конденсаторами, сразу все выпал, так как под высоковольтным конденсатором была микросхема и транзисторы. На плате было много чёрного клея-герметика.
Проблематично было смотреть элементы фильтра и PFC. Всё под радиатором, сам радиатор неплохой/толстый.
Всё тот же пластиковый предохранитель 250V-3.15A. Любимый некоторыми азиатскими компаниями варистор 14D561K (JNC), тот же большой термистор 2.5D-15 (2.5 Ом, диаметр 15мм). Теперь взрослый жёлтый Х2-конденсатор, на 275V/0,68uF (15мм по выводам). Два синфазных дросселя — один небольшой и другой основной, на хорошем зелёном кольце. Старый диодный мост GBU1508 (800V/15A) и так же прикручен на основной радиатор.
По PFC — удалось подлезть с фонариком и вычитать только ДИОД G3S06506H с бусинами (650V/6A, 220 пластик). Рядом транзистор тоже 220 пластик.
Под высоковольтным конденсатором была микросхема и один из транзисторов.

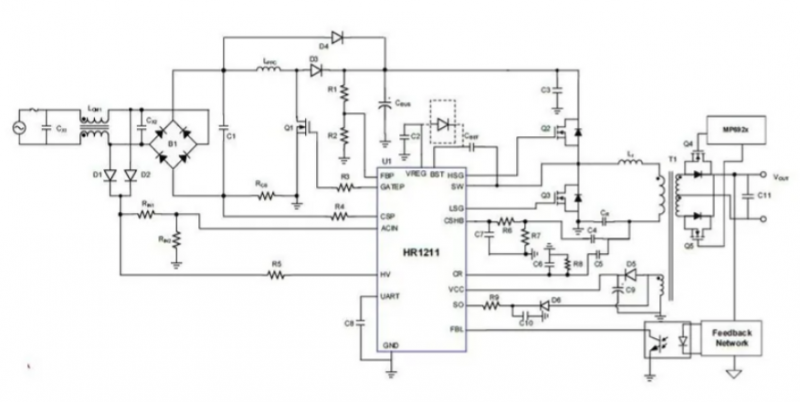

Микросхема (сдвоенная маркировка, LLC и PFC контроллер) — верхняя маркировка MPS2223. Нижняя маркировка HR1211. Только эта микросхема будет стоить дороже БП с доставкой. Мелкий конденсатор по микросхеме — 35V/100uF.

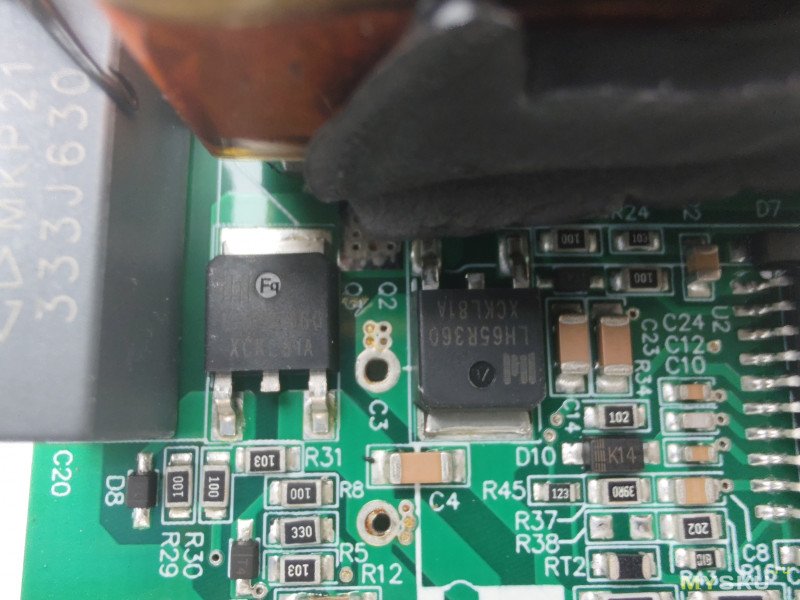

Два китайских транзистора LH65R360 (корпус 252). По аналогии они МОГУТ БЫТЬ 650V/12A. Ток 12А только при 25 градусах.
Два Y-конденсатора сделаны как в правильных дорогих БП — они соединены последовательно, номинал каждого 102. Оптрон 817С (в smd-исполнении).
Выходная часть.
Про конденсаторы говорил — два полимерных конденсатора 25V-1000uF, потом небольшой фильтрующий дроссель и обычный электролит 35V/1000uF (10/20мм). Страшно там ковырять клей-герметик, полно мелких деталей, можно легко сковырнуть.
Выход — два транзистора G095N01K (100V-60A). Корпус TO-252. Один удалось отколупать (маркировка). Рядом контроллер весь в чёрном клее-герметике (не стал колупать).
В пятницу/субботу настраивал паяльник и сделал по своему плану работы. Не нужно там ничего делать, просто моя прихоть.
ПЛАН РАБОТ и ФОТО
1) Поставил свой Х2-конденсатор 275V/0,68uF. Очень зря, делал нервы. Он кое-как поместился по ширине и по высоте (под радиатор). Он заметно больше китайского 275V/0,68uF.
2) Поставил свой 450V/100uF серии Nichicon CS. Он снова немного больше китайского 450V-100uF (по длине). Эти конденсаторы даже не заказывал. Приехали по ошибке в большой коробке. Тогда заказывал 450V/47uF у ЭТОГО КИТАЙЦА.
3) Поставил свой 35V/100uF по микросхеме, серии Rubycon RX30 (130 градусов). Он снова больше стандартного, но поместился. Дома они есть и с родным размером (Rubycon ZLH). Раньше по акции были за недорого и с бесплатной доставкой.

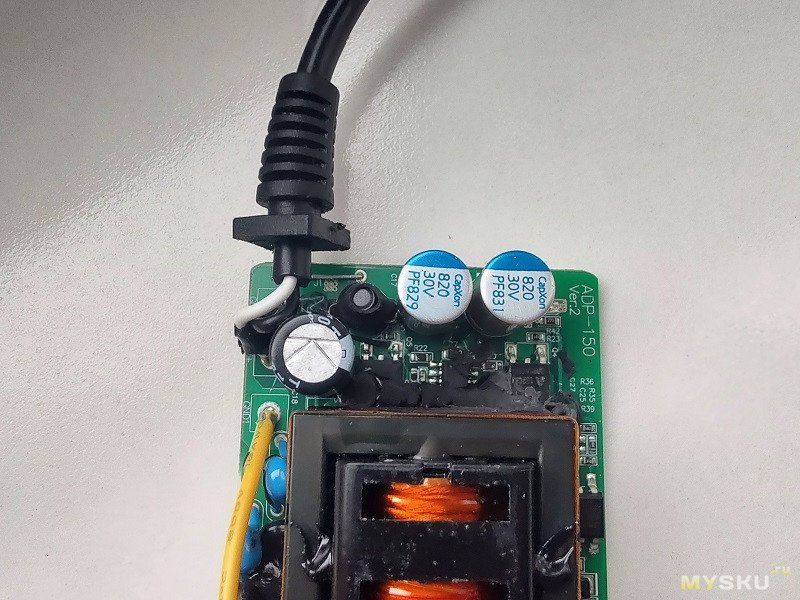

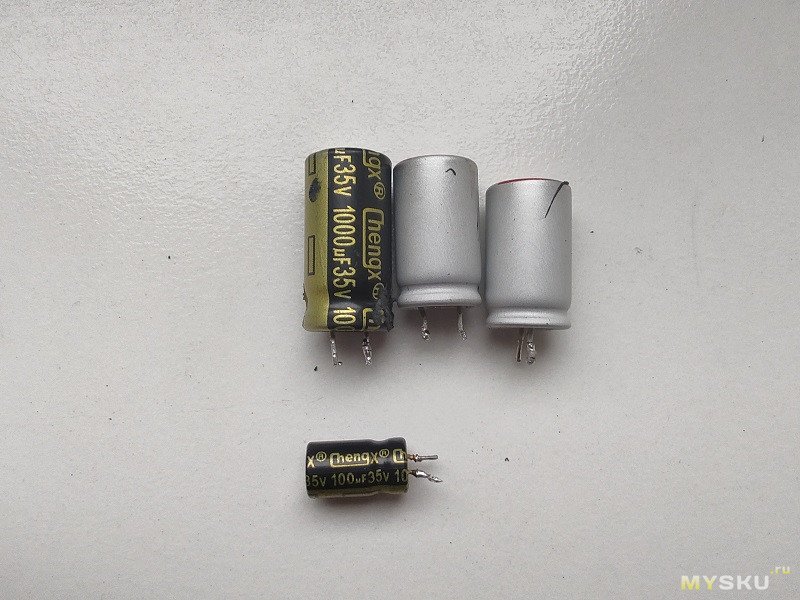

4) На выход поставил полимерные КОНДЕНСАТОРЫ 30V/820uF (2 штуки) до фильтрующего дросселя. Маркировка Capxon PF. Давал на них наводку в ближнем радиомагазине (с Али). Были у китайца из 2 пункта, но только огромные лоты по 100 штук. После дросселя 35V/680uF (10/23 мм, Rubycon ZLH).

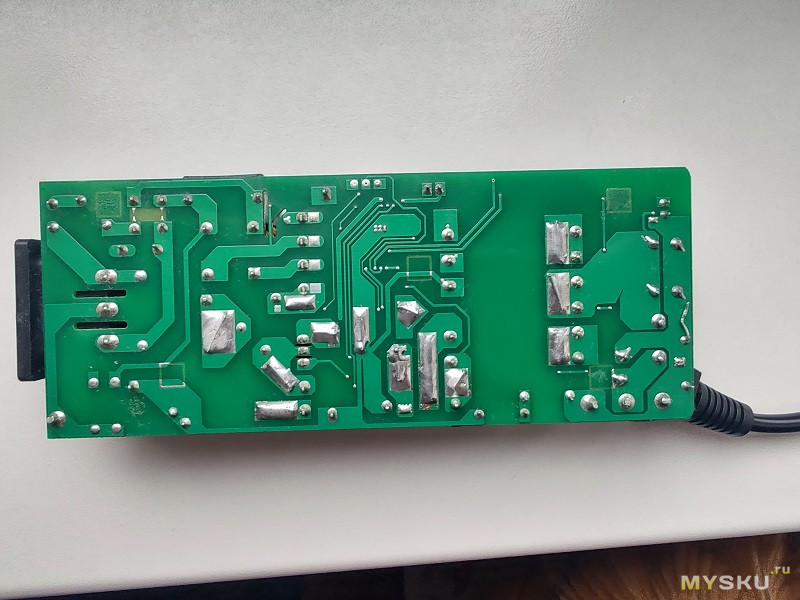

Ну и раз был настроен пальник — с обратной стороны платы, на все родные/залуженные площадки, напаял кусочки проволоки ММЛ-1мм. По месту ЦЕНА 27руб/метр.
2) Поставил свой 450V/100uF серии Nichicon CS. Он снова немного больше китайского 450V-100uF (по длине). Эти конденсаторы даже не заказывал. Приехали по ошибке в большой коробке. Тогда заказывал 450V/47uF у ЭТОГО КИТАЙЦА.
3) Поставил свой 35V/100uF по микросхеме, серии Rubycon RX30 (130 градусов). Он снова больше стандартного, но поместился. Дома они есть и с родным размером (Rubycon ZLH). Раньше по акции были за недорого и с бесплатной доставкой.
4) На выход поставил полимерные КОНДЕНСАТОРЫ 30V/820uF (2 штуки) до фильтрующего дросселя. Маркировка Capxon PF. Давал на них наводку в ближнем радиомагазине (с Али). Были у китайца из 2 пункта, но только огромные лоты по 100 штук. После дросселя 35V/680uF (10/23 мм, Rubycon ZLH).

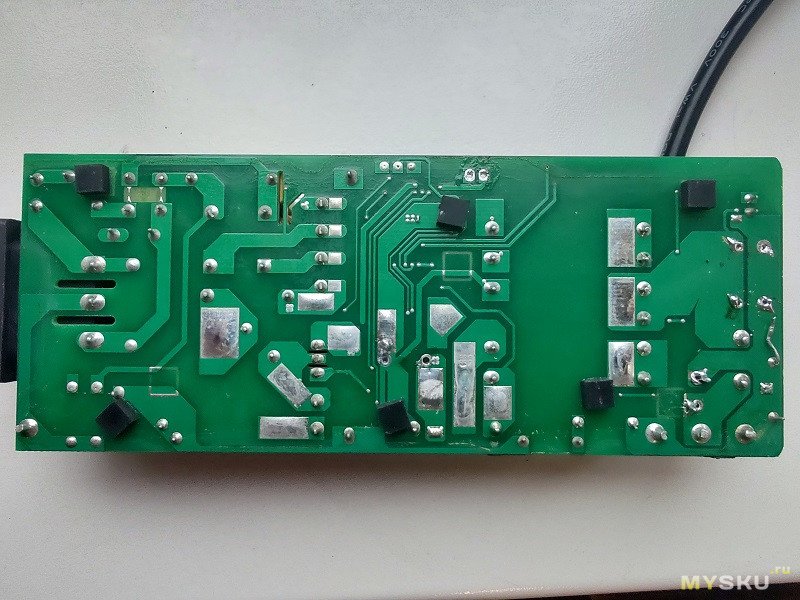

Ну и раз был настроен пальник — с обратной стороны платы, на все родные/залуженные площадки, напаял кусочки проволоки ММЛ-1мм. По месту ЦЕНА 27руб/метр.
После испытания намазал ЛАКОМ и ГЕРМЕТИКОМ.
Итоги — за 296руб изумительный БП с резонансной схемой и синхронным выпрямителем. Не бывает такой цены за такой БП, в обычной ситуации. Цена аномальная, причины нужно выяснять у продавца. Наши продавцы только пустой корпус с разъёмом 230V (3-PIN) + кабель 230V, будут продавать дороже.
Надо указать условный минус БП — защита сделана с огромным запасом по мощности. При выходном токе 10А она так и не сработала. У конкретно моих БП немного разное выходное напряжение — у одного 19,7V и у другого 19,4V. У меня рука не поднимется ругать этот БП за китайские конденсаторы и его минусы, учитывая цену и схемотехнику БП. При такой мощности (токе) уже желательно ставить кабель бОльшего сечения. У меня вопросы по штекерам 5.5x2.5мм в таких БП. На сколько их хватит? По мне, уже нужно делать другие штекера и в них делать несколько контактов параллельно. А так, с этим БП, просто какой-то аттракцион невиданной щедрости.
По сути, эти БП просто дарят, а мы оплачиваем только доставку подарка
У меня всё. Всем здоровья и удачи.
