Приелись дома БП Mean Well - вторая часть. Смотрим БП NORPAS RAM150-24 (24V-6.5A). Аналог серии LRS-150 от Mean Well

После БП MORNSUN, сразу попался на озоне аналогичный БП от NORPAS. Немного пробил БП и он вроде соответствует моим критериям. Это наличие сайта с информацией/документацией и фабричное производство. Последней каплей в пользу покупки была небольшая цена.

Продавец Микроника — есть свой САЙТ. Доставляли из Санкт-Петербурга. По Санкт-Петербургу — сложилось впечатление, что в Питере волшебное место по БП и припою. Там образовалось какое-то логово этих продавцов.

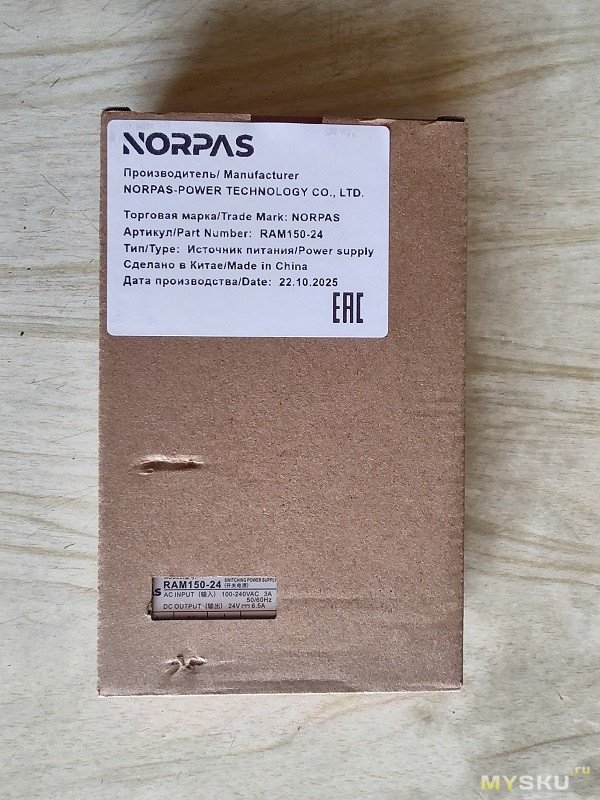

БП приехал в стандартной, экологической коробке. До покупки пробивал и продавца и сам БП.
У меня сейчас постоянно тормозят многие азиатские/китайские сайты, даже не могу нормально посмотреть. Сайт NORPAS-POWER TECHNOLOGY — ССЫЛКА.
Заявление продавца по фирме NORPAS —


Краткие характеристики — заявлена работа от сетевого напряжения 85~264 Vac.

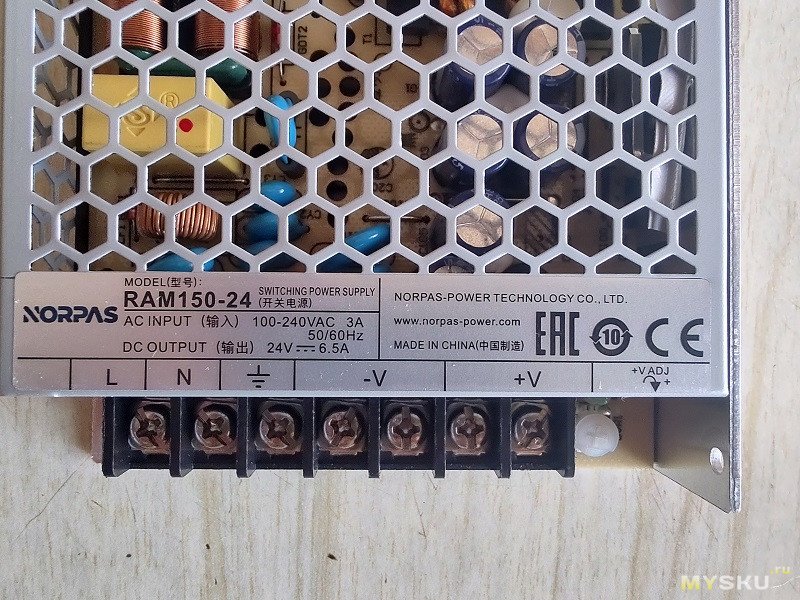

На этикетке 100~240 Vac. Габарит 159*97*30мм. КПД — 89%. Выходное напряжение 24V и ток 6,5А. Диапазон выходного напряжения (регулировка) — 21.6～28.8V. В моём экземпляре — 20.3～29.8V. Гарантия 3 года.

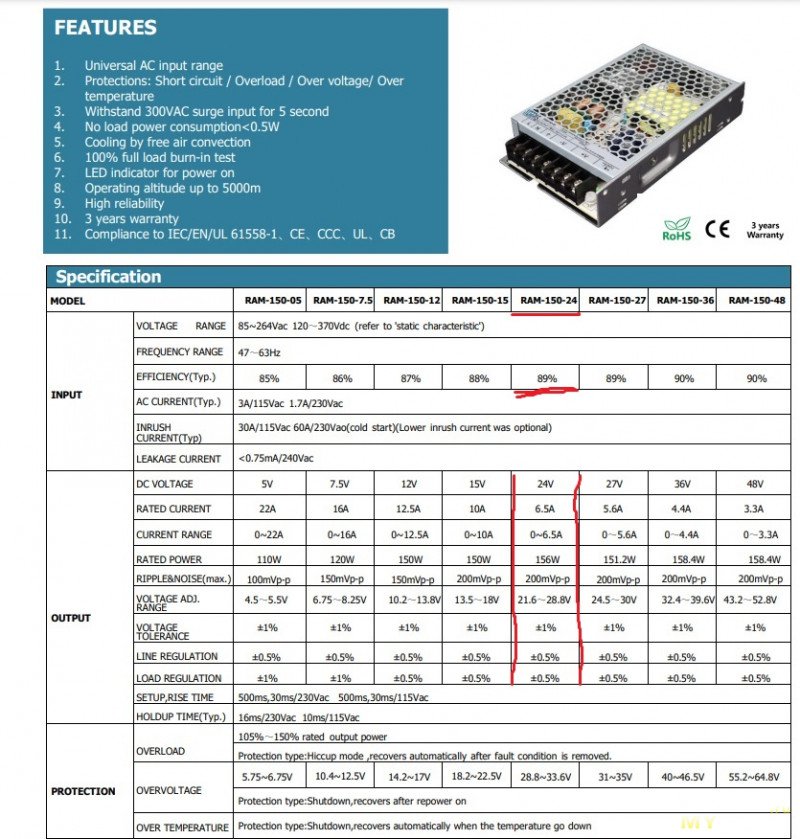

Спецификация — ССЫЛКА.

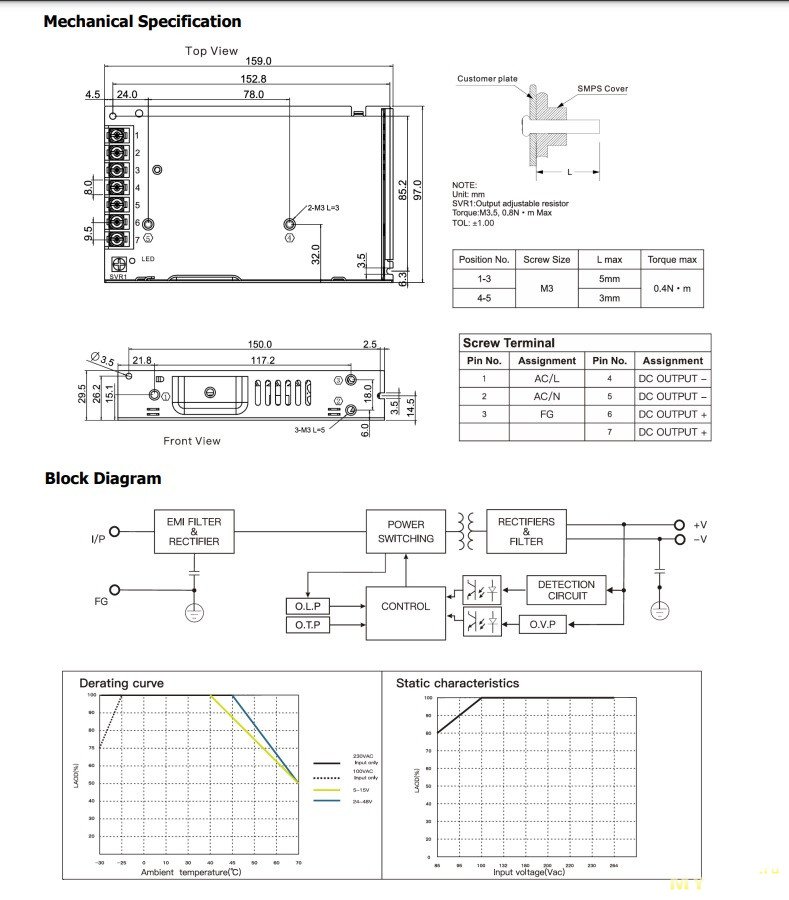

Ссылка на ДАТАШИТ — ЗДЕСЬ.


На удивление, посылки из Питера приезжают в нормальном состоянии (3 раза по дереву) — самая неудобная доставка в Зап.Сибирь. Всегда везут через перезагрузку в сортировках Москвы и поэтому увеличивается срок доставки.
Подсказка для l1bbcsg — 3D модели для таких БП можете спокойно сразу смотреть на сайте Mean Well. Все размеры, да и остальные характеристики, будут одинаковые.

По БП.

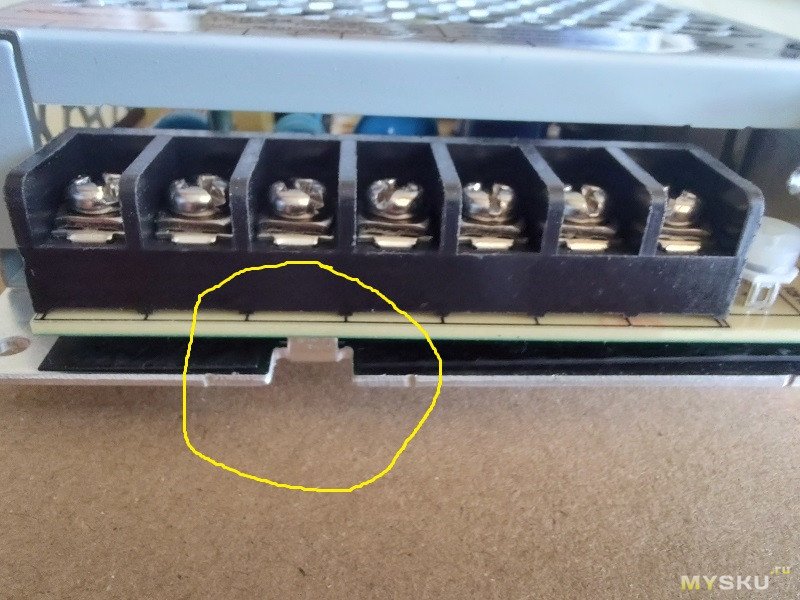

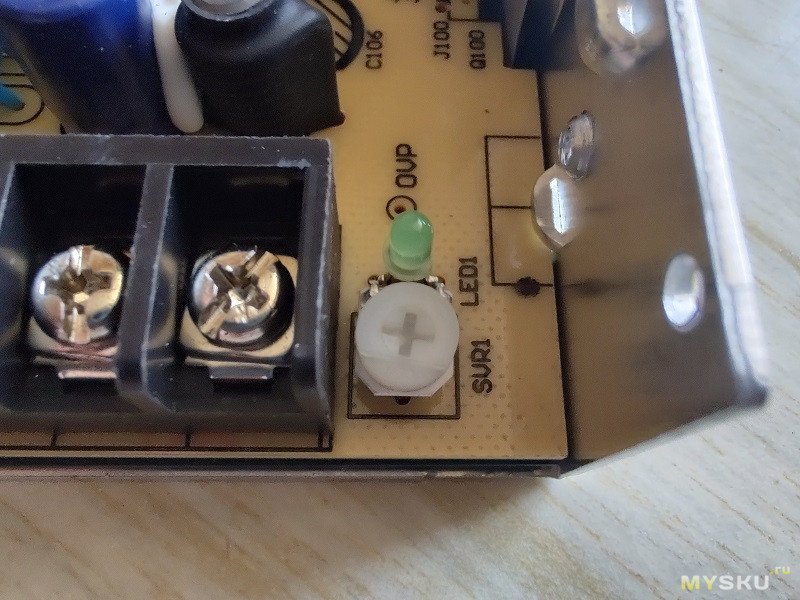

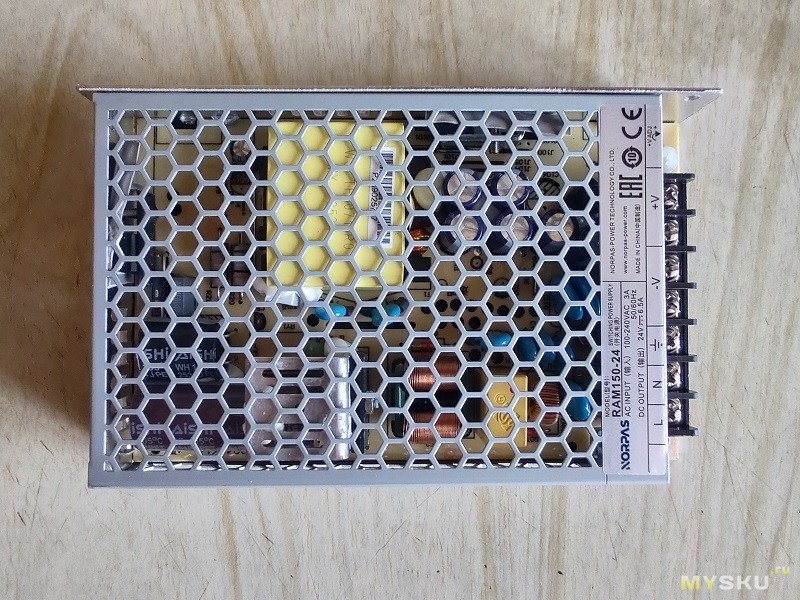

Всё стандартно, исходя из тренда который задала фирма Mean Well. Здесь даже кожух сделан по образу и подобию БП Mean Well серии LRS-150. Как всегда, высоковольтный конденсатор под диаметр 18мм, а на выходе под размер 10/16мм. Кожух обычно металлический с покрытием, а само шасси алюминиевое. Слева две клеммы для подключения проводов 230V, потом клемма заземления и по две клеммы (-) и две (+). Как и в предыдущем БП MORNSUN LM150-22B15, есть язычок подпорка под вес печатной платы. Стандартно присутствует зелёный светодиод (3мм) и подстроечный резистор для изменения напряжения.

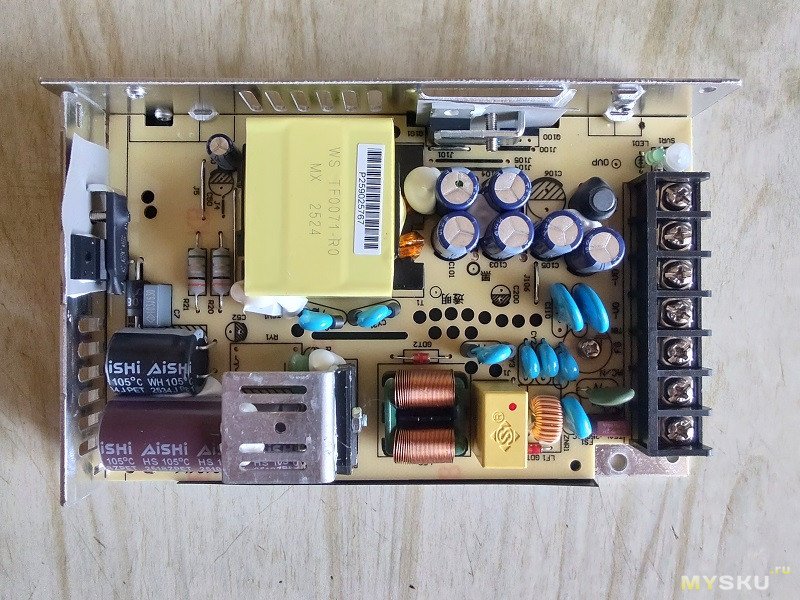

Откручиваем один винтик, снимаем кожух и смотрим на внешний вид печатной платы с элементами. А там очень даже всё пристойно и достойно сделано. С первого взгляда сразу создаётся положительное впечатление о данном БП. И сразу можно сказать, что это фабричное и нормальное изделие. Видим море Y-конденсаторов, есть ферритовые бусины на элементах, а прижимная планка транзистора с изоляцией. К ней ещё вернёмся. Ферритовые бусины — верный визуальный признак фабричного/правильного изделия. В обычных/китайских, недорогих БП, их никогда не увидите. Все конденсаторы на плате от конторы AiSHi.

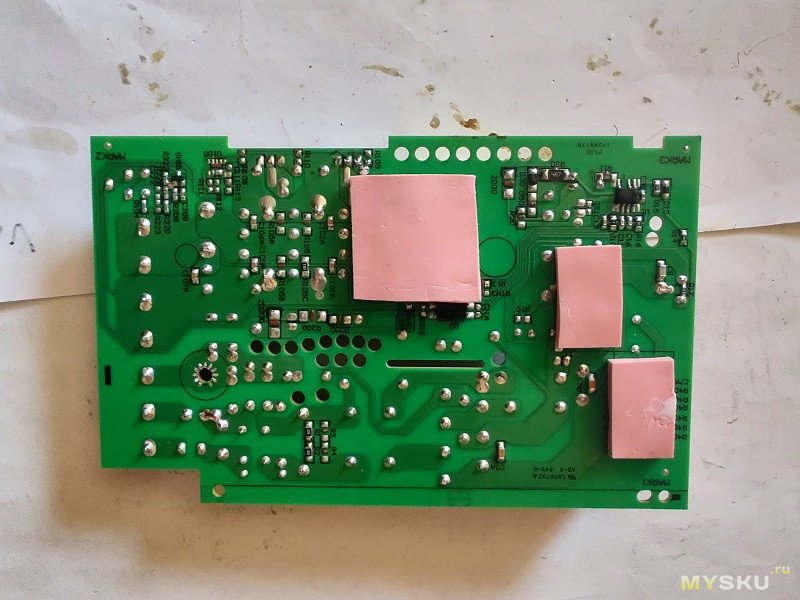

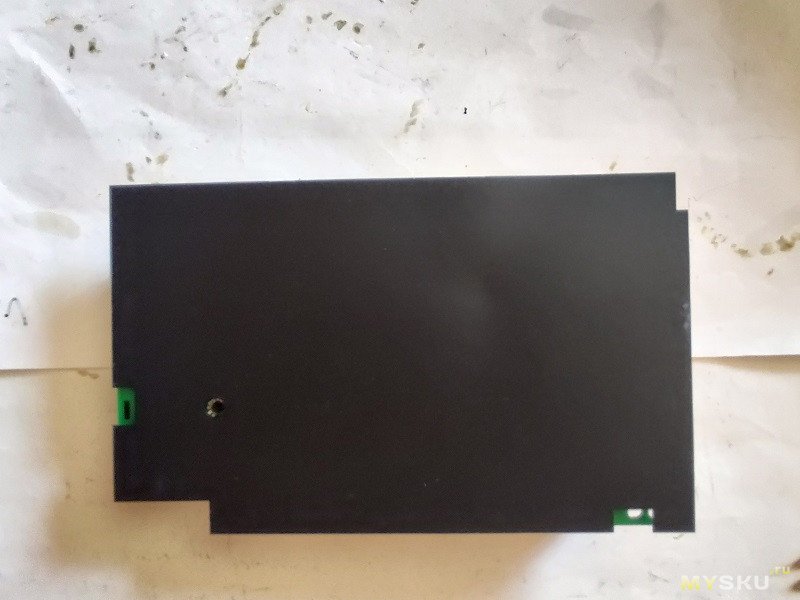

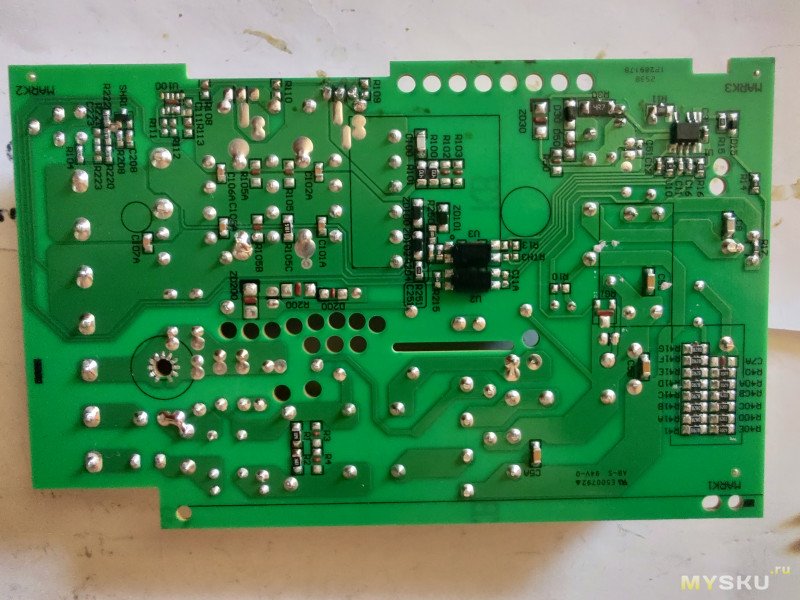

Откручиваем прижимные планки ключевого транзистора с диодной сборкой и откручиваем винт крепящий саму плату. Достаем плату из корпуса и немного удивляемся. Под платой есть три термопрокладки и стандартная (чёрная) изолирующая прокладка. Пайка нормальная, припой ближе к припою Mean Well. Видно, что плата отмывалась, но кое-где остались небольшие кусочки сухого, канифольного флюса. Легко сколупывается ногтём.

Поехали по элементам.
Входной фильтр, по мне, выполнен дороже чем у Mean Well.

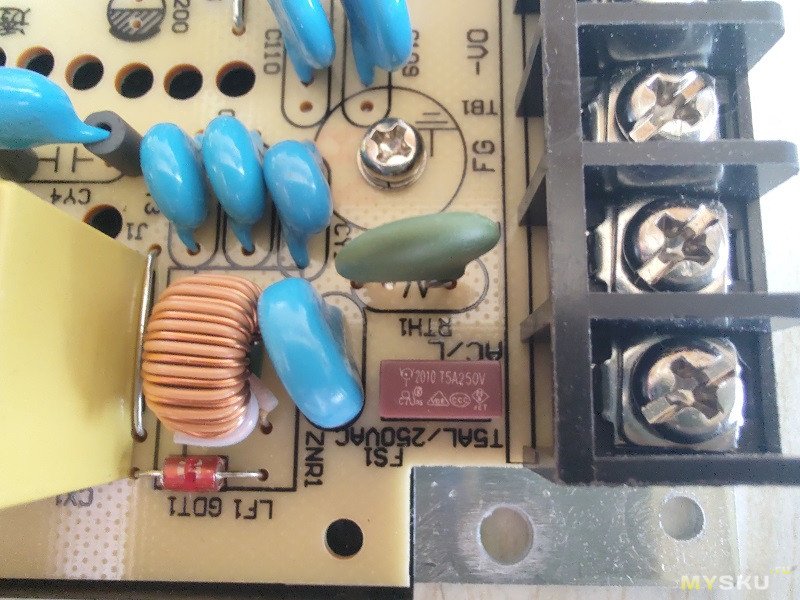

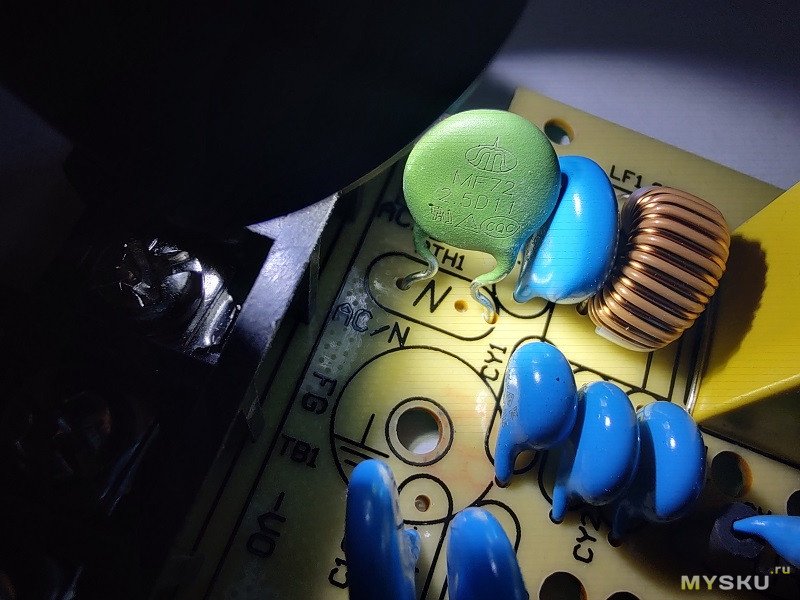

Пластиковый предохранитель 250V-5A. Небольшой синий варистор 10D471K и наконец он для варианта «защита БП от повышенного сетевого напряжения». Фирменный/зелёный ТЕРМИСТОР 2.5D-11.

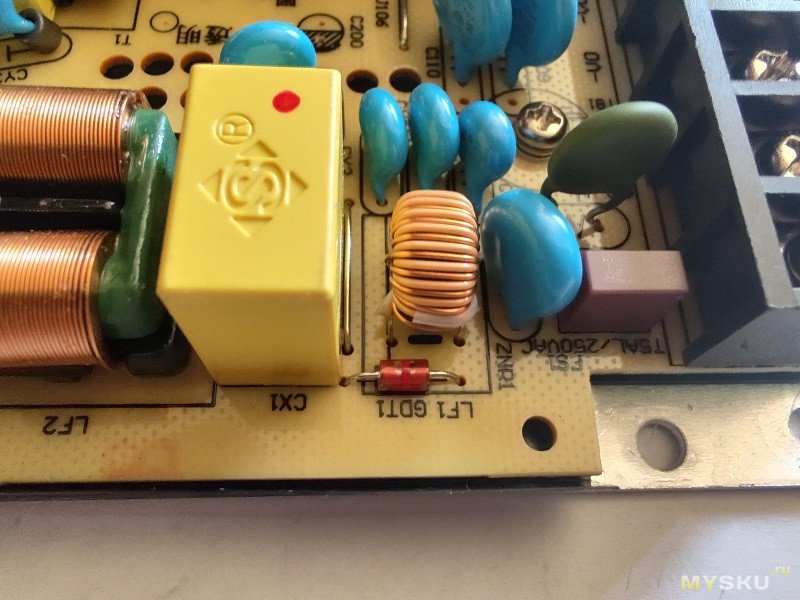

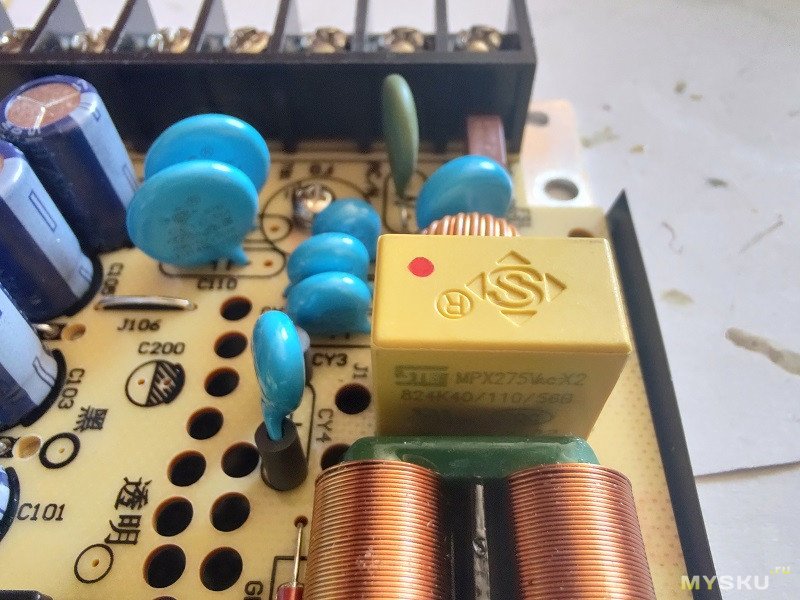

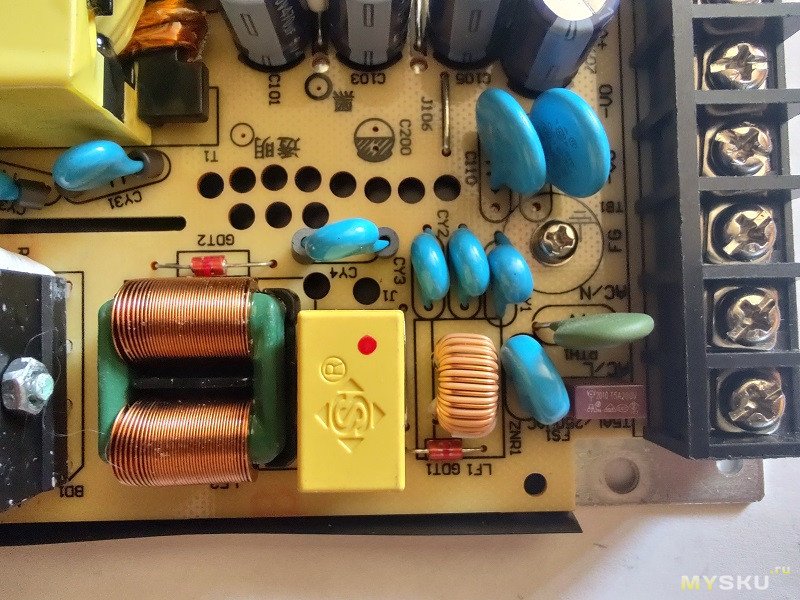

Разменяли один Х2-конденсатор на небольшой синфазный дроссель. И по нему установили разрядник. Это более дорогое решение. Затем установлен один Х2-конденсатор, но увеличенной ёмкости 275V-0,82uF (15мм по выводам). Потом основной синфазный дроссель и он тоже с разрядником. Итого два разрядника по входному фильтру.


Диодный мост в солидном корпусе типа KBJ и он с радиатором. Это сразу дополнительный балл в карму производителя. Почти невероятная вещь в бюджетных сериях БП. Маркировка со стороны радиатора. У Mean Well такой же диодный мост, но без радиатора. Крепёж выполнен по полной программе — усиленная шайба+пружинная шайба+гайка+фиксатор резьбы. Только немного странно сделан — шайбы установлены со стороны головки винта. Проверил затяжку, всё в порядке. После диодного моста распаян ещё один термистор 2.5D-11.

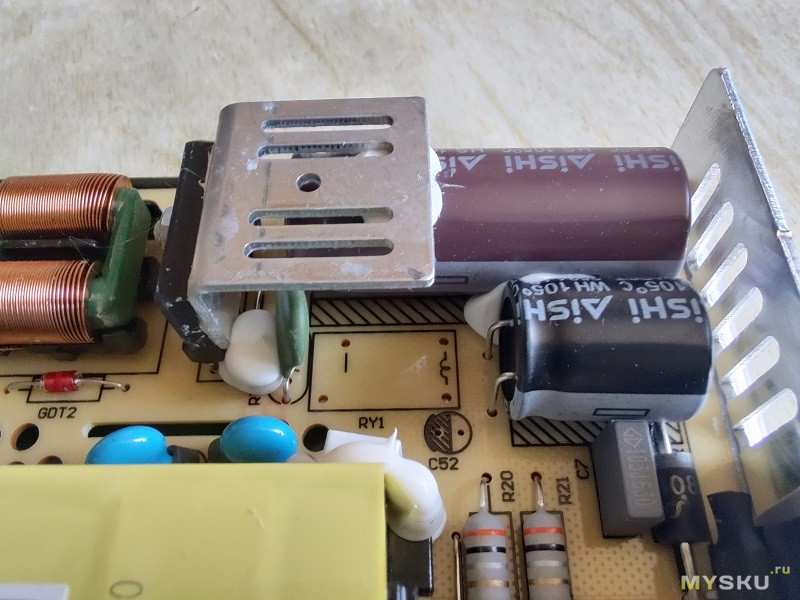

Дальше начинается аттракцион неслыханной щедрости с учётом цены БП — установлены два высоковольтных конденсатора.
1) Большой высоковольтный конденсатор с огромной ёмкостью. Конкретно 400V-220uF (18/45мм), правильной СЕРИИ AiSHi HS.
2) Мелкий высоковольтный 400V-47uF (примерно 16/20мм) серии AiSHi WH. Можно было его вообще не ставить.

Когда видишь такую ёмкость высоковольтных конденсаторов, то даже не возникают сомнения в указанном диапазоне входного напряжения, как 100~240 Vac. Иногда встречаются утверждения, что БП Mean Well серии LRS-150, может работать в полном диапазоне входного напряжения 100-240V. Не верьте, это неправда — он может работать только в одном из двух вариантах входного напряжения. Либо 100-120V, либо 200-240V. Там есть переключатель на плате. И там конденсаторы всего 200V-330uF, соединены последовательно. Даже по ёмкости они не рассчитаны на широкий диапазон входного напряжения.

Отвлечённое рассуждение на тему высоковольтных/брендовых конденсаторов у наших продавцов. Когда нужно быстро и если живешь не в столицах. На тему ценообразования.
Например 400V-180uF на Озоне — ССЫЛКА. Округлим цену до 1000руб/штука.
Итого получается — имеем привычный парадокс. Можно купить этот БП NORPAS RAM150-24 за 671руб с доставкой из России. Снять с этого БП высоковольтный/брендовый конденсатор и применить куда срочно требуется.
А на сдачу заказать на Али новый высоковольтный конденсатор — ССЫЛКА.
Итог рассуждения — за туже 1000руб, на руках будет новый БП + новый высоковольтный конденсатор.

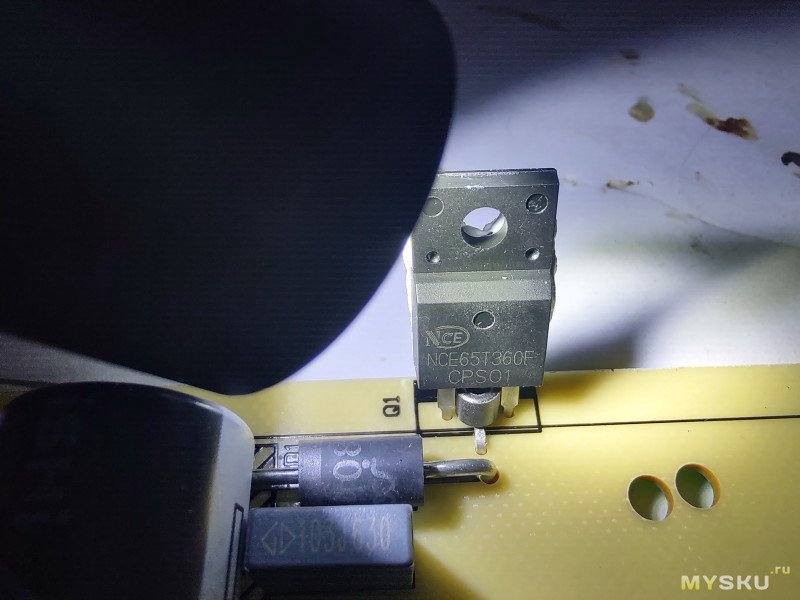

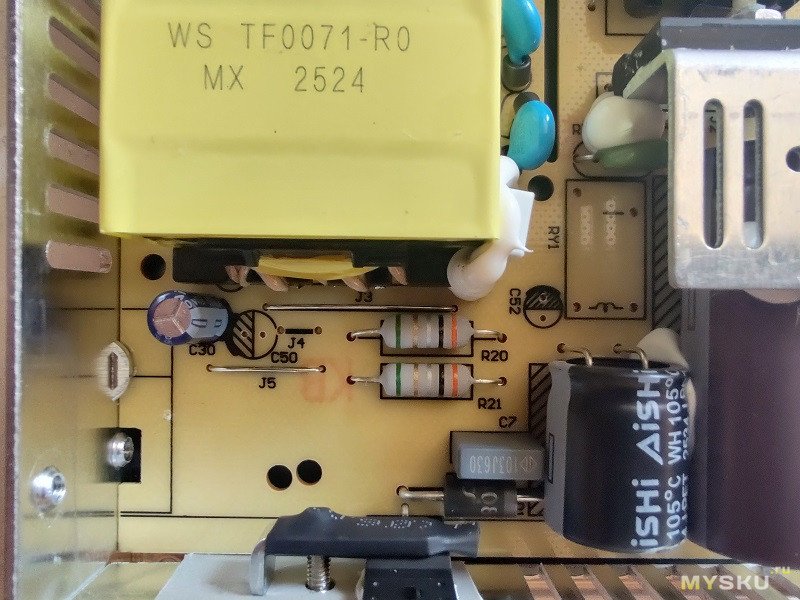

Ключевой транзистор NCE65T360F (650V-11A, корпус 220 пластик). Есть ферритовая бусина на втором выводе. Два фирменных токовых резистора по 0,3 Ом каждый, соединены параллельно.

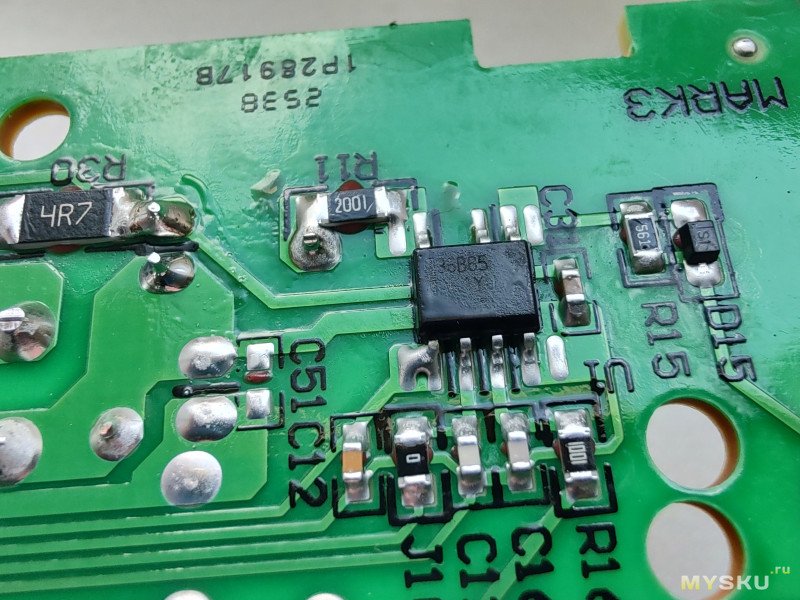

Микросхема ШИМ — очень хорошо, что там NCP1236 (SOIC−7). Маркировка 36B65. Она, в настоящий момент, легкодоступна для покупки. Мелкий конденсатор по ШИМ 50V-47uF.

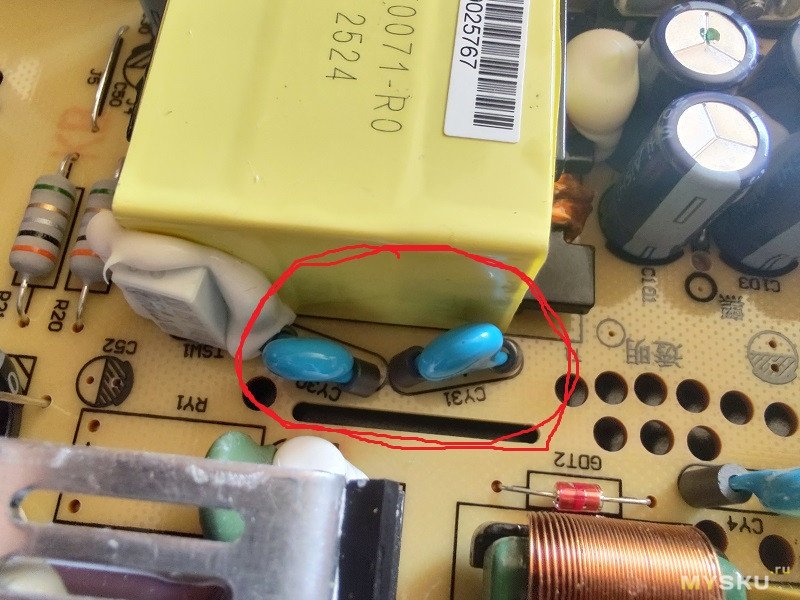

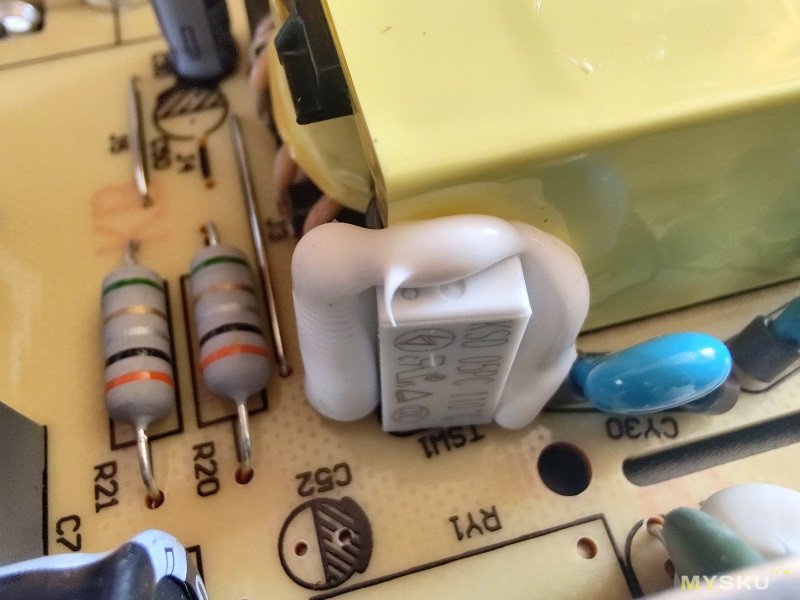

Межобмоточный Y-конденсатор состоит из двух штук, что очень правильно. Там два Y-конденсатора 222 с бусинами, соединённых последовательно. Ещё одна редкая вещь — на трансформатор приклеен большой термодатчик KSD 05PC на 110 °C.


Холодная часть.

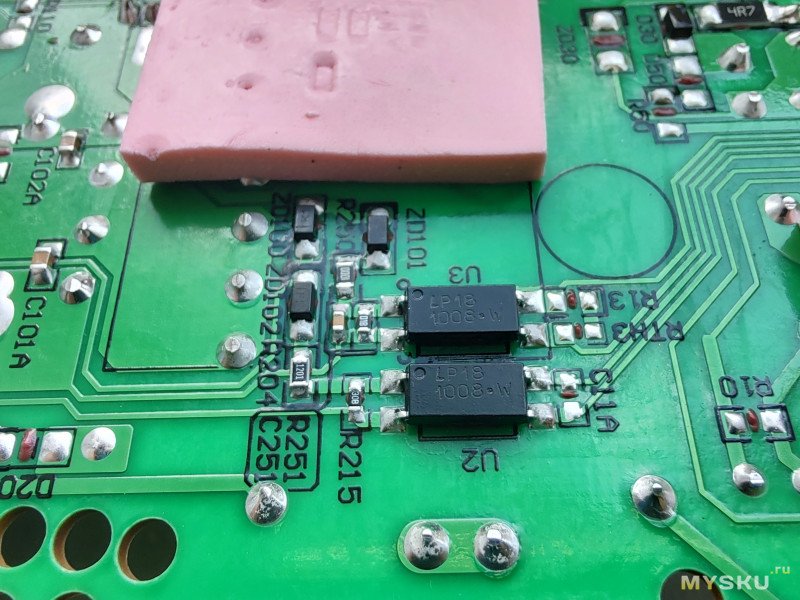

Два SMD-оптрона 1008.

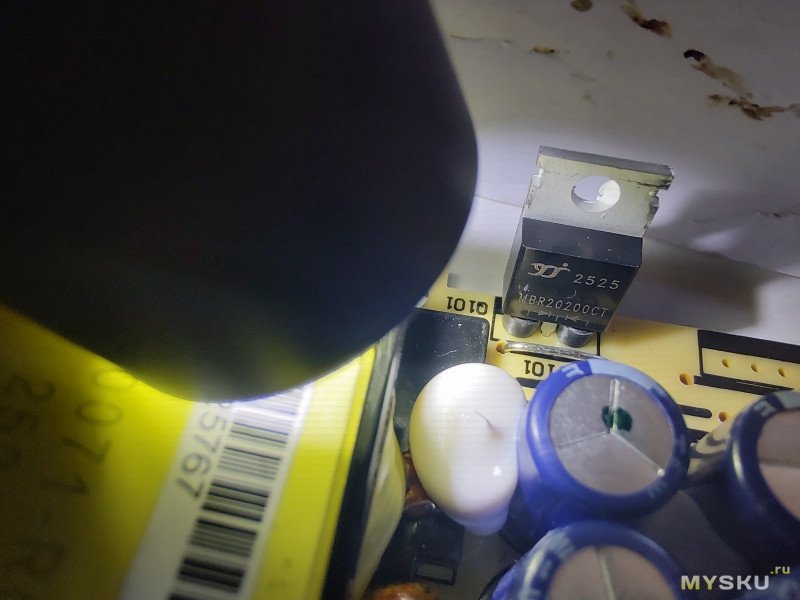

Одна диодная сборка Шоттки с ферритовыми бусинами MBR20200CT (200V-20A, корпус 220 метал).

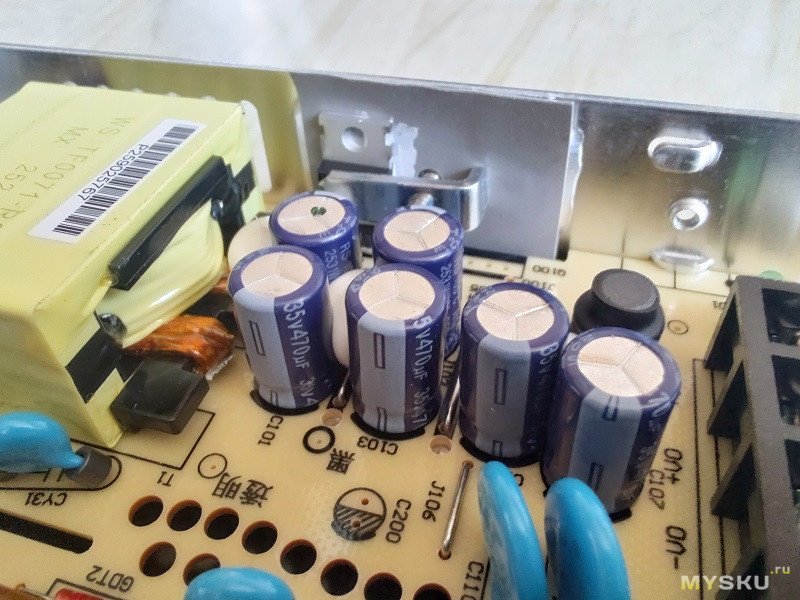

Распаяны 5 штук конденсаторов 35V-470uF (10/16мм) отличной СЕРИИ AiSHi RS. Сама серия на 10 000 часов, но эти конденсаторы на 10мм диаметром, с наработкой 7 000 часов. Потом отличный фильтрующий дроссель с толстым проводом и ещё один 35V-470uF. У Mean Well будет распаяно 4 штуки до фильтрующего дросселя. Там будут те же 35V-470uF (10/16мм). Единственный плюс у Mean Well, там раньше были Rubycon ZLH и к ним доверия больше. Но сами серии конденсаторов примерно одного уровня и класса.

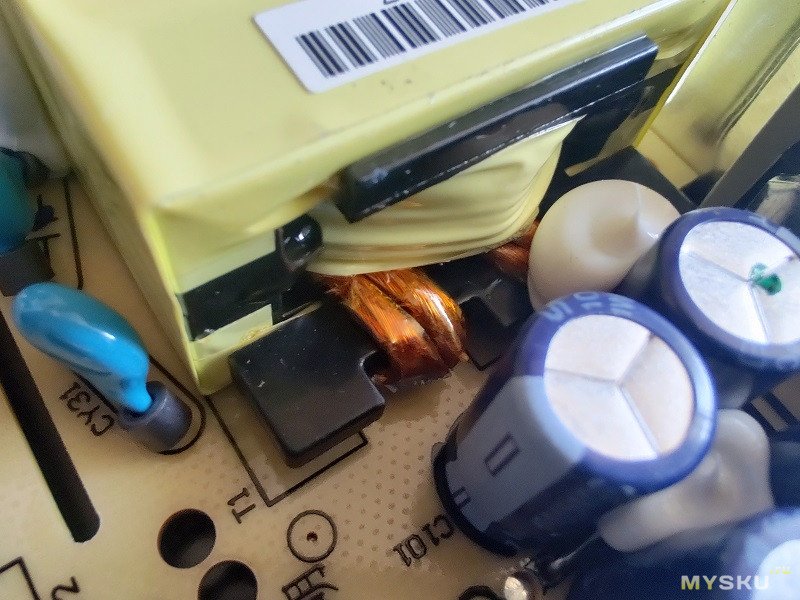

Ну и совсем, для меня, неожиданная вещь — посмотрел выходные обмотки трансформатора, а там намотан литцендрат. Совсем не ожидал такого исполнения.


Свои мысли, если брать паяльник и заниматься этим БП.

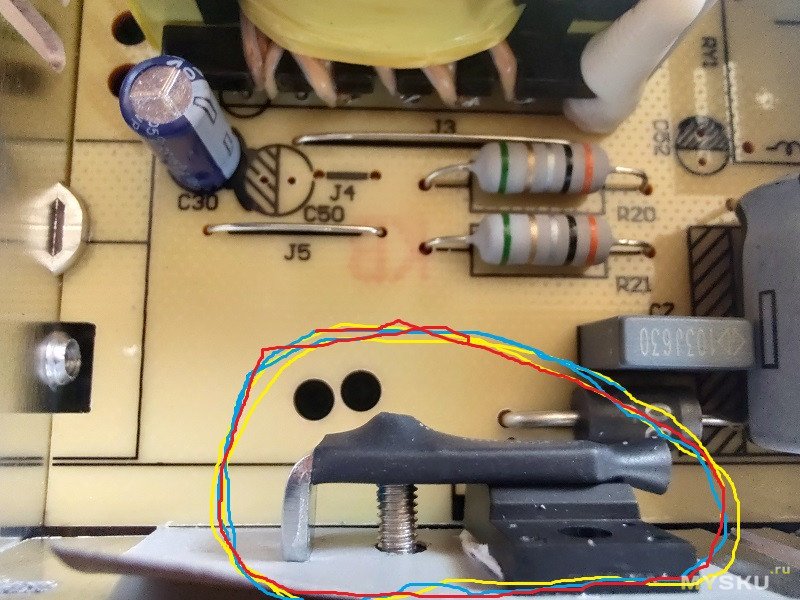

Нужно переделать изоляцию на прижимной планке транзистора. Там не сделали отверстие под выход винтика. Получается в сильную натяжку. Дома есть просечка и можно сделать отверстие.

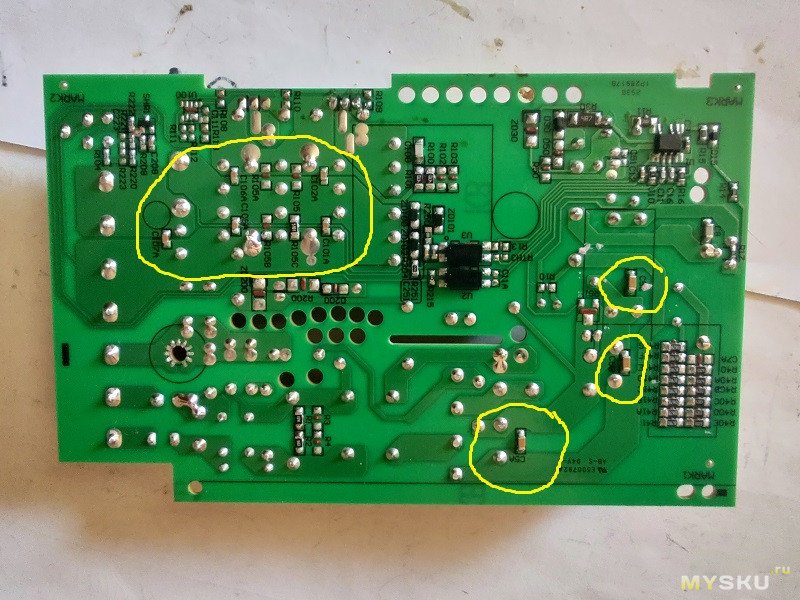

На плате есть дополнительные плюшки — распаяна высоковольтная smd-керамика по каждому конденсатору на 400V. И распаяна smd-керамика на выходной части, почти по каждому конденсатору (5 штук).
Я сам люблю такие вещи и часто распаиваю эту smd-керамику. Только люблю в ТАКИХ небольших БП. А уже такие БП в металлических корпусах, представляю как простой внедорожник, типа Toyota Land Cruiser 70. Без лишних рюшечик и мониторчиков с планшетами. Пока не решил, может оставлю только один smd-керамический конденсатор на выходе. Лишние необязательные детали — больше шансов на отказ. Но это ладно, мысли вслух.

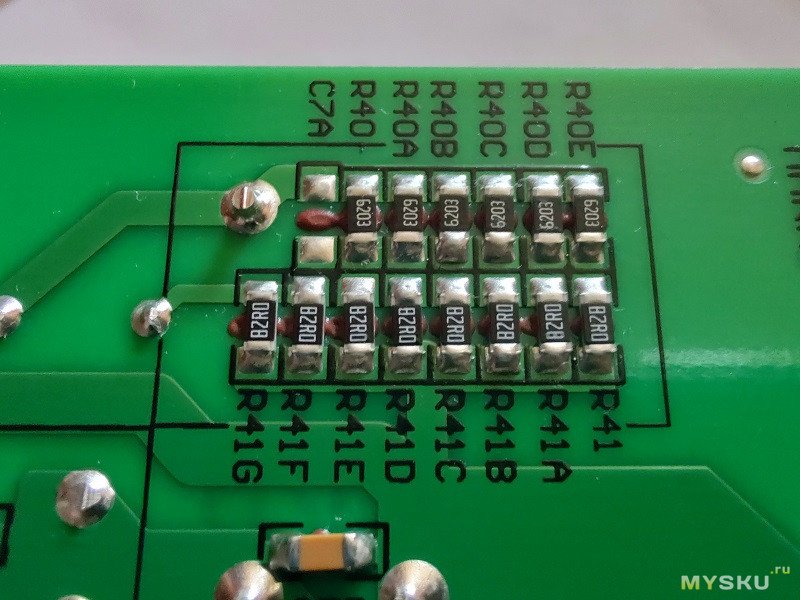

По термопрокладкам с обратной стороны платы — на 100% нет уверенности в их реальной нужности. Но раз производитель решил на них потратиться, то пусть будут. В целесообразность одной прокладки, ещё как-то верю. Там большая группа smd-резисторов 1206 по снабберу. И вот это в тему второго, небольшого высоковольтного конденсатора. Нафиг он не нужен, но он занял лишнее место на лицевой стороне платы — можно было там распаять мощный надёжный/выводной резистор.

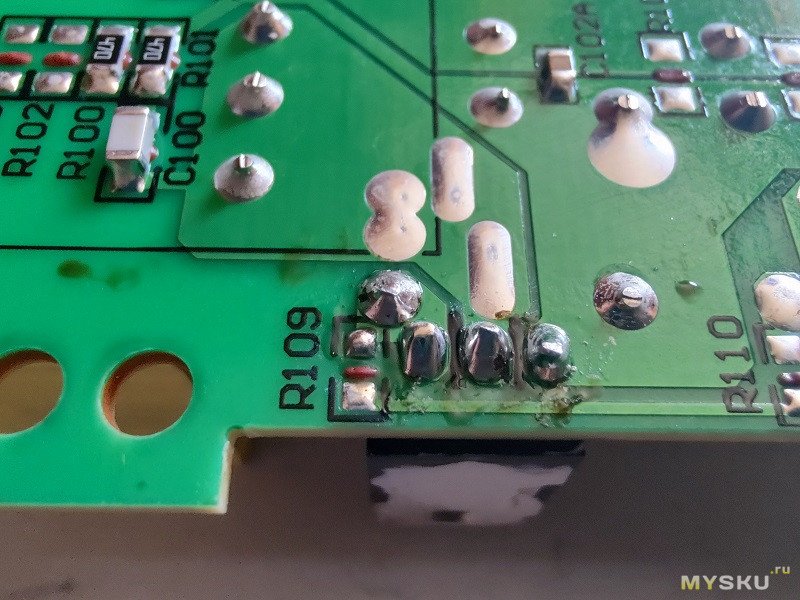

Плата дополнительно проходила осмотр после автоматической пайки. На диодной сборке есть единственное место ручной допайки. Но почему не дали китайской девушке зубную щётку и спирт?


Итог по БП.
Просто шикарный БП за свои деньги. Если бы предо мной, в слепом тесте, положили три платы БП на выбор, то без сомнения выбрал бы этот БП. Термопаста есть в нужных местах, отличное исполнение и качественные детали. Есть гарантия 3 года. Защита срабатывает около отметки 8А (по памяти).
Если у Вас часто бывают большие просадки по сетевому напряжению, то это ваши вариант.

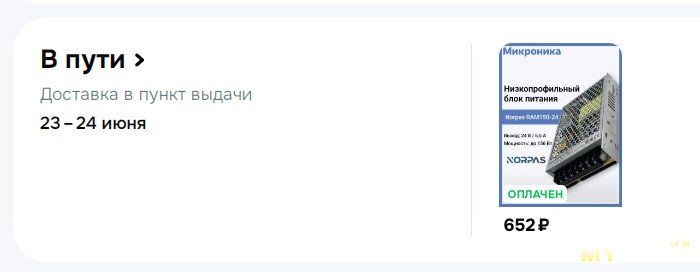

Остался под впечатлением от этого БП NORPAS RAM150-24. И главное, под впечатлением от цены, с учётом увиденного. Заказал ещё один этот БП 17 июня за 652руб (в пути).
Пожелание и вопрос к продавцу БП — а где эти БП на другое напряжение в магазине на Озоне?
И нужно завезти эти БП с мощностью 200Вт и более. Именно с мощности 200Вт, как раз начинаются прямоходовые БП. Они, по своей природе, уже более надёжны.


Для обычных потребителей — оставлю вывод из предыдущего обзора. При равной цене брать БП Mean Well. Речь про серию LRS-150. При заметной разнице можно покупать эту серию БП NORPAS RAM150-24. Только из-за имени бренда Mean Well и уже проверенной работоспособности и надежности.

А вот для любителей паяльника и БП, такого уже сказать не могу — ставлю данный БП выше БП Mean Well, серии LRS-150. По мне, как уже говорил, он сделан дороже и лучше. С учётом сегодняшней цены, он не оставляет шансов для Mean Well. Дополнительный плюс — известна микросхема ШИМ и она легкодоступна для покупки.

У меня всё. Всем здоровья и удачи.
