Приелись дома БП Mean Well. Решил посмотреть БП MORNSUN LM150-22B15. Аналог серии LRS-150 от Mean Well

Решил посмотреть альтернативные, но фабричные БП от других производителей. Для общего развития и меня напрягают некоторые моменты у Mean Well. В частности конденсаторы на 200V. Про них потом отдельно выскажусь. Речь про серии LRS-150 и LRS-200.

Что для меня есть фабричный БП — это нормальное производство и разработка. Широкая линейка различных БП у производителя и наличие сайта и нужной документации. Брал специально не на Озоне, а во «Все Инструменты» — нужен был повод сходить в те дворы.

Краткие характеристики и размер.

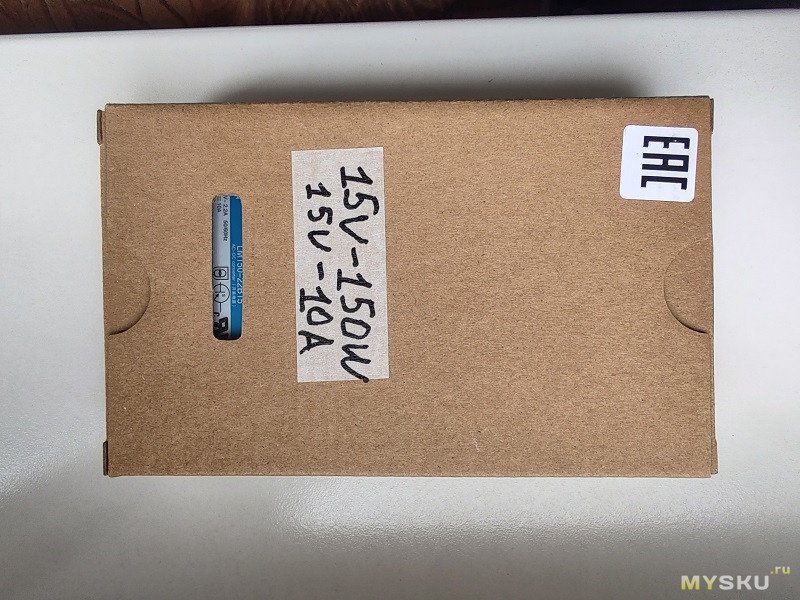

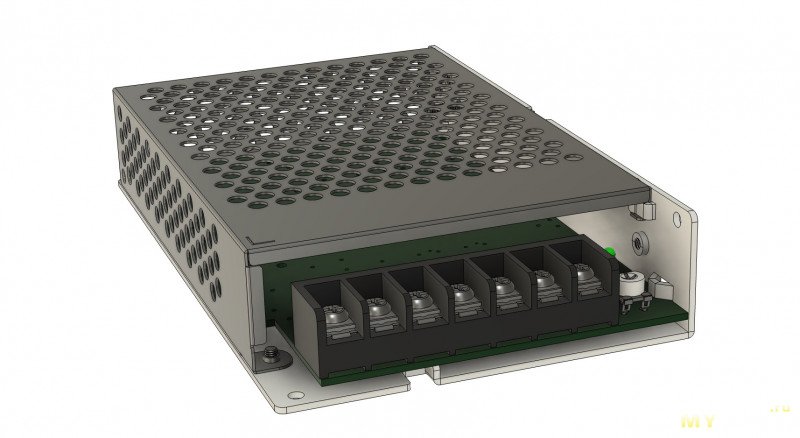

БП приезжает в экологической картонной коробке. Относительно компактный корпус для своей мощности — 159*97*30мм.
Заявлена работа от сетевого напряжения 165-264V. На этикетке указано 185-240V.

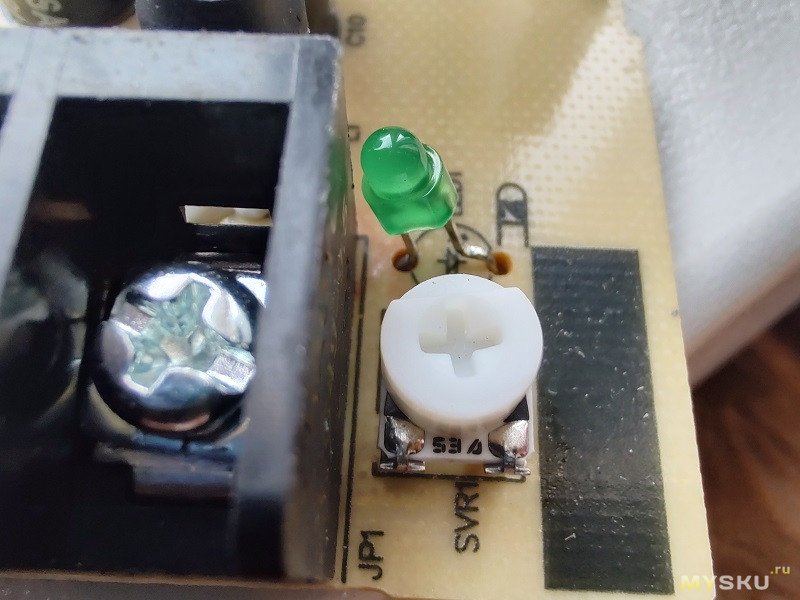

Мощность БП -150 Вт. Выходное напряжение — 15V и ток 10A. Есть подстроечный резистор (регулировка 13.5-18.0V) и зелёный светодиод на выходе. По диапазону напряжения (регулировка) — в большинстве случаев диапазон будет больше, но в разных партиях могут быть чуть разные элементы. Но диапазон заявленный в документации, будет железно. В моём случае там 13,16-18,43V. КПД 87%.
Полное описание на сайте производителя — ССЫЛКА.

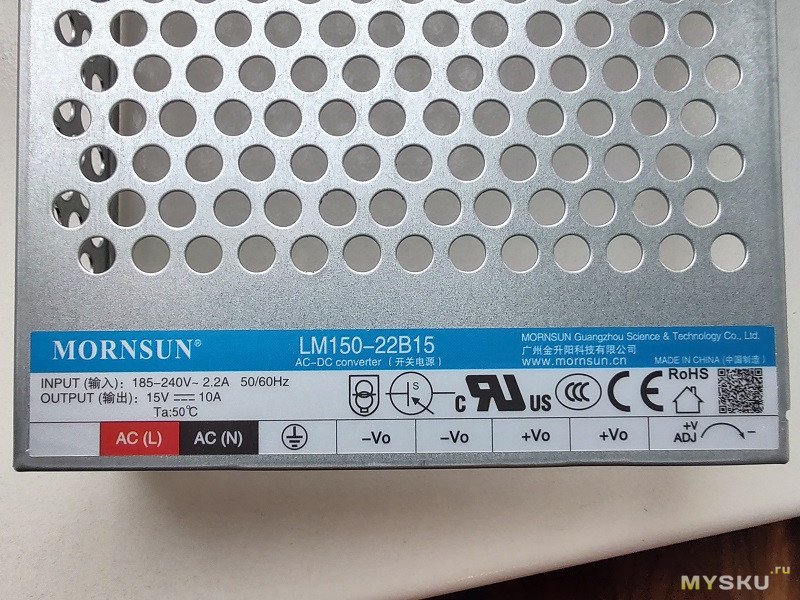

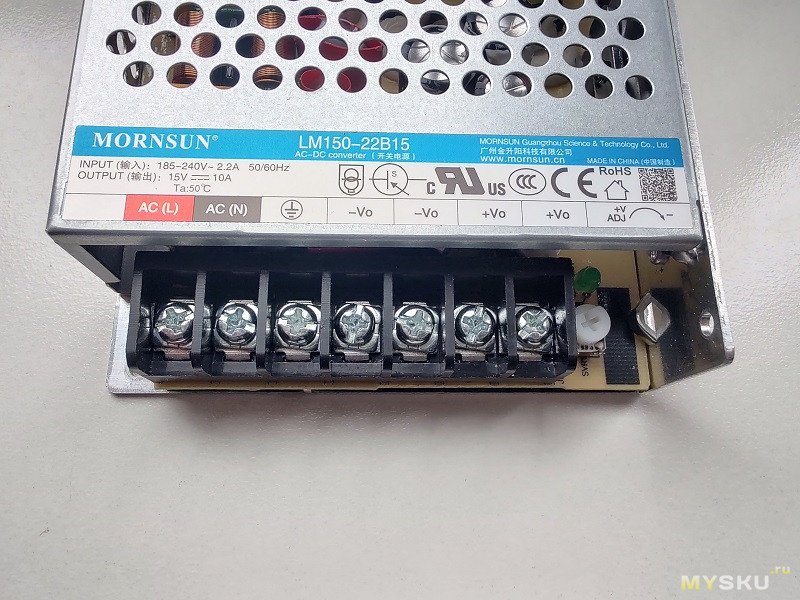

Клеммник полностью повторяет клеммник у Meаn Well. И он так же без защитной крышки. С торца присутствует маркировка 300V-30A (под провод 12-22 AWG). Две выходные клеммы под (-) и две под (+).

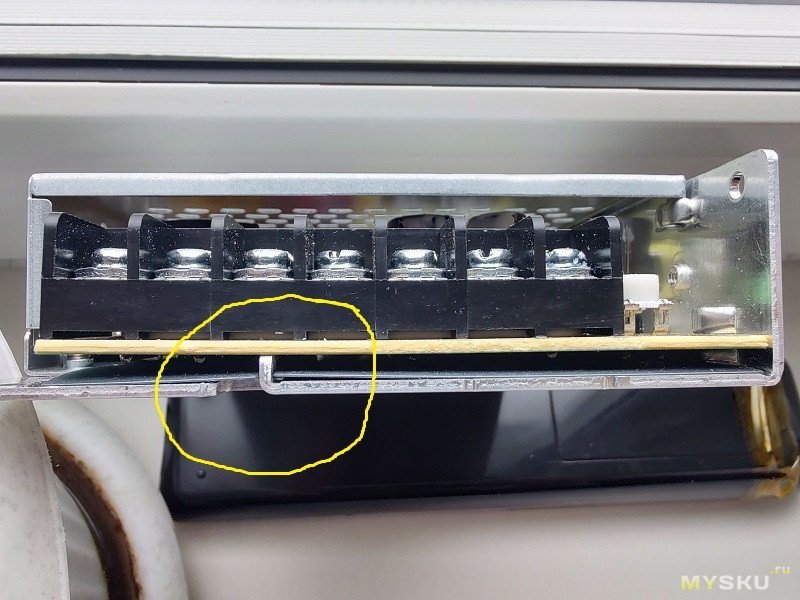

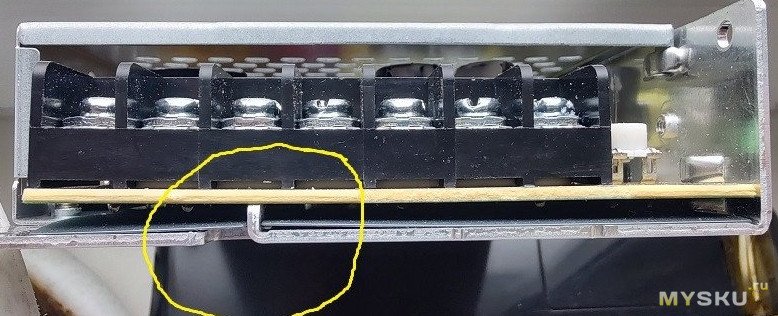

Под платой на выходе есть дополнительный язычок-подпорка. Очень правильная вещь — плата не продавливается при приложении усилия при откручивании и закручивании винтов клеммника. И вообще создаёт дополнительную опору под вес печатной платы. В обычных китайских БП, такого язычка-подпорки, не будет.

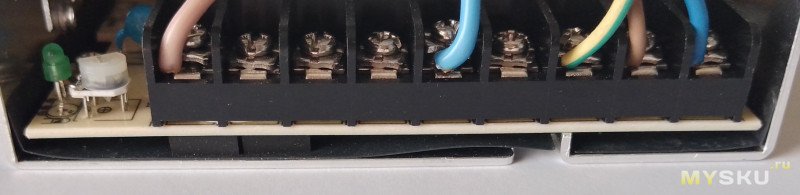

Необходимо ещё раз остановится на подключении проводов 230V в клеммник — нет обязательного стандарта, с какой стороны клеммника, должны подключаться провода 230V. Каждая фирма делает как ей удобнее. Более того, даже в рамках одного производителя, есть серии БП, где провода 230V подсоединятся с разных сторон клеммника.
К чему всё это — одна из частых ошибок, это в запарке и спешке, подсоединить провода 230V с другой стороны клеммника. И это не зависит от того, профессионал ты или любитель. Только спешка и усталость. Уже несколько раз натыкался на этот момент — спрашивал, что случилось со старым БП и отвечали, что подключили провода 230V на выходные клеммы.
В случае таких БП, где более одной клеммы по (-) и по (+), всегда будет бабах — Вы закоротите провода 230V на плюсовые клеммы по выходу. Клеммы (+) всегда будут с противоположной стороны от клемм 230V.
Так же можно не полениться и индикаторной отвёрткой найти фазный провод в кабеле. И подключить провода согласно маркировки на клеммнике. Предохранитель, на плате БП, устанавливают по фазе.

По концепции БП.
Тренд всем задала контора Meаn Well — это небольшой габарит и главное, небольшая толщина корпуса.
Всё так же как и в серии LRS — выходные конденсаторы под размер 10/16мм. Высоковольтные с диаметром 18мм. Здесь он на 400V и можно безопасно ставить с длиной 31мм.

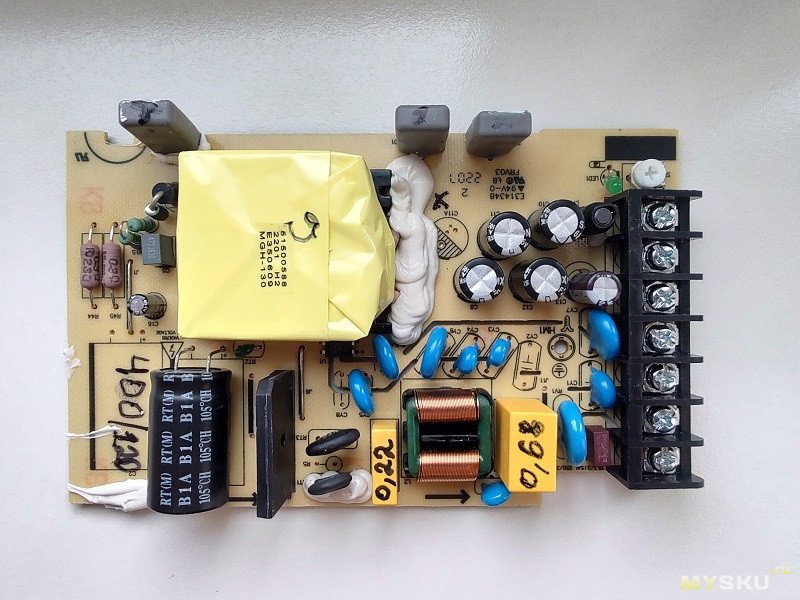

Снимаем верхнюю крышку и смотрим плату. Под платой есть изолирующая прокладка.

Меня там интересовал момент с высоковольтными конденсаторами — когда увидел один конденсатор, то обрадовался. Наконец-то там легкодоступный конденсатор на 400V (120uF), в отличии от LRS-150. Там два 200V-330uF.

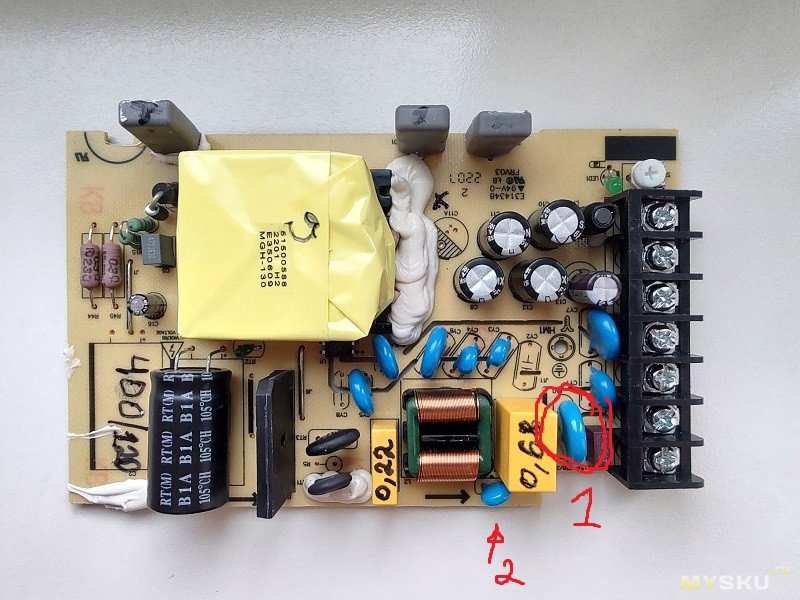

По плате — абсолютно чистая, качественная пайка со старым нормальным припоем. Фирму Meаn Well прижимают современными экологическими стандартами и по соотношению ПАЙКА/ПРИПОЙ она проигрывает этому БП. Распаяно море Y-конденсаторов.

Отвлекусь от этого БП и выскажусь вообще про конденсаторы 200V в серии БП LRS-150, LRS-200, LRS-350. Из-за тренда на уменьшение толщины корпуса, Meаn Well создала проблему. Попробуйте сходу найти в регионе конденсаторы 200V c диаметром всего 18мм и ёмкостью 330uF (LRS-150, LRS-200) и ёмкостью 560uF (LRS-350). Приличные конденсаторы 200V-560uF (18/45мм) Вы вообще никогда не найдёте. Стандартный диаметр в продаже будет 22мм. В этом случае, нужно будет пилить верхний кожух и будут проблемы и на самой плате. И цена будет очень высокой. Это на случай ремонта. Самый приемлемый вариант с 200V — 330/470uF, с нужным диаметром, это JCCON c Озона. Но у меня вообще нет представления о качестве конденсаторов JCCON.
Контора Meаn Well тоже могла поставить конденсатор (конденсаторы) на 400V в серию LRS-150. Но они уже давно идут по пути сокращения номенклатуры. Они используют одни те же конденсаторы 200V-330uF сразу в LRS-150 и LRS-200.

Возвращаемся к нашему БП.
Плата оставила самое благоприятное впечатление. Приличный фильтр, правильный габарит трансформатора. Конденсаторы не простые, а видно что подбирали правильные серии. А с диодами Шоттки и диодным мостом вообще не парились — поставили с запасом и не забыли про ферритовые бусины. Это для меня один из признаков, говорящих о производителе.

Сразу про конденсаторы — у Meаn Well есть придворная контора Lelon. Часто используются как высоковольтные конденсаторы. У MORNSUN — это дружественная фирма SAMXON. Скорее всего с ними долгосрочный контракт.

По деталям БП.

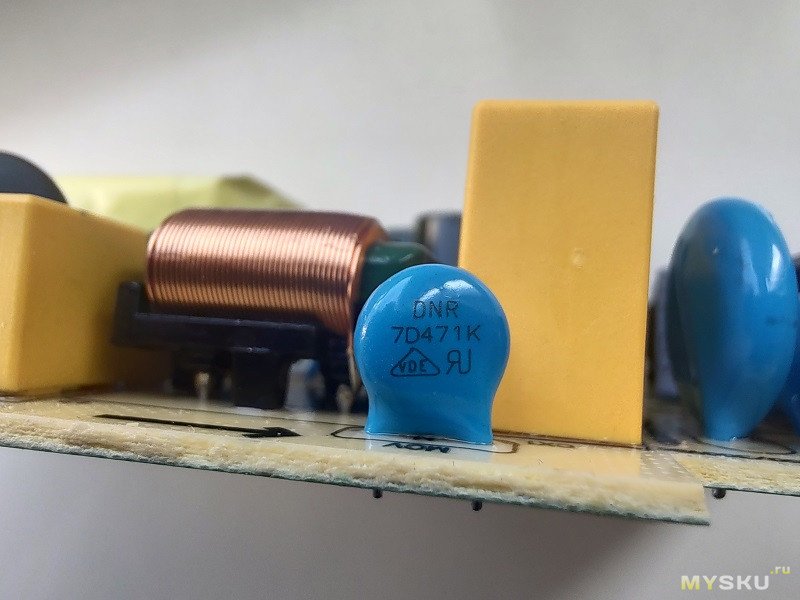

Пластиковый предохранитель 250V-6,3A. Основной синий варистор DNR14D561K. Как часто у азиатских фирм, ставят варистор для варианта «защита БП от кратковременных импульсных перенапряжений в сети». Но есть и второй крохотный варистор — DNR7D471K. Под синфазным дросселем есть стрелка и она указывает на него. Если честно, вообще не припомню такого решения в своих БП.

Присутствует хороший синфазный дроссель — точно такой же будет в LRS. Два жёлтых Х2-конденсатора, 275V-0,68uF и 275V-0,22uF (оба 15мм по выводам).

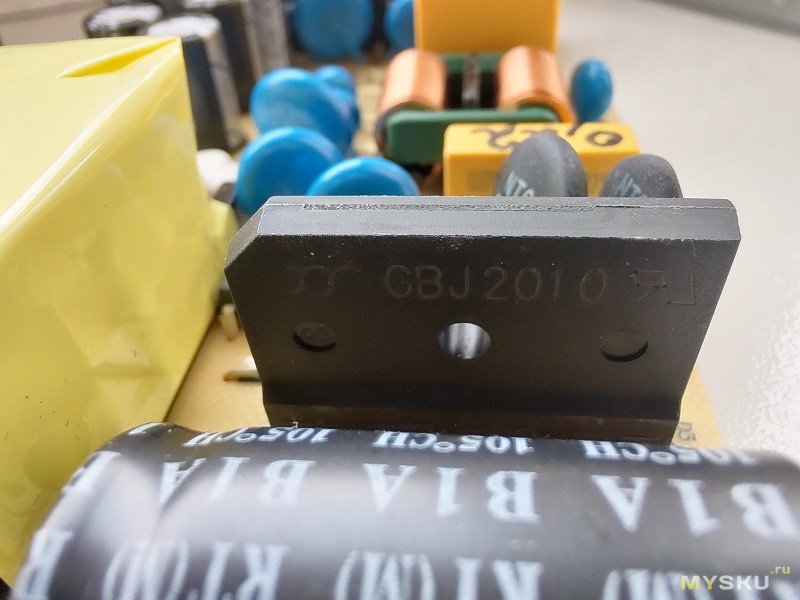

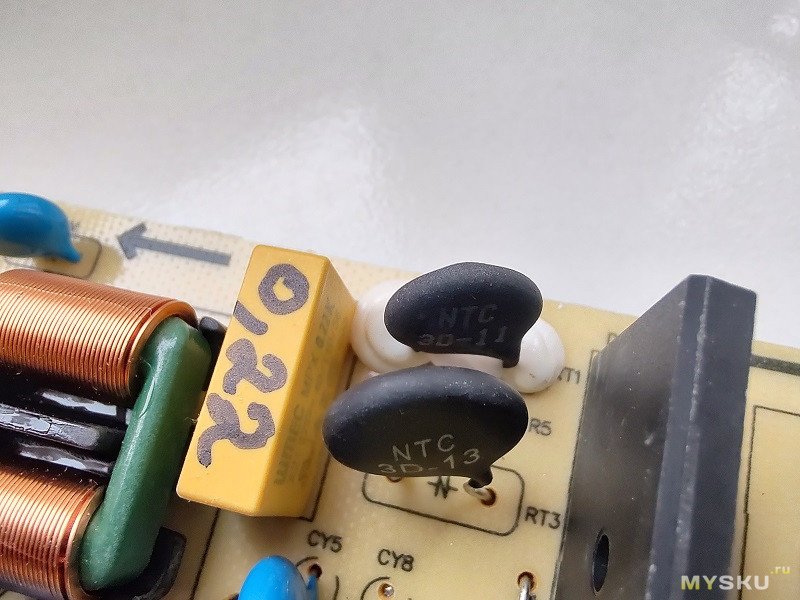

Термисторы удивили — установлены два разноразмерных термистора 3D-13 и 3D-11. Диодный мост GBJ2010 (20A-1000V) в солидном корпусе и с большим запасом.

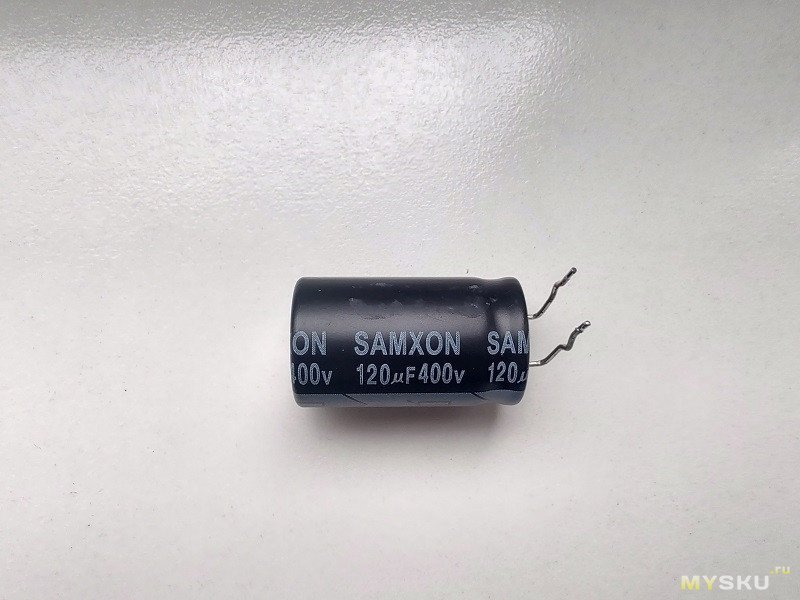

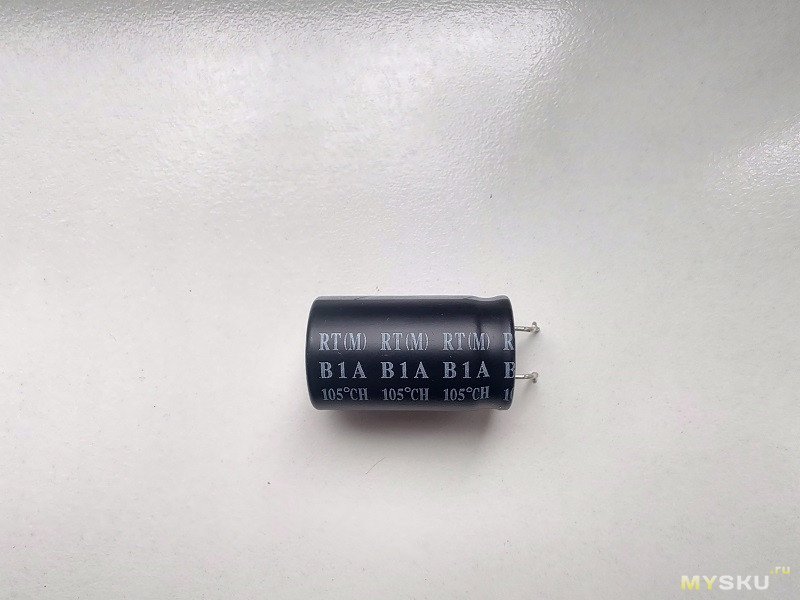

Высоковольтный конденсатор один 400V-120uF, отличной серии SAMXON RT (на 5 000 часов), размер примерно 18/31мм — ДАТАШИТ. Очень хорошо, что есть место под второй высоковольтный конденсатор (параллельно). Есть маленький/зелёный терморезистор у трансформатора, по памяти 104.

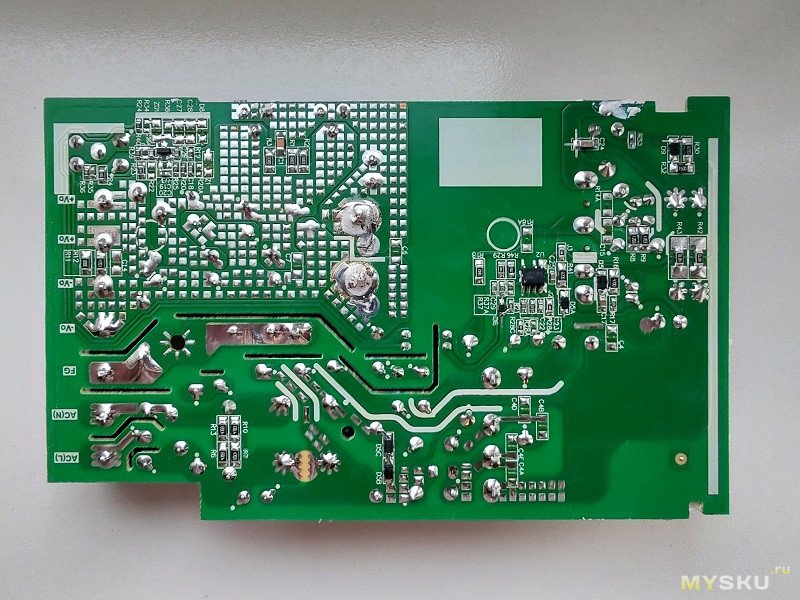

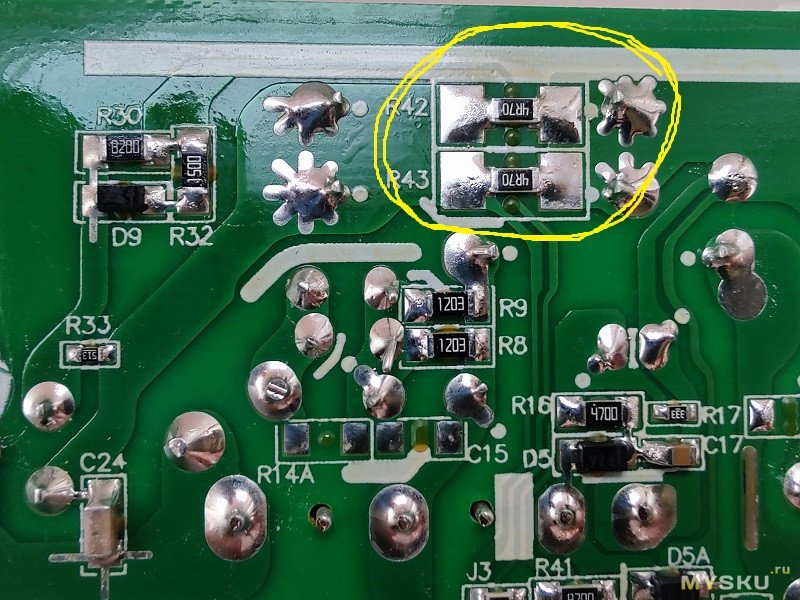

Два фирменных токовых резистора 0,3 Ом — они скорее всего базовые для серии. С обратной стороны платы, параллельно к ним, запаяны smd-резисторы 1206 (4R70). Для себя, для красоты, можно их убрать и поставить большие SMD-резисторы с таким же номиналом. На выводном диоде установлено несколько ферритовых бусин.

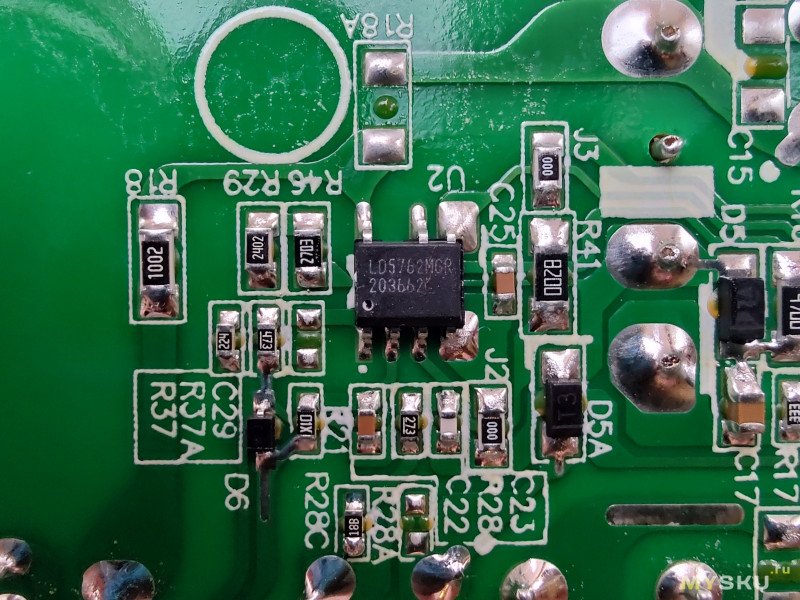

Микросхема ШИМ — LD5762MGR (sop-7). Мелкий конденсатор по ШИМ 50V-22uF.

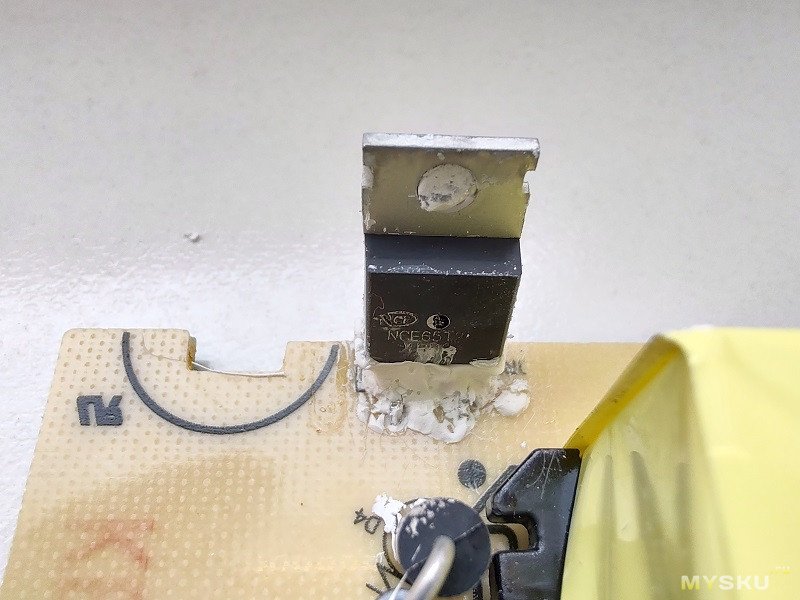

Ключевой транзистор — NCE65T260 (650V-15A, 220 метал). Его выводы полностью залиты в герметик.

Отдельно по микросхеме ШИМ LD5762MGR — кто часто занимался БП LRS-100 и LRS-150 и на память помнит обвязку ШИМ MW03A (у Meanwell), то можно их сравнить.
Суть — может под маркировкой MW03A (у Meanwell) как раз используется и скрывается микросхема LD5762MGR.

Холодная часть.
Один оптрон 817. Две диодные сборки с ферритовыми бусинами MBR30100CT (100V-30A).

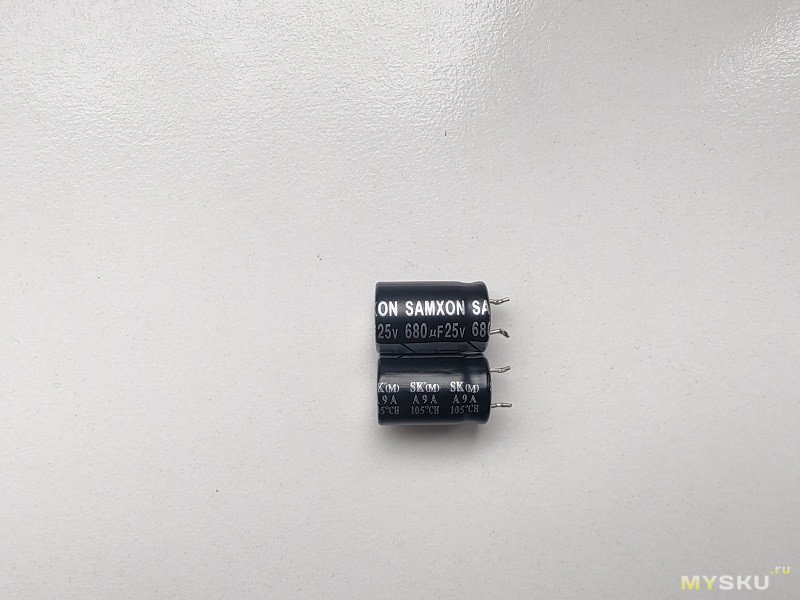

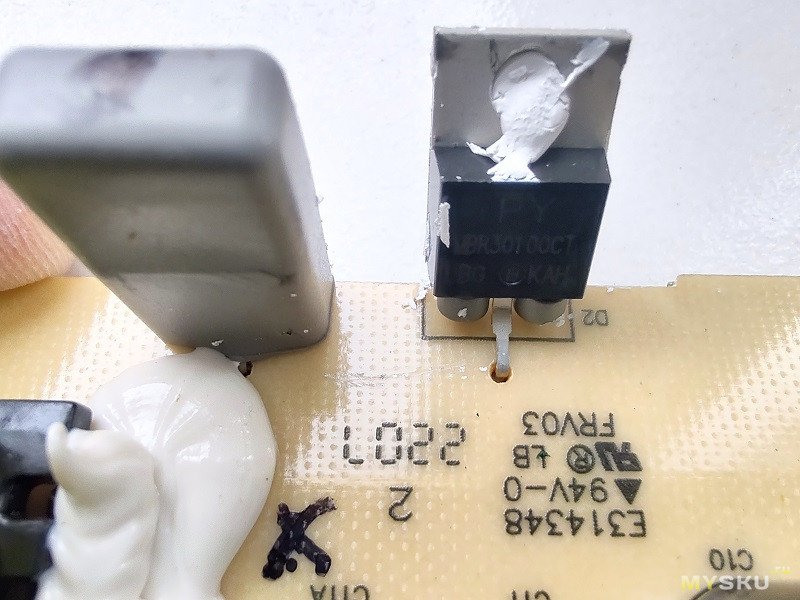

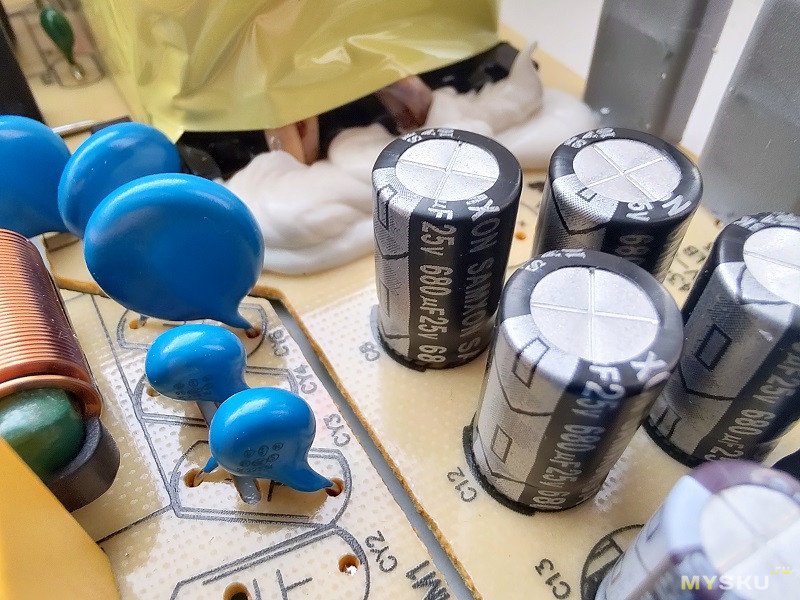

Четыре конденсатора до фильтрующего дросселя — 25V/680uF (10-16мм). Есть место под 5 штук. Серия отличная Samxon SK на 10 000 часов наработки. После дросселя 25V-390uF. Эту серию Samxon SK уже встречал и для себя запомнил. Типа если попадётся за недорого, то можно брать. На транзисторе и диодных сборках есть колпачки-термопрокладки, как у Mean Well. Термопаста везде намазана.
У Mean Well, в серии LRS-150, будет место под 7 конденсаторов до дросселя (10-16мм). Раньше часто были 25V-680uF серии Rubycon ZLH. Могли быть не все распаяны, но в версии в LRS-150-15, скорее всего распаяны все 7 штук.

История про колпачки-термопрокладки — лежали долго в корзине под разные корпуса. Как-то думаю нужно прикупить, дома уже полно БП с ними. Приобрёл себе два пакетика по 50 штук. Прошло какое-то время и у меня спросили за эти колпачки. Хотел дать ссылку, но не тут-то было. Все колпачки-термопрокладки исчезли у нормальных китайцев. Включил режим Казахстана на Али — всё есть в наличии. Спросил у одного китайца про них — убрали, типа попали под санкции по адресу России.

Доработки и колхоз.
Ничего делать не нужно, просто повод достать паяльник дома.

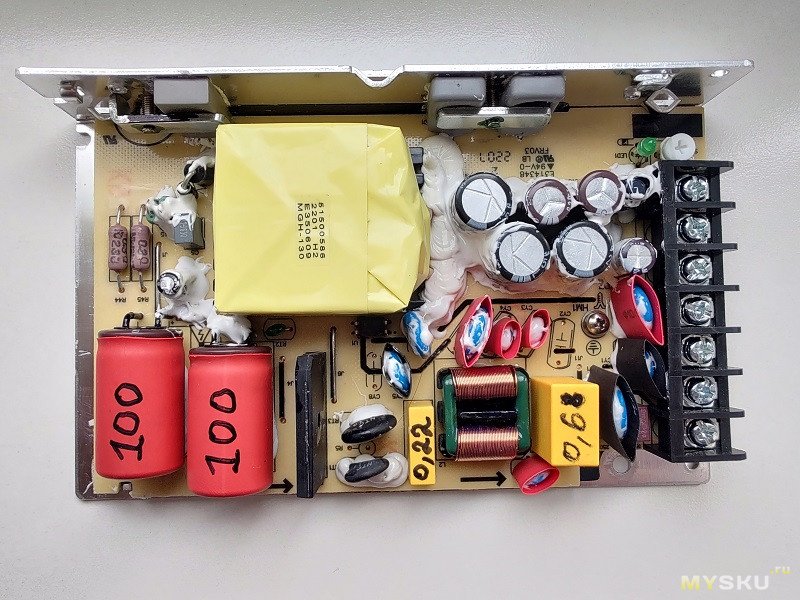

Убрал родной высоковольтный 400V-120uF. Поставил два своих 400V-100uF (18/31,5мм), любимой серии KXG. Но дома есть и 400V-100uF Samwha RD в дежурной коробке. Вообще Samwha и JAMICON часто есть по месту. Случайно получилось, что они приехали за несколько дней до покупки этого БП — ССЫЛКА.

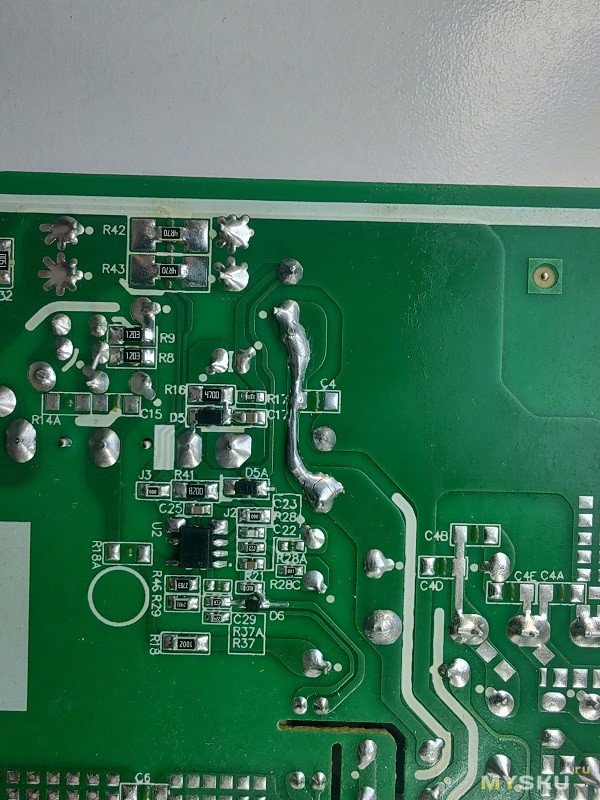

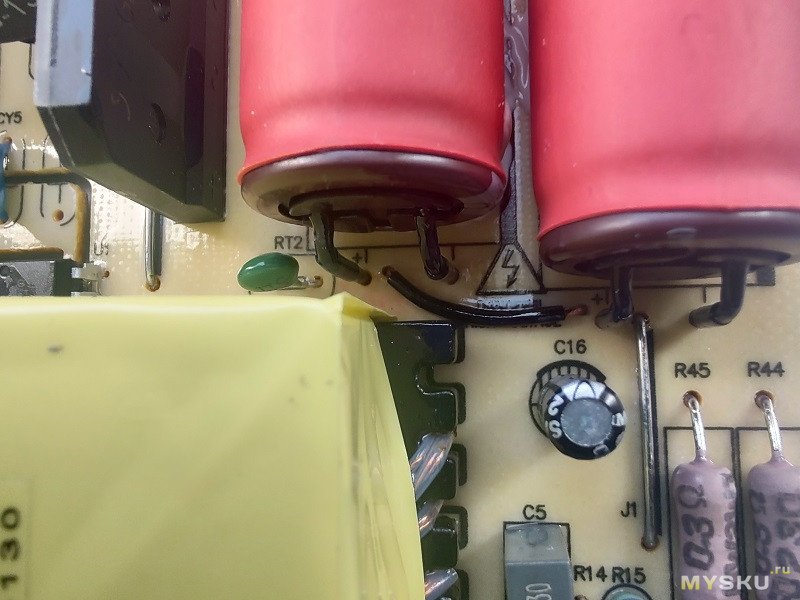

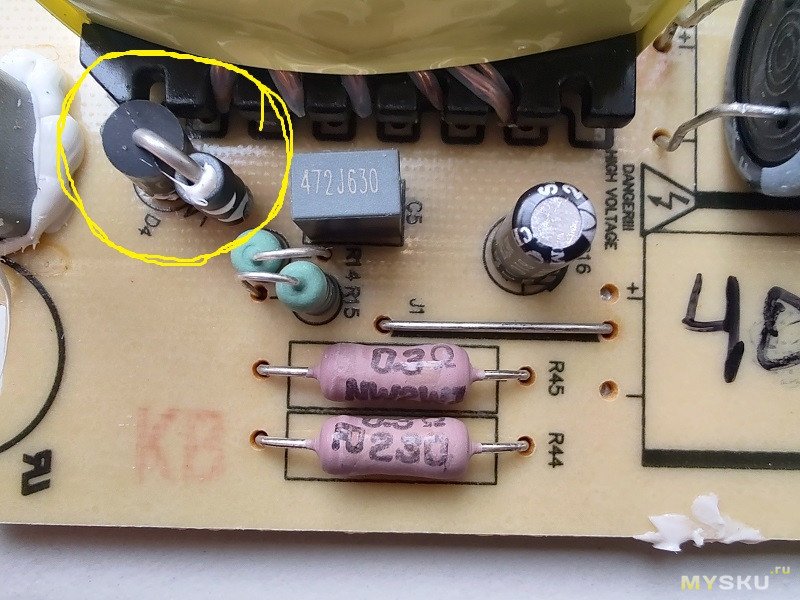

Там немного колхозил — показалась тонкой родная дорожка по (+), которая соединяет два конденсатора. Сделал два отверстия в плате и кинул перемычку на лицевой стороне платы. Ну и родную дорожку зачистил и залудил медным проводом.

На выходной части примерялся, чтобы отделаться совсем малой кровью. Дома давно есть 25V-1500uF (12,5/20мм) Rubycon ZLH. И есть море фирменных 25V-820uF (10/20мм). Недавно проверял нового китайца на Али и брал ТАКИЕ 25V/820uF (серия KZN, 10/20мм).
Итог — получилось поставить аж три штуки Rubycon ZLH 25V-1500uF (12,5/20мм) и два 25V- 820uF (10/20мм) до фильтрующего дросселя. Сделал только одно новое отверстие. Было 4 штуки 25V-680uF (10/16мм). Немного запарился искать дома Rubycon ZLH 25V-1500uF.
Остальное стандартно — нанёс свою термопасту, контрольно отмыл плату зубная щётка+ спирт, намазал ГЕРМЕТИК и покрасил ЛАКОМ. Хорошо, что вспомнил про светодиод (3мм) на выходе, пока был настроен паяльник — был криво установлен, поправил.

Ещё раз контрольно проверил конденсаторы высотой 20мм — если КРЫШКА БП НЕ ГНУТАЯ, тогда есть небольшой зазор с конденсаторами высотой 20мм. Даже можно не клеить изоляцию на крышки конденсаторов. Это же относится и к БП Mean Well серии LRS.


Общий итог.
Мне зашёл этот БП с учётом цены. Хорошая бюджетная серия от MORNSUN. В мелочах уступает аналогу от Mean Well. Это разрядники, только один оптрон, количество и бренд выходных конденсаторов и т.п. БП качественно сделан и нормальные компоненты. Есть гарантия. Этот БП можно смело назвать фирменным БП. Есть вся информация и документация у производителя. Постоянно есть акции и скидки.
Проверял БП в родном виде — всё нормально, претензий нет. Защита срабатывает в районе отметки 12A.
Простым потребителям — при равной цене брать БП Mean Well. Речь про серию LRS-150. При заметной разнице можно покупать эту серию БП MORNSUN. В реальном применении разницы не заметите.
Любителям паяльника — вполне годный БП по акциям. Можно придумать, что поделать по БП. Есть повод взять паяльник и заняться любимым хобби (пайка).

У меня всё. Всем здоровья и удачи.
