Всем привет.
Тем кто занимается пром.автоматикой и сложной электрикой давно известно, что при длинных линях подключения, особенно в лотках, светодиодную арматуру использовать бесполезно. Наводка на кабеля такая, что свечение выключенной светодиодной индикаторной лампы видно даже днем, ночью оно не отличимо от включенной. Данное устройство позволяет избавиться от этой наводки. Для слабонервных — будет препарирование трупа.
В общем и целом вполне годное устройство. До покупки думалось что это что-то типа на-на-супер-пупер технология. Оказалось все гениальное — просто.
Устройство приобреталось за кровные в рандомном электромаге. ссылка на производителя, вроде как.
Устройство хорошо работает с арматурой любого производителя, хотя изначально ориентировано на арматуру серии СКЛ. При установке, в 95% случаев паразитная засветка пропадает.
Теперь ближе к телу делу. Имеется нефтебеза, а кто не знает, то силовая и осветительная электрика во взрывоопасной зоне соединяется исключительно бронированными кабелями. А что такое броня на кабеле? Это несколько слоёв стальной ленты. По сути это магнитопровод, а провода внутри кабеля — это обмотки трансформатора. Во как!
И вот ситуация, от шкафа управления в эл.щитовой, к кнопкам на установке, идет кабель, примерно 140 метров в 1 конец (ВВГ 15х1,5). Кнопок много, они взаимозависимы по эл. сигналам. Другими словами, сигнал может ходить по разным жилам кабеля туда-сюда несколько раз. В результате имеем наводку на неиспользуемых, в данный момент, жилах что-то около 70-90 вольт, без нагрузки. И все бы ни чего, но нагрузкой линий являются миниатюрные промежуточные реле шнайдереовской серии RSB. При включении установки все прекрасно, нажимаем «пуск», сигнал отрабатывается идеально, нажимаем «стоп» и вот тут сюрприз! Стоп не происходит, установка не останавливается… выключаем рубильник, включаем — всё хорошо снова. Оказалось наводки на провод хватает, чтоб удерживать промежуточное реле во включенном состоянии.
Будучи воодушевленным практикой использования УЗН для ламп, я решили попробовать его для миниатюрных реле, в данной установке. Заработало, но недолго, увы. УЗН сгорело через неделю, второе через 3 дня, хотя по токам все нормально. Возможно пусковые токи реле его убили. Заменил реле напокрупнее, благо место в шкафу и запасы «концов» позволили обойтись малой кровью. Проблема ушла.
Труп решено было вскрыть ради пром.шпионажа. Авось можно сделать мощнее или вернуть вовнутрю волшебный дым? Ломаем!!!

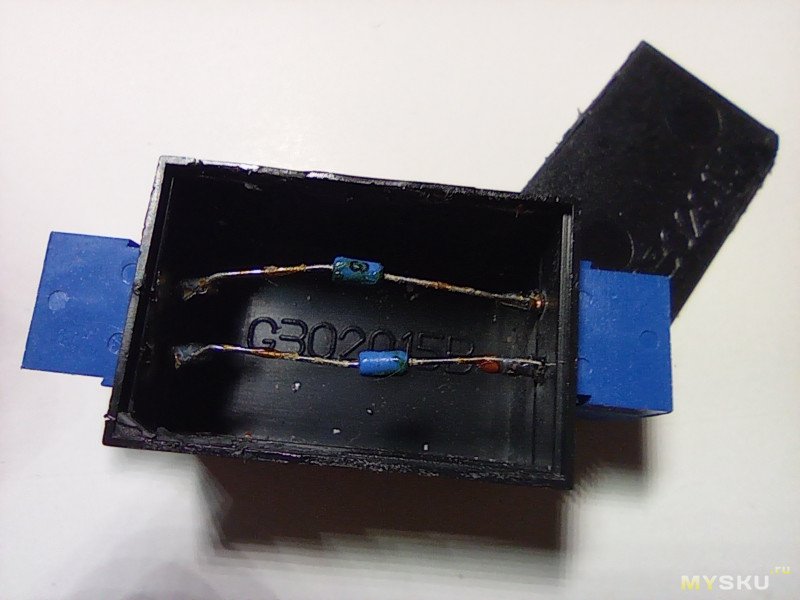

Вот тут был шок, удивление и много русских заклинаний...
Для тех то не в теме это просто динисторы DB1 или DB3 смотря какое напряжение нужно.
Засим всЁ!!!
Ах да! Обязательный котоконтроль пройден!
Кошка «Дымка» прогнозирует возвращение волшебного дыма вовнутрю )))
| +77 |
3285
85
|
| +61 |
3505
75
|
| +30 |
1246
50
|
| +61 |
3090
51
|
Сначал автомат вышибало. Тогда включение света разбили с контроллера по времени, одна группа, другая, третья. Затем стали гореть реле. Но мы заказали какие то навороченные феникс, и те живут уже много лет. Какие — не скажу. Может и вообще твердотельные.
Модернизировал станок, толь 60х, толь 70х годов прошлого века. В шкафу автоматики стояли лампы накаливания на 28 Вольт, длинные такие, сантиметров по 5 и тонкие. Стояли к ним резюки, последовательно, ПЭВ, 15 или 20 Ватт. Однако-ж, кондеры тогда были и на высокие напряжения тоже.
Кондер штука да, но их бывает пробивает, особенно если рядом много всяких двигателей. Плюс плывут параметры от времени и температуры, что, в конечном итоге будет делать нервы. Пусть лучше резистор греет шкаф, чем кондеры голову…
Как делали, когда мерцали всякие ЭСЛ или LED-лапы на выключателях с подсветкой в квартирах.
А 24V DC не используют? Ну, постоянный ток? На нём же наводок не будет?
UPD. И что за реле? А то к некоторым есть всякие индикаторные или снабберые модули.
Может их поставить, чтобы на себя ток брали и сопротивление обмотки снижали?
вскройте лампу на 220 и на 24 — вас ждет немножко удивлений
Или ещё веселее — больше километра расстояние. По телефонным линиям. Тоже релюшка помогла. Правда, от 24В осталось около 5В… Но работало. Ну да, там рядом 220 не было…
Имеется полсотни контрольных кабелей длинами от 60м до 120м в отдельном металлическом лотке.
По ним идут сигналы от датчиков, к лампочкам, к реле и просто между контроллерами.
Сигналы как аналоговые, так и цифровые, и просто «сухие контакты».
Имеется наводка порядка 80-90 В.
Как бороться с этой наводкой?
Каждую пару подключить через УЗН или есть другие варианты?
Или может есть сразу готовые изделия?
Волшебная коробочка, в которую зашло 100 кабелей и вышло уже в шкаф с контроллерами, но!.. уже очищенные от наводок, токов паразитных всяких.
Если шунтировать или резистором гасить — не будет проблем с передачей сигналов?

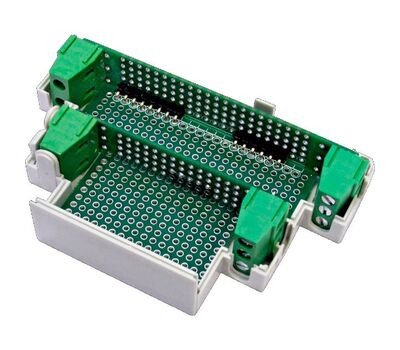

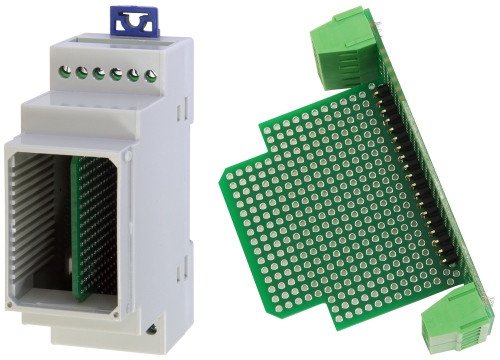

А по платам и корпусам бывают и готовые макетки под динреечные корпуса у той же gainta и меандр. У меандра есть вообще довольно удобные наборы идущие под названием кит… для такого колхозинга.
Например меандр кит-152
и на них нет класса взрывозащищённости?
если они расположены в щитовой с обычном классом, то почему нельзя?
К счастью, пока только раз встречался с комплексной сертификацией.
Обычно на отдельные изделия и оборудования с материалами сертификаты о соответствии и класс взрывозащиты.
Не так давно пришлось списать модуль фильтрации авиатоплива, просто потому что там сдох прибор контроля давления JUMO Itroinics (к нему еще идет искрозащита и датчик давления их же производства). Вроде все стандартно 4-20 мА, но увы. Производителя нет, точнее снято с производства очень давно, к.д. в архиве. Ни кто заворачиваться не захотел, точнее выставили сумму сопоставимую с новой установкой. И все. Налицо импортозамещение. Из-за маленького блока, который можно было поменять, но производится он во вражеском государстве, списали всю установку. Хотя установка нашей разработки. И рядом стоит подобная установка с таким-же, по технологии, оборудованием нашего производства. Даже думать не надо, просто скопировать.
И в том проекте, наверное, указаны проектировщик и ГИП, вполне конкретные ФИО, которые такие вполне элементарные вещи должны были учесть и посчитать?
Или уже и нефтебазы делаются на коленке, по-колхозному, как местный энергетик пальцем натычет?
Чудны дела твои, хосспаде…
У нас не нефть, а гоβно перекачивается, так каждый проект это талмуд толщиной в руку и хорошо, если один.
Индикаторные лампы, конечно, по месту запитаны, а не проводом в полкилометра. А вот сухой контакт, тот да, где-то там на объекте, а шкаф управления он вот здесь, в щитовой, но если от того контакта идет пара проводов, то проблем обычно нет. Проблемы начинаются тогда, когда некоторые деятели решают сэкономить и от десяти контактов не тянут 10 пар, а берут 11 проводов из воттутжекабелькакойтоесть. А чо, 10 сигналов и минус общий. И потом такие «это у вас асушников программа глючит, а у нас всё работает!».
Видимо вы невнимательно читаете.
Русским по белому написал, сигналы ходят туда-сюда, проходя по кабелю несколько раз по разным проводам плюс броня.
Реле, это как раз и есть развязка от наводок. И в кабеле нет общего, там кнопочные посты, стандартные с кнопками пуск-стоп. Кабель посчитан художниками исходя из этих постов и проложен задолго до автоматики.
Но, с другой стороны, как по-другому?
Вешать динисторы на соплях? Впаивать в разрыв кабеля?
А тут по-человечески, красиво и аккуратно.
