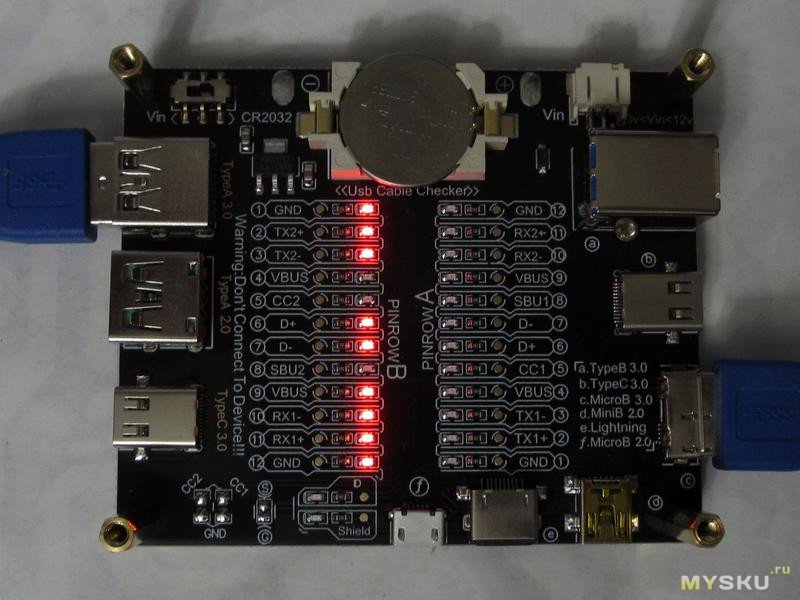

Тестер usb3 кабелей

Давно посматривал на эту платку и когда цена упала ниже 500р не удержался и приволок. В комплекте с защитным оргстеклом.

upd. в соседнем обзоре ссылку с интересной ценой подкинули: https://www.ozon.ru/product/universalnaya-testovaya-plata-usb-dlya-kabeley-dannyh-s-podderzhkoy-type-c-i-microb-3322586790
но ее я конечно не проверял и похоже тут плата без ничего.

---

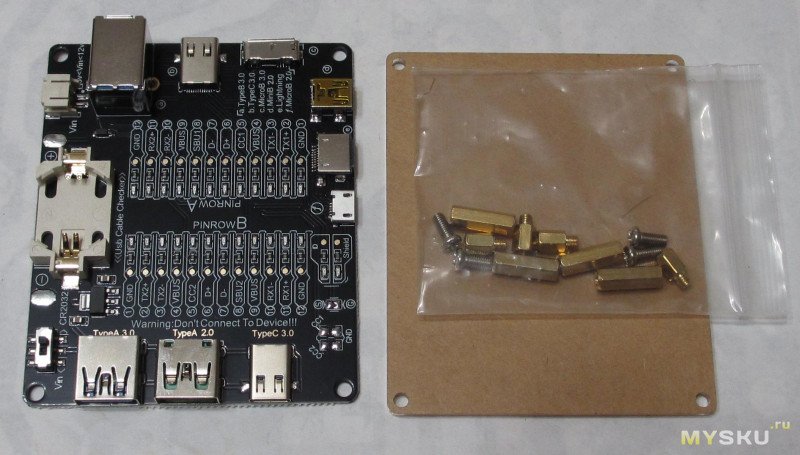

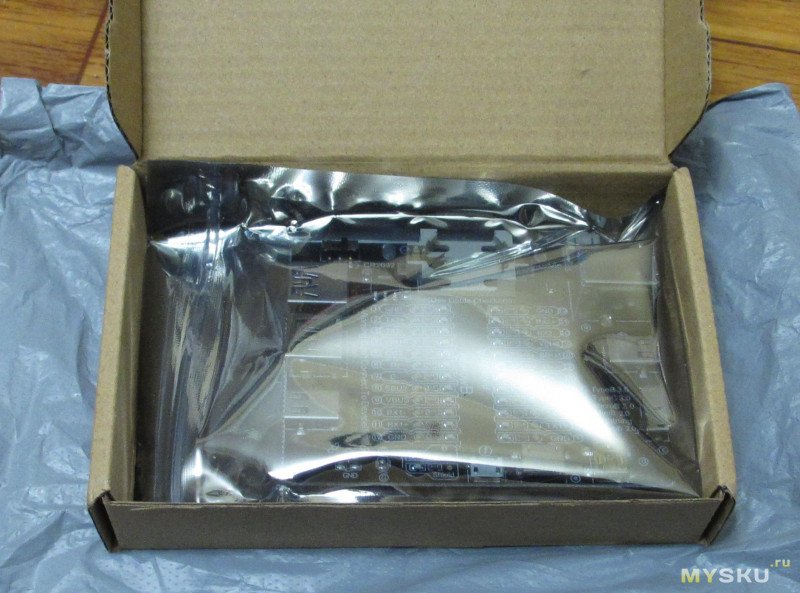

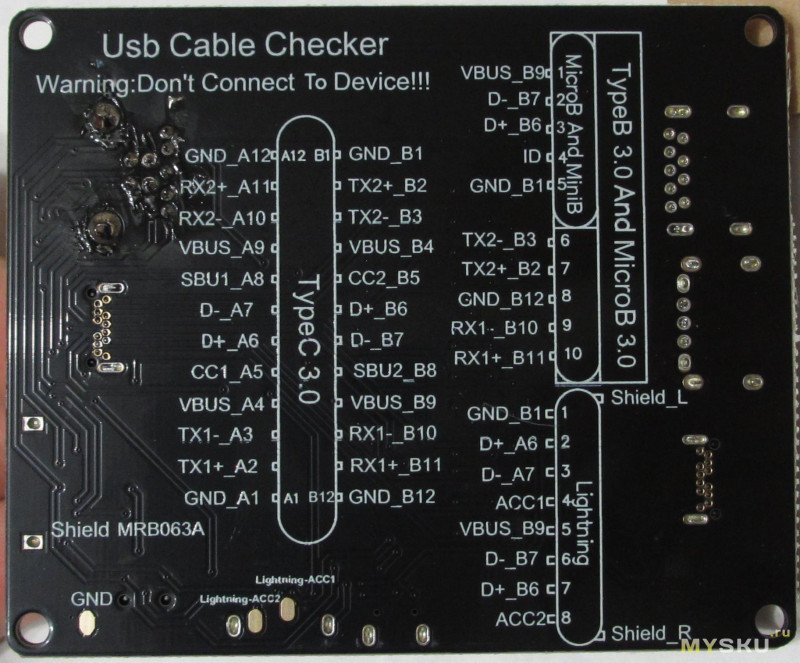

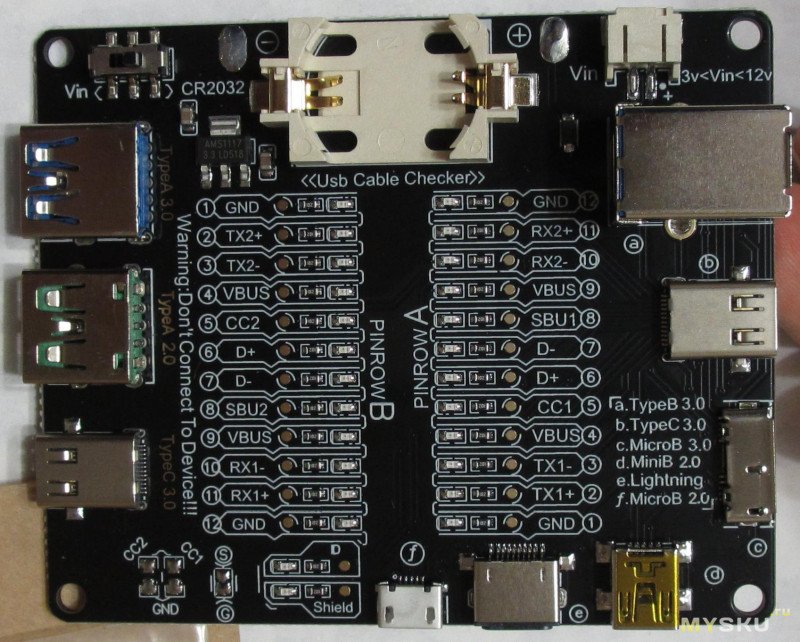

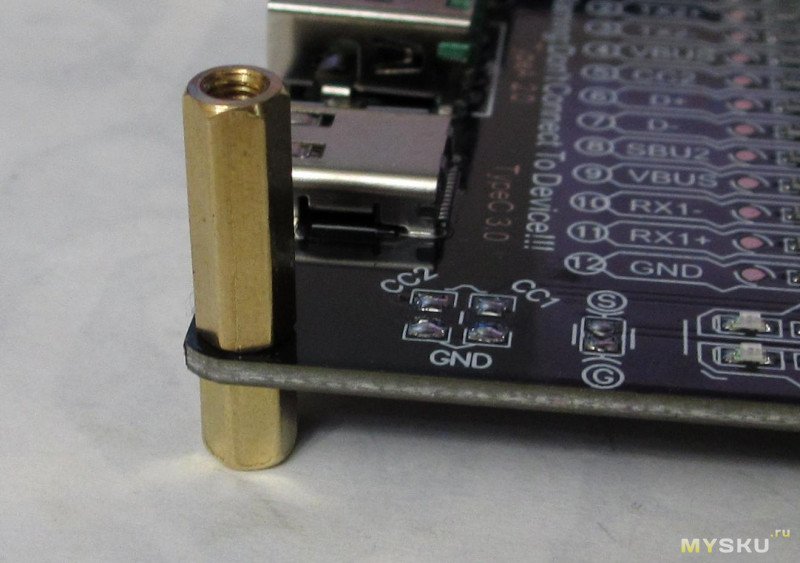

Упаковано в картонную коробку, плата в антистатическом пакете:В комплекте пластиковая накладка с защитной от царапин бумагой и столбики для ее крепления, батарейки в комплекте нет:Плата:Стойки:
Питание или внешнее, от разьемчика или контактных площадок, через диод защиты от переполюсовки и стабилизатор ams1117-3.3, или от батарейки cr2032, подключенной напрямую. Выбор источника осуществляется переключателем в углу платы. Потребление от батарейки 5-10мА, без подключенного кабеля — нулевое.

Набор разьемов, в отличие от небезызвестного MECHANIC DT3 для usb2.0, практически всеобьемлющий.
сторона A:
usb A 2.0 (пятиконтактный)
usb A 3.0
type-C 3.0

сторона B:
usb B 3.0
type-C 3.0
micro-usb 2.0
micro-usb 3.0
mini-usb
lightning

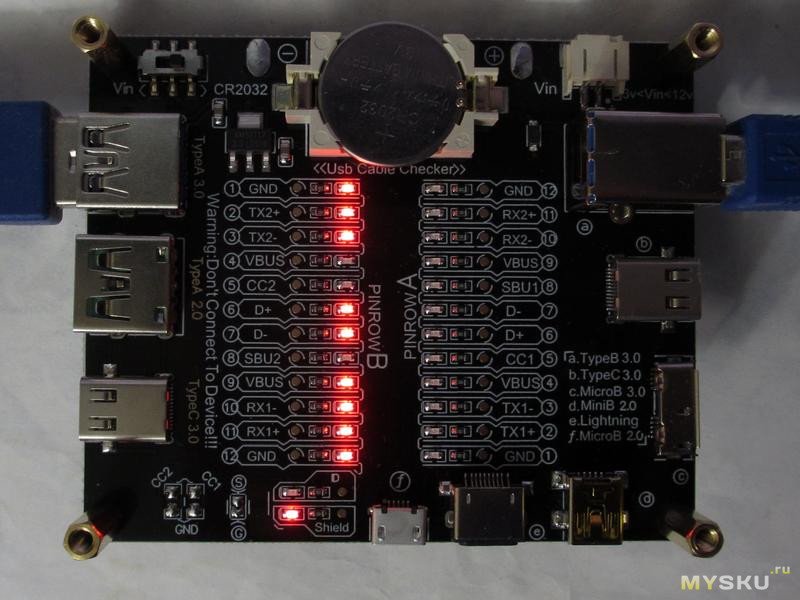

Индикация есть для всех 12*2 сигналов в type-c и корпус/экран.

Не надо ассоциировать два столбца светодиодов с разьемами расположенными с той же стороны платы. Два столбца — это два ряда контактов type-c разьема, и касается индикация разьемов расположенных снизу и справа платы. Все контакты разьемов слева — запараллелены.
В случае с lightning, у которого разьем-мама односторонний, одна пара d+/d- расположенных с одной стороны разьема отнесена к столбцу A, а вторая к B, а вторая сторона разьема не подключена, некуда.

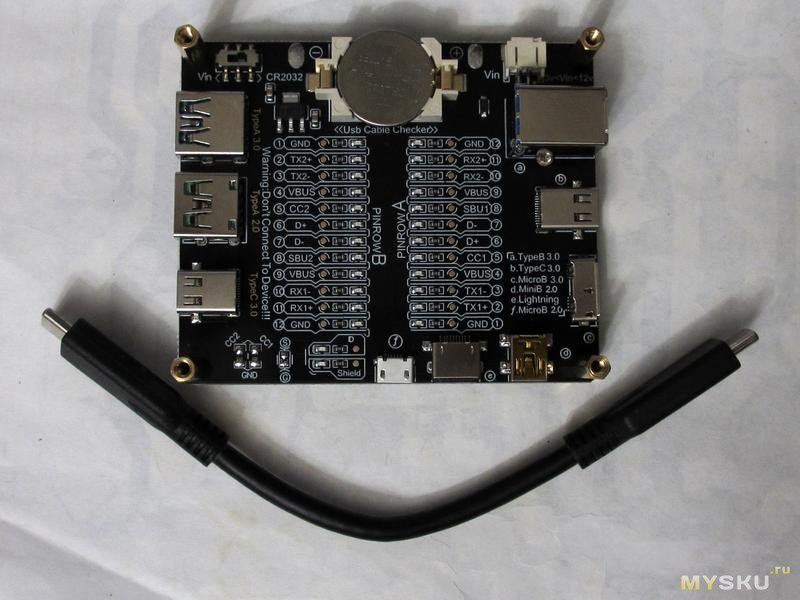

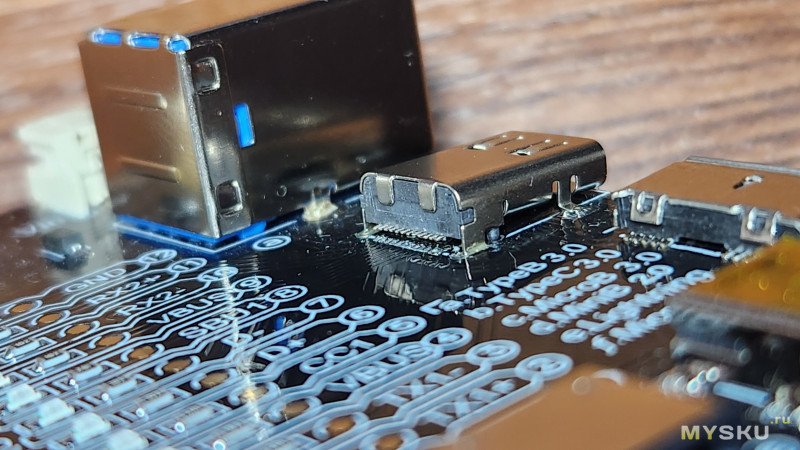

Минимальная длина кабелей для подключения с противоположных сторон 20-25см, а если жесткие то и 25-30см, короткие проверить нельзя или нужен удлинитель. Иначе получается вот так:
Примеры проверки разных кабелей:

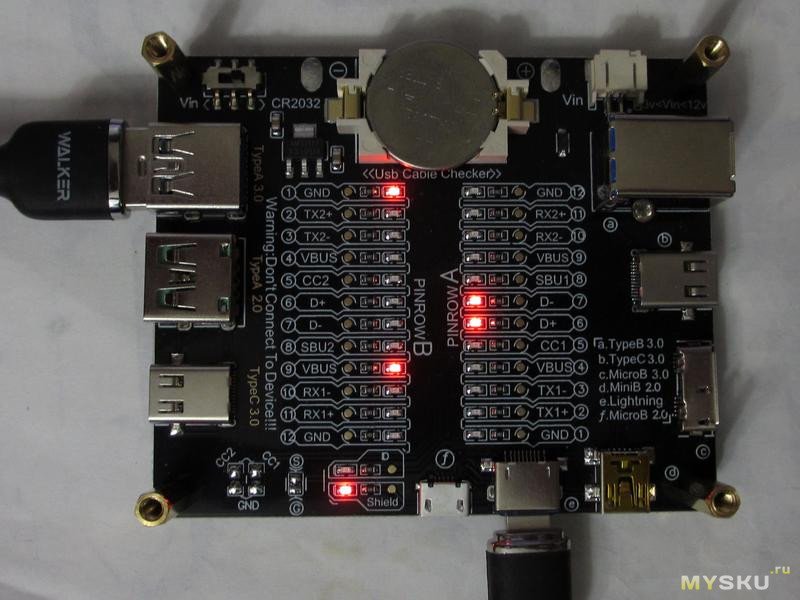

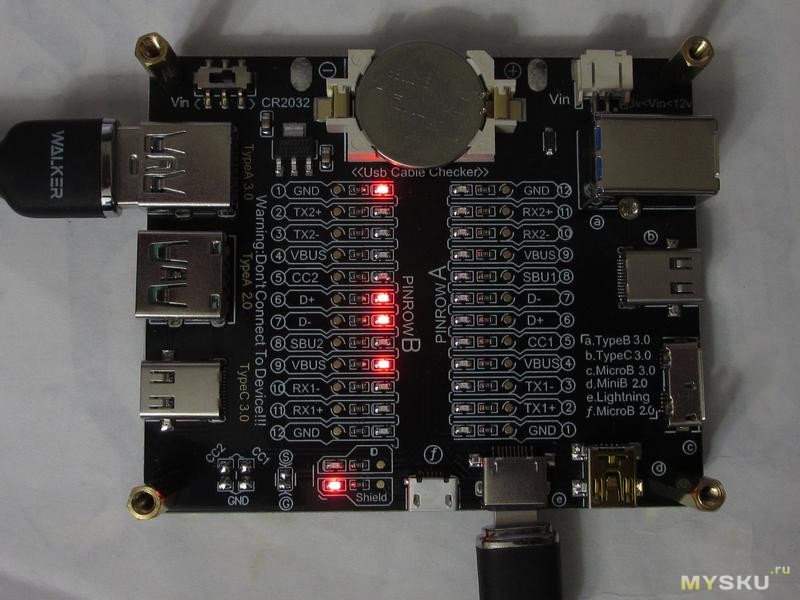

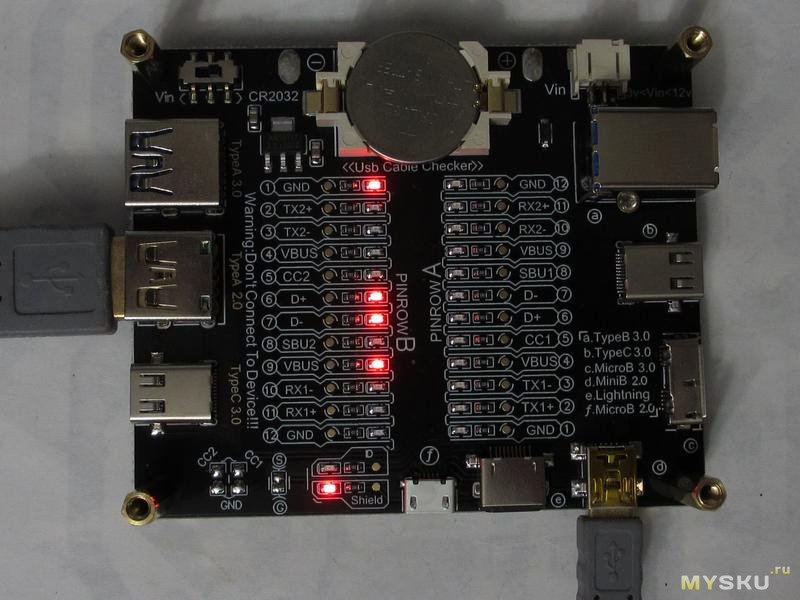

A(2)-mini:

---

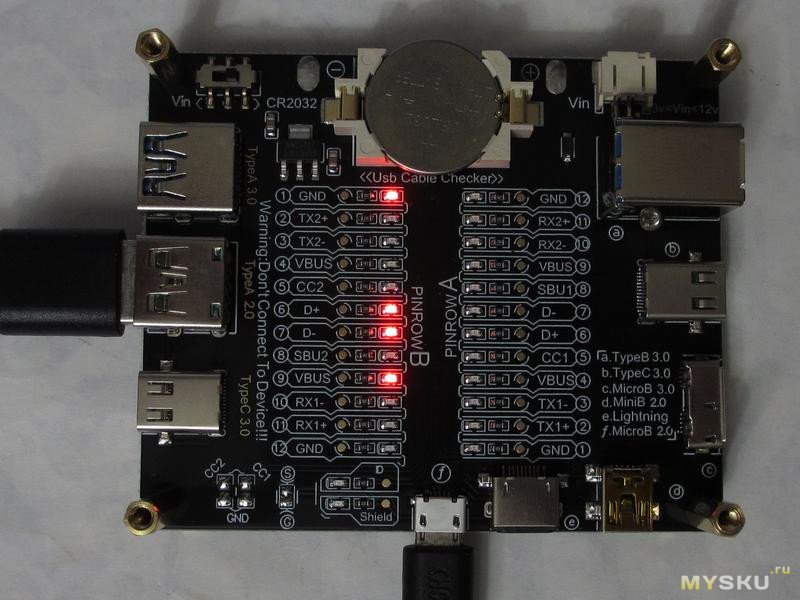

A(2)-micro:

---

A(3)-micro:

---

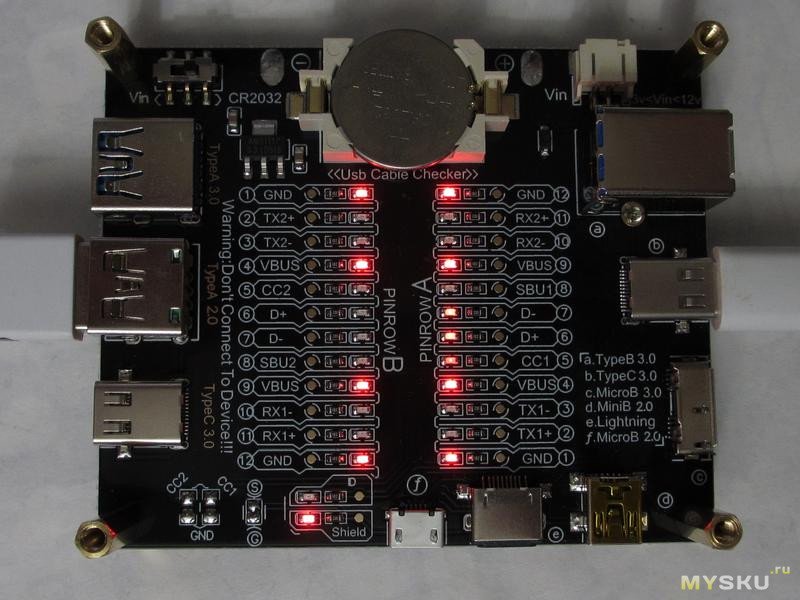

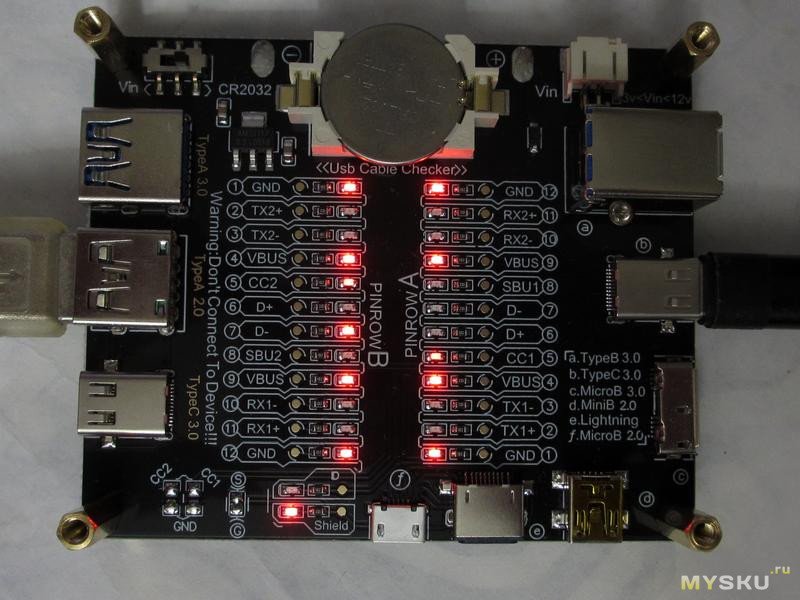

A(3)-B(3):

---

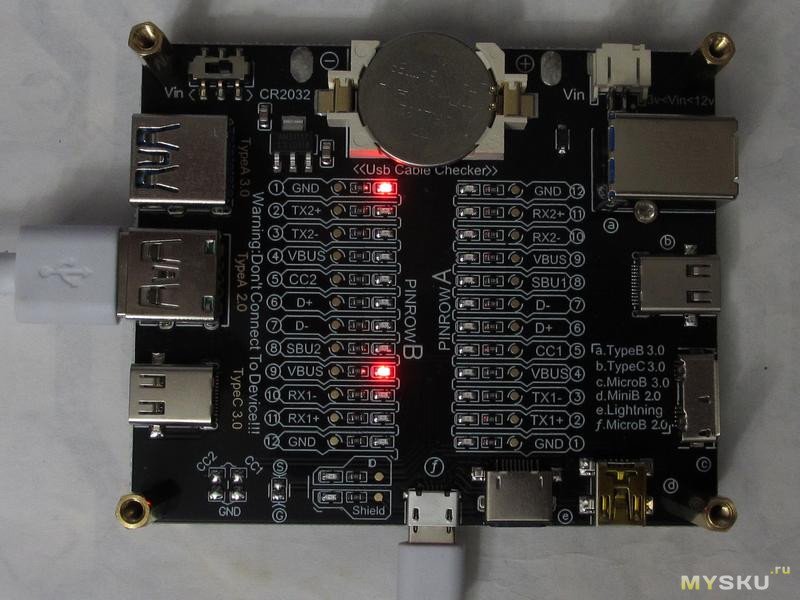

A(2)-micro(no data):

---

A(2)-C(no data):

---

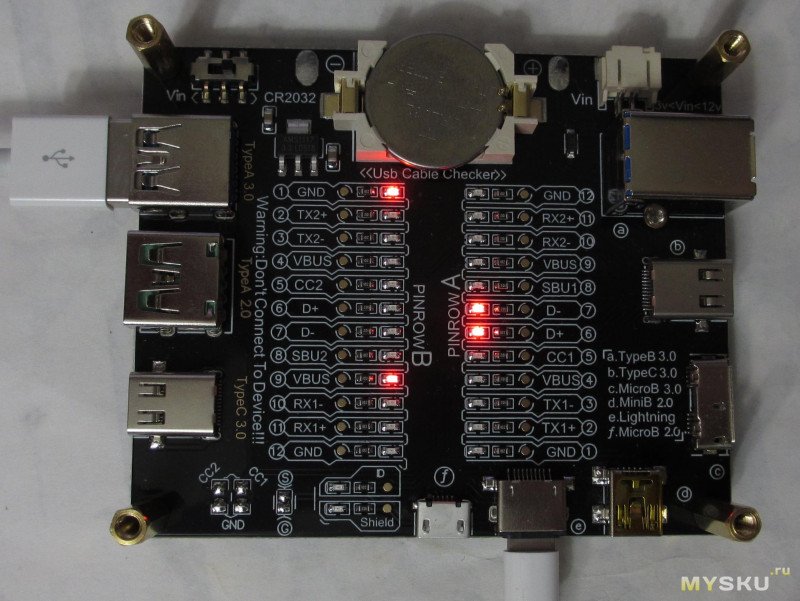

A(2)5pin-C(xiaomi) — у C d+/d- подключены только с одной стороны, второй снимок для демонстрации что индикация симметрична при разных положениях type-C:

---

A(2)-Ligthning какой-то неродной, D+/D- подключены с одной стороны и меняются в зависимости от положения разьема — они продублированы с центральной симметрией:

---

A(2)-Ligthning еще один, на вид попроще, а вот здесь сторона не меняется при перевороте, продублированы с зеркальной симметрией, отдельно про экран — контачит, только если разьем слегка перекосить, у предыдущего так же:

---

A(2)-C(broken) — здесь перетерт один сигнал, D+:

---

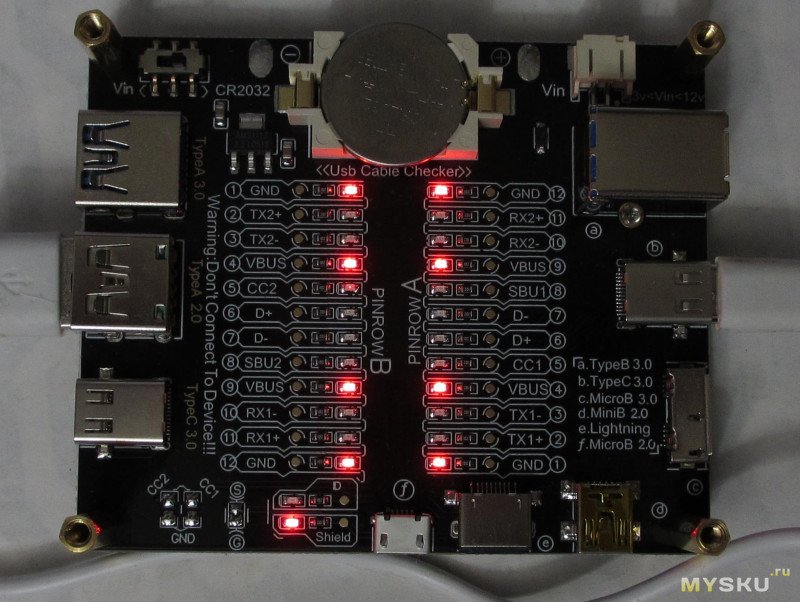

C(2)-C:

---

C(3)-C — кабель от gen2 (10gbps) usb-nvme коробки, соединения второй пары usb3/rx/tx просто нет. вот почему через него не работает gen2x2!, а я то всякую фигню про искажение сигналов думал:

---

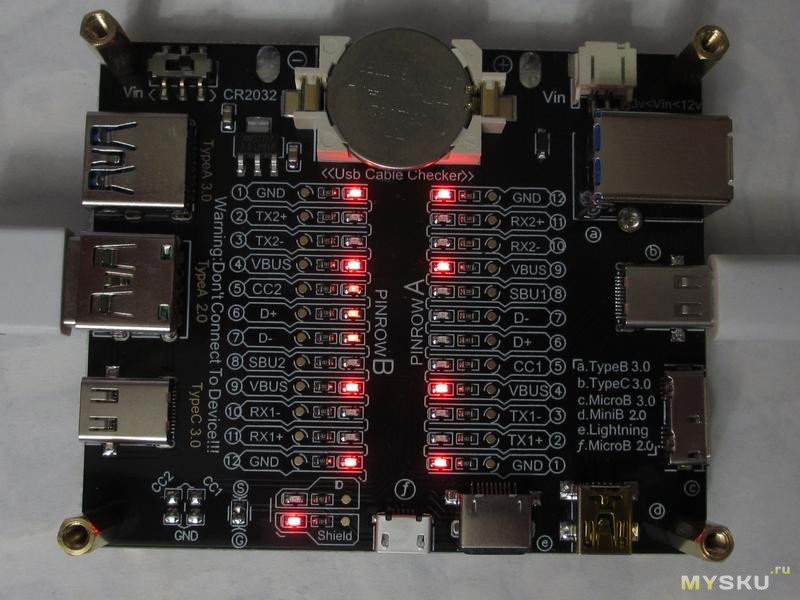

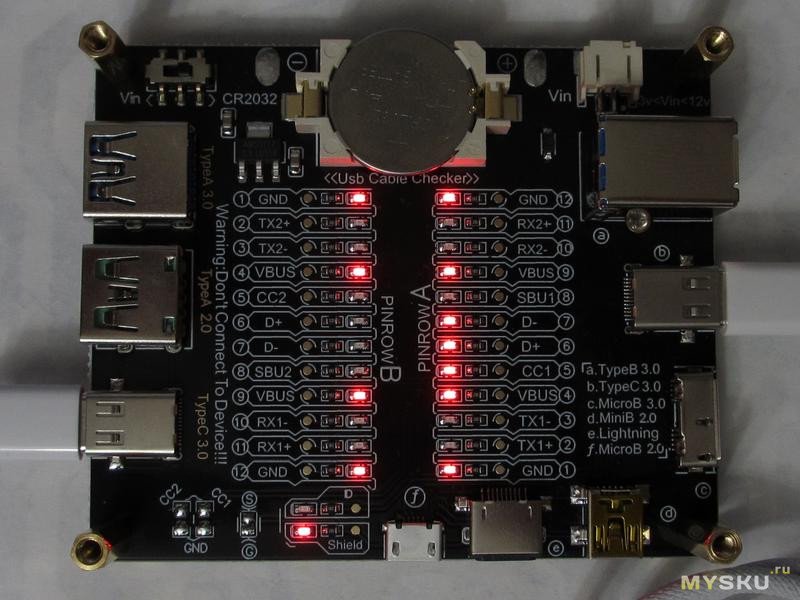

C(3)-C — полновесный кабель, с sbu и всеми линиями usb3, но usb2 все равно только один набор соединен:

Выводы по кабелям — соединение sbu распространено слабо (хотя без usb3 оно и не положено). Данные usb2 не дублированы ни у одного C->C кабеля (в стандарте этого не требуется), а у A->C они подключены только с одной стороны разьема C. И вообще в кабелях с C стремятся минимизировать количество жил, и их подключения.
А потом возникают вопросы, почему же его вертеть приходится…

В целом платка более полезная чем была для usb2, хотя бы потому что показывает все сигналы type-c с обеих сторон. Заодно открыла мне глаза на отсутствие некоторых соединений в type-C кабелях. Но следует понимать, что она показывает только обрывы, но не замыкания жил.
upd. и перепутанные контакты он тоже никак не показывает.
