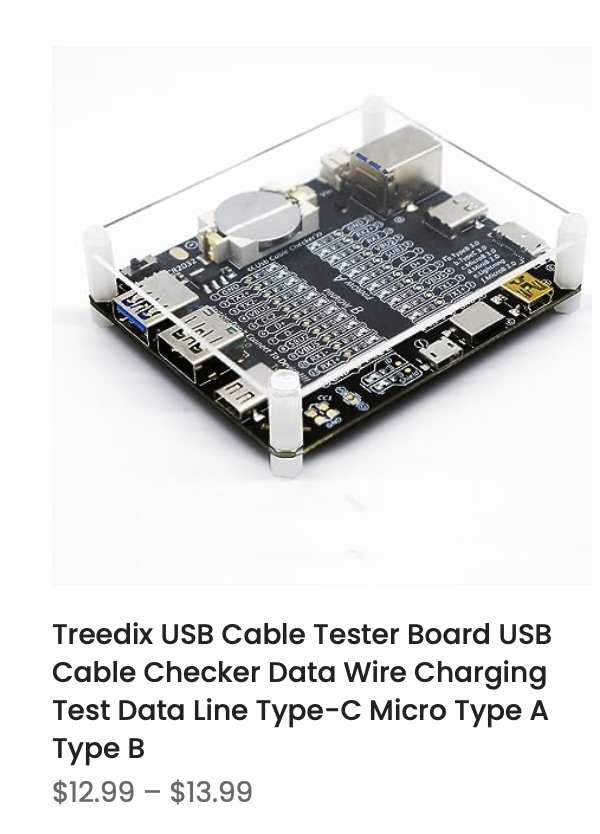

Универсальная тестовая плата: Micro / Type-C / Type-B / Lightning. Проверяем разъёмы без ножа

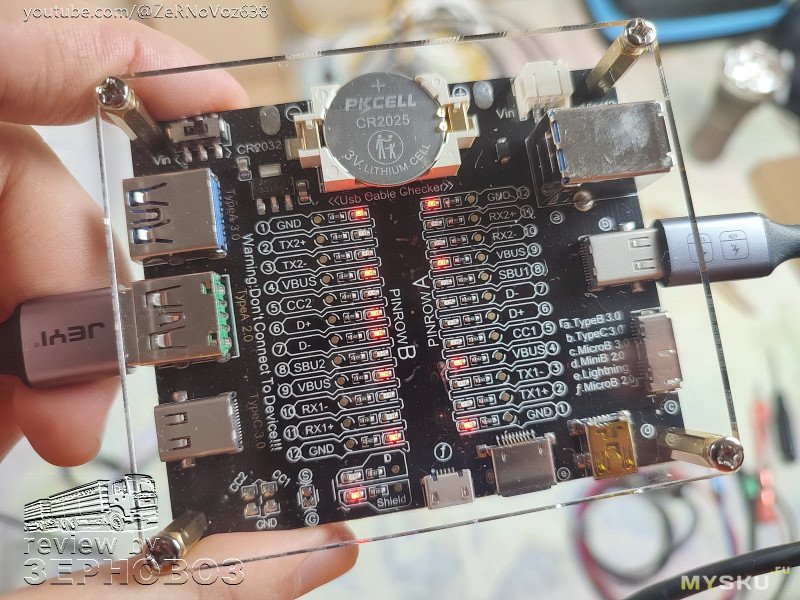

Тестировочная плата (USB Cable Tester Board) предназначена для быстрой и наглядной диагностики USB-кабелей всех популярных типов — от старых Mini-B и Micro-B до современных Type-C 3.2 и Lightning.
Плата позволяет проверить целостность всех сигнальных линий, питание VBUS, заземление, выявить обрывы или короткие замыкания. Для каждого пина предусмотрен отдельный светодиод-индикатор, благодаря чему процесс проверки максимально нагляден и не требует дополнительных инструментов.

Сегодня ничего не режем. Просто показываю и рассказываю. Много интересных наблюдений, фактов и просто информации к размышлению.
Лёгкое чтиво ©

Структура обзора:
Характеристики — Упаковка и комплект — Внешний вид — Тестирование — Выводы

Количество знаков: ~ 9 300
Время чтения: ~ 7-8 минут

Характеристики

Универсальная тестовая плата USB Cable Tester Board

Вес не имеет значения
Размер 85х 70 х 26 мм (со стойками и акриловой крышкой)

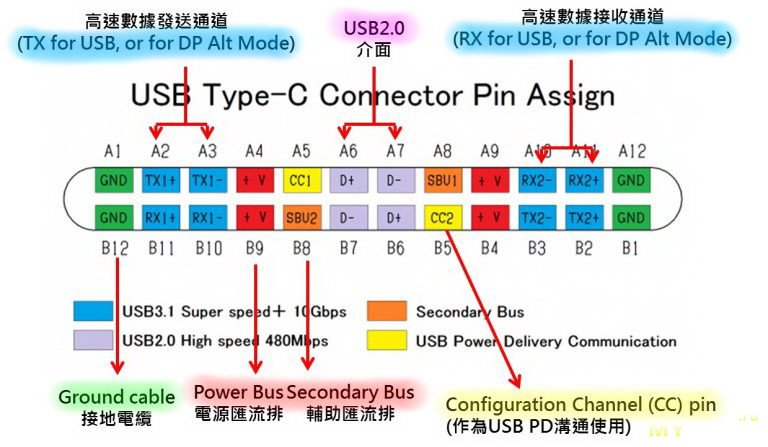

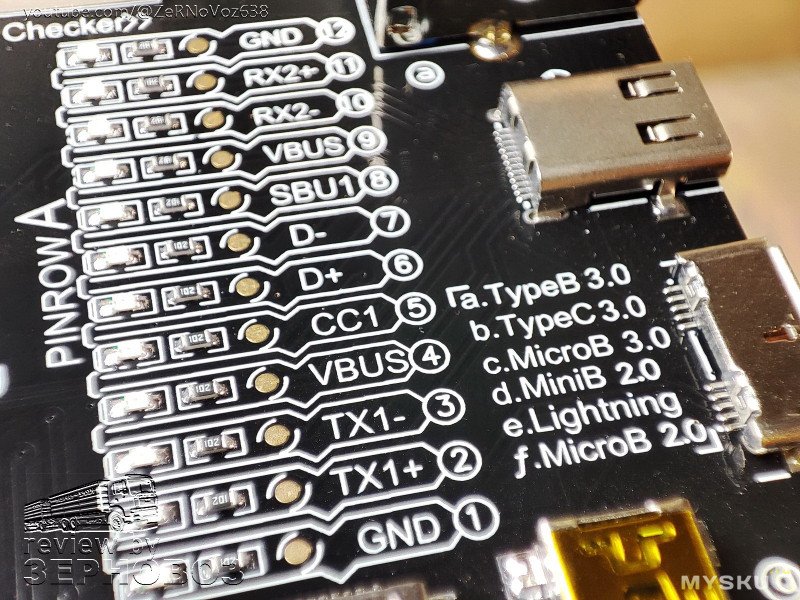

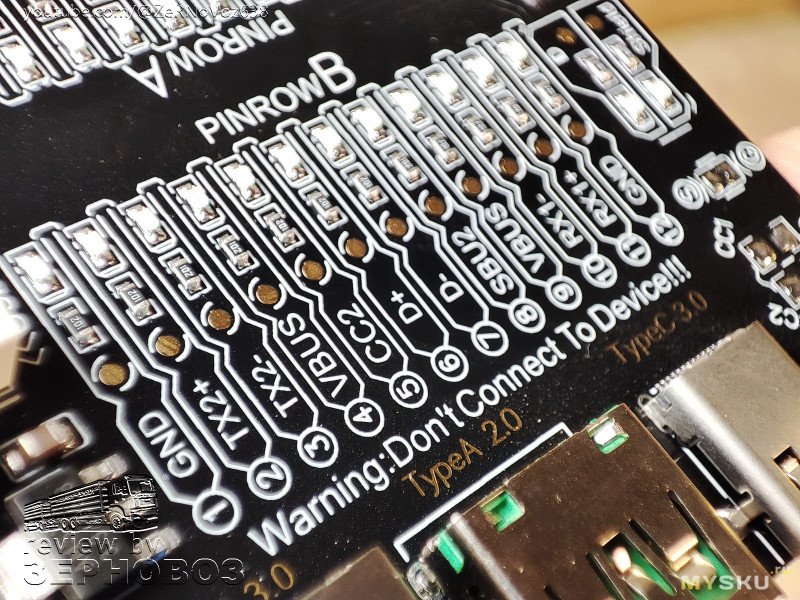

Плата выполнена на чёрной двусторонней печатной плате из стеклотекстолита (предположительно FR-4). Все сигнальные линии разведены симметрично и подписаны в соответствии со стандартной нумерацией USB Type-C.

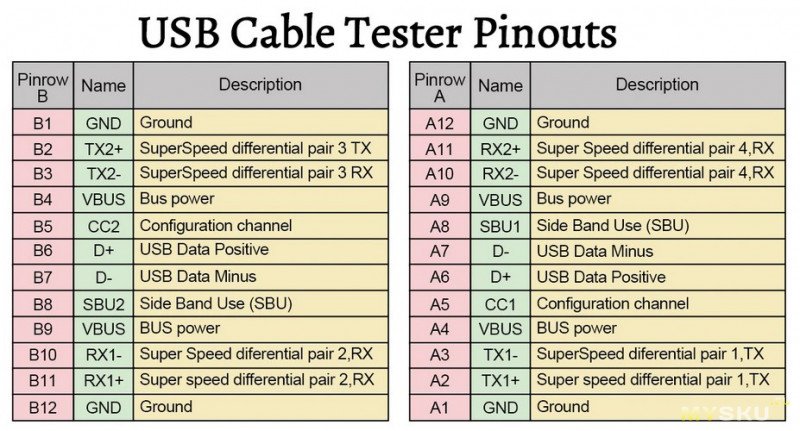

или так, если кому привычнее (понятнее)

Поддерживаемые (тестируемые) разъёмы:
➤ Type-C 3.0 (двусторонний 24-контактный разъём, Pinrow A / B)
➤ USB-A 3.0
➤ USB-A 2.0 (включая 5-й контакт, например для Xiaomi)
➤ USB 3.0 Standard-B connector (Type-B 3.0)
➤ USB 3.0 Micro-B connector (Micro-B 3.0)
➤ USB 2.0 Micro-B connector (Micro-B 2.0)
➤ USB 2.0 Mini-B connector (Mini-B 2.0)
➤ Lightning (8-контактный)

Питание: от батарейки CR2032 или от внешнего источника (3–12В DC)

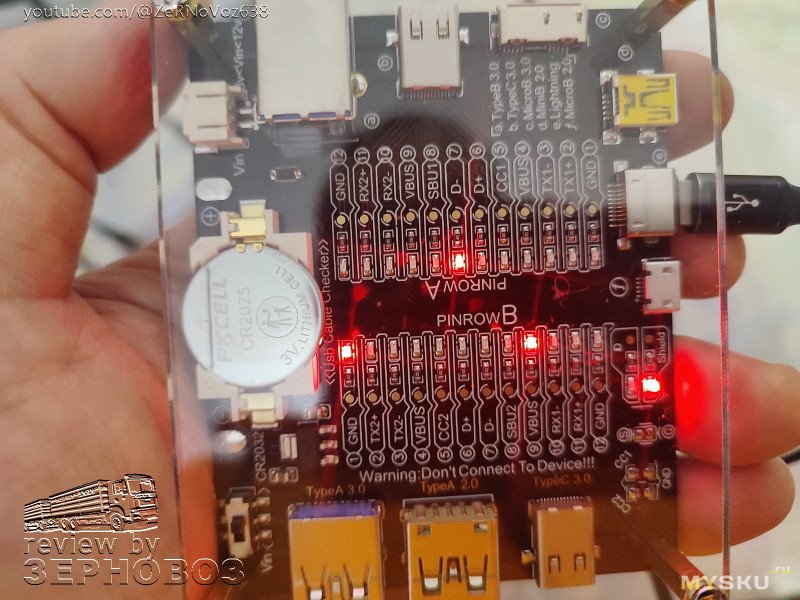

Принцип работы: при подключении кабеля между двумя соответствующими разъёмами (например, Type-C↔Type-C) каждая пара контактов замыкает цепь через свой светодиод:
— свечение индикатора подтверждает наличие электрического соединения;
— отсутствие свечения — обрыв;
— одновременное свечение нескольких индикаторов, не связанных логически, свидетельствует о коротком замыкании или утечке между линиями;

прочее:
— переключатель питания / короткого замыкания (“Short Circuit Switch”);
— контакты для подключения экрана кабеля — Shield L / Shield R;

⚡ USB 3.0 обеспечивает ток до 0.9 А при 5 В (4.5 Вт), тогда как USB 2.0 ограничен 0.5 А (2.5 Вт). Некоторые производители (например, Xiaomi) добавляют пятый служебный контакт в USB 2.0 разъёмы для фирменных протоколов зарядки. (5й контакт есть в USB 2.0 платы);

⚡ QC 4.0 / 4+ совместим с USB Power Delivery (PD), а вот QC 2.0/3.0 используют линии D+ и D− для согласования напряжения — поэтому они несовместимы с PD и не работают параллельно;

⚡ USB Type-C поддерживает до 20 В × 5 А = 100 Вт мощности и скорость передачи данных до 10 Гбит/с (USB 3.1 Gen 2). Для сравнения, USB 2.0 обеспечивает максимум 480 Мбит/с;

⚡ USB 3.0 использует кодирование 8b/10b, что даёт потери примерно 20 % пропускной способности, в то время как USB 3.1 с кодированием 128b/132b снижает потери до около 3 %, что и позволяет достичь удвоенной скорости 10 Гбит/с;

⚡ Micro-USB имеет 5 контактов (VBUS, D−, D+, ID, GND), а USB-C — 24 контакта, позволяющие использовать порт в любой ориентации и поддерживать разные протоколы: PD, DisplayPort, Thunderbolt и др;

⚡ Кабели USB 3.x содержат не менее 9 жил, а для USB-PD — до 18 жил, включая резисторы 56 кОм для определения типа кабеля и допустимого тока;

⚡ стоимость кабелей Type-C 3.х выше, чем у кабелей Type-C 2.0 из-за более сложной конструкции (больше проводников, экранирование, требования к импедансу, сертификация e-Marker), собственно, поэтому более крутой кабель не так часто бывает в комплекте;

⚡ Type-C e-Marker чип — это встроенный микроконтроллер, который сообщает устройствам, на какую мощность и скорость рассчитан кабель (например, поддерживает ли он 5 А / 100 Вт или 20 Гбит/с). Без e-Marker кабель ограничен 3 А и 60 Вт;

⚡ Порт USB-C может быть симметричным физически, но не логически: то есть, не все 24 контакта активны одновременно — используется только одна группа (A или B), в зависимости от ориентации;

⚡ Thunderbolt 3/4 и USB4 физически используют разъём USB-C, но требуют более строгого качества кабеля и сертификации, особенно для скоростей выше 20 Гбит/с;

⚡ “Type-C to Type-C” кабели без поддержки e-Marker часто не позволяют ноутбукам получать питание более 60 Вт — это частая причина “медленной зарядки”;

⚡ Type-C может передавать не только данные, но и видео и аудио, если поддерживает режим Alternate Mode (Alt Mode) — например, DisplayPort Alt Mode для вывода изображения на монитор через один кабель;

⚡ USB 3.0 Standard-B connector это стандартный прямоугольный разъём типа B с дополнительным верхним блоком контактов, используется для принтеров, сканеров, док-станций и т.д., эволюция старого разъёма USB 2.0 Type-B;

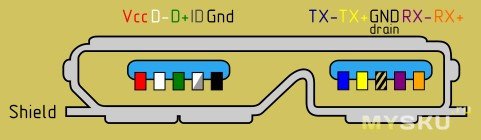

⚡ USB 3.0 Micro-B connector имеет двойной разъём: основная часть от Micro-B 2.0 + дополнительный “хвост” справа — применялся в внешних HDD и SSD;

⚡ USB 2.0 Micro-B connector классический micro-разъём, широко применялся в смартфонах до эпохи USB-C);

⚡ USB 2.0 Mini-B connector чуть крупнее Micro-B, использовался в старых фотоаппаратах, MP3-плеерах, навигаторах и т.п.;

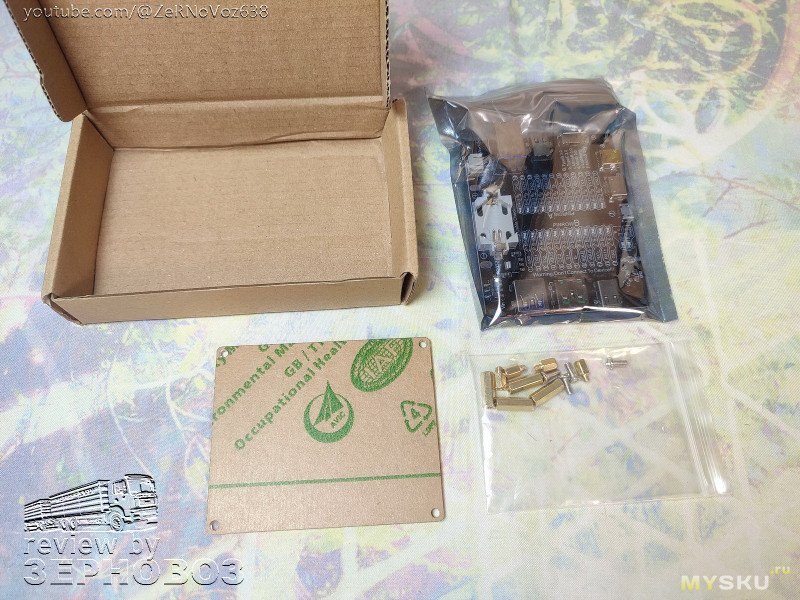

Упаковка и комплект

у меня была чуть дороже комплектация — с защитным стеклом, я так понимаю в эту буквально на 1$ повышенную стоимость входят и болтики со стойками

Внешний вид

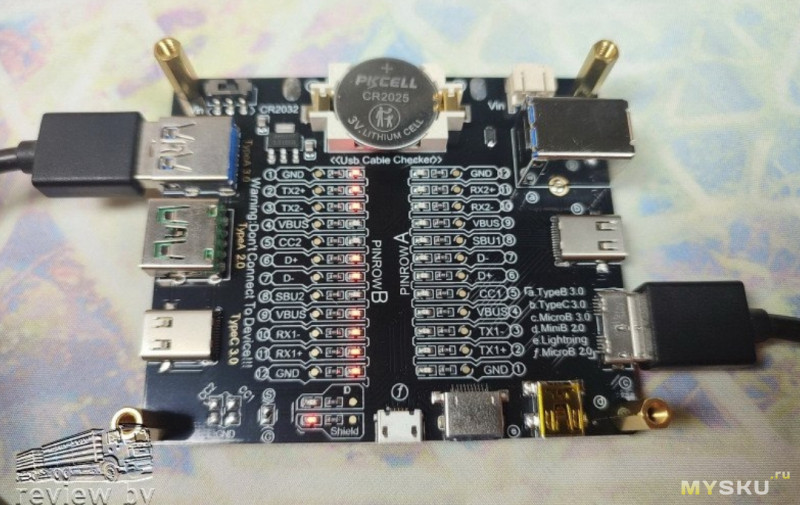

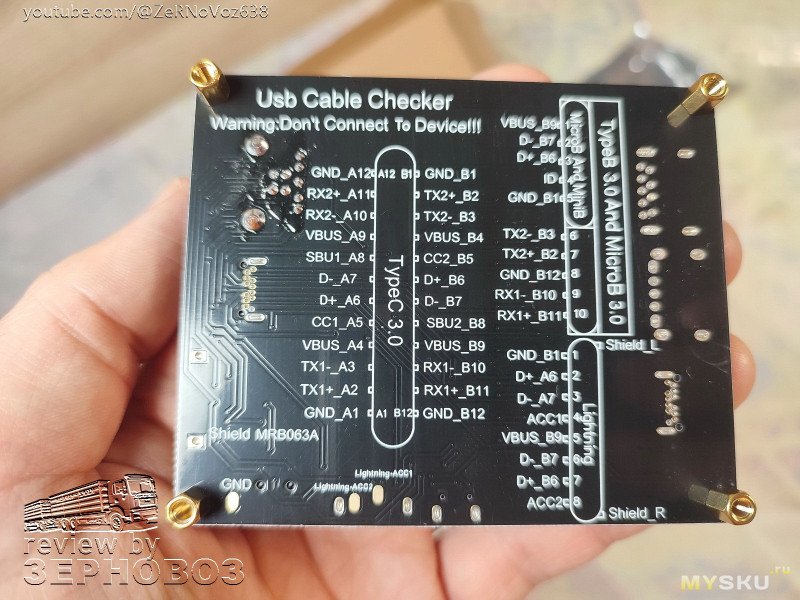

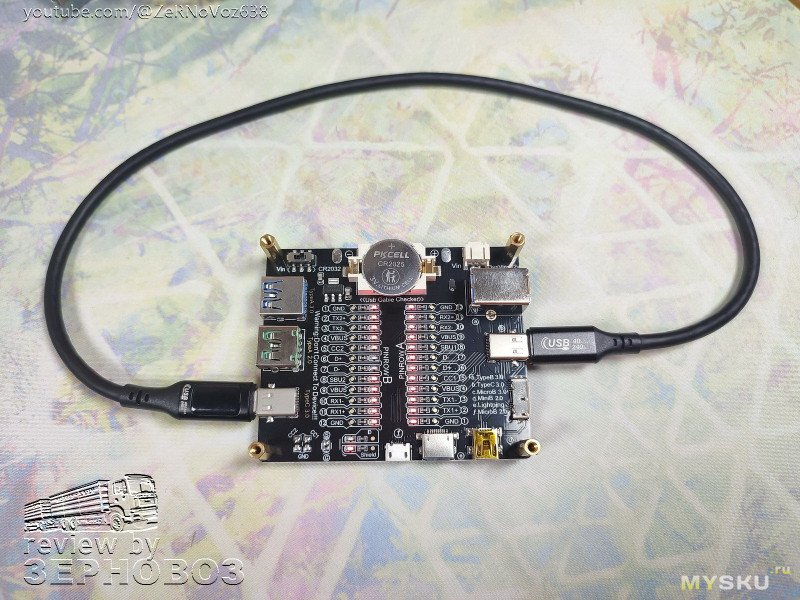

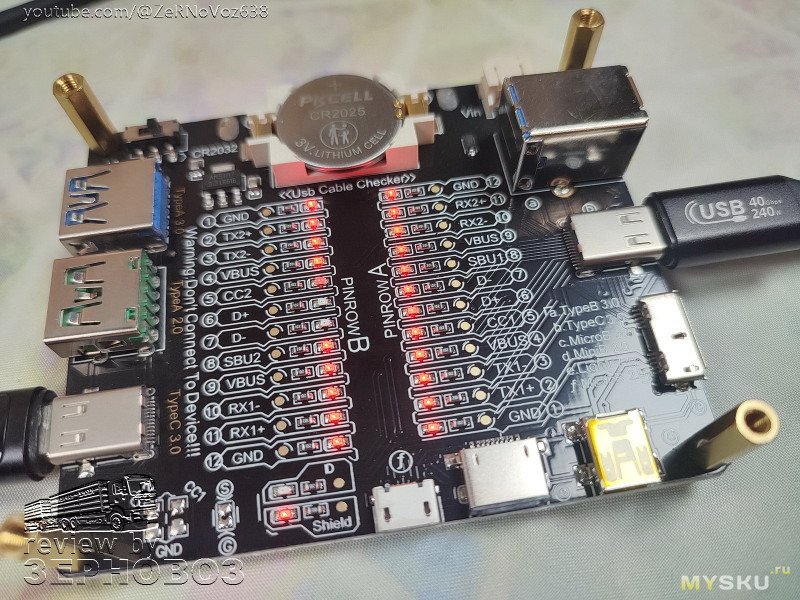

фото с двух сторон

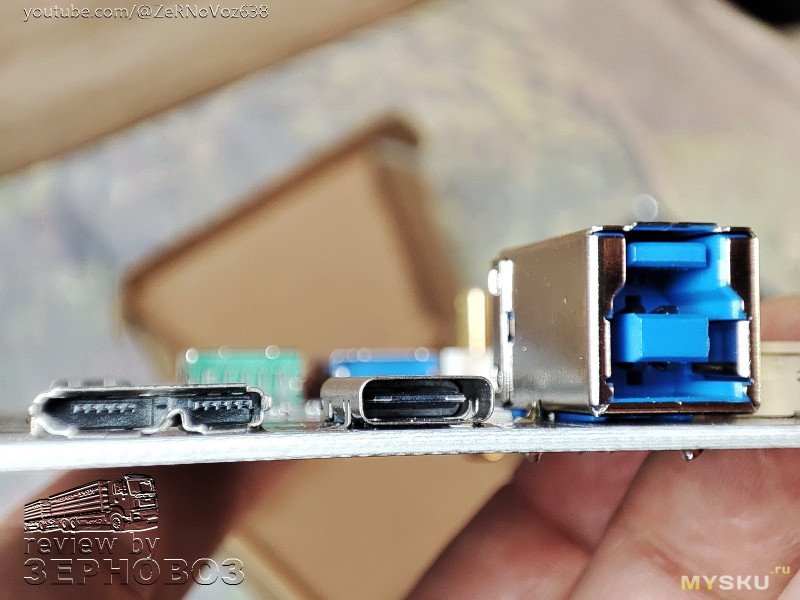

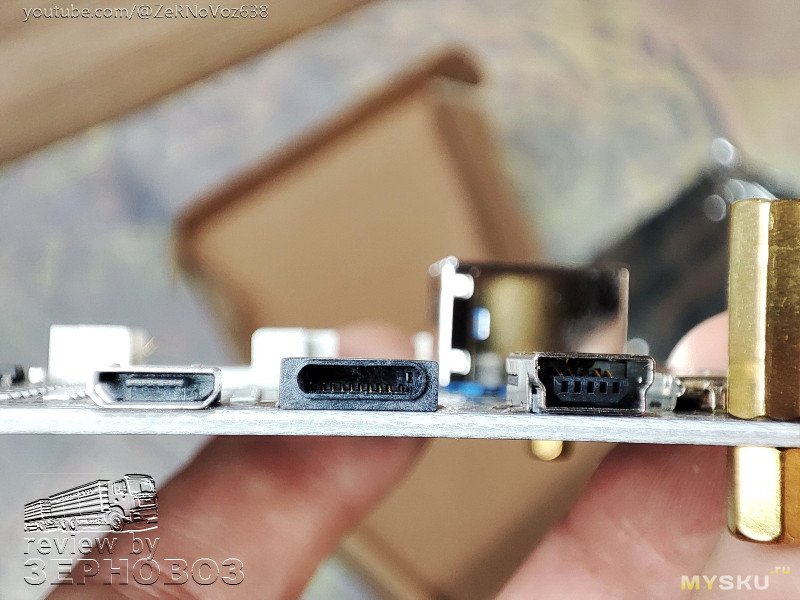

порты

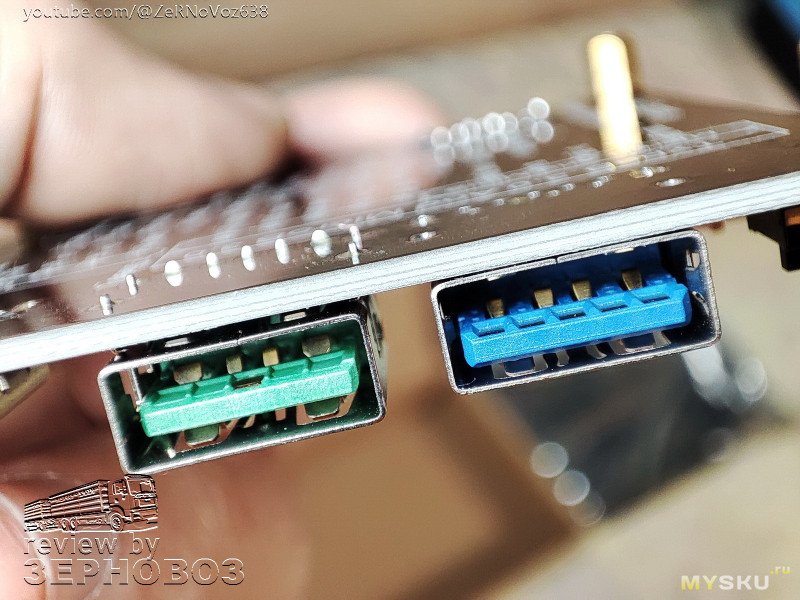

➤ USB-A 3.0
➤ USB-A 2.0


➤ Micro-B 2.0
➤ Mini-B 2.0
➤ Lightning (8-контактный)

➤ Type-C 3.0 (двусторонний 24-контактный разъём, Pinrow A / B)
➤ Type-B 3.0
➤ Micro-B 3.0

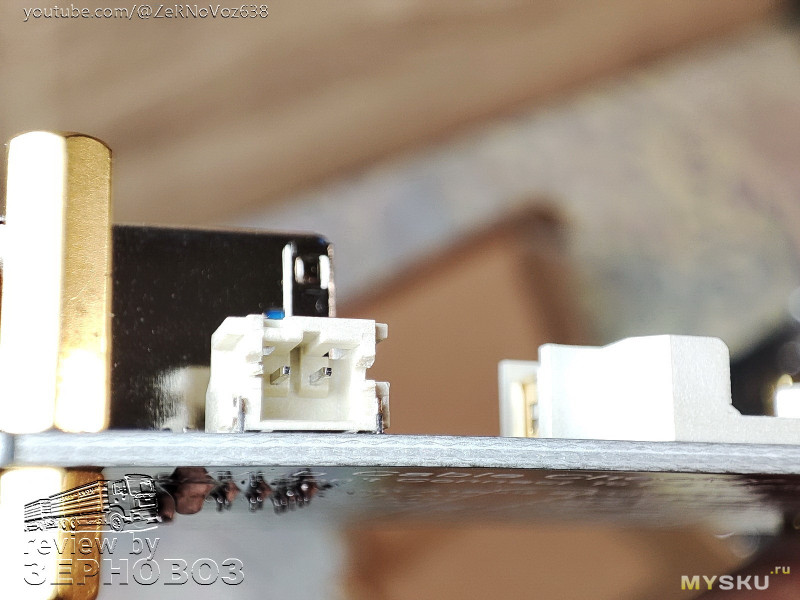

подключение внешнего питания

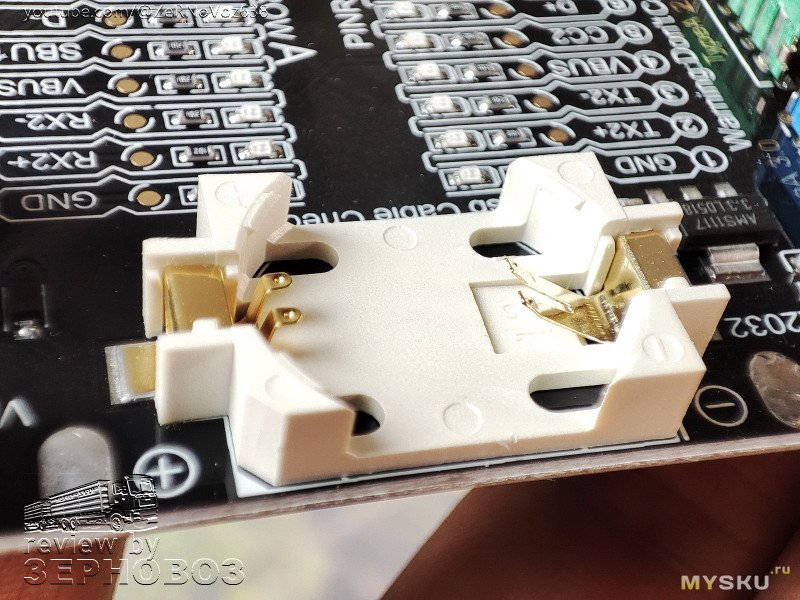

батарейка 2032 (/2025)

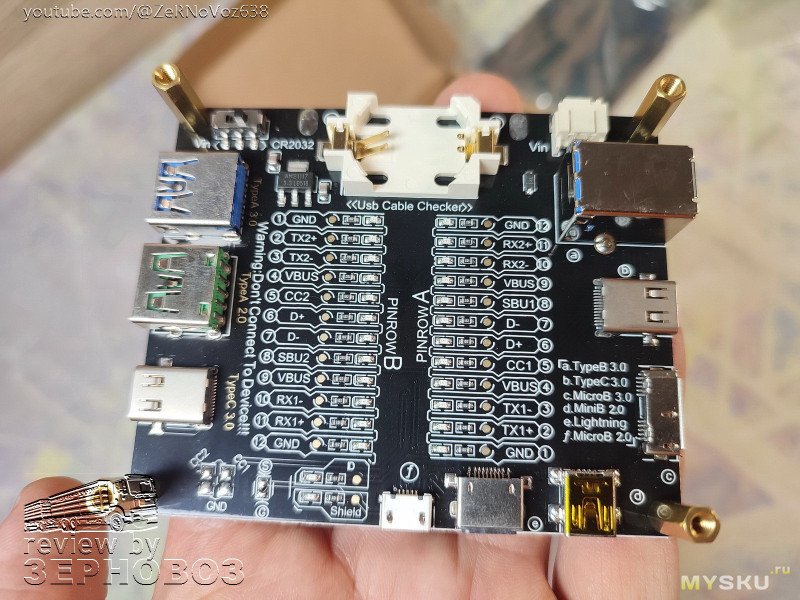

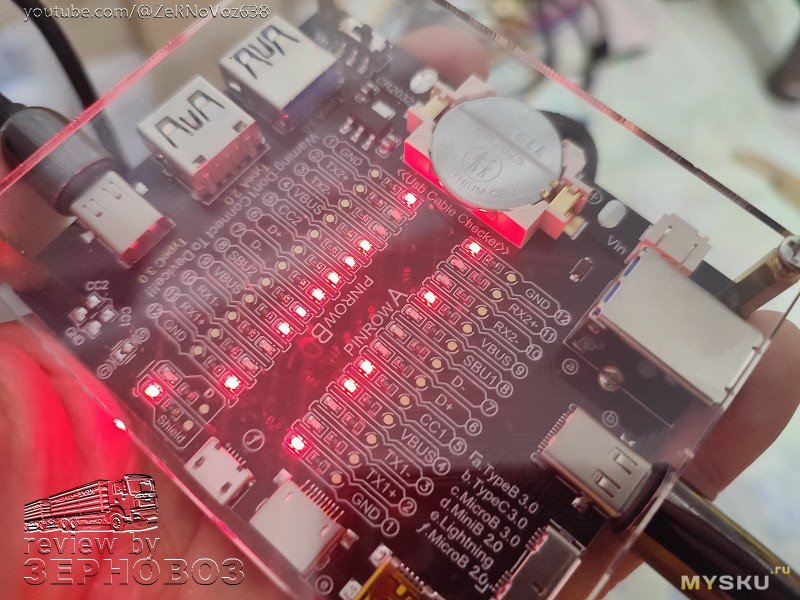

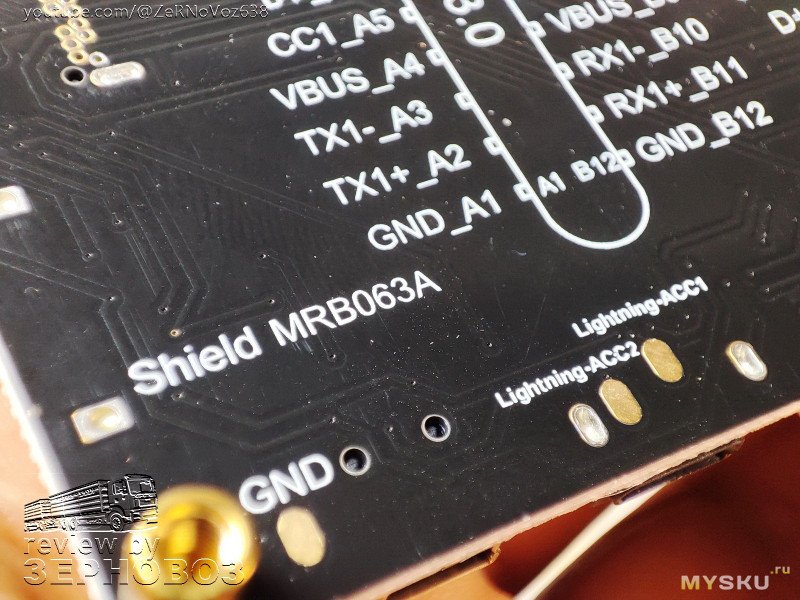

ещё несколько фоток платы (при просмотре с компьютера можно увеличить)

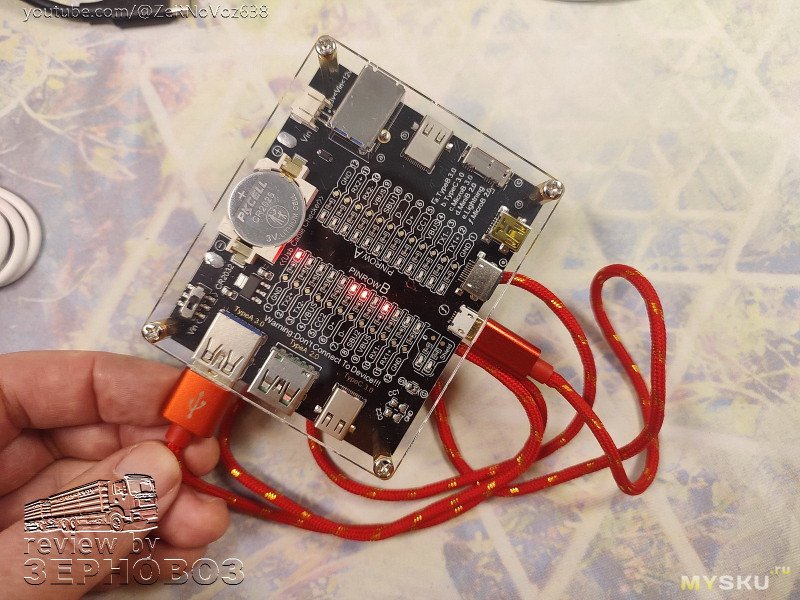

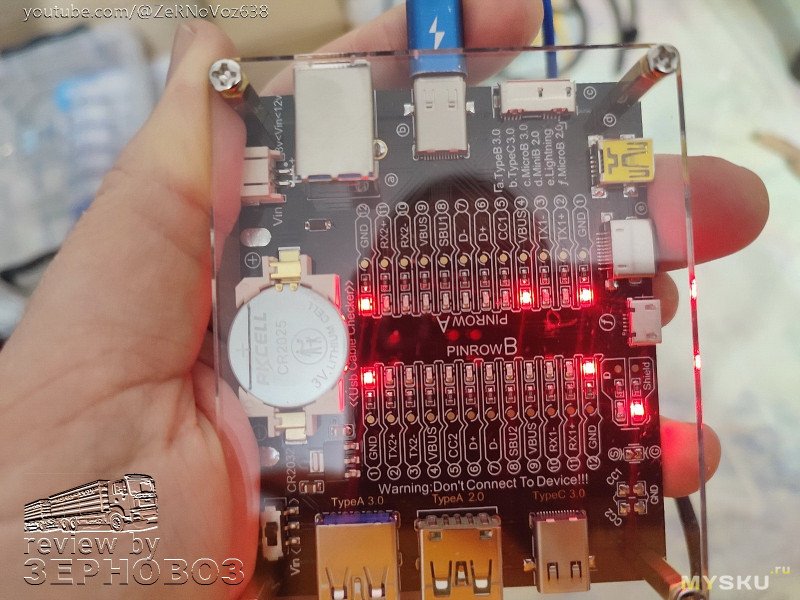

Тестирование

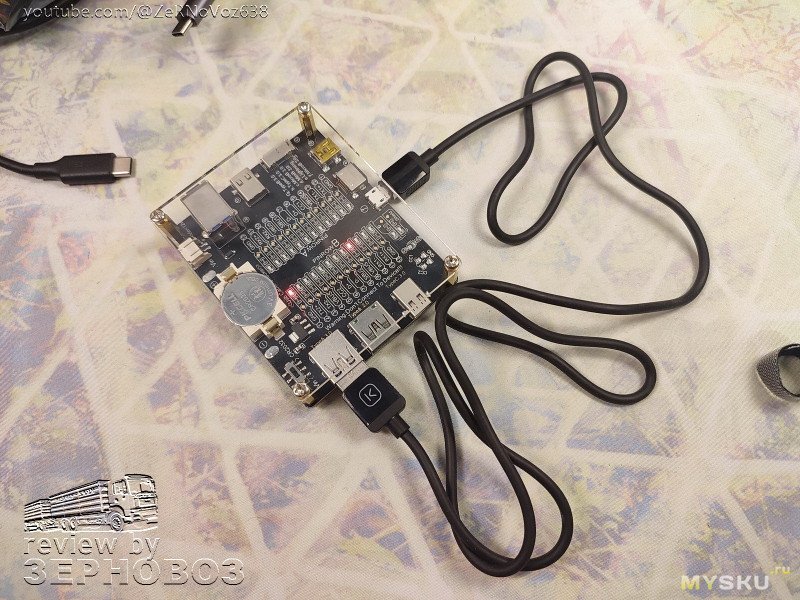

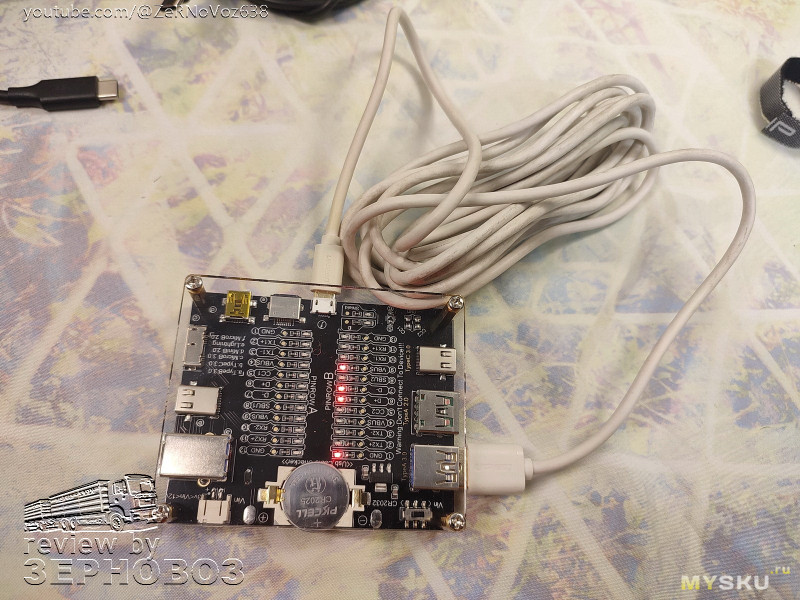

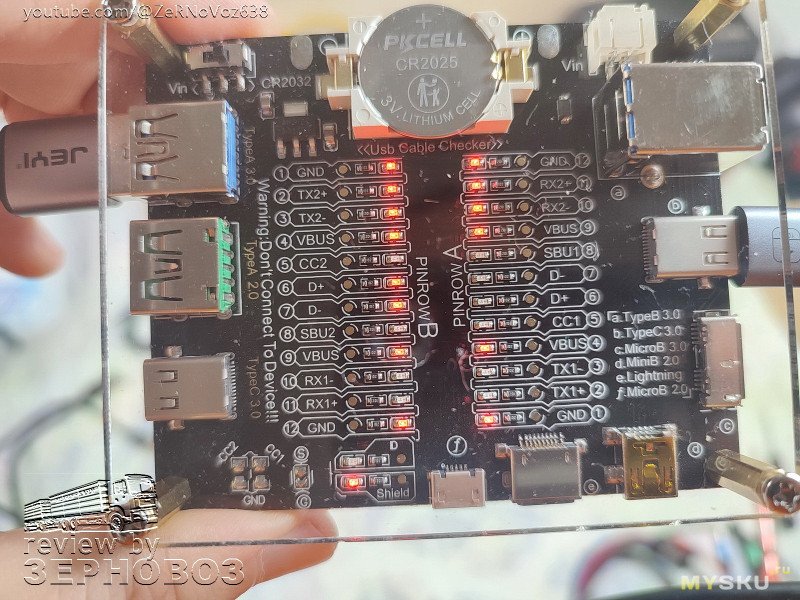

какой-то тучки

редкий сейчас зверь — микро-б, у меня таким подключен юсб-хаб

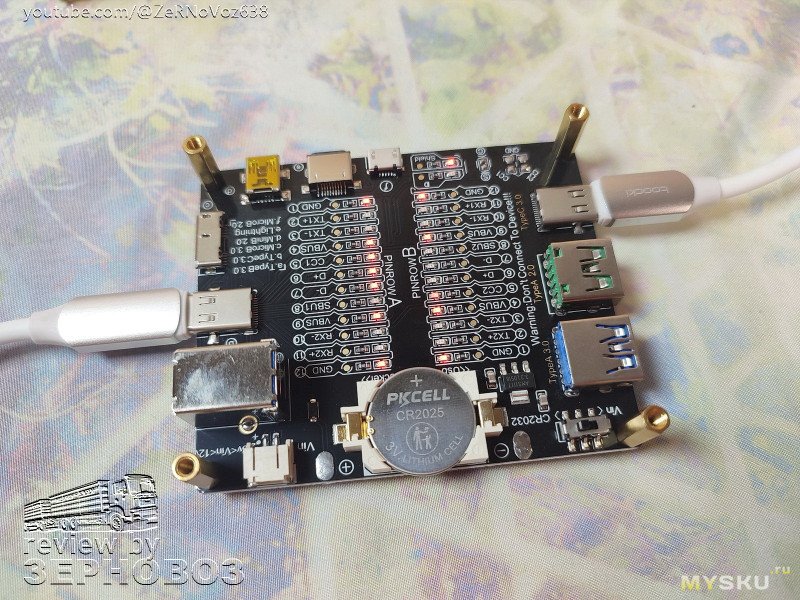

кабель тип-С от асометеч на 60Вт (без е-маркера), упал с банкой, надломился, но ещё живой

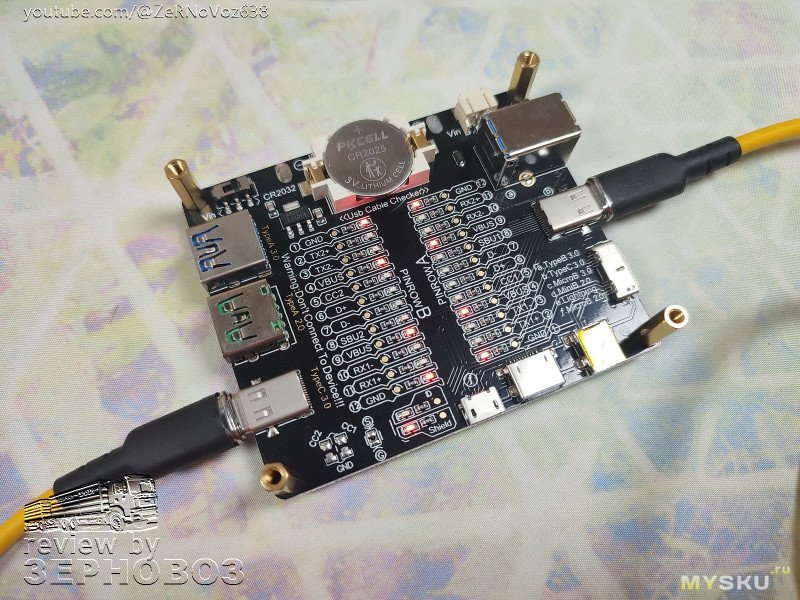

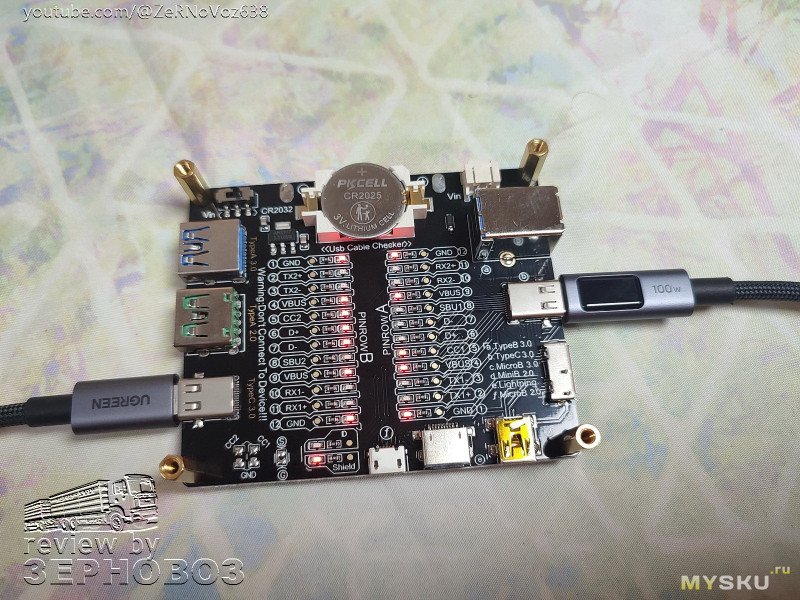

самый крутой из имеющихся у меня кабелей, 240Вт, экранчик, все дела

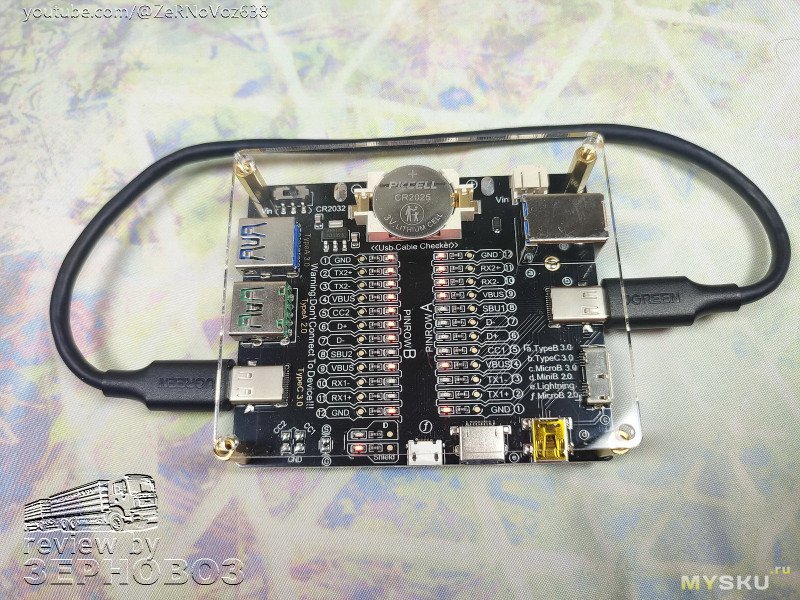

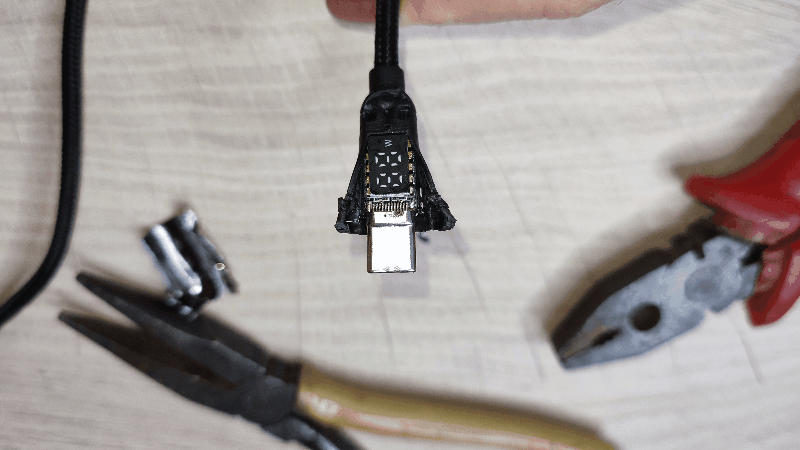

отличный кабель от югрин, умеет рисовать смайлы

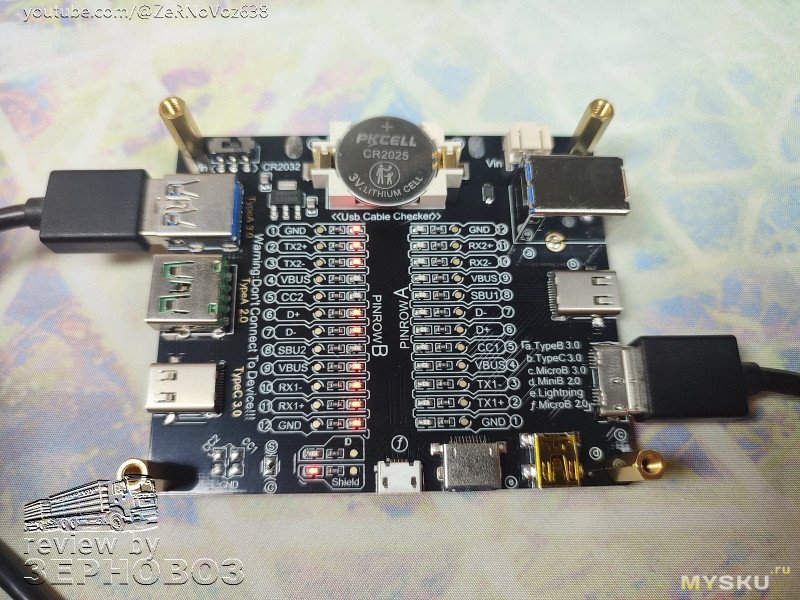

тип-с 3.0 кабель от югрин для кейса SSD

юсб-а тип-с кабель для для кейса SSD

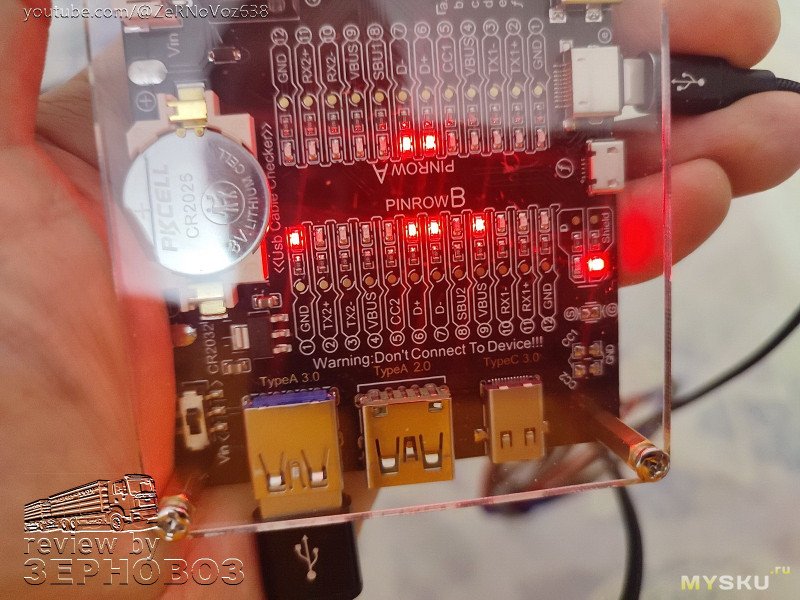

вставляем в юсб 2.0 и в 3.0

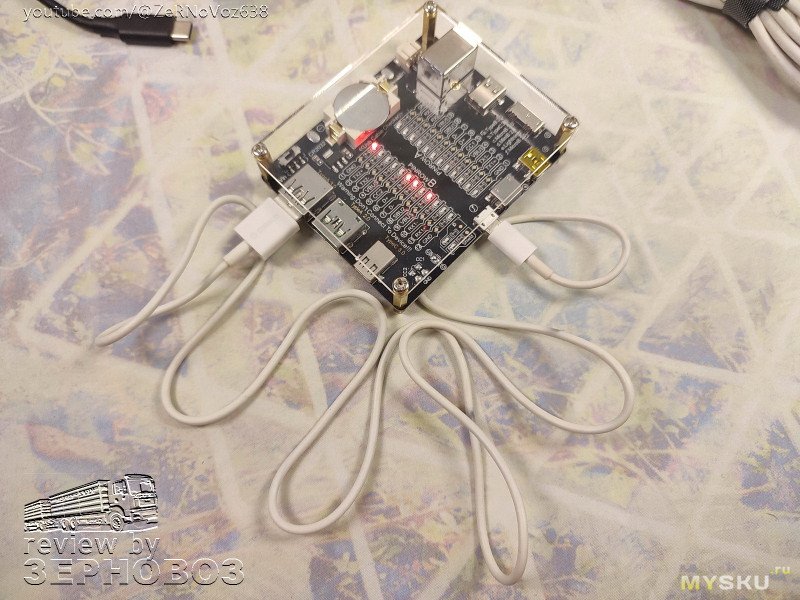

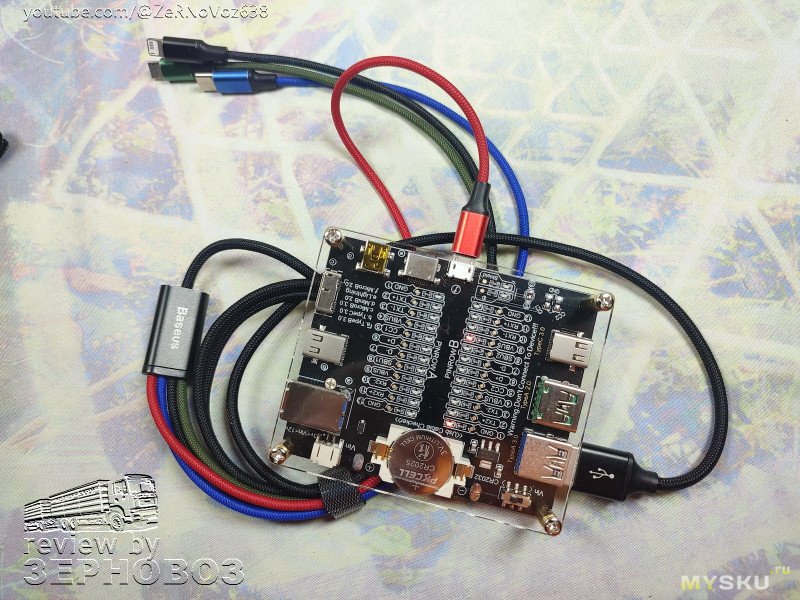

многоглавый дракон, пал под натиском времени, что-то срабатывает, что-то нет, ушёл на пенсию

обзор Кабель Baseus 3 in1 micro USB / Type-C / iPhone. Может ли кабель «слететь с катушек»?

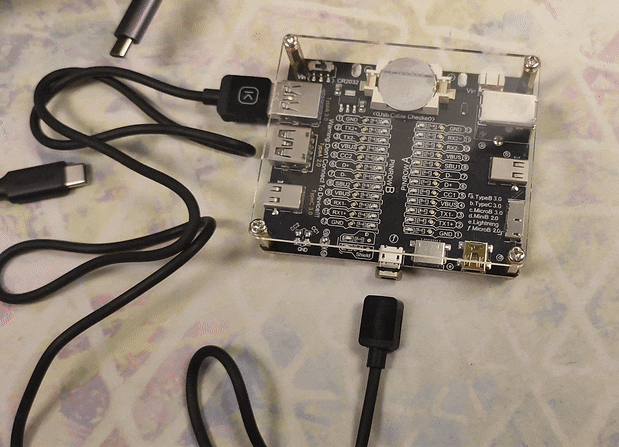

вставляю лишь слегка лайтинг и далее втыкаю до упора

этот же кабель — разъём тип-с

старичек базеус 100Вт, с экранчиком, Кабель с экранчиком Type-C — Type-C Baseus 100Вт. Питаем ноутбук от павербанка

его младший брат в этом обзоре Кабель с экранчиком USB — Type-C Baseus 66Вт. Посмотрим что внутри. Режем?


Вдарим рок в этой дыре? ©

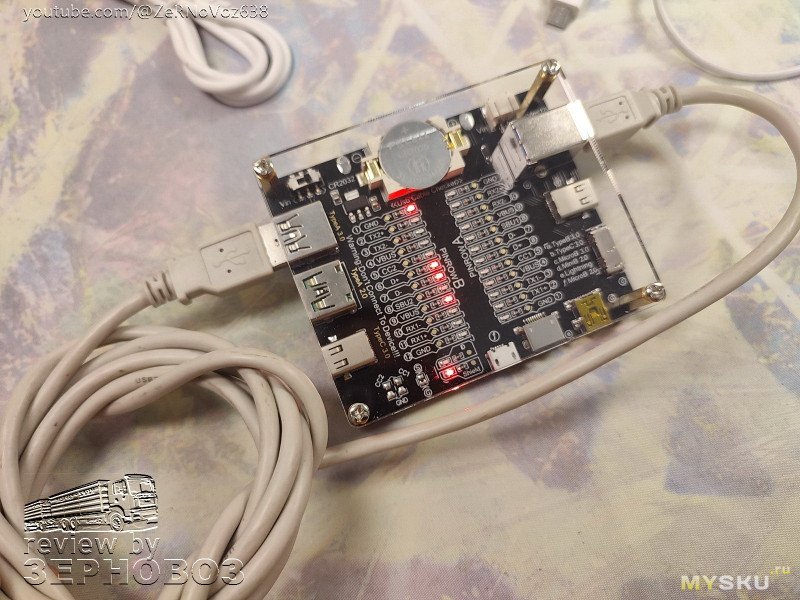

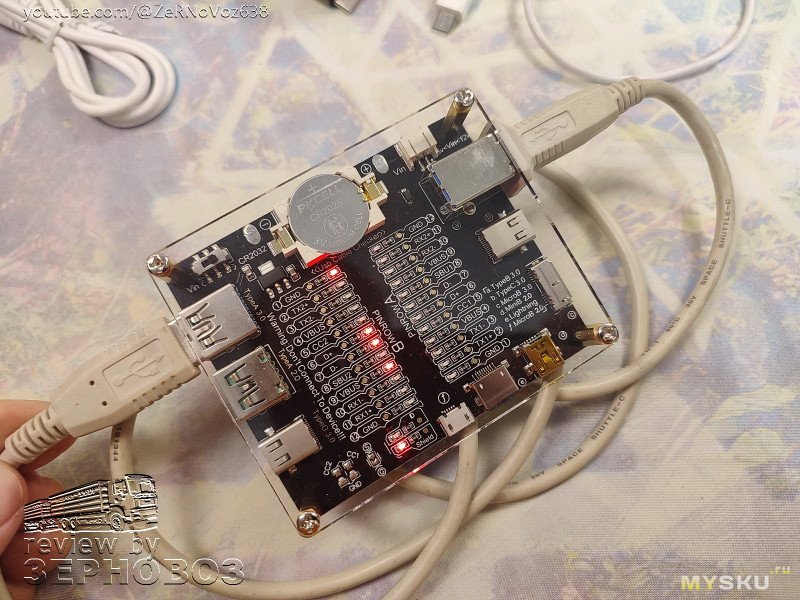

когда-то они подключали принтер и миди-клавиатуру

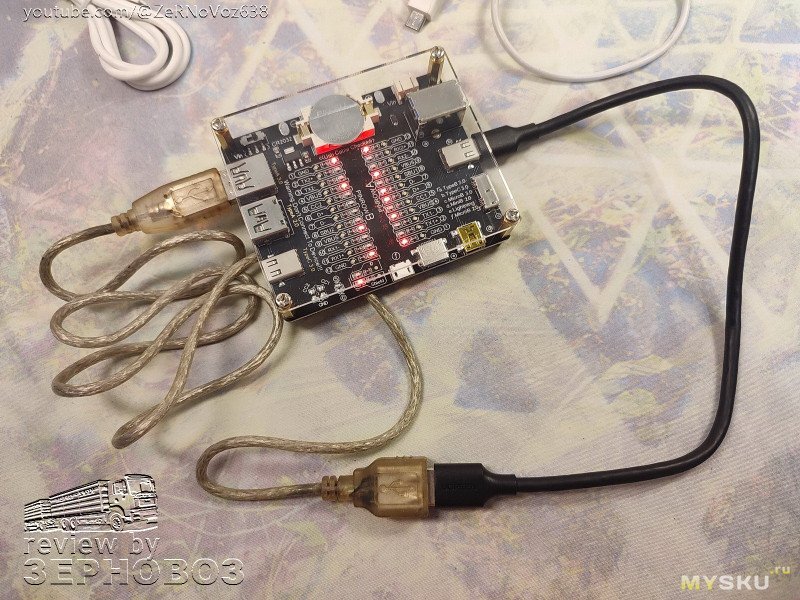

безымянный удлинитель

красивый, но дубовый и бестолковый

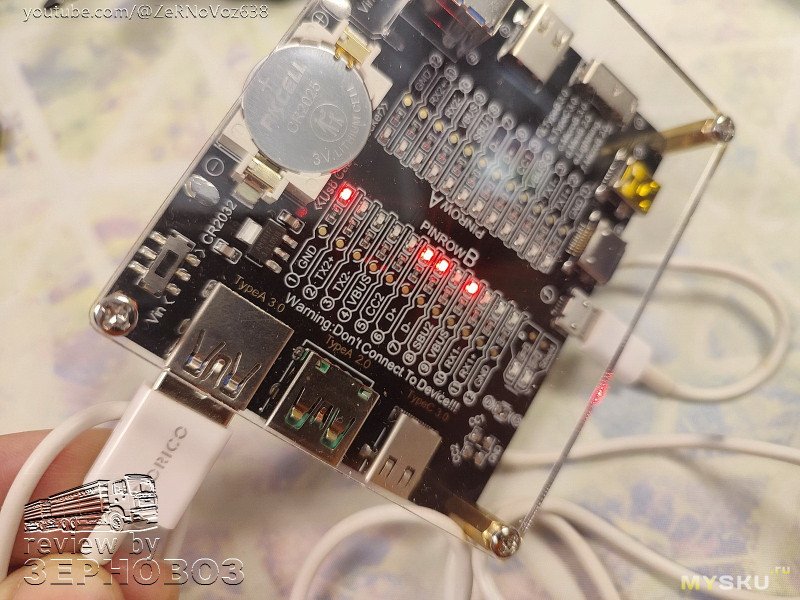

а это орико с JD — отправляли по 3 штуки на лот (цену не помню)

югрин — аж 3 метра, живой, но выгнут штекер

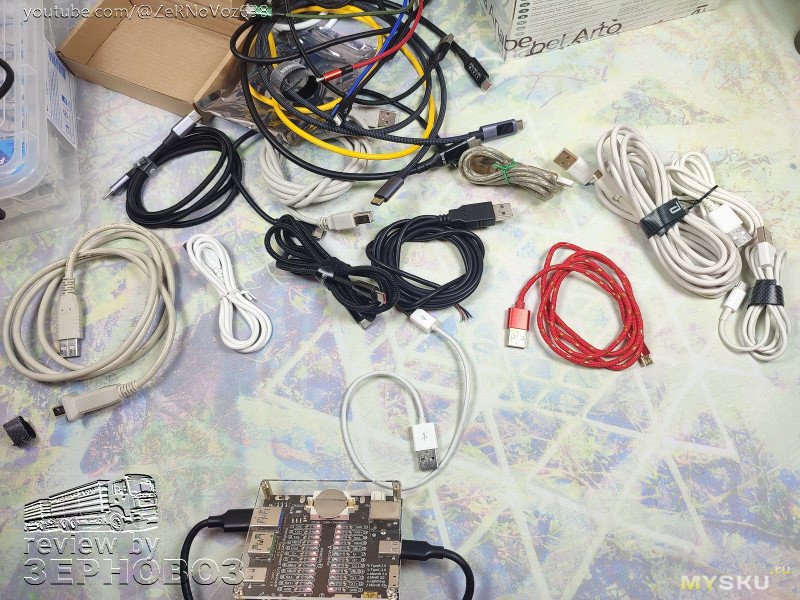

нашёл ещё один ящик — но это уже как-то в следующий раз...

а это магнитный

обзор Магнитный кабель KUULAA KL-X52. Посмотрим что внутри. Режем?

что можно увидеть?
⇒ загораться должны только ожидаемые пары/линии;
⇒ если внутри кабеля два проводника коротят, загорятся оба соответствующих светодиода одновременно (или загорится светодиод, «подтянувший» соседний проводник);
⇒ светодиод соответствующего пина D+ или D- не горит ни в A, ни в B — обрыв сигнальной линии;
⇒ одновременно горят D+ и D- (и возможно светятся слабо другие смежные) — кз;
⇒ загорается VBUS и одновременно D+ (этого не должно быть при нормальном кабеле) — кз, опасное для устройства;
⇒ загорается CC вместе с VBUS (или GND) — некорректное сопротивление/перемычка в линии (подключаемое устройство может неправильно определить тип кабеля);
⇒ не горят / горят частично / горят несимметрично пары TX/RX — повреждение либо перепутаны проводники (проблемы с передачей данных);

Выводы

Универсальная тестовая плата нужна не только лишь всем. Позволяет проверять целостность правильность подключения проводников в USB-кабелях различных типов. Можно диагностировать обрывы, короткие замыкания, перепутанные линии, визуально проверять соответствие кабеля стандартам USB 2.0 / 3.0 / 3.1 / 3.2 и Lightning. Зачем? Вопрос риторический.

В подавляющем большинстве случаев — проще просто заменить (купить новый) кабель. Имхо.

И да — если уже решили таки купить такую плату — в идеале ещё проверять сопротивление и кз мультиметром.

/
Благодарю, что дочитали до этих слов.
Если есть вопросы – пишите, постараюсь ответить.
Всем тепла, мира и здравомыслия!
