Стеллаж - конструктор трансформер Ridberg

Пришло то время, мне понадобился стеллаж для очень нужных штуковин, купленных в интернет магазинах. В пункте выдачи озон я увидел подходящий и заказал сразу два. Почему два — потому что их можно собрать в один, есть много вариантов сборки, а я люблю конструкторы.

У этого продавца есть варианты на 8 и на 12 ячеек, я заказал два по 8 ячеек.

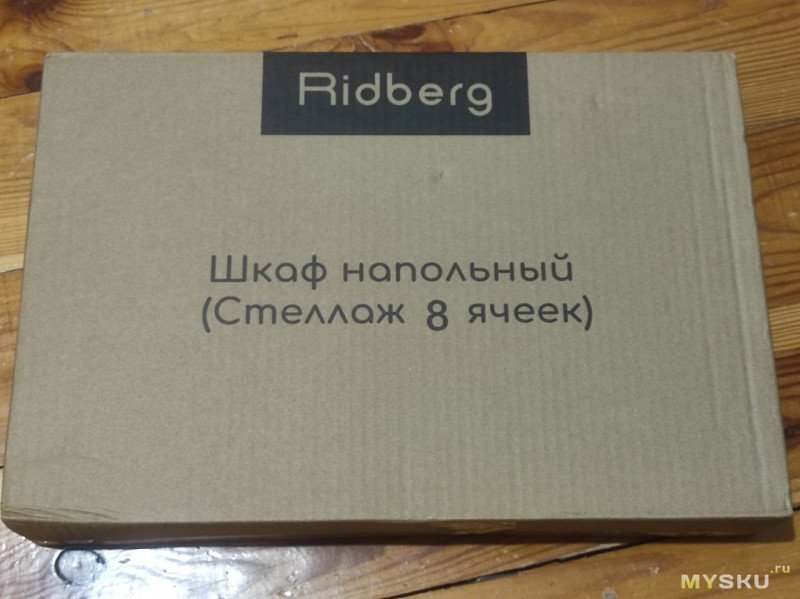

Приходит в картонной коробке, на ней название бренда Ridberg.

Вроде у них есть собственное производство мебели, но это не точно.
На обратной стороне больше информации. Сделано в Китае, кто бы сомневался.

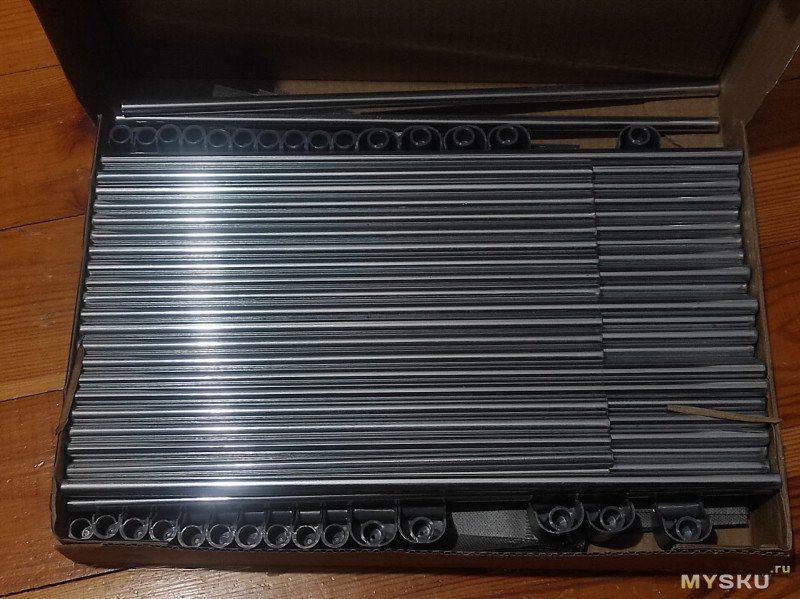

Внутри куча трубок и разные детали

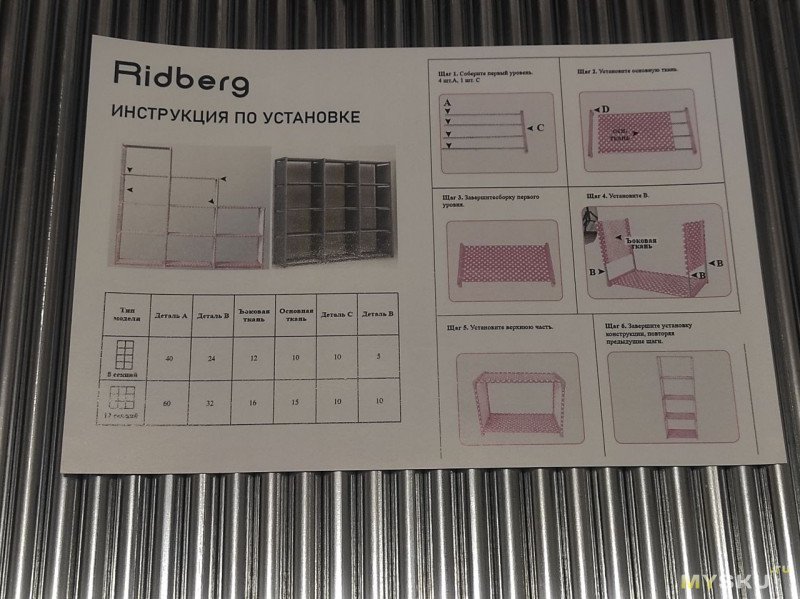

Есть инструкция

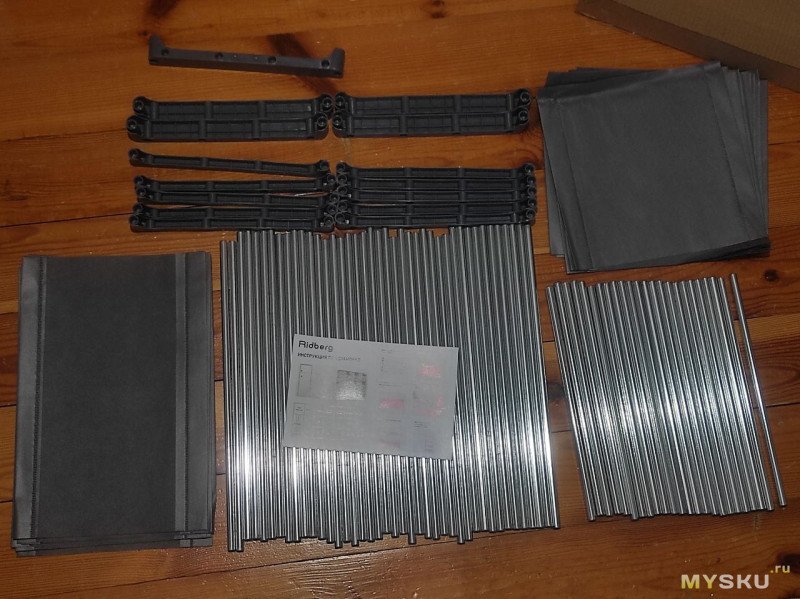

Разложил все на полу перед сборкой.
В каждой коробке для стеллажа из 8 ячеек должно быть 40 длинных трубок, 24 коротких, 12 маленьких и 10 больших тканевых перегородки. И еще 5 + 10 пластиковых деталей.
У меня в одном комплекте была одна лишняя длинная трубка, в одном комплекте было 11 малых перегородки (нужно 12), в другом 15. В общем в одном чуть не хватало, в другом было лишнее — в сумме всего хватило и остались лишние запчасти.

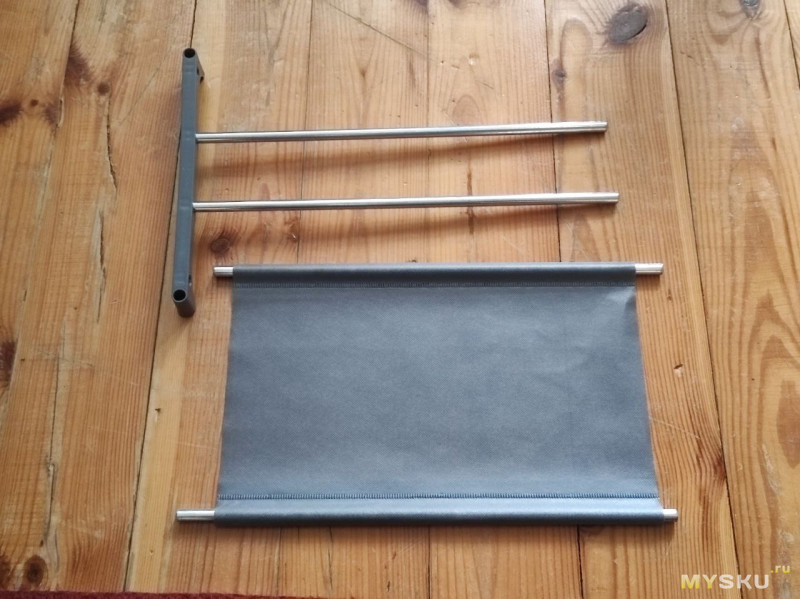

Начинаю сборку. Вставляю две трубки в пластиковую основу, две трубки в горизонтальную перегородку.
Затем вставляю две трубки с перегородкой в пластиковую деталь и ставлю пластиковый соединитель. Пластиковые детали есть двух типов — крайние и средние. У крайних отверстия только на одну сторону, у соединяющих отверстия на обе стороны. И у крайних и у соединяющих есть отверстия вверху и внизу, чтоб наращивать уровни стеллажа.

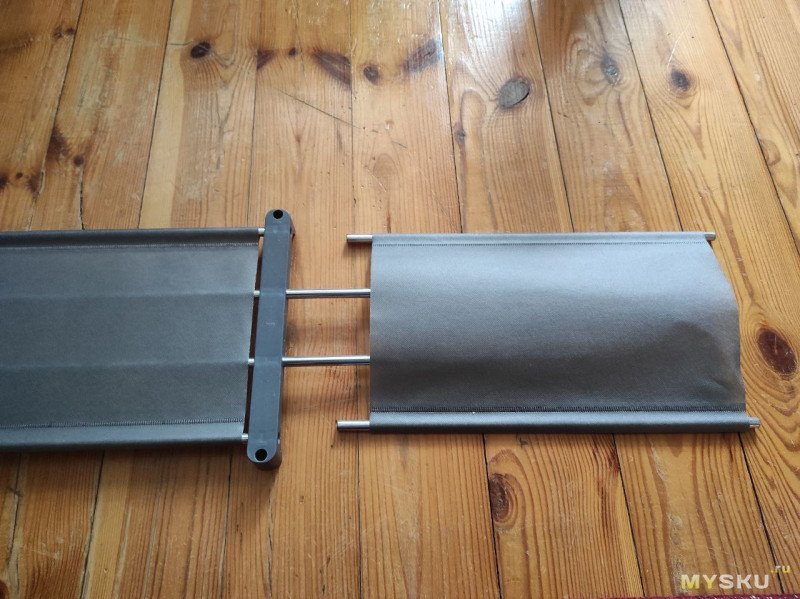

Добавляю к этой детали еще пару трубок, стыкую с ними горизонтальную перегородку с трубками.

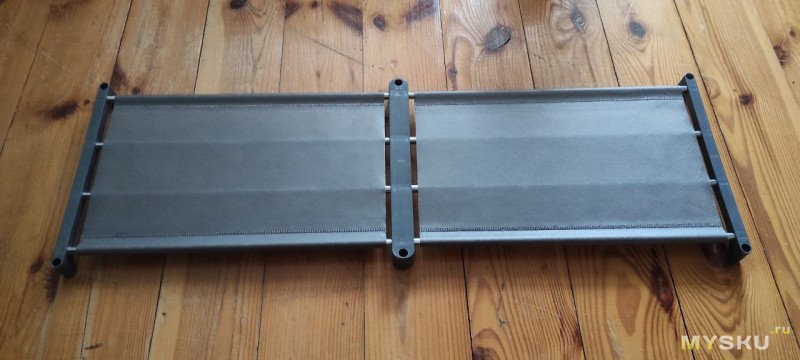

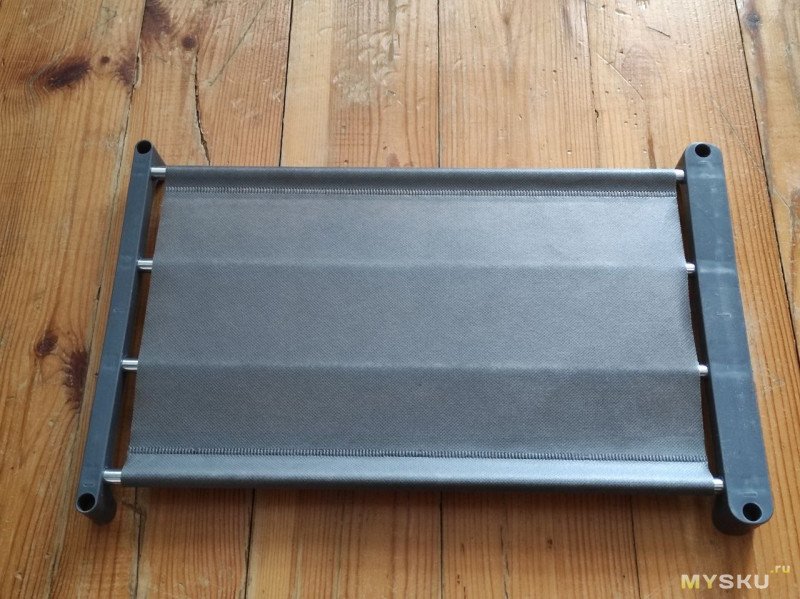

Ставлю крайний соединитель — основание стеллажа готово.

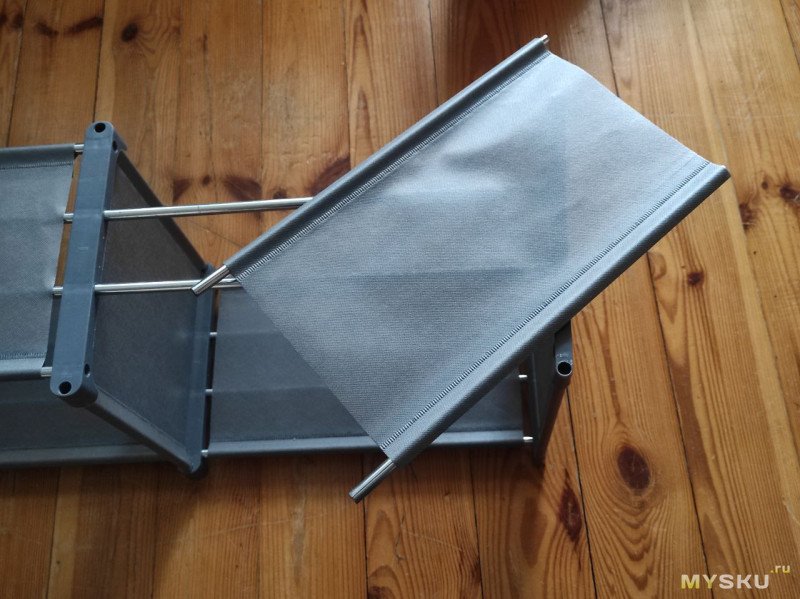

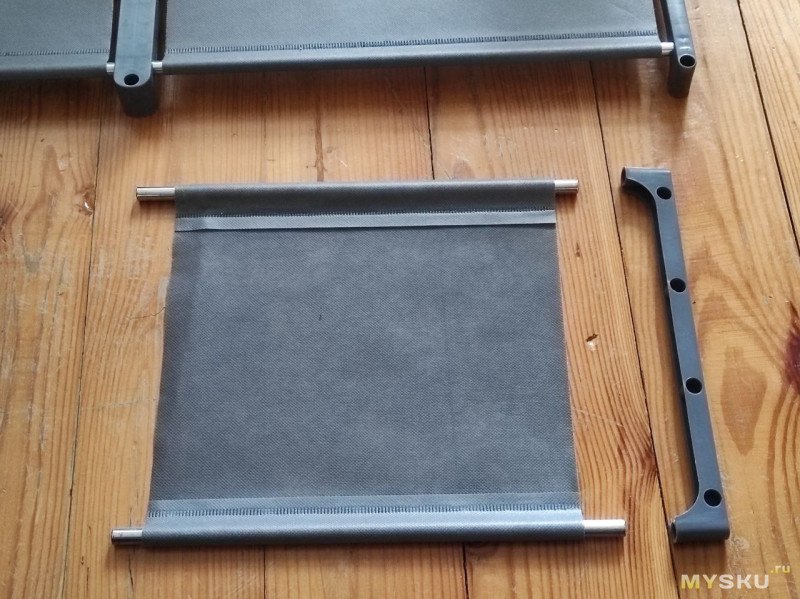

Дальше продеваю две коротких трубки в малую тканевую перегородку и вставляю их в крайний соединитель.
Ставлю эту боковину в два отверстия в основе. Рядом ставлю вторую, растет первый уровень стеллажа.
Ну и первый уровень завершается установкой длинных горизонтальных трубок с тканевыми держателями.

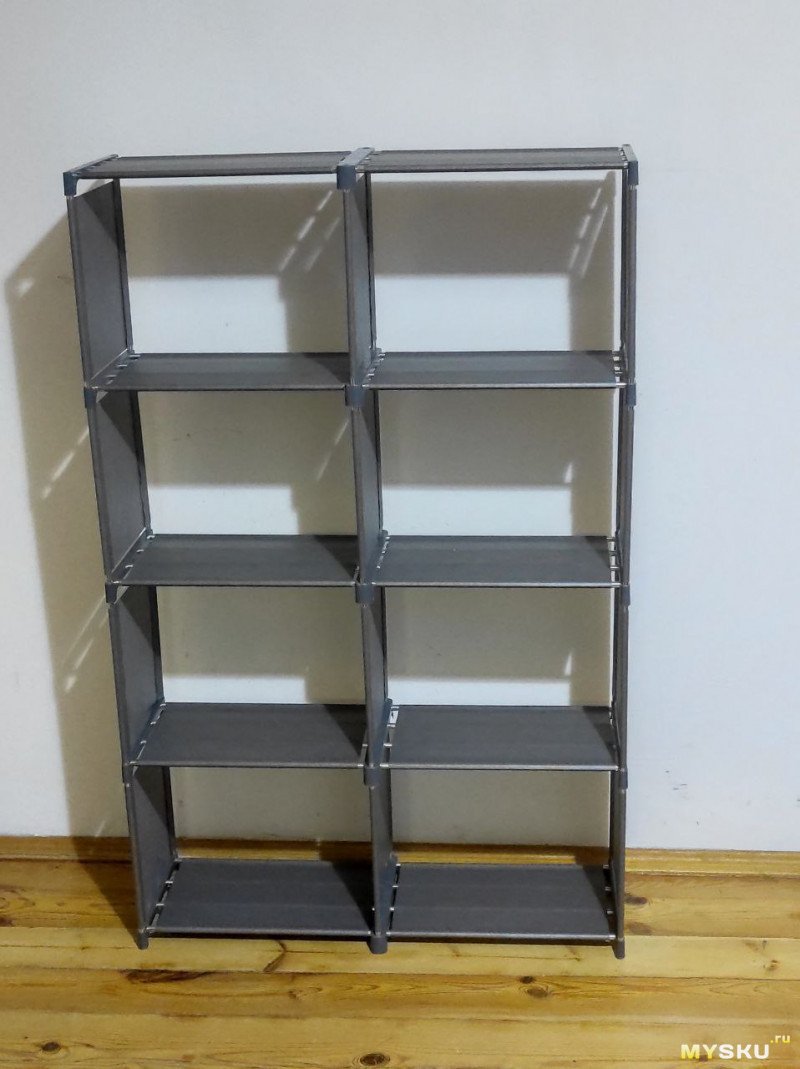

Один стеллаж собран

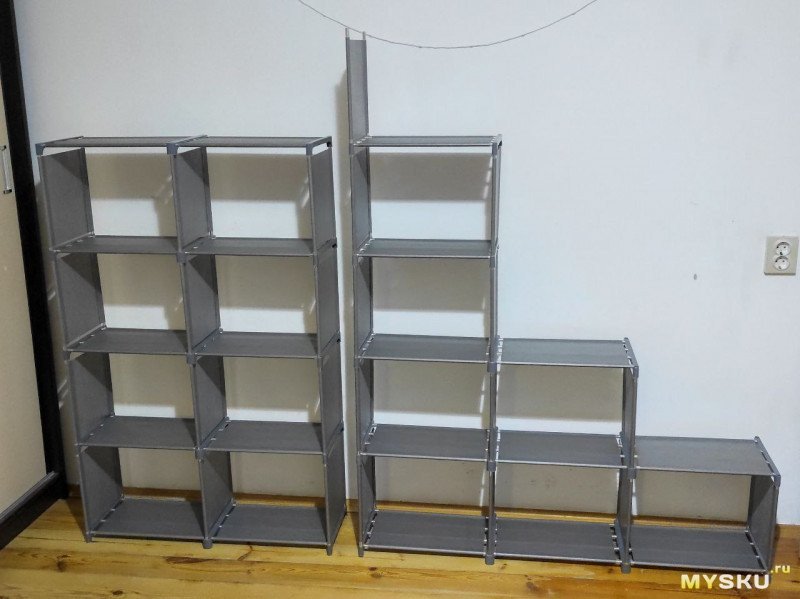

Как собрать второй? Для начала собрал его лесенкой — осталось 2 трубки и вертикальная перегородка.

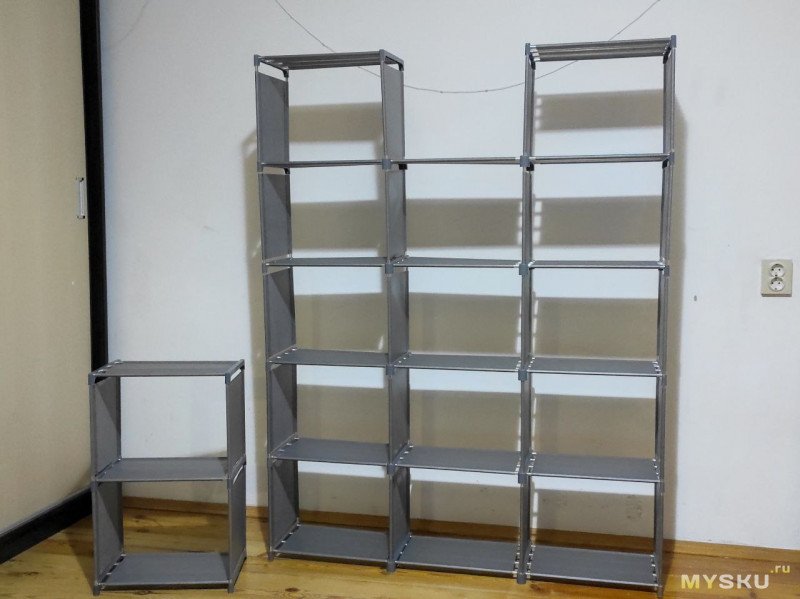

Нужно как-то объединить их в одно. Заменил крайние соединители одного стеллажа на средние — стеллаж стал шире. Но остались лишние детали, 4 ячейки. Закинул две наверх, две остались как отдельный стеллаж. Можно использовать как стеллаж на 3*4 ячейки + стеллаж 1*4.
Но чтоб собрать все это воедино не хватает средних соединителей — их всего 10 от двух комплектов.
Играюсь дальше. Чтоб замкнуть башню на верхней части нужны два средних соединителя. Вытащил их из двух точек стеллажа, заменил их на боковые, замкнул верхнюю часть. В стеллаже появились две ячейки с удвоенной высотой, можно ставить высокие коробки или цветы. Осталась лишняя одна горизонтальная перегородка и 4 трубки с ней.

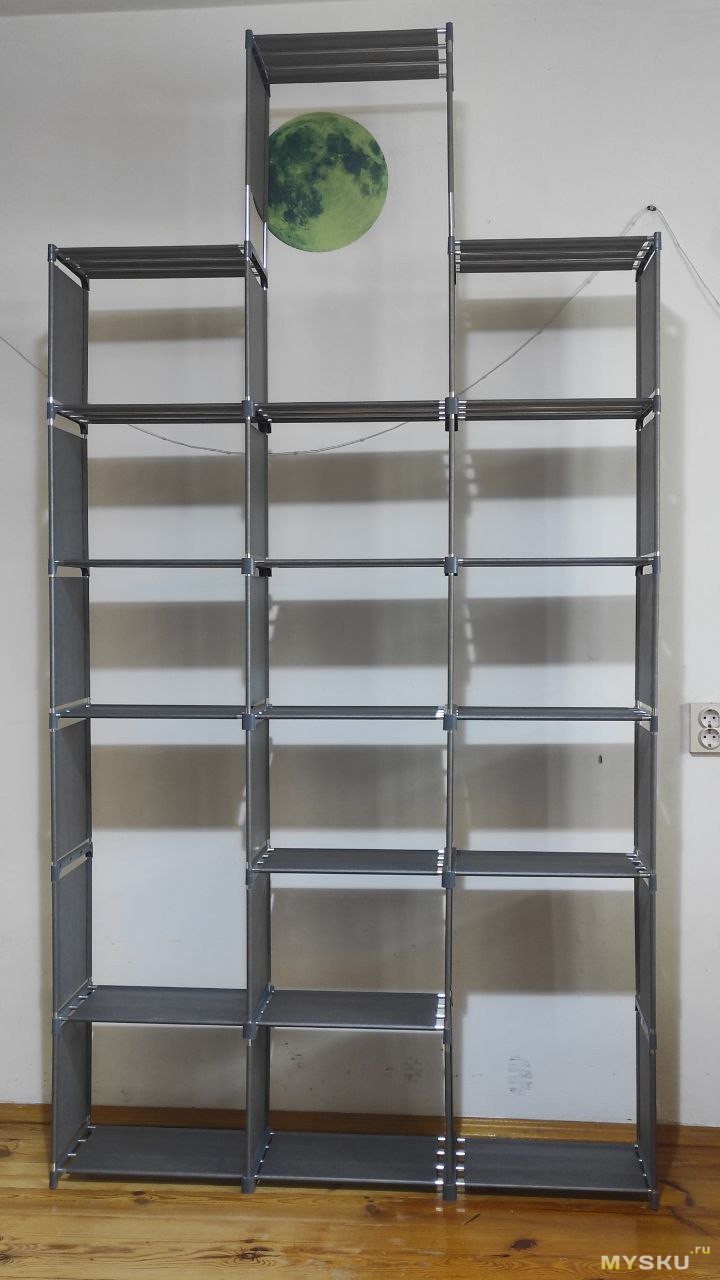

Ну и разобрал остаток стеллажа 1*2 на две П-образные части, поставил их на верх. Чтоб визуально замкнуть образ, поставил оставшиеся детали на самый верх в центр. То есть четыре лишние длинные горизонтальные трубки я поставил вертикально, как основу для самой верхней части.
Итого получилось 16 ячеек, из них 3 с увеличенной высотой. Стеллаж почти до потолка.

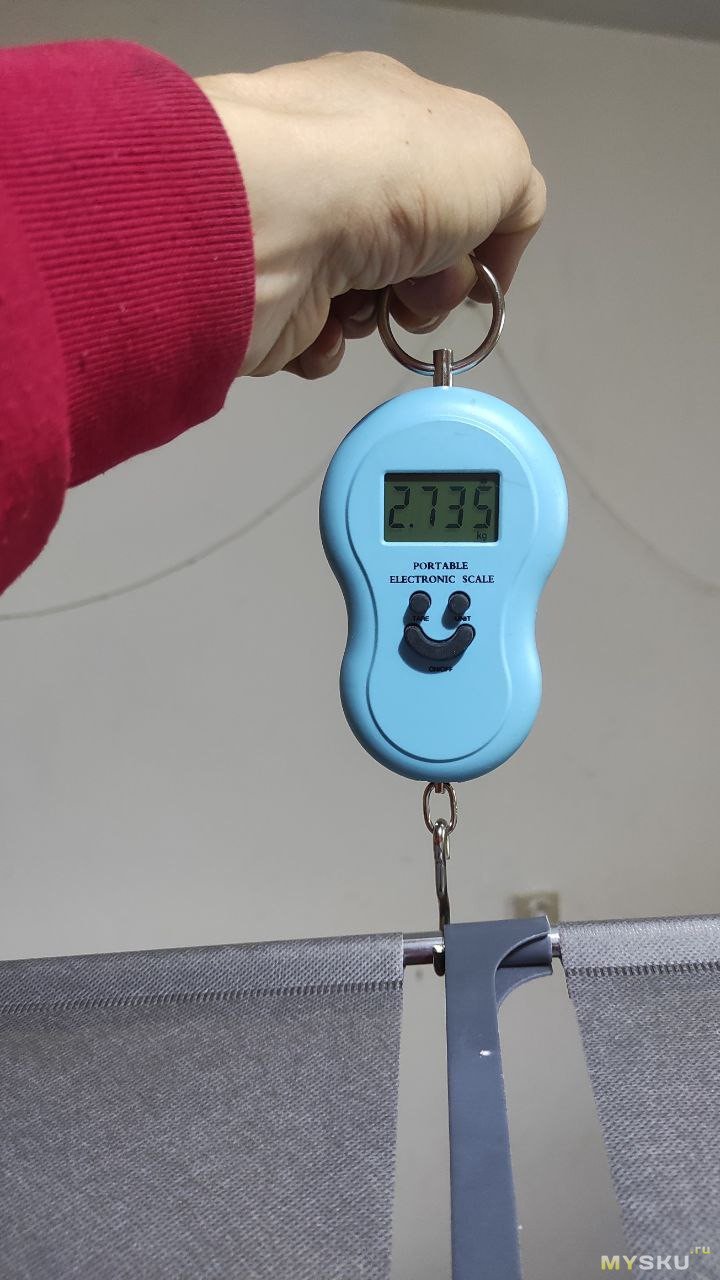

Вес всего стеллажа меньше 3 кг. Очень легкий, можно поднять одной рукой.

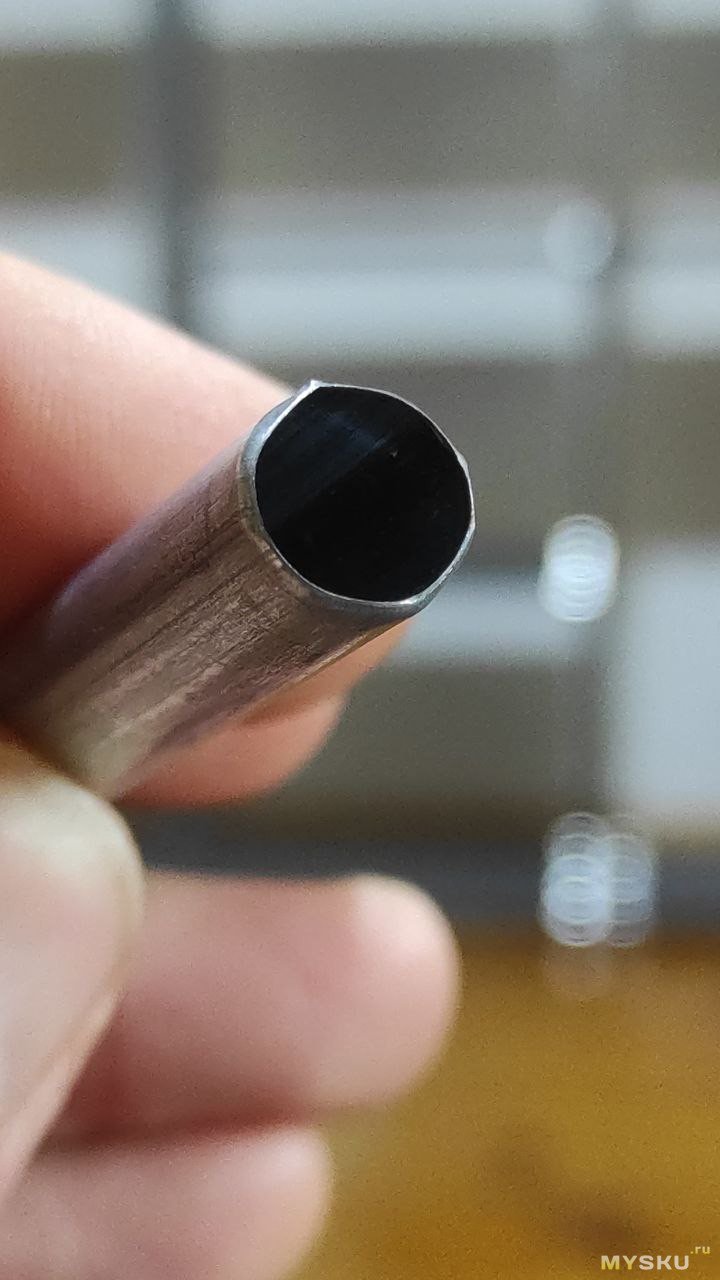

Трубки сделаны из тонкого железа, магнитятся, края чуть завальцованы.

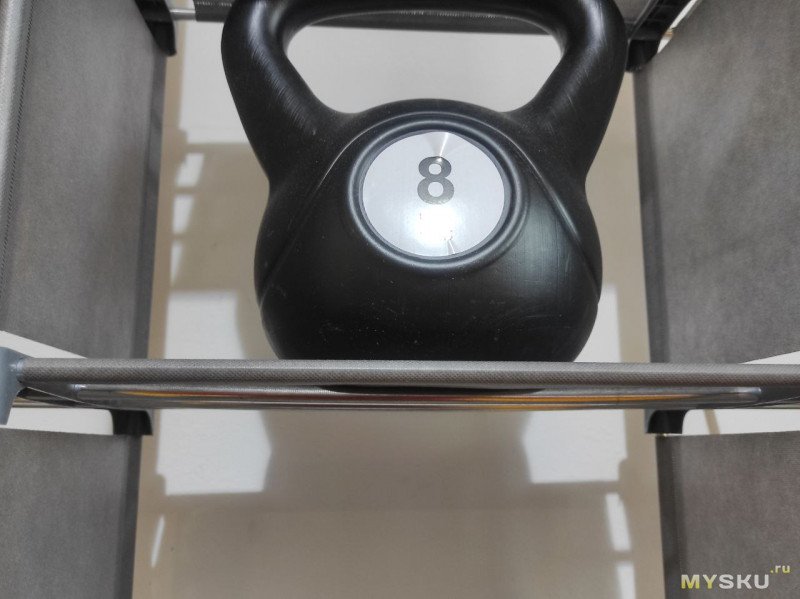

Какую он выдержит нагрузку? Поставил на стеллаж гирю на 8 кг — две горизонтальные направляшки чуть прогибаются.

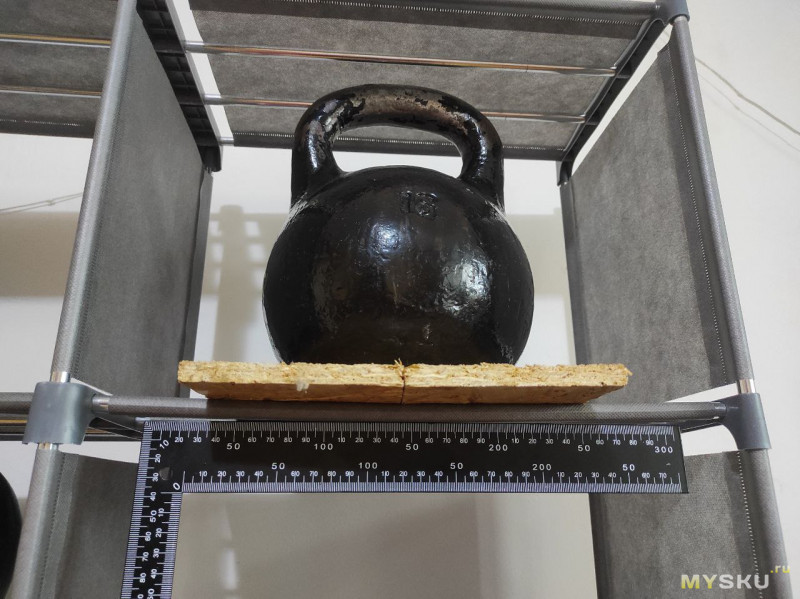

Чтоб распределить усилие на все 4 направляющие, поставил гирю 16 кило через доску. Стоит без проблем, все 4 трубки прогибаются миллиметра на 3-4.
В общем стеллаж выдерживает нагрузку 8+16 кило, гирю на 24 ставить побоялся.
После снятия гири с полки трубки вернулись в прямое состояние — это видно на прошлых фото с башней по центру.
Немного размеров: стандартный стеллаж на 8 ячеек имеет размеры 123*80*26см.
Глубина полки 22.5см.
Я собрал из двух один и его размеры 222*118*26см.
Внутренний размер ячейки 37.5*29см.
Каждая полка имеет глубину 22.5см, при этом она состоит из 4 трубок по 1см в диаметре с промежутками между ними около 6см.
«шторки» стеллажа сделаны из нетканого материала, похожего на ткань мешков от пылесоса. Боковые части натянуты на трубки, горизонтальные посвободнее. Тканевые части можно не использовать, если они заслоняют свет.
Для увеличения боковой устойчивости, чтоб он меньше шатался вбок, на несколько ячеек можно сшить задние стенки. Или сшить заднюю стенку на весь стеллаж, но тогда потеряется возможность изменения его формы.
В общем неплохой стеллаж, который при этом можно собрать в разных вариантах. Нагрузку выдерживает, не раскачивается. Можно разбирать и собирать повторно в разных вариантах, можно сделать из него 2 или 3 стеллажа.

В общем, судя по комментариям, материал перегородок рассыпается через год.
Перегородки мне не особо нужны, потому что буду ставить коробки, но все же интересно что будет через год.
