Аксессуары для лазерного нивелира

Пару лет назад я раскошелился на лазерный нивелир, и пользовался им редко и мало, но всё равно комплектные аксессуары оказались крайне низкого качества и успешно развалились чуть ли не с первого применения. Было принято волевое решение закупить новые, менее пластиковые, по возможности не из Китая с доставкой почтовыми черепахами озон рокет, а локально и за деньги соответствующие качеству. Важно учитывать, что я не профессиональный строитель, поэтому выбирал то что подешевле и хоть немного лучше имеющегося.

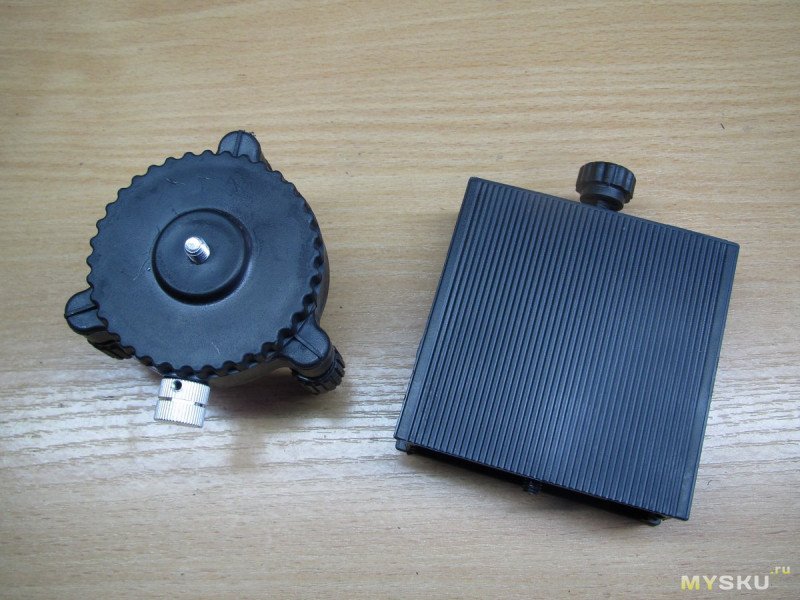

Вот что будем менять.

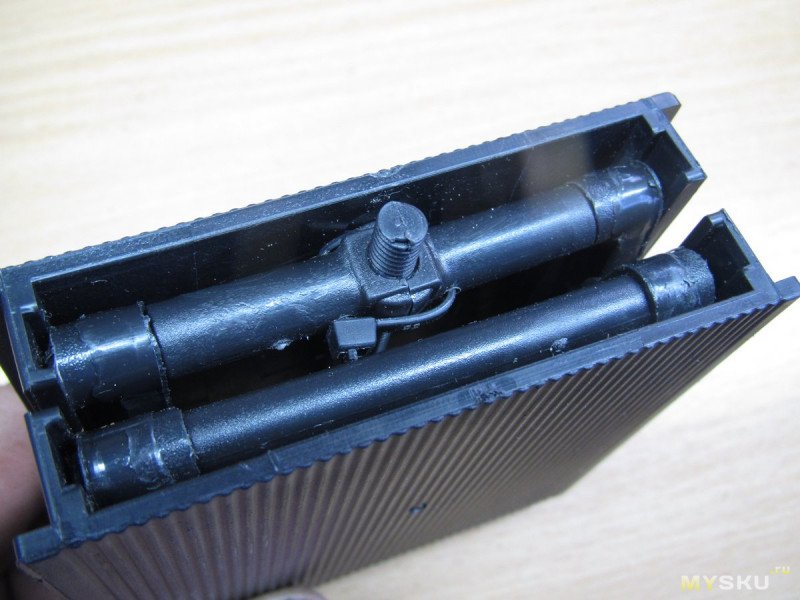

Телескопический столик был цельнопластиковый, и одна из гаек хрупнула пополам. точнее, там не гайка, а резьба в оси, ну да не суть. Я попытался слеить суперклеем (или дихлорэтаном?) и стягивать хомутом, но увы, лопнуло опять.

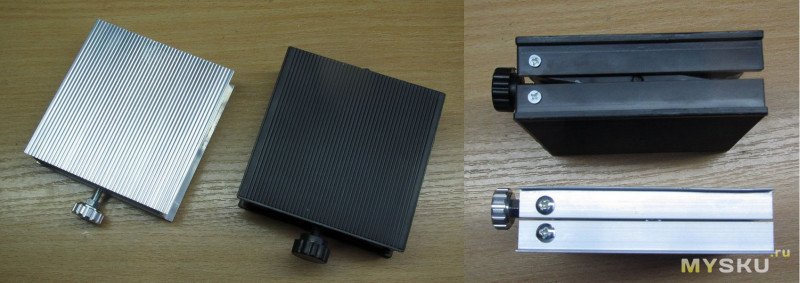

Новый столик повторяет старый и визуально и конструктивно и габаритно, но сделан целиком из алюминия, за исключением винтов, гаек и пластин-распорок.

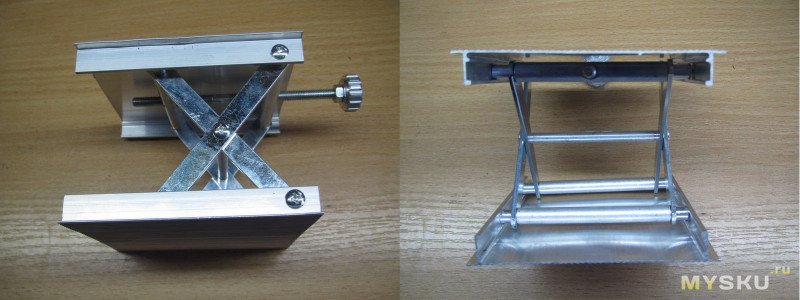

Внешний вид

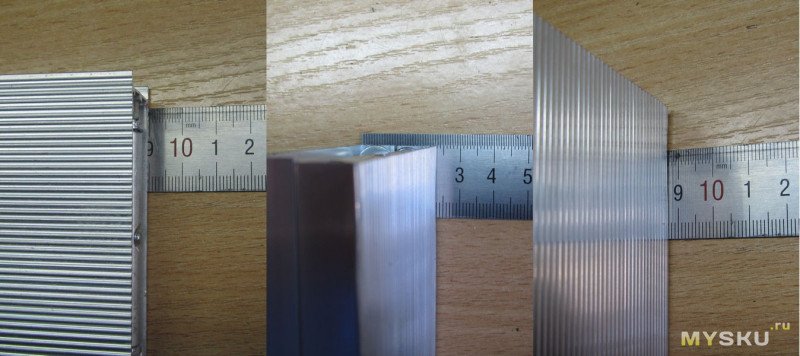

Размеры примерно 90х90х25-85мм. Можно растянуть и до 95, но ему больно, начинает клинить.

Столик конечно с одной стороны шляпа, профиль как фольга, даже приехал со слегка загнутыми углами — то есть в процессе эксплуатации это явление будет только усугубляться. Но с учетом того что он из алюминия и стали — «ходить» должен явно на порядок лучше лучше родного (который сломался с ПЕРВОГО применения), да и стоит всего $2.5, а столько на озоне и ВБ стоят пластиковые. Так что как идеальный столик — однозначно нет, как замена цельнопластиковому за те же деньги — однозначно да.

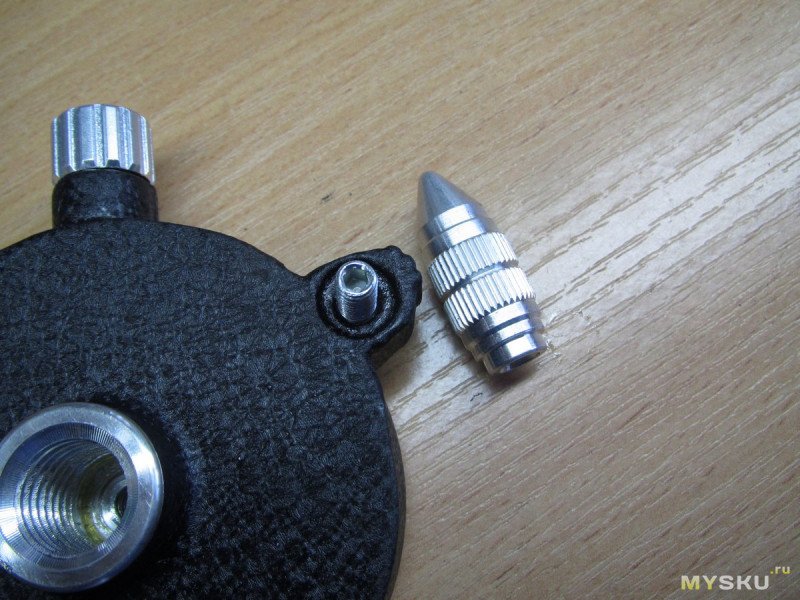

Прибамбас номер два — поворотный держатель. Он уже подороже, АЖ ЦЕЛЫХ 11BYN (почти $4), но качество изготовления — моё почтение. Он практически целиком из алюминия. Внутри пластиковая шестерня, ну и винты стальные. Всё остальное — алюминий, там где черное — крашеный алюминий.

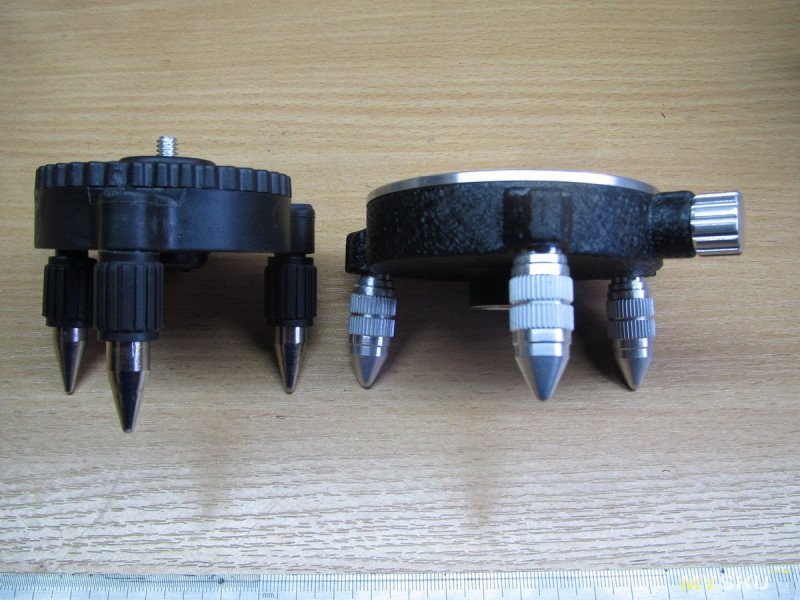

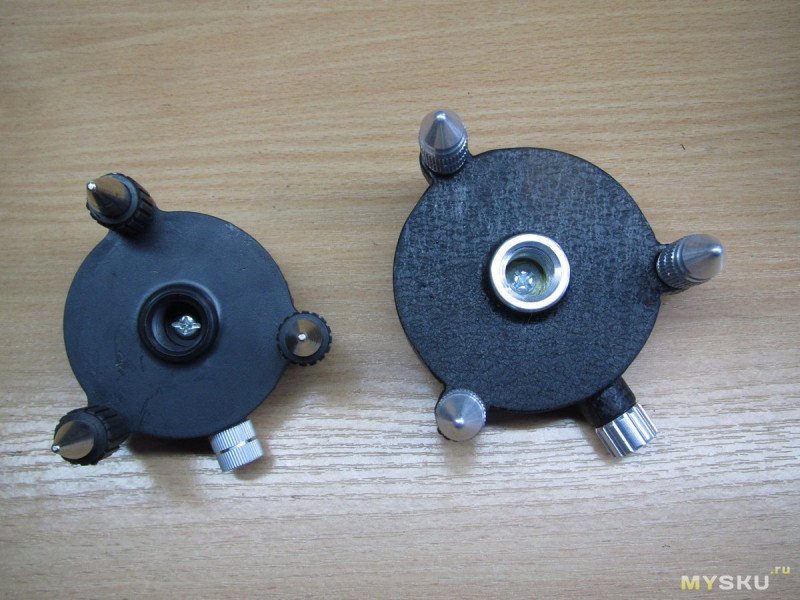

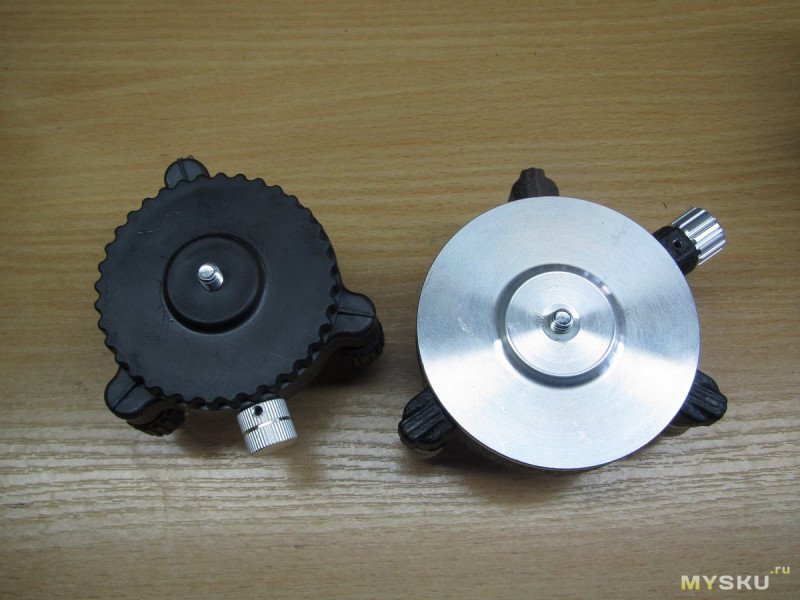

В сравнении с родным (родной цельнопластиковый, иногда проскальзывает шестерня механизма поворота, пока полечил пластиковой же шайбой):

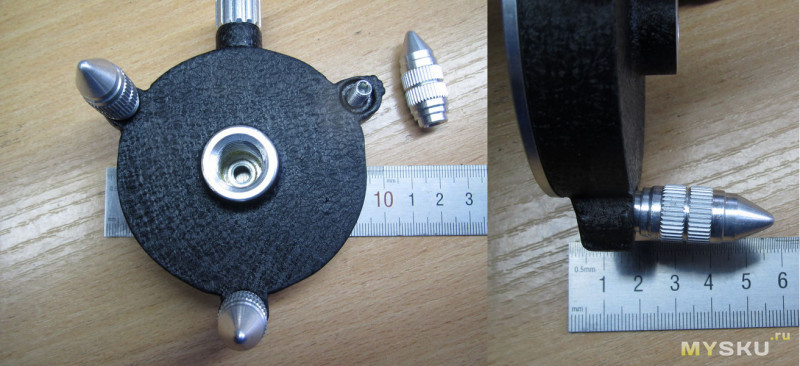

Размеры (к сожалению больше чем у родного, вместо него в кейс не засунешь)

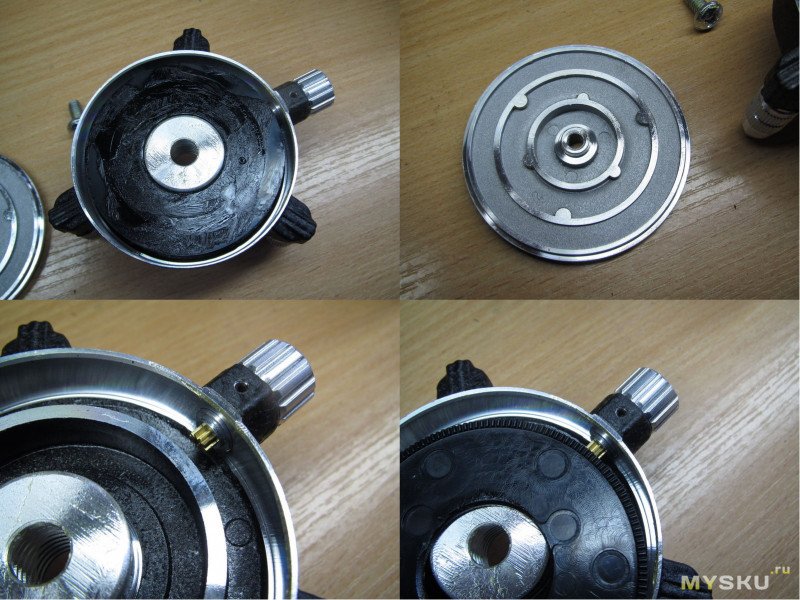

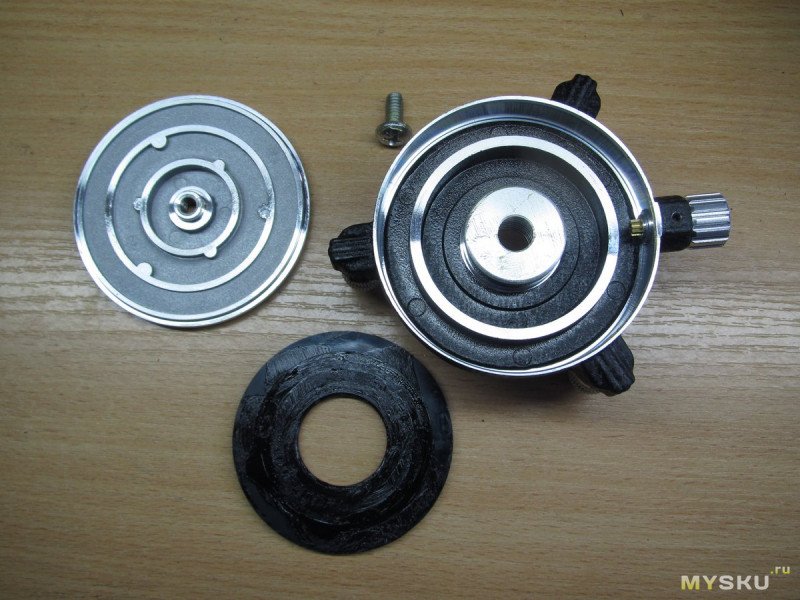

Ну и разборка

Есть интересный нюанс: отсутствие жесткой непосредственной связи между шестернёй и верхним диском к которому и прикручивается сам нивелир. Но на трении и смазке работает как-то.

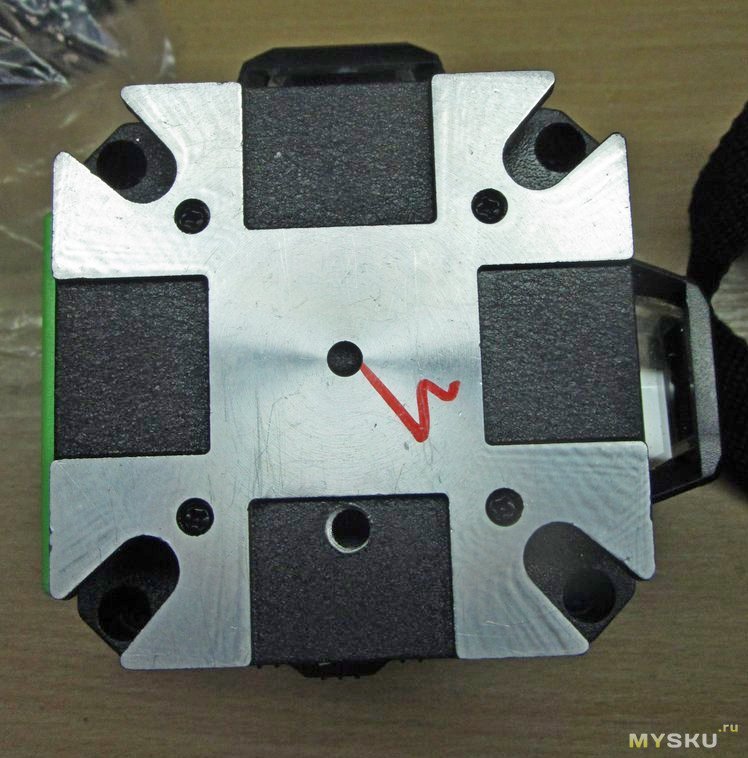

Второй нюанс — у моего нивелира крепежное отверстие снизу под 1/4" есть, оно оно не по центру, а сбоку. Надо печатать какую-то переходную пластину чтобы всё это адекватно вращалось

Резюмируя: годнота, надо брать.

Лот номер три покупался на вайлдберис, обошелся в 17BYN (примерно $6) и объединяет конструкции обеих описанных выше приспособ — это подъемно-поворотный столик.

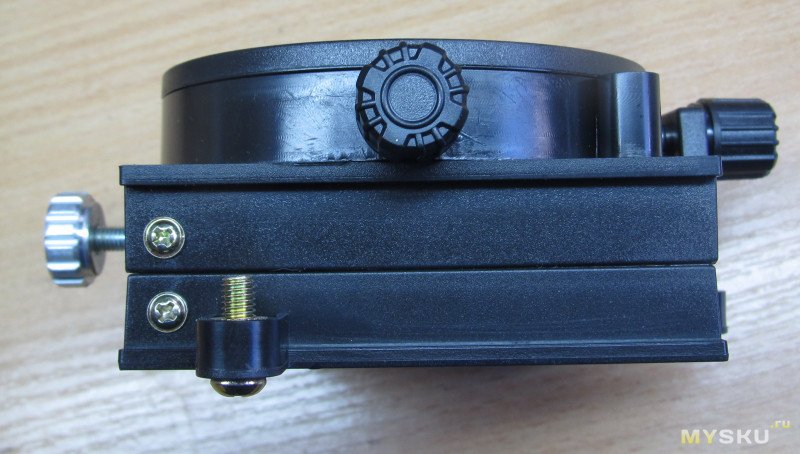

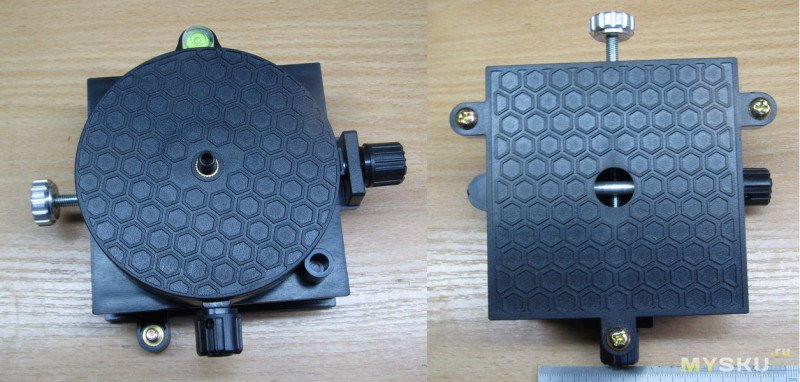

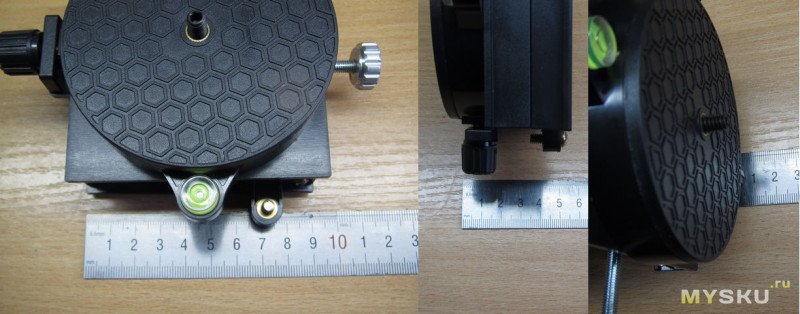

Внешний вид и размеры

Вместо ножек как в родном и купленном поворотных адаптерах тут просто винты, которые я закрутил неправильно чтобы не мешались. винт на 1/4" тут в виде короткой шпильки (ну или установочного винта без шляпки). Ну и присутствует пузырьковый уровень — мелочь, а приятно, особенно за эти деньги.

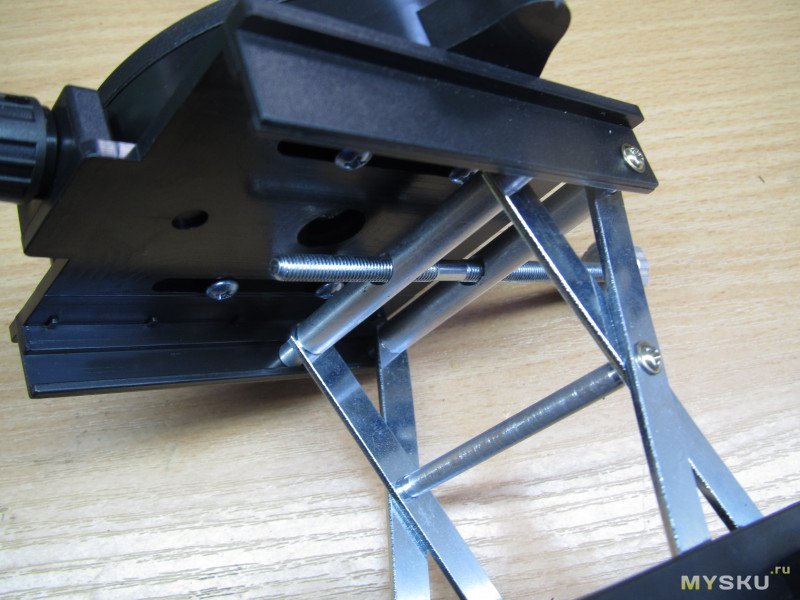

Конструкция крупнее

Несмотря на то что он пластиковый со стальными деталями — ощущается монолитнее того алюминиевого. Ну и собственно основные нагруженные узлы тут металлические.

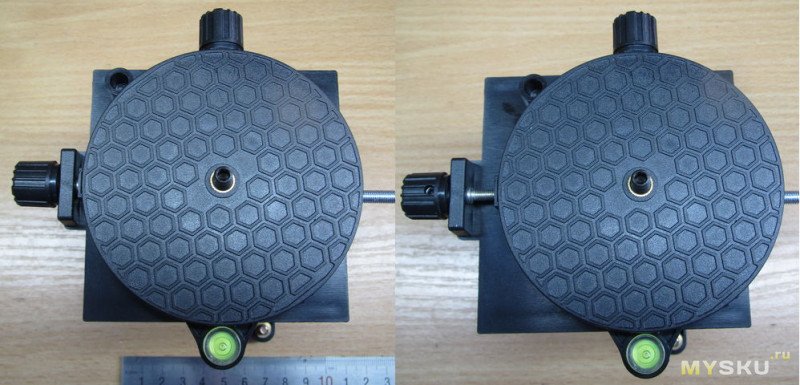

Ну и кроме подъема и поворота у него есть еще одна степень свободы — сдвиг. Правда всего около 10мм

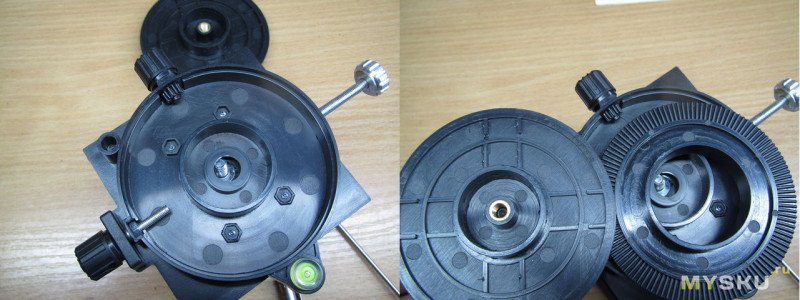

Ну и кишочки:

Как видим тут тоже нет жесткой механической связи между шестерней и поворотным диском.
К сожалению нет никакой возможности закрепить его на штатив, как и у подъемной платформы номер один. Возможно тоже напечатаю какой-то переходник. Кстати, если кто брал вплавляемые резьбовые втулки с резьбой 1/4"-20 за вменяемые деньги — киньте ссылкой плиз.

В целом — интересный вариант, и как за эти деньги наверно пойдёт. Но как видим поворотный адаптер можно сделать и цельноалюминиевым за вменяемые деньги, так что этот было бы тоже интересно увидеть в таком исполнении, пусть не за 17 и не за 20, а например за 30 BYN — с таким же качеством как поворотный переходник номер два.
