9 видов триггеров для получения напряжений 3,7-20В от зарядок PD и QC

Триггеры быстрой зарядки это платки, которые просят зарядку или повербанк переключить напряжение на требуемое. Применяются для подключения паяльников, автономной запитки роутера от повербанка, зарядки ноутбука и т. д.

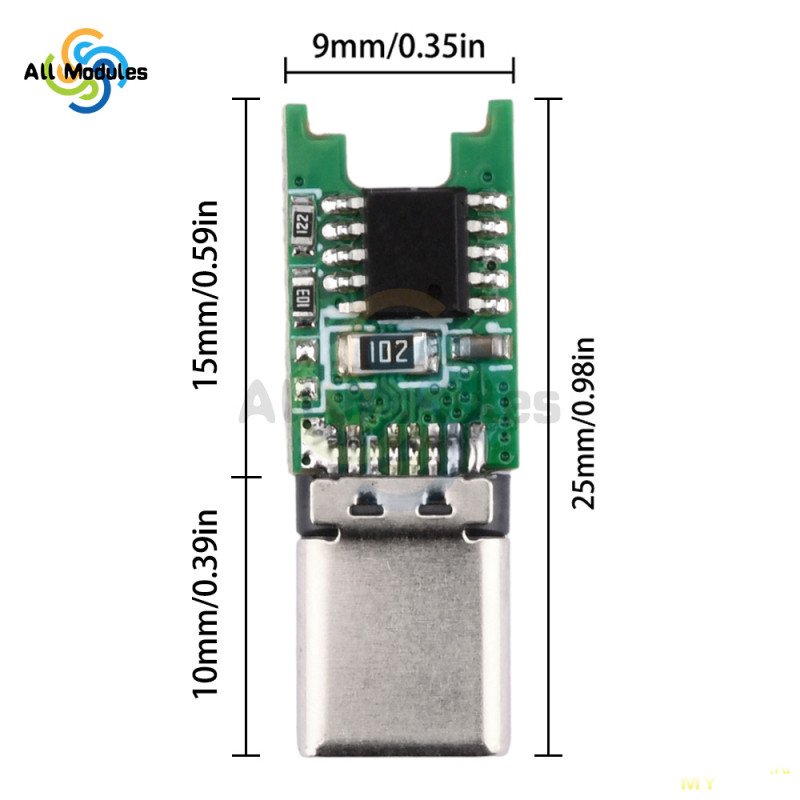

Первый, наверное самый маленький из тех, что у меня есть.
Есть в разных исполнениях с разными микросхемами.
https://aliexpress.ru/item/1005006221378035.html


Я использую такие.
https://aliexpress.ru/item/1005005256617169.html

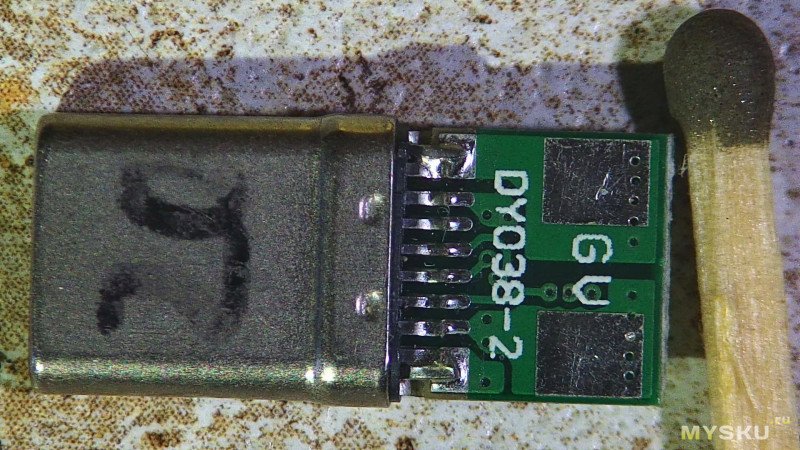

Обратная сторона

Идет с разъемом USB типа С. Можно выбрать на напряжение 5, 9, 12, 15, 20 вольт.
Зачем на 5 вольт? Если просто включить разъем типа С в зарядку или повербанк, то она не отдаст 5 вольт, нужен резистор.

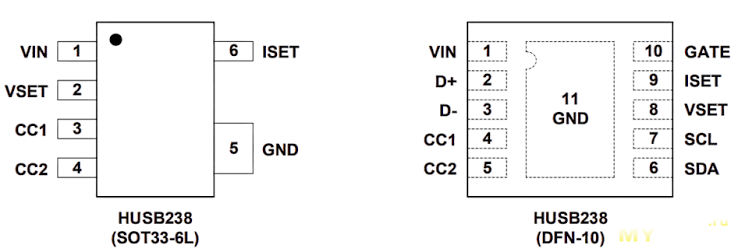

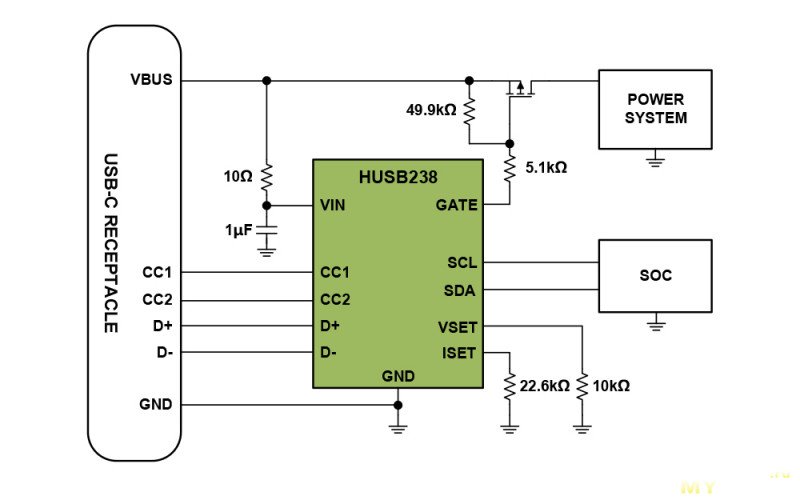

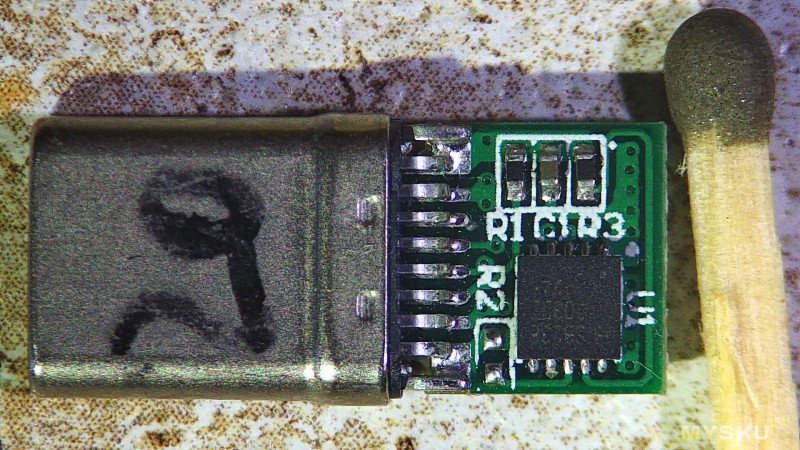

В моих стоит 10-ногая микросхема HUSB238. Схема включения:
На 8 ноге Vset стоит резистор, который выбирает напряжение.

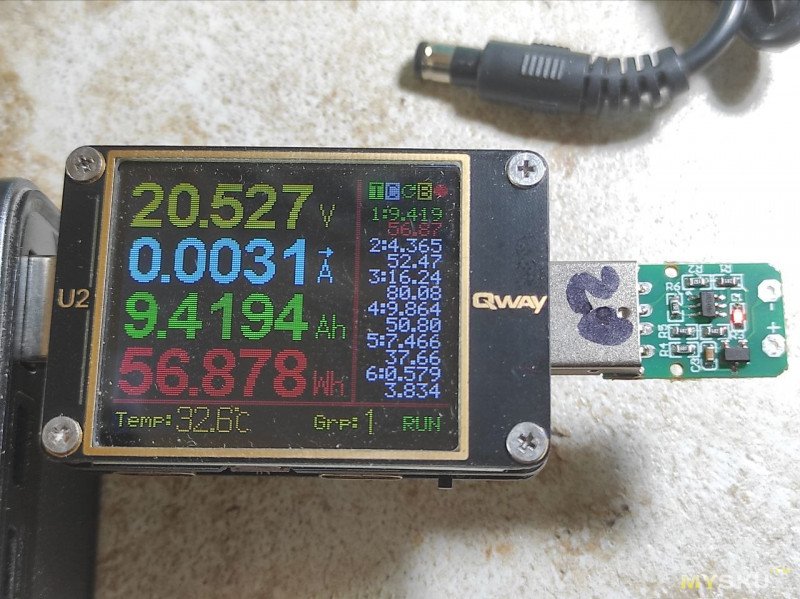

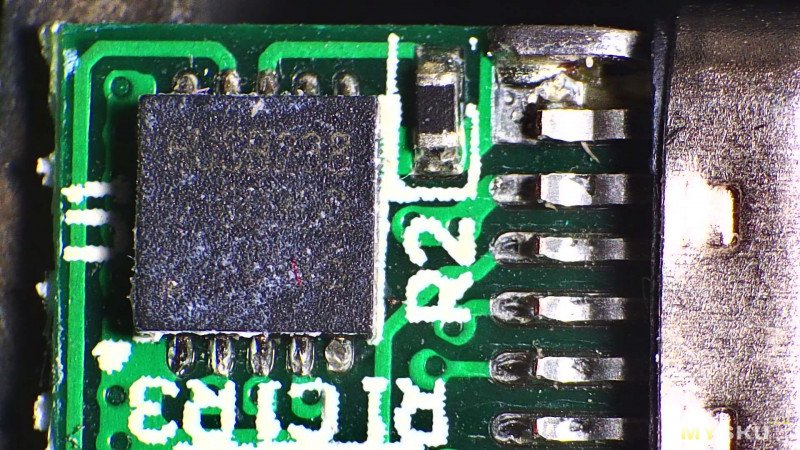

То есть меняя R2 можно выбрать напряжение. На фото выше плата на 20 вольт, резистора R2 нет.
На фото ниже R2 на 10кОм — плата выдает 12 вольт.

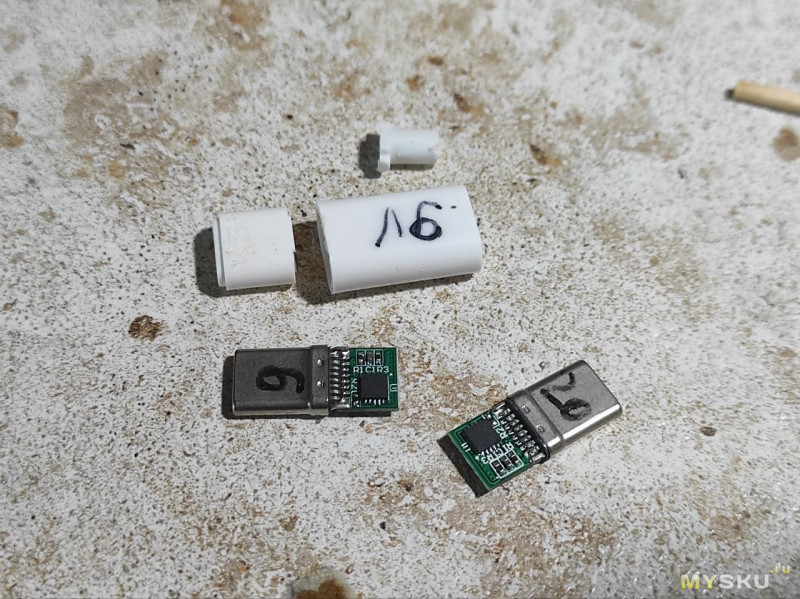

Эти тригеры можно купить в виде платы или с корпусом.

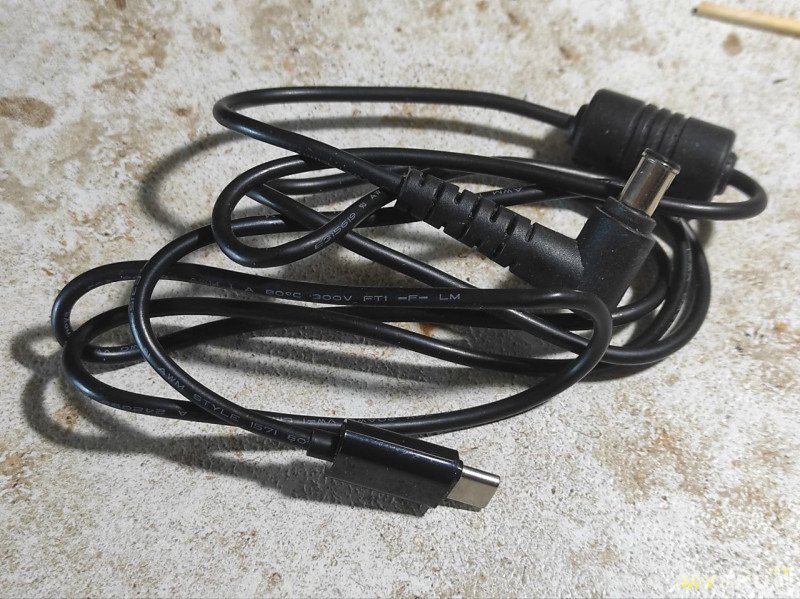

Из такой платы с черным корпусом и шнура для моего ноутбука сделал шнурок для зарядки ноутбука от type-c. Но эти платки пропускают только 3А, а ноут при максимальной нагрузке потребляет до 3.5А и иногда зарядка прекращается и начинается снова.
Платки неплохие, но 5А не пропускают, у них нет разрешения на ток больше 3А.

Вторая плата похожа, но у нее гнездо типа С.
Выбираются на напряжение 9-12-15-20В.
https://aliexpress.ru/item/1005009498048742.html

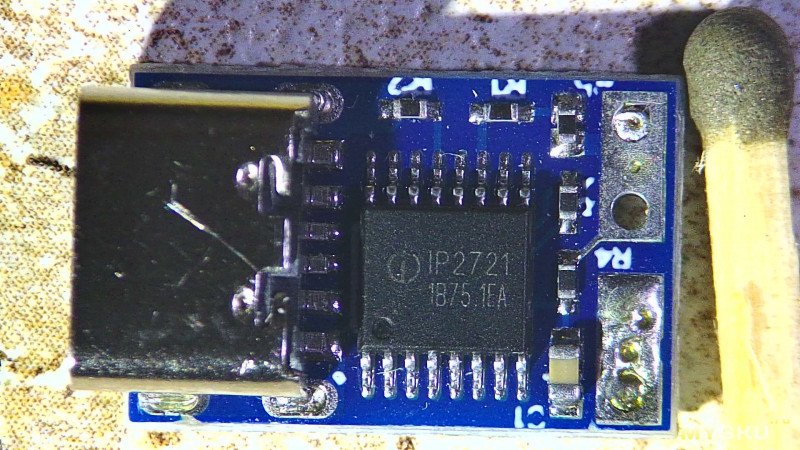

Основана на IP2721

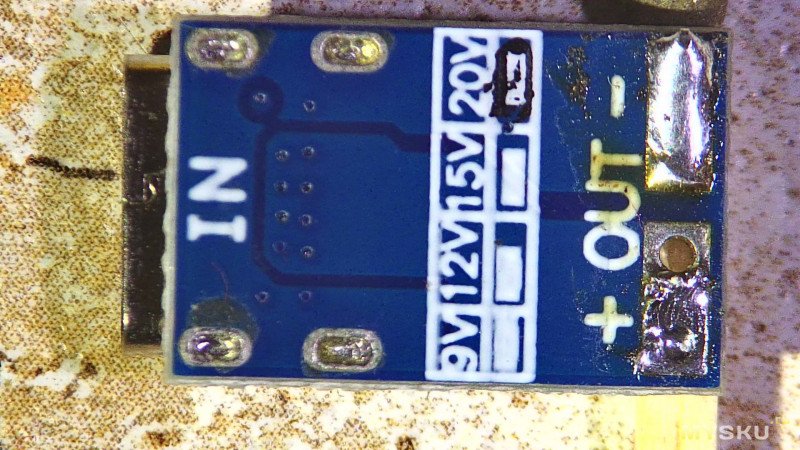

Обратная сторона платы

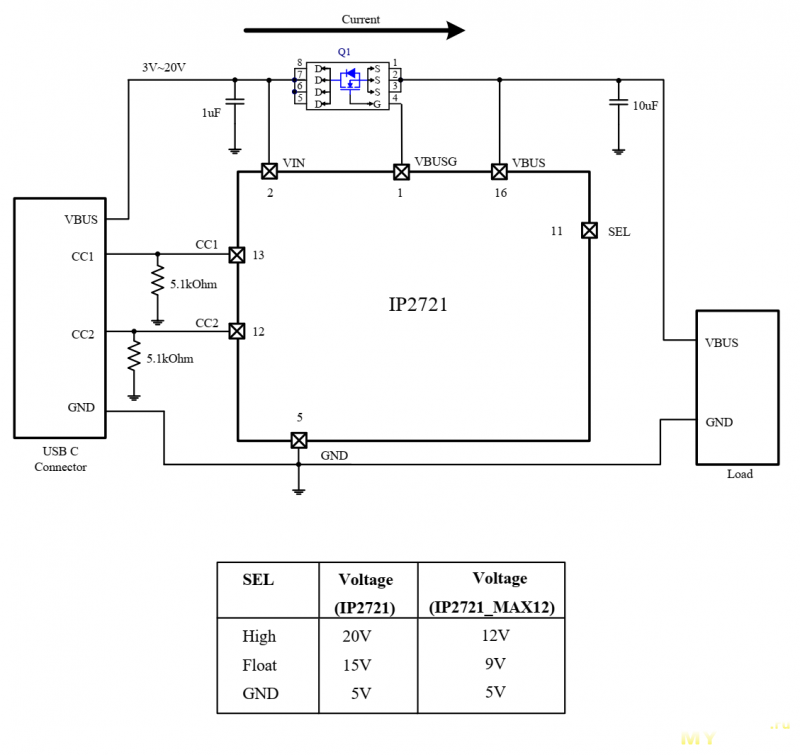

Схема подключения. Резистор на 11 ноге выставляет выходное напряжение.
Эта плата может пропустить 5А, пропускает и больше, но при этом блок питания начинает понижать напряжение.
При этом микросхема еле теплая, 40 градусов. По сути микросхема не проводит ток, а просто запрашивает у источника PD 20 вольт или другое напряжение.

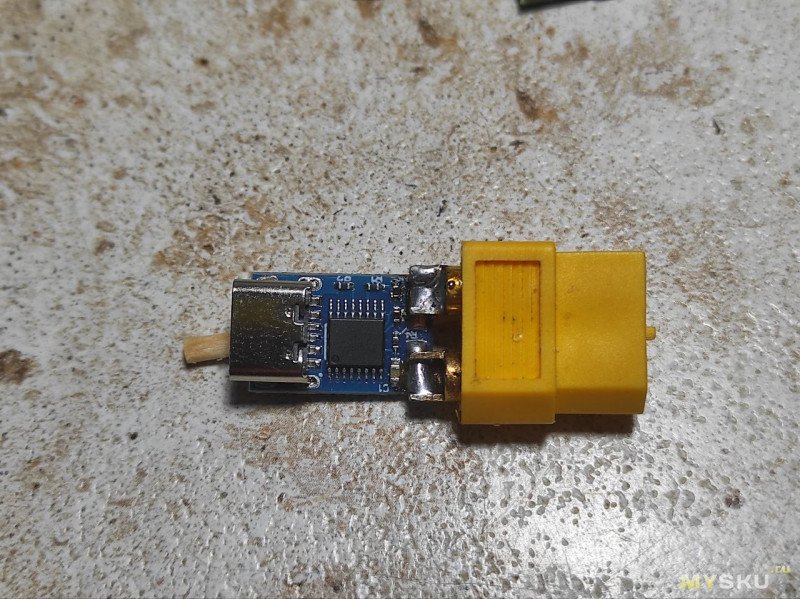

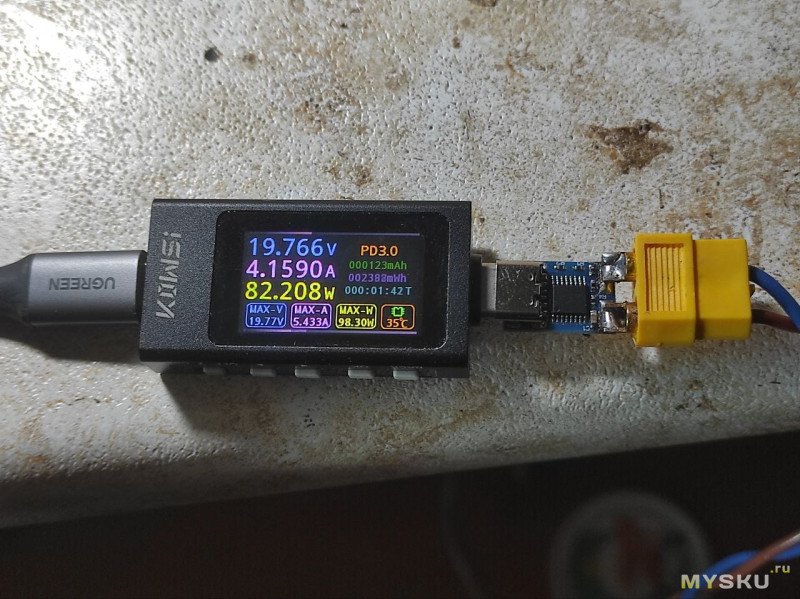

Зачем? Например из такой платы я сделал переходник на XT60, берет от PD 20 вольт. И, если кабель подходящий, то берет и 5А.

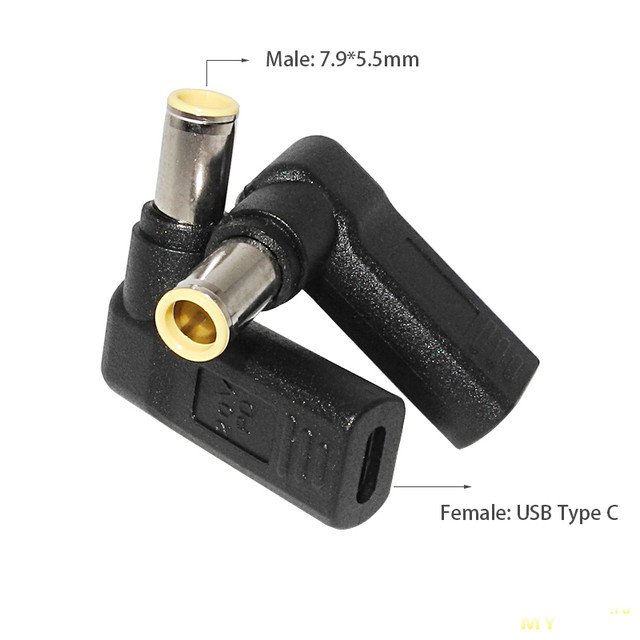

Нужно будет переделать мой кабель зарядки ноутбука на эту плату, сделать такой же короткий переходник гнездо платы-разъем ноутбука, при этом не будет включать-выключать зарядку при большой нагрузке. Должно получиться как на фото ниже, только я не уверен что заводской переходник пропускает 5А.

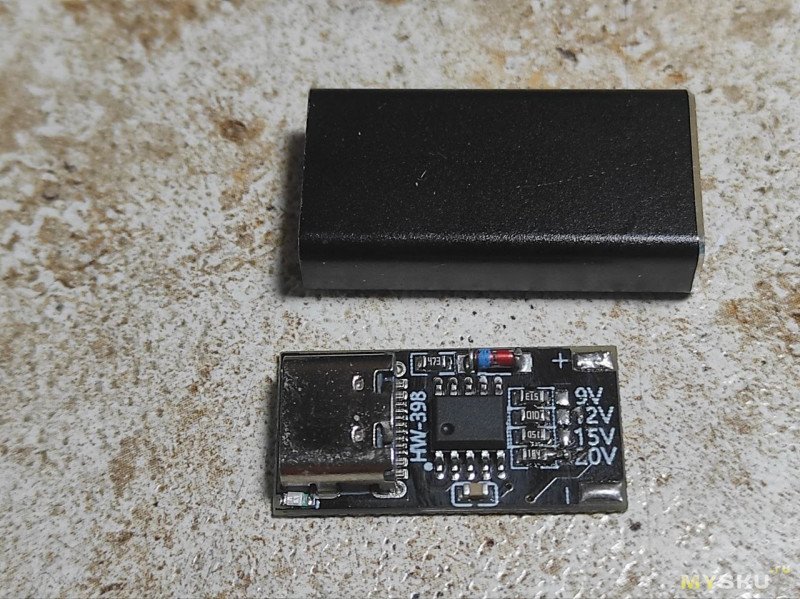

Третья плата HW-398 тоже с гнездом типа С, но на ней можно выбирать выходное напряжение, запаяв перемычку.
https://aliexpress.ru/item/1005009854841866.html
Мне так не удалось разглядеть, на какой микросхеме она сделана. Запаиваемые перемычки замыкают резисторы и микросхема запрашивает напряжение у источника, то есть плата универсальна.

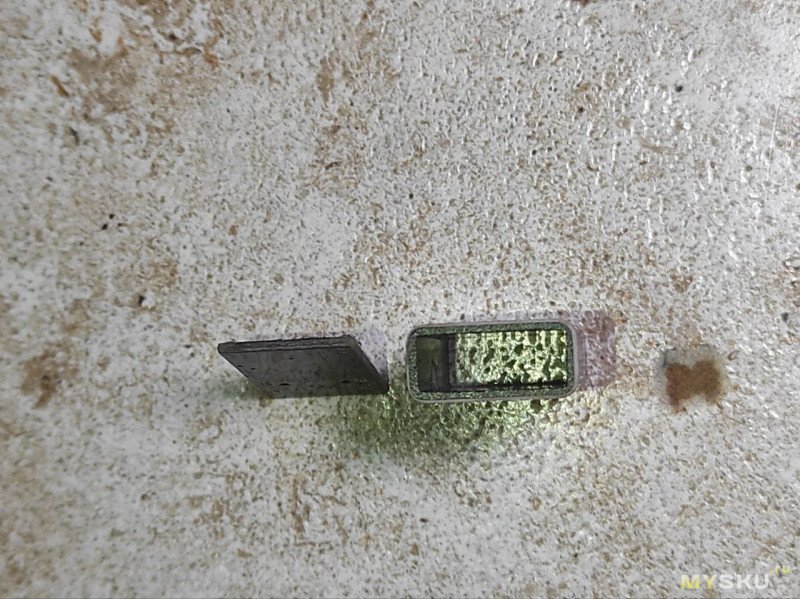

При этом эти платки можно купить типа с корпусом из алюминия, но это просто кусок прямоугольной алюминиевой трубы без каких-то заглушек. Как крепить в этом куске алюминия плату и кабель, как закрывать торцы придется придумывать самому.

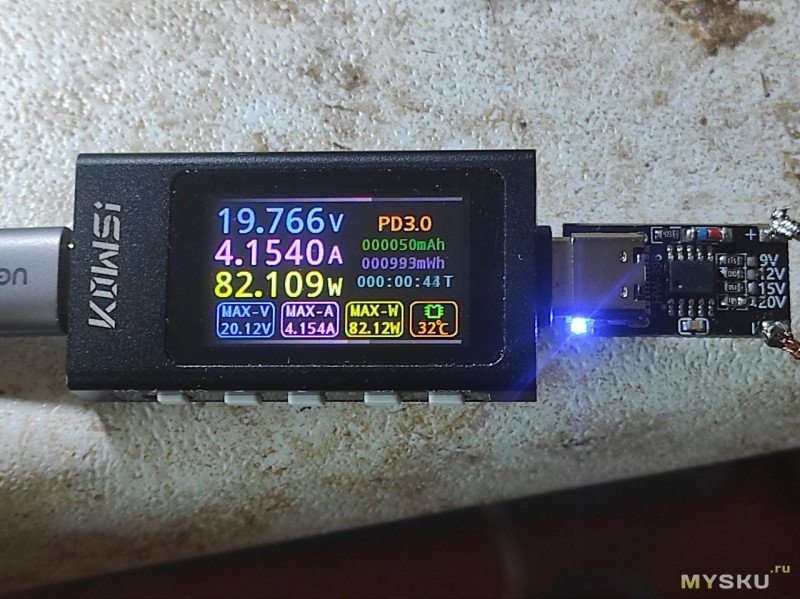

5 ампер пропускает без проблем.

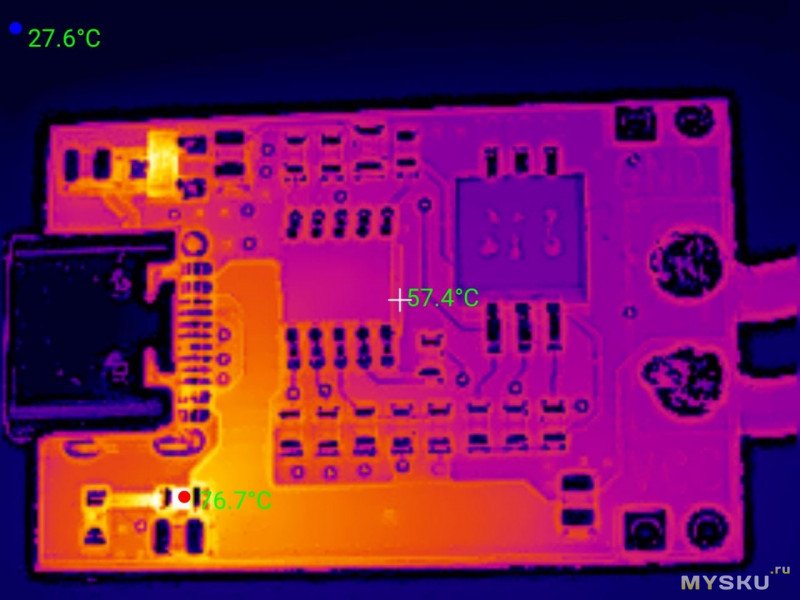

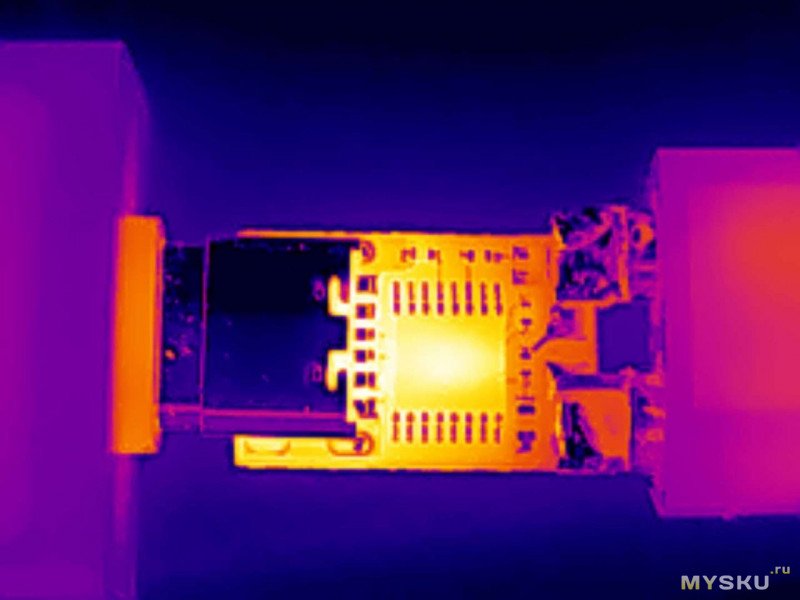

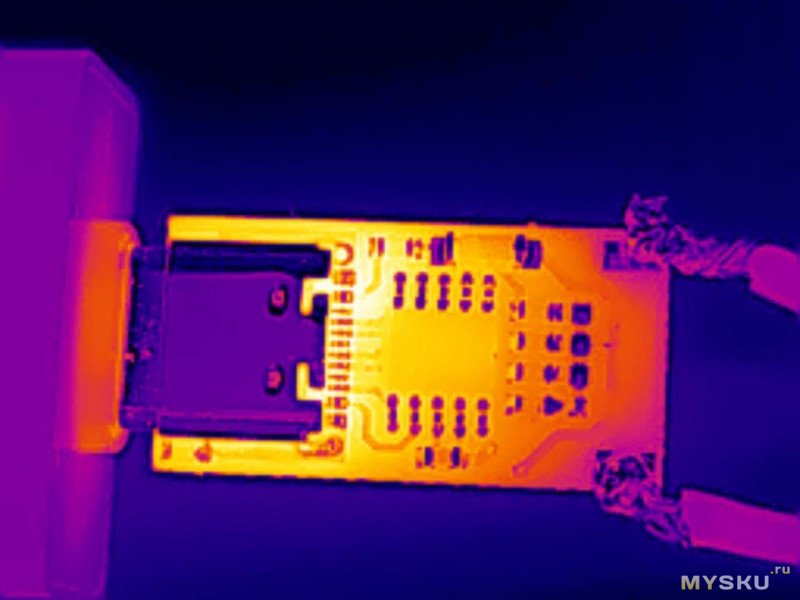

Нагрев небольшой, больше всего греется проводник сверху, и то он нагрет до 40 градусов, микросхема холоднее.

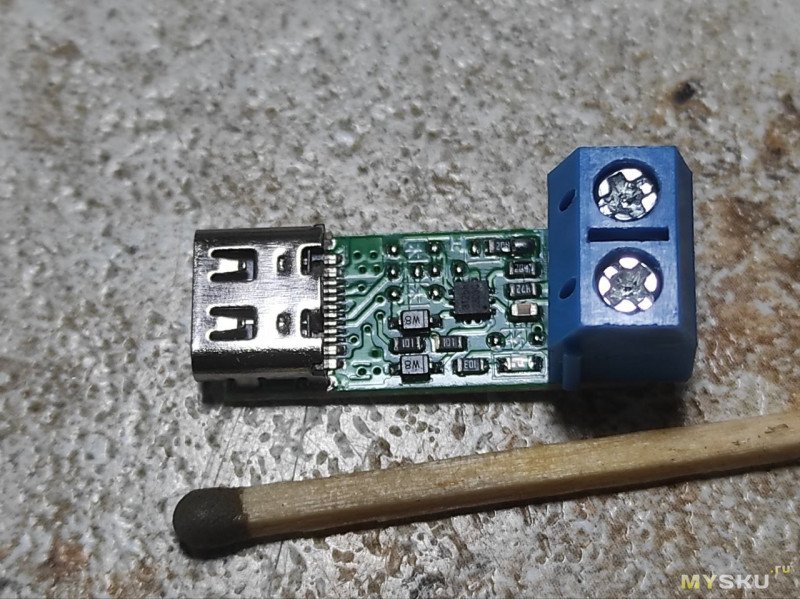

Четвертая плата может запрашивать напряжения больше 20 вольт, работает с PD3.1
https://aliexpress.ru/item/1005006473741140.html
https://aliexpress.ru/item/1005006536455642.html

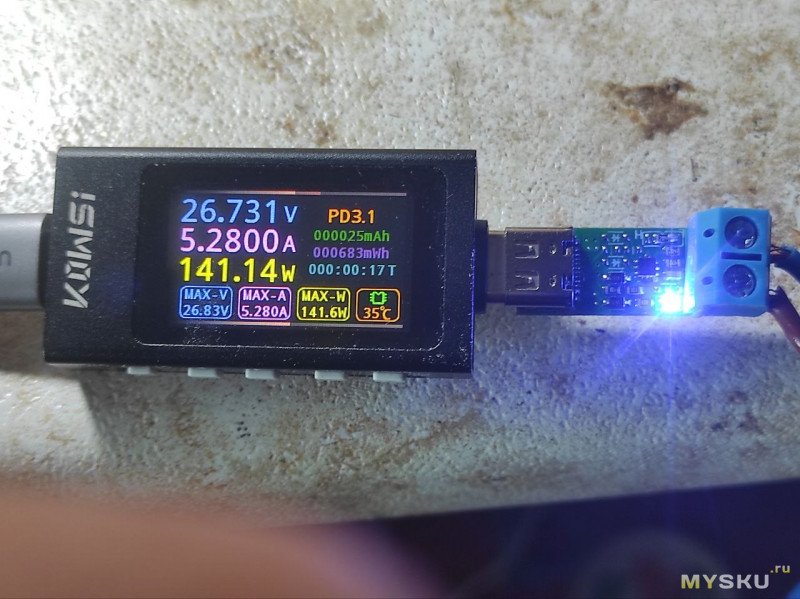

Ток 5А проводит легко

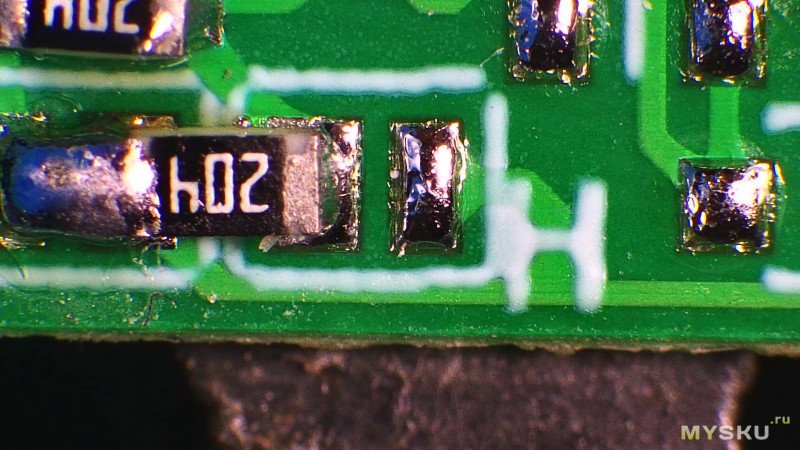

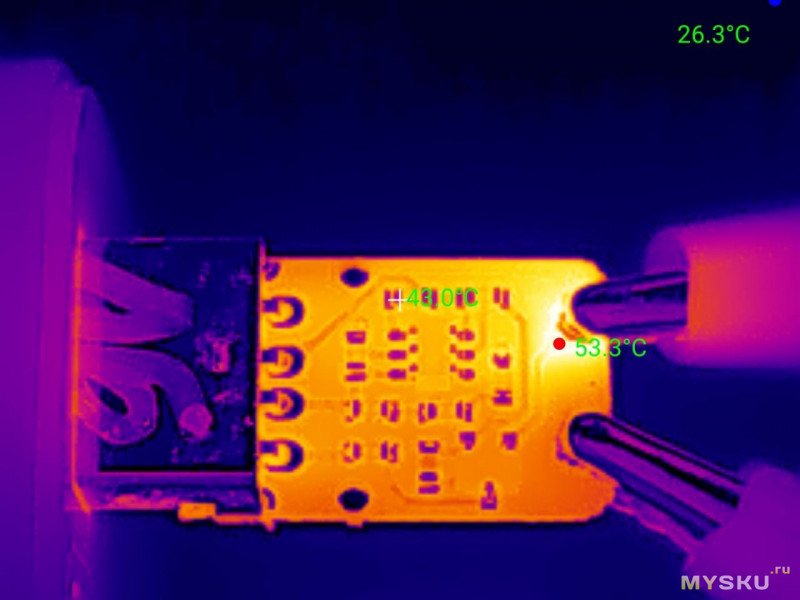

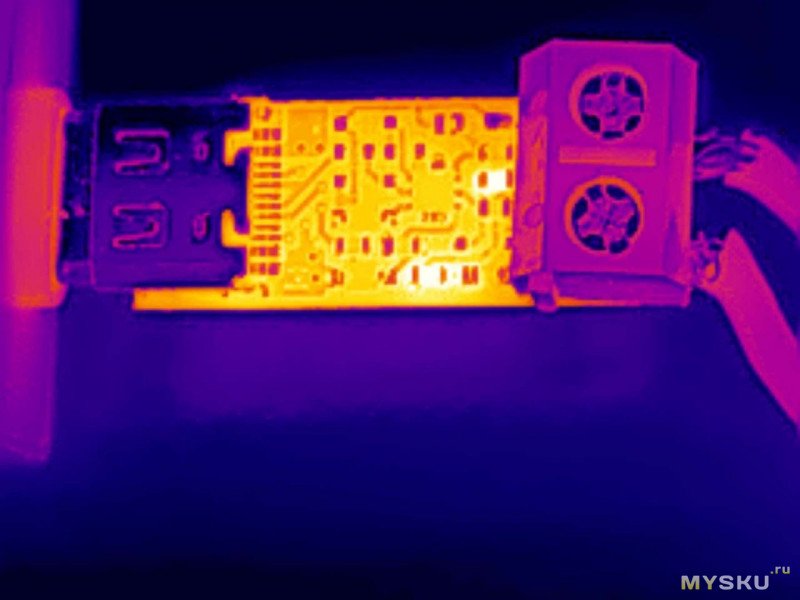

Греется слабо, сильнее всего греется резистор внизу, градусов 70.
Снова не смог разглядеть на какой микросхеме она построена
В описании есть информация, что замыканием перемычки на H можно менять напряжение на 36 и 48, но моя зарядка поддерживает максимум 28 вольт.

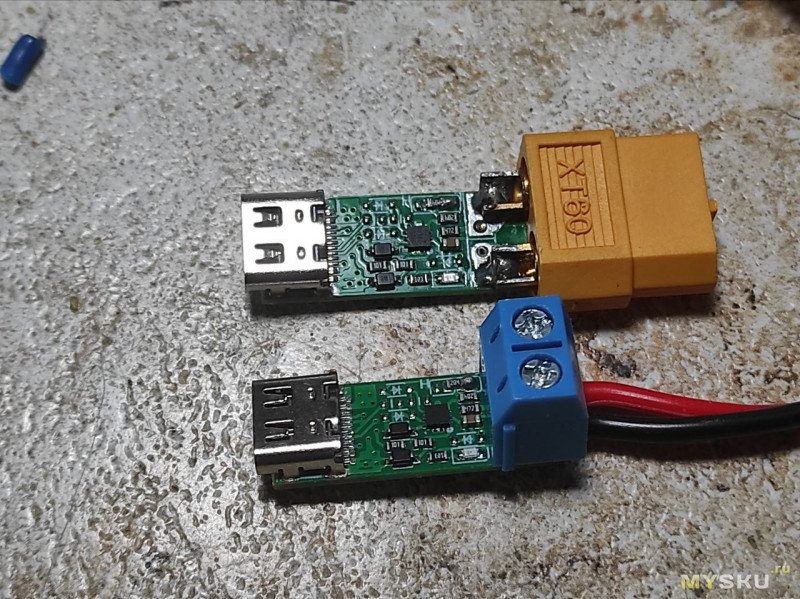

При этом при покупке можно выбрать с выходом под клеммник или под пайку. Я купил и таких и таких — под пайку отлично подходит к XT60.

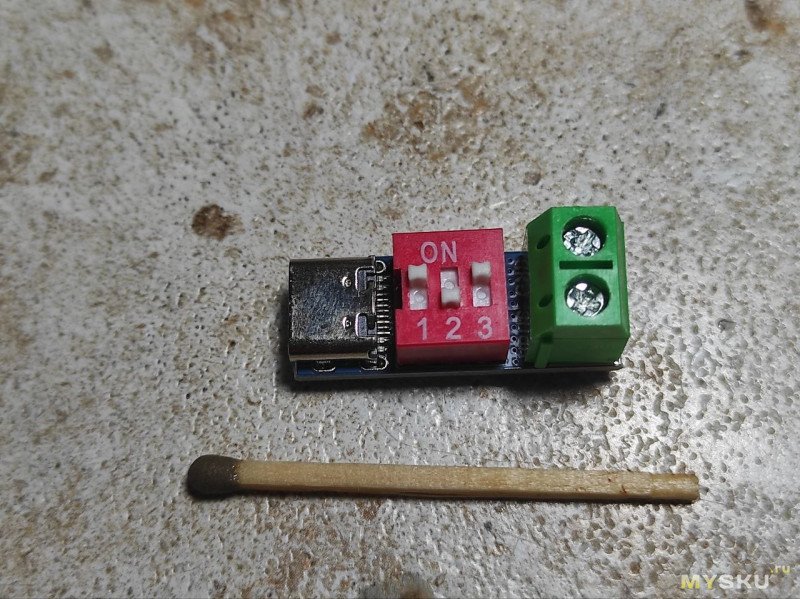

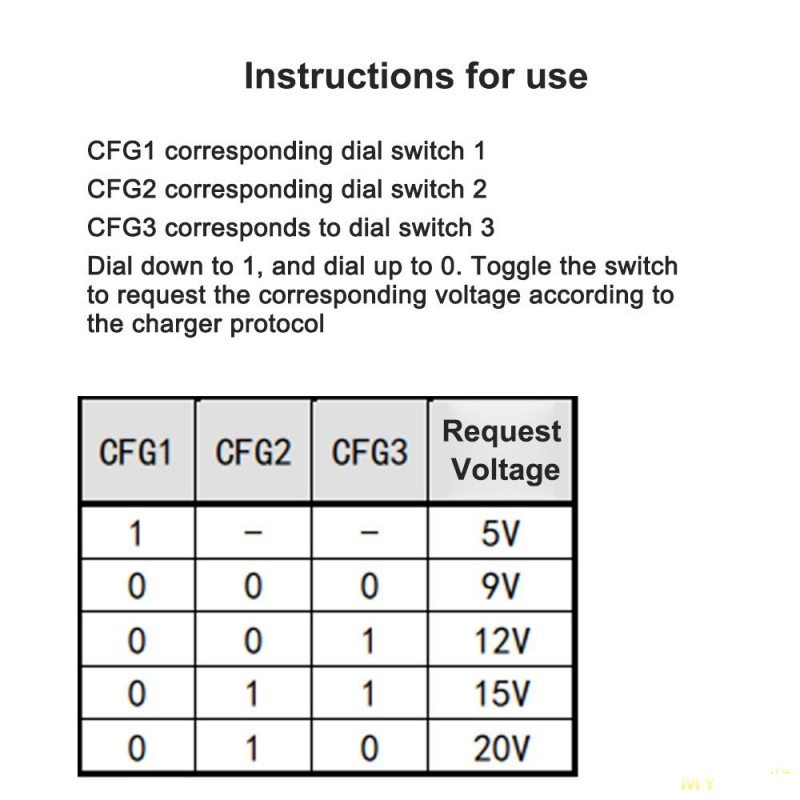

Пятая плата универсальна, может выдавать 5-9-12-15-20 вольт, при этом напряжение переключается без пайки, джамперами.
https://aliexpress.ru/item/1005006226905801.html
Обратная сторона

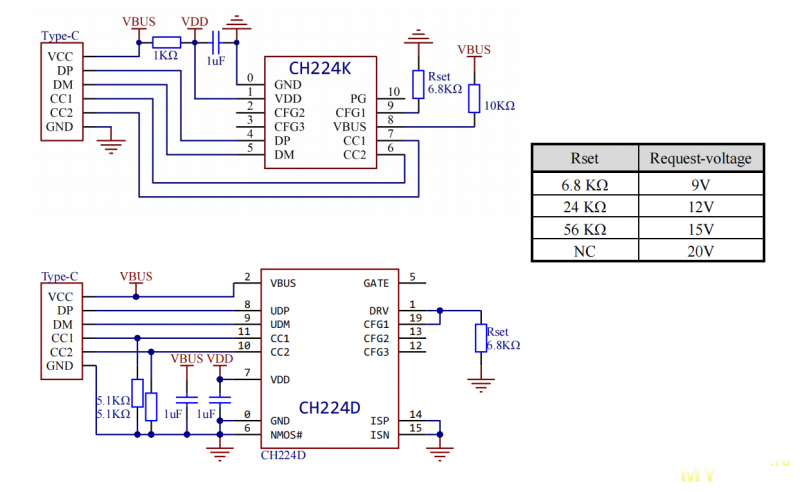

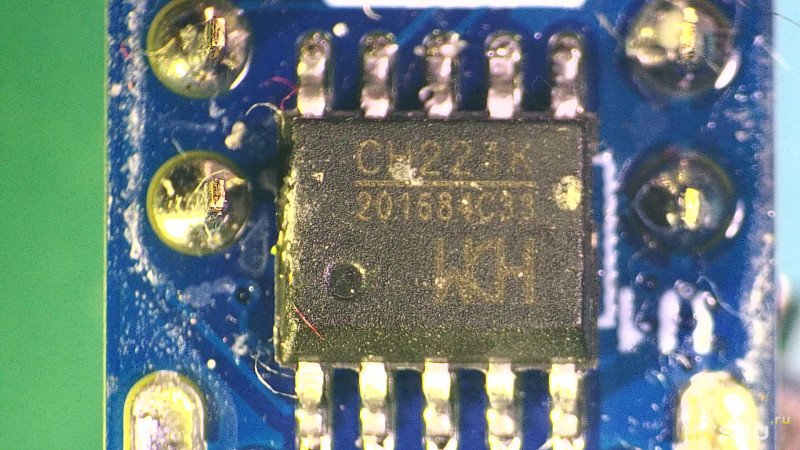

Плата построена на ch224k.

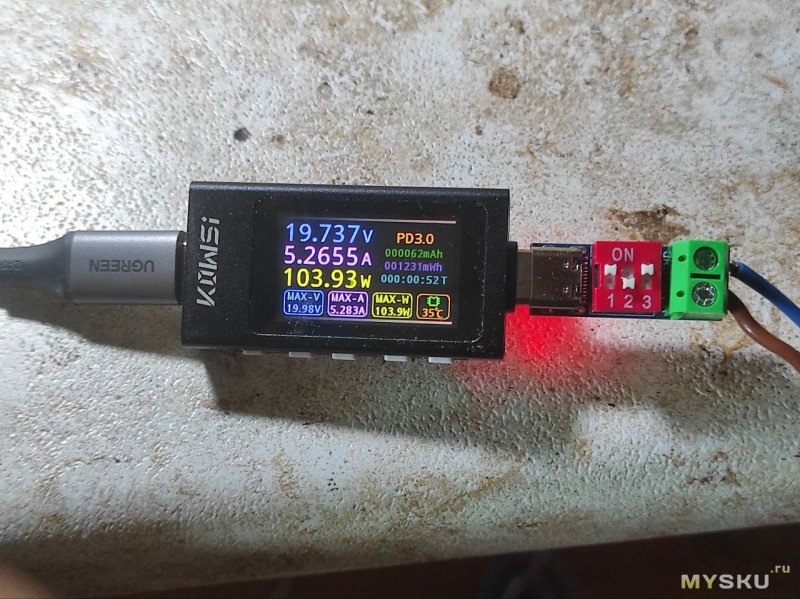

5 Ампер проводит,

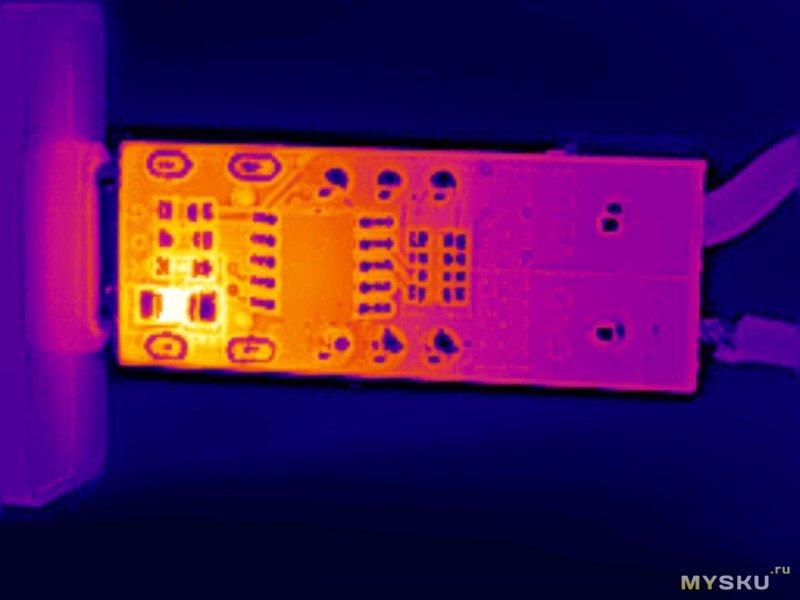

Сильнее всего греется резистор на обратной стороне платы.

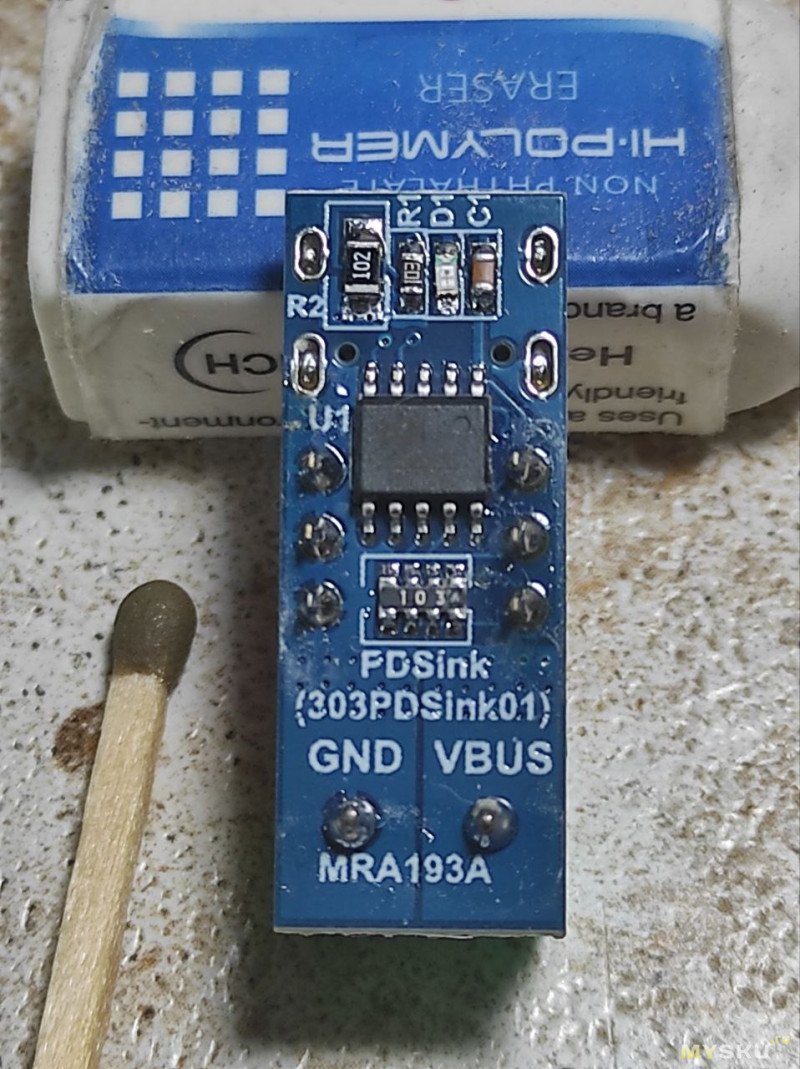

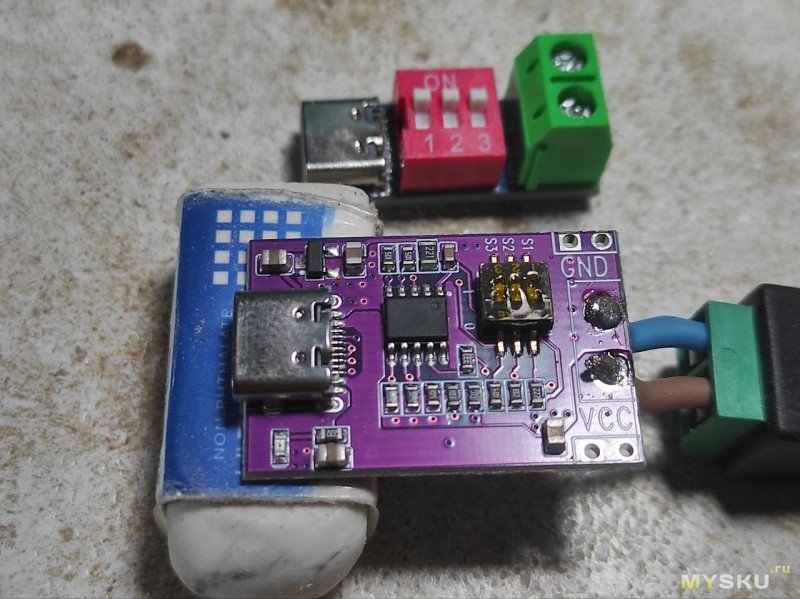

Шестая плата похожа на предыдущую.
https://aliexpress.ru/item/1005010200288914.html
Она больше по размерам, но более плоская. На этой плате даже есть транзистор!

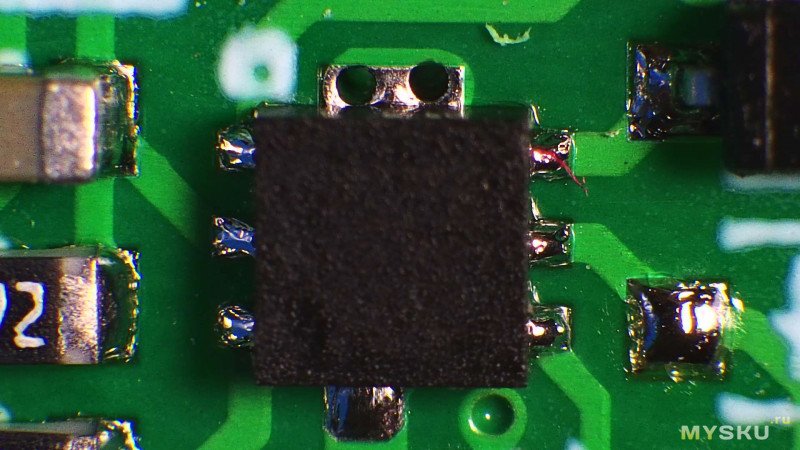

На микросхеме нет маркировки, но скорее возможно та же ch224k.

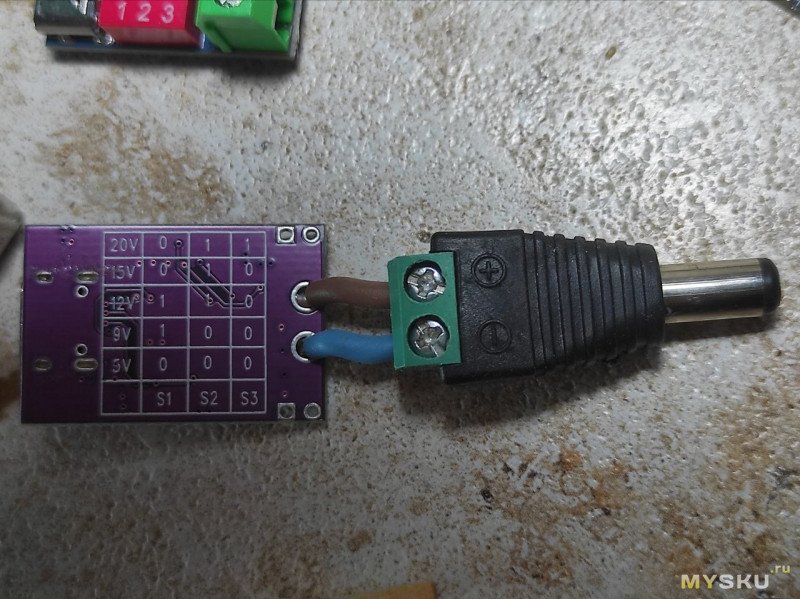

На обратной стороне есть таблица положений переключателей и напряжений, удобно.
Использование — припаял провода и разъем 5521, получился универсальный переходник.
Как всегда, больше всего нагревается резистор для светодиода.

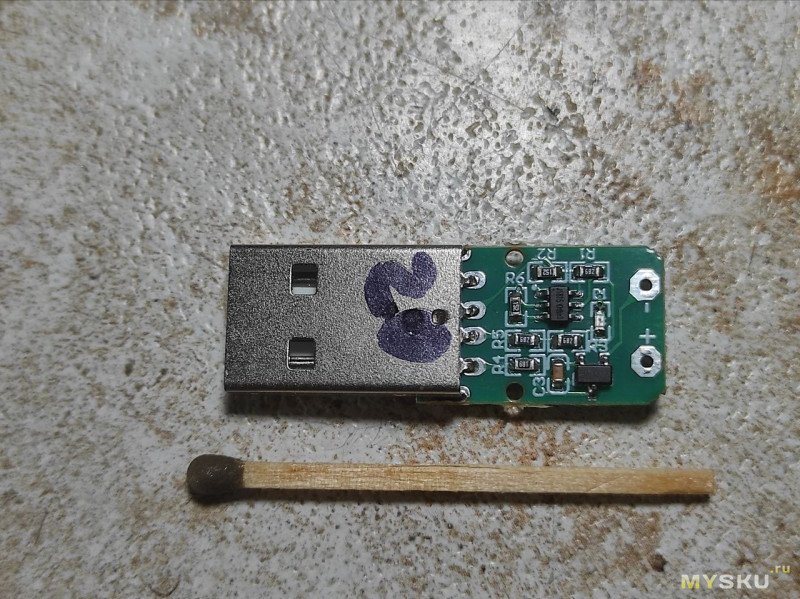

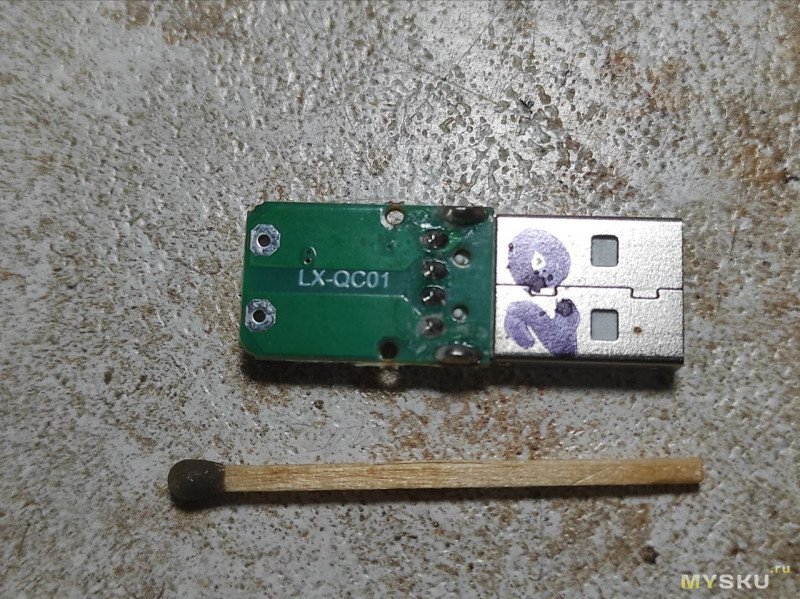

Седьмая плата или переходник идет с разъемом USB типа А.
Платки есть на 5, 9, 12, 20 вольт. Почему-то на 15 нет.
https://aliexpress.ru/item/1005008053261583.html

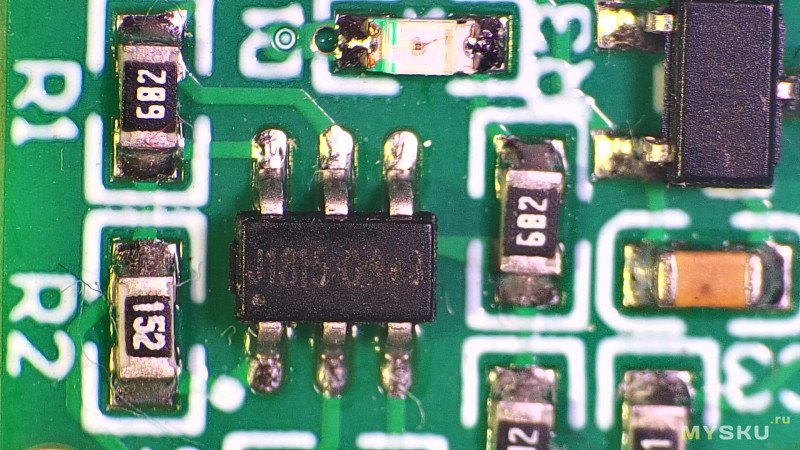

Основана на какой-то микросхеме J1815
Если зарядка поддерживает такое напряжение, то отдает без проблем.
Зачем их можно использовать? Для переходников с разъемов с быстрой зарядкой типа А на напряжения быстрой зарядки.

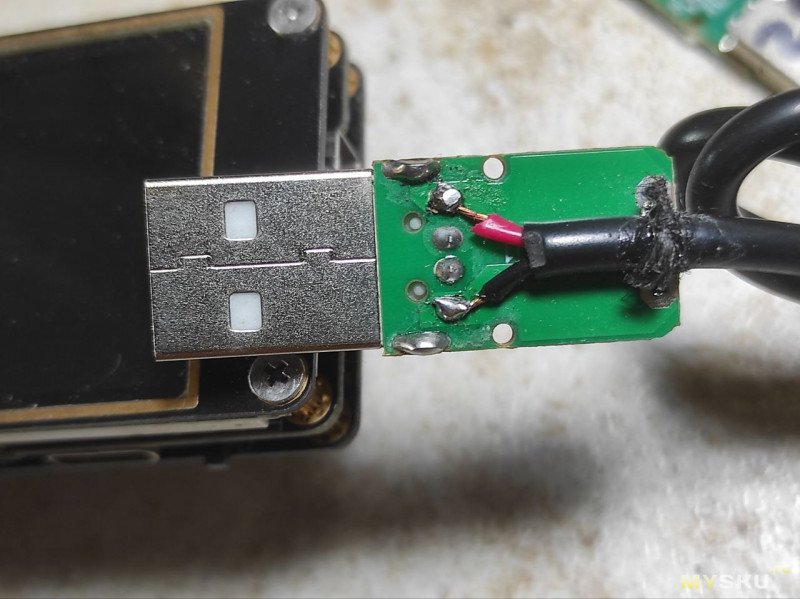

Припаял кабель к проводам разъема USB, пришил веревкой в отверстия для выходной нагрузки, заклеил суперклеем.

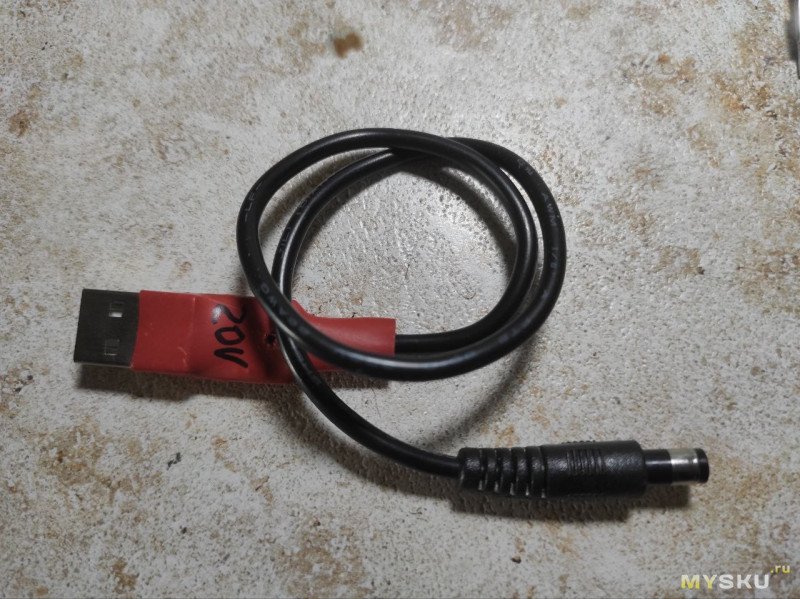

Надел термоусадку, сделал отверстие — получился такой переходник, например для питания паяльника.
Дал нагрузку 3А — ничего не греется.
Есть еще платы с активными триггерами, где стоит микросхема и можно выбирать напряжение.

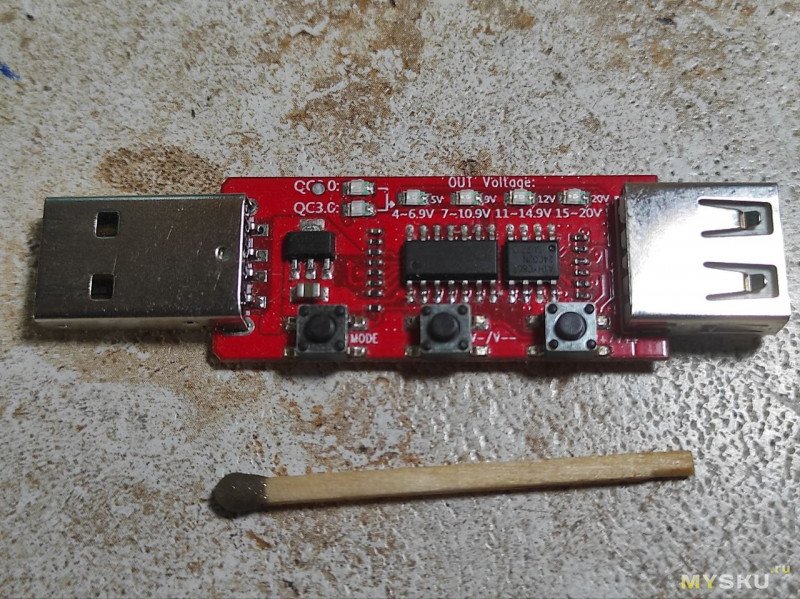

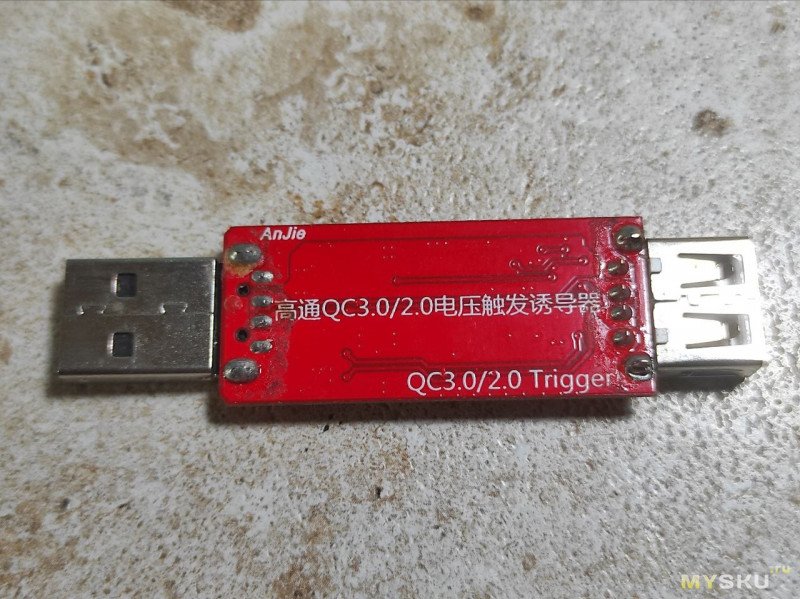

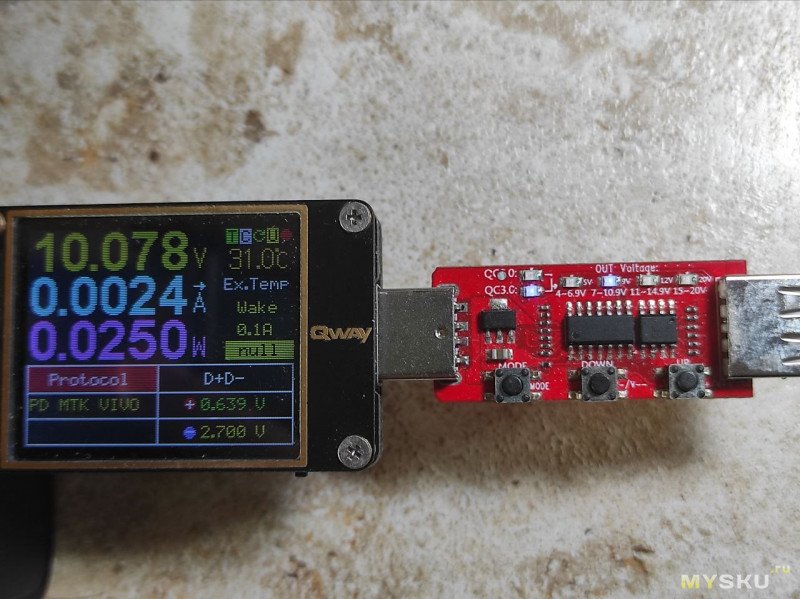

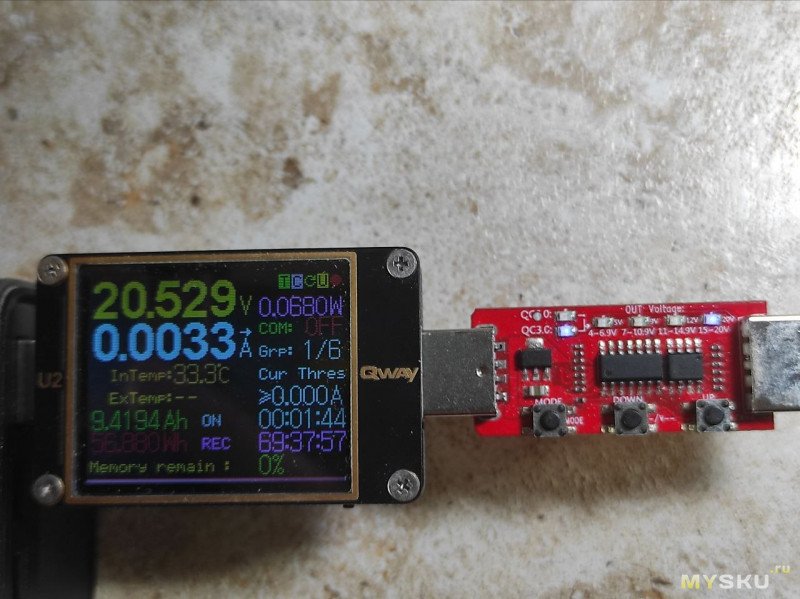

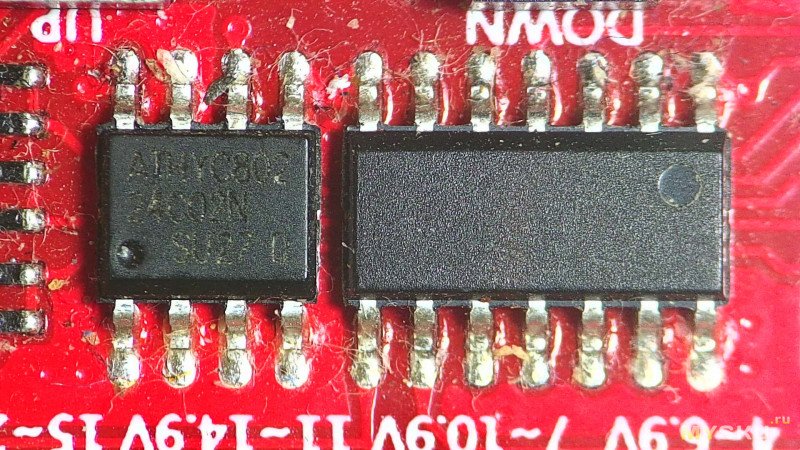

Восьмая плата позволяет работать с QC 2.0 и 3.0. При этом левая кнопка mode переключает эти режимы, две кнопки правее выбирают напряжение.
На чем она сделана — снова большой секрет.

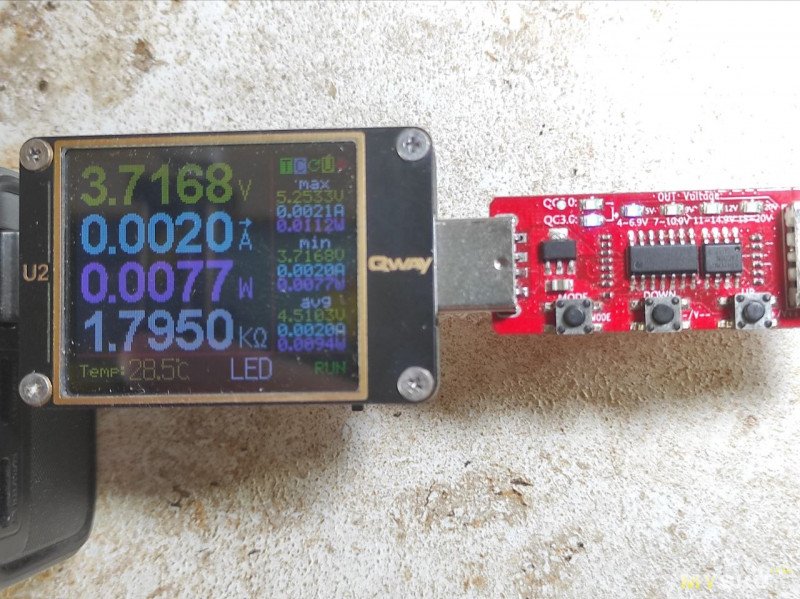

В режиме QC 2.0 можно выбрать 5-9-12-15-20 вольт. В режиме QC 3.0 можно выбрать от 3,7 вольта до 20,5 вольта с шагом 0,2. При этом индикация только 2 светодиода режима и 4 светодиода напряжения. Вроде даже есть память выходного напряжения.

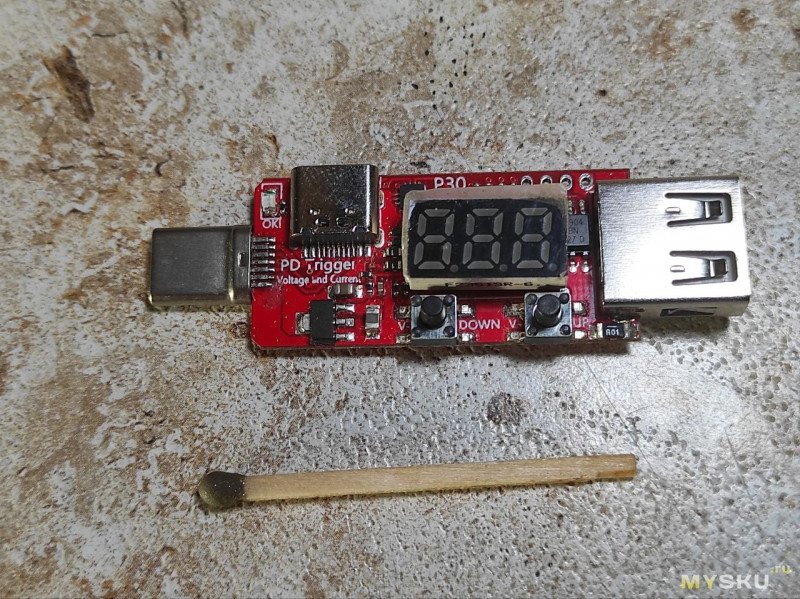

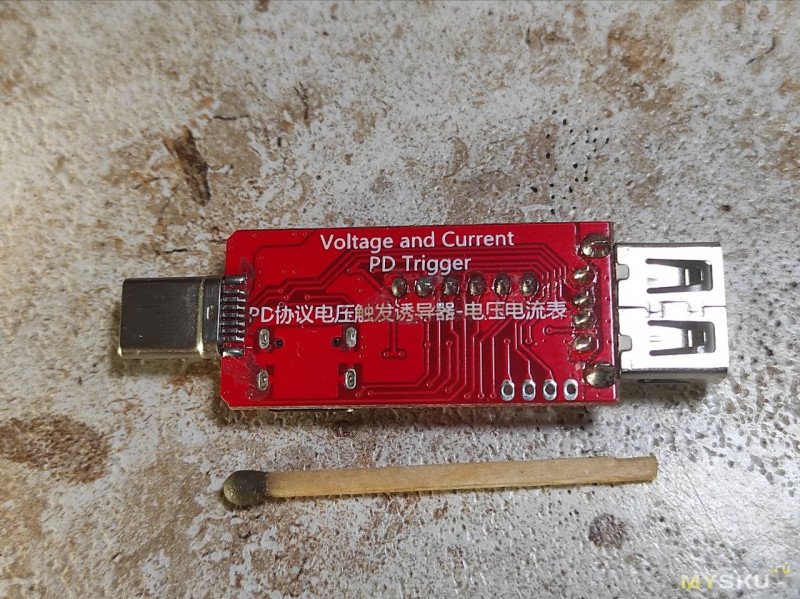

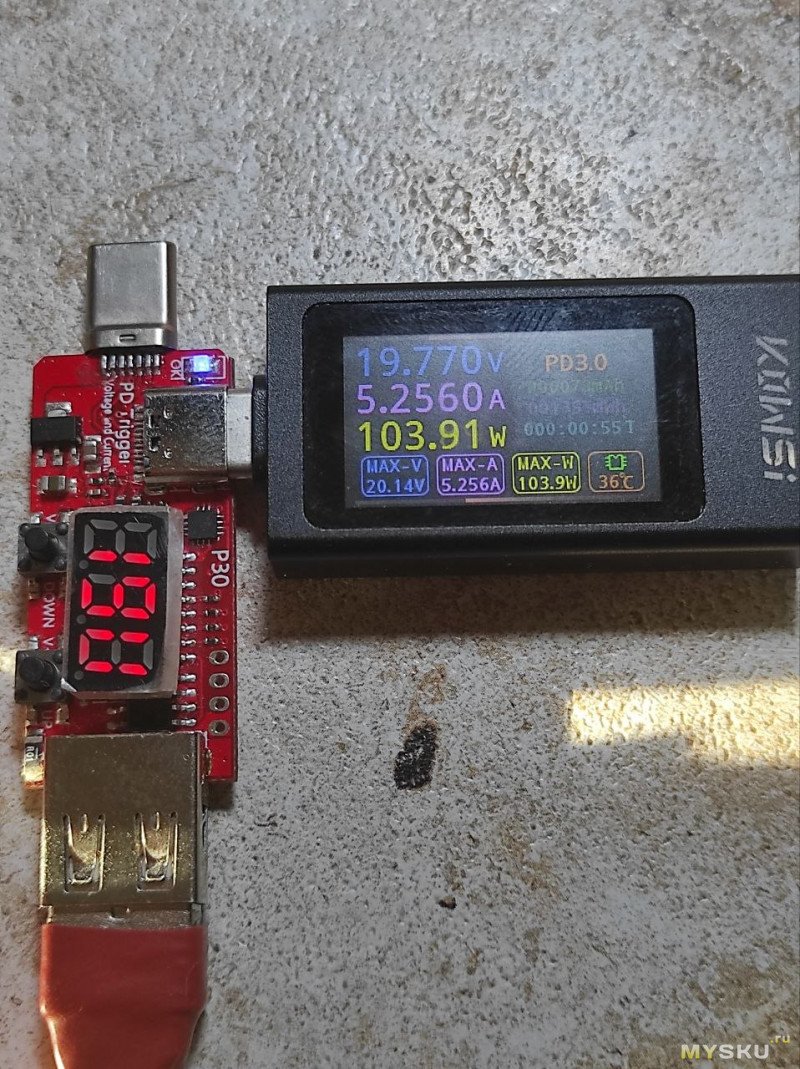

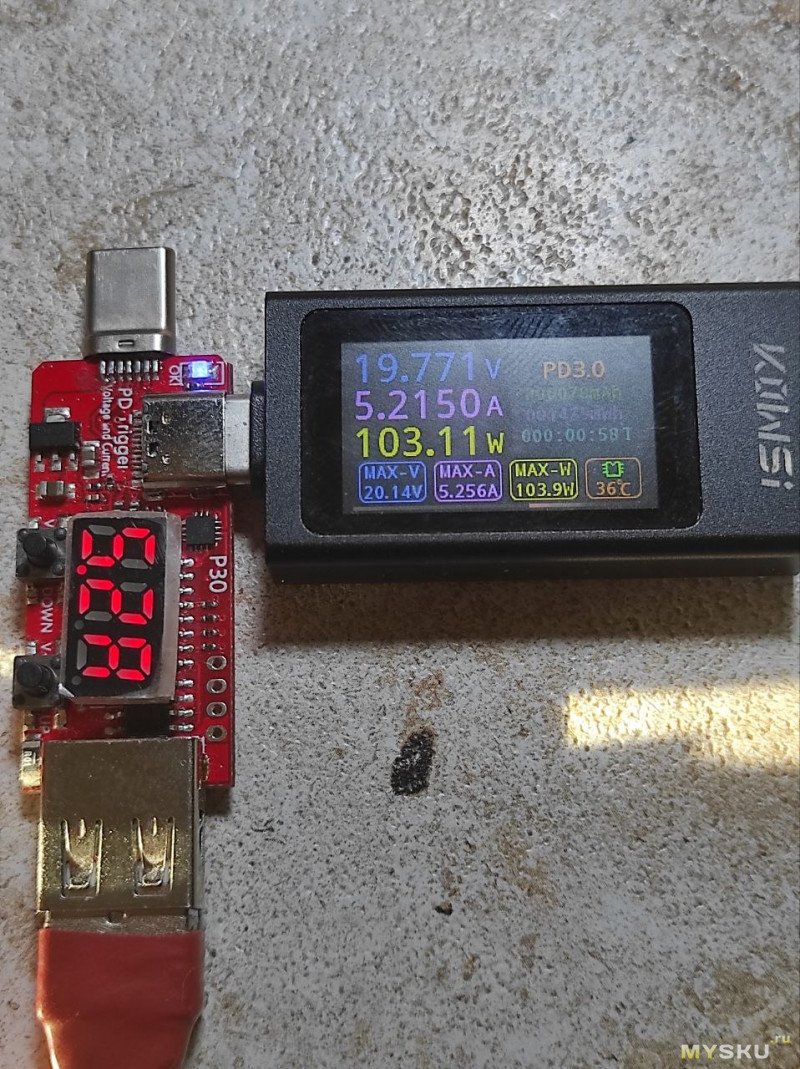

Девятая плата работает с протоколом PD и есть индикация напряжения цифрами.
У нее есть вход типа С и мама и папа, можно использовать и с кабелем и с гнездом зарядки.
Две кнопки гоняют по кругу напряжения 5-9-12-15-20 вольт.
При этом плата показывает попеременно ток и напряжение. 5А пропускает без проблем.

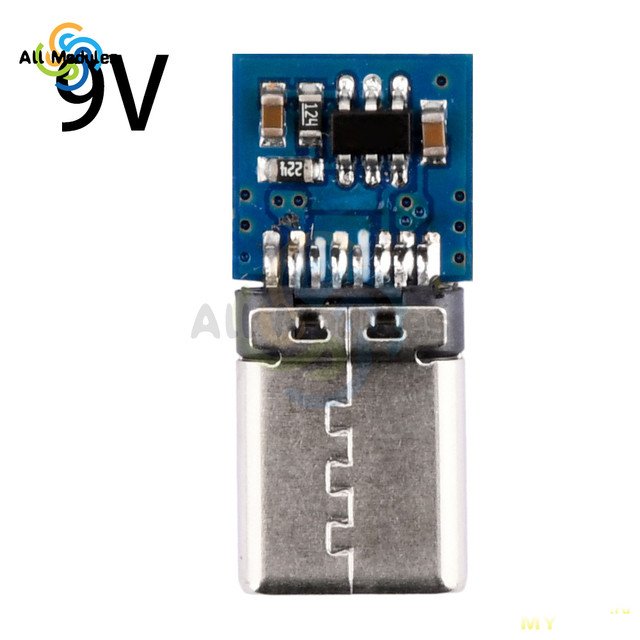

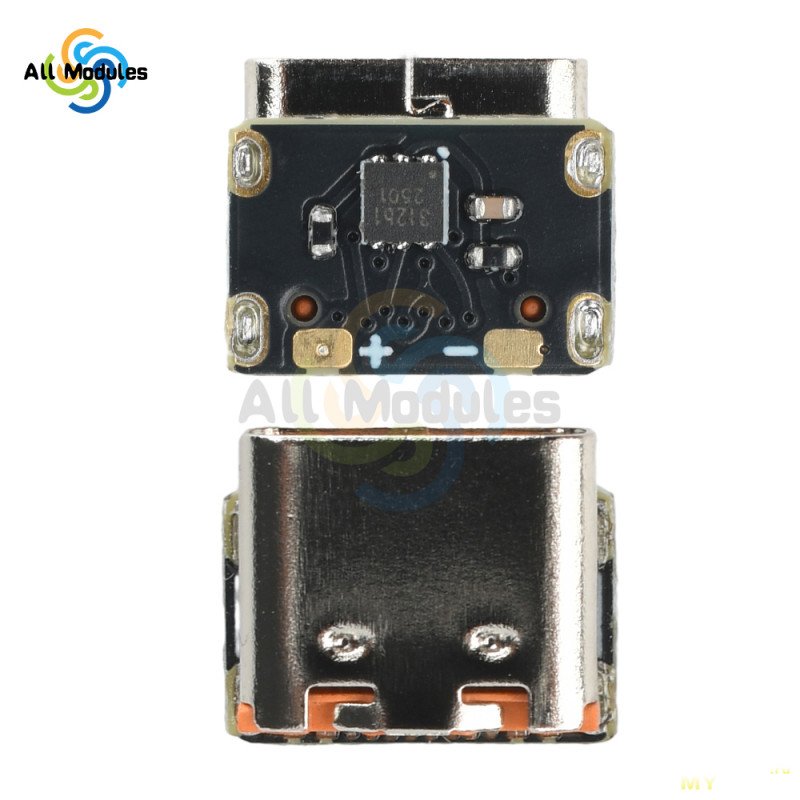

Есть еще интересные триггеры размером с разъем, которые я пока не пробовал.
https://aliexpress.ru/item/1005009869958145.html

Итого платки триггеров позволяют получить нужное напряжение от зарядки или повербанка. С помощью восьмой платы можно даже сделать мини ЛБП, можно выбрать напряжение с шагом 0,2 вольта. Первая платка ограничивает ток примерно на 3,2 А, остальные нет.
Если плата требует от блока 20 вольт, а он не может отдать такое напряжение, то выдает максимально возможное.
И все эти платки желательно проверять перед использованием, много отзывов, что заказывают на 12, а приходят на 20 вольт и наоборот.
