Мультиметр ANENG A3008: тестер - ручка или карандаш

Мне очень понравился формат «ручки» для тестера. После поисков и выбора был заказан ANENG A3008. Он довольно компактный и у него дисплей неплохой. Недостатки тоже есть, куда же без них. И хотя на муське на такой тестер, пусть и под другой маркой, уже есть хороший обзор (ссылка), решил и свои пять копеек свой добавить. Под катом — обзор и доступные мне тесты. Что у него внутри мне тоже интересно. И мои впечатления от использования.

Зачем?

Не так давно покупал для офиса и на пробу ANENG A3003 (обзор), формат ручки понравился, но очень не понравился экран. Уже писал, близорукость + дальнозоркость, к сожалению это не плюс на минус и совсем не единица в результате. А значит это: очки для дали и невозможность в этих очках работать за столом с мелочью. Показания тестера с довольно крупным экраном ANENG 870 на расстоянии всего-то 60-70 см, уже вижу не очень, приходится перефокусироваться и щуриться или очки надевать. Да и второй тестер не помешал бы — нередко нужен и ток и напряжение. Перевтыкать щупы после замера тока, переключаться в другие точки замеров, тоже не очень удобно. Попробовав A3003 для «померить напряжение в схеме» и «прозвонить» мне очень такой формат «зашёл» и уже целенаправленно искал такую «ручку» для дома. Даже готов был мириться с автоматом и тормозами прозвонки. Но вот экран однозначно хотелось лучше, у A3003 он уж очень плох: углы обзора такие, что иногда при замерах увидеть показания нужно очень постараться.

Прочитав ещё несколько обзоров и перечитав миллион комментариев выбрал всё таки ANENG A3008. В первую очередь за инверсный дисплей и во вторую — за компактность. По этим показателям он оказался лидером среди тех, что нашёл. Да и стоимость у китайцев на O3 оказалась вполне доступна. Вот и заказал с доставкой из Китая.

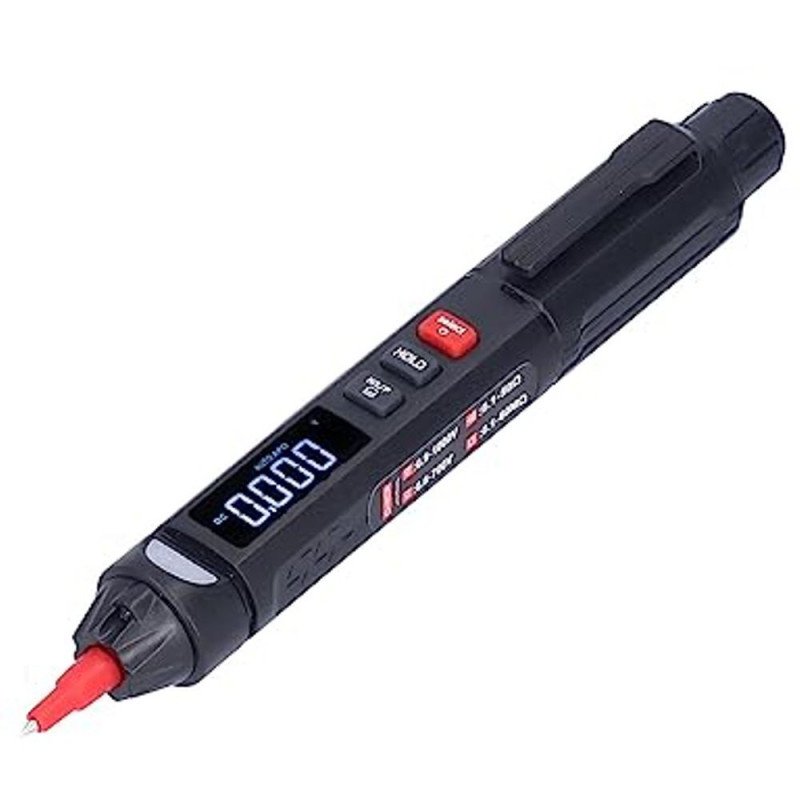

Внешний вид и характеристики

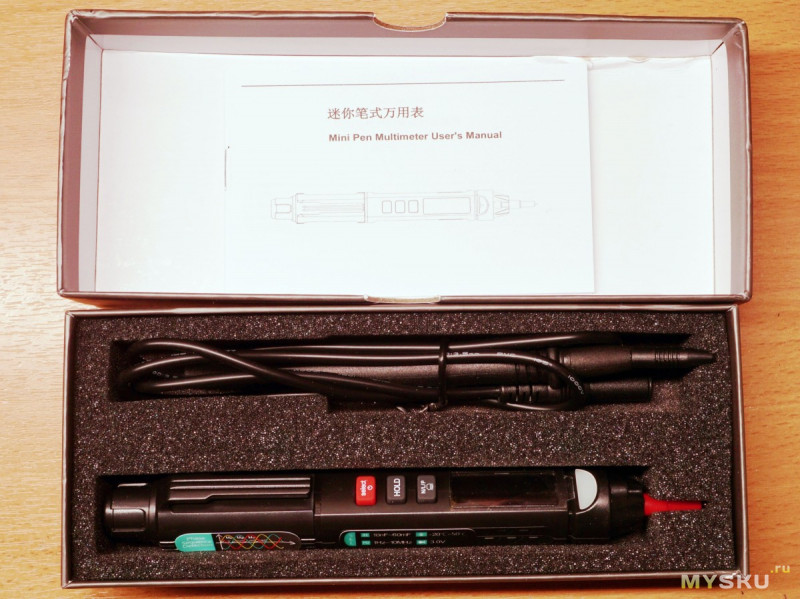

Приехал в пластиковом конверте, в своей картонной коробке. Комплектация оказалась минимальная, в лоте такой информации не было. Бывает более «богатая» — PRO, в неё входят дополнительные наконечники, крокодил и клемма для щупа.

Внешний вид

Учитывая стоимость, минимальный комплект и ожидал, а наконечника мне и одного хватит.

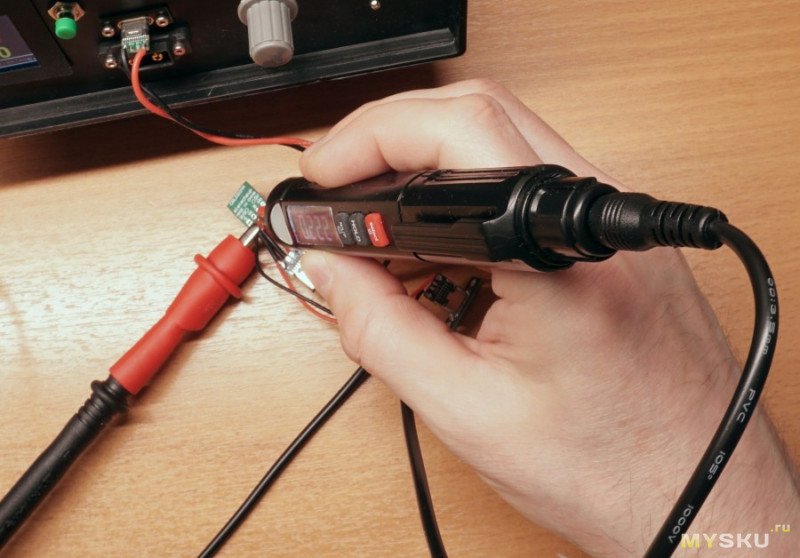

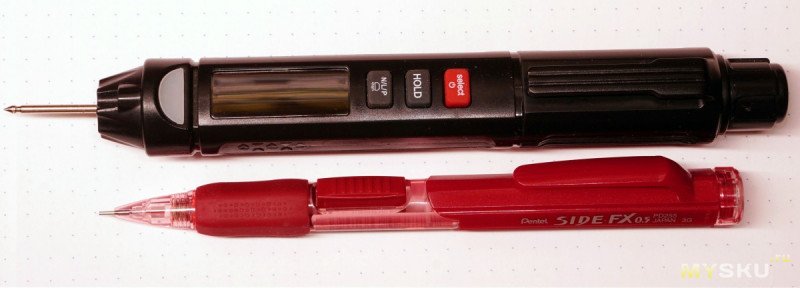

Ну и первое впечатление — он уже достаточно тонкий для тестера. Диаметр корпуса в месте удержания — 22 мм. И действительно по размерам уже вполне сопоставим с толстой ручкой или карандашом (у себя толще не нашёл, но точно бывают:).

Так что, если для A3003 назвать удержание «как ручки» можно совсем уж с большой натяжкой, то в случае с A3008 это уже гораздо ближе к истине правде реальности.
Комплектный минусовой щуп, кстати, не такой «дубовый» как у A3003, им удобнее пользоваться.

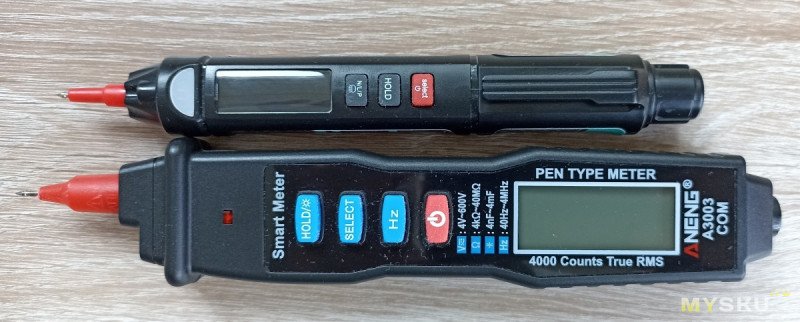

Вот ещё фото для оценки габаритов, сравнение с A3003:

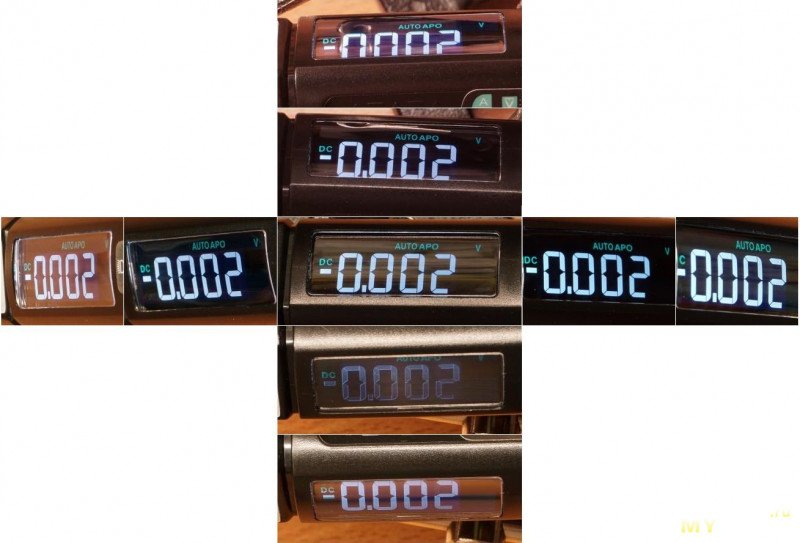

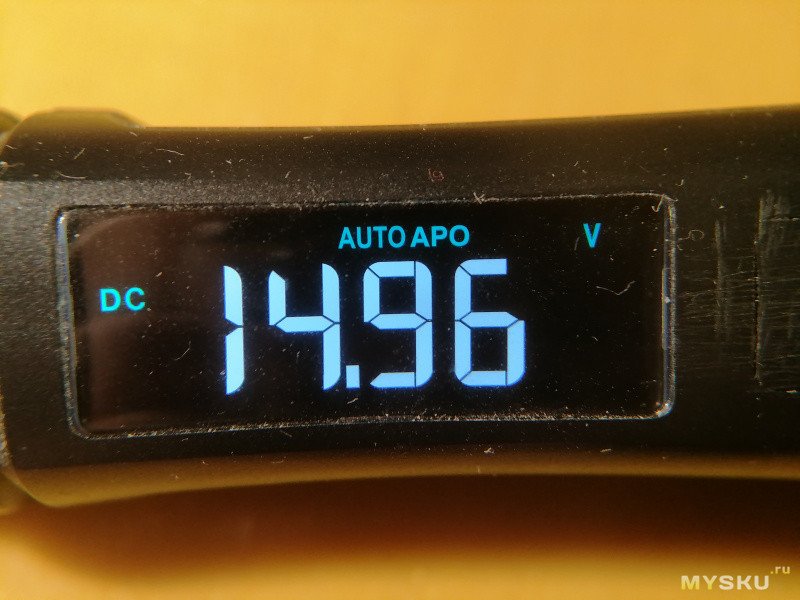

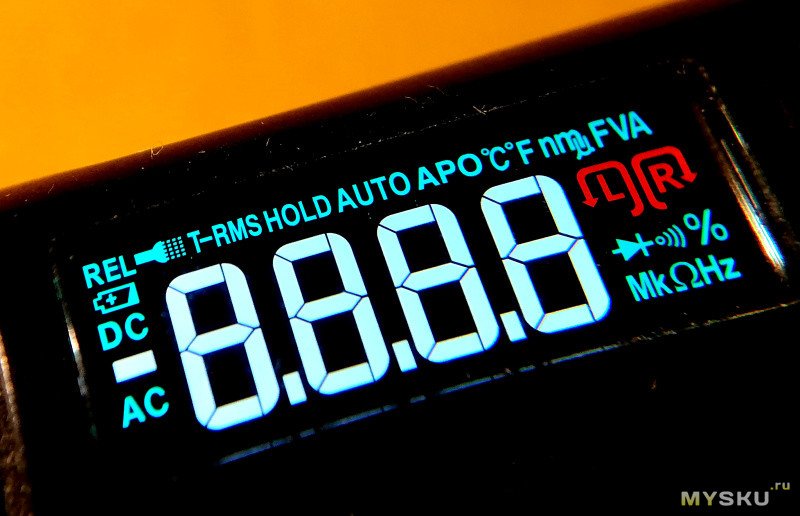

Очень интересно было посмотреть на дисплей. И он ожиданий не обманул: крутил по всякому, есть некоторые углы при которых он выцветает, но читается он отлично под любыми углами. А для меня это самое важное, самый большой его плюс.

Характеристики

Габариты: 153 x 22 мм (без щупов). С щупами — ~200 мм, с учетом изгиба провода будет ~210 мм.
Максимальное утолщение на клипе — 26 мм.
Вес (взвешивал): с батарейками — ~48 грамм, с щупом — 74 грамм.

Питание: 1 AAA;

• Основные режимы измерения:
• Автоматическое определение напряжения постоянного или переменного тока и сопротивления с прозвонкой
• Напряжение постоянного тока
• Напряжение переменного тока
• Ёмкость
• Сопротивление и прозвонка /Проверка диодов
• Температура в градусах Цельсия
• Температура в градусах Фаренгейта
• Частота.
• Дополнительные режимы:
• Детектор скрытой проводки;
• Определение фазы;
• Определения порядка чередования фаз;
• Встроенный фонарик;
• Автоматическое отключение через 15 мин;

Ссылка на инструкцию на русском

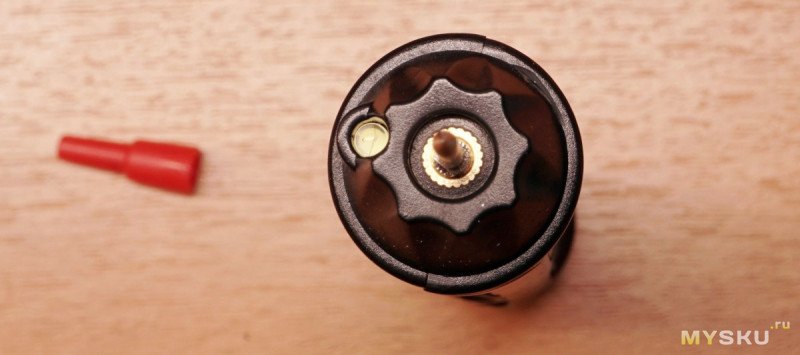

Основной (плюсовой) щуп — съёмный, на резьбе M3. Закрыт красным колпачком (снимается, как у обычного щупа).

Провод минусового щупа в комплекте довольно мягкий. Сопротивление = 110 мОм. Банан щупа — пружинные сегменты на пластиковой основе, в гнезде держится плотно. В принципе в гнездо подошли и хорошо держатся все три щупа, которые у меня есть :)

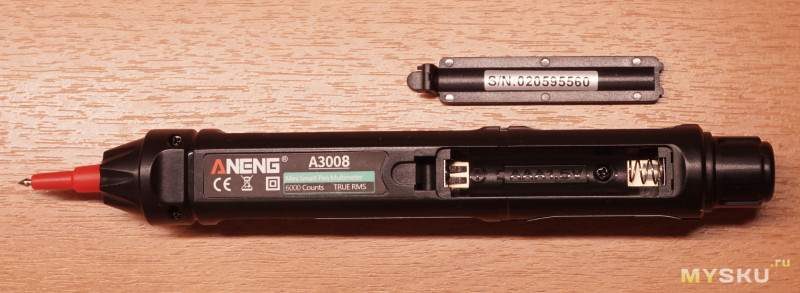

Крышка защёлкивается надежно и открывается без проблем. Под крышкой — отсек под один элемент AAA.

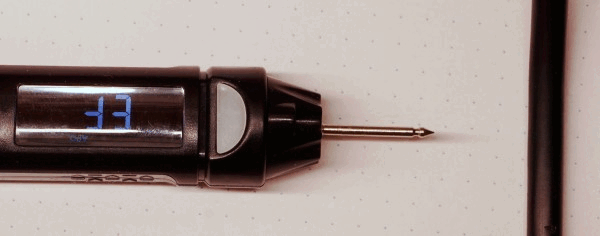

Кстати, тут видно, что основной щуп немного погнут. Косячок. Легко исправляется.

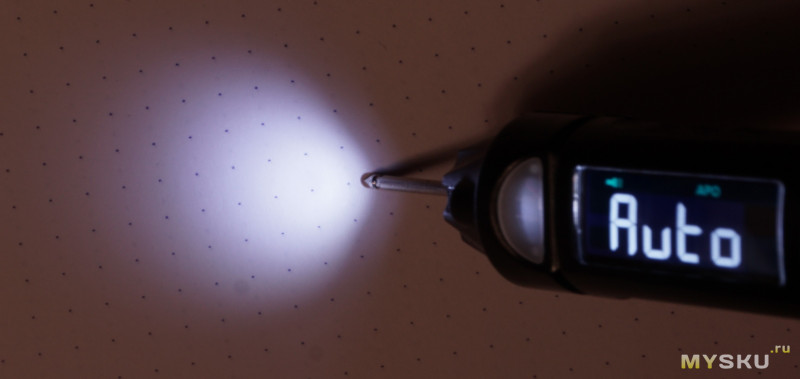

Светодиодный фонарик расположен над основным щупом.

Управление тремя кнопками:

• «Вкл/выкл» ( автоотключение через 15 минут); Select — выбор режима «по кругу», по умолчанию «Авто»
• «HOLD» — заморозка показаний на дисплее
• «N/L/P» — переключение режимов бесконтактного поиска проводки, детектора фазы, определения чередования фаз;
  При длительном нажатии включается и отключается светодиод фонарика

Измерения и использование

После включения — всегда в режиме Авто. При переключении режимов защитное реле щелкает, но не так заметно как у 3003. Дальше кнопкой питания по кругу переключает режимы: Напряжение постоянного тока /Переменного тока / Ёмкость / Сопротивление и прозвонка — Диоды / Температура в градусах Цельсия / В градусах Фаренгейта / Частота.

Такое большое количество режимов на одной кнопке и переключения по кругу — не удобно. Ещё и отдельно выделили Цельсия и Фаренгейта, причём это просто термометр внутри корпуса. Переключать между режимами по кругу несколько раздражает, две кнопки было бы несколько лучше. Ещё лучше (помечтаю) была бы возможность настройки порядка экранов, или вообще возможность отключения лишних. Но — не завезли, размечтался. Зато на hold выделили целую кнопку с единственной функцией.

В автомате, режим измерения замера напряжения /сопротивления переключается не быстро, чуть меньше секунды, далее ещё полсекунды — замер уточняется. Это вполне терпимо для редкого использования. Прозвонка срабатывает автоматически, при сопротивлении цепи менее 50 Ом, определяется довольно долго — около одной секунды или даже ещё чуть дольше. У AN870 ощутимо быстрее — там режим включается специально. В режиме прозвонки у обозреваемого скорость такая же, как AN870, разницы не ощущаю. В результате, у меня уже после нескольких использований сразу выработалась привычка переключать в режим напряжения или прозвонки. Там скорость работы этих функций нареканий не вызывает.

Проверил входное сопротивление тестера при замере напряжения: обещают 10 МОм, намерил 11.1 МОм.
Напряжение прозвонки в автомате — 0.6В, а в режиме прозвонки и диодов уже 3.9В.

Ёмкости измеряет не медленнее чем AN870, приблизительно также. И по времени и по значениям.

Частоту в розетке показывает сразу, даже быстрее AN870.

Режим поиска скрытой проводки работает — на экране отображает количество штрихов, чем ближе к проводу, тем их больше, ещё пищит интенсивнее. Ближе не щуп, а окончание корпуса. Пищит и зажигает индикатор рядом с дисплеем. Подальше — зеленый, поближе — красный. Вблизи три штриха может показывать даже ближе чем четыре.

Из любопытства поводил в районе штробы, в ней кабель под напряжением с очень маленьким током. Видит его только 10 см от розетки. Дальше уже нет. Как и AN3003. Просто кабель под напряжением — видит. Если взяться за основной плюсовой щуп, пищит, все тире включает. Чувствительный. Критически отношусь к этой функции — оч. не дешёвые специализированные приборы и то не всегда корректно это делают. А тут в тестер встраивают. Баловство ;) А с другой стороны — если уж пищит, то точно лучше поискать другое место для отверстия в стене.

Определение фазы — определяет хорошо: горит красный индикатор, прерывисто пищит и на экране отображает почему-то 0L. Может и полезно иметь ещё и встроенную индикаторную отвертку прямо в тестере, мне понравилось.

Чередование фаз как-то он пытается это сделать, но у меня фаза только одна, так-что ему это не удается. Логично.

Фонарик светит очень слабо, но в темноте немного помочь сможет.

Потребление
В «автомате» — 26 — 28 мА, при срабатывании пищалки — до 57мА. Фонарик добавляет всего 6-7 мА. В режиме поиска скрытой проводки поймал пики до 80 мА. Но такое не часто нужно.
Думаю, батарейку будет быстро «высасывать»: плата за читаемый дисплей. Но есть и хороший момент — спокойно работает от NiMh аккумулятора. В инструкции пишут, что должен работать вплоть до 0.8В. Для меня это — однозначный плюс.
Сразу после получения поставил NiMh аккумулятор, напряжение было 1.289В. После средне-активного использования в течение приблизительно месяца на аккумуляторе 1.257В. И пока продолжает уверенно работать.

Тесты измерений
Результаты замеров буду сравнивать с ANENG AN870, которому немного доверяю, существенных для меня отклонений за ним пока не замечал в сравнении с другими «приборами».

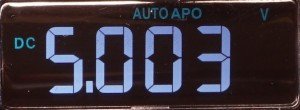

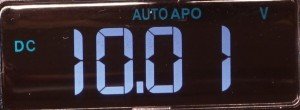

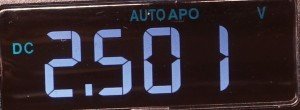

Из «эталонов» у меня только AD684LH появился, вот с него и начнём:

AN3008	AN870

Ну и ещё немного замеров напряжений, что нашел у себя.

Величина	AN3008	AN870
~12 В вторичка трансформатора	11.84	11.832
~220 В в розетке	227.5	228.2
«Уставший» 1.5 В элемент AA	1.293	1.2927
20 В БП	20.04	20.00
35 В БП	35.06	35.00

Сопротивления
Меньше 50 Ом определяет как замыкание и пищит — режим прозвонки, но само значение сопротивления при этом на дисплее отображается.

Величина	AN3008	AN870
0.1 Ом	0.0 — 0.1 Ом	0.15 Ом (Щупы ~70мОм)
0.33 Ом	0.30 Ом	0.37 Ом
1 Ом	0.9 Ом	1.05 Ом
10 Ом	10.1 Ом	10.03 Ом
47 Ом	47.3 Ом Пищит	47.14 Ом
51 Ом	50.5 Ом Не пищит	50.28 Ом
100 Ом	99.3 Ом	98.91 Ом
510 Ом	515.1 Ом	0.5129 кОм
1 кОм	0.996 кОм	0.9972 кОм
10 кОм	9.96 кОм	9.999 кОм
100 кОм	100.2 кОм	100.52 кОм
1 МОм	0.980 МОм	0.9830 МОм
4.7 МОм	4.823 МОм	4.838 МОм

Ёмкости и частота
Ёмкости по времени измеряет приблизительно одинаково: 6800 мкФ ~10-12 сек., 100мкФ ~6-7 сек. 4.7 мкФ ~5 сек., меньше 1 мкФ — меньше 1 сек.

Величина	AN3008	AN870
6800 мкФ	6.577мФ	6.603мФ
2200 мкФ	2.281мФ	2.273мФ
100 мкФ	104.8мФ	104.7мФ
4.7 мкФ	4.541мкФ	4.550мкФ
100 нФ	90.66нФ	90.25нФ
1 нФ	0.934нФ	0.983нФ
0.1 нФ	0.098нФ	0.128нФ
20 пФ	0.024нФ	0.034нФ
50Гц в розетке	49.95Гц	49.96Гц

Напряжения немного завышает, чем выше напряжение, тем больше отклонение.
В пФ довольно разные результаты. 0.1 Ома показывает нестабильно, «прыгает» с 0 на 0.1. В остальном, вроде отклонения терпимые, не метрологу пользоваться, думаю, можно.

А что внутри?

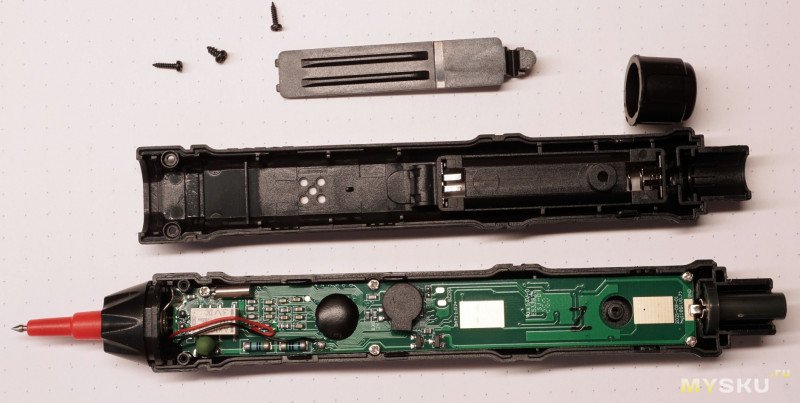

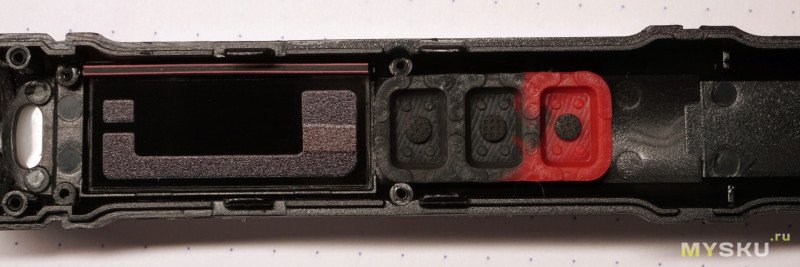

Разобрать было интересно, хотя в предыдущем обзоре его уже разбирали. Открутить три мелких шурупа, снять со значительным усилием верхнюю крышку, где контакт минусового щупа. Отклеить наклейки по бокам и расщёлкнуть защелки.

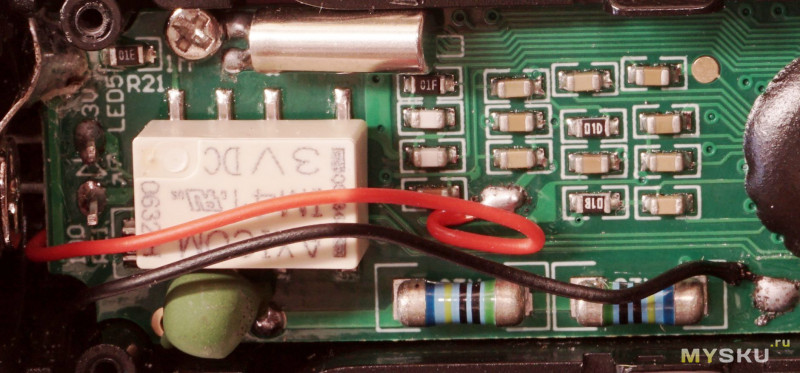

Плата крупнее. Реле коммутации входа AXICOM, негромко щелкает при автоматическом изменении режима. Чип залит кляксой.

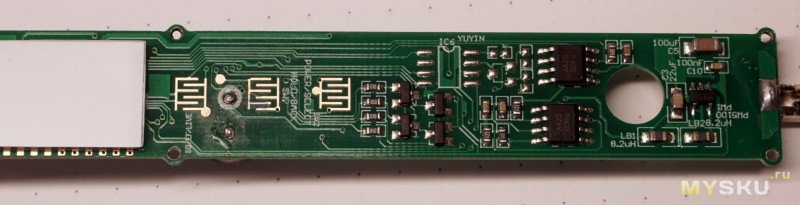

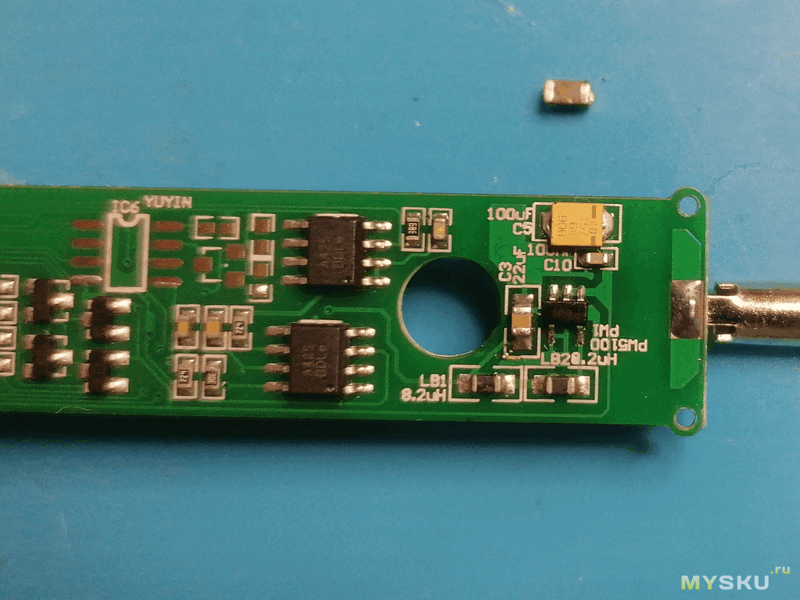

Ещё пять мелких шурупчиков и можно вытащить плату. На обратной стороне кроме рассеивателя подсветки дисплея и небольшого количества неотмытого флюса есть еще два ОУ LMV358 и PW5100 — повышающий DC-DC.

Дисплей с контактами платы контактирует через резинку с проводящим шлейфом.

Плата собрана в целом аккуратно, мне придраться тут не к чему.

Выводы

Тестер брался в дополнение, как второй к мультиметру «нормального» формата и мне такой формат ручки очень понравился. Уже успел попользоваться и однозначно буду дальше, доволен им. Больше всего понравился отличный дисплей, видный под любым углом. Мне с моим зрением отлично видны все замеры. Размер понравился тоже — очень тонкий, в руках держать удобно.

Точности для моих задач достаточно.

Некоторая «тормознутость» автомата меня уже не очень бесит, устраивает, тем более, что в автомате крайне редко использую, легко вообще бы без него обошёлся. Скорость прозвонки в выбранном режиме меня устраивает более чем. Тут ничем не хуже AN870.

Но вот переключение функциональных экранчиков это минус. Их много и жать на кнопку приходится много раз. А если торопишься — запросто проскакиваешь мимо — и по новой. Для меня — откровенный косяк, до сих пор не привык, а придется :( Мне бы было идеально только три экрана: DC, AC и прозвонка-сопротивления. Эх, нет в жизни совершенства.

За классный дисплей приходится платить — думаю, что с таким потреблением, батарейки он будет жрать довольно быстро. Зато прекрасно работает от одного NiMH аккумулятора, а у меня их имеется с запасом.

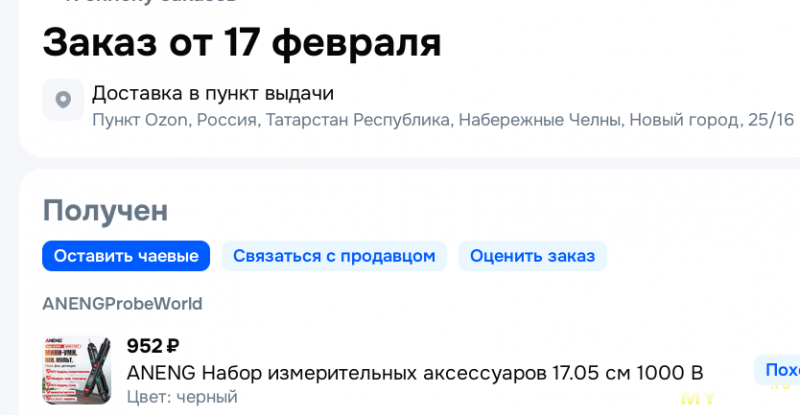

Пока писал обзор, лот разобрали, ссылку поставил на другой. Вариантов на O3 довольно много и за такую стоимость считаю очень хорошим приобретением: достоинства для меня однозначно перекрывают его недостатки. Среди лотов попадаются даже за 600-700р. но и отзывы попадаются, что прислали не ANENG, а что-то очень похожее с 4000 отсчетов, так-что будьте внимательны :)

Уверен, что чего-то упустил или в чем-то ошибся. Буду благодарен комментаторам и их полезным комментариям, из них я узнаю много нового ;)
