Мультиметр DT ANENG A3003: недорогой тестер в формате ручки

Покупался для офиса, взамен DT-830, нужен бывает хоть и редко, но метко ;) Поскольку в офисе он используется нечасто, то выбирался из «бюджетных». Ещё подумалось, что в формате ручки будет удобнее. Под катом — краткий обзор функций и тестирование. И хотя внутри тестера за 600₽ вряд-ли может быть что-то интересное, всё равно разберу — любопытно же.

Зачем?

Задач для тестера у нас в офисе совсем немного и они очень простые — иногда требуется проверить напряжение аккумулятора для ИБП, напряжение в удлинителе, в розетке. Изредка даже что-то прозвонить. И всё это ещё и требуется очень нечасто. Дома, после покупки ANENG AN870, старый DT-830 стал не особо и нужен. Поэтому, когда в офисе впервые потребовался тестер, то просто отнёс его на работу. Там он больше 5 лет удовлетворительно справлялся. Недавно, в очередной раз нужно было проверить напряжение на свинцовом аккумуляторе ИБП и тестер показал какую-то ерунду, а если сменить полярность замера, то и вовсе экран отключался. Сначала подумал, что разрядилась крона, но после её покупки и замены, поведение тестера не изменилось, он вел себя абсолютно неадекватно. Вопрос его ремонта у меня даже не возник — просто решил заменить его. Поскольку для дома уже давно подумываю о приобретении тестера, формата «ручки», то решил сначала на работу такой взять. Посмотрел на Али, ANENG A3003 там, в принципе, недорогой — меньше 1000₽. Глянул на Озоне, а там он и вовсе за 600₽ попался. Решил, что для офиса пойдет, а заодно и попробую этот формат. Ну и заказал его с Озона.

Характеристики и внешний вид

диапазон	точность ±(% от показания + количество младших значащих разрядов)	разрешение
Постоянный ток: 4 В / 40 В / 400 В / 600 В	±(0.8% + 3), 600 В: ±(1% + 3)	1 мВ, 600 В: 1 В
Переменный ток: 4 В / 40 В / 400 В / 600 В	±(1% + 3), 600 В ±(1.2% + 5)	1 мВ, 600 В: 1 В
Входное сопротивление при измерении постоянного и переменного тока	10МОм	40-400 Гц
Сопротивление: 4 кОм / 40 кОм / 400 кОм / 4 МОм / 40 МОм	±(1% + 5), 40 МОм: ±(1.2% + 8)	1-10-100Ом, 1-10кОм
Емкость: 4 нФ / 40 нФ / 400 нФ / 4 мкФ / 40 мкФ / 400 мкФ / 4 мФ	±(3% + 5), 4 мФ: ±(5% + 10)	1-10-100 пФ, 1-10-100 нФ, 1 мкФ
Частота: 40 Гц / 400 Гц / 4 кГц / 40 кГц / 400 кГц / 4 МГц	±(0.8% + 8), 4 МГц ±(1.2% + 8)	0,01-0,1-1-10-100 Гц, 1 кГц

Функция детектора скрытой проводки;
Встроенный фонарик и подсветка ЖК-дисплея;
Автоматическое отключение: через 15 мин;
Питание: 2 батареи AAA;
Габариты: 204 x 39 x 24,4 мм.
Вес (взвешивал): с батарейками — 91 грамм, с щупом — 114 грамм.

На коробке изображен какой-то безымянный тестер, явно не то, что там внутри.

Даже усомнился, и чуть не оставил его в ПВЗ, но наклейка Озон говорит, что там таки ANENG A3003.

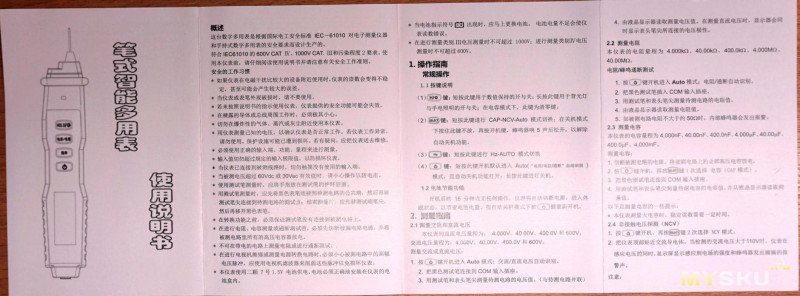

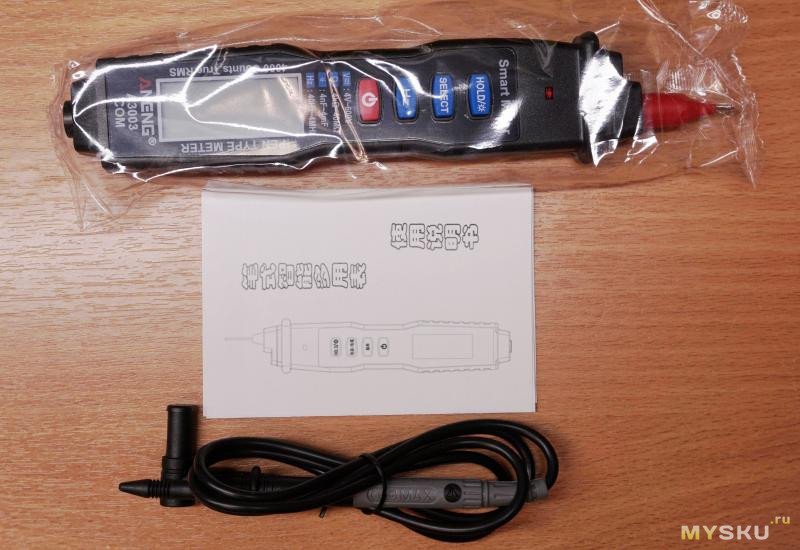

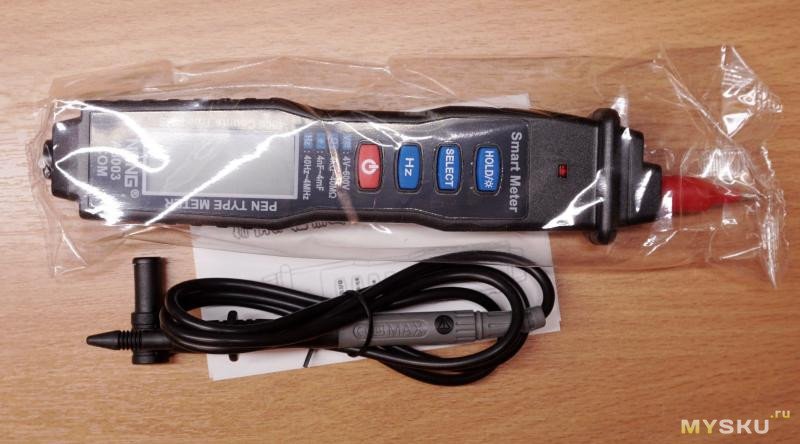

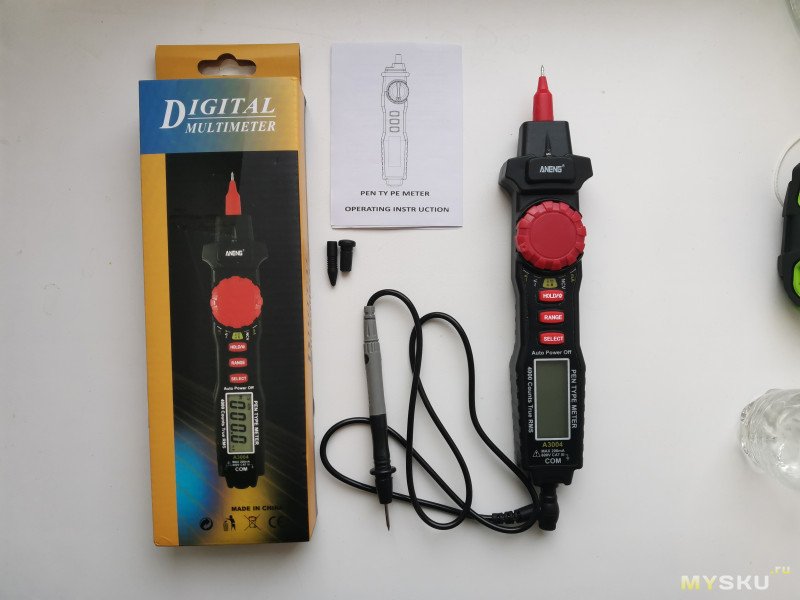

Внутри и правда, он. А также инструкция и щуп.

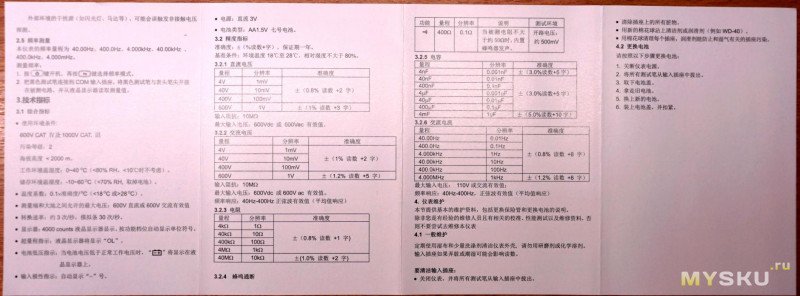

Ссылка на инструкцию на русском

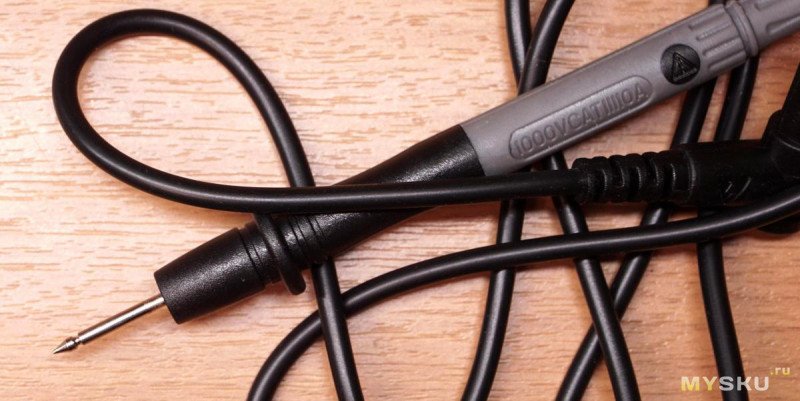

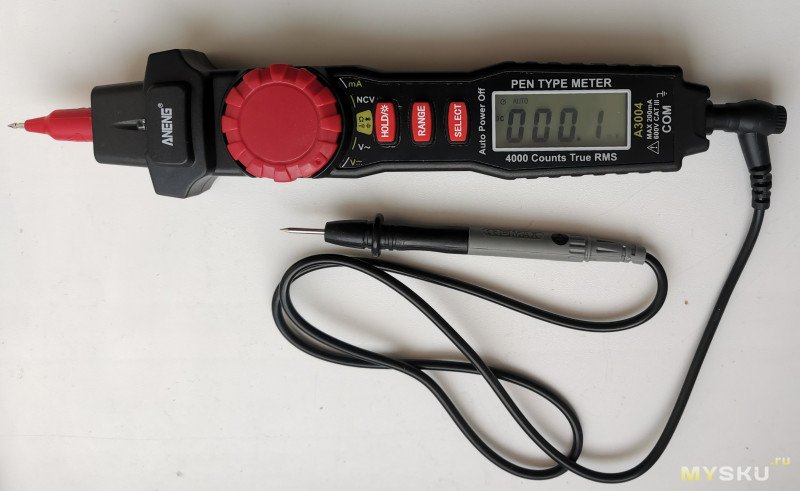

Основной (плюсовой) щуп — не съёмный, закрыт красным колпачком (снимается, как у обычного щупа). Щуп (минусовой) в комплекте — подстать мультиметру: сам щуп терпим, а вот провод с ПВХ изоляцией очень дешёвый и плохо гнущийся. Можно и таким пользоваться, но лучше конечно заменить.

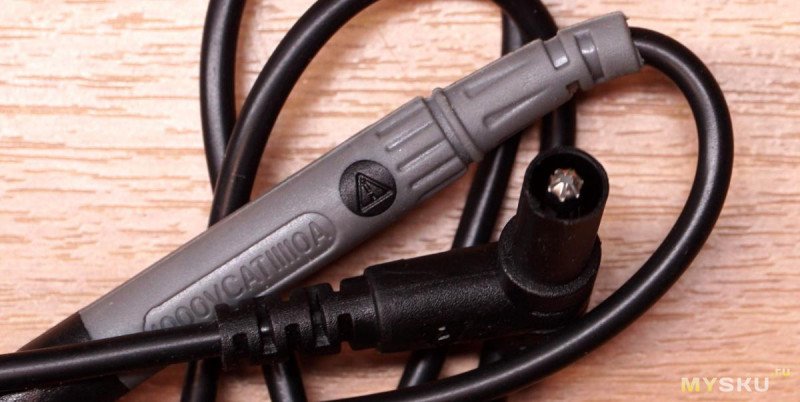

Банан щупа — пружинные сегменты на пластиковой основе, в гнезде держится плотно.

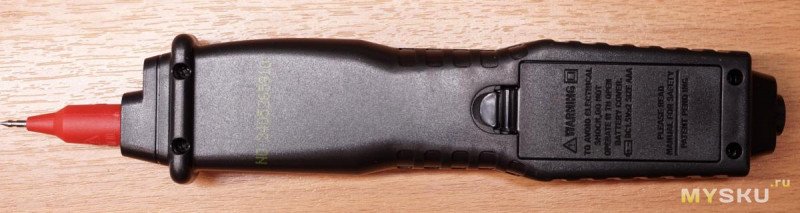

На обратной стороне четыре шурупа, скрепляющих корпус, и крышка батарейного отсека.

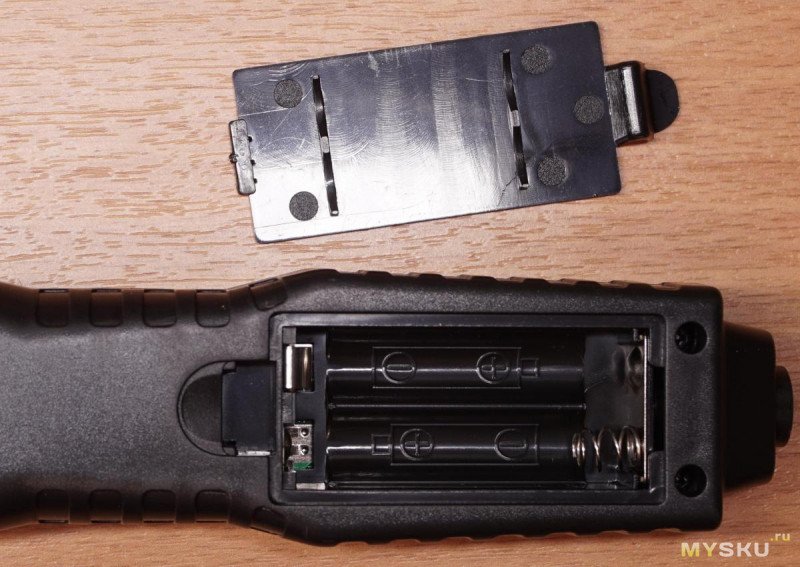

Крышка защёлкивается надежно и открывается без проблем. Под крышкой — отсек под два элемента AAA.

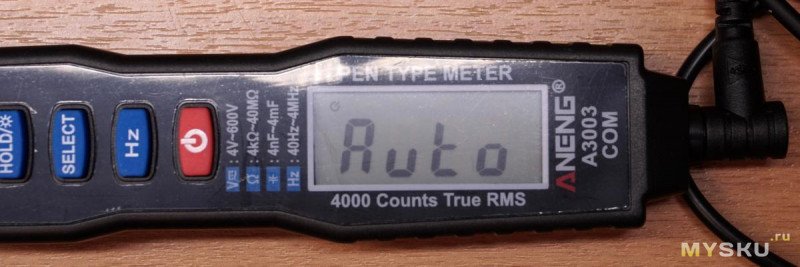

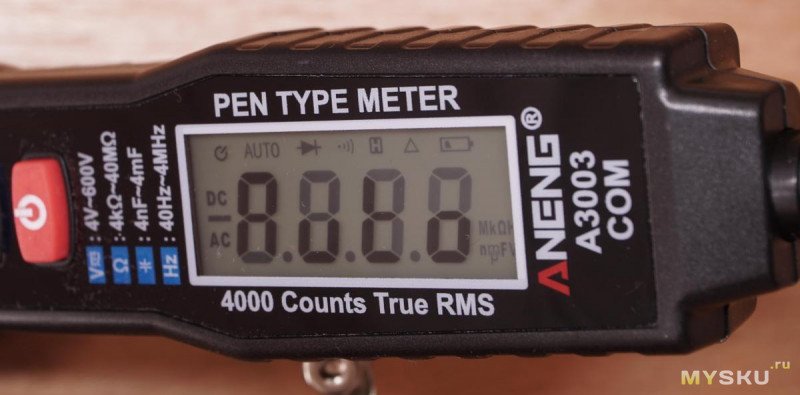

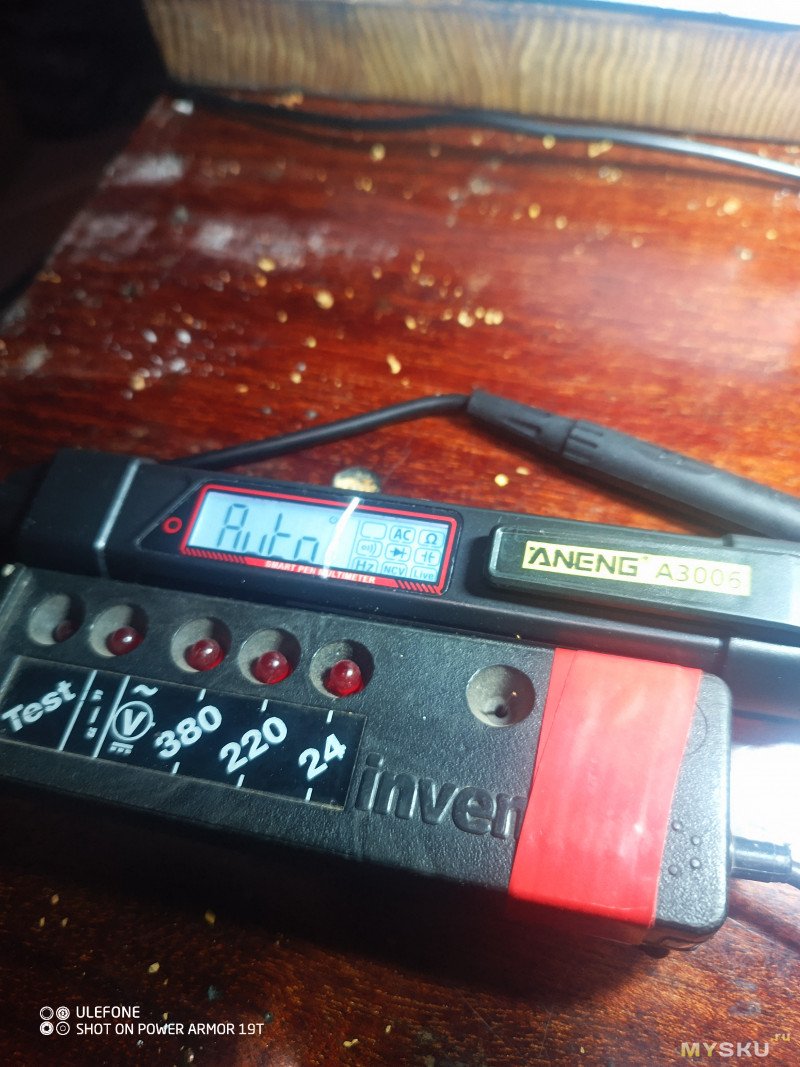

Дисплей ужасен почти такой же как у DT-830. Горизонтальные углы обзора в целом неплохие, а вот вертикальные, особенно учитывая формфактор ручки, хотелось бы лучше. После включения на тестере всегда режим «Auto».
Наклонил тестер на ~30 градусов к столу и уже практически не разобрать, что он там показывает.

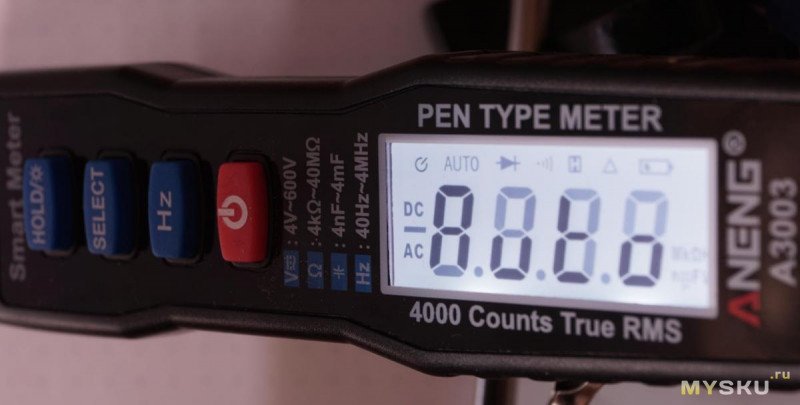

Включение подсветки ситуацию почти не улучшает.

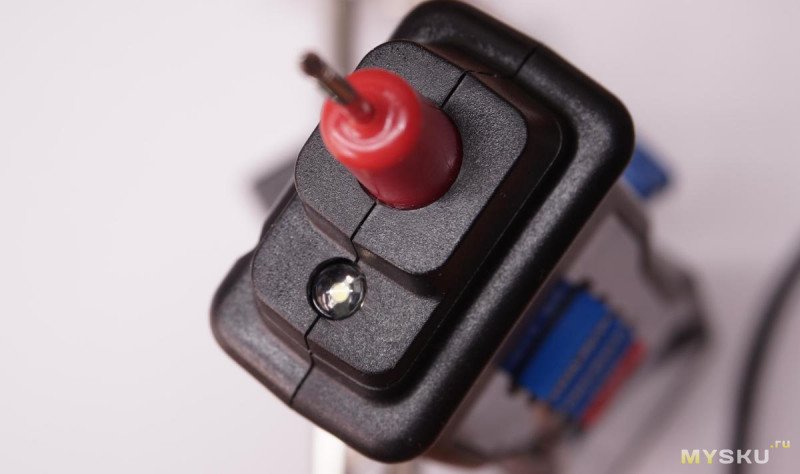

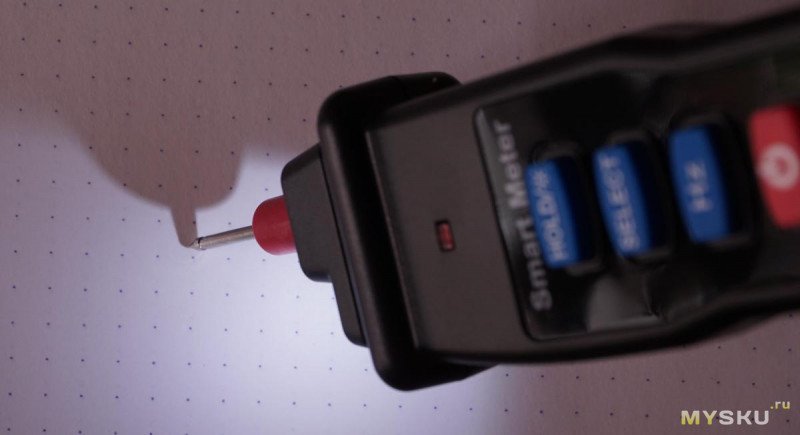

Светодиодный фонарик расположен под основным щупом. Даже есть подобие светорассеивающей линзы.
И от неё есть какая-никакая польза, хоть светодиод и слабенький.


Управление примитивное, всего 4 кнопки:

• «Вкл/выкл» ( автоотключение через 15 минут);
• «Hz» — переключение в режим измерения частоты;
• «SELECT» — выбор режима, по умолчанию «Авто», можно переключить для измерения конденсаторов и в режим «детектора скрытой проводки»;
• «HOLD» — заморозка показаний на дисплее, а при длительном нажатии включается подсветка дисплея и фонарик под основным щупом. Подсветка отключается автоматически, спустя пять минут

После включения — всегда в режиме Авто. При переключении режимов щелкает защитное реле, такая дополнительная звуковая индикация. Режим измерения замера напряжения /сопротивления переключает не быстро, но вполне терпимо — чуть меньше секунды, далее ещё полсекунды — замер уточняется. Прозвонка срабатывает автоматически, при сопротивлении цепи менее 50 Ом и также, около одной секунды. У AN870 ощутимо быстрее — но там режим включается специально. После него у обозреваемого помедленнее, но меня не бесит. Для нечастого использования — норм, для дома хотелось бы побыстрее. Пищание дополнительно отображается индикаторным светодиодом.

Ёмкости измеряет не медленнее чем AN870, приблизительно также. И по времени и по значениям.

Частоту в розетке показывает сразу.

Режим поиска скрытой проводки как-то работает — пищит и моргает индикаторным светодиодом в районе розетки или выключателя. Из любопытства поводил в районе штробы, в ней кабель под напряжением с очень маленьким током — не видит. Просто кабель под напряжением — видит. Моргает и пищит чаще в непосредственной близости, реже не удалении ~10 см. В общем игрушка, может иногда и пригодится.

Замеры

У меня нет эталонов, есть ANENG AN870, которому я доверяю с известной долей скепсиса, но в сравнении с другими «приборами» он пока в существенных отклонениях замечен не был. Так что вот с ним и сравню.

Напряжения и сопротивления

Величина	AN3003	AN870

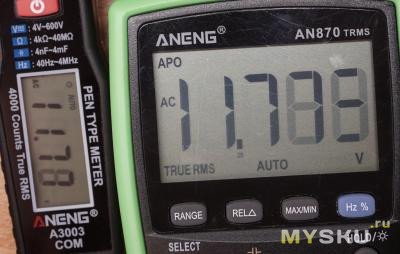

~12 В вторичка трансформатора	11.77	11.773

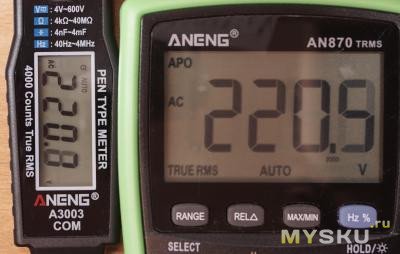

~220 В в розетке	220.7	220.9

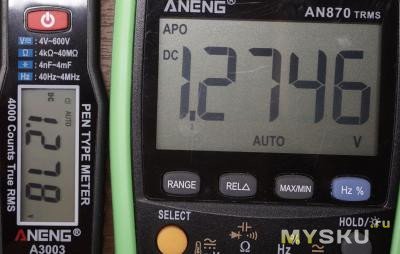

1.2 В NiMh AAA	1.278	1.2746
1.5 В элемент AA	1.601	1.5979
9 В крона	9.87	9.858

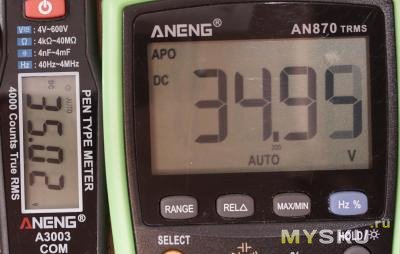

35 В БП	35.02	34.95

Сопротивления, меньше 50 Ом определяет как замкнутую цепь и пищит — режим прозвонки, но само значение сопротивления при этом на дисплее отображается.

Величина	AN3003	AN870
1 Ом	0.001 кОм	1.26 Ом
10 Ом	0.010 кОм	10.19 Ом
47 Ом	0.045 кОм	46.98 Ом
51 Ом	0.050 кОм	50.58 Ом
100 Ом	0.098 кОм	99.03 Ом
510 Ом	0.513 кОм	0.5128 кОм
1 кОм	0.999 кОм	0.9995 кОм
10 кОм	9.75 кОм	9.776 кОм
100 кОм	100.2 кОм	100.41 кОм
1 МОм	0.993 МОм	0.9958 МОм
4.7 МОм	4.80 МОм	4.803 МОм

Ёмкости и частота
Ёмкости по времени измеряет приблизительно одинаково: 2200 мкФ ~ 10 сек., 4.7 мкФ ~ 5 сек., меньше 1 мкФ — меньше 1 сек.

Величина	AN3003	AN870
3300 мкФ	3.483мФ	3.294мФ
2200 мкФ	2.262мФ	2.219мФ
4.7 мкФ	4.25мкФ	4.320мкФ
100 нФ	99.1нФ	99.68нФ
1 нФ	1.01нФ	1.052нФ
20 пФ	0.024нФ	0.034нФ
50Гц в розетке	49.8Гц	50.03Гц

Для самых больших и самых мелких ёмкостей почему-то отличия больше. В остальном, для меня, отклонения несущественные, вполне можно пользоваться.

А что внутри?

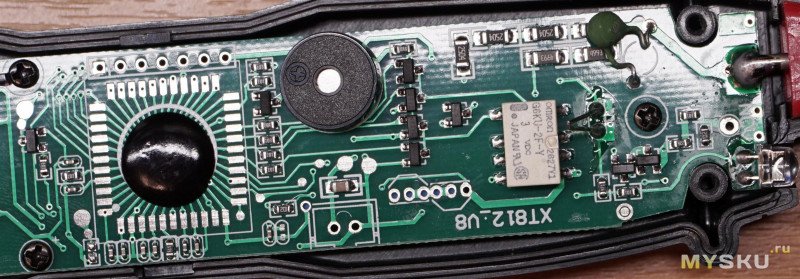

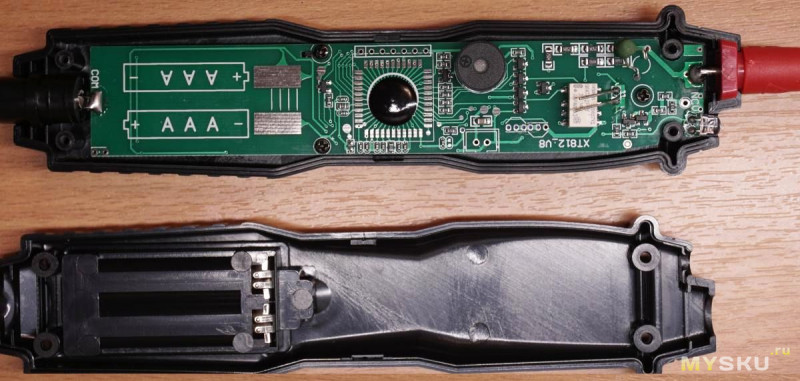

Внутри, если честно ничего интересного не ожидал. И не ошибся. Разбирается легко — четыре мелких шурупа откручиваются мелкой крестовой отвёрткой. Видно защитное реле, приятно щелкает при автоматическом изменении режима. Чип — в виде залитой кляксы.
У светодиода индикации прозвонки забыли откусить ножки, так и оставили. Плата крупнее.

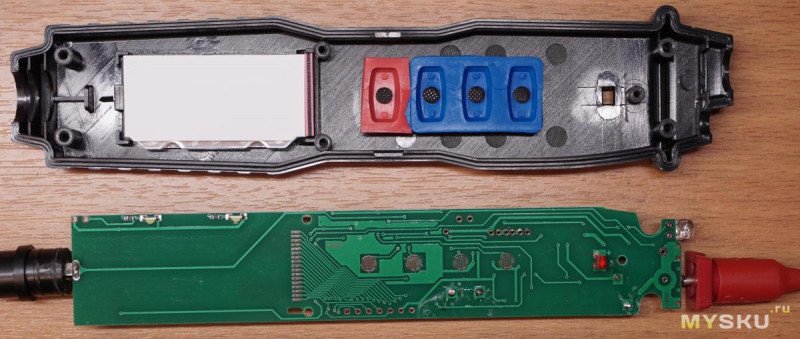

Дисплей с контактами платы контактирует через резинку с проводящим шлейфом. Виден красный светодиод индикации прозвонки и детектора скрытой проводки. Больше, кроме плохо смытого флюса, на обратной стороне платы ничего интересного нет.
В общем, внутренний мир уныл и печален типичен для столь недорогого мультиметра.

Выводы

В принципе для моих задач в офисе этот тестер даже избыточен. Напряжение измеряет, отклонения для меня более чем удовлетворительны. При такой стоимости ничего лучшего от него не ожидал.
Отмечу, светодиод подсветки, иногда может быть полезен. Детектор скрытой проводки слаб и я бы ему особо не доверял, но иногда может и пригодится, если уж пищит, то точно что-то там есть.

По поводу автомата. Вообще, для офиса это плюс, учитывая навыки тех, кто им пользуется. Поскольку ток он измерять не умеет, а напряжение или сопротивление определяет автоматом, то и померить «ток в розетке» им не выйдет. Что для офиса скорее хорошо, потому, что пользуюсь им не только я, и вполне допускаю, что 830-ый так и помер. В целом же, скорость работы этого автомата не такая уж и медленная. Я б даже сказал, что удовлетворительная. Прозвонки ждать приходится около секунды, и это терпимо для редко используемого мультиметра.

Не понравился дисплей, у него с углами обзора не очень. Учитывая формат ручки, иногда может оказаться, что смотреть приходится под таким углом, когда ничего не видно. И это для меня самый большой его недостаток. В случае офиса придется изредка потерпеть, но для дома надо будет внимательнее отнестись к выбору.

А вот в целом, формат ручки мне оказался очень удобен — при моей одновременной и дальнозоркости и близорукости это прям супер здорово — видеть результат рядом с точкой замера: так намного удобнее. Для дома теперь однозначно буду выбирать подобный.

Пока писал обзор, разобрали, ссылку поставил на другой лот. Но там где брал, появлялся ещё дешевле, так что лучше поискать.
