Добавляем блютус в магнитолу "по красоте"

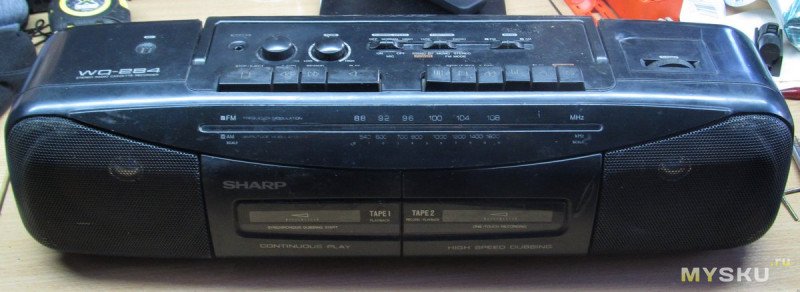

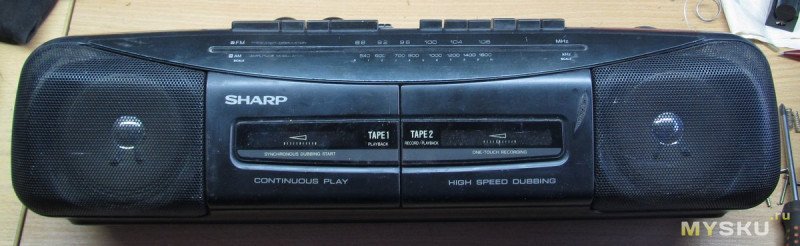

Прикупил я как-то по случаю старую магнитолку и решил естественно встроить в нее блюпуп. Должен сказать, что я очень уважительно и бережно отношусь к таким вот древностям, и при любых переделках стараюсь минимально вредить внешнему виду. Поэтому всяческие варварские методы типа врезки готового модуля в крышку подкассетника и подключение его выхода вместо кассетника — категорически не приемлю. Поэтому постараюсь на примере данной магнитолы показать какие именно методы встраивания блютуса я считаю правильными и приемлемыми.

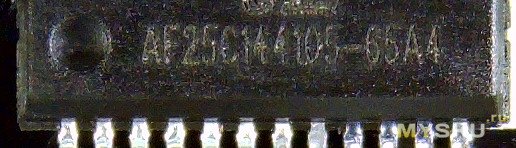

Сам модуль VHM-314 я брал по ссылке в шапке, и говорить о нем особо нечего — модуль как модуль, события озвучиваются звуками, а не голосом, подключение идет только по профилю A2DP, микрофон даже если подпаять — увы, гарнитурой он не станет. Маркировка чипа вот:

Судя по всему это AC6965A, а значит из кодеков — SBC и AAC

Jerry Bluetooth audio chip AC6965A, equipped with a high-performance 32-bit CPU, the chip comes with 4M-bit flash,
Support: MP2, MP3, WMA, APE, FLAC, AAC, MP4, M4A, WAV, AIF, AIFC; 10-segment sound effects can be adjusted;
Jerry's Bluetooth headset chip AC6965A is compatible with V5.1+BR+EDR+BLE; the Bluetooth headset chip is packaged in QSOP24.

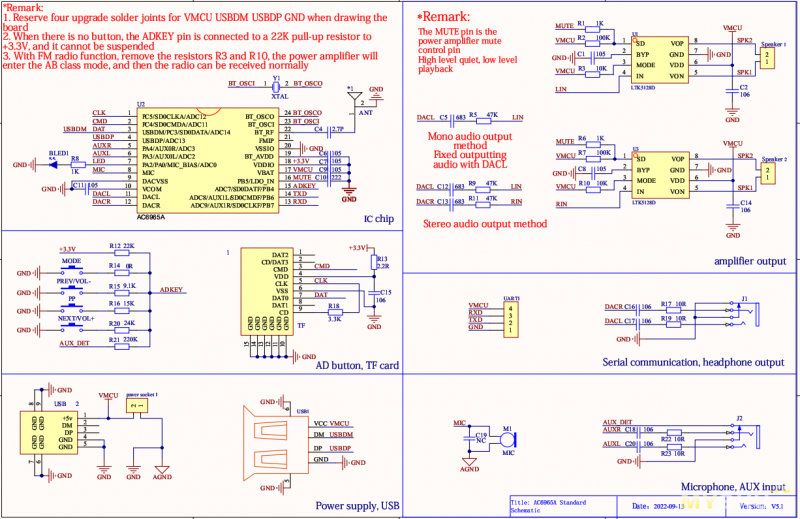

Типовая схема вот

Теперь магнитолка.

Косметика на 4 с минусом. По техничке — надо бы поменять регулятор громкости, и есть потери в лентопротяжках.

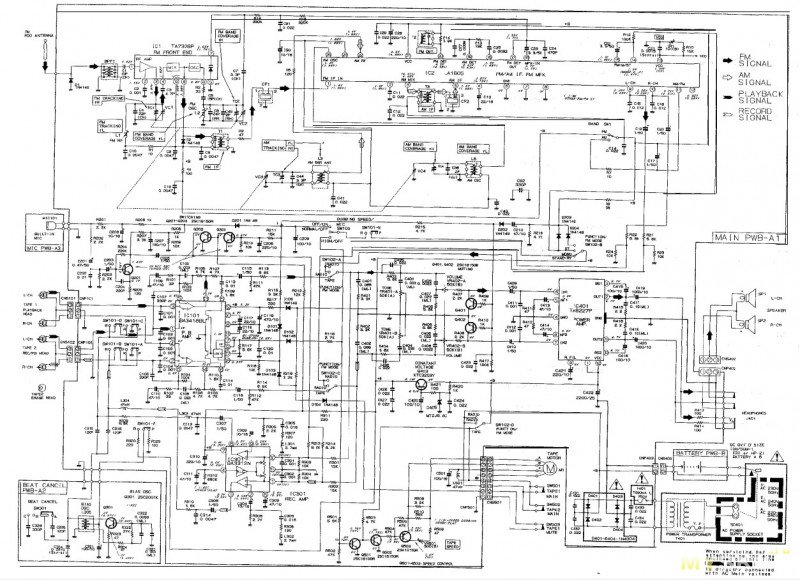

Переключатель режимов работы тут на три положения, магнитофон, радио моно, радио стерео. Интересно. Изучаем схему

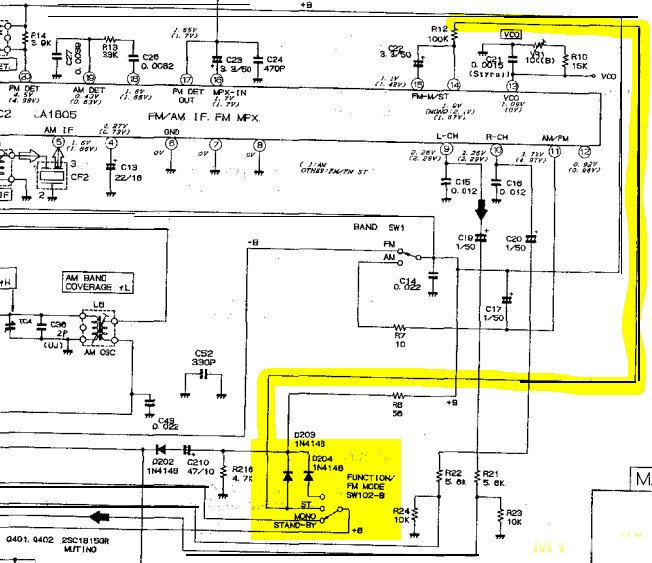

… и видим что сигнал с радио и питание радио запараллелены для двух из трёх положений, а в одном из них дополнительно подается + на одну из ног микросхемы тюнера для принудительного включения монорежима.

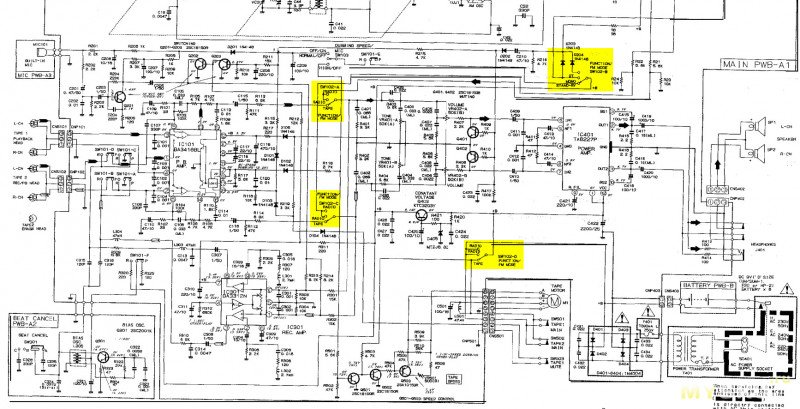

И значит мы можем пожертвовать режимом моно, использовав одно из положений для режима блютус. Я выбрал среднее.

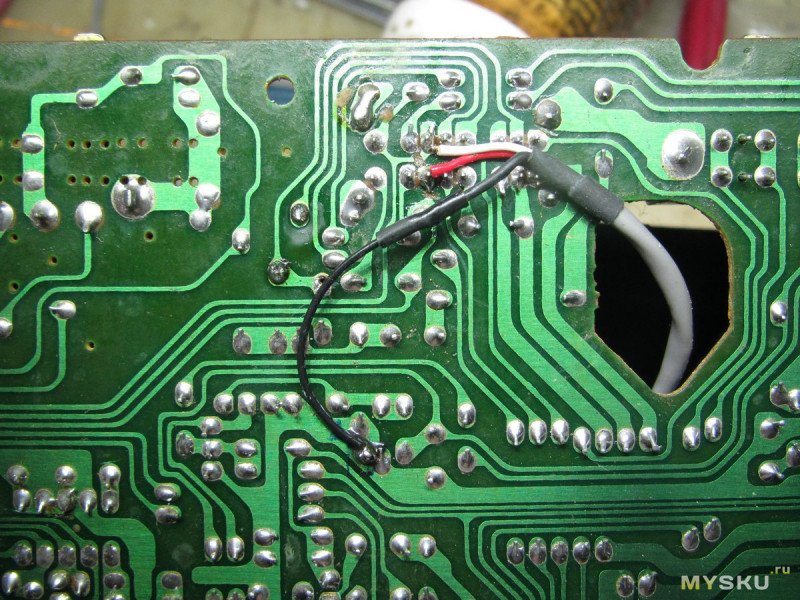

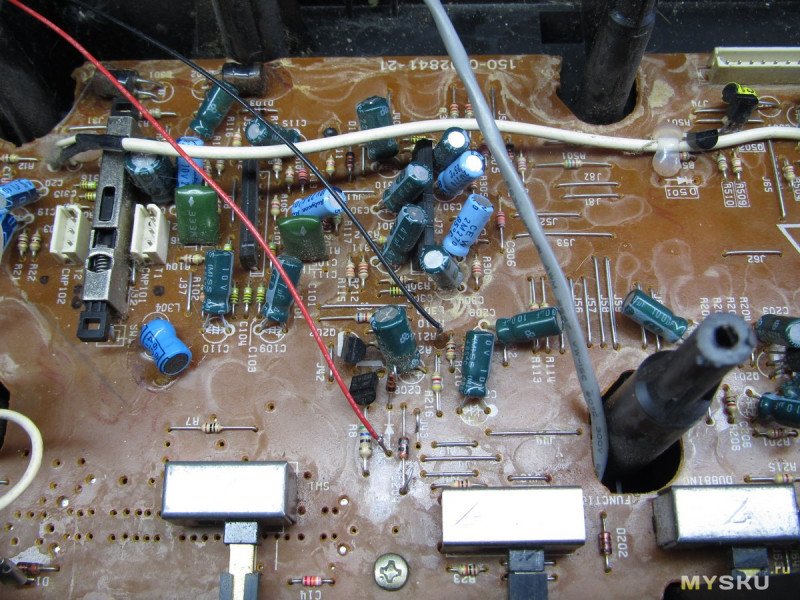

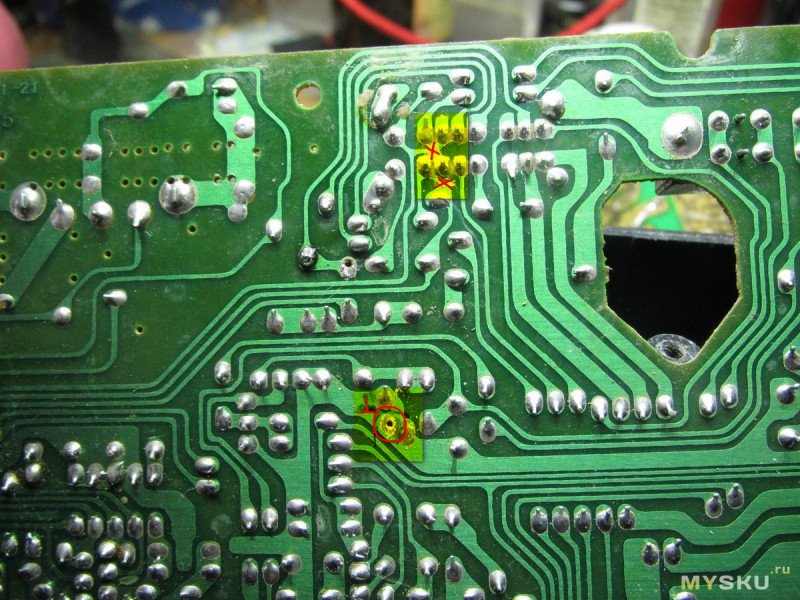

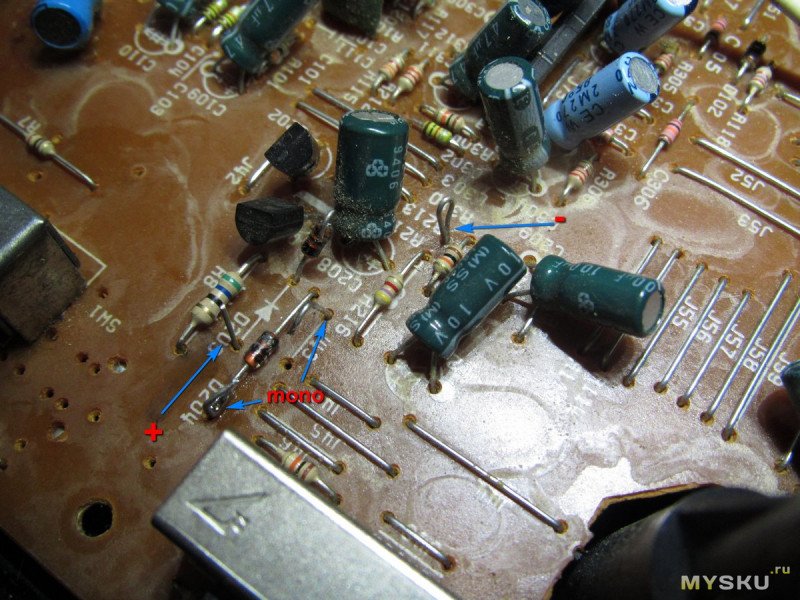

На плате нужно отпаять перемычку и диод, перерезать две дорожки и просверлить отверстие — это будет массовый контакт

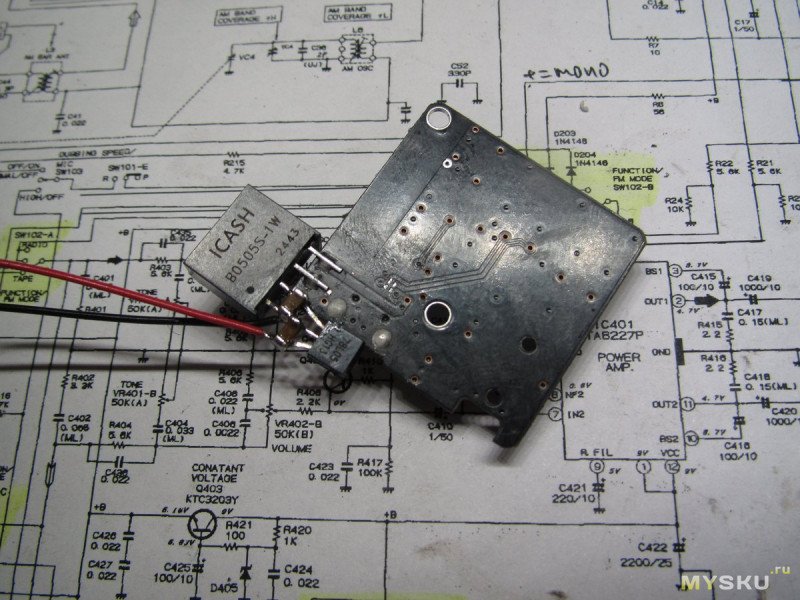

Для питания я применил во-первых 78L05, а во-вторых изолированный DC-DC со входом и выходом по 5В. на входе 78L05, между ним и преобразователем и за преобразователем поставил керамику на 10мкФ

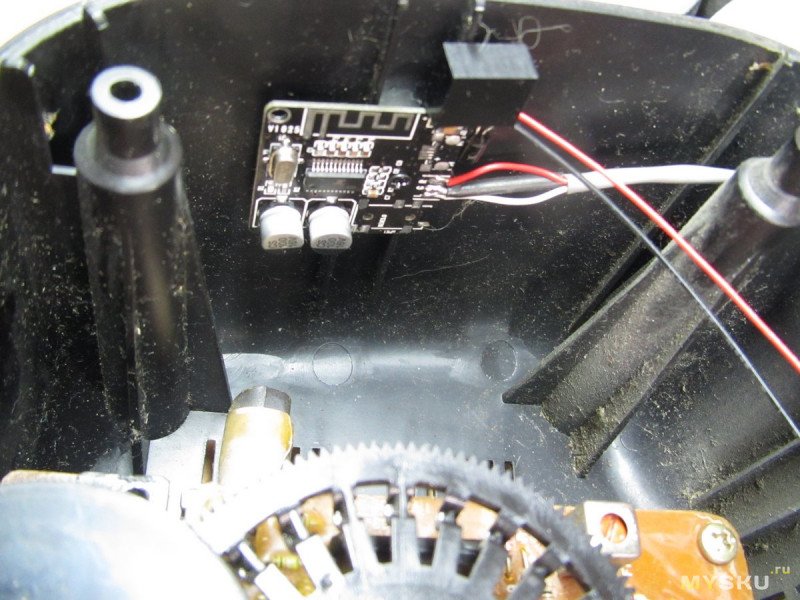

Сам блютус прикрутил к боковой стенке, предварительно приклеив туда кусочек пластика с отверстием, в которое я и вкрутил винтик держащий плату. Можно и на термосопли.

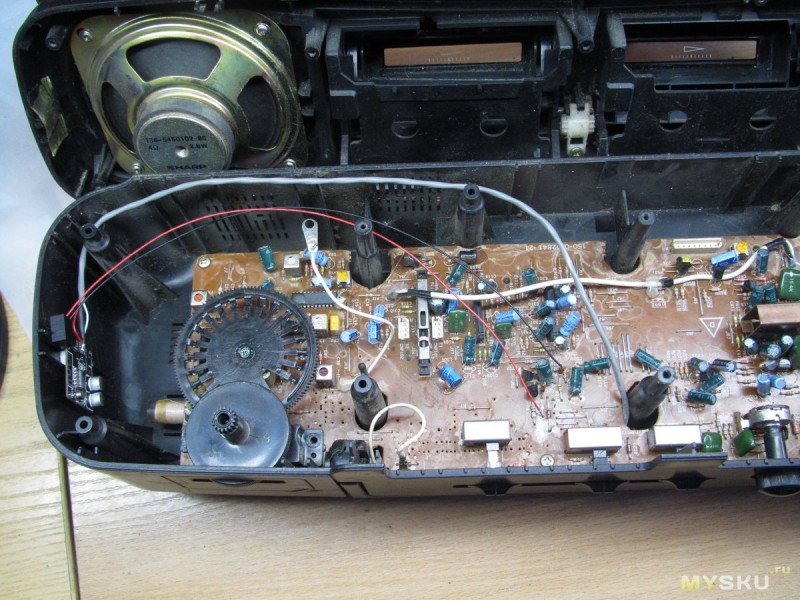

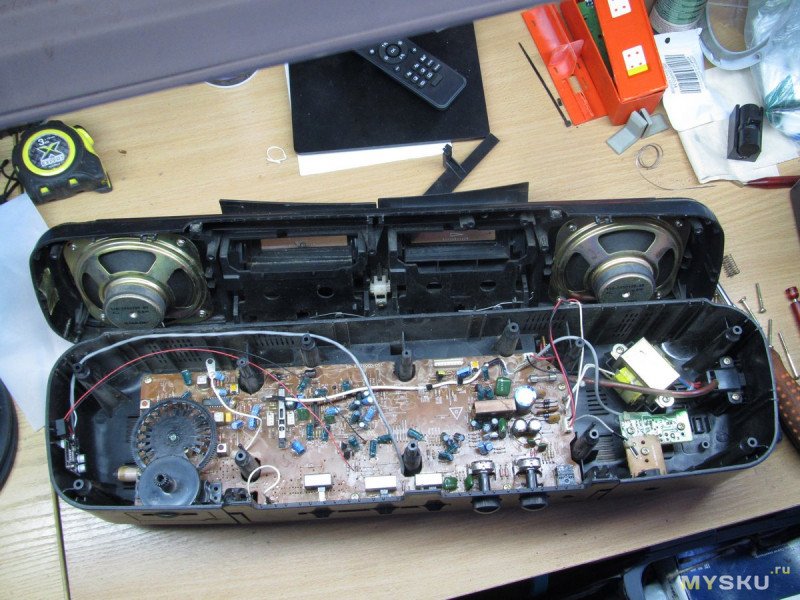

В целом компоновка выглядит так:

немного детальнее

По работе — левое положение переключателя это кассеты и выкл, в среднем подается питание на модуль блютус, в правом блютус отключается и включается приемник. При работе как ни странно есть незначительные помехи от блютуса, которые не исчезают даже при питании от внешней батарейки. Возможно надо по звуку каких дросселей поставить, но скорее всего что нет смысла заморачиваться.

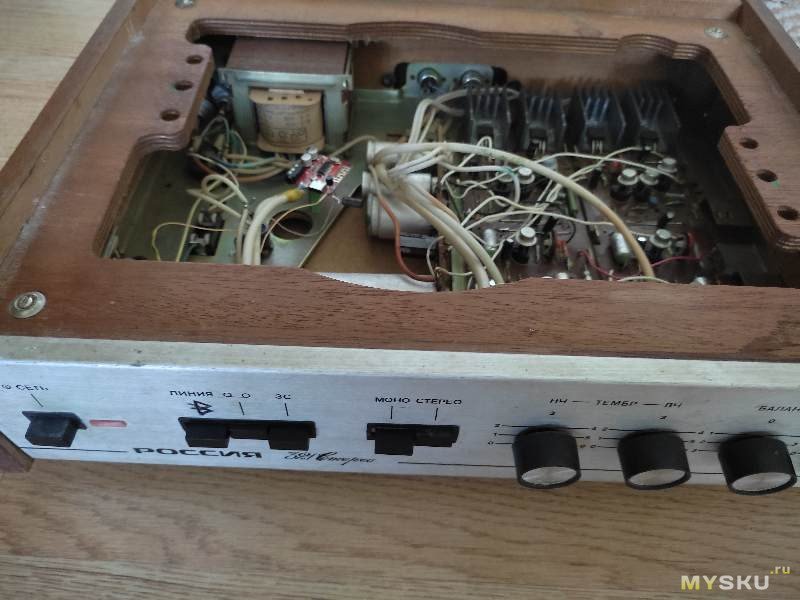

Надеюсь, данная заметка достаточно подробно описывает процесс модификации магнитолы. С высокой вероятностью схемотехника других моделей максимально похожа (если переключатель моно-стерео совмещен с переключателем режима работы магнитофон/радио), в любом случае направление понятно. Переключатель моно-стерео в виде кнопки с фиксацией теоретически можно поставить между переключателем режима работы и скорости записи, но я этого делать пока не стал. А можно и куда-то на заднюю стенку вынести.

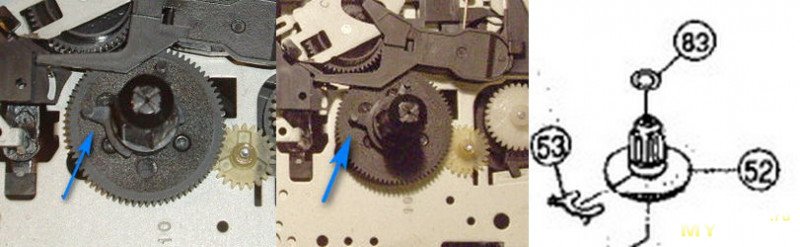

А теперь хочу попросить помощи зала. Мне нужно узнать как называется деталюха под номером 53 на картинке ниже. Это такая скобочка с усиками, которая при вращении правого приемного узла нажимает на лапку автостопа не давая ему срабатывать. Кстати, правильное название детали номер 52 тоже можете написать, в том числе и на английском. В идеале — не отказался бы и от размеров этой самой детали 53, я думаю что напечатать ее на принтере не проблема. Тут еще и сам приемный узел как-то слабо вращается, надо будет разбираться что с ним не так…

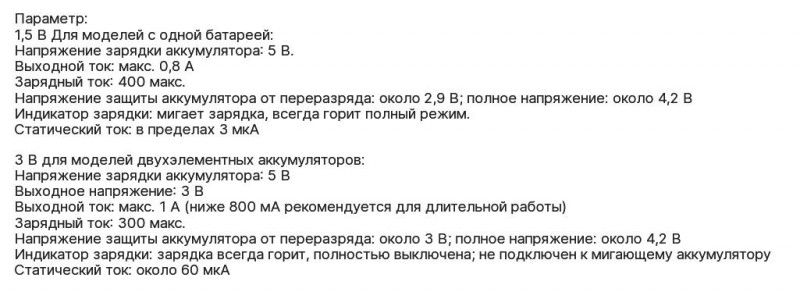

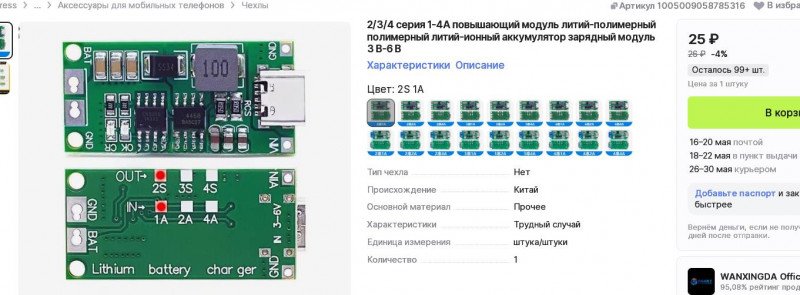

И второй вопрос — дайте пожалуйста название или ссылку на модуль для зарядки акума 2S, который не питается от оного акума при пропадании внешнего питания. Потому что мне естественно захотелось в данной магнитоле литиевую батарею и зарядку через родной провод от сети 220В, но в итоге получилось всё как-то коряво, потому что те DCDC что у меня есть — питаются от подключенного акума, и неминуемо его высадят при пропадании внешнего питания. Я-то диодом развязал и вроде бы ничего уже жрать не должно, но как-то слишком коряво это всё.
