Электронная динамометрическая отвёртка ANPUDS 0.15-10 Н*м

В комментариях к обзору мне попалась электронная отвёртка с весьма широким диапазоном измерения и хорошими отзывами по приемлемой цене ещё и с доставкой на завтра. Отвёртка оказалась вполне прикольной. По мере затяжки она издаёт звуки, также сигнализирует диодиками и вибрирует при достижении момента.

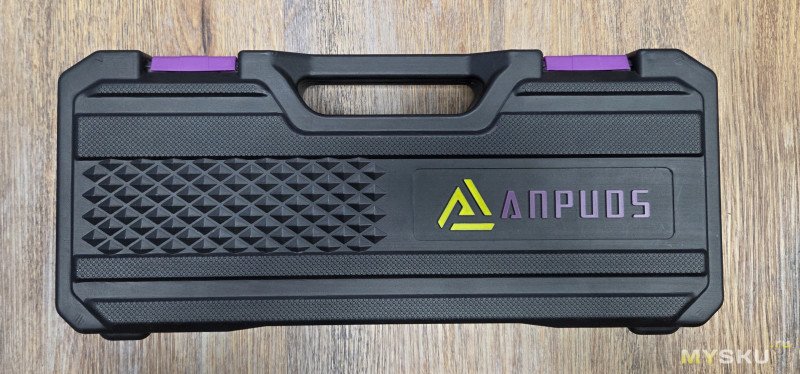

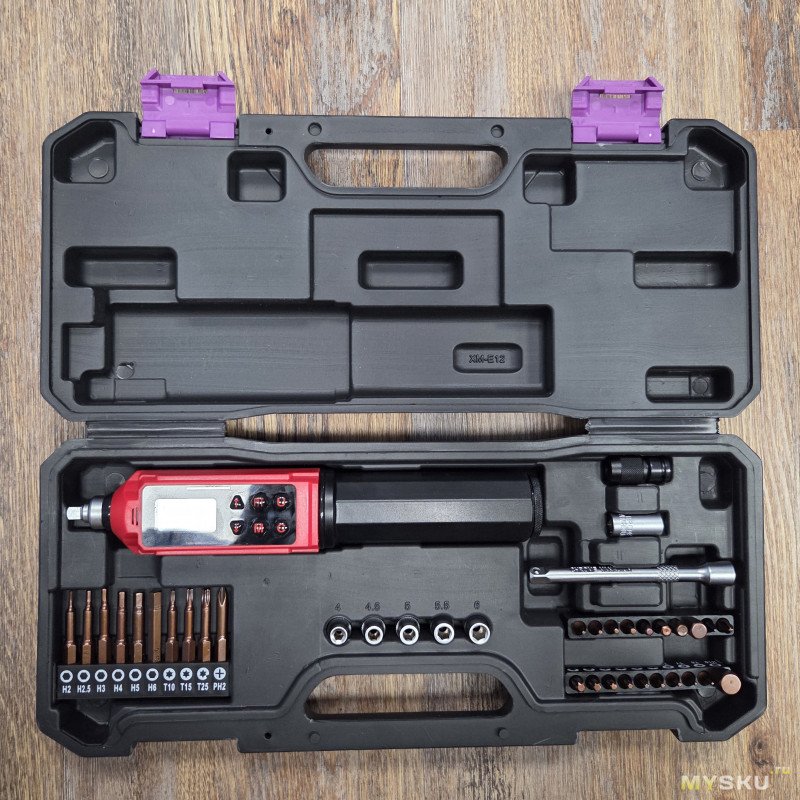

Кейс

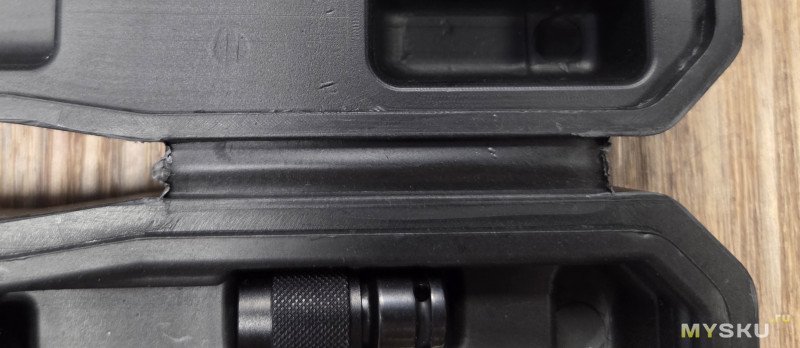

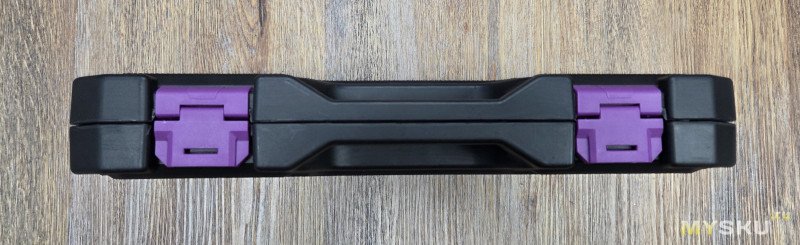

На клипсы не поскупились, они работают не на изгибе пластика. А вот на петлях сэкономили, они работают на изгибе пластика.

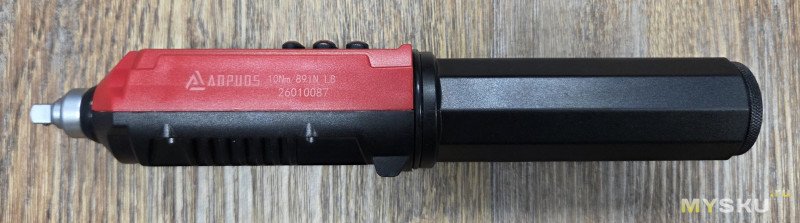

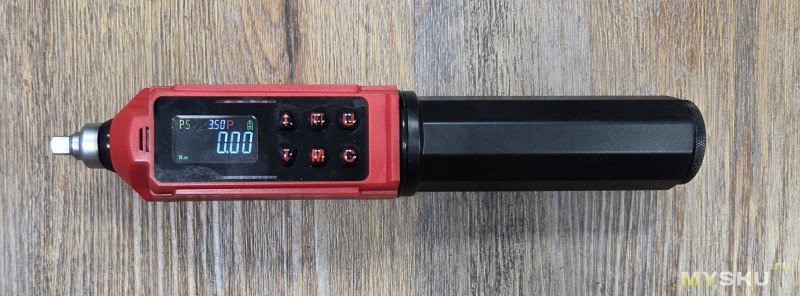

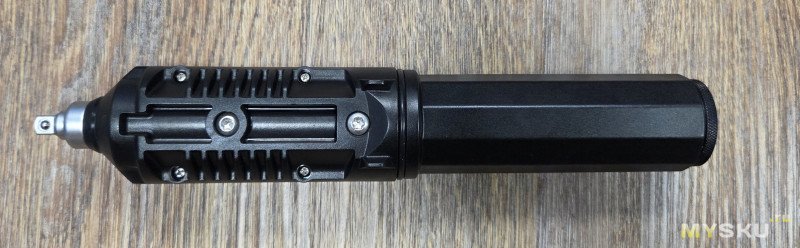

Внешний вид

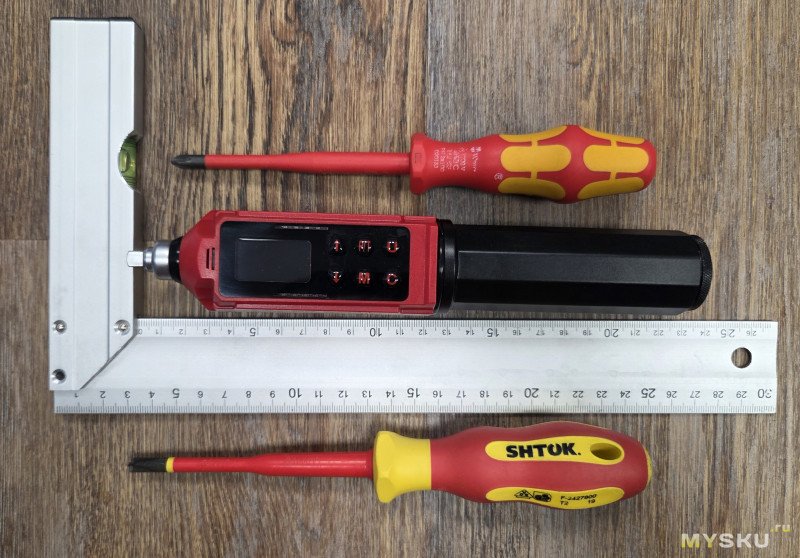

Отвёртки для сравнения Vera PH2x100 и Shtok PH2/SL6x100.
Весит отвёртка без бит и битодержателя 310г.

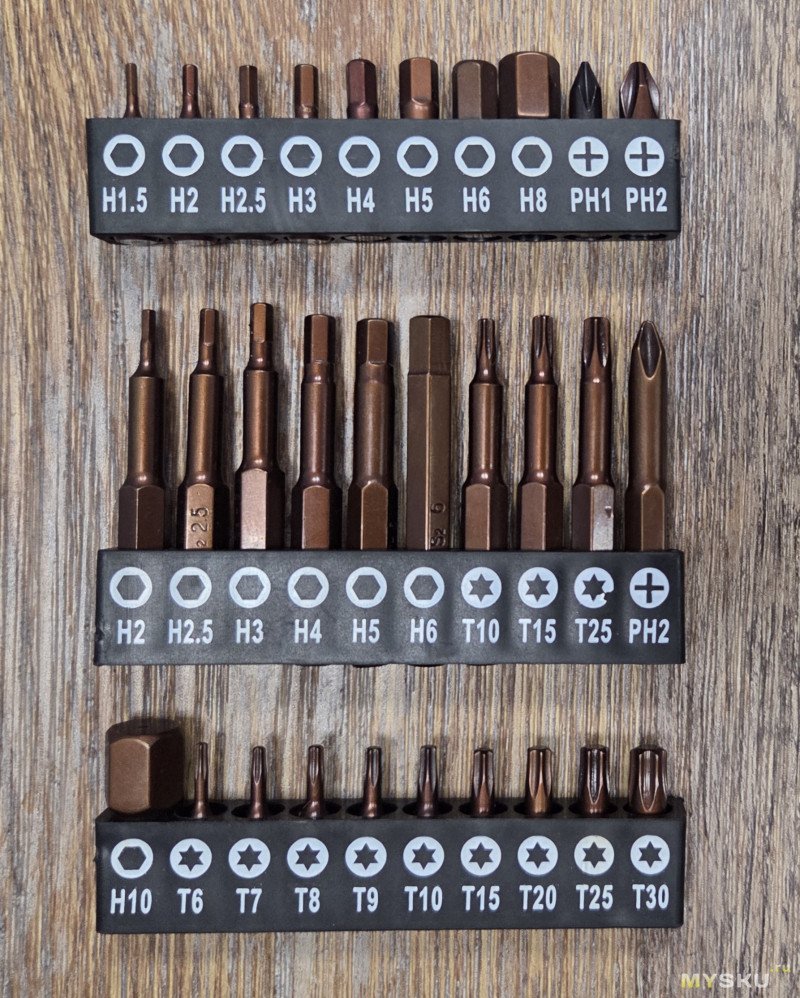

Комплектные биты
Первый раз вижу биты покрытые лаком. В прочем их я использовать особо не собираюсь, а заказал 100 мм FPH и PZ/FL

Инструкция и сертификат

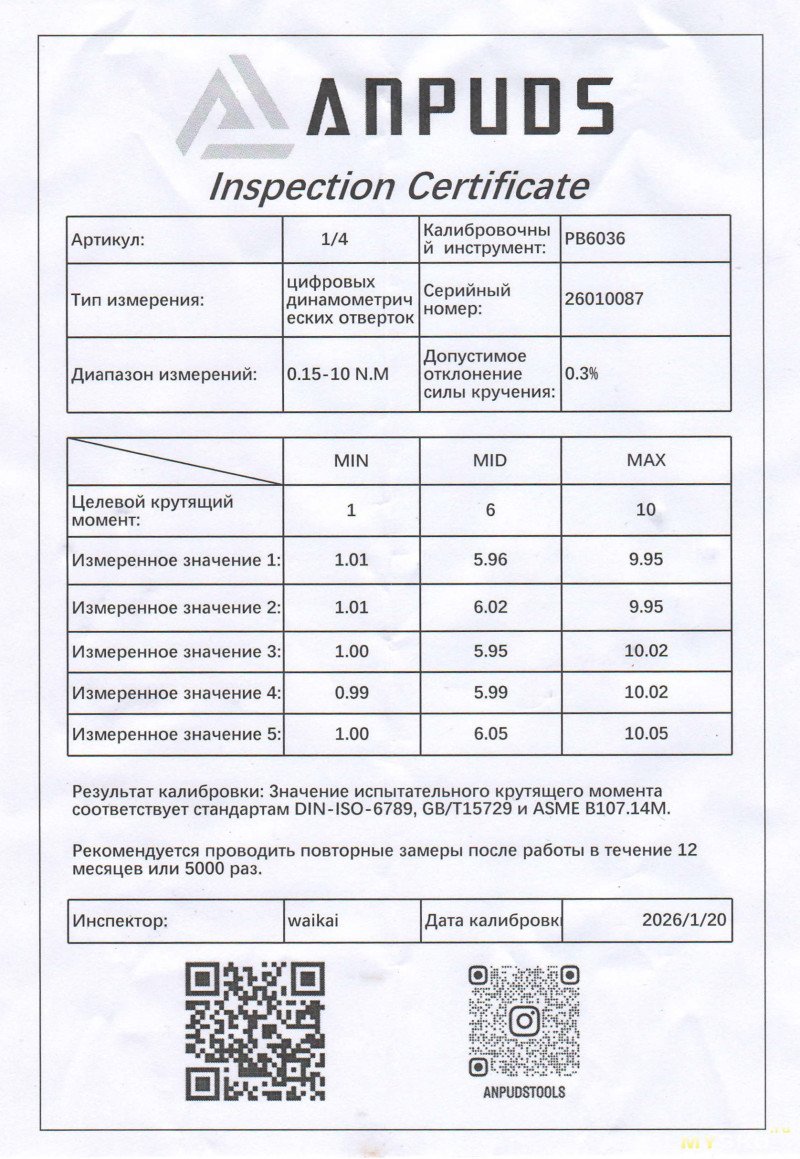

В комплекте с отвёрткой идёт инструкция на разных языках, и «сертификат поверки». Сертификат просто бумажка на которой просто напечатаны значения. Хотя серийник совпадает с серийником отвёртки.
Инструкция на англ. и рус. языках

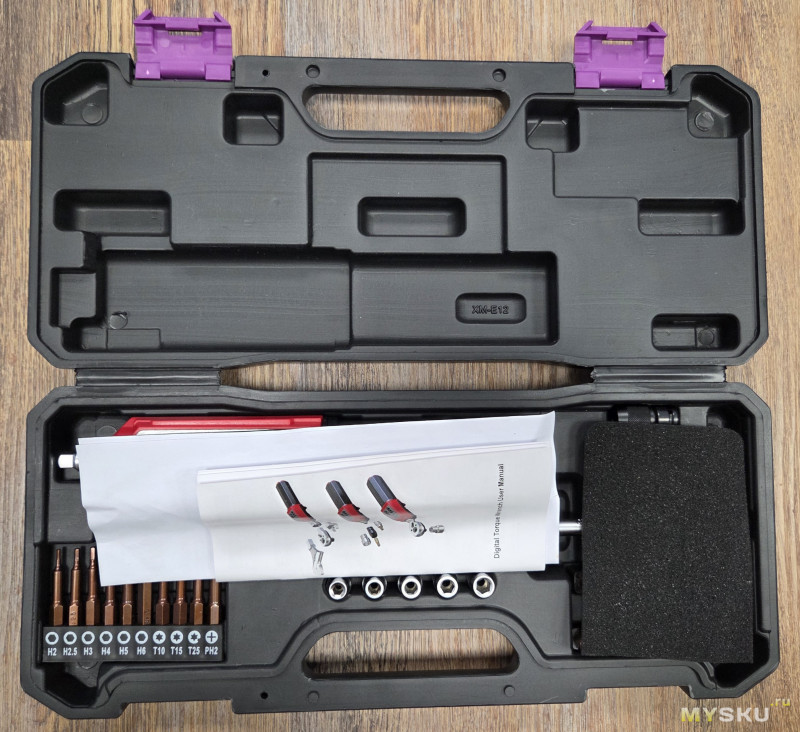

Инструкция и сертификат просто лежит в кейсе, причём им там нет нормального места и они загибаются.

Переходники под биты

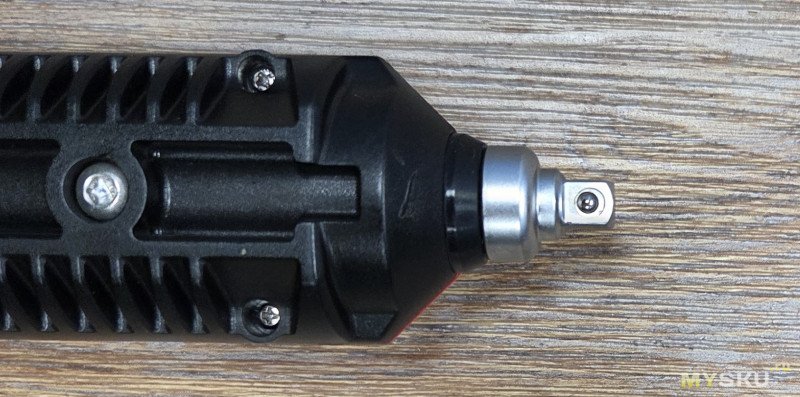

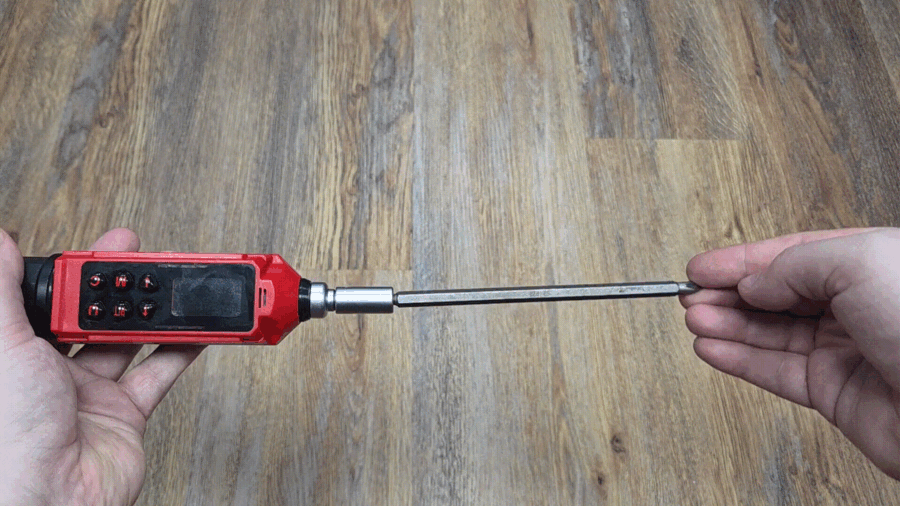

Нос отвёртки — квадрат 1/4 дюйма с шариком-фиксатором, соответственно для бит нужен переходник, в комплекте их два, с фиксирующим кольцом и с пружинкой. Оба допускают большой люфт бит.
Займусь поиском более подходящего адаптера.

Испытание

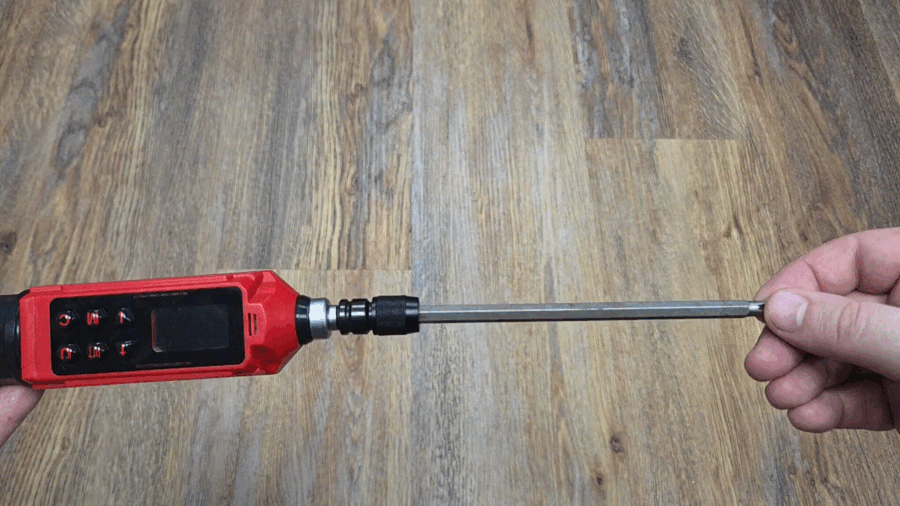

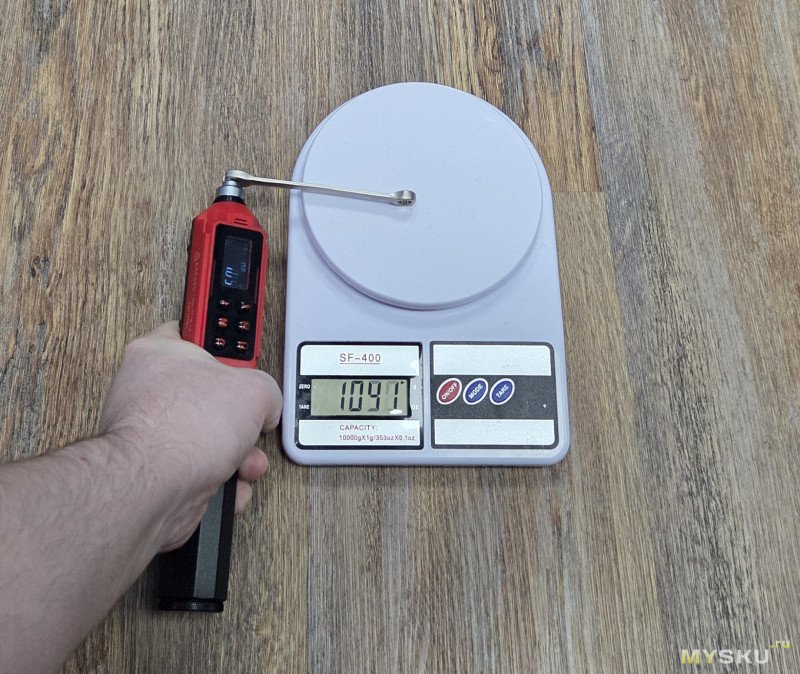

У меня нечем испытать крутящий момент, поэтому сообразим эрзац измеритель, оказалось что ключ на 7 имеет длину почти ровно 10 см от центра одной головки до центра другой. Поэтому я взял весы и попробовал сообщить крутящий момент примерно 1 Н*м, на отвёртке лимит не выставлял. Получилось 1.05 Н*м и 1041 г на весах. Понятно, что такое приложение момента не является правильным, но что имеем. Может она сколько-то и врёт, но точно не в разы.

Принцип работы

В отличие от механических отвёрток которые щёлкают, эта не щёлкает, а только сигнализирует и спокойно даст превысить момент если вы захотите. При достижении момента в 80% от заданного она пищит один раз, диоды загораются зелёным, потом пикает редко, с 90% начинает пищать чаще и диоды становятся оранжевыми, при достижении 100% диоды загораются красным и ручка вибрирует. В инструкции сказано что при достижении 100% будет пищать непрерывно, но у меня такого не происходит. Но вибрация очень явная и её хорошо слышно, так что проморгать усилие не получится.
Есть два режима P и T. В режиме P (как я понимаю сокращение от peak) отображается максимальный момент этой затяжки, если отпустить то на дисплее будет отображено максимально достигнутое усилие. При начале новой затяжки оно сбросится и отсчёт начнётся заново. В режиме T просто отображается текущий момент, если он уменьшается значение будет уменьшаться.
Автовыключение по таймауту присутствует.

Единицы измерения

N*m, lb*ft (фунт на фут), lb*in (фунт на дюйм), kg*cm, kg*m.
Это удобно, т.к. оказалось что у разных приборов усилия указаны в разных единицах, например блоки питания MeanWell указывают в lb*in (фунт на дюйм).
При переключении единиц измерения отвёртка автоматически пересчитывает значения. Так 1N*m отвёртка пересчитывает в 0.74 lb*ft (фунт на фут), 8.9 lb*in (фунт на дюйм), 10.2 kg*cm и 0.10 kg*m.

Память

Имеется память на 10 слотов. Каждый можно настроить. Отвёртка корректно запоминает значения, но не запоминает в каких единицах измерения сделана запись. Т.е. если я в первый слот запишу 1 Н*м, а во второй 3 lb*in (фунт на дюйм). А потом переключусь на первый слот оставив юниты в lb*in, я увижу 8.9 lb*in (т.е. усилие корректно пересчиталось в новые юниты) Но сделать, так чтобы при смене ячейки памяти, отвёртка меняла и значение и юнит измерения нельзя, а было бы удобно, т.к. в основном работаю в Н*м но иногда надо lb*in (фунт на дюйм) и запомненные круглые значения в фунтах на дюйм пересчитаются в какие-то дробные Н*м.

Батарейки

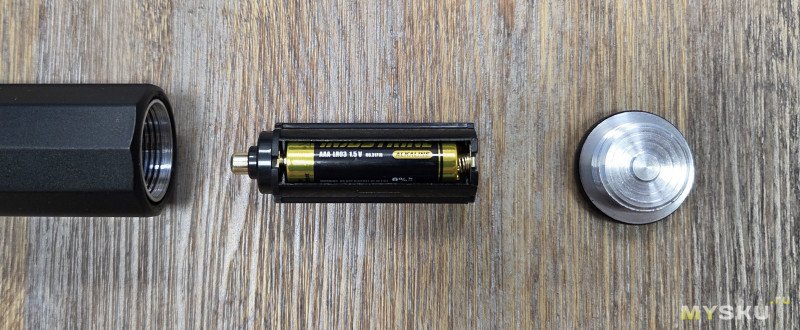

Питается от трёх AAA. В комплекте идут алкалиновые.
Задняя крышка алюминиевая.

Электробезопасность

Отвёртка не является электробезопасной. На всякий случай я проверил, звонится ли наконечник на хвостовик, нет, не звонится, но это не является электробезопасностью.

Некоторые моменты затяжки, которые есть у меня в быту

Далеко не на всём оборудовании нанесены метки момента затяжки, а на тех что нанесены часто нанесены сбоку, т.е. после установки в щит не прочитать. На некоторое оборудование, например на Cityron CTY1.8 даже в документации найти ничего не удалось.
WirenBoard Для 15EDG с шагом 3.5мм (контроллер, входы некоторых модулей): 0.2 Н*м
WirenBoard Для силовых разъёмных с шагом 5мм: 0.4 Н*м
WirenBoard Для неразъёмных высоких силовых (DG129) с шагом 5мм: 0.5 Н*м
Клеммы KEEN SIDE KSE-301-5.00-03P: 0.4 Н*м
Meanwell HDR-...: 3 Lb-in (0.33 Nm) на 220, 5 Lb-in (0.56 Nm) на низковольтную часть
Meanwell RS-15-5: 6-8 kgf-cm (примерно 0.7 Н*м)
Meanwell EDR-...: 6.5 Lb-in (0.73 Nm) на 220, 5.5 Lb-in (0.62 Nm)на низковольтную часть
Автомат Schneider Electric Resi9: 3.5 Н*м
Автомат Schneider Electric Easy9: 2 Н*м
Dekraft ДИФ-103: 2.5 Н*м

Субъективные ощущения

Я всю жизнь недокручивал автоматы. 2.5 Н*м это приличное усилие. 3.5 Н*м (как для некоторых серий Schneider Electric) я вообще еле-еле выкручиваю двумя руками. Также понял что большие моменты затяжки мне не нужны, а скорее востребованы малые, поэтому я рекомендую к покупке не в точности эту отвёртку, а другой «цвет» из этого же лота, там момент 0.09-6 Н*м. Сейчас я бы взял себе такую.

Ручка

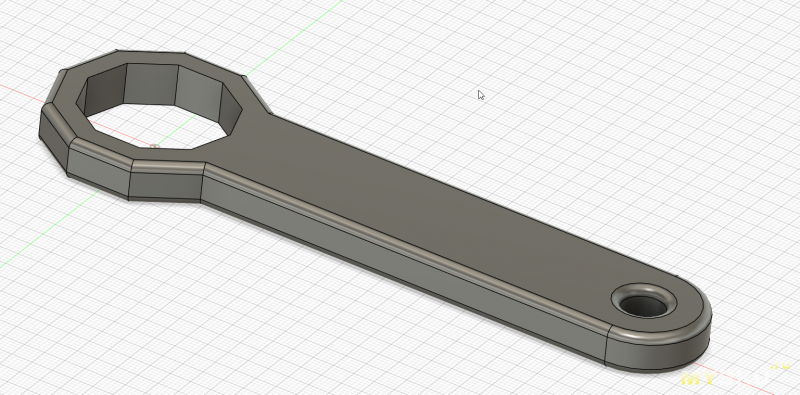

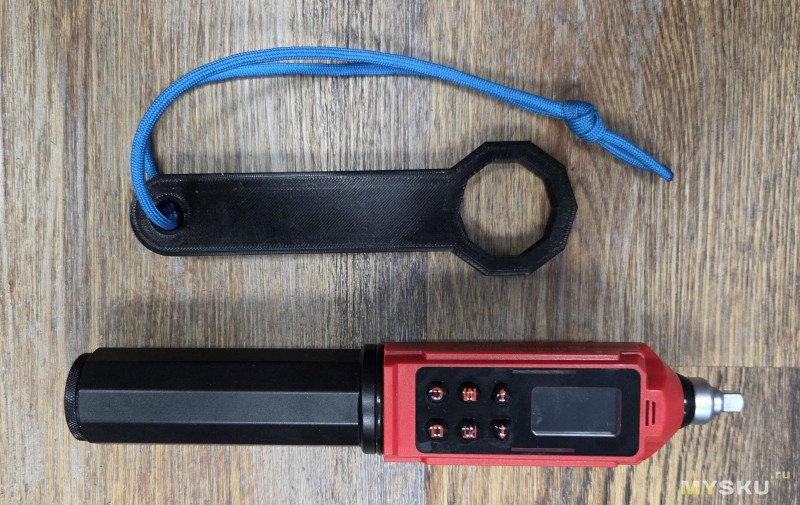

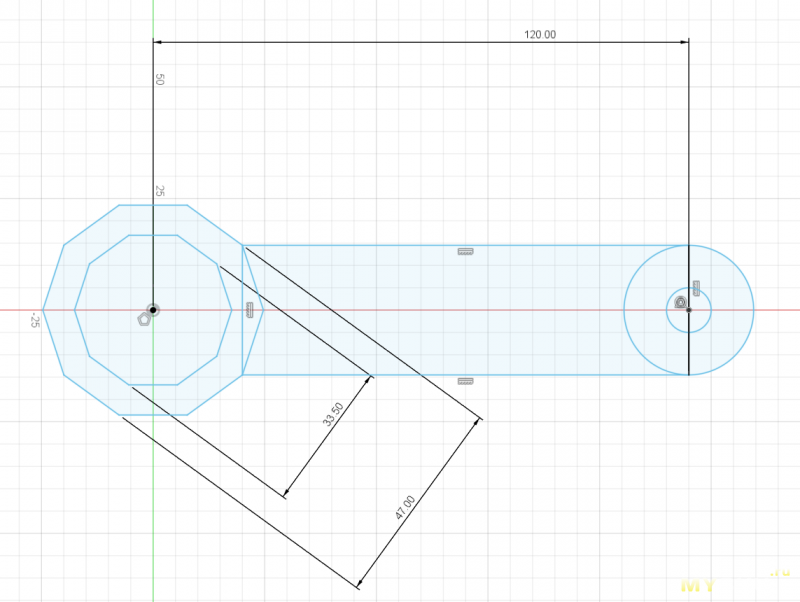

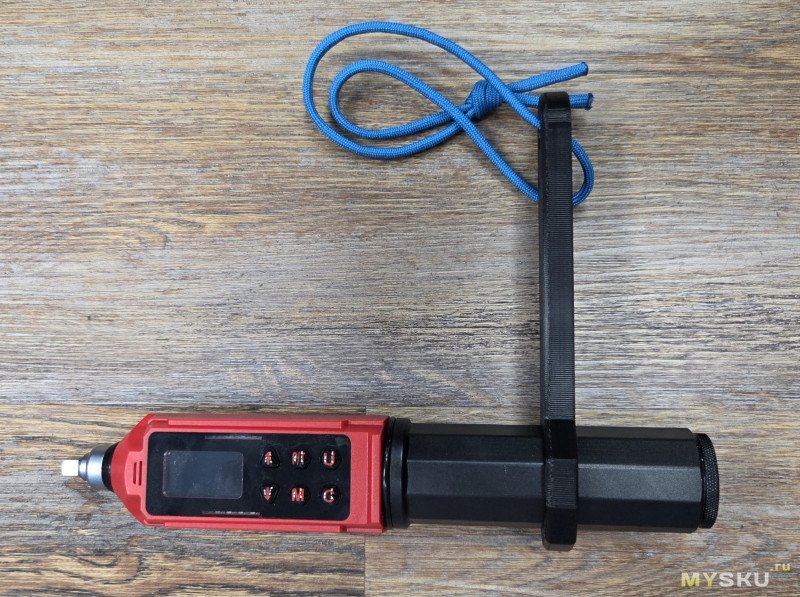

Для облегчения работы с отвёрткой я напечатал ключик-ручку. Удалось это сделать т.к. ручка отвёртки десятигранная и не имеет набалдашника сзади. Ручка имеет размер 33мм между параллельными гранями, я сделал отверстие на 33.5 и не прогадал, ручка становится легко, но плотно. Первую версию напечатал без фасок, не понравилось, режет руку если развивать момент около 7 Н*м.
Thingiverse или мой сайт.
Печатал из petg, слоем 0.12мм, по 10 слоёв на стенку и на верх/низ, заполнение Zig-Zag 15%

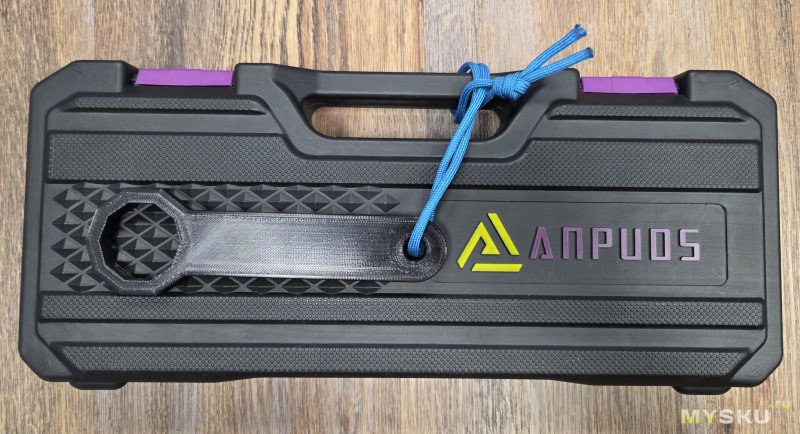

В кейс её положить некуда, поэтому я повесил её на шнурке за ручку.
Ручка оказалась очень удобной и значительно упростила развитие усилия в 3.5 Н*м.
