Динамометрическая отвертка на 10-70in lb (1.1-7.9N*m)
- Цена: $20
- Перейти в магазин
Сегодня на обзоре редкий инструмент — динамометрическая отвертка щелчкового типа. При дорого-богатой сборке всяких электрических щитов она должна сильно пригодиться. Я щиты не собираю, но иногда бывает полезно измерить момент затяжки чтобы не перетянуть и не недотянуть. А на малых моментах мышечная память может подвести.

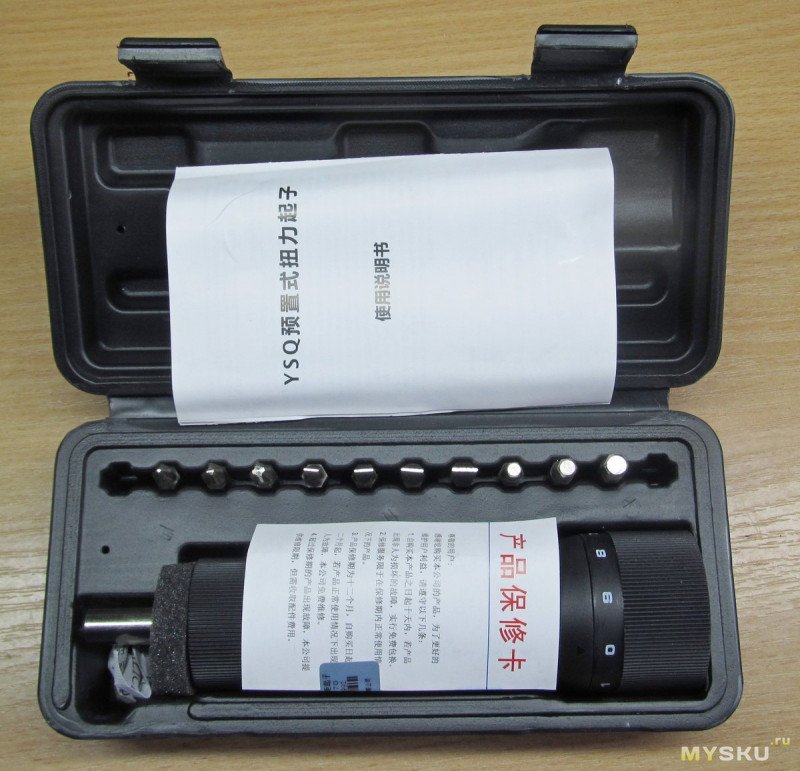

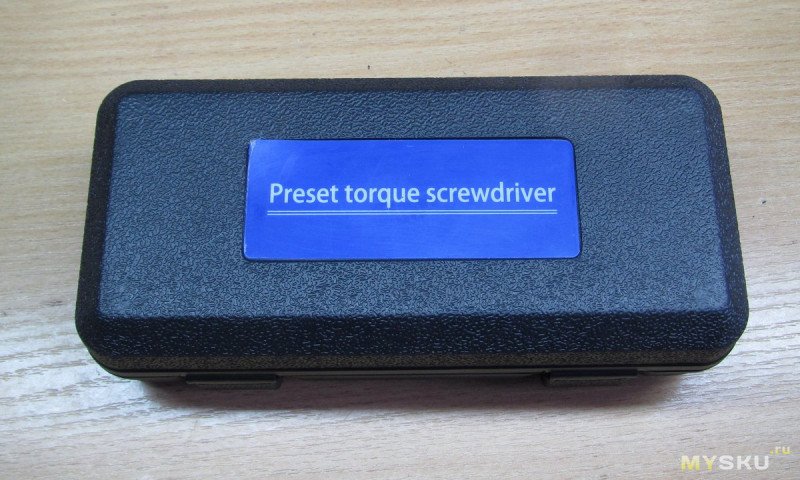

Упаковка и внешний вид

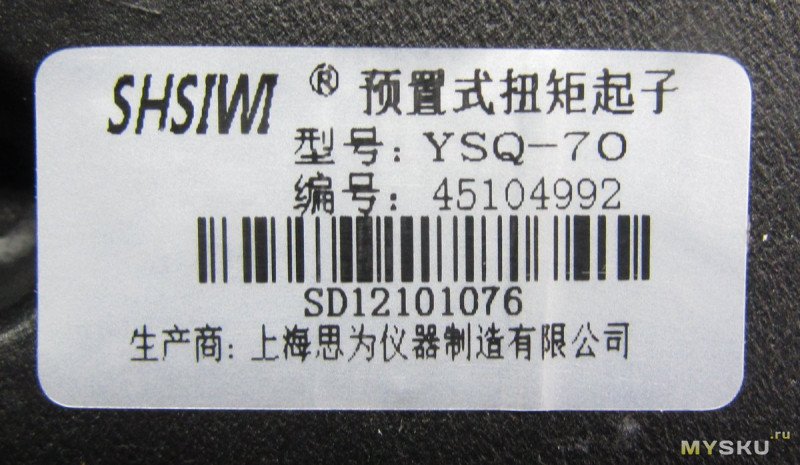

К отвертке приклеена бумажка на китайском где вроде бы рассказано про гарантию. Приклеена она наклейкой с серийником и датой выпуска, которую я переклеил на коробку

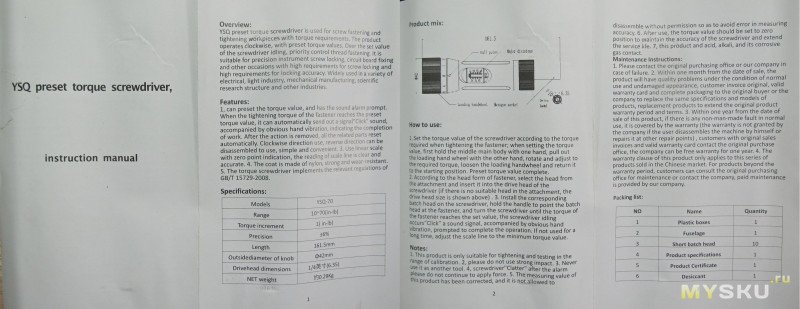

Инструкция на китайской и английском

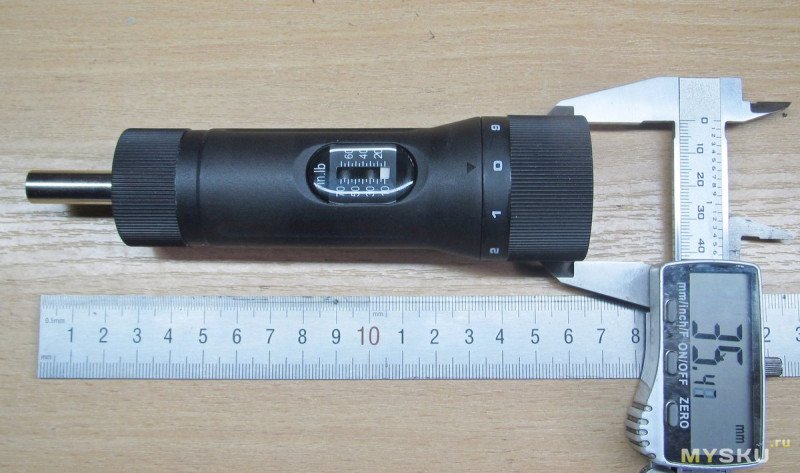

Внешний вид и размеры

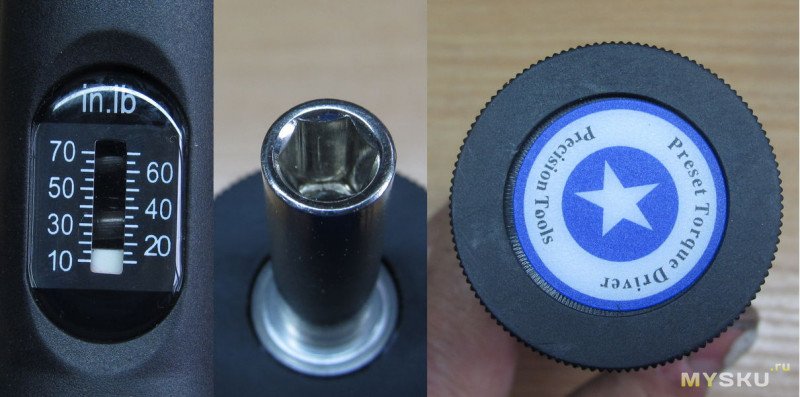

Битодержатель с магнитом на 1/4", на другом торце наклейка

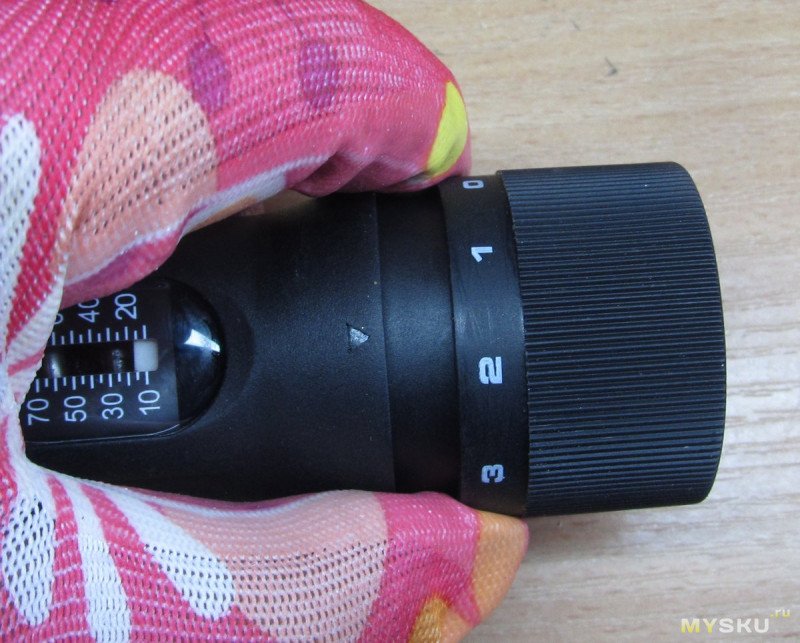

Для регулировки нужно оттянуть регулятор и повернуть его в соответствующую сторону, ориентируясь по шкале. Шаг регулировки — менее 1 in lb, там есть промежуточные положения. После отпускания регулятора он фиксируется, случайно повернуть в процессе не получится.
ВАЖНО! В таких ключах и отвертках обязательно нужно выкручивать после работы регулятор в ноль, иначе собьётся калибровка!
Для понимания того что за фунто-дюймы вот табличка перевода в привычные ньютонметры

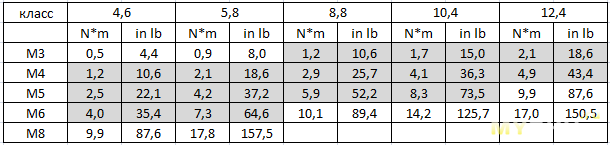

Ну а для понимания предназначения — вот табличка с рекомендованными моментами затяжки для мелкого крепежа. За ее достоверность не ручаюсь, нашел в интернете, да и опять же — ориентироваться нужно на момент затяжки указанный в документации. А данная табличка — справочная для примерного понимания соответствия момента и размера крепежа. Серым выделен рабочий диапазон данной отвертки

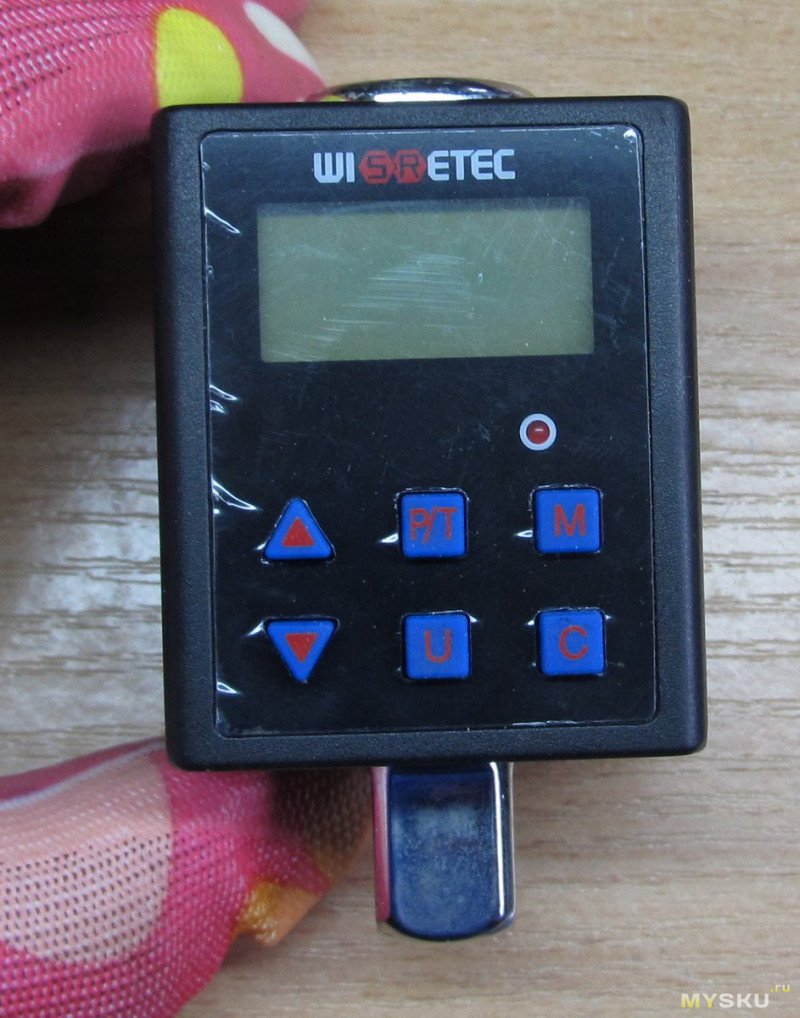

Ну и проверим. В качестве эталона возьмем электронный измеритель, который может измерять максимум момента.

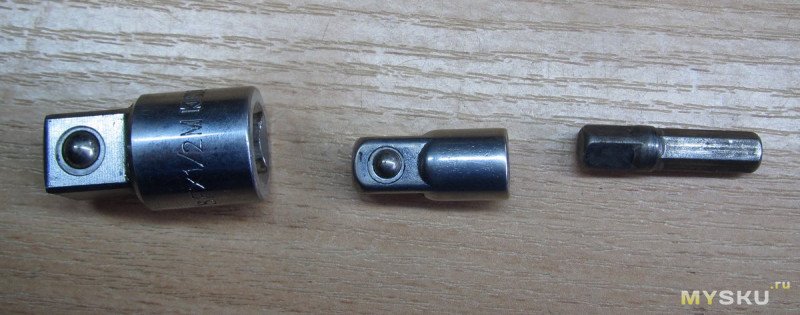

… и соберем переходник с шестигранника 1/4" на квадрат 1/2"

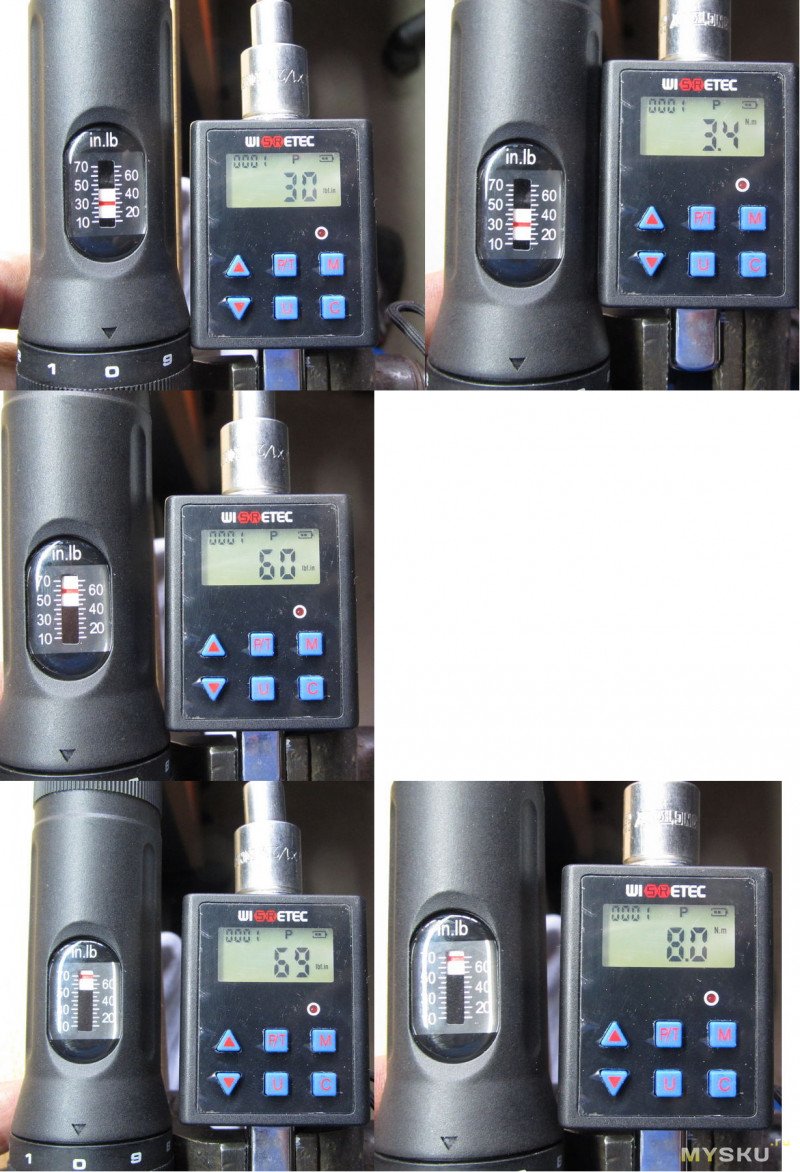

Данный электронный динамометр рассчитан кажется до 200Н*м, поэтому на низких значениях может врать, так что проверим только пару «точек».
Я б сказал идеально.
Резюмируя: если вы работаете с мелким крепежом на ответственных работах где момент затяжки важен — вам нужен динамометрический ключ или отвертка. Несомненно, в идеале данный измерительный инструмент должен регулярно поверяться. Обозреваемая же отвертка замечательно подойдёт тем кто хотел бы работать правильно, но не может себе позволить покупать дорогущие фирменные поверенные инструменты. По точности лично у меня вопросов нет, цена — вполне демократичная, доставка около трёх недель, что в сравнении с озоном просто пуля.
Упаковка и внешний вид
К отвертке приклеена бумажка на китайском где вроде бы рассказано про гарантию. Приклеена она наклейкой с серийником и датой выпуска, которую я переклеил на коробку
Инструкция на китайской и английском
Внешний вид и размеры
Битодержатель с магнитом на 1/4", на другом торце наклейка
Для регулировки нужно оттянуть регулятор и повернуть его в соответствующую сторону, ориентируясь по шкале. Шаг регулировки — менее 1 in lb, там есть промежуточные положения. После отпускания регулятора он фиксируется, случайно повернуть в процессе не получится.
ВАЖНО! В таких ключах и отвертках обязательно нужно выкручивать после работы регулятор в ноль, иначе собьётся калибровка!
Для понимания того что за фунто-дюймы вот табличка перевода в привычные ньютонметры
Ну а для понимания предназначения — вот табличка с рекомендованными моментами затяжки для мелкого крепежа. За ее достоверность не ручаюсь, нашел в интернете, да и опять же — ориентироваться нужно на момент затяжки указанный в документации. А данная табличка — справочная для примерного понимания соответствия момента и размера крепежа. Серым выделен рабочий диапазон данной отвертки
Ну и проверим. В качестве эталона возьмем электронный измеритель, который может измерять максимум момента.
… и соберем переходник с шестигранника 1/4" на квадрат 1/2"
Данный электронный динамометр рассчитан кажется до 200Н*м, поэтому на низких значениях может врать, так что проверим только пару «точек».
Я б сказал идеально.
Резюмируя: если вы работаете с мелким крепежом на ответственных работах где момент затяжки важен — вам нужен динамометрический ключ или отвертка. Несомненно, в идеале данный измерительный инструмент должен регулярно поверяться. Обозреваемая же отвертка замечательно подойдёт тем кто хотел бы работать правильно, но не может себе позволить покупать дорогущие фирменные поверенные инструменты. По точности лично у меня вопросов нет, цена — вполне демократичная, доставка около трёх недель, что в сравнении с озоном просто пуля.
Самые обсуждаемые обзоры
| +77 |
2076
56
|
| +95 |
3996
50
|
ну или когда нет чувства силы в руках — что приходит с опытом
в целом как-бы вопрос о применении динамометрической отвертки — максимально странный. она нужна там где нужна. надо закручивать с гарантированно правильным моментом — нужен соответствующий инструмент. не надо/не хочется — крутим хоть гвоздём расклёпанным. насколько часто и точно нужно соблюдать точный момент — это уж зависит от сферы деятельности и личных предпочтений. по большому счёту если 20 лет крутить одни и те же винты — то уже руки будут помнить, и динамометром можно пренебречь, если это не критически важный узел.
как раз обычно у всех этих людей и возникает вау-эффект и шок когда они вживую ощущают как легко и неожидано эти жалкие 1, 2 или 3 нм набираются. а уж попасть в разницу между ними, у-у-у. «могут не только лишь все» ©
если бы я с каждым упертым смог спорить на деньги на эту тему, мне бы не нужна была работа вообще :-)
Я пошел по другому пути.
Купил гараж, демонтировал там всякие полочки и гвоздики, выкинул все что там было.
Краскопультом выкрасил изнутри в белый цвет. Свет яркий. Купил стеллажи металлические, контейнеры для хранения. Всякие крючки красивые, для хранения колес стеллаж. Ну пока в процессе все. У меня будет образцово показательный гараж. В который можно заехать на машине, если надо, и все там будет по полочкам. А хлама всякого не будет.
У отца есть гараж заваленный, когда машина у меня ломалась — не заехать было никогда. И там еще стены темные и две лампочки по углам. Я такое повторять не буду.
помню, хотел сделать счётчик залитых в аккумулятор ватт*часов, думал, вынашивал идею, готовых в продаже не было, а потом хоба и китайцы за три копейки начали их массово делать каждый месяц все новые и новые модели.
в идеале бы иметь что-то до 2 (максимум 3)нм. а парочку нужных других более высоких, что побольше добрать отвертками на фиксированное значение (благо с ростом нужного момента, границы попадания в него соответствено тоже расширяются).
а на озоне по 30 (а скорее 35 — из того что я находил, а для Беларуси и России цены и ассортимент сильно разные) с доставкой из Китая. короче, к осени должно приехать.
ali.click/j1eh71f
у комбиков — дешевле…
https://aliexpress.ru/item/1005009396017151.html
https://aliexpress.ru/item/1005006656216824.html
на ОЗОНЕ не смотрел…
но в целом ок, убедили. в принципе и на озоне можно поискать, если сроки доставки не смущают
думаю в большинстве случаев можно до 1.1 округлить. можно и без наклейки, в уме пересчитывать. Ну или наклейку с таблицей перевода прилепить

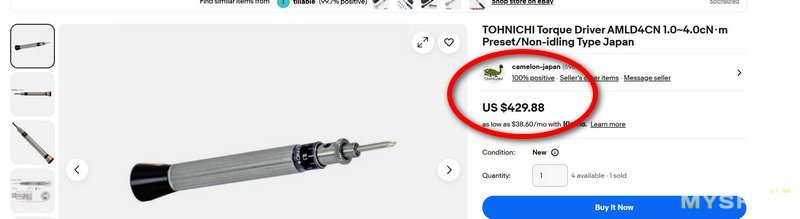

да и ~300 сотни бакинских — совсем уж безумные деньги? темболее что производитель заявляет аж 100000 циклов сработки, но при этом ежегодную калибровку. калибровка наверно еще под 100 будет стоить.
