Meshtastic нода heltec t114, как собрать её в корпус

Есть ли тут интересующиеся модными нынче mesh сетями meshtastic и meshcore?
Я прикупил ноду heltec t114 и хочу поделиться инструкциями по сборке.


Нигде на просторах интернета я инструкций не нашёл, так что вижу необходимым описать процесс.

Да, если вдруг вы подбираете ноду для себя, но пока не понимаете зачем их так много и в чём разница, поясню, если нода будет «домашняя» и никуда не будет выходить, берите ноды на esp32, например heltec v4, у esp32 есть возможность подключаться к wifi.
Если же нужна «походная» нода, с низким энергопотреблением, выбирайте heltec t114, на базе nrf52840. У неё нет возможности подключаться к wifi, но зато значительно меньше энергопотребление.

Начнём сборку

Антенну можно прикрутить только одной стороной, другими сторонами она не влезет.

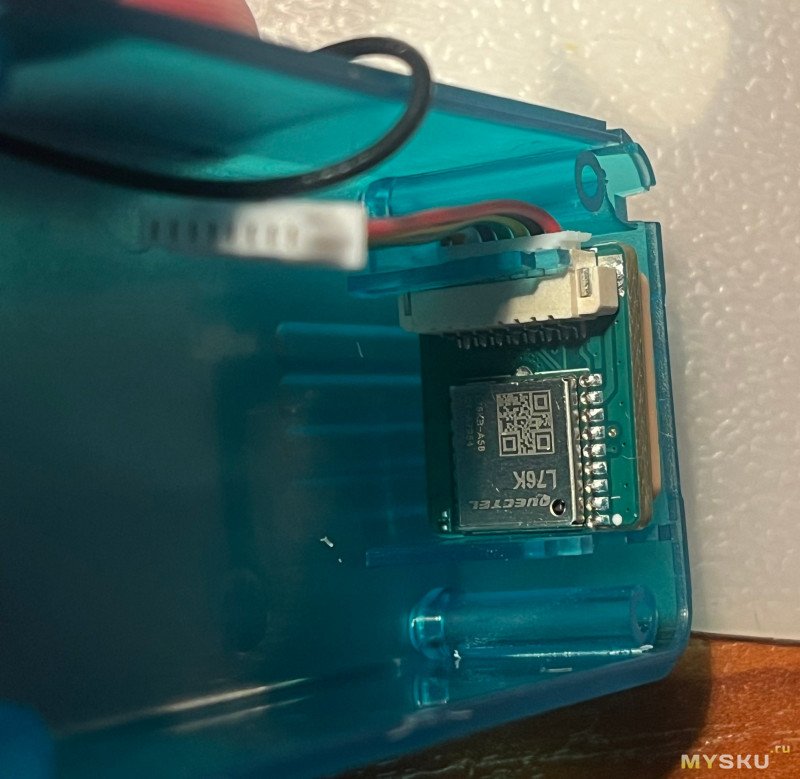

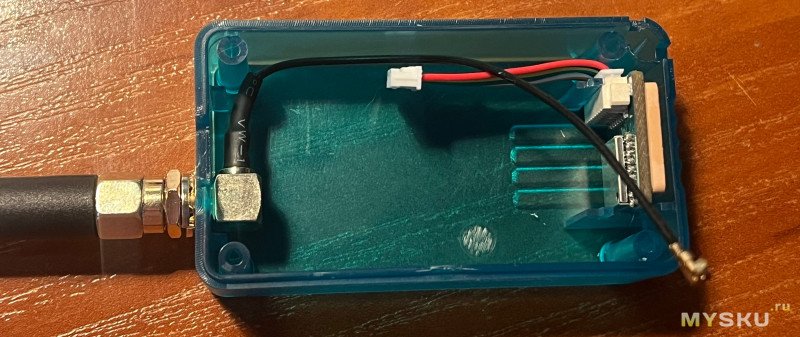

Если у вас кроме ноды, завалялся ещё и gps приёмник (в приведённой к обзору ссылке приёмника нет) вот такой, нужно загнуть его контакты вбок и вставить до упора:

Убедитесь в том что он точно дошёл до конца, он должен влезть. Если не влез, согните провода получше.

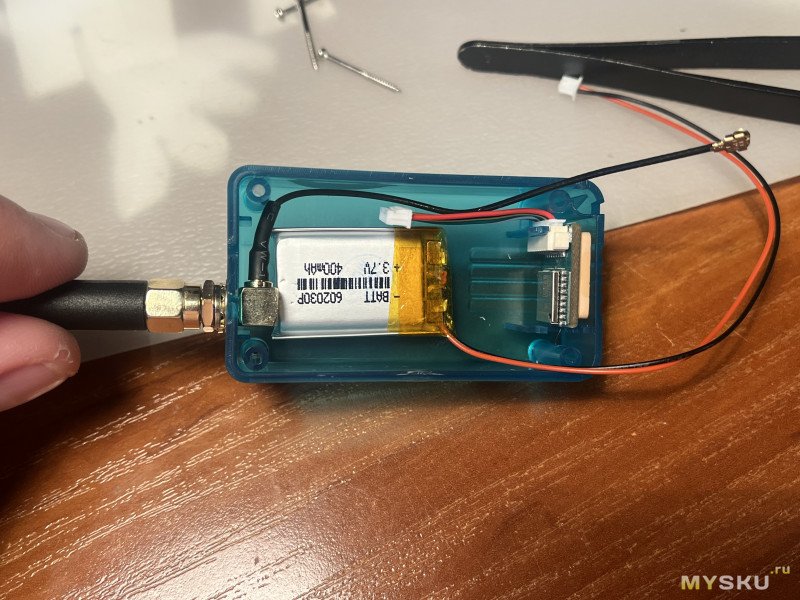

Далее устанавливается аккумулятор. Ниша под него имеет размер 30х40 мм, и туда идеально должен подойти аккумулятор 803040. Или 603040. Но меня задушила жаба покупать такие дорогие, поэтому я купил 602030. Он конечно же меньше по ёмкости, но моя нода будет хоть и походная, но всё равно с питанием, так что аккумулятор тут для резерва. Приклейте его на какой-нибудь не очень прочный скотч.

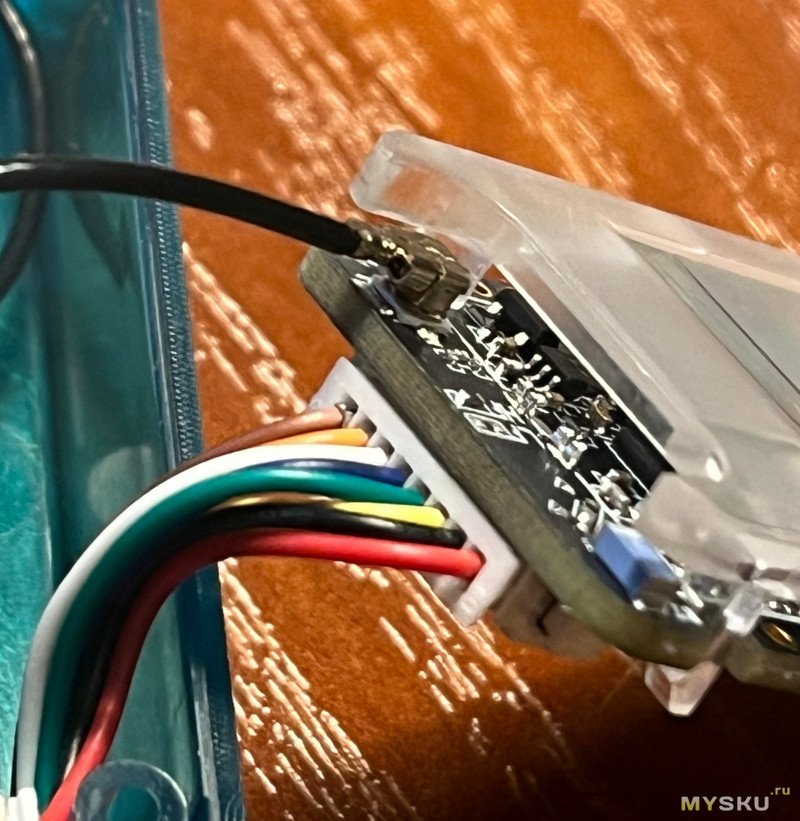

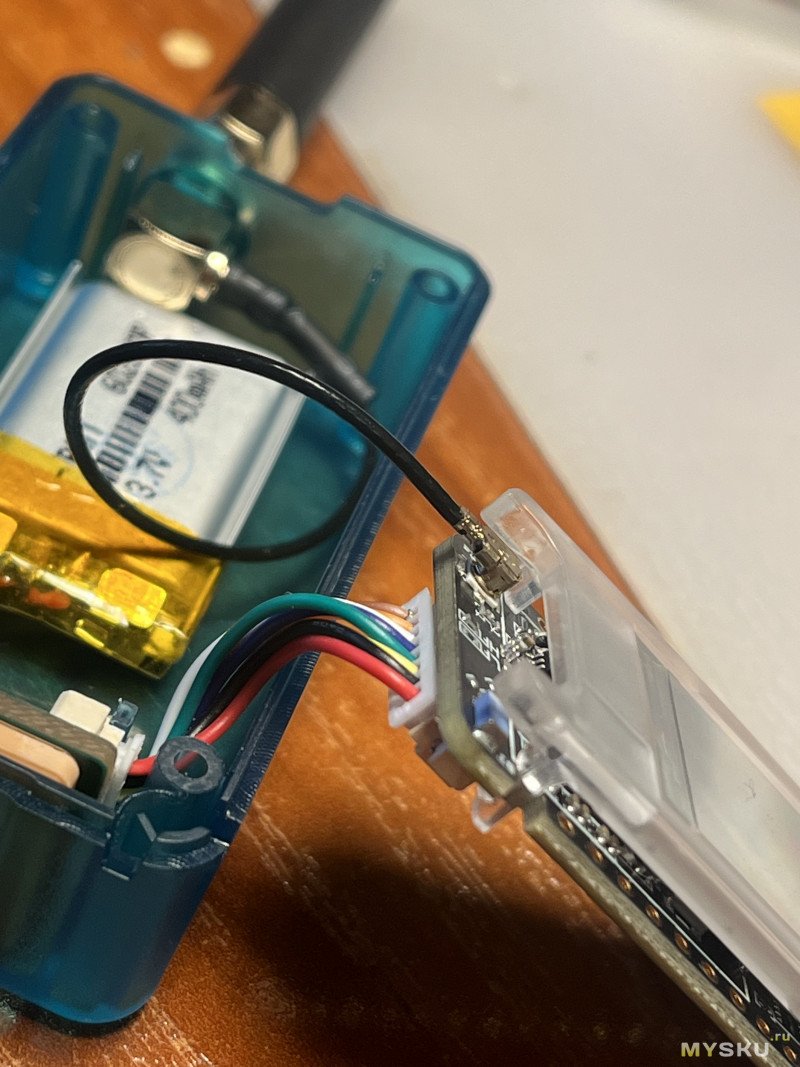

Теперь скрутите шлейф gps приёмника ещё раз, чтобы он включился в разъём. А так же на этом этапе мне понадобилась помощь жены, т.к. включить пальцами-сардельками крошечный ipx разъём антенны в плату, да ещё в таком вычурном месте я не смог. А включается он даже с небольшим усилием!

Я немного подкрутил кабель чтобы он не пытался вытолкнуть плату из корпуса:

Прикрутите антенну прежде чем включать питание ноды.

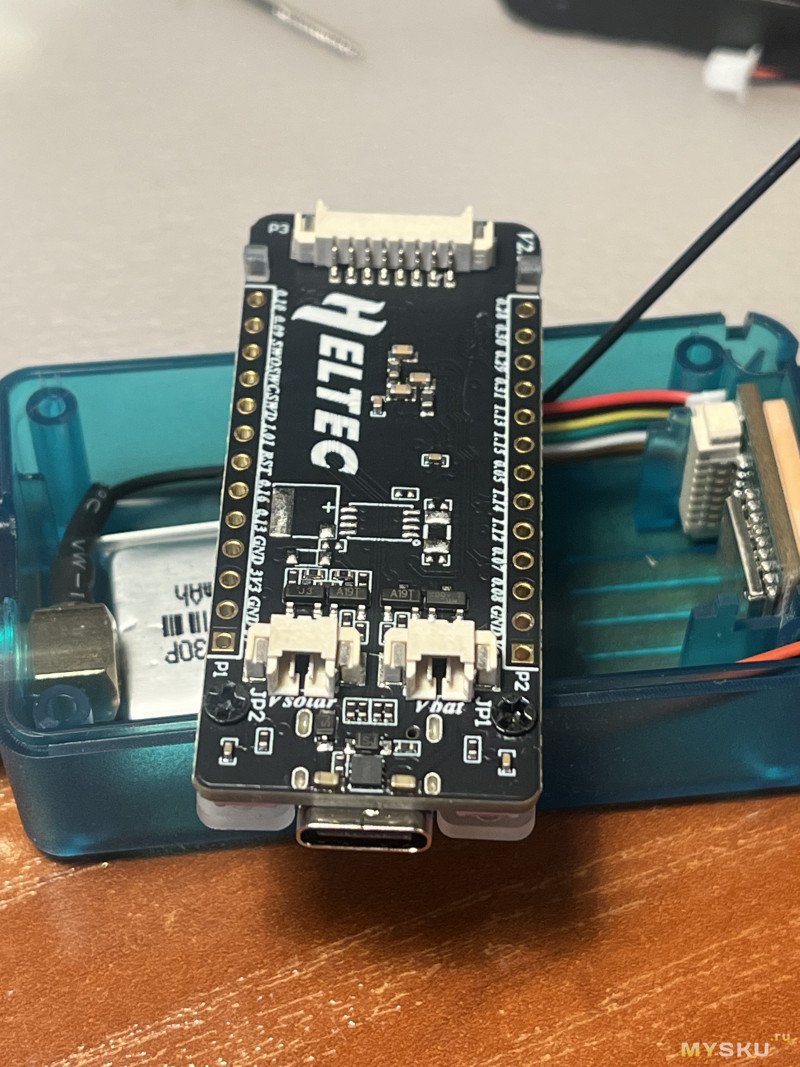

Обратите внимание на разъёмы питания. На них обозначено Vbat и Vsolar. Включать питание нужно конечно же в Vbat.

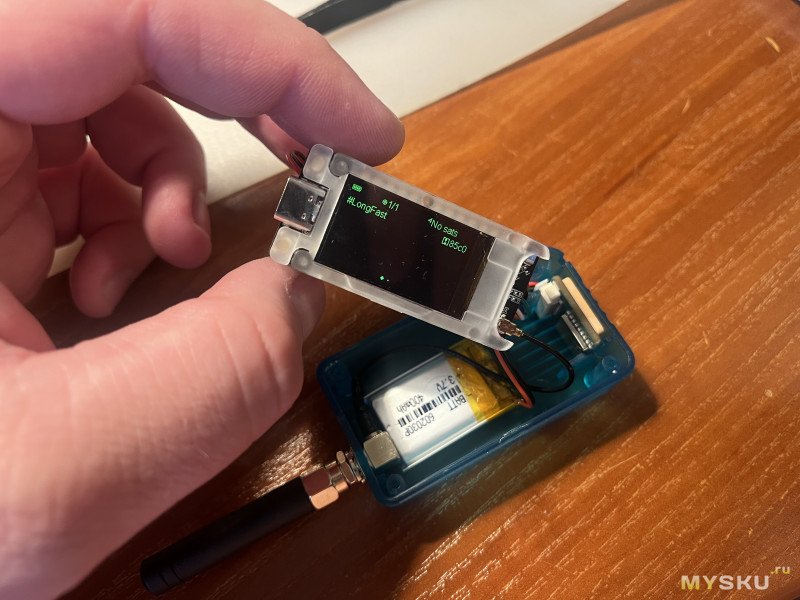

Когда вы подключите аккумулятор, нода включится:

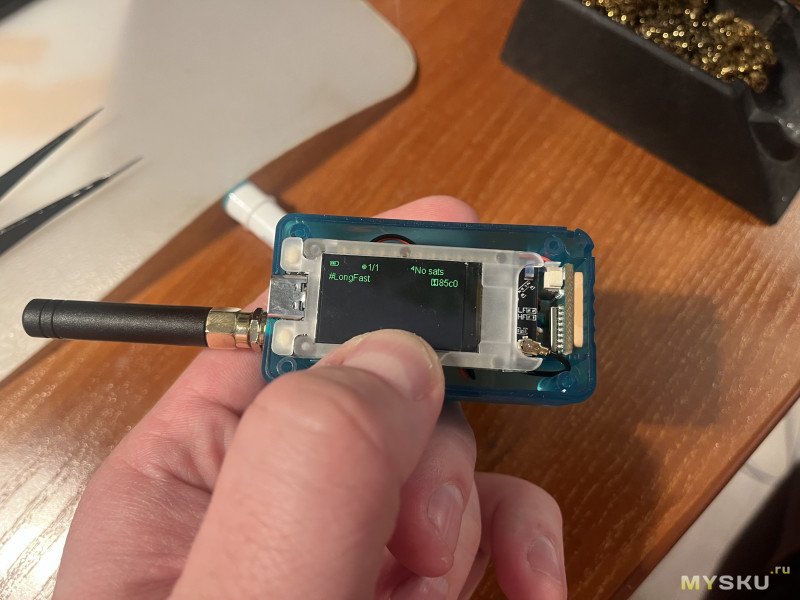

Уложите аккуратно всё кабели и убедитесь что ничего нигде не мешает и не прищемится

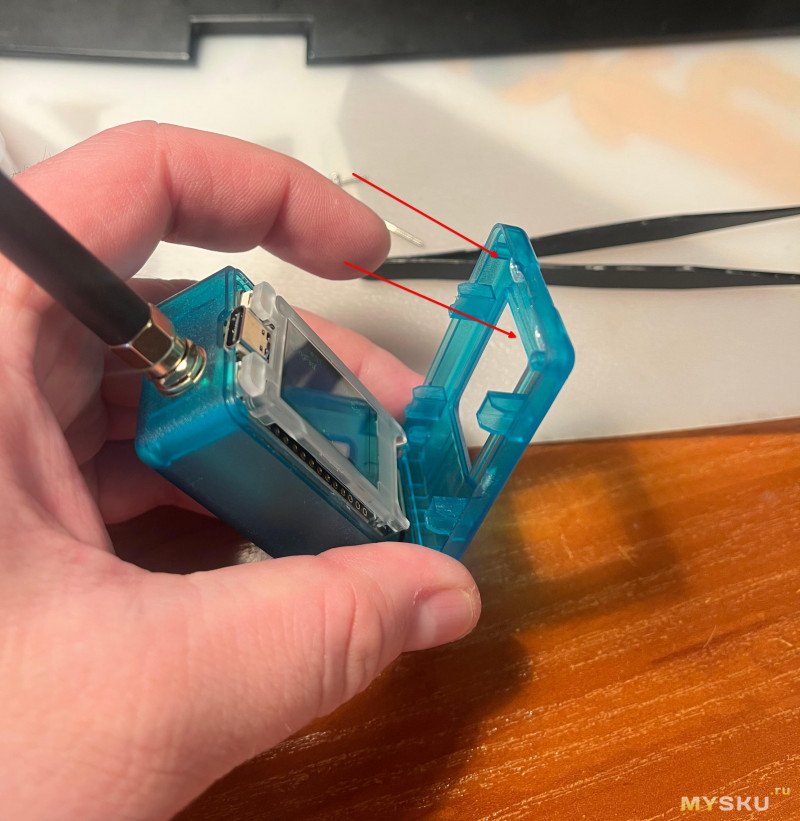

Теперь самое сложное. Кнопочки в корпусе вообще никак не крепятся. Конечно хорошо было бы их зацепить на какой-нибудь скотч. Но пальцами-сардельками это сделать очень сложно, поэтому я прибегнул к другой тактике. Я вложил кнопочки в отверстия, и приложил ноду сверху, примерно вот так:

У меня получилось со второго раза. В комплекте есть 4 самореза, которыми нужно стянуть половинки корпуса, но делать это на камеру было неудобно.

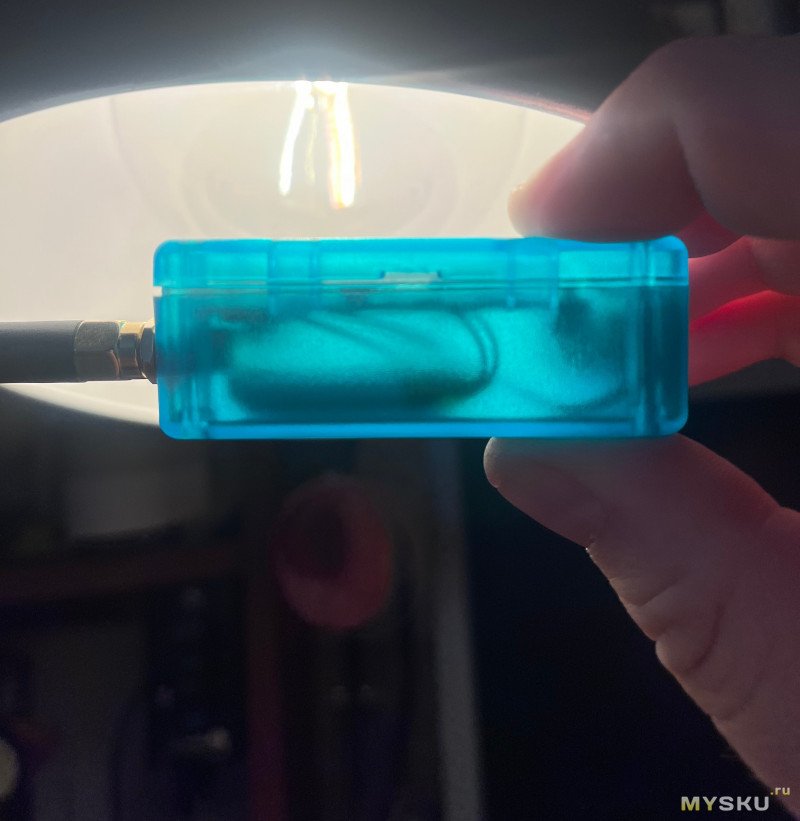

Я сфоткал на просвет, сколько ещё места осталось в корпусе, в том смысле что аккумулятор можно было конечно же взять и побольше. Тут каждый подбирает под себя.

Я не стану описывать как правильно настроить ноду, потому что тут у нас читатели из разных городов и стран, и в каждом городе могут быть разные настройки, так что узнавайте настройки ноды в местном комьюнити.
А на этом у меня всё. Спасибо что дочитали.
