Дешевая карманная воздуходувка, она же Violent fan или Turbo Jetfan - краткий обзор

Давно хотел воздуходувку, но ценник в 3-5 тысяч за безделушку был слишком высок, да и дуют они хоть и сильно но далеко не так как компрессор. Но вот случайно выпал вариант на озоне всего за 1,2к рублей, при такой цене жаба молчала а интерес был высокий, что же они там урезали если цена упала в разы? Она вообще придет? А если придет то дуть то будет?

Она пришла, реально дует, обзор, немного тестов и частичная разборка под катом.

Заплатил я 1259рублей, сейчас цена 1215руб, а у других продавцов без отзывов даже 1150! Что странно но доставка была не в пункт озона а в отделение почты, и не по QR/штрих коду (их просто нет в приложении озона как и трека), а по трек номеру который сам добавился в приложение почты.

Распаковка и осмотр

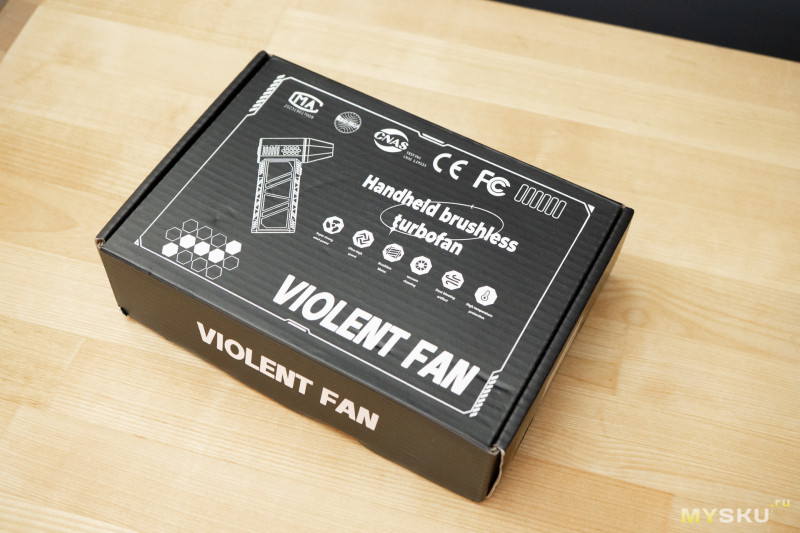

Приезжает все красиво в коробочке, я даже не ожидал такой комплектации при такой цене, да и в описании лота было написано что в комплекте только воздуходувка и провод зарядки.

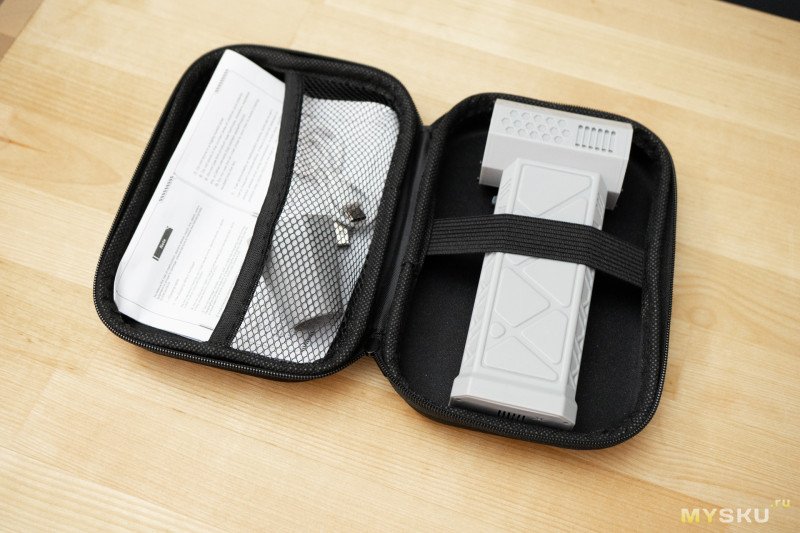

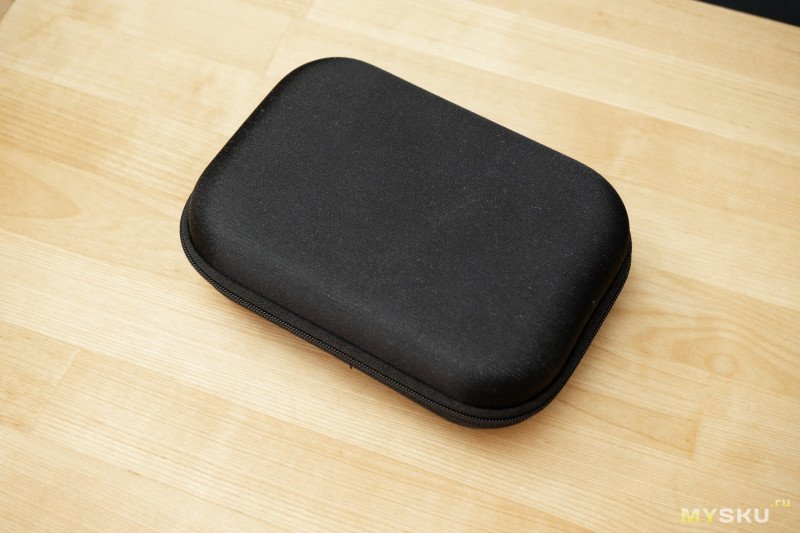

Открыв коробку удивляюсь еще раз. Там кейс! Он конечно не крепкий как для очков, а мягкий и держащий форму, но он все еще хороший.

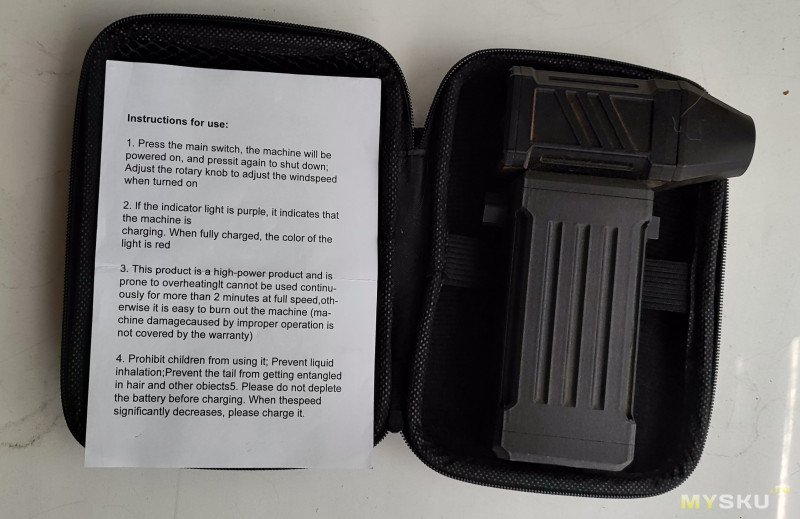

Внутри кейса сама воздуходувка, дополнительное узкое сопло, кабель зарядки, инструкция.

Кабель зарядки сразу на мусорку, очень страшно воняет и на ощупь это очередной подвальный кабель низкого качества.

Инструкция кстати смешная. Производит это все «3d manufacturing workshop in china», на фото в инструкции вообще другая дуйка с другим дизайном, с индикатором заряда, с несколькими кнопками, и даже с комплектом который превращает дуйку в пылесос. Но у меня ничего этого нет

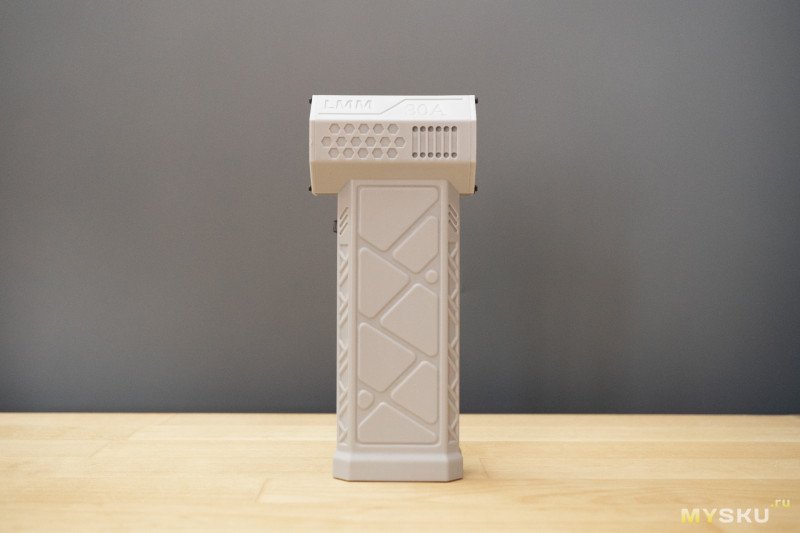

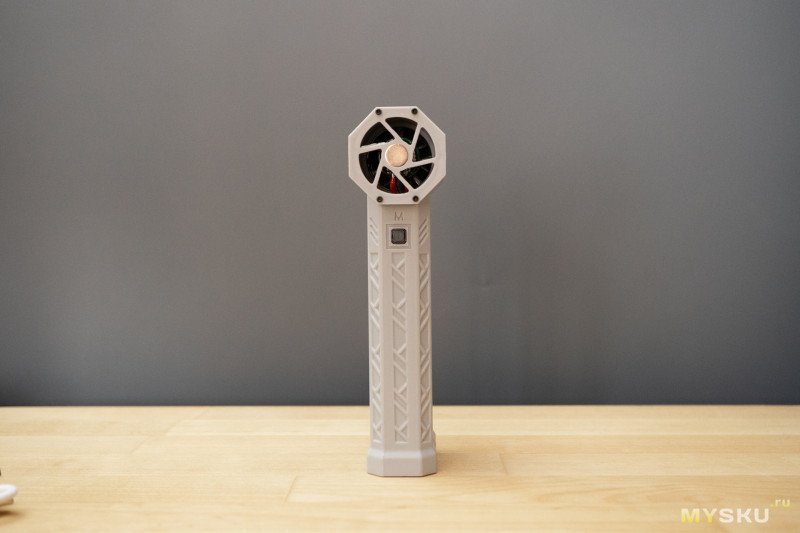

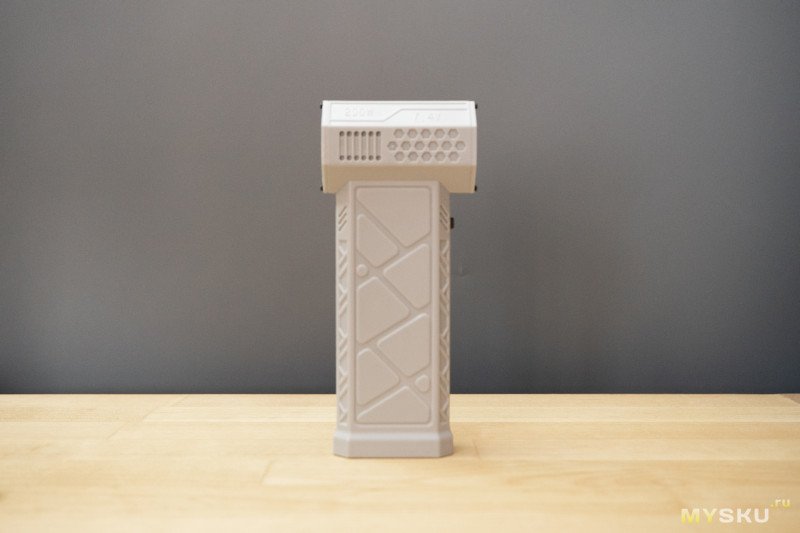

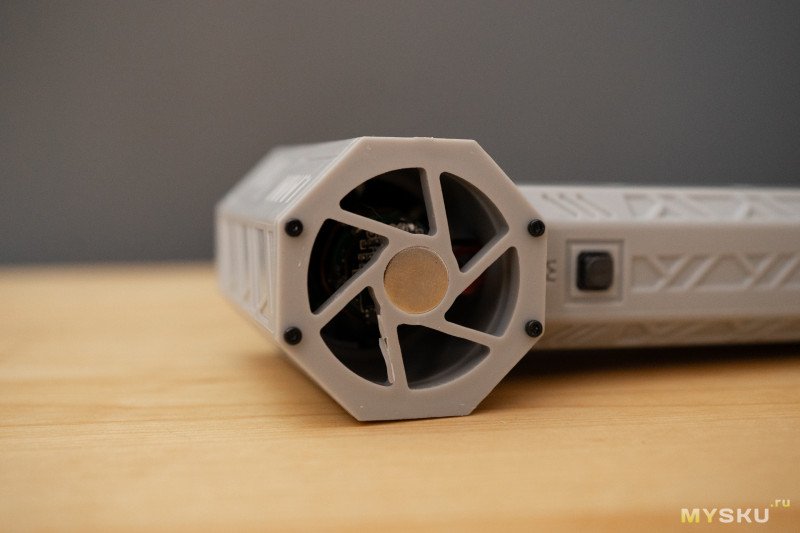

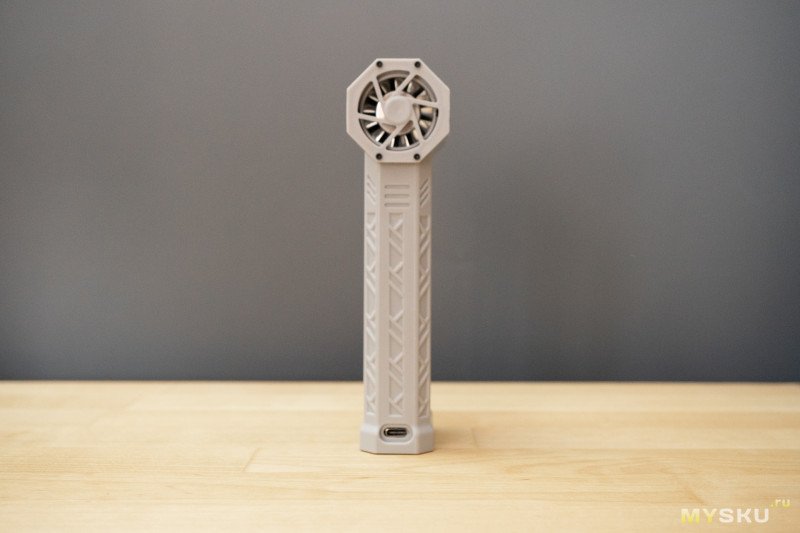

А вот и сама воздуходувка, выглядит неплохо, внутри виднеются запчасти напечатанные на 3д принтере, качество отливки не идеальное, есть ощущение что весь корпус напечатан на фотополимерном принтере.

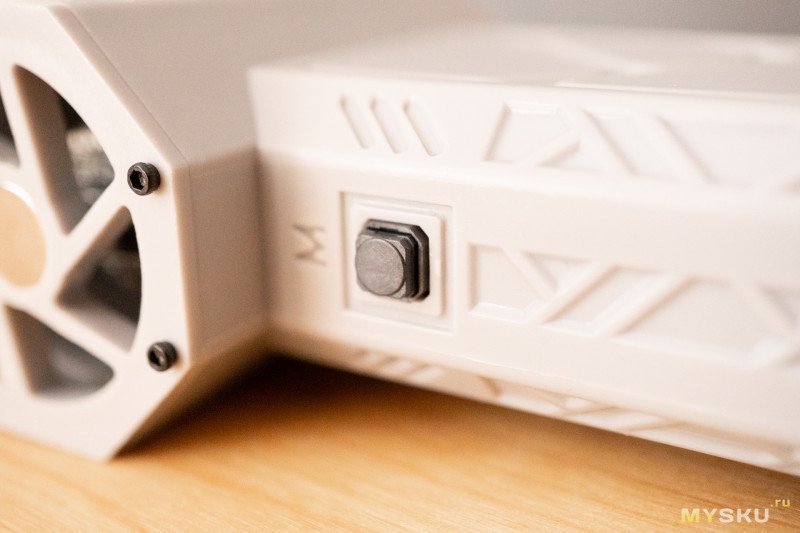

Элемент управления тут один — кнопка. Долгое нажатие включает аппарат, второе нажатие меняет скорость на большую, третье нажатие включает максимальный режим, а четвертое нажатие выключает воздуходувку.

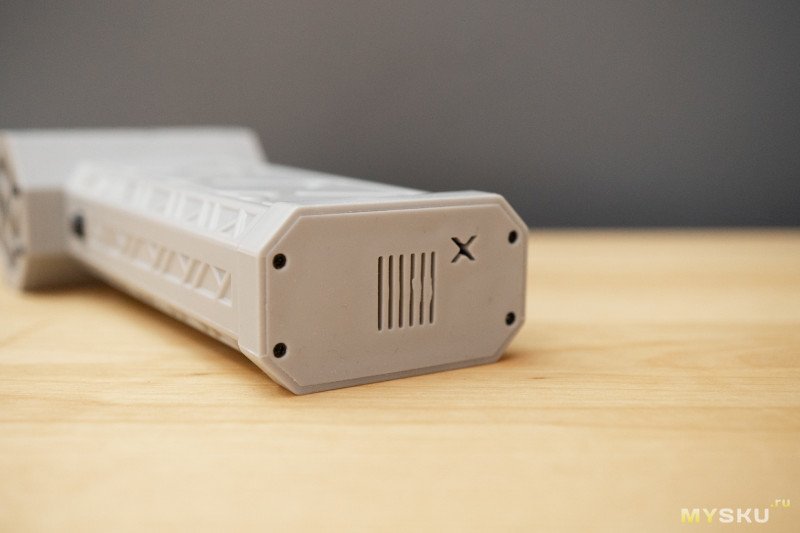

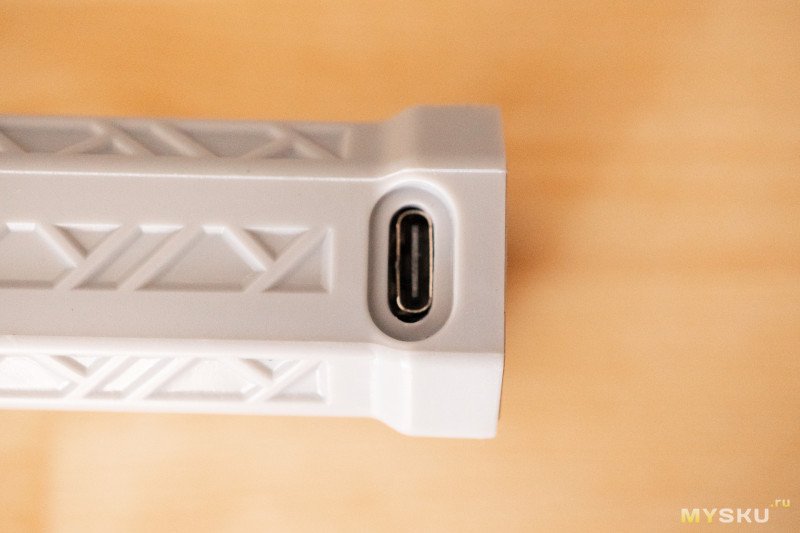

Снизу находится USB порт зарядки. Она без проблем поддерживает как A-C так и C-C кабели. Индикация зарядки не очень удобная так как используется 2 слабеньких светодиода на днище аппарата, и при том во время зарядки горят синий+красный а после завершения зарядки горит только красный.

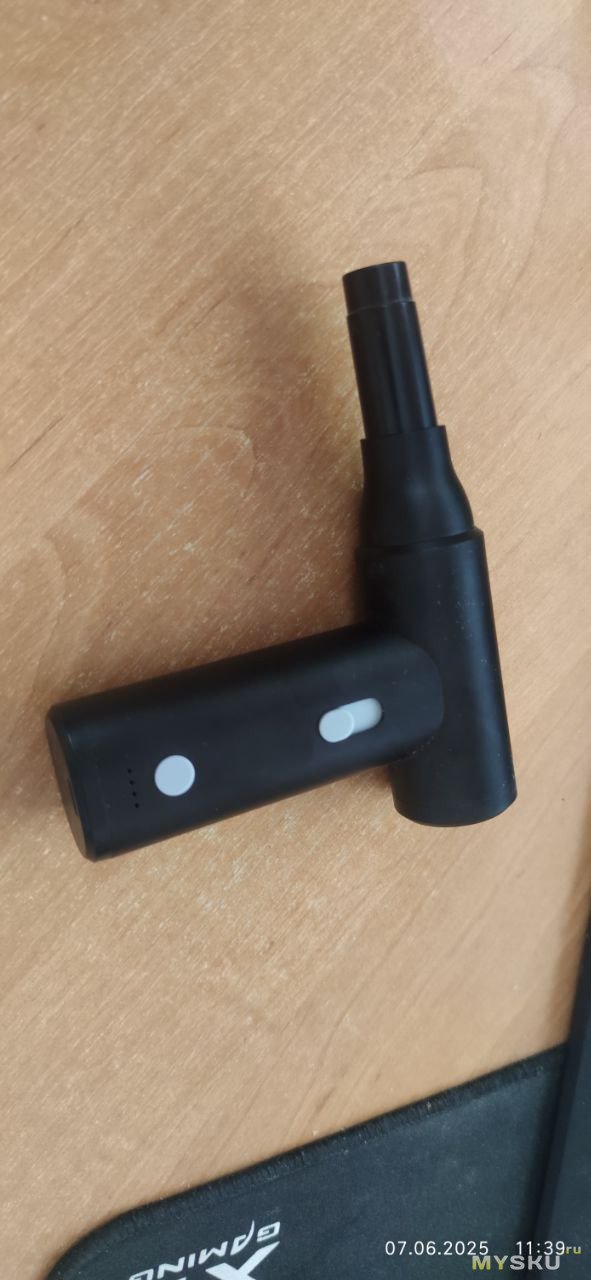

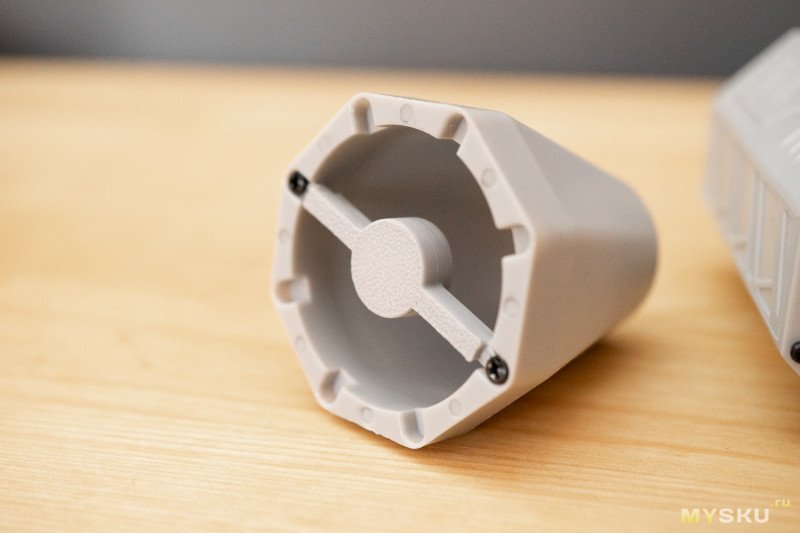

Сопло надевается на дуйку при помощи магнита, внутри него опять детали напечатанные на принтере. Как бы это не страшно особенно за такую цену но забавно.

Тесты

Зарядка процесс странный.  Я разрядил дуйку до состояния когда она уже еле крутила а если ее выключить то она уже не включалась. Подключил зарядку и получил ток в 0,130А. По всей видимости у контроллера вентилятора нет никакой защиты по заниженному напряжению на входе, от чего он высасывает батарейки в ноль. Решение конечно адское особенно с учетом отсутствия индикатора уровня заряда и BMS на аккумуляторах. Пользоваться надо осторожно и при первых признаках падения мощности — ставить на зарядку

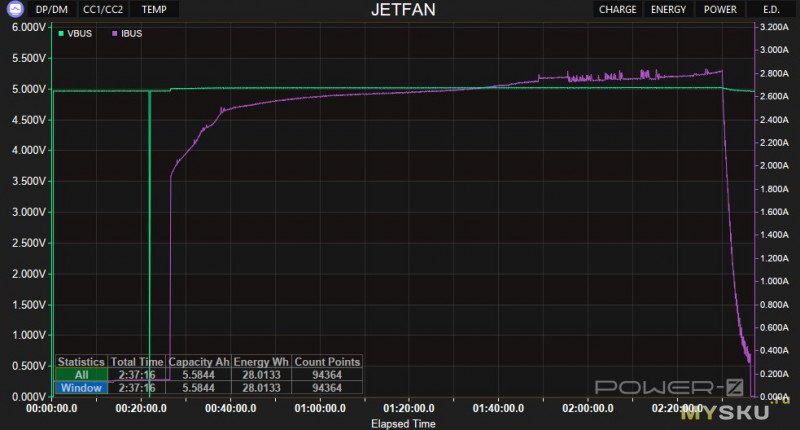

Контроллер заряда умный и полностью севшие банки сначала подзаряжает малым током, и потом постепенно поднимает ток до нормального. Собственно нормальный ток зарядки составил 2-2,8А. Полная зарядка взяла 28втч энергии, что с учетом кпд говорит о том что заявленная емкость аккумуляторов вполне настоящая (3,7в 3000мАч = 11,1втч, а аккумуляторов тут два). Общее время зарядки — 2 часа 37 минут.

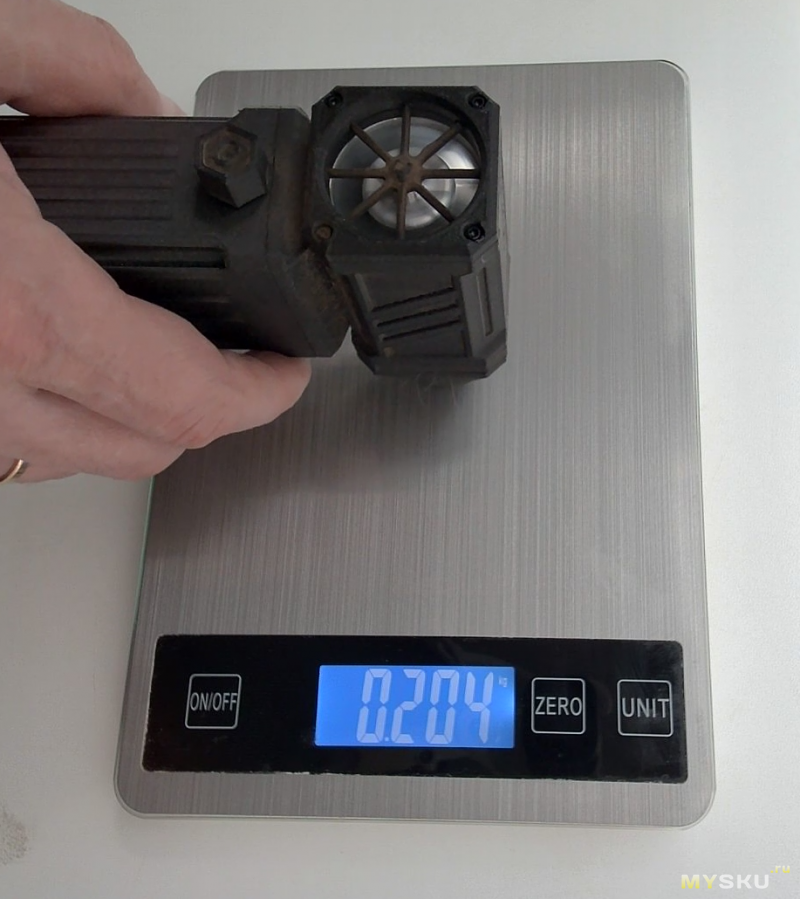

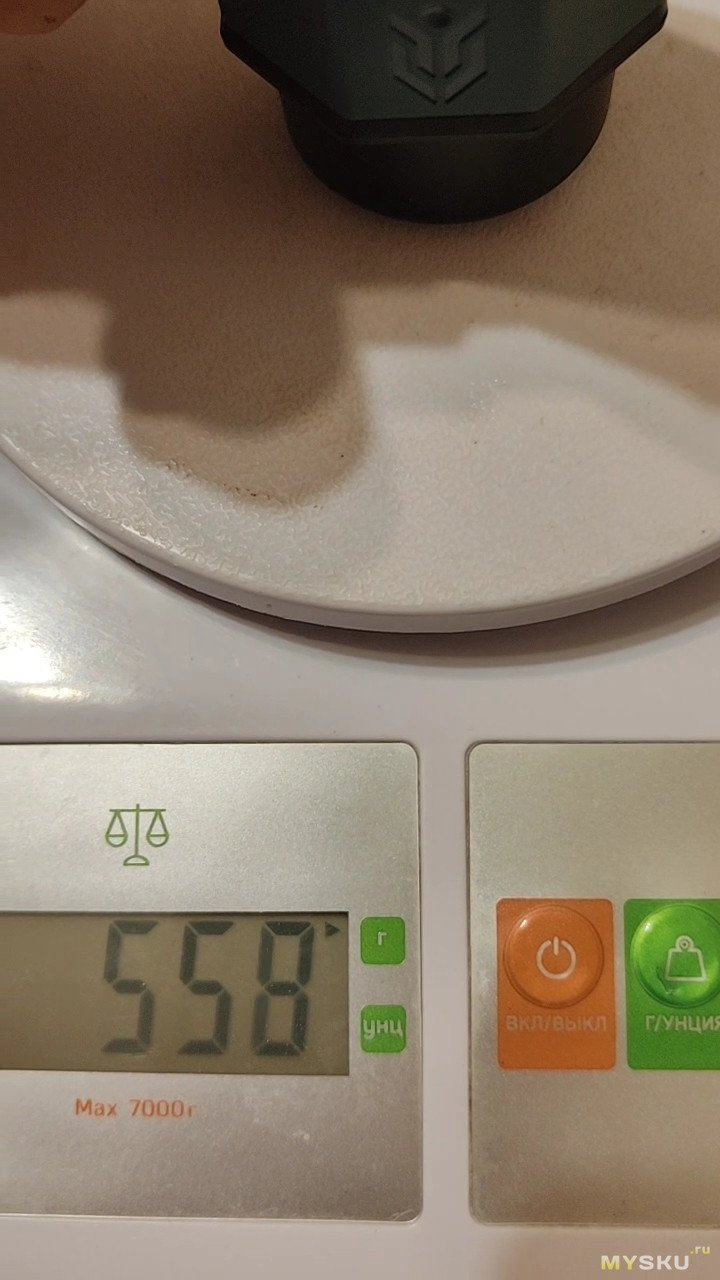

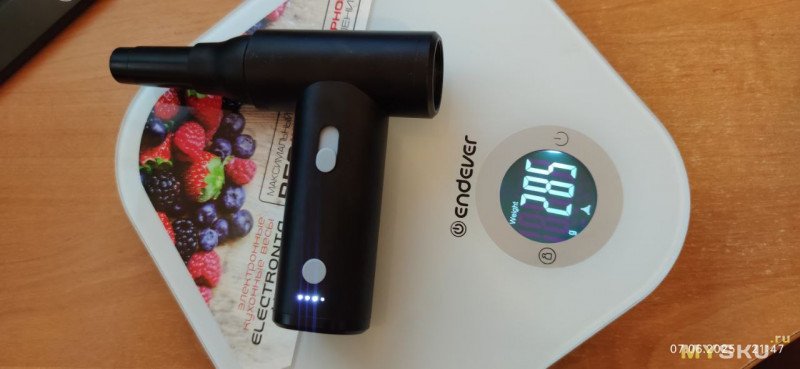

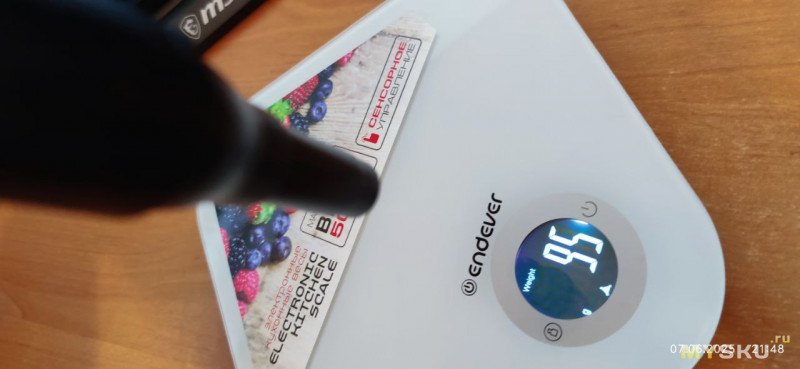

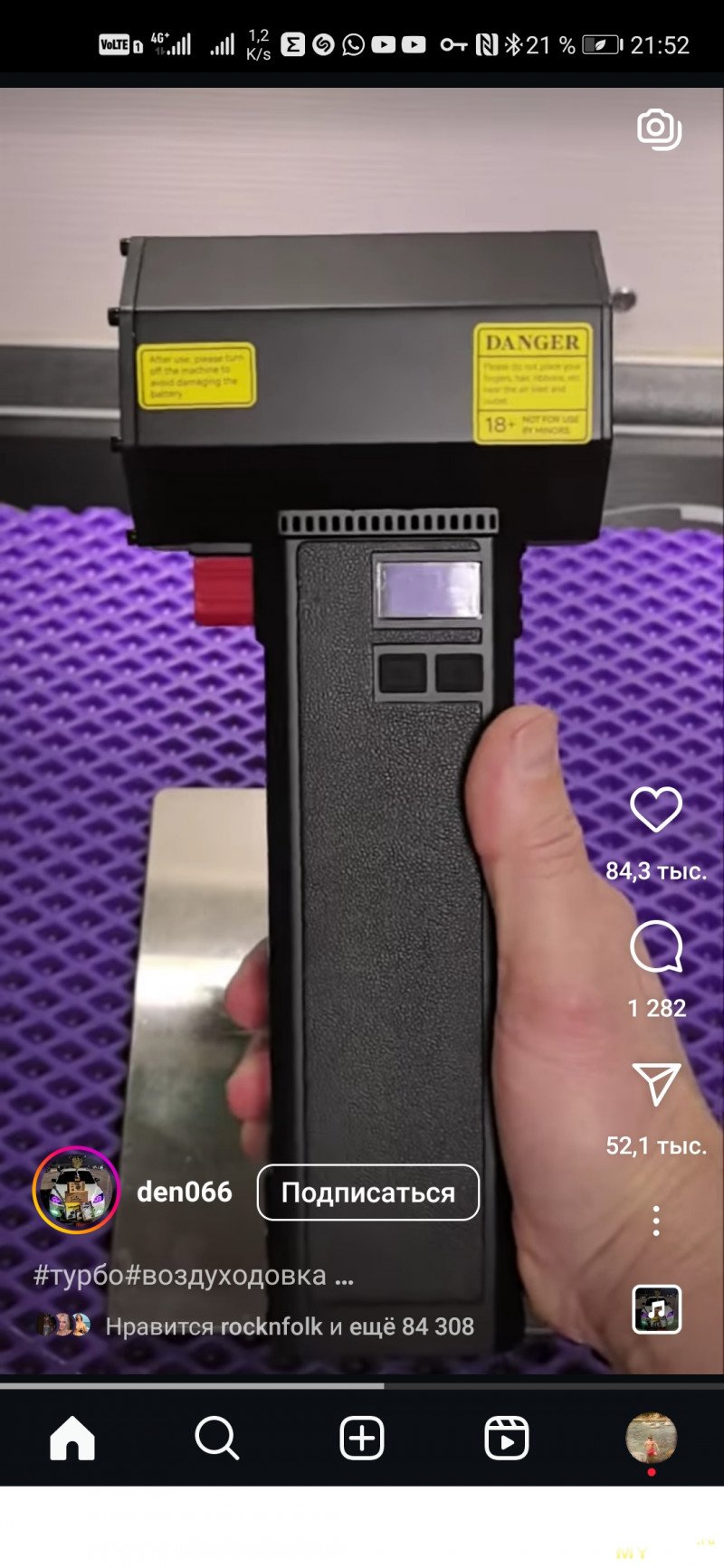

Мощность такой дуйки проверить проблематично, но я нашел простой способ из интернета — подуть на весы. Например в этом обзоре от ResSet есть тесты неплохой дуйки которая давит 150г. А тут в видео целое сравнение разнообразных воздуходувок.  Давление таких дуек находится в диапазоне 40г для самых простых типа компактных от KICA, и до 200г в безымянных дуйках напечатанных на принтере.

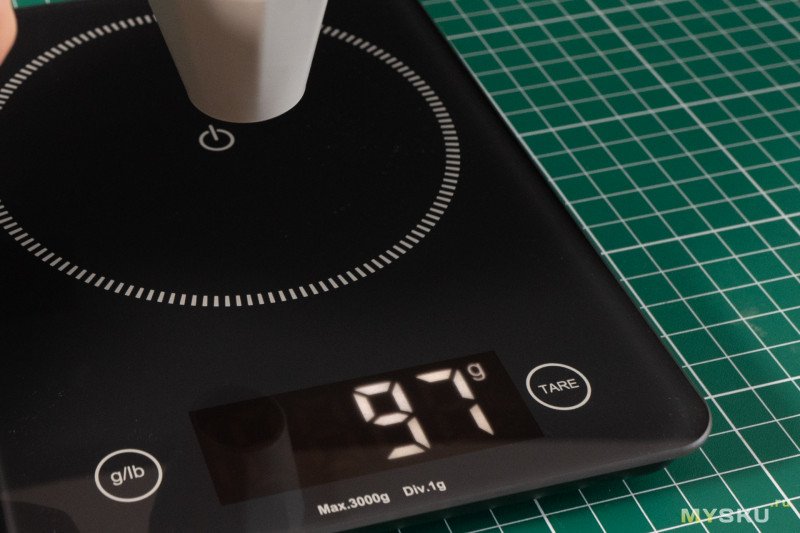

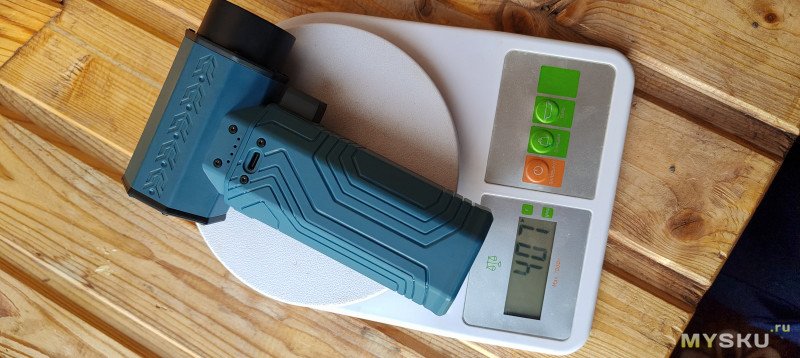

На полном заряде и максимальном режиме мой экземпляр давит 95-100 Грамм.

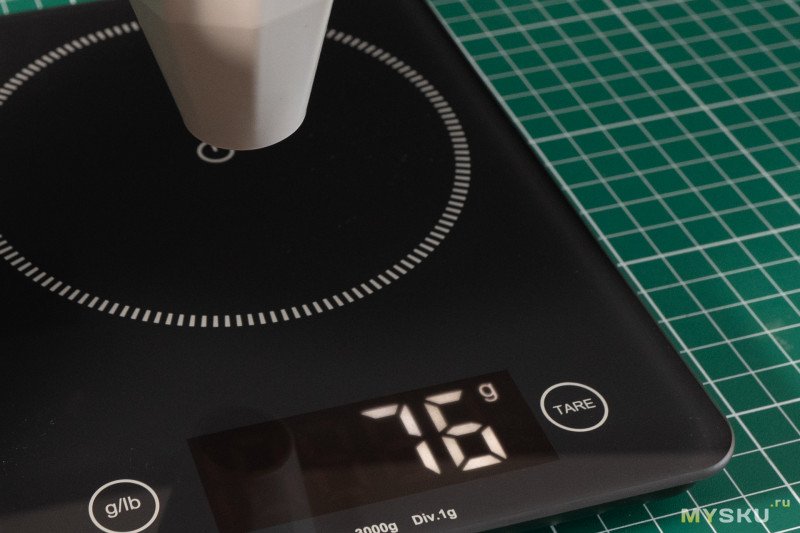

На 2 скорости давление 76г.

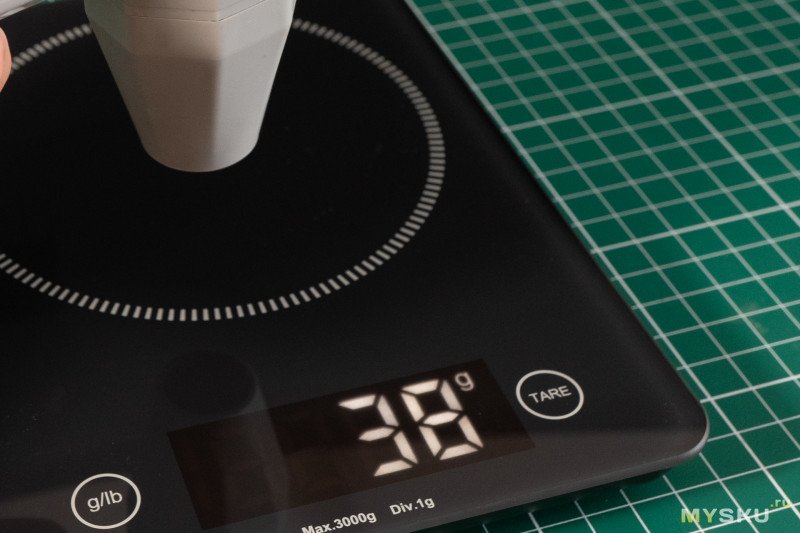

На 1 скорости 38г.

Результат считаю неплохим. Конечно это не 150-200г как у более дорогих моделей, но и не смешные 30-50г как у дешевых дуек KICA которые кстати все еще стоят в 2 раза дороже обозреваемой модели.

Время работы протестировать сложно, но могу сказать что одного полного заряда мне хватает на продувку трех компьютеров в течении 30-40 минут, в реальности это где-то 10-13 минут работы на турбо режиме.

Разборка

Снизу крышка закручена на 4 торкса, странно но ни одна бита из набора Xiaomi не подошла, но подошли биты из набора какой то случайной отвертки которую я купил много лет за копейки на гирбесте.

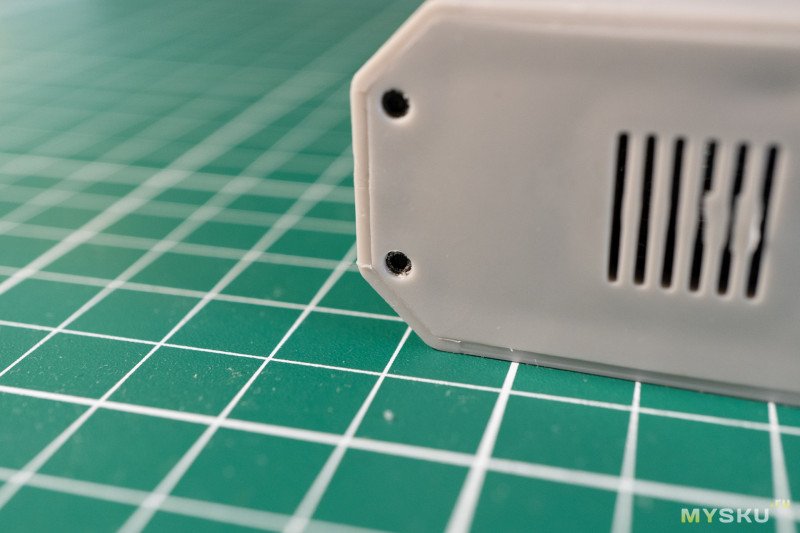

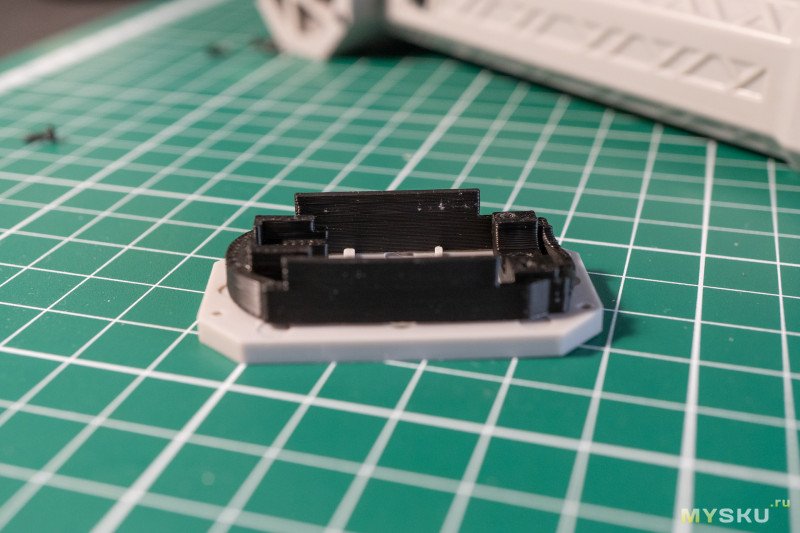

Пока откручивал винты, из отверстий шла стружка, один винт совсем застрял и не выходил, и забегая вперед скажу что все 4 резьбы сорваны и закрутить идеально обратно не вышло. Корпус действительно напечатан на фотополимерном принтере.

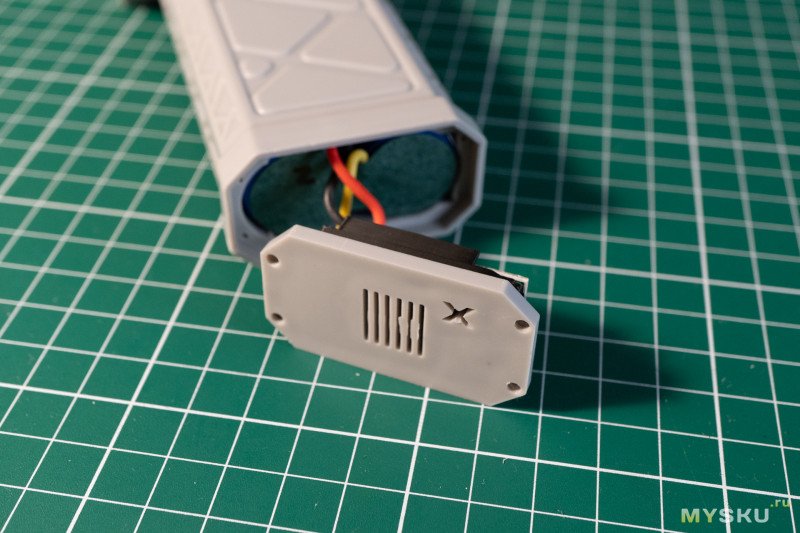

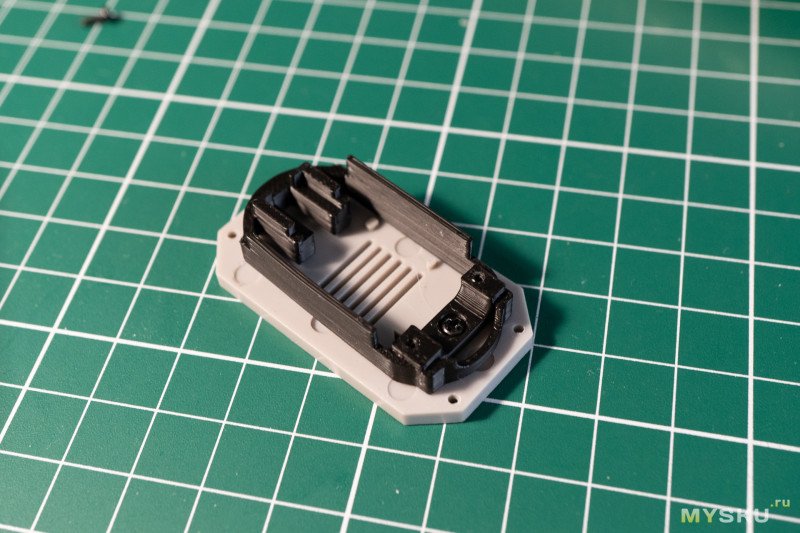

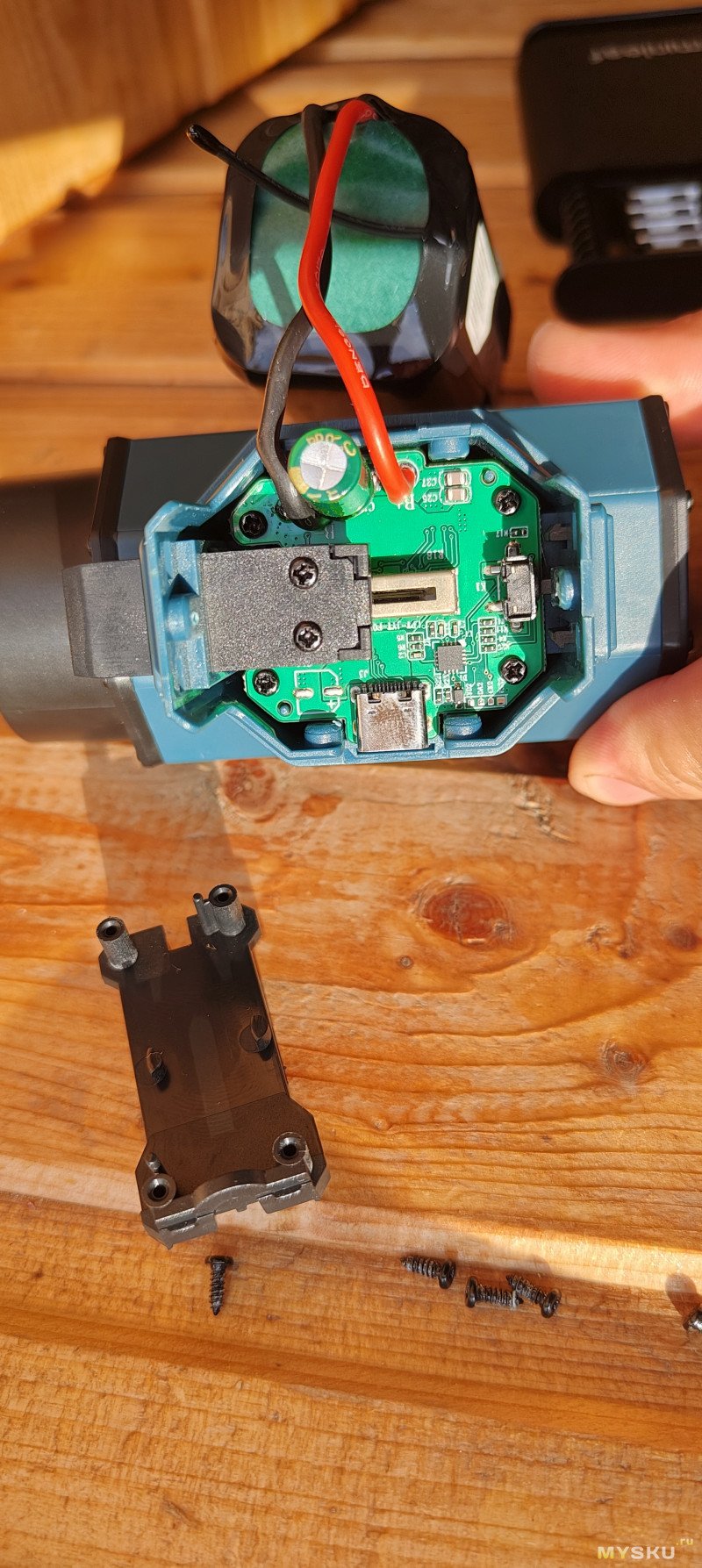

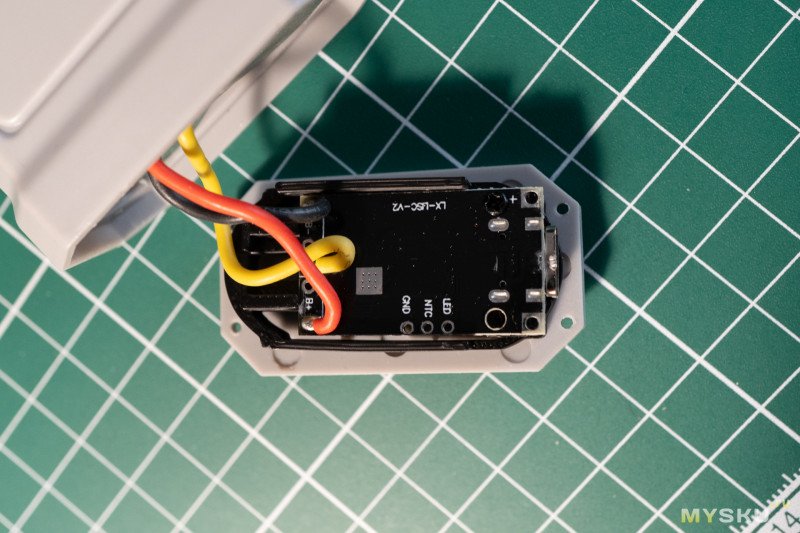

Открываем нижнюю крышку и видим низ какой то платы, это явно плата зарядки, на ней расположен TypeC порт и 3 проводка.

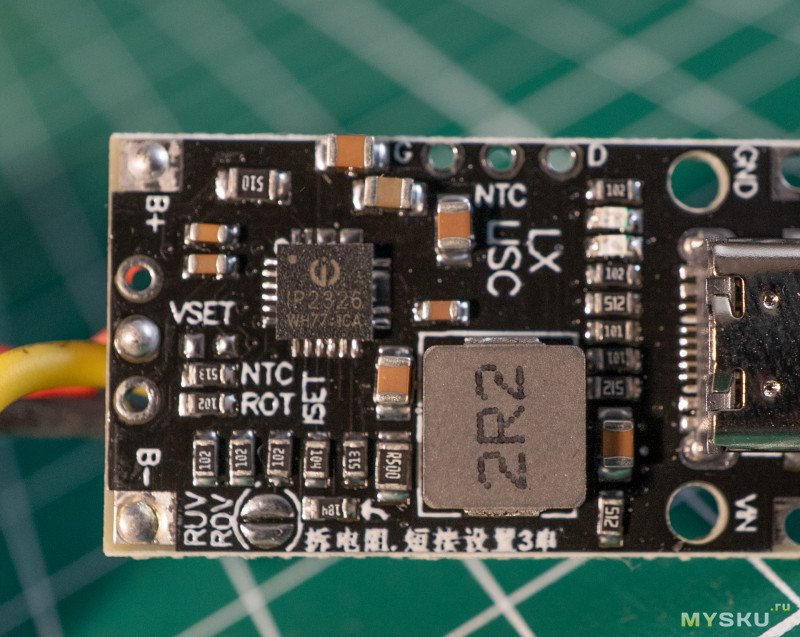

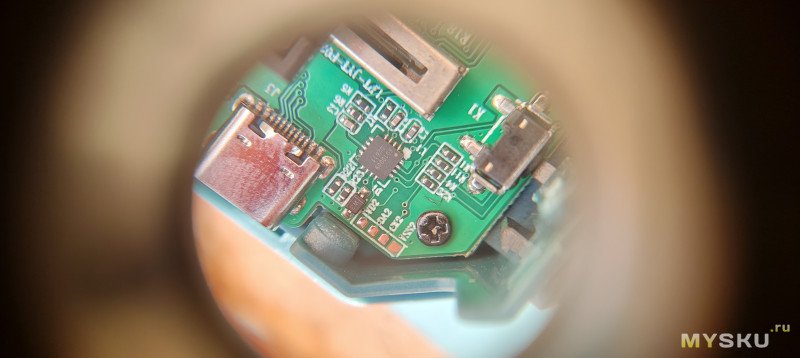

Откручиваем один саморез (второго нет, пожалели), и снимаем плату. Это действительно плата зарядки, при том одна из дешевых распространённых на чипе IP2326. Ровно такую плату можно купить на али примерно за 60-300 рублей.

Китайцы заявляют что этот модуль имеет ток заряда до 1,5А, поддерживает как 2S так и 3S сборки, имеет защиту от перегрева батареек, и еще море мелочей. Но в случае с модулем воздуходувки, никто не запарился с распайкой термистора для защиты от перегрева, настройки сделаны на аккумуляторную сборку 2S, а резистор задающий зарядку имеет номинал 104 или 100кОм, что дает ток примерно 900мА. Особых жалоб на этот модуль я не видел поэтому идем дальше.

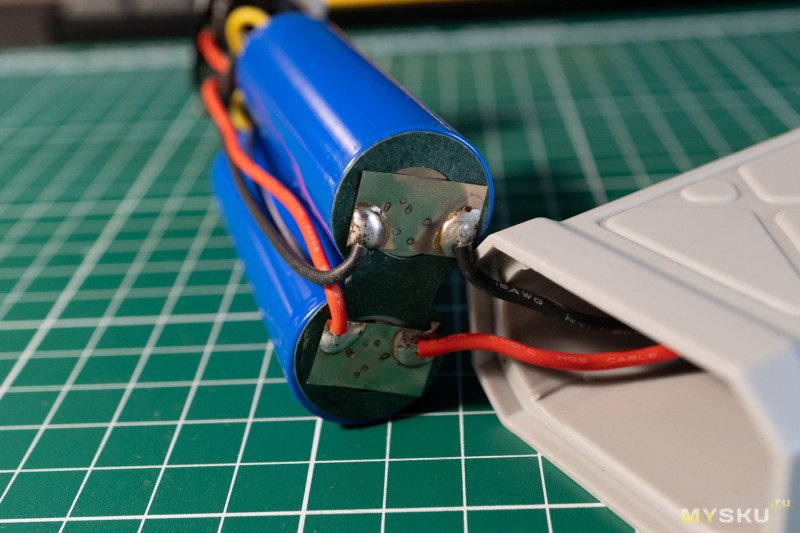

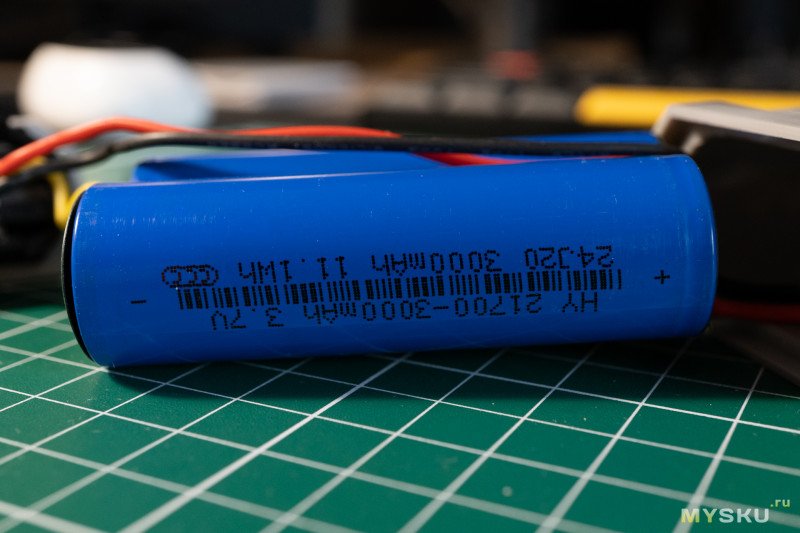

Тянем за провода и вытягиваем пару аккумуляторов типоразмера 21700! На аккумуляторе красуется надпись hy 21700-3000mah, что говорит нам о возможной емкости в 3000мАч. Кто их производитель я так и не нашел, батарейки с таким внешним видом нашлись в каком то посте на фейсбуке, но никакой информации и даташита там нет.  На вид контакты чистые без следов других сварок и пайки, а это наводит на мысль что батарейки новые.

Провода до батареек очень длинные и мягкие, при  желании сборку заменить будет не сложно, но сечение их маловато, AWG18 подойдут для нагрузки ампер в 10, при которых никаких обещанных 200вт не получить.

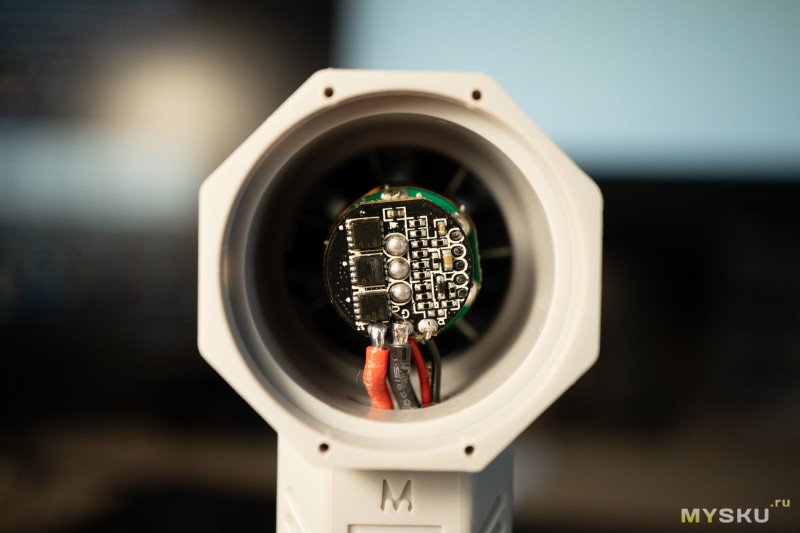

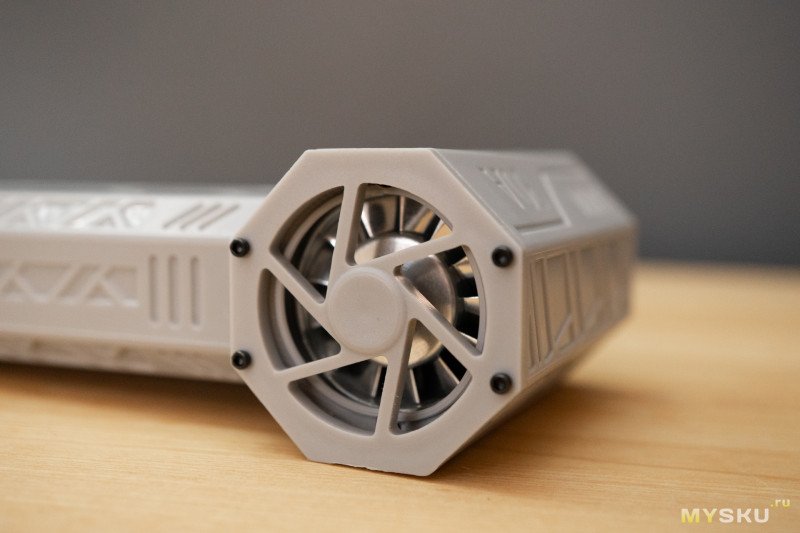

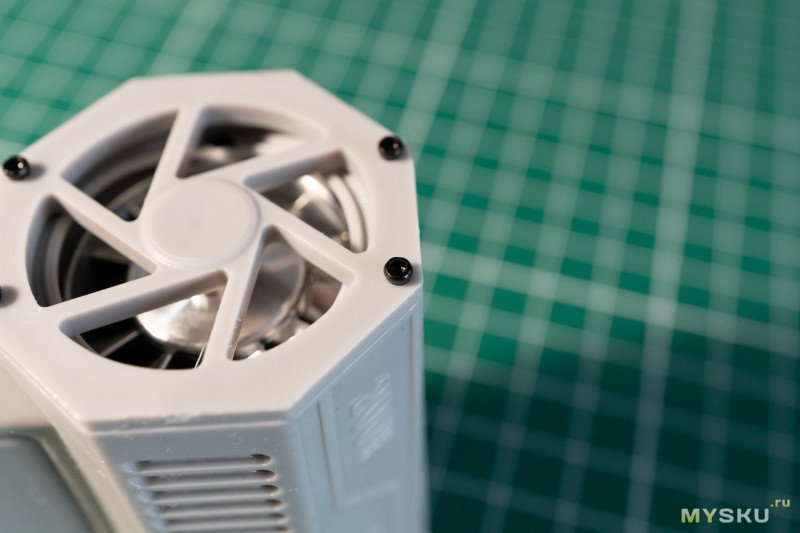

Переворачиваем дуйку и откручиваем 4 винта за которой прячется плата мотора. Все 4 резьбы сорваны и после закручивания не держат без клея.

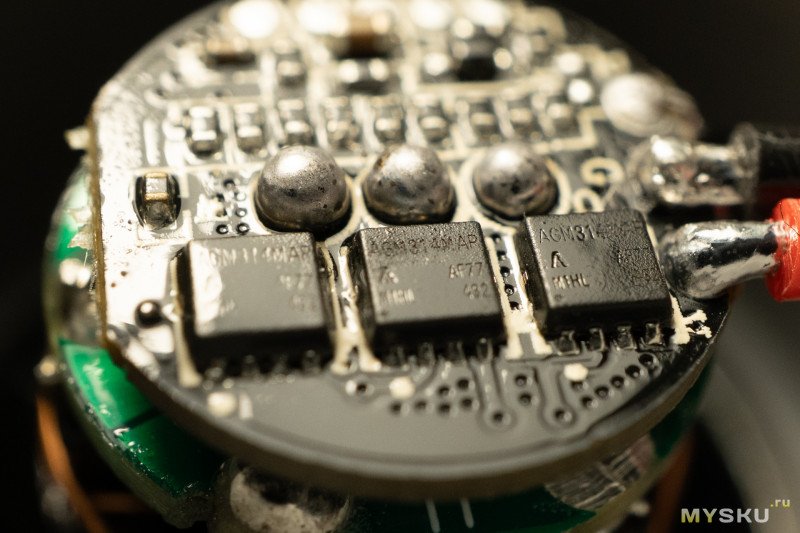

Плата на вид очень компактная, на ней 3 мосфета, куча смд компонентов и провода, все. Видимо мозги в виде микроконтроллера находятся на другой стороне. Мосфеты имеют маркировку AGM314MAP, найти даташит оказалось не сложно, в нем обещают ток до 30А в пике и до 21А на постоянку.

Я погонял дуйку на 3 режиме мощности минутку, мосфеты разогрелись и обжигали пальцы, температура там конечно не страшная но я бы лично не гонял долго на полной мощности.

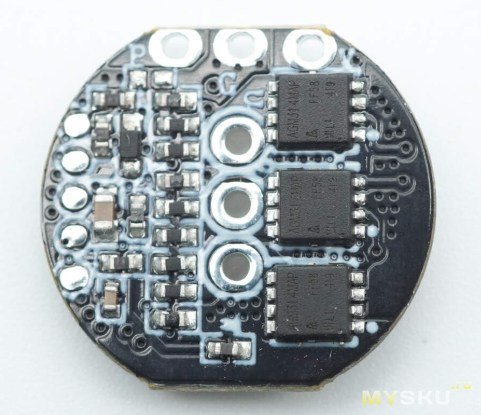

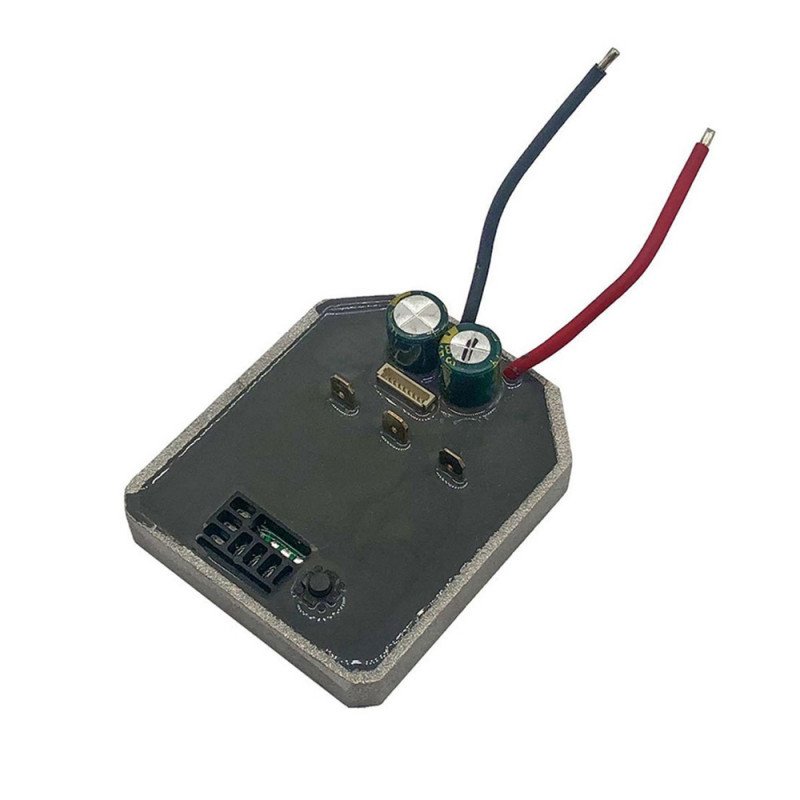

Распаивать эту дуйку желания небыло, но путем недолгого гугления, я смог найти эту плату с этими мосфетами тут: https://www.chongdiantou.com/archives/360942.html

Естественно никаких 200ватт при 7,2в тут нет. Заявленный ток платы 8 ампер при питании от 7,4-12вольт, что дает 59-99 ватт. Обороты обещают в диапазоне от 96000 до 110000RPM.

Источник фото

Выводы

Если кратко — дешман но неплохой, на пробу заказать стоит, я не пожалел. Если подробно — Интересный аппарат. За цену в смешные 1200руб я получил ту самую дуйку неплохой мощности, конечно не самый мощный вариант который давит 200 грамм, но и далеко не самый слабый вариант который давит смешные 40. Внутрянка бюджетная, непонятные нонейм банки но с честной емкостью, простая зарядка и в целом простая конструкция, доработать можно но смысла не вижу, если уж тратить деньги то сразу на более мощный вариант. Единственное что не понравилось так это отсутствие защиты по пере разряду, конечно можно высаживать аккумулятор в ноль и контроллер заряда потом их поднимет, но такие циклы губительны. В целом за эти деньги пойдет.
