БП (плата открытого типа) 12V-2A с сюрпризом
- Цена: 100руб+доставка
- Перейти в магазин

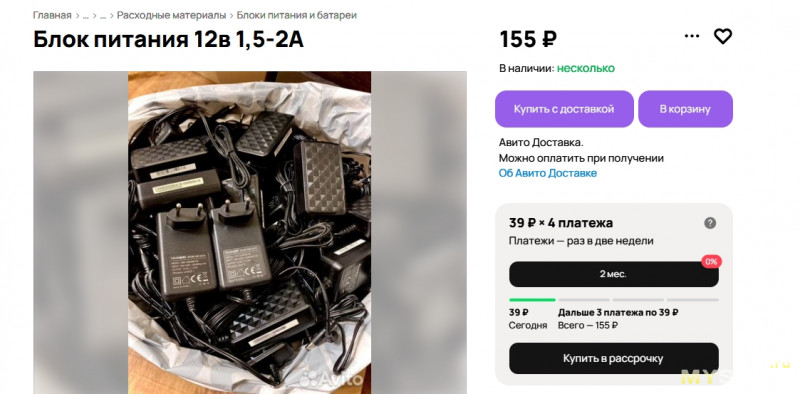

Увидел на Авито интересный БП/плату 12V-2A. Цена вполне приемлемая за такой БП. Повторил технологию с ЭТОГО ОБЗОРА — скинул ссылку в ближний радиомагазин. В пятницу БП приехали, зашёл в магазин и забрал свои платы. И в этот раз не могу уверенно утверждать, что приехал «шанхайский барс».
Начнём сначала — спрашивал за продавца. Сказали, что 5 баллов, никаких претензий, отвечает на вопросы и вполне приличная упаковка. Земляки (Новокузнецк) могут ПОЩУПАТЬ их вживую.
В субботу утром взял лупу, эту плату и разместился на любимом диване. Решил посмотреть мелкие детали на печатной плате. Заодно и посмотрел обвязку TL431 (smd-резисторы 0805). Пару раз в голове прикидывал соотношение — не получается у меня 12V. Сел за компьютер и начал смотреть по калькуляторам номиналы элементов. Всё равно не получается 12V. Потом пошёл покурить, попить чаю и уже свежим взглядом посмотреть. Короче потратил 10-15 минут впустую. Не выходило у меня 12V. А потом подумал, а что я вообще торможу — даже паяльник не нужно доставать. На плате уже есть разъём 230V (2-PIN), спокойно подсоединяй кабель и включай в сеть 230V.
Итог — включил в сеть 230V. На выходе БП 20V из моих расчётов. Это вместо заявленных продавцом 12V.
По самой плате/БП — оставил благоприятное впечатление. Состояние новое. Скорее всего сделана по заказу, для эксплуатации в конкретном устройстве. Номиналы элементов соответствуют мощности 25Вт. Трансформатор тоже понравился — габарит и исполнение соответствующее. Модель XED-RZ200200-LB.
Габарит БП — 70*51,6*1,6мм. Габарит, модель БП и дата производства указаны на плате.
Общий вид платы и маркировка.
Горячая часть.
SMD-предохранитель 250V-3.15A. Зелёный термистор HNP 3D9 (3 Ом, диаметр 9мм), жёлтый варистор HVR10D621J — вариант «защита БП от кратковременных импульсных перенапряжений в сети». Жёлтый Х2-конденсатор 275V-0,22uF (10мм по выводам). Диодный мост в smd-корпусе — MB30M (1000V-3A). Два китайских высоковольтных 450V-22uF (примерно 10/18мм). Между ними установлен синфазный дроссель. Маркировку микросхемы ШИМ не искал, но сделал фото маркировки. Коричневый конденсатор по ШИМ 50V-10uF. Ключевой транзистор CS7N70A4RG (700V-7A, корпус TO-252).
Холодная часть.
На плате, на лицевой части, есть стандартный привычный оптрон 817 и Y-конденсатор.
Но разработчику показалось, что мало одного Y-конденсатора.
С обратной стороны установили ещё один редкий Y-конденсатор. Он в SMD-корпусе, первого класса, номинал 471.
Распаяны три smd-диода Шоттки SS510L (100V-5A каждый).
Два зелёных конденсатора 25V-1000uF неизвестного мне производителя (примерно 10/17мм). Потом зелёное синфазное колечко и разъём под штекер.
Когда менял конденсаторы на выходе, то специально отколупал обмотки с трансформатора — они мне показались вполне приличного сечения.
Колхозная часть.
Когда выяснил, что мои платы на 20V, то сразу скинул информацию в радиомагазин. Чтобы проверили свои БП и исправили описание в магазине.
Дальше решил попробовать поменять напряжение на плате и посмотреть результат.
Итого имеем по smd-резисторам 0805 по TL431 — резистор R1 имеет номинал 1002 (10 кОм). Обозначен на плате как R12.
Резистор R2 состоит их двух резисторов — это 2402 (24 кОм) и 1501 (1.5 кОм). Обозначены на плате как R13 и R14. Итоговое сопротивление R2 = 1.41 кОм.
Расчётное выходное напряжение БП = 20,2V. И оно такое и есть по факту.
При выходном напряжении БП 20V — напряжение на конденсаторе по ШИМ около 20V.
Кое-какие мои рассуждения перед паяльником и варианте переделывания БП на 12V. Рассуждения скорее чисто теоретические и БП скорее всего задуман реально на 20V.
Доводы за 20V.
1) В маркировке присутствует цифра 20 — может это выходное 20V.
2) Конденсаторы на 25V. Подозрительно для Китая в БП на 12V.
Доводы в пользу ошибки.
1) Диоды Шоттки на 100V — стандарт для БП на 12V. Часть фирм, при выходном напряжении 20V, уходит на диоды Шоттки 120-150V. Но в тоже время в НАРОДНОМ БП на 24V китайцы распаивали диоды на 100V и они работали.
2) Нагрузочный smd-резистор 1206 (202) — он почти не подходит по мощности в БП 20V. Нет запаса по мощности. Но он подходит в БП 12V.
3) Два конденсатора на 25V-1000uF. Рабочее напряжение в пользу версии БП 20V, а ёмкость ближе к версии 12V-2A. Обмотки трансформатора хорошего сечения.
Решил даже полностью не раскладываться дома, а на коленке заменил резистор 10 кОм на резистор 5,6 кОм (на плате R12). Сделал напряжение под 12V. Включил БП в сеть 230V — БП нормально запустился. Проводками подсоединил к нагрузке и выставил ток 2А — БП нормально отреагировал.
Напряжение, на конденсаторе по ШИМ, скорее всего на грани фола — от 12V (ХХ) до 12,95V при токе около 2A. Это чревато дополнительным нагревом ключевого транзистора.
Итог колхоза — пол дня этот БП отработал при напряжении 12V и токе 2A. Думал, что вдруг что-нибудь вылезет. Но плата нормально отработала в перевёрнутом виде несколько часов, на открытой поверхности. Делал небольшой перерыв на пайку — заменил конденсаторы на выходе, пропаивал элементы и утилизировал остатки своего моточного провода. Запаял провод на большой пятак по транзистору и диодам Шоттки и поставил термоусадку на варистор + термистор.
Послесловие.
У продавца с Авито, на фото, чуть разные БП в горячей части. На одном БП (фото), только один высоковольтный конденсатор. Было предположение — он на одном БП проверил выходное напряжение и там оказалось 12V. И он указал в описании лота напряжение 12V.
В воскресенье утром сходил в ближний радиомагазин и решил проверить все БП в их коробке. Все БП оказались на 20V.
Они при мне связались с продавцом с Авито — он ответил, что это его ошибка. Он перепутал свои коробки с БП. У него якобы море этих БП на разное напряжение.
Общий итог.
БП однозначно стОит своих денег. Работает нормально при 20V — делал мощность немного более 25Вт. Формально он работает и при переделке на 12V. Но это скорее всего режим работы на пределе питания по ШИМ.
Защита по току — можно сказать, что отсутствует. При 12V быстро выкручивал к току 7-8А и защита не срабатывала.
При 20V — тоже пытался значительно (кратно) повышать ток и защита так же не срабатывала.
При версии БП на 20V, очень желательно заменить родной нагрузочный smd-резистор 2 кОм (типоразмер 1206). Поставить около 3,9 кОм.
Если будете заказывать этот БП — заранее обговаривайте все моменты и не стесняйтесь общаться с продавцом.
У меня всё. Всем здоровья и удачи.
Начнём сначала — спрашивал за продавца. Сказали, что 5 баллов, никаких претензий, отвечает на вопросы и вполне приличная упаковка. Земляки (Новокузнецк) могут ПОЩУПАТЬ их вживую.
В субботу утром взял лупу, эту плату и разместился на любимом диване. Решил посмотреть мелкие детали на печатной плате. Заодно и посмотрел обвязку TL431 (smd-резисторы 0805). Пару раз в голове прикидывал соотношение — не получается у меня 12V. Сел за компьютер и начал смотреть по калькуляторам номиналы элементов. Всё равно не получается 12V. Потом пошёл покурить, попить чаю и уже свежим взглядом посмотреть. Короче потратил 10-15 минут впустую. Не выходило у меня 12V. А потом подумал, а что я вообще торможу — даже паяльник не нужно доставать. На плате уже есть разъём 230V (2-PIN), спокойно подсоединяй кабель и включай в сеть 230V.
Итог — включил в сеть 230V. На выходе БП 20V из моих расчётов. Это вместо заявленных продавцом 12V.
По самой плате/БП — оставил благоприятное впечатление. Состояние новое. Скорее всего сделана по заказу, для эксплуатации в конкретном устройстве. Номиналы элементов соответствуют мощности 25Вт. Трансформатор тоже понравился — габарит и исполнение соответствующее. Модель XED-RZ200200-LB.
Габарит БП — 70*51,6*1,6мм. Габарит, модель БП и дата производства указаны на плате.
Общий вид платы и маркировка.
Горячая часть.
SMD-предохранитель 250V-3.15A. Зелёный термистор HNP 3D9 (3 Ом, диаметр 9мм), жёлтый варистор HVR10D621J — вариант «защита БП от кратковременных импульсных перенапряжений в сети». Жёлтый Х2-конденсатор 275V-0,22uF (10мм по выводам). Диодный мост в smd-корпусе — MB30M (1000V-3A). Два китайских высоковольтных 450V-22uF (примерно 10/18мм). Между ними установлен синфазный дроссель. Маркировку микросхемы ШИМ не искал, но сделал фото маркировки. Коричневый конденсатор по ШИМ 50V-10uF. Ключевой транзистор CS7N70A4RG (700V-7A, корпус TO-252).
Холодная часть.
На плате, на лицевой части, есть стандартный привычный оптрон 817 и Y-конденсатор.
Но разработчику показалось, что мало одного Y-конденсатора.
С обратной стороны установили ещё один редкий Y-конденсатор. Он в SMD-корпусе, первого класса, номинал 471.
Распаяны три smd-диода Шоттки SS510L (100V-5A каждый).
Два зелёных конденсатора 25V-1000uF неизвестного мне производителя (примерно 10/17мм). Потом зелёное синфазное колечко и разъём под штекер.
Когда менял конденсаторы на выходе, то специально отколупал обмотки с трансформатора — они мне показались вполне приличного сечения.
Колхозная часть.
Когда выяснил, что мои платы на 20V, то сразу скинул информацию в радиомагазин. Чтобы проверили свои БП и исправили описание в магазине.
Дальше решил попробовать поменять напряжение на плате и посмотреть результат.
Итого имеем по smd-резисторам 0805 по TL431 — резистор R1 имеет номинал 1002 (10 кОм). Обозначен на плате как R12.
Резистор R2 состоит их двух резисторов — это 2402 (24 кОм) и 1501 (1.5 кОм). Обозначены на плате как R13 и R14. Итоговое сопротивление R2 = 1.41 кОм.
Расчётное выходное напряжение БП = 20,2V. И оно такое и есть по факту.
При выходном напряжении БП 20V — напряжение на конденсаторе по ШИМ около 20V.
Кое-какие мои рассуждения перед паяльником и варианте переделывания БП на 12V. Рассуждения скорее чисто теоретические и БП скорее всего задуман реально на 20V.
Доводы за 20V.
1) В маркировке присутствует цифра 20 — может это выходное 20V.
2) Конденсаторы на 25V. Подозрительно для Китая в БП на 12V.
Доводы в пользу ошибки.
1) Диоды Шоттки на 100V — стандарт для БП на 12V. Часть фирм, при выходном напряжении 20V, уходит на диоды Шоттки 120-150V. Но в тоже время в НАРОДНОМ БП на 24V китайцы распаивали диоды на 100V и они работали.
2) Нагрузочный smd-резистор 1206 (202) — он почти не подходит по мощности в БП 20V. Нет запаса по мощности. Но он подходит в БП 12V.
3) Два конденсатора на 25V-1000uF. Рабочее напряжение в пользу версии БП 20V, а ёмкость ближе к версии 12V-2A. Обмотки трансформатора хорошего сечения.
Решил даже полностью не раскладываться дома, а на коленке заменил резистор 10 кОм на резистор 5,6 кОм (на плате R12). Сделал напряжение под 12V. Включил БП в сеть 230V — БП нормально запустился. Проводками подсоединил к нагрузке и выставил ток 2А — БП нормально отреагировал.
Напряжение, на конденсаторе по ШИМ, скорее всего на грани фола — от 12V (ХХ) до 12,95V при токе около 2A. Это чревато дополнительным нагревом ключевого транзистора.
Итог колхоза — пол дня этот БП отработал при напряжении 12V и токе 2A. Думал, что вдруг что-нибудь вылезет. Но плата нормально отработала в перевёрнутом виде несколько часов, на открытой поверхности. Делал небольшой перерыв на пайку — заменил конденсаторы на выходе, пропаивал элементы и утилизировал остатки своего моточного провода. Запаял провод на большой пятак по транзистору и диодам Шоттки и поставил термоусадку на варистор + термистор.
Послесловие.
У продавца с Авито, на фото, чуть разные БП в горячей части. На одном БП (фото), только один высоковольтный конденсатор. Было предположение — он на одном БП проверил выходное напряжение и там оказалось 12V. И он указал в описании лота напряжение 12V.
В воскресенье утром сходил в ближний радиомагазин и решил проверить все БП в их коробке. Все БП оказались на 20V.
Они при мне связались с продавцом с Авито — он ответил, что это его ошибка. Он перепутал свои коробки с БП. У него якобы море этих БП на разное напряжение.
Общий итог.
БП однозначно стОит своих денег. Работает нормально при 20V — делал мощность немного более 25Вт. Формально он работает и при переделке на 12V. Но это скорее всего режим работы на пределе питания по ШИМ.
Защита по току — можно сказать, что отсутствует. При 12V быстро выкручивал к току 7-8А и защита не срабатывала.
При 20V — тоже пытался значительно (кратно) повышать ток и защита так же не срабатывала.
При версии БП на 20V, очень желательно заменить родной нагрузочный smd-резистор 2 кОм (типоразмер 1206). Поставить около 3,9 кОм.
Если будете заказывать этот БП — заранее обговаривайте все моменты и не стесняйтесь общаться с продавцом.
У меня всё. Всем здоровья и удачи.
