Просматривая Озон, подвернулась очередная б/у фирменная плата (БП) на 12V. И она от нашего продавца, что подразумевает быструю доставку. Цена очень высокая, особенно с учётом обмана и лукавства. И такая плата есть у меня дома, брал несколько лет назад на Али. Тогда кому-то (с Муськи) скидывал и ссылку в личку. Сама плата от известного и уважаемого производителя Delta.
Нашим продавцам нужно пересматривать ценовую политику и хотя бы указывать реальные характеристики. Особенно касается радиодеталей — должны отвечать за левые транзисторы и другие детали.
По этой плате — для меня своеобразная плата, имеет относительно большие габариты и небольшую мощность (реальную). Но в тоже время всё было сделано очень качественно и по самому исполнению вопросов нет.
По габаритам платы — продавец указывает 85*40*26мм. Не знаю как он это получил, у меня немного другие цифры — 102*45мм. По высоте — натянем сову на глобус и согласимся с цифрой 26мм. Это вместе с толщиной платы и длиной выводов радиодеталей.
По традиции, на плате откусанные родные провода по входу/выходу.

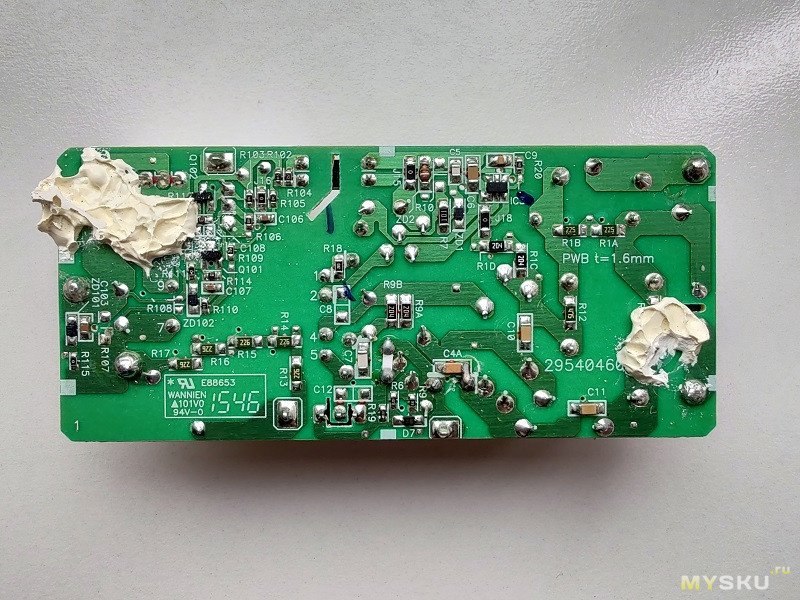

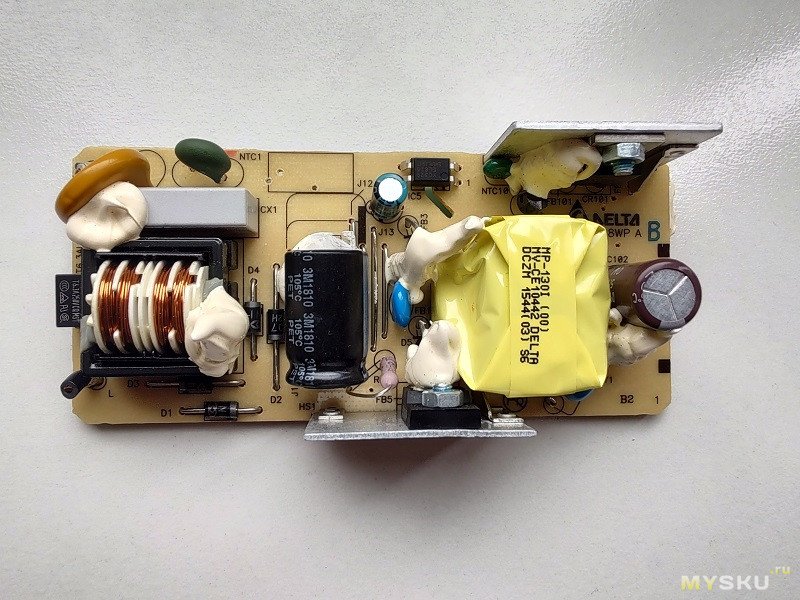

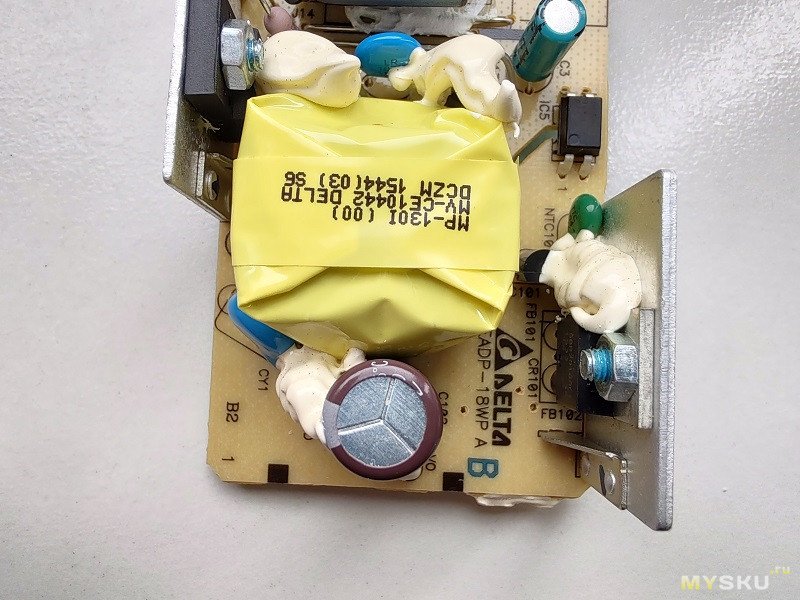

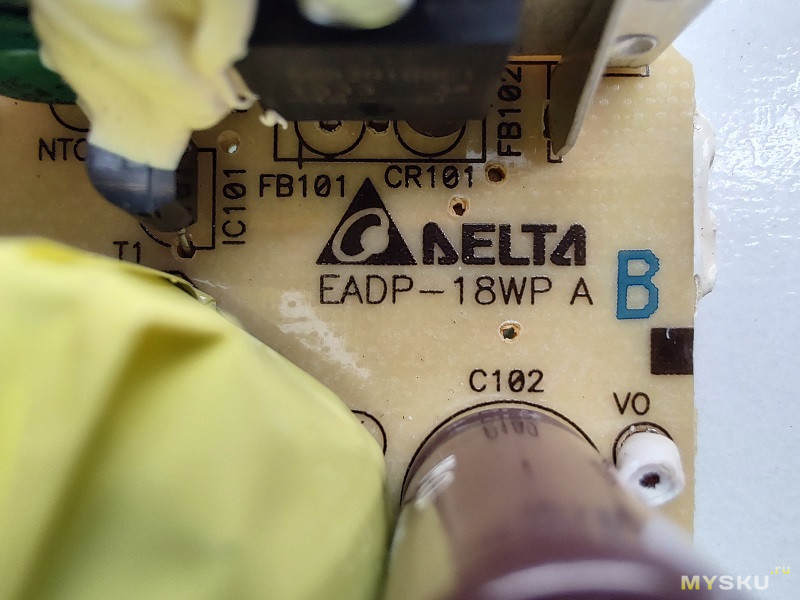

Сразу впечатления после визуального осмотра этой платы.
Заказчик этого БП, вообще не экономил при заказе. Заказал БП с дорогими комплектующими. А все детали обговариваются перед подписанием контракта. Ему нужен был надёжный БП с оговорённой мощностью. У меня к нему возник только риторический вопрос — зачем был выбран такой большой габарит, на плате много свободного места. Но это личное дело заказчик-исполнитель.
Судя по выходной части, этот БП от сетевого устройства. Именно там придерживаются принципа и очень часто не устанавливают фильтрующие дросселя на выходную часть. Это повышает надёжность БП и живучесть конденсаторов. ЗДЕСЬ вскользь есть про родные платы от коммутаторов Cisco Catalyst 2950. Родные БП (Delta и Phihong) не имеют фильтрующего дросселя на выходе. И плата с того обзора тоже без этого дросселя.

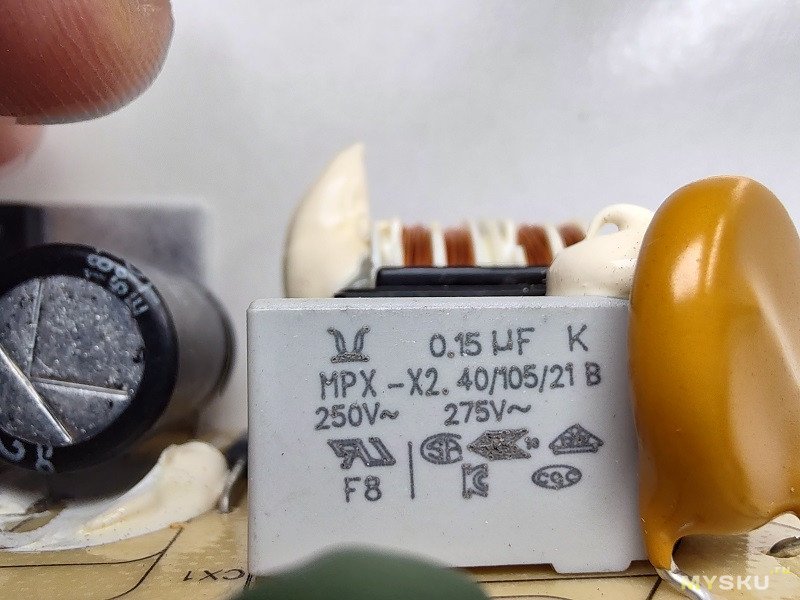

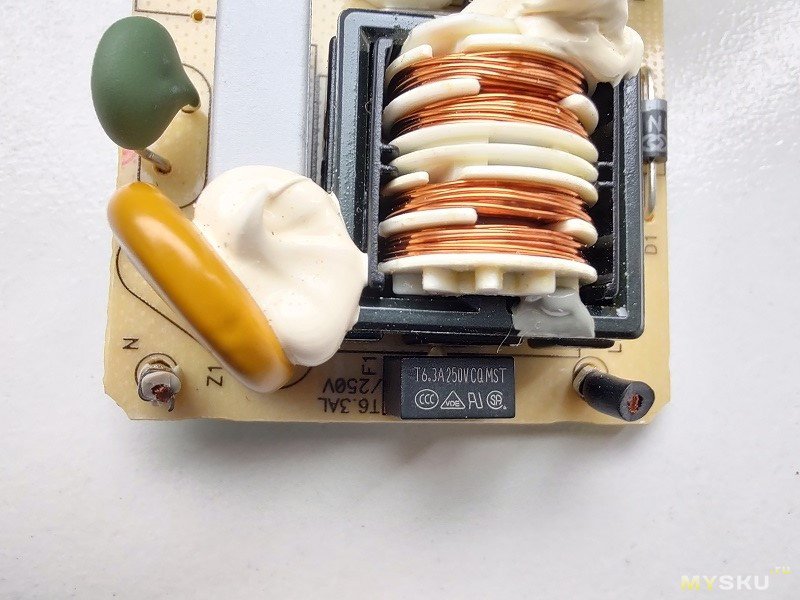

Входной фильтр очень качественно сделан — квадратный/пластиковый предохранитель 250V/6.3A. Не удивляйтесь такому номиналу предохранителя, в фирменных БП с варистором частое явление, хотя и спорное. При одном исполнении и одной мощности БП, некоторые производители расходятся во взглядах на номинал предохранителя. Жёлтый варистор TVR 14471. Конкретно этот варистор TVR очень был любим и у Mean Well. Зелёный небольшой термистор SCK053 (5 Ом/3A). Светлый Х2-конденсатор 275V/0.15uF (15мм по выводам).
Далее установлен отличный синфазный дроссель на 4 ручья. Он даже слишком хороший для такого БП, в бытовых БП такой мощности, почти невероятное явление. Диодный мост выполнен в виде 4 диодов IN4007.



Дальше будут стандартные трюки от китайцев, по замене родного/фирменного высоковольтного конденсатора и разгону платы. Вспоминаем пункты из ЭТОГО ОБЗОРА.
И вроде всё сделано обычно, но у меня возникли риторические вопросы к китайцам.

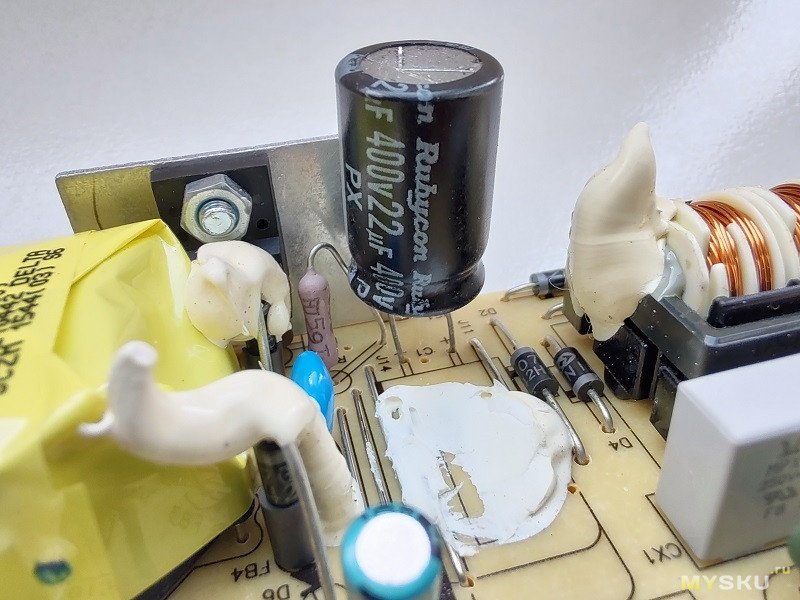

1) Заменён родной высоковольтный конденсатор. Установлен 400V/22uF. Но не просто 400V/22uF, а установлен фирменный Rubycon PX.
Зачем и для кого вы так сделали?
а) Обычный человек не поймёт разницы между Rubycon и простым конденсатором.
б) Кто в теме они сразу увидят подвох — конденсатор болтается. На нём ручная пайка с флюсом. И главное, что сам конденсатор чистый, а под ним остался заводской герметик с отметинами.
Китайцам нужно было его закрепить герметиком и попытаться аккуратно запаять и отмыть свой флюс. Но и это скорее всего бы не помогло — никогда солидная контора не поставит ёмкость 400V/22uF в такой БП. Даже не учитывая расширенный диапазон входного напряжения 110V-230V. Там будут ставить этот конденсатор с коэффициентом минимум 1.5+ к мощности БП.
Другими словами китайцы проделали тупую работу с брендовым Rubycon — новичкам их конденсатор ничего не скажет, а кто в теме, сразу увидят обман.
Так как это фирменный БП и заказчик не экономил, то к родному высоковольтному конденсатору установили smd-керамику 1206 (паралельно). Нечастое исполнение и возможно спорное. Я не знаю как надёжна сама высоковольтная smd-керамика в таком месте.
2) Разгон по току.

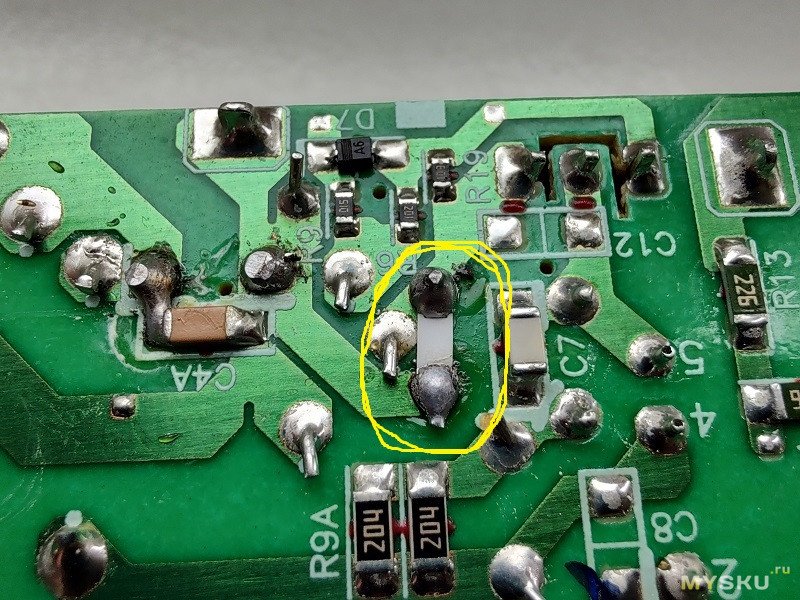

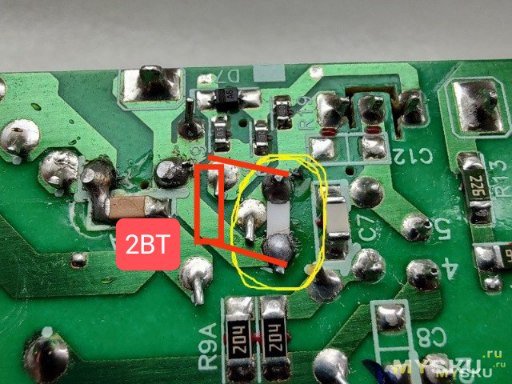

И снова вроде всё обычно — к родному/фирменному резистору, параллельно подпаяли свой китайский smd-резистор 1206. И по старому обычаю, его запаяли белым пузом кверху.
Но в конкретно этой плате, это не работает и появляется риторический вопрос к китайцам. И снова проделана тупая работа по разгону платы.

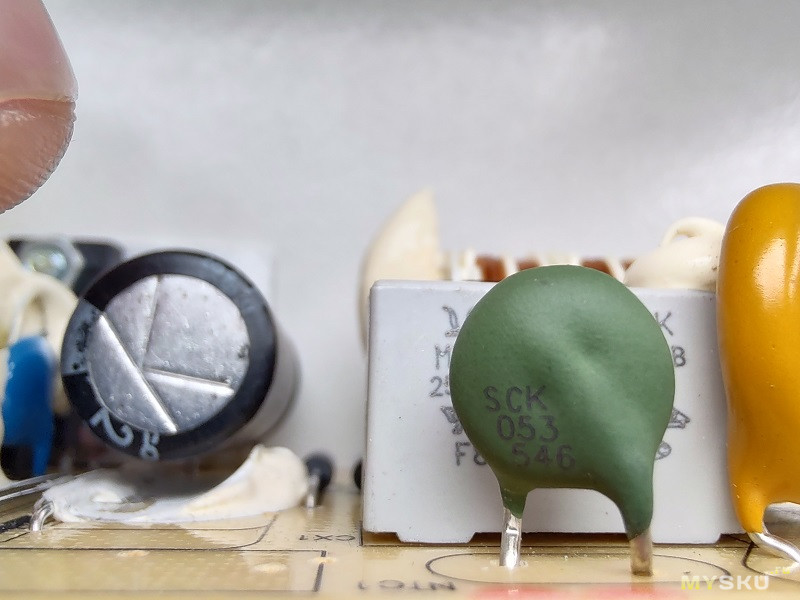

В этой плате установлен зелёный/небольшой терморезистор к радиатору диодной сборки. В случае разгона этого БП, он работает только несколько минут и потом отключается по этому терморезистору.

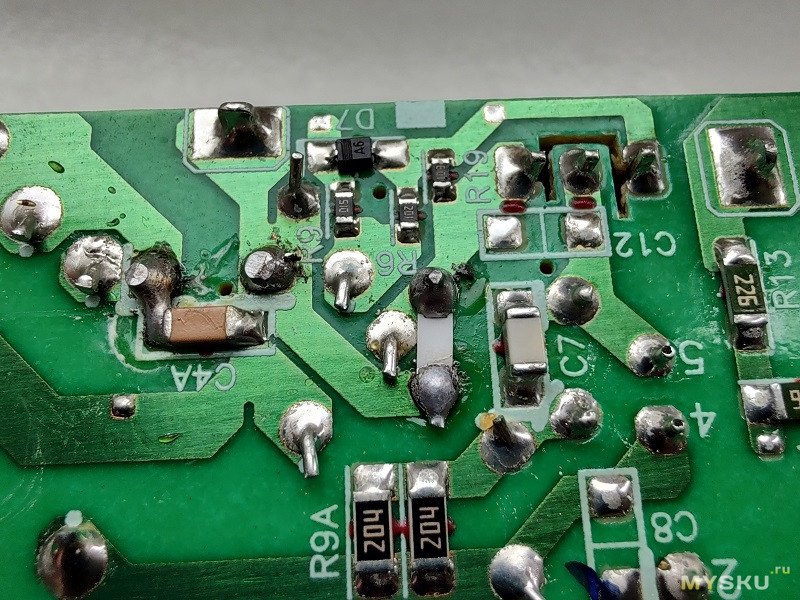

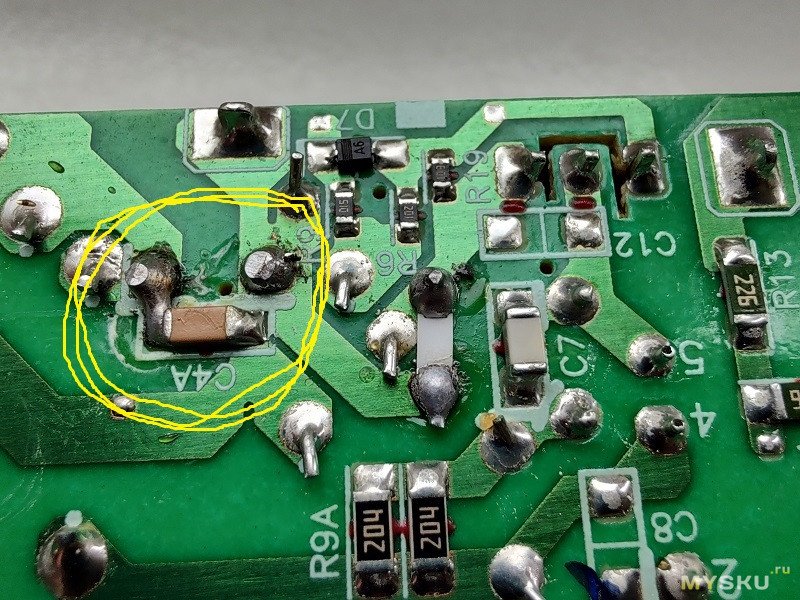

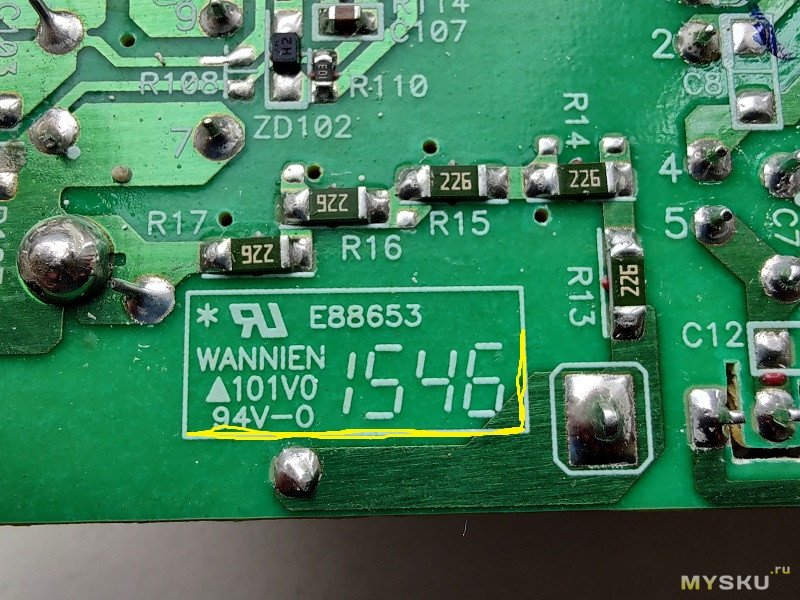

Сделал фото, чтобы было видно и китайский smd-резистор и пайку высоковольтного конденсатора 400V/22uF.

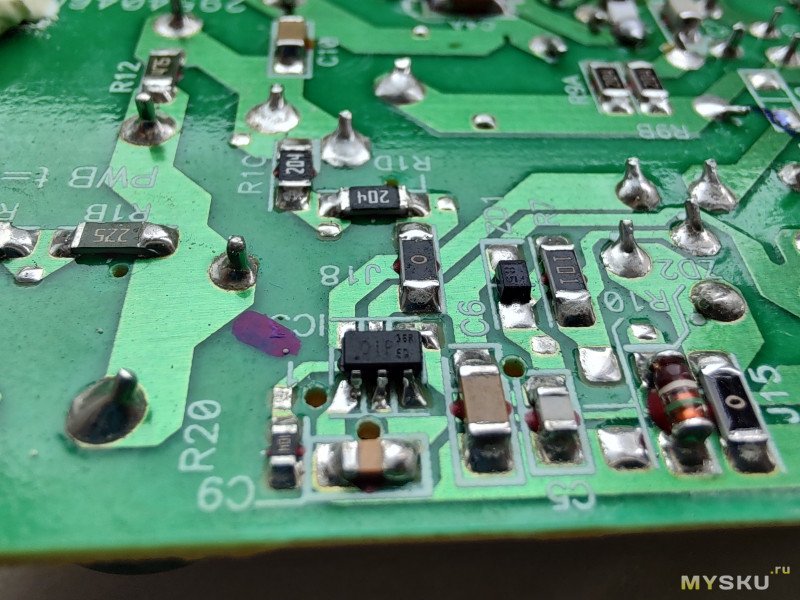

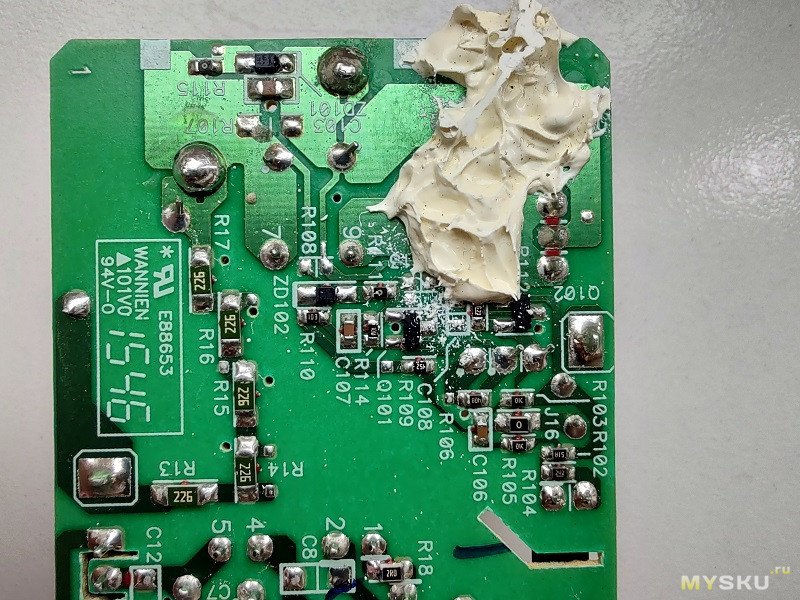

Микросхема ШИМ в корпусе SOT23-6. Ключевой транзистор в корпусе 220 (пластик), забыл его номинал, он закреплён герметиком и не стал его сейчас выпаивать. На диодах, в обвязке, установлены ферритовые бусины. Оптрон EL816. Под ним есть прорезь и вопросов не имею. Y-конденсатор с номиналом 471, под ним нет прорези, но там цепочка из 5 smd-резисторов (1206) с номиналом 226 (22 МОм).

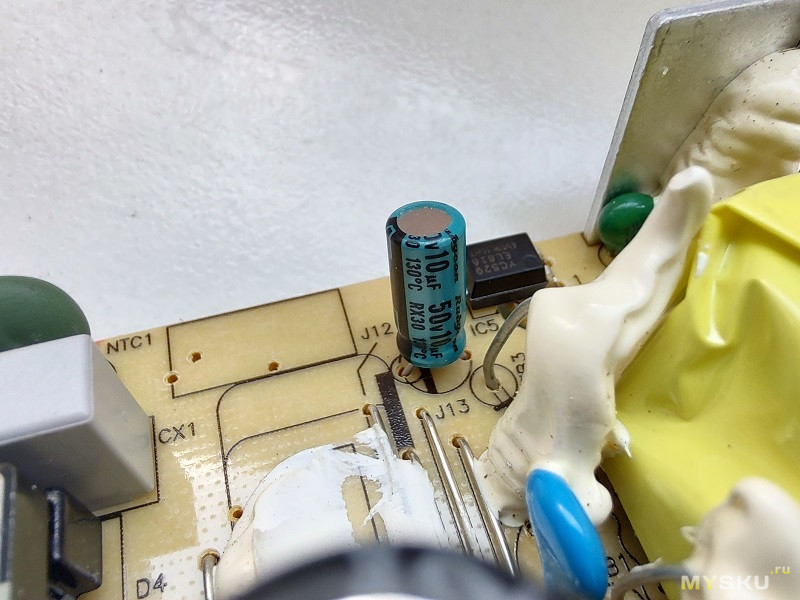

На родном мелком конденсаторе по ШИМ можно остановиться отдельно. Там редкая картина, на бытовых БП так не делают. Там не просто поставили брендовый/японский конденсатор 50V/10uF, а поставили конденсатор из высокотемпературной и дорогой СЕРИИ RX30 (на 130°C).



Выходная часть.

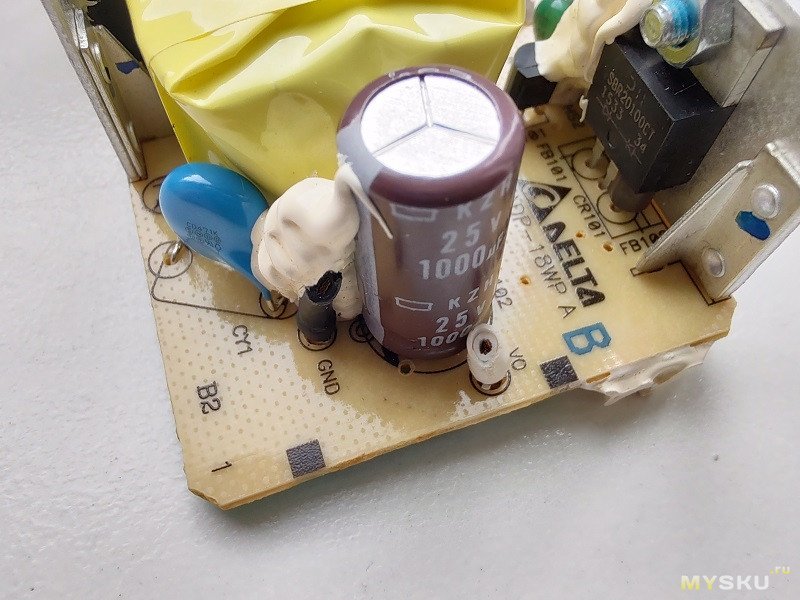

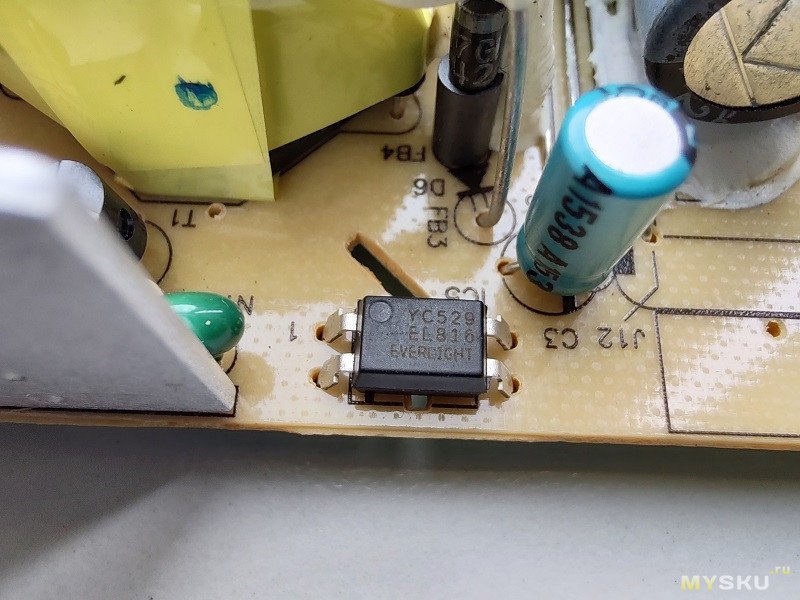

Всё по классике — есть TL431 в корпусе ТО-92. Диодная сборка SBR20100CT (220 метал) с бусиной. Установлен без термопрокладки на небольшом/тонком радиаторе. К радиатору приклеплён небольшой терморезистор. И на диодной сборке и на транзисторе есть фиксатор резьбы.
Конденсатор один, родной/фирменный 25V/1000uF (10/20мм), СЕРИЯ KZH.
Больше для себя — в фирменном БП, в очередной раз, установлен конденсатор с размером которого нет в даташите.



Заключительная часть.
Исходя из маркировки платы, она на мощность 18 Вт. Но маркировка не главное — по радиаторам, по габаритам трансформатора и по установленным элементам, эта плата соответствует фирменным платам на условные 12V-2A. Конкретно моя плата была сделана в конце 2015 года.

Итог — сама плата сделана очень качественно и без следов экономии и сделана известным производителем. Но цена и обман от продавца, портит всё впечатление и всю картину. Если вдруг будет разумная цена с доставкой и нужна качественная плата в ответственное место, то можно/нужно брать. Соответственно брать при любви к пайке и доработкам.
У меня всё. Всем здоровья и удачи.
Нашим продавцам нужно пересматривать ценовую политику и хотя бы указывать реальные характеристики. Особенно касается радиодеталей — должны отвечать за левые транзисторы и другие детали.
По этой плате — для меня своеобразная плата, имеет относительно большие габариты и небольшую мощность (реальную). Но в тоже время всё было сделано очень качественно и по самому исполнению вопросов нет.
По габаритам платы — продавец указывает 85*40*26мм. Не знаю как он это получил, у меня немного другие цифры — 102*45мм. По высоте — натянем сову на глобус и согласимся с цифрой 26мм. Это вместе с толщиной платы и длиной выводов радиодеталей.
По традиции, на плате откусанные родные провода по входу/выходу.


Сразу впечатления после визуального осмотра этой платы.
Заказчик этого БП, вообще не экономил при заказе. Заказал БП с дорогими комплектующими. А все детали обговариваются перед подписанием контракта. Ему нужен был надёжный БП с оговорённой мощностью. У меня к нему возник только риторический вопрос — зачем был выбран такой большой габарит, на плате много свободного места. Но это личное дело заказчик-исполнитель.
Судя по выходной части, этот БП от сетевого устройства. Именно там придерживаются принципа и очень часто не устанавливают фильтрующие дросселя на выходную часть. Это повышает надёжность БП и живучесть конденсаторов. ЗДЕСЬ вскользь есть про родные платы от коммутаторов Cisco Catalyst 2950. Родные БП (Delta и Phihong) не имеют фильтрующего дросселя на выходе. И плата с того обзора тоже без этого дросселя.
Входной фильтр очень качественно сделан — квадратный/пластиковый предохранитель 250V/6.3A. Не удивляйтесь такому номиналу предохранителя, в фирменных БП с варистором частое явление, хотя и спорное. При одном исполнении и одной мощности БП, некоторые производители расходятся во взглядах на номинал предохранителя. Жёлтый варистор TVR 14471. Конкретно этот варистор TVR очень был любим и у Mean Well. Зелёный небольшой термистор SCK053 (5 Ом/3A). Светлый Х2-конденсатор 275V/0.15uF (15мм по выводам).
Далее установлен отличный синфазный дроссель на 4 ручья. Он даже слишком хороший для такого БП, в бытовых БП такой мощности, почти невероятное явление. Диодный мост выполнен в виде 4 диодов IN4007.



Дальше будут стандартные трюки от китайцев, по замене родного/фирменного высоковольтного конденсатора и разгону платы. Вспоминаем пункты из ЭТОГО ОБЗОРА.
И вроде всё сделано обычно, но у меня возникли риторические вопросы к китайцам.
1) Заменён родной высоковольтный конденсатор. Установлен 400V/22uF. Но не просто 400V/22uF, а установлен фирменный Rubycon PX.

а) Обычный человек не поймёт разницы между Rubycon и простым конденсатором.
б) Кто в теме они сразу увидят подвох — конденсатор болтается. На нём ручная пайка с флюсом. И главное, что сам конденсатор чистый, а под ним остался заводской герметик с отметинами.
Китайцам нужно было его закрепить герметиком и попытаться аккуратно запаять и отмыть свой флюс. Но и это скорее всего бы не помогло — никогда солидная контора не поставит ёмкость 400V/22uF в такой БП. Даже не учитывая расширенный диапазон входного напряжения 110V-230V. Там будут ставить этот конденсатор с коэффициентом минимум 1.5+ к мощности БП.
Другими словами китайцы проделали тупую работу с брендовым Rubycon — новичкам их конденсатор ничего не скажет, а кто в теме, сразу увидят обман.
Так как это фирменный БП и заказчик не экономил, то к родному высоковольтному конденсатору установили smd-керамику 1206 (паралельно). Нечастое исполнение и возможно спорное. Я не знаю как надёжна сама высоковольтная smd-керамика в таком месте.
2) Разгон по току.
И снова вроде всё обычно — к родному/фирменному резистору, параллельно подпаяли свой китайский smd-резистор 1206. И по старому обычаю, его запаяли белым пузом кверху.
Но в конкретно этой плате, это не работает и появляется риторический вопрос к китайцам. И снова проделана тупая работа по разгону платы.
В этой плате установлен зелёный/небольшой терморезистор к радиатору диодной сборки. В случае разгона этого БП, он работает только несколько минут и потом отключается по этому терморезистору.
Сделал фото, чтобы было видно и китайский smd-резистор и пайку высоковольтного конденсатора 400V/22uF.



Микросхема ШИМ в корпусе SOT23-6. Ключевой транзистор в корпусе 220 (пластик), забыл его номинал, он закреплён герметиком и не стал его сейчас выпаивать. На диодах, в обвязке, установлены ферритовые бусины. Оптрон EL816. Под ним есть прорезь и вопросов не имею. Y-конденсатор с номиналом 471, под ним нет прорези, но там цепочка из 5 smd-резисторов (1206) с номиналом 226 (22 МОм).
На родном мелком конденсаторе по ШИМ можно остановиться отдельно. Там редкая картина, на бытовых БП так не делают. Там не просто поставили брендовый/японский конденсатор 50V/10uF, а поставили конденсатор из высокотемпературной и дорогой СЕРИИ RX30 (на 130°C).



Выходная часть.
Всё по классике — есть TL431 в корпусе ТО-92. Диодная сборка SBR20100CT (220 метал) с бусиной. Установлен без термопрокладки на небольшом/тонком радиаторе. К радиатору приклеплён небольшой терморезистор. И на диодной сборке и на транзисторе есть фиксатор резьбы.
Конденсатор один, родной/фирменный 25V/1000uF (10/20мм), СЕРИЯ KZH.
Больше для себя — в фирменном БП, в очередной раз, установлен конденсатор с размером которого нет в даташите.



Заключительная часть.
Исходя из маркировки платы, она на мощность 18 Вт. Но маркировка не главное — по радиаторам, по габаритам трансформатора и по установленным элементам, эта плата соответствует фирменным платам на условные 12V-2A. Конкретно моя плата была сделана в конце 2015 года.


У меня всё. Всем здоровья и удачи.
Самые обсуждаемые обзоры
По платам от Mean Well — у них один недостаток. Их не поставить в стандартные корпуса от БП. Дома они тоже есть. А на сегодняшний день, корпус для РЭА, дорогое удовольствие.
А эти б/у платы изначально с корпусов — они встают в стандартные корпуса от китайских пластиковых БП. Провёл ТО после покупки и убрал в запас. Сгорел какой-нибудь БП, так просто плату поставил в корпус и запаял провода. Хотя бы на первое время, как замена родному БП.
mysku.club/blog/russia-stores/102767.html
переделать его на 12В врядли проблема.
www.ozon.ru/product/24-v-4a-6a-ac-dc-impulsnyy-blok-pitaniya-vysokoy-moshchnosti-2163698431/
Для паяльников пойдёт.
А можно было бы картинку наоборот увеличить, но толково — накидать слюдяных, бумажных, воздушных, масляных, стекляных…
2-цена у него будет выше, чем сам БП. JAMICON 450р в ЧиД.
Я давно давал КИТАЙЦА с Али. А когда он был с ДРУГИМ НАЗВАНИЕМ просил его, по возможности, делать фото маркировок с коробок.
Это китайцы с разбора и это их хлеб. Находятся внизу пищевой цепочки. Они продавали платы с разбора и с этих конденсаторов, ещё имели дополнительный небольшой навар.
Эти же китайцы занимаются и б/у транзисторами и другими радиодеталями. «Отдельная каста», фиг с ними пусть работают и зарабатываю себе на хлеб.
P.S. может в европах бп меняют раз в месяц? И не парятся?
Помнится лет пять назад смотрел документальный фильм про какой-то китайский город, в котором все работают на свалке переиспользуя разное.
В первых кадрах бодрый дядька добывал металлолом из железобетона. Он зубилом арматуру из бетона вырубал. Вручную.
Это вам не кондер перепаять…
но вместе с тем, он «запирает» эти выбросы на выходных конденсаторах, что, как правило, приводит к ускоренному их износу и ранней беременности.
и какой должна быть емкость керамики, что бы она брала на себя заметную часть тока того импульса?
Дроссель, между прочим, гасит не только выбросы, но и пульсации на основной частоте преобразования, причем чем больше ток нагрузки, тем эффективнее он это делает: ведь чем меньше сопротивление нагрузки, тем большее напряжение пульсаций падает на дросселе.
В одной серии, конденсатор на 25V будет иметь меньшее ESR и выше параметр RC. Соответственно говорим об одной ёмкости.

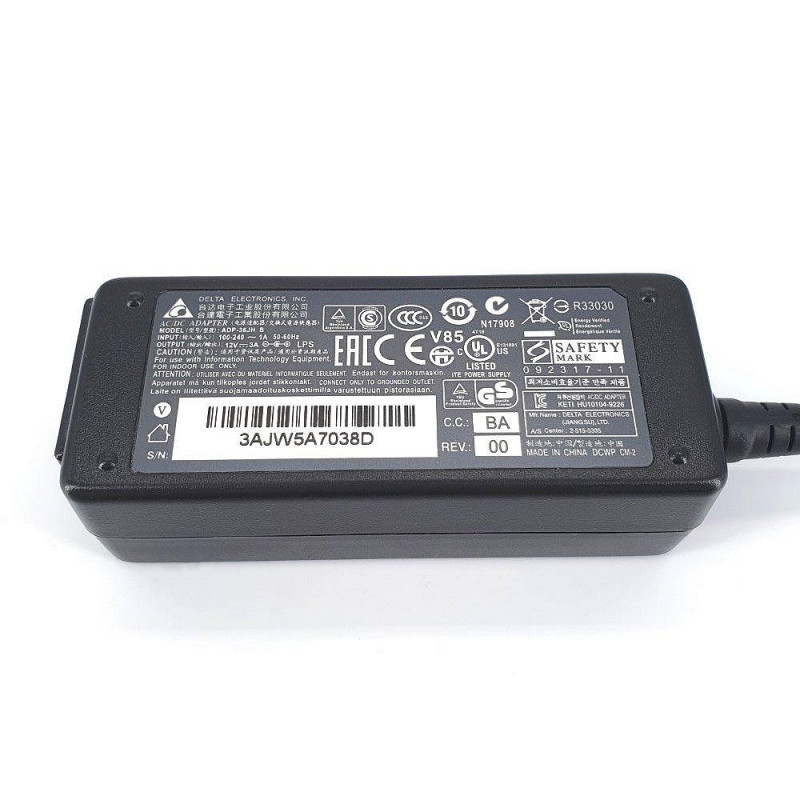

А когда вообще начинались эти б/у платы на Али, за цену обычной бутылки водки, можно было взять несколько ТАКИХ ПЛАТ.

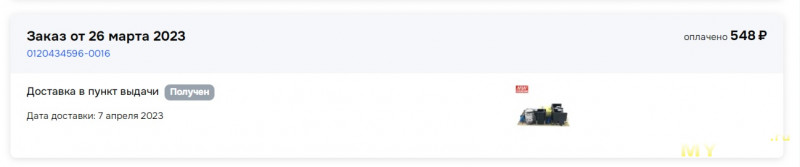

А на Озоне я брал новые Mean Well RPS-60-12 за 548руб с доставкой.
