Губки разные важны, зажимы разные нужны. Обзор сравнение

Хороший инструмент способствует эмоциональной устойчивости психики в работе и моральному удовлетворению по её завершению. Губки на заточном станке тоже не исключение — с хорошим инструментом и оснасткой приятно работать.
В данном обзоре будет сравнение губок от компаний «ТСПроф» и «Мастерская 10 градусов». Заточки не будет, но будет много букаф и много фото с зажатием ножей и всякое такое.
Не большой акцент — обзор касается заточки ножей на заточных станках.


Обзирать и сравнивать буду два вида губок — цельнофрезерованные (ЦФ) и пружинные (Пружины).
Некоторые фото не в фокусе, извините...

Все губки были мной куплены в разное время, так что чеки не сохранились, при необходимости могу указать п.18.

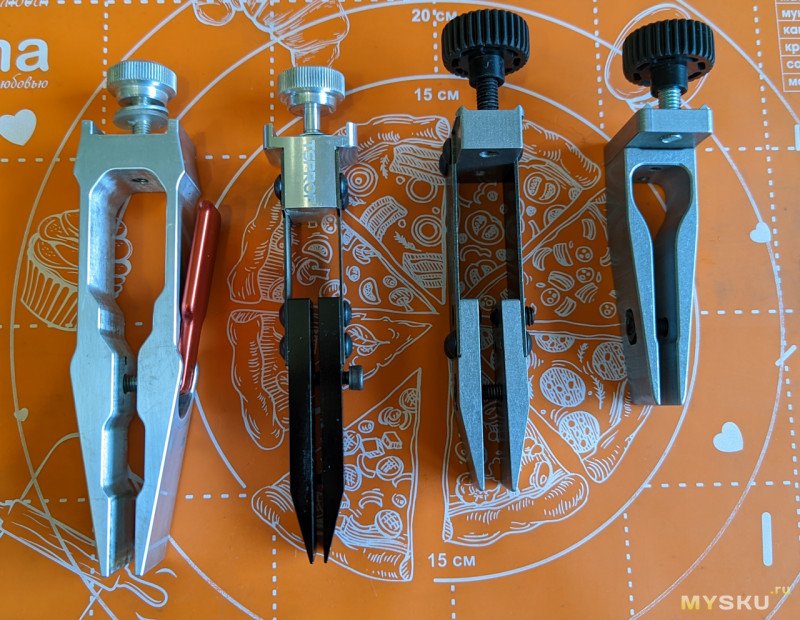

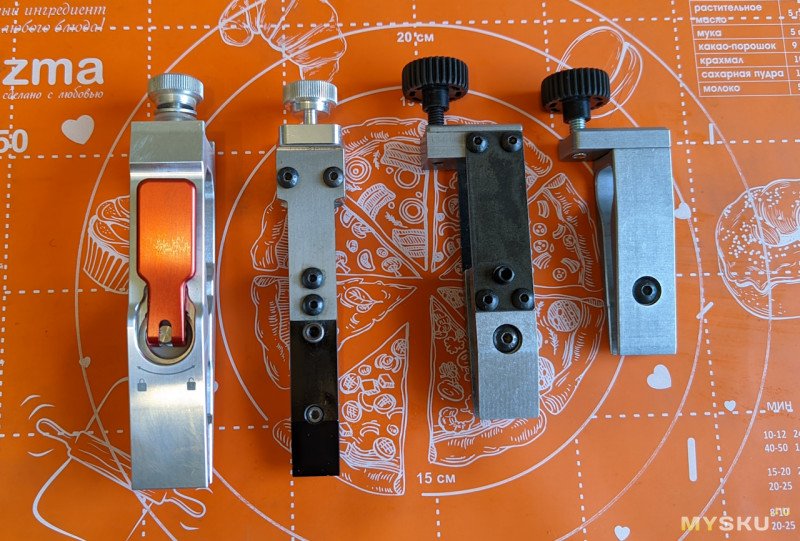

Слева на право:
— зажим ЦФ TSPROF Quick. Цена 9269 руб, длина 120 мм, зев 7 мм, заявленный мин. угол ~ 12 градусов. Ссылка tsprof.ru/catalog/komplektuyushchie/zazhimy_tsprof_quick_matovye/;
— зажим пружинный TSPROF. Цена 5699 руб, длина 120 мм, зев 2,5 мм, толщина пружины 0,8 мм, заявленный мин. угол ~ 12 градусов. Ссылка tsprof.ru/catalog/komplektuyushchie/zazhim_tsprof_dvoynoy/;
— зажим пружинный «10 градусов» с Г-адаптером. Цена 3900 руб, длина 100 мм, зев 6 мм, толщина пружины 1,0 мм, заявленный угол ~ 12 градусов. Ссылка (прайс в телеге) t.me/m10gradusov/992/3602;
— зажим ЦФ «10 градусов» с Г-адаптером. Цена 2400 руб, длина 78 мм, зев 5 мм, заявленный угол ~ 9 градусов. Ссылка (ВК) vk.ru/market/product/zazhimy-l-so-smescheniem-218776124-9204383.

Почему везде указал примерный минимальный угол? А он будет зависеть от вылета ножа из зажима.

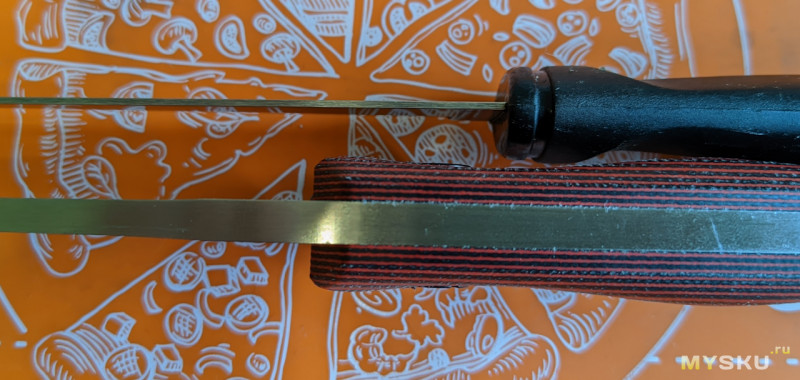

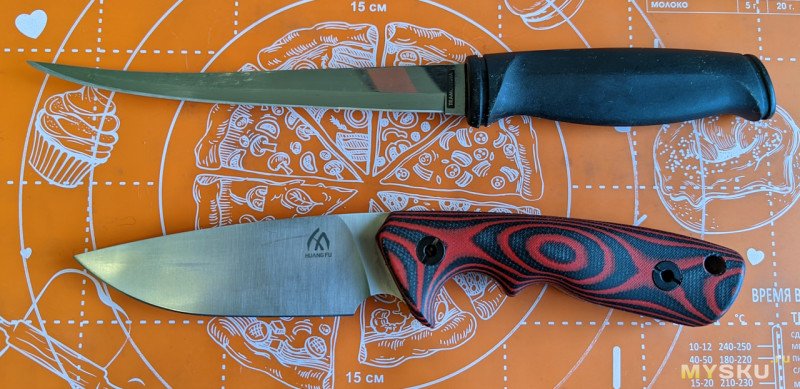

Жать в зажимы буду двух ублюдков: HUANG FU HF-J027, 5.5 мм в обухе, спуски от обуха, и Tramontina Fish 26053106, 1,2 мм в обухе, спуски примерно от середины.
HUANG FU HF-J027 буду зажимать за линией рикассо, чтобы было видно, как зажимы справляются с крутым клином.

Участники обзора представлены, можно и начинать...

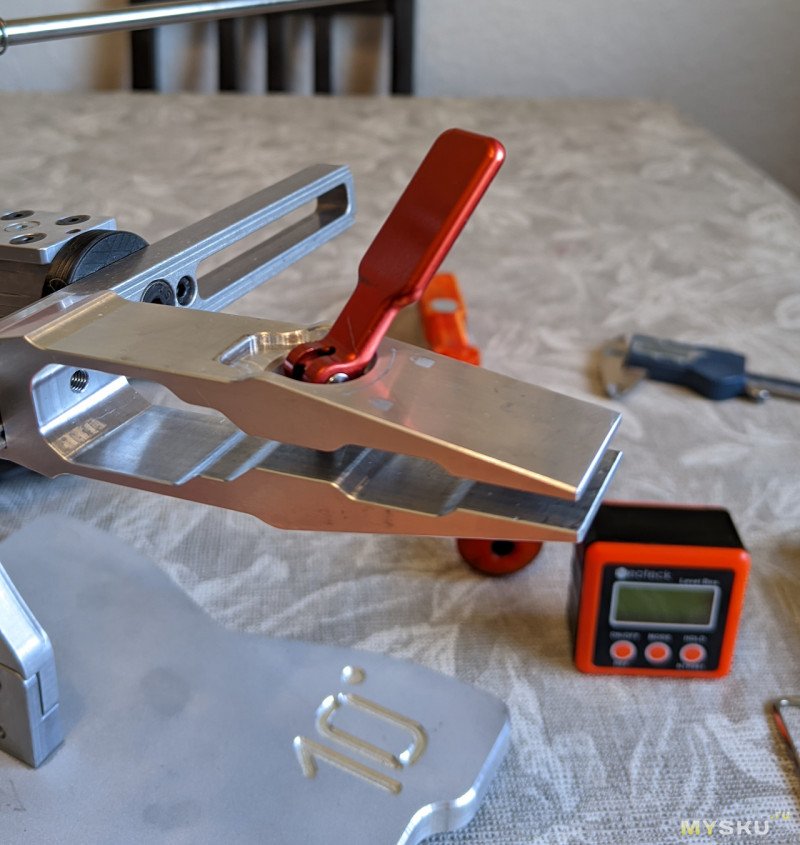

Зажимы ЦФ TSPROF Quick.
Быстрозажимная система без лишнего инструмента. Не надо ни отвёрток, ни ключей. Отрегулировал винт, на котором голова в форме флажка с эксцентриком, защёлкнул флажок — нож зажат. Здорово? Конечно!
В рекламе звучит замечательно, но вот на деле не так всё гладко. Хорошо, если нам надо жать с десяток одинаковых ножей, т.к. отрегулировали один раз и погнали точить пачку. Но вот с разными ножами время регулировки не сильно-то и сокращается. Ну и есть минус — отрегулировать зажатие можно только полным оборотом винта, из-за чего может получиться сильное «пережатие», либо «расхлябанность».
На самом деле зажимы удобные, но к ним надо приловчиться. Если есть «поток», то они очень даже способны сократить время работы.

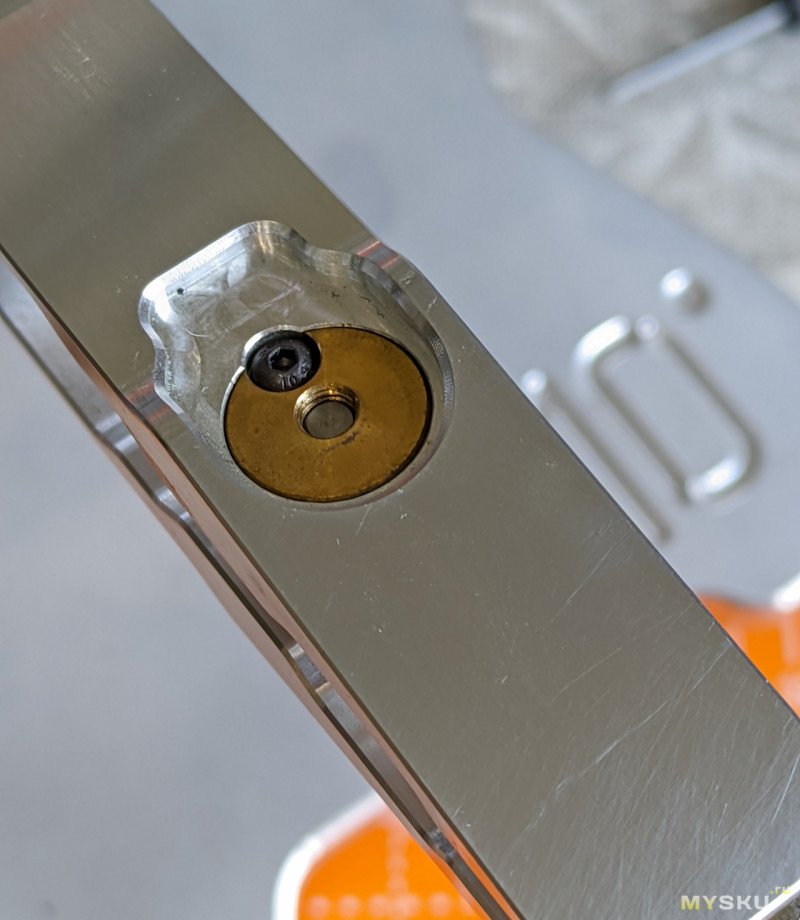

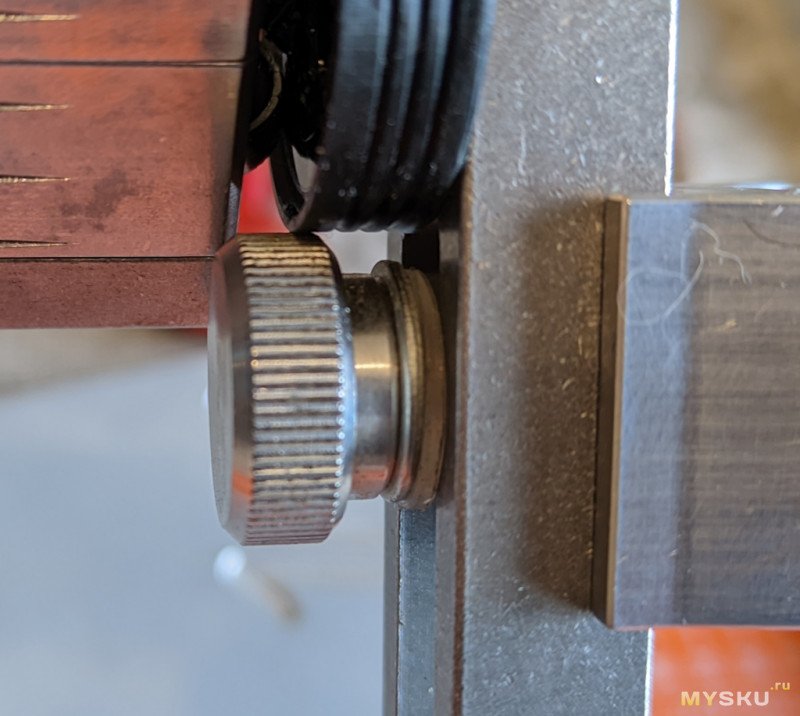

Под флажком установлена фторопластовая (не уверен) шайба, так что люминь не поджирается.
Есть особенность на зажимах из первой партии — ответная гайка только с одной проточкой для фиксации. Из-за этого высота зева на зажимах может быть разная. Я как раз из таких счастливчиков. Но можно дополнительно прикупить гайки с тремя проточками (такие сейчас идут в базе) за 548 рублей.

Зажимаем ублюдка 5,5 мм:

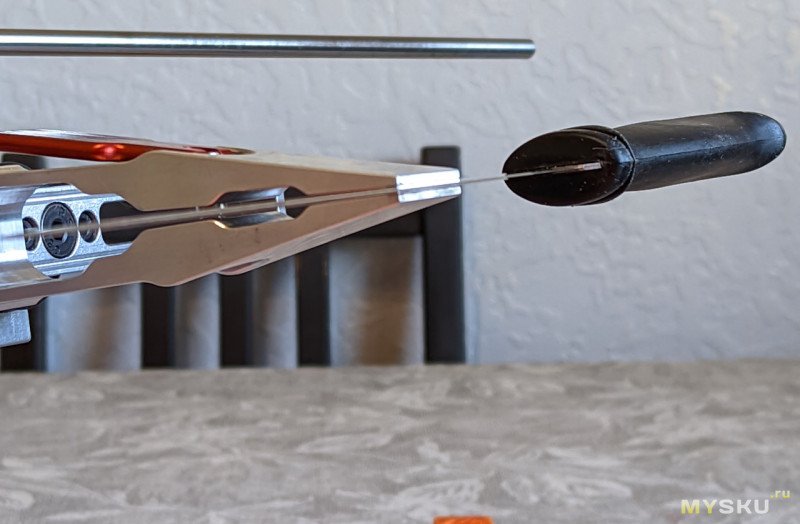

Ожидаемо нож болтается в таких зажимах, как карандаш в стакане.

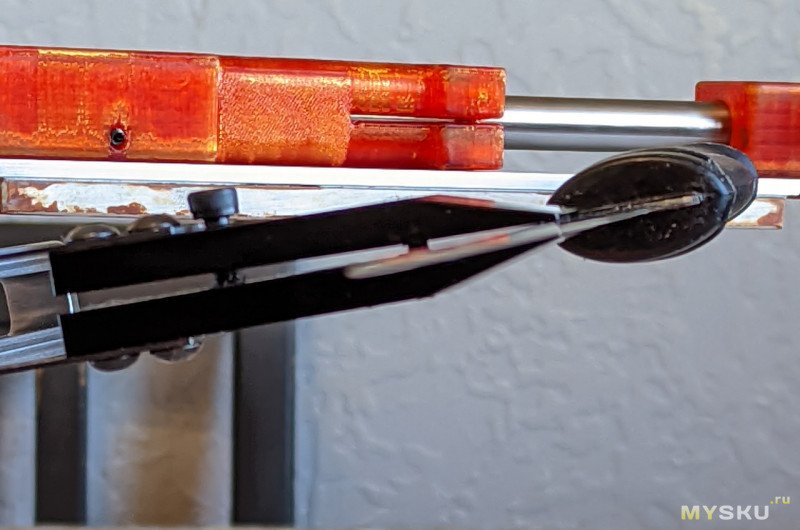

Зажимаем 1,2 мм:

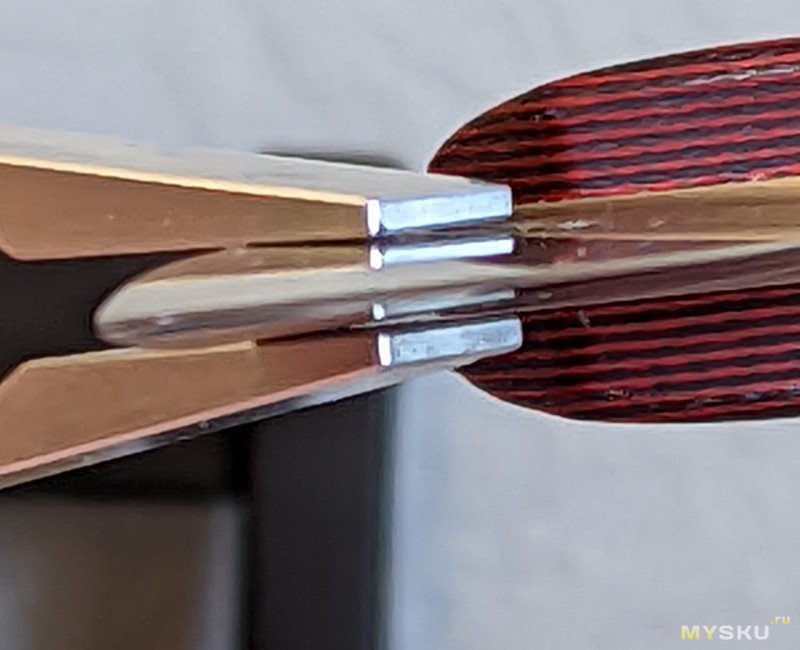

Тут тоже без сюрпризов — нож зажат мёртво.

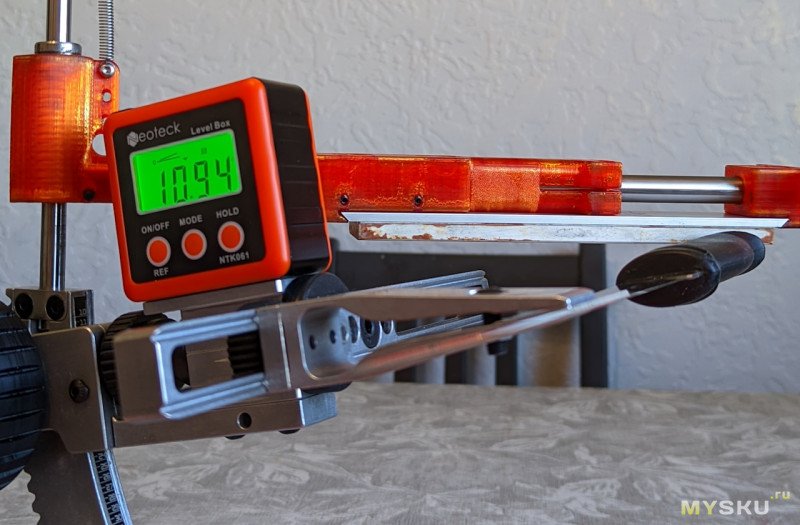

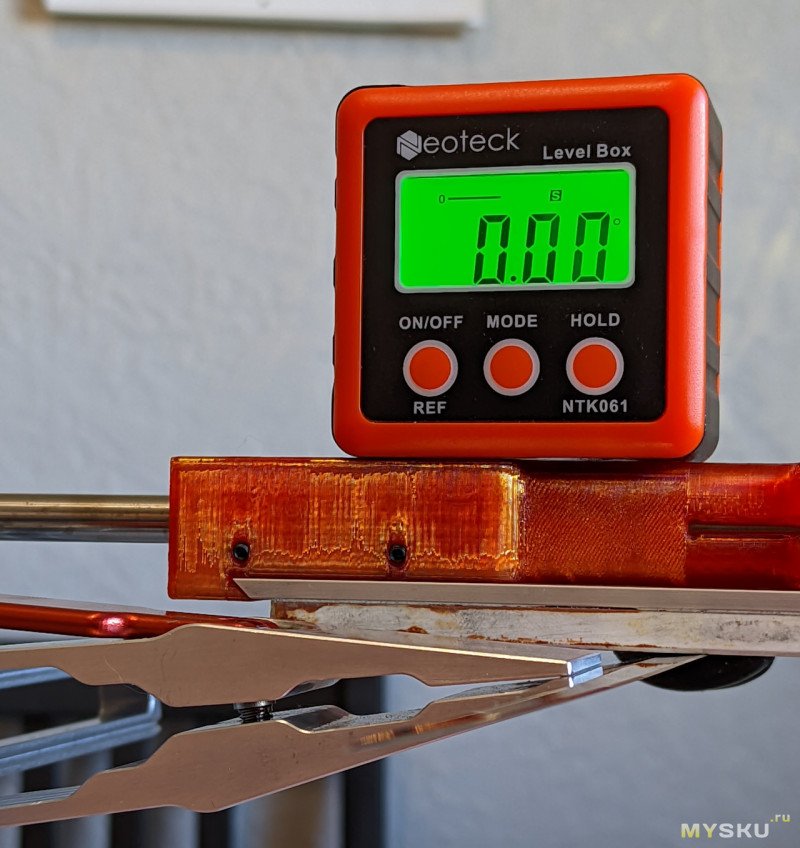

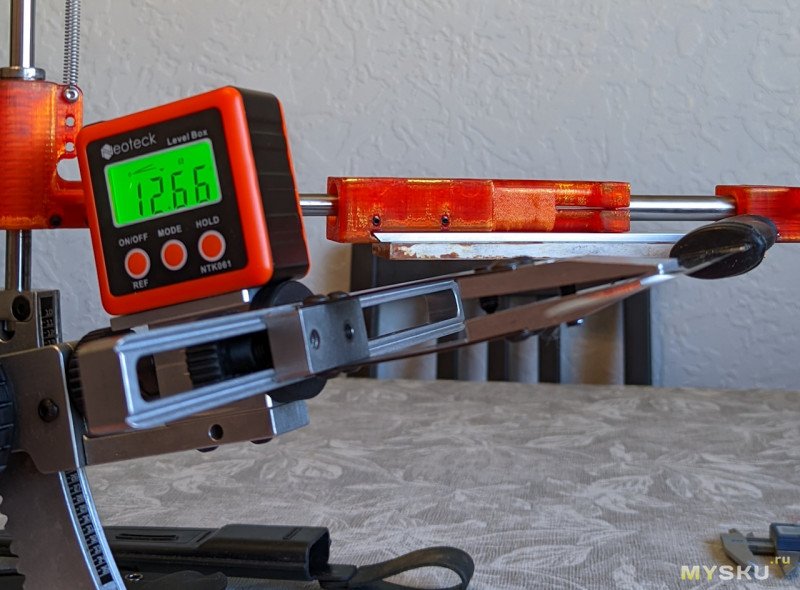

Теперь посмотрим минимальный угол на ноже с вылетом примерно 12 мм.


Зажимы пружинные TSPROF.
Зажимы с распорной системой. Распор достигается за счёт плеч выполненных из пружинной стали и регулировочных винтов. Что нам это даёт — возможность зажимать «сложную» геометрию. В таких губках зажать клин от обуха уже не проблема.
Распор регулируется двумя винтами. Но на рынке у других производителей есть с упором в вал или шарик (т.е. фиксированный), что на мой взгляд так себе решение.
Есть ещё плюс — подкинув шайб на задник и подобрав нужной длины регулировочные винты можно без особого труда расширить зев зажимов.
Сам уже давно купил эти Пружины и считаю данную систему зажимов лучшим решением.
У данных зажимов есть несколько недостатков:

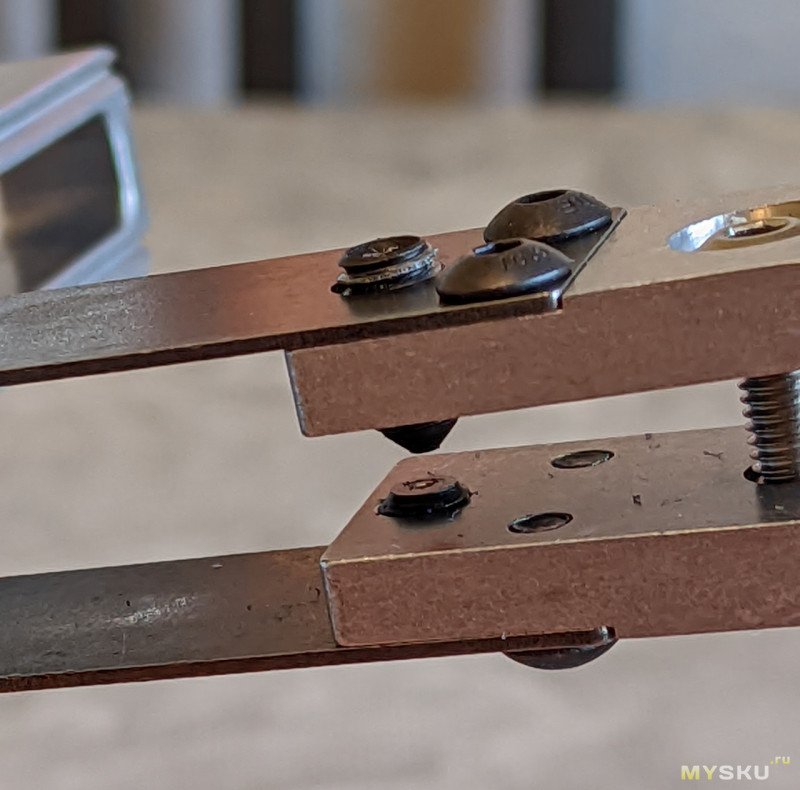

— т.к. нет никаких упоров для пружинных пластин, то губки необходимо калибровать;
— резьба переднего винта М3 (регулировка по обуху) нарезана в теле губки (Д16);

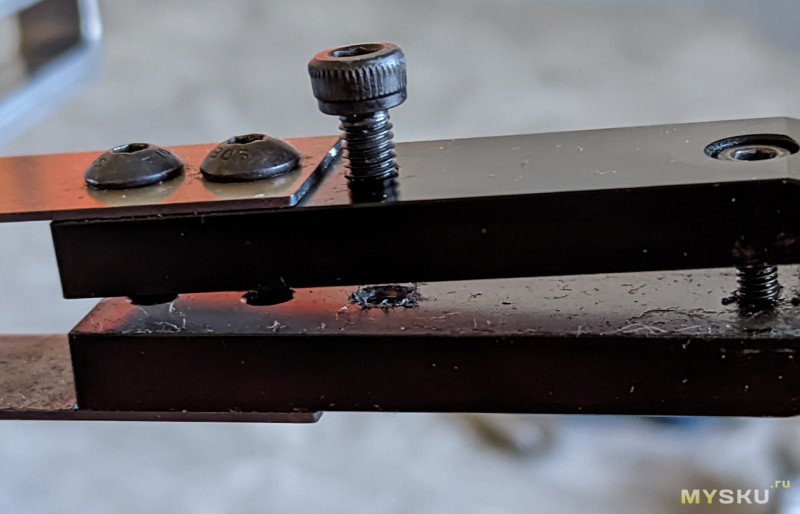

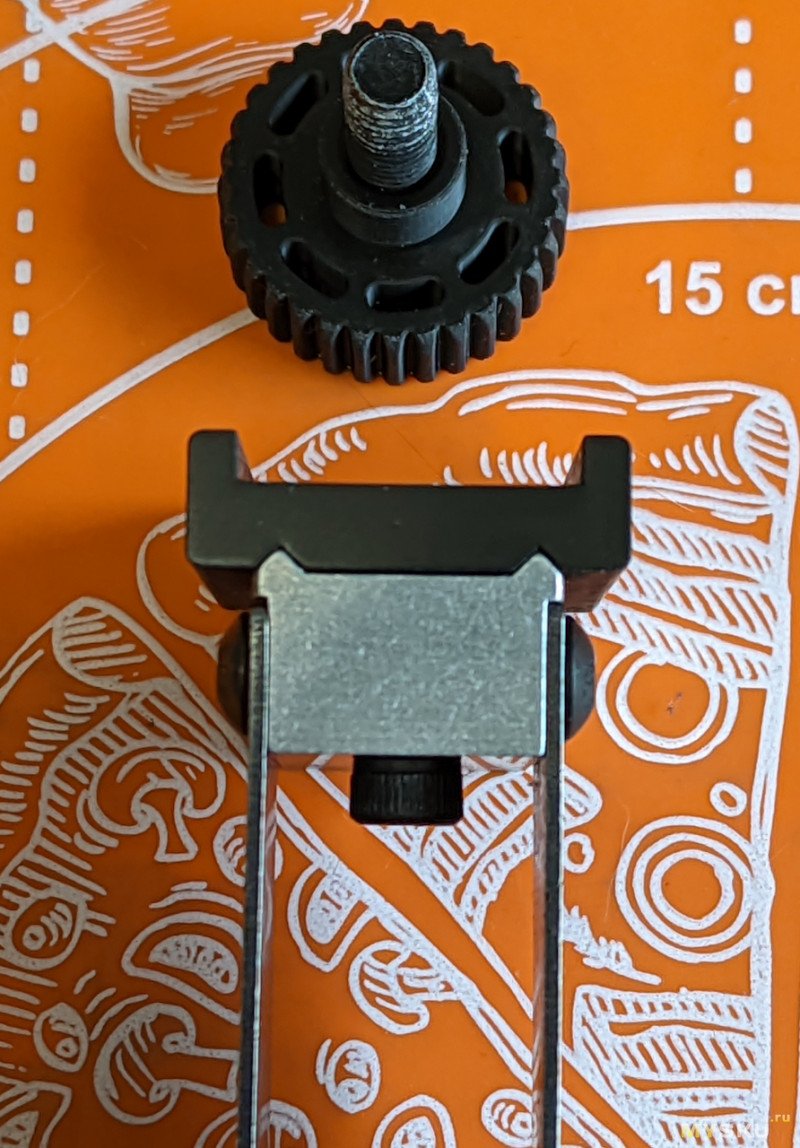

— задний регулировочный винт (М4) упирается в тело губки и нарезает там стружку (ниже);
— самый огромный и вымораживающий минус у пружин ТС — для зажатия ножа нужно два ключа, на 2,5 и 3,0 мм. Можно подобрать винты под один ключ, но очередной головняк.
Случаи «вырванной» резьбы в губках в итнернетах тоже есть.

К сожалению зев Пружин ТСПроф не позволит зажать ублюдка 5,5 мм, т.к. мне лень подбирать шайбы на заднюю часть и регулировочные винты. Но прикинуть, как это будет выглядеть мне никто не запрещает*))))
Не надо так делать*)))

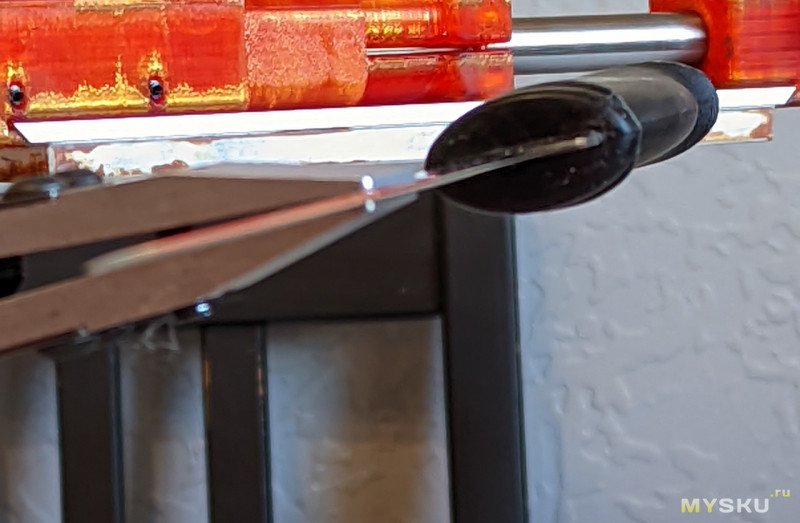

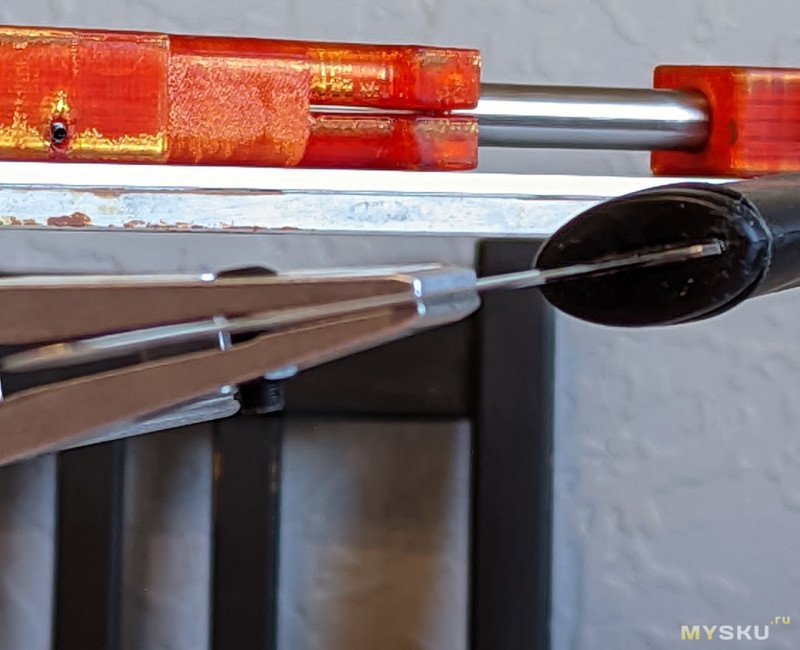

Зажимаем 1,2 мм:
Без сюрпризов.

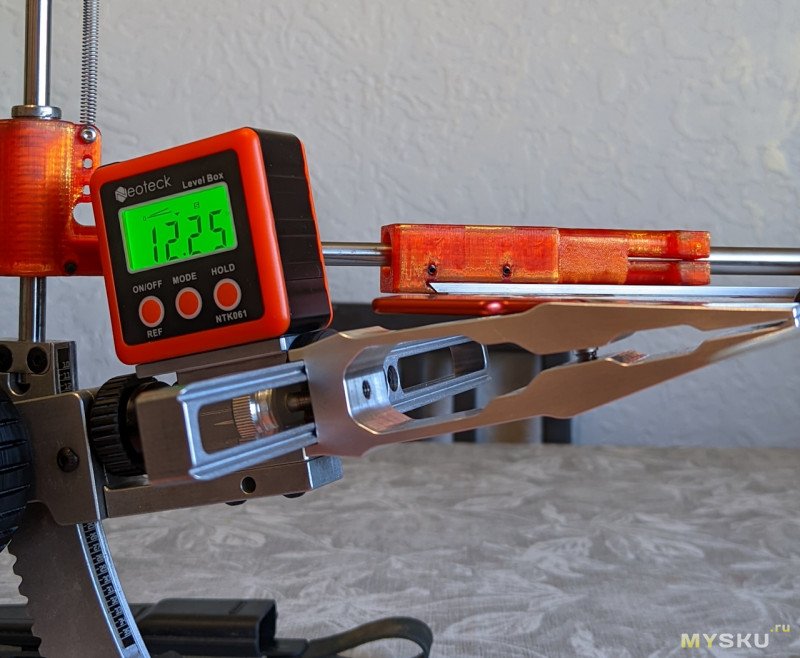

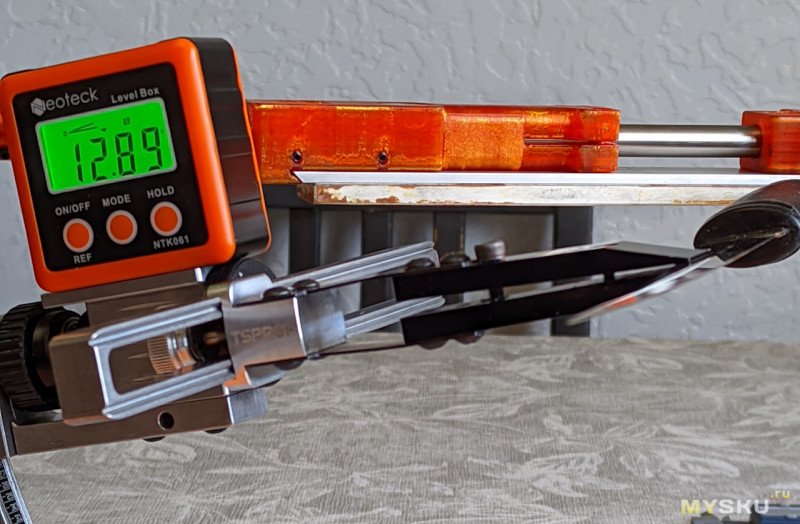

Смотрим минимальный угол на ноже с вылетом примерно 12 мм.

Зажимы пружинные «10 градусов» с Г-адаптером.
Система аналогична пружинам ТСПроф. Но вот конструктивная реализация отличается.
— фрезеровка для установки пружинных пластин (не надо калибровать)
— длина зажимов меньше, 100 мм против 120 мм;
— пружинные пластины толще, 1,0 мм против 0,8 мм;
— передний регулировочный винт М5 с ответной стальной гайкой;
— задний регулировочный винт М6 упирается в ответный стальной (который тоже может участвовать в регулировке) и не нарезает в губке стружку;
— нужен только один ключ 3,0 мм!!!
— сразу есть Г-адаптер (об этом ниже).

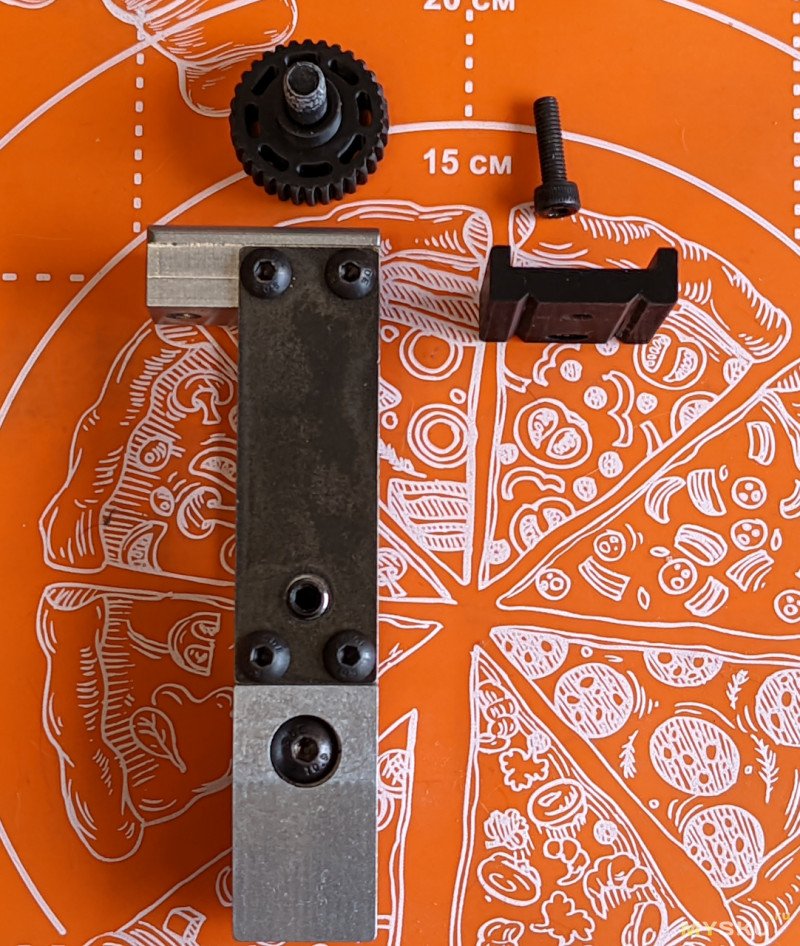

Задний винт и его собрат.

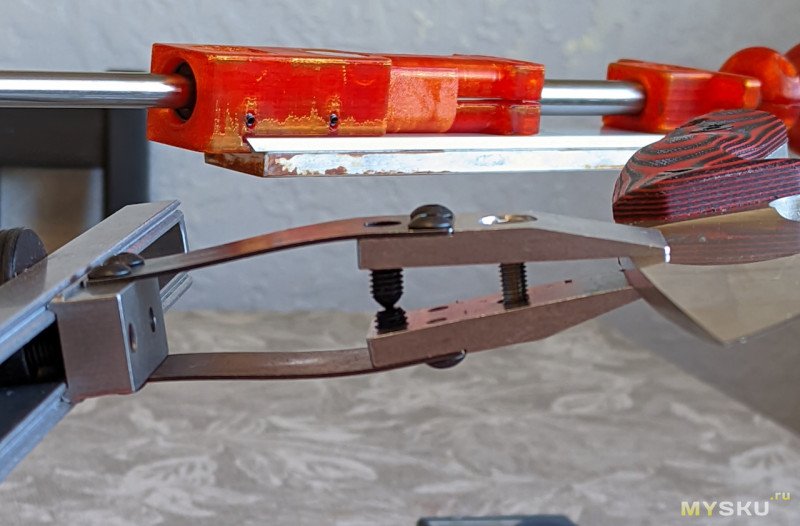

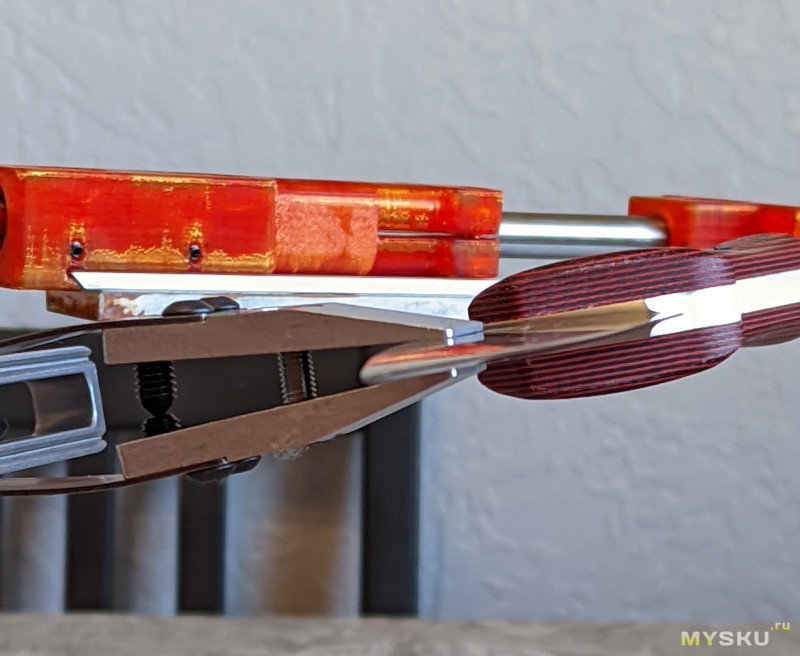

Зажимаем ублюдка 5,5 мм:

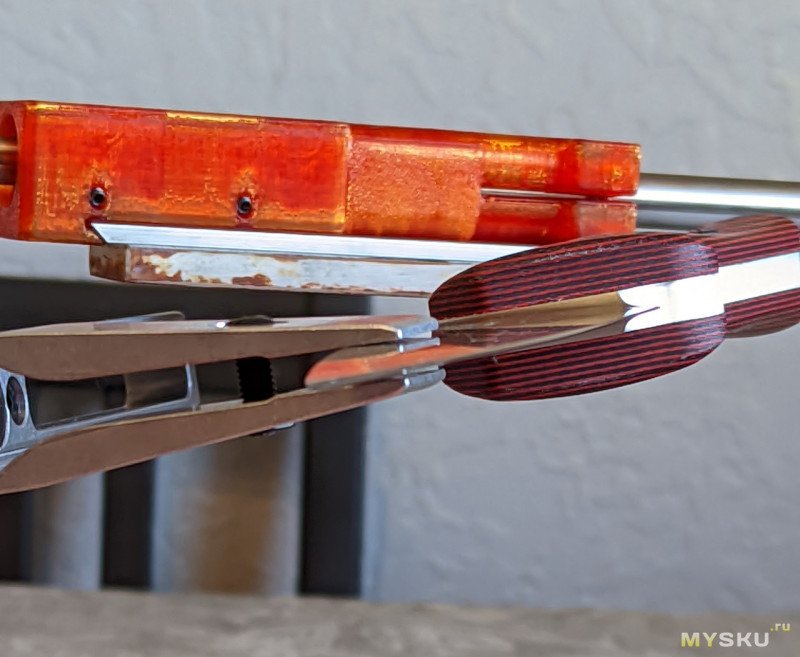

Губки «облепили» клин, нож зажат намертво.
А вот так это выглядит «в полный рост»…
Пришлось передний винт поставить длиннее, иначе не получалось зажать таким «горбом».

С зажатием 1,2 мм тоже не возникло никаких проблем.

Минимальный угол на ноже с вылетом примерно 12 мм.

Зажимы цельнофрезерованные «10 градусов» с Г-адаптером.
Зажимы похожи на «Пионеровские», но тоже с отличиями:
— длиннее, 78 мм против 70 мм;
— зажимной винт с ответной стальной гайкой;
— минимальный заявленный меньше, 9 против 12 градусов;
— в базе с Г-адаптером.

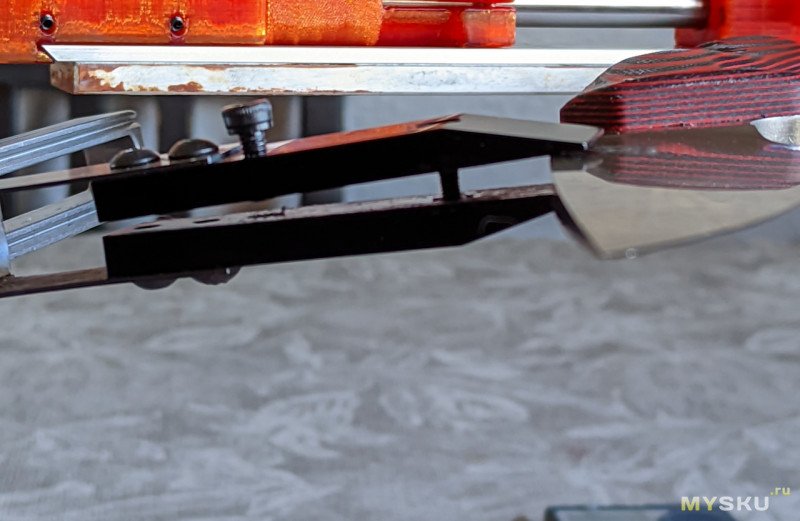

Без прелюдий, ублюдок 5,5 мм (примерно по центру, там где обух около 5 мм):
Сюрприза не будет — как карандаш в стакане.

1,2 мм тоже без сюрпризов:

Минимальный угол на вылете примерно 12 мм:

По заявленным минимальным углам — все зажимы «рядышком» с замерами производителя.

Отличия ЦФ от Пружин.
ЦФ ТСПроф:
ЦФ 10Градусов:
Пружины 10Градусов:

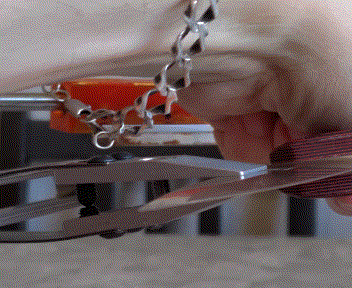

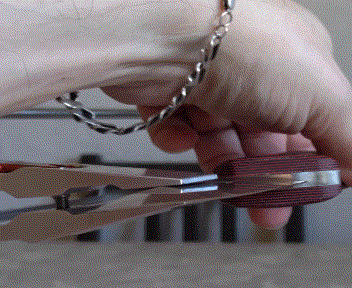

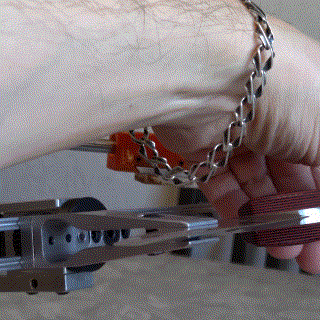

На этих трёх гифках наглядное отличие работы ЦФ и Пружин.
ЦФ зажимы прекрасно работают с прямыми клинками и с плавным клином от обуха. У большинства кухонных ножей обух 1,5-2,2 мм и клин от обуха в этом случае плавный. А вот уже от 2,5-3 мм обуха и клина начинаются проблемы, если на ноже нет прямого участка.
Пружинам же по большому счёту плевать на наличие клина, т.к. они могут «облипать» спуски. Главное — чтобы зев позволил зажать конкретный нож.

Необходимость Г-адаптеров.
Преимущества Г-адаптеров — возможность удлинить рамку за счёт выноса зажима и возможность свести зажимы в центре, тем замым избавив нас от приобретения «моногубки». Нужно это или нет заточник решает сам.

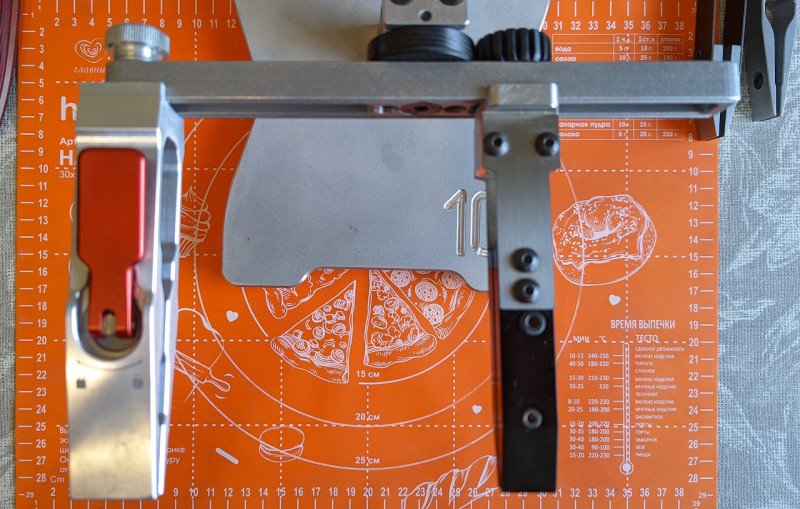

Зажимы ТСПроф:

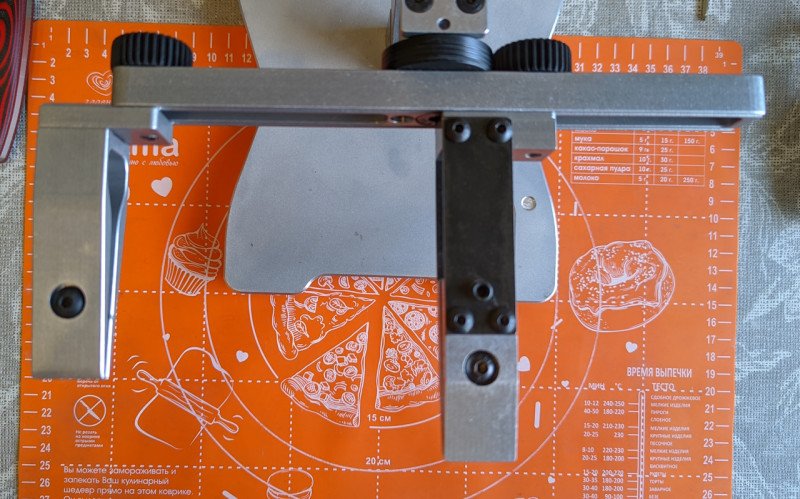

Зажимы 10Градусов:
Как видно на фото выше зажимы ТС проф не особо удлинят рамку, а в центр свести возможности вообще нет. Г-адаптеры у ТСПроф в продаже есть, но они не плохо так удорожат итак не дешёвые зажимы.
У зажимов 10градусов Г-адаптеры идут в базе и об их необходимости задумываться не нужно.

Для моего станка (Точка10) после покупки зажимов ТСПроф вылезла ещё одна неприятность — при максимальном сведении зажимов к центру барашек заднего винта упирался в поворотник. Решилось заменой винта.

У 10градусов можно приобрести переходники на рамки 20 мм (ТСПроф и другие). Переходники пластиковые, т.к. пока нет жопок для таких рамок из-за некоторых трудностей с производством. Но есть жопки для других рамок.

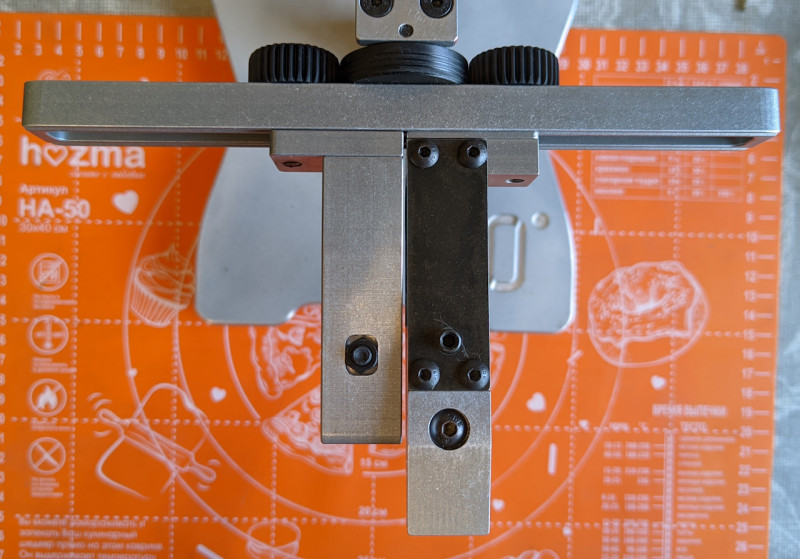

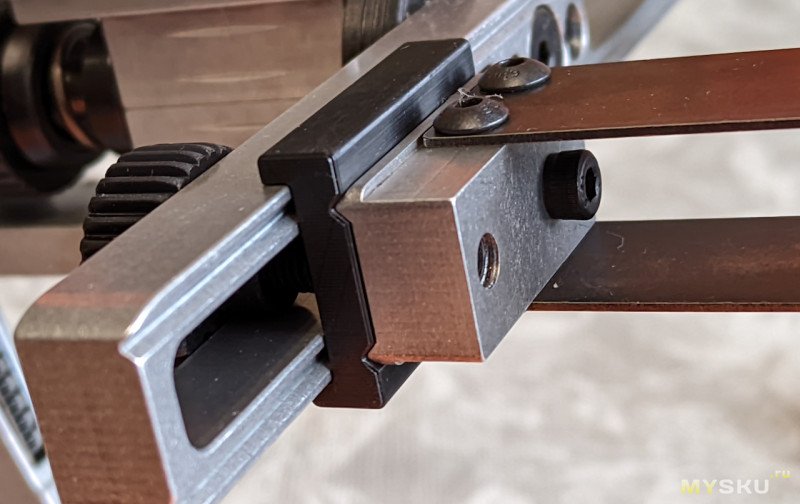

На фото ниже хорошо видно систему центрирования зажимов на рамке станков 10Градусов — две V-образные канавки и ответных выступа. Зажимы по ним ездят, как по рельсам и при затягивании самоцентрируются.


Можно подводить итоги.
Зажимы от обоих производителей выполнены качественно, тут претензий нет.
Вот к конструктивной реализации зажимов от ТСПроф вопросы имеются, особенно к пружинам.
Пружины ТСПроф у меня давно и до недавнего времени я их считал лучшими. Но даже тогда у меня и у других пользователей были вопросы оставшиеся без ответа:
— почему нельзя было сделать упоры для пружинных пластин?
— почему нельзя было поставить винты под один ключ?
— почему нельзя было поставить ответную гайку?
К Квикам вопросов нет, они просто немного «специфические».
К зажимам 10Градусов тоже вопросов нет, реализация максимально продумана для пользователя.

Плюсы зажимов ТСПроф:
+ давно на рынке
+ качественно сделано
+ большой ассортимент
Минусы зажимов ТСПроф:
— не доработанная реализация
— необходимость покупать допы
— позиционирование только для своих станков
— цена

Плюсы зажимов 10Градусов:
+ качественно сделано
+ доработанная реализация
+ всё в базе (нет необходимости докупать допы)
+ позиционирование для разных рамок (жопки или допом переходники)
+ цена
Минусы зажимов 10Градусов:
— недавно на рынке
— не большой ассортимент

Я для себя выбор сделал:
— 10Градусов основные зажимы. Конструктивная реализация и цена тому способствовали.
— ТСПроф пойдут на продажу, т.к. в стоке они уступаю технически.

На последок — видео зажатия ножа в пружинном зажиме.
