Станок точильный К1040 (подпольная кличка - Гусь)

Всем добра, бобра и хорошего настроения!

Буквально перед самой выставкой Клинок Мастерская «10 Градусов» выкатила предрелизную версию нового точильного станка и анонсировала своё участие на вышеназванной выставке. Не долго думая я побывал и покрутил от всей души данный станок. И по удачному стечению обстоятельств станок попал ко мне на обзор.

Подробности под катом…

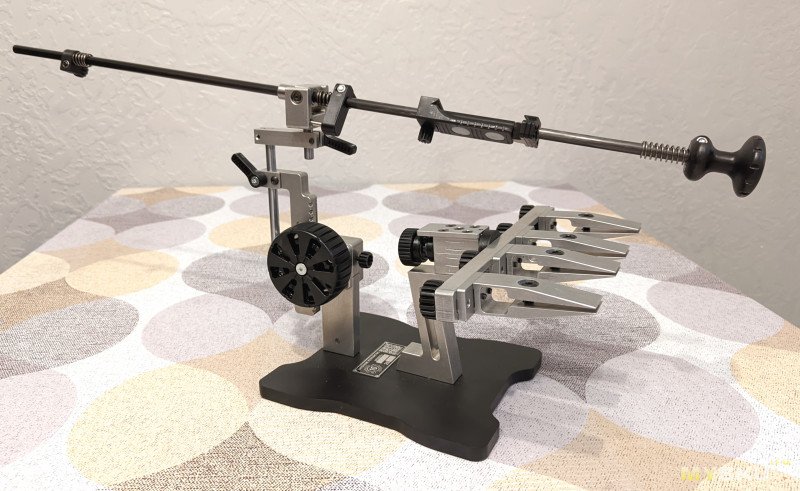

Станок точильный К1040 (далее Гусь) авторства Мастерской «10 Градусов» в лице Михаила Денисенко. Станок в «классической» схеме работы, что опять отражено в названии модели, как и максимальный и минимальный углы, К1040 — Классический-10-40. Но заточники народ ушлый и из-за формы опоры поворотного к станку быстренько прилип «Гусь»*)))
Обзоры на станок Точка10 со схемой «постоянный угол» есть у меня в профиле.

Станок предоставлен мне для обзора его новым владельцем, так что у меня он долго не задержится.

Как обычно, видео по станку есть на странице мастерской в ВК. Сразу уточню — версия предрелизная, поэтому будут внесены не большие изменения, и технические и косметические, но их будет не много. Запись на станок уже ведётся.

Вроде по официозу всё, можно и о станке…
ТТХ:
— Вес — 3,4 кг
— Длина со стандартными губками — 305 мм
— Ширина (зависит от рамки) — 160-220 мм
— Высота минимальная — 175 мм
— Высота максимальная — 355 мм
— Рамка — 160(220)*20 мм
— Губки — 75 мм
— Углы с губками — от 10 до 40 градусов
— Шаг «трещётки» угла — 0,05 градуса
— Регулировка — планетарный редуктор, «щелчки на шарике»
— Усилие срыва рамки (регулируемое) — от 1 кг до 2 кг
— Материалы — сталь, Д16Т
— Пластина на рамке — фотополимерный пластик или римамид
— Валы на подъемнике — стальные 8 мм

— Шток — карбон 8 мм длинной 600 мм и калёная втулка
— Держак и редуктор — фотополимерная печать.

В релизе рамка скорее всего будет 200 мм, с двумя губками. На обзираемом варианте рамка 220 мм и четыре губки, а также дополнительно шайба из римамида.

Сравнение Гуся с Точкой10.
Гусь, в силу конструкции, более приземист. Поворотный и подъемник разнесены.

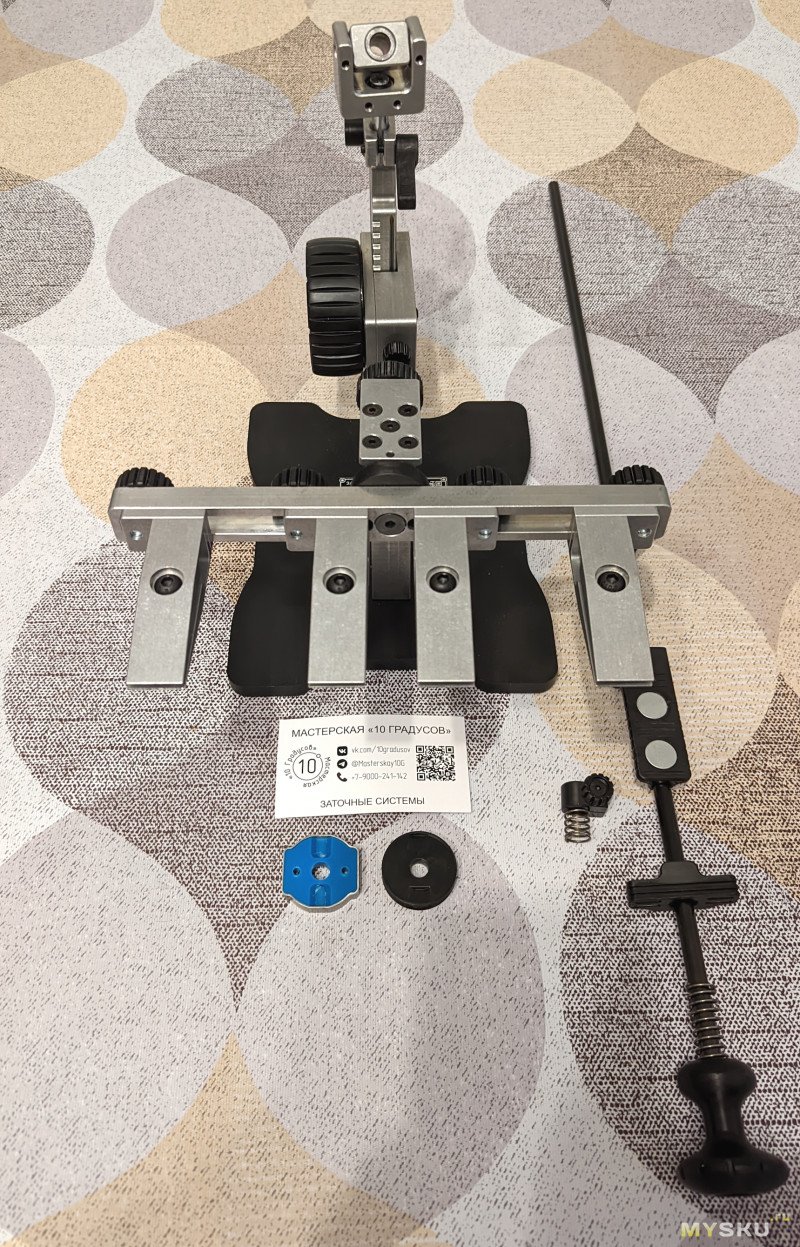

Комплект с выставки.

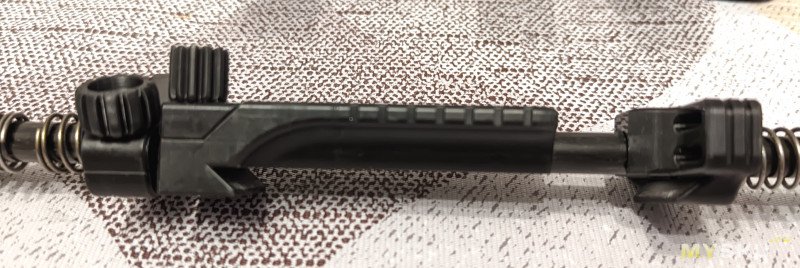

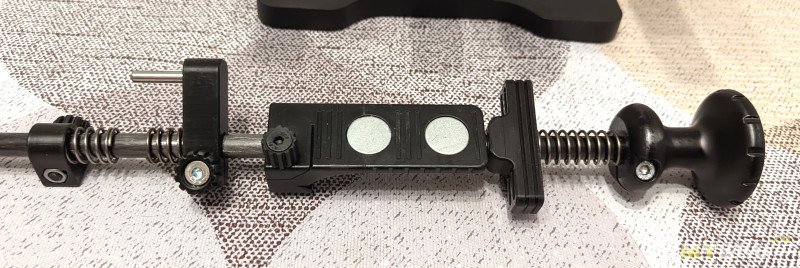

Держак на карбоне.
Второй слева — сапожок/крючок парковки.
Расстояние между штоком и камнем минимальное. Регулировка положения задней части держака (под длину камней) удобная и быстрая.

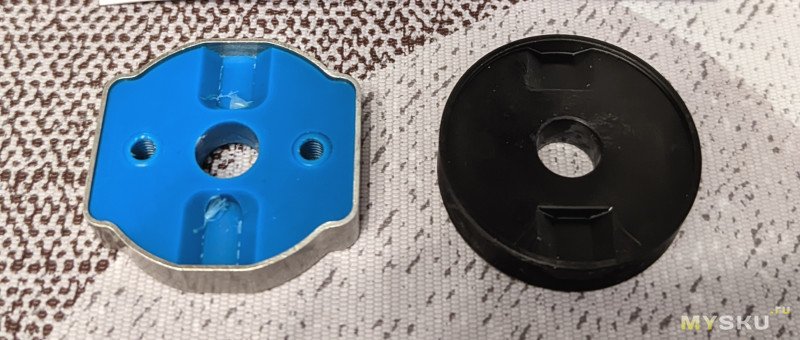

Шайбы поворотного.
Слева римамид (в комплекте с алюминиевой крышкой), справа фотополимерная печать. В печатной закладные гайки скрыты.

Поворотный узел.
Поворотный — разрезная втулка с регулировкой, поджимная пружина с гайкой и опорным, подшипники (если не ошибаюсь Fushi), как фиксаторы положения.
Ответная шайба с бортиком, закрывает зазор между поворотным и шайбой, прикрывая подшипники.
Поворотный с двумя регулировками. Т.к. втулка разрезная, двумя крайними винтами сверху можно регулировать диаметр отверстия под вал (может ошибаюсь с именованием данного процесса).
Задней гайкой регулируем срыв рамки с подшипников. Даже при минимальном поджатии срыв рамки чёткий, расхлябанности нет. Мне срыв на этой системе комфортен примерно при 1,5 кг.
Рамка условно-съемная, т.к. в отличии от Точки10 здесь пакет с пружиной рассыплется. Но возможность быстро снять рамку есть.

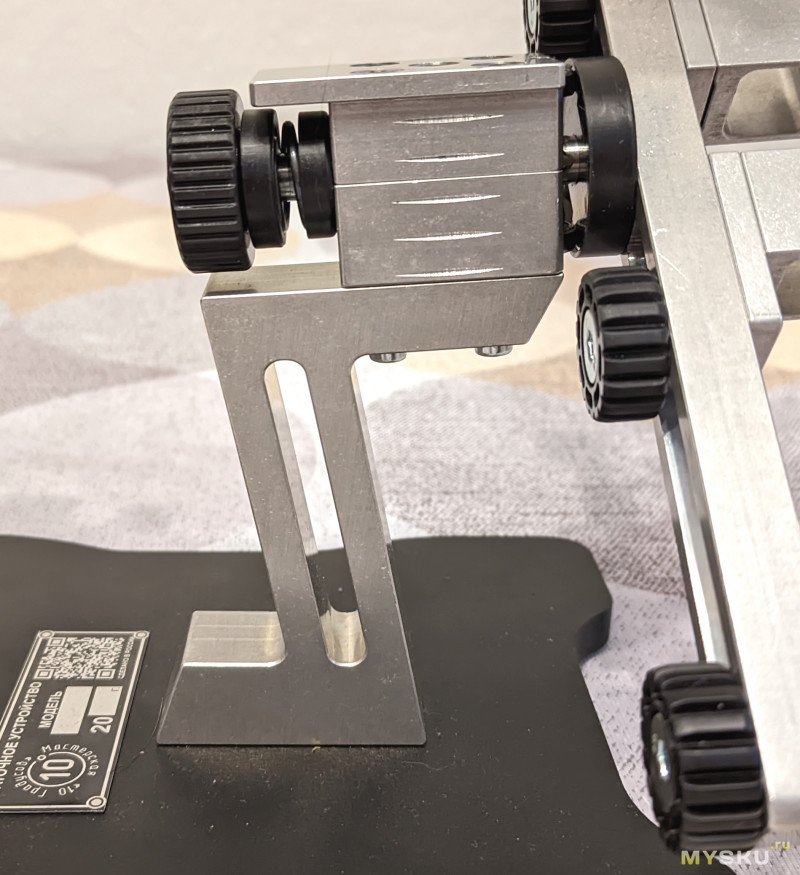

Опора — художественно стилизованная.*))) Поворотный установлен под углом 5 градусов.

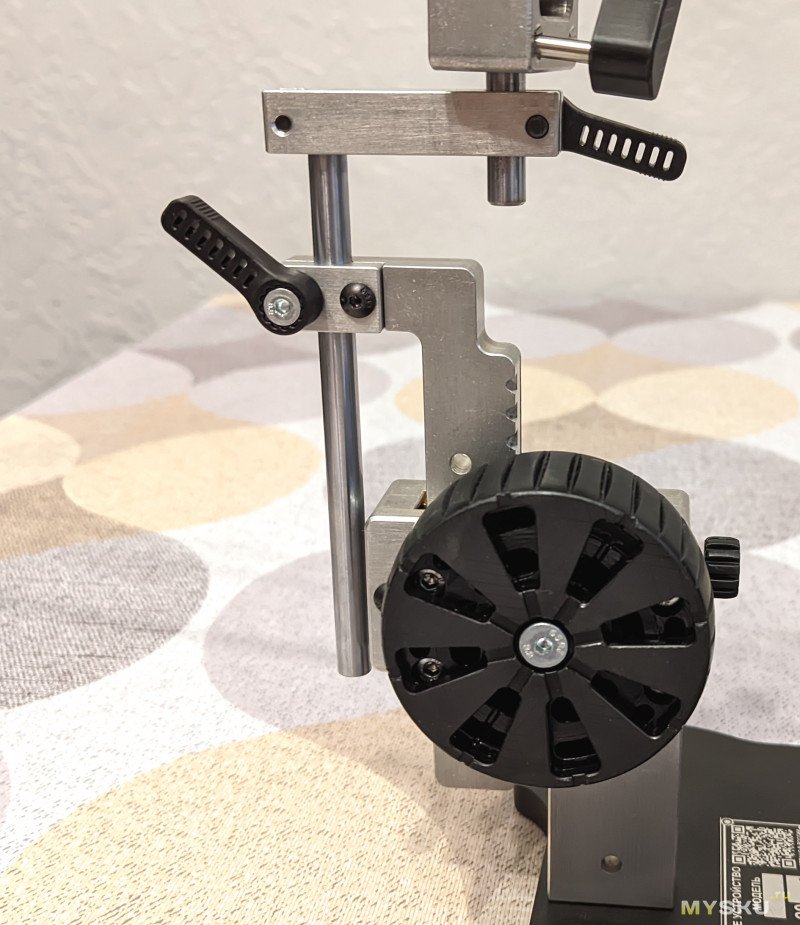

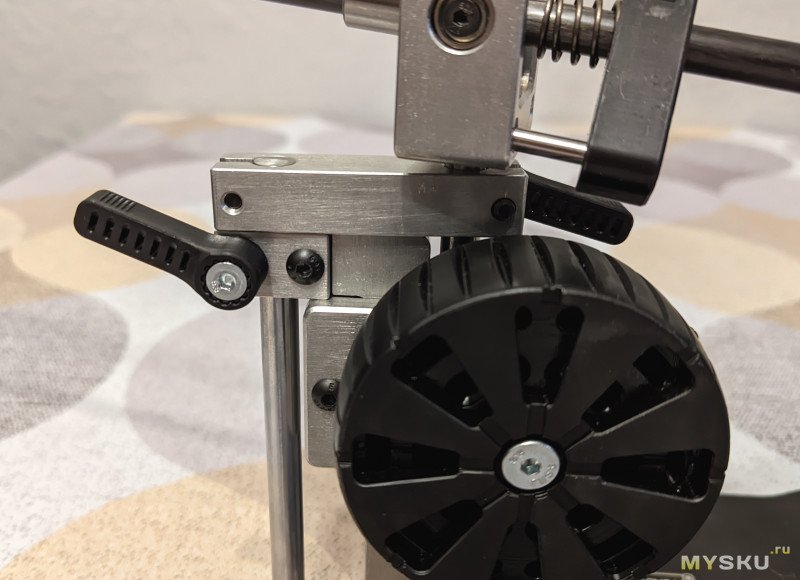

Подъёмный механизм.
Подъёмник комбинированный — прямозубая рейка с планетарным редуктором и регулируемый по высоте вал. На валу площадка под вынесенный узел скольжения (УС).
Редуктор уже обзирался, т.к. это тот же самый редуктор, что и на Точка10. Ход мягкий с приятным пощёлкиванием в 0,05 градуса.
Для быстрой работы с вертикальными валами предусмотрены флажки. Но они будут переделываться, и добавятся ограничители максимального вылета.

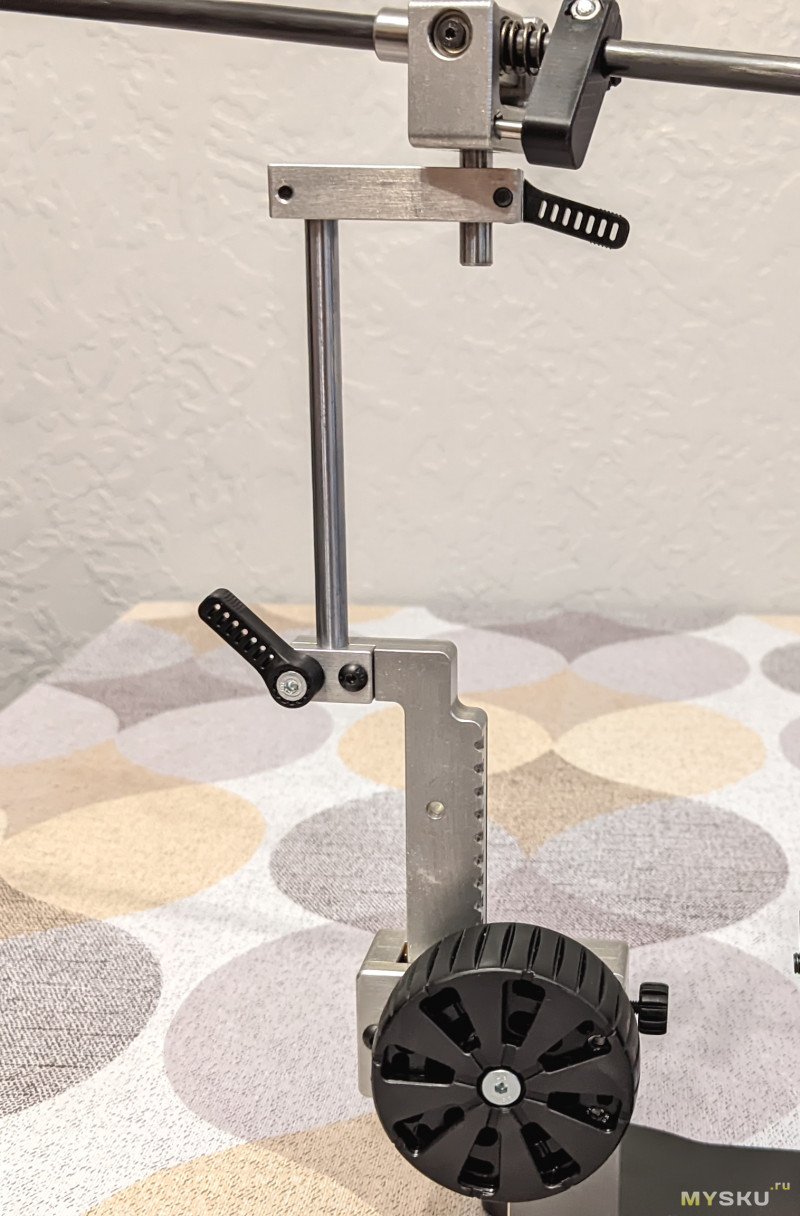

Минимум и максимум.
В работе на максимальной высоте никаких шатов и расхлябанностей нет, специально ехал на выставку шатать Гуся и делал это от души (рядом стоящие только у виска пальцем не крутили в мою сторону). Ну и сегодня я точил на этой «верхотуре» ножницы — всё работало, как задумано.

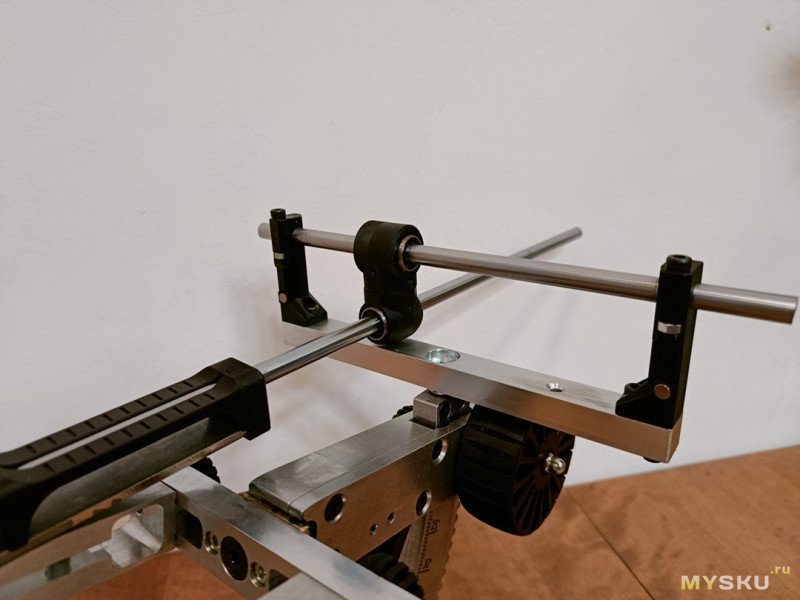

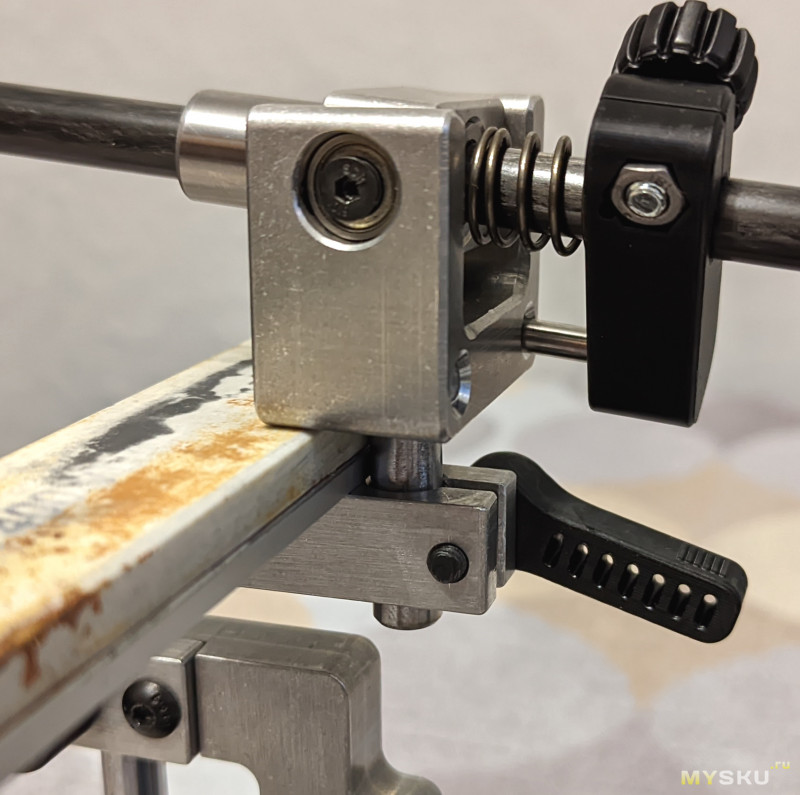

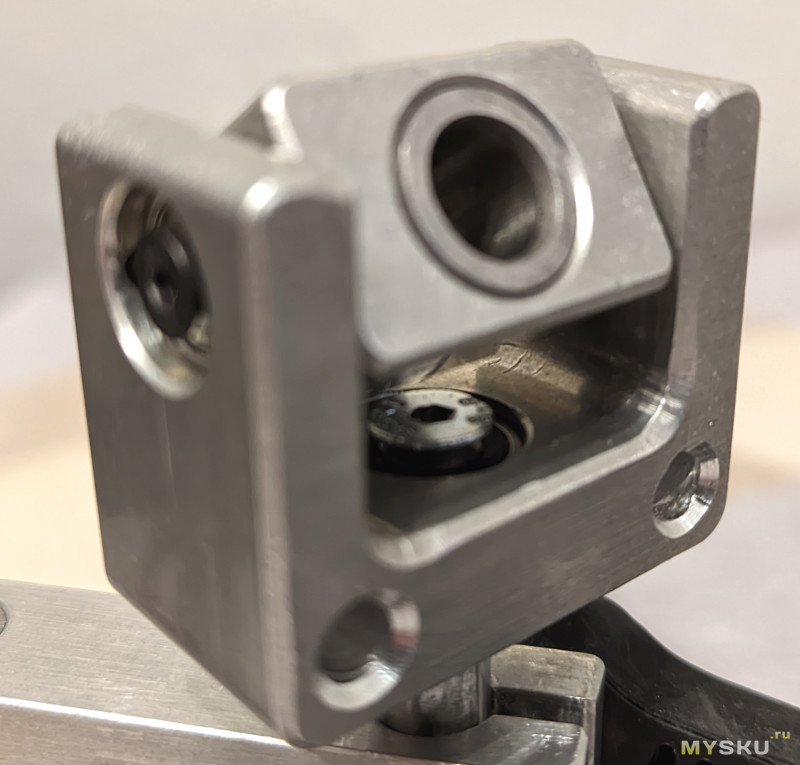

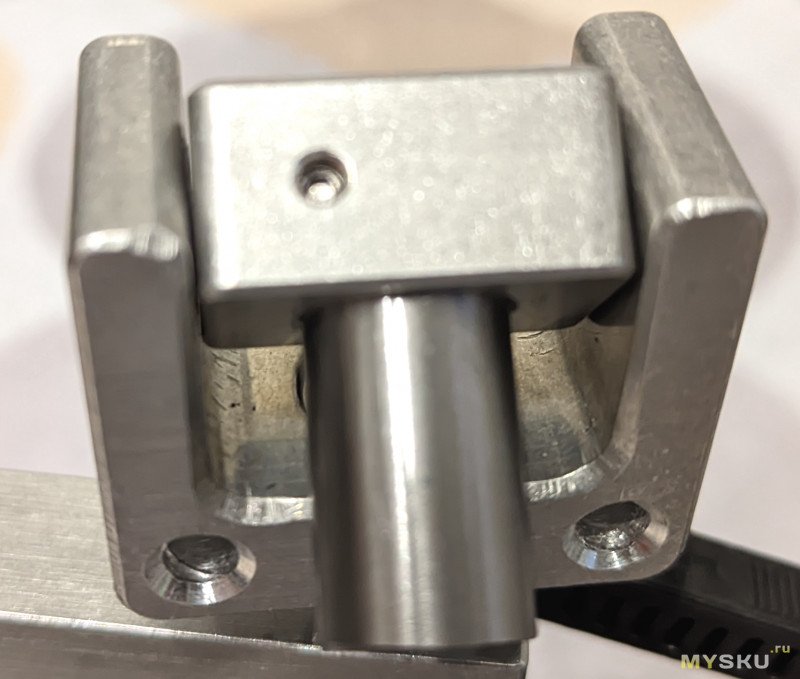

Узел скольжения, он же УС, она же «голова».
Собрана на двух горизонтальных и двух вертикальных подшипниках. Втулка штока съемная. Реализована парковка сапожок/крючок.
Под головой предусмотрен компенсатор толщины камня.

В последующем данная голова будет допом для Точка10.

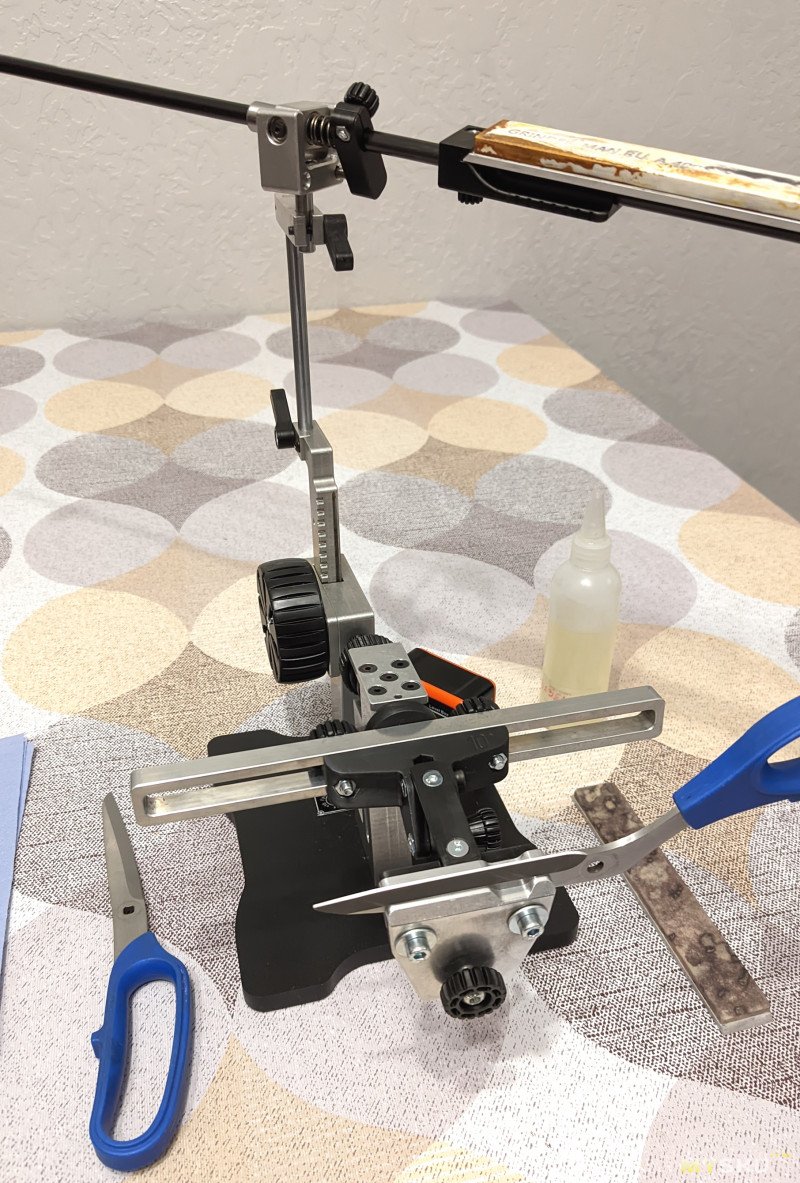

Ну вроде как бы всё. Осталось выложить «верхотурную» заточку.
Ножницы полухозяйственые, шляпа полнейшая, но для резки стабилизатора в самый раз.
Заточка по маркеру в два камня не упарываясь.

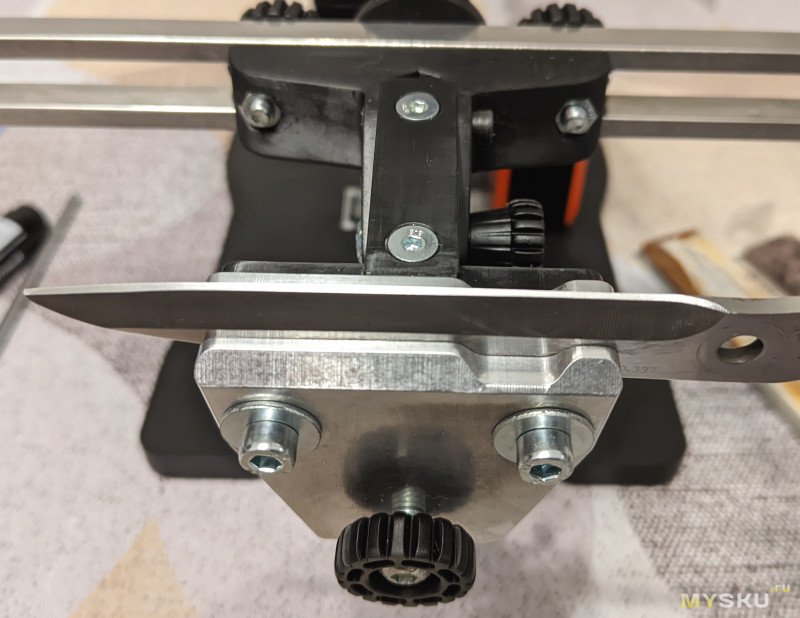

Ножницы зажаты в приблуду от Михаила (доступна в его магазине), куплен с каким-то по счёту апгрейдом Точка10.
Столик с дискретной регулировкой, зажимы — металлические.

Что в сухом остатке по Гусю?
Достойный внимания станок разработанный в прямом контакте с заточниками. Вопросов в работе станка не возникает, хоть я и фанат постоянного угла. Есть замечания, но они уже в проработке.
Убийцей какого другого станка я его не назову, но это будет достойный конкурент известным точилкам.

На этом всё. Вроде ничего не упустил.
