Инвертор YHTU 12V 4000W (1500-2000 Вт) с чистым синусом

При наличии мощного аккумулятора, способного выдавать токи 150 ампер и более (например, LiFePO4 150 Ач и более с соответствующей BMS), этот инвертор может питать сетевую (230 В) нагрузку мощностью, до 2000 Вт. Но есть нюансы.

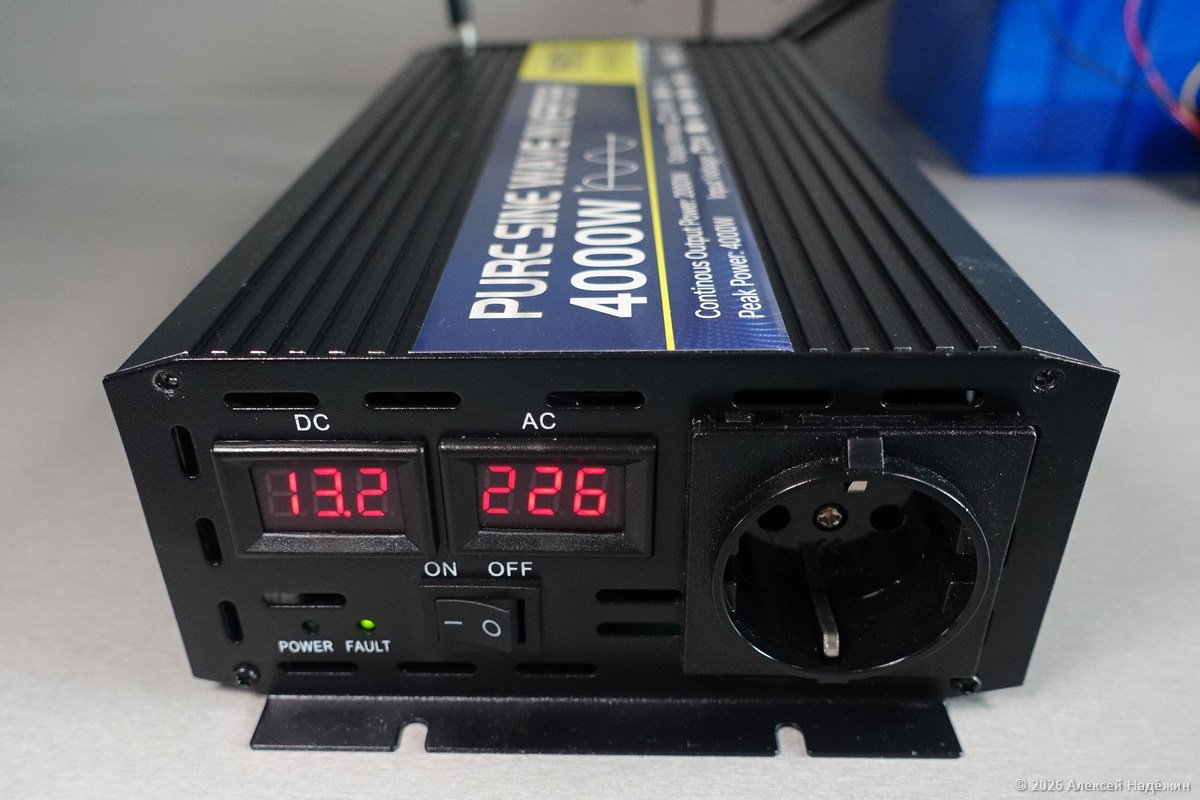

На передней панели евророзетка, два вольтметра (постоянное напряжение на входе и переменное на выходе), выключатель, два светодиода.



Сзади — две клеммы с винтами М8 для подключения проводов от аккумулятора и два вентилятора.

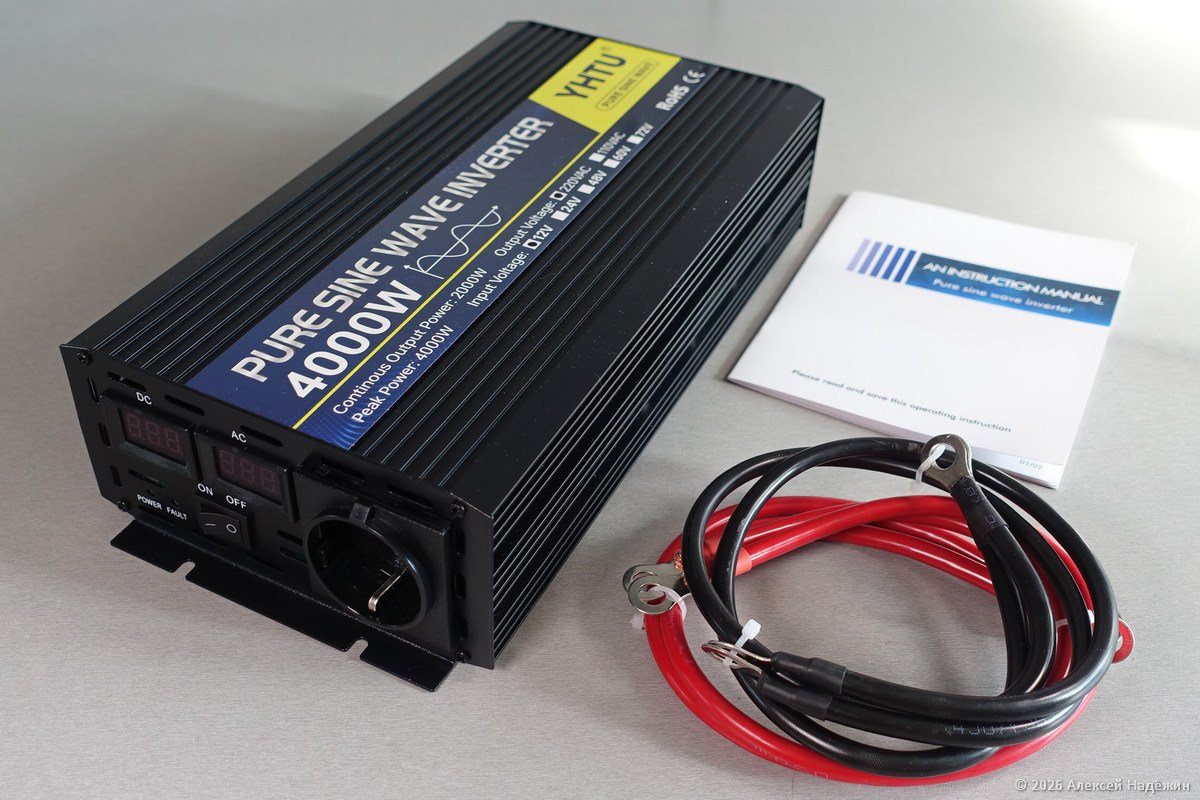

В комплекте по два провода с кольцевыми наконечниками, впрочем для большой мощности их всё равно недостаточно — нужно как минимум 25 мм², а лучше 50 мм² с минимальной длиной.

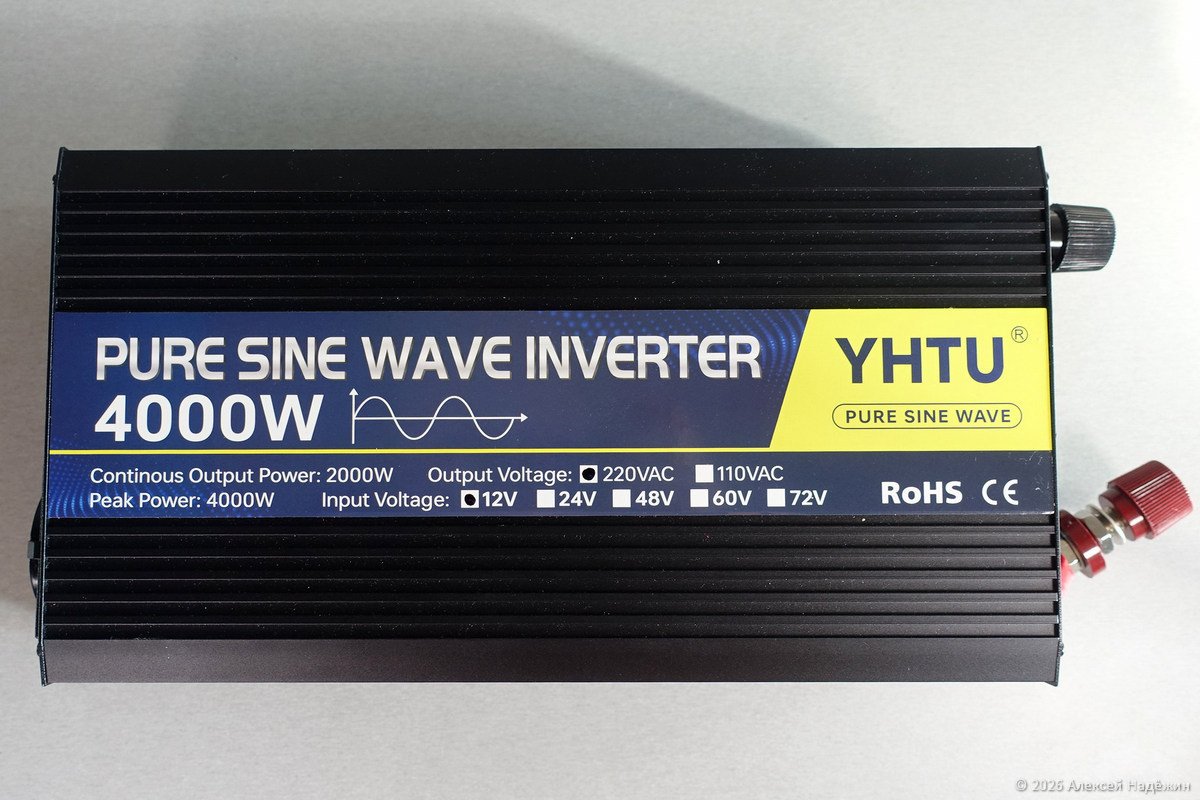

На корпусе и в описании инвертора указана долговременная мощность 2000 Вт, но на картинке у продавца 1500 Вт. Возможно, это неспроста.

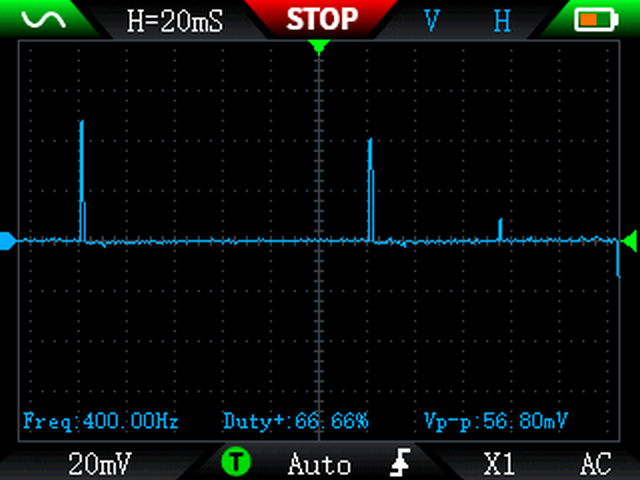

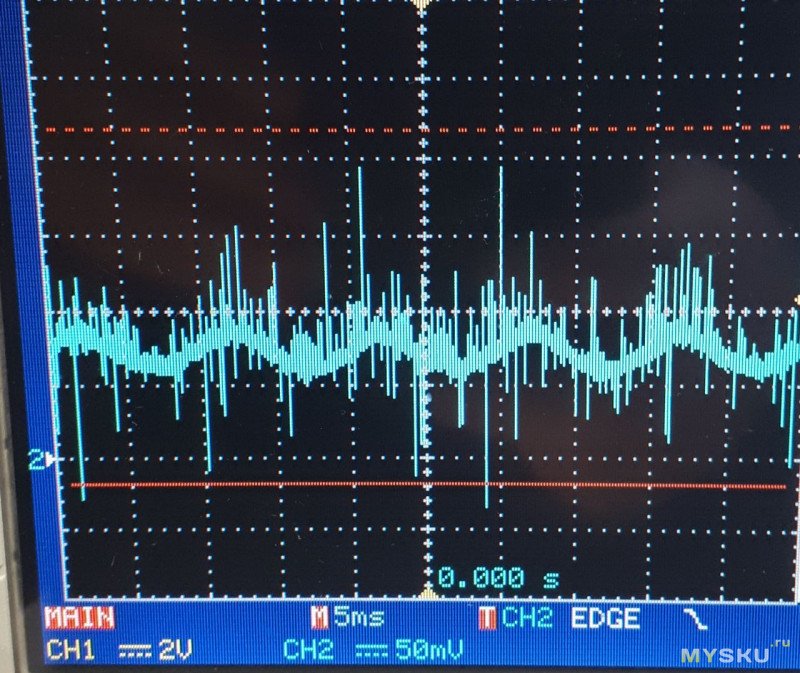

При напряжении на входе 13.3 В потребление холостого хода около 0.7 А, но есть кое-что странное. На холостом ходу инвертор издаёт тихий неравномерный треск. При подключении его к обычному пятиамперному лабораторному блоку питания начались чудеса — напряжение ЛБП скакало, как будто бы потребление превышает 5 ампер и ЛБП снижал напряжение, чтобы стабилизировать ток, хотя ток вроде-как в семь раз меньше предельного. При подключении к мощному ЛБП стучать начал сам лабораторник. Я подключил инвертор к аккумулятору через токоизмерительный шунт 100 А 75 мВ и посмотрел осциллографом, что же там такое творится. А творится вот что — несколько раз в секунду потребление резко возрастает на короткое время (это происходит неравномерно, через разные интервалы времени, поэтому осциллограф не может правильно измерить частоту).

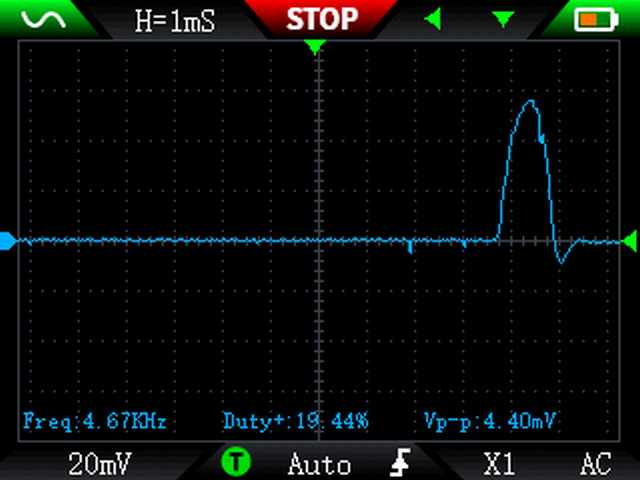

Вот так выглядит этот пик потребления. Его длительность около 1 мс, при этом амплитуда аж 60 мВ (я правильно понимаю, что 60 мВ на 100-амперном шунте это 80 ампер?)



Конечно, от такого любому ЛБП становится плохо. Не знаю, насколько это плохо для аккумулятора.

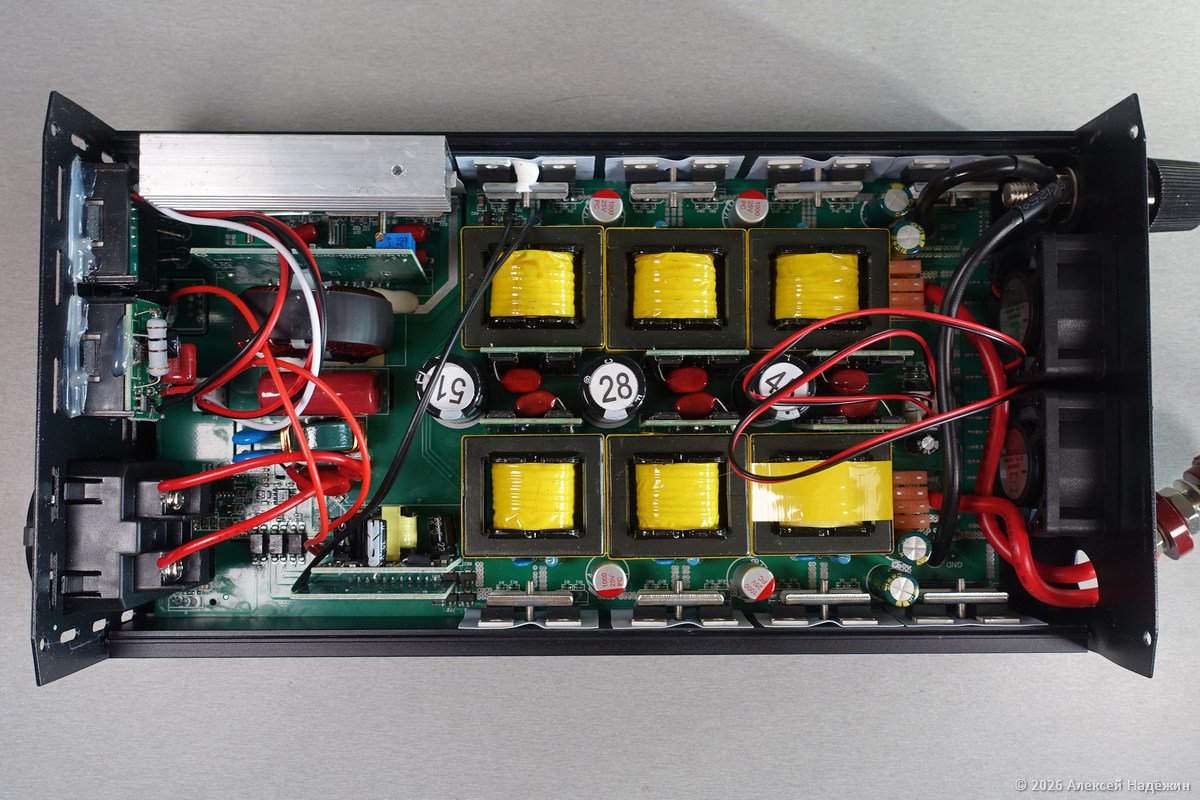

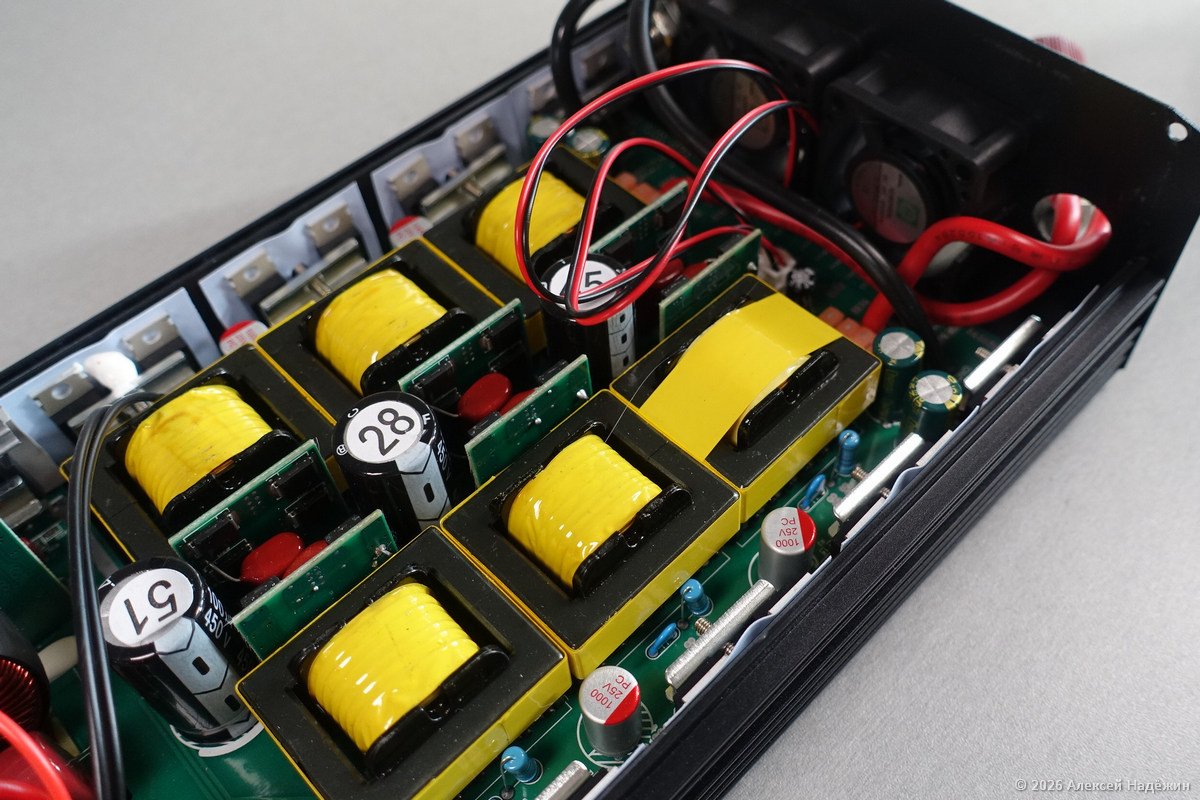

Внутри у инвертора шесть трансформаторов и 16 транзисторов в низковольтной части.



Около каждого трансформатора отдельная вертикальная плата. Транзисторы попарно прижаты к алюминиевому корпусу инвертора через термопрокладки.

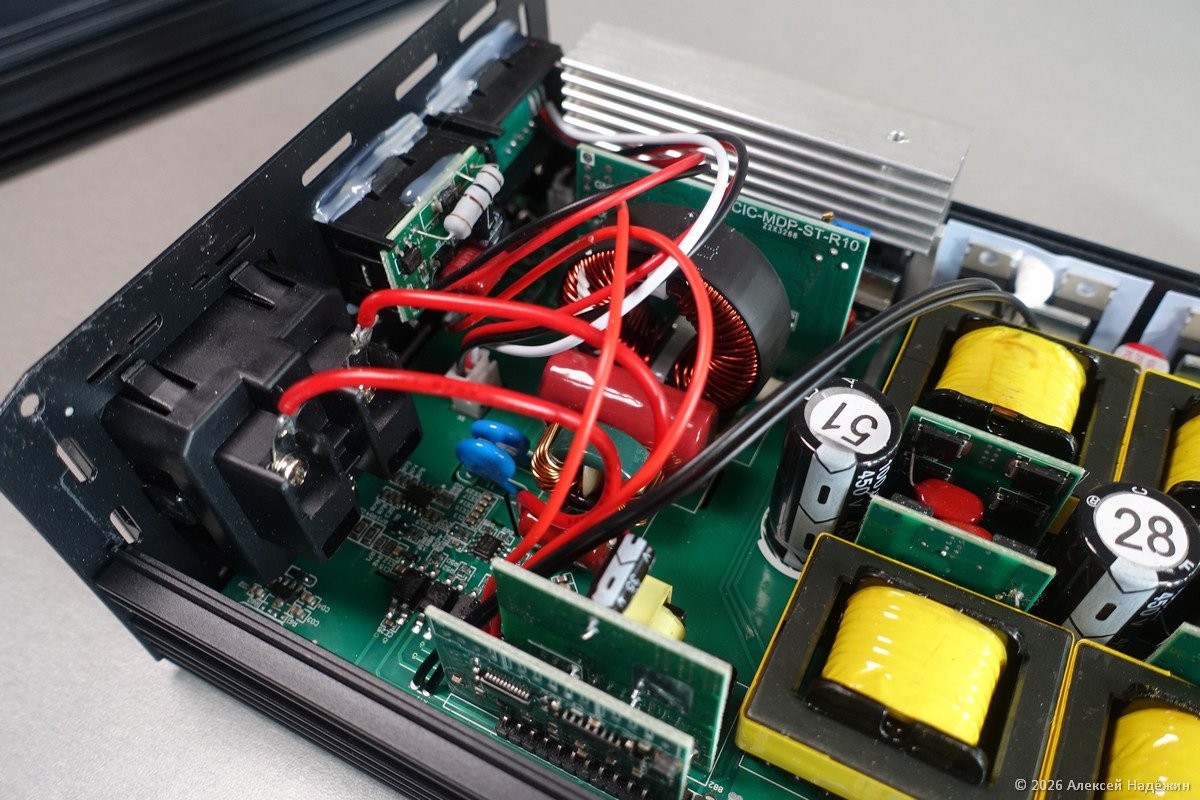

В высоковольтной части одно кольцо побольше, второе поменьше и целых три отдельных вертикальных платы.



Инвертор действительно выдаёт чистую синусоиду. При мощности нагрузки до 200 Вт вентиляторы не включаются, на 300 Вт работают достаточно тихо, впрочем и на максимальной мощности их шум умеренный.

Напряжение на выходе без нагрузки 224 В, но при наличии нагрузки повышается до 227-228 В.

Я проверил, инвертор «тянет» и 1.5 кВт и 1.75 кВт и 2 кВт, но напряжение на выходе начинает проседать. При мощности 1.66 кВт оно составляет 219 В, при 1.75 кВт 213 В, при 2 кВт 207 В.

Обратил внимание, что вольтметр входного напряжения показывает его достаточно точно, когда нагрузки нет, а когда она большая, напряжение существенно ниже, чем на входных клеммах (например, при 1.66 кВт на клеммах 12.1 В, а вольтметр показывает 11.3 В). Похоже, он всё измеряет правильно — просто из-за не очень хороших клемм, тонких проводов и узких дорожек на плате теряется 0.8 В и инвертору не хватает входного напряжения, чтобы дать достаточное выходное.

Я оставил инвертор работать на мощности 1.66 кВт три минуты. За это время входные клеммы нагрелись так, что обожгли мне палец. Похоже, электроника инвертора способна «тянуть» 2 кВт, а вот соединения не очень способны.

Теперь о токах и КПД.

При 200 Вт на выходе потребляемый ток 18 А при напряжении 13.3 В (239 Вт, КПД 84%);
При 917 Вт 77.4 А 12.8 В (991 Вт, КПД 93%);
При 1.66 кВт 153 А 12.4 В (1897 Вт, КПД 88%);
При 1.74 кВт 170 А 12.4 В (2108 Вт, КПД 83%);
При 1.93 кВт 187 А 12.4 В (2319 Вт, КПД 83%).

Если бы не странное импульсное потребление на холостом ходу и недостаточно мощные соединения внутри инвертора и клеммы, можно было бы сказать, что это отличный мощный инвертор. Впрочем, и «как есть» его можно использовать на мощности 1000 Вт бесконечно долго и на мощности 1500 Вт несколько минут подряд.

Мне инвертор пришёл со сломанным изолятором плюсовой клеммы, треснутым корпусом одного вентилятора и погнутым корпусом. Продавец хотел компенсировать 50%, но Озон одобрил только возврат (скорее всего с последующей утилизацией, увы).

Уже заказал другой инвертор, на котором написано «4500W». Посмотрим, на что он будет способен.

P.S. Да, конечно, больших мощностей проще добиться при напряжении аккумуляторов 24 или даже 48 вольт, но и 12-вольтовая система при наличии мощного аккумулятора и толстых проводов потенциально способна на 2000 и даже 2500 Вт нагрузки.
