Цифровая клавиатура Zuoya Gmk26 Bluetooth Numpad

Механический Numpad с поддержкой подключения проводом, по Bluetooth и Wireless 2.4g, 26 програмируемых кнопок в 4 слоя через Qmk Via, Hot Swap и Rgb подсветка… Интересно? Осторожно, много фото…



На этом сайте недавно был обзор на нампад за 1000 рублей, который вызвал много обсуждений, благодаря ему я вспомнил что нужно бы посмотреть, что китайцы выдумали за последнее время и нашел это «чудо» Zuoya Gmk26 по довольно разумной цене… Основной задачей была разобраться с возможностями ПО VIA и немного окунутся в мир современной «механики».

Небольшое вступление, можно пропустить...

В своей работе очень часто приходится повторять однообразные действия в различных программах, поэтому максимально использую макросы и сочетания клавиш, привязанных к программируемым кнопкам устройств.

Уже более 10 лет верой и правдой служил Logitech G13 в связке с Logitech g19s и мышью Logitech g602


Устройство G13 прошло пару модификаций (замена джойстика и мод поверхности) и в таком состоянии успешно используется до сих пор, но уже морально устарело, так как Logitech отказался от его поддержки в ПО G Hub, а родное ПО LGS писалось еще под Windows 7/8

В общем за последние 5 лет клавиатуры и мыши обновились до последних G915 и G604 на нескольких рабочих местах, но вот вопрос с программируемым кейпадом остался актуальным, и в течение нескольких лет я искал замену как в офлайне, так и у китацев.

Главная проблема таких устройств на китайском рынке это ужасный софт: функционал ограничивается максимум привязкой комбинации клавиш, ни о каком вводе тестовых сообщений, или использовании сложных макросов с задержкой по времени между нажатиями китайцы не догадываются…

Вторая проблема таких устроств — это цена, там где появляется поддержка VIA цена сразу уходила к 100 USD (как пример Keypad Doio KB16B-02)

Небольшое вступление закончилось, основная часть...

В общем в середине августе на али был обнаружен интересный лот Zuoya Gmk26 с поддержкой GMK VIA и сладкой ценой в 31 usd, ну и пару баксов получилось убрать промокодом для «школьников»… так что здоровое любопытсво победило и 19 августа лот был заказан вместе с комплектом тихих свичей…


… а 30 Августа посылка уже прибыла в отделении почты....

В комплекте нас ждет сам нампад, ресивер для подключения Wireless 2.4g, провод в оплетке usb A — usb С, пуллер для кейкапов/свитчей, инструкция на китайском и английском языке.


Размеры нампада:


Внутренний мир нампада (от производителя):


Нампад сделан из хорошего пластика и довольно тяжелый, на основании расположены 4 резиновых ножки, поэтому он уверено стоит без скольжения на рабочей поверхности.


На передней боковой части расположен перелючатель режима работы (2,4G — USB — BT), отсек для хранения ресивера и typeC разьем.


RGB подсветка на плейте с южным расположение светодиодов, имеет с десяток различных режимов регулировки яркости, скорости и тд (все это производитель привязал на слой с номером 1 и указал комбинации клавиш в инструкции). Мне это не особо нужно, так как все равно проще настроить через ПО VIA.

С магазина нампад поставляется со свичами Haimu Sea Apricot Switch




Свичи довольно громкие, поэтому сразу с нампадом у того же производителя были заказны 35 тихих свичей Outemu V3 Silent/Clicky Lemon Peach Switches. Свичи уже смазаны производителем, поэтому снимаем PBT кейкапы и заменяем свичи на Outemu…



Сами кейкапы из PBT имеют толщину стенки 1,5-1.8 мм, в комплекте идет дополнительный длинный «Backspase» для замены судя по всему «Enter»

Переходим к разборке:
1) выкручиваем 4 винта на нижней части (1-4 на фото):
2) отсчелкиваем 2 скрытые защелки (5-6 на фото)


корпус легко разделяется на 2 части и немного фото внутреннего мира:



Внутри все выглядит довольно прилично, шумка от производителя, батарея 3.7V, 2000 mAH, 7.4Wh/ Делаем тайп мод и собераем все обратно. Можно конечно разобрать и смазать стабилизаторы, но хочется потестить устроство, поэтом собираем все обратно.

Подключаем нампад проводом к Пк, Windows определяет устройство и нампад работает в классическом понимании этого режима. На кнопки M1-M5 по умолчанию привязаны команды:
M1: crtl+z (undo)
M2: ctrl+x (cut)
M3: ctrl+c (copy)
M4: ctrl+v (paste)
M5: win+D (show desktop)

Но мне нужен VIA с его функциями программирования слоев и макросов, поэтому еще одно лирическое отсутпление...

QMK (Quantum Mechanical Keyboard) – это программное обеспечение с открытым исходным кодом для создания прошивок клавиатур, которые такую возможность поддерживают. Обладает широким функционалом: гибкая работа с раскладками, слои, макросы, подсветка и т.д. QMK работает на микроконтроллерах с архитектурой Atmel AVR и некоторых ARM.

VIA — это программа, которая поможет легко настроить клавиатуру с прошивкой QMK.

Для понимания VIA это как «стандарт» ПО для настройки механическких клавиатур. Смысл которого сводится к загрузке в мозги самой клавиатуры ваших настроек, после чего эта клаваиатура помнит настройки и при подключении к любому устроству использует их.
Простой пример, в вашей организации запрещена установка софта, прописав макросы на своей клавиатуре дома или онлайн череез сайт VIA устройство будет работать с ними везде без дополнительного программного обеспечения.

По факту, можно даже не ставить ПО, достаточно зайти на сайт VIA и все настроит онлайн.

Возвращаемся к нашему нампаду Zuoya Gmk26 и пытаемся его подключить к VIA…
и VIA онлайн его не видит… скачиваем родной софт VIA 3.0 под Windows и VIA его снова не определяет....

ладно, как говорят умные люди: если ничего не помогает значит пора открывать инструкцию.
находим там ссылку на софт VIA github.com/WestBerryVIA/ скачиваем 3,0 версию и снова устройство не определяется VIA…

Снова открываем инструкцию и видим сообщение, если ваше устроство не определяется в VIA пишите нам в сапорт. Ок… пишу в сапорт ZUOYI Official Store… но китайцы как обычно падают в глубокий мороз (уже прошли сутки, но сообщения даже никто не прочитал)…

Самое интересное что WestBerryVIA не является официальной страницей VIA, но даты релиза и версии VIA 3.0.0 совпадают с отличием в том, кто является автором EXE у ссылки с инструкции там OLIVIA в оригинальной VIA… но большинство файлов совпадают, так что китайцы скорее всего решили не платить % за использование поддержки оригинальной VIA…

Когда совсем ничего не помогает нужно идти в инет и искать других, кто уже умудрился купить аналогичное чудо китайской техники…

В общем еще пол часа просмотра топиков и находится интересная тема «The numpad that I did not know I needed: GMK26» на reddit.com где с десяток счастливых обладателей этого устройства (купленных от 2-8 дней назад) делятся своими впечатлениями и так же пишут что VIA не определяет их устройство…

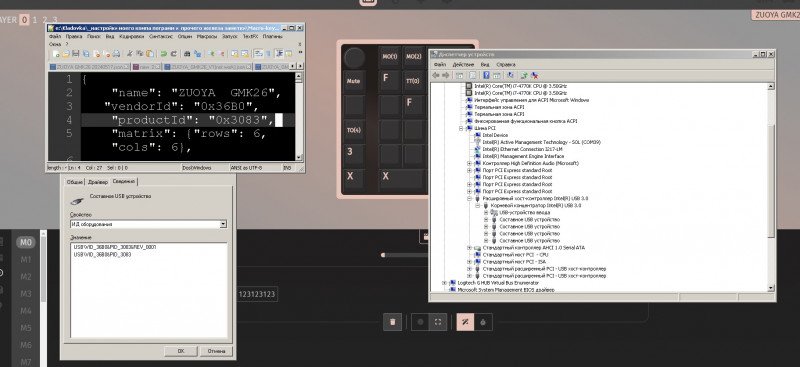

Но в итоге там появляется китаец и делится файлом JSON конфигурации ZUOYA GMK26 20240517.zip

ссылка на файл

Ну и небольшая инструкция что с этим делать, так как если вы ранее не использовали VIA все совсем не логично…

1) открываем сайт VIA (онлайн версия) или скачиваем оригинальное по 3.0.0


2) в верхней части окна нажимаем на значек «настроек» и активируем «Show Design Tab»


3) после этого в центре верхней части появится значек «кисточки», на него нужно нажать, подтвердить что вы понимаете что делаете и загрузить ему файл конфигурации JSON


Если все Ок, то конфигурация загрузится и вы увидите вот такое изображение:


4) Теперь нажимаем на самую первую иконку «Configure» и даем разрешение (в онлайн версии)


Ура, теперь уже можно заняться изучением VIA и работы с макросами

Более подробный гайд по работе с VIA и настройки параметров можно почитать на руссуком языке ТУТ

Еще пару не совсем логичных моментов, которые присутствуют в VIA по работе со слоями.
Конкретно модель Zuoya Gmk26 понимает 4 слоя, то есть Вы можете создать более 100 комбинаций к 26 кнопкам (4 кнопки оставим на выбор слоя).

Для управления слоями идеально подходит левый блок нампада с кнопками М1-М5. Но вариантов их работы может быть несколько:

1) использование слоя через кнопку МО(0)-МО(3) + кнопка на нампаде. То есть у вас по умолчанию всегда включен нулевой слой, при нажатии МО(1) + 7 вы полчучите команду, которая привязана на кнопку 7 во втором слое.

2) Постоянное включение слоя одной кнопкой: для этого на кнопку привязываем команду из раздела Layers TO (включение слоя одним нажатием). То есть, привязав команды TО(0)-TО(3) к кнопкам мы сможем включать нужный слой одним нажатием… как это реализовано у логитеча с их кнопками M1-M3



В общем устройство вышло довольно удачным, если не считать похабное отношение китайцев к ПО и технической поддержке своих покупателей. Будет полезно айтишникам, которые максимально любят упрощать себе жизнь используя макросы и команды.

И наверно будет немного полезно тем, кто испытывает фантомные боли перейдя на 67_85 формат клавиатур…

PS Обзор написан не с целью рекламы конкретного устройства, а в качестве небольшого гайда для тех, кто захочет повторить этот подвиг :)

PS2, Если кто знает как изменить/отключить подсветку NumLock при его активации буду очень рад прочитать ответ в комментариях…

Всем Добра…
