Фотополимерный принтер ELEGOO SATURN 4 ULTRA

В начале сентября я публиковал обзор Mars 5 Ultra и конечно не смог пройти мимо его «старшего брата». Они очень похожи, имеется автоуровень, проверка количества смолы в ванной, посторонних предметов, контроль отлипания моделей и мониторинг с помощью камеры, но область печати сатурна составляет 218x122x220мм, при этом он не отстает по детализации: при разрешении 12К, размер пикселя составляет 19x24 микрона. А еще наконец добавили откидной купол с фиксацией в любом положении.

Характеристики

Распаковка и внешний вид

Коробка весит под 20 килограмм, упаковано всё плотно, принтер занимает 98% пространства.

Коробки со «слюнявчиком» и кабелем лежали отдельно, всё остальное надёжно уложено во вспененной упаковке под куполом.

Как писал выше, он тут откидной и это просто замечательно. Даже если на руках грязные перчатки, достаточно снизу зацепить и потянуть вверх, после чего он зафиксируется в нужном положении благодаря удерживающему механизму. Нет нужды задирать его полностью.

Внутри был спрятан обновленный стол. Он такой же как у пятого марса но крупнее.

А так же коробка с дополнительным инструментом. Тут можно найти блок питания мощностью 144Вт, пару шпателей, маски, фильтры, запасные и сменные винты для ванной, Wi-Fi антенну, горсть перчаток и флешку объемом 8 ГБ.

Вернемся к принтеру. Ось Z выглядит внушительно, направляющая стола перемещается по массивным рельсам, по центру вверху оптический концевик, парковка тут в верхней точке. За винтом ротора двигателя виден кабель датчика уровня жидкости,

В правом нижнем углу стоит камера, изначально объектив закрыт резиновой крышкой.

На лицевой стороне корпуса находится только сенсорный дисплей и информация о производителе, номер модели почему-то не нанесли. Справа разместили разъем питания, выключатель, USB вход и коннектор Wi-Fi антенны.

Подробную информацию можно найти только на наклейке сзади. Чуть выше видна заглушка вентиляционного отверстия, установка внутреннего модуля фильтрации не предусмотрена. Нижние прорезиненные ножки регулируются, за счет чего можно идеально выставить уровень или устранить раскачивание корпуса.

Транспортировочные винты рекомендуется заменить на те, что лежат в пакете, после чего для смены смолы не понадобится использовать инструмент.

Заодно нужно снять защитную пленку ванночки и дисплея.

Ничего дополнительного на него клеить не нужно, т.к. в ультра версии уже стоит защитное закаленное стекло.

Зазоров с палец не пугайтесь, в обесточенном состоянии площадка под своим весом сама опускается, это нормально. После включения она поднимется до нужного уровня.

После установки ванной не забудьте зафиксировать её винтами. Вряд ли её поднимет вместе со столом, но печать однозначно будет испорчена. Так же необходимо убрать плёнку и с поверхности стола, я еще и спиртом протираю на всякий случай.

Ну и не убирайте далеко пластиковую штуковину, которая лежит в большой картонной коробке. Она очень пригодится в конце печати. Вы можете быть на 100% уверены, что не капнете смолой никуда, ведь сто раз так делали и всё нормально было, но лучше потратить 10 секунд и установить её. Я за месяц работы с десяток раз наверное её протирал.

Накидываем платфрому и можно включать питание. С обновленным фиксатором это занимает несколько секунд.

Может показаться, что принтер не очень большой, но вот так он выглядит по сравнению с пятым марсом. Без купола разница бросается в глаза еще больше, ванна у сатурна вдвое больше.

При каждом включении запускается самодиагностика системы. Отображается счетчик отпечатков плёнки, а так же проверяется отклик всех узлов.

Интерфейс такой же, как у пятого марса.

В инструментах снова «Manual» перевели как «Руководство», на самом деле это управление осью Z. В засветке экрана можно проверить работоспособность матрицы, в очистке ванны УФ излучатель работает на полную мощность и засвечивает всю область, после чего сформировавшийся пласт можно снять с мусором после неудачной печати. Экстренный стоп останавливает любые операции.

Свайпом переходим на следующую страницу, где вручную запускается самопроверка и производится калибровка смолы. Необходимо выбрать модель и количество копий от 4 до 8 штук с разным временем засветки слоёв. После печати отсеиваем параметры, при которых деталь осталась на плёнке, либо плохо пропечатались мелкие детали и вбиваем в слайсер оптимальное значение — удобно.

В настройках выбирается язык, в параметрах системы есть возможность отключить звуки, отформатировать хранилища, скачать логи, сбросить настройки до заводских и задать единицы измерения температуры.

Модуль Wi-Fi ловит как 2.4ГГц, так и 5ГГц сети, подключается без проблем.

В режиме печати есть выбор между быстрой и медленной. По умолчанию стоит быстрая и я не вижу смысла переключаться на пониженную скорость, разве что какие-то сложные модели будут с очень мелкими точками фиксации элементов.

На второй вкладке есть сервисная информация и обновление системы. В предыдущих версиях можно было прошиваться только локально, но в 4.0 после настройки Wi-Fi, новая версия прилетела по воздуху.

Принтер придется дважды выключить вручную для завершения процесса обновления, так что далеко не отходите.

При следующем включении система попросит выбрать язык интерфейса и задать имя устройства. Это позволит не запутаться если одинаковых принтеров несколько. Позже его можно изменить в интерфейсе «информации об устройстве».

Но тут, в отличии от сатурна, есть визуальные изменения после прошивки, появился новый пункт меню «Специальные возможности». В него внесли переключатель звука и добавили ручное выравнивание.

При активации появляются анимированные и текстовые подсказки, на первом шаге направляющая стола уходит на парковку, после чего система просит установить платформу на место.

Затем необходимо убрать ванну и положить на экран четыре пластины для калибровки. В наличии их конечно не было, т.к. данную опцию внедрили уже после того, как я получил принтер. Но это вообще не критично, учитывая принцип работы системы автоуровня.

На следующем этапе стол опускается и появляется график изменения показаний тензодатчиков.

В идеале листики должны двигаться с небольшим сопротивлением.

В противном случае необходимо отрегулировать прижим регулировочными винтами по краям. Вот только как видно по графику на гифке выше, стол довольно сильно давит на стекло во время калибровки и придется очень сильно подтягивать направляющие. А что будет в следующий раз, учитывая, что парковка вверху?

Как по мне, тут два варианта. Первый: накосячили с калибровкой и платформа должна слегка приподниматься, пока давление не станет минимальным, в этом случае коррекция будет минимальная и сам подход логичный. Второй: после ручного выравнивания принтер запомнит нижнюю мертвую точку и не будет опускать стол ниже. Вот только тогда теряется смысл автоматического уровня.

Задал вопрос в саппорт, попытаюсь узнать их видение данной функции и как правильно ей пользоваться, возможно я просто что-то не так понял.

Визуально никаких изменений после подстройки не заметил, так что можно не париться и вообще в это меню не заходить, кстати, в марсе его не добавили, видимо решили, что для небольшой области печати какие-то мелкие перекосы не критичны.

Программное обеспечение

Чтобы начать первую модель, можно использовать комплектную флешку, но пока плёнка новая, я решил сделать калибровочный кубик, а значит нужно нарезать его в слайсере. Элего уже не навязывают Voxeldance, вместо этого подкидывают карту с подпиской читубокс про. Но как и в случае с пятым марсом, четвертый сатурн туда так же ещ не добавили. Зато он есть в базовой бесплатной версии, к которой все привыкли.

Перетаскиваем файл и корректируем настройки под выбранный тип смолы. Благодаря новому принципу работы, правая часть параметров, отвечающих за скорость подъема и ретракты, была упразднена, так что стало даже проще.

Нарезаем и нажимаем "Отправить по сети". В списке выделяем нужный принтер и загружаем в него файл. При желании, в конце загрузки можно нажать кнопку "Print", чтобы сразу начать печать. Всё работает четко, никаких проблем у меня не возникало, так что флешкой пользовался только один раз для теста.

Если нажать "Детали" или перейти в ChituManager, можно открыть трансляцию с камеры, посмотреть историю печати и загрузить таймлапсы на ПК, для записи нужно активировать эту опцию и чтобы модель была выше 50мм, иначе её не будет видно на кадрах.

Ну и третий значок открывает менеджер файлов, доступна как внутренняя память, так и флешка, но вот превью нет, так что придется ориентироваться только по названию.

Печать

Все транспортировочные плёнки сняты, ванна зафиксирована, платформа на месте, а значит можно заливать смолу. Я не измерял объем при заполнении до максимума, но поллитра точно уйдет.

Выбираем печать-хранилище, нужную модель и пускаем её в работу. Если использовать флешку, файл похоже кэшируется, т.к. в процессе работы индикатор доступа на ней не моргает, но выдергивать не пробовал.

Стол уходит вверх на парковку, а платформа проверяет концевик механизма наклона, после чего стол опускается в смолу, притормаживая на уровне ванны и при касании жидкости. Вероятно всего используется объемный датчик.

В это время в центре дисплея отображается текущий этап подготовки.

Если смолы мало, появится предупреждение с возможностью прервать, либо продолжить печать. Если же её слишком много, всплывает другое окно без возможности принудительно запустить процесс. Это сделано, чтобы новички не заливали внутренности принтера, превысив допустимый уровень.

Ну а дальше остаётся ждать. В зависимости от выбранного режима работы, площадка может наклоняться с разной скоростью, максимальной достигает на высоте 5мм. По умолчанию стоит стандартная, но на высокой у меня так же не возникало проблем с качеством моделей. Хотя для более сложных образцов, её возможно придется снизить.

Но кубик получился нормально. При размере 10*10мм, он кажется совсем крошечным на столе сатурна. Даже не стал снимать платформу, просто подставил руку в перчатке и шпателем аккуратно снял деталь.

Меня больше всего интересовало как пропечатается верхняя часть с самыми мелкими элементами размером от 50 микрон. Несмотря на то, что у матрицы размер пикселя 19x24 микрона, есть еще куча факторов, которые влияют на конечный результат и зачастую не все детали воссоздаются.

Но для первой попытки получилось очень даже неплохо, всё на месте. Нижний ряд немного заплыл, нужно немного подогнать настройки смолы.

Все отверстия на своих местах, придраться особо не к чему.

Есть усадка материала, но даже без использовании компенсации, отклонение совсем небольшое.

Для проверки скорости печати, я нарисовал цилиндр высотой 50мм. Программа насчитала 1 час и 37 минут, фактически понадобилось 1 час и 36 минут. Разброс получился минимальный, но до производительности 4 марса/3 сатурна он не дотягивает, видимо при слишком быстром наклоне ванночки, образуются волны и начинает расплёскиваться смола.

В прошлом обзоре я не рискнул запускать печать с моделью на платформе, но в этот раз заработался и недосмотрел. В итоге тензодатчики отрабтали и печать остановилась.

Вот только деталь погнуло, а значит усилие было приличное и более тонкие элементы однозначно переломало бы. Но хотя бы стекло с дисплеем не раздавит и на том спасибо.

Переживал, что острой гранью цилиндра могло порвать плёнку пр смещении вершины, но её только смяло в центре, что не особо приятно, но не критично — пользоваться можно пока жду замену, главное сдвигать детали из этой области.

С основными тестами вроде разобрались, можно распечатать чего-нибудь крупнее кубика и пластинок. 10К смолу слил не снимая ванночку. Оказалось, что если приподнять левый край и опустить ванну, отключив питание, фотополимер начнет стекать в правый нижний угол, откуда его будет удобно собирать. Я для этого использую 160мл шприц, который купил за оверпрайс в WB, а потом нашел такой же за копейки в местной аптеке ))

Залил дешевую Elegoo Classic. Забыл, что она полупрозрачная, ну да ладно, в крайнем случае можно покрасить.

Давно хотел распечатать чехол для геймпада в стилистике дедпула, но на столе сатурна его не получилось разместить так, чтобы поддержки не портили лицевую сторону. Высота нормальная, так что записался таймлапс. Качество картинки конечно не идеальное, но смотрится плавнее и лучше, чем на гифке.

Всего две части, которые соединяются друг с другом. Параллельно напечатал переходник для установки платформы под углом. Модели отлично отделились от поверхности стола несмотря на большую площадь контакта

Оказывается не все знают, что перед снятием моделей, платформу лучше прогреть. Если вы тоже впервые о подобном слышите, пользуйтесь советом на здоровье )

То же самое касается поддержек. До засветки после прогрева они становятся эластичными и проще отделяются, снижая риск отломать чего-нибудь нужное.

На кончиках поддержек оставлял сферы, т.к. мне проще отшлифовать лишнее, чем замазывать кратеры. 800 наждачка, пять минут времени и поверхность становится гладкой.

Ну и вот такой результат получился после промывки. Выглядит забавно, но отверстия под разъемы намекают, что по задумке это чехол, а не кейс для хранения.

Ну не знаю, лично мне очень мешают булки, да и кнопки утоплены получаются, так что даже не думал о нормальной подгонке под корпус и фиксации.

Большая область печати не только позволяет работать с большими деталями, но и ощутимо сокращает затраты времени на печать большого количества мелких. Фотополимерному принтеру всё равно насколько заполнен стол, он формирует слои одновременно для всех элементов за 2 секунды. Марсу понадобилось бы четыре захода для данного проекта, сатурн справился за два.

Сначала закинул самые крупные детали, максимальная высота составила 145мм.

Мелкие так же без проблем отделились.

А вот засвечивать пришлось в 4-5 заходов, чтобы полимеризация была равномерной и тонкие элементы со временем не повело.

Данную модель можно было напечатать и в собранном виде, но меня попросили сделать вариант с отдельными частями, т.к. будет проще раскрашивать мелкие детали. Для демонстрации я просто слегка обработал следы поддержек и вставил всё в свои пазы. Держаться захотело не всё, но на данном этапе фиксировать элементы нельзя. Кусок плаща и одна из рук сделаны из другой смолы, т.к. в оригинальном архиве были детали из более крупной сборки и заметно это стало только во время примерки. Цвет не принципиален, всё равно грунтовать.

В идеале должен получиться вот такой персонаж из игры.

Что внутри

Убедился, что есть быстрый доступ к внутренностям площадки на случай, если смола всё же прольётся. Насколько могу судить, ничего сильно страшного в этом случае произойти не должно и состав просто стечет по механизму на дно корпуса. Контроллер перенесли на заднюю стенку, так что его не заденет, УФ излучатель находится в собственном корпусе. Может залить оптический концевик, да вентилятор с радиатором, что вполне поправимо. Но в любом случае я рекомендую пользоваться «слюнявчиком», чего грязь разводить.

Платы еще и приподняли, так что даже если затупить и вылить через край пару литров фотополимера, им это не навредит.

Маркировку нигде не терли, можно увеличить картинку и рассмотреть каждый элемент.

Итоги

В последнее время Elegoo прям радуют.

+ Новая механика отрыва с помощью наклона ванночки более бережно воздействует на поверхность воссоздаваемых деталей, слои меньше смещаются, снижается эффект присоски. По ряду причин нет смысла использовать ACF пленку и ускорить процесс в несколько раз, но зато детализация и качество стенок практически идеальные.

+ Область печати по ширине и высоте уже приблизилась к FDM моделям и составляет 218x122x220мм. Учитывая, что литр смолы можно найти в пределах $20, жаба уже не так душит печатать даже крупную техничку, которая внешне будет выглядеть не хуже оригинала.

+ Наконец дождались автоуровня, больше не нужно возиться с листиками и шестигранниками, всё отлично печатает из коробки. В новых прошивках появилась опция, позволяющая вручную отрегулировать геометрию стола в случае обнаружения проблем, но я не уверен, что правильно понял задумку инженеров, так что ничего не трогал и всё работает нормально.

+ Появилась камера, которая останавливает печать в случае отлипания модели, пишет таймлапсы и позволяет смотреть трансляцию в реальном времени.

+ Благодаря новой операционной системе, принтером стало еще проще пользоваться, в том числе появилось полноценное удаленное управление напрямую из ChituBox: можно загружать файлы, после чего выбирать нужный из внутренней памяти или флешки и отправлять на печать. Так же доступна история печати, пробег пленки, время наработки камеры и экрана. Сейчас поддерживаются далеко не все принтеры и круто, что ELEGOO одними из первых начали сотрудничество в этом направлении. Пока в списке указаны Saturn 4 Ultra, Mars 5 Ultra и Phrozen Sonic Mighty Revo.

+ Несколько видов защит спасут принтер даже если у пользователя кривые руки. Объемный датчик предупредит о недостаточном уровне смолы, необходимой для выполнения текущего задания, а так же не запустит печать если налить её выше допустимого максимума. Датчики давления дисплея остановят печать если забыть снять модели с платформы. Правда заготовки гарантированно помнёт или переломает, но хотя бы дорогостоящие элементы принтера останутся целыми.

+ За месяц использования по воздуху прилетело штуки четыре обновления, так что в плане поддержки так же всё хорошо, инженеры чего-то периодически допиливают. Жаль нельзя посмотреть логи, на официальном сайте нет файлов для локальной прошивки.

Каких-то критичных минусов я не обнаружил, разве что смола начала заканчиваться быстрее, т.к. с повышением производительности увеличился и аппетит. Вроде залил полбутылки, через пару дней он ругается, что долить нужно для печати очередной модели.

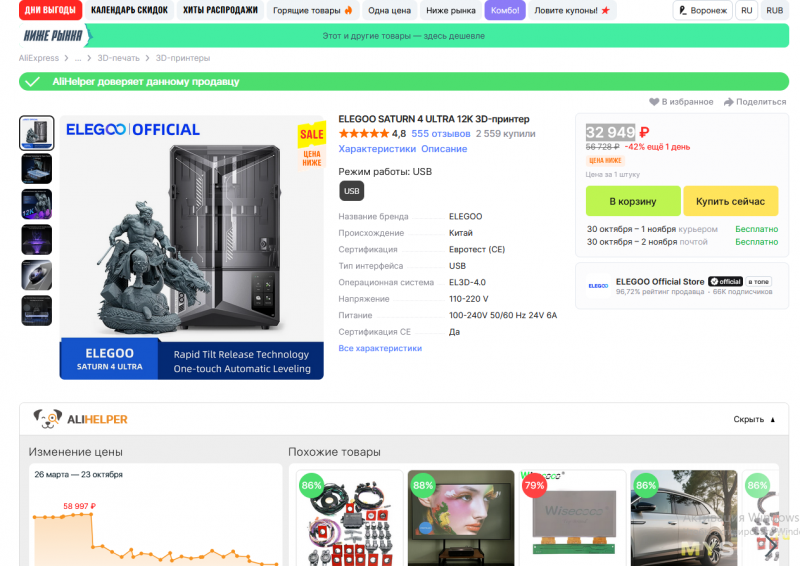

Это свежая модель, так что скидки делают не часто, но продавец ответил, что 11.11 скорее всего цена будет демократичнее, так что если не горит, можно подождать месяц.

Как всегда, приветствуется конструктивная критика в комментариях. Всем добра =)
