Мультиметр с токовыми клещами FNIRSI DMC-100

Данный прибор совмещает в себе мультиметр, токовые клещи, термометр и тестер радиодеталей. В обзоре будет краткий обзор его возможностей в сравнении с имеющимся у меня мультиметром.


Характеристики

Функционал	Бесконтактный измеритель тока, Измеритель постоянного\переменного тока и напряжения, омметр, прозвонка цепей, тестер диодов и конденсаторов, частотомер, детектор скрытой проводки, детектор фазы
Зев клещей	25мм
Дисплей	2.0'' TFT 240x320
Аккумулятор	1500mAh
DC voltage	9.999V/99.99V/999.9V
AC voltage	9.999V/99.99V/750.0V
DC current/AC current	99.99A/600.0A
Resistance	99.99MΩ/9.999MΩ/999.9KΩ/99.99KΩ/9.999KΩ/999.9Ω
Capacitance	9.999mF/99.99mF/999.9μF/99.99μF/9.999μF/999.9nF/99.99nF/9.999nF
Frequency	9.999MHz/999.9KHz/99.99KHz/9.999KHz/999.99Hz/99.99Hz/9.999Hz
Temperature	-55~1300°C /-67~2372°F

Внешний вид
Как и всегда, девайс от Fnirsi приходит в цветной красочной картонной коробке.


В комплект поставки входят:

— токовые клещи-мультиметр
— пара щупов
— термопара
— UBS-C кабель
— инструкция


Корпус на манер Fnirsi, выполнен из чёрного пластика с силиконовыми синими и серыми кнопками. Сборка хорошая. Запитывается девайс от встроенного литиевого аккумулятора 1500мАч.


Сбоку находится разъём USB-C для зарядки АКБ, закрытый силиконовой заглушкой и рядом кнопка для активации встроенного фонарика.

С нижнего торца — два стандартных разъёма для подключения щупов или термопары. Проводным способом измерить ток нельзя.

Наверху находятся клещи, максимальное размыкание которых до 25мм. Ход рычага жёсткий.


Клещами можно замерять ток до 600А (AC/DC)

У основания клещей на корпусе находится сам фонарик, который включается долгим нажатием по боковой кнопке.

Яркость небольшая, что-то точечно им подсветить можно, но не более.

Комплектные щупы имеют маркировку CATIII 1000V

Наконечники щупов позолоченные и острые. Защитные колпачки имеются.

Меню и настройки
Сразу после включения, появится меню выбора языков — китайский или английский

Переключение между режимами измерения производится стрелками влево-вправо. Ниже на экране режим измерения тока. Переключение между DC/AC — по центральной кнопке Mode. Постоянный ток измеряет до 100А, переменный — до 600А. При измерении постоянного тока нужно сбрасывать показание в ноль (краткое нажатие по кнопке вкл./выкл — на экране появится символ Z). Внизу экрана в мини-окошках фиксируется минимальное и максимальное измеренное значение. На нижней строке жёлтой рамкой выделен выбранный в данный момент режим.


При долгом нажатии на среднюю кнопку открывается режим графика, на котором удобно отслеживать всплески измерений. По кнопке Save можно сохранить значение во внутреннюю память мультиметра. Список сохранённых значений можно открыть длительным нажатием по той же кнопке.


Следующий режим — измерение напряжения AC/DC (переключение по центральной кнопке). Пределы измерения напряжения до 1000В DC, и до 750В AC.


Режим измерения сопротивления (до 100мОм), режим прозвонки, режим проверки диодов, режим измерения ёмкости конденсаторов (10нФ — 10мкФ).


Режим измерения частоты (до 10МГц), режим измерения температуры (-55~1300°C)


Детектор скрытой проводки, детектор фазы.


Скрытое меню включает четыре вкладки.
На первой вкладке списком выводятся сохранённые в память значения измеренных величин. На второй вкладке системные настройки (выбор языка, настройка яркости дисплея, выбор единиц измерения температуры, настройка таймера автовыключения прибора до 30мин). На оставшихся двух вкладках находится опция сброса настроек до заводских и информация о прошивке.


Тесты
Сравнивать измерения буду с имеющимся у меня мультиметром Aneng Q1. При измерении тока, Q1 будет подключен в разрыв, клещи же будут охватывать один из проводов.

Переменный ток. Начнём с малых значений. В сеть подключен светильник мощностью около 30Вт. Fnirsi занижает показание примерно на 0.03А.


Добавлю воздуходувку. Приборы суммарно потребляют 3А. Также чуть занижает показания примерно на 0.02-0.03А


В режиме графика удобно смотреть динамику колебания тока например при проверке моторов. В данном случае на возрастающих фронтах фигур видны пики пускового тока с последующим ровным выходом на рабочий ток. Пустые промежутки — это моменты, когда я отпускал курок на воздуходувке.

Здесь я подключил паяльный термофен, он сам по себе потребляет ток импульсами, чтобы поддерживать стабильную температуру нагрева, следовательно такой график.

Здесь подключаю в сеть отпариватель, который потребляет порядка 1.565кВт. Клещи теперь занижают показатель измерения тока примерно на 0.05А


Для отслеживания кратковременных скачков тока клещи оказались удобнее — на экране Fnirsi несколько раз можно засечь ток 2.59-2.69А и значения к тому же сохраняются в память, а на Aneng ввиду быстрой смены цифр на экране легко прозевать эти значения.

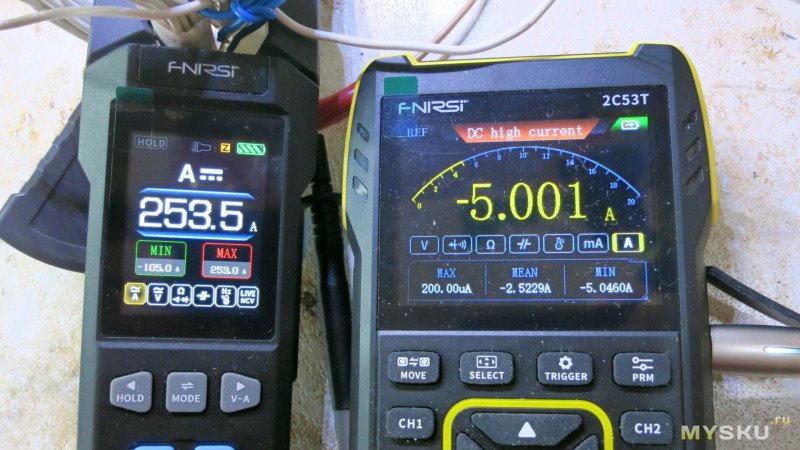

При измерении постоянного тока нужно сбросить экран в ноль по краткому нажатию на клавишу вкл./выкл. Прибор чуть занижает показания, не разбег оказался ещё меньше 0.01-0.02А


Измерение сетевого переменного напряжения: вольметр, Fnirsi, Aneng — разбег есть, но небольшой.

Частота сети

Измерение постоянного напряжения:

1В	5В	9В

12В	15В

19.3В	30В

Ниже измерения сопротивлений, для начала посмотрим сопротивление комплектных щупов:

Плёночные резисторы.

10 Ом	1 кОм

100 кОм	1 МОм

SMD-резисторы в корпусе 0805

100 кОм	330 кОм

Проверка диодов и стабилитрона:



Электролитические конденсаторы:

25В 1000мкФ	35В 6800мкФ

6.3В 3300мкФ	16В 1000мкФ

Керамический и металлоплёночный конденсатор:

16В 100нФ	530В 100нФ

B мультиметре также есть функции определения фазы и детектор скрытой проводки (NCV).


Функция замера температуры, самое обычное что попалось под руку, это чайник со «свежим» кипятком. Довольно точно показывает.

Итоги
Прибор со своими задачами справляется хорошо, функционал покроет большинство требуемых задач, точности для бытового использования хватит более чем. К плюсам отнесу хорошо читаемый дисплей, возможность сохранять данные в память, отображение данных в виде графика. К минусам — верхний предел ограниченный 600А, впрочем за такую цену ему можно такое простить.
