Токовые клещи постоянного и переменного тока FNIRSI DMC-100. Проверка точности и пределов измерения тока.

Токовые клещи от Fnirsi позволяют бесконтактно измерять постоянный и переменный ток, измеряют напряжение, емкость, сопротивление, температуру, частоту, прозвонка, проверка диодов. Есть бесконтактный поиск проводки, определение фазы и ноля. 10 000 отсчетов и ток до 600А. При этом клещи умеют логировать и сохранять данные для просмотра.

Что будет в обзоре:

Упаковка
Комплектация
Внешность
Управление
Ток
Напряжение
Сопротивление
Прозвонка — Диоды
Ёмкость
Частота
Температура
Режим NCV-LIVE
Режим графика
Режим отображения мощности
Меню
Прошивка
Итог

Упаковка

Клещи приходят в почтовой коробке, внутри которой лежит коробка с прибором.
Внешняя коробка обычная, почтовая и предохраняет внутреннюю, брендированную, от повреждений.
Коробка прибора красивая, как всегда у Fnirsi. На коробке указаны функции и основные параметры клещей.

Комплектация

В коробке в пластиковом основании с одной стороны лежат сами клещи. С обратной щупы, щуп для измерения температуры, USB кабель и инструкция.
Длина щупов 1.2 метра. На щупах написано до 1000В и 20А, но нет смысла измерять их сопротивление — все равно прибор измеряет ток только бесконтактным методом.
Качество щупов хорошее. Это не силикон и не резина, но нормальный пластик без облоя. Иголки, колпачки.

Инструкция красивая глянцевая цветная книжечка на китайском и английском, русского нет.
В электронном виде инструкцию можно посмотреть и скачать здесь

Внешность

Внешне клещи выглядят отлично, пластик ровный, зазоры в стыках минимальные и ровные. Задняя часть чуть закруглена. Пластик матовый, не будет собирать отпечатки и царапины не будут так видны.
Длина клещей 19 см, ширина 5 см, толщина 2.8см.

На передней части есть 5 резиновых кнопок.
На моем экземпляре клещей на одной кнопке надпись сделана неверно: SAVE/MUNE, эта кнопка так же называется в инструкции. В отзывах на али есть фото, что надпись на этой кнопке и в инструкции поменяли на SAVE/MENU.


На нижней части два гнезда для щупов.
На правой части кнопка для включения фонарика и гнездо зарядки, закрытое резинкой.
На верхней части рассеиватель фонарика. Клещи открываются на 2.5см.
Если верить таблице, то это позволяет обхватить провод сечением около 400 квадратов,
при этом ток по этому кабелю допускается до 800А.
На задней части написано:
— фирма и модель инструмента
— емкость аккумулятора — 1500мАч
— напряжение и ток зарядки, 5в 1а,
— баркод, который ведет на сайт www.fnirsi.cn
У прибора TFT 2 дюймовый экран с разрешением 240*320.
Экран у клещей цветной, углы обзора отличные со всех сторон. Я крутил клещи во все стороны и не нашел угла, при котором изображение на экране инвертируется или тускнеет.

Управление

Функции кнопок на приборе:
Кнопка питания:
— короткое нажатие — обнуление данных (режим DC)
— долгое нажатие — включение и выключение

MODE/MENU (MUNE):
— короткое нажатие — сохранение измерений в память или возврат назад в меню.
— долгое нажатие — вход и выход в настройки

Стрелка влево/HOLD:
— короткое нажатие — переключение иконки режима влево или переход влево в настройках
— долгое нажатие — HOLD, заморозка показаний на экране

Кнопка MODE:
— короткое нажатие — переключение подрежима в режиме. То есть постоянный/переменный ток, прозвонка/диод/резистор и т. д.
— долгое нажатие — вход и выход в режим отображения графиков.

Стрелка вправо/V-A:
— короткое нажатие-переключение иконки режима вправо или переход вправо в настройках
— долгое нажатие — включение и выключение режима измерения мощности (ток и напряжение).

Кнопка фонарика:
— долгое нажатие — включение и выключение фонарика.

Клещи включаются продолжительным нажатием кнопки питания на передней части. Выключаются так же продолжительным нажатием. При первом включении нужно выбрать язык — китайский или английский. Выбор осуществляется стрелками влево-вправо, подтверждение кнопкой mode.
После этого появляется эмблема Fnirsi и только после того, как клещи загрузятся, можно включить фонарик. Фонарик включается долгим нажатием на единственную кнопку сбоку, выключается так же. Светит хорошо, широко и достаточно, чтоб найти нужный кабель в щитке.

На экране вверху есть серая надпись HOLD, символ фонарика и уровень заряда батареи.
Z под цифрой 9 загорается после обнуления показаний в режиме измерений постоянного тока.
Ниже измеряемые параметры и их минимальные и максимальные значения.
MIN/MAX показывает во всех режимах, кроме NCV/LIVE.
Еще ниже 6 иконок режимов.
Чтоб активировать HOLD, нужно зажать стрелку влево, при этом надпись HOLD становится рыжей.
При включении фонарика серый символ фонарика вверху экрана так же становится рыжим.
Режимы прибора переключаются стрелками влево-вправо, кнопка mode выбирает подрежим. При этом прибор запоминает режим — после выключения он включается в том же режиме и подрежиме — удобно.

Ток

Эти клещи могут измерять токи только бесконтактным методом.
Точность по постоянному и переменному току ±(2,5%+10).
Прошелся по малым токам — занижают.

0,1А

0,2А

0,4А

Поехали вверх. У меня нет источника и потребителя большого тока, поэтому использую катушки х20 х30 и их комбинацию х50

2А

5А

10А

Токи побольше.

200А

500А

Перегруз

Максимальное значение тока, которое я видел на экране, это 610А. При больших токах прибор показывает OL, то есть overload.

Кнопкой MODE переключаю на постоянный ток.
В этом режиме можно и нужно перед измерениями сбросить показания в ноль. Это можно сделать, коротко нажав на кнопку питания.
Минимальный ток, который видят клещи: 30мА. Все показания ниже показывает нули.

Проверяю токи побольше

Вроде с точностью все неплохо.

Напряжение

Постоянное напряжение.
Для напряжения заявлена точность ±(0,5%+3).
Проверил на плате с помощью ИОН AD584.

2,504в

5,007в

7,513в

10,00в

Вижу что на 7.5 вольт показывает 7,513. Может ИОН выдает неточное напряжение?
Как бы не так, проверил другим прибором — ИОН в норме.
Если учитывать точность ±(0,5%+3), то клещи могут показывать до 7,540 — то есть точность в норме.

Кнопка MODE переключает в измерение переменного напряжения.
Здесь точность меньше, ±(1%+3)
У меня нет точного источника переменного напряжения, сравнил напряжение со старшим братом.

Сопротивление

Для сопротивления заявлена точность ±(1,5%+3), измерения укладываются в эту точность.
В этом приборе нет сброса сопротивления щупов в ноль. Сопротивление замкнутых щупов показывает 0,2Ома. Это значение нужно учитывать при измерении малых сопротивлений.
При измерении 10 ом показывает 10,3 — сказывается сопротивление щупов. Дальше смотрите сами.

10.3 Ом

100,1Ом

998,2Ом

9,98кОом

99,8кОм

Прозвонка — Диоды

Прозвонка включается кнопкой MODE на той же иконке, что и сопротивление.
Есть небольшая задержка включения звукового сигнала, но она минимальна. То есть можно пропустить редко встречающееся КЗ.
Послезвучания после размыкания щупов нет. При прозвонке напряжение на щупах 1.7 вольта.

При проверке диодов я видел на щупах напряжение 3,9 вольта, возможно напряжение питания аккумулятора. Ток проверки диодов около 1,2мА. То есть светодиоды всех цветов сможет засветить.

Ёмкость

Точность прибора по емкости:
от 10нФ до 1000мкФ ±(2,0%+5)
от 10мФ до 100мФ ±(5,0%+20)
Как ни странно, но этот прибор точно измерил емкость самого малого конденсатора 100 пикофарад на плате для проверки. Обычно приборы завышают его емкость, возможно из-за емкости щупов.
В целом показания емкостей похожи на те, что написаны на плате.

106пФ

1,034нФ

10,01нФ

99,06нФ

909,6нФ

10,27мкФ

Проверил конденсатор побольше — 2200 измерил быстро, быстрее чем другие приборы.
Измерил конденсатор размером с банку пива 100 000 мкФ, то есть 100мФ — клещи показали такую емкость всего за 8 секунд.
Другие приборы думали над этим конденсатором по минуте.

Частота

Точность измерения частоты ±(0,1%+2)
Два других обзорщика постеснялись измерить частоту, восполню этот пробел.
Но не тут то было. Подключаю плату — генератор сигналов на XR2206 — прибор не видит частоты.
Игрался напряжением от 5 до 13 вольт, иногда проскакивает рандомная частота, но большую часть времени прибор показывает ноли. Хотя заявлено до 10МГц.
На каком-то напряжении и частоте 30кГц клещи стали показывать частоту. Но все время разную.
При этом на ослике слева частота все время стабильна
Полюбуйтесь:

Подал частоту с DDS генератора Fnirsi 2C53T, амплитуда сигнала 3 вольта — ноль реакции.
Достал простую платку генератора, с ней прибор показал частоту от 1Гц до 150кГц, больше платка не может.
Уровень сигнала выбирал от 4 вольт до 12 — все работает.

1Гц

9,99кГц.

151кГц

Похоже, что у этого прибора проблема с определением частоты.

Температура

Прибор измеряет температуру от -55 до +1300С, точность ±(2,5%+5)
Когда термопара не подключена, то прибор показывает температуру внутри прибора, у меня показывает 25 градусов.
В комплекте или даже рядом с ним была термопара. То есть она лежала рядом с коробкой токовых клещей, в общей почтовой коробке.
Но эта термопара была неисправна, кончик не запаян как нужно.
Я подкинул свою термопару, проверил температуру в кипящем чайнике: 109 градусов.
Минусовые температуры тоже показывает.
Думаю что без комплектной термопары не стоит требовать от прибора точности.

Режим NCV-LIVE

В этом режиме он бесконтактным способом определяет проводку или определяет фазу щупом.
В режиме NCV он пищит везде, где есть или где может быть электричество. Пищит и на розетке и возле нее, хотя провода там нет. Как и у всех, бесполезная штука.

В режиме LIVE нужно вставить один шуп в правое гнездо, взять прибор в руку и прикоснуться кончиком щупа до проводника или вставить в розетку. Если на этом проводе есть фаза, то будет пищать и показывать LIVE, если фазы нет или ноль, то этой индикации не будет. Но для этого нужно взять прибор в руку, без этого противовеса щупу-антенне не функция не сработает.


При зарядке написано, что нельзя пользоваться прибором. Но в это время на щупах есть напряжение проверки диодов или прозвонки, если перед зарядкой был выбран этот режим. То есть клещи так же продолжают работать, разница только в надписи.

В приборе есть пара дополнительных режимов, режим отображение мощности и режим отображения графика.

Режим графика

В любом режиме, кроме NCV-LIVE, можно зажать кнопку MODE на пару секунд и вместо цифрового значения появится график этой величины. По горизонтали график строится около 30 сек, по вертикали автоматически масштабирует данные, чтоб входили в экран.
Внизу так же, как в основном режиме, есть max и min показания. Справа есть столбик, в котором видны сохраненные значения. Их можно сохранить, нажав кнопку SAVE. В этот столбик сохраняются 8 любых значений, даже разных типов. То есть можно сохранить туда емкость, частоту, ток и напряжение. При этом не видно было напряжение переменным или постоянным.

Вот пример графика, который получился, когда я достал термопару из кипящего чайника — видно, что она плавно остывает
Максимальный ток при включении 100 ватт лампы накаливания 0,51А и рабочий 0,34А
На этом графике я запускаю мотор шуруповерта кнопкой и винды пики. И они все разные, отличаются в разы. То есть прибор показывает максимальный ток, а не отслеживает пиковый.
Если в момент измерений был пиковый ток — повезло. Если нет — он не покажет пиковый ток.

Режим отображения мощности

Чтоб войти в этот режим, нужно зажать кнопку вправо/V-A.

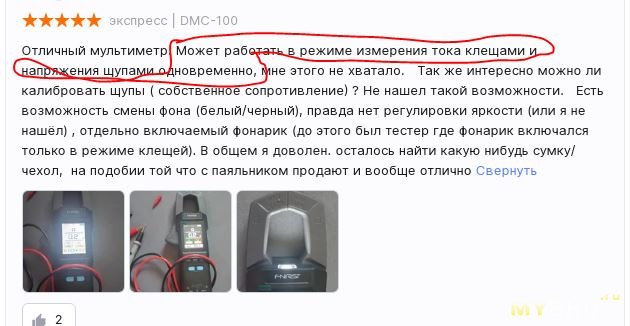

В этом режиме прибор показывает ток, измеренный клещами, и напряжение, измеренное щупами.
Форму тока и напряжения переменка/постоянка, видимо, он определяет сам.

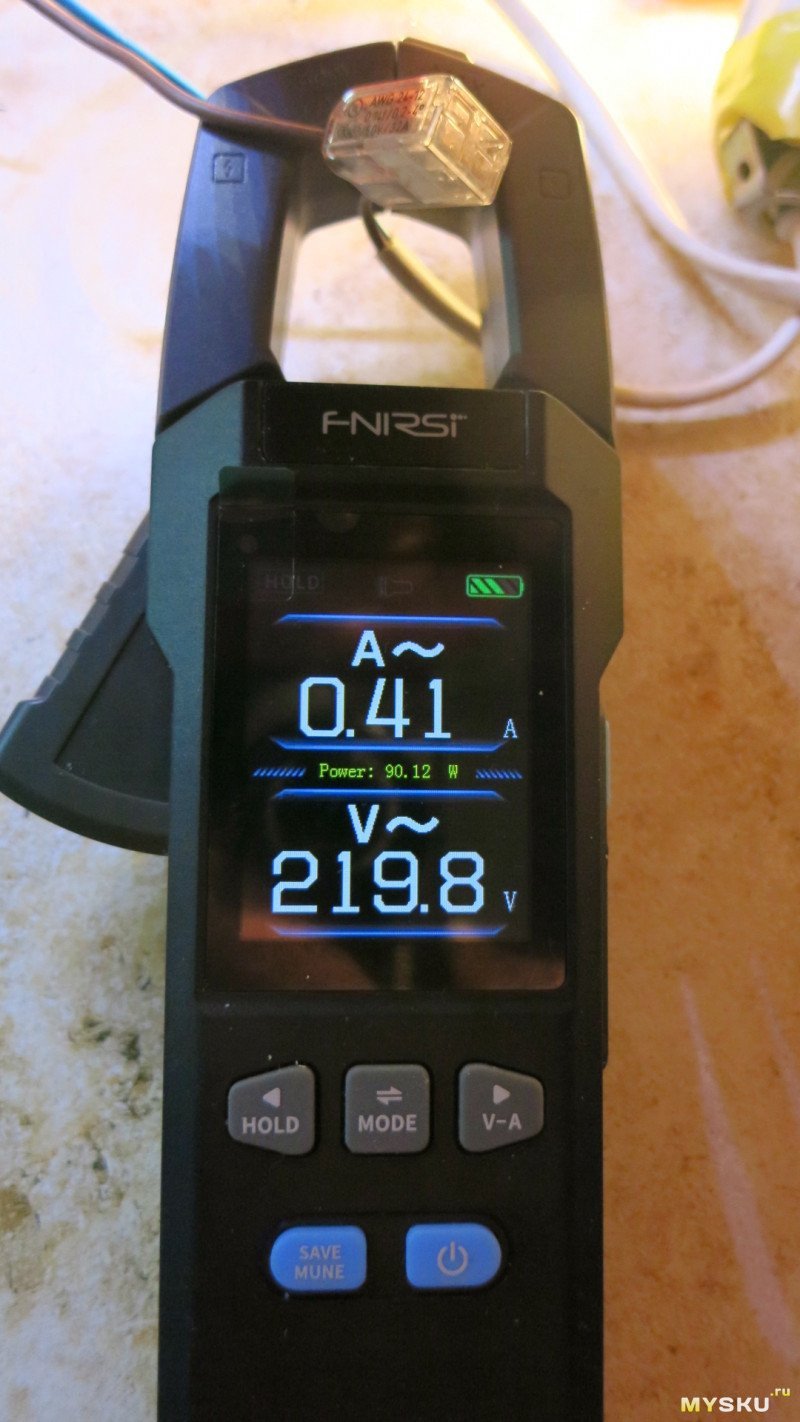

Включил 100 ватт лампу накаливания в этом режиме. В розетке 220В, ток 0,41А — прибор просто умножает эти два числа и показывает мощность.
Ток мотора шуруповерта на холостом ходу, мощность 18ватт
Ток шуруповерта с нагрузкой, мощность 139 ватт. Почему он решил, что ток переменный, хотя напряжение постоянно? Странно.

Меню

В меню можно посмотреть значения, которые были сохранены, выбрать язык (их все так же два), отрегулировать яркость дисплея, выбрать время автоотключения или отключить его, сбросить все настройки и посмотреть номер прошивки. Я поставил V1.3
Чтоб войти в меню, нужно зажать кнопку SAVE/MENU. Выход осуществляется аналогично.

Прошивка

Для прошивки нужно при выключеном приборе зажать две левые кнопки: HOLD и SAVE и удерживая их, включить прибор кнопкой питания.
Появится надпись Firmware Upgrade.
После этого нужно подключить прибор к компьютеру по USB. В системе появится диск BOOT емкостью 1 мегабайт. Туда нужно положить прошивку.
Я скачал прошивку версии 1,3 с сайта fnirsi, положил на этот диск.
Затем нужно нажать кнопку SAVE на клещах, появляется надпись «Update successfully» и клещи запускаются с новой прошивкой.
После прошивки прибор стал издавать одиночный сигнал при включении и выключении, стал пищать при переключении режимов стрелками влево и вправо. Других изменений я не заметил.

Итог

Прибор хорошо выглядит и неплохо измеряет. Экран хорош. Долго работает на одном заряде. Фонарик может помочь найти нужный провод в темном месте. Но есть мелкие недочеты. Например, в меню вместо gear (видимо, режим) написано gera. Не очень хорошо распознает частоту. Невозможно копировать из прибора в комп сохраненные данные.
