Измерительные клещи-мультиметр, Fnirsi DMC-100.

Сегодня у нас на обзоре Fnirsi DMC-100. Да, я знаю, обзоров этих клещей уже полно, и кто-то может подумать: «Да сколько можно?» Но этот обзор особенный — я сравню их с моими уже имеющимися Owon CMS101.

И, забегая вперёд, скажу честно: для моих задач Fnirsi DMC-100 оказался лучшим выбором. Почему он выигрывает и в чём его фишки — обо всём этом расскажу ниже.


Сначала общая информация, Fnirsi DMC‑100 — это универсальный мультиметр, совмещение мультиметра и токовых клещей, способный измерять
-Переменный и постоянный ток (AC/DC) до 600A с помощью клещей.
-напряжение (AC/DC) до 750V / 1000V.
-сопротивление до 100MΩ.
-емкость до 100mF.
-частоту до 10MHz.(в моих тестах через бананы замерил 20MHz)
-температуру (в комплекте есть термопара) от -55°C до 1300°C.
Дисплей. Прибор оснащён большим 2-дюймовым цветным TFT-экраном с разрешением 320x240, что делает показания очень чёткими и удобными для чтения.
Бесконтактный замер тока. Основное преимущество токовых клещей — возможность измерять ток в проводнике, не разрывая электрическую цепь, что значительно упрощает и ускоряет работу.
функция True-RMS. Эта функция позволяет корректно измерять переменный ток и напряжение с несинусоидальной формой, что очень важно для работы с современной электроникой.

Дополнительные возможности. Мультиметр имеет ряд полезных функций, которые повышают его удобство и безопасность:
-NCV (Non-Contact Voltage) — бесконтактный детектор напряжения для определения наличия электрического поля.
Режим отображения осциллограммы. Прибор может показывать график сигнала напряжения или тока, что помогает в диагностике. Этот режим отображает ток по времени, сохраняет до 30 значений вручную с функцией «min/max»
Встроенный фонарик и подсветка экрана для работы в условиях плохой освещённости.
Встроенный аккумулятор на 1500 мАч с зарядкой через порт USB-C, зарядка от PD, в режиме зарядки пользоваться прибором не получится, мультиметр переходит в режим зарядки.
Двойное отображение: можно одновременно измерять ток и напряжение и автоматически вычислять потребляемую мощность (активную). Оказалась очень полезная функция.

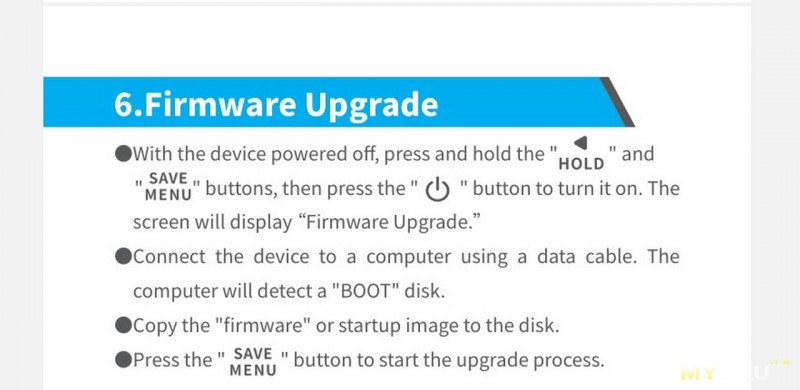

С прошивкой выше 1.3 появилась возможность менять фон дисплея, черный фон-белые шрифты или белый фон-черные шрифты, актуальная прошивка 1.4

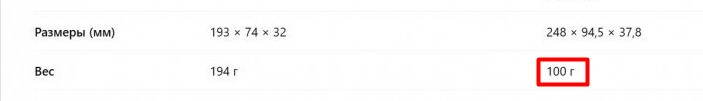

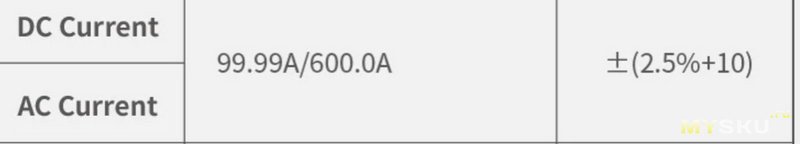

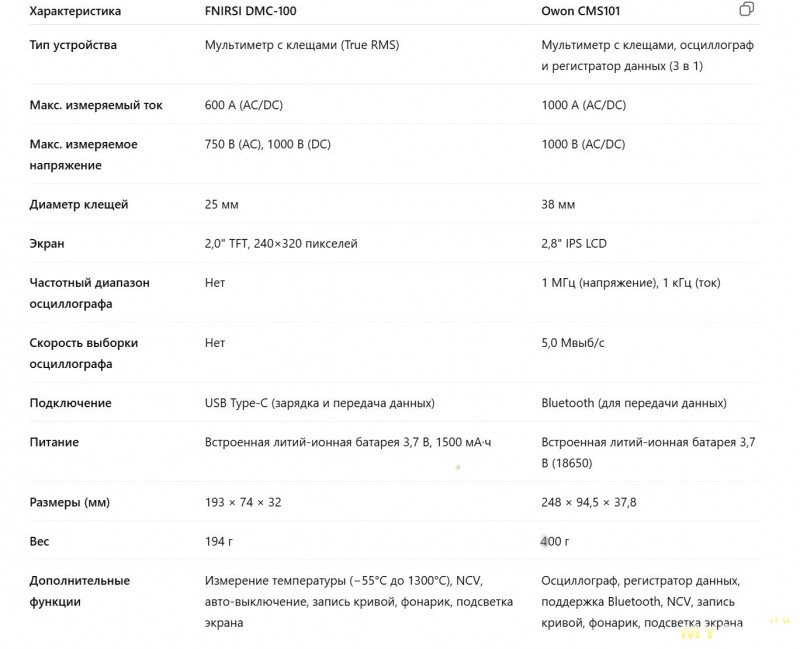

Сравнение двух приборов по основным характеристикам.
Перейдем к самому интересному, измерениям.
Постоянный ток-клещи. Я проверял в пределах 0-10А и результаты следующие.

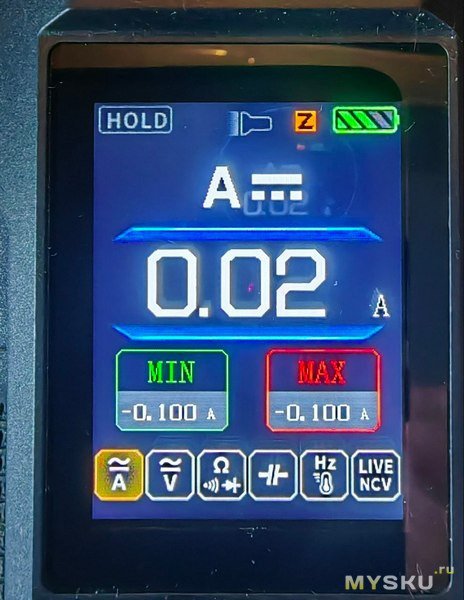

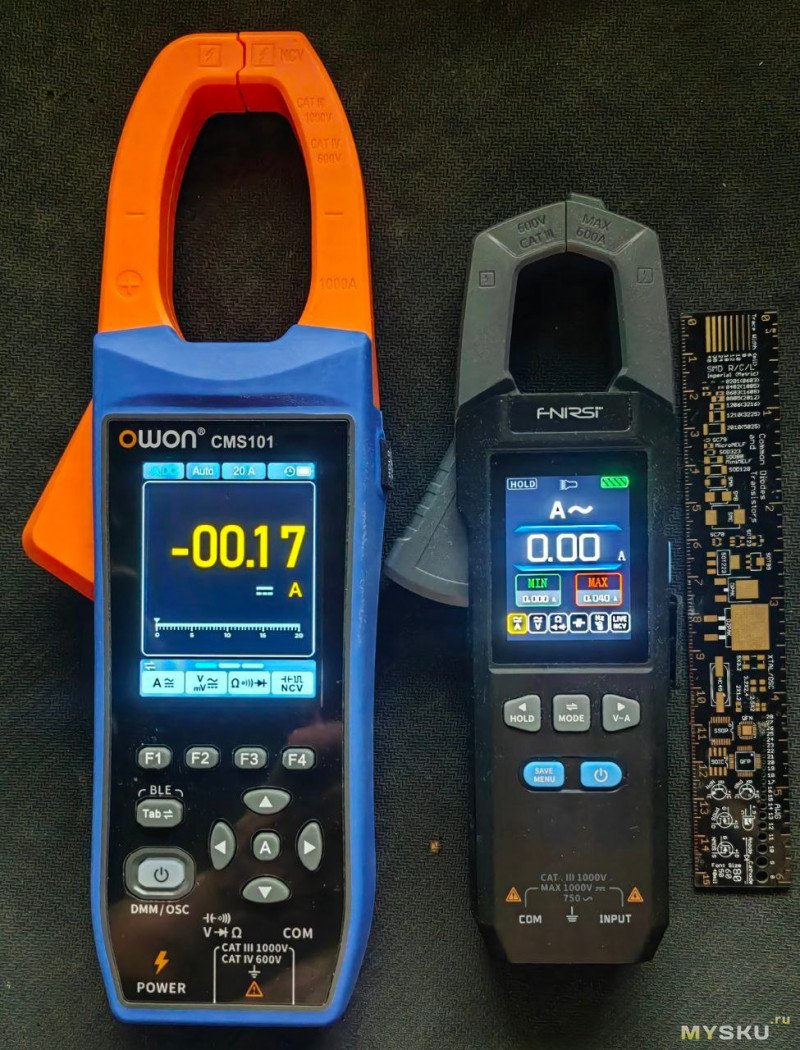

Измерение клещами до 10мА не достоверны, на гране погрешности(не забываем об обнулении)

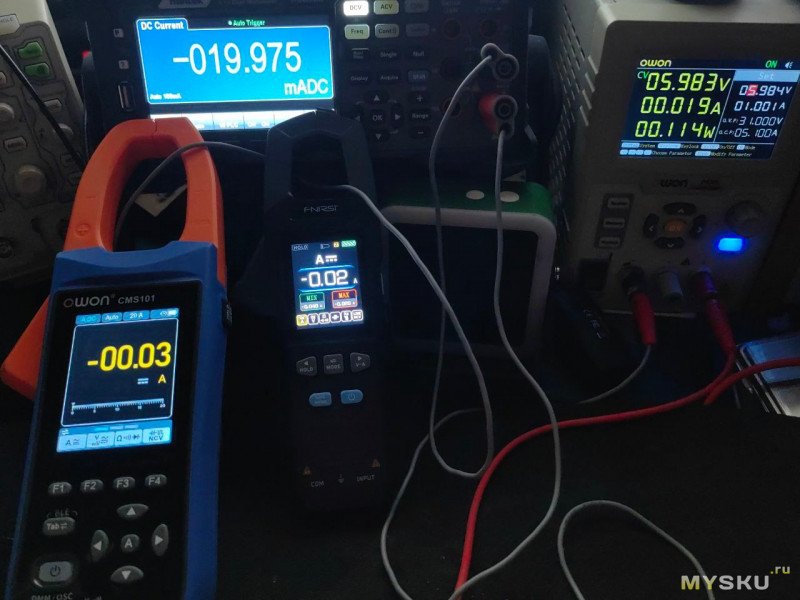

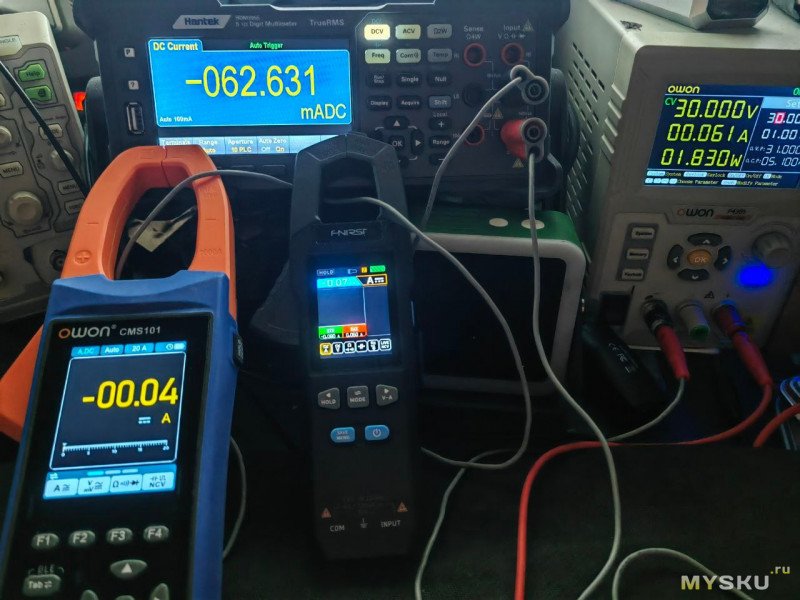

Измерение клещами от 20мА уже возможны, но с большой погрешностью.

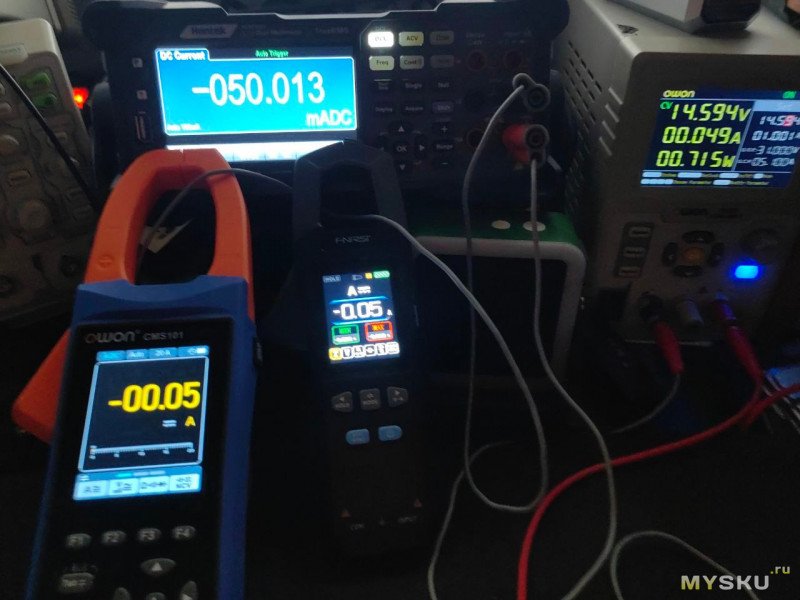

Измерение клещами от 50мА уже более точны и тут одинаково справляются оба прибора.
Из чего можно сделать вывод, если ищем токи утечки бесконтактным способом, от 50мА вполне рабочий режим, если токи от 20 до 50мА то вполне можем заметить эти токи, но точности измерений уже не будет.

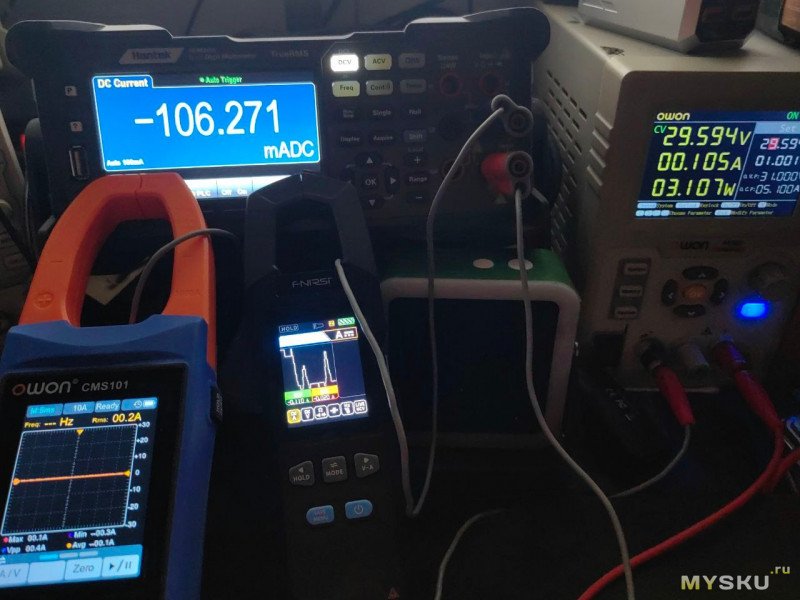

Из удобного, токи выше 100мА Fnirsi видит и рисует в графическом режиме, если был скачек тока 100мА, а потом ток упал до 60мА, Fnirsi отобразит это в графическом режиме, но как только график дойдет до края дисплея, то показания графические сбросятся на ноль, но сам мультиметр продолжит показывать 60мА, Owon так не умеет. Fnirsi более наглядно показывает в этом режиме.

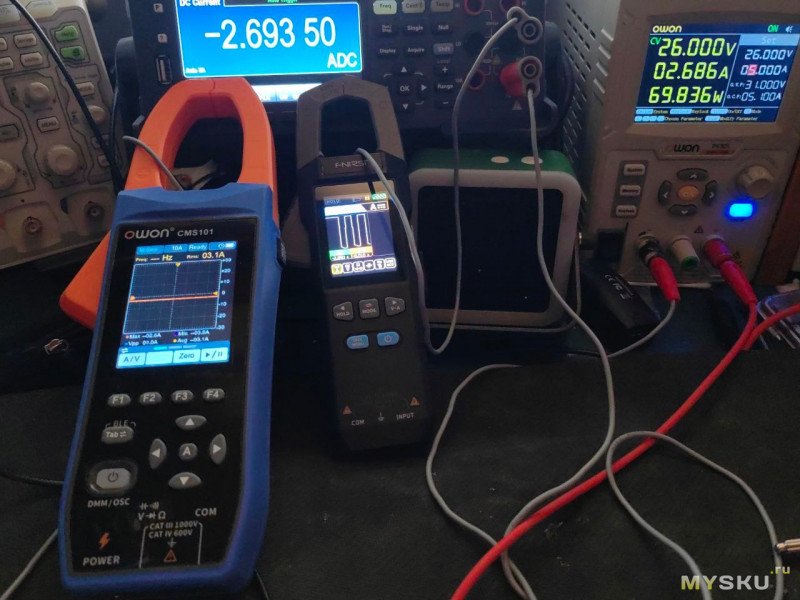

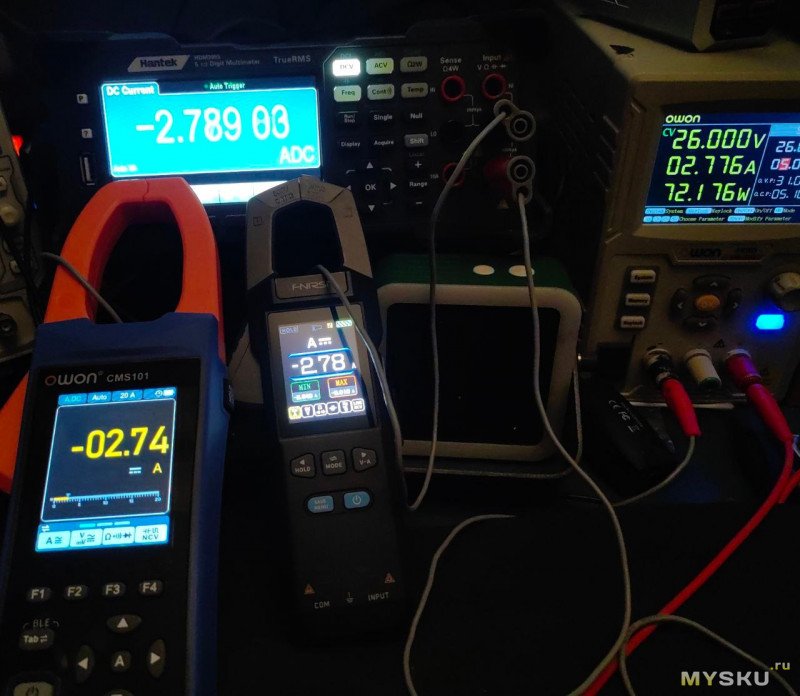

Измерение тока 3А.
Я делал измерения до 10А и оба прибора показали себя отлично, но в графическом режиме Fnirsi явно удобнее
Теперь очень важная особенность и опять лучшая в сторону Fnirsi.
Как известно приборы данного способа измерения не рассчитаны на долговременное измерение постоянного тока, но у меня иногда такая задача присутствует и оказалось что при таком измерении показания Fnirsi почти не убегают, а Owon убегает сильно выше, 150-200мА

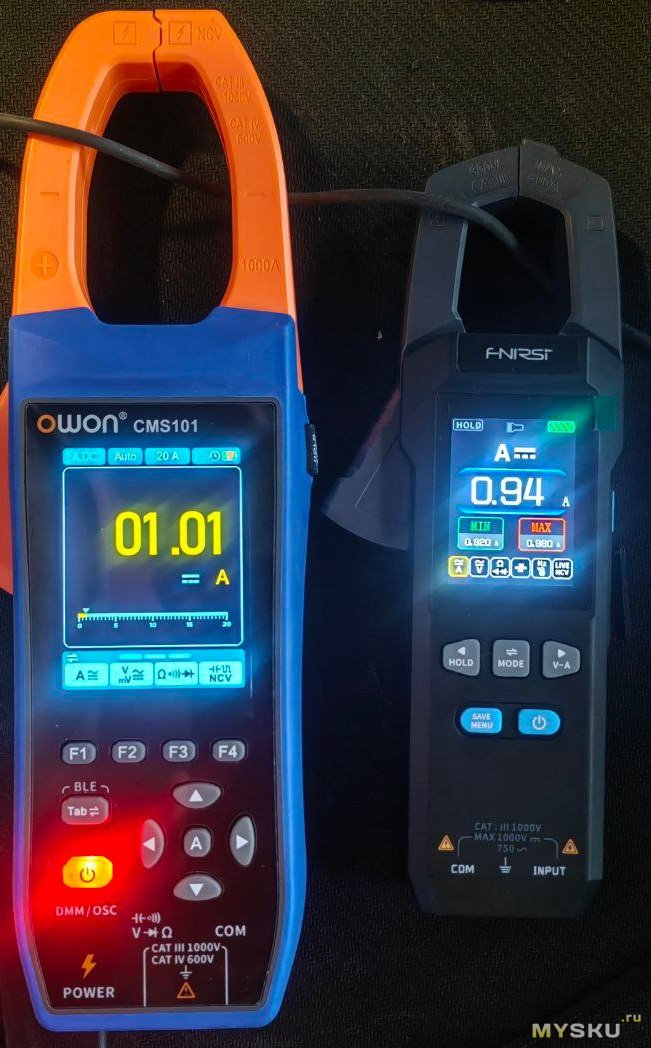

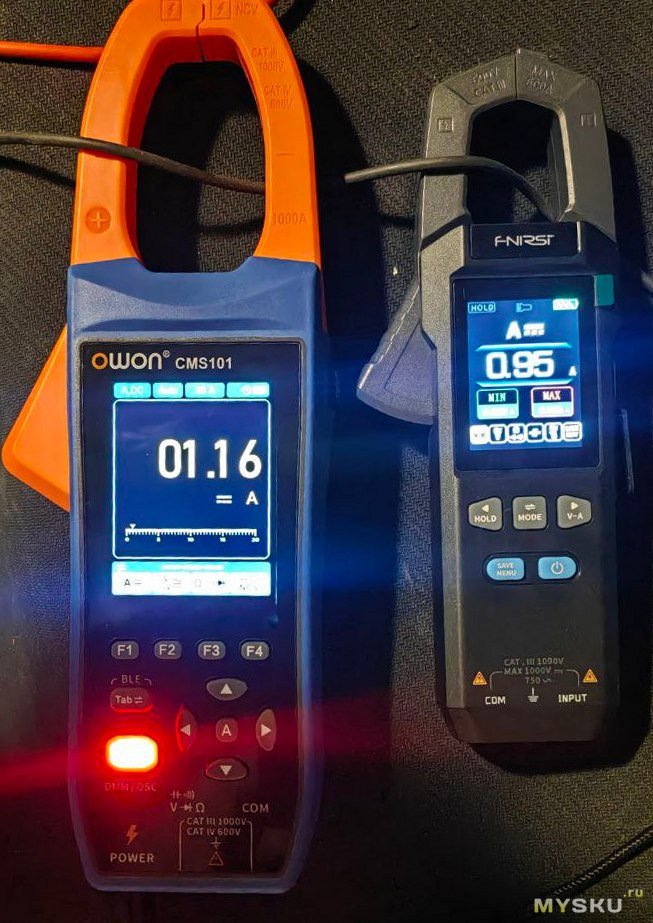

Пример измерения 1А в течение часа, за три часа, Owon убегает еще выше.

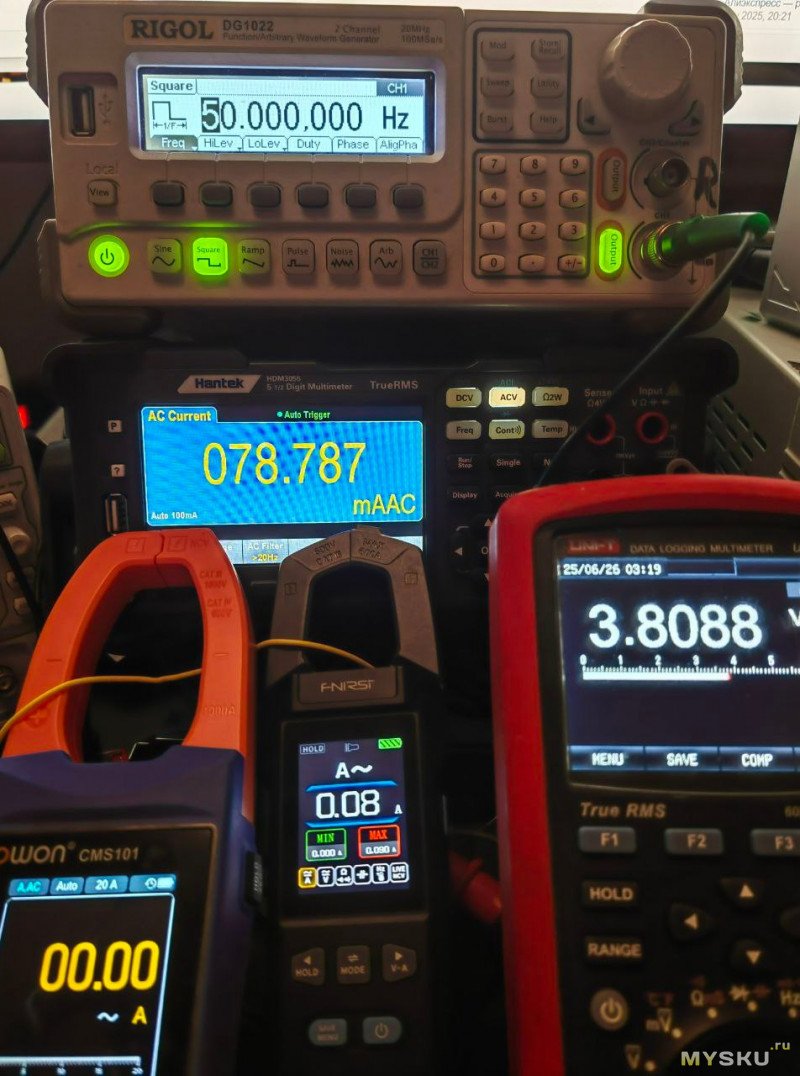

Измерение малых переменных токов клещами.

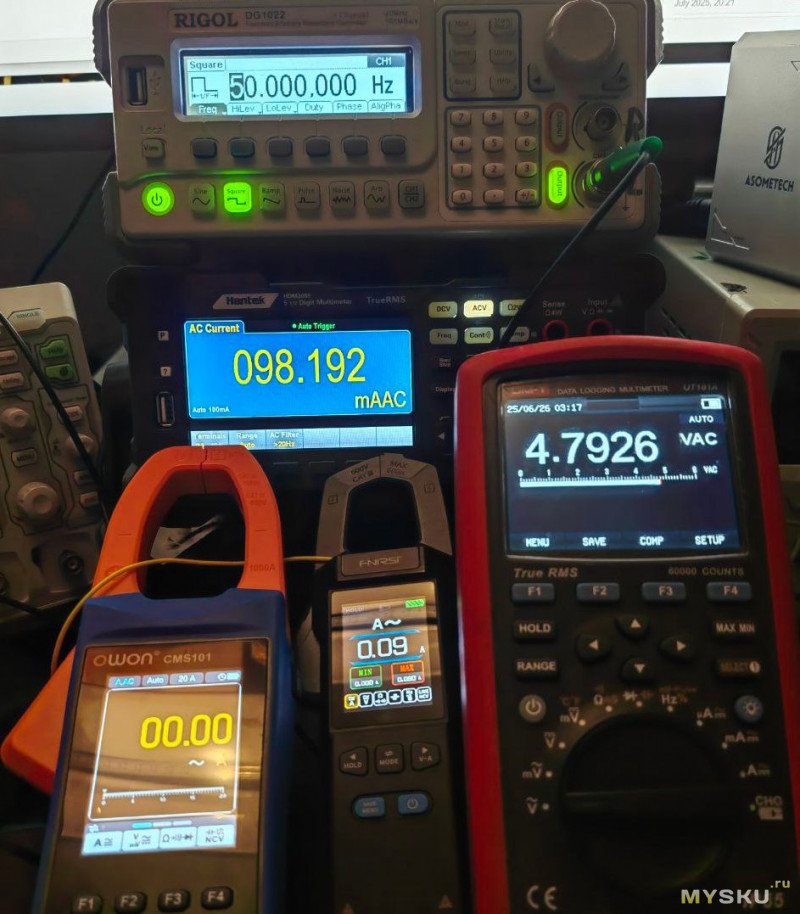

Сразу скажу — Owon исключён из сравнения. Он просто не фиксирует переменный ток ниже 100 мА при частоте 50 Гц.

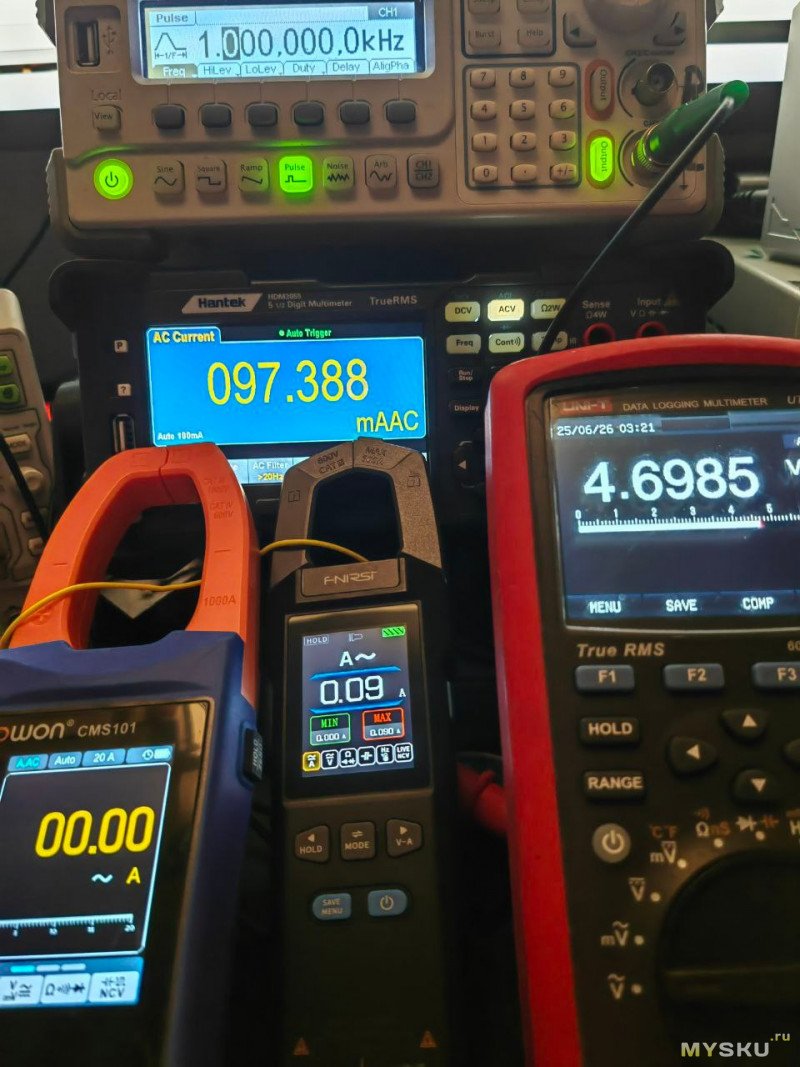

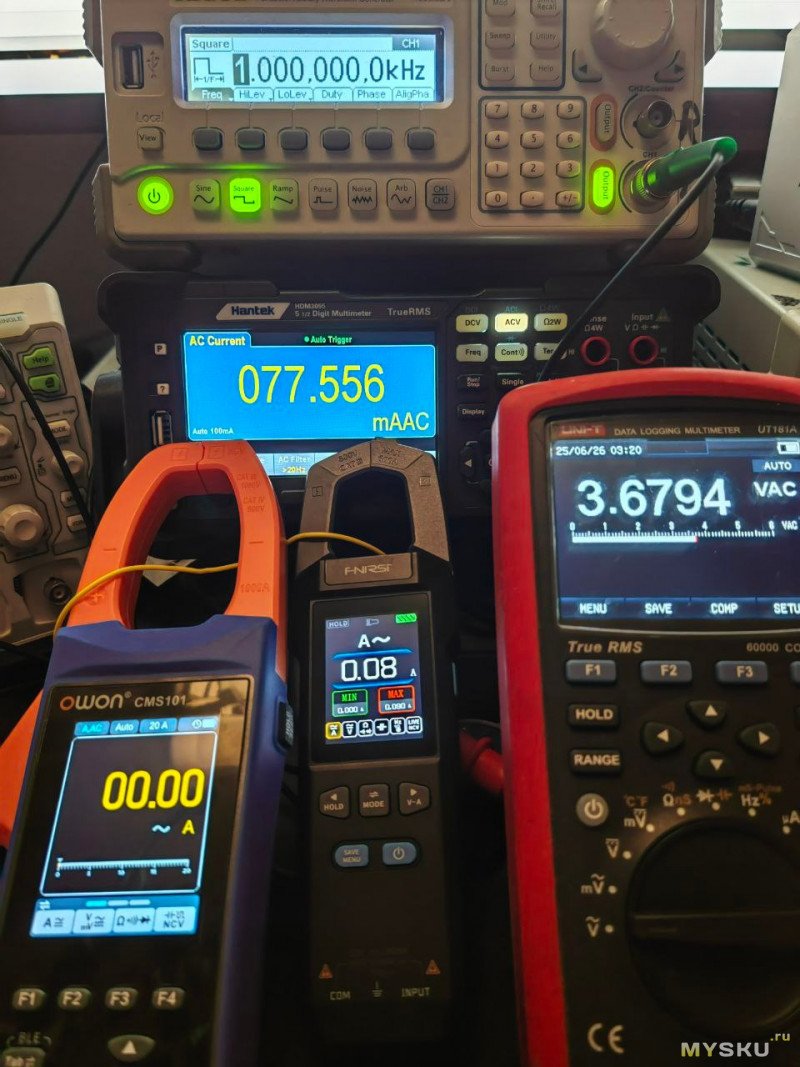

Fnirsi, напротив, надёжно измеряет токи от 70 мА при частотах до 1 кГц.
Я пробовал измерять синус, меандр и импульс, генератор нагружен на резистор 50Ом в режиме согласования(50 ом импеданс), Fnirsi отлично справился, но 1кГц это его предел на низких токах.

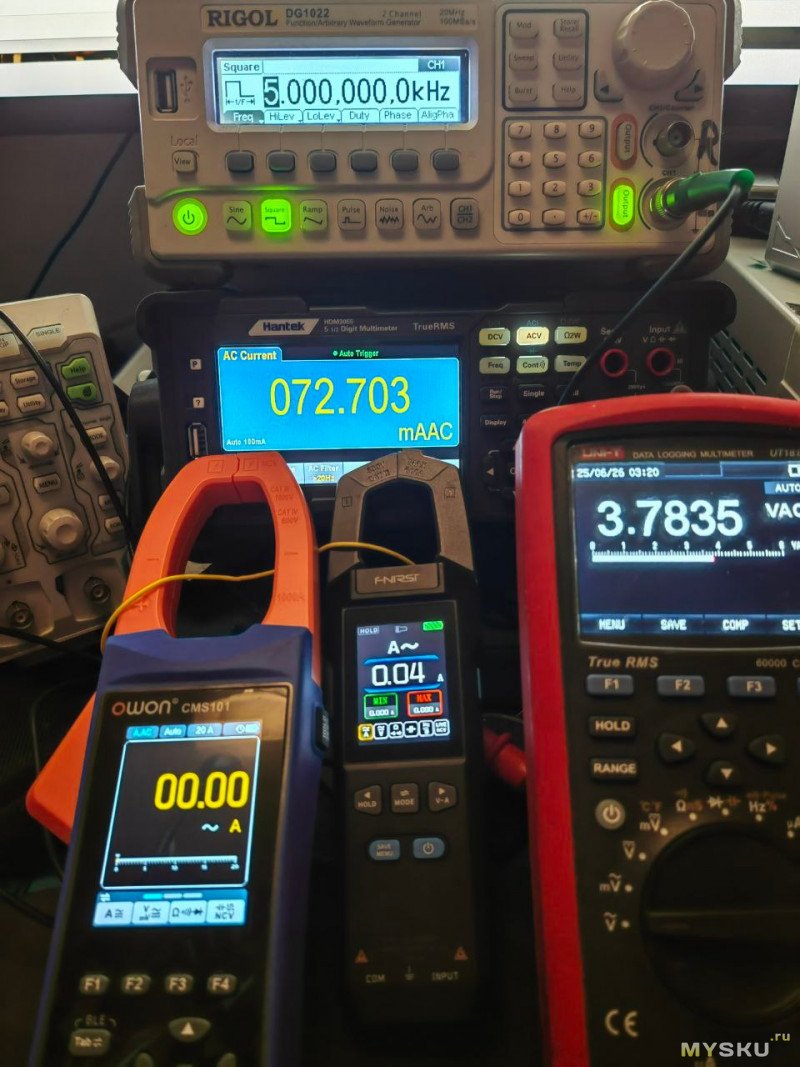

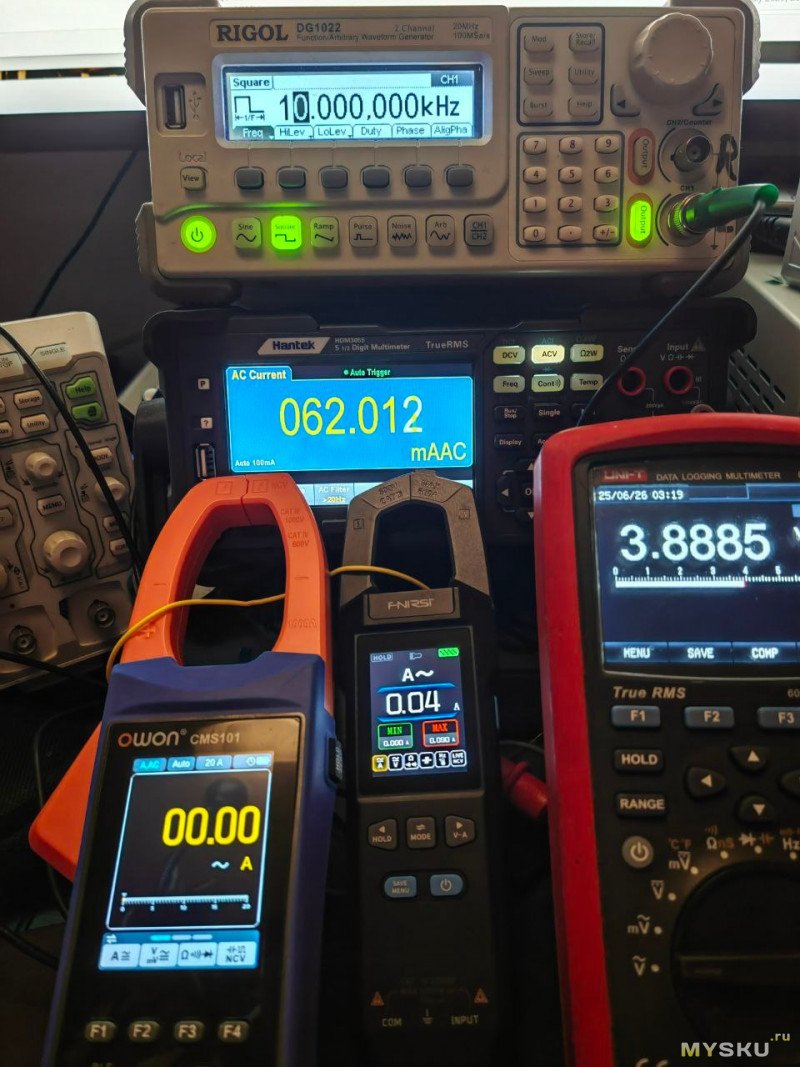

Частота 5-10кГц, уже не измеряет.

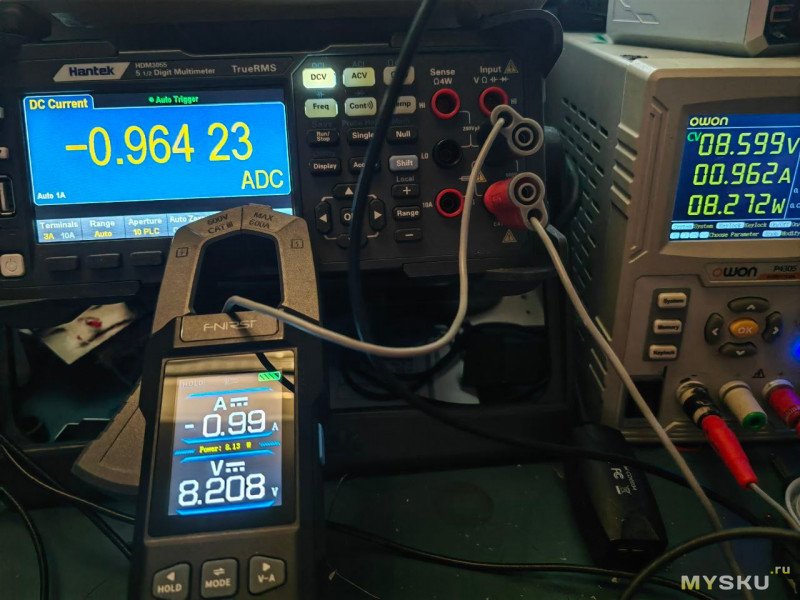

Очень удобный режим у Fnirsi DMC-100, одновременное измерение тока и напряжения, но есть нюанс, режим AC/DC мультиметр выбирает автоматически.
Так как обзоров измерений с Fnirsi DMC-100 очень и очень много, я приведу только основные измерения.

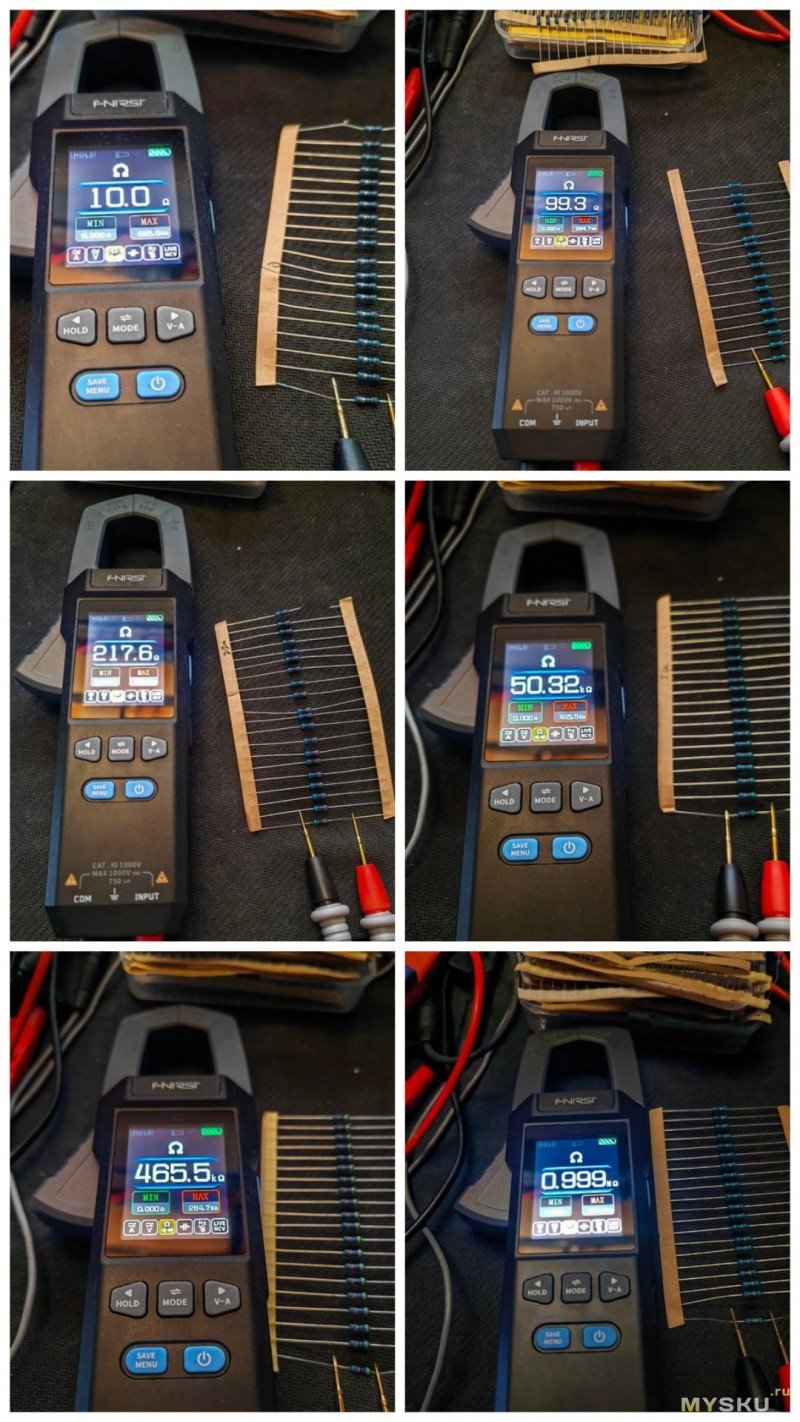

Пример измерения резисторов.
Для токовых клещей точность измерений находится в пределах нормы.
Пример измерения конденсаторов.
Пример прозвонки.


Плюсы
комбинированный мультиметр с хорошей точностью. Удачно совмещает функции токоизмерительных клещей и классического мультиметра.
измерение постоянного тока начиная от 50 мА. Этого уже достаточно для поиска утечек в цепях силовой электроники.
стабильные показания при длительных измерениях. Тест показал отсутствие заметного дрейфа показаний при непрерывном измерении постоянного тока в течение до 3 часов.
длительное время автономной работы. За время тестов, даже при продолжительных и разнообразных измерениях, разрядить аккумулятор не удалось.
яркий и контрастный дисплей. Информация легко читается при разных условиях освещения.
Быстрый, отзывчивый интерфейс.

Минусы и особенности

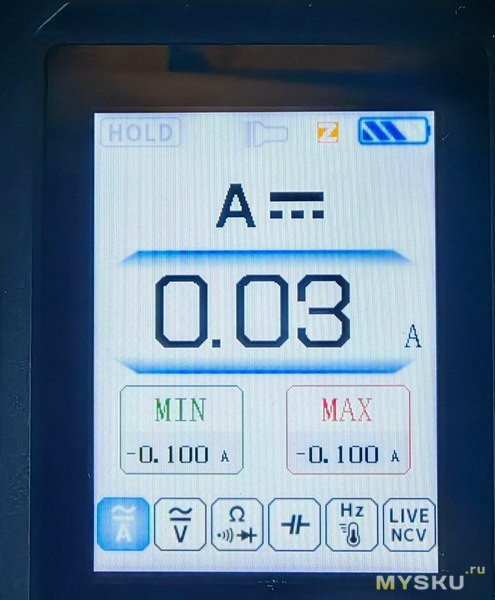

-Функция Zero работает исключительно в режиме постоянного тока, поэтому перед началом измерений требуется обязательное обнуление для компенсации влияния внешних магнитных полей. -В в режиме одновременного измерения ток–напряжение прибор лишён возможности как ручного выбора AC/DC, так и обнуления показаний, что ограничивает удобство работы.
во время зарядки устройство полностью блокирует проведение измерений — это тоже стоит учитывать при эксплуатации.
интерфейс прибора требует некоторого привыкания: кнопки имеют двойную функциональность (короткое и длительное нажатие), что поначалу может вызывать путаницу.
отдельно стоит отметить, что качество комплектных щупов оставляет желать лучшего и явно не дотягивает до уровня самого прибора, возможно так решил производитель, что бы не завышать стоимость прибора.

Итог
Fnirsi DMC-100 — один из самых удачных универсальных мультиметров с токовыми клещами в бюджетном сегменте. Прибор прекрасно подойдёт как для домашнего мастера, так и для автоэлектриков или специалистов по ремонту электроники.

Если вы ищете максимум функций в одном устройстве, здесь вы найдёте всё необходимое: измерения AC/DC, построение графиков, режим NCV. По соотношению цена/возможности это одно из наиболее привлекательных решений на рынке. Определённо стоит обратить внимание, если нужен функциональный инструмент за разумные деньги.

Разочарование в Owon CMS101, возможно он себя еще покажет при измерении высоких токов.

На вопросы отвечу, обзор дополню.

Дополнено.
Режим инверсии дисплея. В реальности глазами выглядит отлично, камерой тяжело передать сравнение.
Графический режим измерения напряжения.

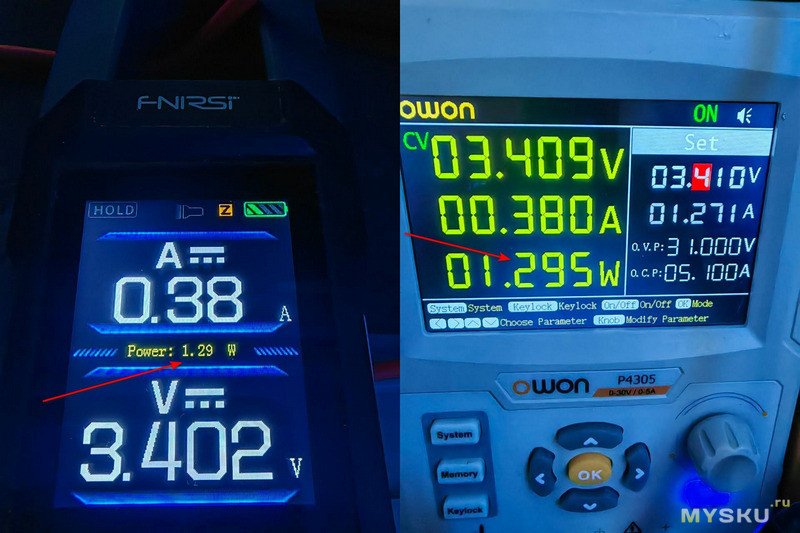

Измерение мощности, а если точнее пересчет показаний.


По традиции,
