Обзор зарядного устройства / PowerBank для аккумуляторов DeWalt.

Наремонтировавшись вдоволь ноутбуков и воспользовавшись неожиданным окном свободного времени, решил написать обзор на зарядное устройство/powerbank, работающее от стандартных аккумуляторов популярного аккумуляторного инструмента DeWalt.
Устройство пришло сломанным, и, судя по характеру повреждений, не выдержало ударных нагрузок — вероятно, вследствие бросков посылки с резким ускорением и торможением.

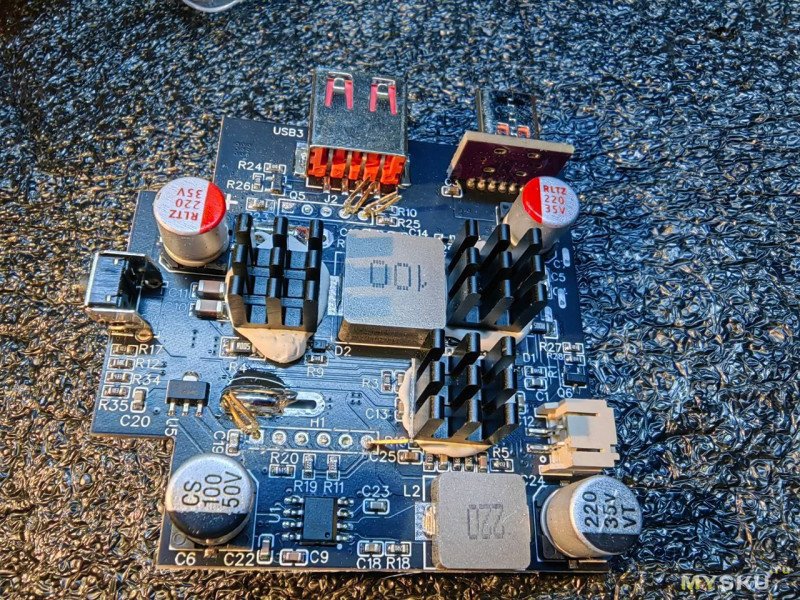

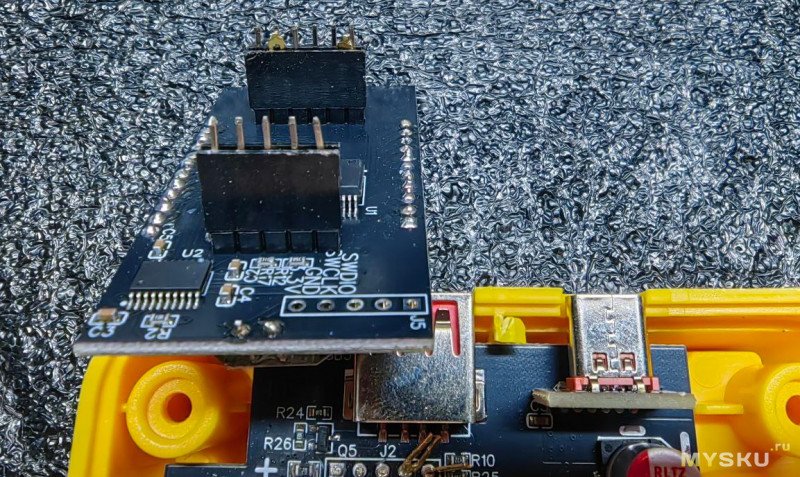

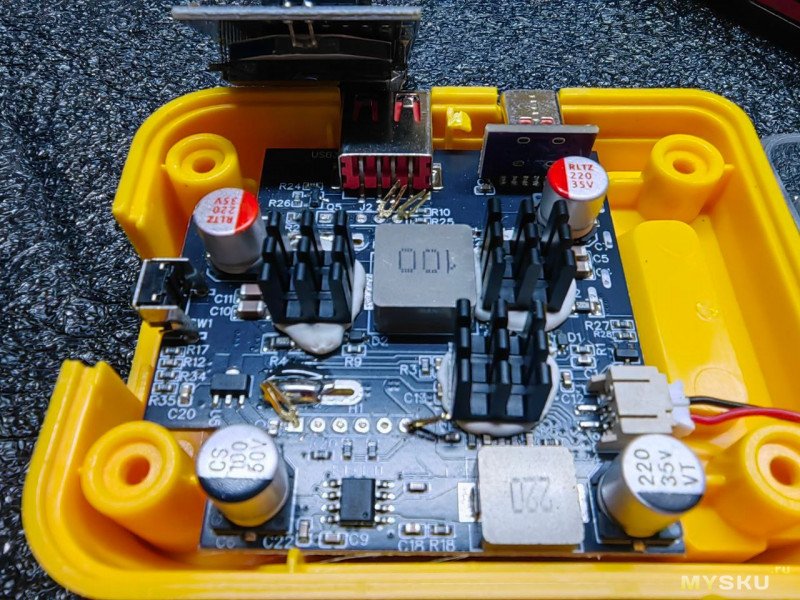

Отвалился разъем дисплея(дисплей исправный), я подумал что не буду искать подобный разъем, а просто запаяю разъем напрямую к плате, единственно пришлось подпилить радиатор который по высоте мешал запаять дисплей.

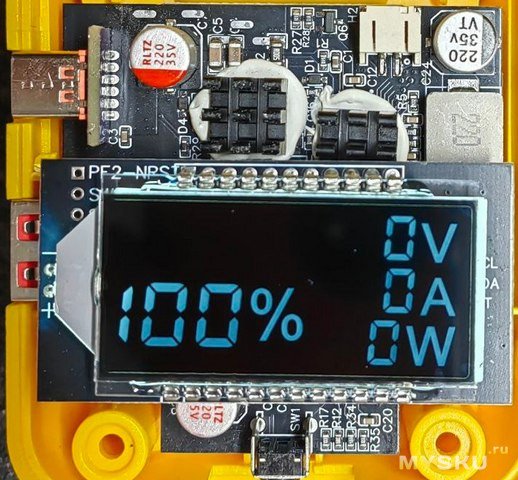

Фото повреждений до и после
После ремонта устройство заработало, дисплей оказался рабочий и можно собирать и приступать к измерениям.
Все тесты проводились на аккумуляторе DeWALT 18v 90Wh

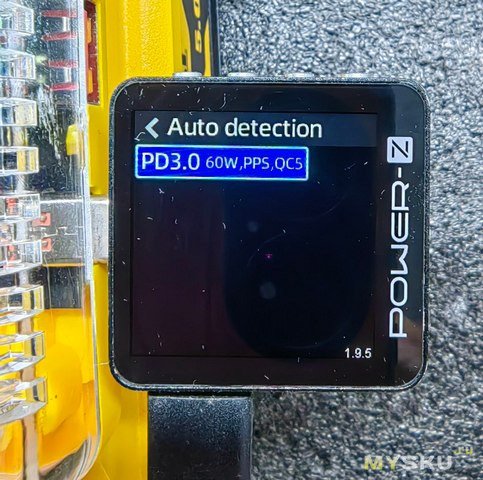

Протоколы USB-C

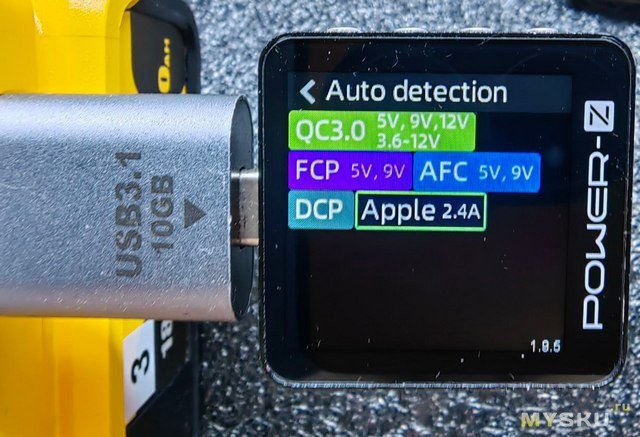

Протоколы USB-A

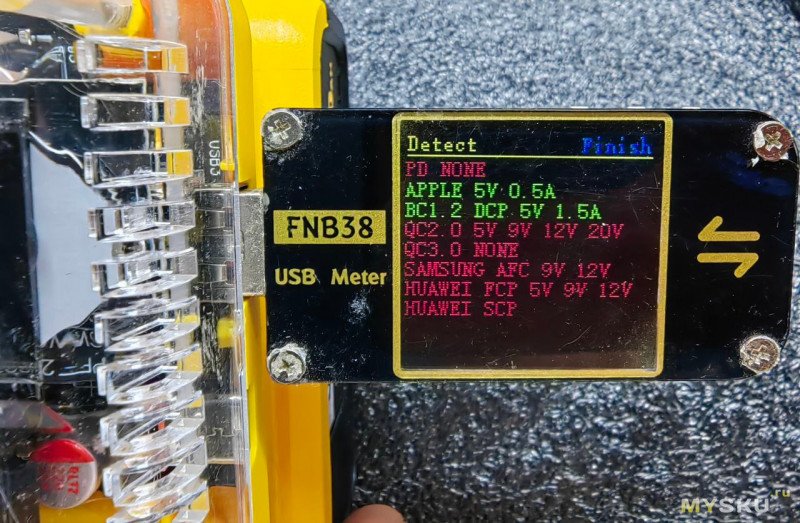

через переходник Протоколы USB-A

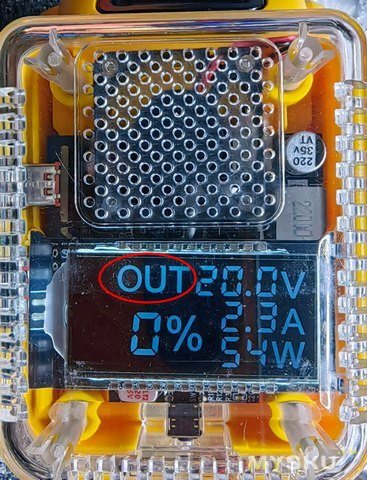

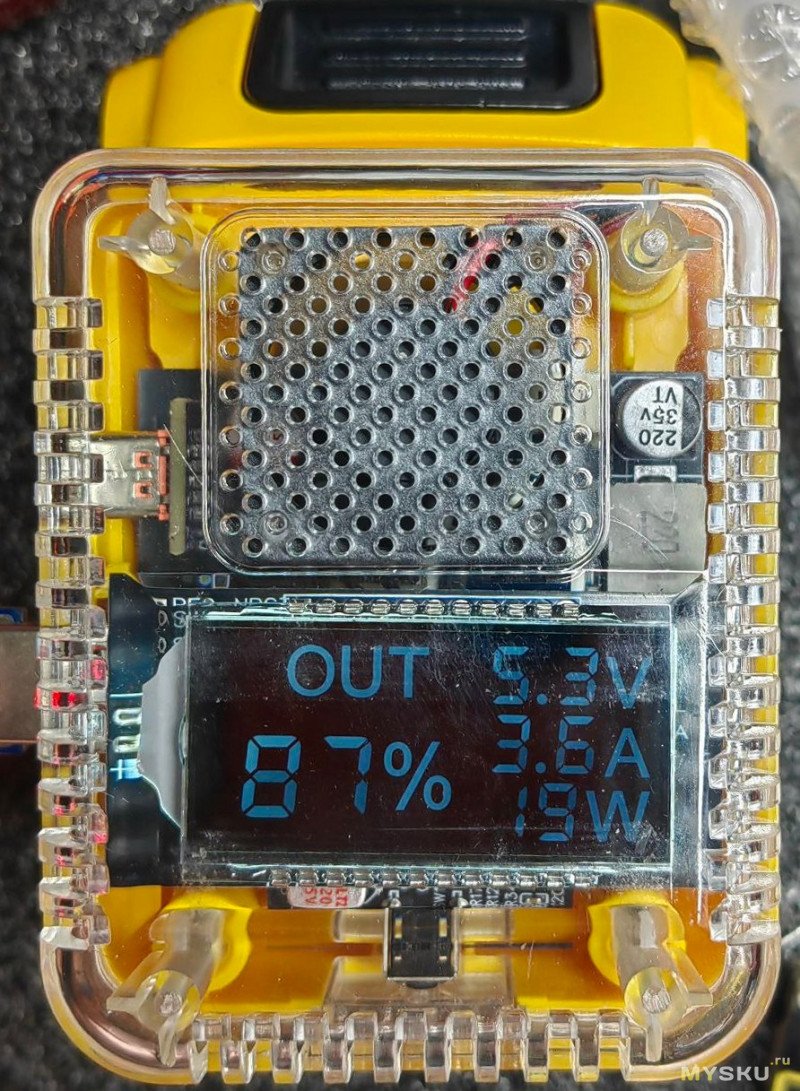

Мощность USB-C, В режиме PowerBank на дисплее отображается надпись OUT
C моими потребителями удалось получить 54ватта, но возможно она еще ограничена самим аккумулятором участвующем в экспериментах.
Мощность USB-A Полностью соответствует заявленной.

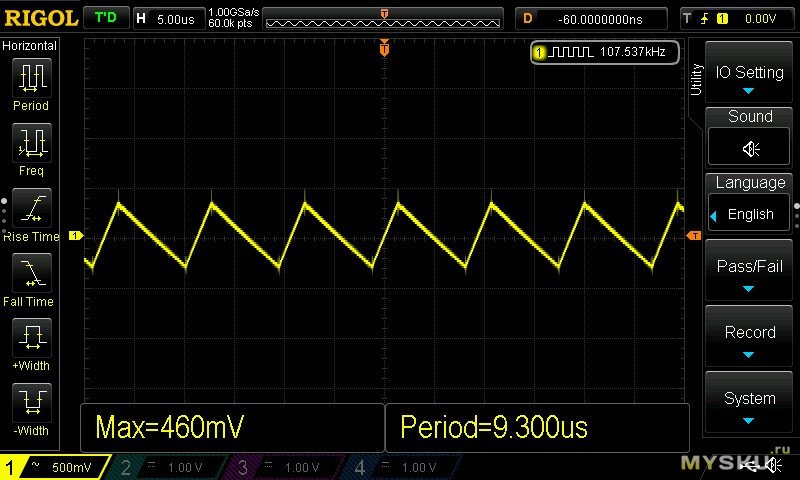

Пульсации (точнее, неотфильтрованные наводки высокочастотного преобразования) достаточно высокие — 100 кГц, амплитуда до 400 мВ, вне зависимости от уровня нагрузки.

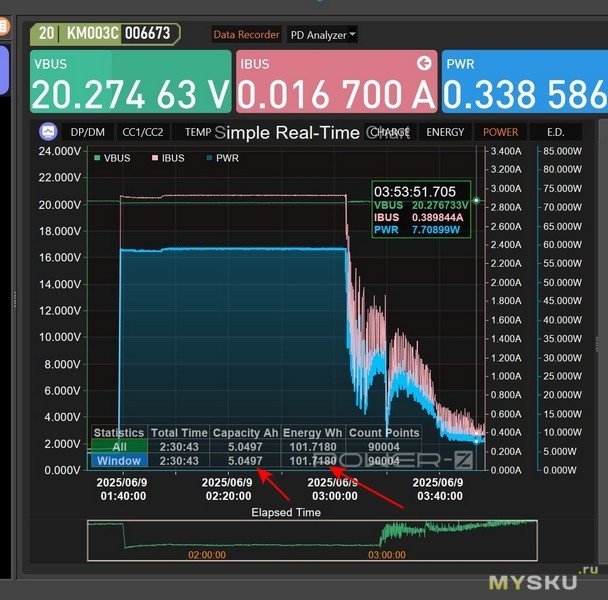

Зарядка аккумулятора DeWALT 18v 90Wh
Подключаем зарядку к USB-C, ток зарядки около 3А, напряжение 20В.
На дисплее отображается режим зарядки.
Батарея была разряжена нагрузкой и потом заряжена, судя по емкости и времени, аккумулятор заряжен полностью, осталось ещё сделать тест разряда.

Как это работает?
Устанавливаем наше устройство (зарядное, PowerBank — выбирайте название по вкусу) на аккумулятор, нажимаем кнопку.

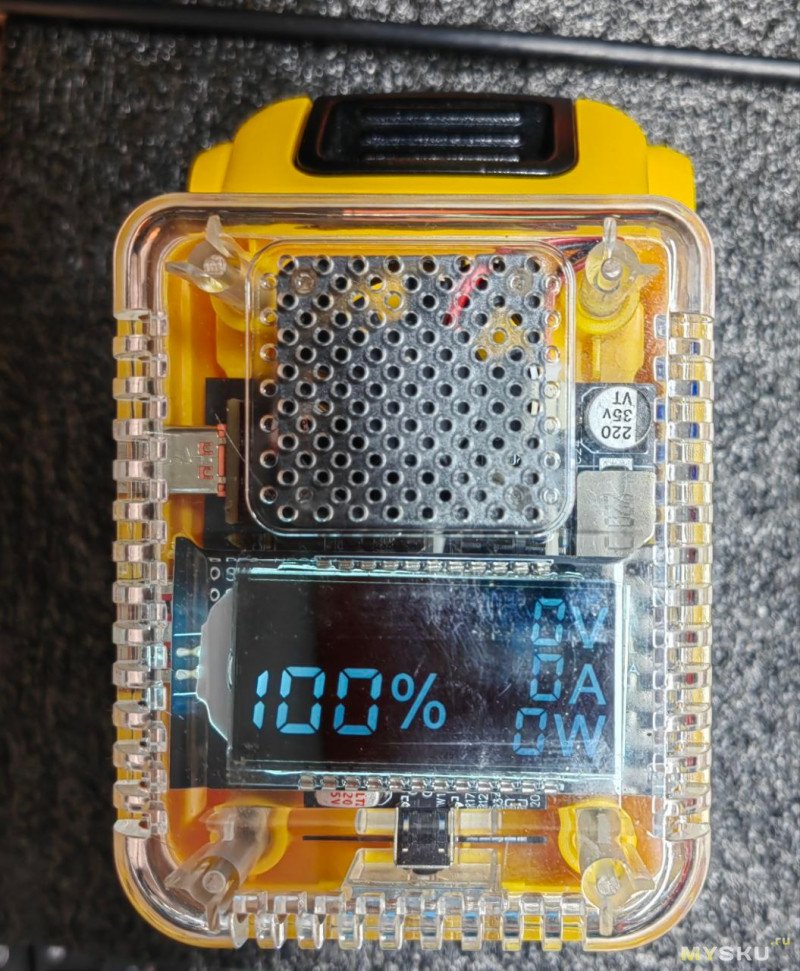

На дисплее появляется информация. Если ничего не подключено, отображается уровень заряда аккумулятора. Как устройство рассчитывает этот уровень — мне не совсем ясно, и, скорее всего, этим цифрам доверять на 100% не стоит.

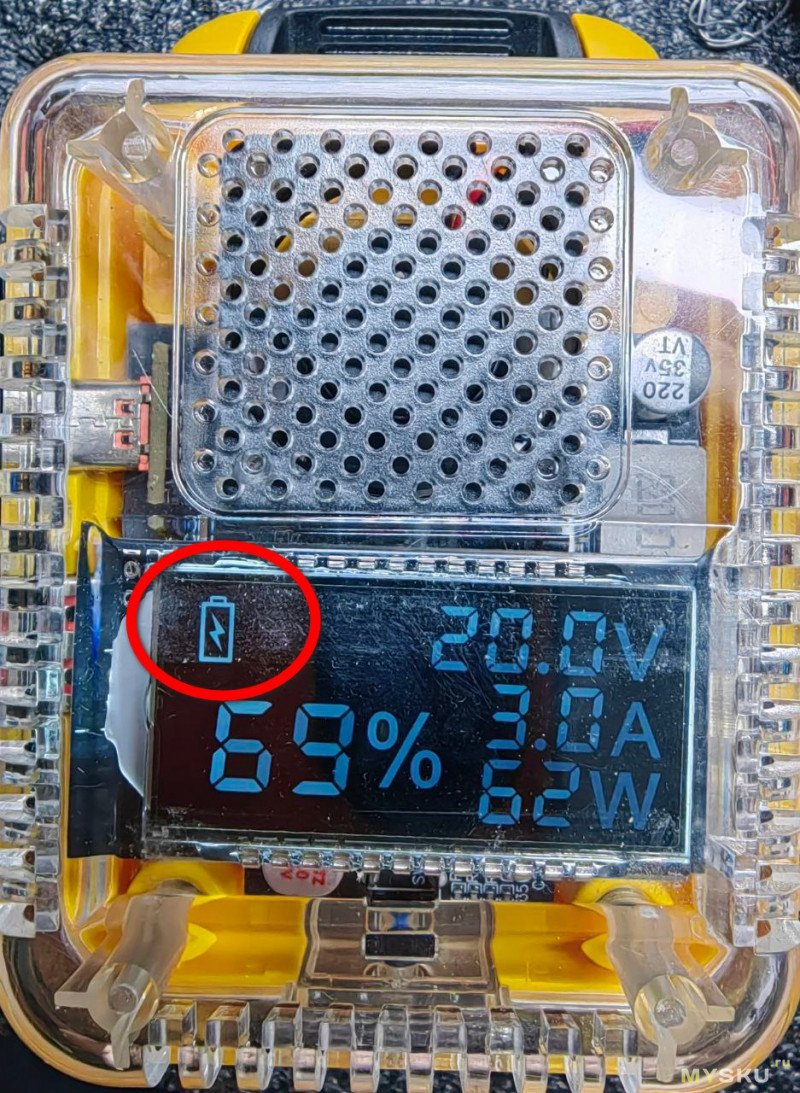

Чтобы зарядить аккумулятор — подключаем зарядное к USB-C, через 3–5 секунд начинается процесс зарядки, на экране появляется значок в виде аккумулятора.

Если используем устройство как PowerBank — подключаем потребитель к одному из портов USB-A или USB-C.

В зависимости от тока заряда или разряда включается вентилятор. Он не слишком шумный, но в тихом помещении (например, при написании обзора) может немного раздражать.

Дополнительно
Дисплей устройства не работает постоянно. Чтобы активировать отображение информации, нужно нажать кнопку.
Защитный прозрачный пластик — мягкий, легко царапается.
Жёлтый пластик корпуса — литьевой, качество изготовления нормальное.

Выводы: выводы не однозначны, с одной стороны за эти деньги можно взять готовый PowerBank, с другой стороны те кто являются обладателем аккумуляторов Makita, DeWalt, Milwaukee
устройство интересное и не будет лишним в хозяйстве, можно использовать как зарядное а можно как PowerBank.
Можно попробовать доработать, а именно наклеить защитную пленку на пластик-защита от царапин и уменьшить пульсации,

На вопросы отвечу, обзор дополню.
