Второй заход: измерительный пинцет Fnirsi LCR-ST2
- Цена: от 2 254 ₽ (есть купон)
- Перейти в магазин
Любимый тут бренд измерителей Fnirsi серьезно обновил свой компактный портативный LCR-метр в виде пинцета. Вторая версия отличается: сменными измерительные щупы с зажимами Кельвина (опция), увеличился список измерительных частот (100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц), экран с автоповоротом (диагональ1.47″) и появился режим сортировки. Добавили измерение постоянного напряжения и калибровочную пластину. Время работы тоже увеличилось, аккумулятор внутри 300 мАч. Краткий обзор под катом.
Как всегда, начнем обзор с заявленных характеристик продукта.
Технические характеристики
Тип устройства: портативный LCR-метр в виде пинцета
Подключение щупов: USB-A
Экран: 1.47" HD поворот по сигналу гироскопа
Проверка диодов: 0.7 В
Измерение напряжения: ±30 В
Аккумулятор: 300 мАч, зарядка через Type-C
Время работы: 3 часа
Рабочая температура: 0 ~ 50℃
Размеры прибора: 31х170.7х20.3 мм
Масса: 60.8 г
Официальный сайт

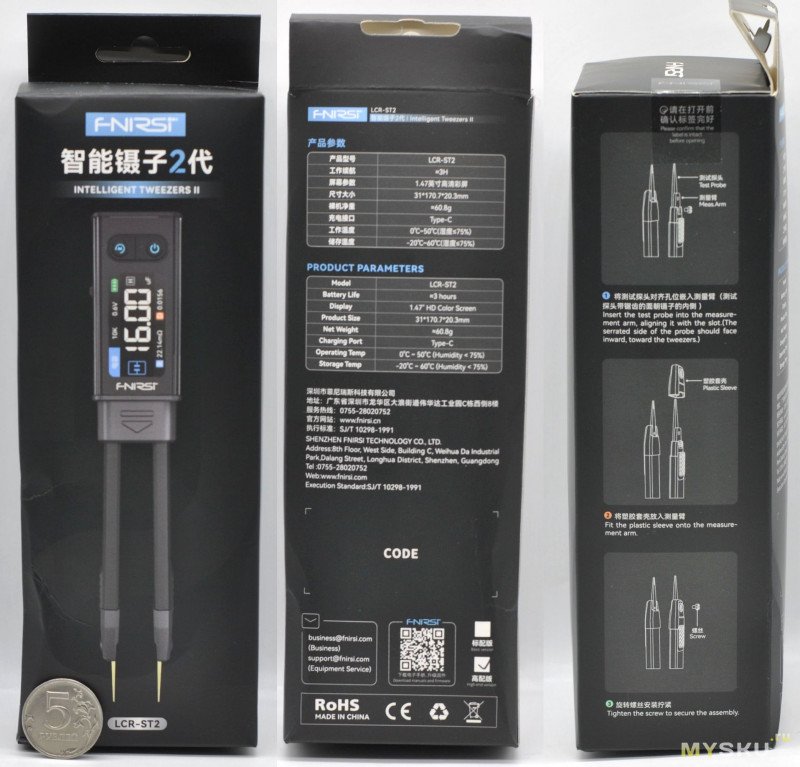

Коммерческая упаковка:
Изготовлено в Китае.

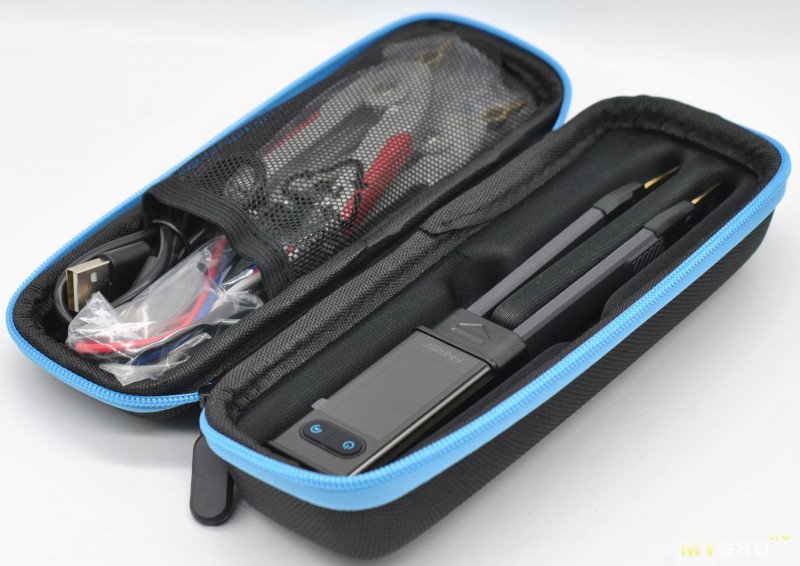

Внутри кейс с жёсткими стенками и ярким лого для хранения прибора. Есть петелька для подвешивания.

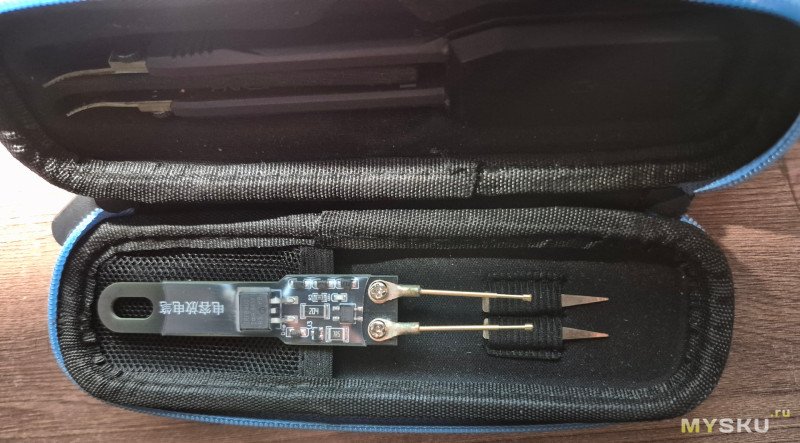

Внутри формованная вставка под сам прибор и сетчатый кармашек для комплектации:

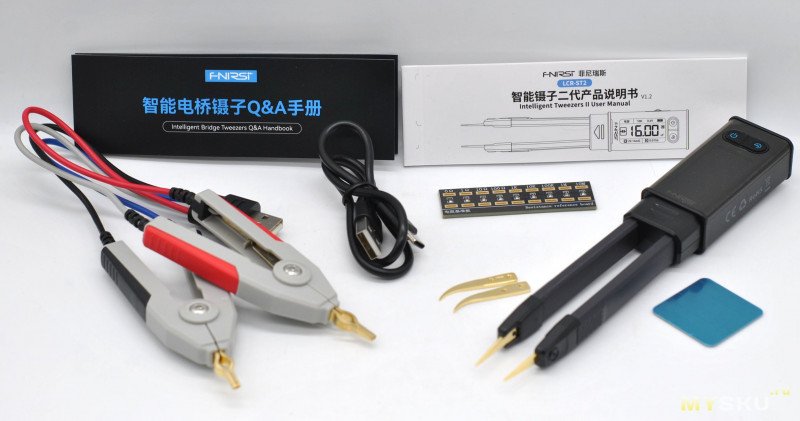

Полная комплектация (у меня полная с дополнительными щупами):

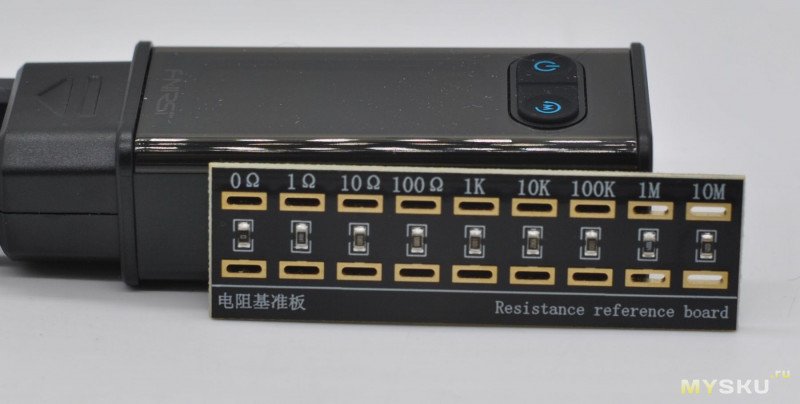

Откалиброваться стало проще.

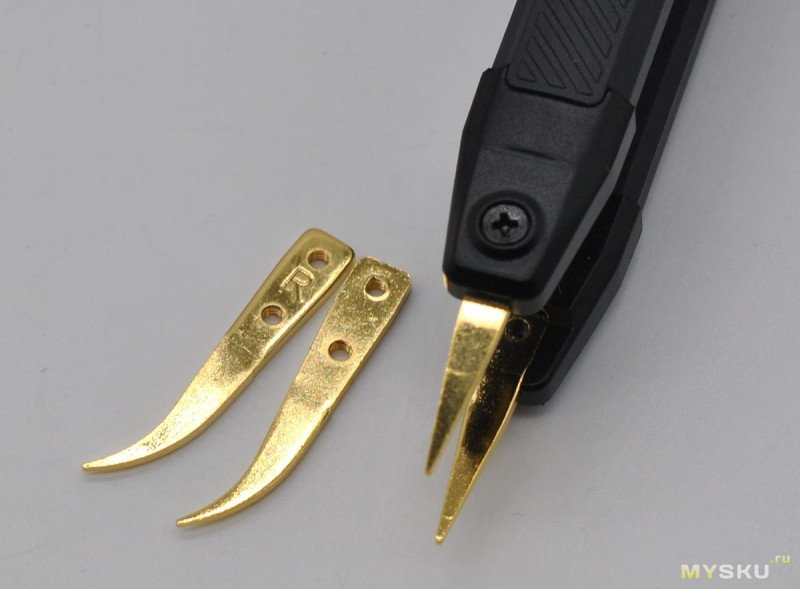

Сменные губки:
Для доступа к неудобно расположенным компонентам.

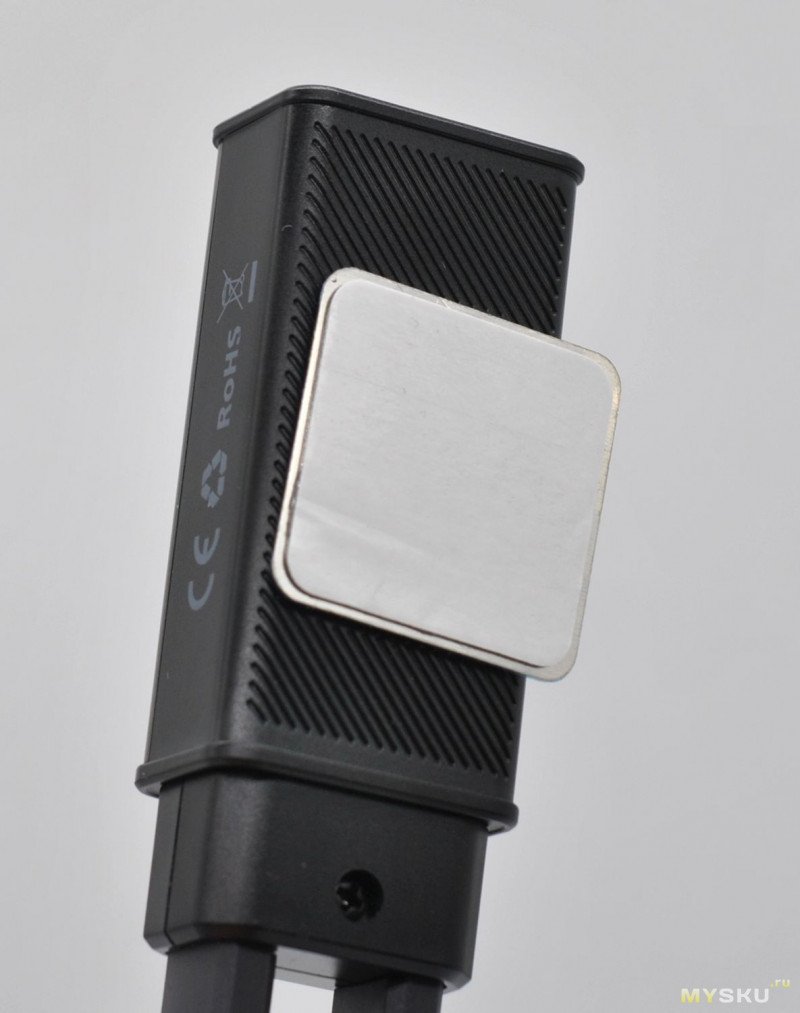

Пластинка нужна для крепления на любую поверхность. Задняя часть корпуса пинцета содержит магнит, опять же для крепления или как органайзер мелких компонентов.

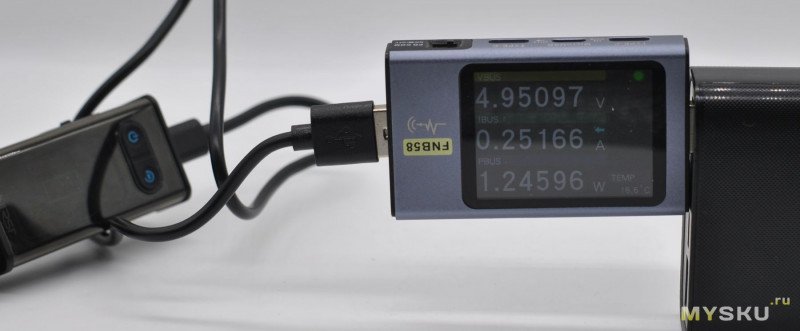

Зарядный ток с комплектным кабелем:
Внешний вид

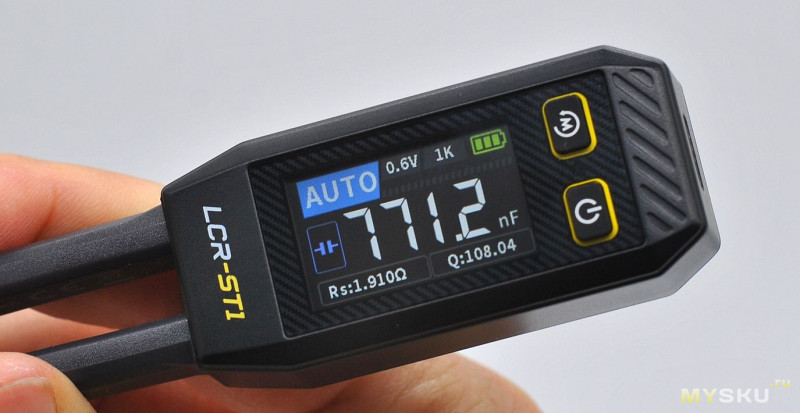

Напомню, первая версия пинцета выглядела так:
Обзор от ResSet (освежить память).

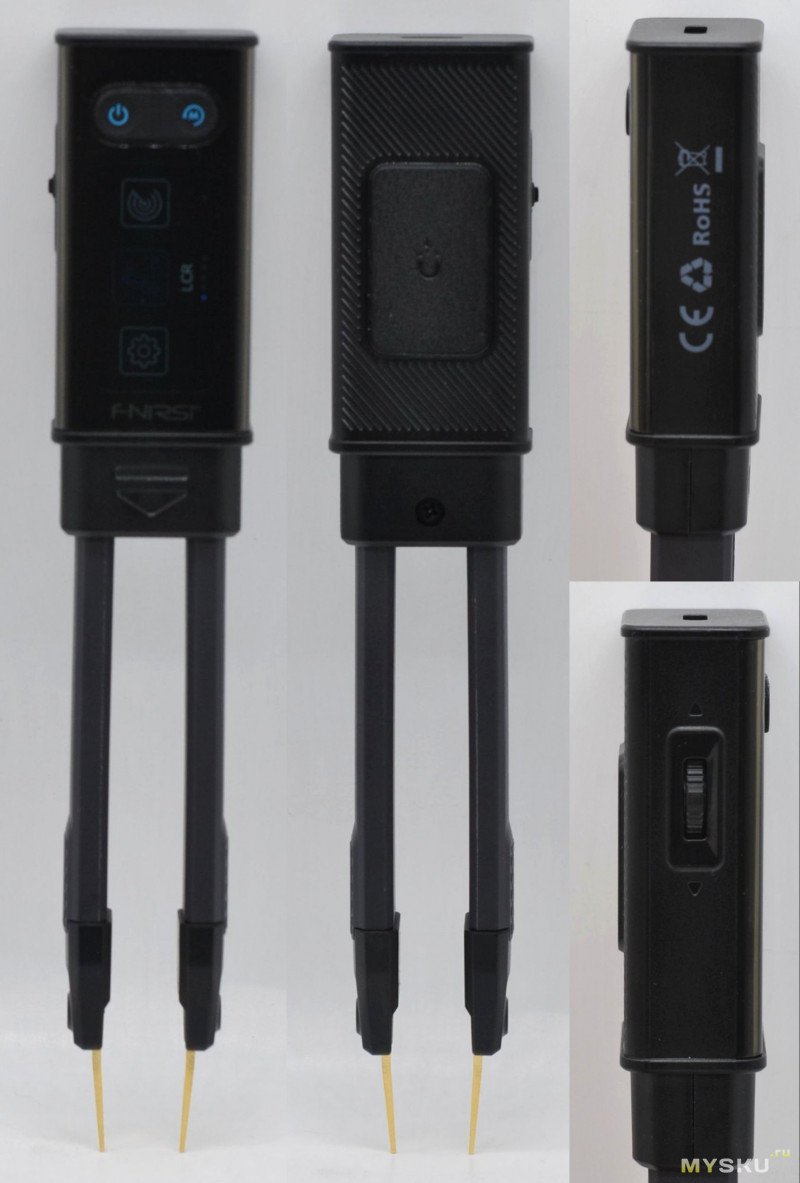

Теперь так:
Нормальное разведение губок на 1,5 см (растянуть можно до 4,5 см).

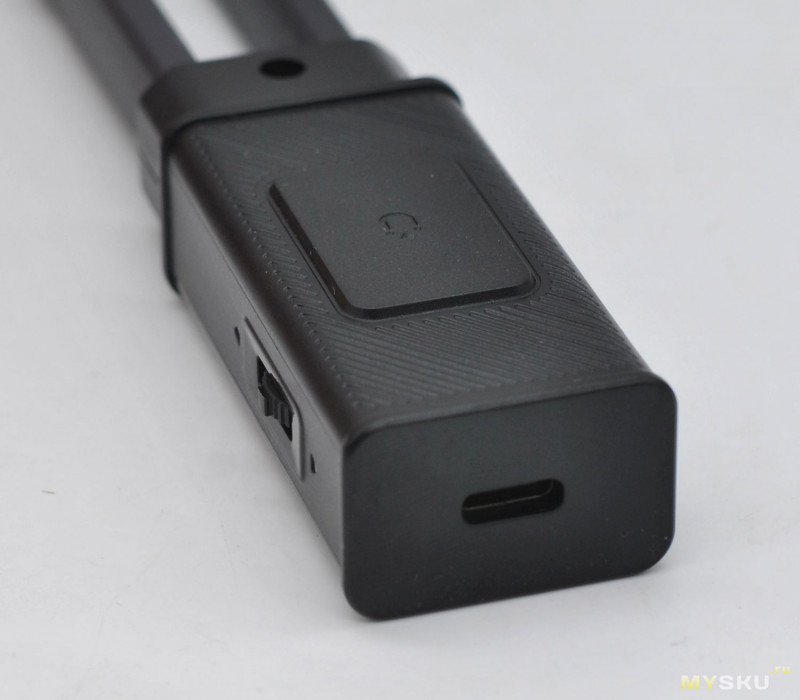

Размер экрана 33х18 мм. Поворот настраивается (или по гироскопу), теперь и для левшей удобно. Качельку в управлении оставили, зарядный порт (через него и обновляется прошивка) в верхнем торце:

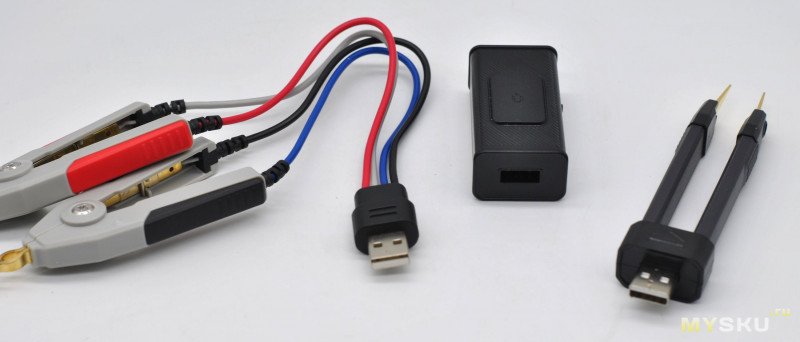

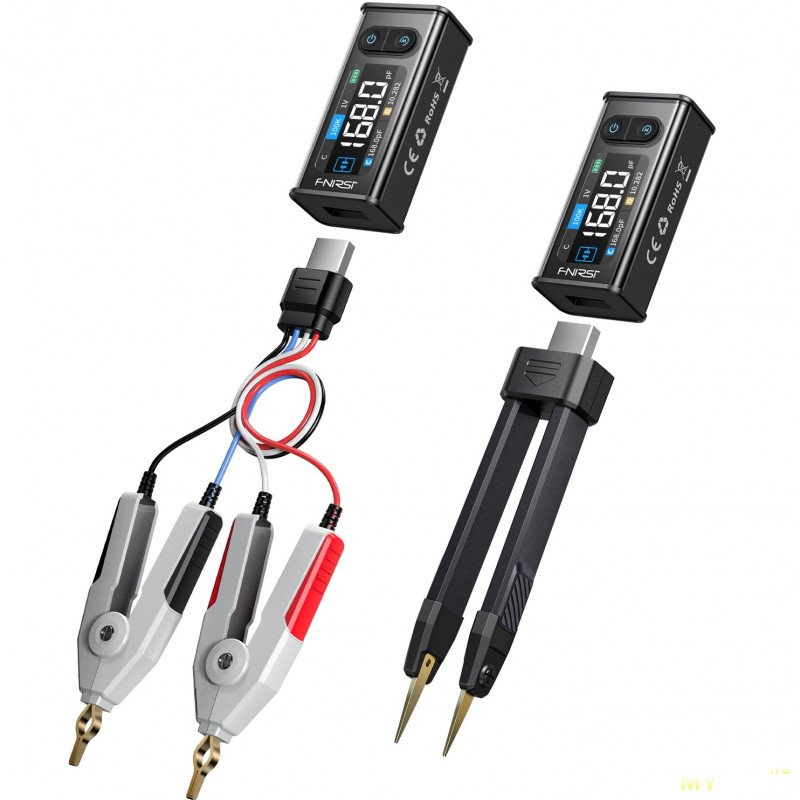

«Фишка» новой версии сменные щупы — либо пинцет (для smd), либо кельвина с крокодилами (для выводных элементов). В обоих случаях четырехпроводная схема измерения.
Подключение по USB-A:
Масса прибора: пинцет 63 г., гибкие щупы — 97 г. Размеры основного блока с дисплеем: 61х30х20 мм.
Экран читаемый (яркости бы ему побольше):
На глянцевое покрытие довольно маркое.
Меню
Прибор включается на главный экран, где качелькой выбираем пункт меню (5 шт.). Они с подписанными иконками. Язык поставил английский.

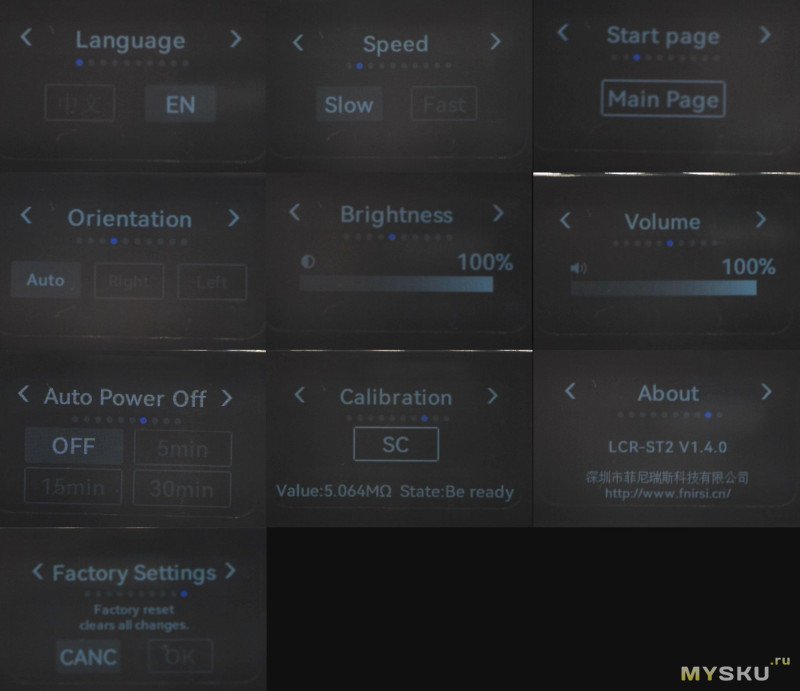

Настройки прибора:
Калибровка по: КЗ / 1Ω / 10Ω / 100Ω / 1KΩ / 10KΩ. Остальные настройки типовые.
На сайте последняя прошивка: LCR-ST2 Firmware V1.5.1
Эксплуатация
Загрузка за 3 сек. Как всегда, видим заставку с лого. Звуковые оповещения имеются, а вот сброс данных на ПК убрали.

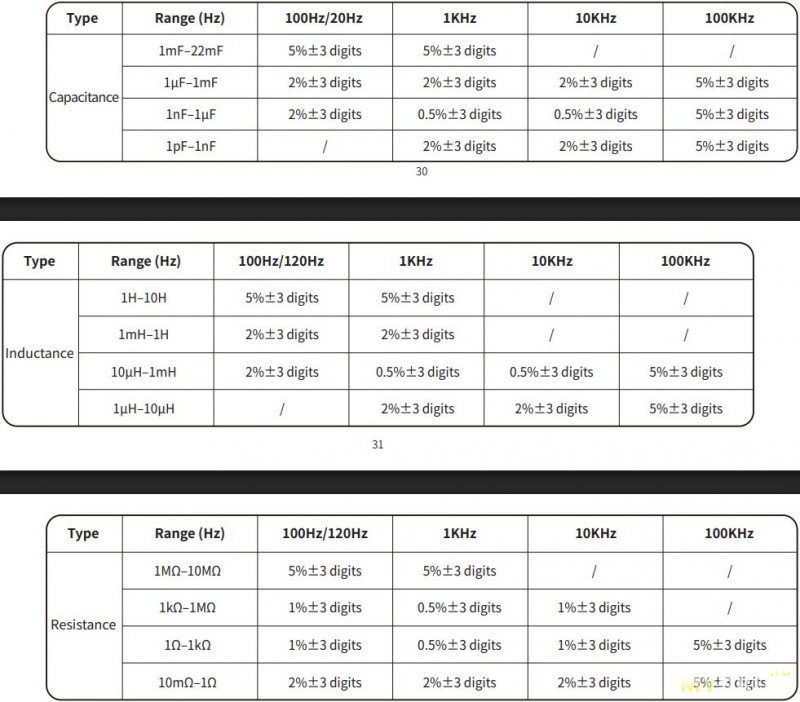

Таблицы точности и диапазоны измерений:
Я далеко не ремонтник электроники, но проведу типовые измерения компонентов для примера работы прибора.

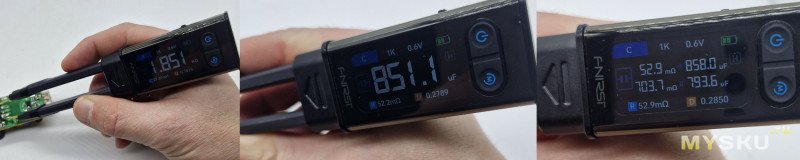

В режиме пинцета.

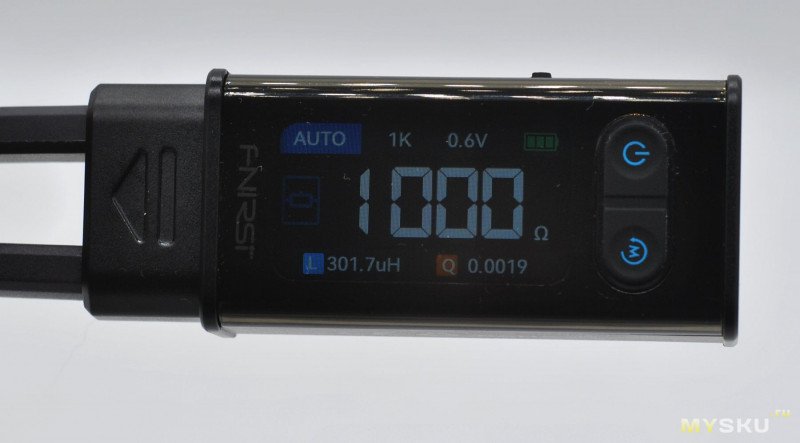

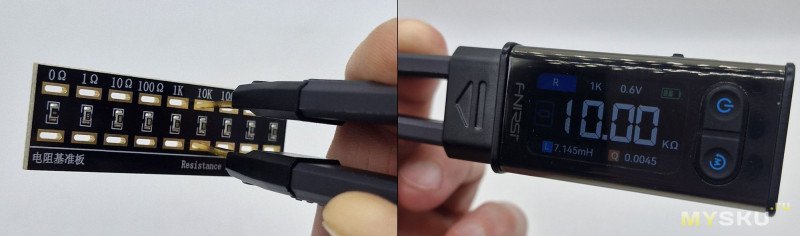

Резистор с калибровочной пластины:
SMD с платы:
Вторая страница данных значений для последовательного и параллельного подключения.
Для каждого варианта можно выбрать амплитуду сигнала 0,1, 0,3, 0,6 или 1 В и частоту измерений (100 Гц, 120 Гц, 1 кГц, 10 кГц и 100 кГц). Есть холд показаний.

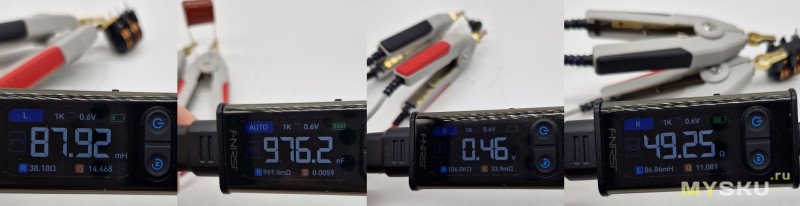

Выводные элементы:
Есть авторежим (причем особо не тупит), можно так же измерить ESR, и падение напряжения на диодах, проверить цепь на обрыв, причем позвонка тут без задержки.

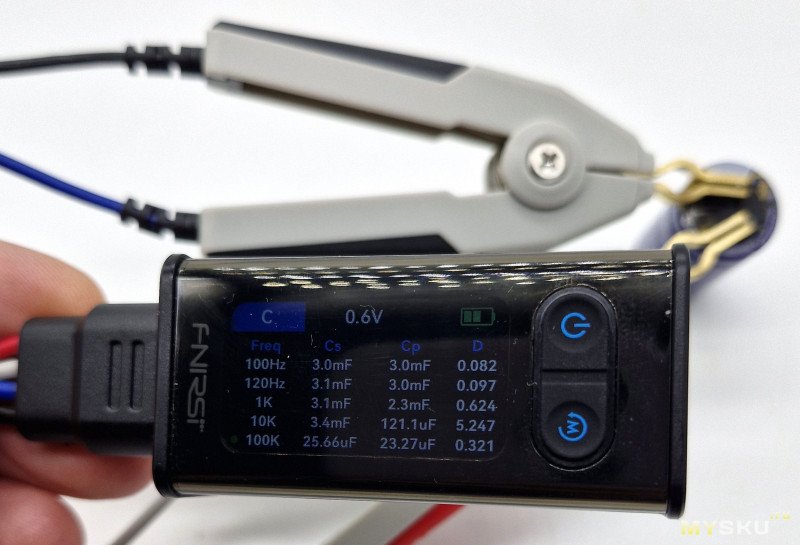

Режим сканирования (по частотам):
Такое было и у ALIENTEK LT1 LCR.

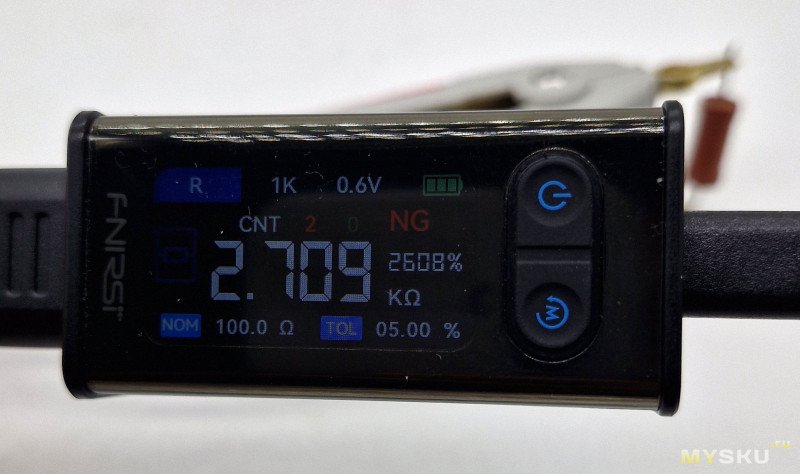

Режим сортировки (задается номинал и точность):

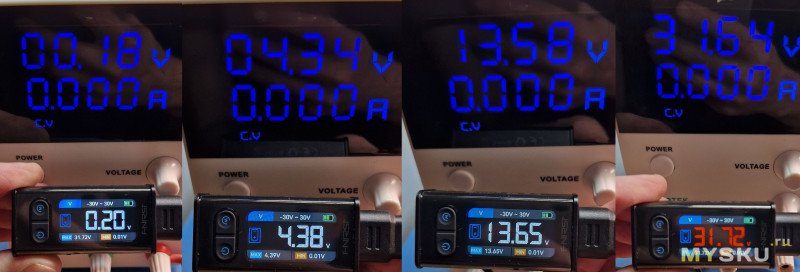

Проверка встроенного вольтметра:
30+ В постоянного напряжения.
Итог
Измерительный пинцет Fnirsi LCR-ST2 получил хороший апгрейд, пользоваться стало удобнее, учли недостатки первой версии (поворот экрана, дрейф показаний, калибровку). Тот случай, когда нужно было подождать. Добавили полезный вольтметр (это значит, что 85 % полевой диагностики теперь закрывается одним пинцетом без соседства с мультиметром), убрали возможность сохранение измерений в таблицу в памяти, зато появился удобный режим сортировки. Магнит легко держит весь прибор, щупы (теперь сменные) удобные.
Из минусов — время работы можно было бы сделать и больше, но можно заряжать во время работы.
Да, за свежесть придётся доплатить к цене ST1, но вторая версия явно практичнее.
Для этого товара действует купон FNSCD259 до 29.12.2025.
Доставка из Китая. Видов комплектации два (с щупами Кельвина и без).
Спасибо за внимание. Удачных покупок!
Как всегда, начнем обзор с заявленных характеристик продукта.
Технические характеристики
Тип устройства: портативный LCR-метр в виде пинцета
Подключение щупов: USB-A
Экран: 1.47" HD поворот по сигналу гироскопа
Проверка диодов: 0.7 В
Измерение напряжения: ±30 В
Аккумулятор: 300 мАч, зарядка через Type-C
Время работы: 3 часа
Рабочая температура: 0 ~ 50℃
Размеры прибора: 31х170.7х20.3 мм
Масса: 60.8 г
Официальный сайт
Коммерческая упаковка:
Изготовлено в Китае.Внутри кейс с жёсткими стенками и ярким лого для хранения прибора. Есть петелька для подвешивания.
Внутри формованная вставка под сам прибор и сетчатый кармашек для комплектации:Полная комплектация (у меня полная с дополнительными щупами):- LCR пинцет ST2
- Сменные немагнитные наконечники (толщина 1,5 мм)
- Щупы Кельвина 25 см
- Магнитная пластина с клеящимся слоем (3х3 см)
- Пластина с 9-ю калибровочными резисторами
- Кабель для зарядки Type-C
- Руководство пользователя (англ./кит.)
Откалиброваться стало проще.Сменные губки:
Для доступа к неудобно расположенным компонентам. Пластинка нужна для крепления на любую поверхность. Задняя часть корпуса пинцета содержит магнит, опять же для крепления или как органайзер мелких компонентов.
Зарядный ток с комплектным кабелем:Внешний видНапомню, первая версия пинцета выглядела так:
Обзор от ResSet (освежить память).Теперь так:
Нормальное разведение губок на 1,5 см (растянуть можно до 4,5 см).Размер экрана 33х18 мм. Поворот настраивается (или по гироскопу), теперь и для левшей удобно. Качельку в управлении оставили, зарядный порт (через него и обновляется прошивка) в верхнем торце:
«Фишка» новой версии сменные щупы — либо пинцет (для smd), либо кельвина с крокодилами (для выводных элементов). В обоих случаях четырехпроводная схема измерения.Подключение по USB-A:
Масса прибора: пинцет 63 г., гибкие щупы — 97 г. Размеры основного блока с дисплеем: 61х30х20 мм.Экран читаемый (яркости бы ему побольше):
На глянцевое покрытие довольно маркое.Меню
Прибор включается на главный экран, где качелькой выбираем пункт меню (5 шт.). Они с подписанными иконками. Язык поставил английский.
Настройки прибора:Калибровка по: КЗ / 1Ω / 10Ω / 100Ω / 1KΩ / 10KΩ. Остальные настройки типовые.На сайте последняя прошивка: LCR-ST2 Firmware V1.5.1
Эксплуатация
Загрузка за 3 сек. Как всегда, видим заставку с лого. Звуковые оповещения имеются, а вот сброс данных на ПК убрали.
Таблицы точности и диапазоны измерений:
Я далеко не ремонтник электроники, но проведу типовые измерения компонентов для примера работы прибора.В режиме пинцета.
Резистор с калибровочной пластины:
SMD с платы:Вторая страница данных значений для последовательного и параллельного подключения. Для каждого варианта можно выбрать амплитуду сигнала 0,1, 0,3, 0,6 или 1 В и частоту измерений (100 Гц, 120 Гц, 1 кГц, 10 кГц и 100 кГц). Есть холд показаний.
Выводные элементы:
Есть авторежим (причем особо не тупит), можно так же измерить ESR, и падение напряжения на диодах, проверить цепь на обрыв, причем позвонка тут без задержки.Режим сканирования (по частотам):
Такое было и у ALIENTEK LT1 LCR.Режим сортировки (задается номинал и точность):
Проверка встроенного вольтметра:30+ В постоянного напряжения.Итог
Измерительный пинцет Fnirsi LCR-ST2 получил хороший апгрейд, пользоваться стало удобнее, учли недостатки первой версии (поворот экрана, дрейф показаний, калибровку). Тот случай, когда нужно было подождать. Добавили полезный вольтметр (это значит, что 85 % полевой диагностики теперь закрывается одним пинцетом без соседства с мультиметром), убрали возможность сохранение измерений в таблицу в памяти, зато появился удобный режим сортировки. Магнит легко держит весь прибор, щупы (теперь сменные) удобные.Из минусов — время работы можно было бы сделать и больше, но можно заряжать во время работы.
Да, за свежесть придётся доплатить к цене ST1, но вторая версия явно практичнее.
Для этого товара действует купон FNSCD259 до 29.12.2025.
Доставка из Китая. Видов комплектации два (с щупами Кельвина и без).Спасибо за внимание. Удачных покупок!
Самые обсуждаемые обзоры
| +41 |
1885
85
|
| +78 |
3515
115
|

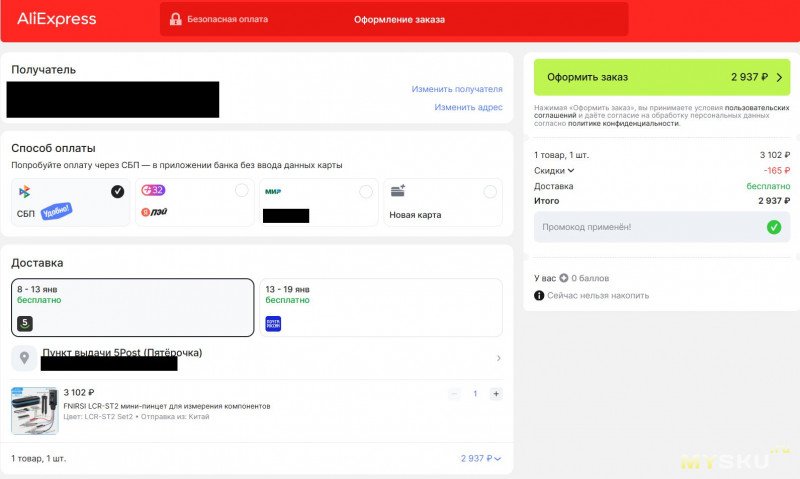

Цена с купоном, за вариант с щупами Кельвина (Set2), была 2814руб.

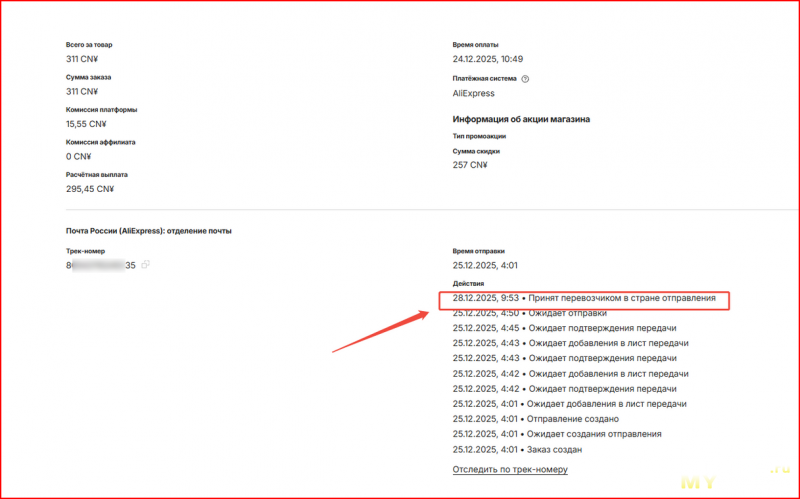

Предполагал доставку из России — по факту пока дали внутренний трек-номер «Почта России», но отправили из Китая.
2) Рассматривал вариант с Озоном — ССЫЛКА. Но тогда отказался из-за долгой доставки, при примерно одинаковой цене.
Был запасной вариант с SNAKOL BD2 — ССЫЛКА. Тоже заявлено 100 Гц-100 кГц.
Взял… В FNIRSI Russia Store.

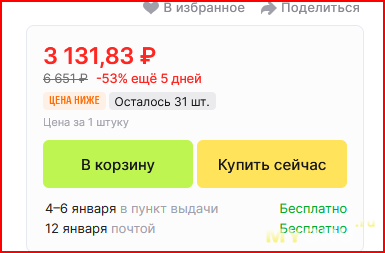

В Глобале вышло 2 772 руб РФ с купоном и доставка до 19 января, а в Раша — 3 131,83, купона нет и доставка до 26го.
Да и надо оооочень постараться попасть под разряд, когда эта штука в термоусадке.

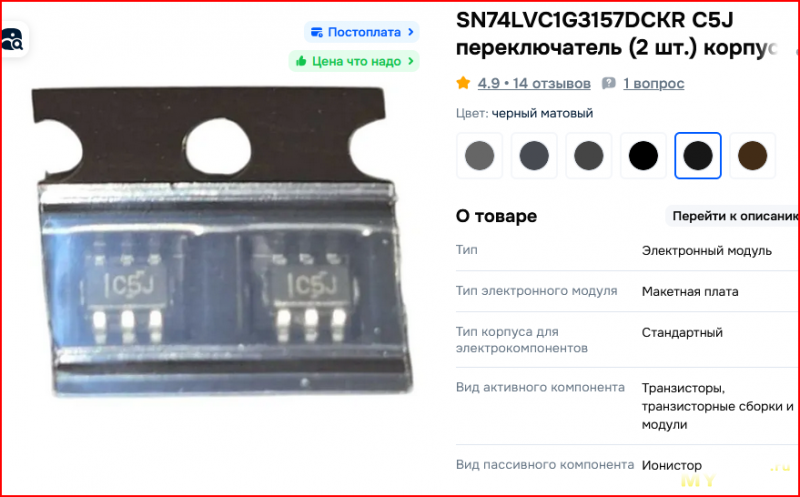

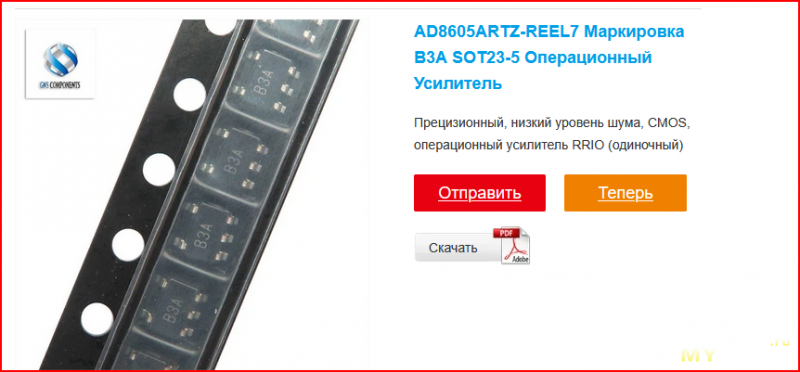

Как-то странно, что погорели резисторы. Наверное должны защитные диоды, входные цепи погореть. ЧТО ТАМ ВНУТРИ?

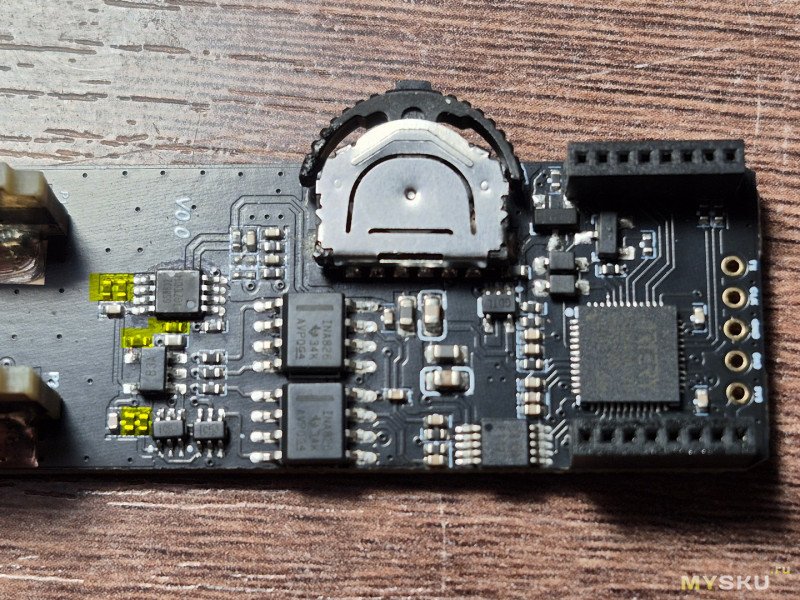

Пометил шесть резисторов. Какие точно менял- не помню, но вроде 3 штуки. В каждой отмеченной паре по одному. Номиналы не помню, но небольшого сопротивления раз выгорели…
