LCR-пинцет Fnirsi LCR-ST2

В комментах к обзору мультиметра-тразистортестера от zoyi мне писали что транзистортестер — прошлый век, а вот пинцеты — наше всё. Проверим.

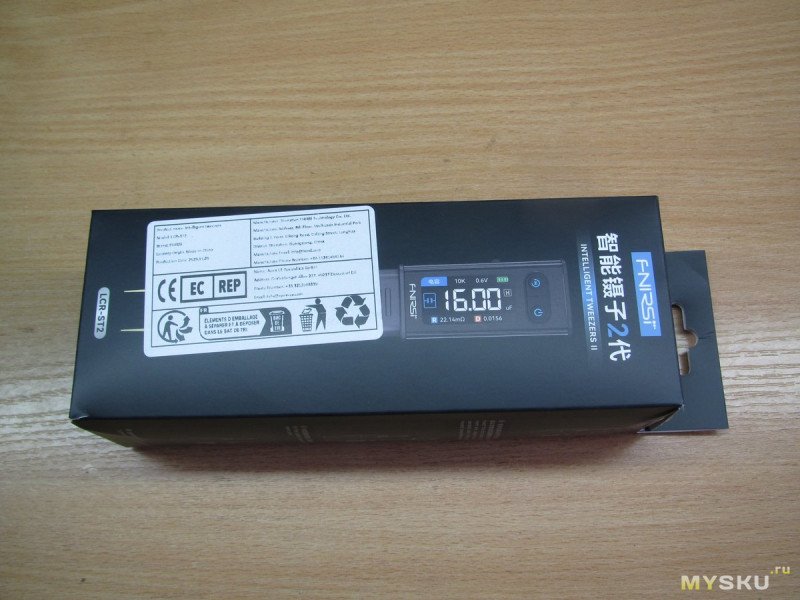

Упаковка и внешний вид. Традиционно для fnirsi — отличная полиграфия

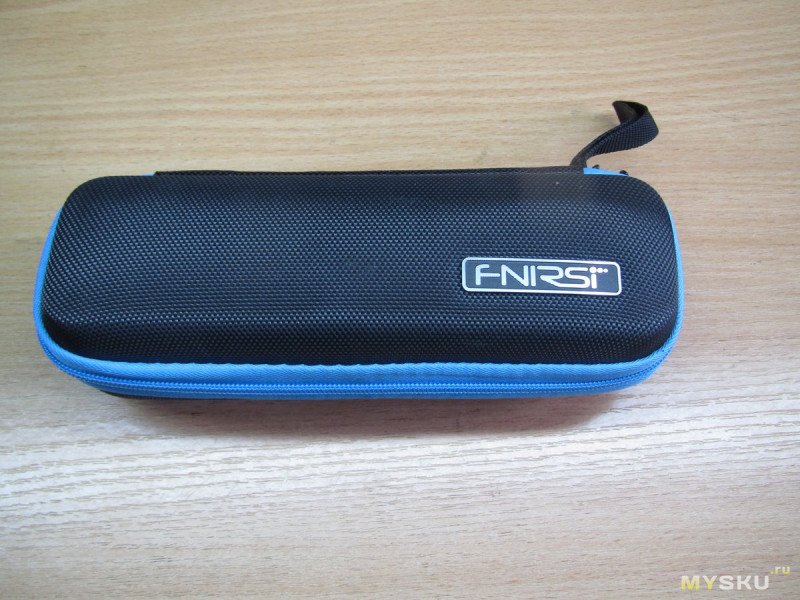

В коробке — отличный жесткий пенал

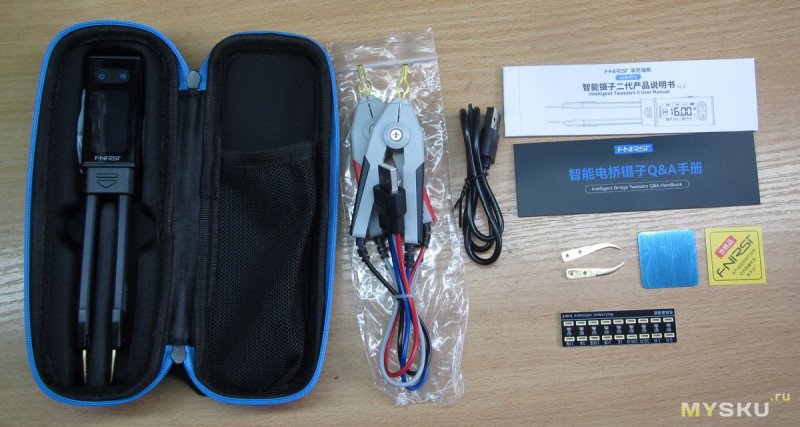

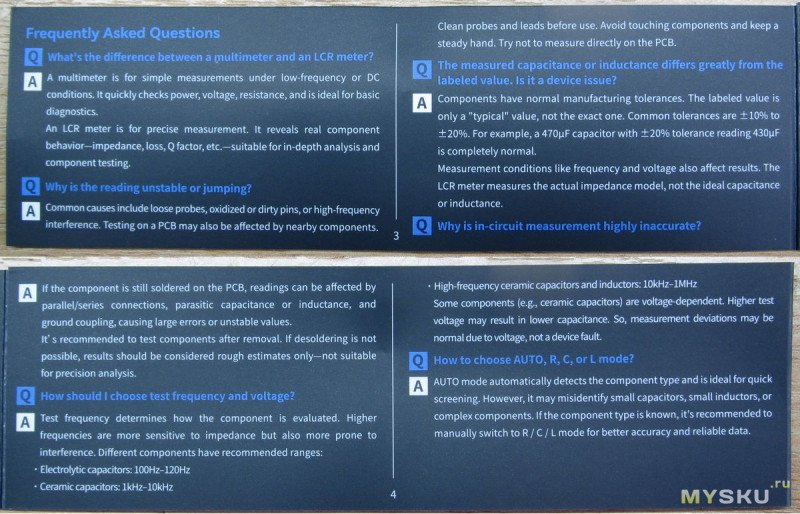

Ну и в нем сам пинцет, инструкция, мелкая инструкция с FAQ, щупы Кельвина, провод Type-c для зарядки, магнитная площадка с самоклейкой, плата с резисторами для калибровки и изогнутые наконечники

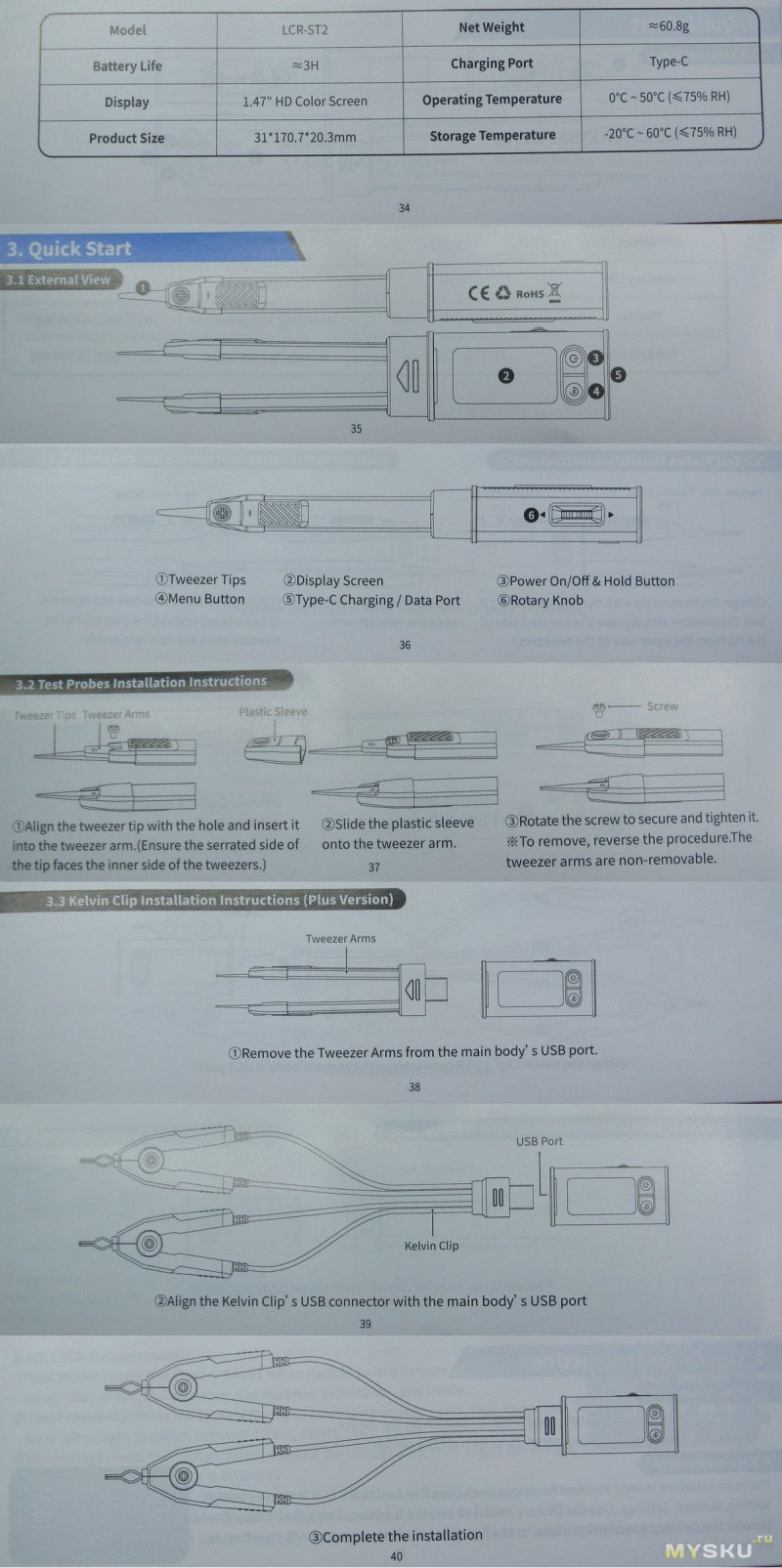

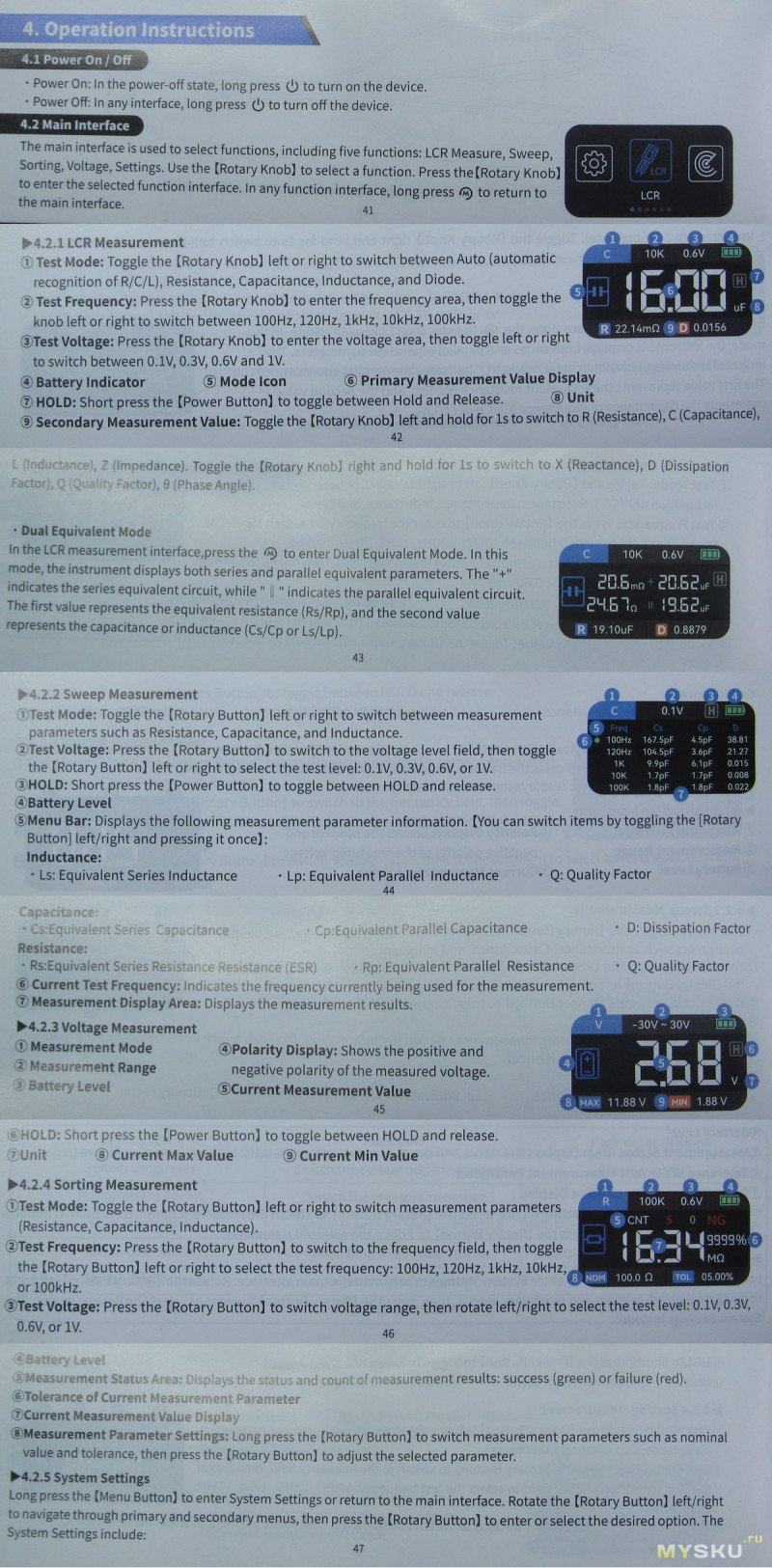

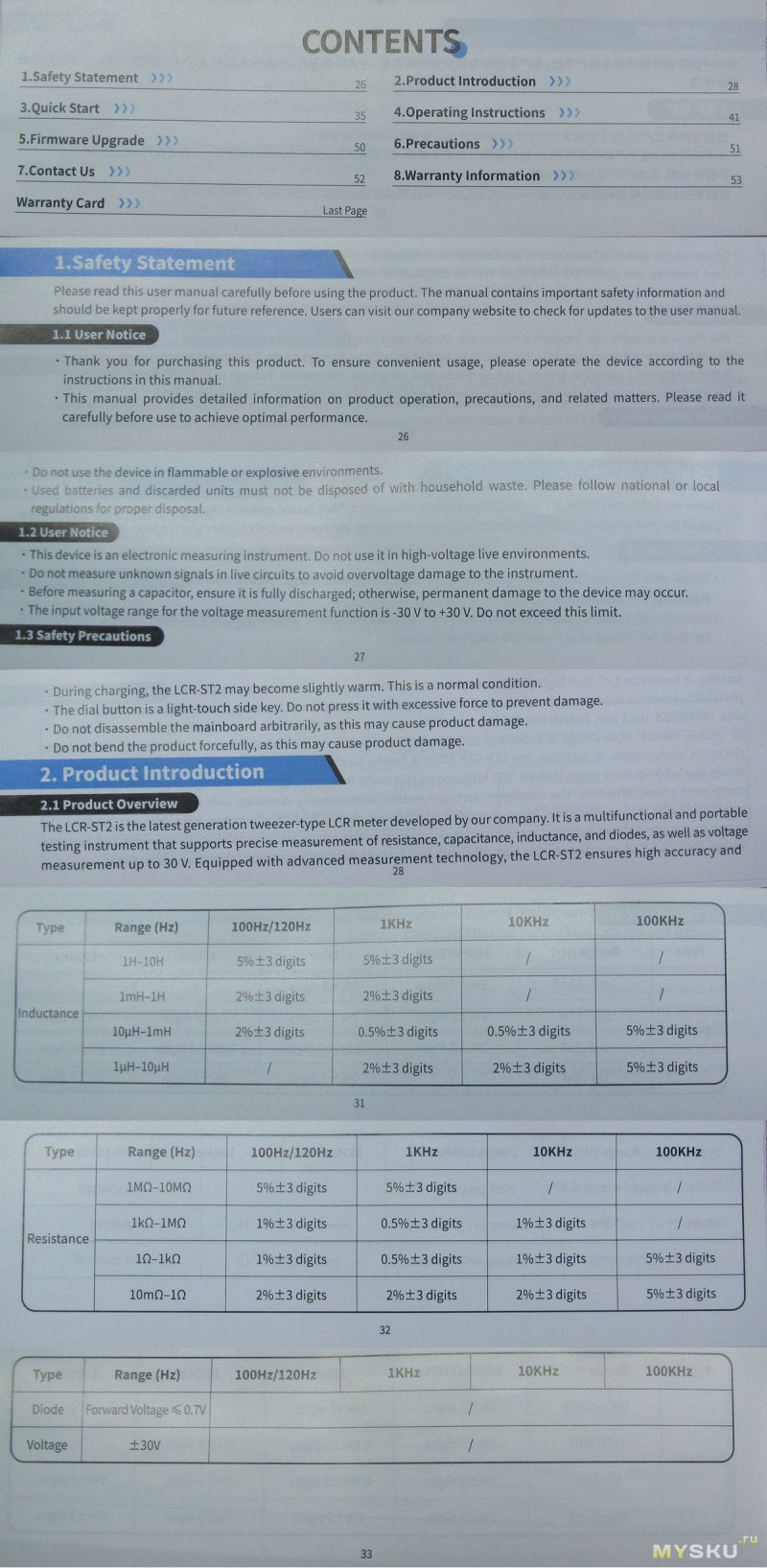

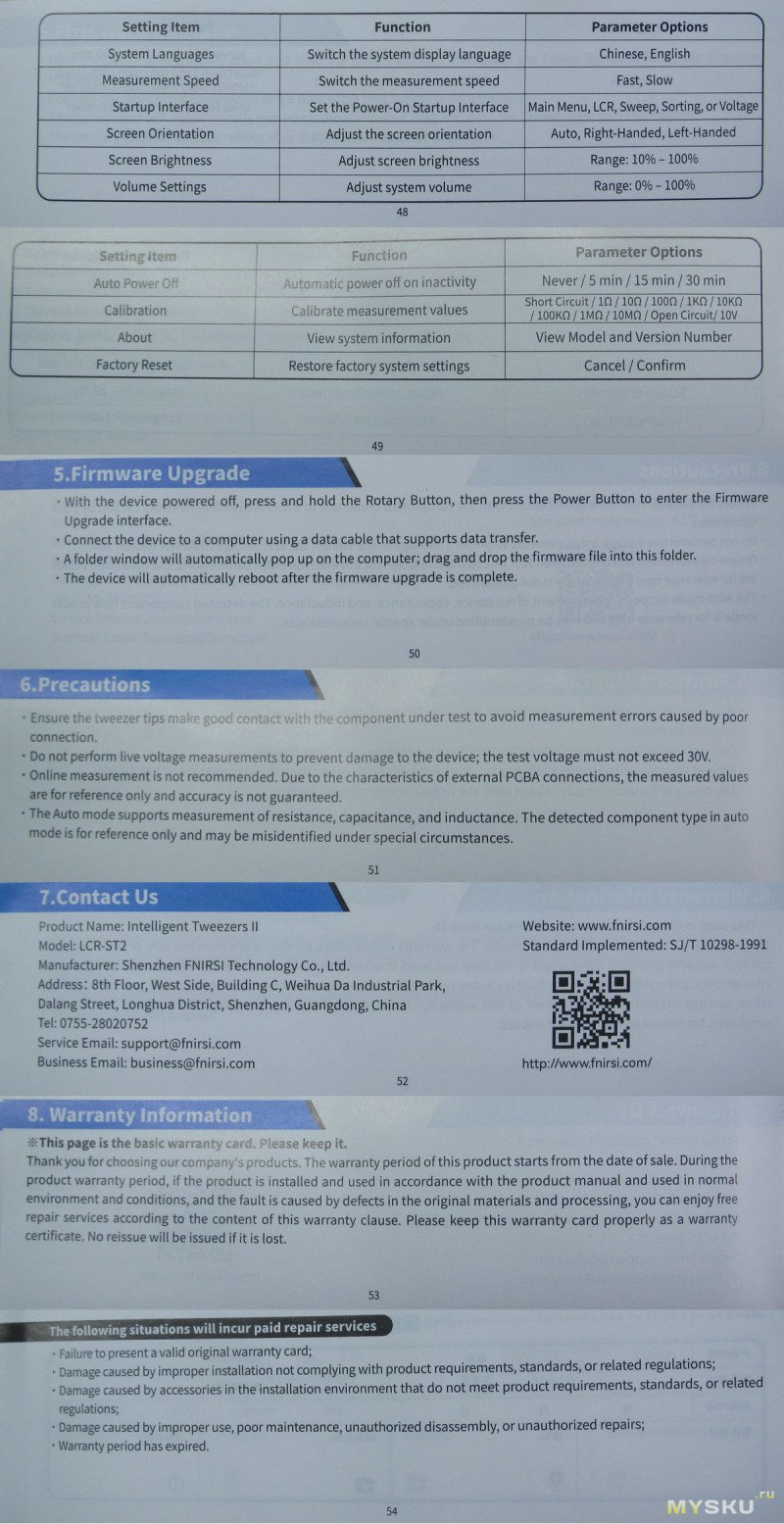

Инструкции спрячу под кат

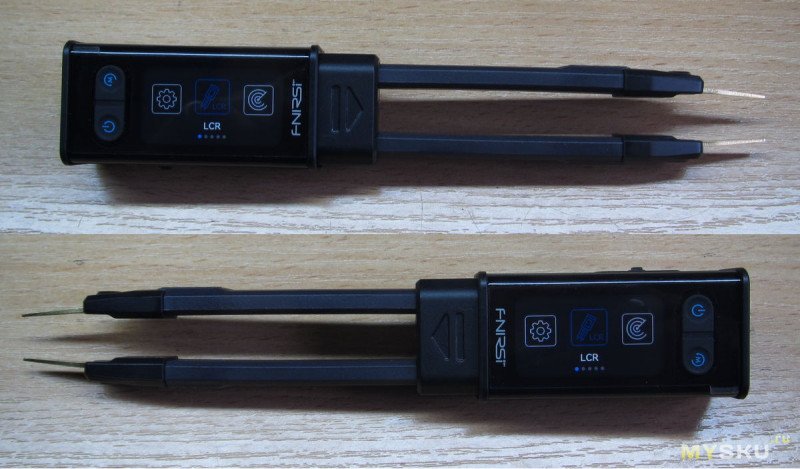

Сам прибор красив, лёгок и достаточно хорошо лежит в руке. Имеется автоматический или фикстрованный поворот экрана, что делает его удобным и для левшей и для правшей.

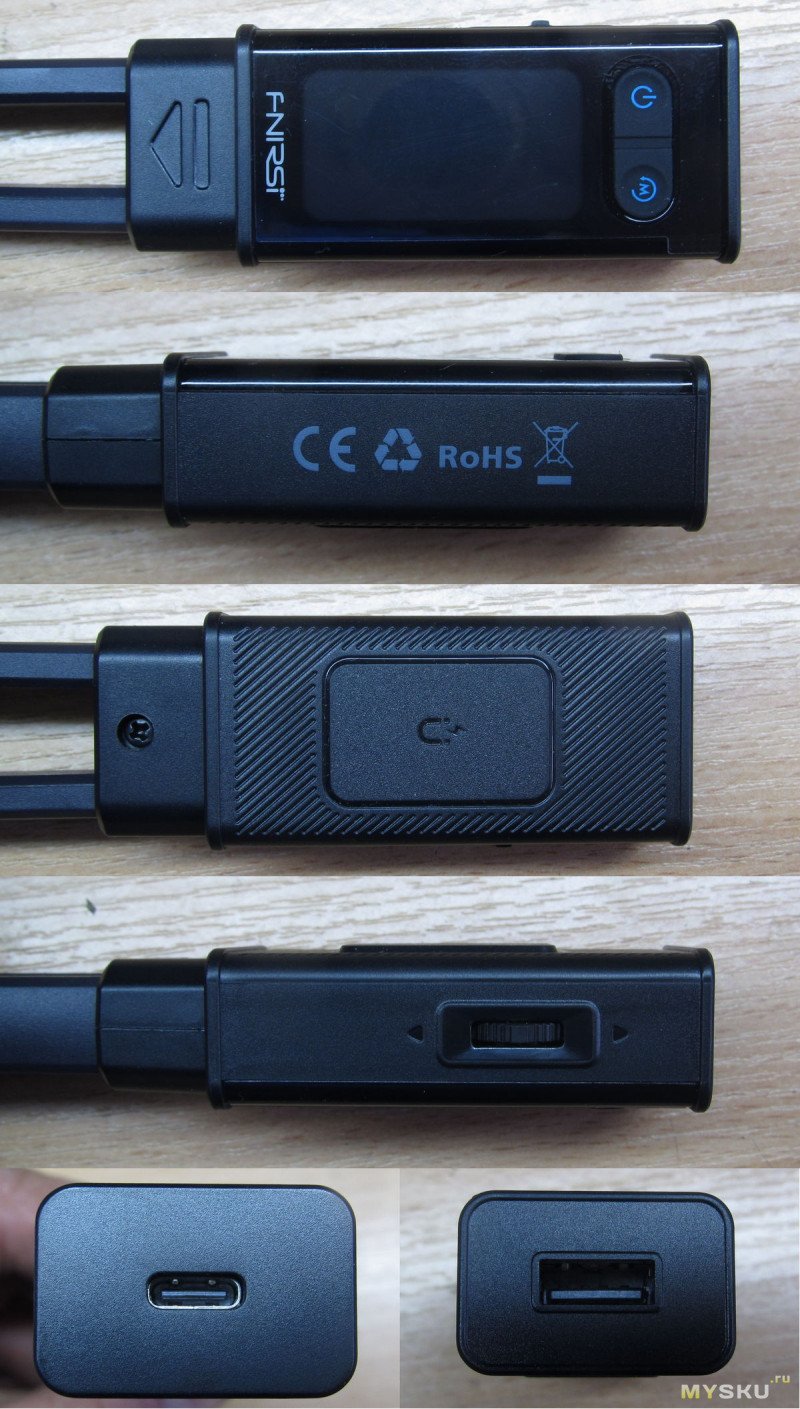

На корпусе присутствует разъем usb-a для измерения, type-c для зарядки и прошивки, две кнопки рядом с экраном и качелька в 2 стороны плюс нажатие. Сам экран имеет шикарные углы обзора, и яркость достаточную для работы в помещениях, для улицы маловато, но это явно не для улицы прибор. На обратной от экрана стороне корпуса — магнит, можно лепить на холодильник, если работаете на кухне

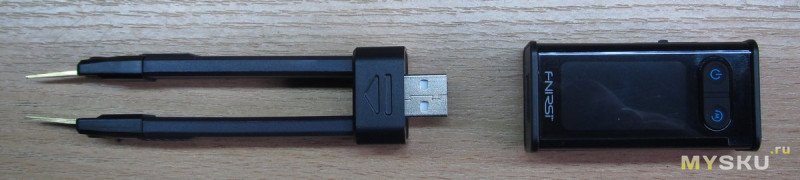

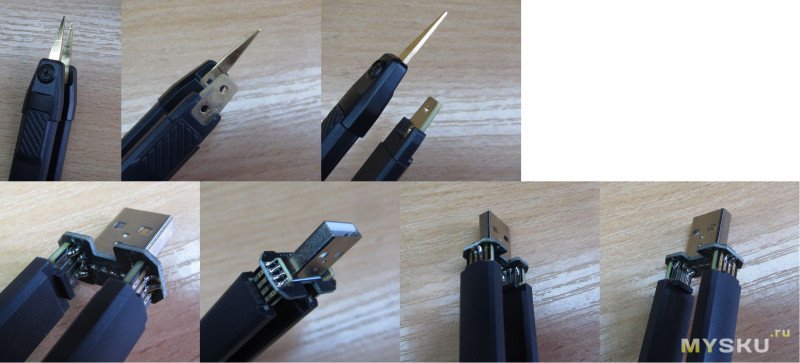

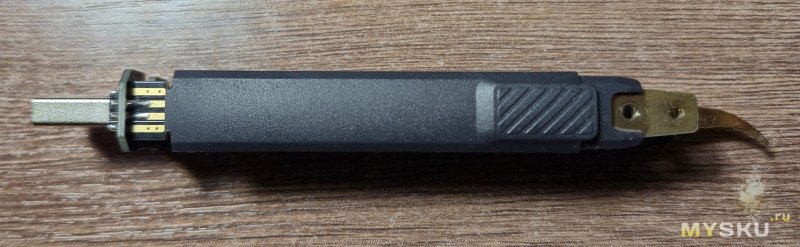

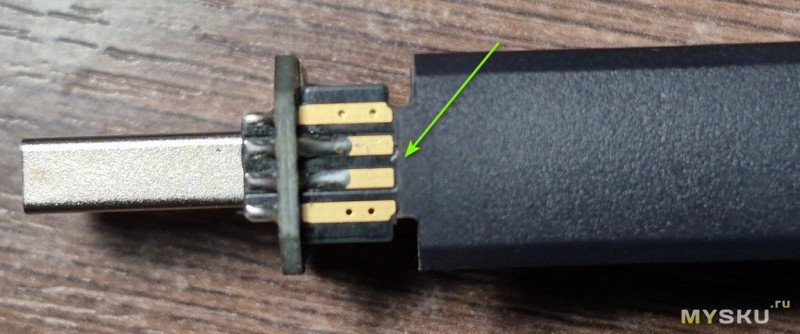

Сам пинцет отстыковывается от основного блока с экраном и вместо него могут подстыковываться щупы Кельвина

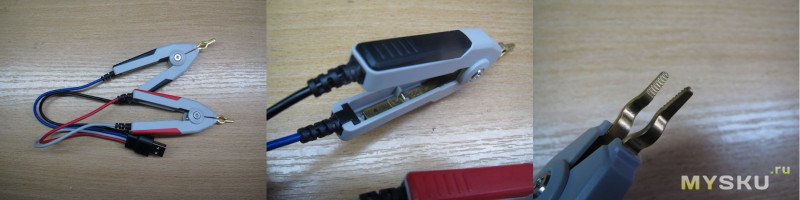

И сам пинцет и щупы Кельвина — вполне приличного качества, правда для пинцета я б всё же поставил или торцевую платку потолще, или парочку таких как сейчас, чтобы было еще жестче.


Органы управления — качелька и две кнопки. Верхняя включает/выключает длинным нажатием, hold — коротким, нижняя длинным нажатием «назад», коротким — выбор режима.
Меню. Навигация качелькой, выбор нажатием качельки.

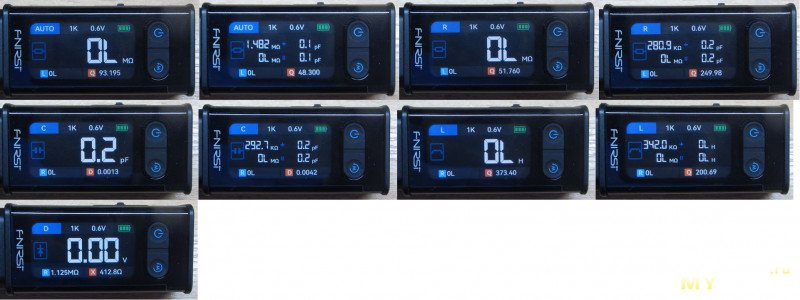

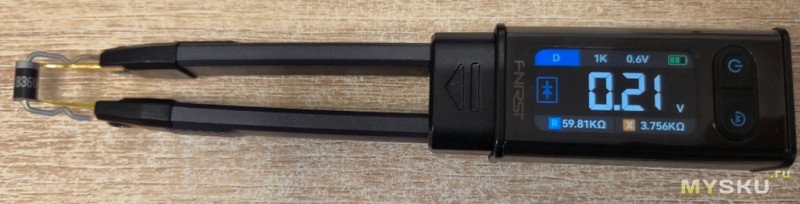

Режим LCR. Нижней кнопкой можно переключаться между двумя режимами индикации: обычным, и одновременным отображением последовательной и параллельной эквивалентных схем. Второй режим отображения возможен для всех режимов (auto, L, C, R) кроме D, прозвонка моментальная, но работает только в режиме D — что пожалуй правильно, чтобы при измерении индуктивностей не утомлять

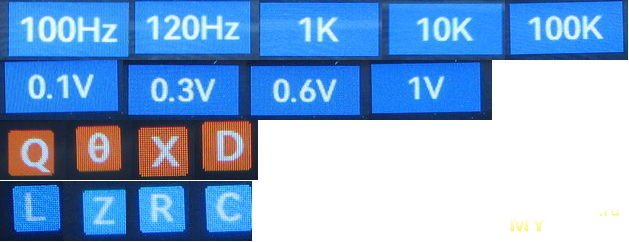

Можно выбрать как частоту измерительного сигнала, так и амплитуду.
В нижней строке экрана отображаются две дополнительные величины, которые выбираются долгим нажатием на качельку влево и вправо. Думаю, что такое R, L, С и Z объяснять не нужно, равно как и реактивное сопротивление X, dissipation factor D, добротность Q и угол сдвига фазы θ. Если я не ошибаюсь, то все эти настройки сохраняются при выключении, а дополнительные величины еще и индивидуальны для каждого подрежима R/L/C


Следующий режим — scan. в нем элемент проверяется последовательно на всех частотах. Можно задать амплитуду сигнала

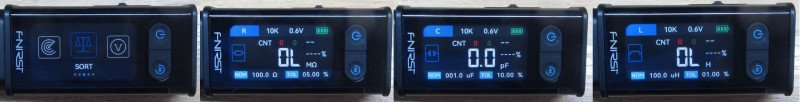

Далее режим сортировки. Можно задать номинал и процент отклонения. К сожалению, задается только основная величина, например емкость — не вопрос, а еще и по ESR сортировать — нельзя.

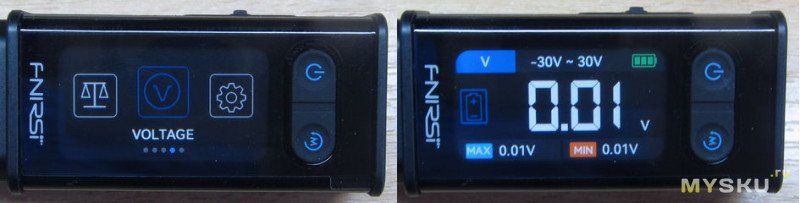

Следующий режим — вольтметр

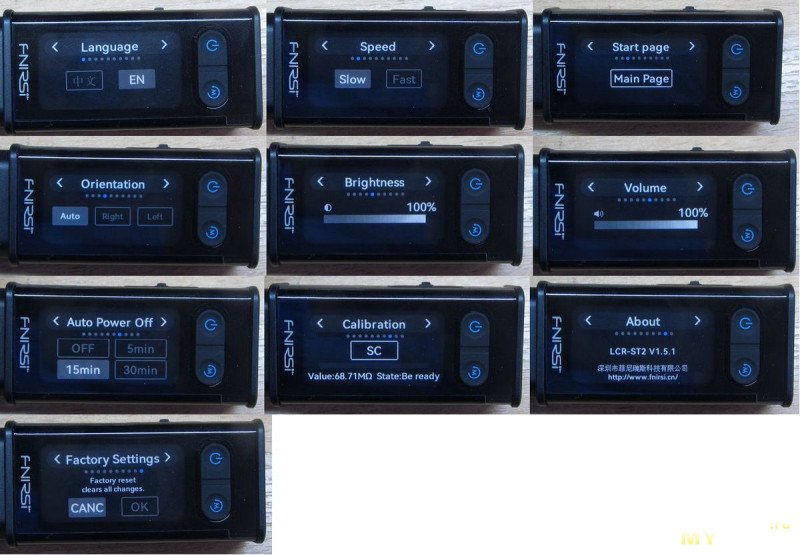

Ну и последний пункт меню это настройки

Проверим точность

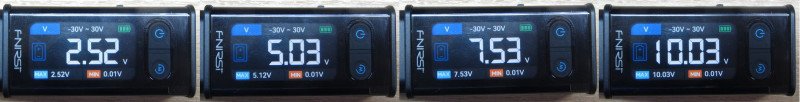

Напряжение. Хотелось бы лучше, но этот прибор как будто не совсем про напряжение.

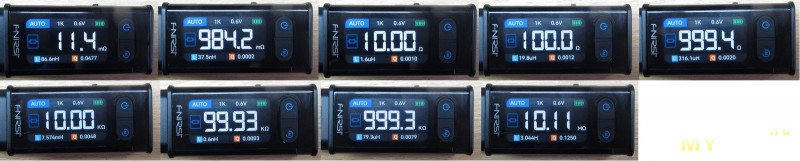

Сопротивление

По емкости на эталоне 15.5нФ показал 15.35нФ

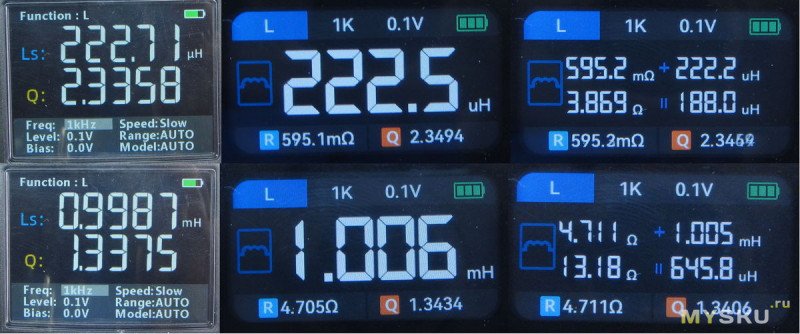

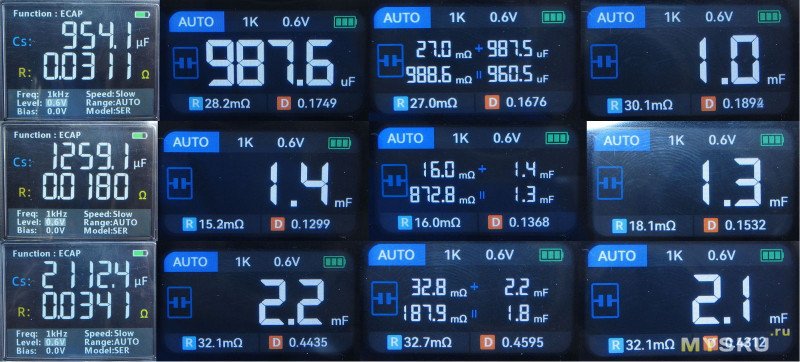

Далее сравним емкости и индуктивности с RCL от Zoyi. И там и там подключение Кельвинами, а для фнирси последняя картинка при измерении емкостей это измерение пинцетом, на индуктивностях разницы практически не было, даже не фоткал. Пинцетом как будто бы даже ближе к Зое. Кто точнее не ясно, поверенного прибора или эталона у меня нет.

Резюмируя. В целом по-моему очень годно. Немного неточно по напряжению — хотелось бы иметь возможность калибровки, но это и не основная его функция, и в большинстве случаев такая точность достаточна. Для полного счастья мне не хватило проверки стабилитронов/светодиодов — можно было бы старый пинцет убрать в дальний угол, а так останется еще в работе. По-моему высоковато потребление — разбирать честно говоря не хочется, но по работе то что я вижу — вот я полдня побаловался пока обзор писал — и уже с полного заряда осталась одна палка из трёх. С другой стороны им же целый день работать и не нужно, а большой акум это лишний вес и объём. Туда же и яркость подсветки — можно было бы и поярче, но для помещений достаточно, а на улице им работать вроде как и не нужно. И батареи на дольше хватит. Зато углы обзора шикарные. Прозвонка очень порадовала. Можно было бы сам пинцет сделать чуть пожестче — немного туда-сюда играет.

В общем на этот раз Fnirsi по-моему выпустили очень качественный продукт. А для тех кто хочет купить у нас есть купон FNSCD332 дающий пару баксов скидки
