Продвинутый пинцет для ремонта электроники: обзор измерителя ALIENTEK LT1 LCR

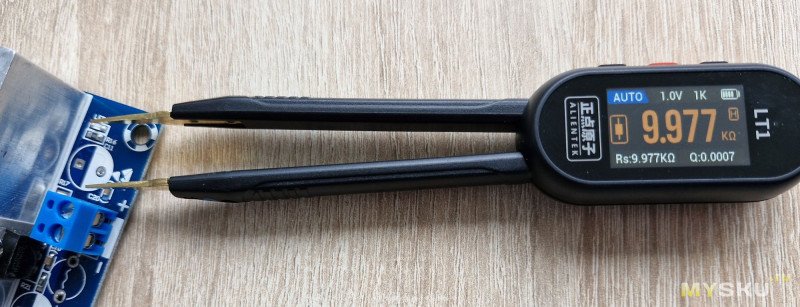

Для ремонта и диагностики электроники, помимо мультиметра и осциллографа, неплохо иметь измерительный пинцет для проверки небольших деталей поверхностного монтажа (да и выводных тоже) прямо на печатной плате. Сегодня рассмотрим как раз такой прибор от китайского производителя ALIENTEK. Производитель помимо LCR-метра добавил дополнительных полезных возможностей (вольтметр, генератор сигналов, сброс результатов измерения на ПК в виде таблицы). Любительский обзор доступного «умного» пинцета LT1 под катом.

Как всегда, начнем обзор с заявленных характеристик продукта.
Технические характеристики
Тип товара: LCR измеритель SMD компонентов в виде пинцета
Дисплей: цветной IPS, диагональ 1.14″, 240х135 точек
Управление: механические кнопки
Диапазон измерения емкости: 1pF — 25mF
Диапазон измерения индуктивности: 1μH — 25H
Диапазон измерения сопротивления: 10mΩ — 10MΩ
Точность измерений: 0,5-5% в зависимости от частоты и диапазона
Дополнительные параметры: ESR, EPR, Rs, Rp, Cs, Cp, Ls, Lp, D, Q, X, Z
Измерительный сигнал: синусоидальный 1 кГц
Уровень тестового сигнала: 0,1/0,3/0,6/1 В
Частота тестового сигнала: 100 Гц, 120 Гц, 1 кГц, 10 кГц
Измерение напряжения: DC -5...+5 В (±0.05 В)
Генератор: 4 формы, 10 кГц (синус 100 кГц) 3 В амплитуда
Обновление прошивки: поддерживается
Аккумулятор: 3,7 В, 400 мАч
Зарядка: Type-C, 5 В и 1 А, время работы 5 часов
Масса: 43 г.
Размеры: 148х28х17 мм
Официальный сайт

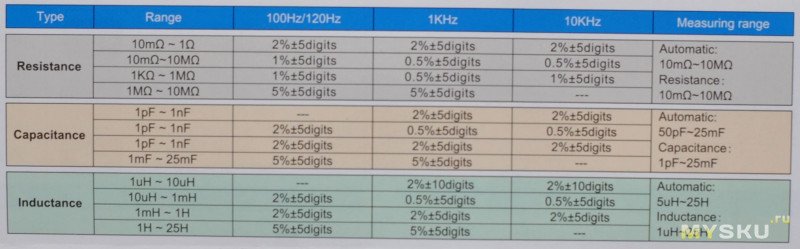

Таблица точности прибора по компонентам:

---

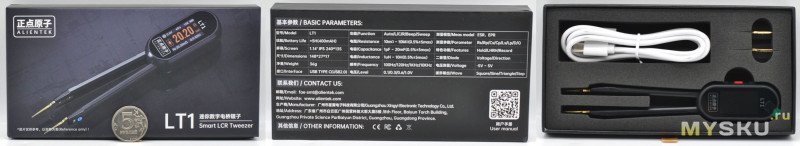

Коммерческая упаковка:
Изготовлено в Китае.

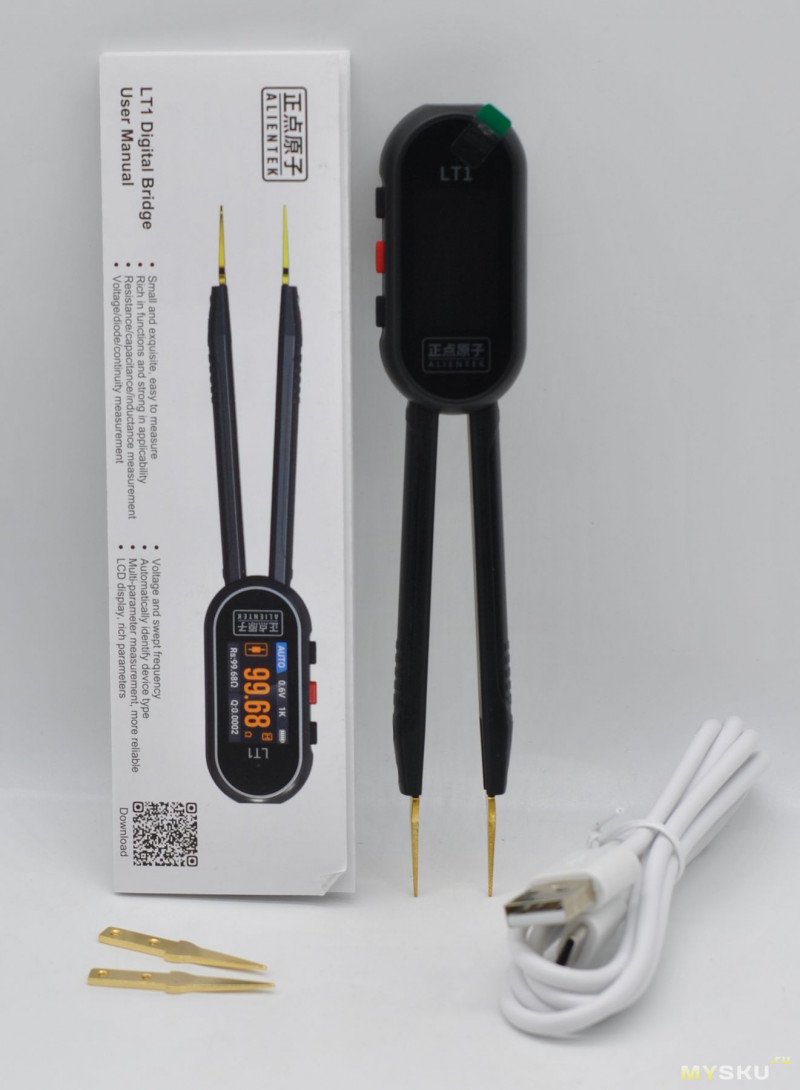

Комплект поставки (не хватает кейса для хранения, придется в коробке):

• Пинцет LCR LT1
• Сменные немагнитные наконечники (толщина 1,5 мм, крепление 2 винта)
• Кабель для зарядки и передачи данных Type-C
• Руководство пользователя (английский)

Полную инструкцию и новую прошивку (она уже есть) можно скачать на официальном сайте.

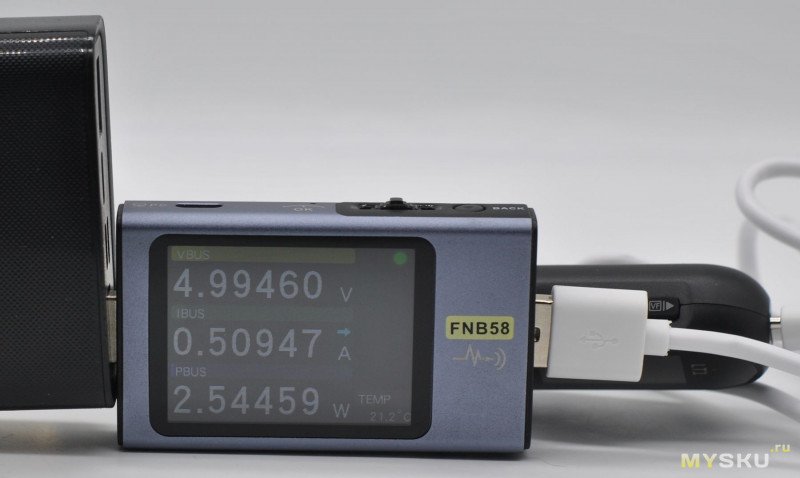

Зарядный ток:
Автономность 5 часов, если долго лежит — начинает пищать, пока не возьмешь в руки и продолжишь работу или выключишь.

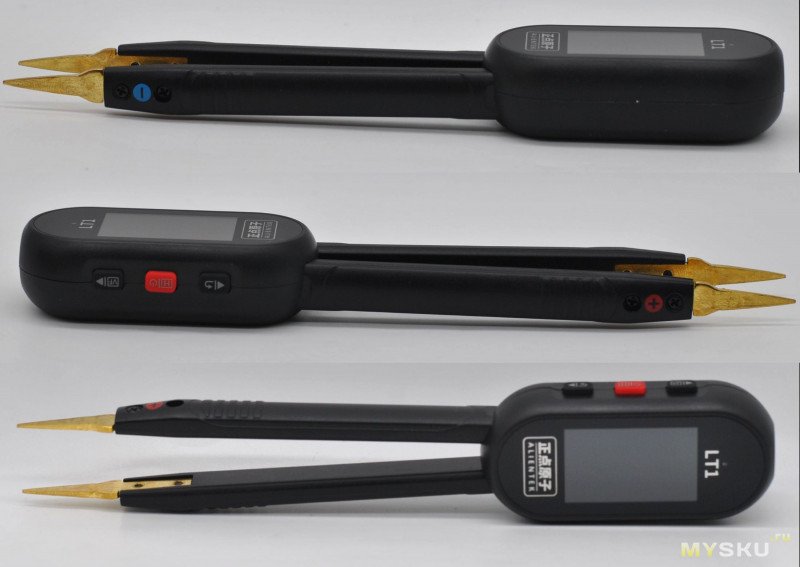

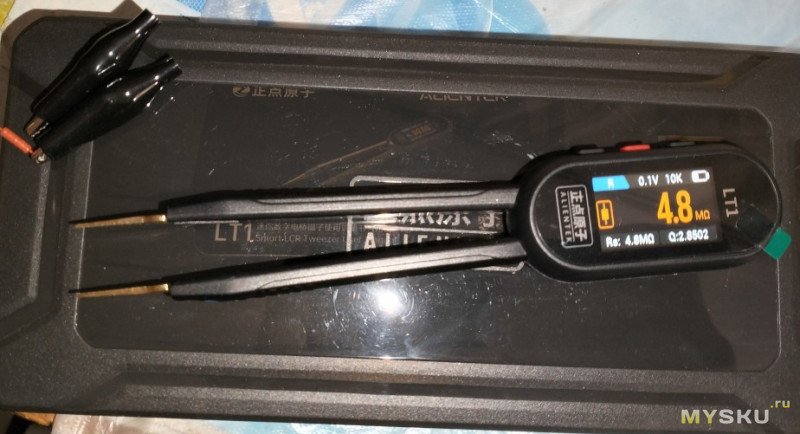

Внешний вид
Прибор выполнен в виде пинцета с утолщенной верхней пластиковой частью, где размещена электроника, аккумулятор и экран. Три кнопки для управления (и этого достаточно). Плюс промаркирован для вольтметра.
Измеренная масса 41 г.

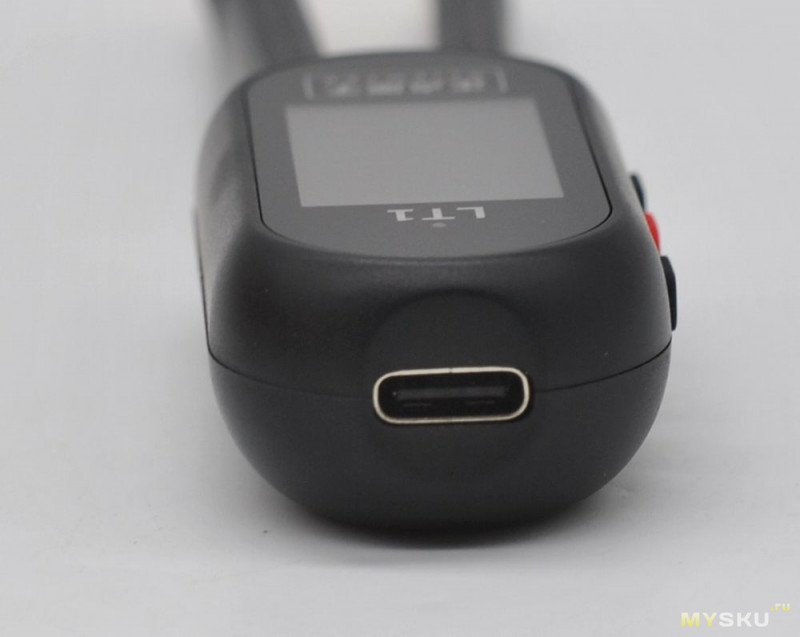

Зарядный порт (он же и для ПК USB2.0) в торце:

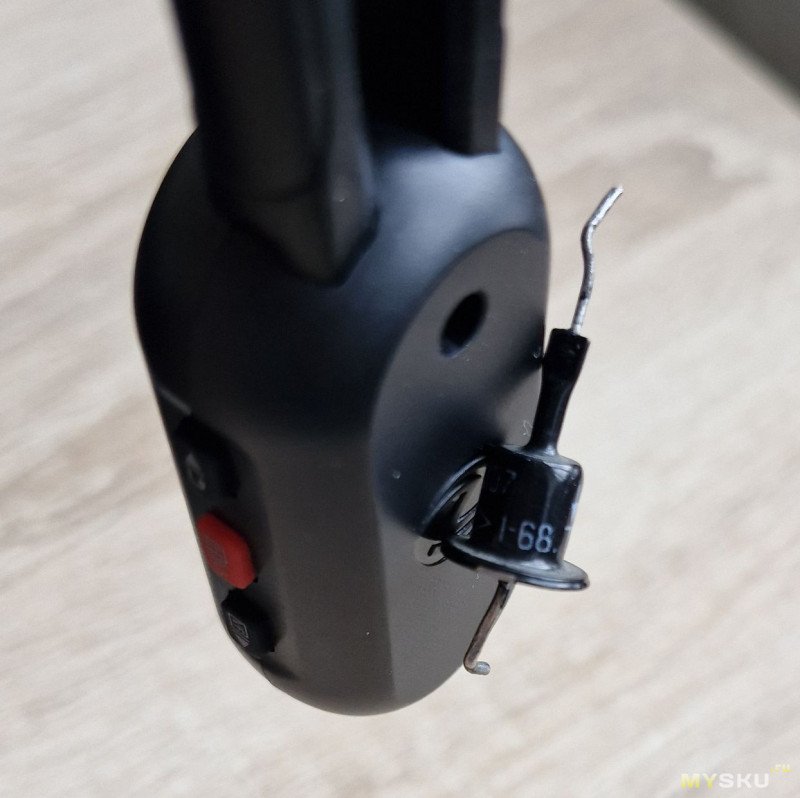

Задняя часть магнитная (удерживает приличного размера детальки):

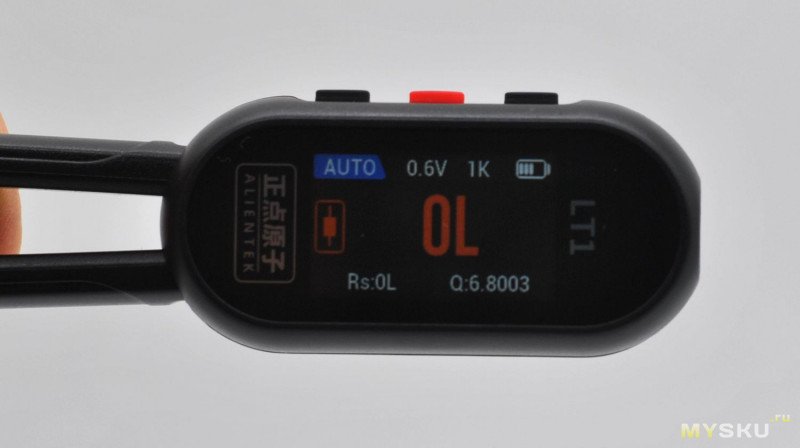

Физические размеры цветного дисплея 26х16 мм. У него хорошие углы обзора, крупный шрифт основных данных, и изображение поворачивается в нужную сторону по гироскопу (можно это отключить и сделать под правшу или левшу).

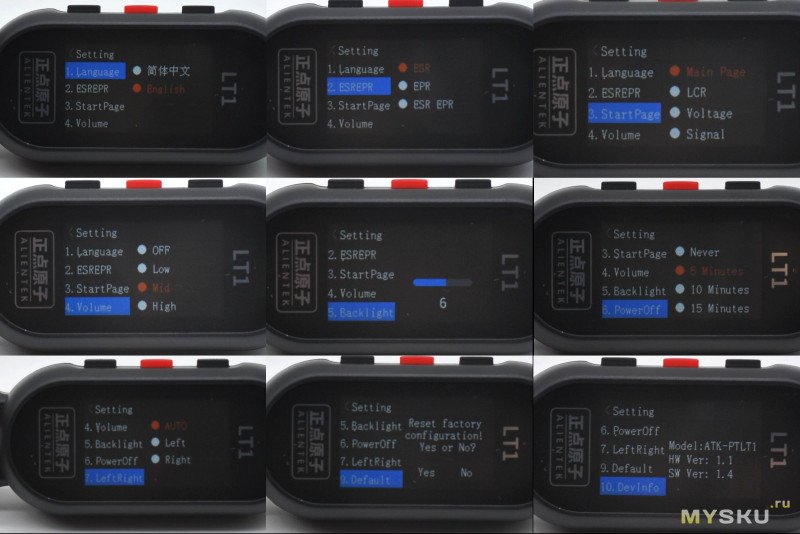

Меню прибора (калибровки нет, но у меня старая прошивка):

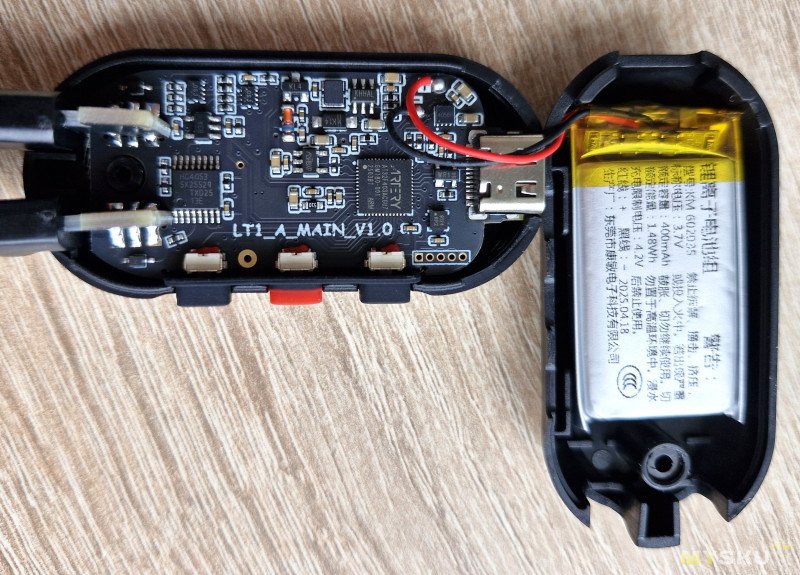

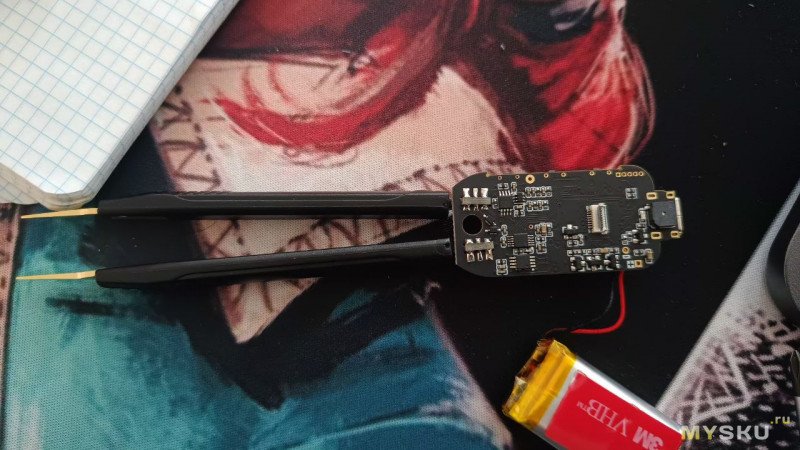

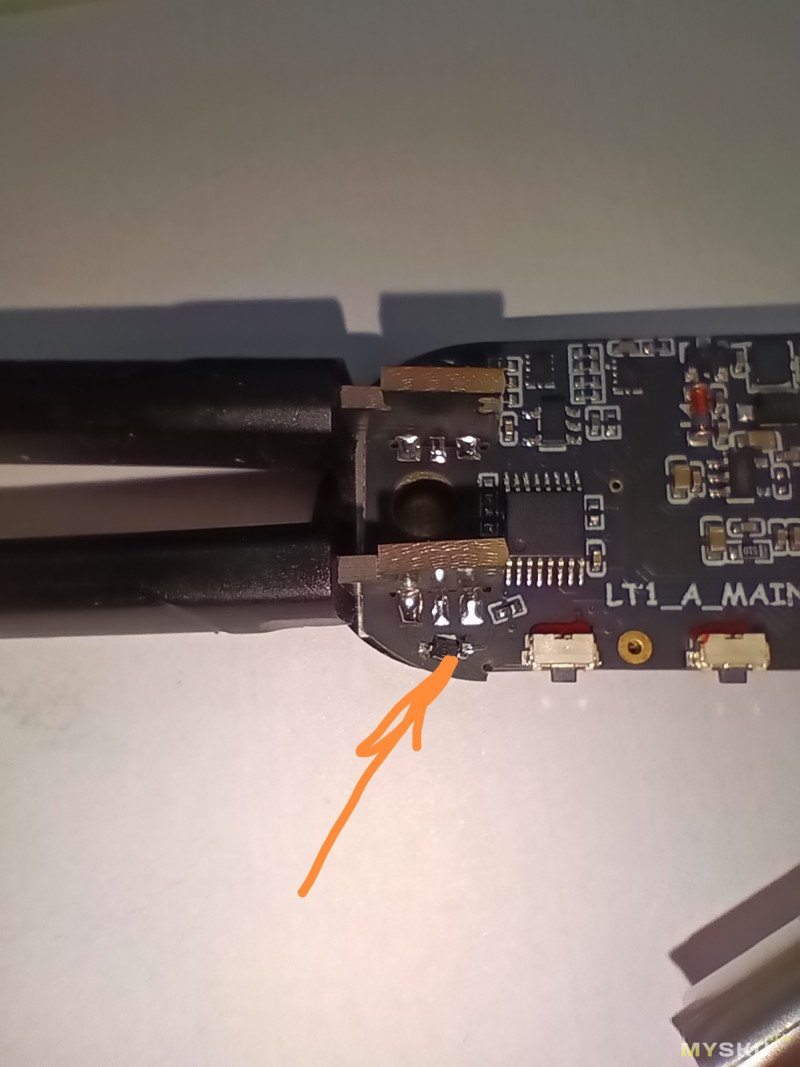

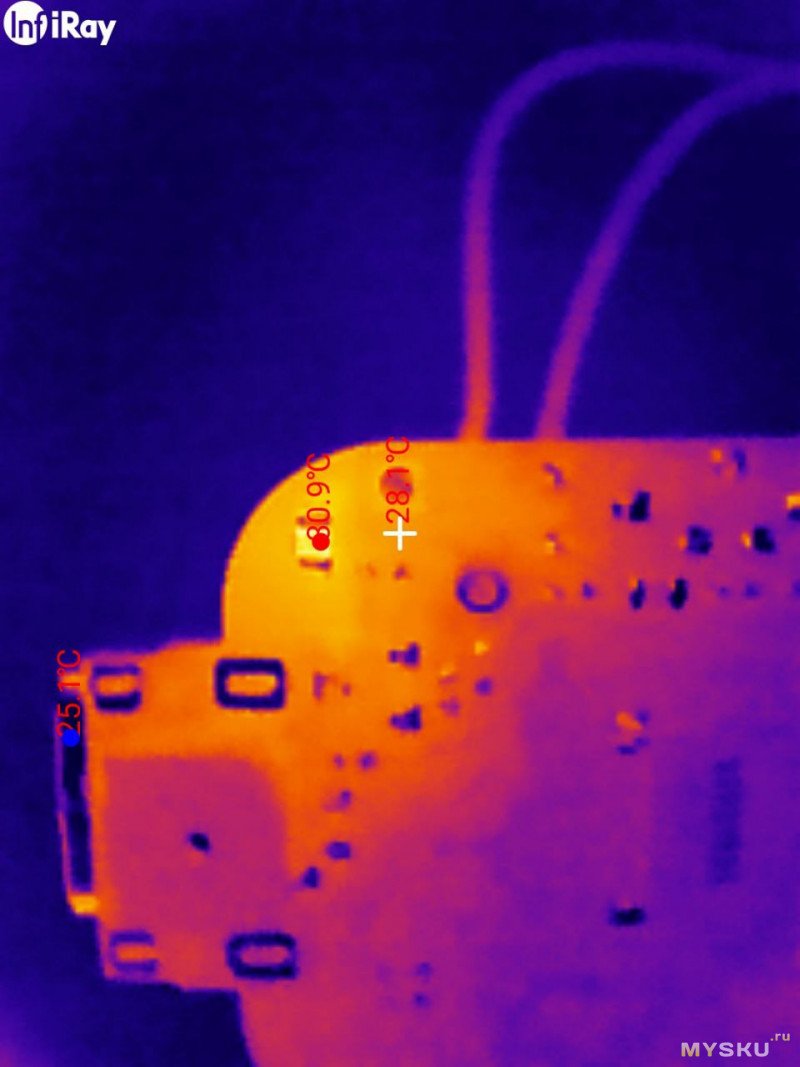

Внутренности
В работе
Время загрузки 4 сек. Заставку при включении можно изменить на свою.
У ALIENTEK LT1 несколько режимов работы: Измеритель LCR — Вольтметр — Генератор сигналов — Свип тон — Настройки.
Рассмотрим возможности последовательно.
LCR

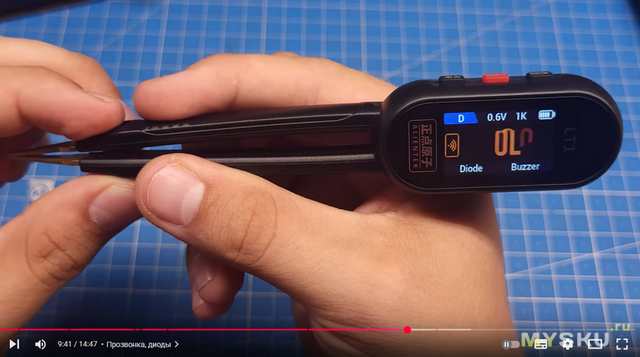

Стартует пинцет в авто режиме измерений, но лучше выбрать тип компонента, дело пойдет быстрее. Звуковые извещения имеются. Оперативно регулируется частота измерительного сигнала (100 Гц, 120 Гц, 1 кГц, 10 кГц) и напряжение (0,1/0,3/0,6/1 В).

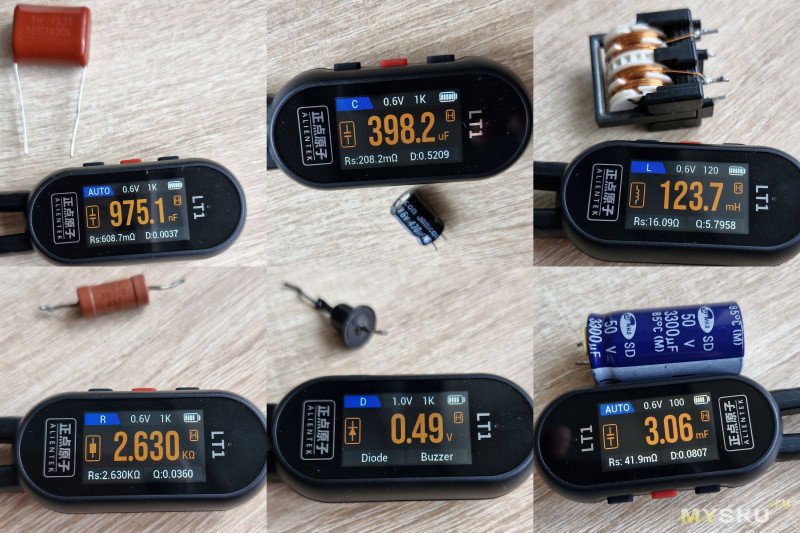

Типовые измерения компонентов для примера:

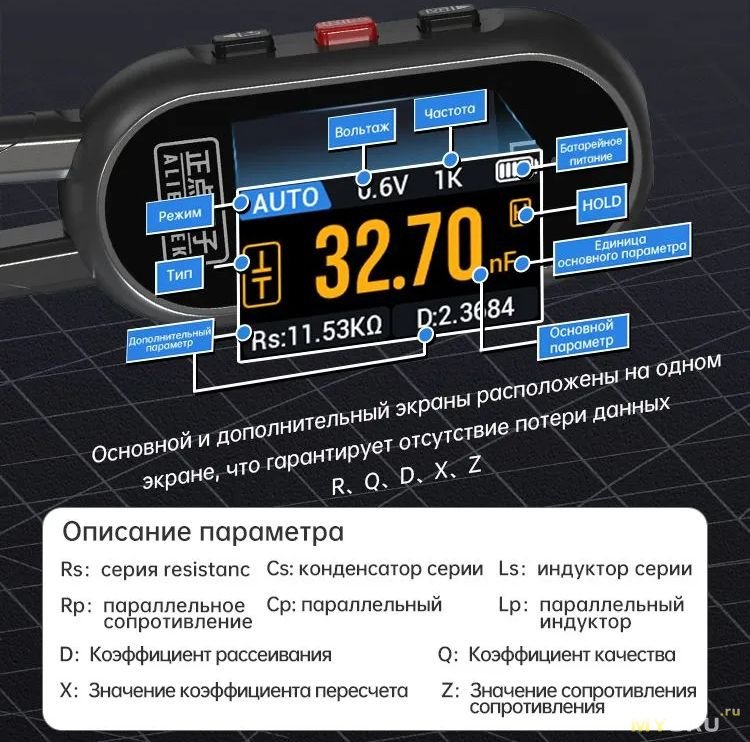

Дополнительные величины при измерении (рассеивание, добротность, комплексное сопротивление, мнимое сопротивление):

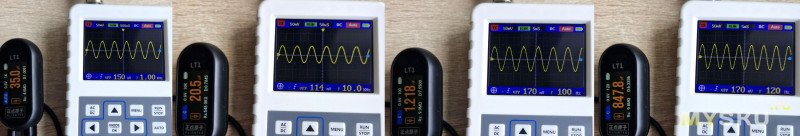

Измерительный сигнал на разных частотах:

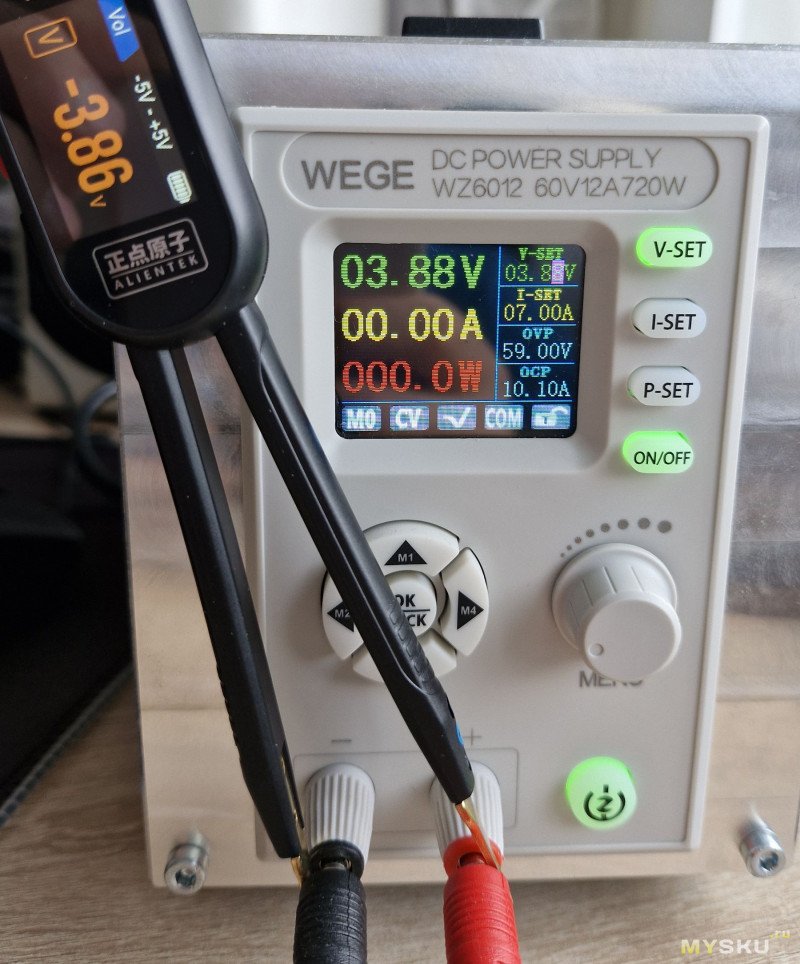

Вольтметр (до 5 В)

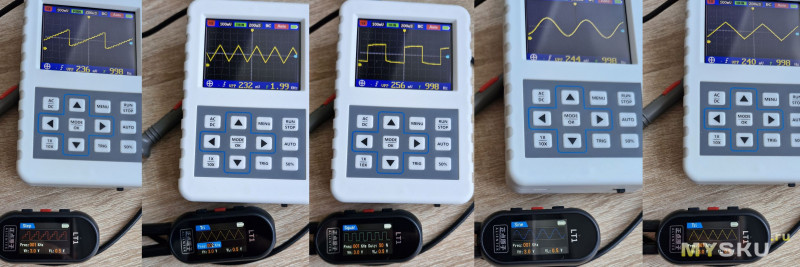

Генератор
Синус 100 кГц, остальное 10 кГц.
Свип тон
На примере электролита.

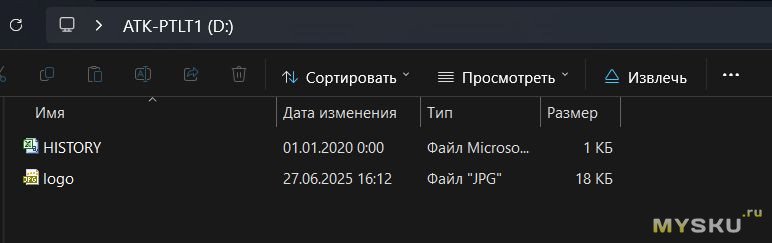

При подключении к ПК (драйвера не нужны) появляется диск с файлом History.csv, там таблица с данными измерений по величинам. Чтобы измерение туда попало, нужна нажать HOLD (красную). Там же заставка на лого.

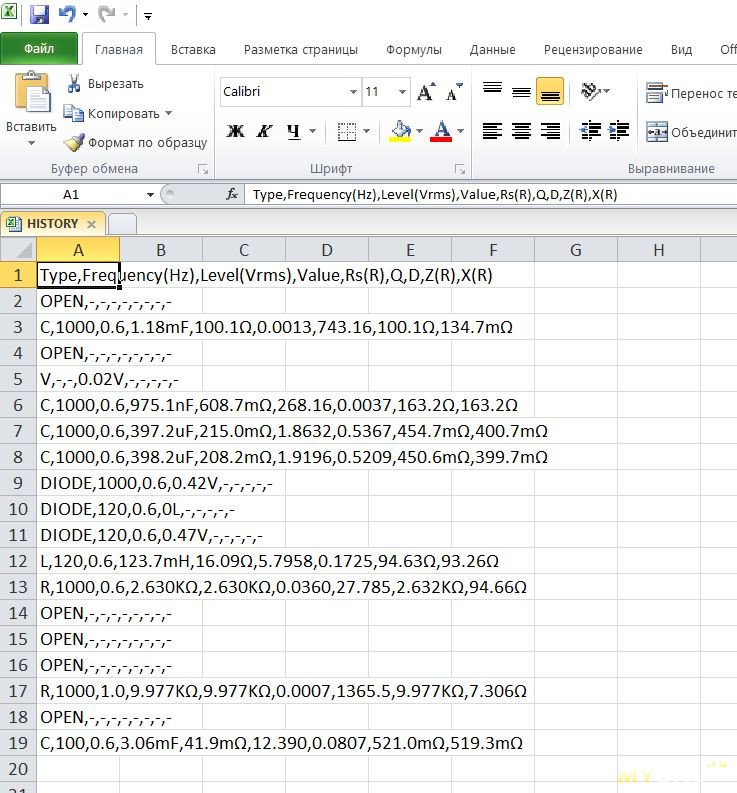

Таблица:
Будет полезно при сортировке кучи деталей.
Заключение
ALIENTEK LT1 LCR удобный инструмент, который существенно упрощает процесс диагностики и ремонта электронных устройств. Благодаря продуманной конструкции и дополненному функционалу, измерительный пинцет становится помощником для работы с smd деталями как для опытных мастеров, так и для начинающих электронщиков.
Тут в отличие от приснопоминаемого Fnirsi (LCR-ST1) есть генератор, вольтметр и свиптон, да и диапазоны измерения пошире и автоматический поворот дисплея.
Считаю: за эти деньги отличный прибор.
На али дороже.
Спасибо за внимание. Удачных покупок!
