Набор для сборки павербанка 45Вт на 4х21700 без пайки

Возникла потребность недорого и с минимальными трудозатратами продлить время работы без сети офисного ноута с максимальным потреблением 45 Ватт. Обозреваемый комплект соответствовал требованиям. Во время распродажи, с купоном и монетами обошелся в 8,8 долларов — за полную цену он выглядит уже не так привлекательно. Однако у сабжа есть неоспоримый плюс — конструкция позволяет довольно легко менять ячейки, а значит можно продлевать работу устройства на почти неограниченный срок, были бы только аккумы под рукой

Набор приехал в коробке, помятость которой не внушала оптимизма по поводу сохранности компонентов. Однако, внутри все было замотано в большой жмут пупырки и осталось целым.

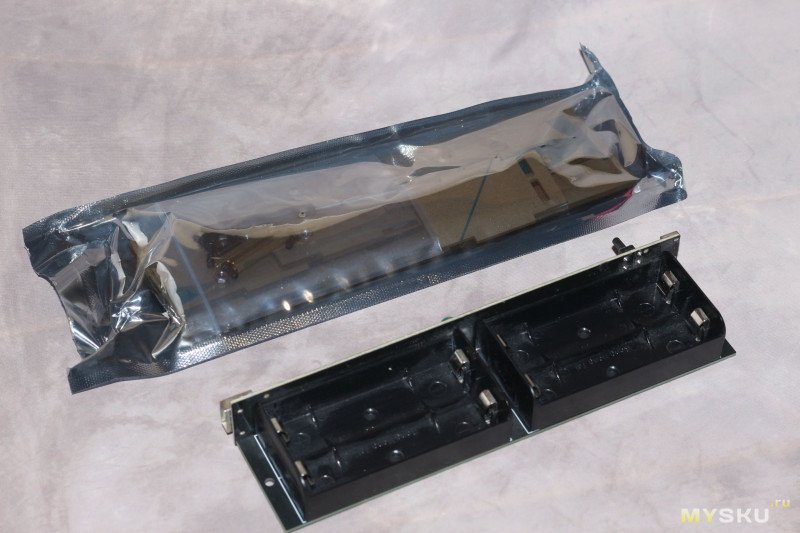

Два антистатических пакета — в одном плата (да, была в пакете, но он до фотосессии не дожил) в другом — стенки корпуса из акрила и винтики/гаечки/стойки.

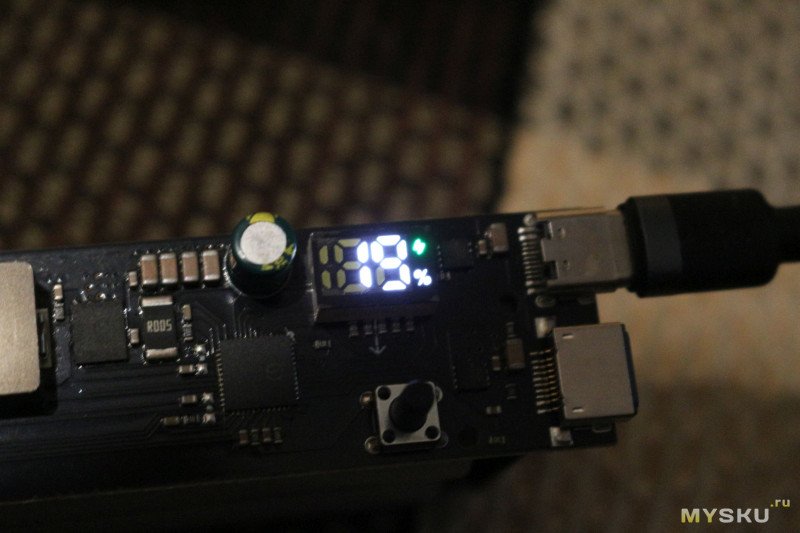

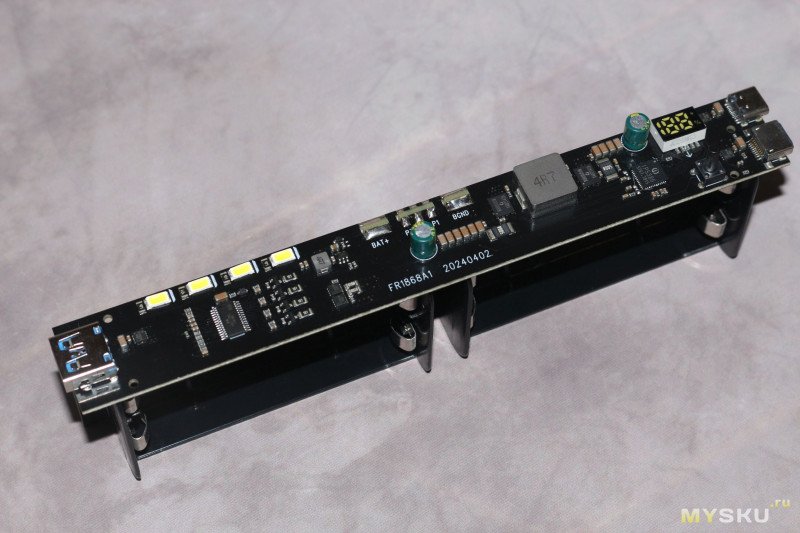

Плата сразу припаяна к холдерам. Порты: USB-A на выход, Type-C — вход/выход, LIgthning — только вход. Есть небольшой матричный LED дисплей и четыре SMD светодиода для работы в режиме светильника.


Основные микросхемы:

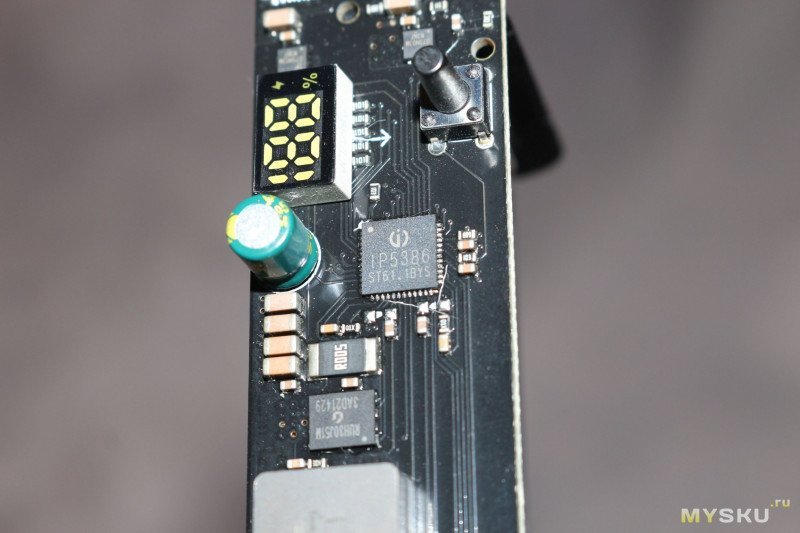

Контроллер IP5386 (даташит)

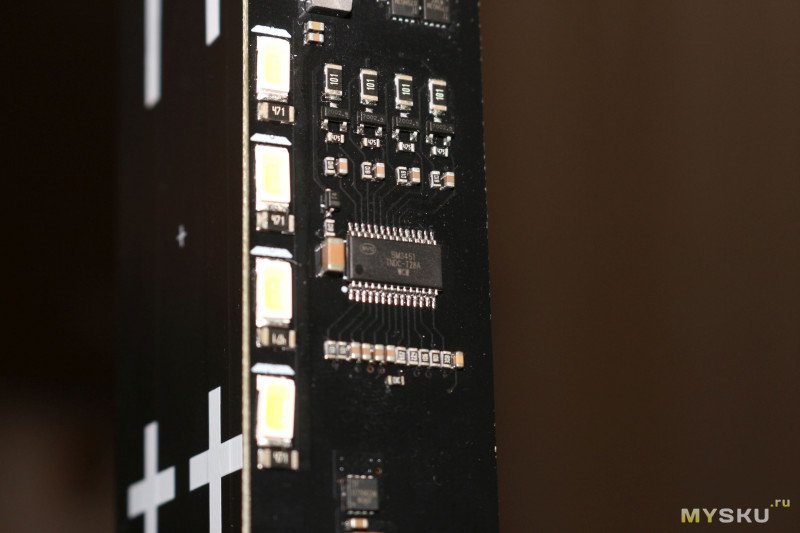

BMS BM3451TNDC-T28A (даташит)

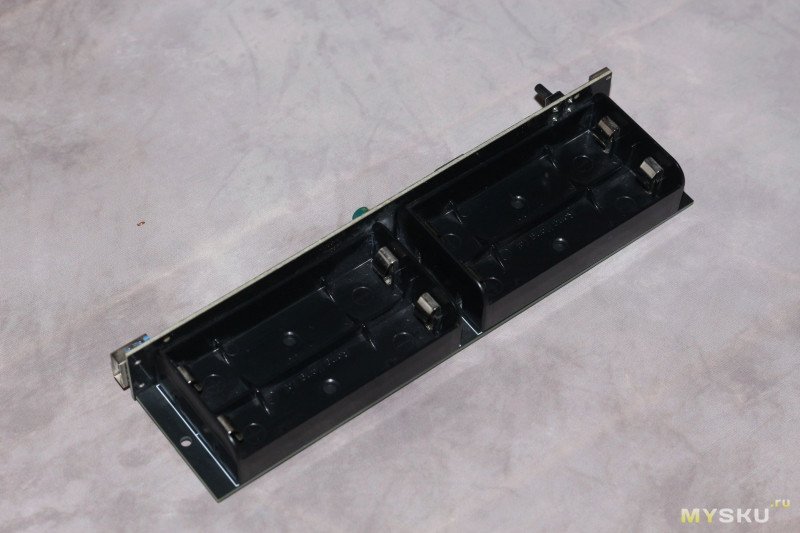

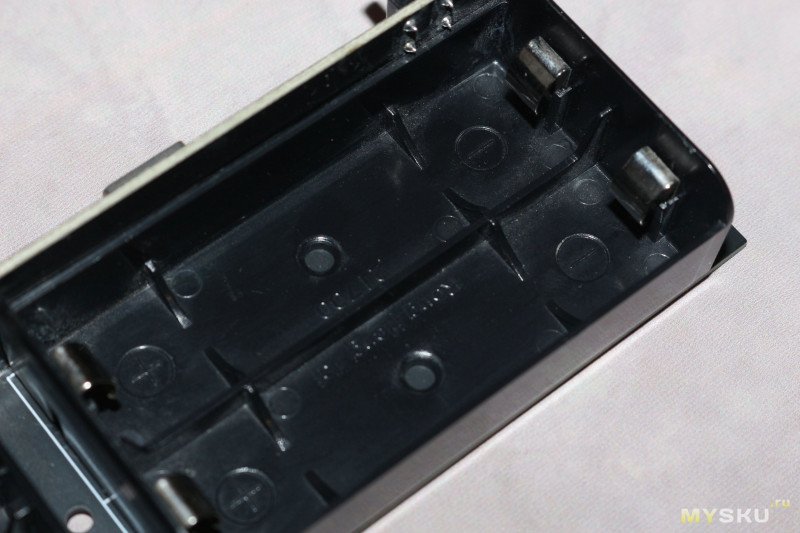

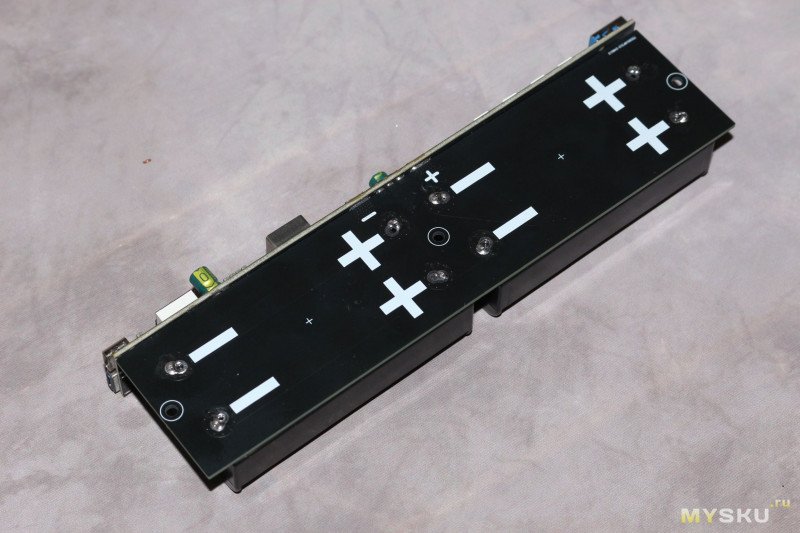

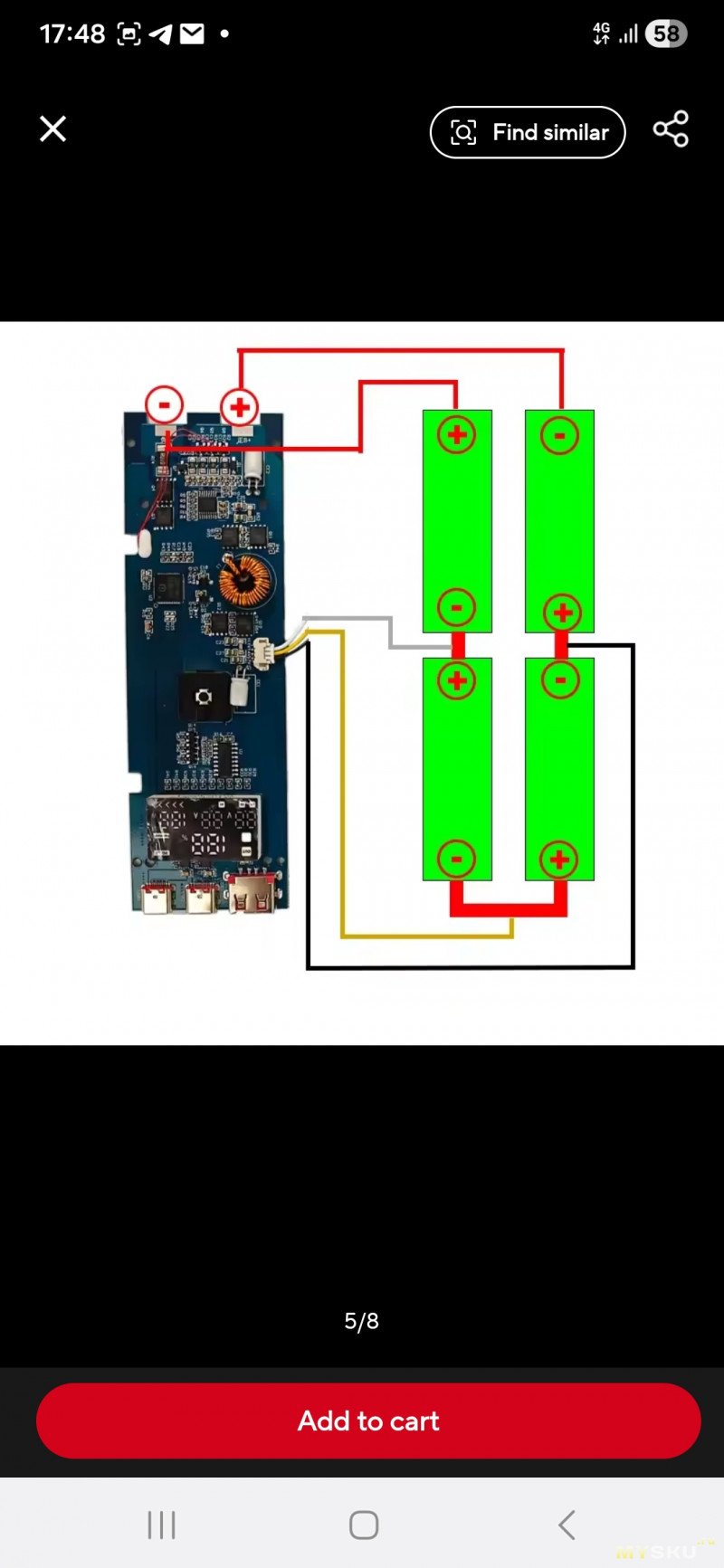

Холдеры под ячейки 21700. Контакты симметричные, поэтому надо внимательно следить за полярностью. С обратной стороны нанесены дополнительные большие обозначения, какой стороной устанавливать аккумы.


В целом сборка приличная, пайка аккуратная, следов флюса нет.

Важный момент — после установки ячеек павербанк надо инициализировать, подключив зарядку. И так — каждый раз после вынимания/установки аккумуляторов.

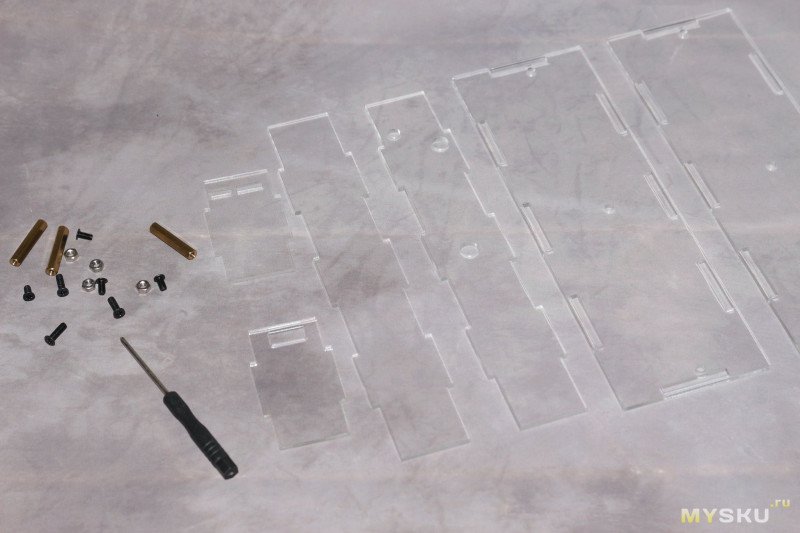

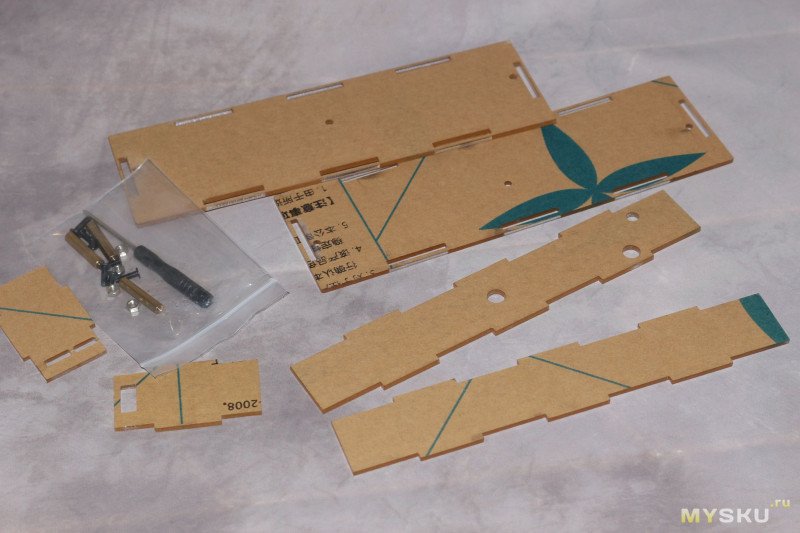

Корпус состоит из нарезанных акриловых панелей толщиной 3мм. Соединяются они через пазы и крепятся к плате на винтах.

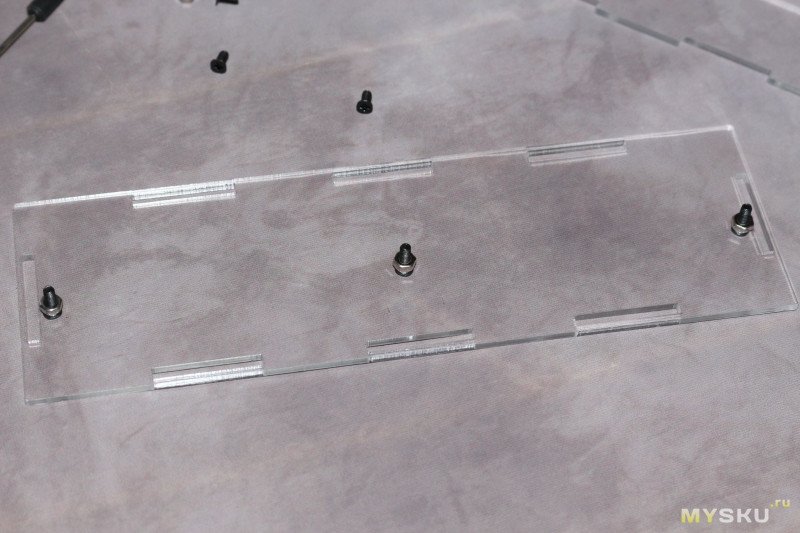

В лоте не указана последовательность сборки корпуса. Поэтому стоит показать чуть подробней. В отверстия на панели, которая прилегает к задней стороне просовываем длинные винты и фиксируем их гайками.

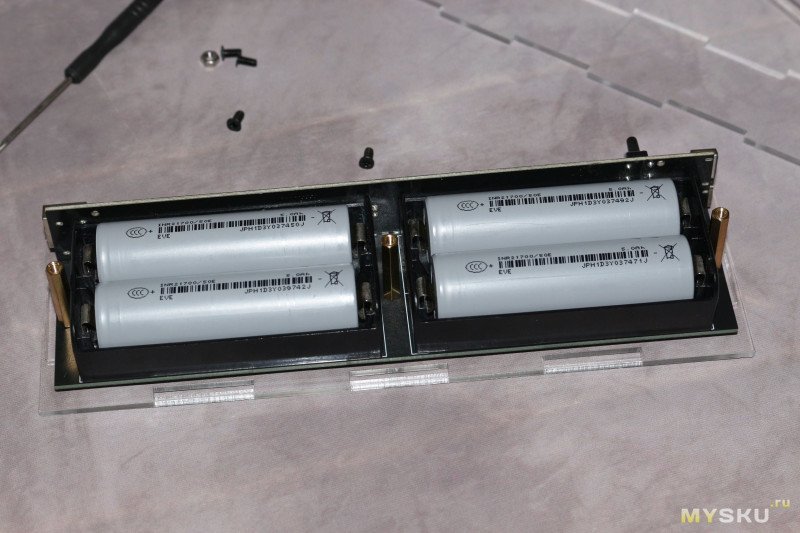

Сверху устанавливаем плату и прикручиваем латунные стойки.

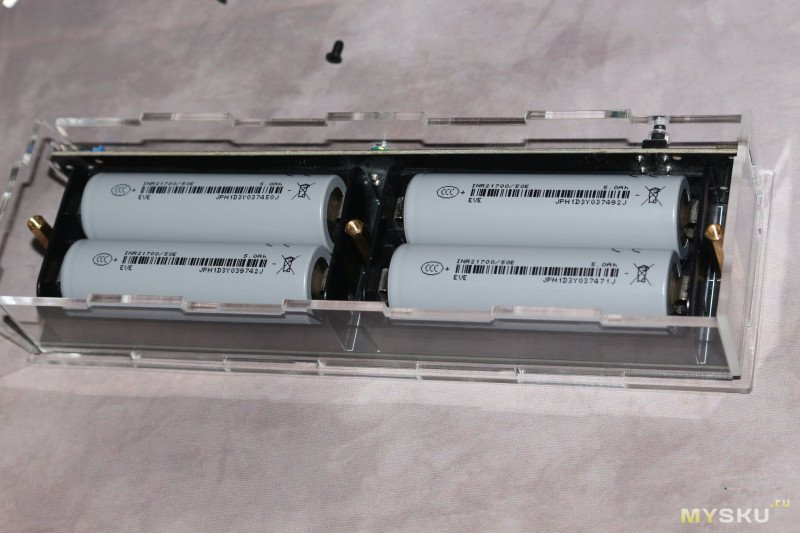

Устанавливаем в пазы верхнюю, нижнюю и боковые панели.

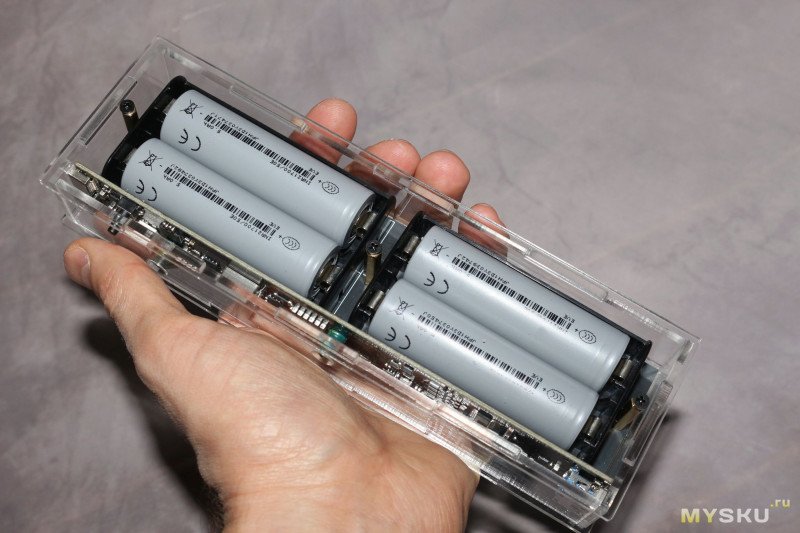

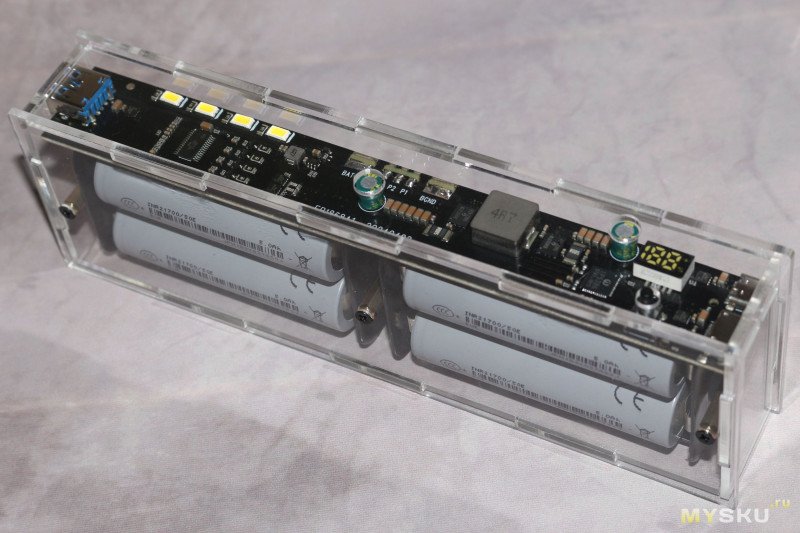

Накрываем оставшейся панелью и закручиваем короткие винты. Павербанк собран.


Габариты устройства 198х63х33 мм. Монтаж и платы, и корпуса предусматривает много пустого пространства, и при более “хозяйственном” подходе павербанк мог бы быть заметно компактней.


Перейдем к практическому применению.
Главное — светильник работает.

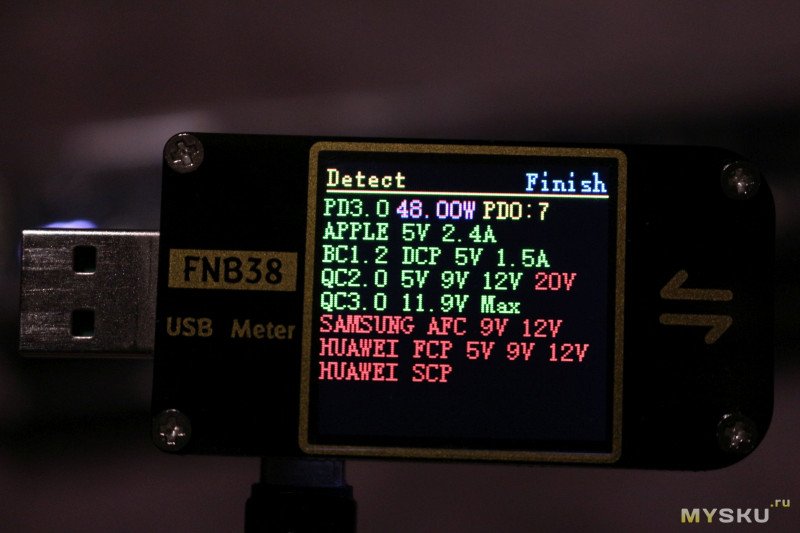

Поддерживаемые протоколы:
USB-A


Type-C

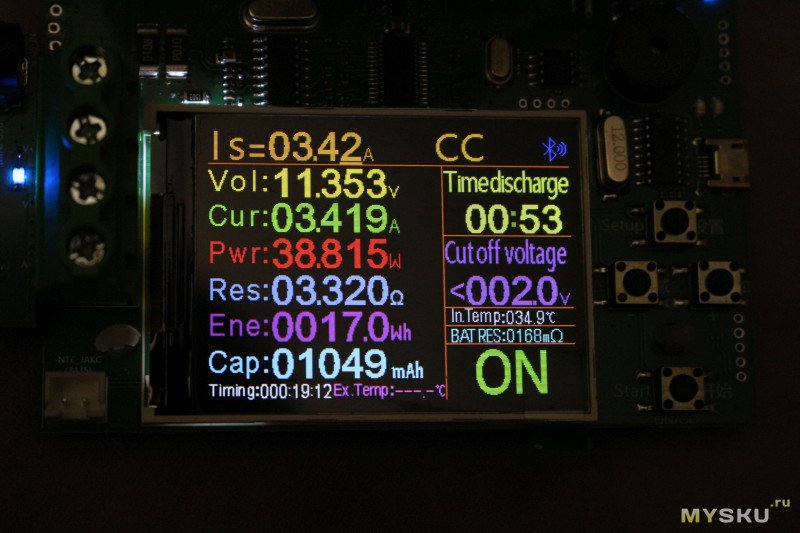

По протоколу QC павербанк ожидаемо отдает чуть больше 36 Вт.


По PD — стабильно 48 Вт.

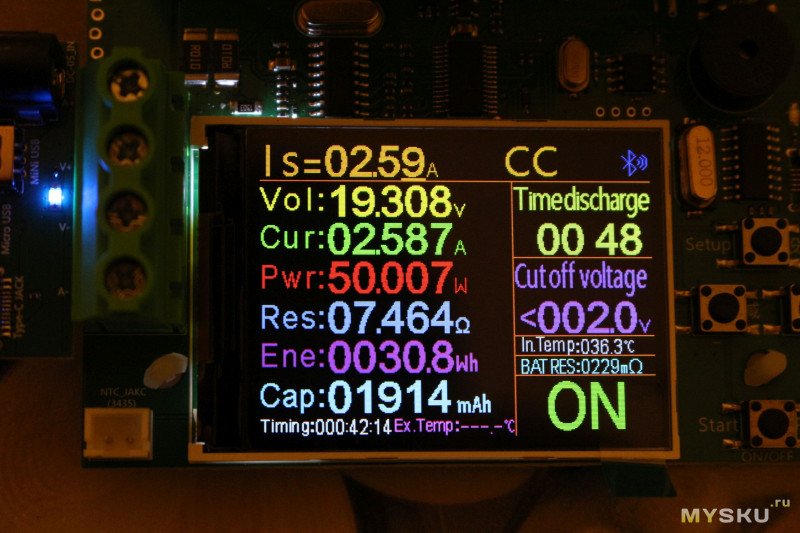

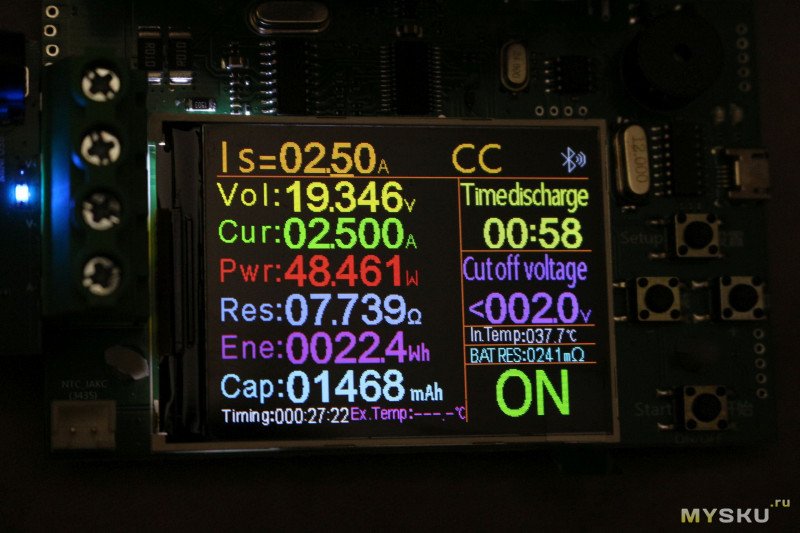

Дальше, если поднимать нагрузку по 0,01 А — можно выжать до 50 Вт.


Но как только нагрузка достигает 2,6 А, начинается вакханалия со скачками напряжения 6-20 В. Почему при этом контроллер не отключает питание, не ясно.

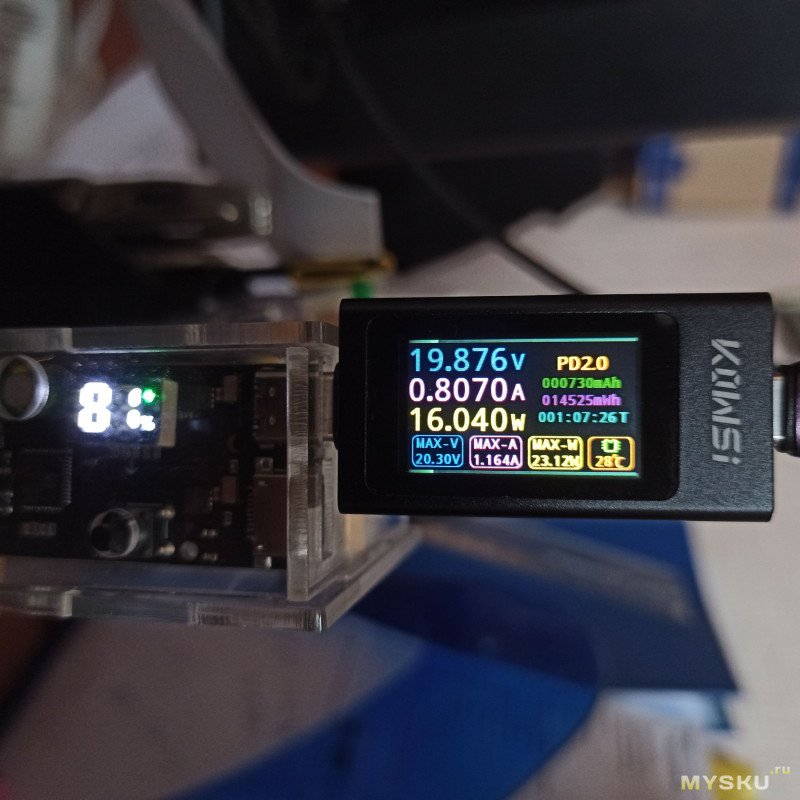

На офисном ноуте с процессором AMD 3050U в режиме Word, Exel, Firefox с 15+ вкладок, Phantom PDF Editor при работе от павербанка с ячейками на 5 Ач, заряд последнего за час падает на 19%.

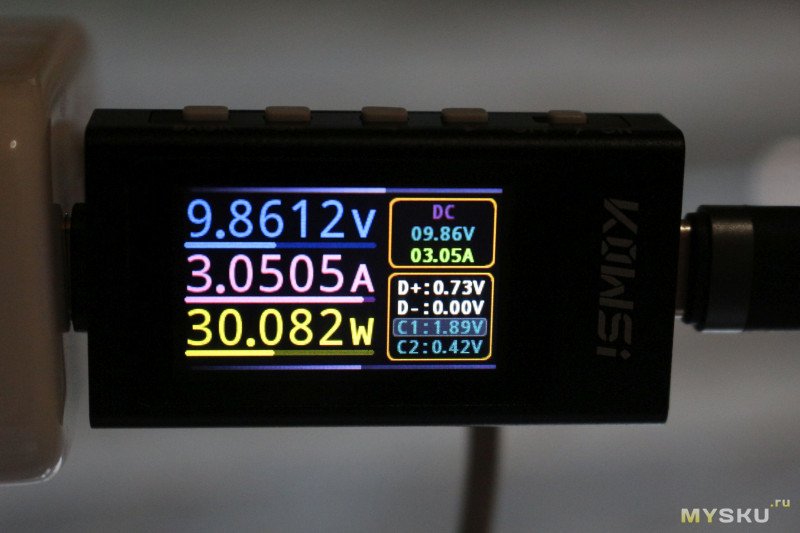

При зарядке павербанк потребляет 30 Вт. Заряд от 20 до 100% занимает 3,5 часа.


Что в итоге. Плюсы: павербанк соответствует заявленным характеристикам, собирается без дополнительных инструментов (отвертка в комплекте), легко менять ячейки. Минусы: конструкция не монолитная, габариты можно было бы сделать поменьше, при определенных условиях в не расчетном режиме работы ведет себя “неправильно”. Цена завышена, но по скидкам брать можно.
