FNIRSI GD-02 Портативный детектор утечки газа 50000PPM , метан, пропан и изобутан.

В доме, где я живу, примерно раз в полгода проводят проверку газового оборудования и вентиляции. И надо же было такому случиться — во время очередной проверки обнаружили утечку газа в месте подключения газовой плиты.

Как говорится, поздно пить «Боржоми», когда почки отказали, но чтобы в будущем не доводить до подобных ситуаций, я решил обзавестись собственным прибором FNIRSI GD-02.


Конечно, он не такой продвинутый, как профессиональные приборы, с которыми ходят газовые инспекторы. Но для бытового использования он вполне подходит: детектор уверенно реагирует на утечку и без проблем показывает наличие газа в месте подключения плиты, пришлось просить мастера что бы он подпустил проверить прибор в месте утечки

FNIRSI GD-02 — это портативный детектор горючих газов, предназначенный в первую очередь для поиска утечек в быту. Прибор умеет обнаруживать метан, пропан и изобутан, то есть именно те газы, с которыми чаще всего сталкиваются в квартирах, домах и на дачах.

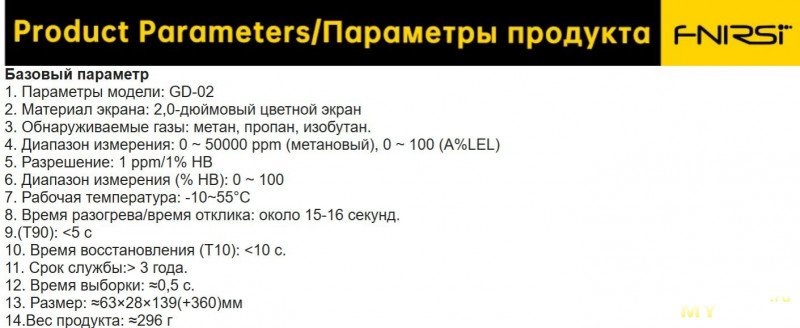

Характеристики с сайта продавца

Так как конфорку мне уже отремонтировали и утечек в ней нет, то я решил сделать немного подробных фотографий для обзора, сделать пару тестов, а также разобрать прибор, для полного понимания как FNIRSI GD-02 работает, что внутри и насколько можно ему доверять.

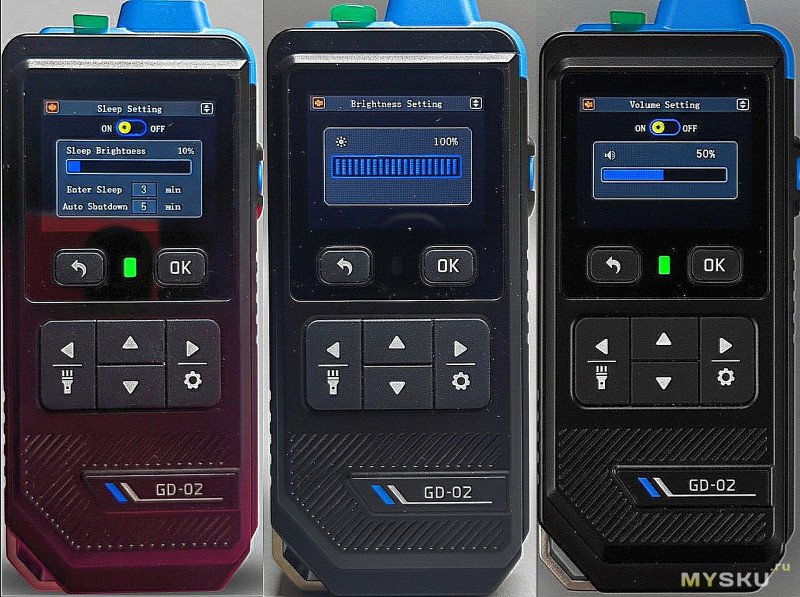

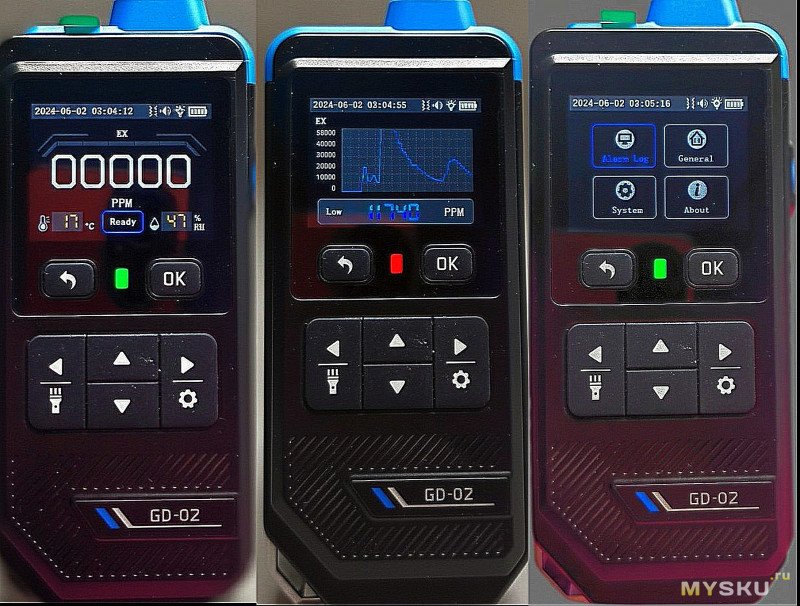

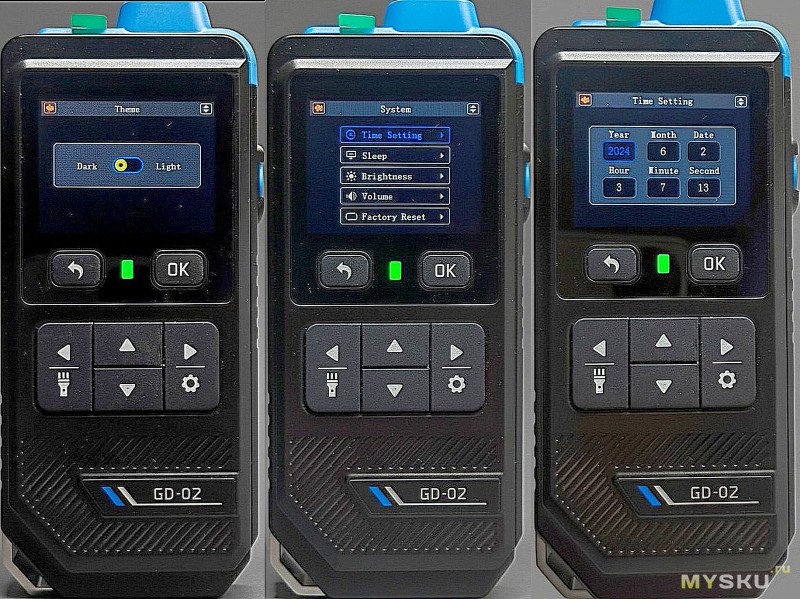

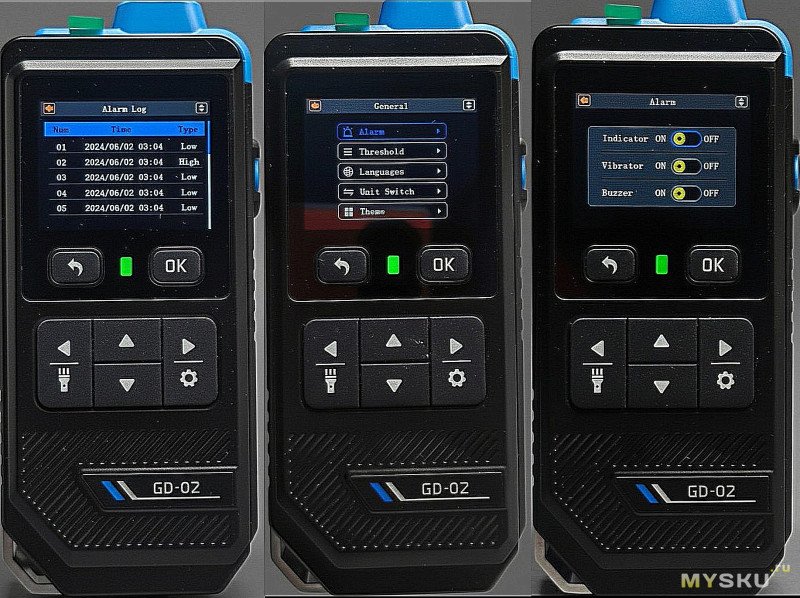

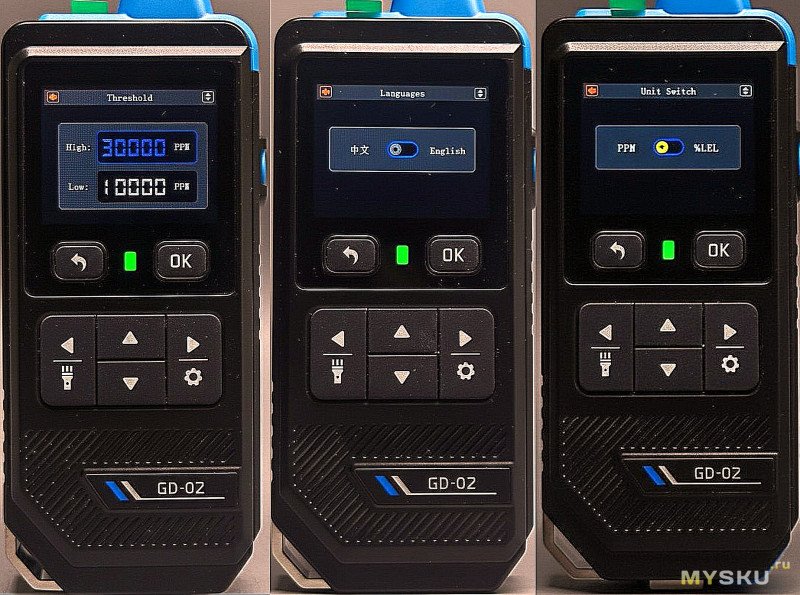

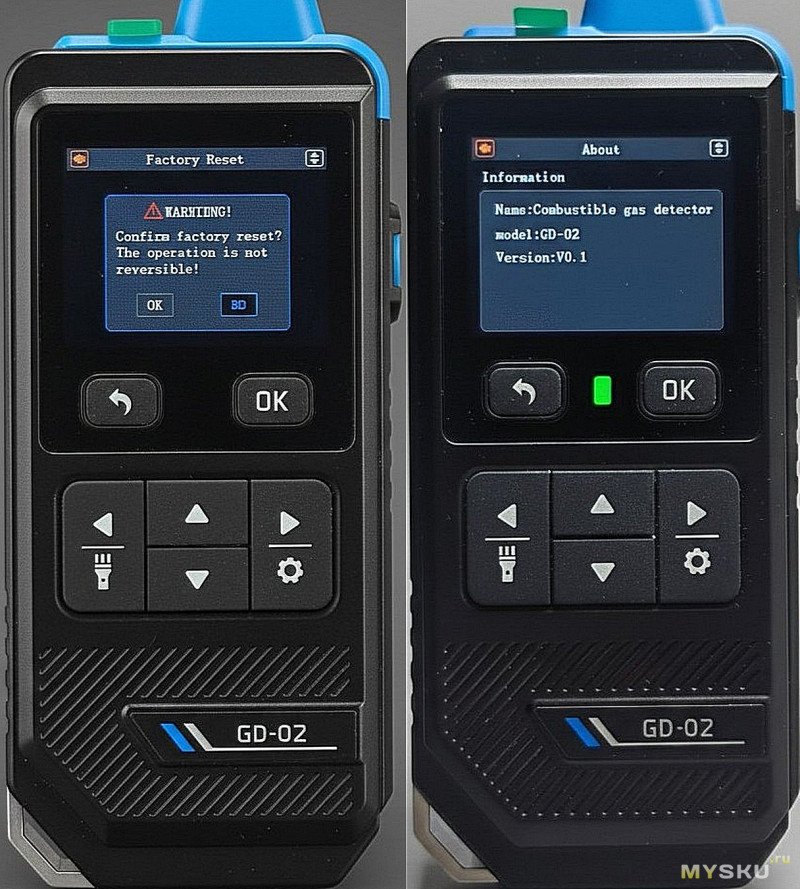

Полный набор фотографий меню FNIRSI GD-02

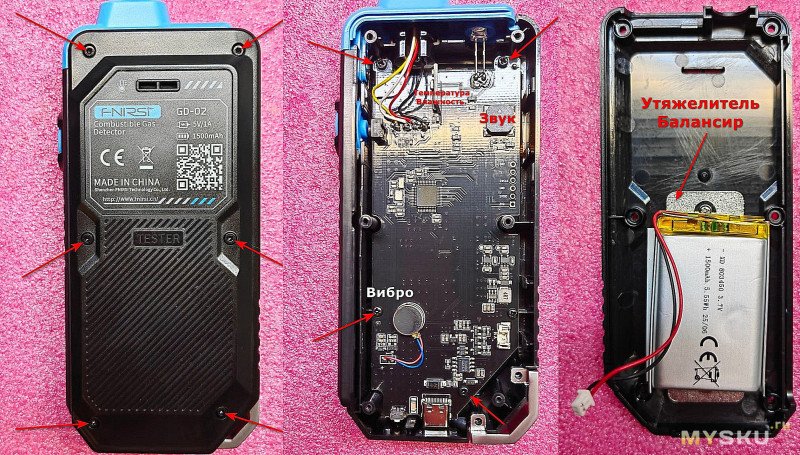

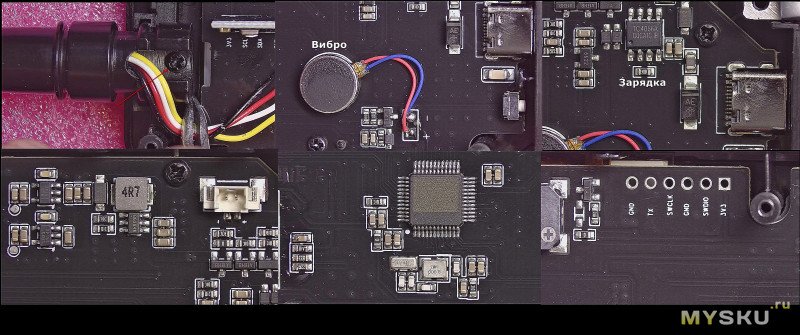

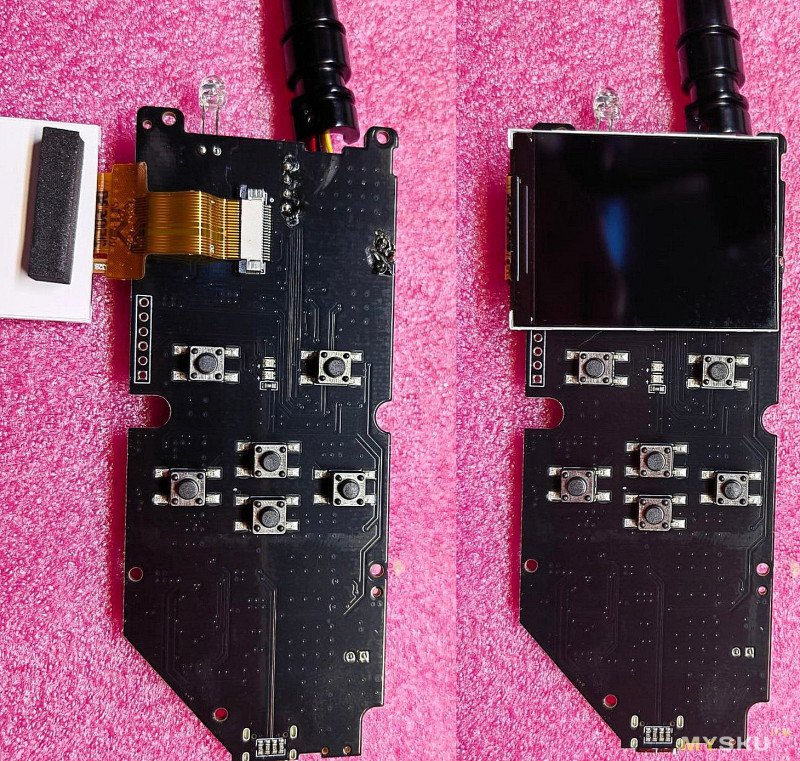

Внутренний мир

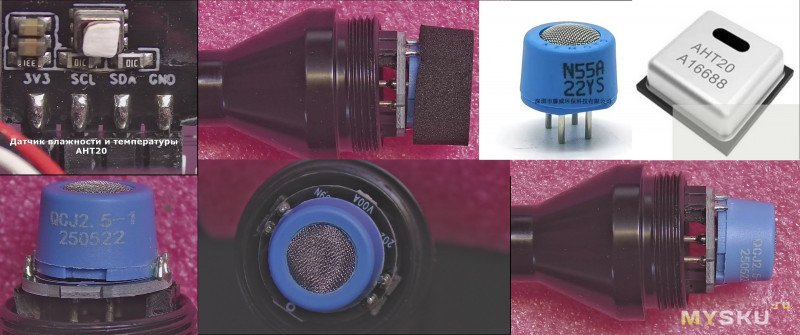

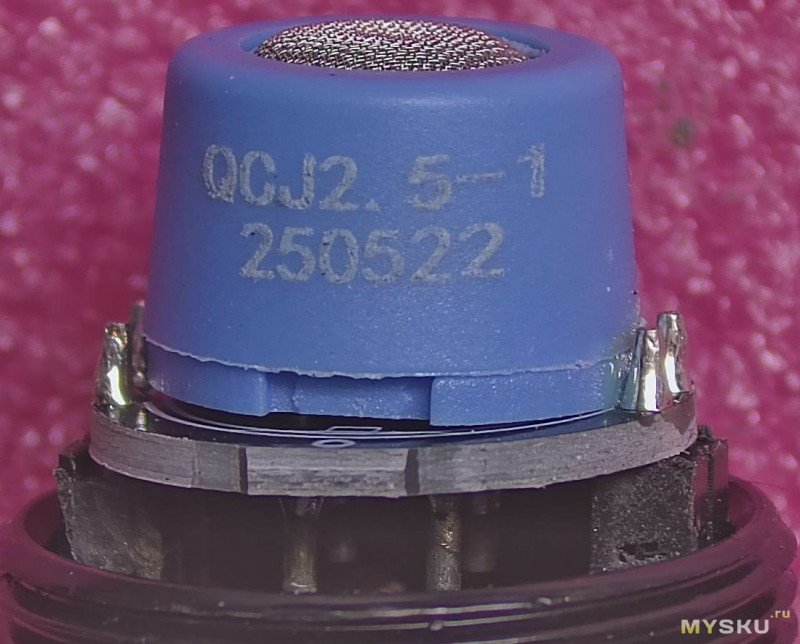

К сожалению я не смог определить, что за датчик газа используется, что, то похожее на Nemoto NAP-55A, а датчик температуры и влажности, это скорее всего AHT-20

Как работает прибор, для меня это самый интересный момент.
Пересмотрев кучу датчиков, я так понял, что у всех них принцип одинаков. Если объяснить просто, то:

Представьте маленький разогретый проводок-спираль с покрытием-катализатором.
Когда вокруг него есть горючий газ — газ частично «горит», меняя температуру и сопротивление проводка-спирали. Это изменение фиксируется как сигнал концентрации газа.

Если в приборе установлен Nemoto NAP-55A или его аналог, то из его описание следует следующее

Датчик Nemoto NAP-55A работает по термокаталитическому принципу (пеллисторный датчик), где два элемента (рабочий и компенсационный), один из которых покрыт катализатором, нагреваются электрическим током, и изменение температуры или сопротивления рабочего элемента при контакте с горючим газом (например, метаном) вызывает сигнал, пропорциональный концентрации газа до 50% НПВ (Нижнего Предела Воспламенения).

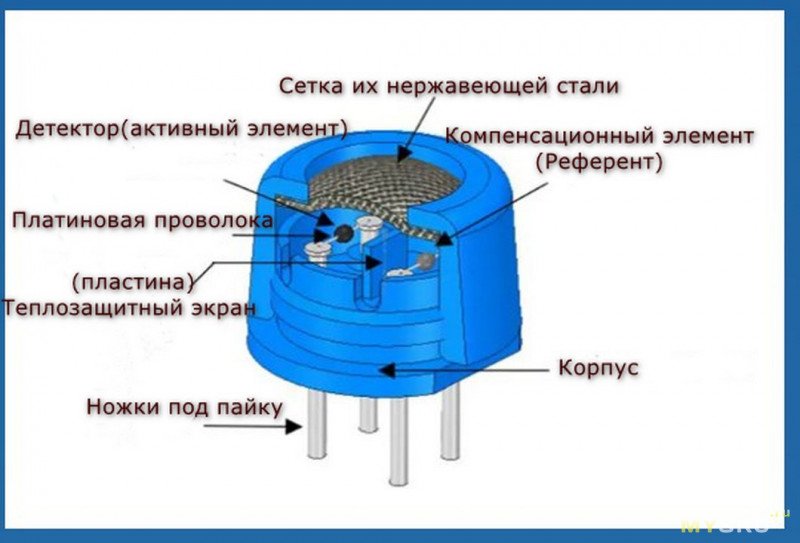

1. Основа конструкции
Внутри датчика находятся два небольших платиновых элемента (спирали), покрытых керамическим составом. Они работают в паре:

Активный элемент (Детектор): покрыт специальным катализатором (обычно на основе платины или палладия), который способствует окислению газа.
Компенсационный элемент (Референт): не имеет катализатора и не реагирует на газ. Он нужен для компенсации изменений температуры и влажности окружающей среды.

2. Физико-химический процесс
Принцип работы основан на явлении беспламенного горения:
Нагрев: На датчик подается напряжение (около 2.5 В), которое разогревает обе спирали до температуры примерно 400–500°C.
Окисление: Когда молекулы горючего газа попадают на поверхность активного элемента, катализатор заставляет их вступать в реакцию с кислородом воздуха. Происходит химическое окисление (микро-сгорание).

Выделение тепла: В результате этой реакции выделяется дополнительное тепло, и температура активного элемента повышается еще сильнее.
Изменение сопротивления: Поскольку платина обладает положительным температурным коэффициентом, её электрическое сопротивление растет пропорционально росту температуры.
3. Измерительная схема

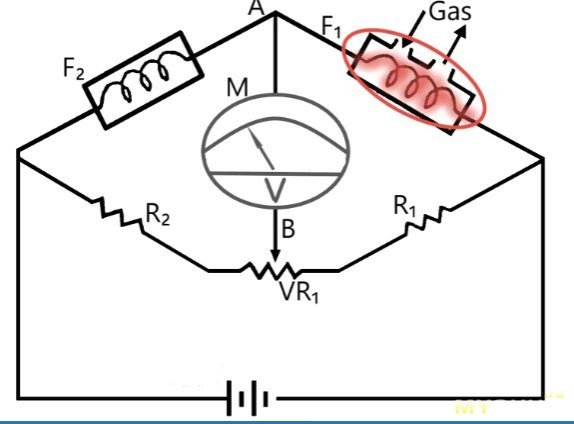

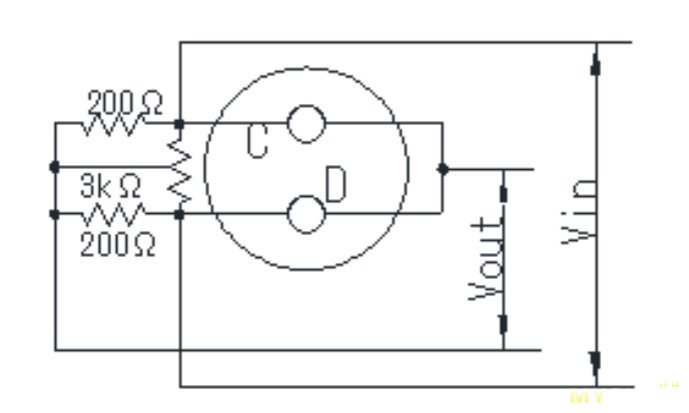

Для точного измерения используется мост Уитстона (Wheatstone bridge).

Активный и компенсационный элементы включены в разные плечи моста.
В чистом воздухе мост сбалансирован, и выходной сигнал близок к нулю.

При появлении газа сопротивление активного элемента растет, баланс моста нарушается, и на выходе появляется напряжение (в милливольтах), которое линейно зависит от концентрации газа (в диапазоне до 50–60% НКПР/LEL).

Сигнал рассогласования измерительного моста Уитстона, возникающий вследствие изменения дифференциального сопротивления активного и компенсационного элементов, поступает на схему измерения и преобразования. Данный каскад предварительного усиления и преобразования сигнала выполнен в выносном гибком зонде в непосредственной близости от сенсора, что позволяет минимизировать влияние электромагнитных помех и падения напряжения в проводах до микроконтроллера. (Так как эта часть схемы находится под самим датчиком мне не удалось ее сфотографировать, требуется уже выпаивать датчик, а мне не хочется его повредить перегревом)

Микроконтроллер выполняет программную обработку, включающую алгоритмы температурной компенсации и влажности выходной характеристики датчика, а потом преобразуя расчетную концентрацию газа в соответствующие значения для вывода на ЖК-дисплей прибора.

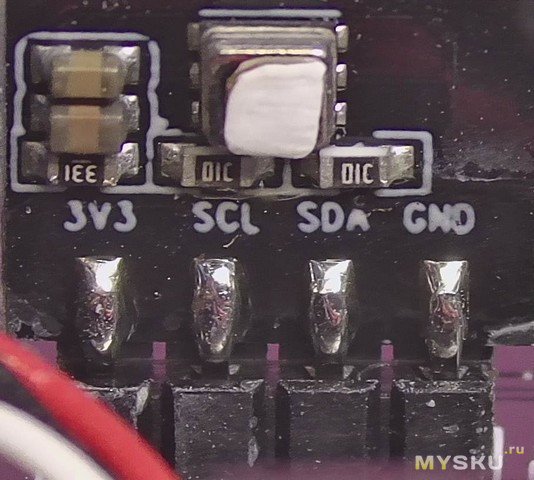

Влажность и температура измеряются отдельным модулем собранным на AHT20, который также запаян в основную плату с микроконтроллером.

И самое интересное, как прибор функционирует
С правой стороны FNIRSI GD-02 большая чуть утопленная кнопка включения, после нажатия, прибору требуется около 50 секунд на прогрев и подготовку к работе, видео можно промотать до 50 секунды.


Что еще можно добавить, заряжать GD-02 можно обычной зарядкой USB-C/PD, при необходимости можно поставить более емкий аккумулятор, внутри место достаточно.

Выводы
FNIRSI GD-02 выполняет свои функции для которых он предназначен, я не могу сказать на сколько он точен, у меня нет возможности проверить его на уровень концентрации газа.

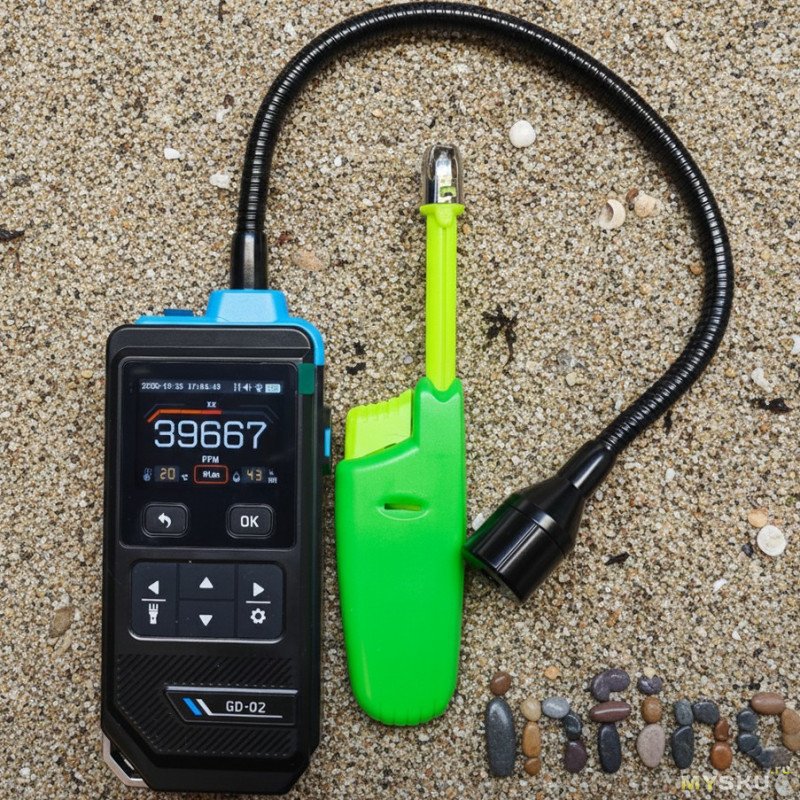

Я проверял его на газовой конфорке, на газе от зажигалки, на газе из баллончика.
Так как мне не важно какое содержание газа, а важно обнаружение утечки газа, а с этим FNIRSI GD-02 справляется.
Прибор удобен и понятен в использовании, звуковые и аудио сигналы, плюс вибро сигнал, что упрощает реагирование при превышении концентрации газа.
Так же FNIRSI GD-02 комплектуется чехлом для хранения и переноски и USB-A/C дата кабелем.
