Компактный индикатор уровня заряда 1S-4S

Ранее я уже тестировал небольшой индикатор, но он выпускается под определенную аккумуляторную сборку. Обозреваемый способен работать со сборками 1S-4S, для смены диапазона напряжения нужно спаивать или распаивать перемычки на плате. Так что их можно купить про запас несколько штук и модифицировать по мере необходимости. Под катом покажу ближе плату и проверю работу индикации во всех диапазонах напряжений.

Характеристики

Напряжение питания (до)
1 аккумулятор: 4.2В
2 аккумулятора: 8.4В
3 аккумулятора: 12.6 В
4 аккумулятора: 16,8 В
Потребление в режиме ожидания: 0мА
Максимальный рабочий ток: 6.3 мА (полная индикация 4S сборки)
Размер: 55x13мм

Распаковка и тестирование

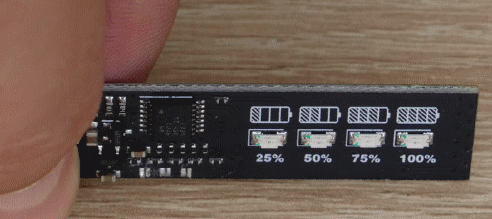

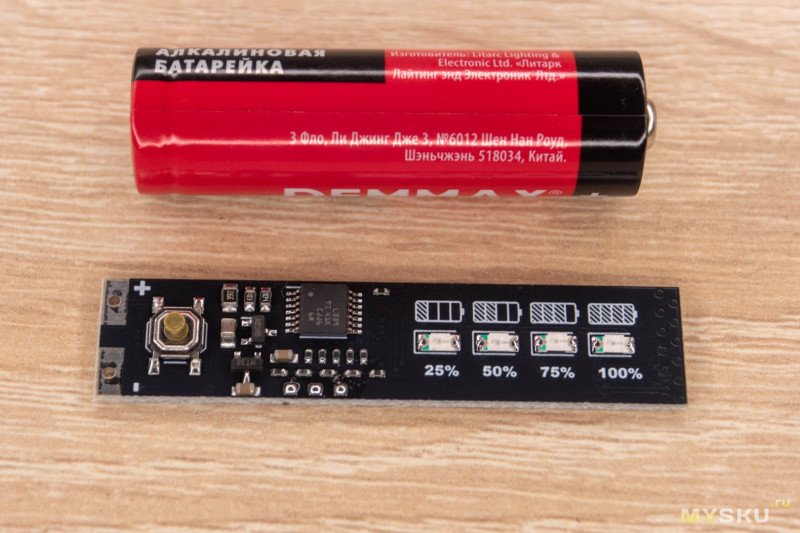

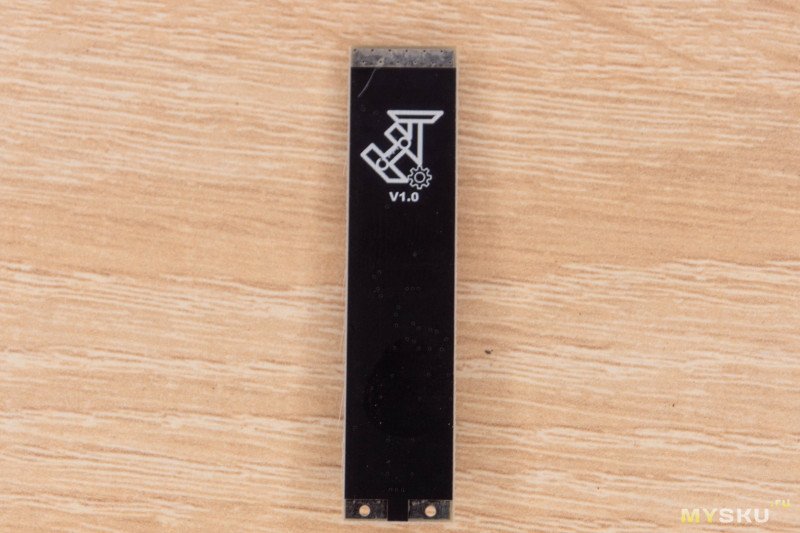

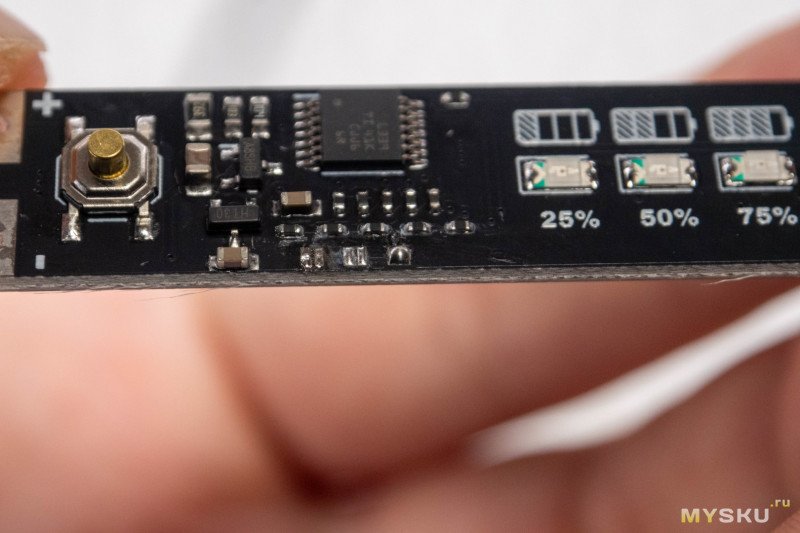

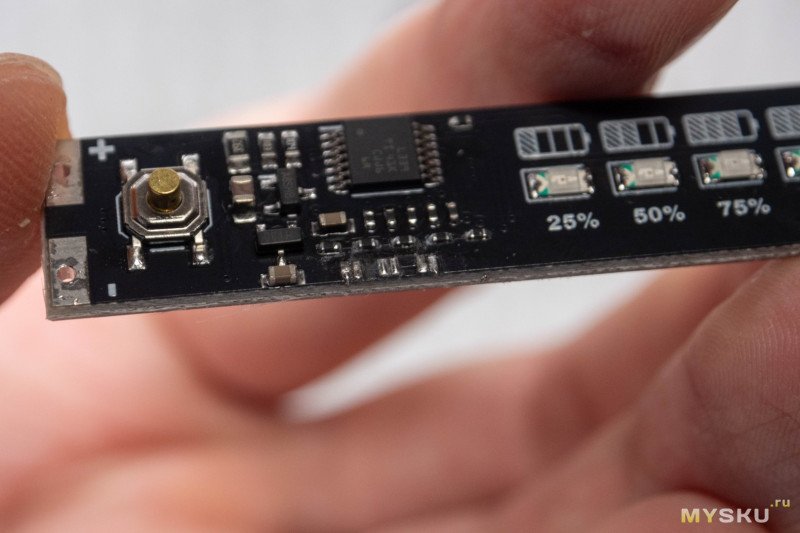

Я заказывал горсть модулей и пришли они в пакетике одной платой, от которой я их потом отламывал по «одному». Размер чуть больше, чем у пальчиковой батарейки. С обратной стороны элементов нет.

До активации модуль не потребляет ничего, после нажатия на кнопку загораются до 4 индикаторов, после чего плавно гаснут.

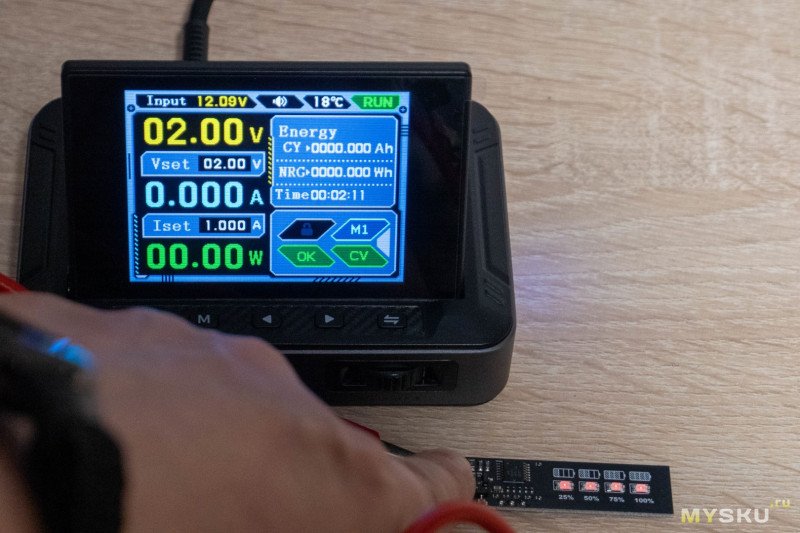

При поднятии напряжения до 2В появляется легкое свечение всех индикаторов, но судя по всему, не все элементы платы при этом работают.

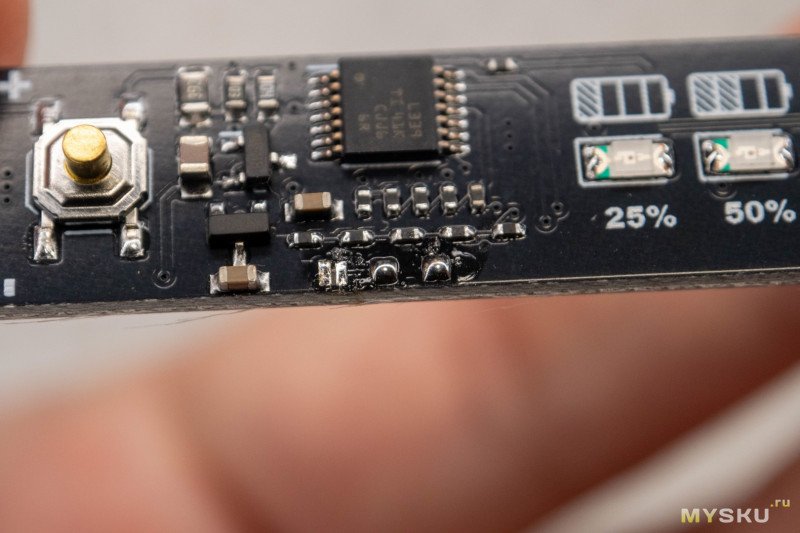

По умолчанию все перемычки спаяны и рабочий диапазон находится на уровне 1S сборки.

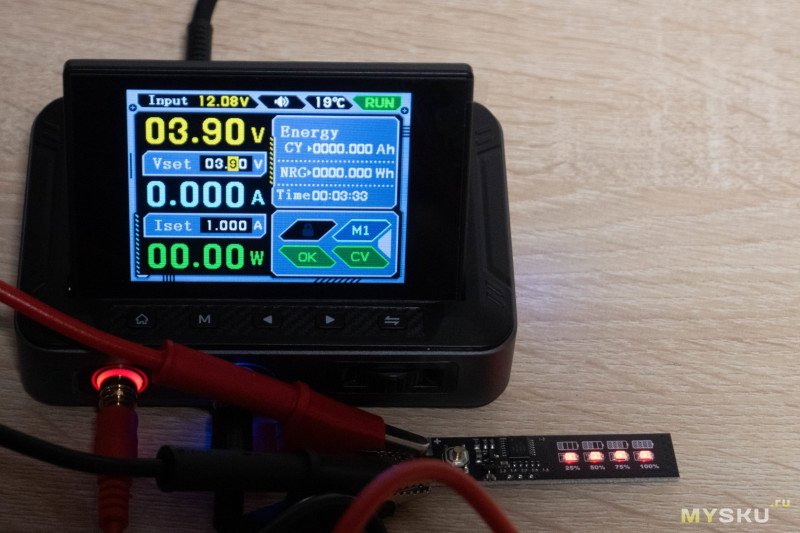

При напряжении 3.3В загорается первый диод, при 3.5В второй, третий при 3.7В и четвертый при 3.9В. Я поначалу не посмотрел инструкцию и думал, что модуль сам переключится на нужный диапазон. Зато узнал, что он не сгорает если подать на вход 10В в режиме 1S.

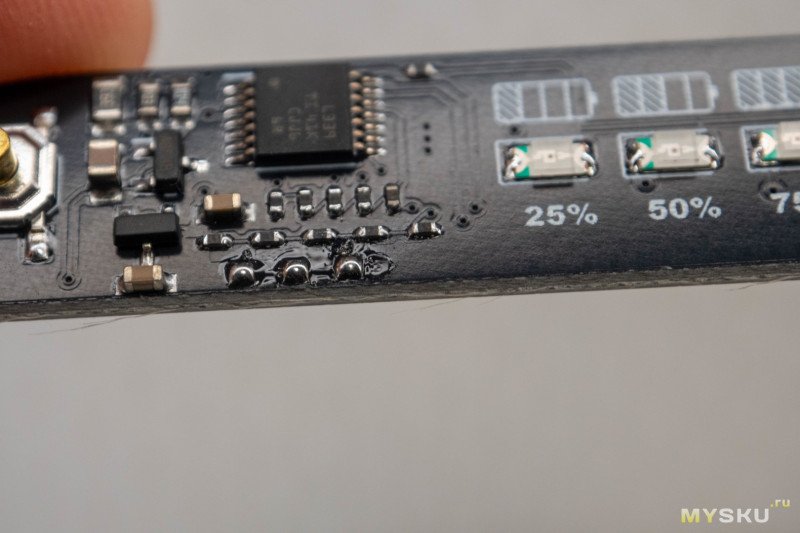

Для переключения на 2S сборку, необходимо распаять первую перемычку в нижней части.

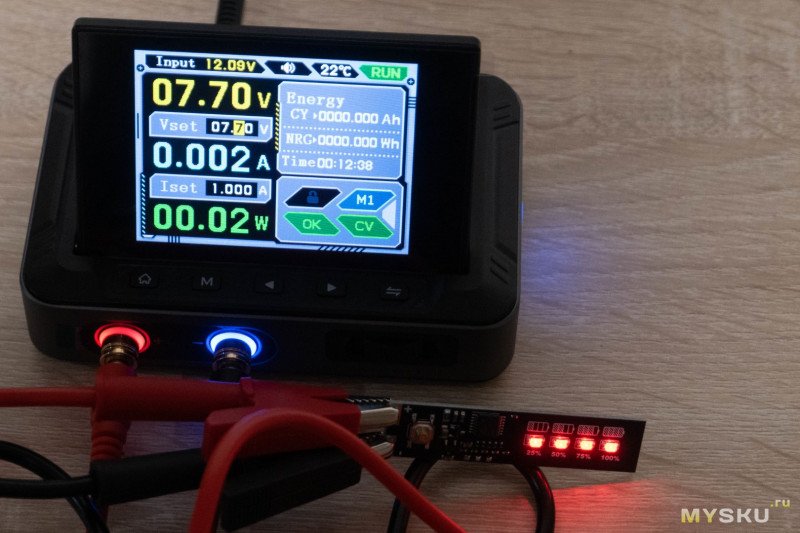

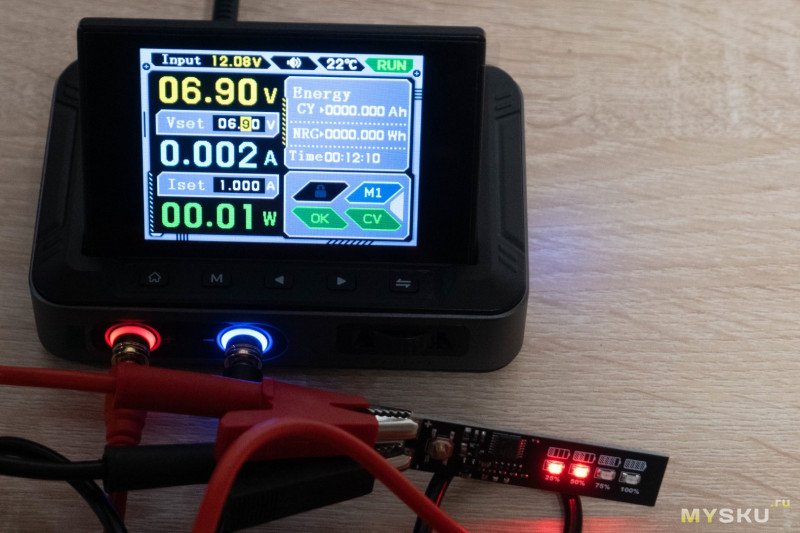

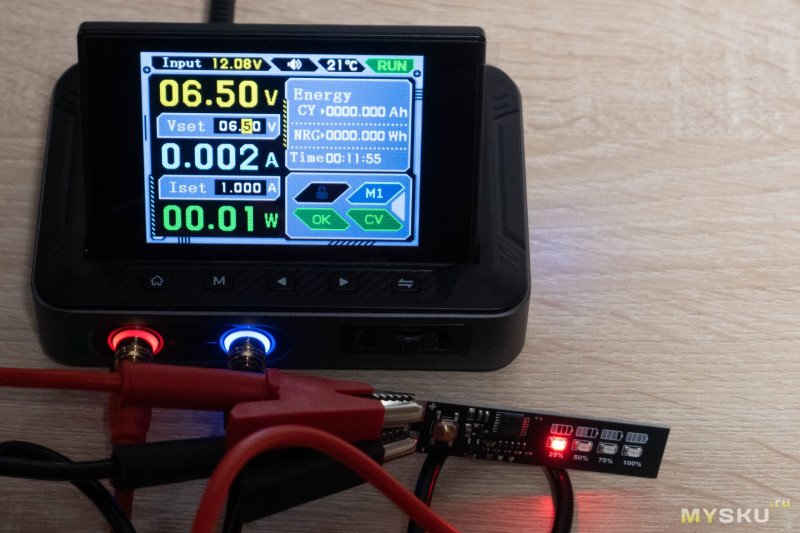

В этом режиме индикаторы загораются при напряжении 6.5/6.9/7.3/7.7 Вольта. Максимальное потребление во время работы составило порядка 2мА.

Распаиваем еще одну перемычку и получаем индикатор для сборки 3S.

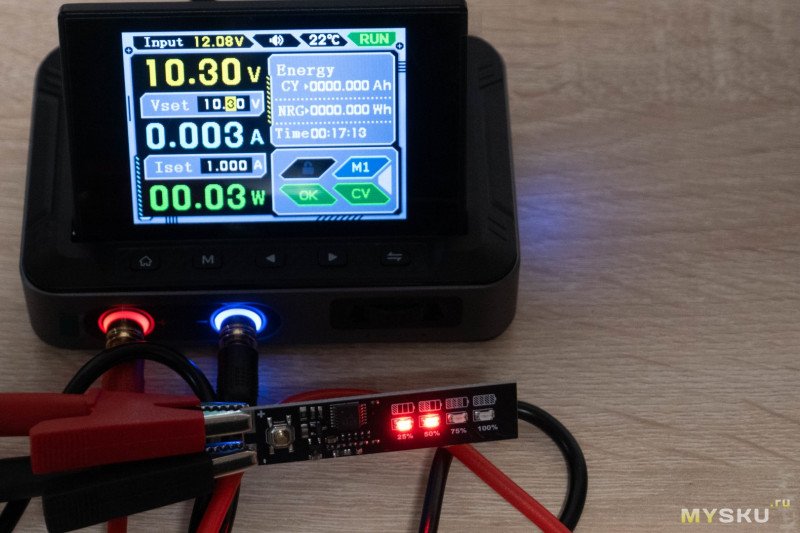

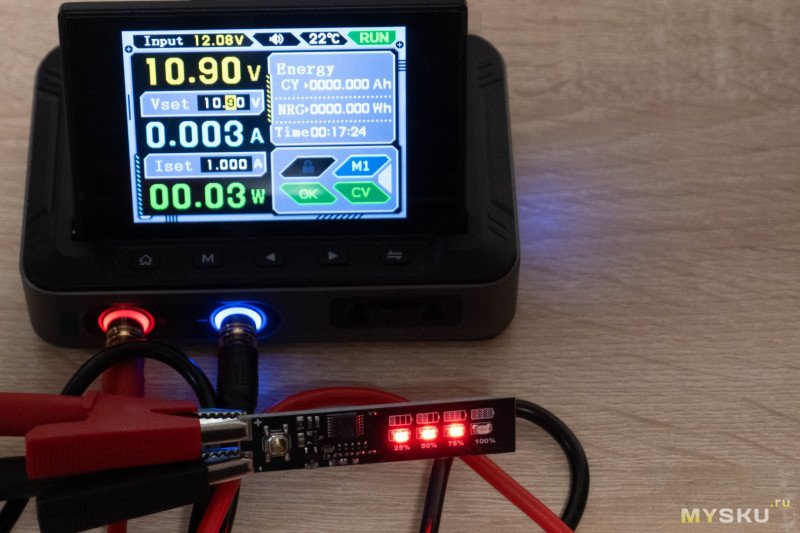

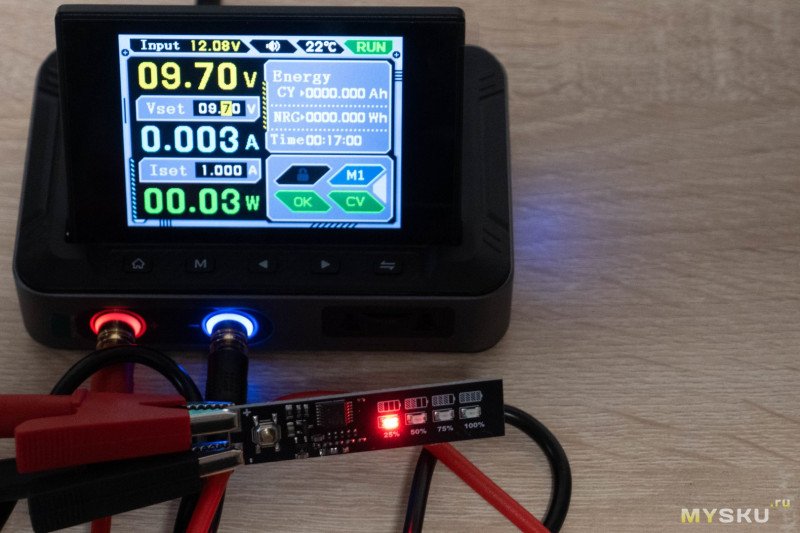

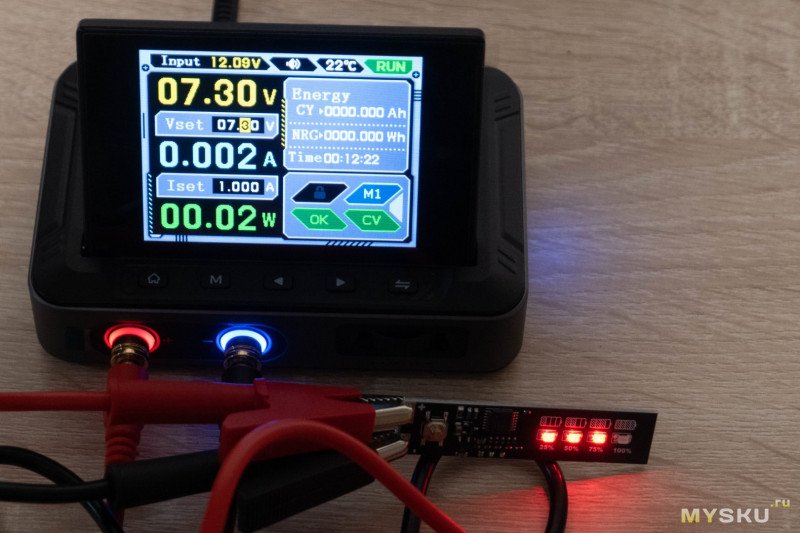

Светодиоды «загораются» при напряжении 9.7/10.3/10.9/11.5 Вольта. Максимальное потребление во время работы составило порядка 4мА.

Ну и если выпаять последнюю третью перемычку, переключимся в режим измерения 4S сборок.

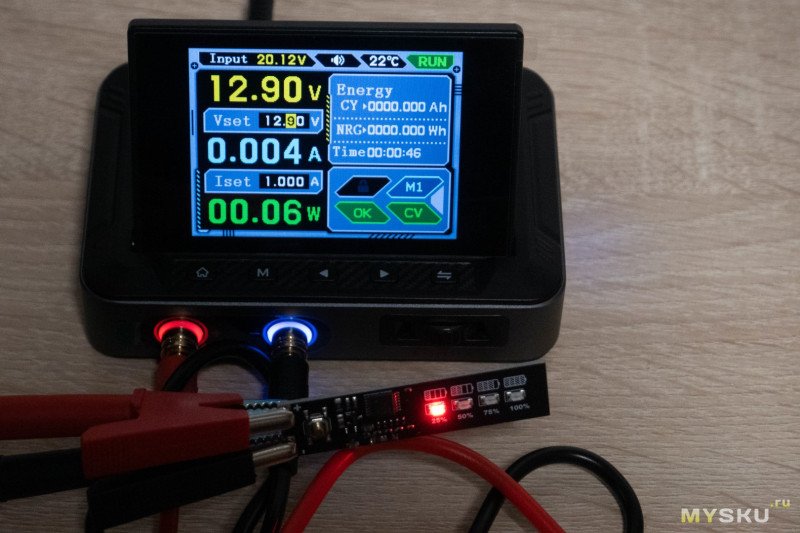

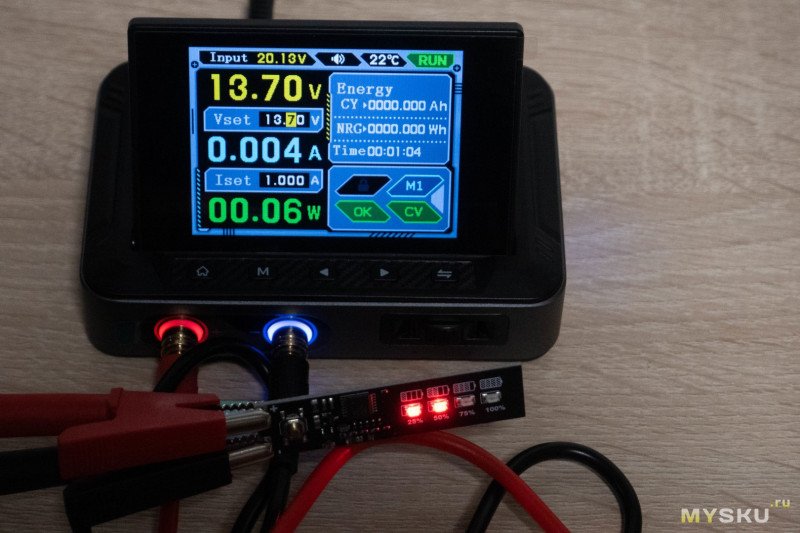

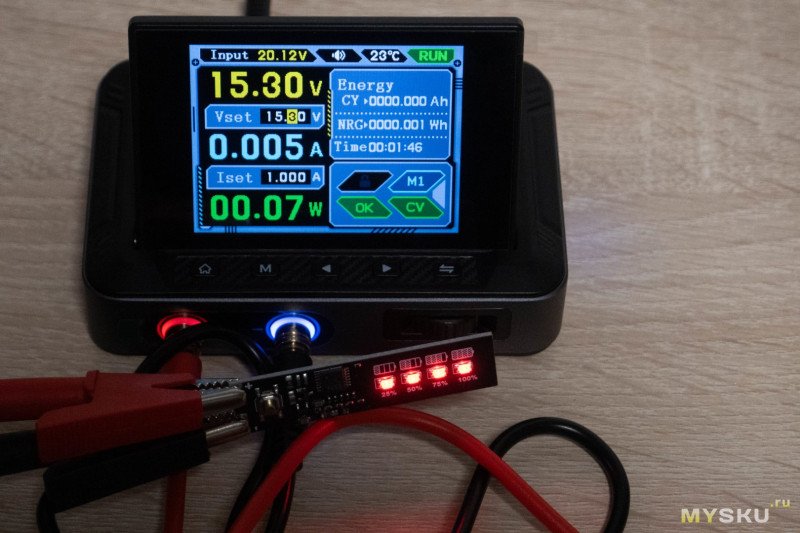

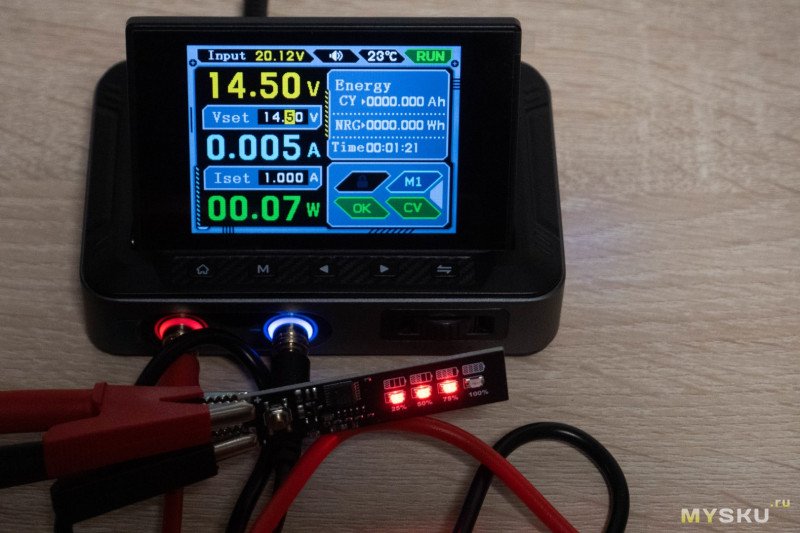

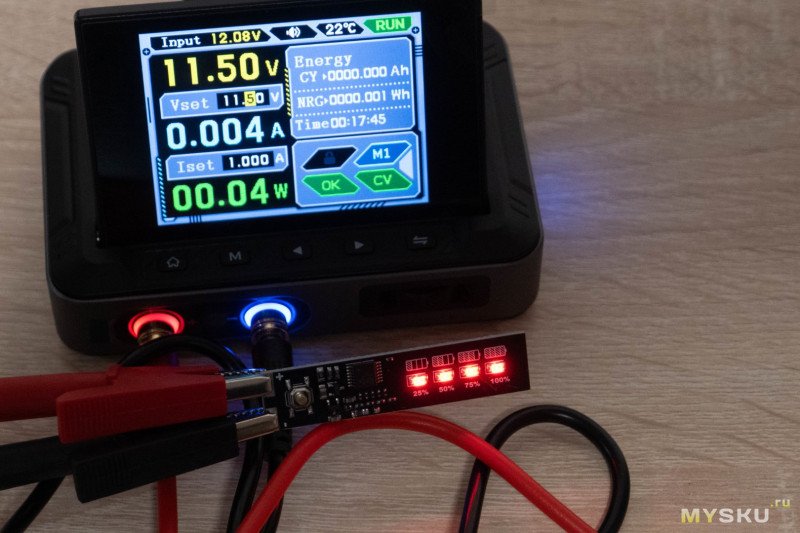

Индикаторы подсвечиваются при 12.9/13.7/14.5/15.3 Вольта. Максимальное потребление во время работы составило порядка 5мА.

Итоги

Судя по тестам, индикатор вполне годный, да и ценник гуманный.

В режиме ожидания он ничего не потребляет, а значит можно не переживать за ускоренный разряд устройств, которые пользуются не очень часто.

Диапазоны индикации адекватные, минимальное напряжение составляет порядка 3.3В на банку. На фото не показывал, чтобы не лепить пятое в футаж, но перед полной активацией светодиода имеется полусвечение на предыдущем шаге напряжения. Так что зная значение ступеней, можно определить точное напряжение, например, 3.4В, при котором второй светодиод светится в половину мощности. Вряд ли этой особенностью кто-то будет пользоваться, но она есть.

Как всегда, приветствуется конструктивная критика в комментариях. Всем добра =)
