Компактный индикатор уровня заряда 1-7S

Понадобился мне индикатор уровня заряда для 2S сборки. В идеале, чтобы не пришлось резать корпус устройства и модуль не сильно выпирал. В итоге остановился на этом варианте с размерами 40х15х2.5мм. На выбор есть модели для сборок от 1 до 7 элементов или 4.2В-29.4В.

Характеристики

Допустимая погрешность: ± 2%
Индикация: четырехступенчатая (0%, 25%, 50%, 75%, 100%)
Ток в режиме ожидания: 119 мкА
Ток в режиме индикации: 6 мА
Длина провода: 15 см
Размер корпуса: 40x15x2.5 мм.
Рабочая температура: -10 / +65

Распаковка и внешний вид

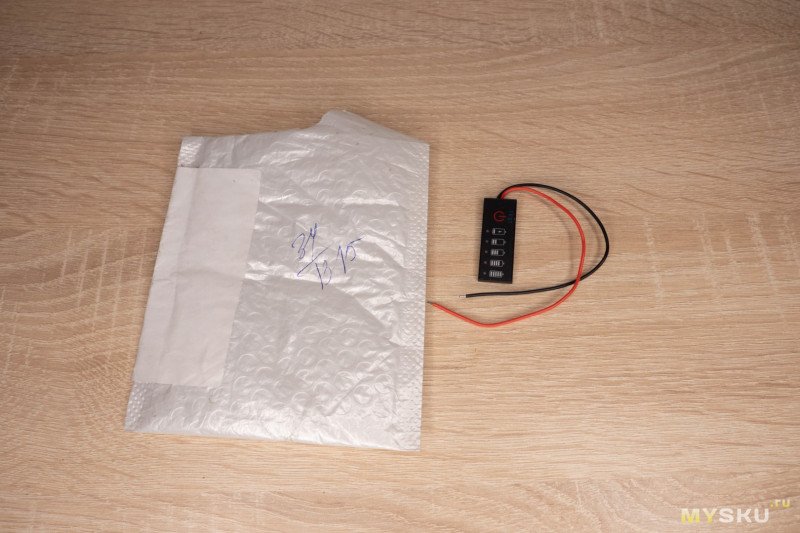

Модуль приходит упакованным в транспортировочный пакет.

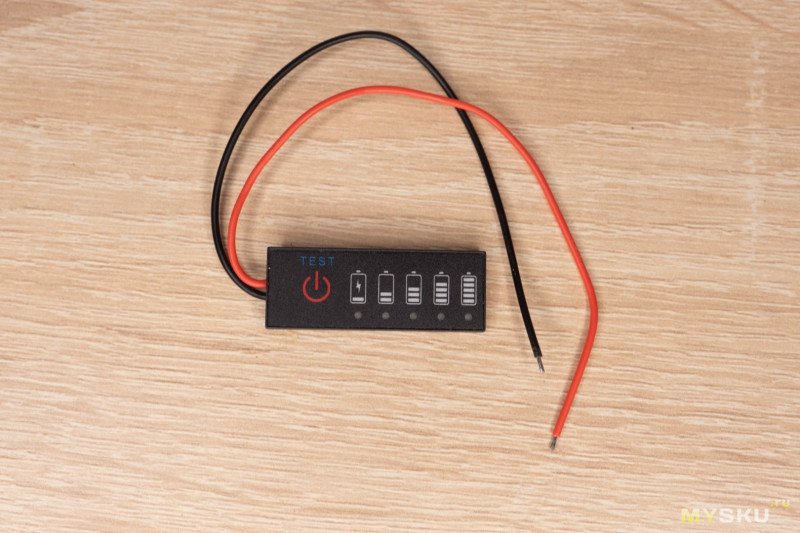

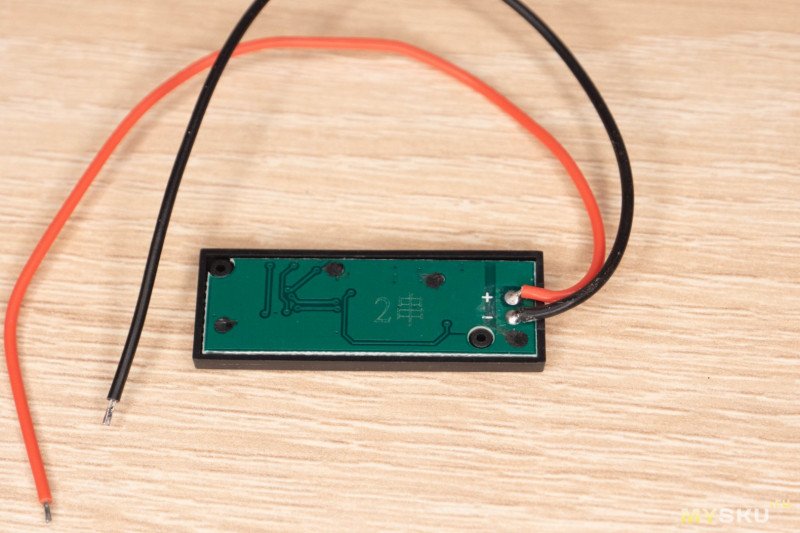

На лицевой стороне имеется маркировка под пять индикаторов и кнопка для запуска теста. Думал, что при необходимости можно будет самому перепаивать перемычки, но сзади выведены только два контакта под кабель. Возможно они есть с обратной стороны, но выковыривать плату для проверки не стал, т.к. заказывал эту модель в единичном экземпляре.

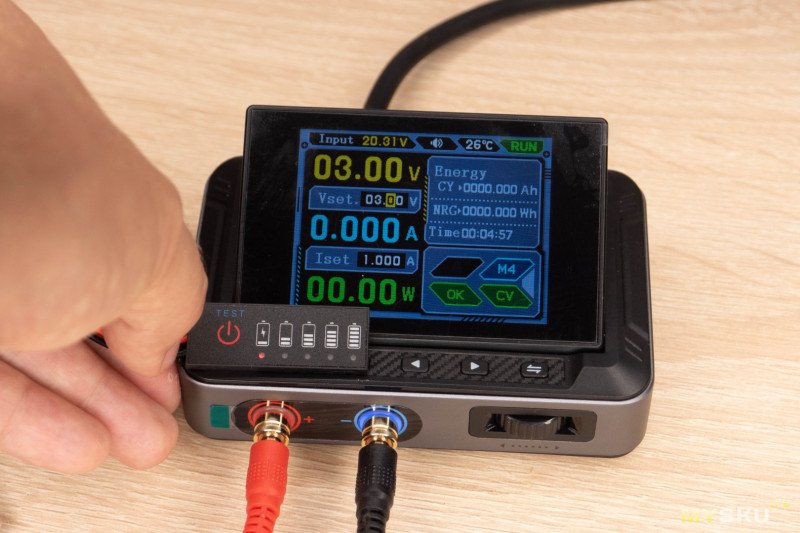

Первый индикатор красный, он сигнализирует о полном разряде аккумулятора и светится даже при напряжении 3В.

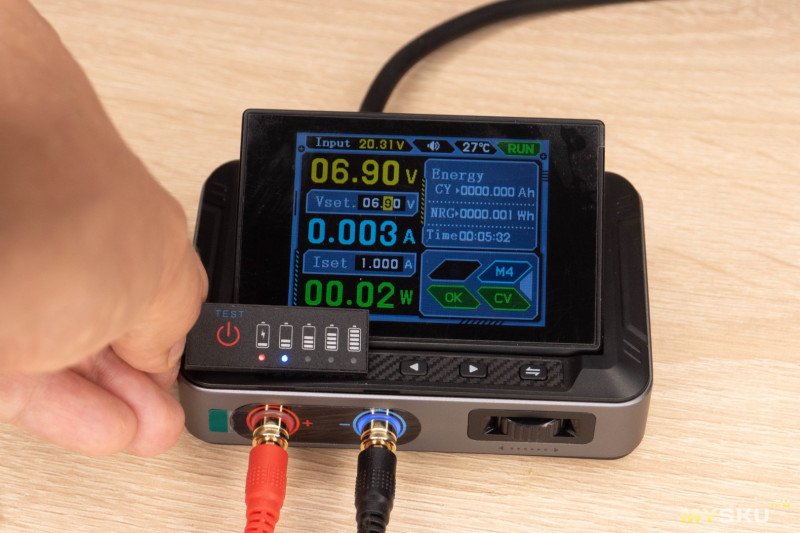

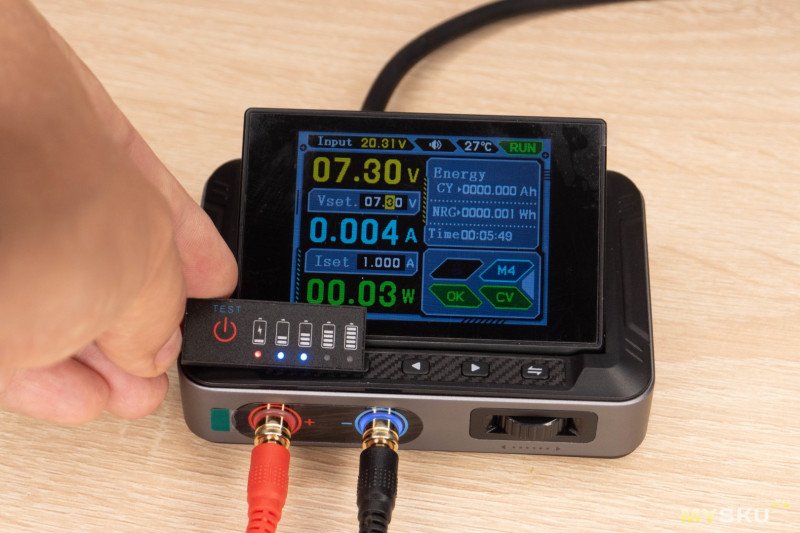

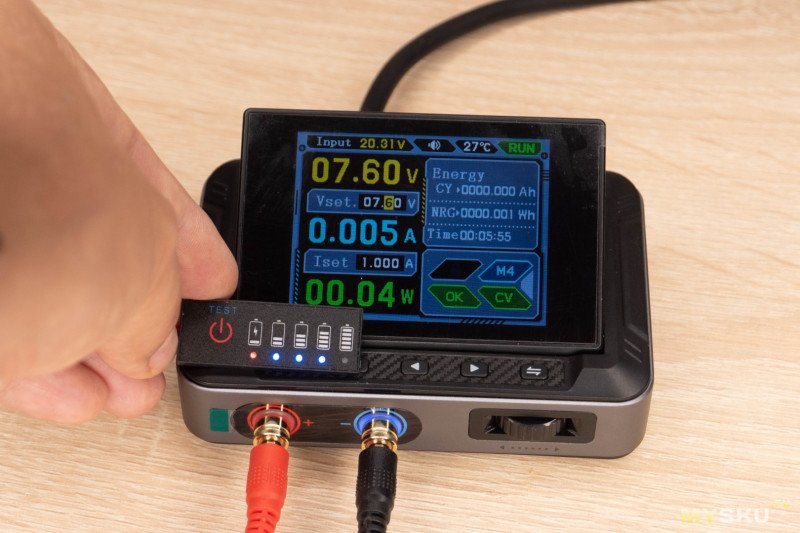

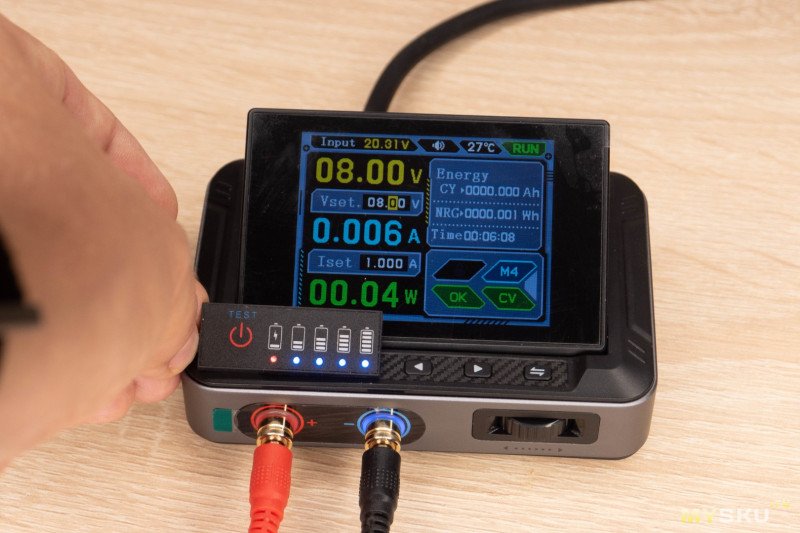

Остальные светодиоды синие, первый загорается при напряжении 6.9В, второй при 7.3В, третий при 7.6В и четвертый при 8В. Получается шаг около 0.35В.

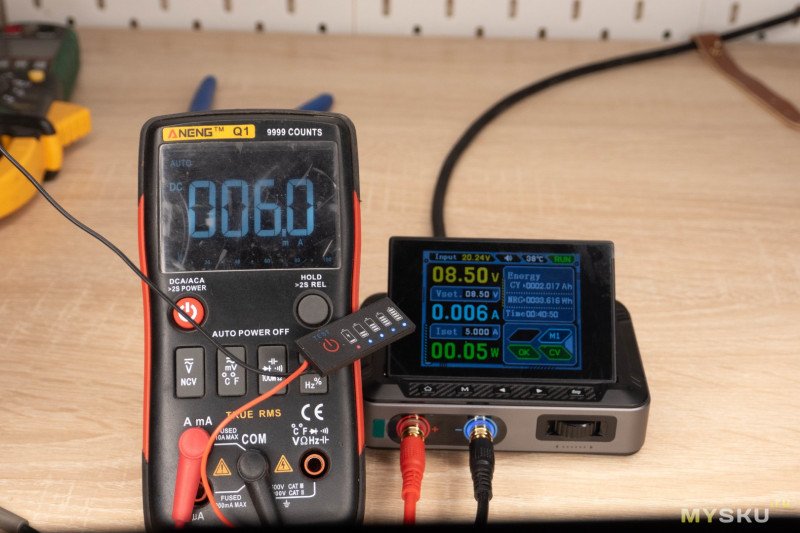

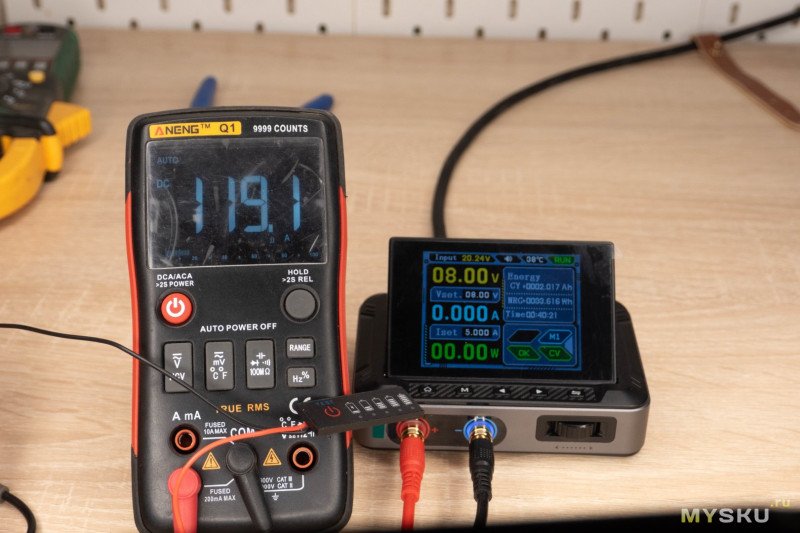

В режиме проверки заряда при свечении всех индикаторов, ток составляет 6 мА.

Спустя 10 секунд индикация плавно гаснет и потребление падает до 119 мкА.

Итоги

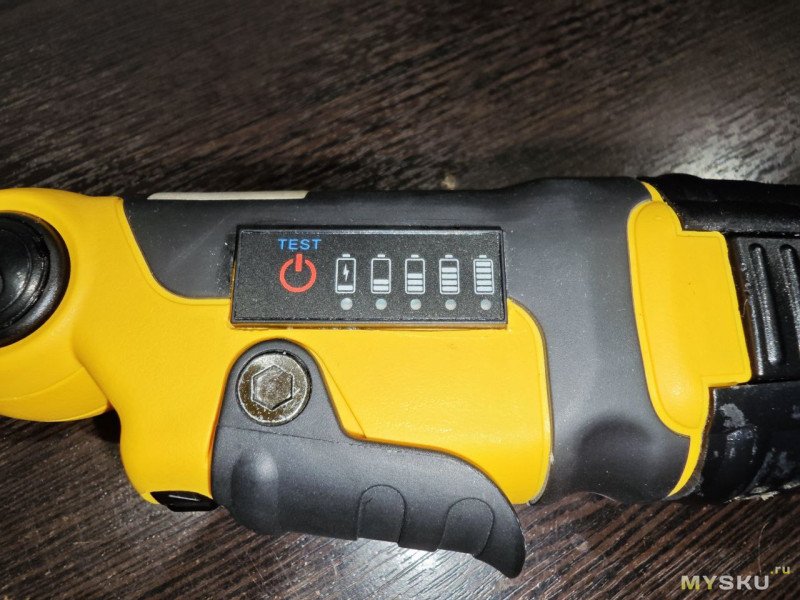

Для моих нужд данный модуль подошел нормально. Я не стал заморачиваться и в качестве временного решения зафиксировал его на корпусе с помощью горячего клея, так что не не буду показывать этот ужас, но и по тестам понятно, что он работает нормально и своих 98 рублей стоит. Жаль только, что нельзя быстро добраться до перемычек если вдруг понадобится использовать с другой сборкой, а может их вообще там нет и под каждый диапазон используется своя плата.
