Маленький USB-C тестер-показометр

Сломался штекер в полноценном USB-C тестере, разбирать и ремонтировать лень, поэтому нашёл ему на замену простенький тестер-показометр, который можно установить в разрыв USB-C соединения и посмотреть, на каком напряжении и токе запитываются некоторые девайсы. Высокой точности измерений я не требую, примерных величин мне достаточно для общего понимания. Заказал этот приборчик.

Характеристики

Мощность — до 240W (PD)
Передача данных — до 40Gbps
Видео — до 8К@60
Показывает — напряжение, ток и мощность

Внешний вид

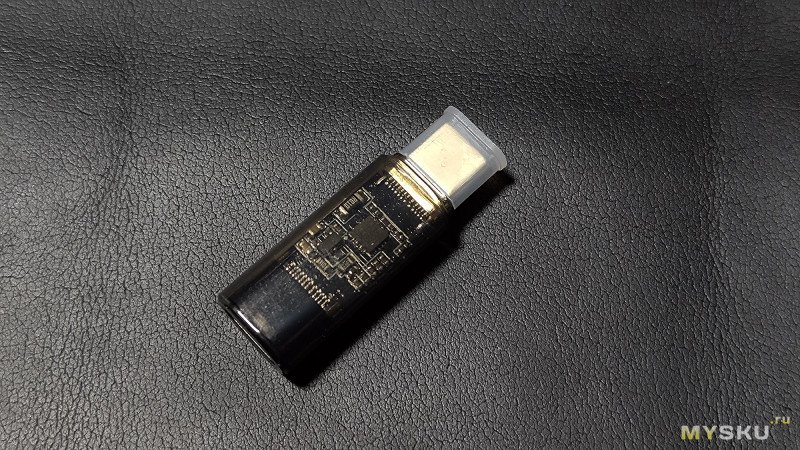

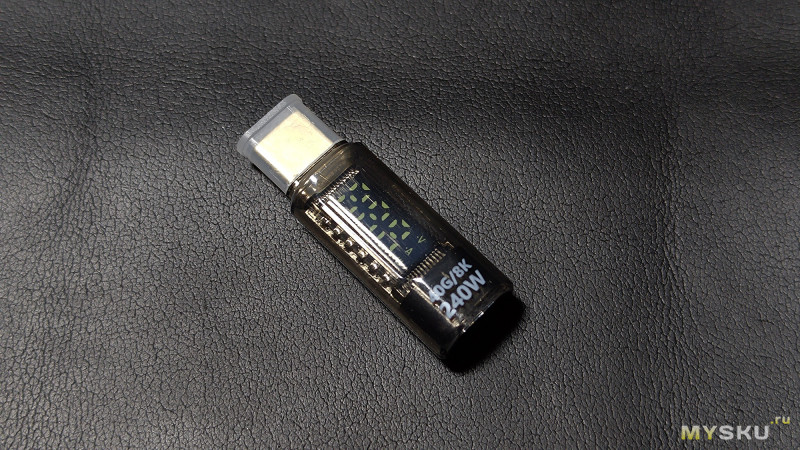

USB-тестер поставляется с надетым на штекер транспортировочным колпачком. На странице продавца есть три вида корпусов с разным оттенком, и проглядев фото из отзывов, какой-то принципиальной разницы не приметил, себе заказал версию Light Black.

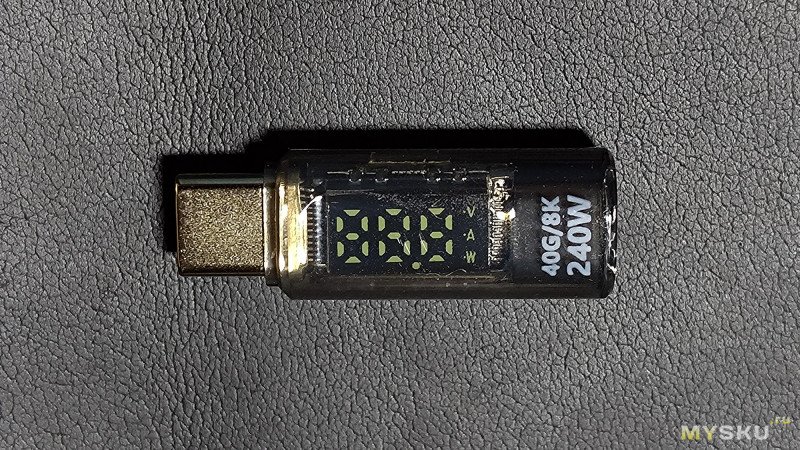

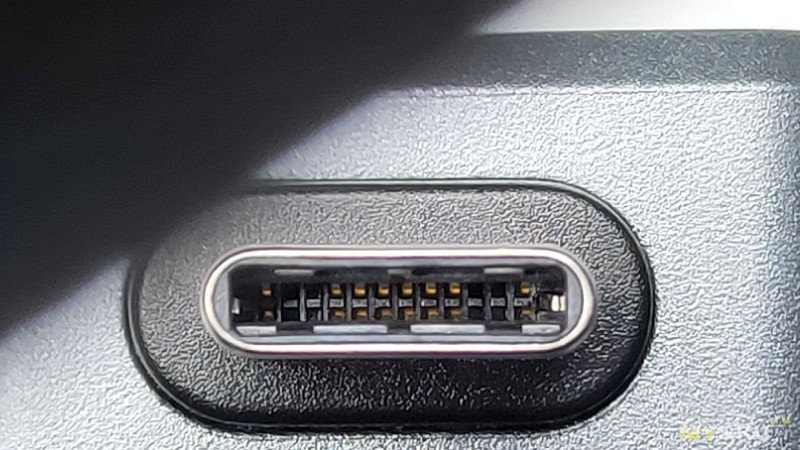

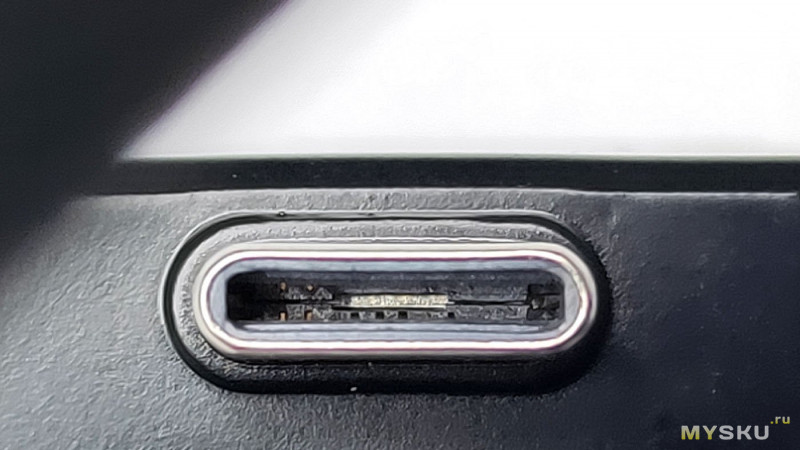

Сам корпус пластиковый прозрачный, но разглядеть маркировку микросхем не удаётся — под нужным углом искажается видимость. Разбирать не стал. USB-C штекер имеет жёлтое покрытие, похожее на позолоту.

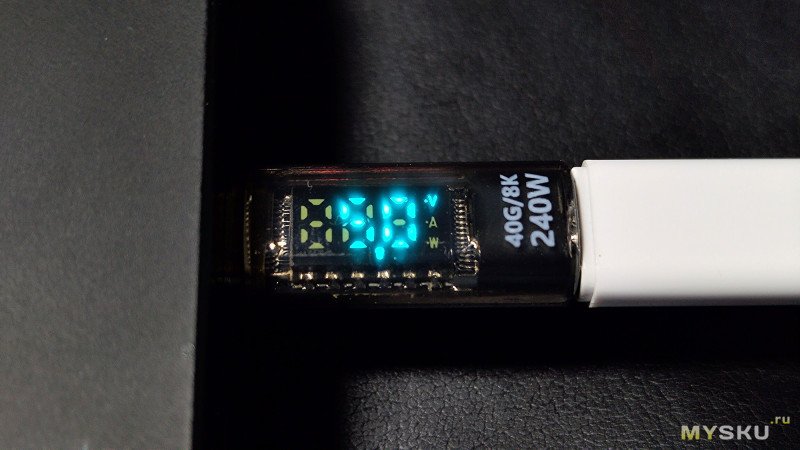

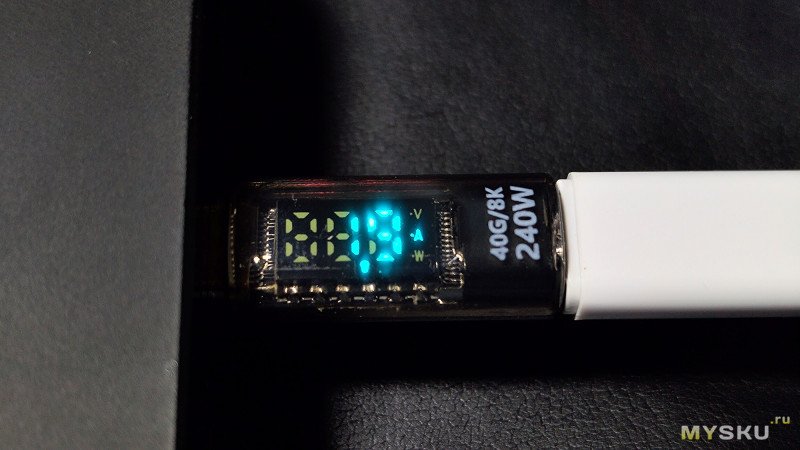

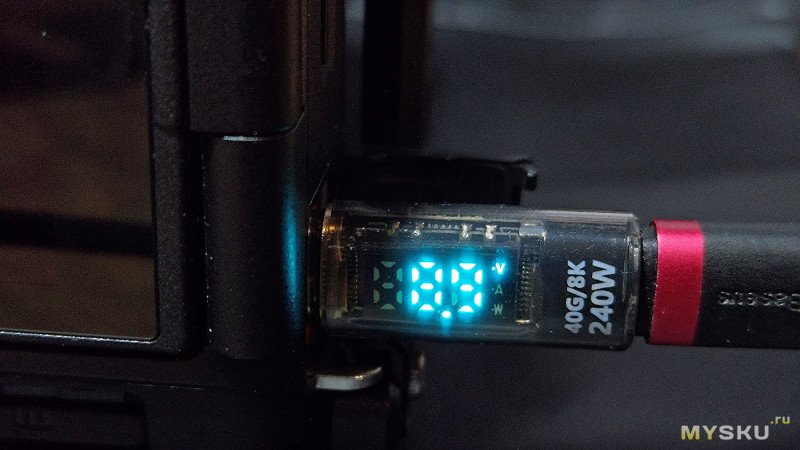

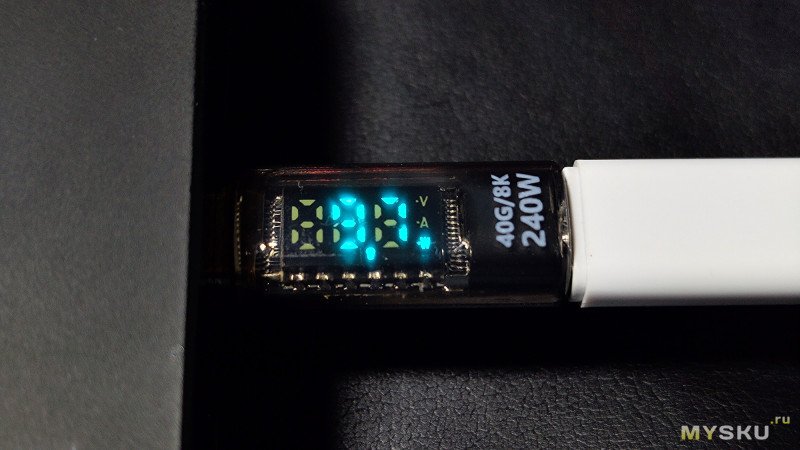

Информация выводится на дисплей на основе трёх 7-сегментных индикаторов, справа — отдельны спецсимволы, обозначающие напряжение, ток и мощность. Заявлена поддержка этим тестером «всего и вся» — по данным USB4 40Gbps, по видео до 8К@60 и мощность до 240Вт.

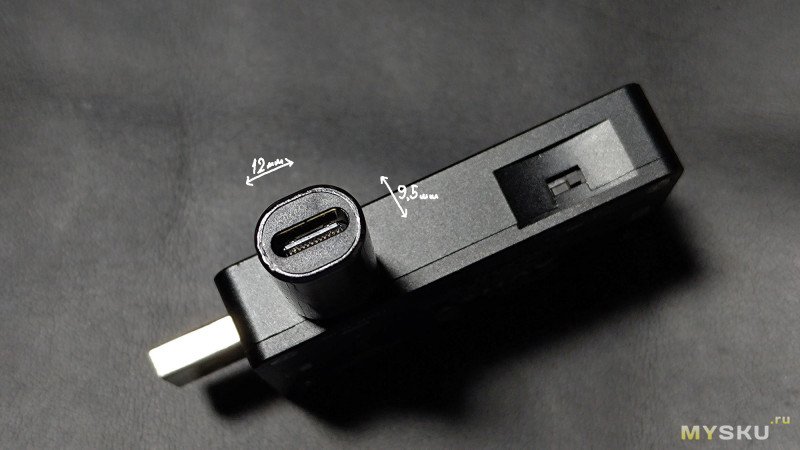

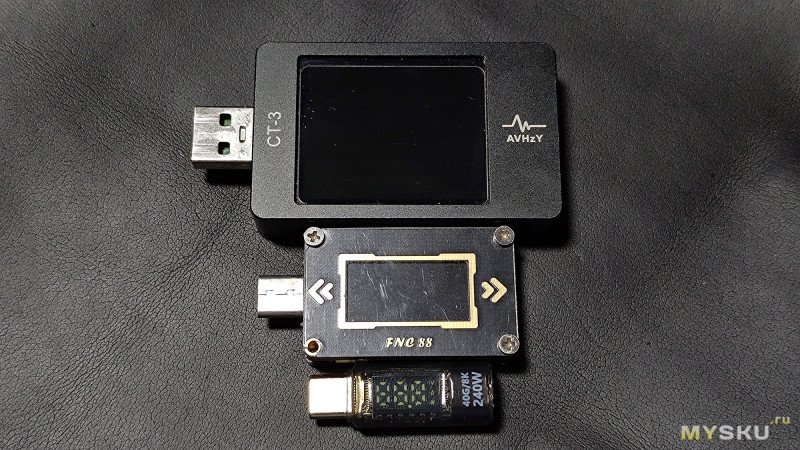

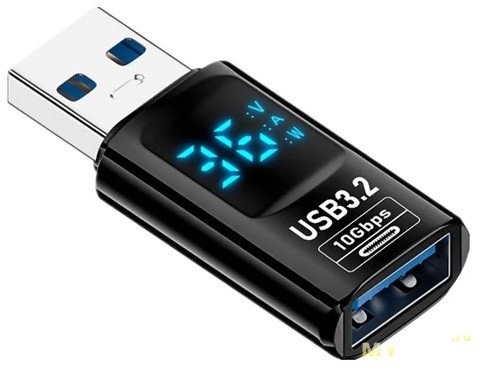

Тестер довольно мелкий по размерам, ниже на сравнительном фото положил рядом сломанный USB-C тестер и тестер с USB-A штекером.

Тесты

Собственное потребление тестера чуть больше 7мА

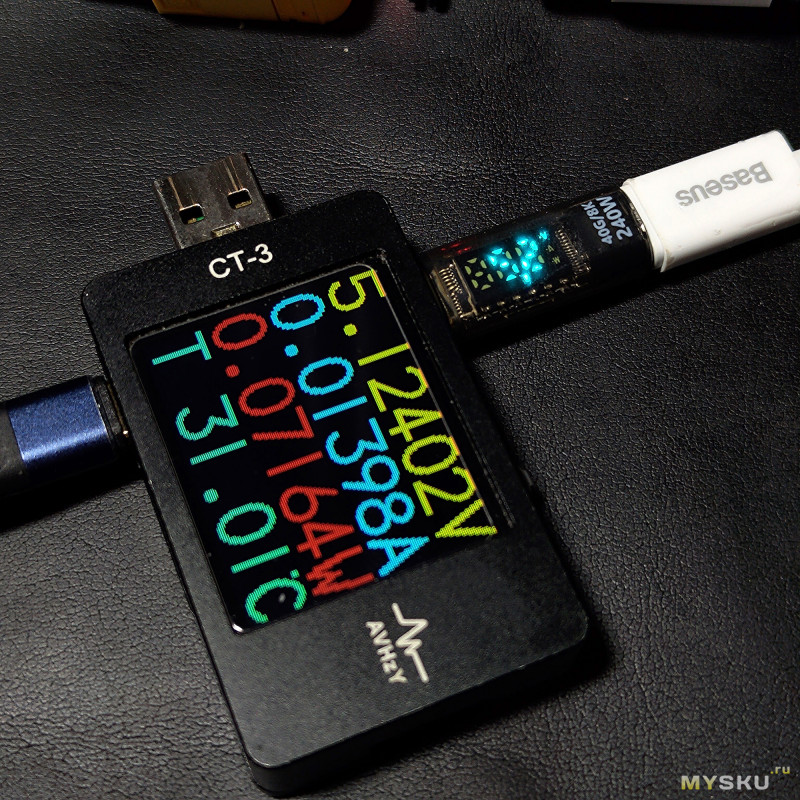

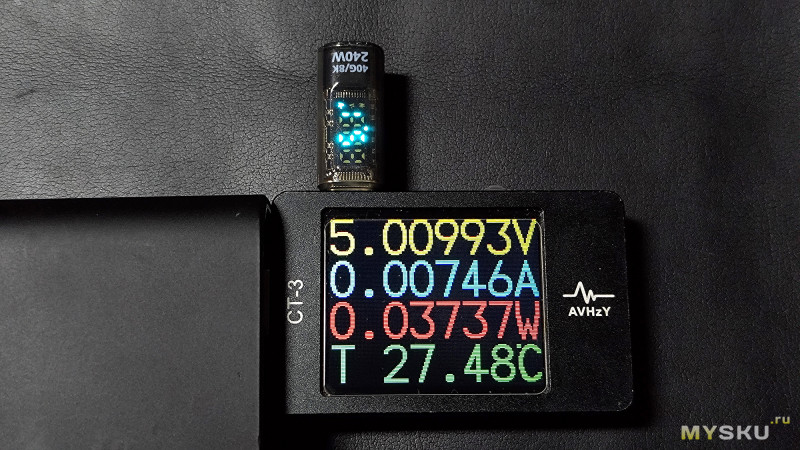

Сравним точность измерений. Референсом будет выступать тестер CT-3. Даже при отсутствующей нагрузке маленький тестер явно завышает показания минимум на 1/10 — по току он всегда будет показывать колеблющиеся значение 0.0-0.1А. Если на тестере 5.12В напряжения, то тестер показывает уже 5.2В.

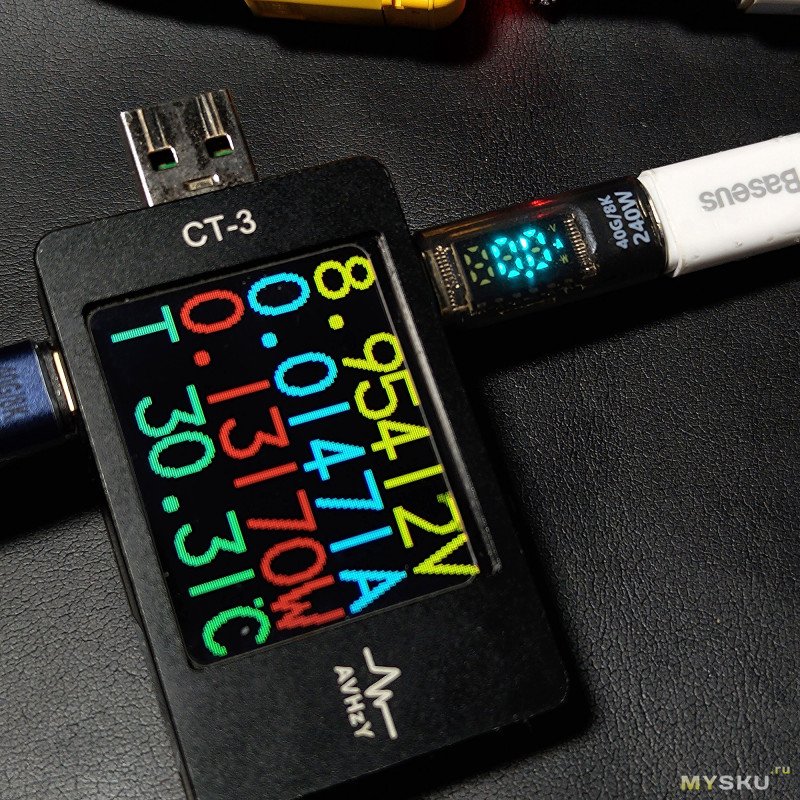

9В на входе.
На большом тестере 8.95В, на мелком — 9.1В

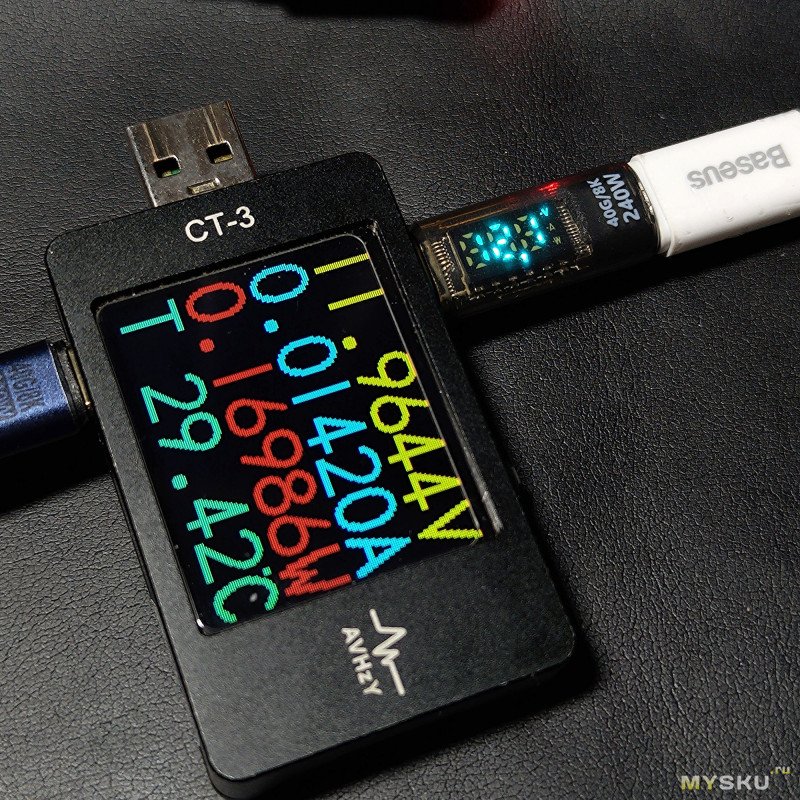

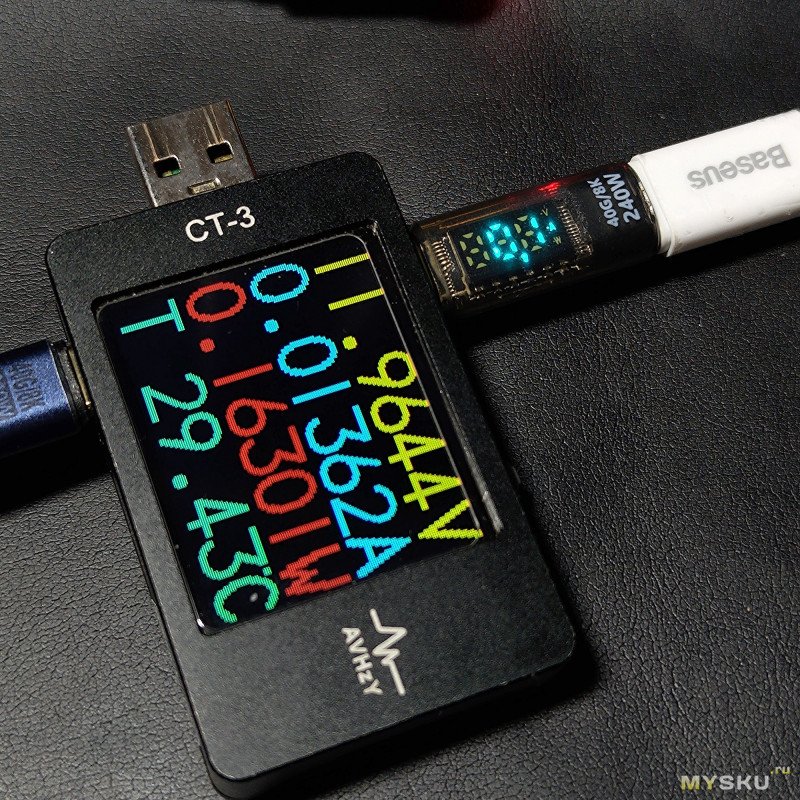

12В на входе.
На большом тестере 11.96В, на мелком — 12.1В

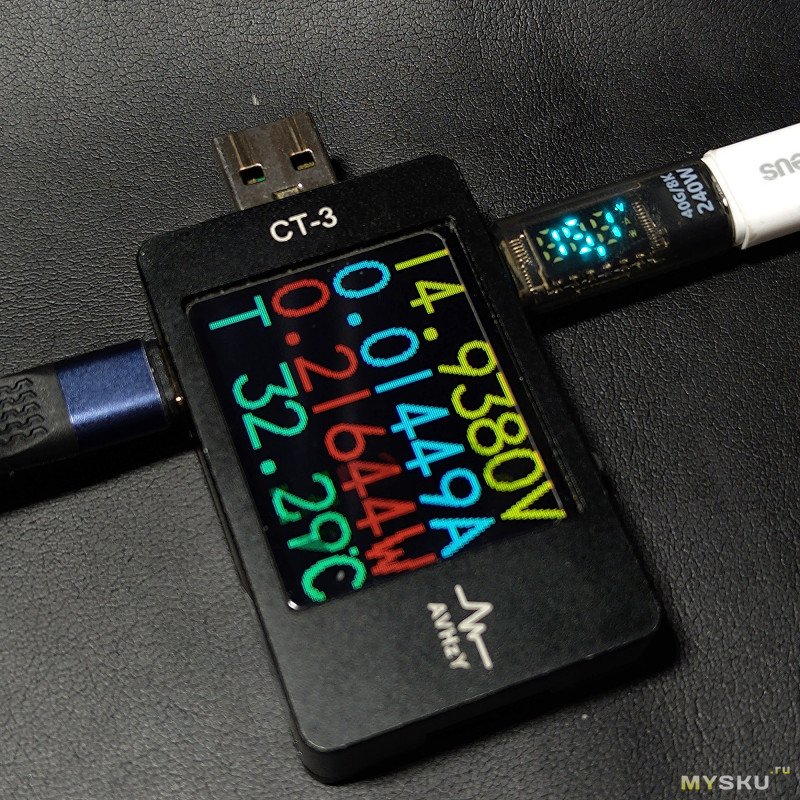

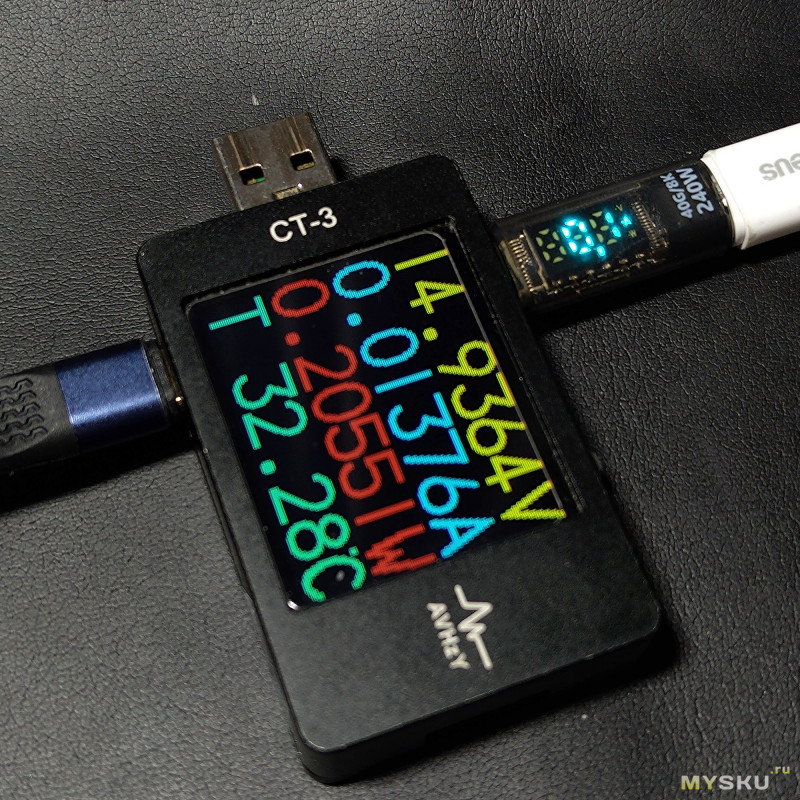

15В на входе.
На большом тестере 14.93В, на мелком — 15.1В

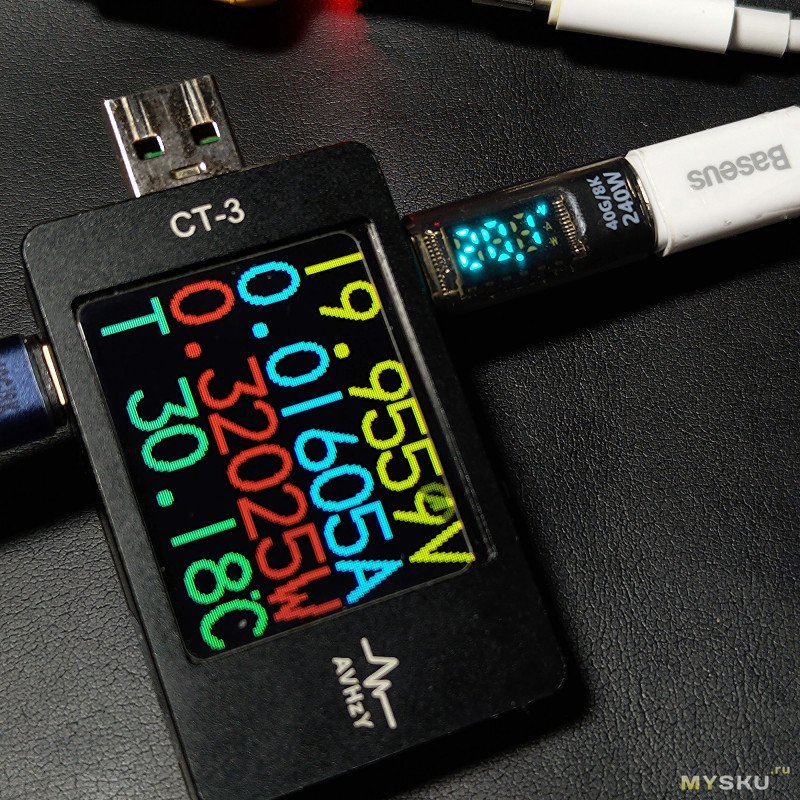

20В на входе.
На большом тестере 19.95В, на мелком — 20.1В

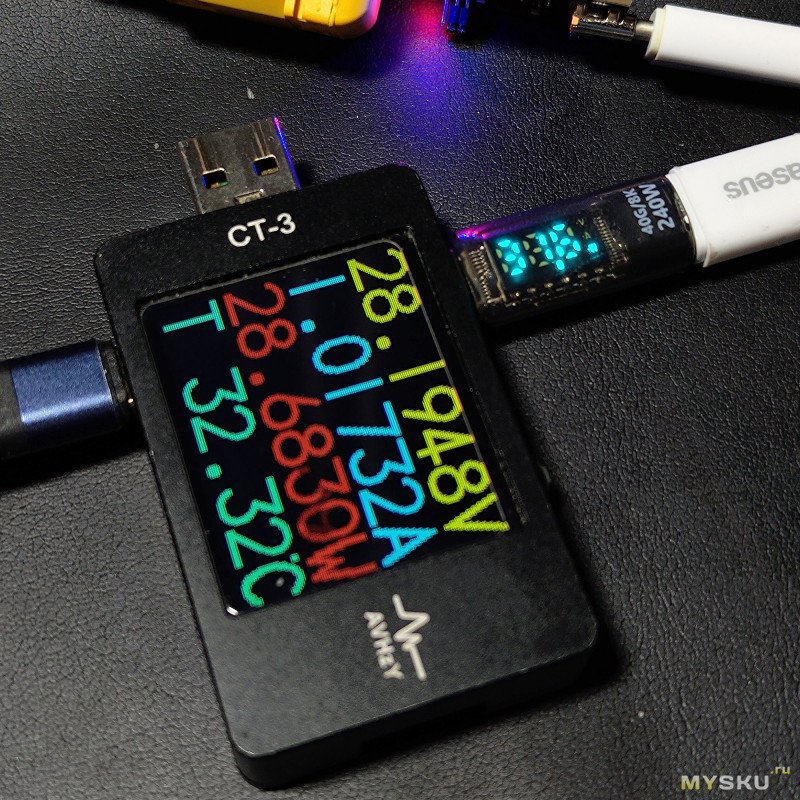

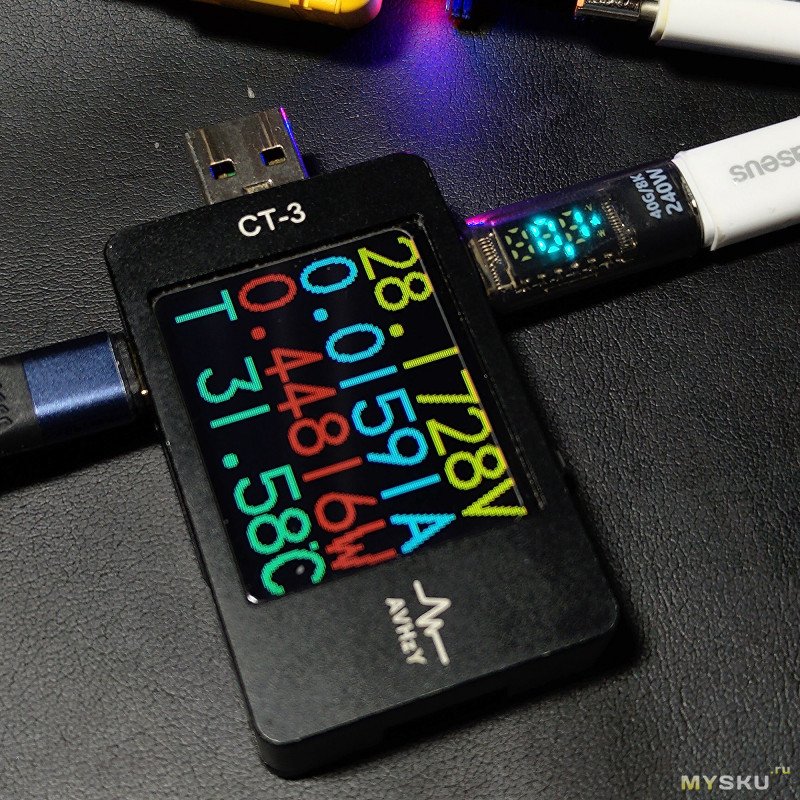

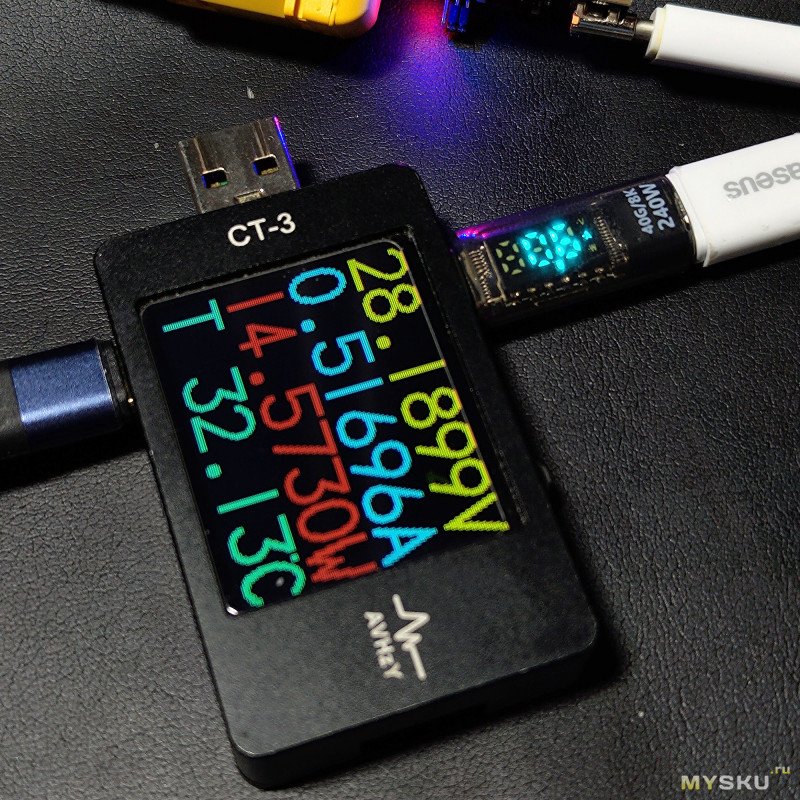

28В на входе. Погрешность уже выше.
На большом тестере 28.18В, на мелком — 28.3-28.4В

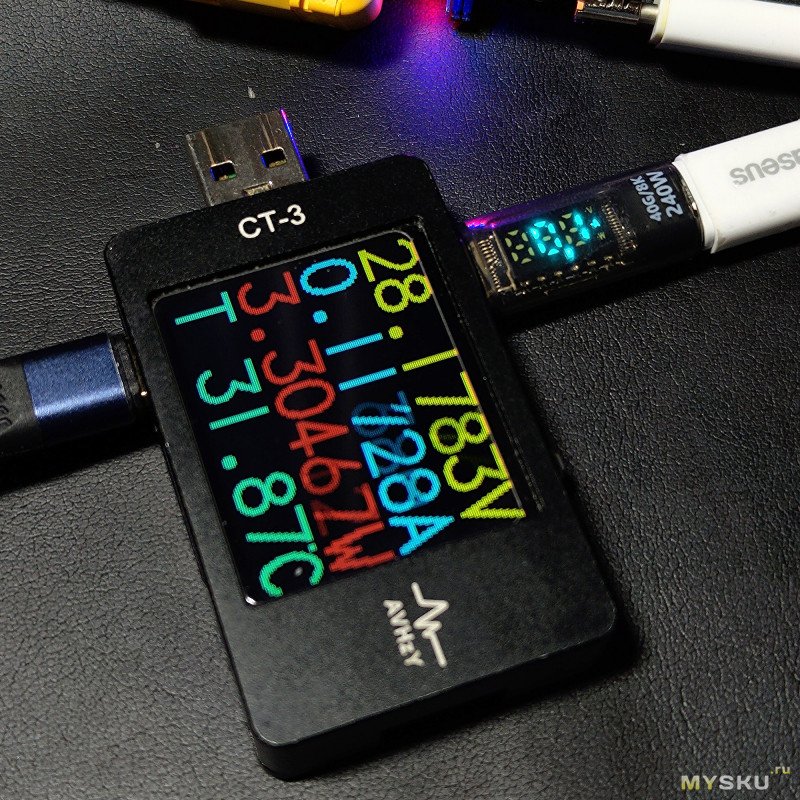

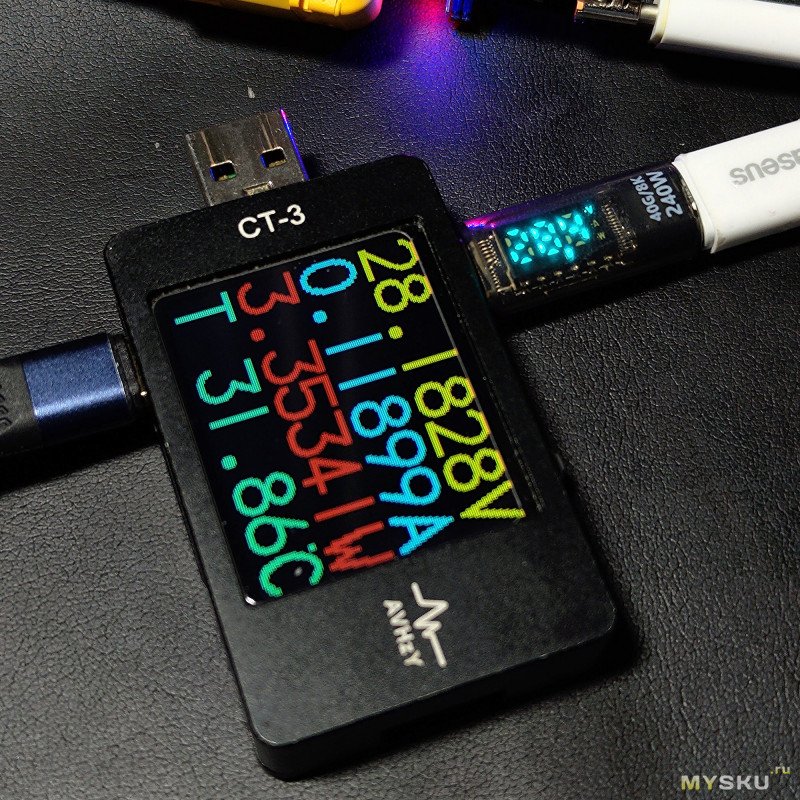

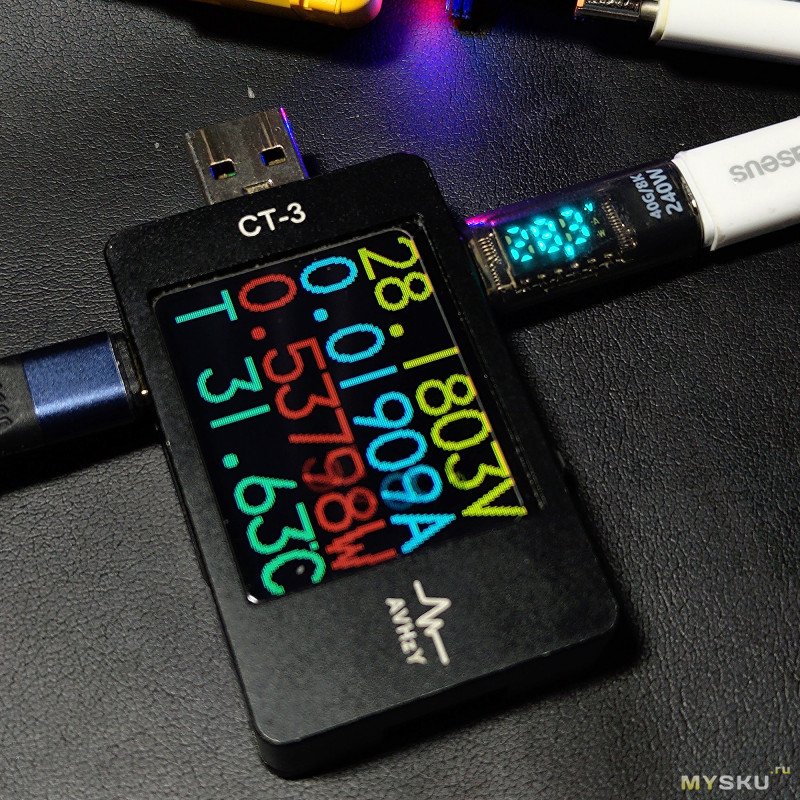

Подаём нагрузку 100мА (на большом тестере показано чуть больше, так как в цепи подключен внешний PD-триггер со светодиодами). Здесь, кстати, мелкий тестер не завышал отображение тока.

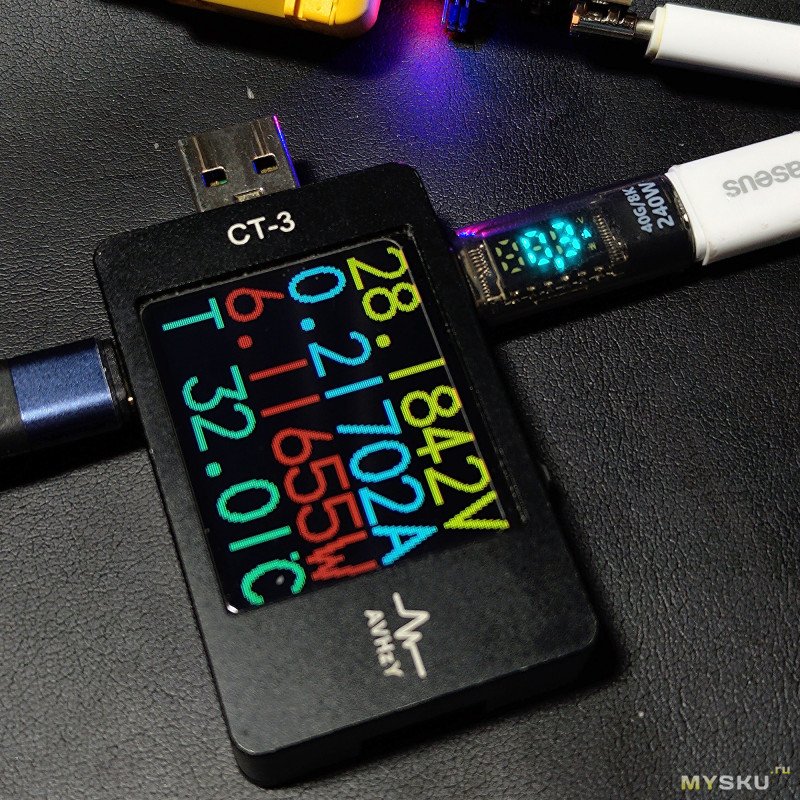

Подаём нагрузку 200мА (всего 220мА). Теперь мелкий тестер завышает отображение тока и показывает 300мА. Начиная с реальной нагрузки 200мА, мелкий тестер, помимо вывода напряжения и тока, начинает теперь показывать и мощность, которая очевидно, тоже завышенная.


500мА нагрузка.

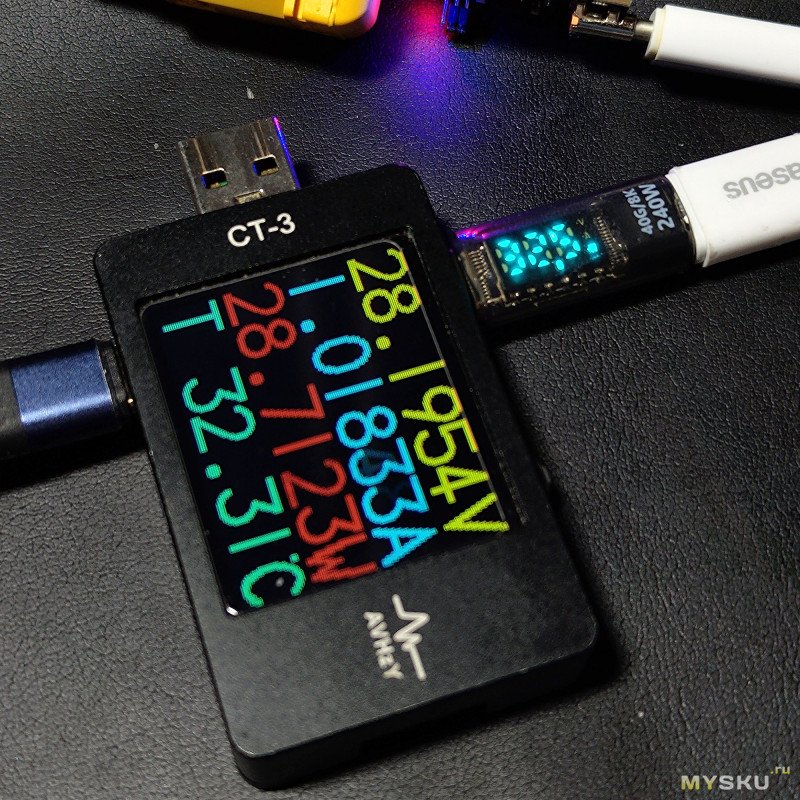

1А нагрузка. Мелкий тестер ток отображает столько же, но потребляемая мощность завышенная и колеблющаяся.

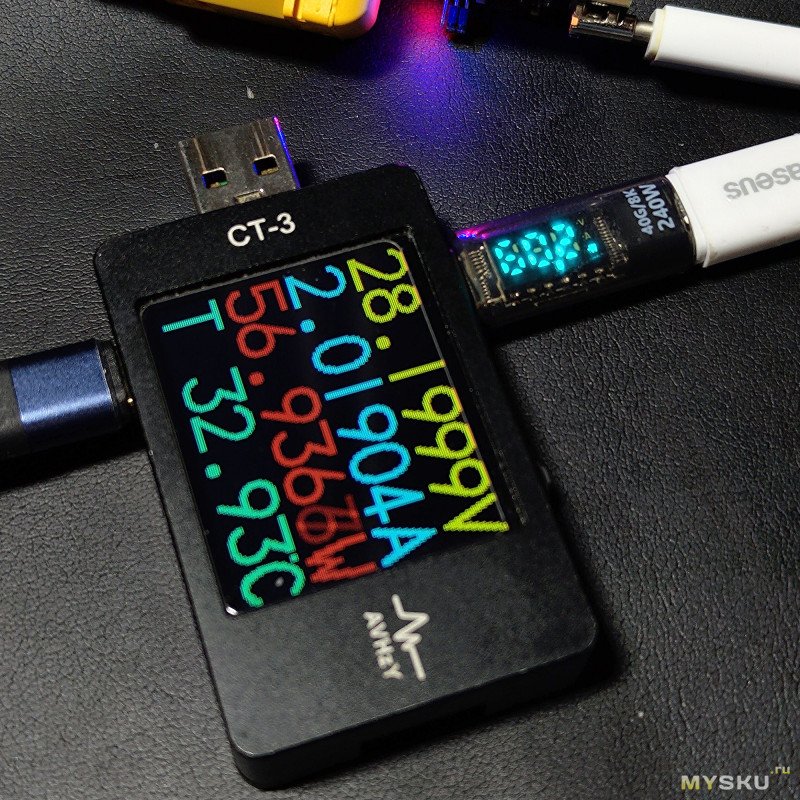

2A нагрузка.
Вывод напряжения мелкий тестер завышает на 0.11В, ток завышен на 90мА, мощность на 3.3Вт


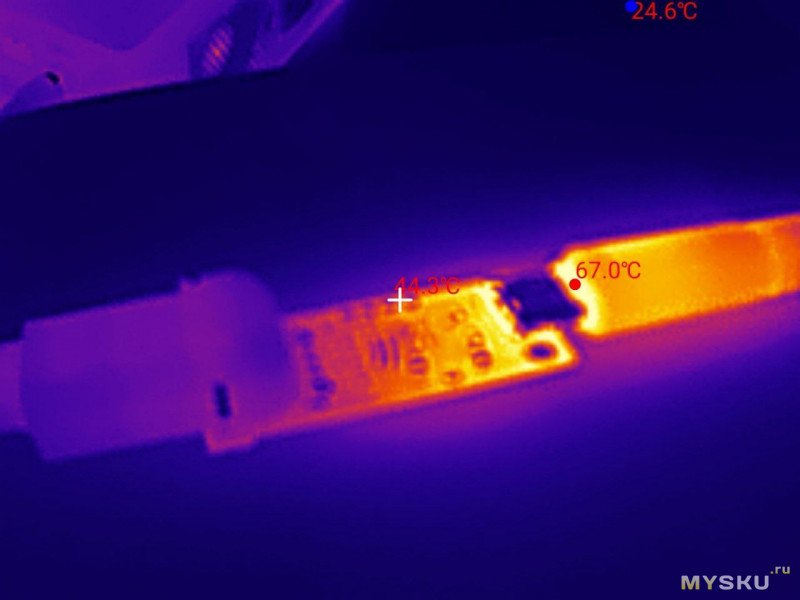

5A нагрузка.
Напряжение на 0.2В завышает, ток — на 190мА, мощность на 8Вт с лишним.

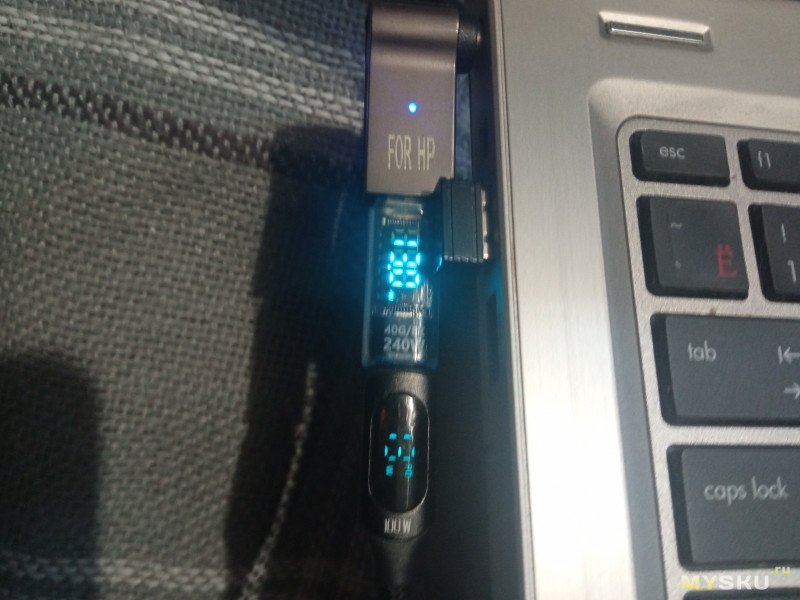

В работе

Зарядка телефона от повербанка

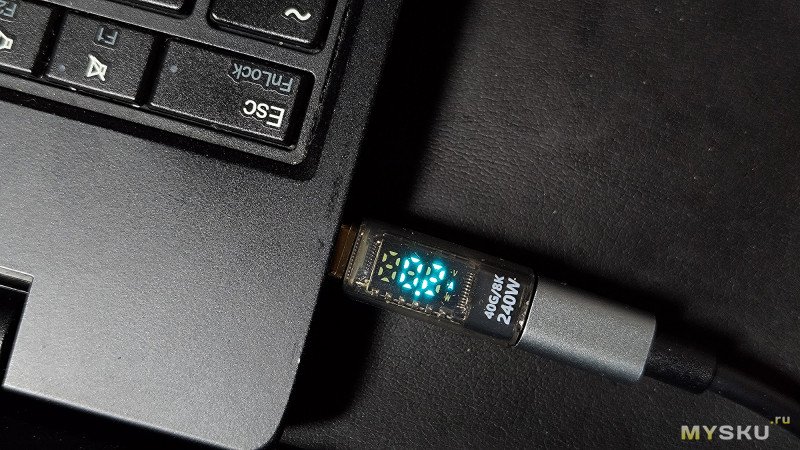

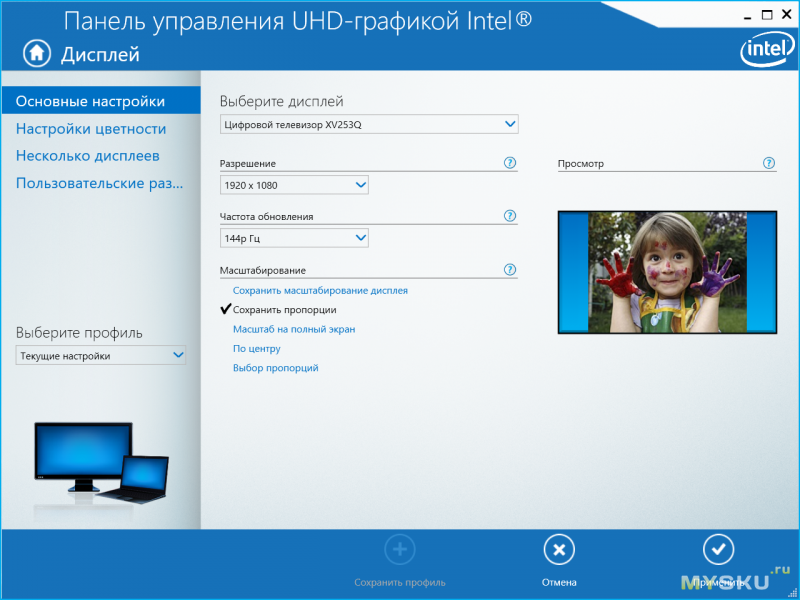

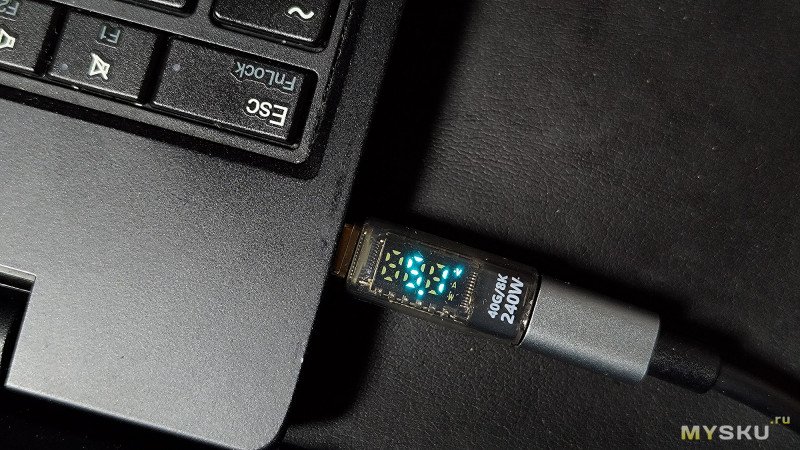

Передача видеосигнала по USB-C кабелю, от ноутбука на внешний монитор.


Все режимы разрешения и частот поддерживает, ничего не режется.

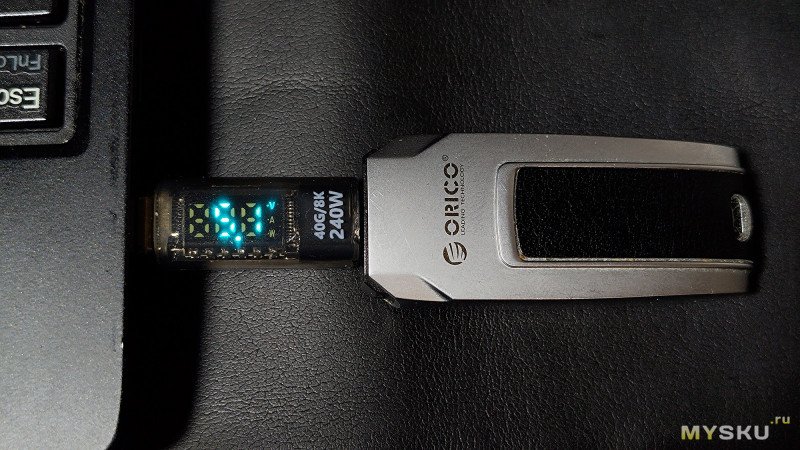

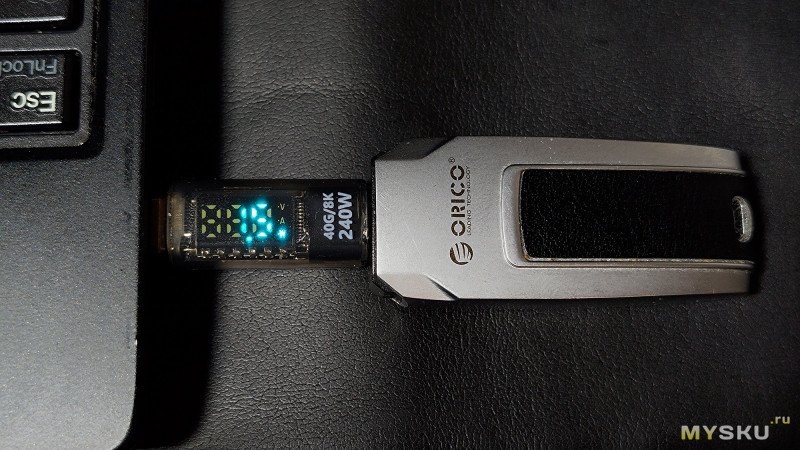

Флешка во время прогона тестом CDM

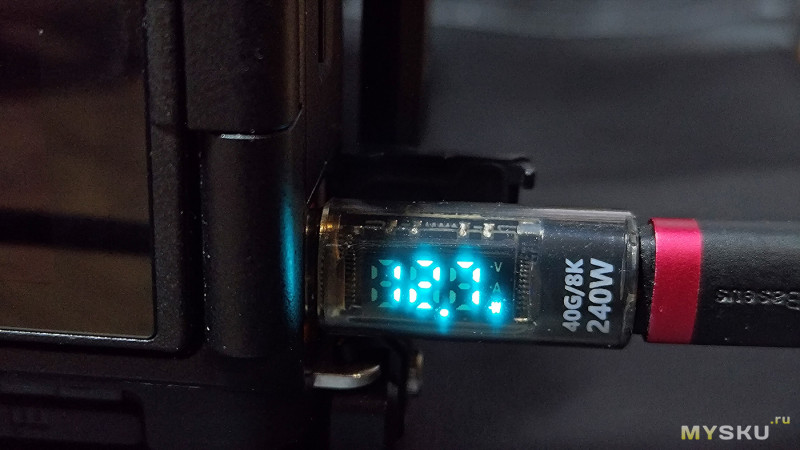

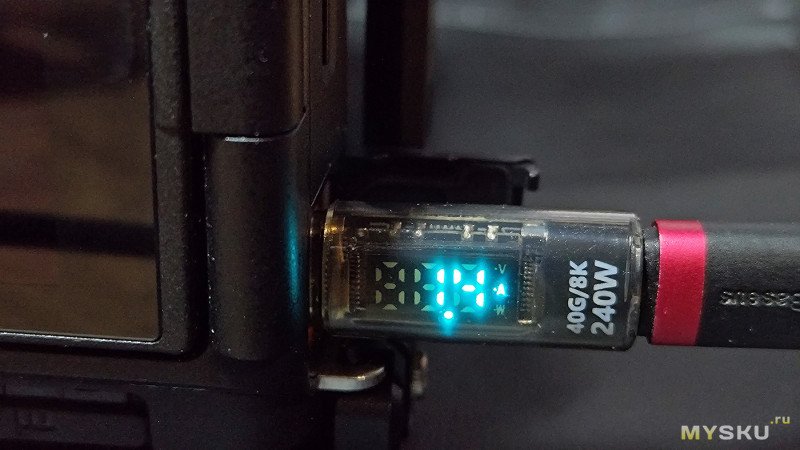

Зарядка камеры по USB-C. Не знаю, с чем это связано, но внутри камеры какой-то капризный зарядный контроллер и он далеко не от всех зарядок хочет нормально заряжаться. Например от одной GaN-зарядки он берёт только 5В/0.1А и ток не повышается. Но стоит заменить этот БП на другой GaN блок и аппарат берёт положенные ему 9В/1.5А. Ещё большую путаницу вносит большой тестер, установленный в разрыв цепи — даже от правильного GaN-блока аппарат не хочет переключаться на 9В. И это при условии использования одного и того же хорошего кабеля. С маленьким тестером мониторинг стал сильно проще.

Итоги

Приборчик завышает показания, но с моими задачами справляется, напряжение, токи и мощность показывает, а больше и не требовалось. Лично для меня плюс, что теперь не нужно искать ещё один USB-C кабель для внедрения в разрыв цепи большого тестера, чтобы просто посмотреть сколько потребляет девайс. Теперь достаточно этого мелко-тестера. Покупка устраивает.

— отображает мощность начиная с 200мА нагрузки
— данные и видеосигнал пропускает
— в обратную сторону работает
— завышает показания
