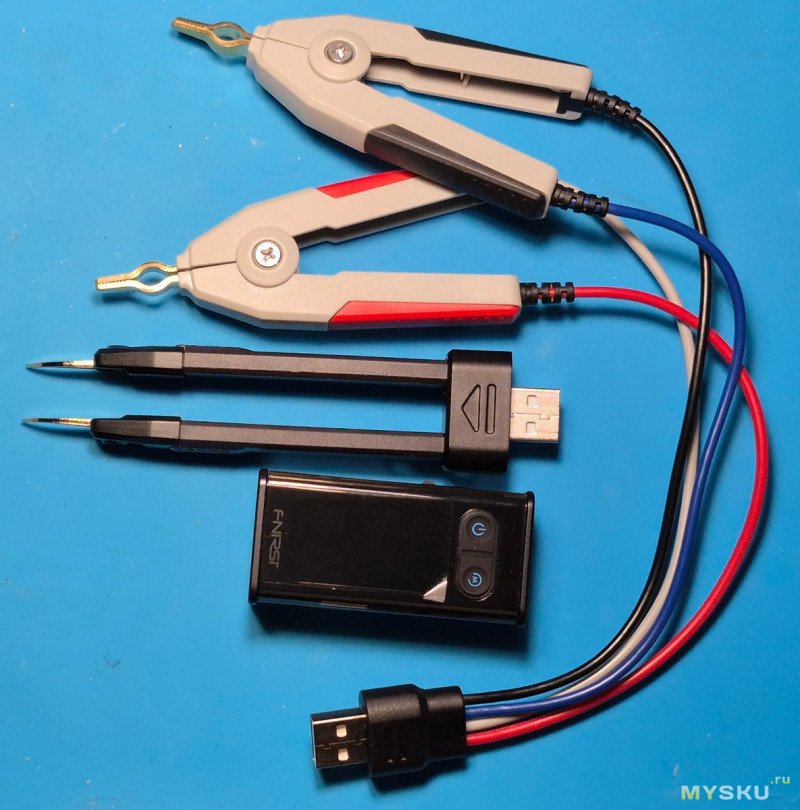

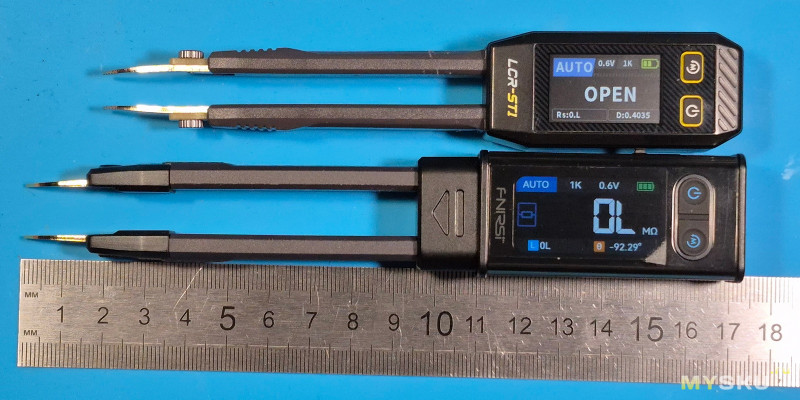

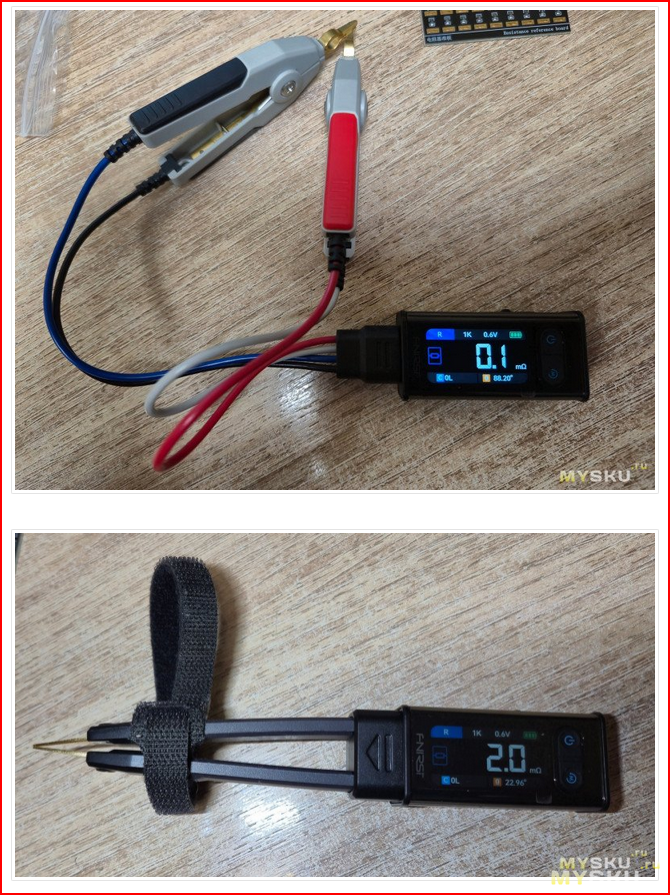

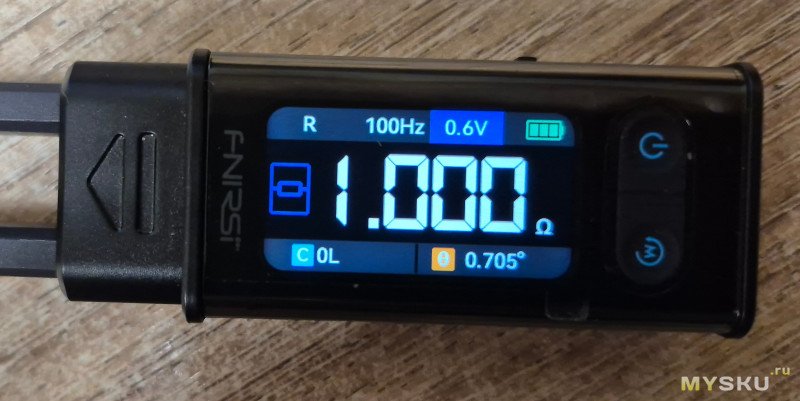

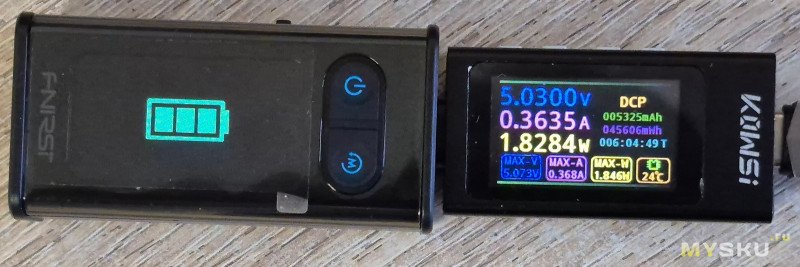

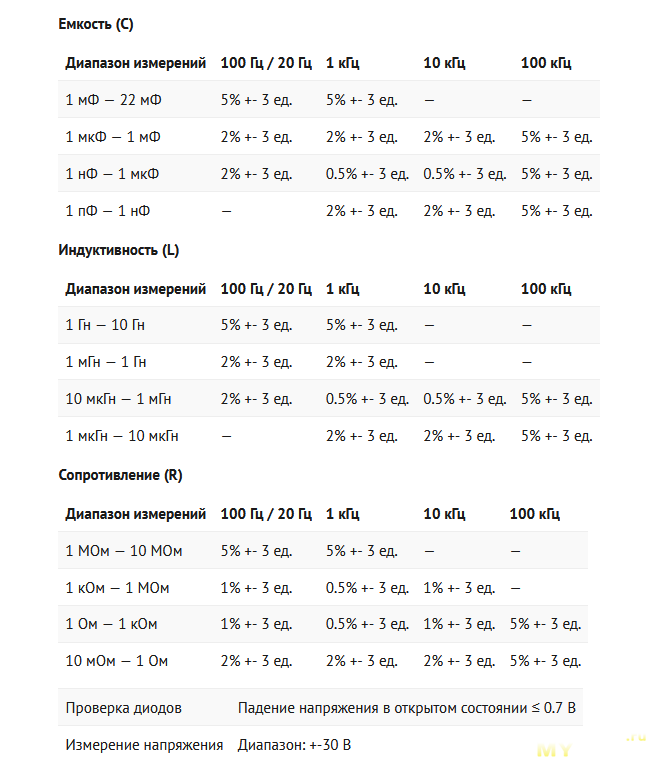

Измерительный пинцет Fnirsi LCR-ST2

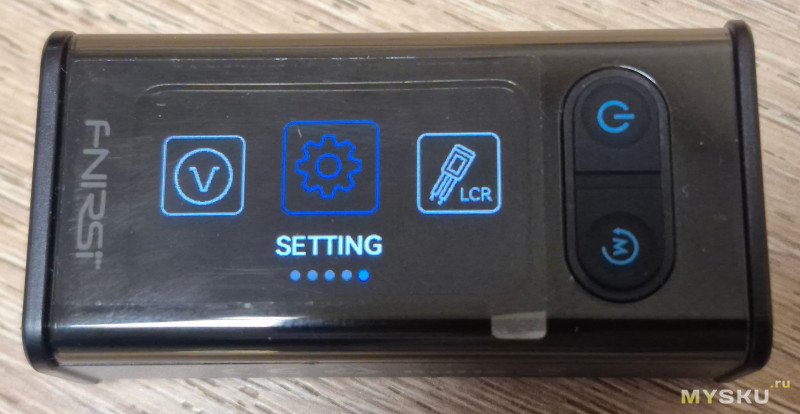

Качелькой выбираем «шестеренку»(Настройки).

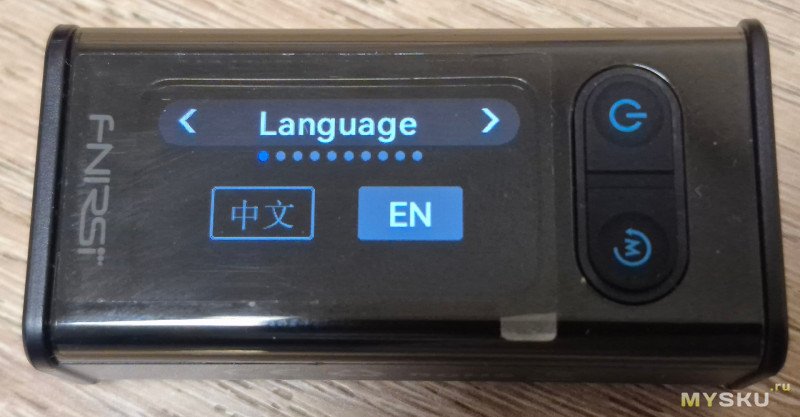

Язык. Только два лэнга- братский китайский и буржуинский английский.

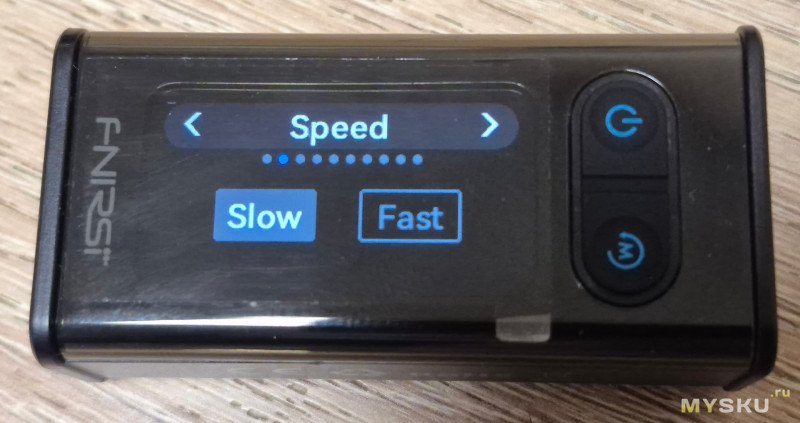

Далее скорость обработки. В интернете смотрел обзор, говорят что быстрее обновление данных на экране- хуже точность.

Далее выбираем стартовый экран.

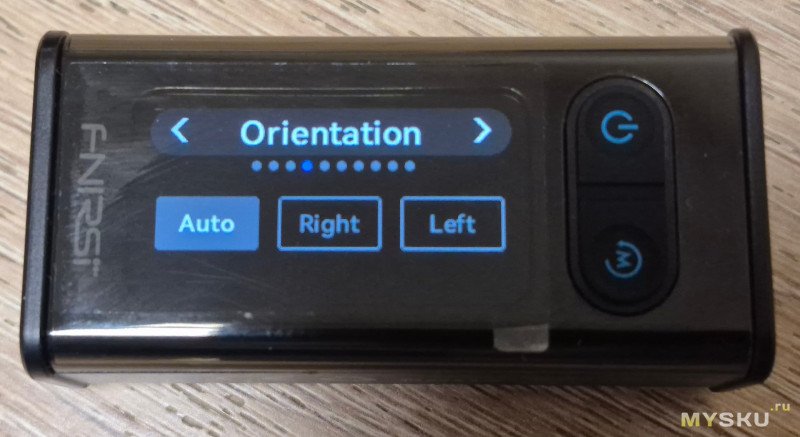

Ориентация дисплея.

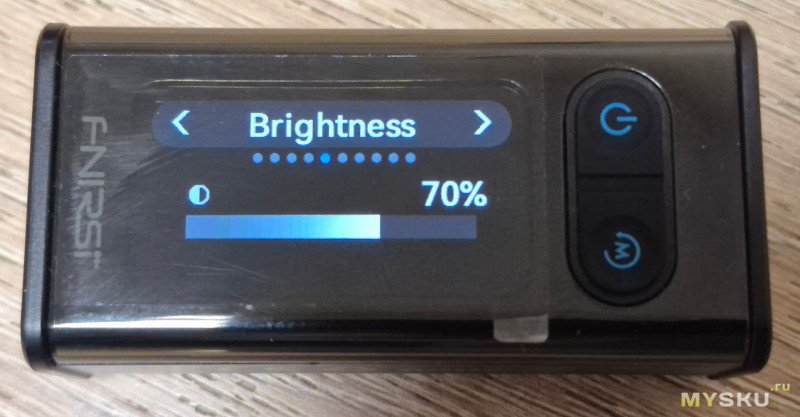

Яркость дисплея.

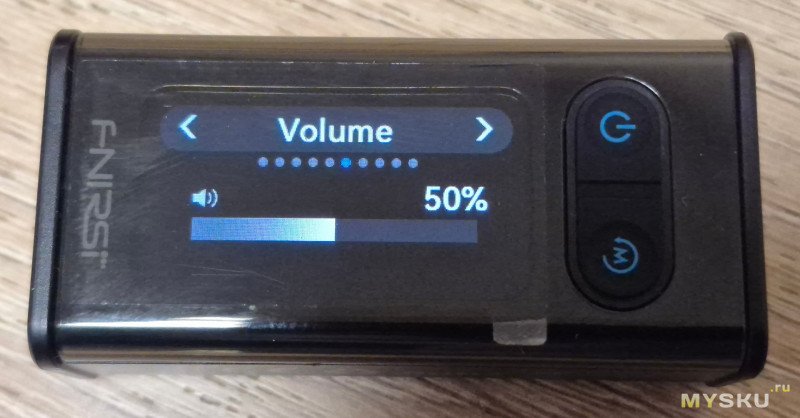

Громкость.

Автовыключение.

Меню калибровки.

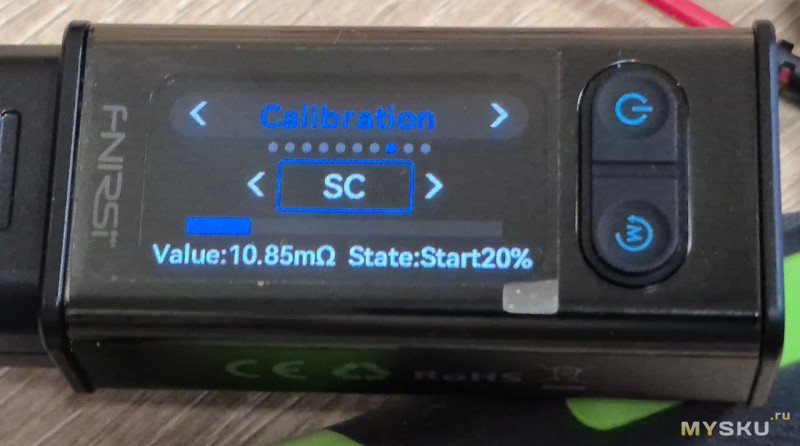

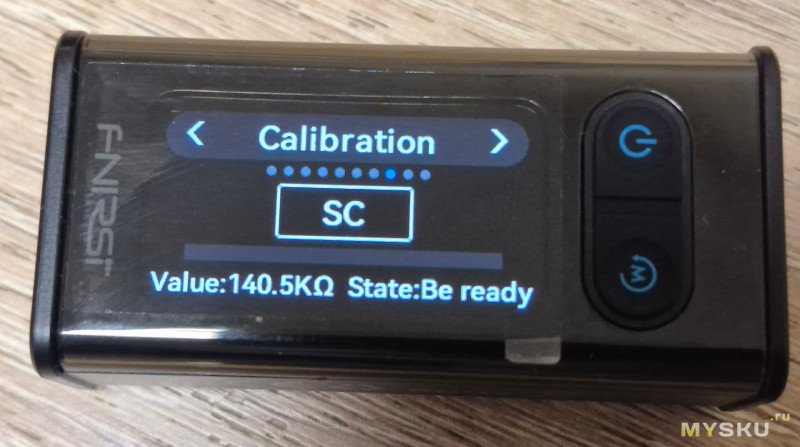

SC — калибровка «0» с замкнутыми щупами. Нажимаем качельку, активность показывается синим прямоугольником вокруг выбранного параметра. Для начала калибровки жмем еще раз качельку. Ждем пока закончится калибровка…
Вправо-влево можно выбирать другие параметры для калибровки.

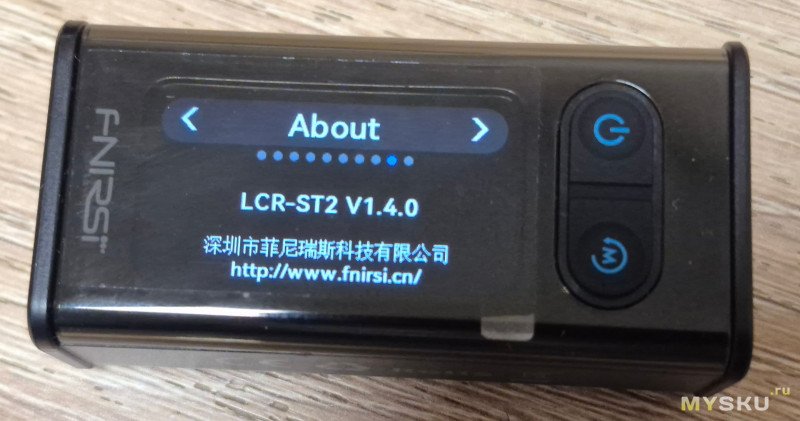

Версия прошивки.
На сайте FNIRSI есть новая версия прошивки. Пока не обновлял…

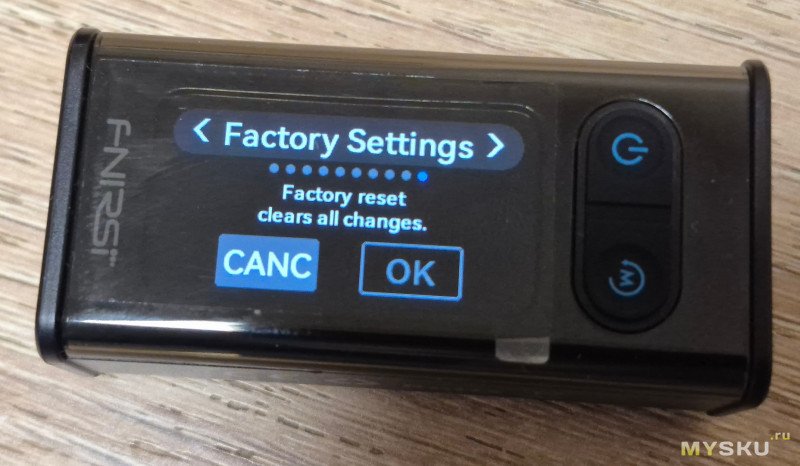

Сброс к настройкам «по заводу».

Нажатием кнопки меню возвращаемся в основное меню прибора.

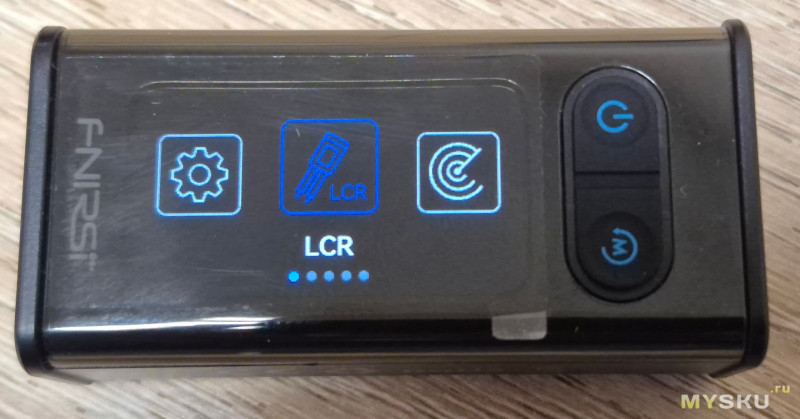

Качелькой переходим на меню «SCAN». Подтверждаем нажатием на «качельку.»
Работа данного меню заключается в последовательном сканировании исследуемого элемента разными частотами с выводом результатов на дисплей.

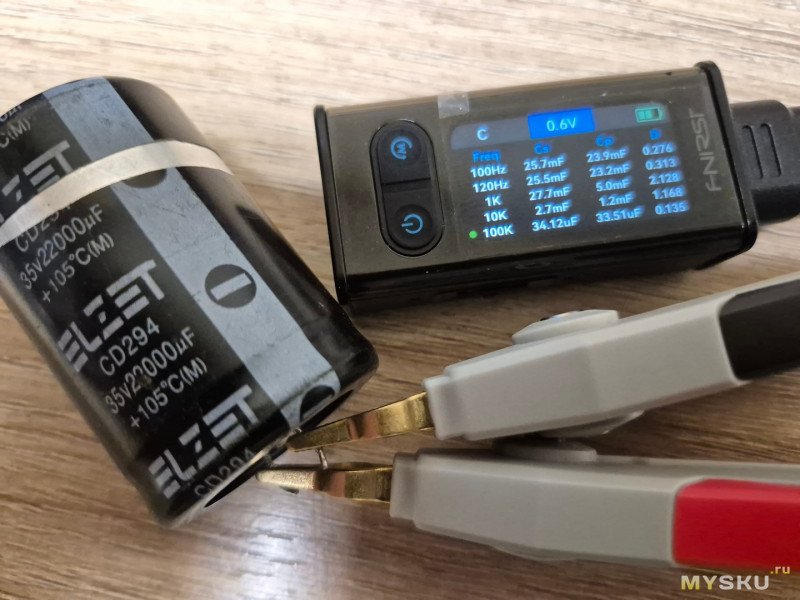

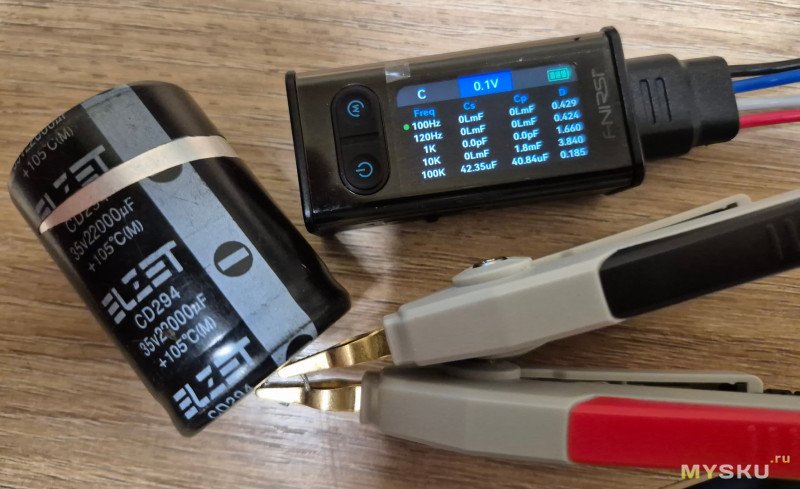

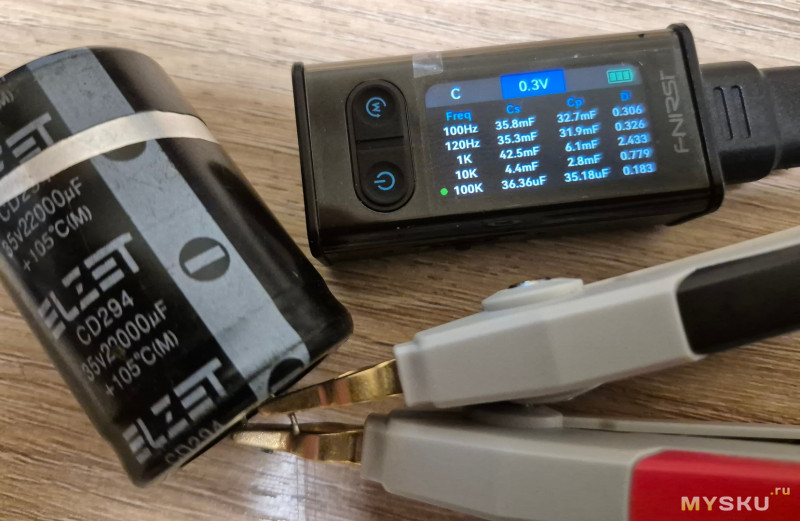

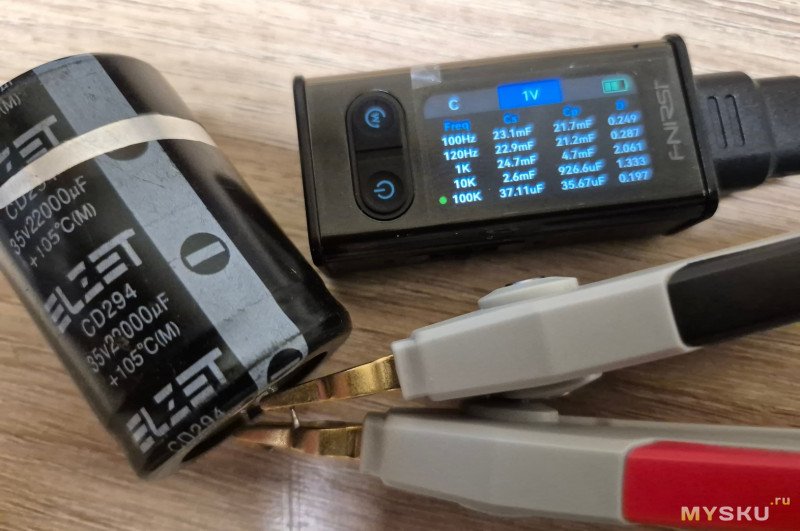

Можно посмотреть на зависимость емкости конденсатора 22000 мкФ от частоты и напряжения измерения.

Здесь можно сортировать детали на соответствие завленным параметрам точности.
На примере резистора 180кОм 1%.
Качелькой вправо/влево выбираем нужный нам элемент. Нам нужен R/резистор.

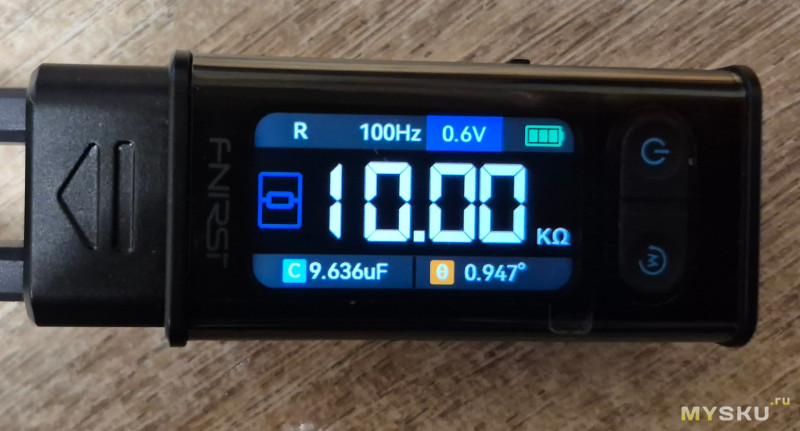

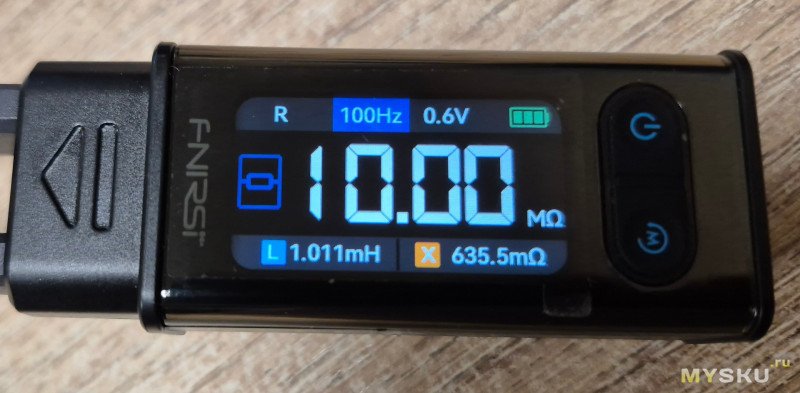

Далее коротким нажатием на качельку выбираем частоту. Менять частоту можно наклоном качельки вправо/влево.

Установили… Жмем на качельку чтобы перейти к выбору напряжения измерения. Его предел выбираем также- наклоном качельки вправо/влево.

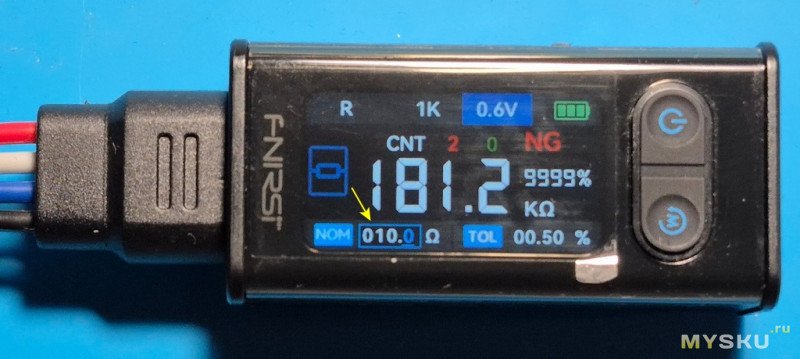

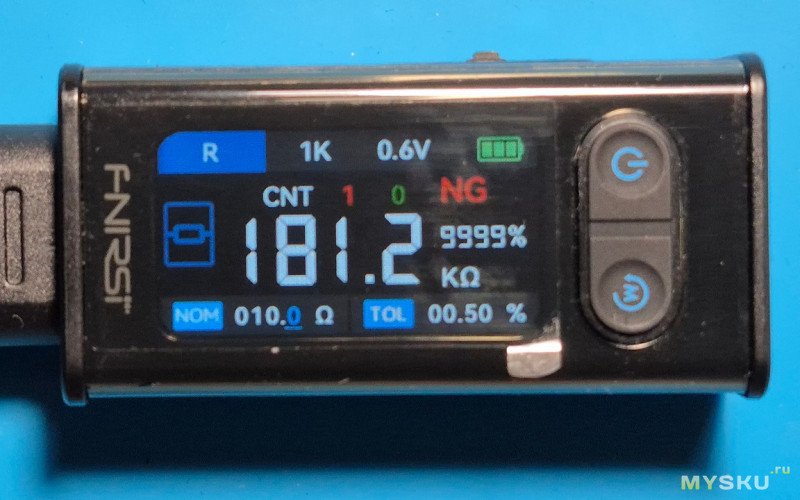

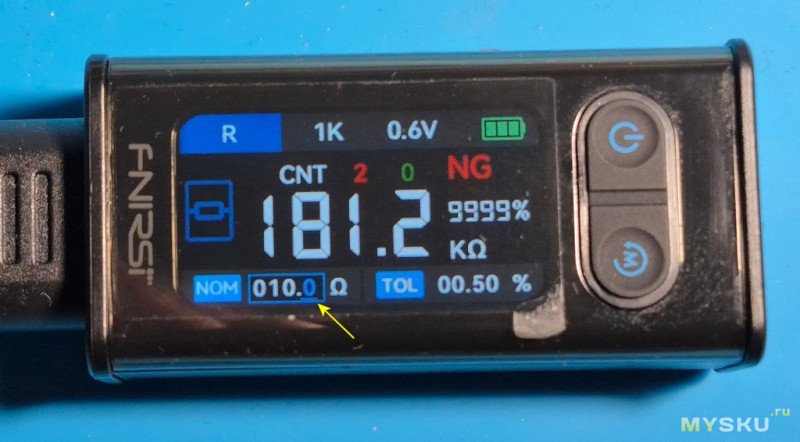

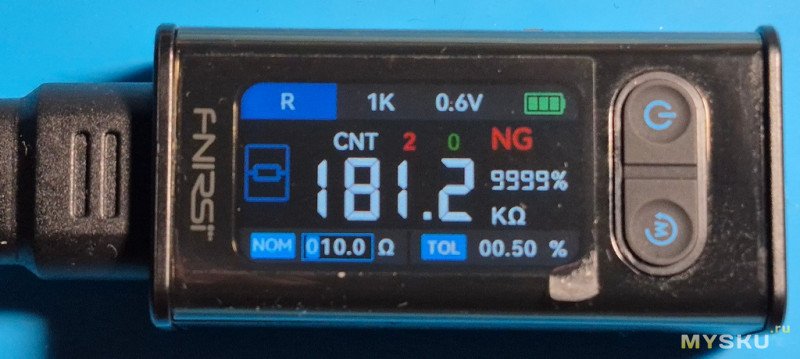

Чтобы перейти к установке номинала резистора зажимаем качельку и опция установки номинала активируется.

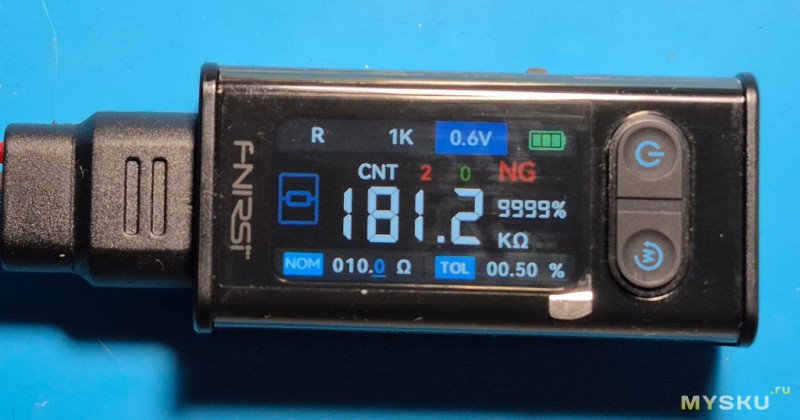

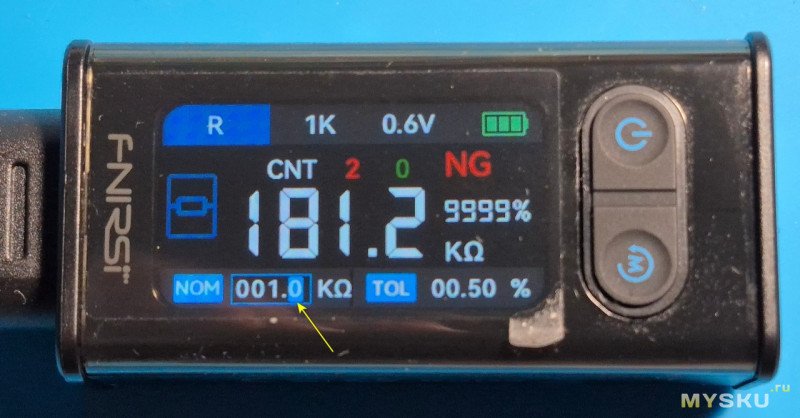

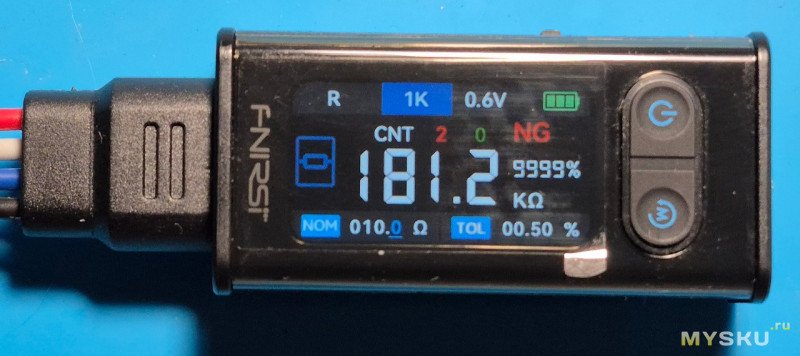

Устанавливаем номинал… Нажимаем на качельку и у нас под младшим разрядом появляется курсор.

Смещаемся влево наклоном качельки до крайнего старшего разряда.

Активируем старший разряд нажатием качельки.
Наклоном качельки вправо доводим цифру до 9, и еще раз вправо- теперь у нас диапазон переместился в килоомы. Но у нас сейчас активирован младший разряд…
Деактивируем его нажатием на качельку. И наклоном качельки влево перемещаем курсор на старший разряд.
Активируем его нажатием на качельку и выставляем «1». Деактивируем его нажатием на качельку и переходим к следующемк разряду. Там поступаем также- активируем, выставляем номинал(цифру «8»), деактивируем и переходим к следующему разряду. Таким вот способом выставляем номинал.
Далее, как закончили с номиналом, переходим к установке процента погрешности.
Нажимаем 1 раз на кнопку меню. В окне установки номинала после этого исчезнет прямоугольное выделение вокруг номинала и курсор. Наклоном качельки вправо переходим к установке процента погрешности. Там действия аналогичные предыдущим. После установки процента выходим из установки процентов нажатием на кнопку меню.

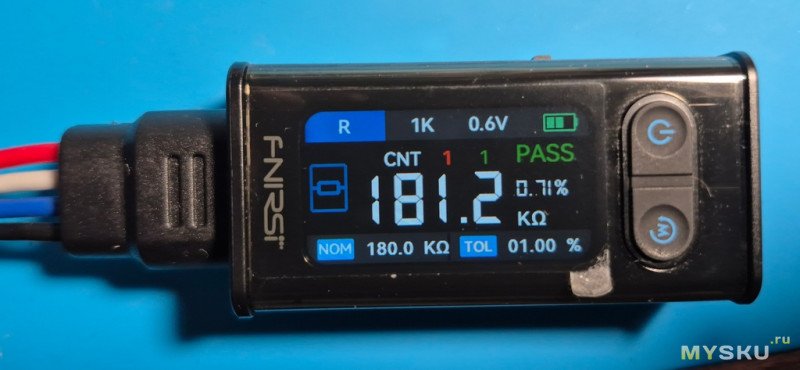

Резистор в допуске… Об этом говорит зеленая надпись PASS. Также отображается процент допуска в который реально уложился резистор- 0,71%.

Вольтметр. Максимальное входное напряжение заявлено 30 Вольт.
Пиктограмма батарейки указывает полярность подключения щупов пинцета к источнику тока.

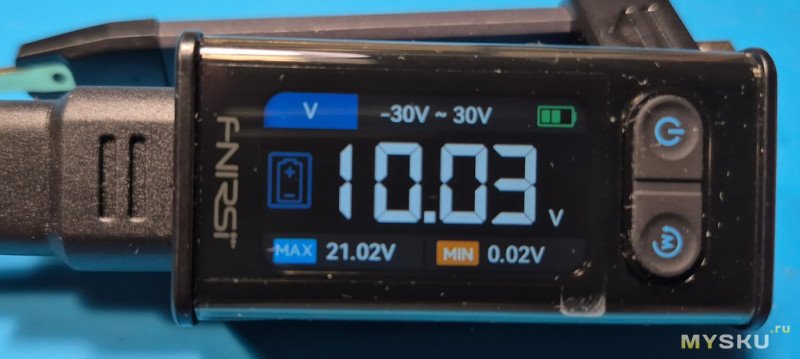

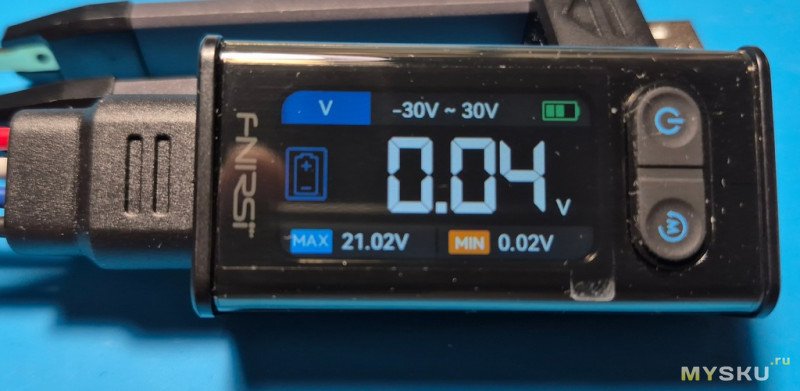

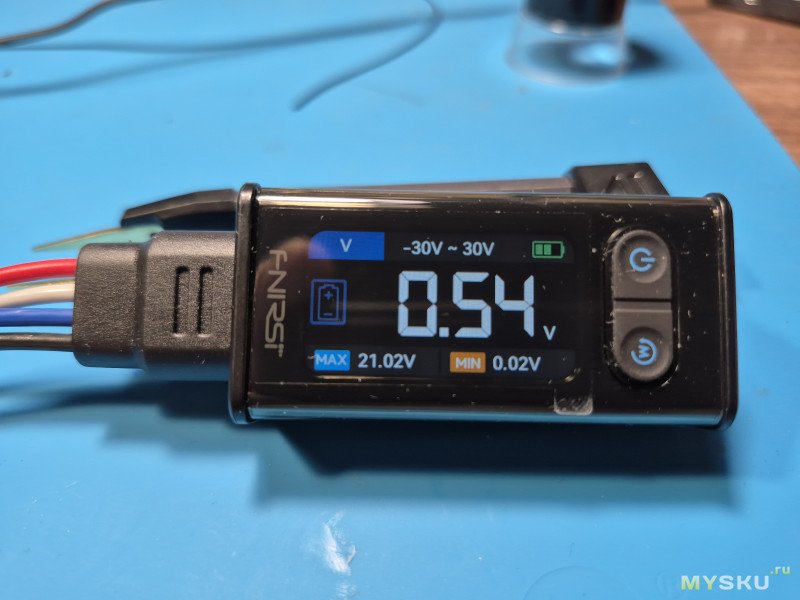

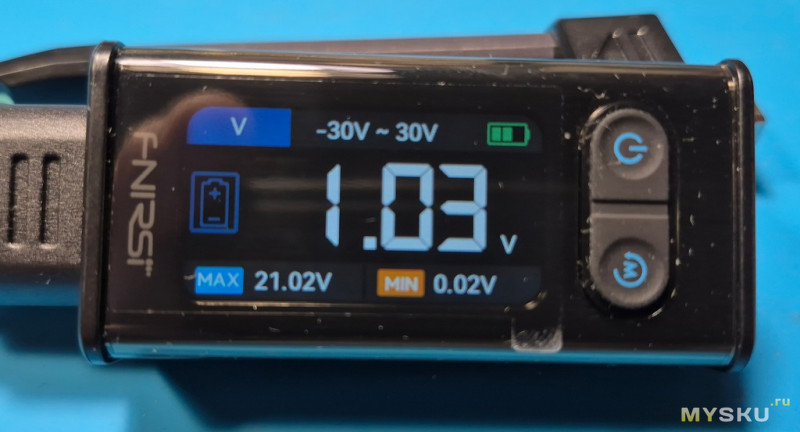

Внизу дисплея указывается максимальное и минимальное значение измеренного напряжения.

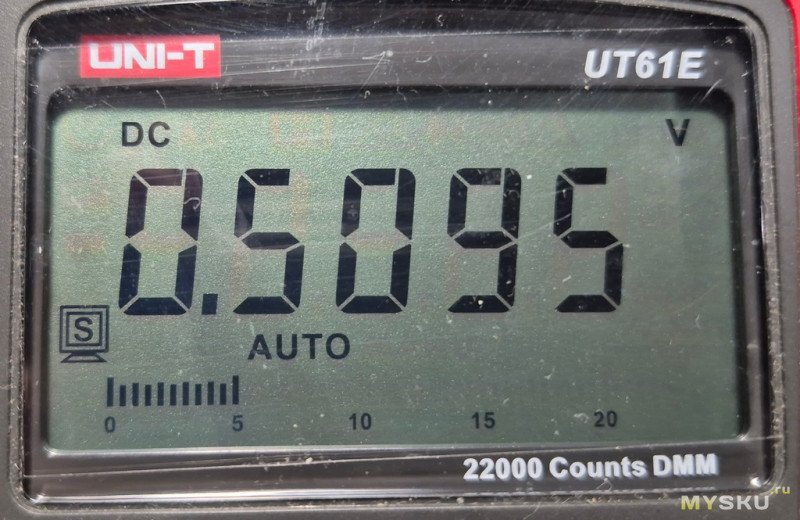

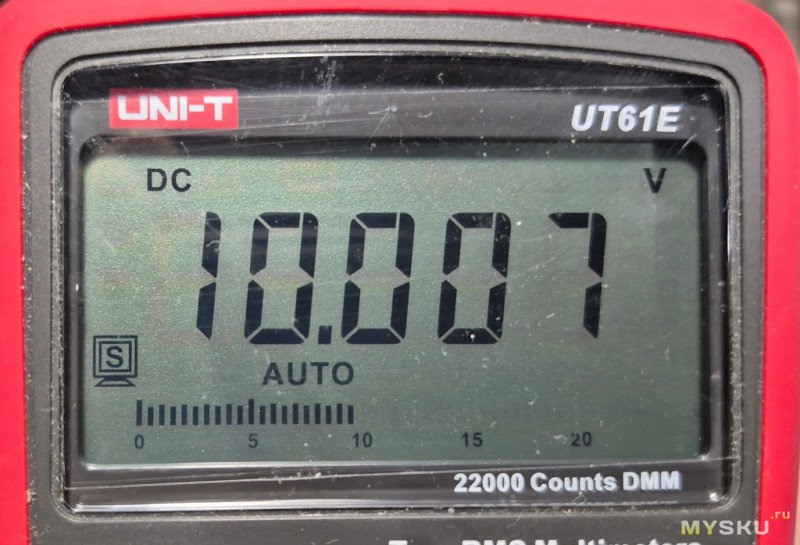

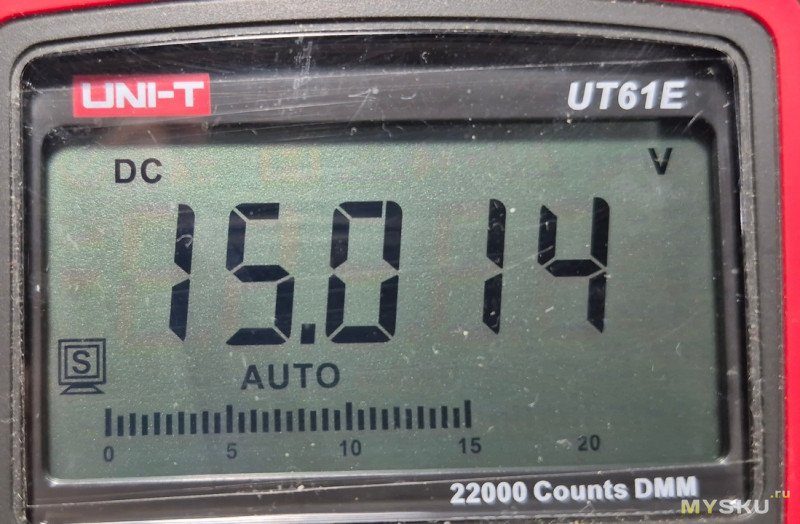

Подключил этот тестер и UNI-T UT61E к блоку питания. Выставил выход блока питания в «0».


0.5V


1V

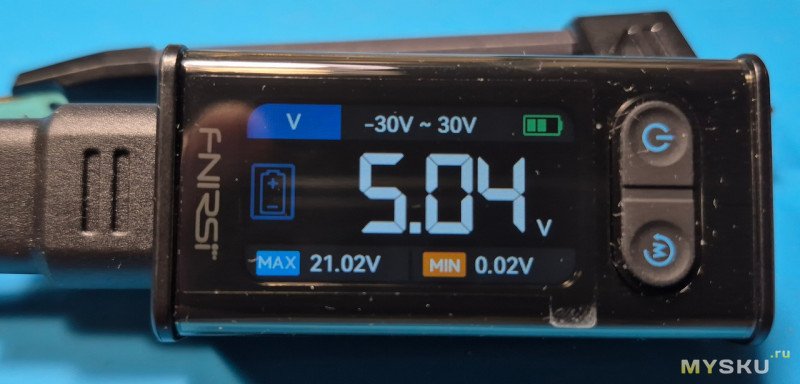

5V


10V

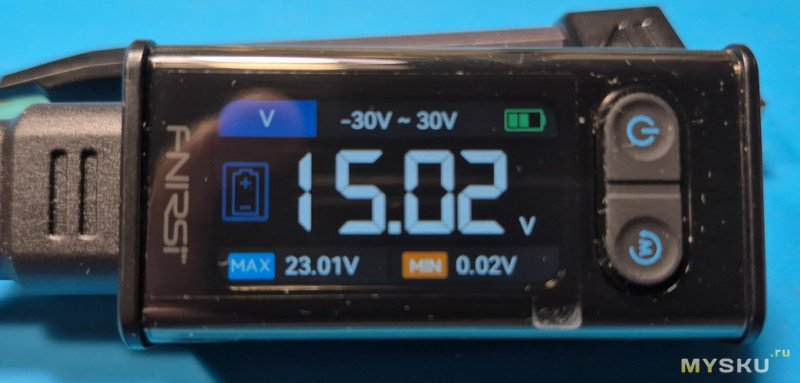

15V

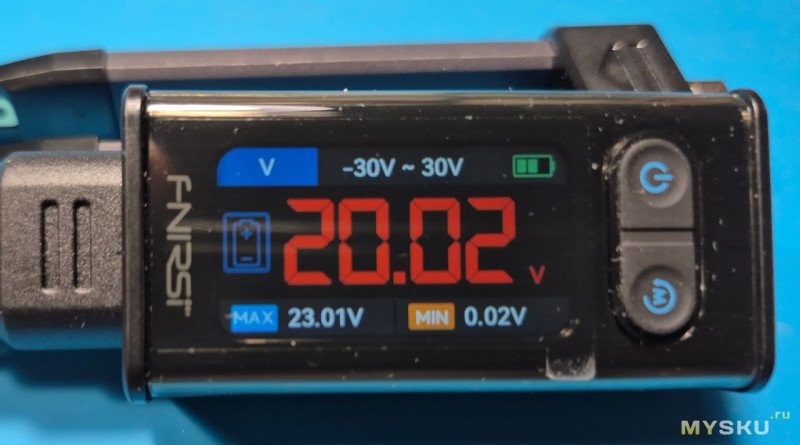

Начиная с 16 Вольт цифры отображающие напряжение становятся красными.


20V

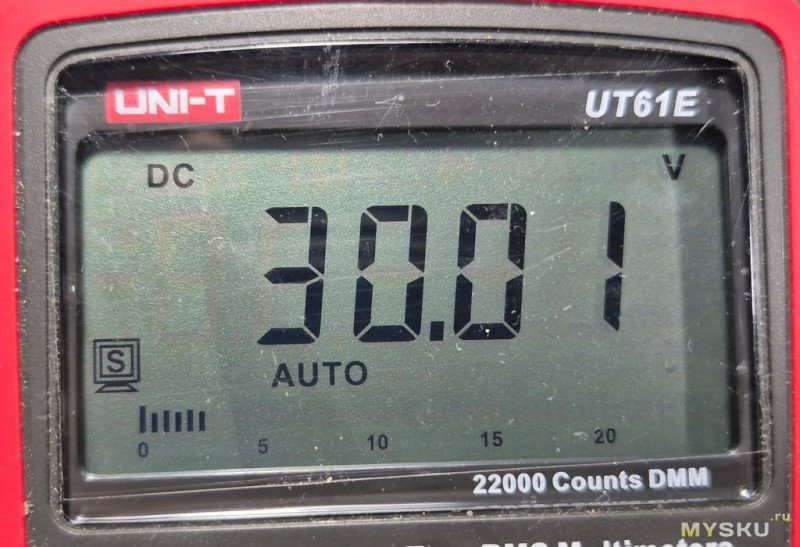

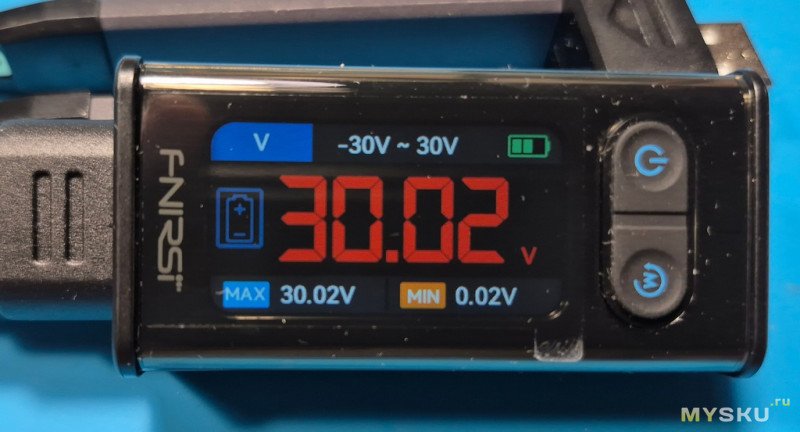

30V

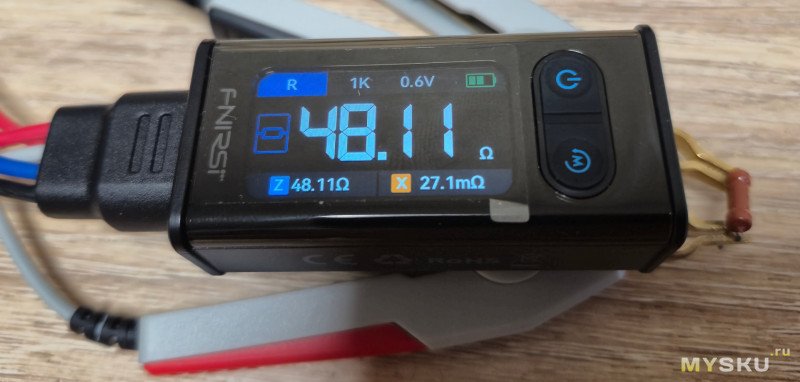

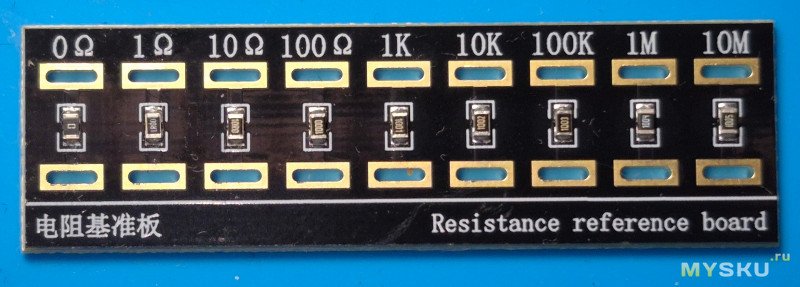

Сначала замеряем сопротивления на плате с набором резисторов что пришла с тестером.

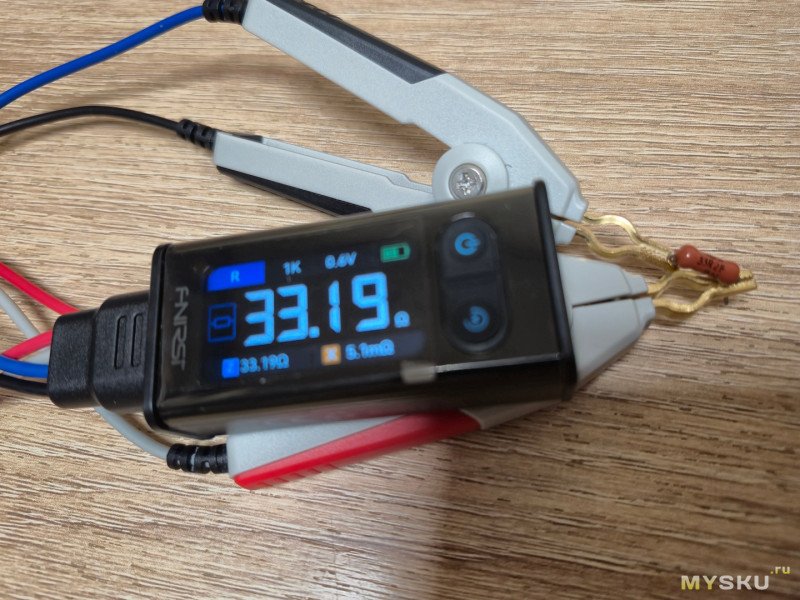

33R2 1%


48R1 1%

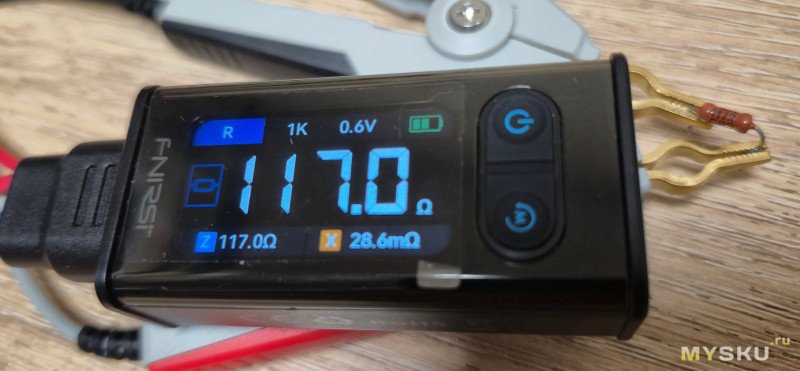

117R 1%

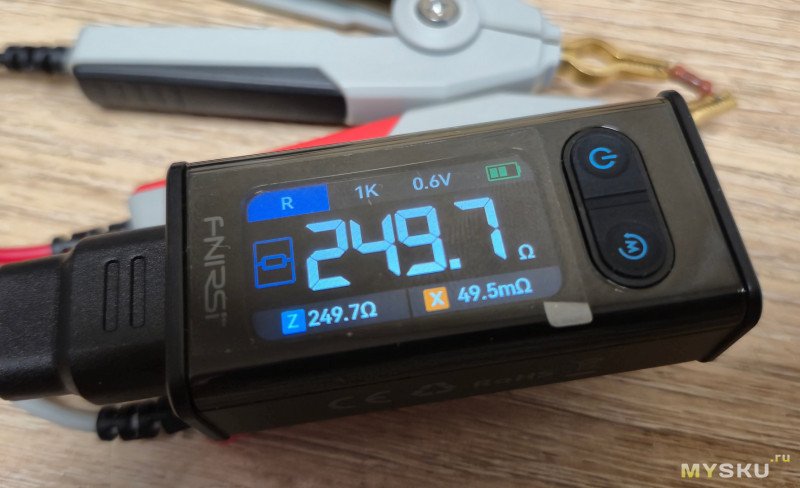

249R 1%

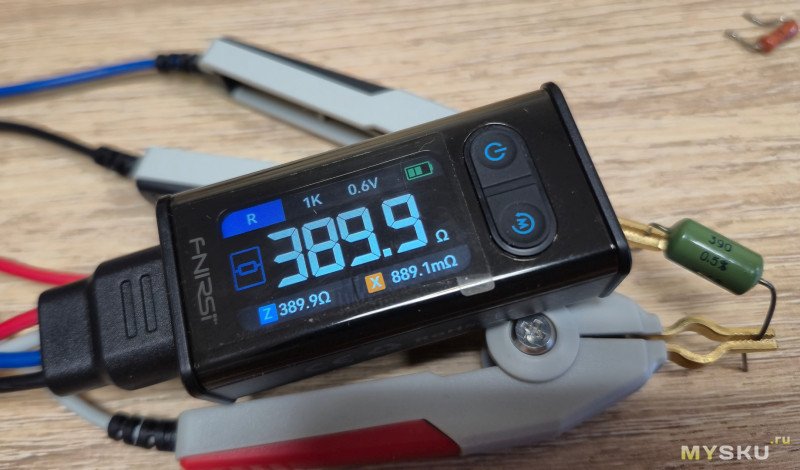

390 Ом 0.5%


481R 1%

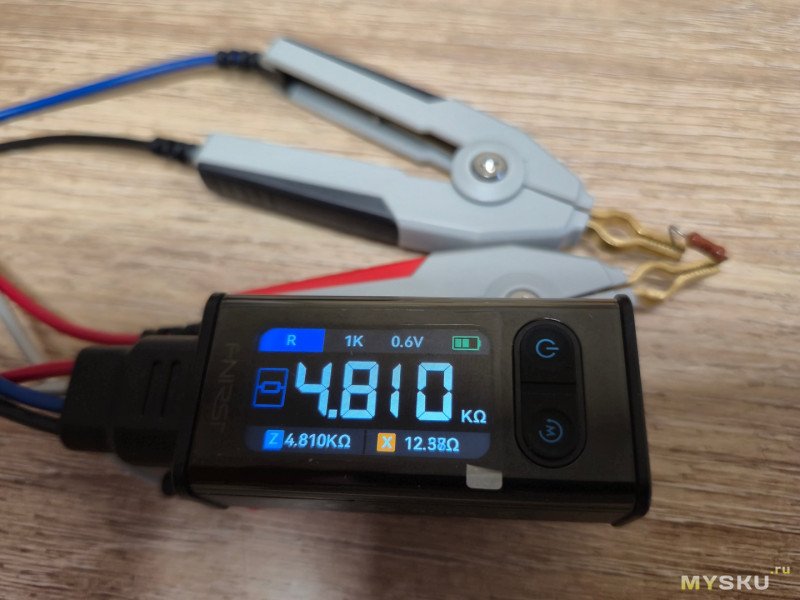

4k81 1%

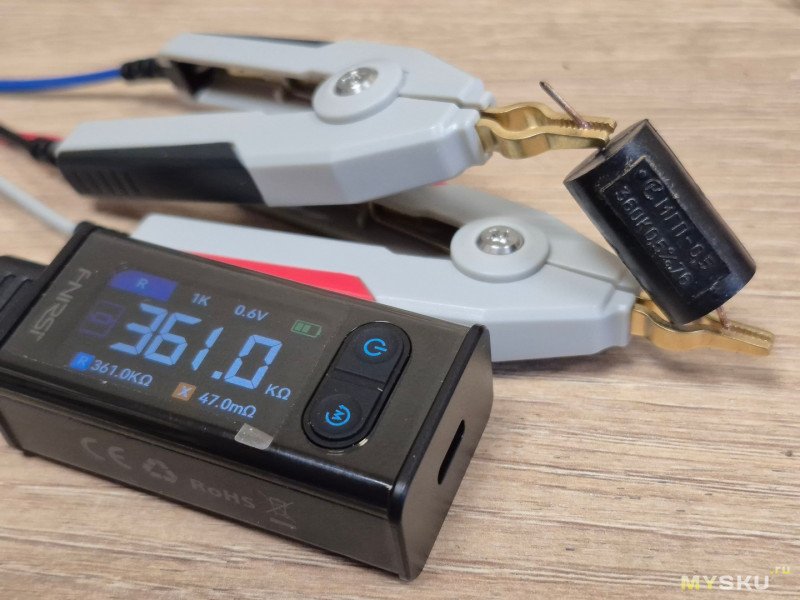

360К 0.5%

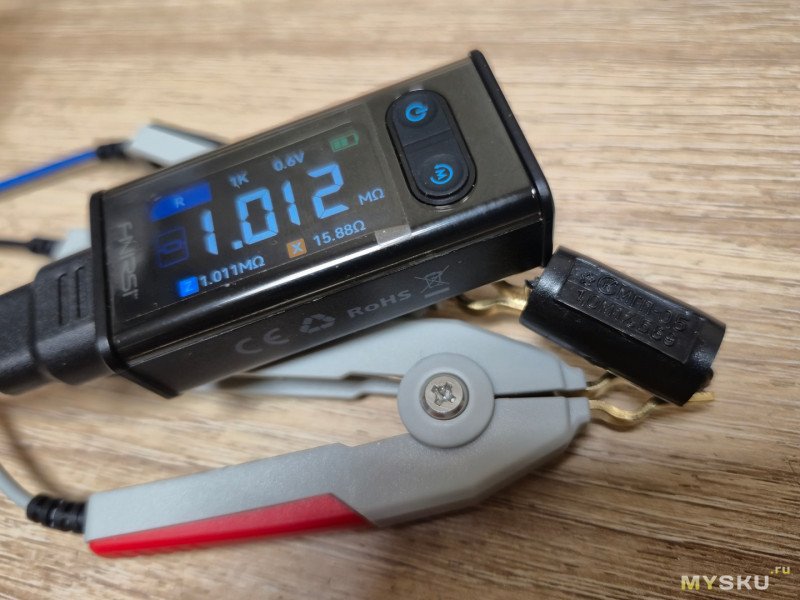

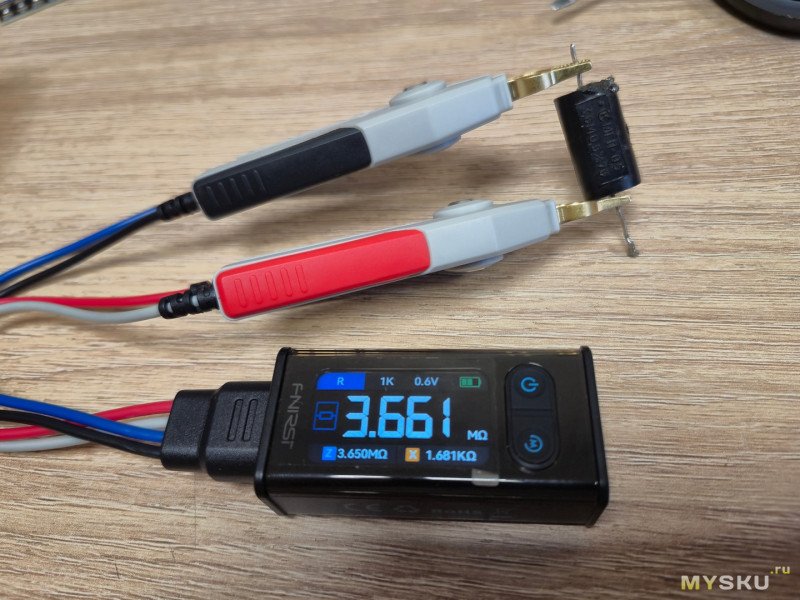

1МОм 1%


3.6МОм 0.5%

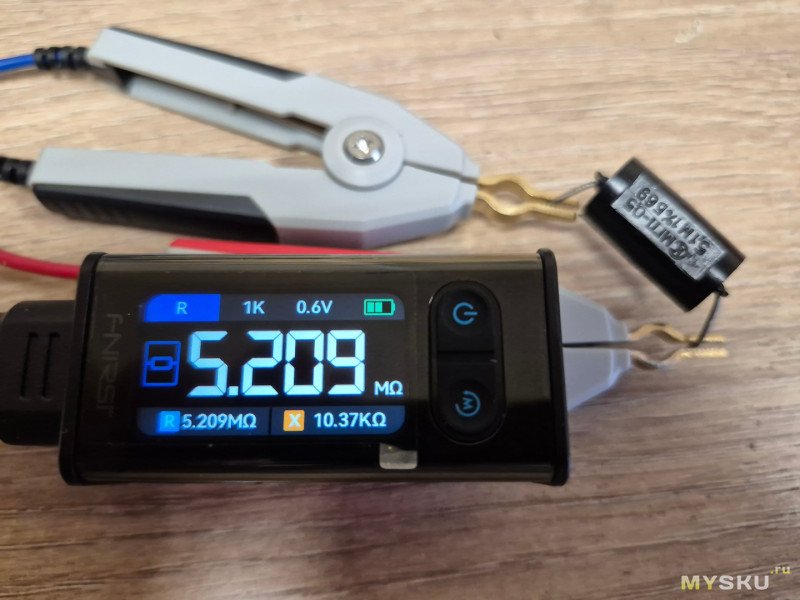

5.1М 1%


1000pF 1%

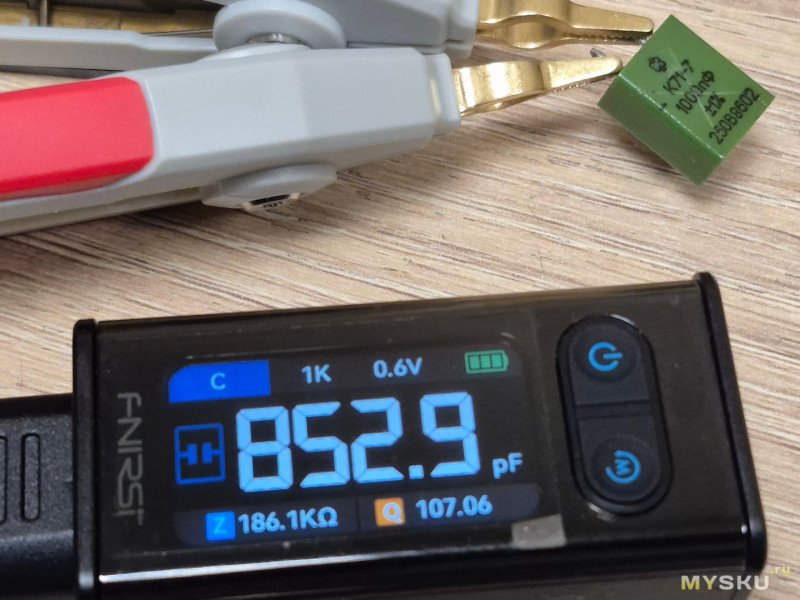

1000pF_BAD 1% Дефектный конденсатор.


1500pF 1%

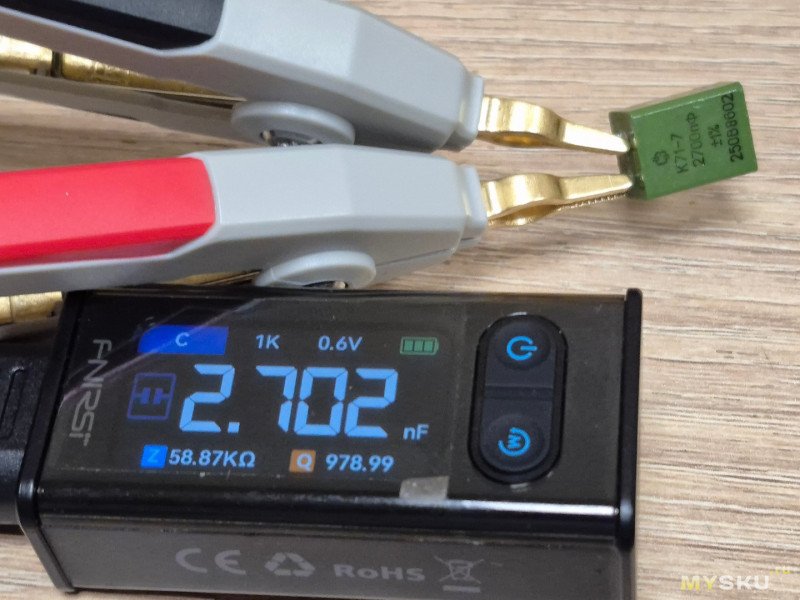

2700pF 1%

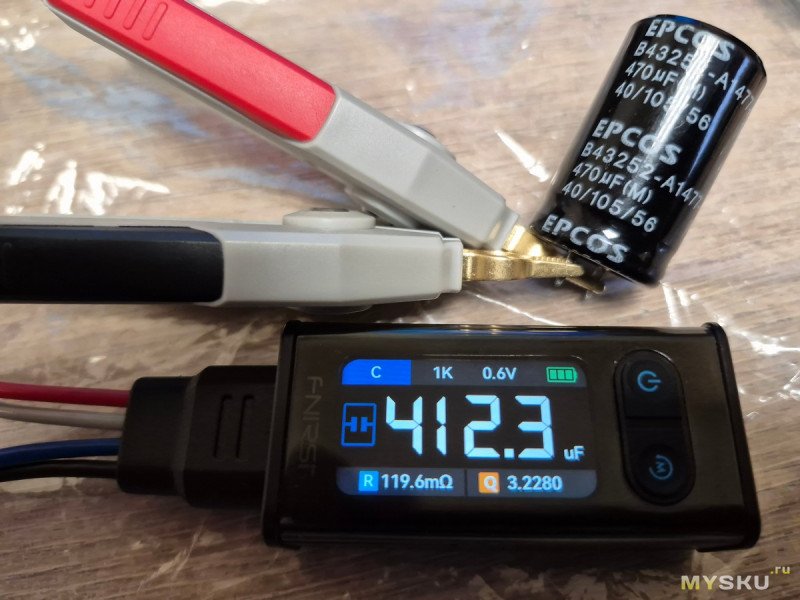

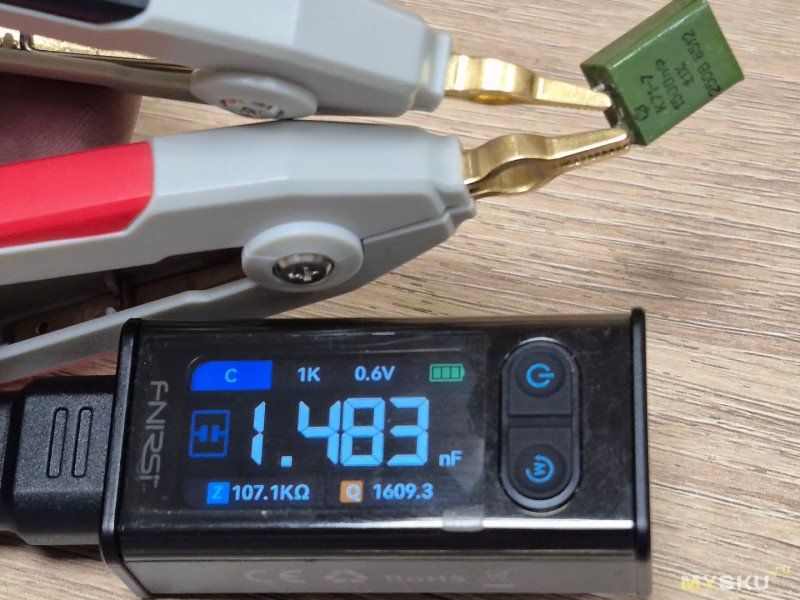

470mF

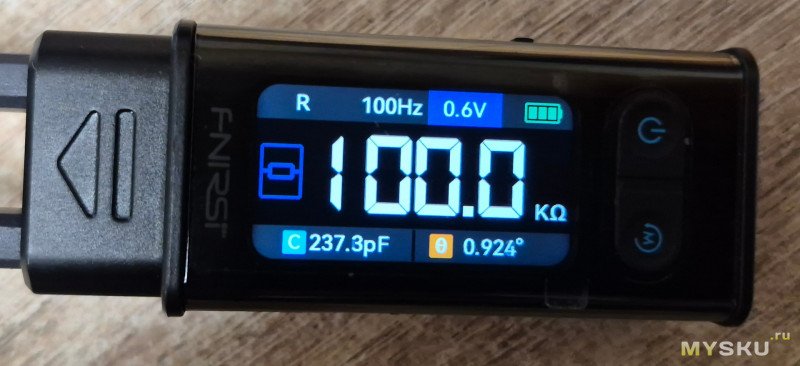

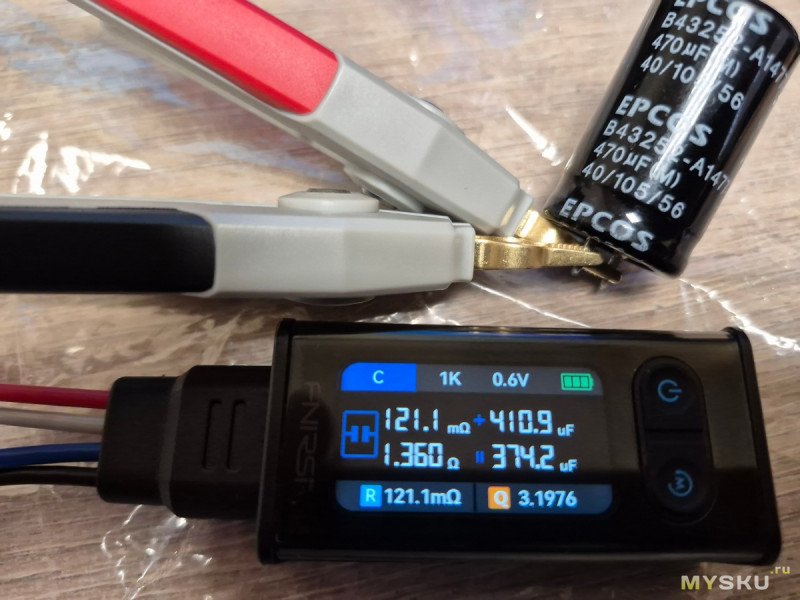

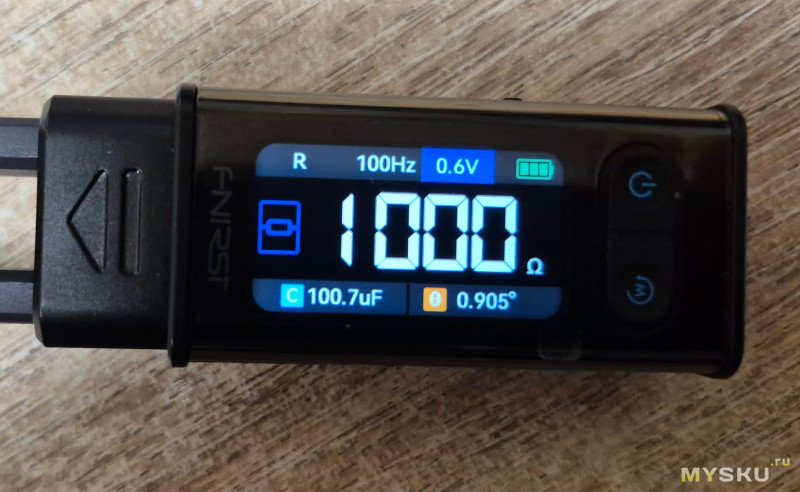

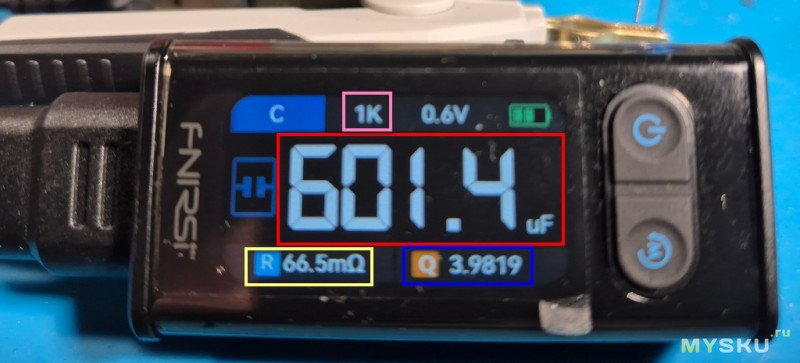

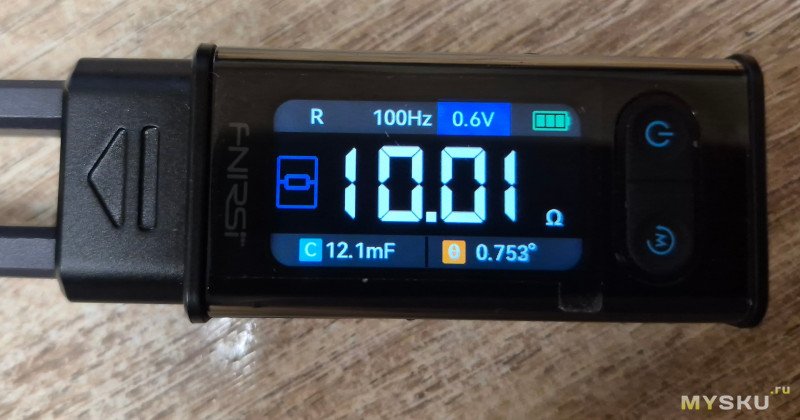

При нажатии на кнопку «Меню» откроется экран отображающий одновременно значения эквивалентного последовательного и параллельного сопротивления конденсатора:

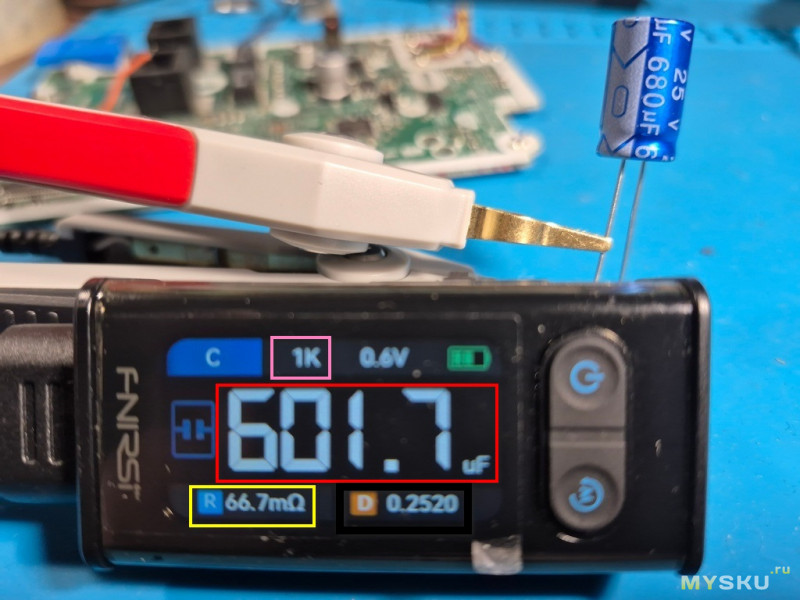

Также можно менять оба параметра отображаемых внизу дисплея. Для изменения отображения левого нижнего параметра качелькой влево, и удерживаем 1 секунду. Аналогично с правым параметром. Параметры переключаются по кругу.

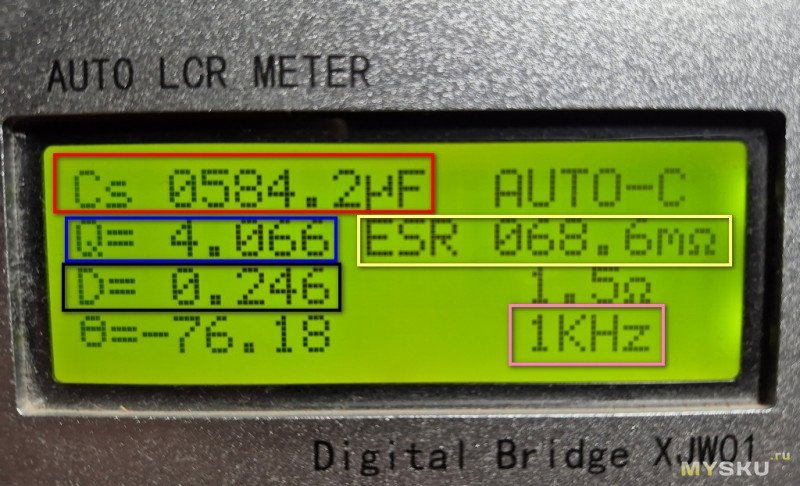

Слева/Внизу- R(для конденсатора это ESR) / С(Емкость) / L(Индуктивность) / Z(Импеданс).
Справа/Внизу- Q(Добротность) / θ(фазовый угол) / X(Реактивное сопротивление) / D(Коэффициент рассеивания).

680mF

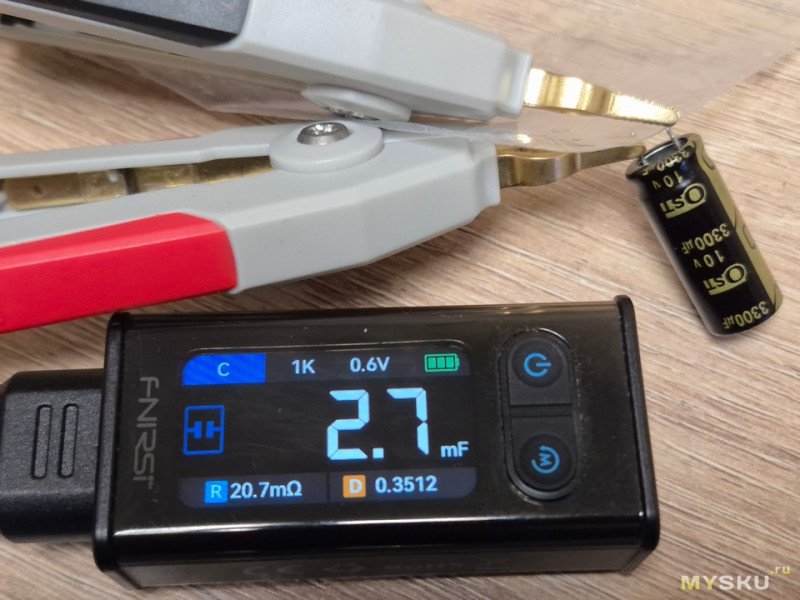

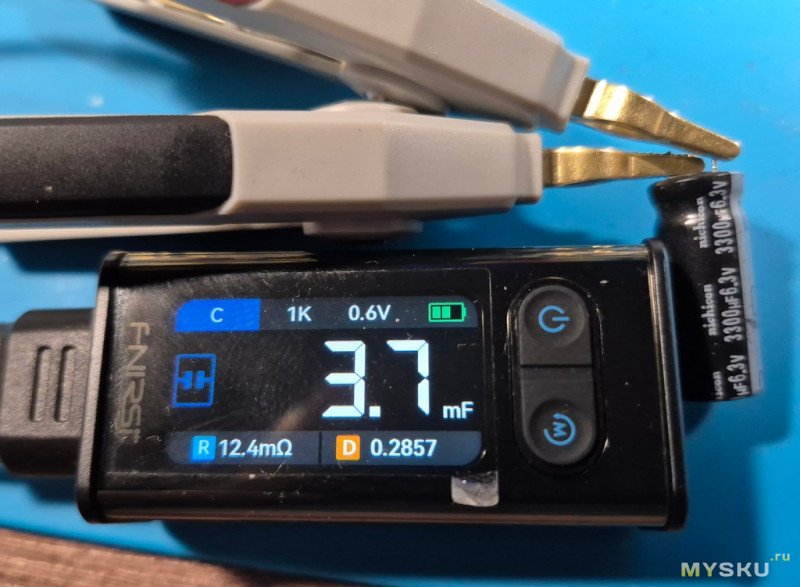

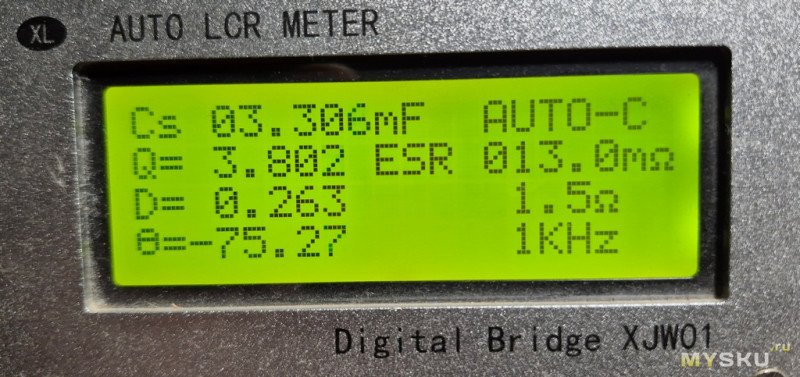

3300mF

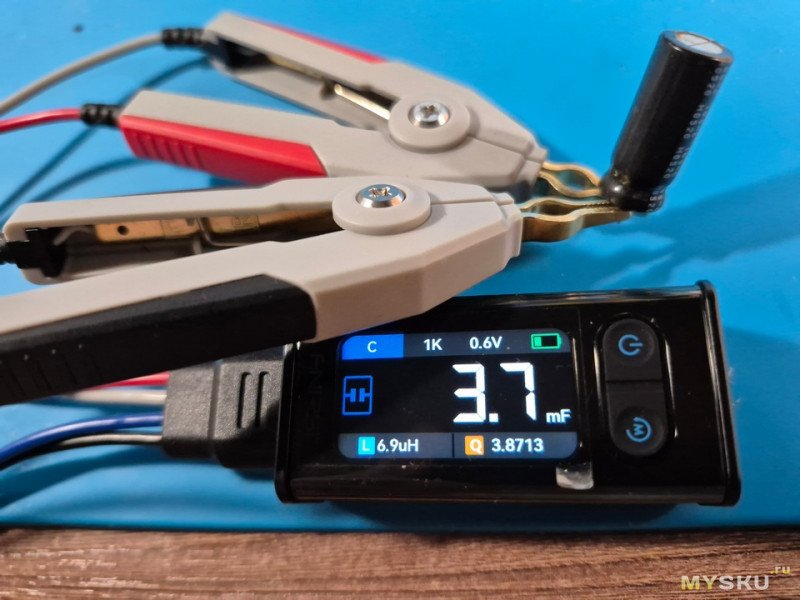

Еще один на 3300mF

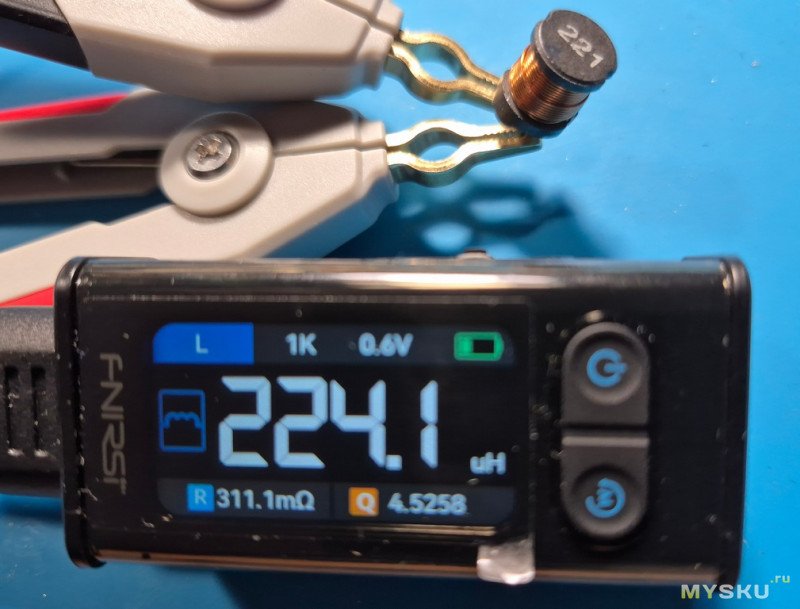

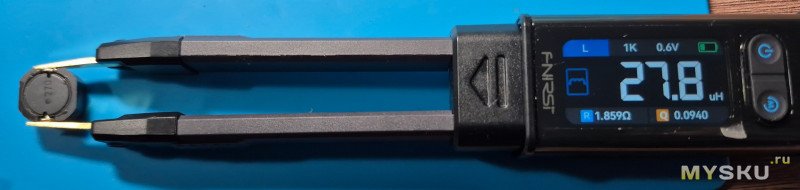

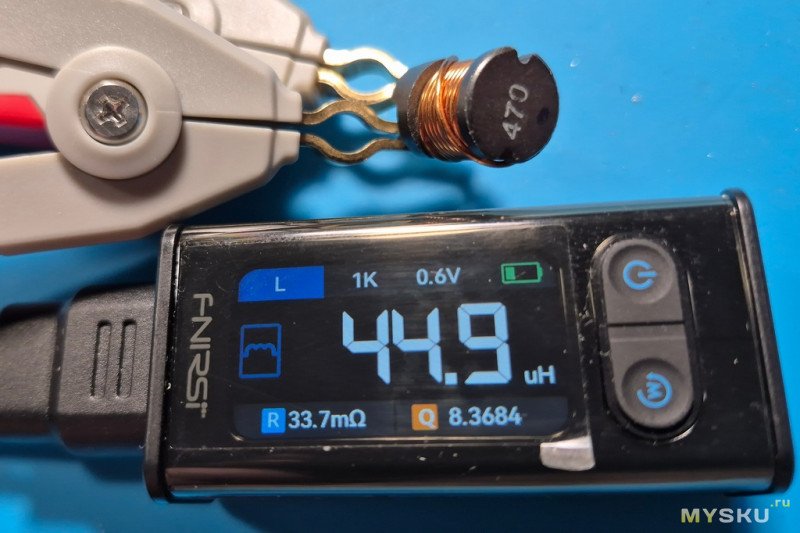

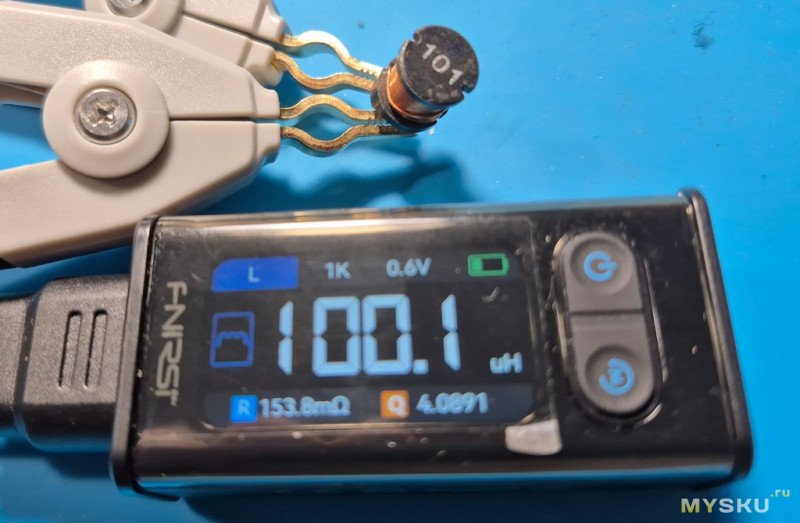

Индуктивности

Диоды

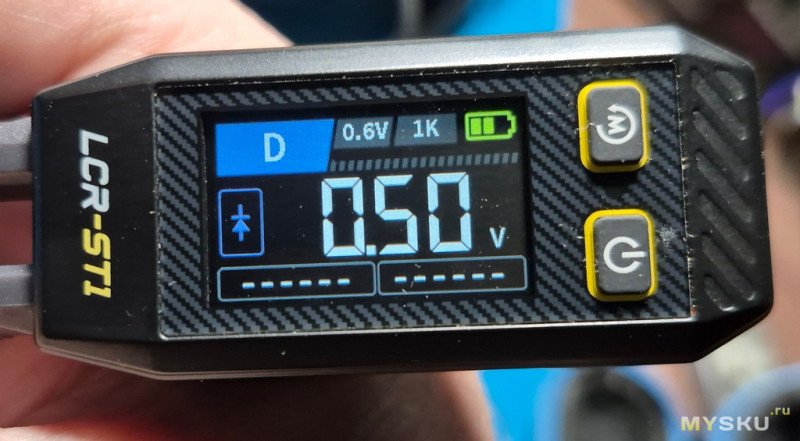

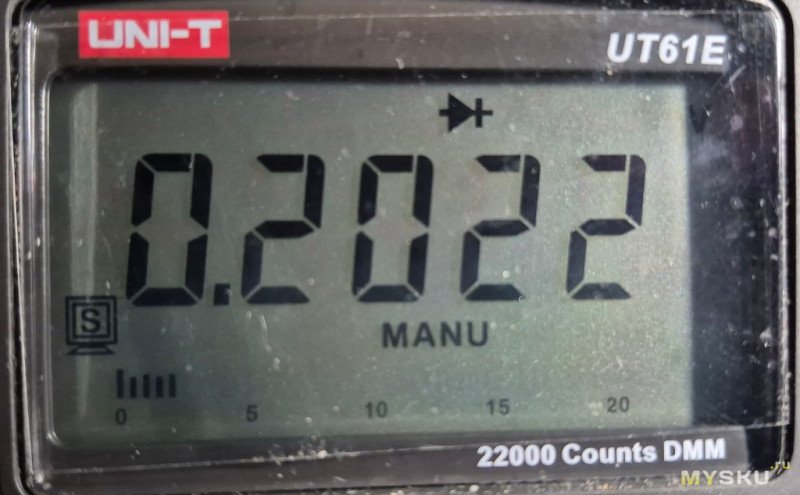

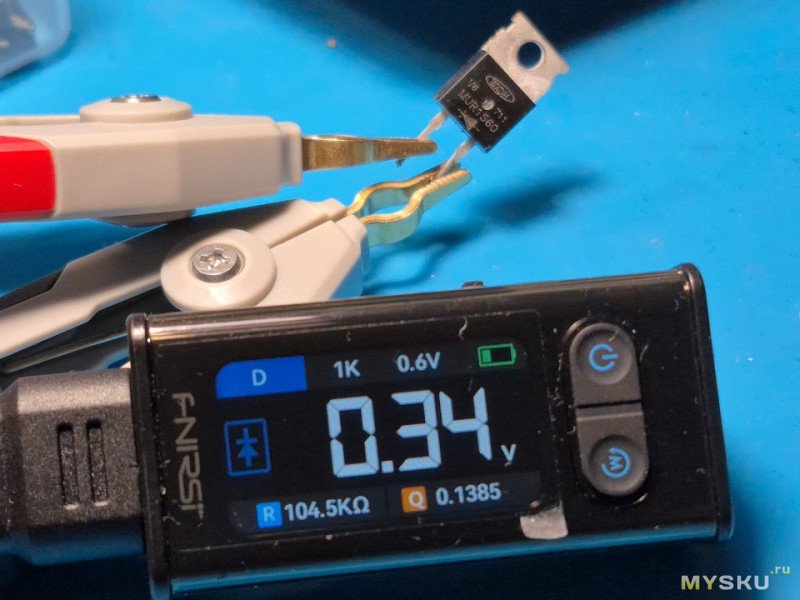

В режиме проверки диода значения частоты и напряжения измерения в этом тестере зафиксированы и не изменяются.

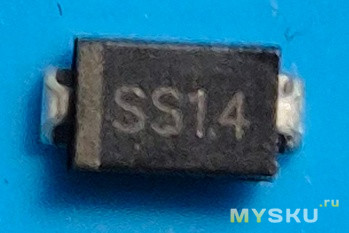

SS14, Диод Шоттки 1A 40В

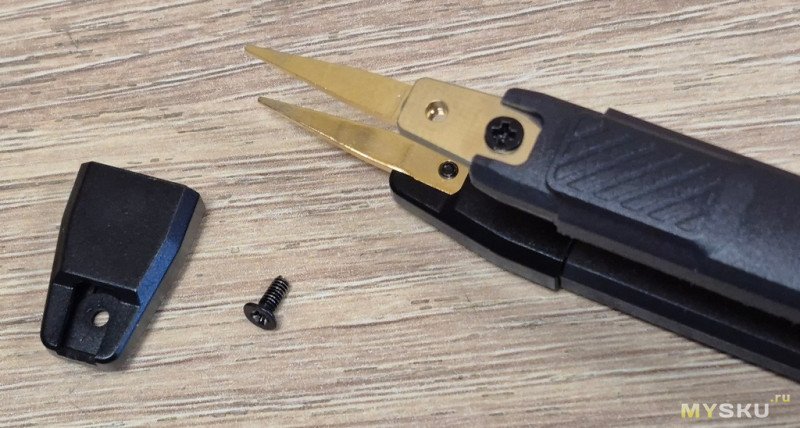

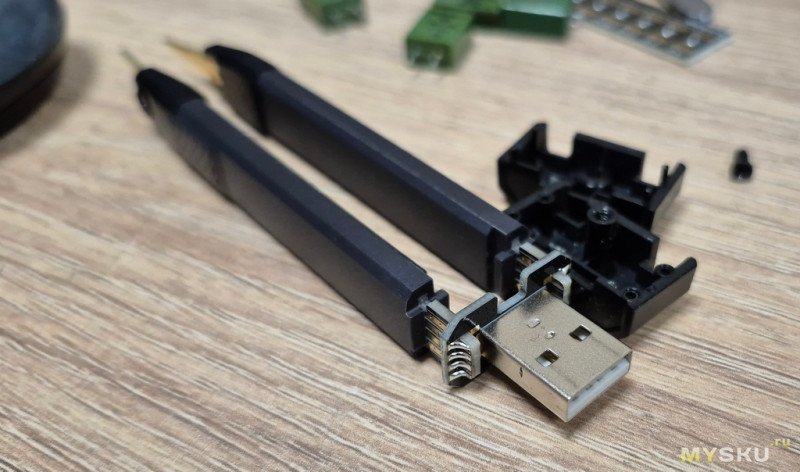

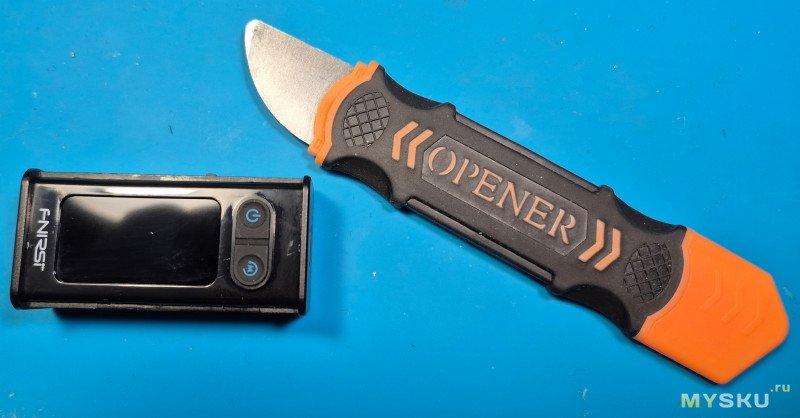

Всетаки я его вскрыл… Все просто- нам понадобится только тонкий спунжер и ловкость рук.

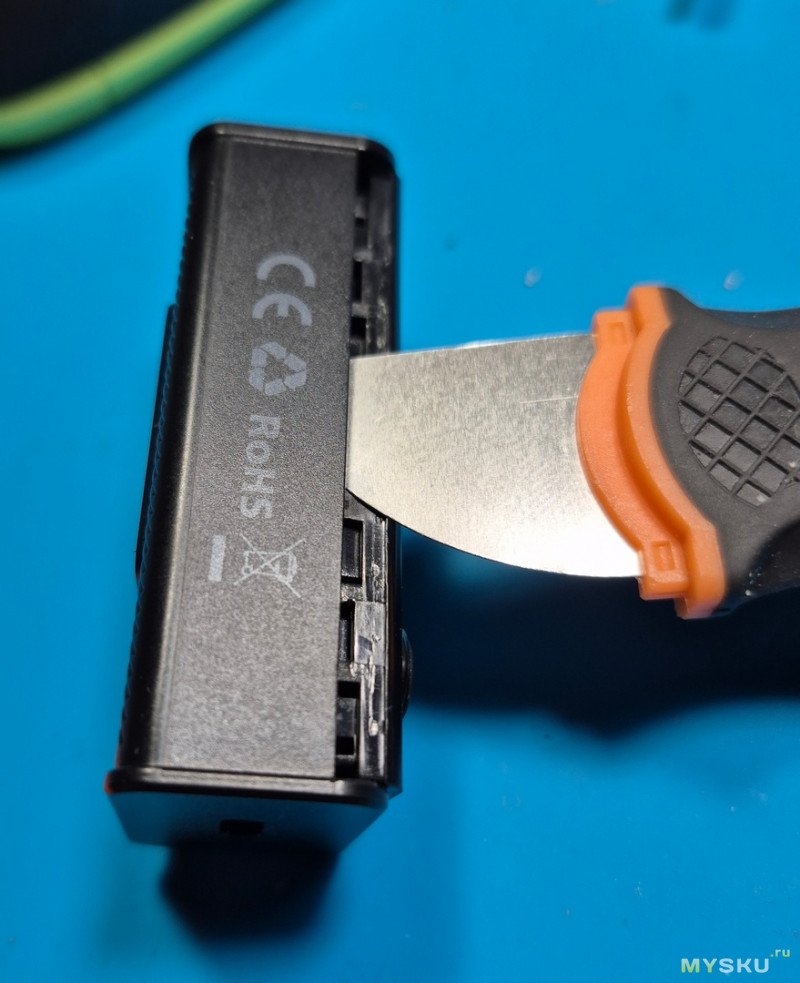

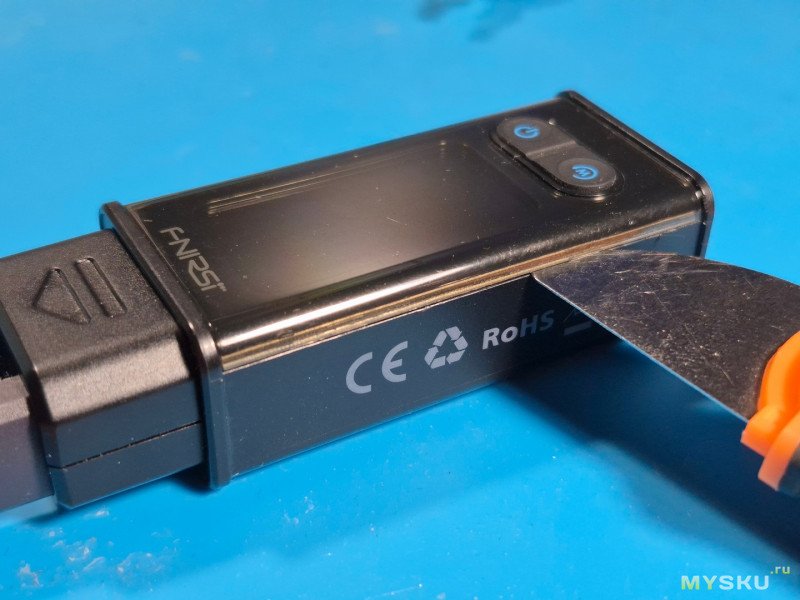

Сначала снимаем защитное стекло. Осторожно тонким спунжером залазим между корпусом и защитным стеклом.

Далее движениями как бы наружу выщелкиваем стекло с одной стороны. Дальше оно уже само снимется. Защелка сплошная по всей длине защитного стекла, с обоих сторон.

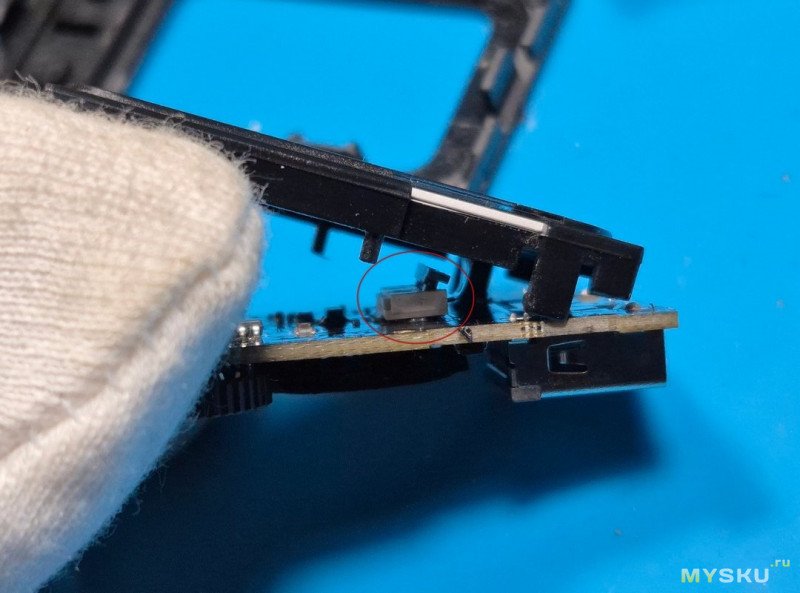

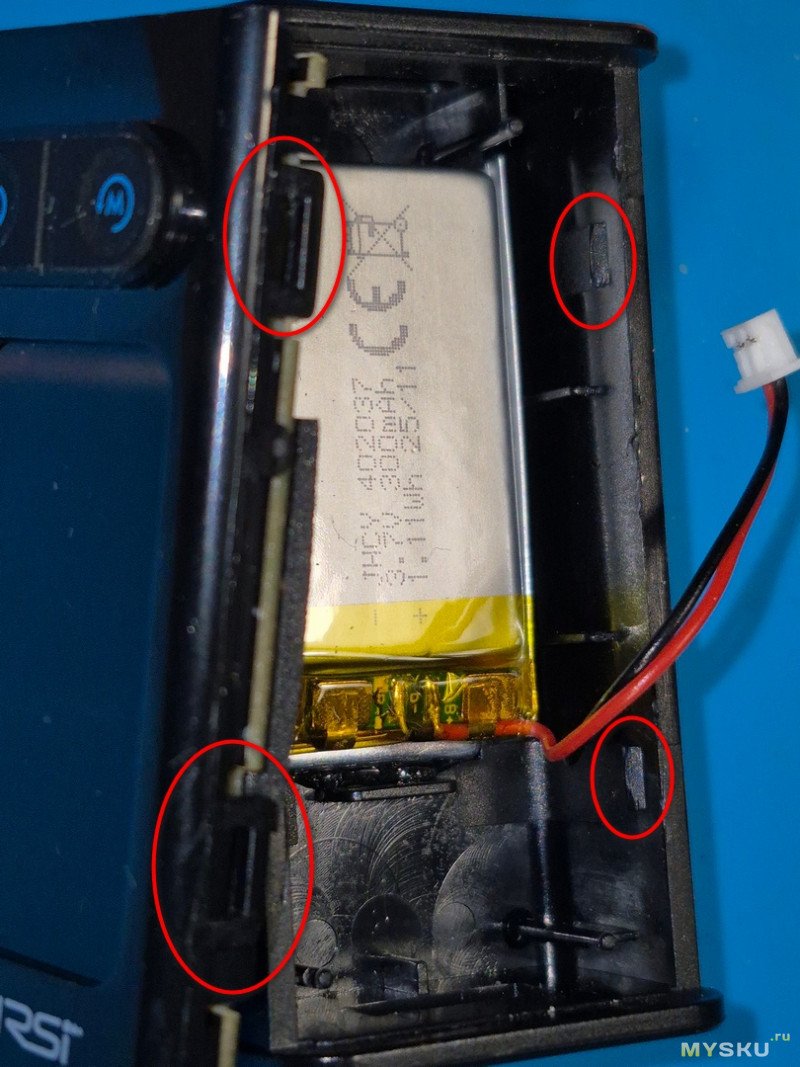

Далее с противоположной стороны от качельки спунжером залазим между основным корпусом прибора и его верхней частью, и отщелкиваем две защелки.
С противоположной стороны помогаем блоку вылезти из корпуса.

Для понимания где защелки. С противоположной стороны аналогично.

Отключаем аккумулятор.

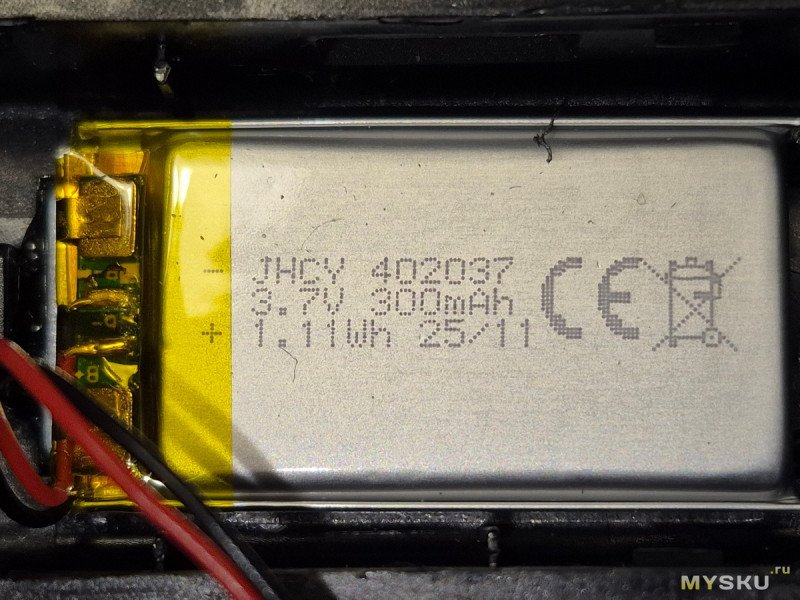

Собственно сам аккумулятор

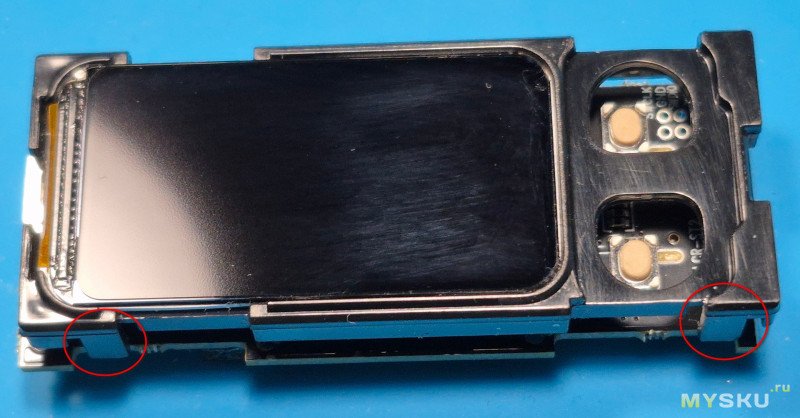

Далее чтобы снять плату нам надо отщелкнуть две защелки удерживающие модуль дисплея в корпусе

Также отщелкиваем 2 защелки на рамке удерживающие плату. На противоположной стороне аналогично.

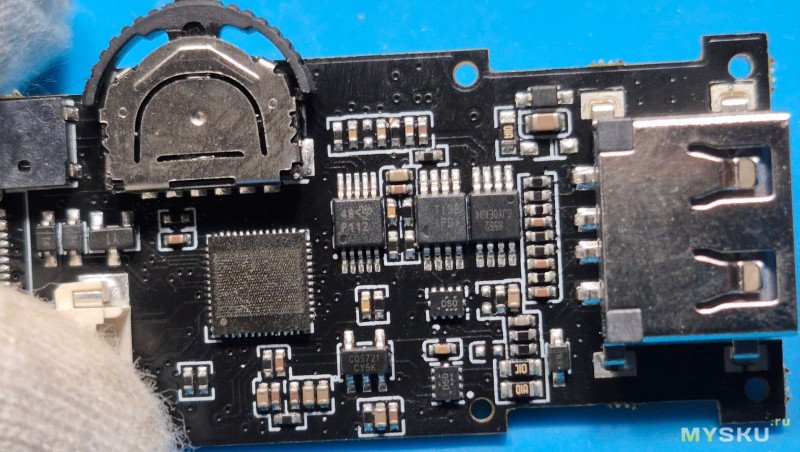

Поднимаем фиксатор шлейфа дисплея. Вытаскиваем шлейф пицетом из разъема. Все, плата свободна.

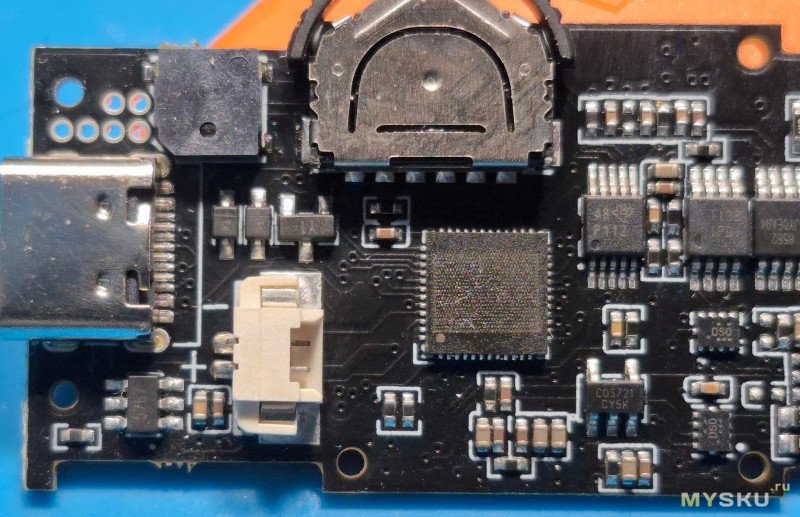

По защите входа от передоза...

Вся надежда на токоограничительные резисторы по входам у операционников, как и в предыдущей версии тестера. В прошлый раз на LCR-ST1 они спасли прибор, ценою своей жизни.

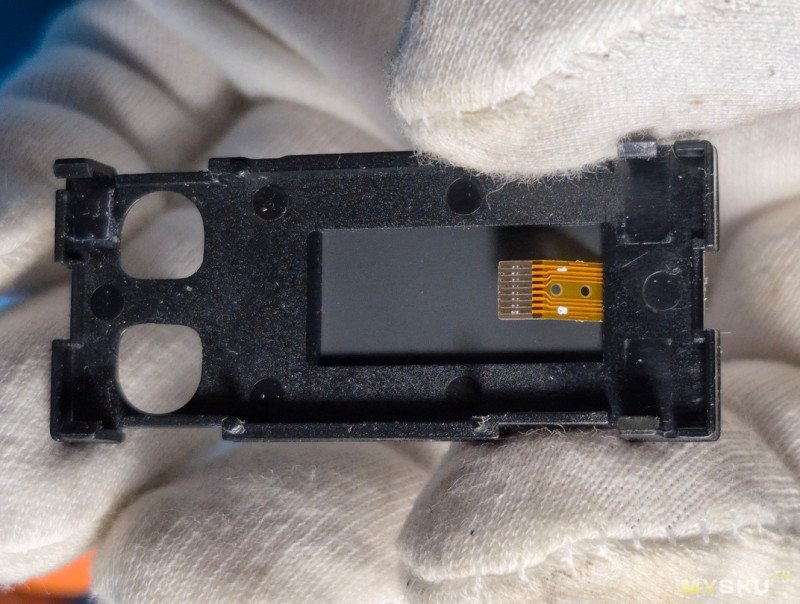

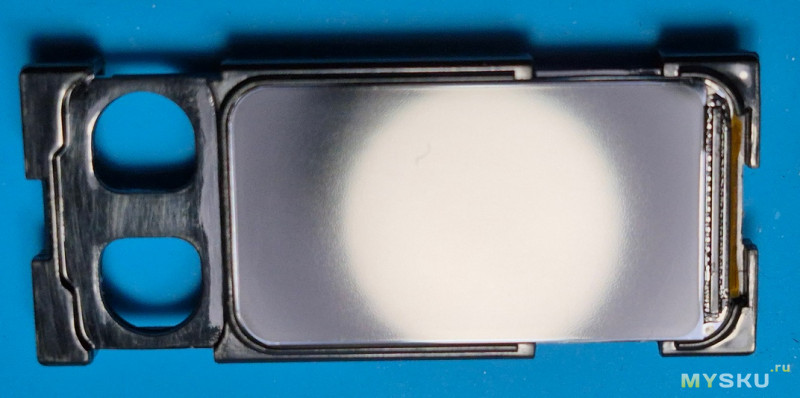

Модуль дисплея

Собираем в обратной последовательности. Перед тем как вставить собранный модуль с платой и дисплеем в корпус не забываем вернуть на место защитное стекло- после полной сборки его на место не поставить.
