Измерительный пинцет LCR-ST2, вторая версия пинцета от FNIRSI, сравнение с первой

Года полтора назад я делал обзор измерительного пинцета первой версии, с того времени пользуюсь им, вполне доволен. В этом обзоре постараюсь сравнить новую версию со старой.
Что умеет прибор?
Проверять радиоэлементы — сопротивления, емкости, индуктивности, диоды. Автоматическое определение типа элемента или ручной выбор. Умет проверять их на разных частотах и напряжениях. Есть режим сканирования, деталь проверяется на разных частотах. Есть режим сортировки. Может измерять напряжение.

Упаковка

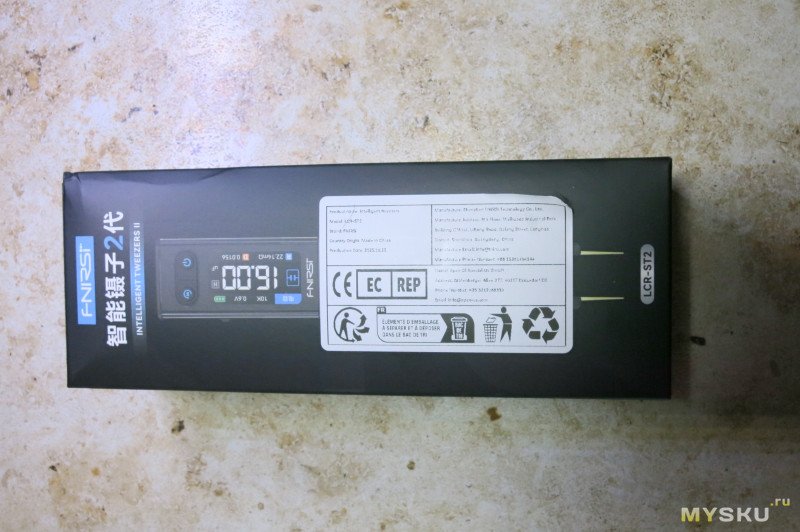

Пинцет приходят в такой коробке, которую украшает наклейка на половину коробки
Наклейку я снял, но, как в том анекдоте, след остался

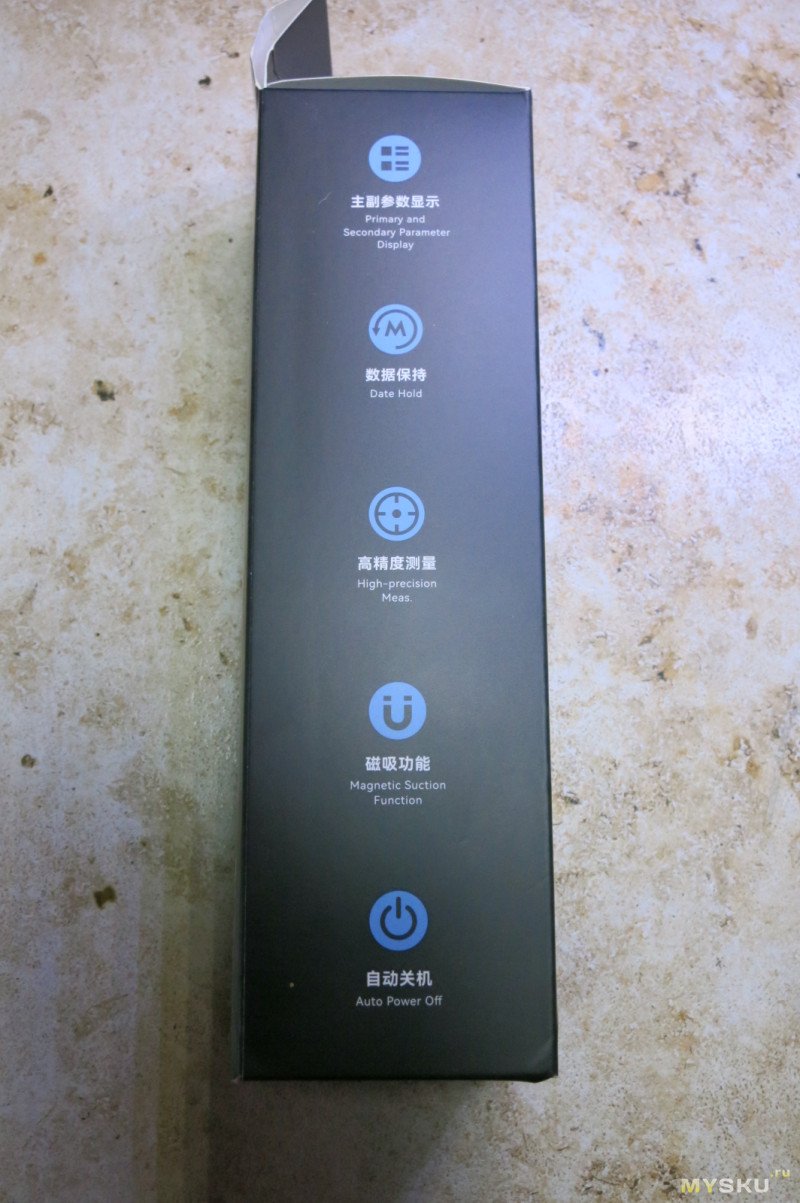

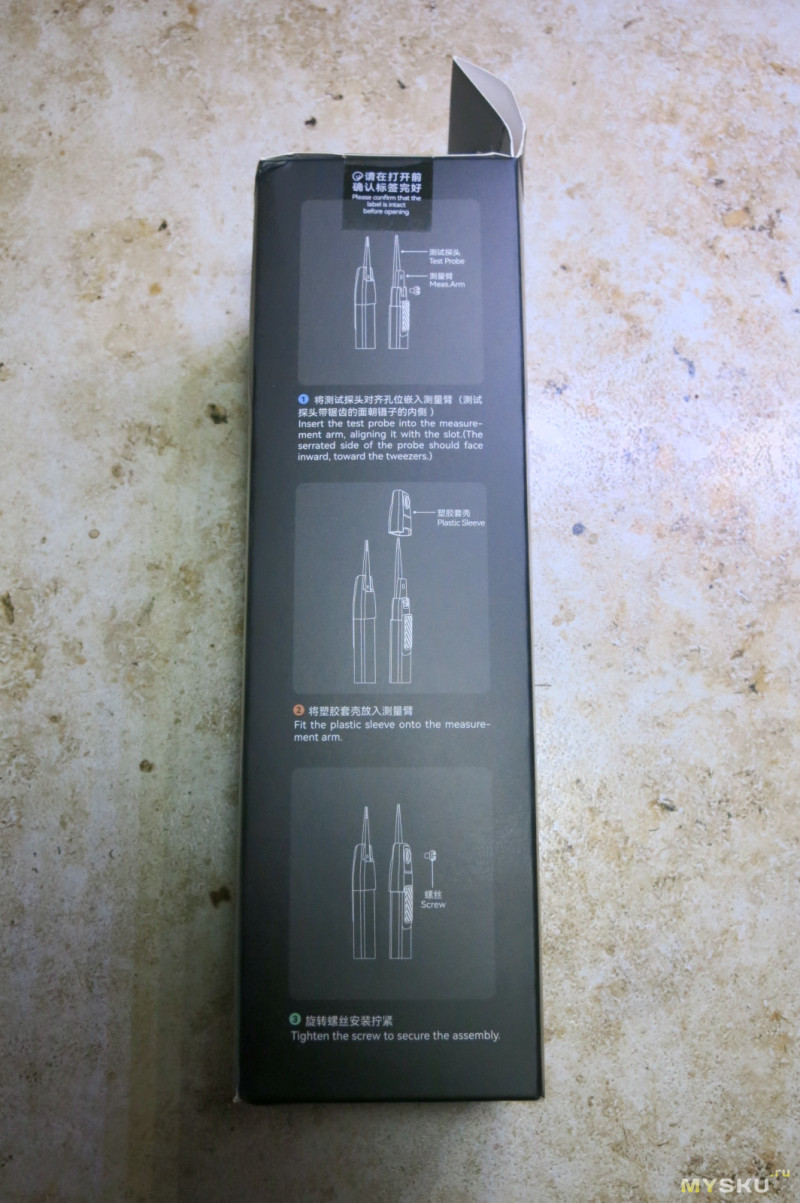

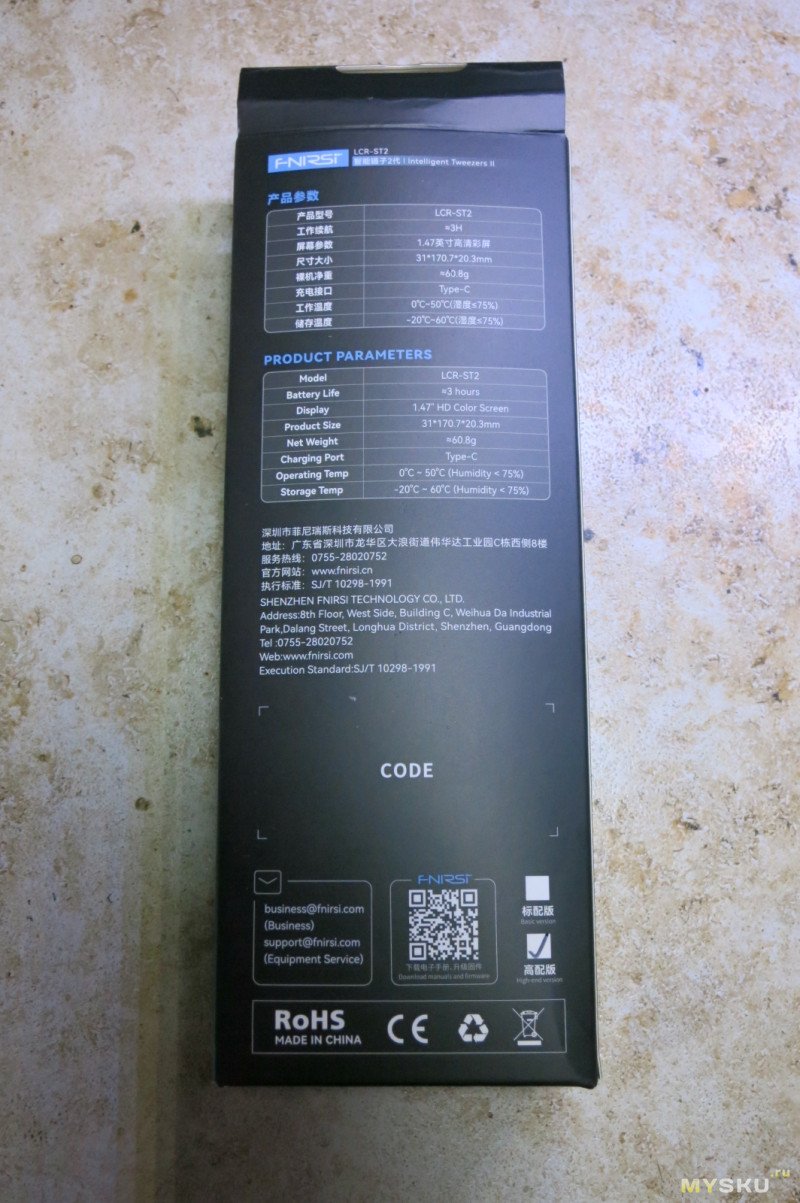

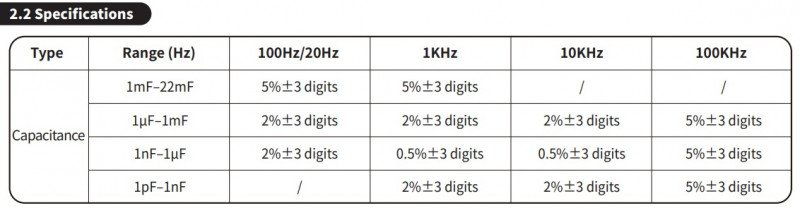

На боковых стенках есть немного информации о том, как менять сменные наконечники и информация о технических параметрах прибора.

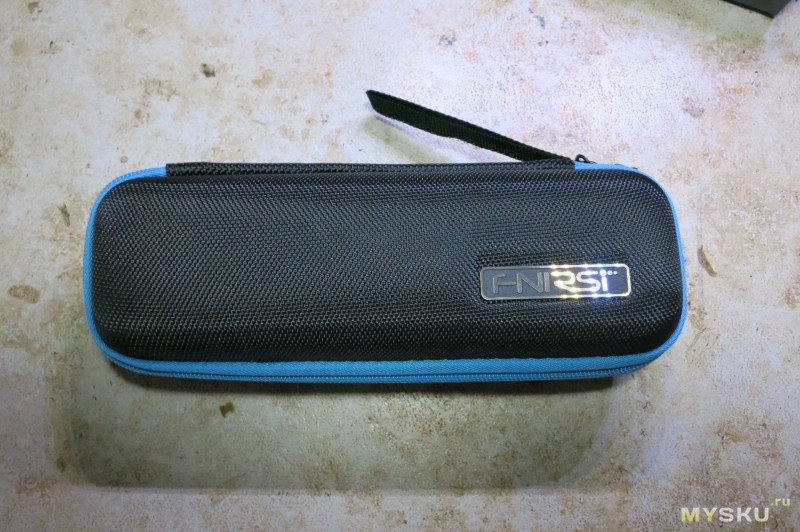

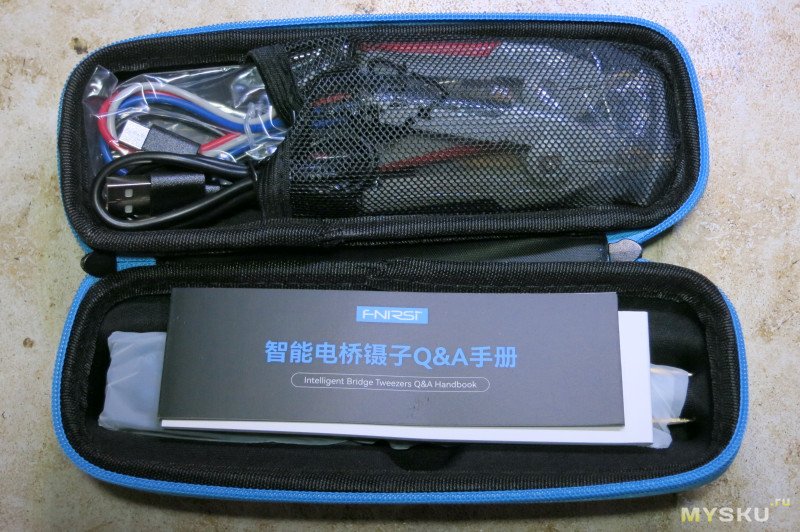

Внутри коробки жесткий чехол с названием фирмы
Внизу пинцет с инструкцией, вверху крокодилы Кельвина и прочие аксессуары
Инструкцию можно почитать здесь

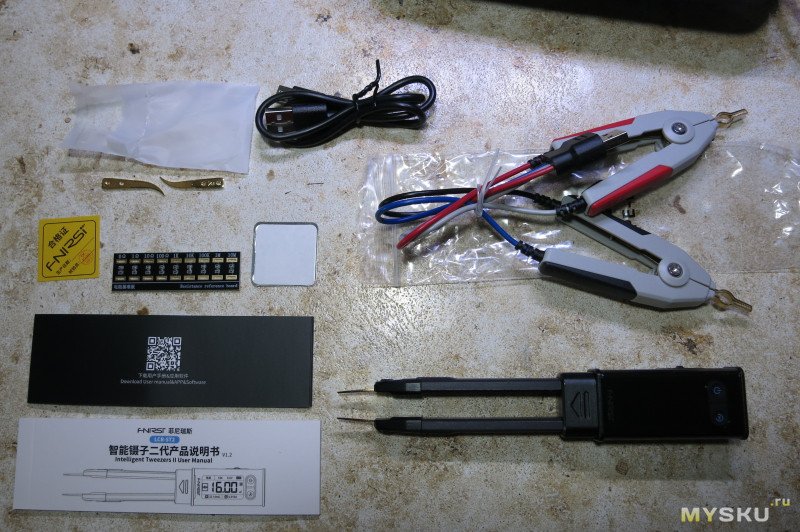

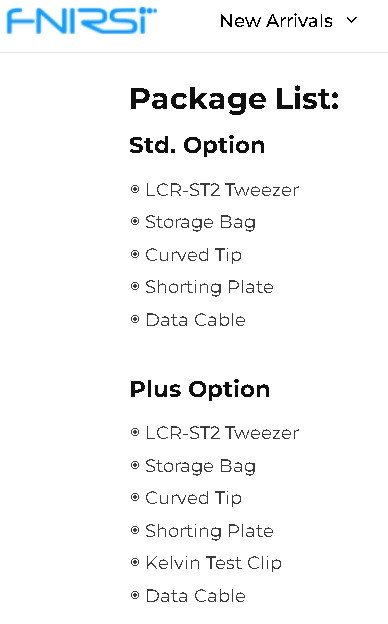

В комплекте идут изогнутые сменные щупы, кабель USB, платка с резисторами, металлическая пластинка с двусторонним скотчем, документация, щупы Кельвина и сам пинцет с установленными щупами.

Внешность

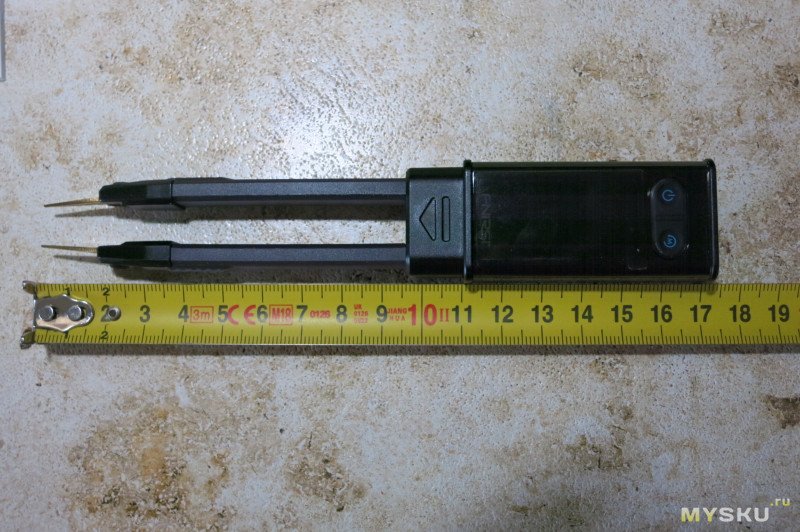

Длина пинцета около 17 см, толщина около 2см.

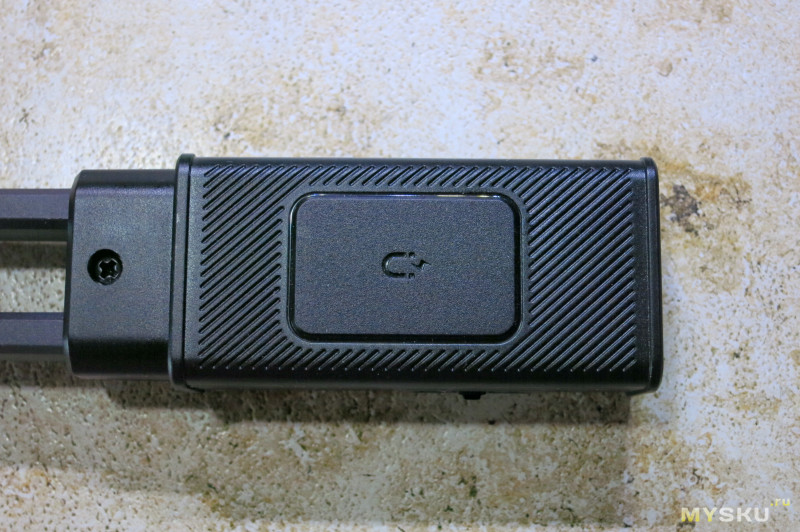

На обратной стороне пинцета знак магнита. Можно примагнитить на металлические поверхности, держится хорошо.

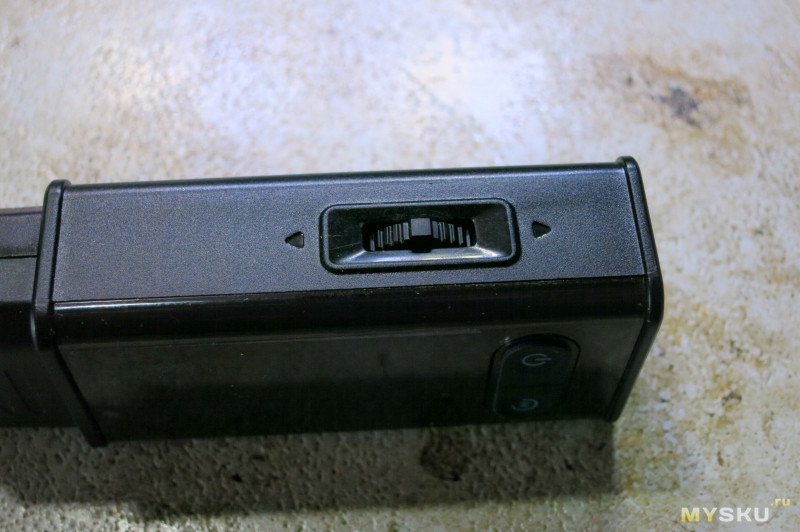

На верхней части переключатель типа качелька с нажимом.

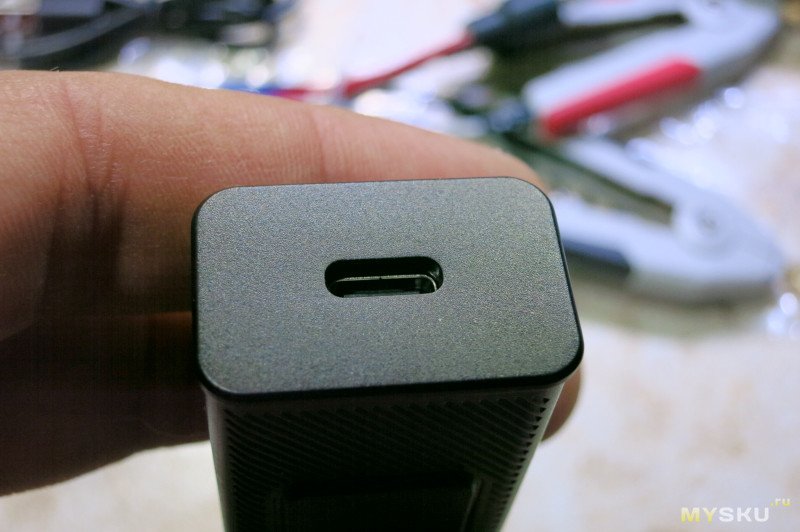

На правом торце гнездо USB типа С

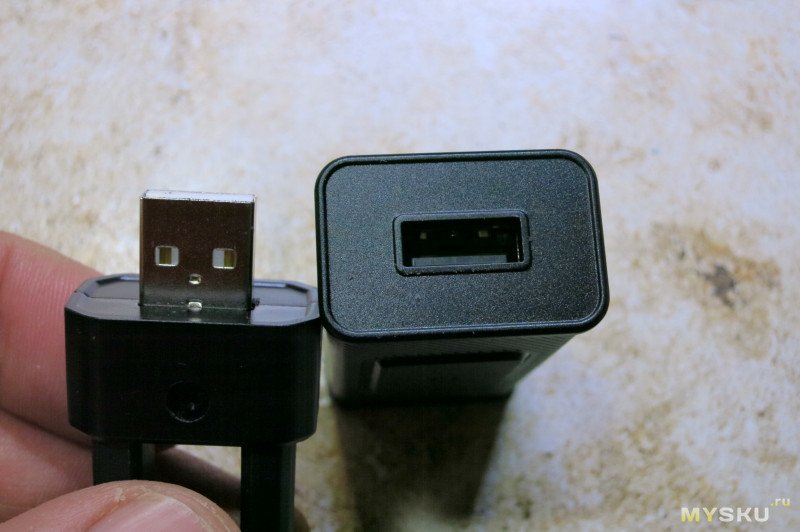

На левом торце гнездо USB типа А, в которое можно подключить щупы пинцета.

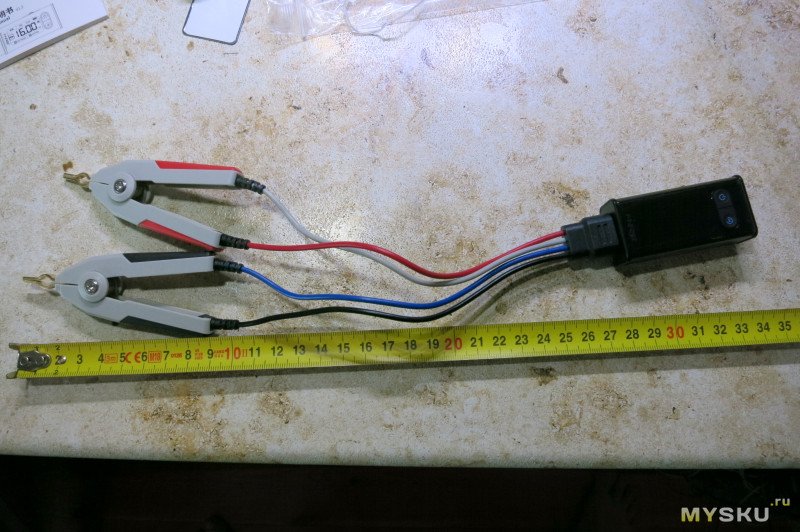

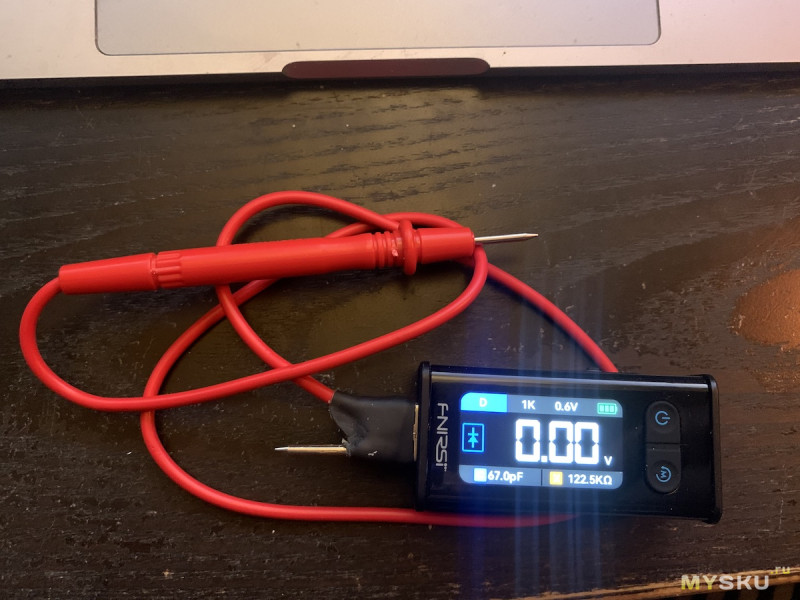

Или крокодилы Кельвина и с ними LCR-ST2 становится длиной 35см.

Управление

Прибор управляется двумя кнопками на передней части и джойстиком с нажатием в верхней части.
Включение и выключение удержанием кнопки питания на передней панели.

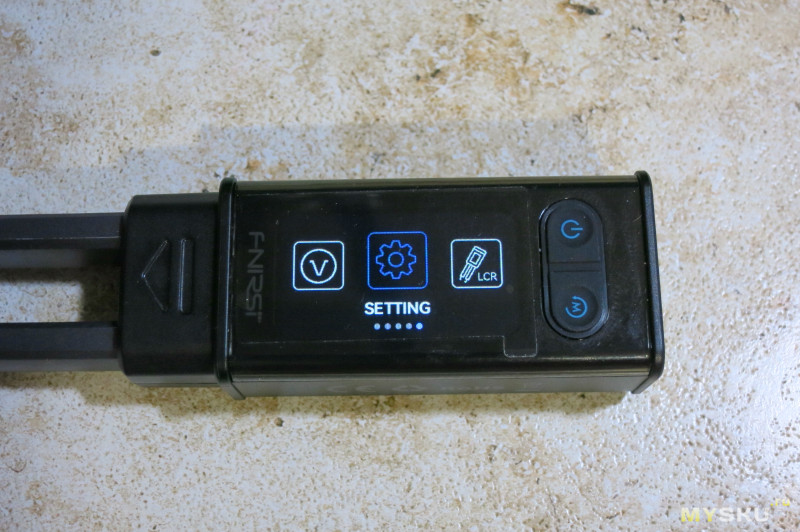

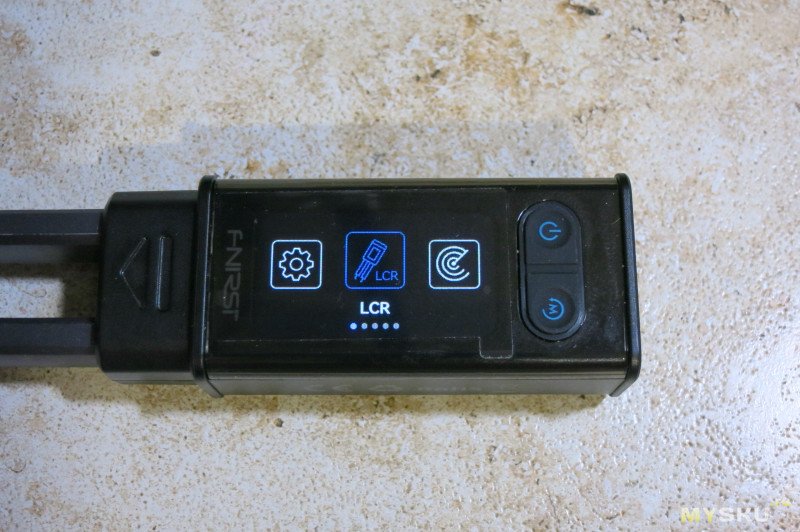

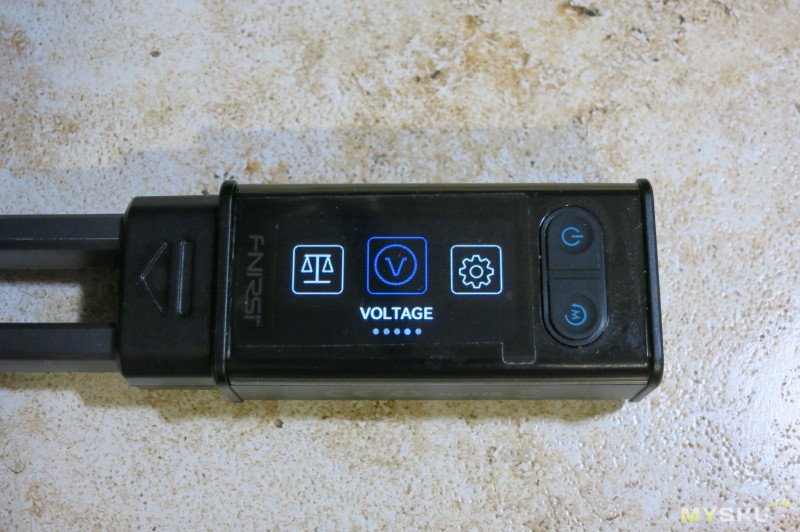

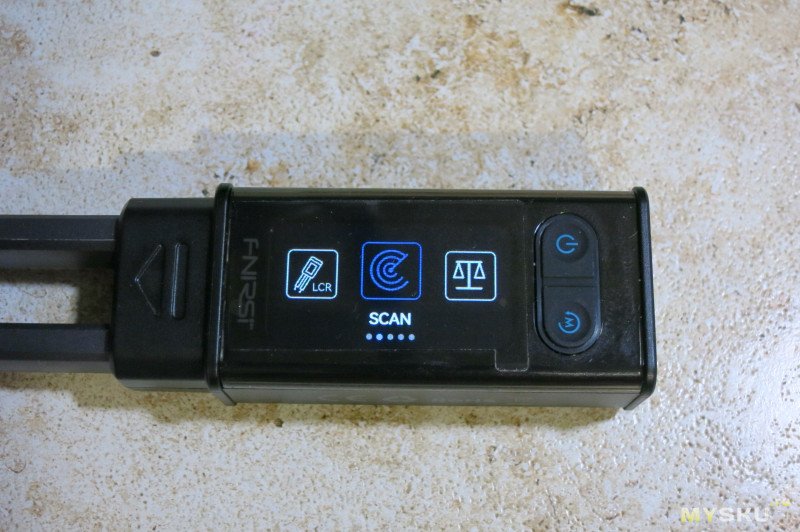

После включения на экране показывается главное меню из 5 пунктов, выбор нужного пункта осуществляется нажатием джойстика влево-вправо, выбор — его нажатием. Выход в это главное меню — удержанием кнопки М.
Короткое нажатие кнопки питания это Hold, замораживает показания на экране.

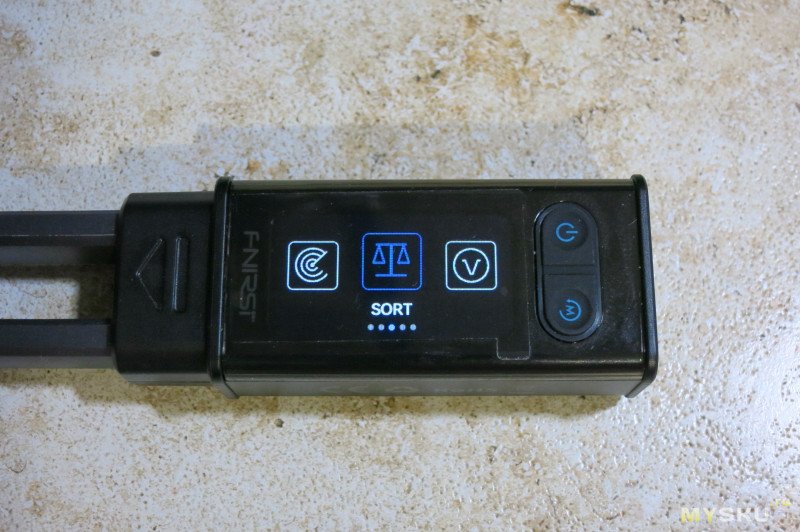

В главном меню есть 5 пунктов:
— LCR
— SCAN
— SORT
— VOLTAGE
— SETTING

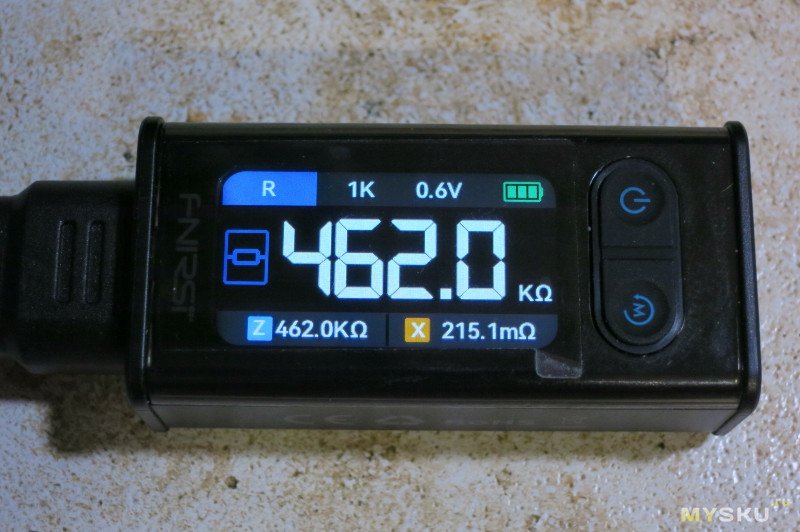

LCR

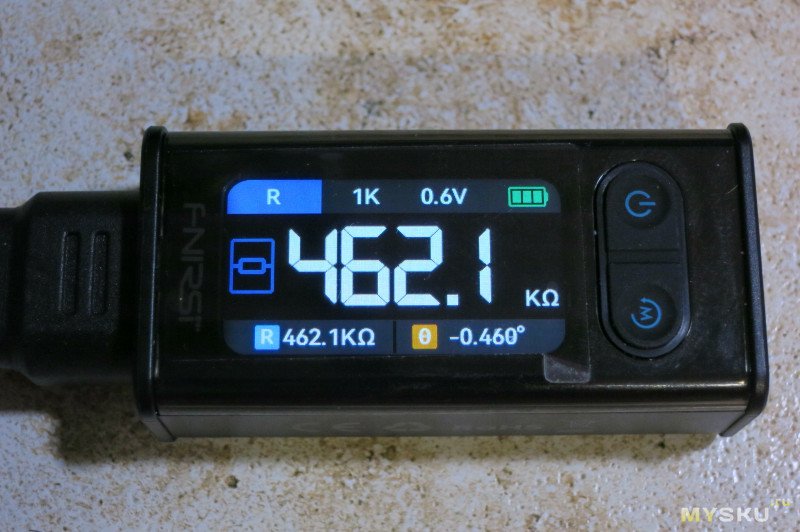

В этом режиме можно проверять сопротивления, емкости, индуктивности и диоды.

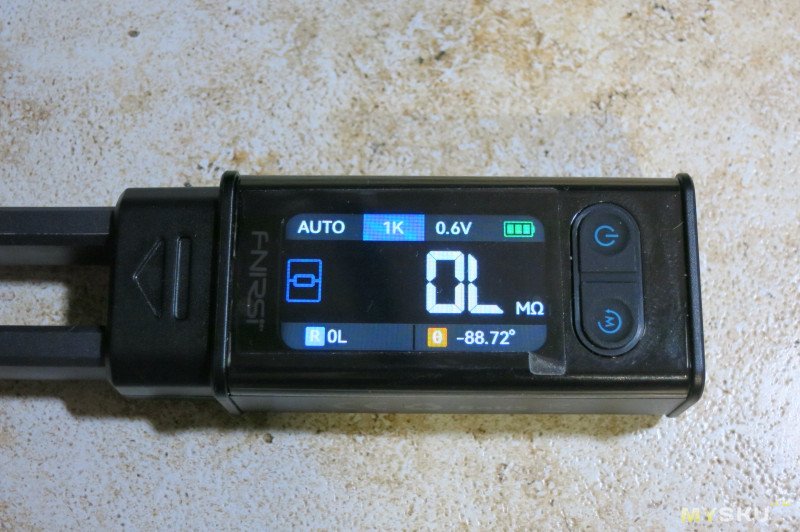

По умолчанию включается режим AUTO, джойстиком можно принудительно включить любой из режимов. Во всех режимах (кроме D диодов) можно выбрать
— на какой частоте проверяется радиоэлемент: 100Hz, 120Hz, 1kHz, 10kHz, 100kHz.
— на каком напряжении: 0.1V, 0.3V, 0.6V, 1V.
В режиме проверки диодов только 1K и 0,6V.


В каждом режиме отображаются разные параметры, один крупно в центре и два внизу мельче: R, С, L, Z и X, D, Q, θ. Если зажать джойстик влево или вправо, то можно выбрать какой параметр будет отображаться соответственно в левой и правой нижней части.
В левой нижней части можно выбрать:
R (Resistance) — активное сопротивление (для конденсатора это ESR)
C (Capacitance) — емкость
L (Inductance) — индуктивность
Z (Impedance) — импеданс или полное сопротивление

В правой нижней можно выбрать:
X (Reactance) — реактивное сопротивление
D (Dissipation Factor) — коэффициент рассеяния или тангенс угла потерь (часто обозначается как tg δ)
Q (Quality Factor) добротность
θ (Phase Angle) — фазовый угол или угол сдвига фаз

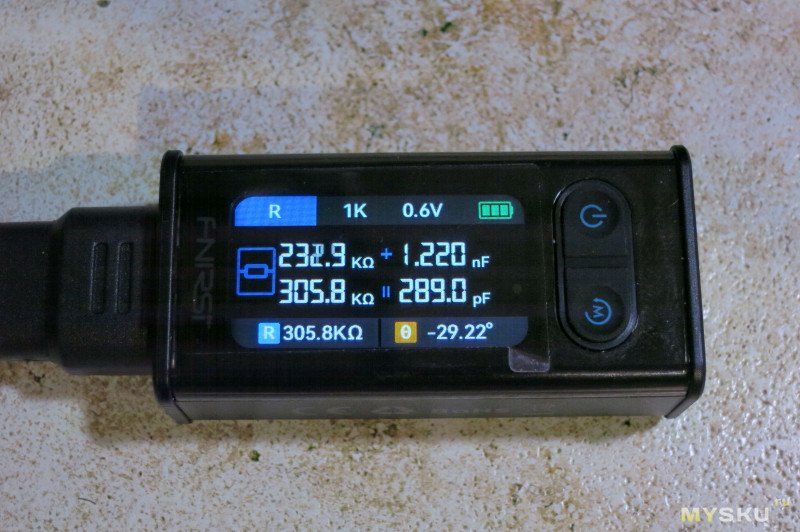

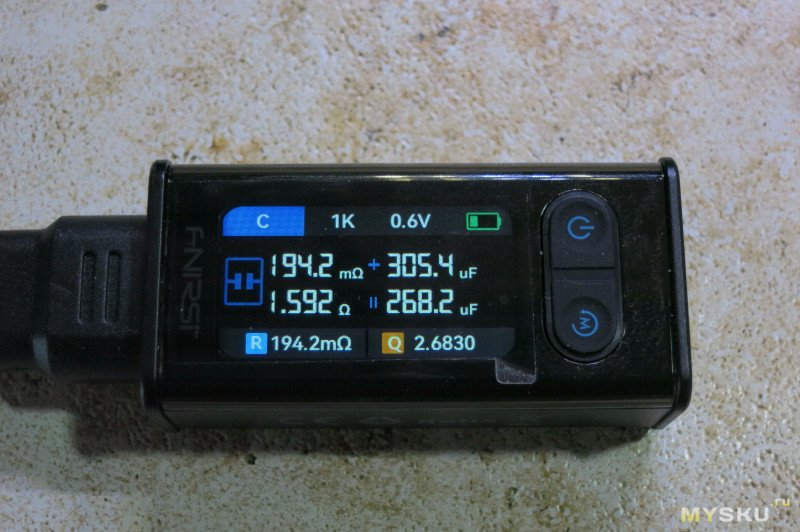

В этом же режиме (кроме D) можно нажать M и прибор переключится в режим отображения двойного эквивалента.
То есть в верхней части он показывает сопротивление и емкость/индуктивность для последовательной, а в нижней части для параллельной эквивалентной схемы.

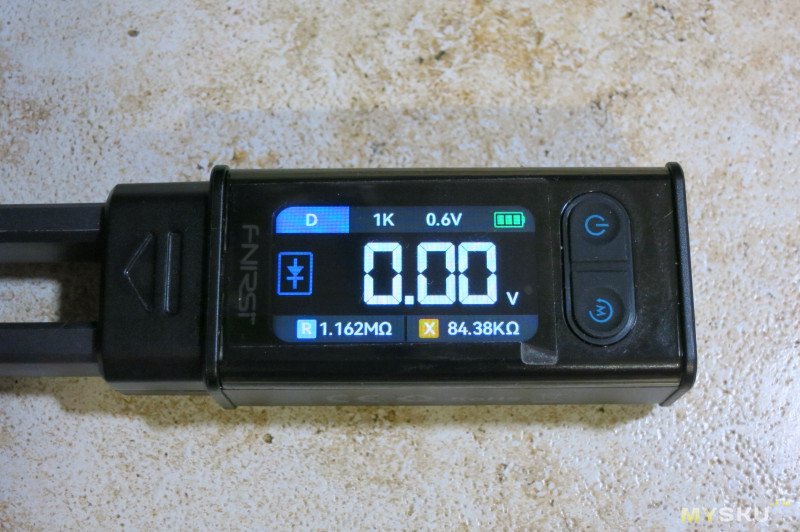

В режиме проверки диодов D нет работает режим отображения двойного эквивалента, то но есть прозвонка, она мгновенная.

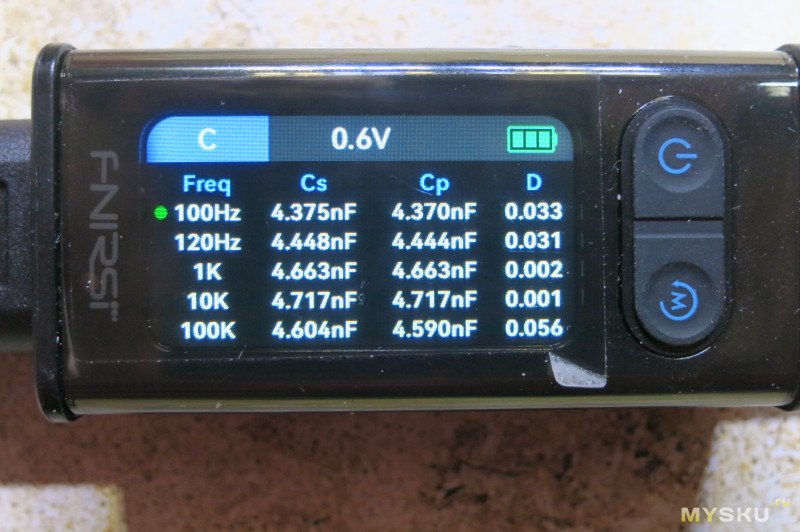

SCAN

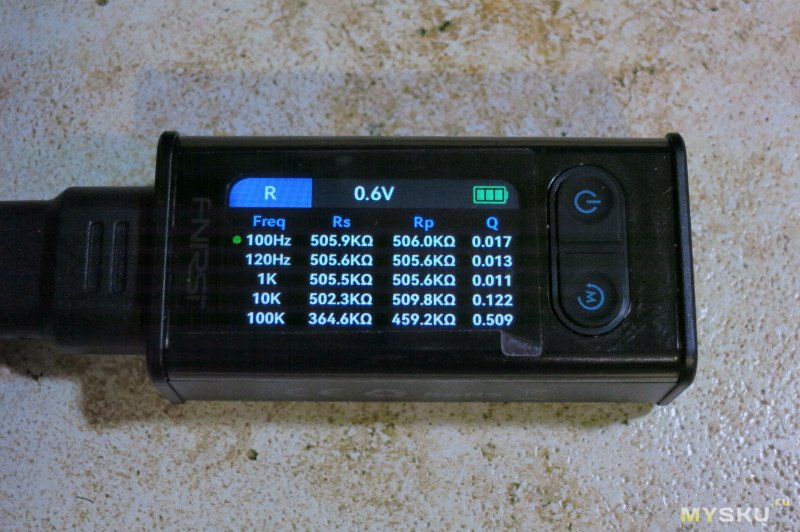

В этом режиме прибор проверяет деталь на разных частотах.
Джойстиком можно выбрать тип элемента — (емкость, сопротивление, индуктивность) и напряжение проверки.
Сканирование занимает секунд 8 и идет постоянно, по циклу.

Резистор

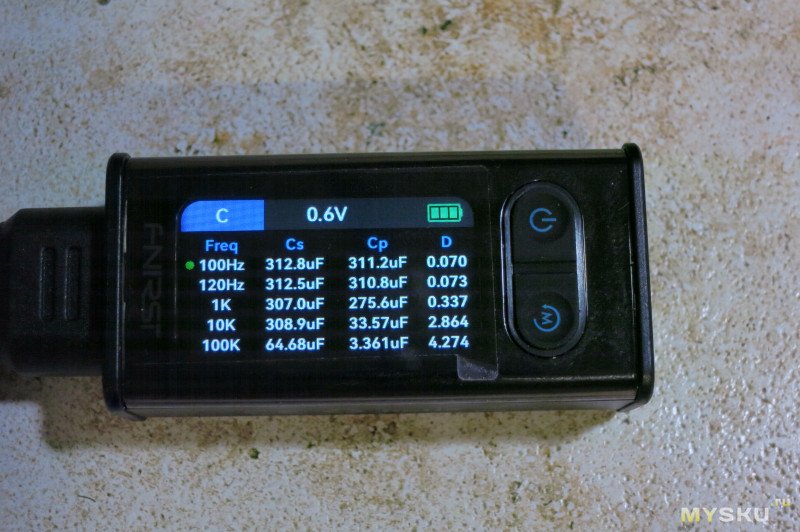

Конденсатор

SORT

В этом режиме пинцет помогает сортировать детали. Если удержать джойстик, то в нижней части можно выбрать проверяемый параметр и процент отклонения. Возврат — М.
Прибор показывает сколько деталей прошло проверку и сколько не прошло и процент отклонения для последней радиодетали.
При этом если деталь в допуске, то пикает один раз, если не в допуске, то пикает два раза.

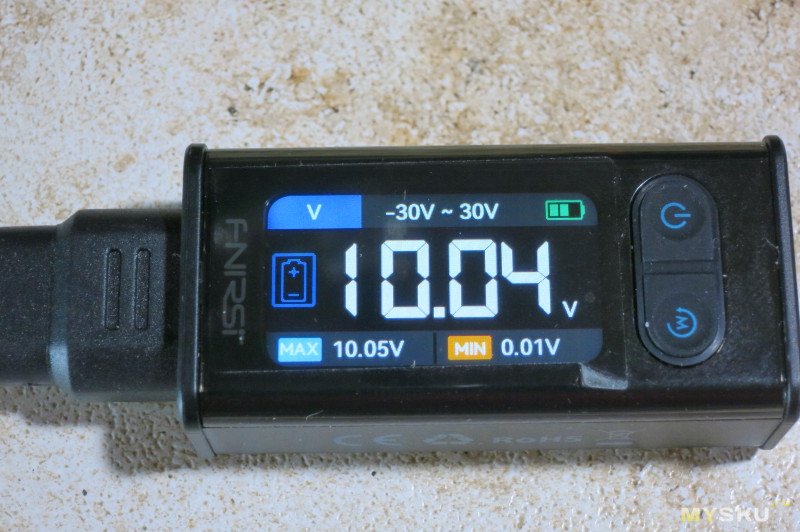

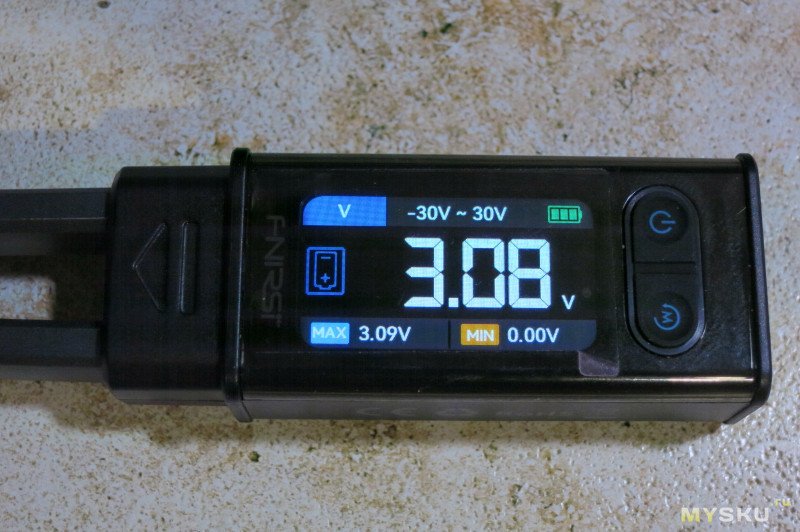

VOLTAGE

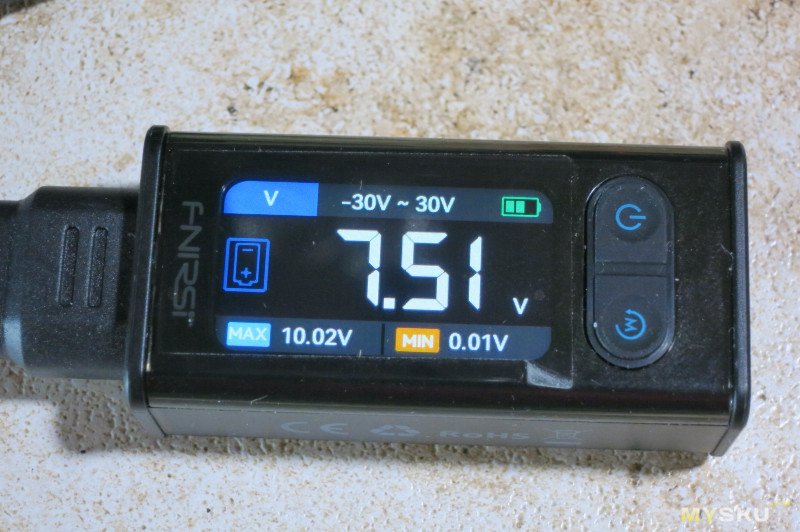

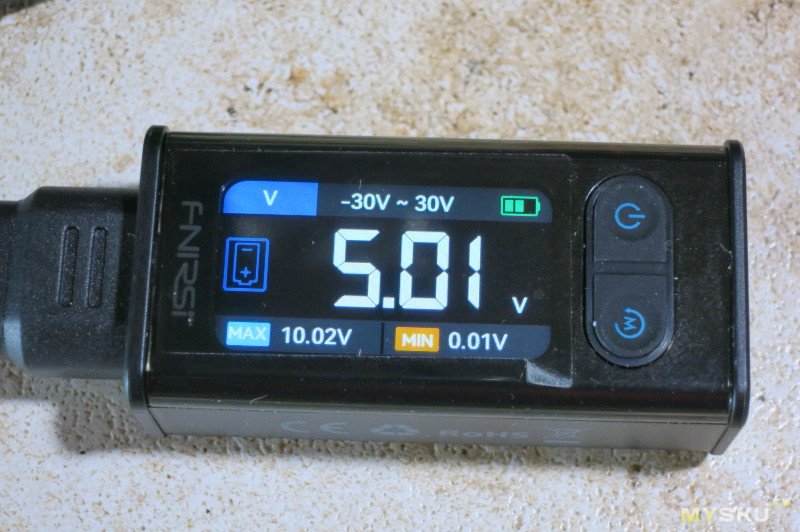

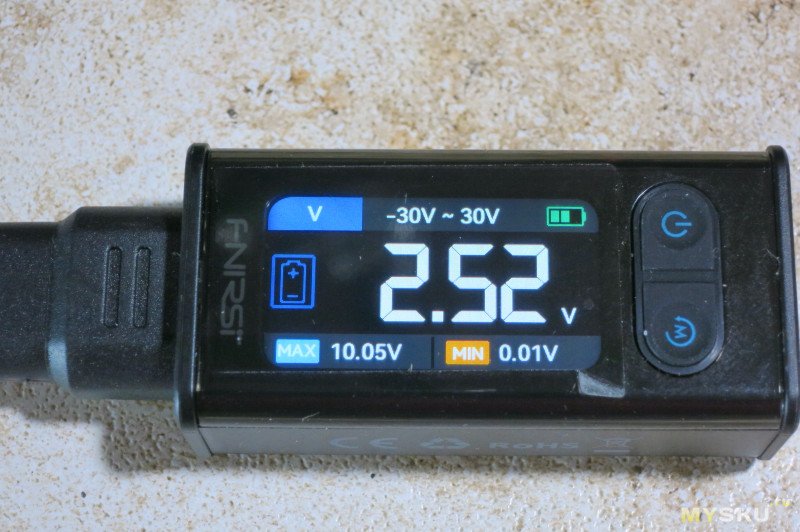

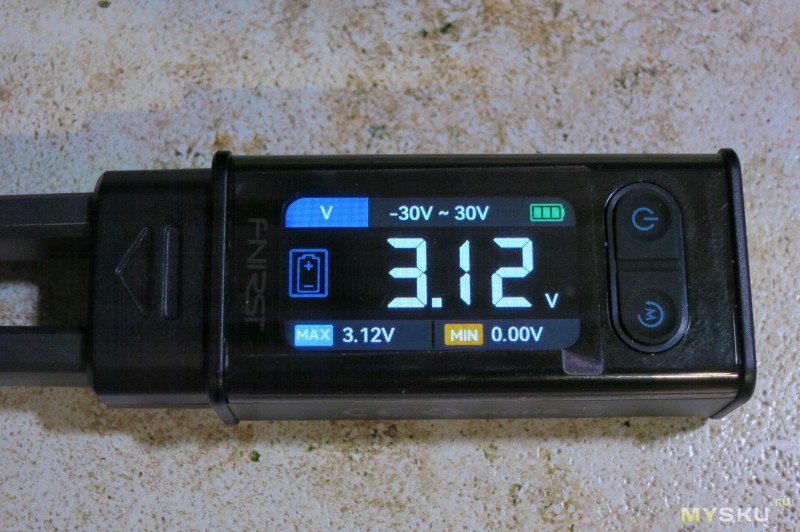

Проверка напряжения. В нижней части показывает минимальное и максимальное измеренное напряжение.
Показывает полярность напряжения, символ батарейки переворачивается.

SETTING

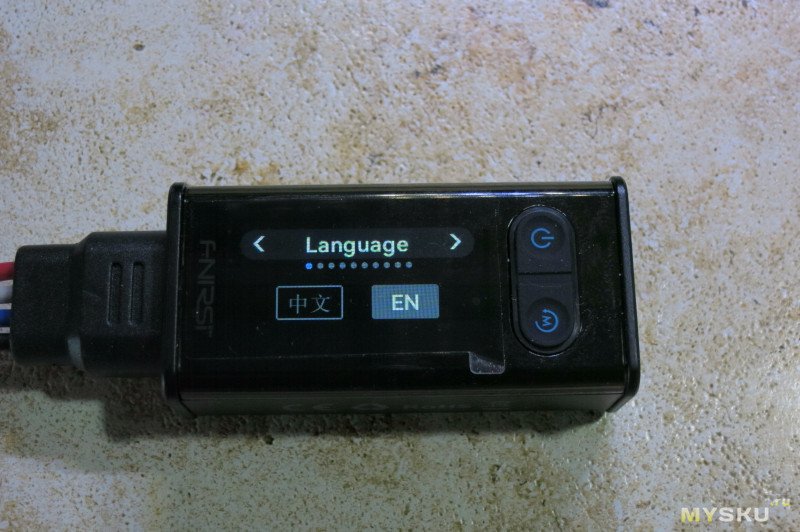

В настройках можно выбрать язык (китайский и английский)
Скорость работы (обновления данных) — медленная и быстрая.
При быстрой сканирует явно быстрее.

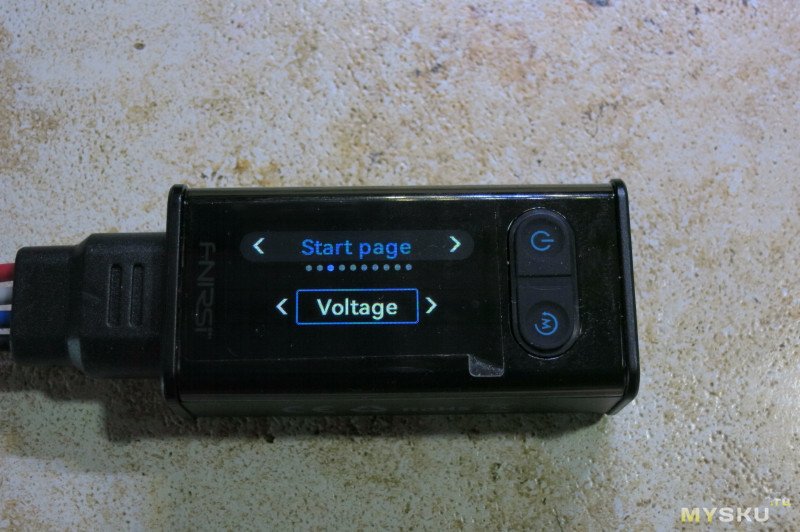

Выбрать что запустится при включении пинцета: главная страница или LCR метр, сканер, сортировка, напряжение.

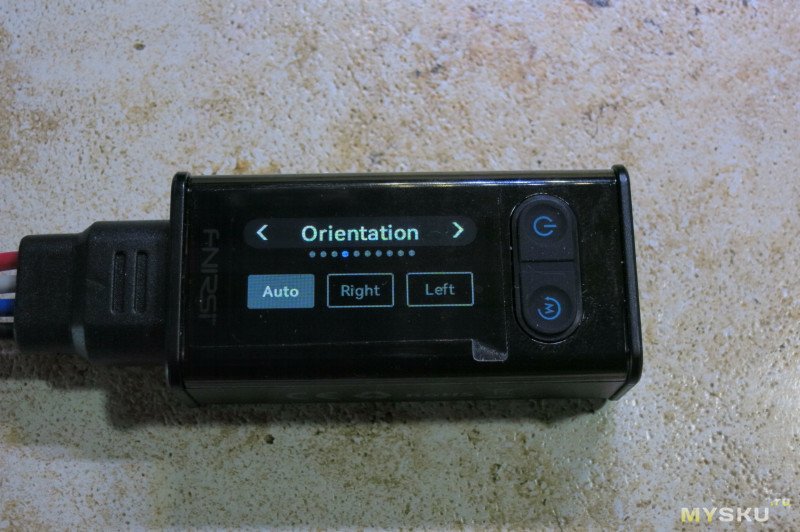

Как работает ориентация экрана — он может переворачиваться автоматически или выбрать только для левой или правой руки.

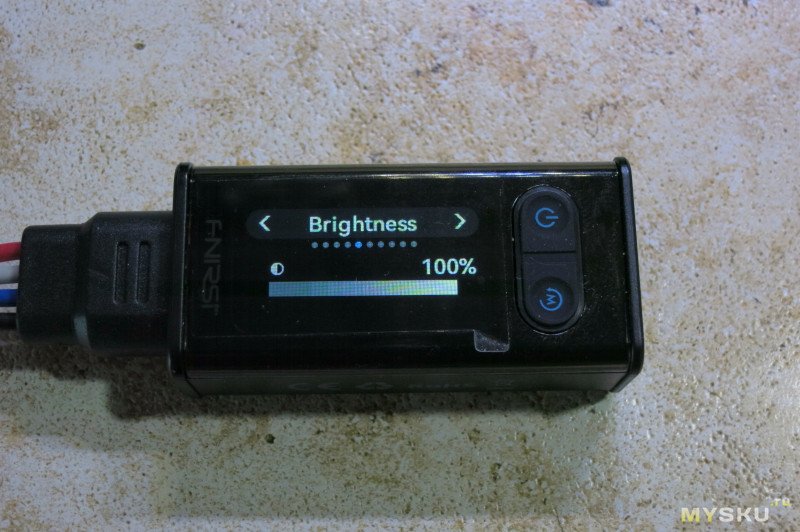

Яркость, от 10 до 100% с шагом 10%

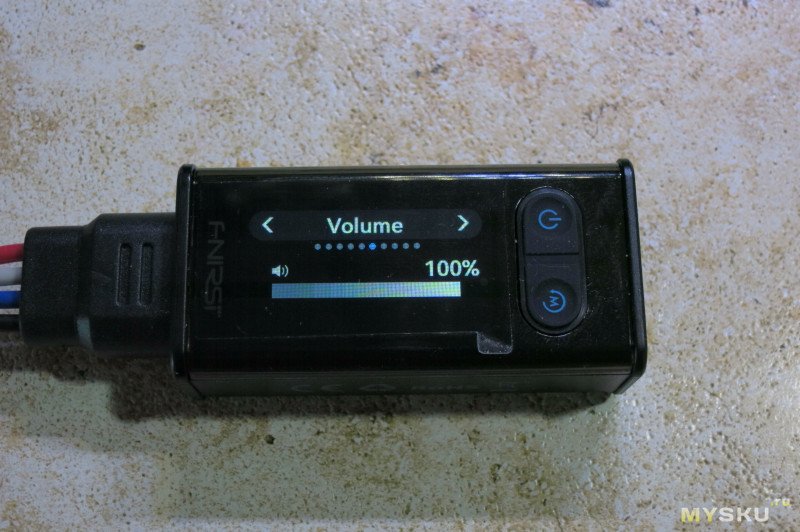

Громкость пищалки, от 0 до 100% с шагом 10%

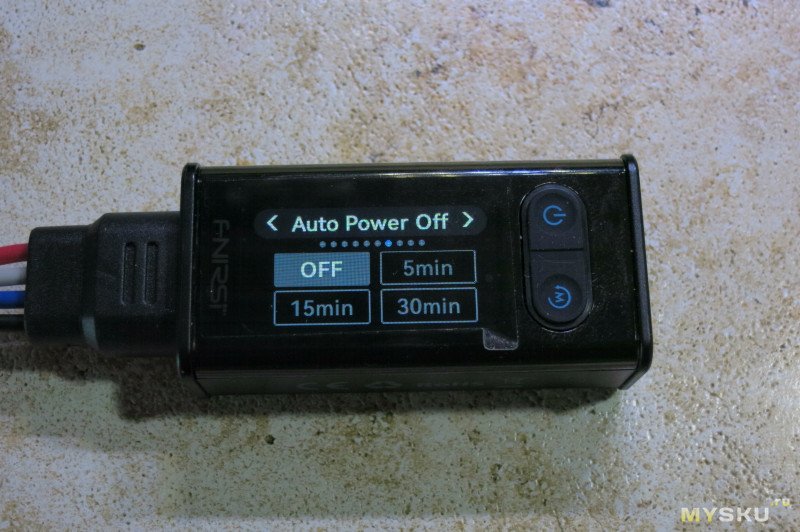

Настроить автоматическое выключение
Есть калибровка
О приборе, модель и версия прошивки
Ну и сброс на заводские настройки.

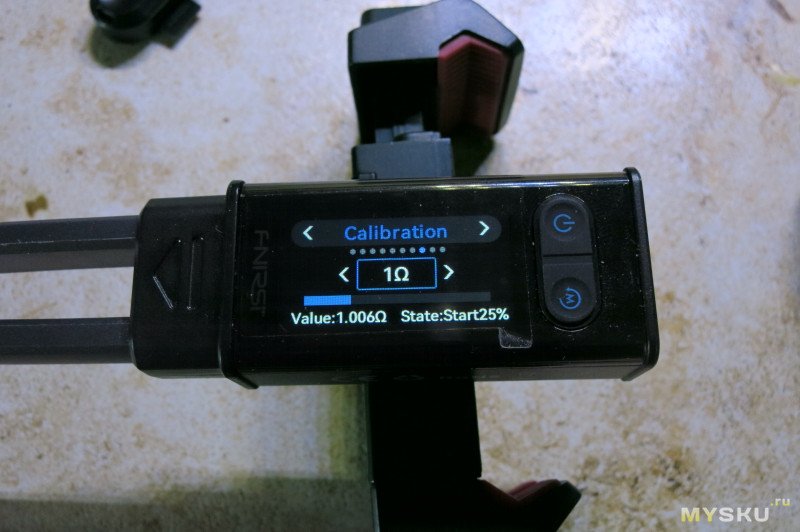

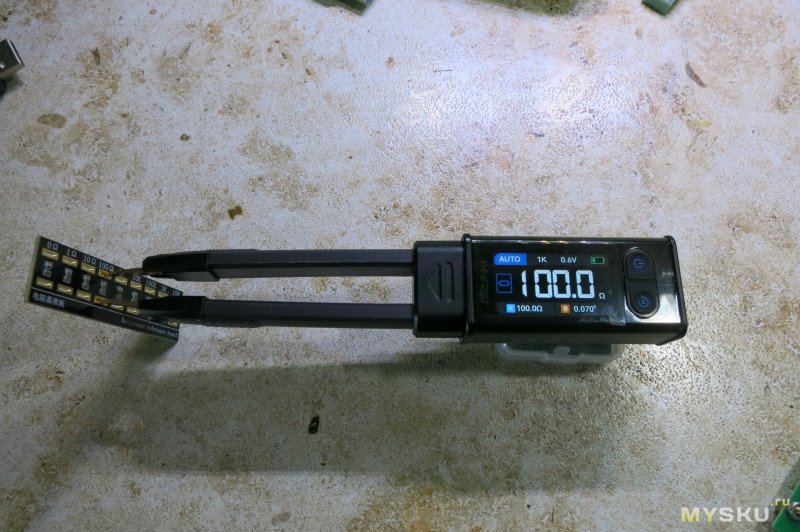

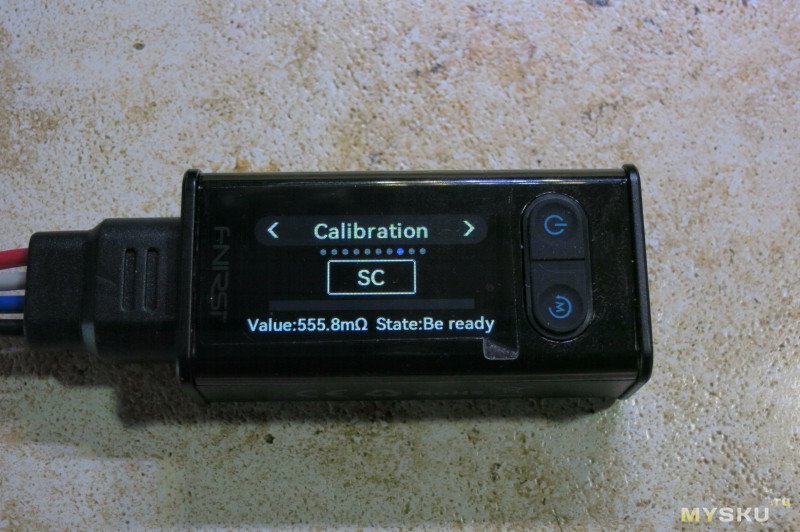

Калибровка есть по 9 точкам — короткое замыкание щупов (SC на экране) и по 8 номиналам резисторов, которые есть на калибровочной пластине. То есть 1, 10, 100, 1К, 10К, 100К, 1М, 10М.
Для калибровки нужно выбрать нужное значение на экране, подключить резистор нужного номинала и нажать на джойстик. Калибровка каждого значения проходит секунд за 30.
Прогнал по всем значениям, по сопротивлению была некоторая неточность, теперь точно

Измерения

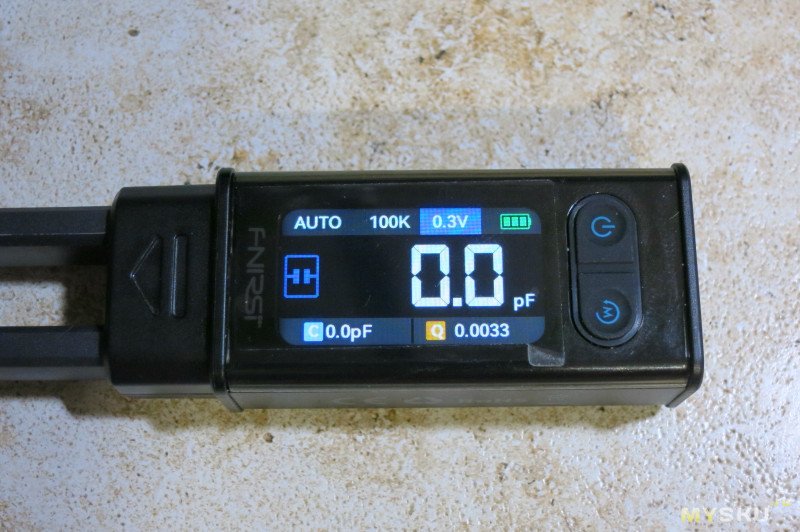

Несмотря на калибровку, даже при замкнутых щупах, при замыкании щупов все равно показания плавают 0-2мОм.

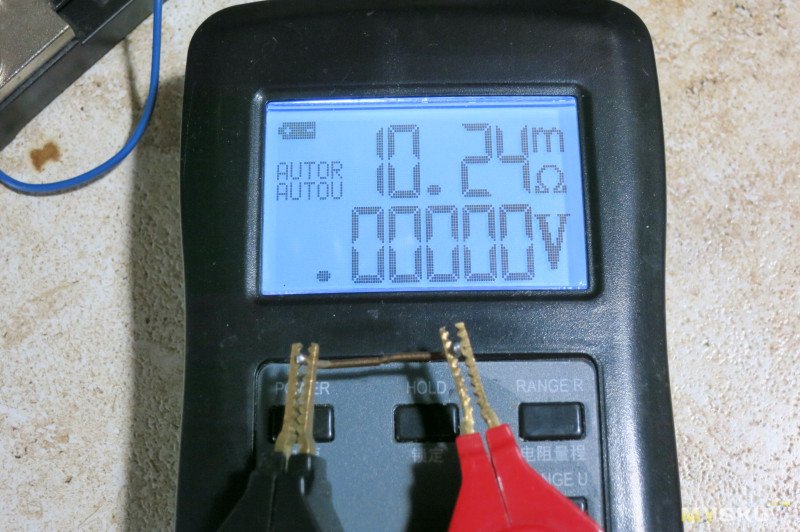

Проверил шунт от мультиметра на 10мОм, фнирси показал 5-7мОм.

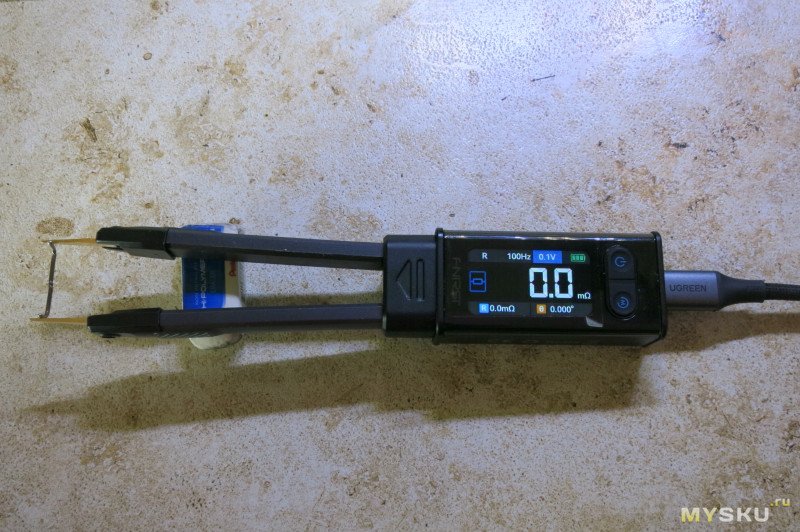

Проверил этот же шунт щупами с наконечниками. Получается по разному. Лучше всего ставить напряжение проверки 1 вольт. На 0.1В показывает ноли. На 0.3 показания сильно скачут 5-10мОм.
На частоте 100кГц тоже меняются раза в два.

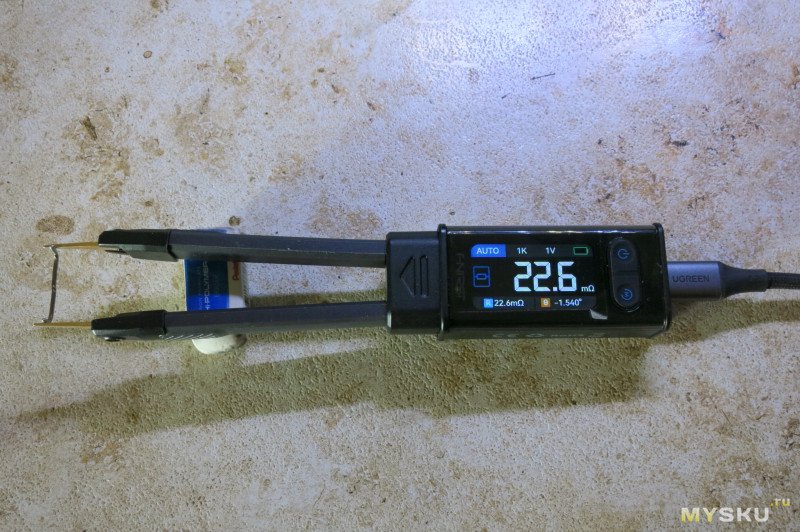

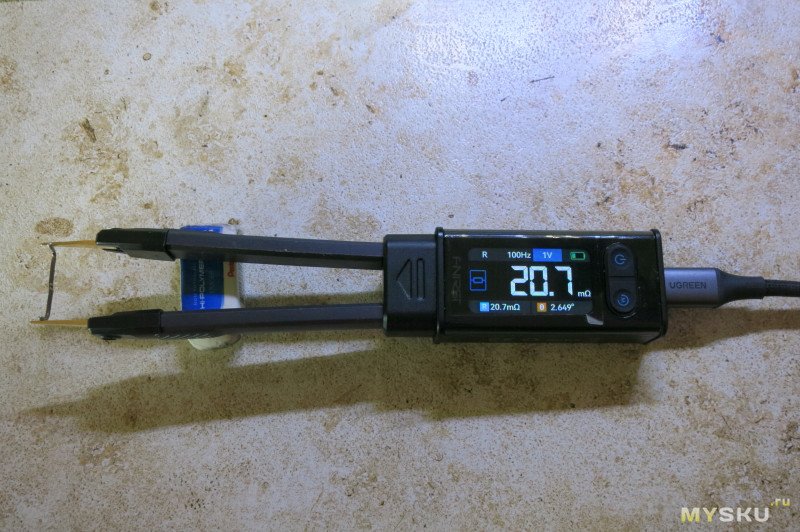

В общем с этими наконечниками при измерении на 1В пинцет измерил этот шунт как 15 или 20мОм.

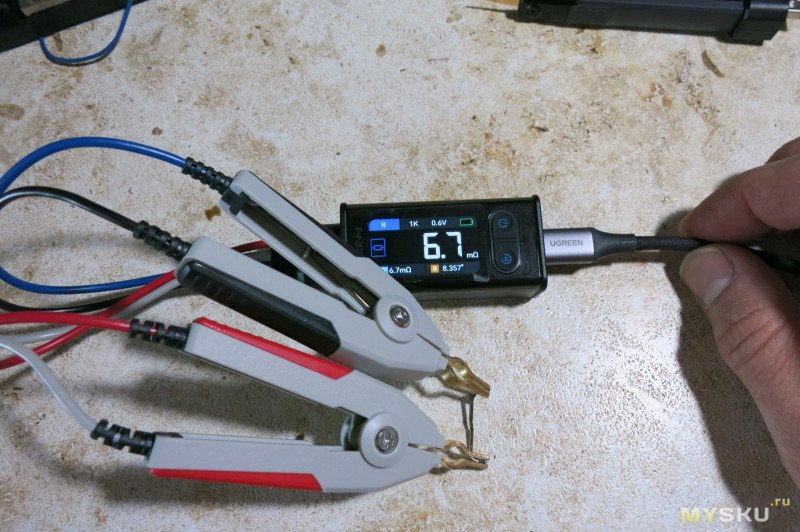

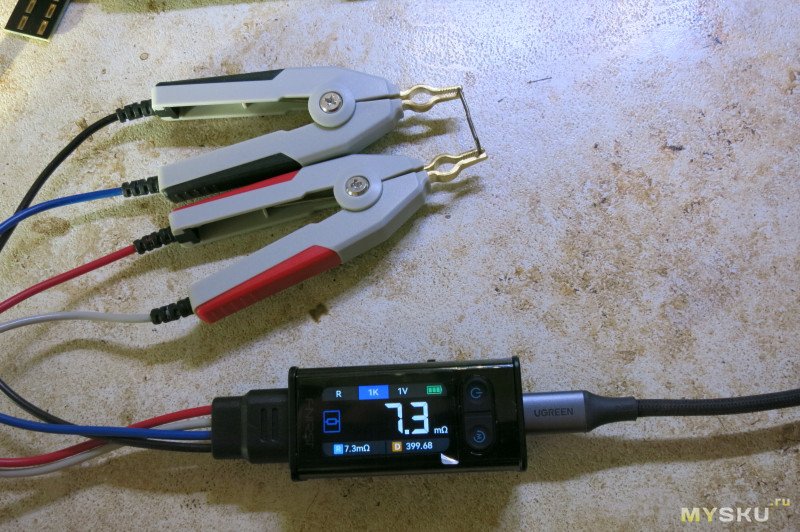

При измерении крокодилами Кельвина при тех же 1В показал 7,3мОма

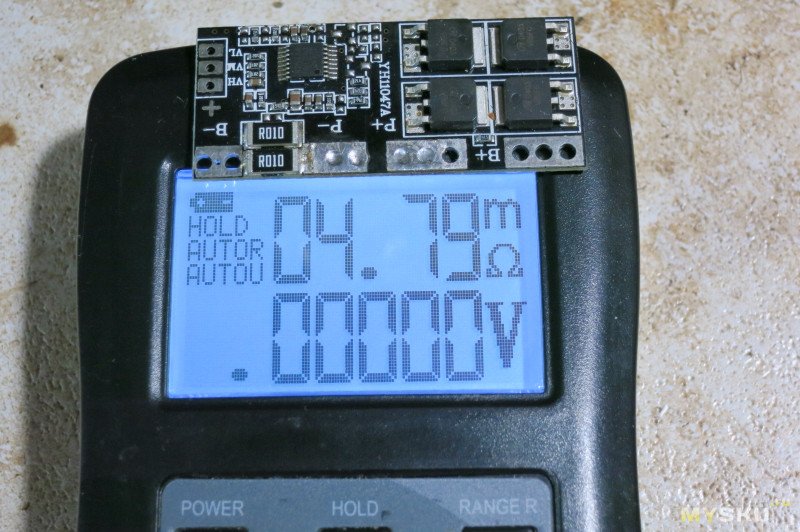

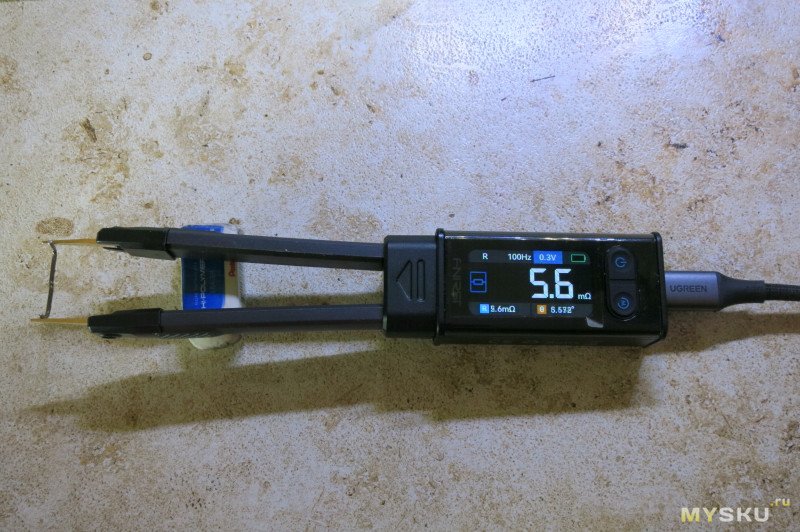

Проверил шунт на плате BMS — 4,8мОм, пинцет от фнирси показал скачущие показания 3,5-5 мОм.

То есть предел этого пинцета около 10мОм, для 5мОм еще можно понять живой шунт или нет.

Но измерять пинцетом удобнее, чем 2+2 иголками от YR1035

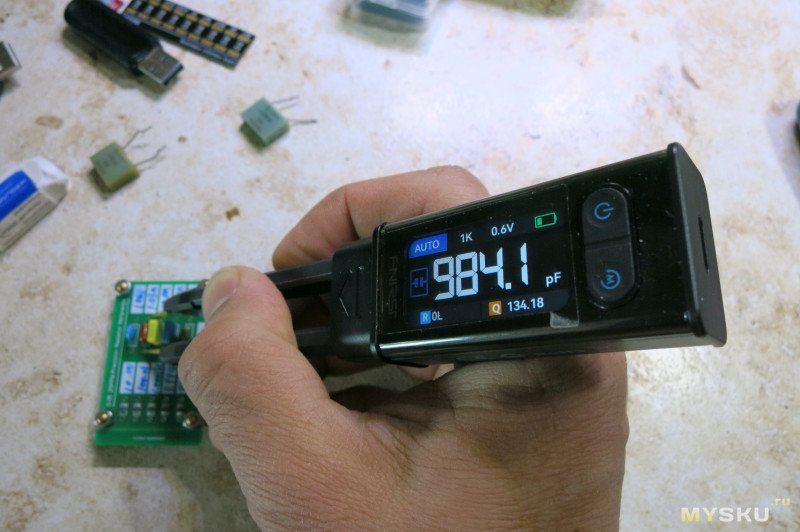

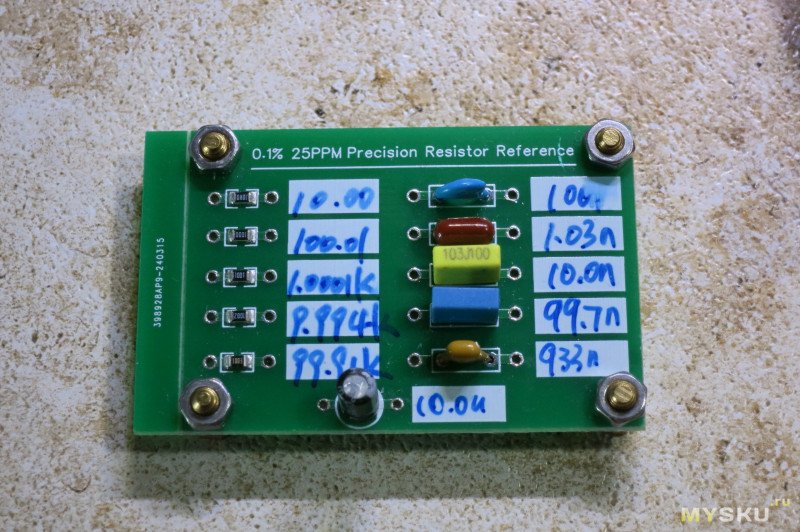

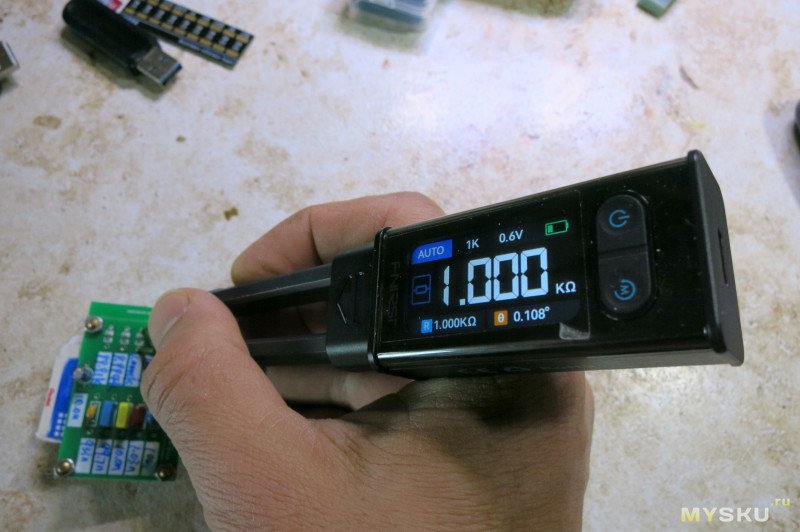

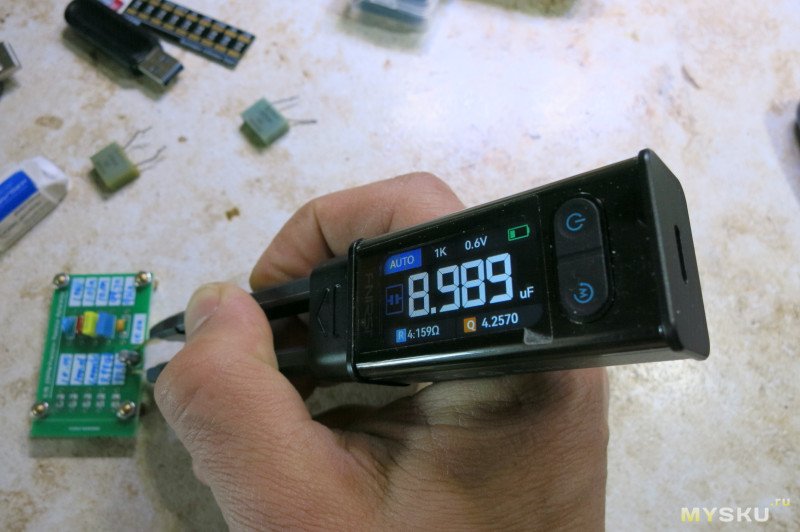

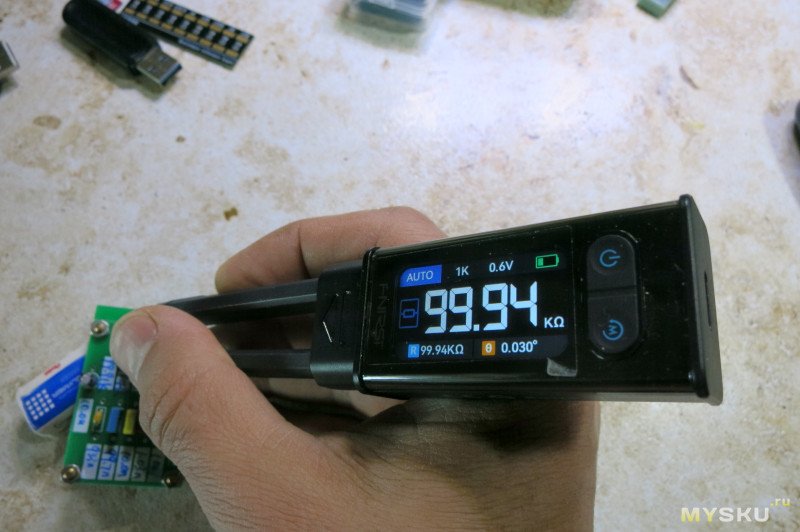

Прошелся по своей плате с резисторами и конденсаторами.


Как-то конденсаторы занижает.

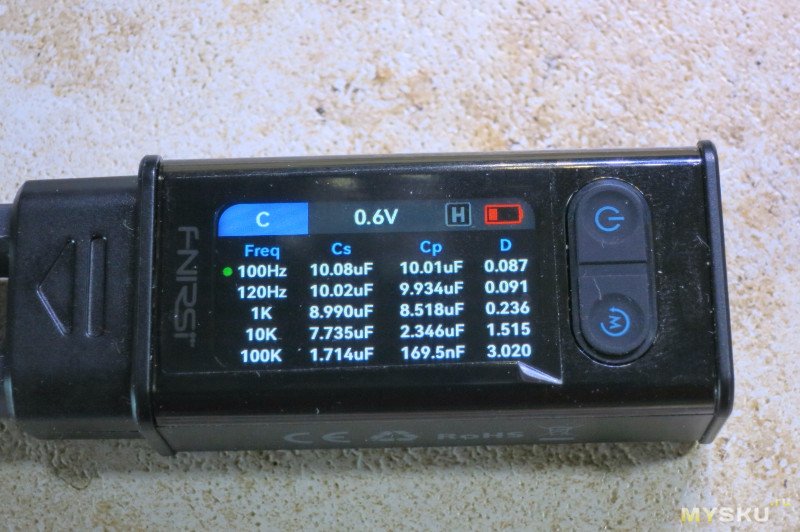

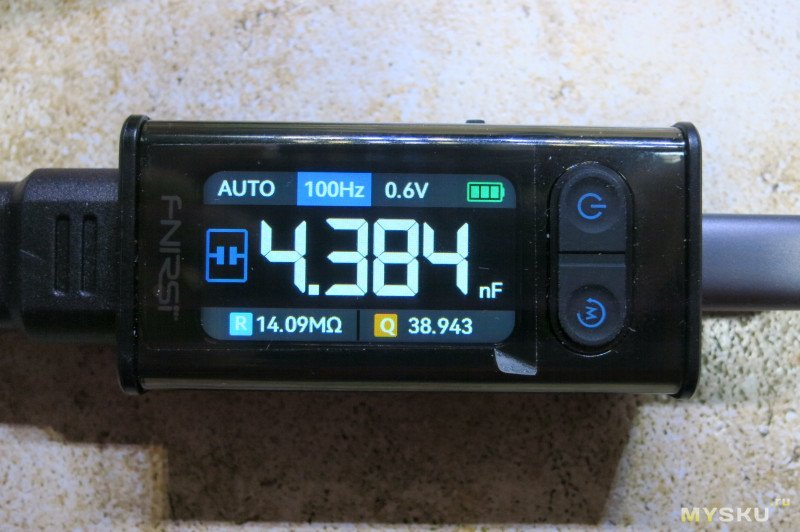

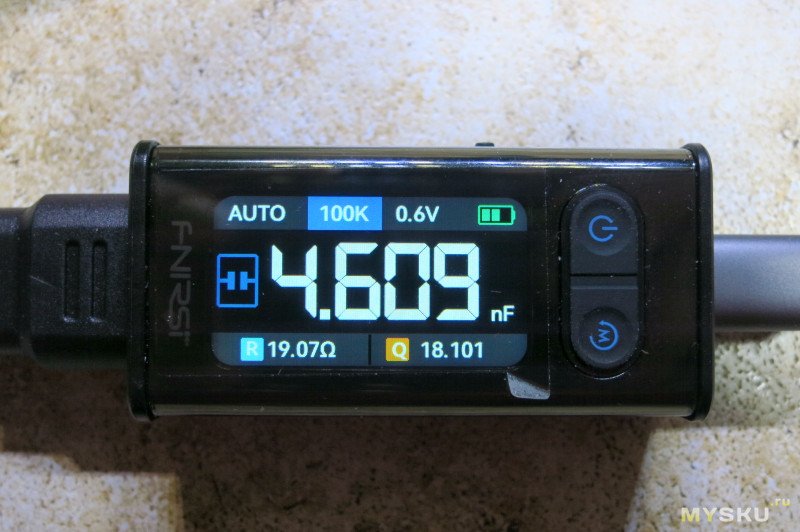

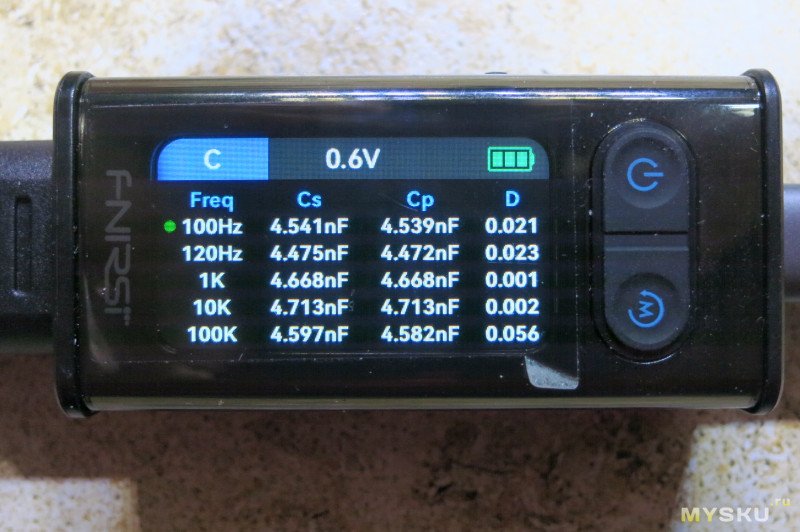

Просканировал последний на разных частотах — понятно почему занижает при частоте 1К.

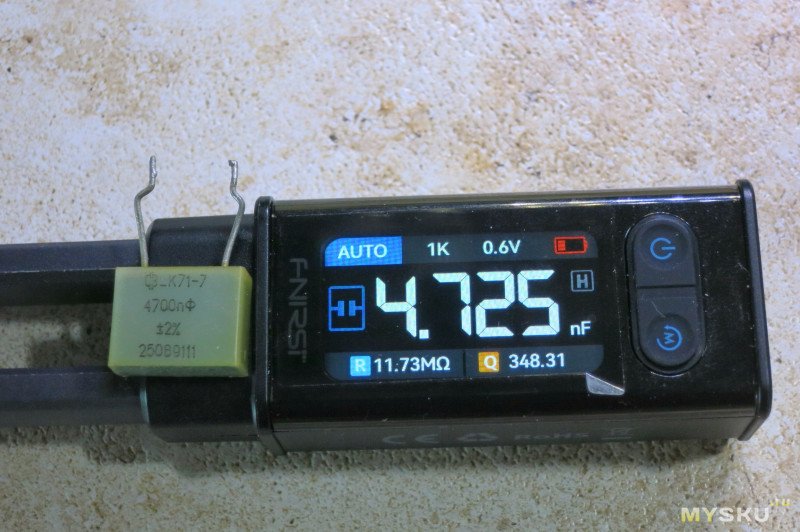

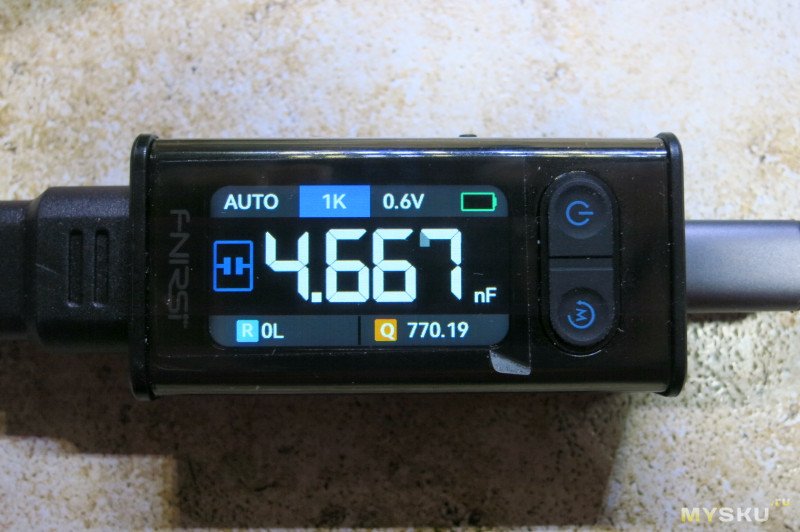

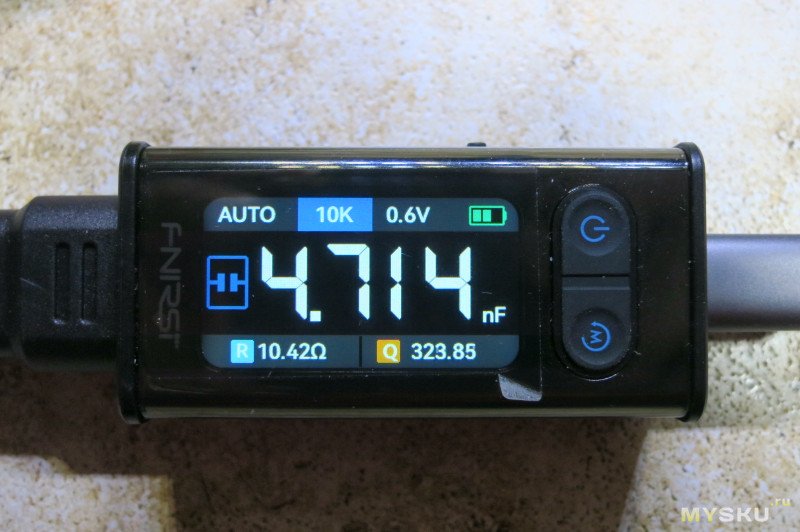

Проверил конденсатор на 4700пФ с 2% точностью пинцетом и крокодилами — разница минимальна.

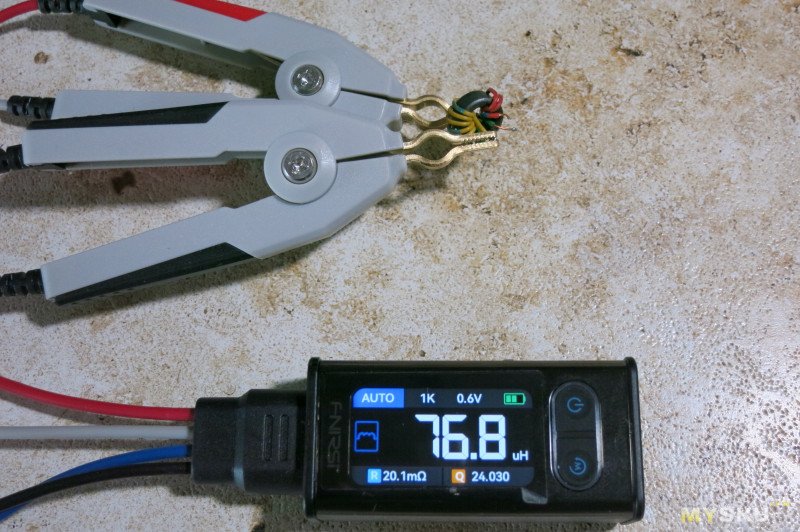

Проверил разные выводы индуктивности — отлично определяет в авторежиме

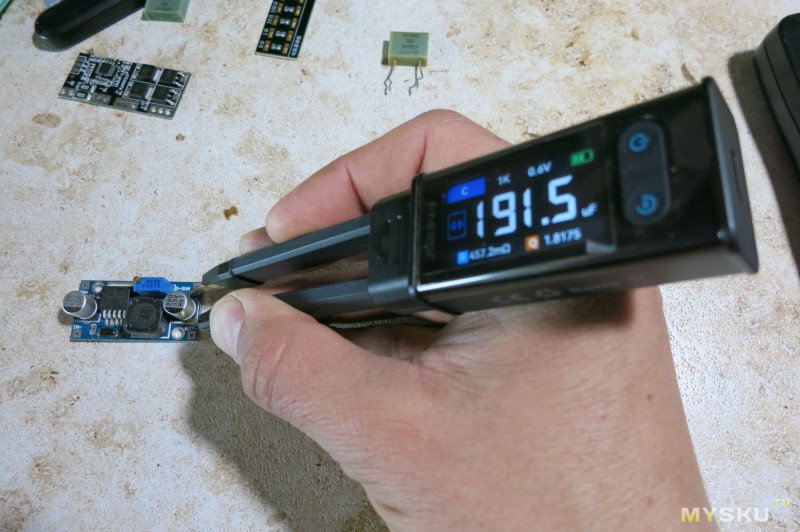

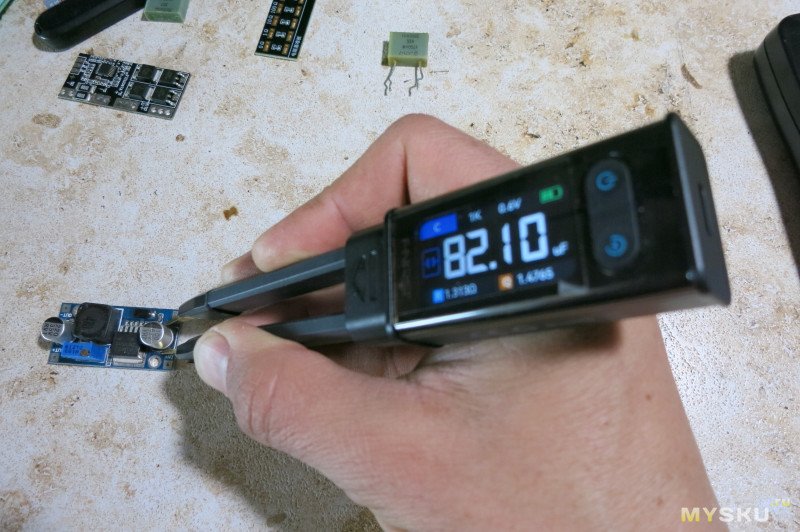

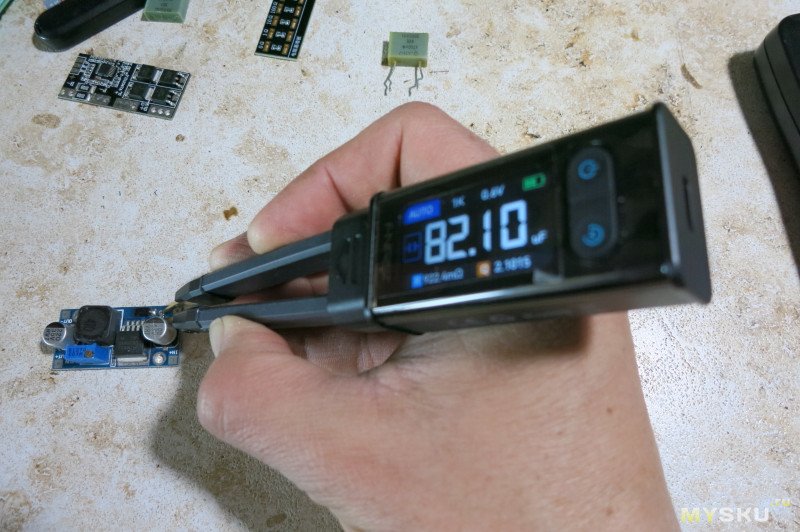

Проверка деталей на плате
Электролиты измеряет.

Неполярный SMD конденсатор тоже измеряет без вопросов

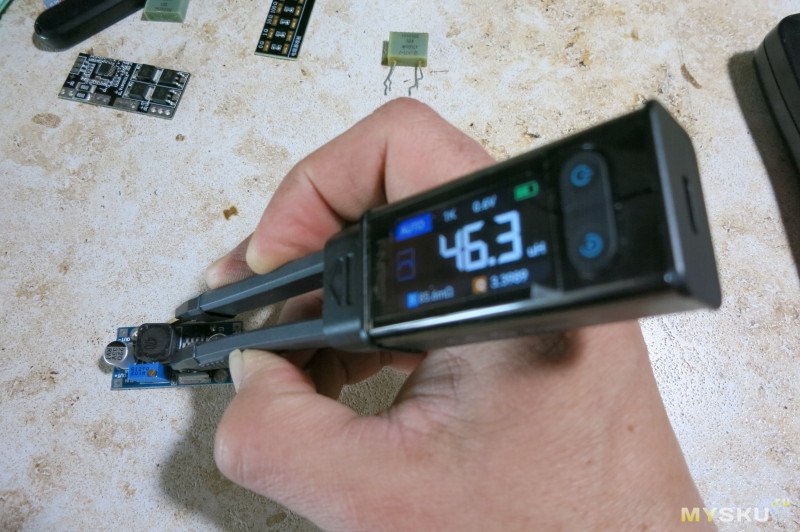

На дросселе написано 470, тоже измеряет без проблем.

Проверил диоды. В автомате не хочет определять диоды, пришлось переключать в режим D.

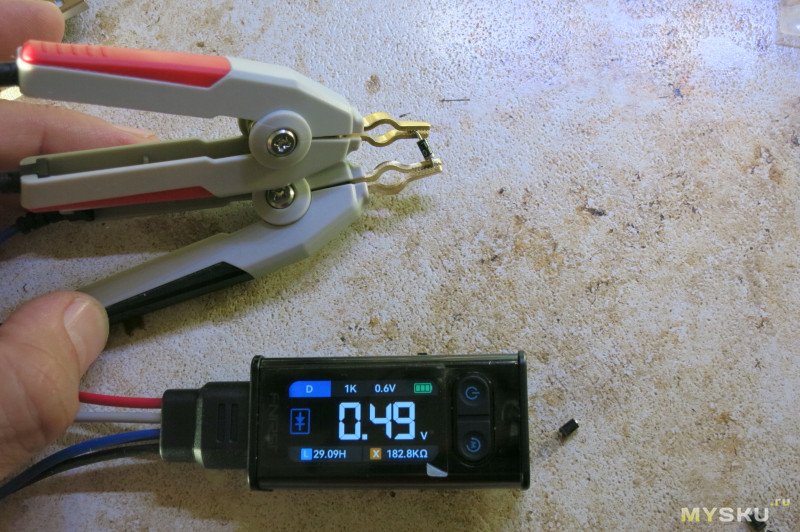

Кремниевый диод: показывает падение напряжения, показывает полярность.
С диодами Шоттки есть проблема, но чуть другая, чем в первой версии пинцета.

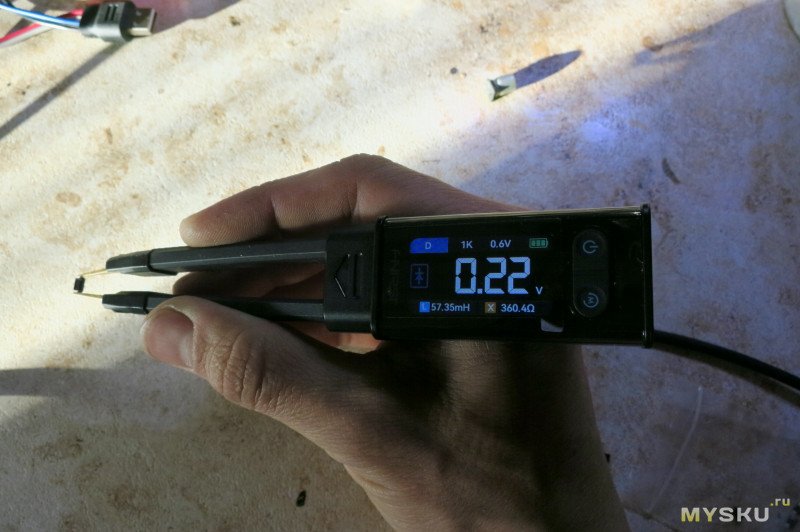

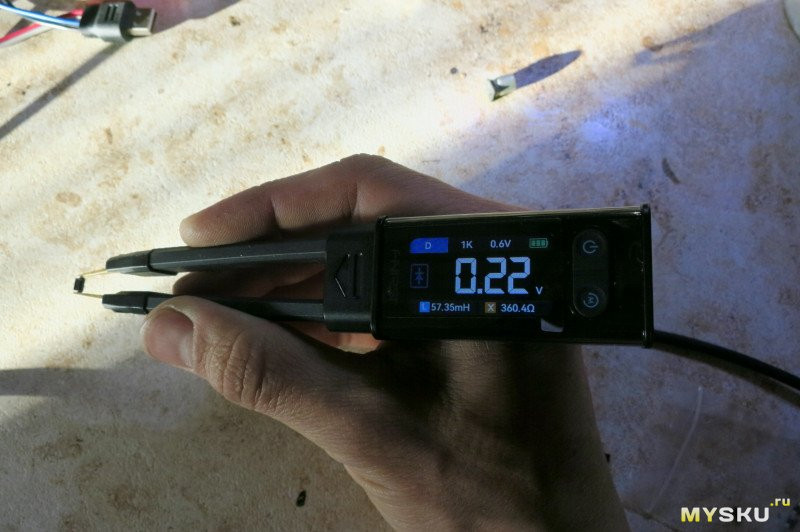

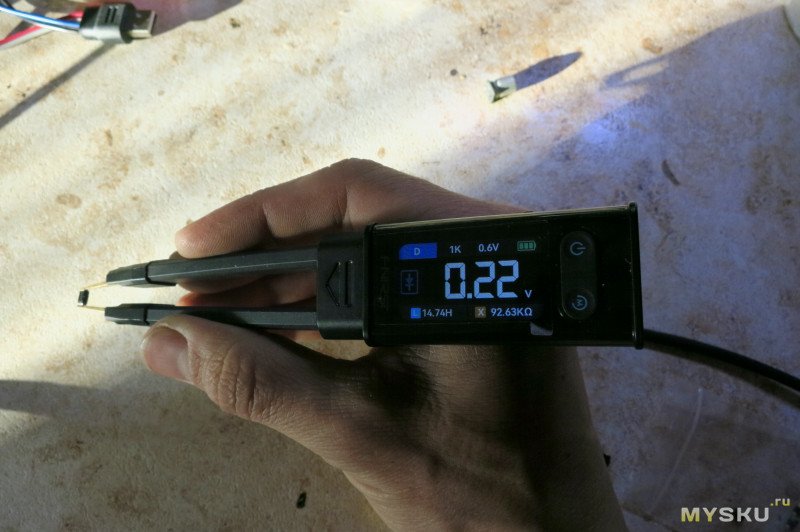

Проверяю SS14, показывает 0,21-0.22В. При проверке их мультиметром он показал 0,21В

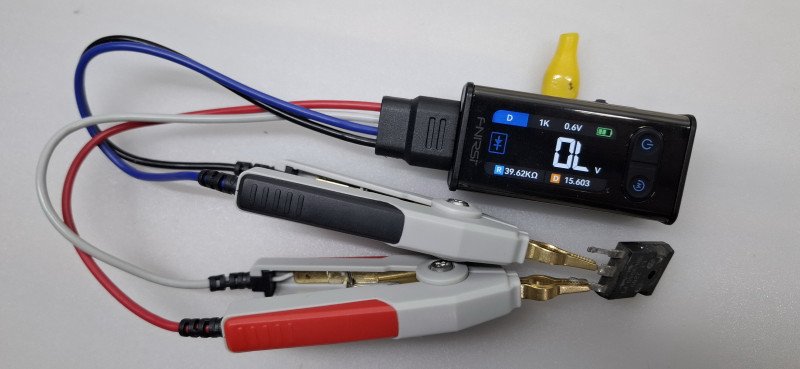

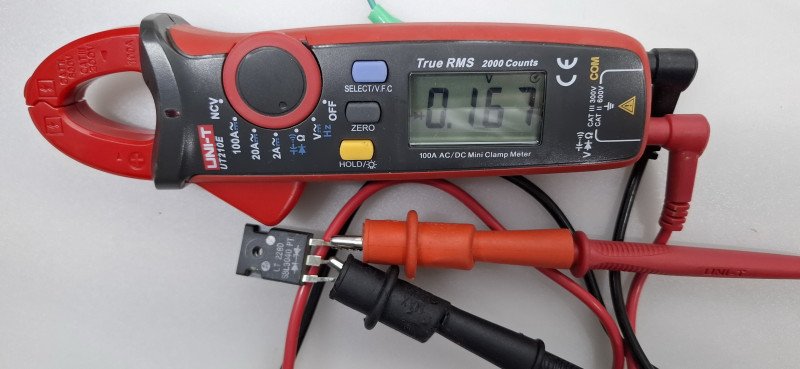

Проверил SS34, у него мультиметр показал 0,18В, пинцет показал 0,67В, после смены полярности показывает OL — перегрузка.
При этом при смене полярности измерения пинцет тоже меняет полярность диода на экране и показывает верно. Но вместо 0,18 показывает перегруз.
Проверил что покажет первая версия пинцета: 0,51В на обоих диодах при проверочных 0,6В. А если переключить в режим проверки 0,3 вольта, то показывает 0,28 опять же на обоих Шоттках.

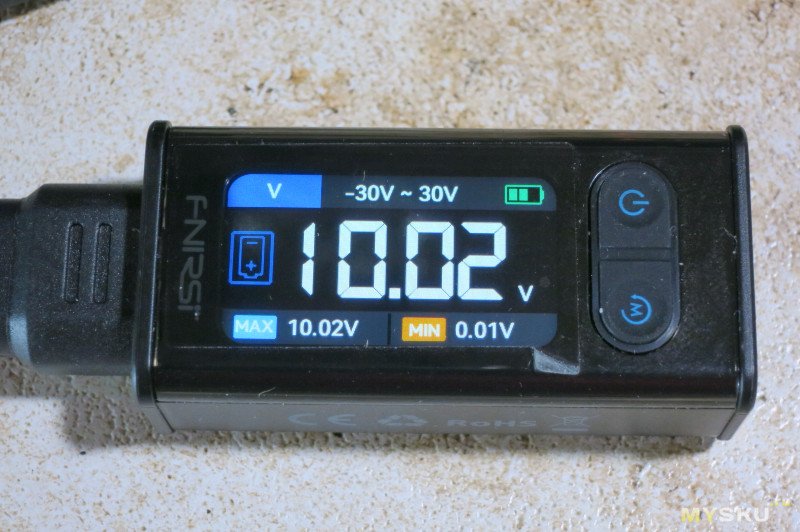

Проверил точность этого пинцета по напряжению. Проверял с помощью AD584
Прошелся в обратной полярности, точность почти в 00.

В прямой полярности погрешность чуть больше


Ну и сравнение с прошлой версией.

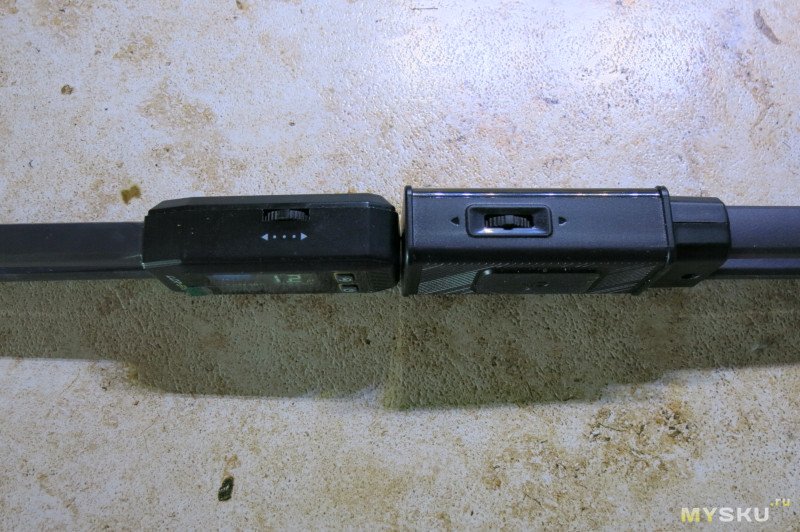

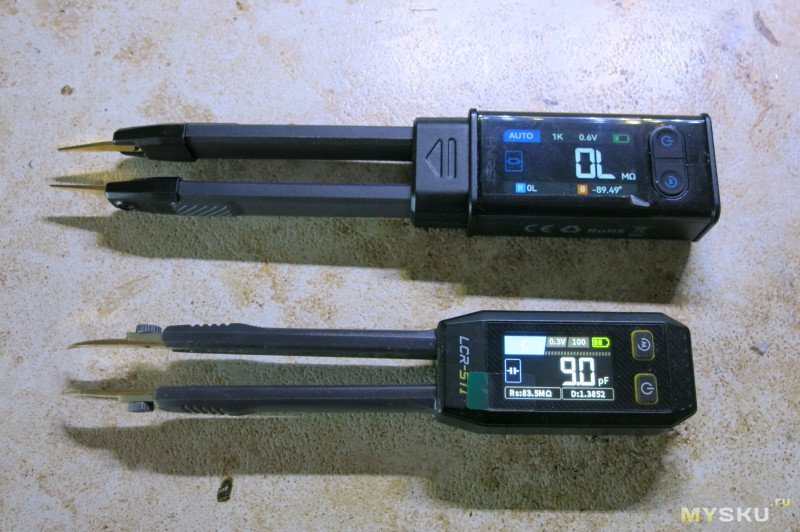

Внешне первая версия меньше, чем вторая. И по длине и по ширине.
Старая весит 43, новая 62 грамма.
Поднял яркость до максимальной, у старой экран ярче. Но обычно я использовал его на минимальной яркости, этого хватало.

Кейс тоже стал больше.

У нового другое крепление наконечников на 2 винтах, теперь не разбалтывается.
Для замены наконечников нужно открутить один винт, снять пластиковую защиту и открутить второй винт.

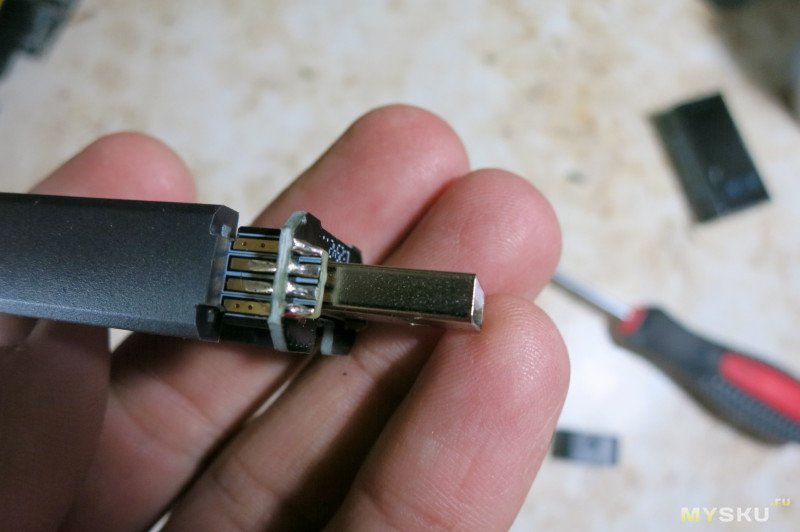

Щупы 4-проводные, контакты это дорожки по обе стороны платы, они замыкаются только на наконечниках.

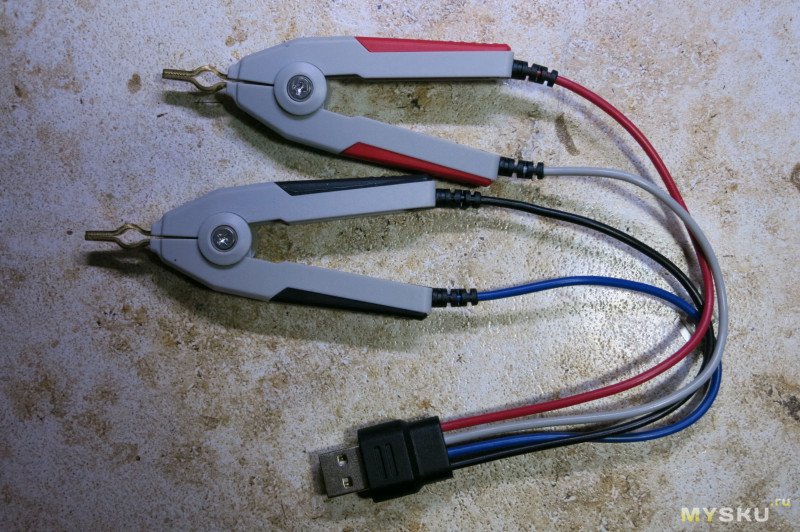

Распиновка крокодилов видна на фото, как провода заходят в USB разъем, так и подключаются.


У второй версии пинцета добавили много режимов, режим сканирования, режим сортировки, режим измерения напряжения. Но только до 30 вольт.
У второй версии выбор частоты и напряжения тестирования 100Hz, 120Hz, 1kHz, 10kHz, 100kHz; 0.1V, 0.3V, 0.6V, 1V.
У старой версии только 0.3V, 0.6V, и 100Hz, 1kHz, 10kHz.
Старый пинцет в авторежиме определял конденсатор на 4700микрофарад как резистор, новый без проблем опознал в нем конденсатор. Старый измеряет емкости быстро, 4700 за пару секунд, новый за одну секунду.
В старом в нижней строке можно было выбрать 4 параметра: D, Q, Z, X. В новом добавили θ и так же можно выбрать L, R, C.

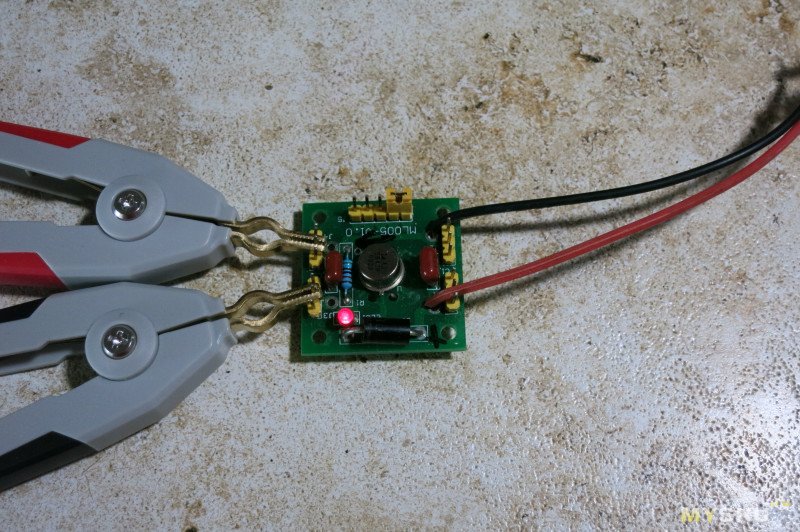

Ну и крокодилами с 4-проводной схемой удобнее измерять выводные детали.
Ну и в комментариях показали проблему с диодами Шоттки с падением напряжения ниже 0,2 — пинцет просто показывает OL.
