Программируемая электронная нагрузка ALIENTEK EL15 (150Вт, 0-60В, 0-12А)

EL15 — электронная нагрузка в компактном металло-стеклянном корпусе и с современным функционалом с программируемыми циклами для динамических тестов блоков питания и аккумуляторов. Для удалённого мониторинга и управления прибор снабжён Bluetooth. В обзоре проведём более подробное знакомство с возможностями этого устройства.

Характеристики

Название	ALIENTEK EL15
Мощность	до 150Вт
Напряжение	до 60 В, шаг 1мВ
Ток	до 12 А, шаг 1мА
Дисплей	1.9" IPS 320х170
Охлаждение	2x вентилятора 3510 (13000 RPM), PID-регулировка
Выходы	banana, XT-30
Режимы	CV / CC / CP / CR
Защиты	OCP, OVP, OPP, UVP, OTP, RPP
Метод измерения	2-контактный, 4-контактный
Интерфейсы	USB-C, Bluetooth
Совместимость с ОС	Android, iOS
Питание	USB-C 5В

Внешний вид

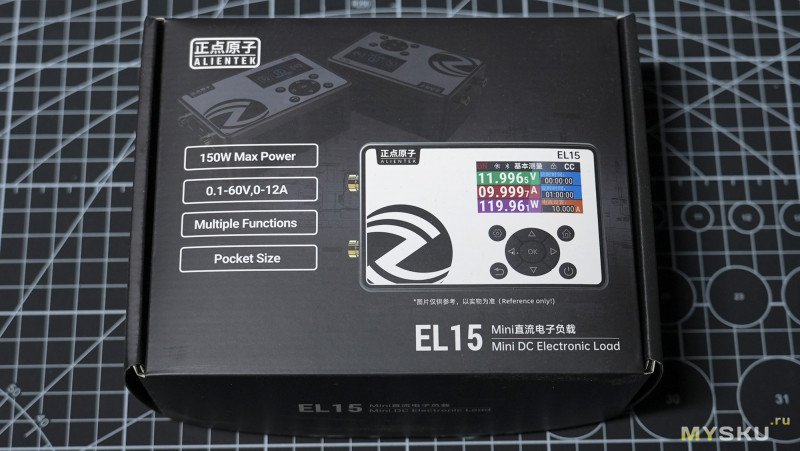

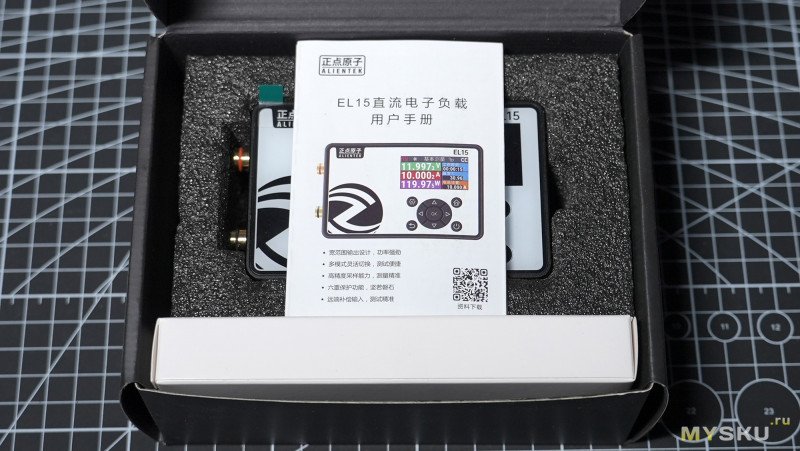

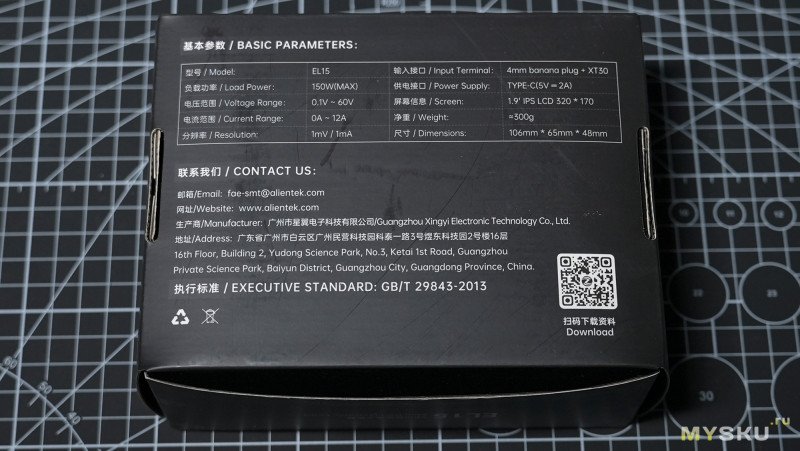

Аппарат упакован в картонную коробку чёрного цвета, с собственным цветным изображением.

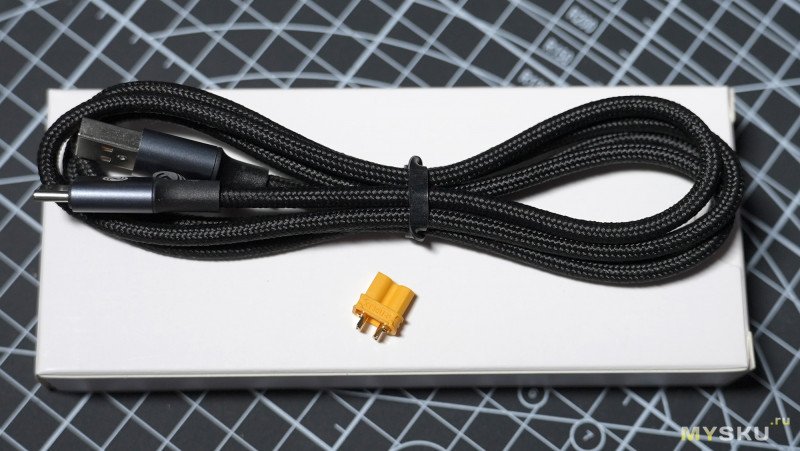

В комплекте поставки:

— нагрузка EL15
— USB-A <-> USB-C кабель

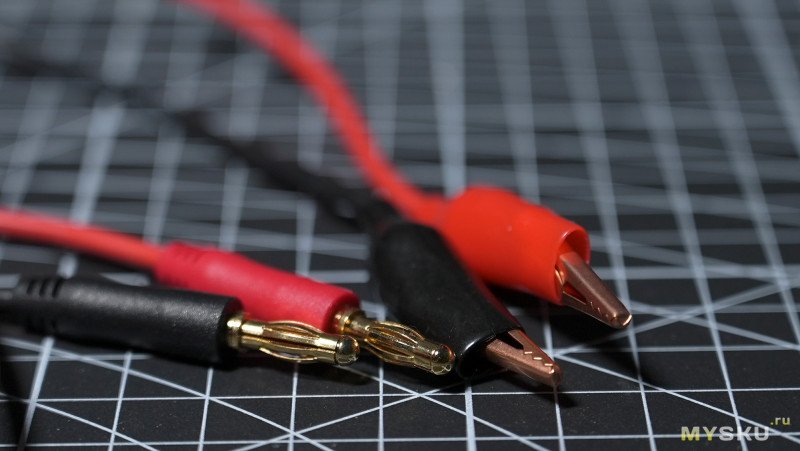

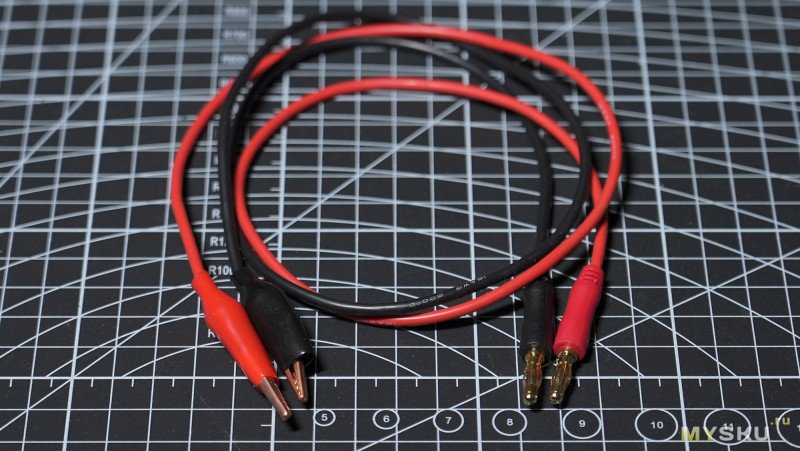

— провода banana с медными «крокодилами»
— коннектор XT-30 под пайку (для 4-контактного соединения)



Соединительные провода точно такие же, которые поставляются в комплекте к DC-DC понижающему преобразователю Alientek DP100, который обозревал ранее. Забегая вперёд — провода хорошие.

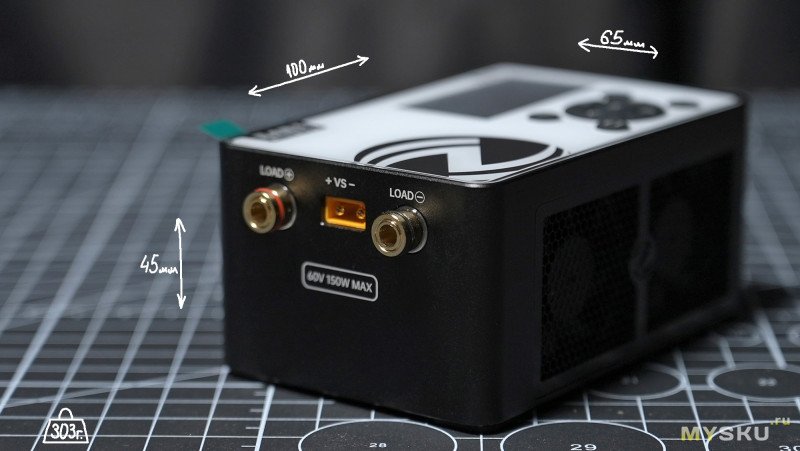

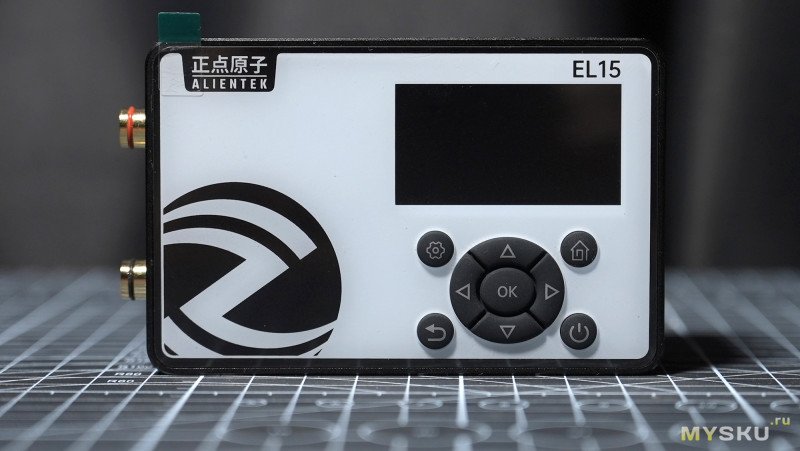

Нагрузка выполнена в небольших размеров алюминиевом корпусе со стеклянной вставкой на лицевой панели. Условно габариты можно сравнить с двумя сложенными друг на друга пачками сигарет стандартного форм-фактора.

Наверху находится цветной дисплей 1.9" IPS 320х170 и органы управления в виде девяти физических кнопок с тактильной отдачей.

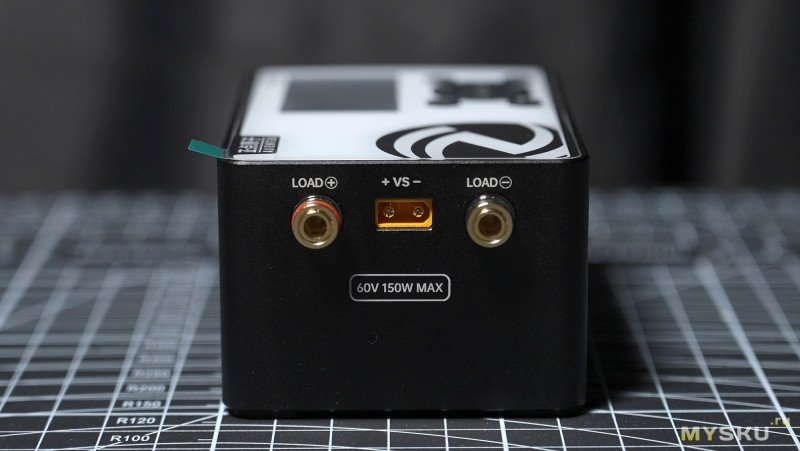

Сбоку находятся силовые разъёмы для подключения тестируемых источников питания — два разъёма banana с откручивающимися гайками, сквозные отверстия 2мм для продевания проводников имеются. Разъёмы помечены красным и чёрным кольцами для обозначения полярности, кроме того есть красная и синяя подсветка, которая светится во время активации. Девайс снабжён несколькими видами защит:

1) от перегрузки по току
2) от перегрузки по мощности
3) от пониженного напряжения
4) от перенапряжения
5) от обратной полярности
6) от перегрева


Посередине находится ещё один компенсационный разъёмчик XT-30 (в комплекте прилагается вставляемый сюда коннектор под пайку), он необходим для реализации 4-точечного метода измерения, с повышенной точностью. Чтобы этот режим использовать, в меню настроек предварительно нужно выбрать соответствующий режим Remote.

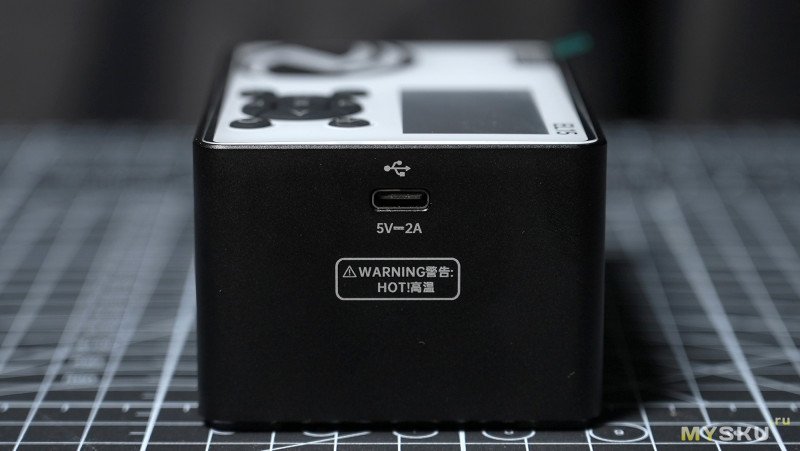

На противоположной стороне входной USB-C разъём для питания девайса, указанные требования — 5В/2А.

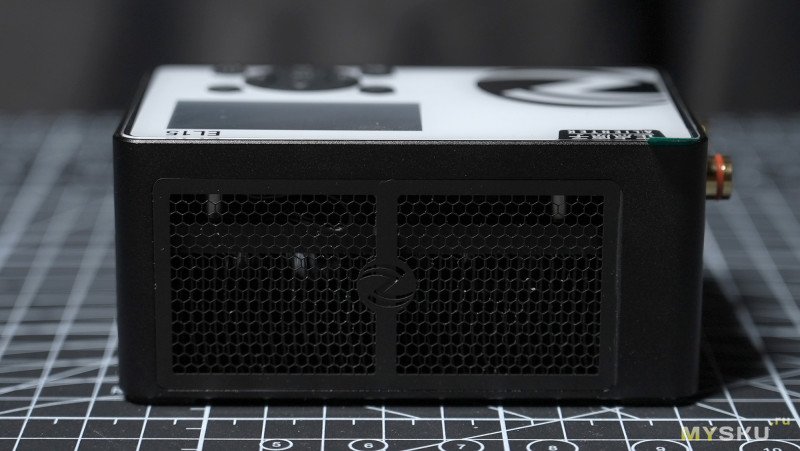

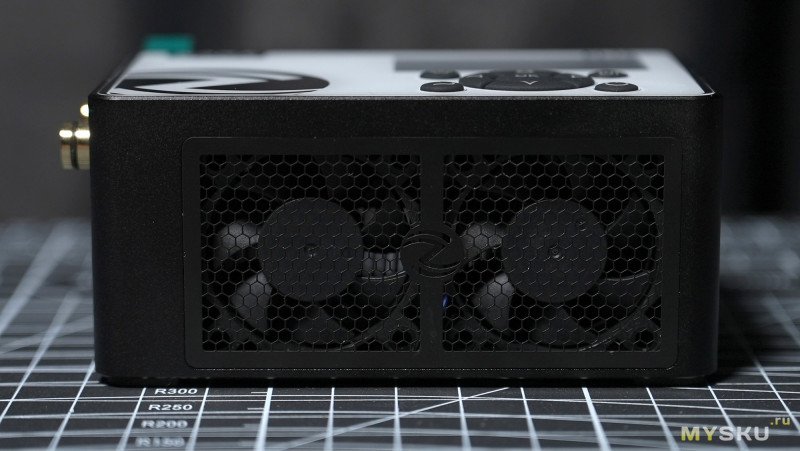

Система охлаждения построена на массивной радиаторе и двух вентиляторах формата 3510 с максимальными оборотами до 13000 RPM, PID-регулировка оборотов автоматическая. Со стороны вентиляторов идёт забор свежего воздуха.

А выброс тёплого воздуха происходит с противоположной стороны. Эти две стенки покрыты вставками с очень мелкой сеткой, поначалу подумал что пластик, но на самом деле сетки металлические.

Опирается прибор на четыре резиновые ножки.

Меню и настройки

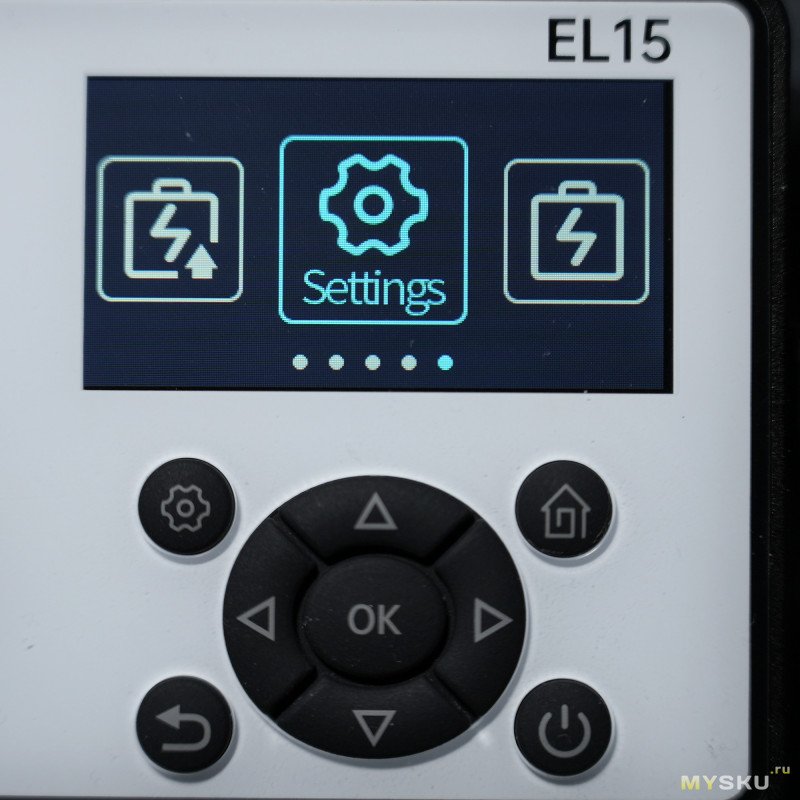

После подачи питания, на дисплее высвечивается карусельное меню с пятью разделами:

— Basic (базовый режим тестирования)
— Power (режим тестирования источников питания)
— Battery (для тестирования аккумуляторов)
— Advanced (расширенный режим тестирования)
— Settings (общие настройки прибора)



BASIC

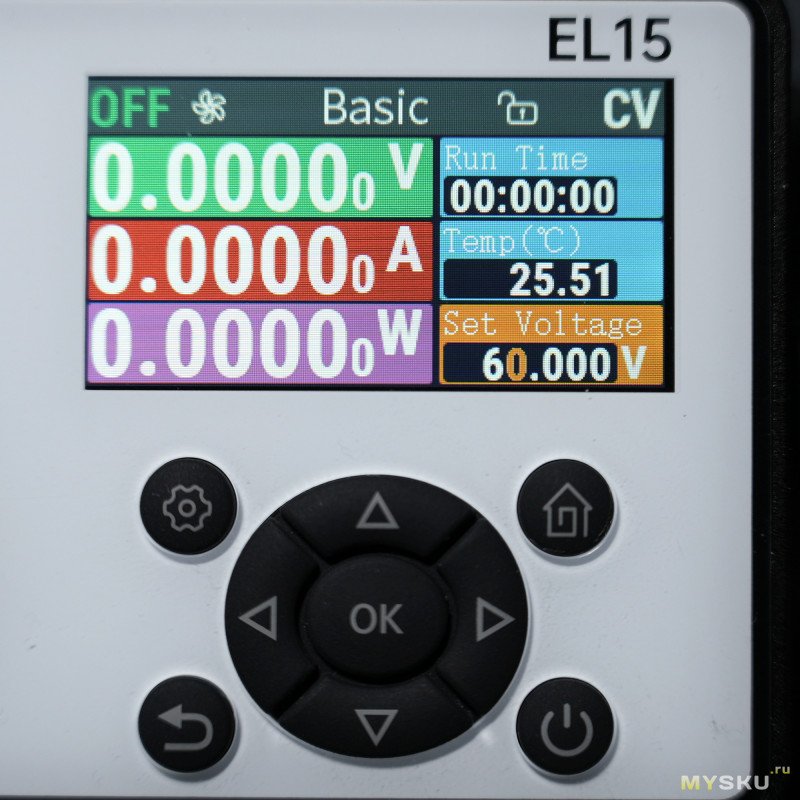

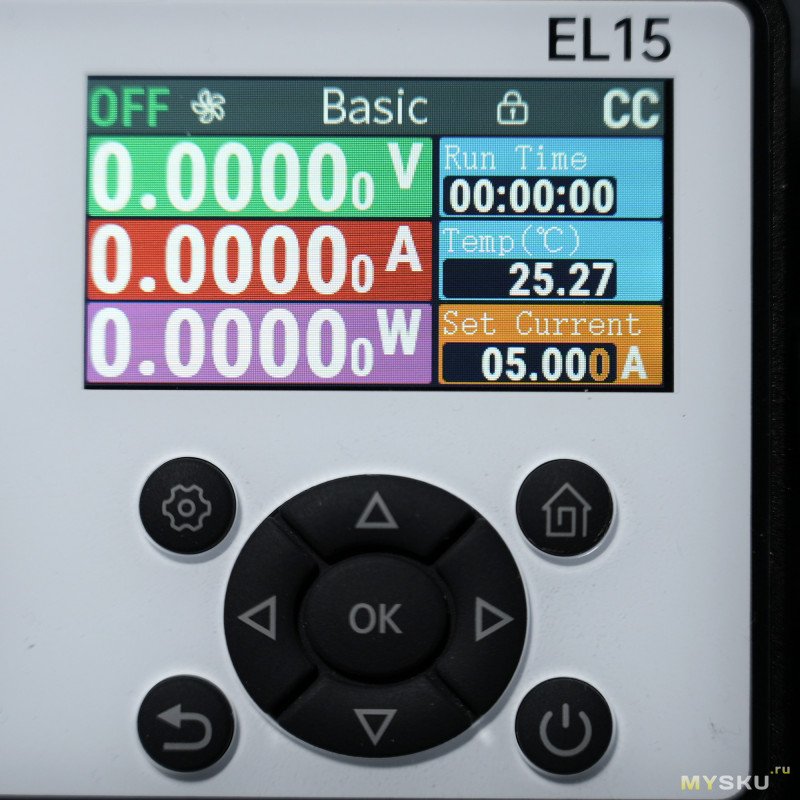

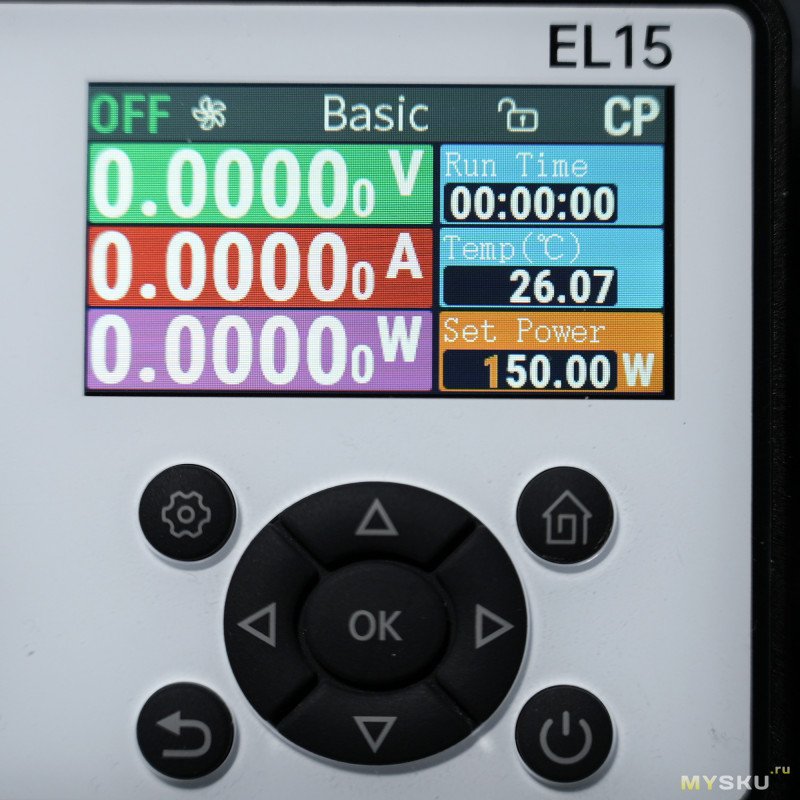

Главное окно Basic отображает текущее напряжение, ток и мощность. Справа — таймер, текущая собственного нагрева, установленный ток. Наверху на панели состояния — 5-лепестковая пиктограмма для визуального обозначения оборотов вентиляторов, OFF/ON — включить/выключить подачу питания на клеммы, режим стабилизации (CV / CC / CP / CR), значок замка (блокировка управления по долгому нажатию на кнопку вкл./выкл.)

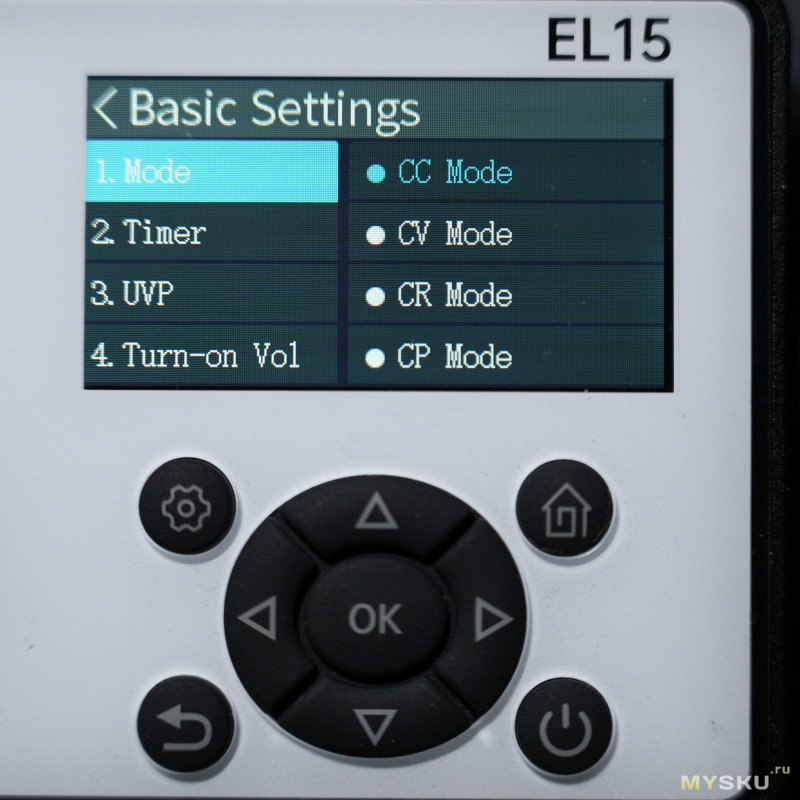

Настройка режима и стабилизации и другие опции доступны в специальном подменю, вызываемом по кнопке со значком шестерёнки. Режимы CV / CC / CP / CR выбираются в первом пункте: доступны режимы стабилизации по току, по напряжению, по мощности и по сопротивлению.

Доступные диапазоны регулировок:

— в CC-режиме 0.001 — 12.0 А, шаг 1 мА
— в CV-режиме 0.100 — 60.0 В, шаг 1 мВ
— в CR-режиме 0.1 — 7500 Ом, шаг 100 мОм
— в CP-режиме 0.01 — 150 Вт, шаг 10 мВт

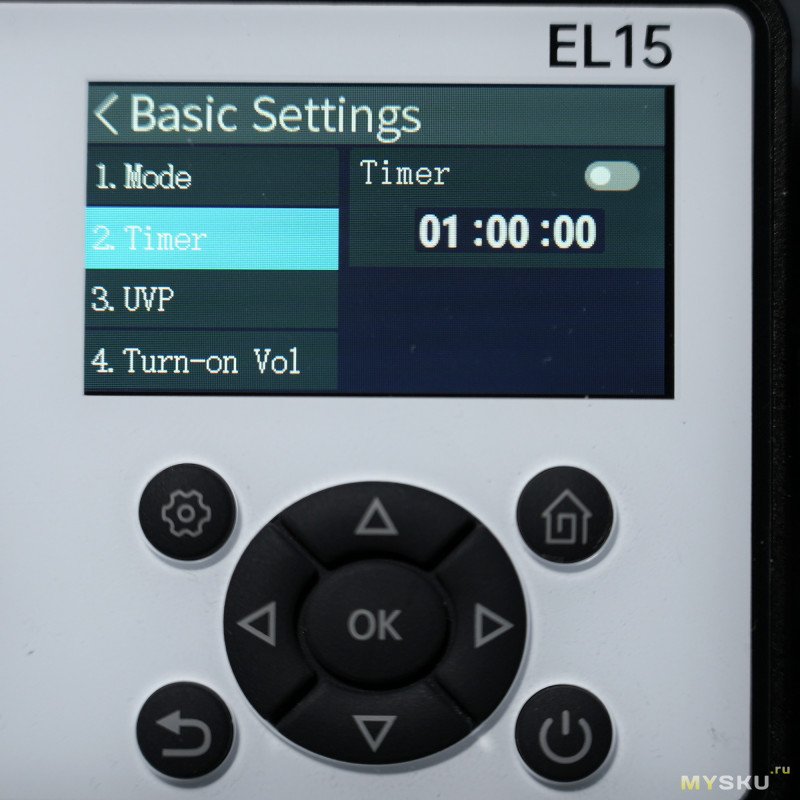

Другие пункты подменю:

— Timer (устанавливается таймер обратного отсчёта до 99:59:59)

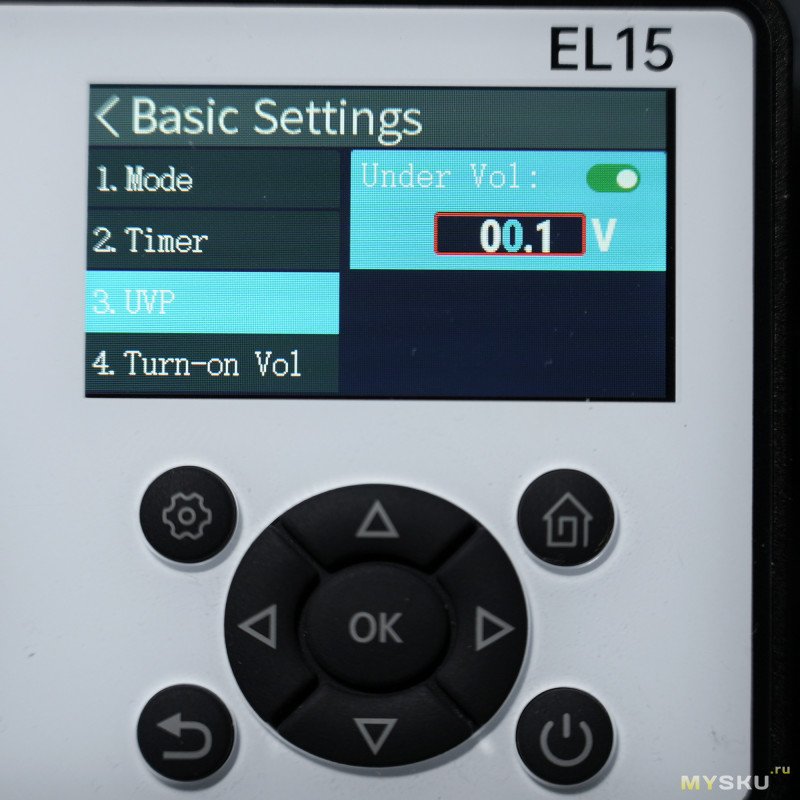

— вкл./выкл. UVP (напряжение авто-выключения теста, диапазон 0.01 — 60В)

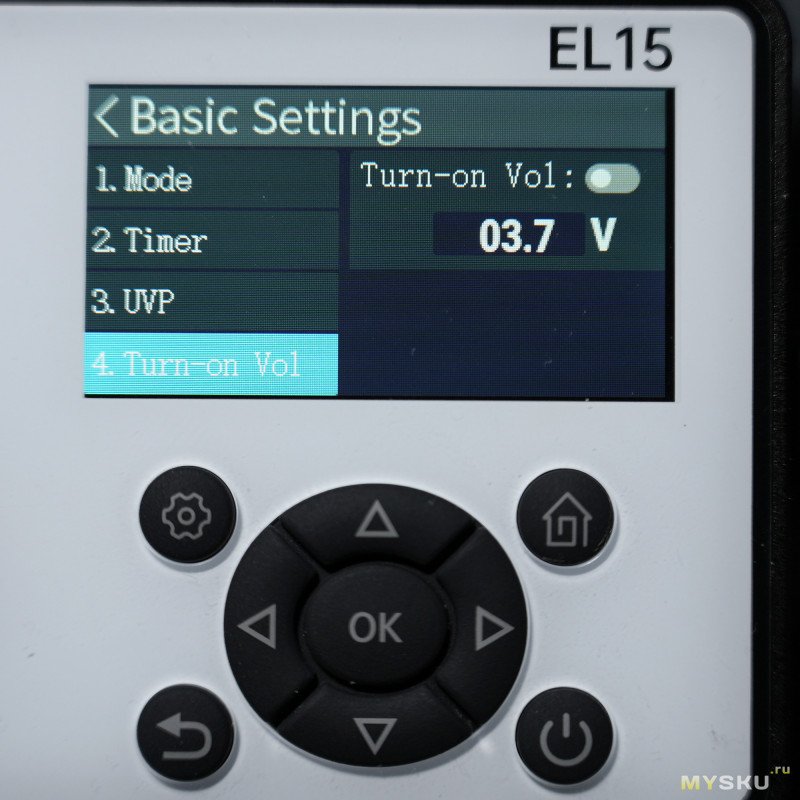

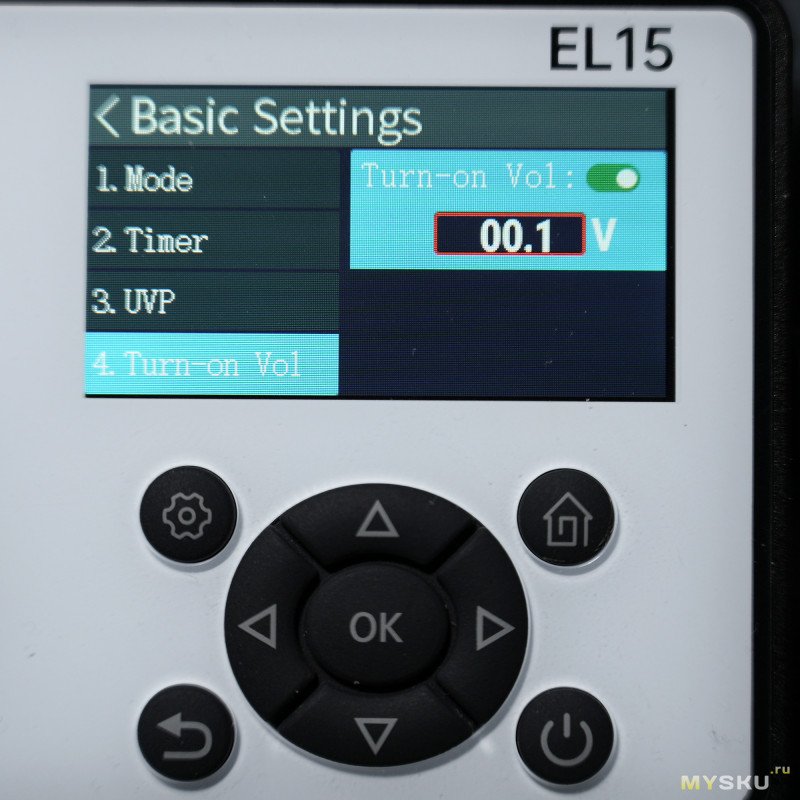

— вкл./выкл. Turn-on Vol (напряжение авто-запуска теста диапазон 0.01 — 60В)



BATTERY

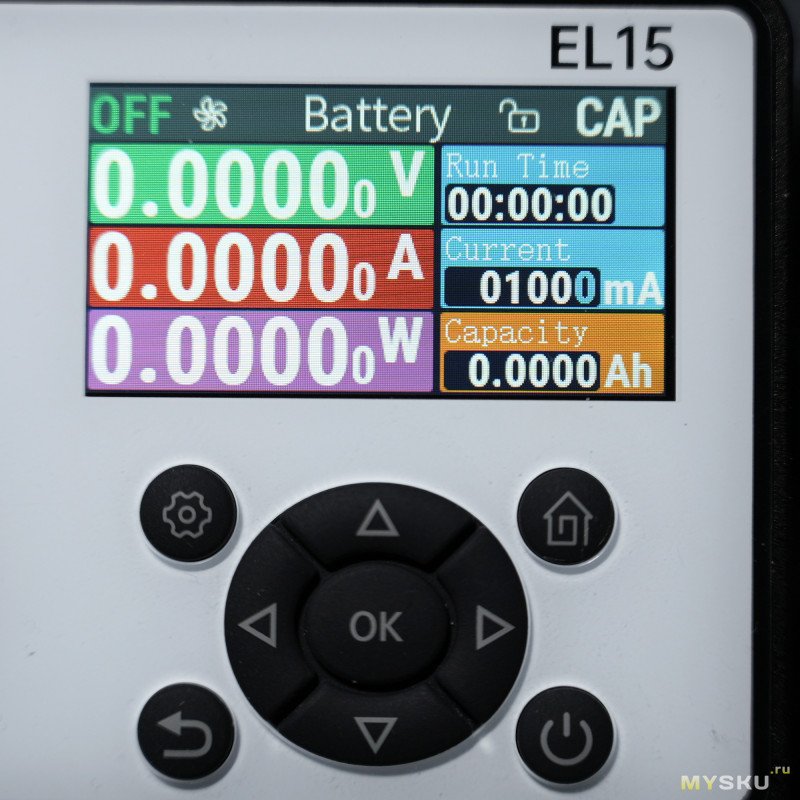

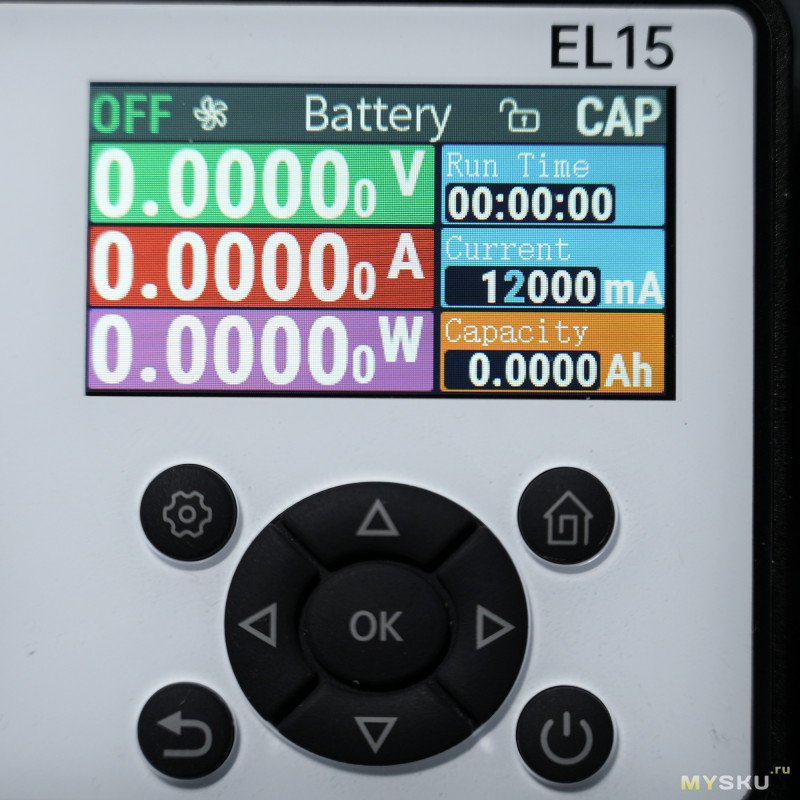

Окно тестирования аккумуляторов. Главное окно по структуре похоже на Basic. Основной свод информации тот же, справа — таймер, установленный ток (до 12А), счётчик ёмкости. Если нажать ОК, то строка с настроенным током сменится на счётчик энергии. Из подменю можно выбрать один из двух режимов теста — CAP (измерение ёмкости) либо DCR (внутреннее сопротивление) с отдельными настраиваемыми параметрами.

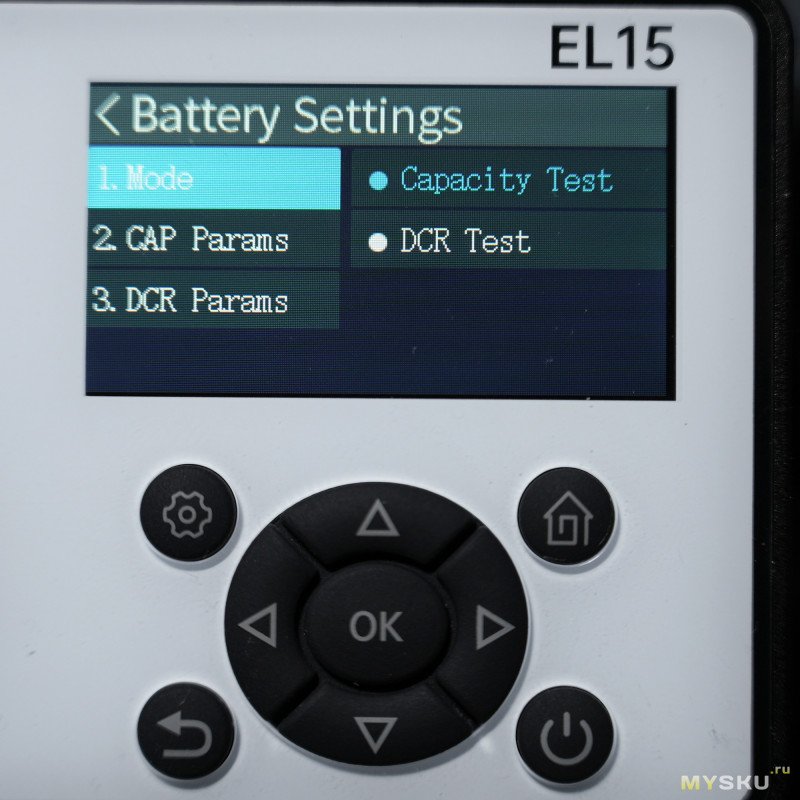

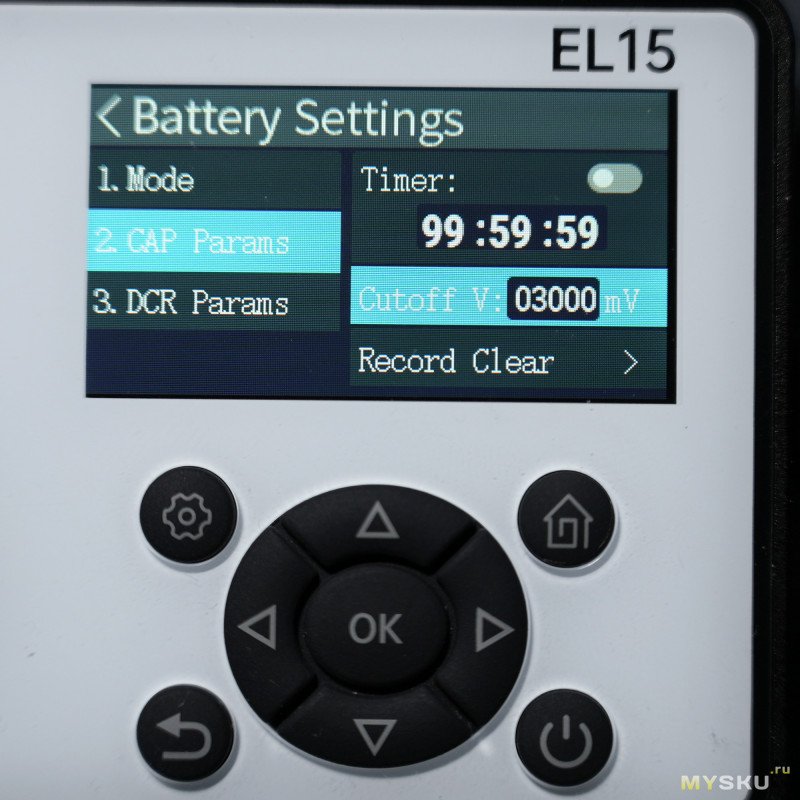

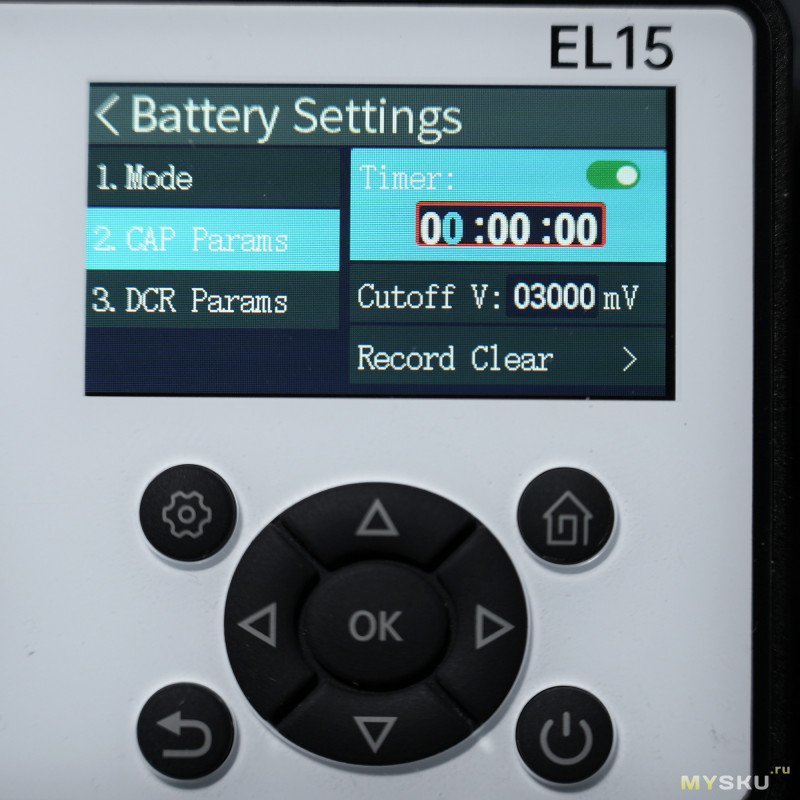

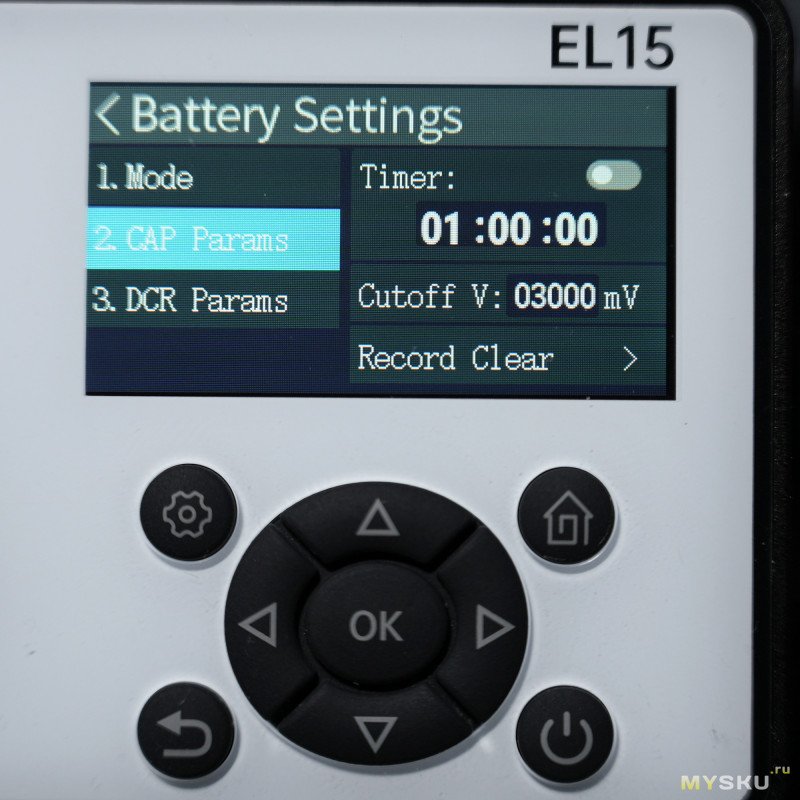

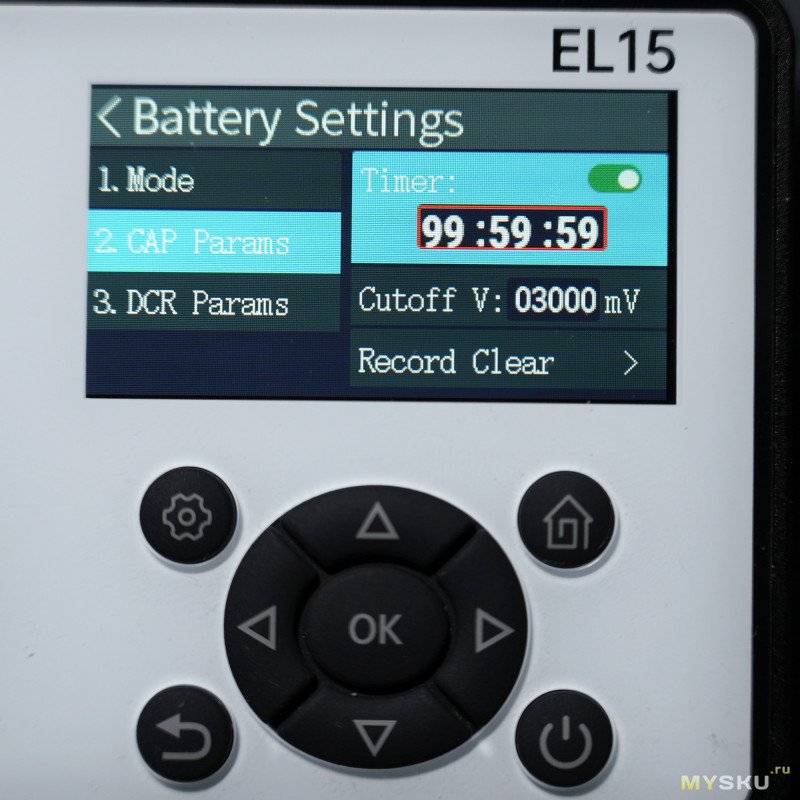

В режиме CAP можно настроить таймер, напряжение отсечки (100 мВ — 60 В) и сбросить счётчики.
В режиме DCR в двух точках настраиваются токи (от 1мА до 12А) и время импульса 1с — 99с. Забыл добавить скрин: если установлен режим DCR, то на главном экране Battery в правой части будут отображаться две строки с настроенными токами и на третьей строке измеренное сопротивление.

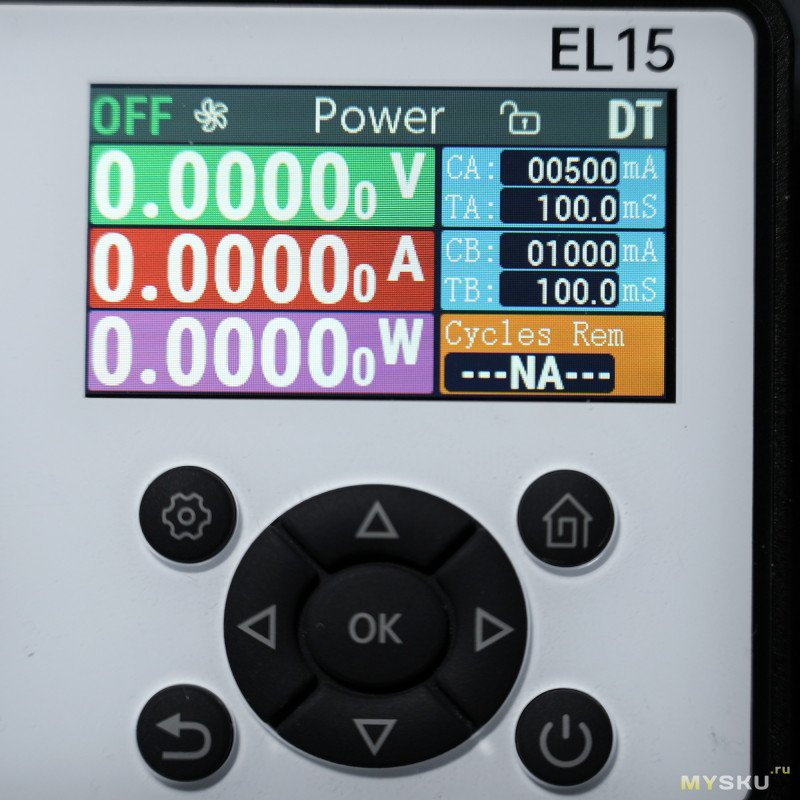

POWER

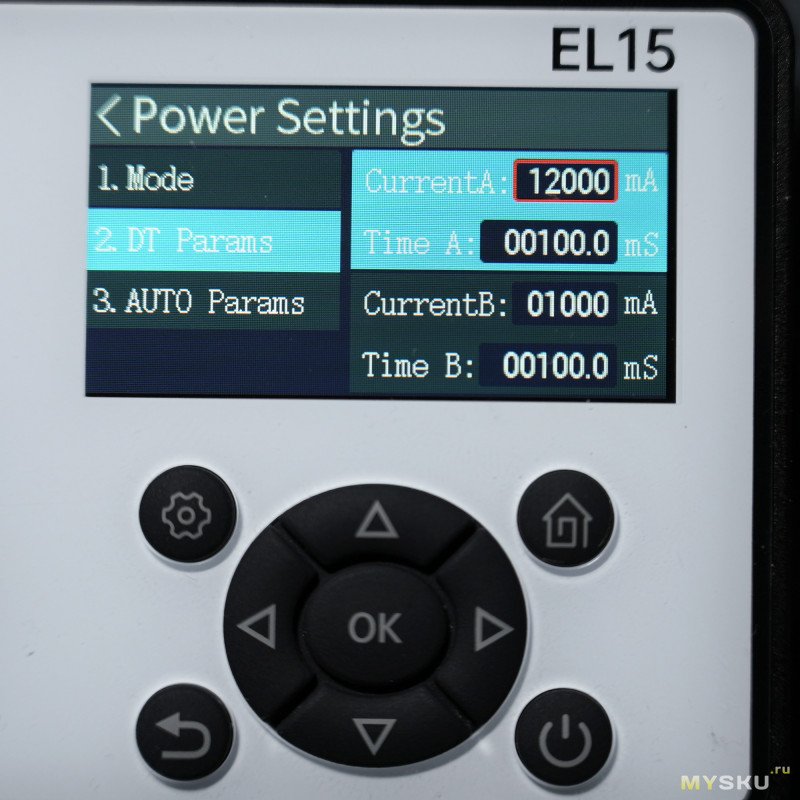

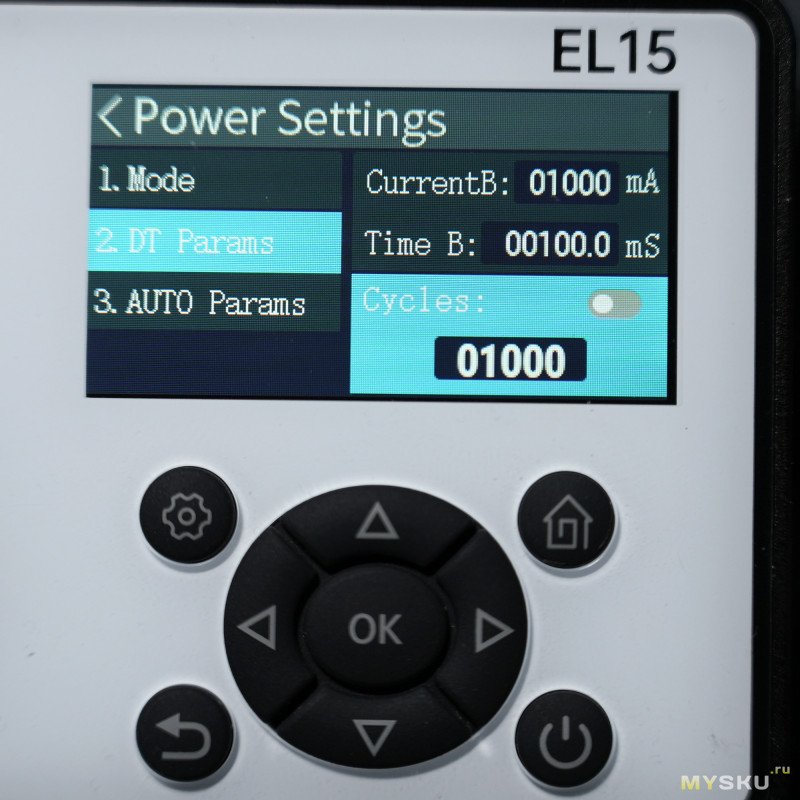

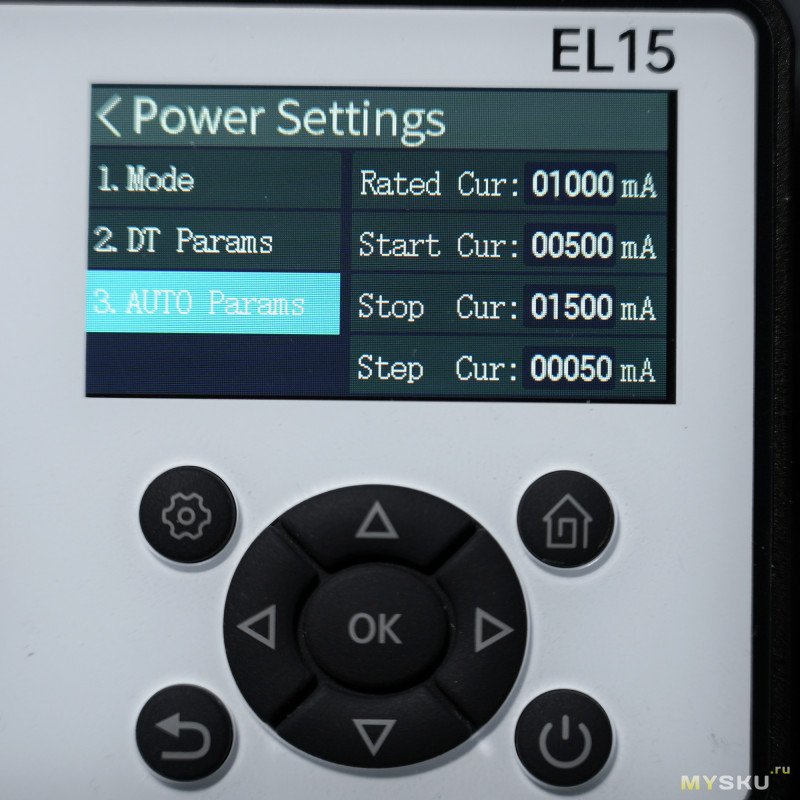

В окне отображаются точки с настроенными токами и количество оставшихся циклов теста, которые настраиваются в подменю. В подменю есть два режима работы — динамический и автоматический тест. В динамическом режиме настраиваем в двух точках ток нагрузки (от 0 до 12А) и для каждого из низ свой интервал (от 0.1 мс до 99.999 с) + количество циклов до 99999. В автоматическом тесте для настроек доступны четыре графы:

— Rated Current (номинальный ток, от 500 мА до 1500 мА с шагом 1 мА)
— Start Current (ток запуска, от 1 мА до 12А с шагом 1 мА)
— Stop Current (ток остановки, от 1 мА до 12А с шагом 1 мА)
— Step Current (шаг тока, от 1 мА до 1000 мА)

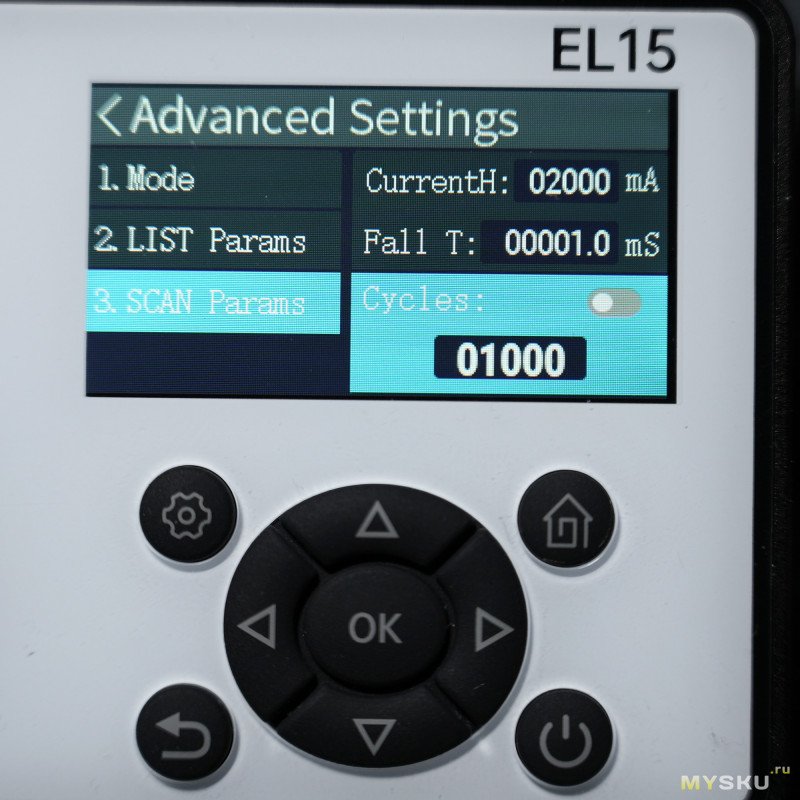

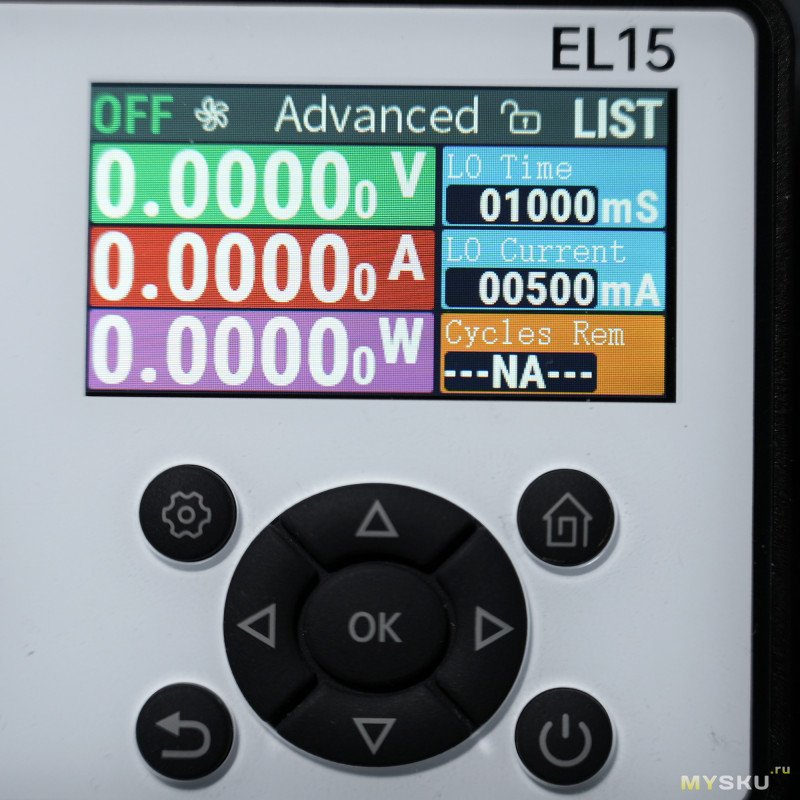

ADVANCED

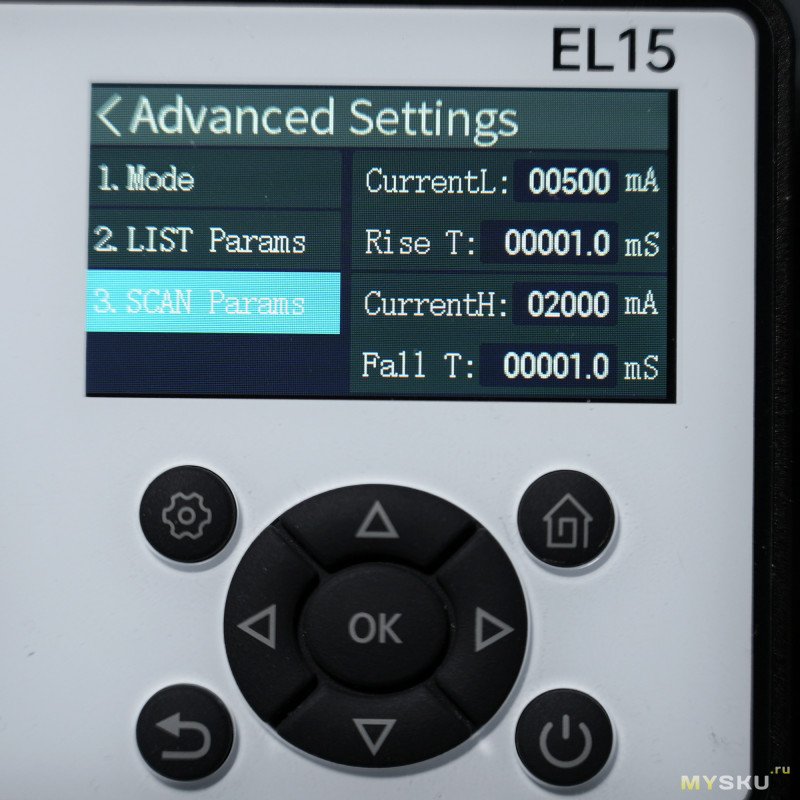

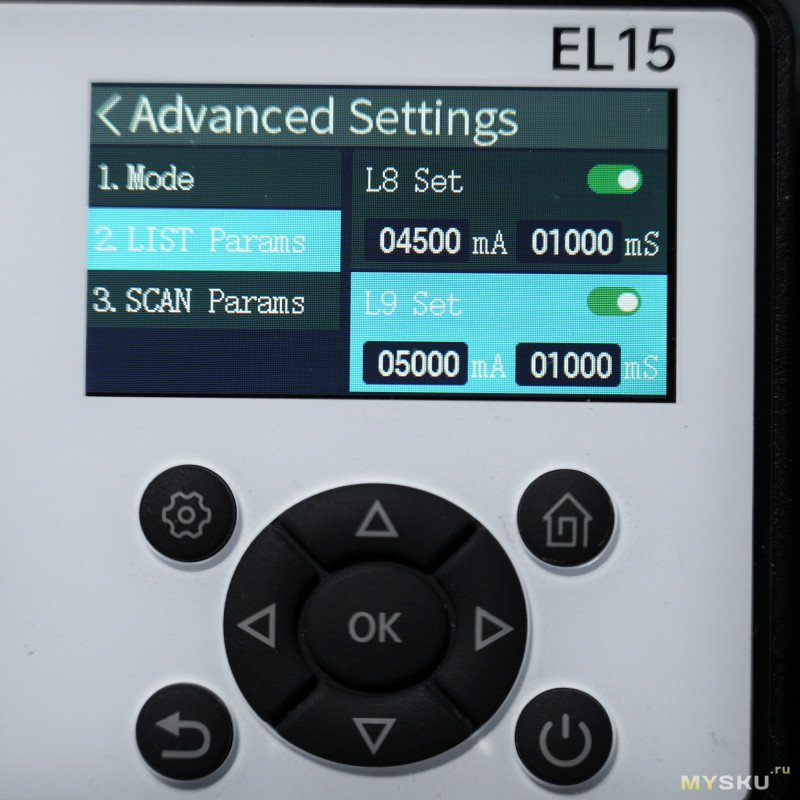

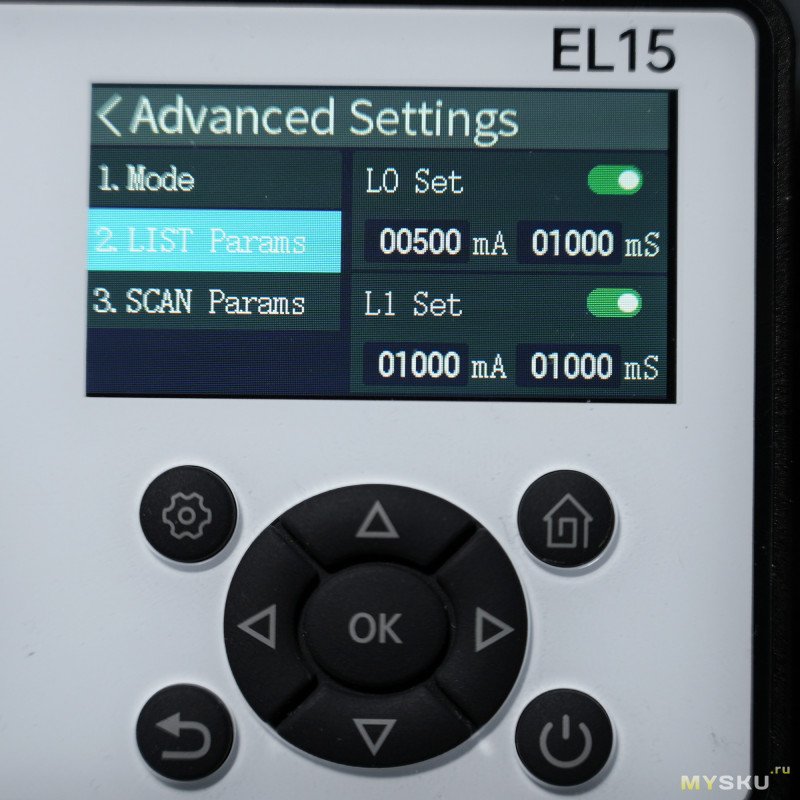

Этот многоступенчатый тест похож на предыдущий, смысл тот же — в циклическом прогоне токов с настраиваемыми интервалами для каждой точки, но теперь количество точек увеличено до 10 (если в подменю выбран режим List Test). Диапазон токов от 0 до 12А с шагом 1мА, а время импульса от 1 мс до 99.999 с. Режим Scan Test нужен для имитации непрерывного изменения тока нагрузки между пределами Current Low и Current High. Тут для настройки доступны четыре параметра:

— Current Low (от 0 мА до 11.98 А с шагом 1мА)
— Rise Time (время нарастания, от 0.1 мс до 99999.9 с, шаг 0.1 мс)
— Current High (от 20 мА до 12 А с шагом 1мА)
— Fall Time (время спада, от 0.1 мс до 99999.9 с, шаг 0.1 мс)

Количество циклов настраивается для каждого из этих двух режимов — до 99999 циклов.

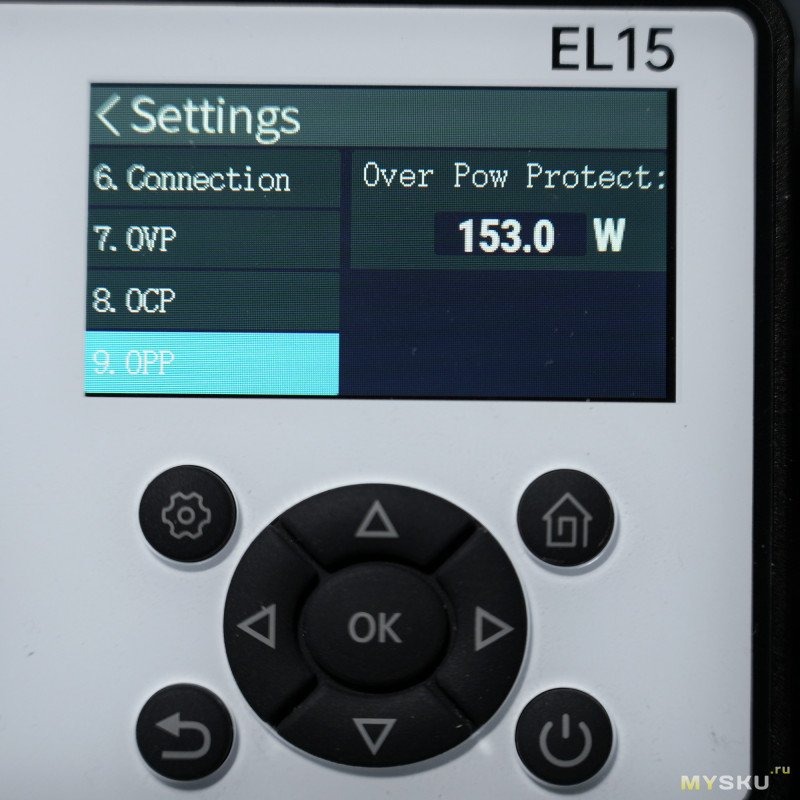

SETTINGS

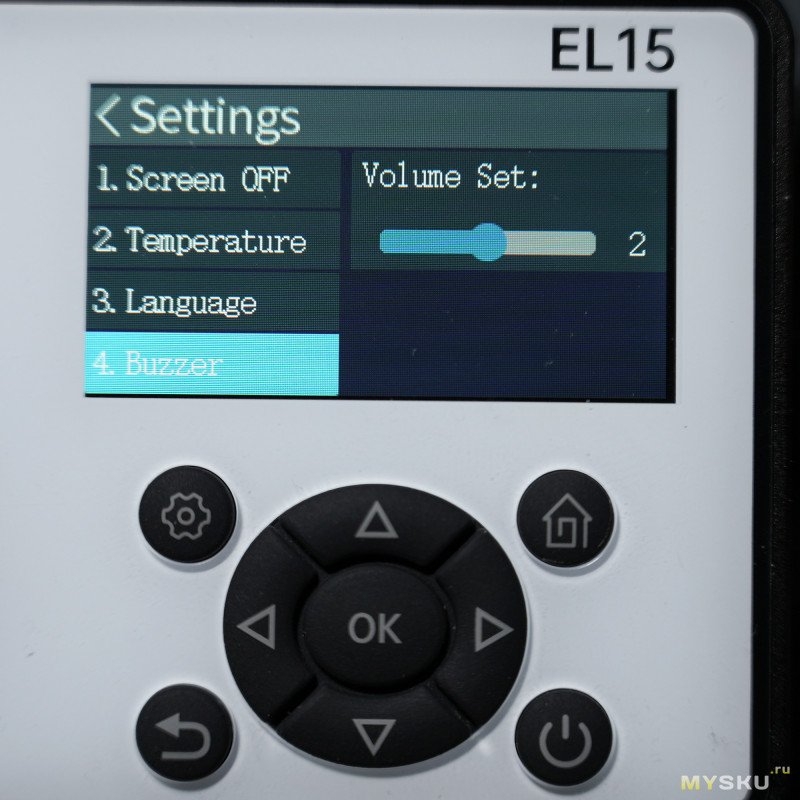

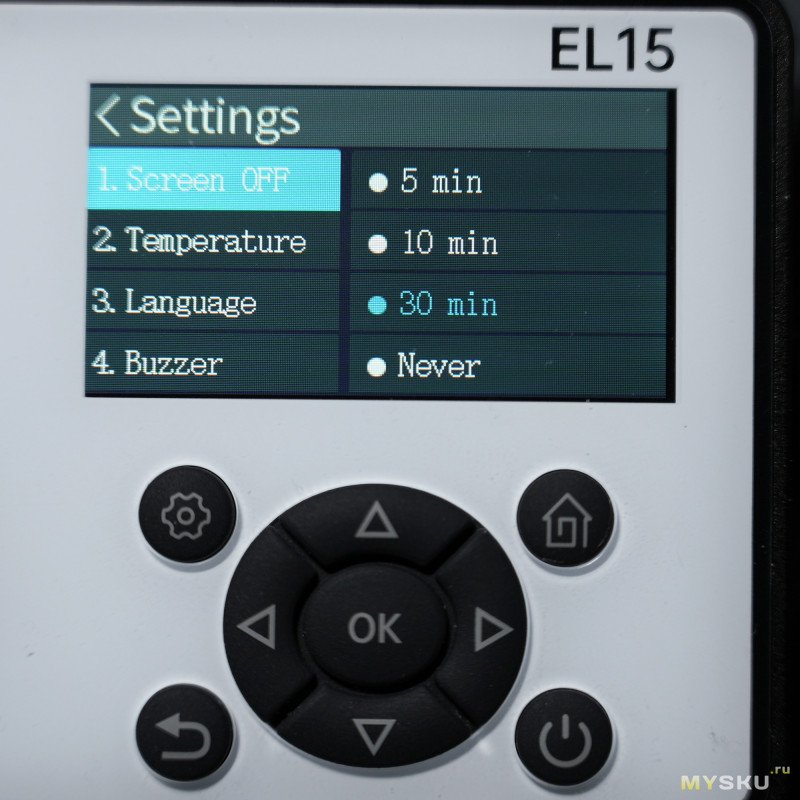

Раздел с основными настройками девайса. Здесь следующие пункты:

1) авто-выключение дисплея (5 мин, 10 мин, 30 мин, никогда)

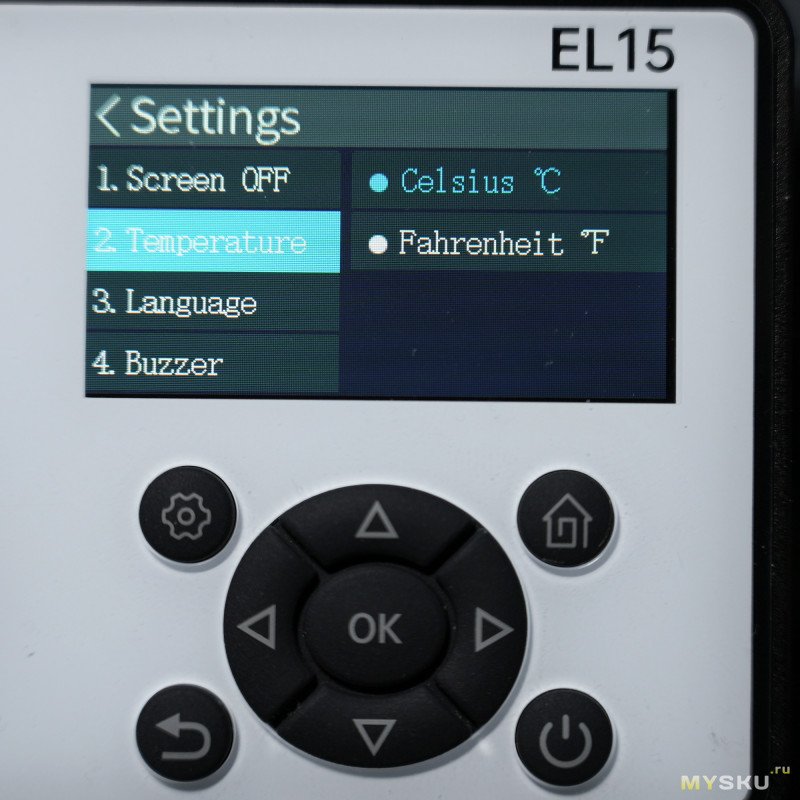

2) единицы измерения температуры (F°/C°)

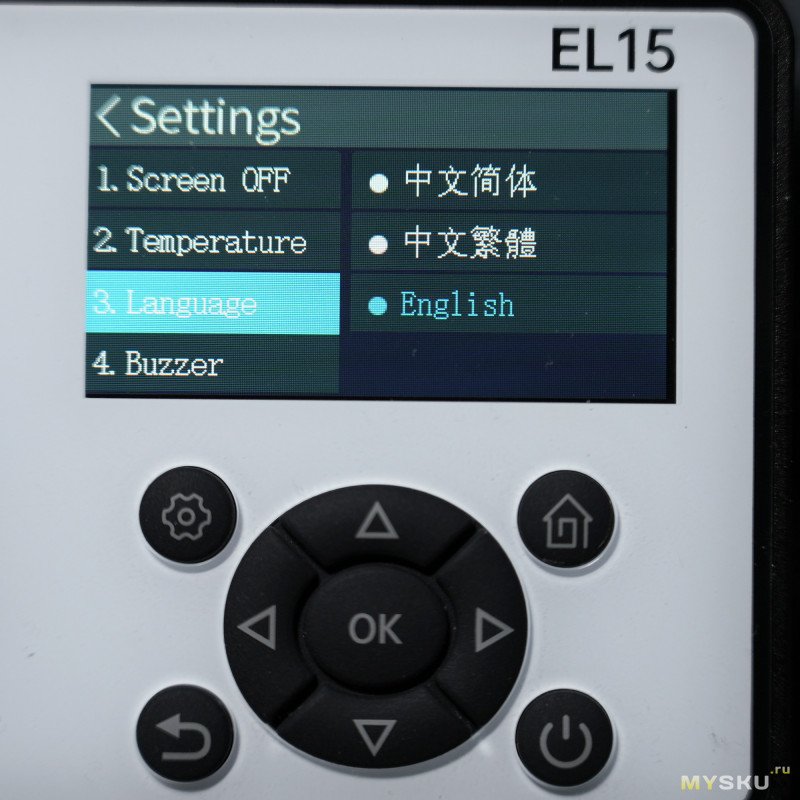

3) язык (анг., китайский упр., китайский трад.)
4) громкость пищалки
5) яркость подсветки дисплея (10 градаций)

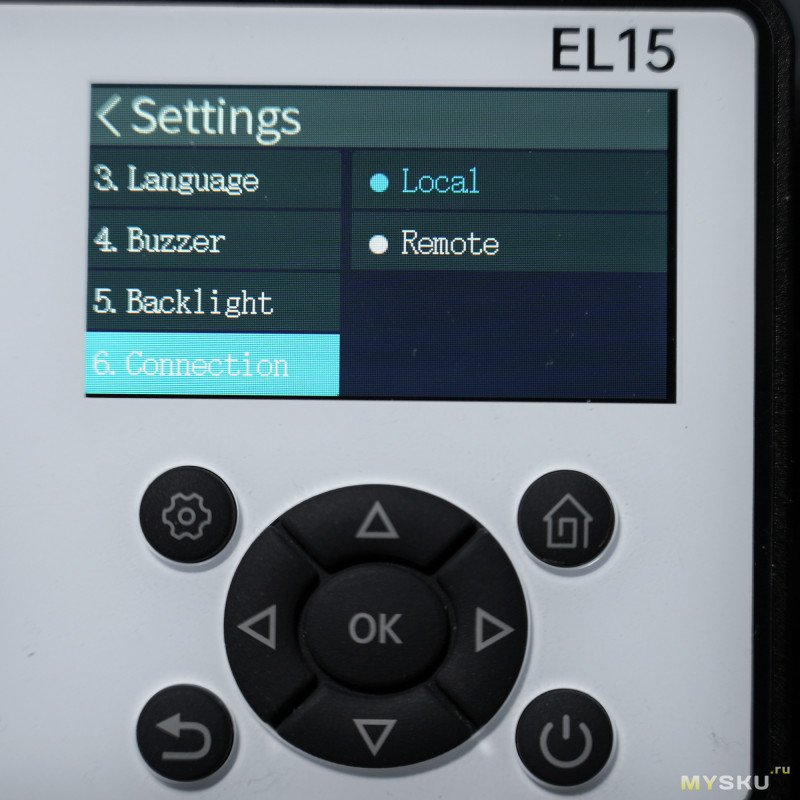

6) метод соединения 2/4-проводной (Local/Remote)

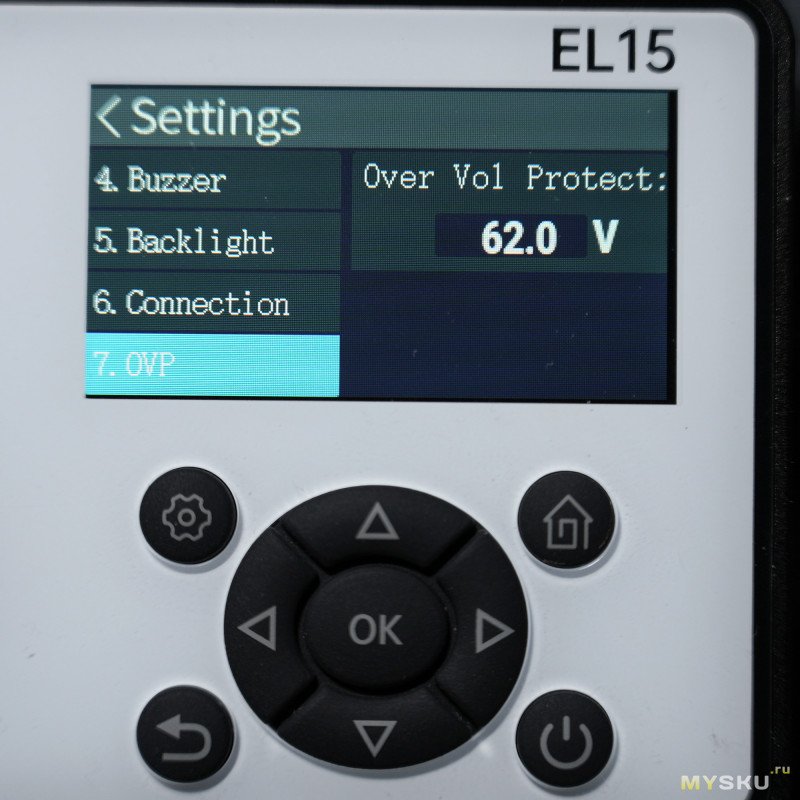

7) защита от перенапряжения OVP (0.05 — 62 В)

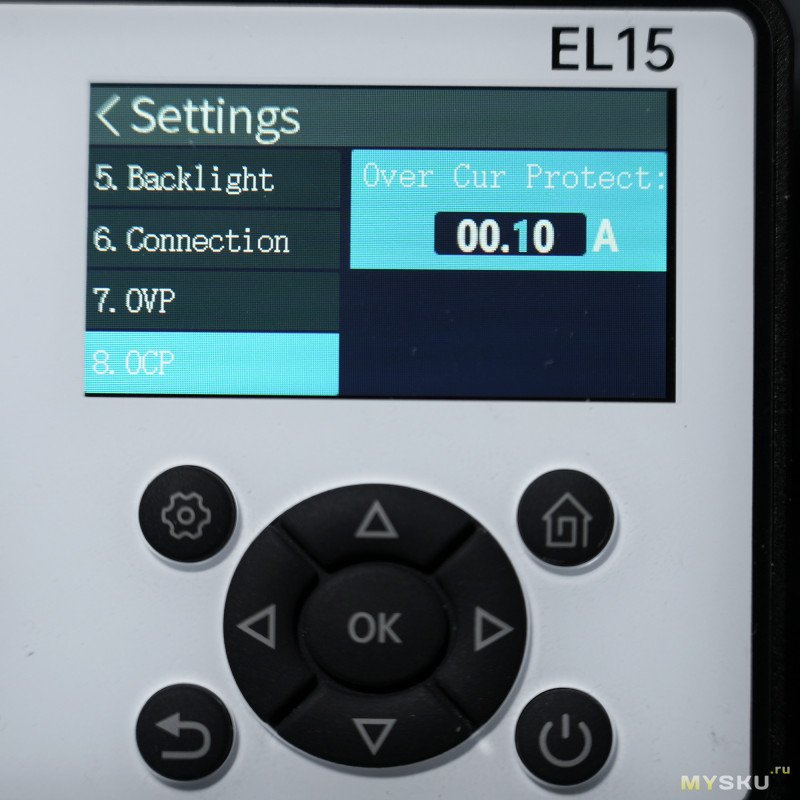

8) защита от перегрузки по току OCP (0.1 — 12.3 А)
9) защита от перегрузки по мощности OPP (0.5 — 153 Вт)
10) защита от перегрева (50… 90°С)
11) Log On (с какого раздела сразу стартовать при подаче питания на USB-C)

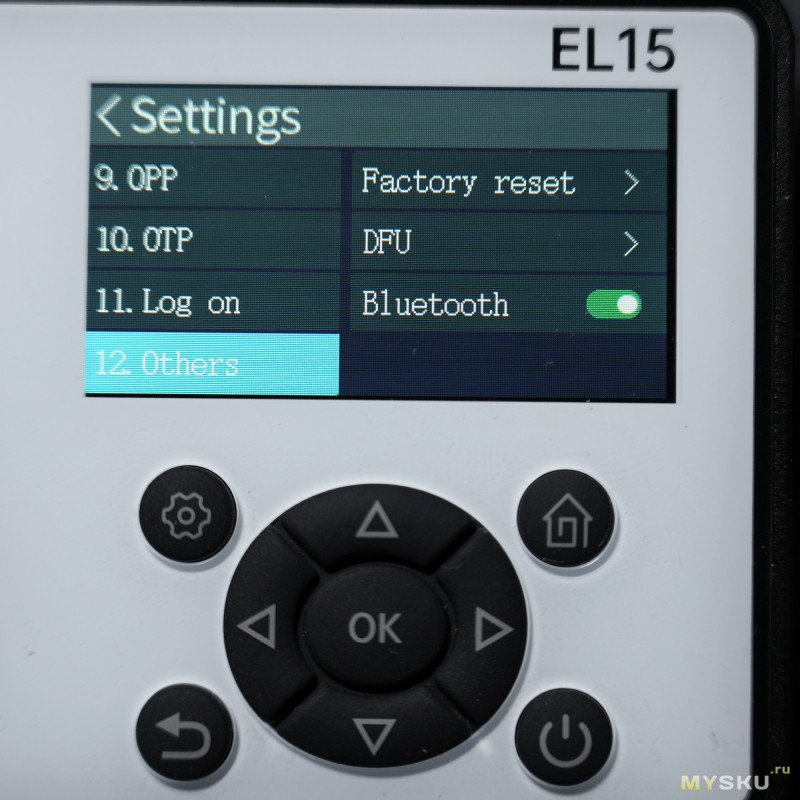

12) Others (сброс, режим отладки, Bluetooth)

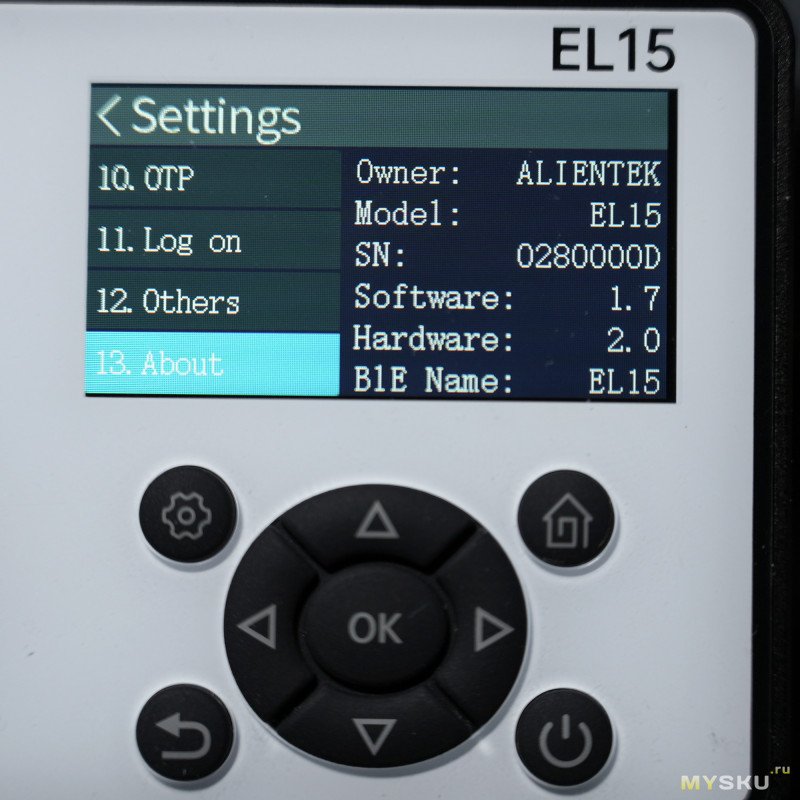

13) About (версия прошивки, пока актуальная)

Тесты

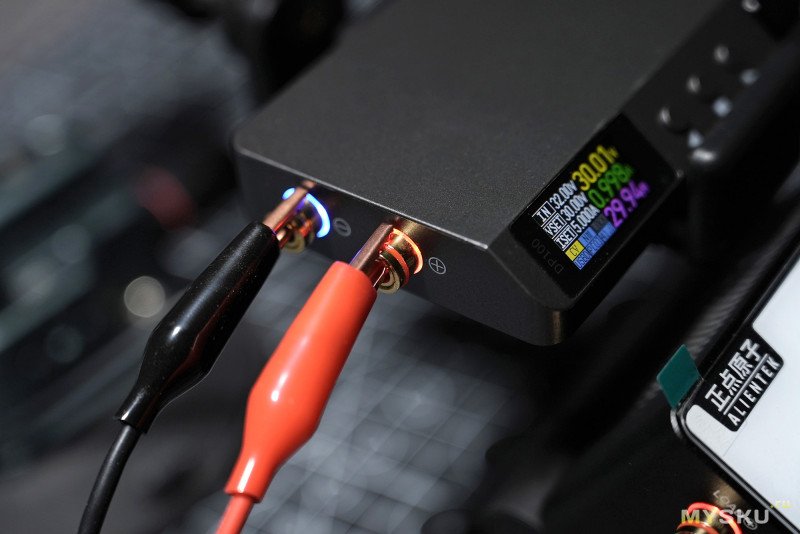

Сперва проведём тесты вкупе с подключенным посредством «крокодилов» понижающим DC-DC преобразователем DP100 от того же производителя. Обращу внимание, что разъёмы после включения подачи питания дополнительно подсвечиваются, что удобно, если нужно издалека понять, работает ли нагрузка или сработала отсечка по напряжению и он выключился.



======

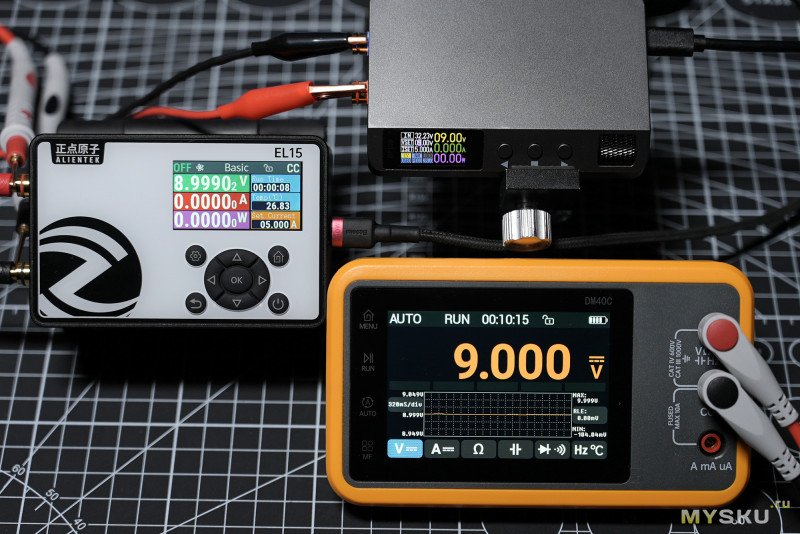

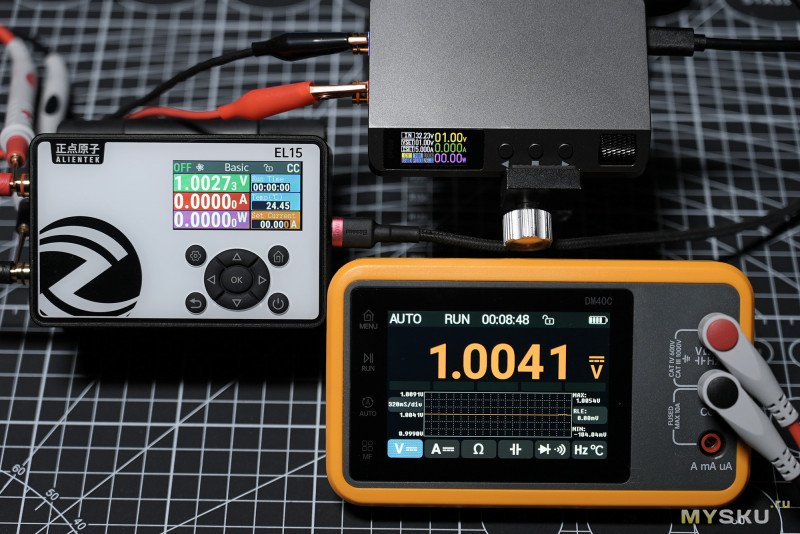

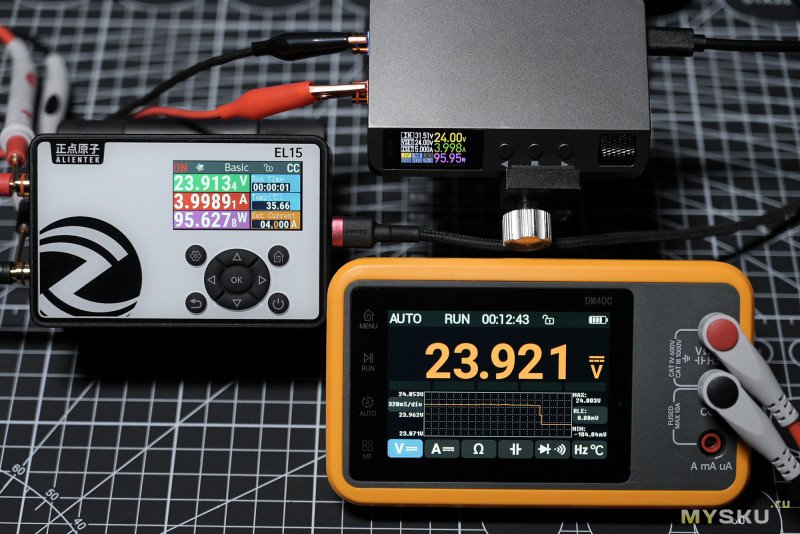

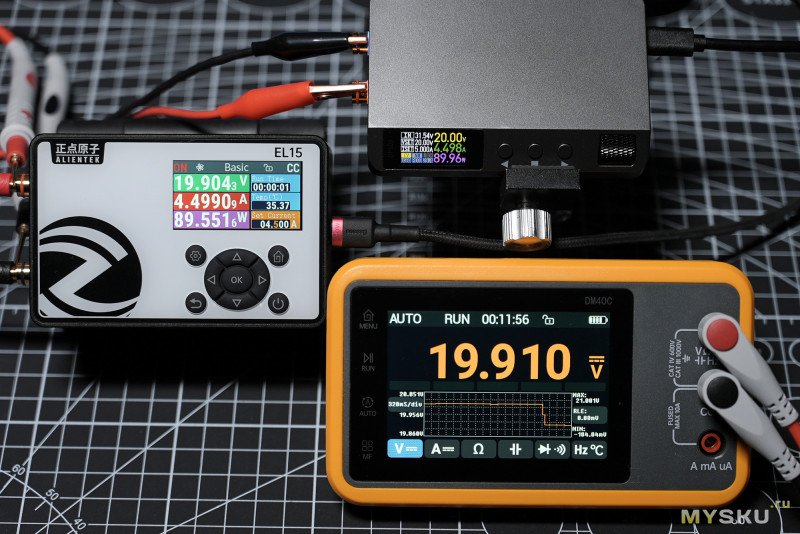

Сравним точность измерений напряжения, параллельно подключив мультиметр к клеммам нагрузки. Выше 30В добыть было неоткуда в данный момент, поэтому верхний предел в моём тесте ограничился этой отметкой. Слева скрины на холостом напряжении, справа под нагрузкой 5А, 4.5A, 4A и 3.5А, чтобы уложиться в мощность до 100Вт, которые являются пределом для DP100. Краткое предварительное резюме — весьма неплохая точность измерений даже при двухконтактном подключении в пределах 10мВ.

1В холостой	1В / 5А

5В холостой	5В / 5А

9В холостой	9В / 5А

12В холостой	12В / 5А

15В холостой	15В / 5А

20В холостой	20В / 4.5А

24В холостой	24В / 4А

30В холостой	30В / 3.5А

======

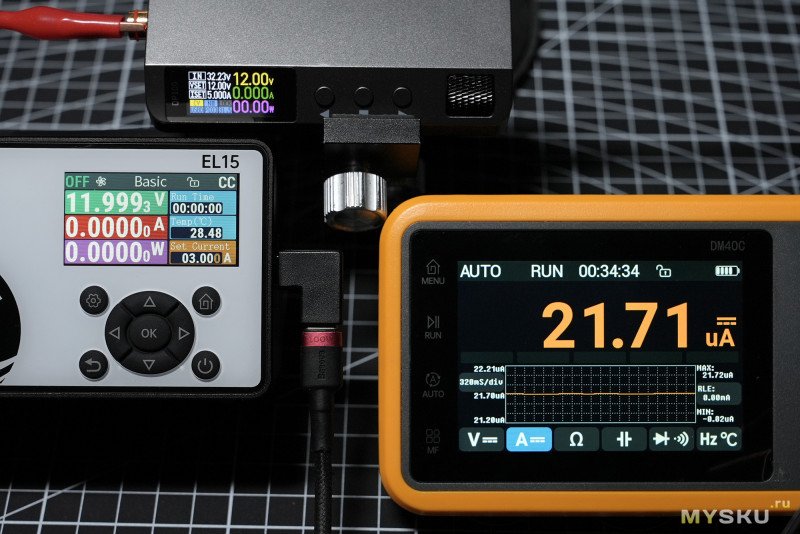

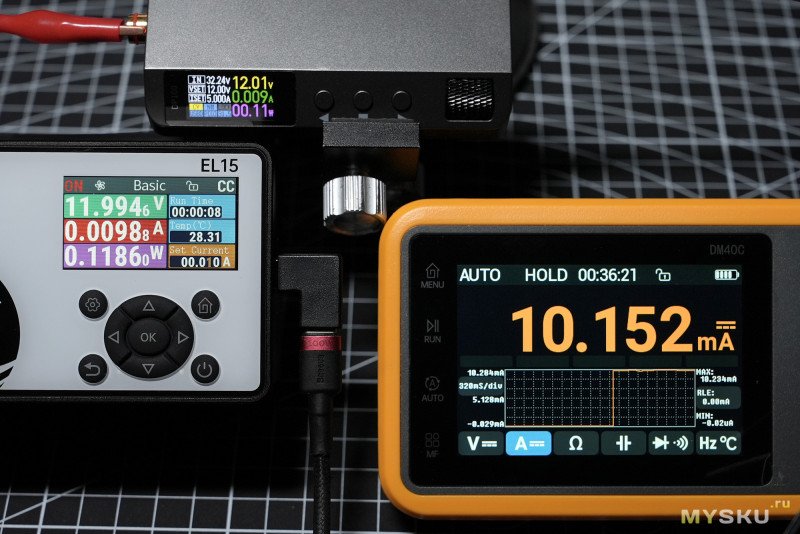

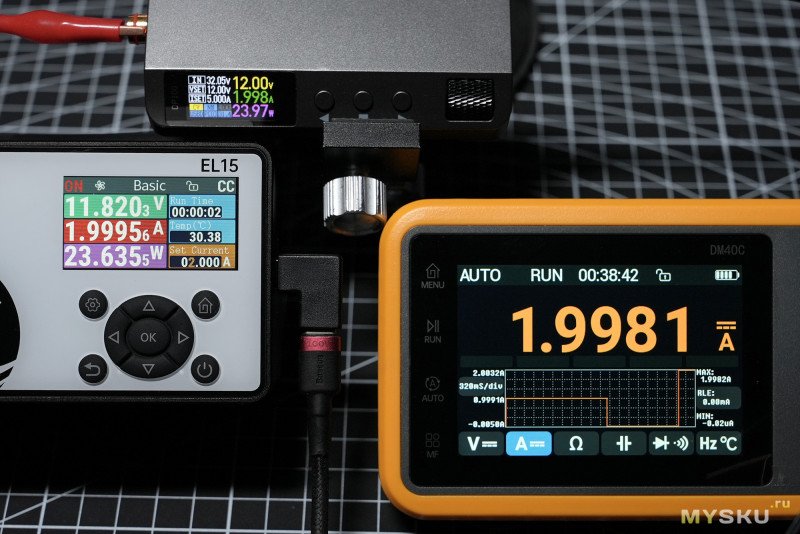

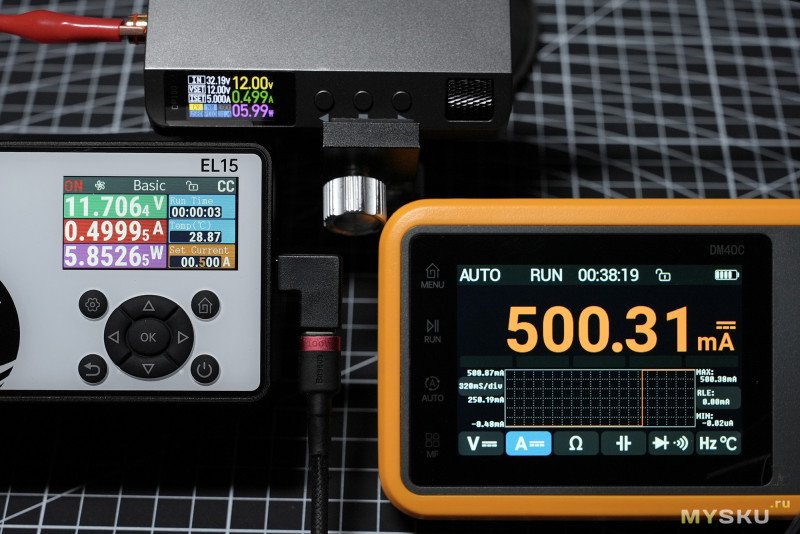

Точность измерения тока. В этом тесте мне тоже пришлось ограничиться только 5А тока, так как выше взять было неоткуда в этот момент. Сейчас в ожидании БП на 12В на 300Вт, опробую на нём и позже дополню этот раздел. Сразу комментарий к маленькому микротоку на первом скрине — этот ток проходит при отключенной на DP100 подаче напряжения, но при этом провода подключены. Последующие величины выставлял вручную, начиная от 1мА и заканчивая 5А. В плане точности измерений тока получилось так: на малых токах от 100мА и ниже погрешность будет выше, чем на больших токах. Ниже сводка с погрешностями и таблица со скринами.

1мА — около 10%
10мА — около 4%
100мА — около 1%
500мА — около 0.1%
1А — около 0.05%
2А — около 0.07%
5А — около 0.05%

21.71 мкА	1мА

10мА	100мА

500мА	1А

2A	5A

======

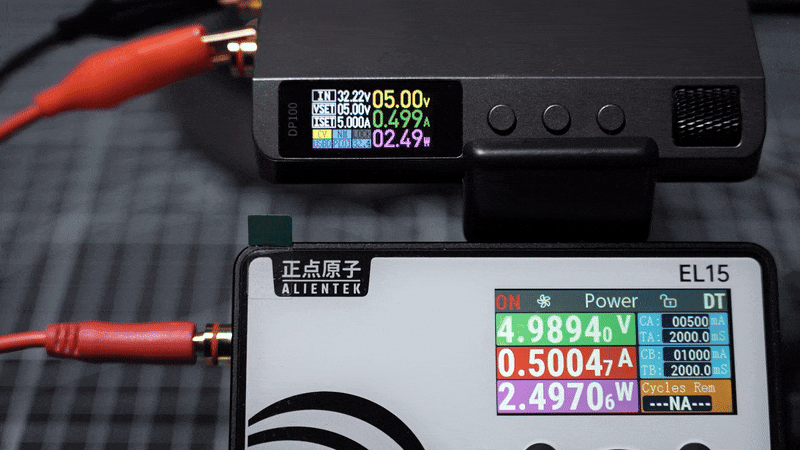

(GIF) — тест циклический в режиме Power в связке с понижающим DC-DC преобразователем Alientek DP100, чередование 0.5А — 1А, интервал 2 сек.


(видео) — тест циклический в режиме Advanced в связке с понижающим DC-DC преобразователем DP100, 10 точек от 0.5А до 5А с шагом 0.5А, интервал 2 сек.



(видео) — тест CV в связке с DP100, вход 19В, постепенное повышение от 1В, ближе к концу видео повышение и понижение с шагом 100мВ, срабатывание защиты у DP100 по напряжению и возврат в рабочий режим.

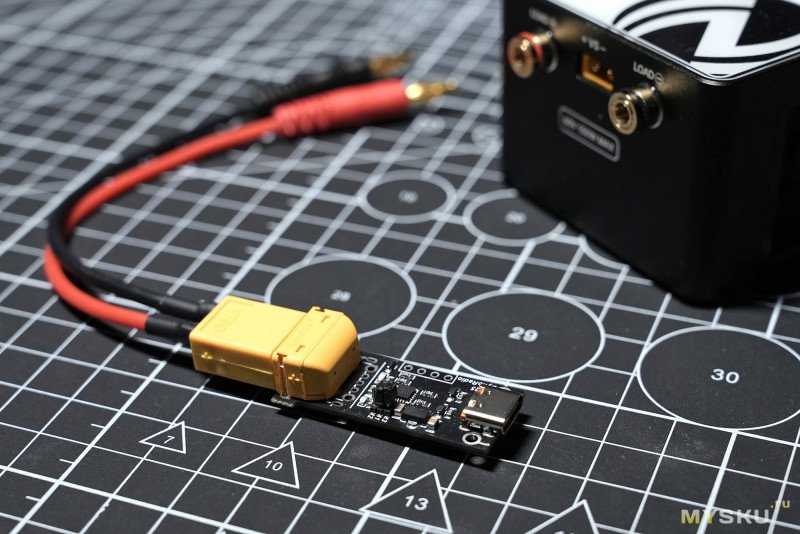

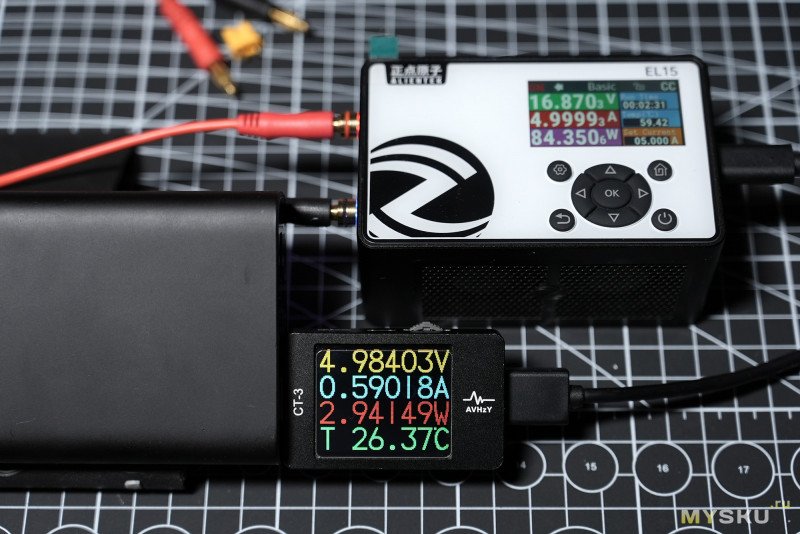

Попробуем нагрузить на 100% блок питания Baseus 140W. Так как на входе нагрузки только banana 4мм, то специально для таких тестов приобрёл PD-триггер с поддержкой 5-28В и переключателями на перемычках и шнурок XT-60 <-> banana.

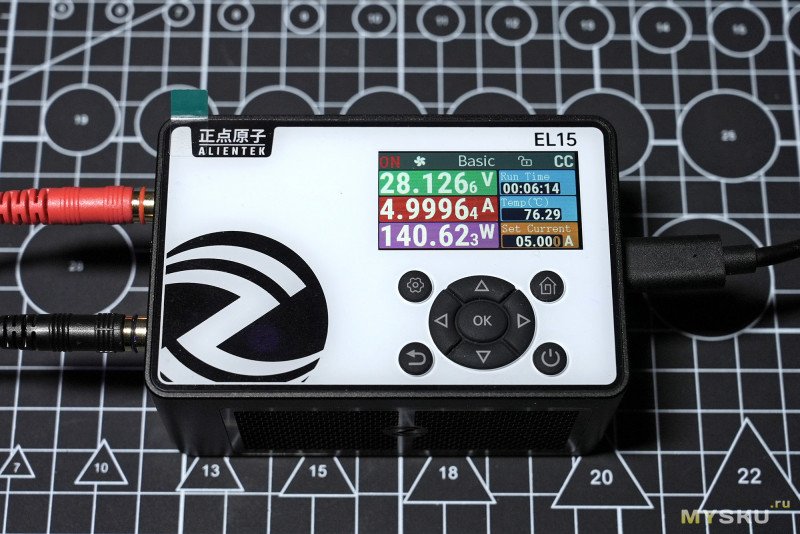

Нагрузка 140Вт, обороты вентиляторов на максимуме. Спустя 6 мин температура внутреннего нагрева вышла на плато в 76-77°С и так продолжала держаться даже спустя 10мин.

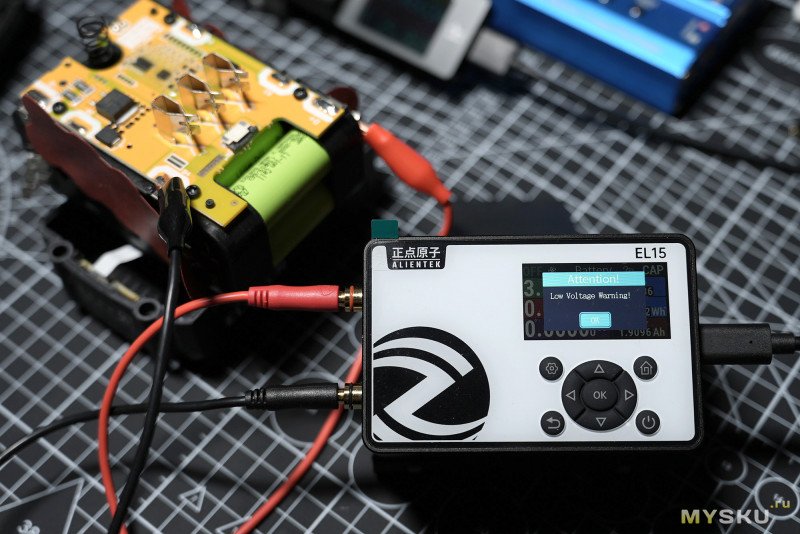

Результат разряда банки 18650 с напряжением отсечки 3В

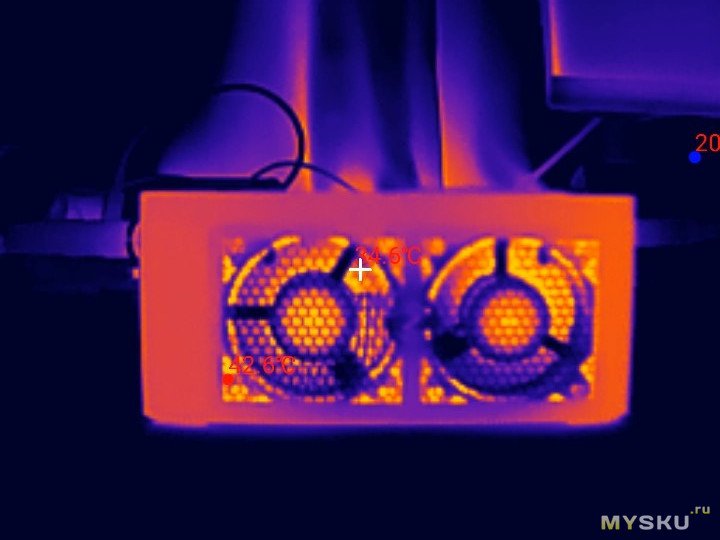

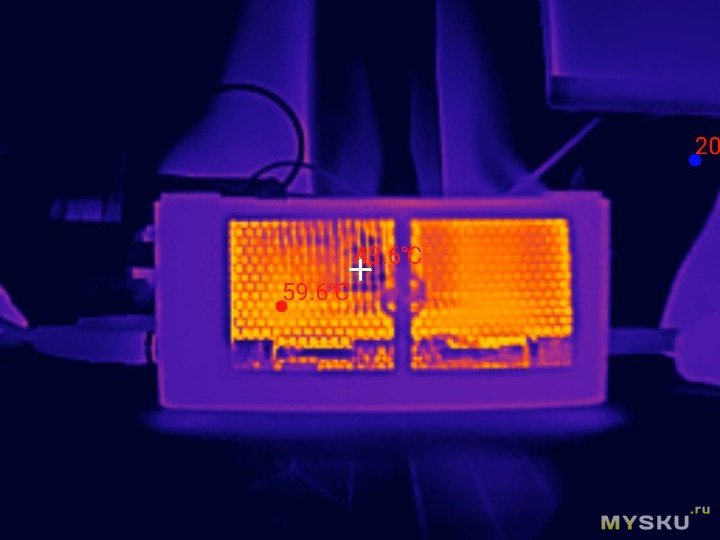

Нагрев с видом через тепловизор.



Собственное потребление при 100% оборотах вентиляторов и установленной яркости дисплея на 40% (запас по яркости большой, поэтому оставил так)

Шум

При выставленных 140Вт вентиляторы работают на «полную катушку» и шумят громко, примерно как фен для волос, чтобы было понимание. Но такова цена компактности.

Мобильное приложение

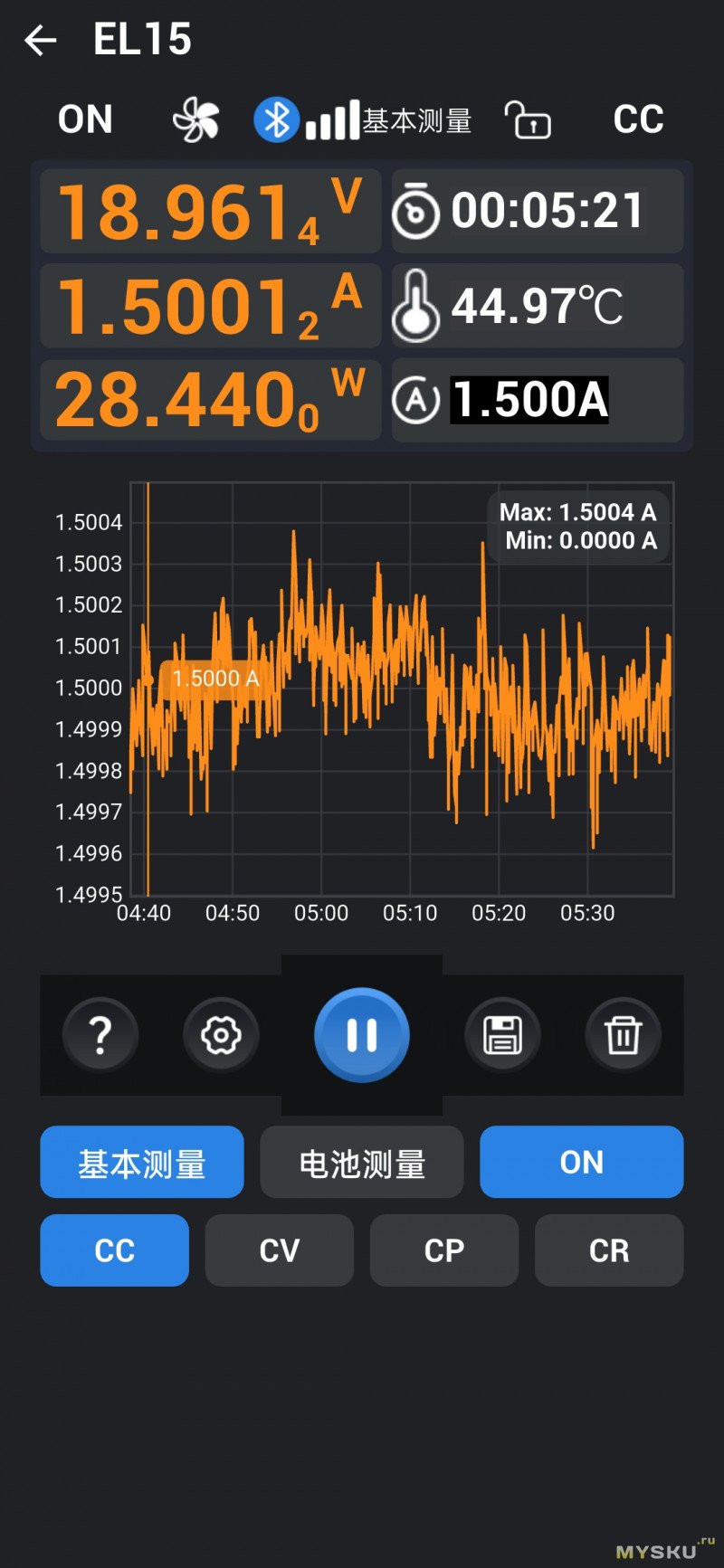

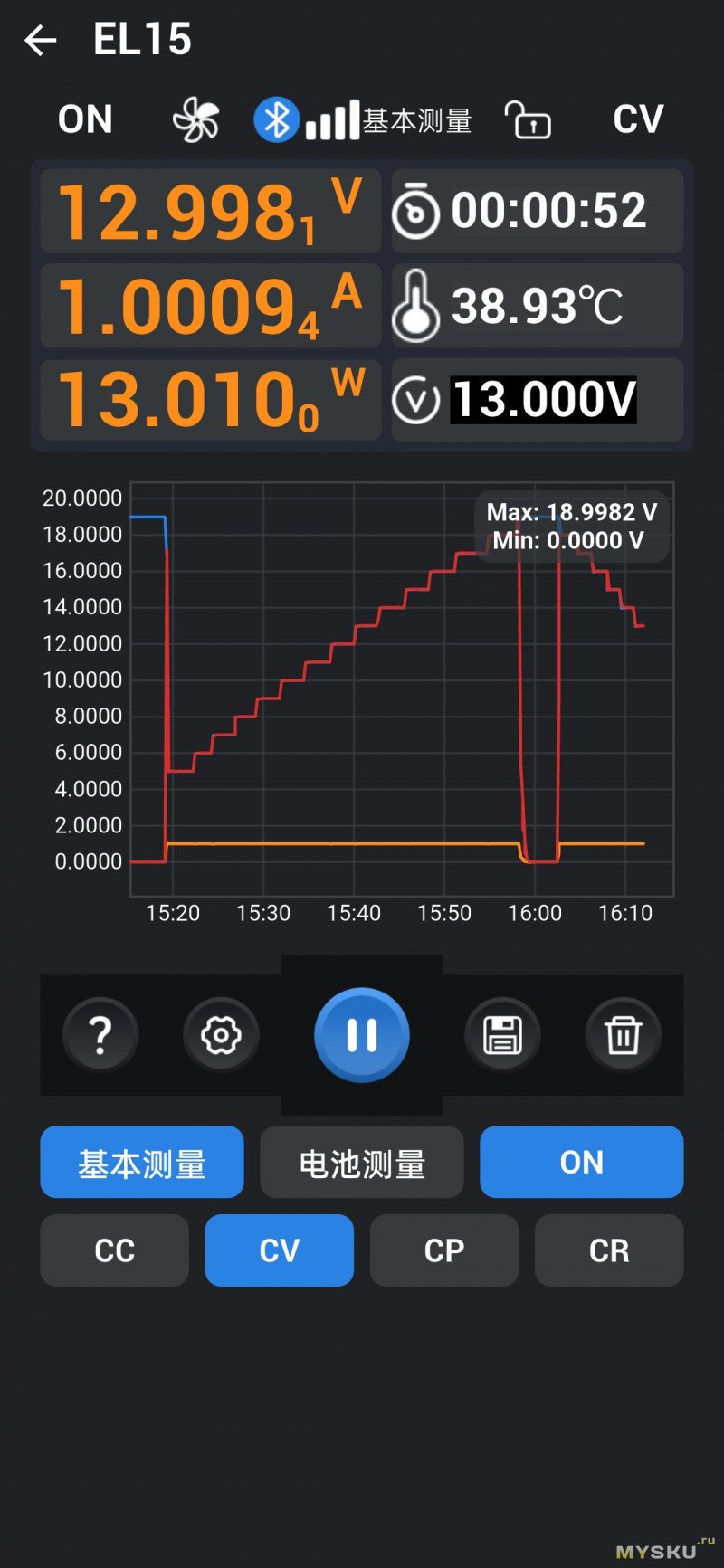

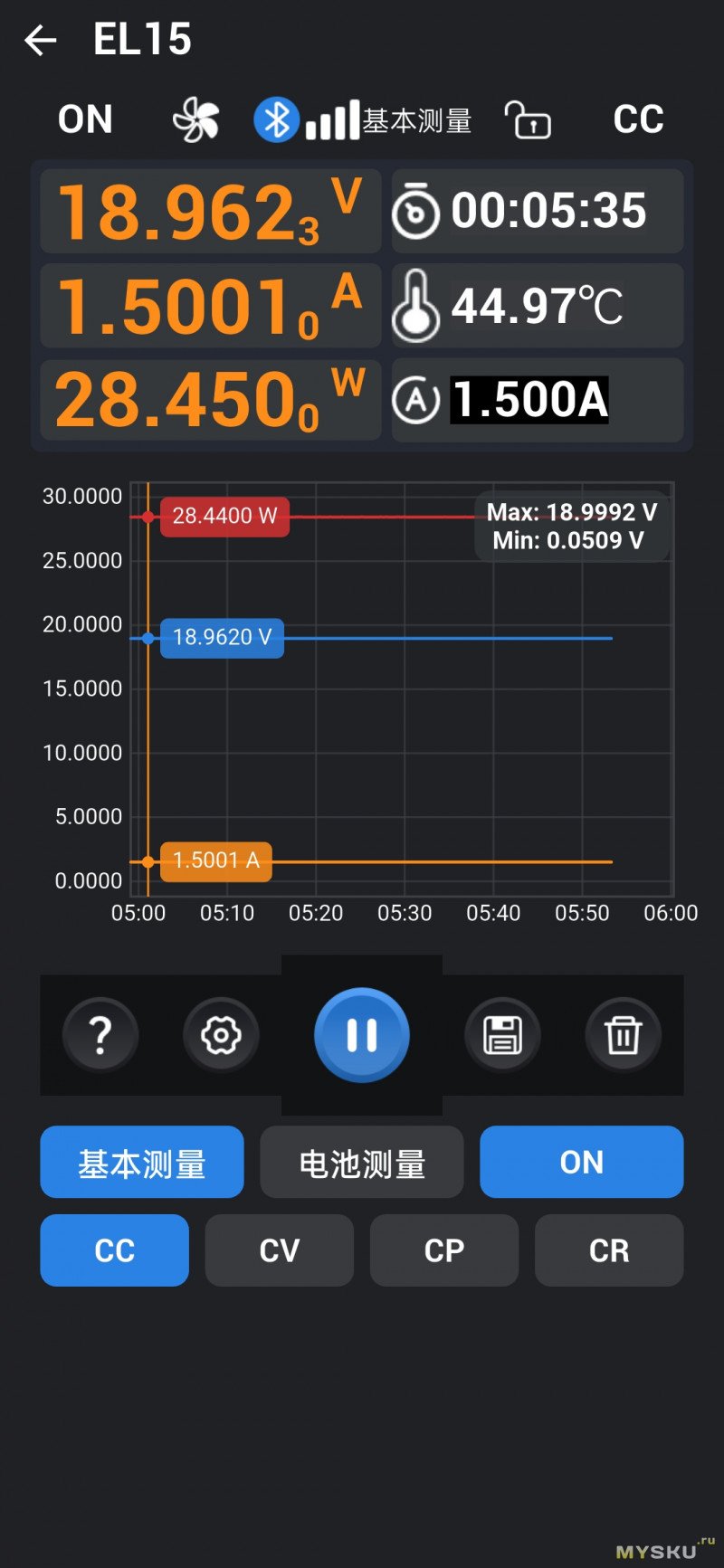

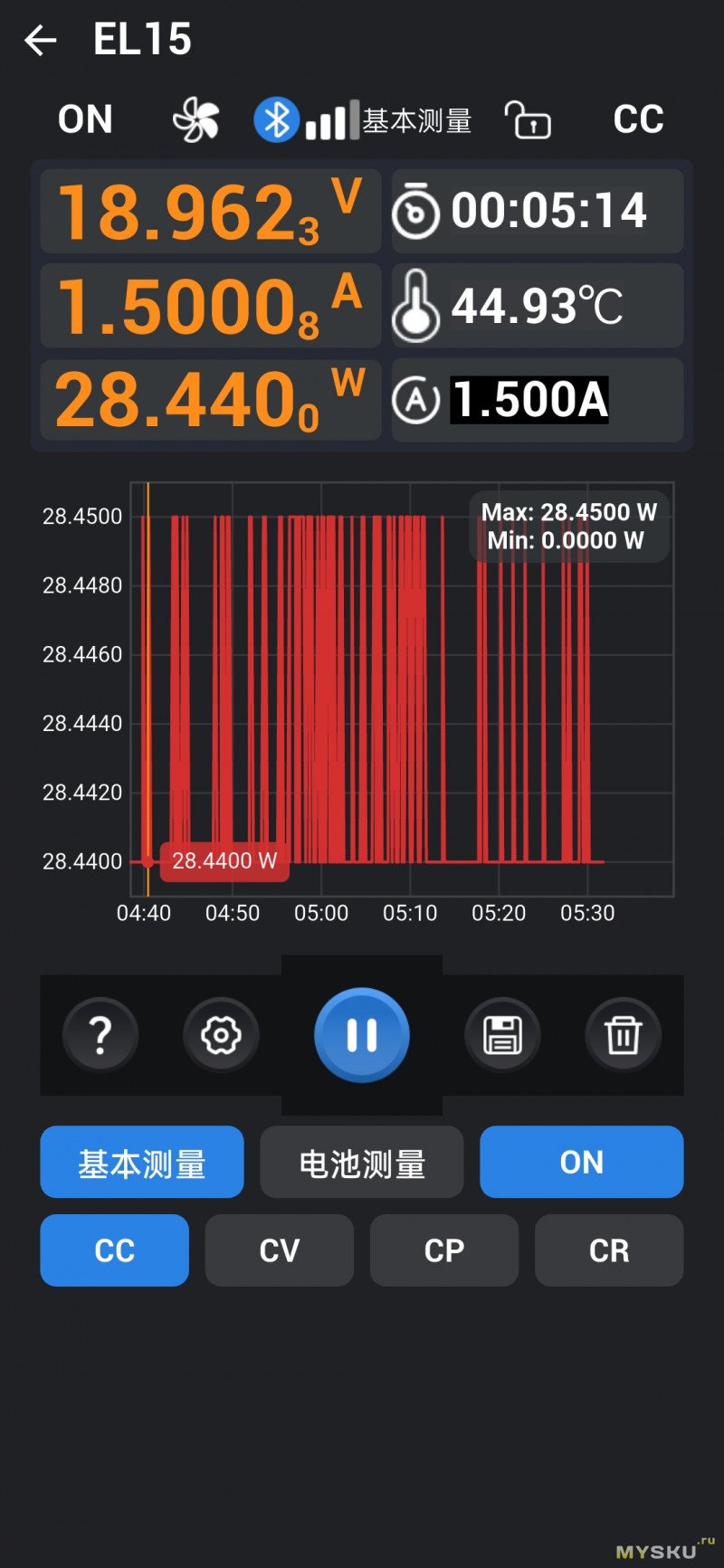

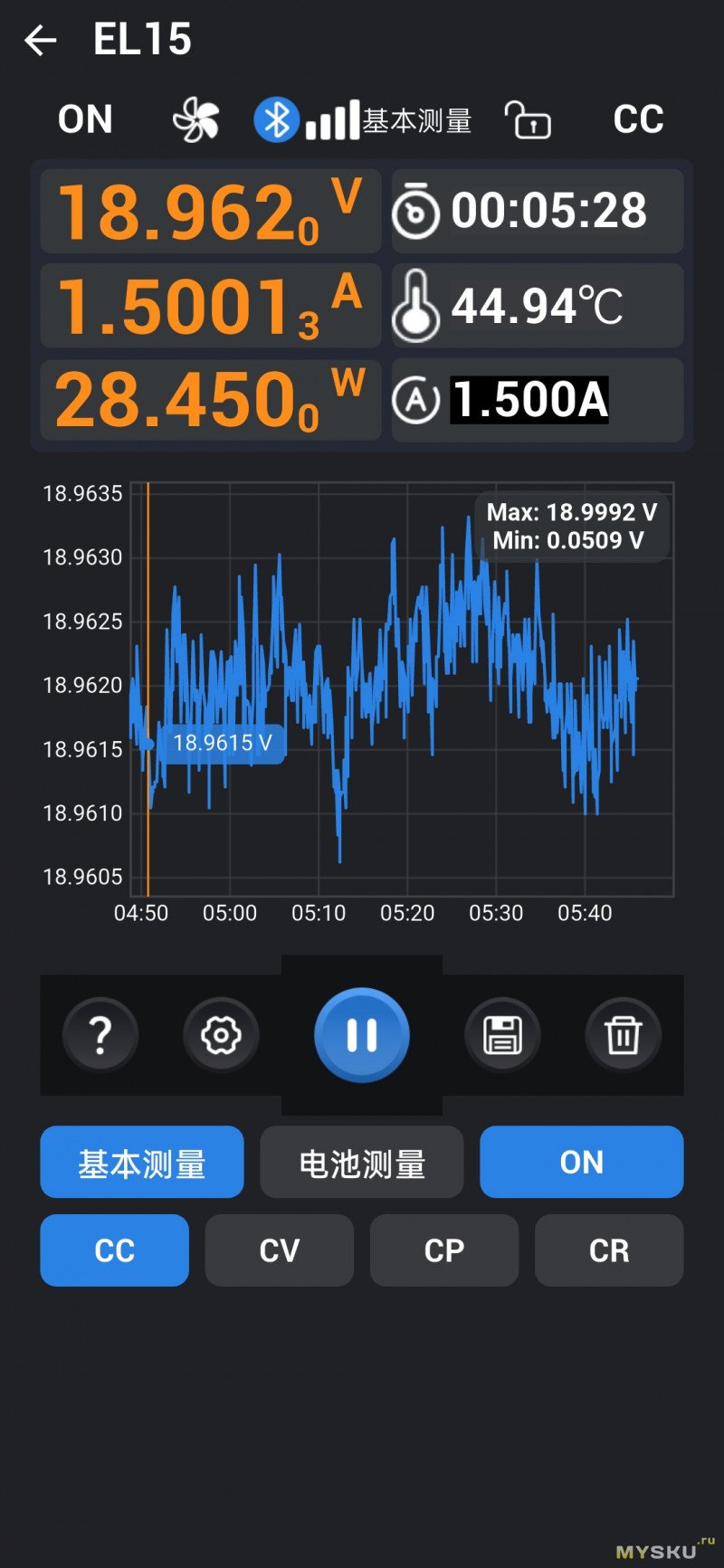

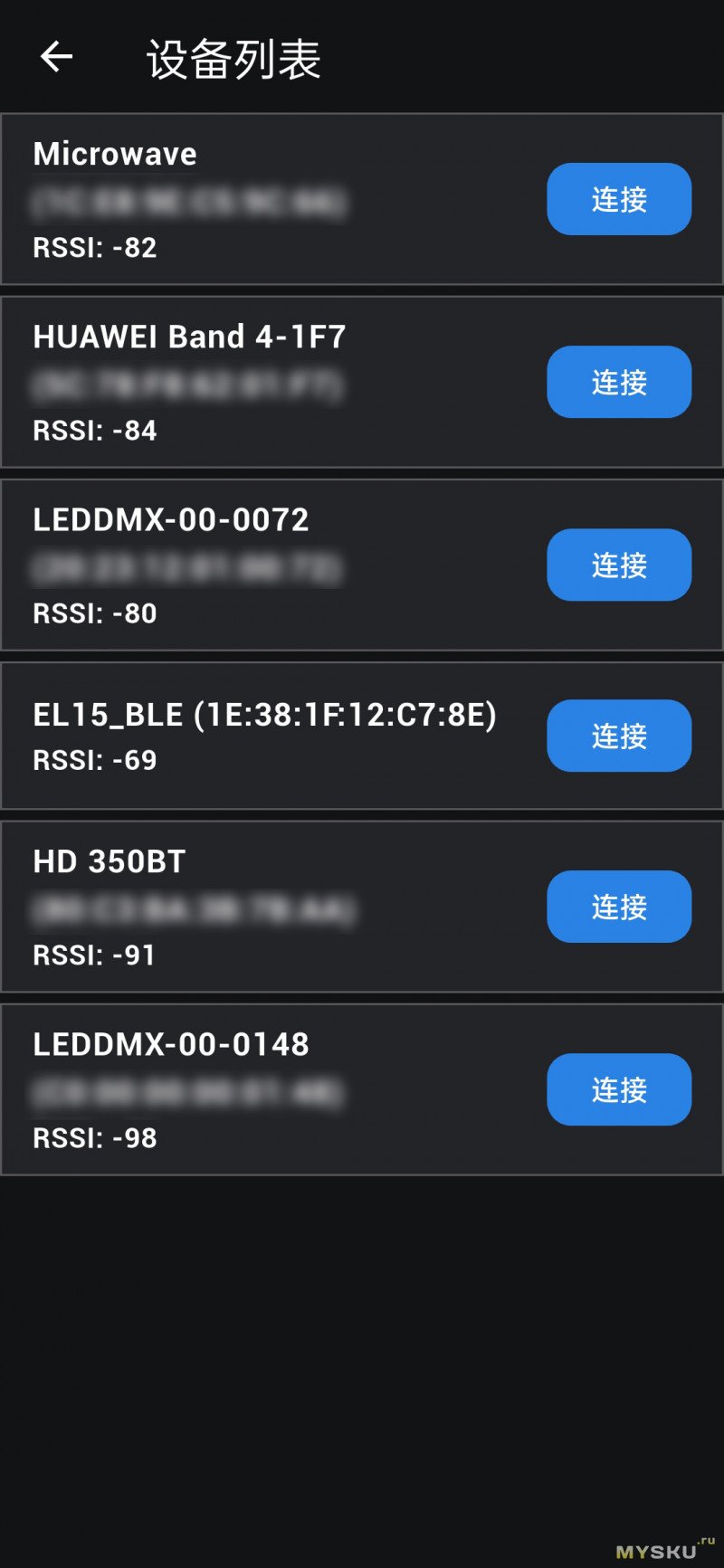

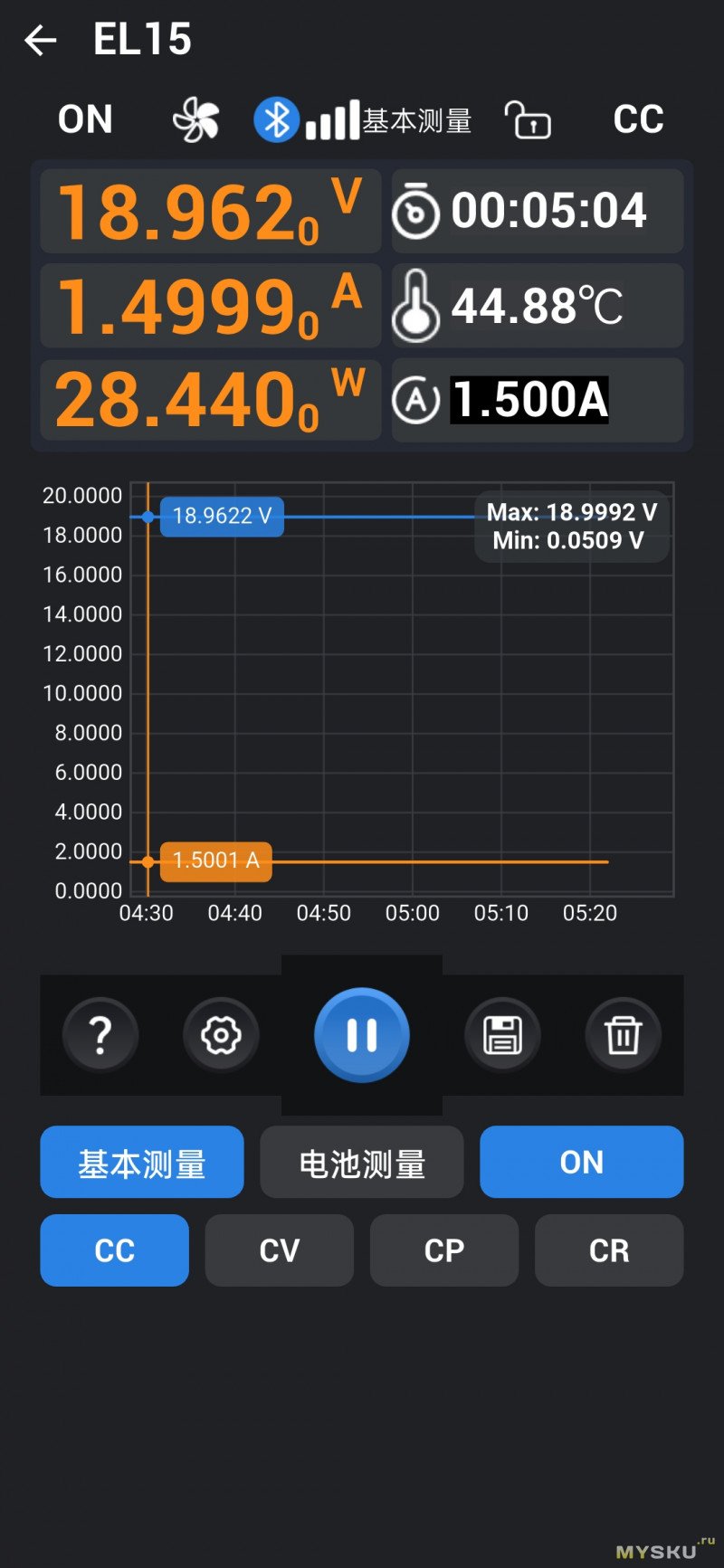

Приложение под Android называется ATK Xtool, оно универсально для других устройств от Alientek, язык китайский, но есть и английский, просто прописан тоже иероглифами — это я после всех тестов узнал. На главном экране отображается окно с графиком в реальном времени, напряжение, ток, мощность, температура нагрева. Среди режимов доступны Basic и Battery. Отдельные кнопки для выбора CV / CC / CP / CR. Кривые выборочно можно выбрать, что именно выводить на экран: напряжение, ток, мощность или всё вместе.

Итоги:

Прибор оказался удобен в работе, компактен, и, что неожиданно для меня, вышел с заявкой на высокую точность измерений. Параметры выставляются с достаточно мелким шагом, настраиваются напряжение отсечки, есть режимы CV, CC, CP, CR, тесты динамически изменяемыми токами, и шесть базовых видов защит во избежание поломок по невнимательности или забывчивости.

Небольшая сводка моментов:

1) питание от 5В минимум, классические нагрузки для нормальной работы требуют от 9В
2) вентиляторы очень шумные на максимальных нагрузках, но это цена компактности
3) для регулировки величин хотелось бы иметь крутилку-энкодер, или хотя бы доработанное мобильное приложение с кнопками "+" и "-", для постепенного наращивания или уменьшения тока/напряжения в ручном режиме. В текущем же исполнении мобильное ПО слабое.

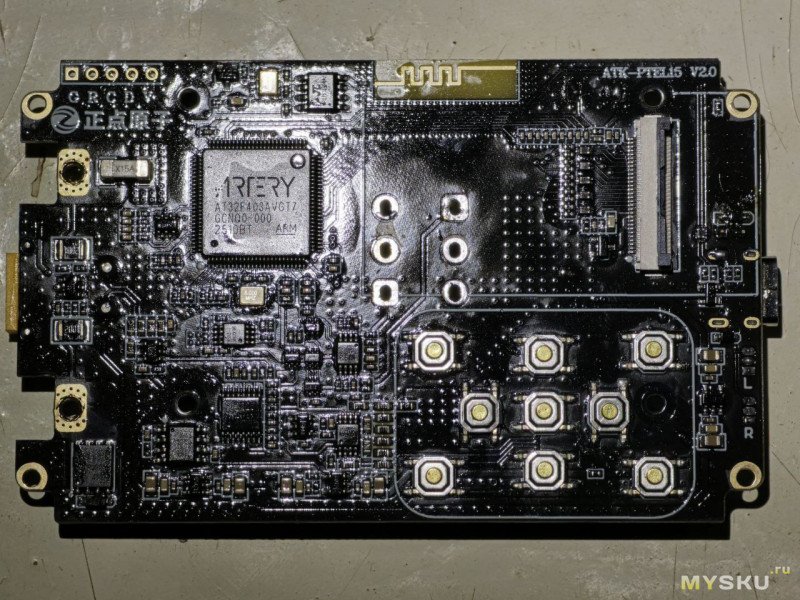

4) разборка очень трудная, легко повредить стеклянную панель при попытке отклеить её.

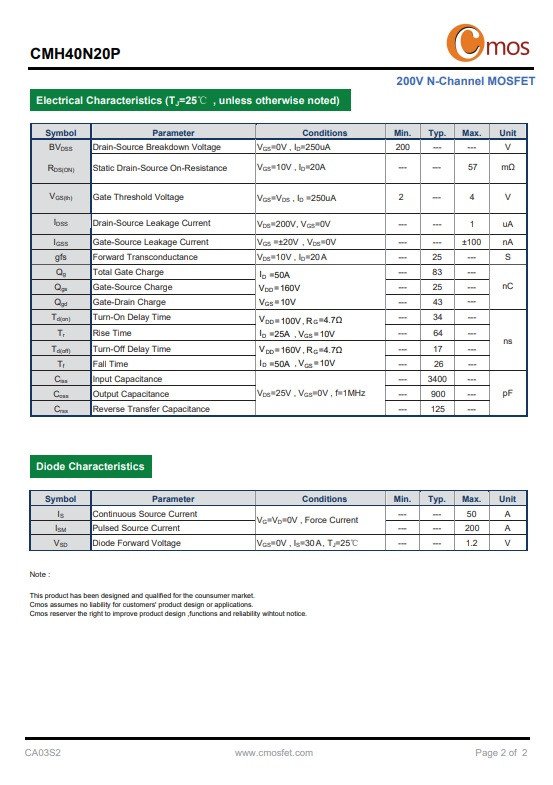

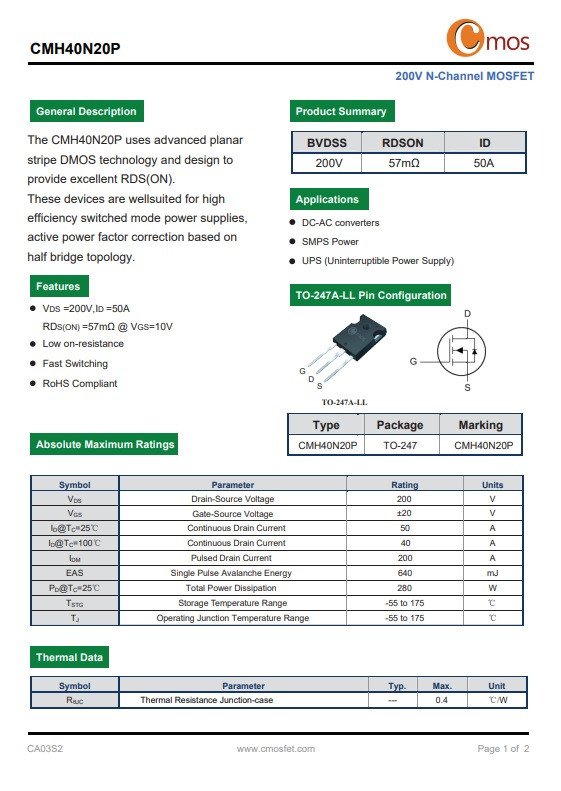

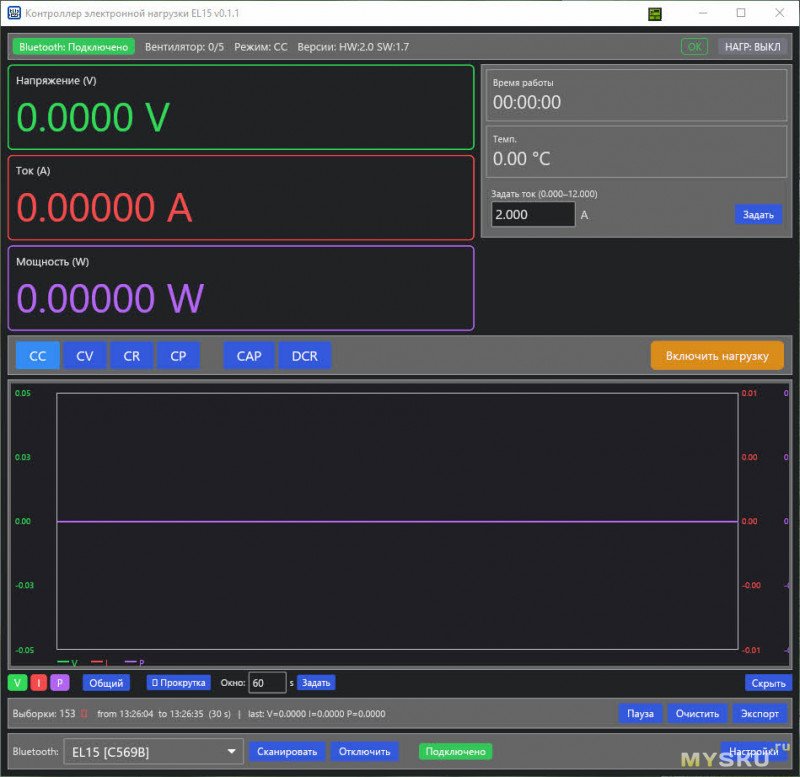

5) на просторах существуют приложения под Windows, Linux и даже Mac. Под Windows не заработало, под другие ОС не проверял. Зачатки есть, но ждём когда доведут до ума.
6) недавно появилась инструкция на русском языке, формат PDF

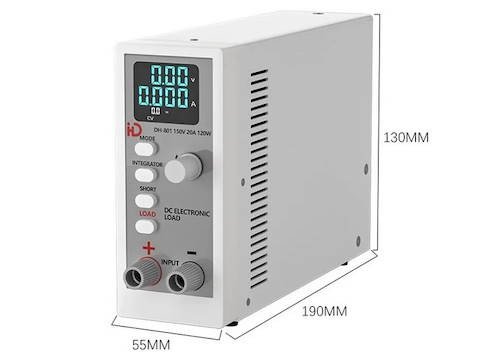

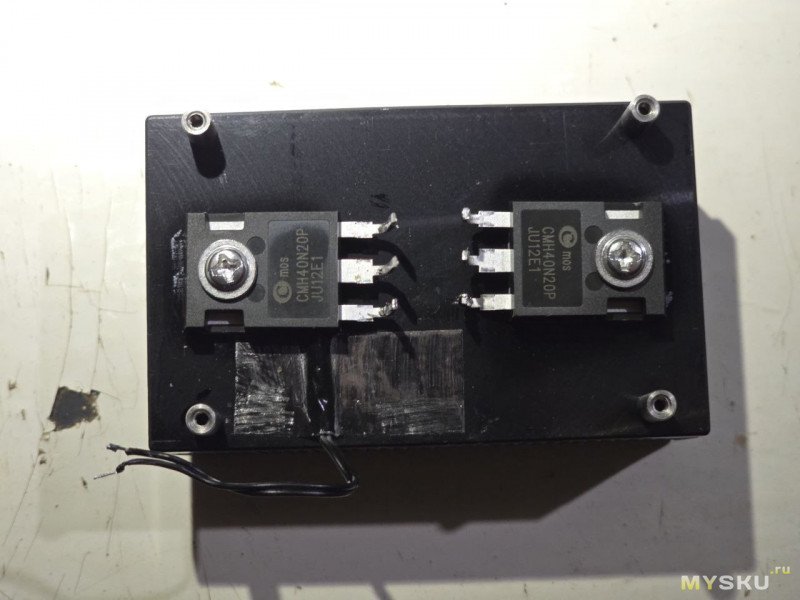

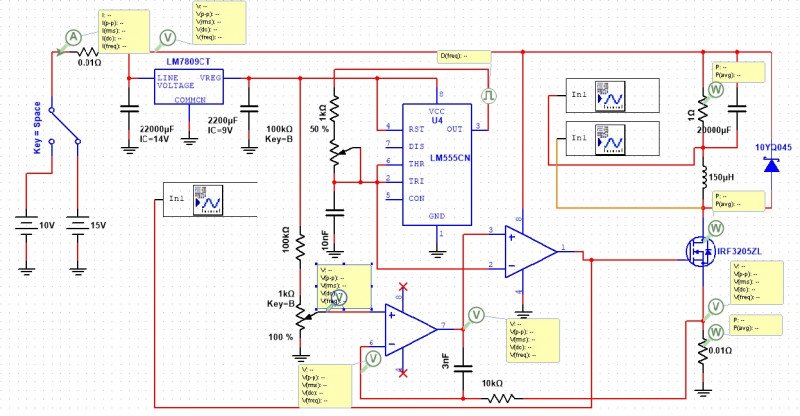

Момент про внешнее исполнение самого устройства. У меня был сценарий, когда надо было протестировать мощную солнечную панель Orico, для чего пришлось взять открытую нагрузку, которая для большинства зевак выглядит мягко говоря, странно и непонятно, а для кого-то и устрашающе. Компактная же нагрузка в прямоугольном корпусе вопросов не вызывает, так как издали похожа на обычный повербанк.

По итогу: девайс мне понравился, буду в дальнейшем в тестах теперь использовать его, а старую отправлю в дальний ящик. Из минусов наверно выделю — сложность разборки и отсутствие в комплекте клеммной колодки с разнообразными коннекторами, но в моём я случае я в основном использую USB-C, поэтому купил PD-триггер с PD3.1, впрочем и на старой нагрузке я пользовался только USB-C портом и совсем редко клеммной колодкой с прижимными винтами.

=======================
