PD-триггер DykbRadio PD3.1, QC, c выходом XT60 и поддержкой напряжений 5В, 9В, 12В, 15В, 20В, 28В

Имеющийся у меня PD-триггер, который использую для теста зарядок и БП, поддерживает максимум только 20В по PD-протоколу. Сейчас уже во всю внедряется стандарт PD3.1 с поддержкой 28В, что побудило поискать более актуальную плату. И нашёл, хоть поиски были нелегки. На странице продавца можно увидеть их с разными типами разъёмов на выходе, я выбрал с XT60. Бонусом плата поддерживает QC-протокол, ну это мы тоже проверим, как и нагрев.

Характеристики

Протоколы зарядки	Напряжения
PD3.1	5В, 9В, 12В, 15В, 20В, 28В
PD2.0/3.0	5В, 9В, 12В, 15В, 20В
QC	5В, 9В, 12В, 20В
Samsung AFC	5В, 9В
FCP	5В, 9В, 12В

На странице продавца есть эти платы с разными типами разъёмов на выходе, я выбрал XT60, так как планирую подключать напрямую к своей электронной нагрузки через штекеры banana.

Внешний вид

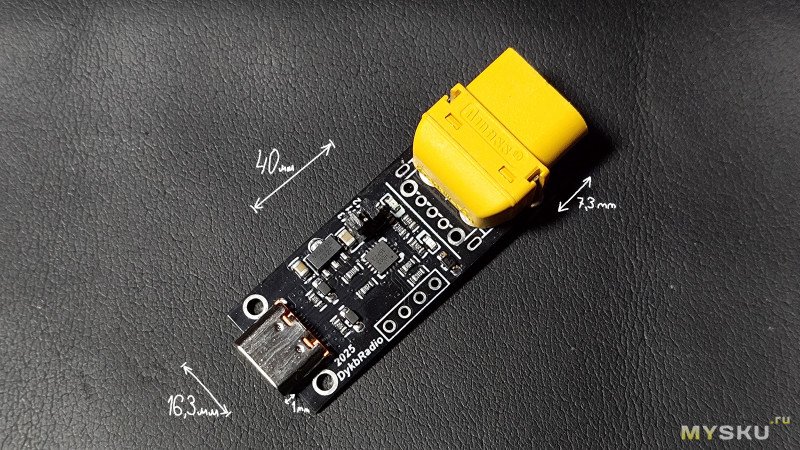

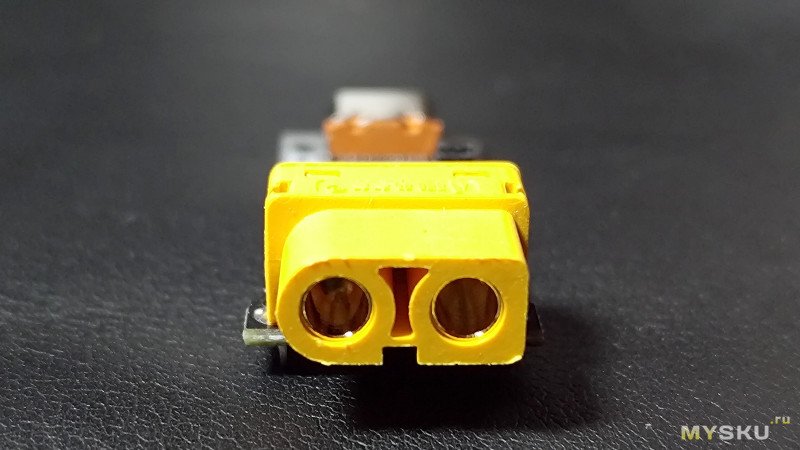

Сама плата небольших размеров, гораздо монструознее на ней смотрится сам корпус разъёма XT60

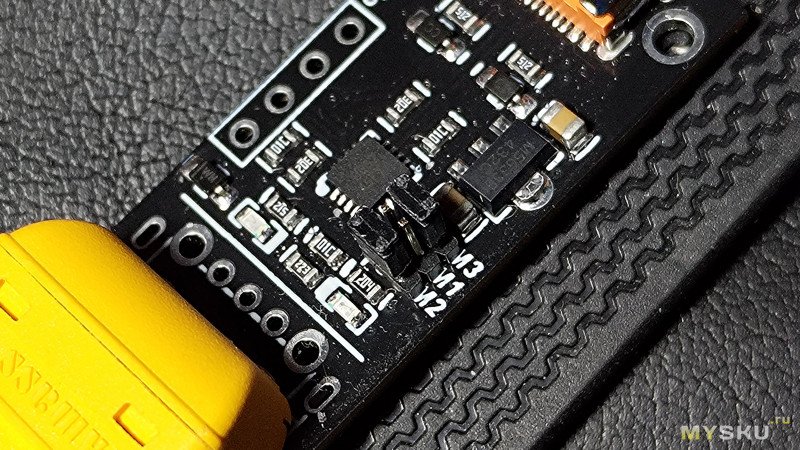

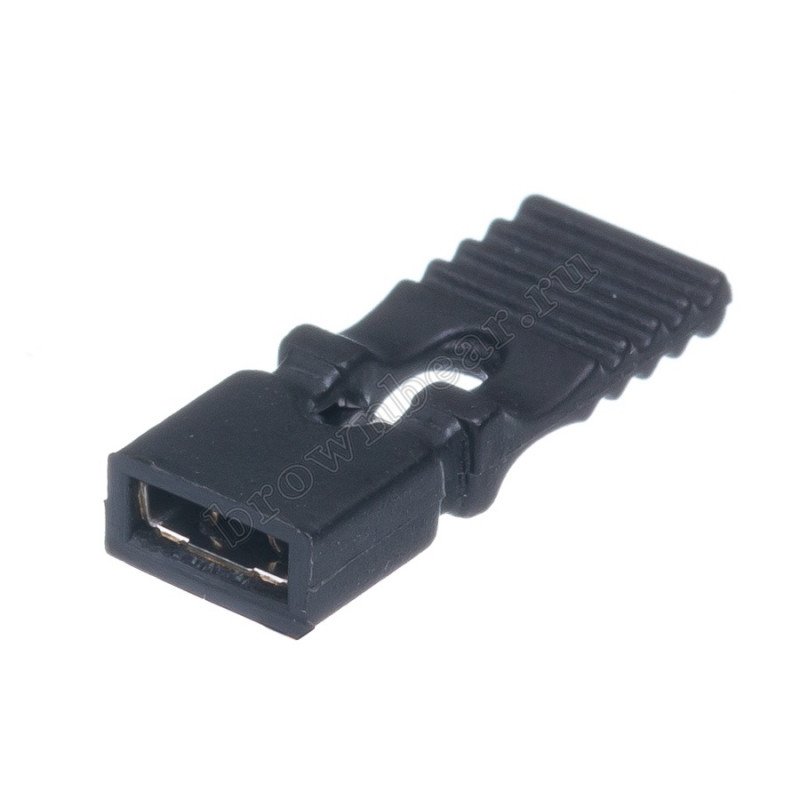

Для переключения используются 6 штыревых контактов с шагом 1.27мм и две перемычки, что крайне неудобно, но я к этому был готов заранее и в будущем буду дорабатывать этот момент. Для индикации работы на плате предусмотрено два светодиода.

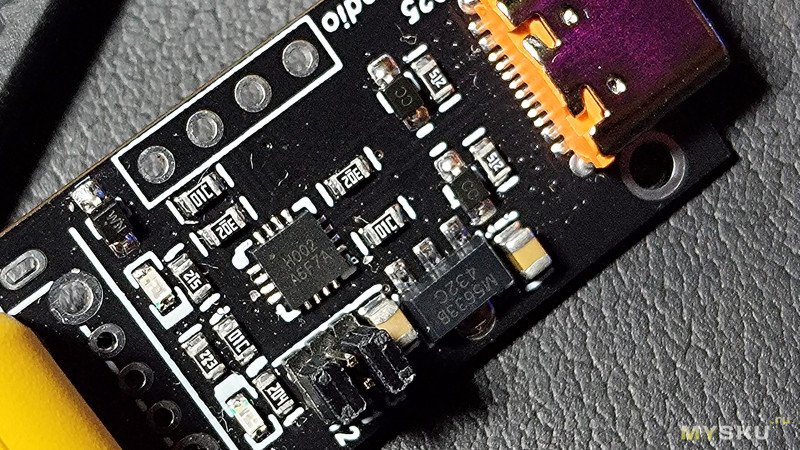

LDO-стабилизатор и чип триггера крупнее.

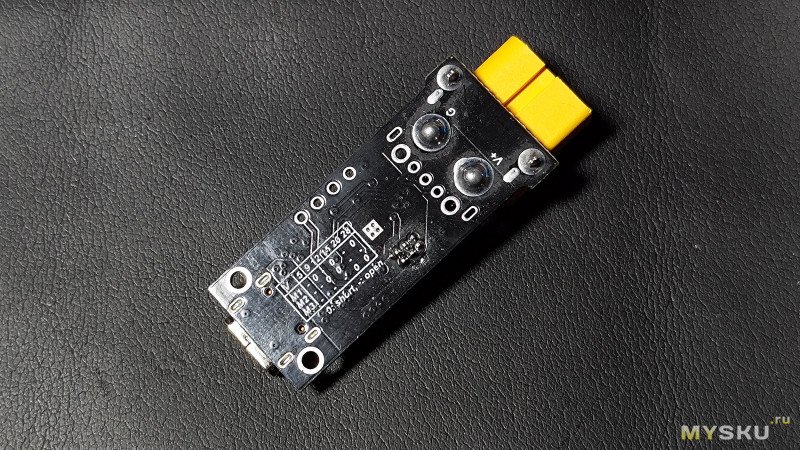

На обратной стороне есть следы флюса. Здесь же дана и таблица положения перемычек и соответствующее каждому положения выдаваемое напряжение.

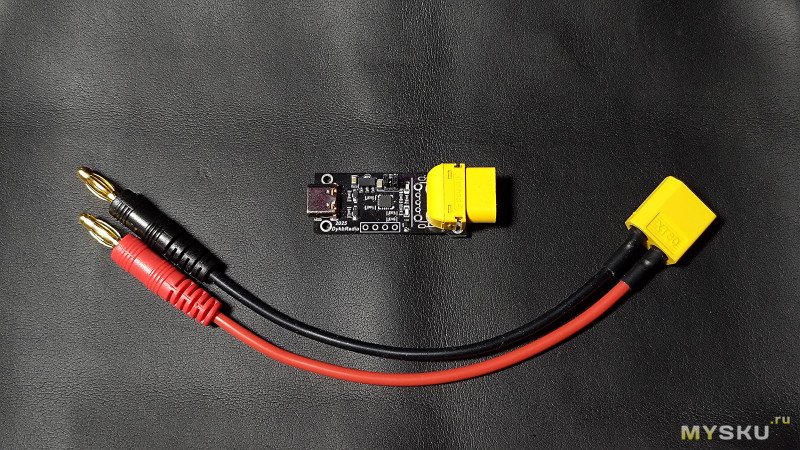

Использовать PD-триггер буду с данным кабелем XT60-banana

Тесты

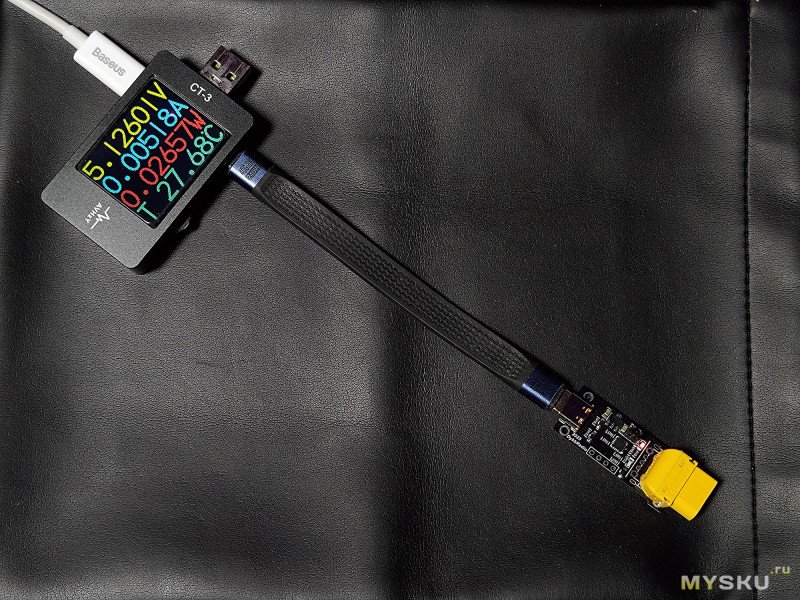

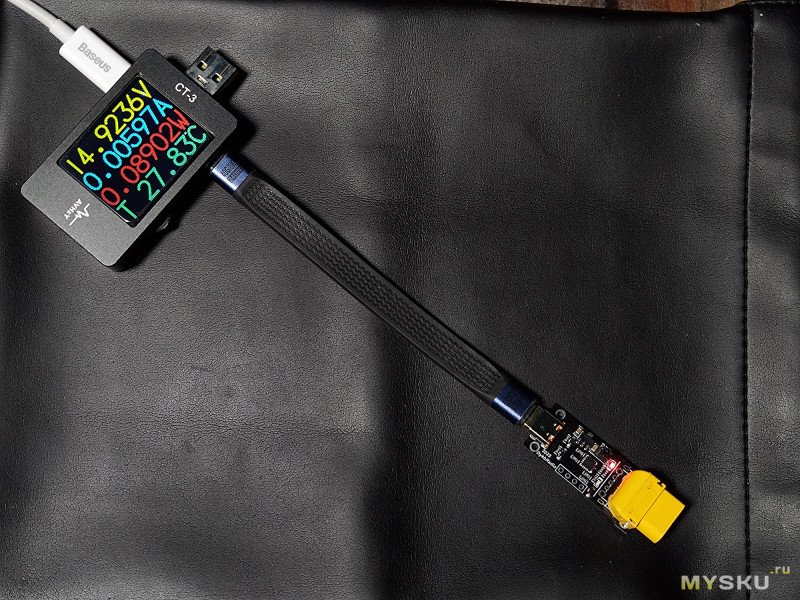

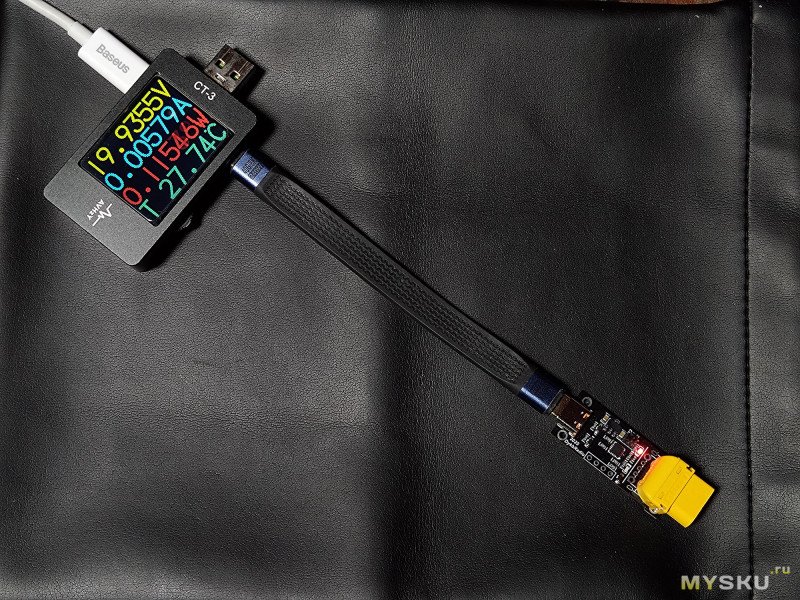

Сперва посмотрим собственное энерпотребление этой платы.

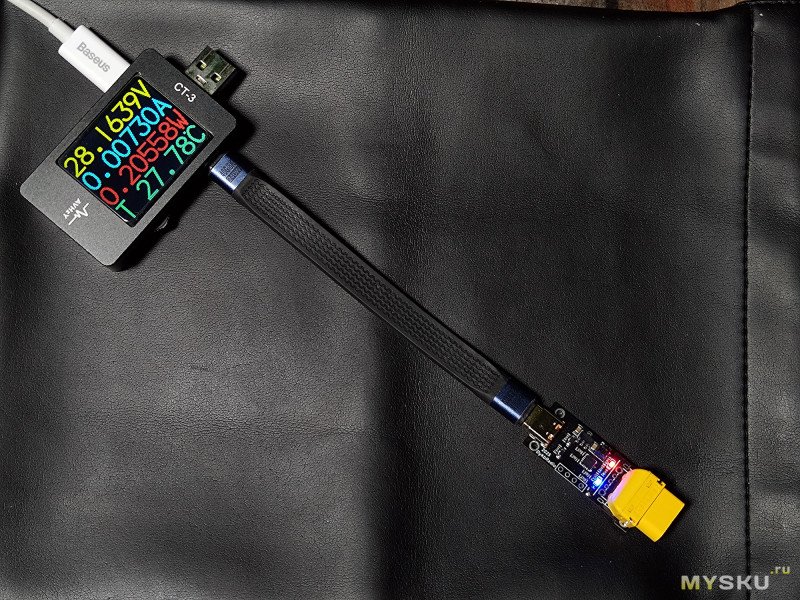

Обращаю внимание, что при активации 28В дополнительно включается синий светодиод.
Данные добавил в табличку:

Напряжение	Потребление
5 В	0.026 Вт
9 В	0.047 Вт
12 В	0.068 Вт
15 В	0.089 Вт
20 В	0.115 Вт
28 В	0.205 Вт

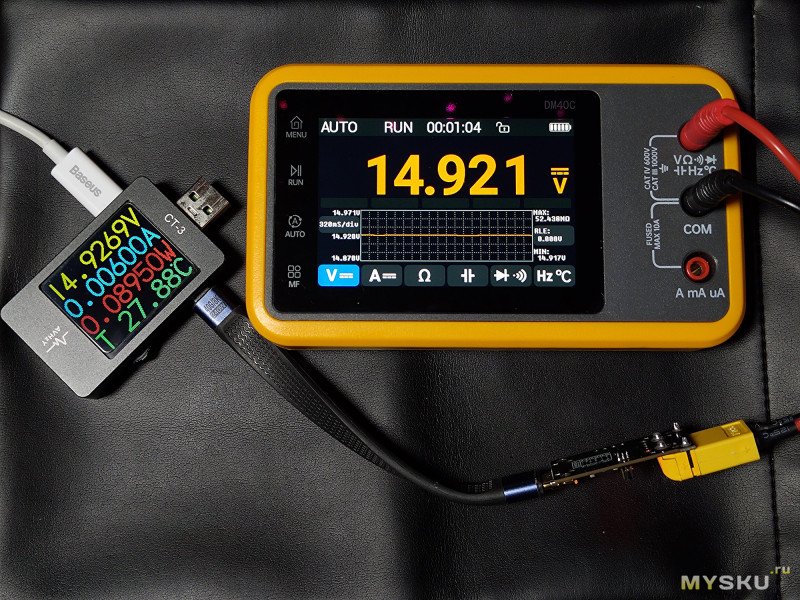

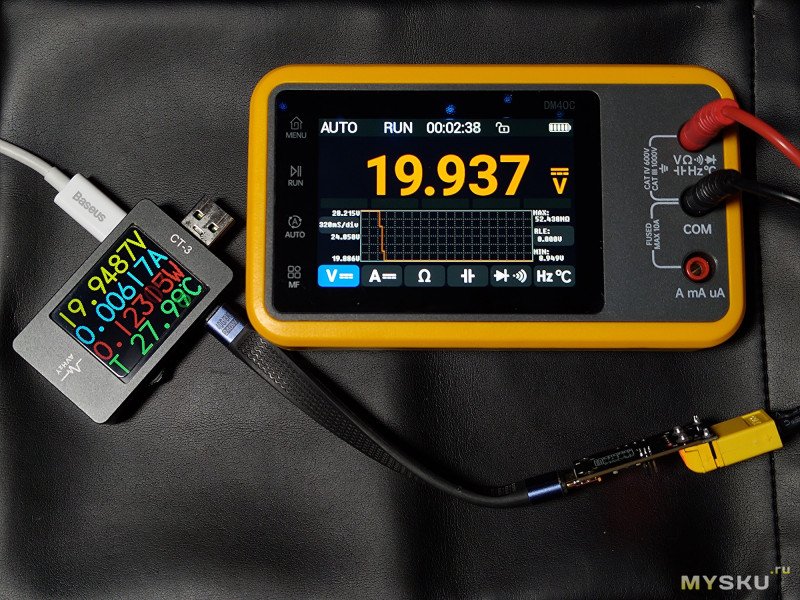

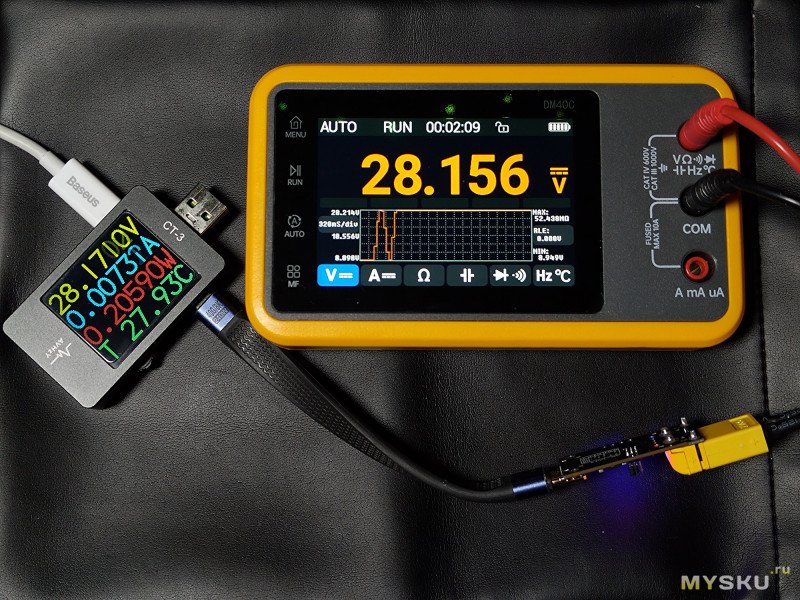

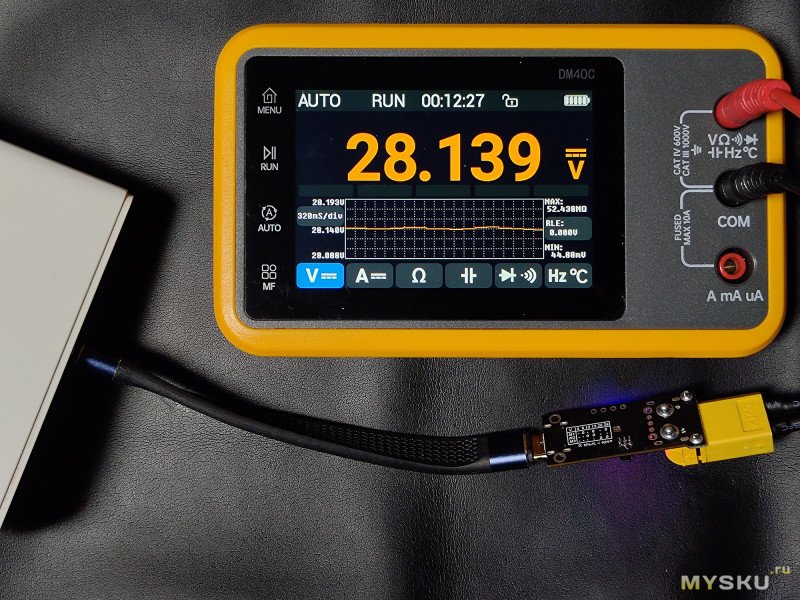

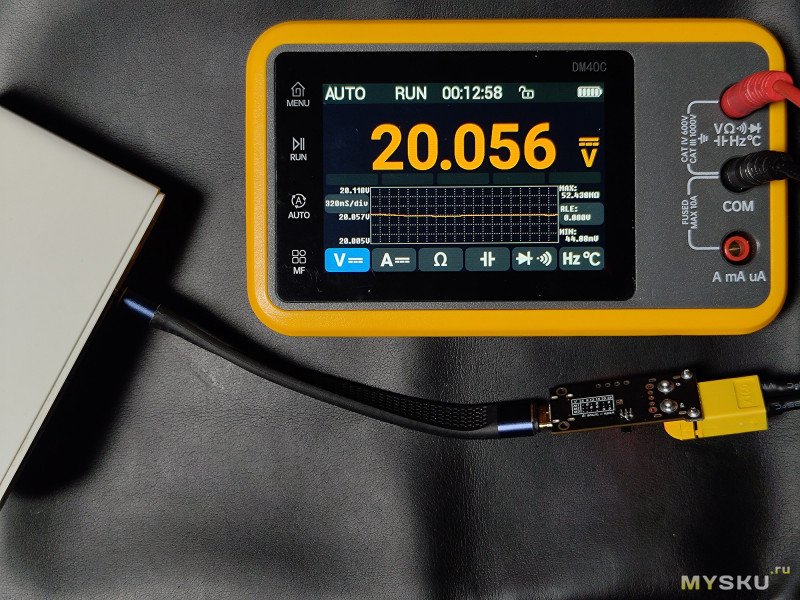

Замеры напряжений мультиметром на выходе:


Если выставить на триггере 28В, а блок питания поддерживает максимум только 20В, то этот крайний максимум триггер и запросит с блока питания. Слева триггер подключён к порту USB-C блока питания Baseus 140W и мы получаем 28В, но если переставить кабель в соседний USB-C2, который на выходе поддерживает максимум 20В, то эти же 20В мы и получим.

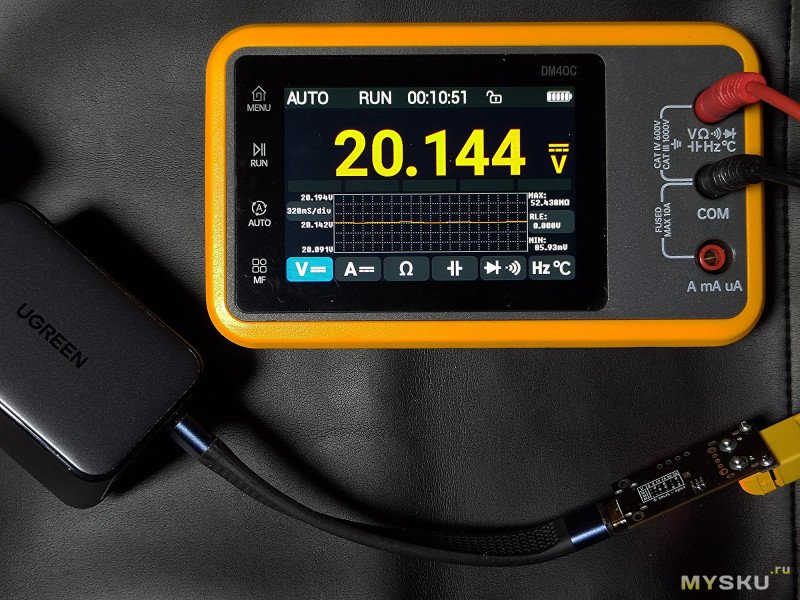

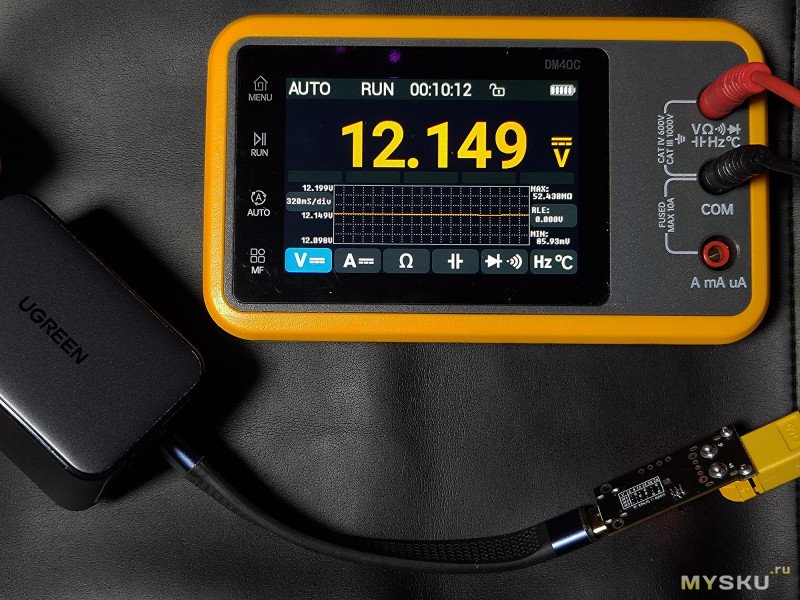

На триггере ничего не менял, перемычки в положении 28В, но проверим на другом блоке питания, от Ugreen 65W. Там один USB-C порт поддерживает максимум 20В (их и получаем), а другой USB-C порт и вовсе — только 12В (эти же 12В и получим).

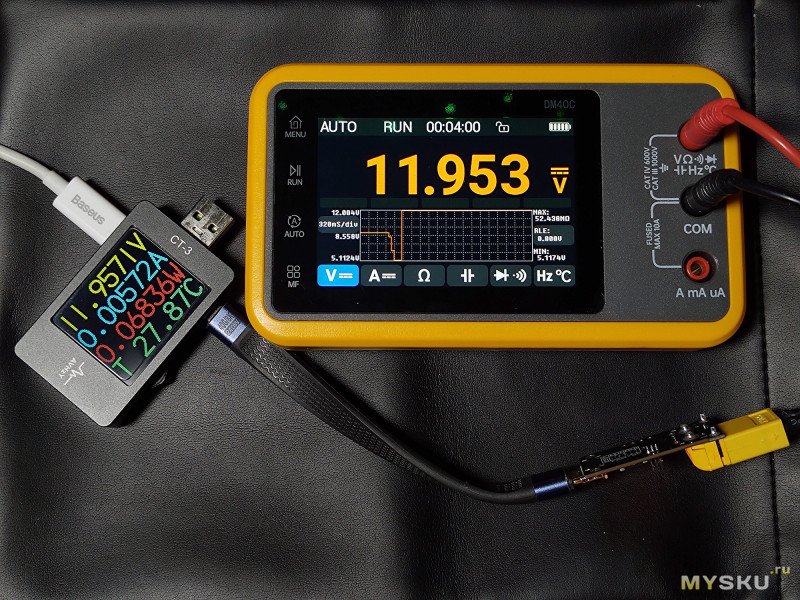

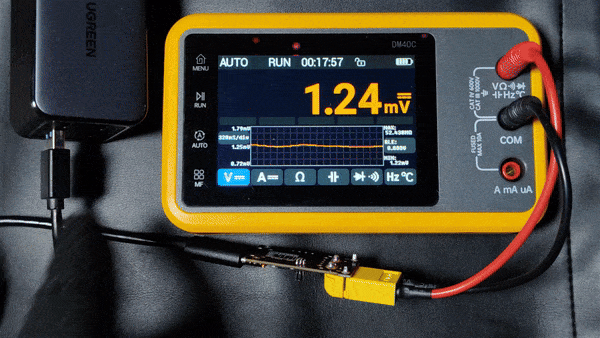

Проверка QC-протокола на USB-A порту. Поведение здесь следующее: первые секунды на выходе порта видим 5В, затем идёт переключение на 12В. Ниже сделал наглядный GIF:

А это собственно та электронная нагрузка, с которой эту плату триггера буду использовать в будущем. Пока переподключал штекеры-«бананы», забыл отключить сам триггер от питания, и штекеры сомкнулись, причём когда было на выходе 28В… Думал хана придёт плате, но обошлось, триггер выжил.

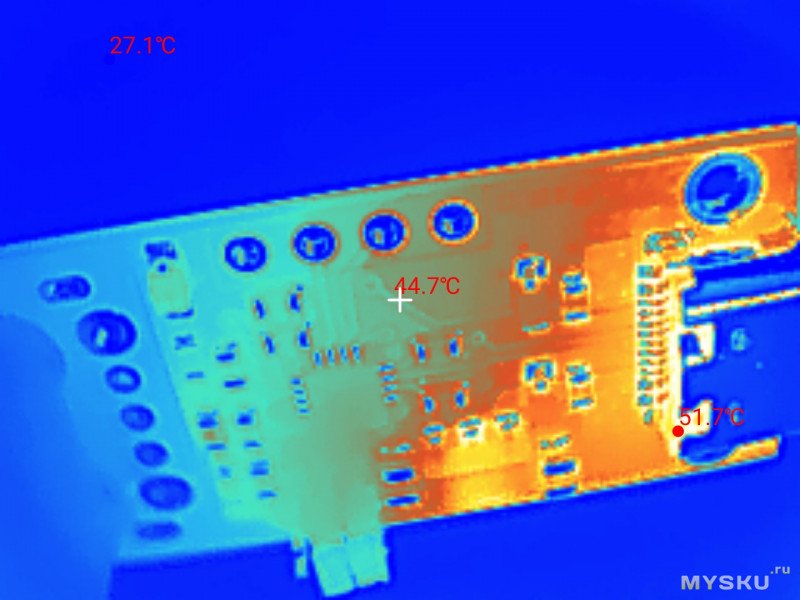

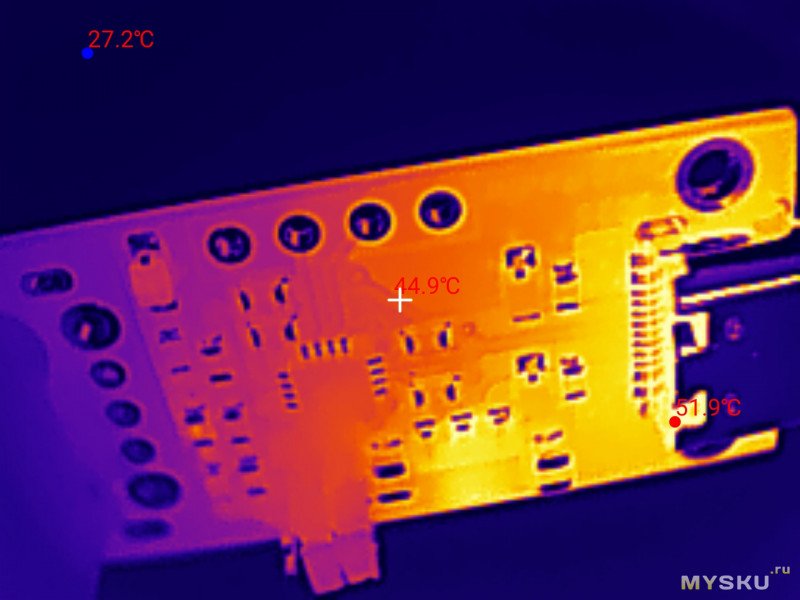

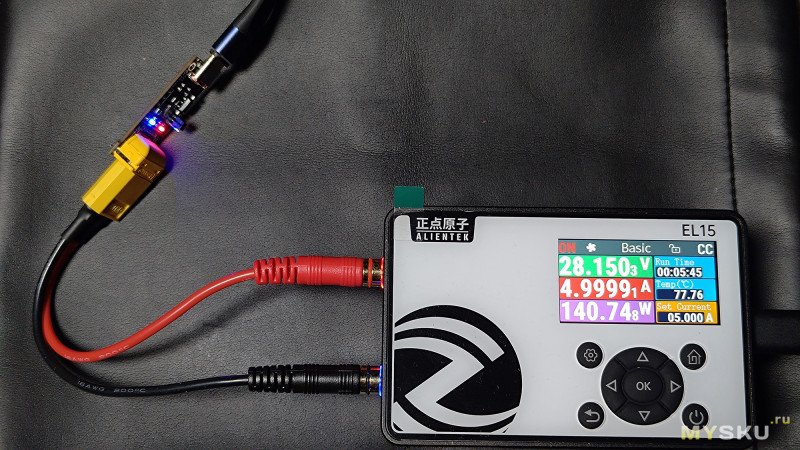

Я не стал церемониться и выставил на нагрузке максимальные 28В / 5А, так как это предел для блока питания Baseus 140W. Спустя 10мин максимальная точка нагрева оказалась в выходном разъёме USB-C, около 52°C, нагрев есть, но не критичный.

Выводы

Вроде бы основные заявленные характеристики этот PD-триттер отрабатывает, под мои задачи подходит, а больше и не надо. Что порадовало и обнадёжило, плата триггера пережила незапланированный краш-тест с кратковременным КЗ, причём на выставленных 28В. Когда увидел, что контакты сомкнулись между собой, в эту секунду уже морально приготовился попрощаться с ней:)

В общем, покупкой доволен. Хоть и недёшево, и управление перемычками неудобное, но я заранее был настроен к доработке, так что для меня это пока временное неудобство. Если у вас свои варианты доработки платы, предлагайте тоже в комментариях, вдруг будет кому полезно.
