USB тестер FNIRSI FNB-C2. Малыш с поддержкой протокола PD 3.1 (до 240 Вт)

Миниатюрный тестер работает только с разъемами USB Type C. Измерение до 50В / 5А – поддержка PD3.1 EPR (до 48В) и 240Вт. 20-битный АЦП обеспечивает высокую точность.  Тестирование всех протоколов зарядки,  так же имеется встроенный триггер. Традиционно — может измерять ёмкость аккумуляторов, определять сопротивление кабелей и считывать у них E-Marker. Есть простенький осциллограф.

Приобрел тестер на Али. Коробка была затянута в пленку, и на ней была наклейка с адресами производителя.

Коробка выглядит вполне презентабельно.

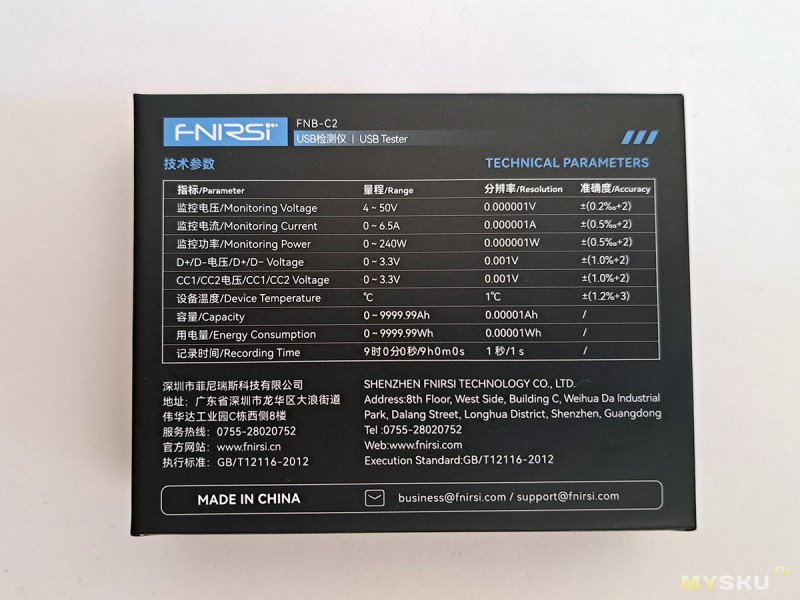

На задней части указаны технические характеристики.  Заявлена точность измерений, до шести знаков после запятой.

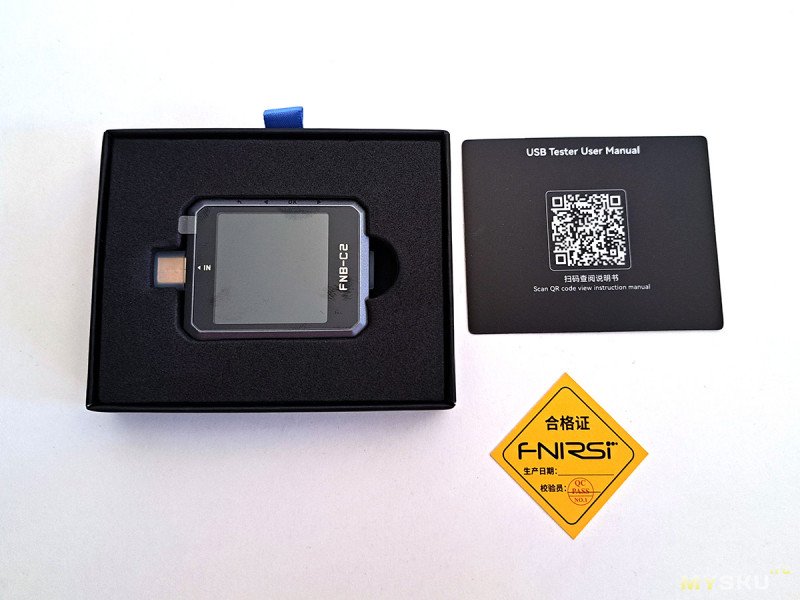

Внутри, в ложементе из вспененной резины, можем найти сам тестер, ссылку на электронное руководство пользователя и талончик о прохождении ОТК.

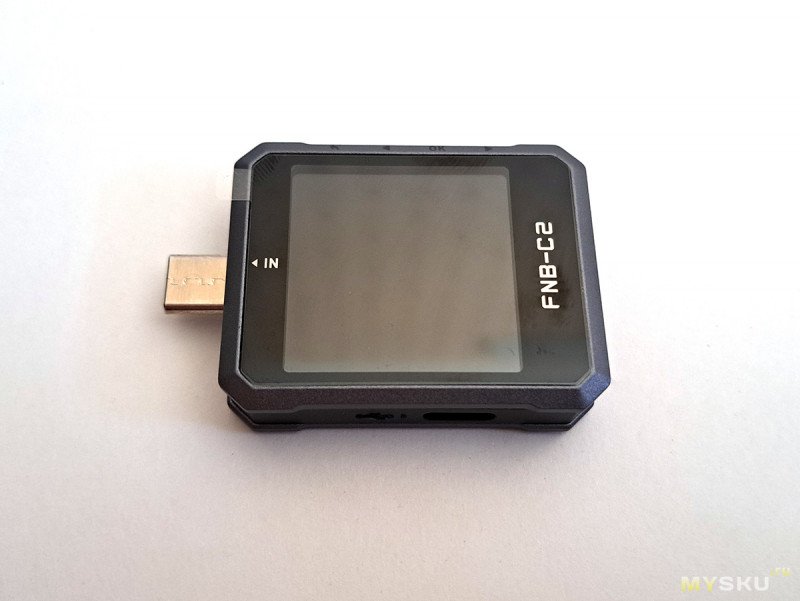

Размеры корпуса тестера: 46 x 36 x 12 мм. Меньше спичечного коробка. Диагональ дисплея 2.4″. Я чаще всего пользуюсь моделью FNAC -28 – у нее корпус заметно больше, а экран меньше.

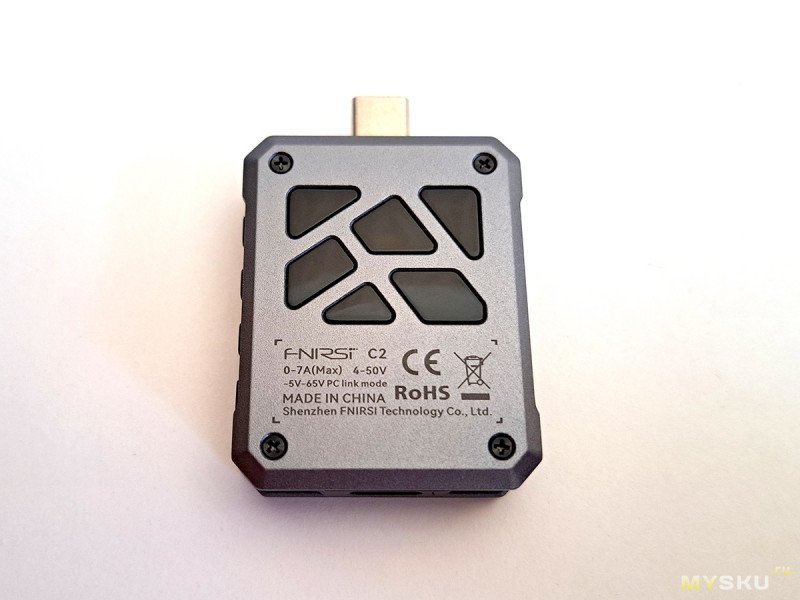

Корпус выполнен из алюминиевого сплава. На задней крышке есть декоративные вставки.  Все изготовлено добротно, без малейших люфтов. А еще не так давно FNIRSI любила изготавливать тестеры «нудисты»…

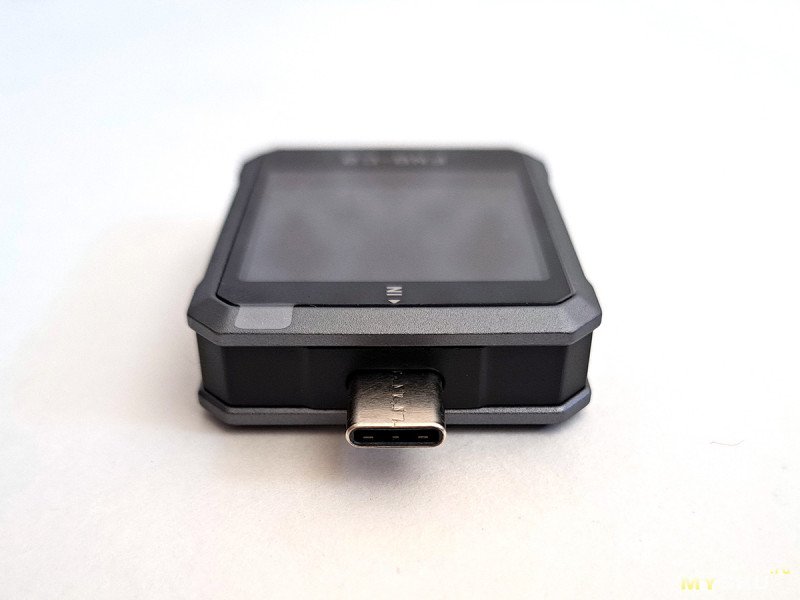

На торцах расположена разъемы USB Type С – «папа» и «мама».

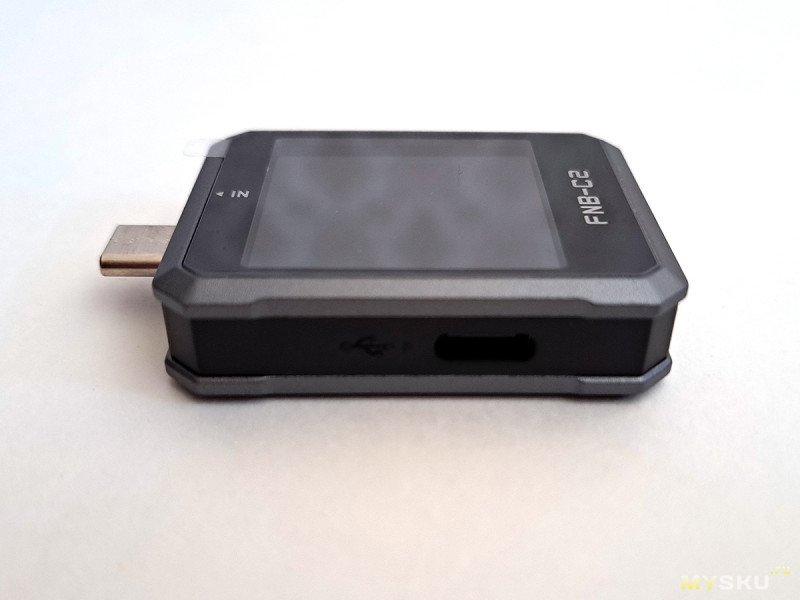

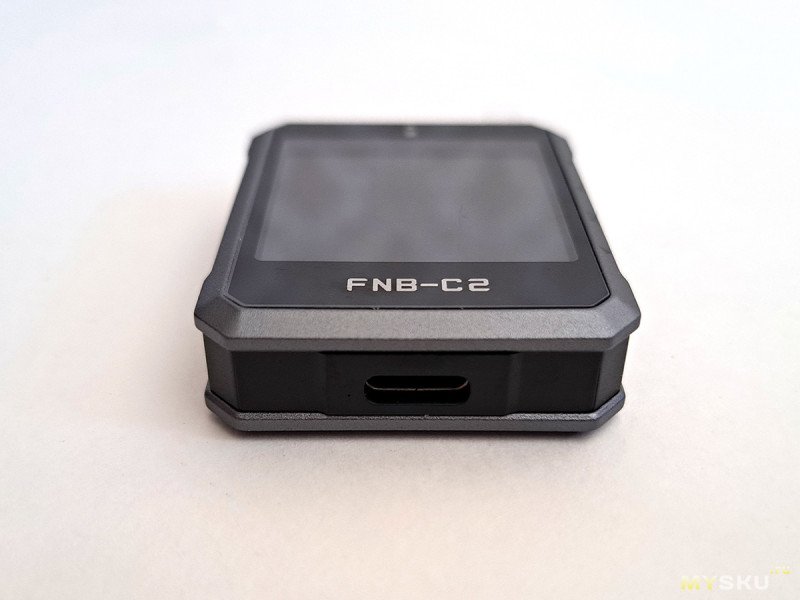

Сбоку имеется служебный разъем USB Type С для подачи питания на тестер и для соединения с ПК.

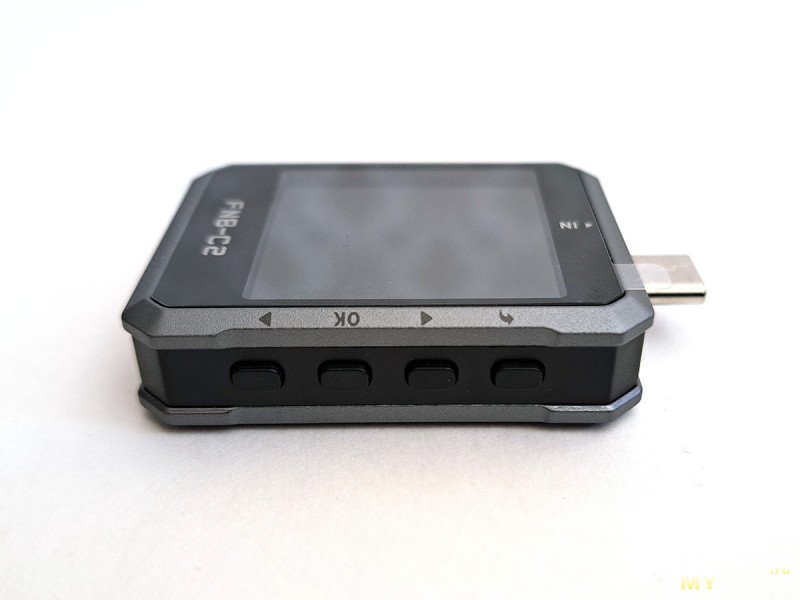

Управление меню осуществляется при помощи четырёх кнопок: назад, вперед, ОК и выход.

Тестер включается довольно быстро. У него всего четыре «рабочих стола».

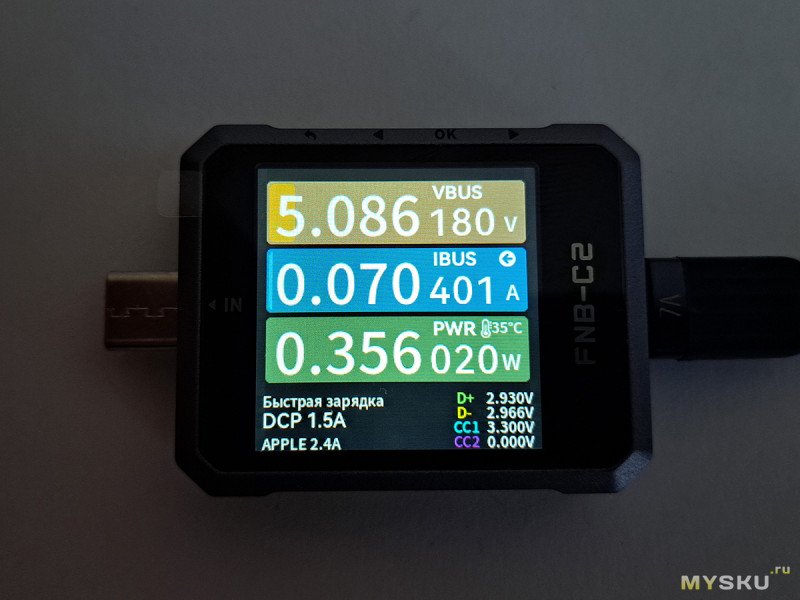

На первом отображается процесс заряда – напряжение, сила тока, мощность (и заодно температура). Внизу отображаются протоколы зарядки, и напряжение на линиях D+, D-, С1, С2.

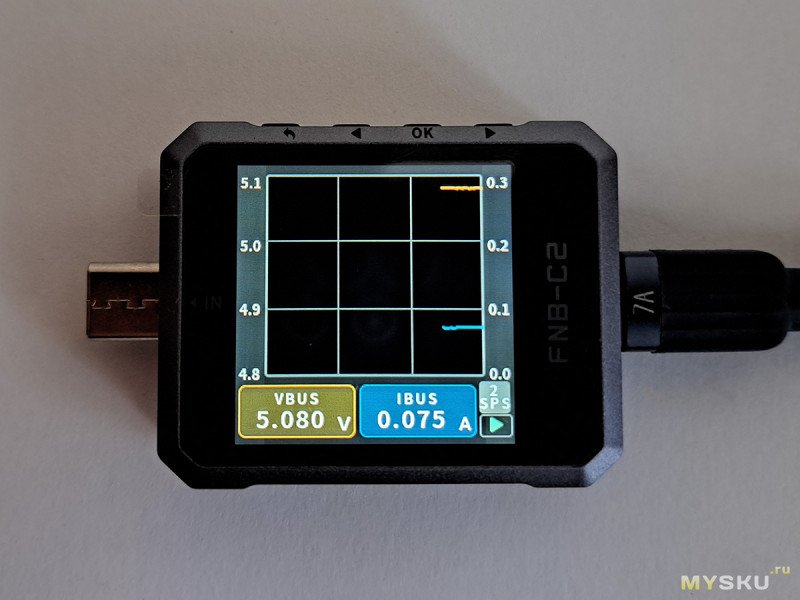

Далее идет рабочий стол с графиками зарядки.  По умолчанию это VBUS и IBUS.

Если график ползет слишком медленно, есть возможность переключить количество отсчетов в секунду.

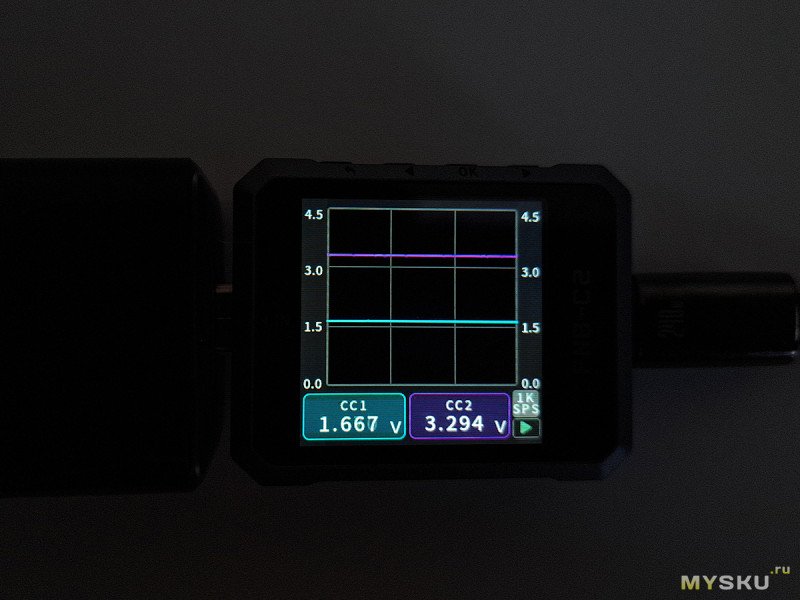

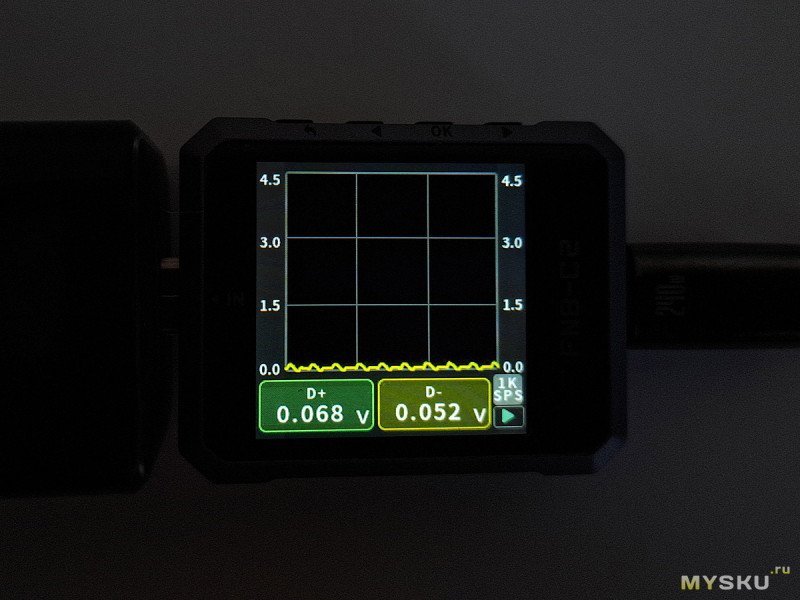

Можно переключиться на графики для линий D+ и -D или С1 и С2.

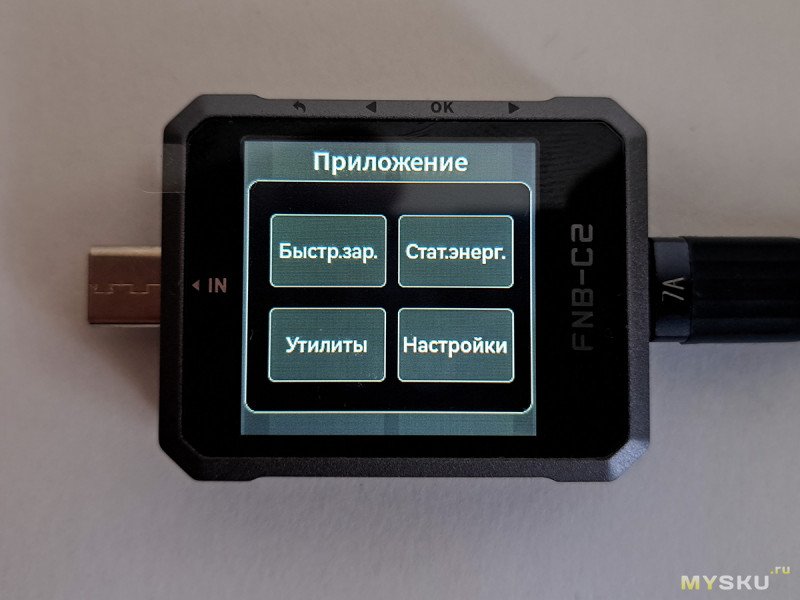

Следующий рабочий стол наиболее богат функционалом, называется Приложение.

Ну и последний стол – отчеты о употребившийся энергии, с памятью на 10 ячеек.

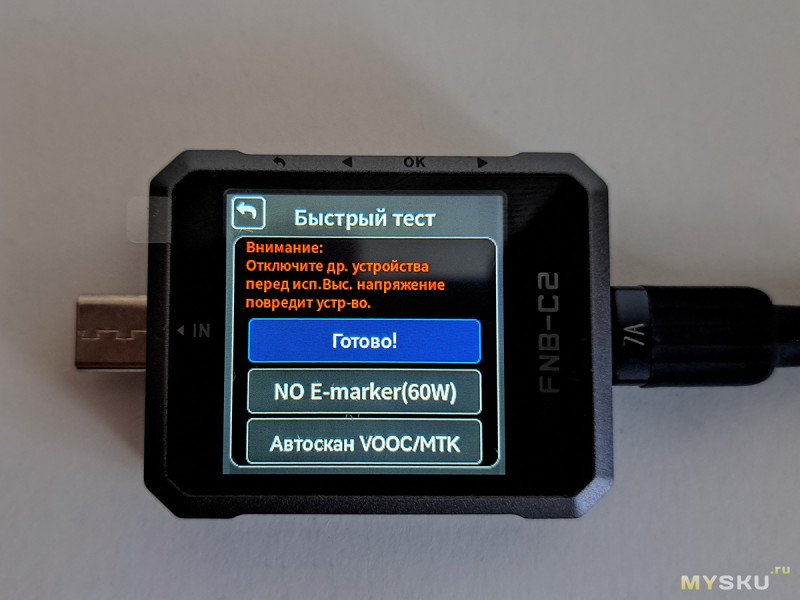

Давайте вернемся в рабочий стол с приложениями. Самая первая вкладка называется Быстрая зарядка.

И, честно говоря, пока я не посмотрел видеообзоры, то никогда бы не догадался, что тестирование протоколов зарядки находится под кнопкой «Готово!».

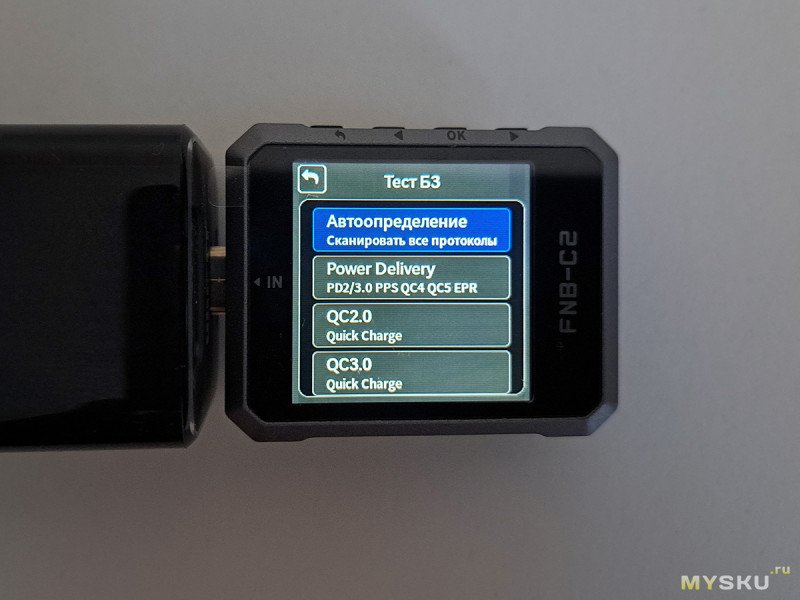

Тут можно просканировать все протоколы, или если вы знаете, что вам конкретно нужен, то выбрать искомый из списка.

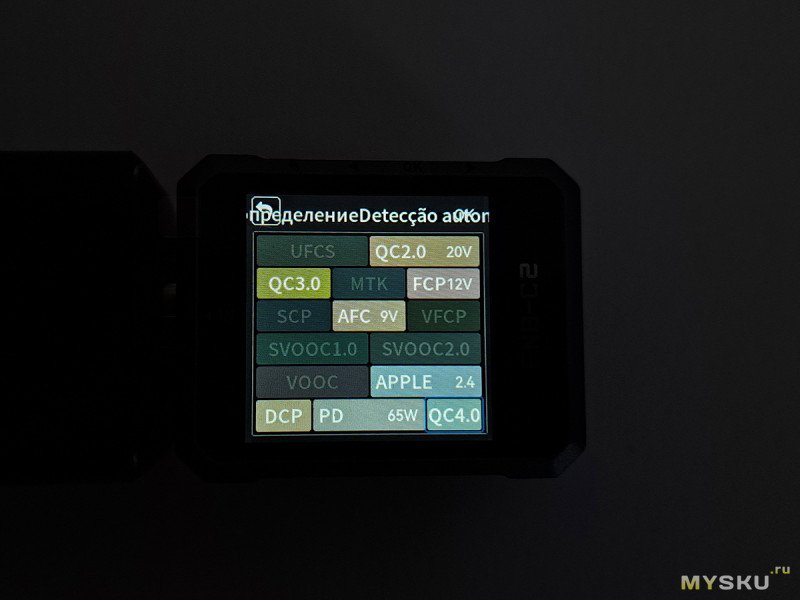

Повербанки у меня все до 25 Вт мощности, но есть зарядное устройство Wifit 65 Вт, его и проверим. Обнаружен протокол PD 65W, все сходится.

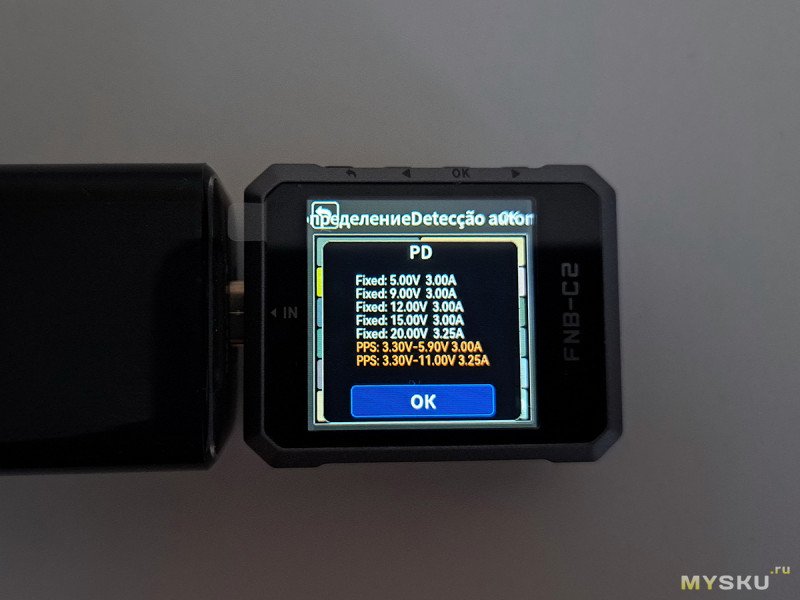

Выбираем PD 65 W. Можно посмотреть подробнее список поддерживаемых напряжений и силы тока.

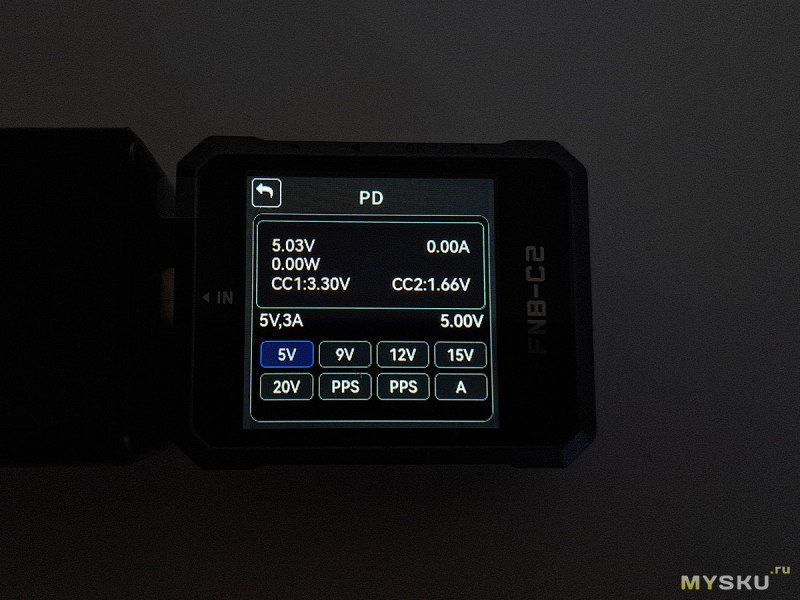

Нажимаем OK и заходим в окошко с триггерами. Тут можно выбрать фиксированные значения.

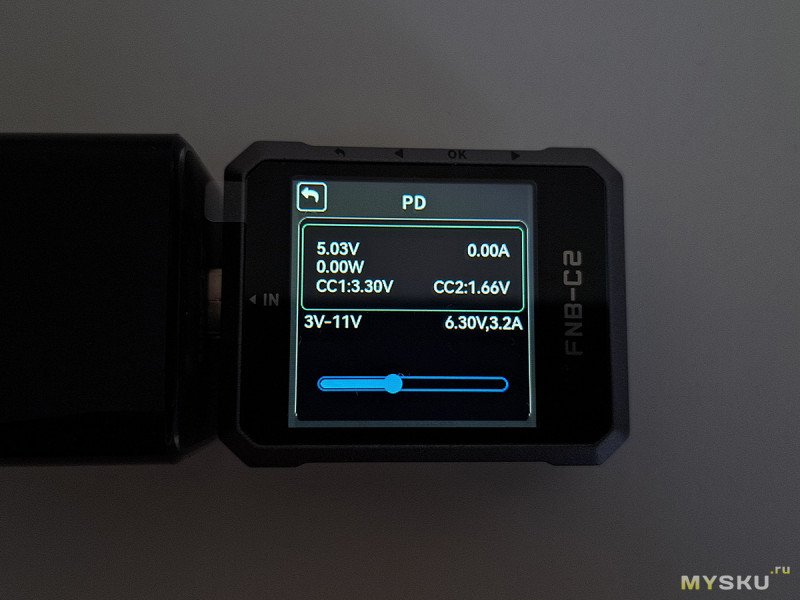

Или выбрать PPS и побаловаться с плавной регулировкой.

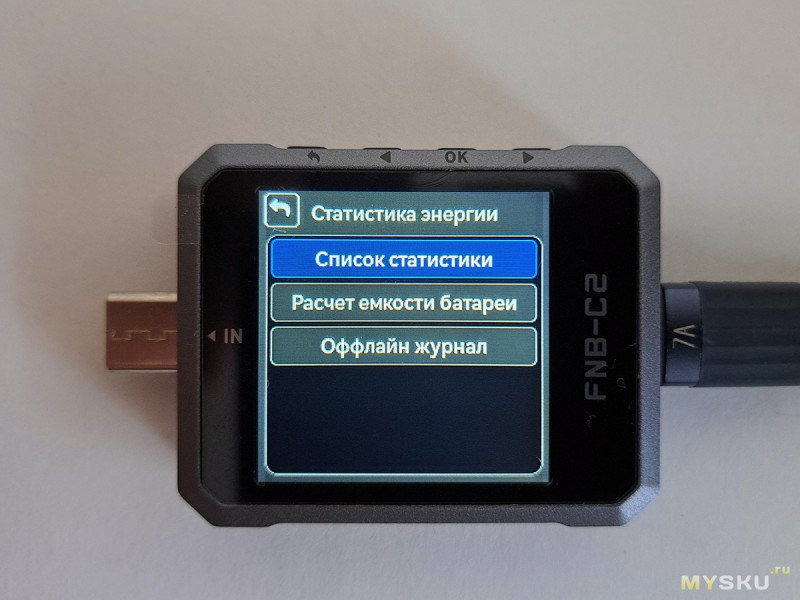

Возвращаемся на рабочий стол Приложения. Заходим во вторую вкладку Статистика энергии.

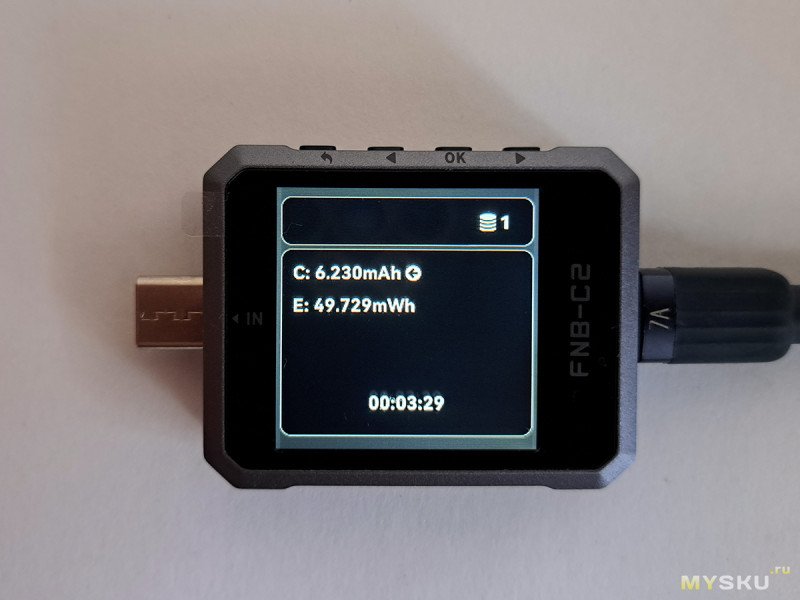

Тут все о ёмкости аккумуляторов.

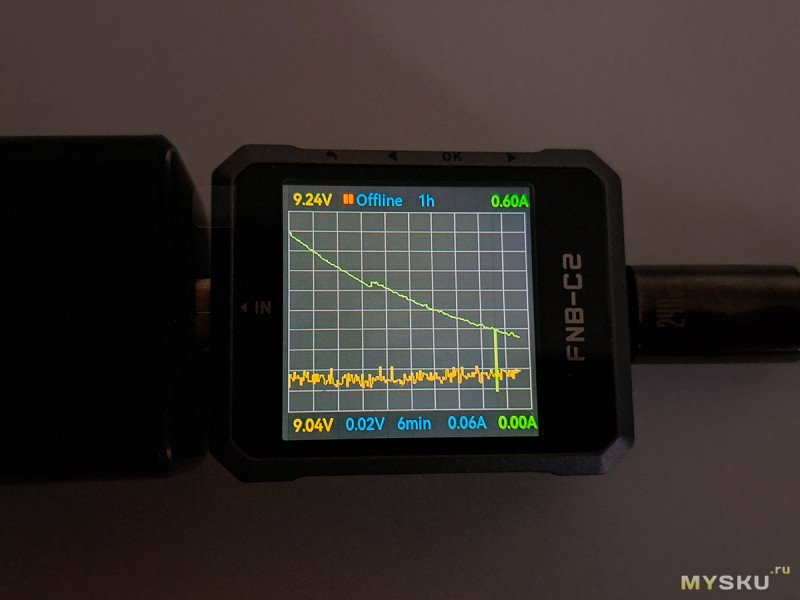

Во вкладке Оффлайн журнал можно активировать график заряда устройства. Надо заранее выбрать продолжительность времени по записи, доступно от 30 мин до 9 часов.

Тут я поставил на дозарядку повербанк.

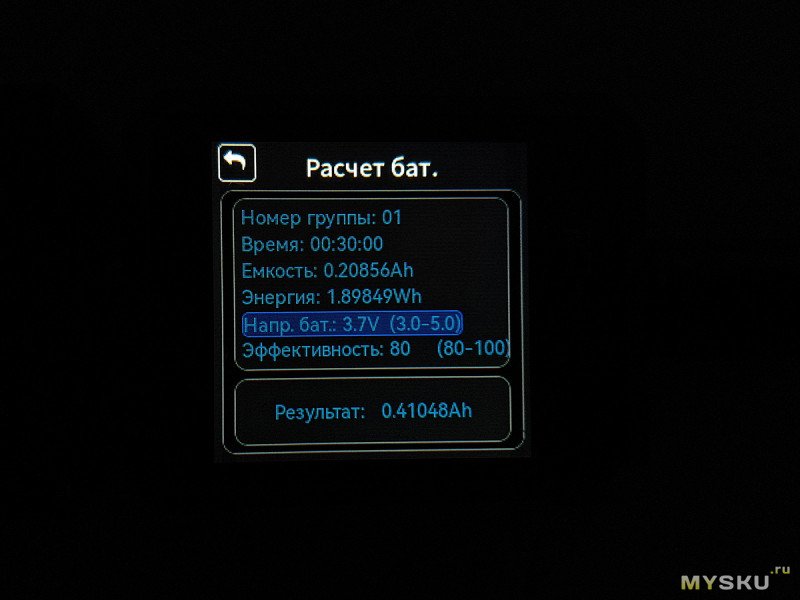

Есть возможность автоматически посчитать емкость батареи. Для этого надо вручную внести напряжение и выбрать КПД (откуда его брать, неизвестно)

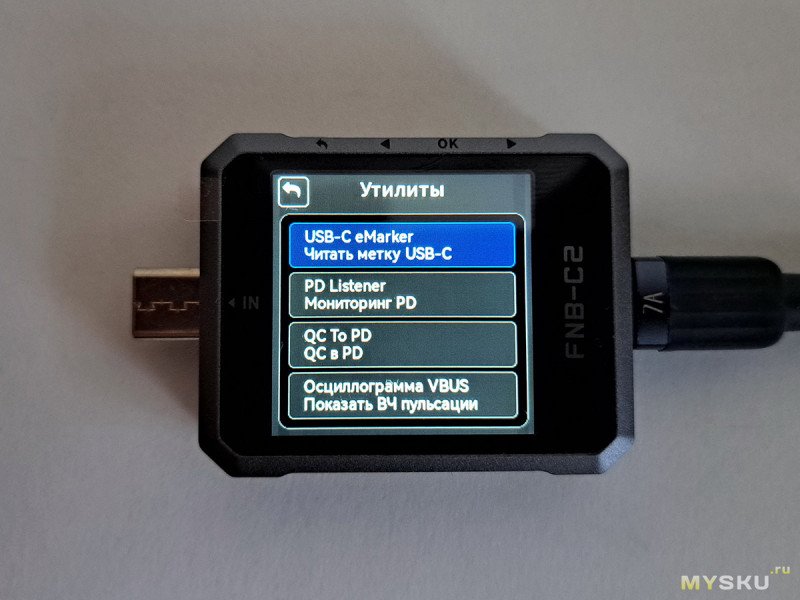

Следующая вкладка — это Утилиты.

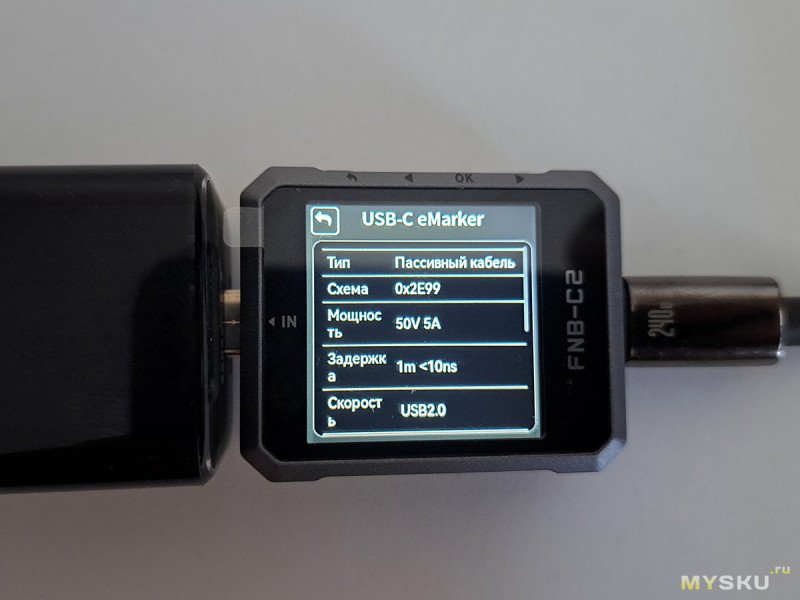

Тут есть возможность узнать все о кабеле с E Marker.

Я подключил кабель на 240 W от Baseus. Тестер, почему-то, тут же отключился

Есть возможность преобразовывать протокол QC в PD, если это кому-то очень нужно.

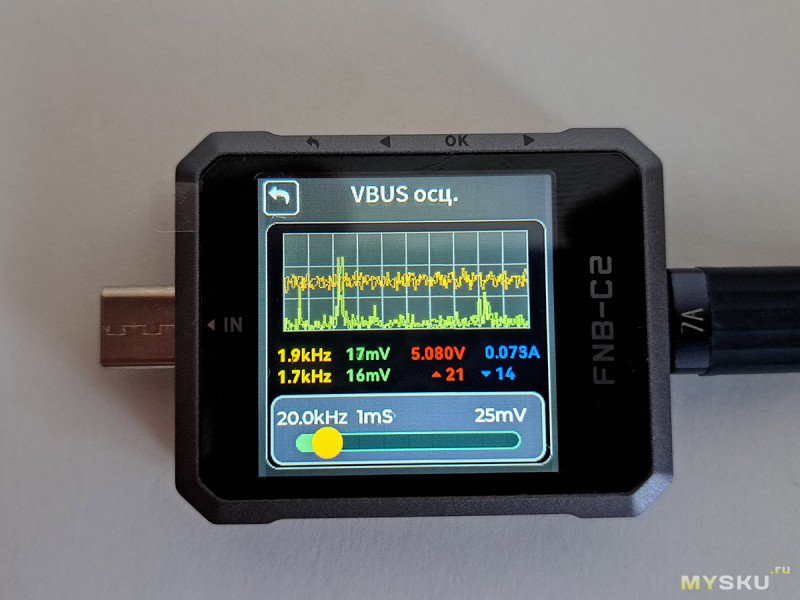

Также есть довольно зрелищный простенький осциллограф, показывающий графики пульсаций для анализа стабильности питания.

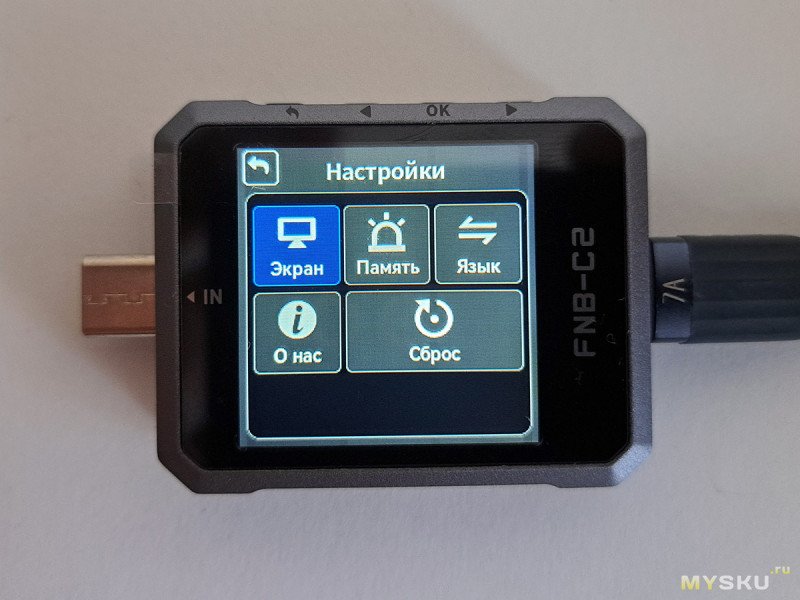

Ну и последняя вкладка — это Настройки. Тут можно выбрать яркость экрана, время отключения, цветовую тему. Кстати, у тестера имеется гироскоп и поэтому экран поворачивается при изменении положения прибора, при желании это можно отключить.

ПО для ПК можно скачать с официального сайта. https://www.fnirsi.com/pages/software-downloads

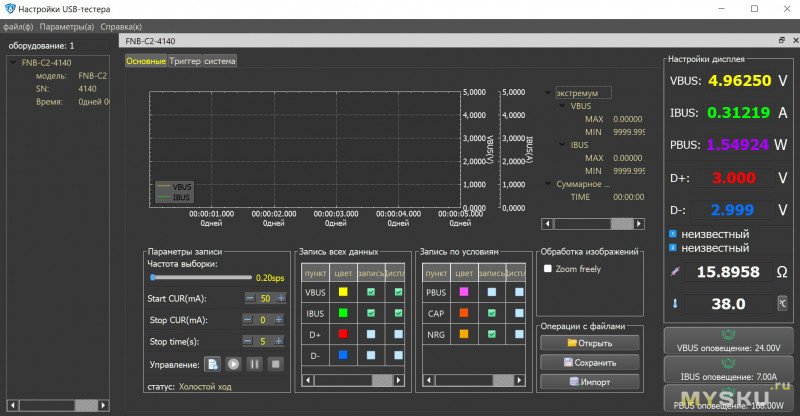

Утилита сразу распознала тестер.

Тут можно отслеживать графики заряда.

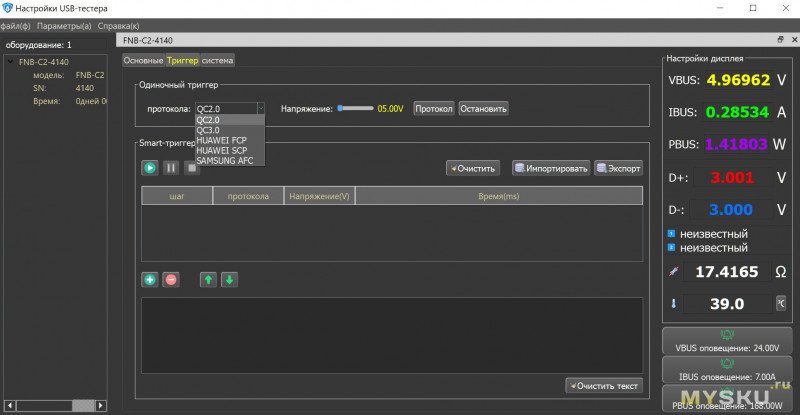

Имеется довольно скромный набор триггеров.

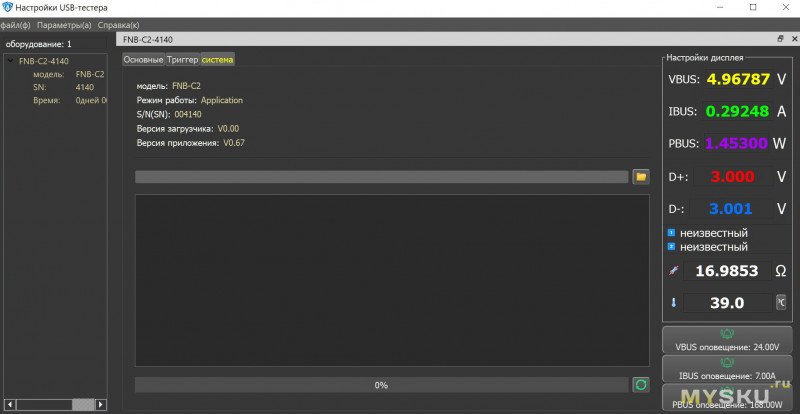

Также есть возможность обновить прошивку.

Если поводить итог, то главная фишка FNIRSI FNB-C2 это поддержка зарядных устройств большой мощности. 20-битный АЦП с точностью лабораторного уровня, это конечно круто, но у других авторов иногда вызывает вопросы достоверность этих показаний… Тестирование протоколов зарядки — относительно медленное и тоже бывает не всегда точным.

Все остальные особенности, такие как работа с E Marker и осциллограф, встречались в прошлых моделях FNIRSI и поэтому особо не удивляют.

На этом все.

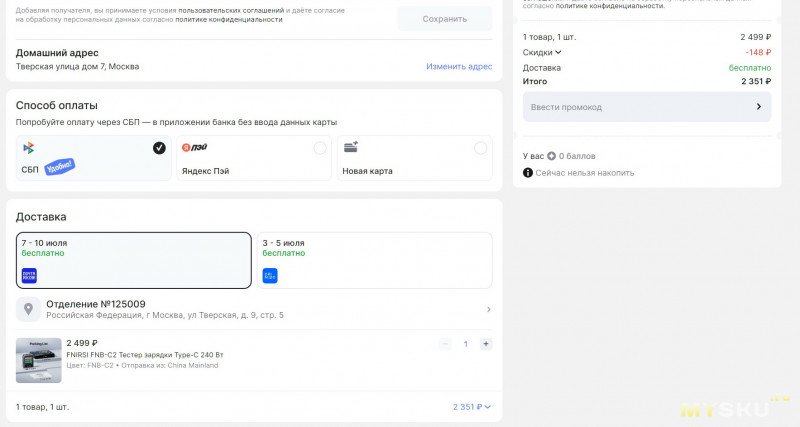

С купоном FNSCD331 можно купить тестер за 2 351 ₽ (действует до 26.06)

Спасибо за внимание.
