Обзор последней и актуальной на данный момент модели USB-тестера от Fnirsi, где производитель провёл ряд улучшений и добавил новые стандарты быстрой зарядки.
Характеристики
Диапазон напряжений: 4-28 В
Диапазон тока: до 7 A
Измерение мощности: до 120 Вт
Измерение сопротивления: до 9999.9 Ом
Интерфейсы: USB-A, USB-C, microUSB, Bluetooth
Дисплей: IPS 2"
CPU: AT32F
Размеры: 70х42х13 мм
Ссылка на страницу:
fnirsi.com
Инструкция PDF:
посмотреть
Внешний вид
На этот раз устройство упаковано в фирменную картонную коробку, запаянную сверху в плёнку, что немного необычно, так как все давно привыкли, что подобные тестеры идут в жестяных кейсах.
Сравнительное фото с имеющимся у меня CT-3. Сразу бросается в глаза более гладкий приятный шрифт на экране нового тестера, однако яркость подсветки экрана у него меньше. Автопереворот экрана при смене положения в пространсвет здесь также есть.
Тестер облачён в металлический корпус с пластмассовыми вставками.
За вставкой с обратной стороны скрывается Bluetooth-модуль.
Стоит отметить, что это самый большой тестер, из всех что мне попадался. Размеры корпуса 70х42мм, а дисплея 41х32мм
На нижнем торце девайса находится:
— входной USB-C разъём
— рядом входной microUSB
— выходной USB-C разъём
— аппаратный выключатель PD
На верхнем торце microUSB для внешнего питания от PC и синхронизации с ним для управление через десктопное приложение и обновление прошивки устройства. Управление меню тестера производится с помощью трёхпозиционного колёсика (влево, вправо, ок по нажатию). Для возврата из меню, отмечу — используется отдельная кнопка «назад». На CT-3 этой кнопки небыло, там для возврата назад использовалось быстрое двойное нажатие на навигационное колёсико.
С торцов слева и справа находятся USB-A («папа» и «мапа»). По 5 усиленных контактов.
При последовательном подключении одного тестера в другой можно заметить, что в тысячных долях Вольта имеются расхождения. У новинки показание выводится чуть выше, чем на CT-3
Меню, настройки, тесты
Меню устройства условно состоит из четырёх основных экранов.
Первый экран самый упрощённый. Здесь выводятся показания напряжения, тока, мощности и температуры датчика внутри устройства. Исходя из показателей происходит заполнение цветных прогресс-баров, что удобно для наглядности.
Показания можно захолдить по нажатию на колёсико — тогда будет гореть красный светодиод.
На
второй экран выводится чуть более подробные показания. Здесь добавлены показания напряжения на линиях D+/D-, таймер, счётчик энергии и емкости, протоколы зарядки. Также здесь имеются цветные прогресс-бары показаний.
Сессия замеров записывается в текущую ячейку памяти. Всего доступно 10 ячеек, переключение между которыми производится здесь же.
Третий экран отображает графики, которых здесь три вида, и которые можно масштабировать по длительному наклону колёсика влево или вправо:
>>> привычный график с кривыми напряжения и тока
>>> график с напряжением на линиях D+ и D-
>>> осциллограф (отображается выборка, цена деления клетки, частота, напряжение, ток и напряжение от пика до пика)
На примере ниже я подал нагрузку 1A на плохой блок питания. Рядом положил другой осциллограф DS213. Форма сигнала на обоих устройствах похожая и данная функция в тестере уже не бесполезная.
Четвёртый экран — Application. Содержит четыре плитки.
>>> Fast Charge — всё, что связано с протоколами быстрой зарядки.
При входе сюда сразу появляется окно предупреждения
В списке выводятся опции. Первый пункт — это автосканирование имеющихся протоколов быстро зарядки на подключенной зарядке/повербанке. Остальные пункты — ручная активация какого-то определённого протокола. Из новшеств доступен новый протокол PD3.1, который обеспечивает напряжение до 28В.
— PD trigger (PD2.0/3.0, PPS, QC4,
PD3.1)
— Mi-PD trigger (USB-A, USB-C)
— QC2.0
— QC3.0
— Huawei FCP
— Huawei SCP
— Samsung AFC
— VOOC/WARP
— SVOOC 1.0
— SVOOC 2.0
Автоматическое сканирование протоколов.
Примеры на GaN-зарядке Baseus и повербанке Xiaomi.
После окончания сканирования девайс сигнализирует коротким писком.
Ручная настройка PD trigger.
Кроме привычной выборки требуемого напряжения, впервые встречаю здесь возможность принудительного ограничения тока, который задаётся с шагом 0.5А. В специфичных задачах это может быть крайне полезно.
Ручная настройка протокола QC3.0
Ручная настройка протокола QC2.0
Ручная настройка протокола Huawei FCP/SCP
Ручная настройка протокола Samsung AFC
Ручная настройка протокола VOOC/WARP
Ручная настройка протокола SVOOC 1.0/2.0
>>> Statistics
Как намекает название, здесь находится разные счётчики и ячейки с записями.
Список ячеек. Отсюда же можно очистить их.
Калькулятор ёмкости аккумулятора. Также привязывается к каждой ячейке памяти.
Здесь можно менять напряжение АКБ и КПД.
Окно записи кривых.
>>> Toolbox
Набор инструментов. Содержит:
— тестер сопротивления кабелей
— PD Listener
— PD конвертер
— USB-C E-Marker (чтение чипов PD кабелей)
— Read Dash Cable (чтение чипов Dash кабелей)
— Soft Dash Cable (включить эмуляцию Dash кабеля)
— Soft Apple 2.4A (включить эмуляцию Apple кабеля)
Тест сопротивления кабелей.
Сначала фиксируется показание без кабеля, потом при его подключении на экране выводится сопротивление.
Примеры замеров сопротивлений.
Старый microUSB-кабель 1М — 0.2 Ом
Двусторонний кабель USB-C Ugreen 50см — 0.082 Ом
Двусторонний PD-кабель USB-C Baseus 50см — 0.057 Ом
Двусторонний кабель USB4 + PD Orico 2М — 0.152 Ом
PD Listener — позволяет детально посмотреть, по каким линиям какие данные передаются во время зарядки. Тестер ставится в разрыв соединения.
USB-C E-Marker — считывает данные чип внутри PD-кабелей, если таковой имеется.
На примере ниже два казалось бы одинаковых PD-кабеля Baseus.
Но один рассчитан на мощность 100W и содержит чип, а второй на 65W.
PD-ковертер. Можно конвертировать QC2.0 в PD2.0, выбрать требуемое напряжение и ограничить выходную мощность.
Сервисные настройки тестера. Здесь 5 вкладок.
>>> General (яркость/длительность подсветки, скорость обновления, ед. измерения, язык, включить/выключить G-сенсор, включить/выключить стартовый экран)
>>> Record (задать время записи кривой (до 9ч), величина нагрузки в mA при которой будет записываться кривая, время записи энергии (до 9ч), обнуление записей)
>>> Trigger (время активности триггера (до 9ч), программная маскировка PD-CRC, аналогового Dash, Apple 2.4A)
>>> System (сброс до заводских настроек)
>>> About (инфо об устройстве, прошивка 0.63)

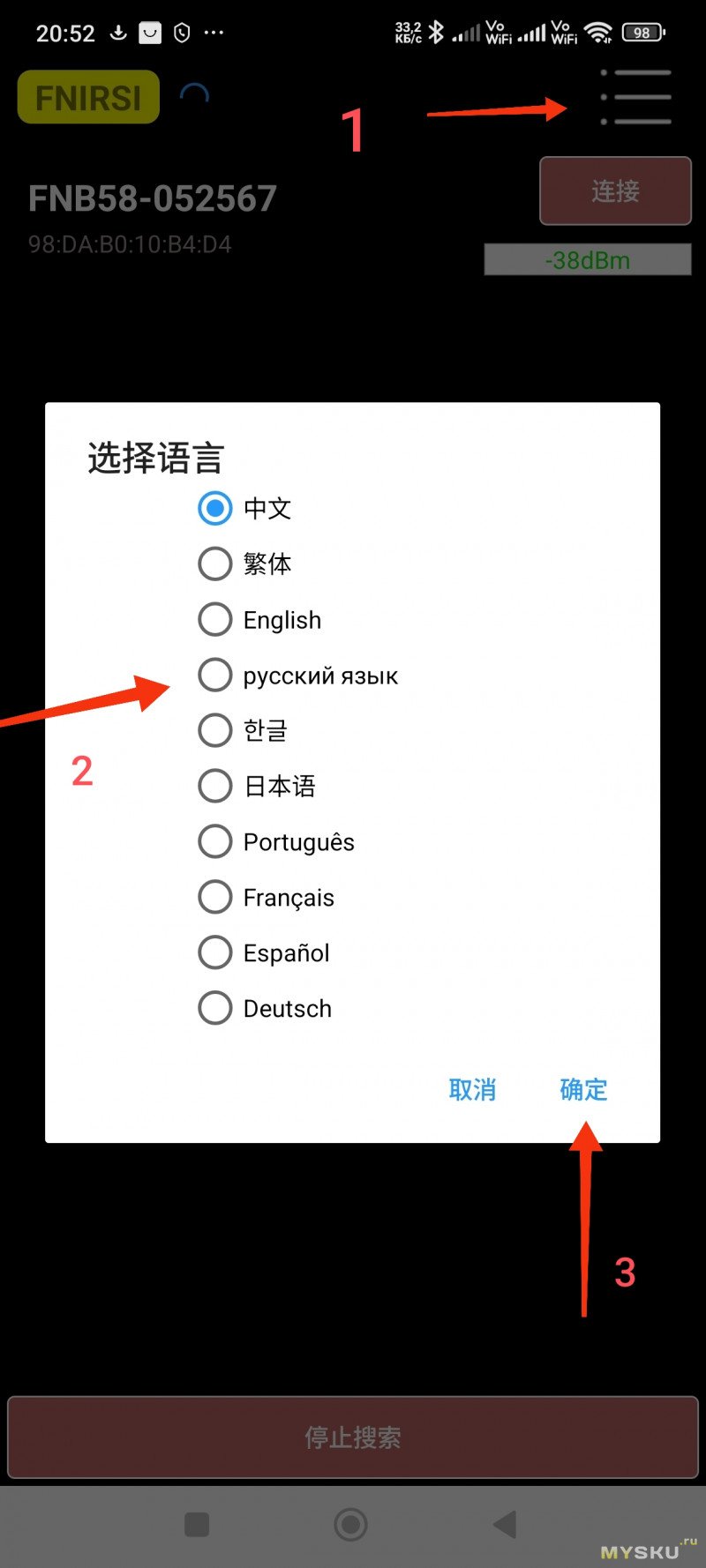

Приложение для Android
Скачать приложение можно с официального сайта Fnirsi из
этого раздела. Актуально только для Bluetooth-версии FNB58.
Для соединения с тестером достаточно войти в приложение, найти и выбрать найденный по Bluetooth тестер — разумеется он должен быть уже запитан.
Интерфейс включает основные возможности, но глобально функционал немного урезан.
Приложение для десктопа
Скачивается из того же раздела, откуда мы брали APK для Android. Тестер нужно соединить с ПК через microUSB с надписью PC. Приложение портативное, можно запускать с флешки. Возможности скромнее, чем у Shizuku Toolbox, например здесь отсутствует программирование сценариев через скрипты.
Итоги
На данный момент FNB58 самый передовой тестер от Fnirsi и подойдёт тем, кто увлекается тестированием качества зарядок, повербанков и кабелей. Из позитивного для себя выделю хороший сбитый корпус, приятный экран с гладкими шрифтами, возможность самому ограничивать мощность и ток в режиме PD-триггера, наличие стандарта PD3.1. Младшей моделью FNB48 я не пользовался, но там кажись этого всего нет. К недостатку отнесу поддержку только первой ступени протокола PD3.1 — напряжение 28В, хотя полный набор стандарта включает в себя также 36В и 48В. Очень ждём.
Тестер есть в двух версиях с Bluetooth и без. Пользу от мобильного приложения оценят те, кто хочет запустить тест и с условного «дивана» наблюдать за показаниями на своём смартфоне. В остальном это вопрос экономии/переплаты нескольких сотен.
_______________________
Промокод
С промокодом
FNB888 цена будет:
Обычная версия FNB58 = 3465 руб. (доставка из CN/RU)
Bluetooth версия FNB58 = 3895 руб. (доставка из CN/RU)
